Elasticsearch & docker mit logstash, jdbc und ruby

ELASTICSEARCH & DOCKER
MIT LOGSTASH JDBC UND RUBY

AGENDA
• ÜBERBLICK
• VORBEREITUNG DER CONTAINER
• A. START VON MYSQL & PHPMYADMIN
• B. VORBEREITUNG DER MYSQL DATENBANK
• C. START VON ELASTICSEARCH & KIBANA
• IMPLEMENTIERUNG DER KONFIGURATIONSDATEI
• A. INPUT (JDBC)
• C. FILTER (JDBC_STREAMING, RUBY)
• B. OUTPUT (ELASTICSEARCH)
• DURCHFÜHRUNG DES IMPORT
• START LOGSTASH
ELASTICSEARCH & DOCKER mit
LOGSTASH, JDBC und Ruby
26.04.2020Autor: Dieter Schanz 2

ÜBERBLICK
• WER BIST DU?
• WAS IST DAS ZIEL?
• WAS BENÖTIGE ICH?
• WIE MACHE ICH DAS?
ICH BIN DIETER, EIN ANWENDUNGSENTWICKLER
DATEN AUS MYSQL MIT LOGSTASH IN ELASTICSEARCH IMPORTIEREN
WIR BRAUCHEN DAFÜR NUR DOCKER + MYSQL-TREIBER
WIR STARTEN DOCKER CONTAINER UND ERSTELLEN EIN
KONFIGURATIONSDATEI

ÜBERBLICK
WAS IST DER PLAN?
• WIR LESEN DATEN AUS EINER MYSQL
DATENBANK AUS
• MANIPULIEREN DIE DATEN
• INFORMATION AUS UNTERSCHIEDLICHEN TABELLEN
ZU EINEM OBJEKT
• IMPORT DER DATEN NACH ELASTICSEARCH

ÜBERBLICK
WOZU LOGSTASH?
• LOGSTASH IST EINE SERVERSEITIGE OPEN-
SOURCE-SOFTWARE
• SIMULTANE VERARBEITUNG
• DATEN AUS UNTERSCHIEDLICHEN QUELLEN
• MANIPULIERUNG UND WEITERLEITUNG DER DATEN
Quelle: https://www.elastic.co/

VORBEREITUNG
WIR BENÖTIGEN FÜR DIESEN TASK NUR DOCKER
CONTAINER
• MYSQL & PHPMYADMIN
• ELASTICSEARCH
• KIBANA
• LOGSTASH

VORBEREITUNG
STARTE DIE MOTOREN!
• STARTE DIE CONTAINER FÜR MYSQL
• & PHPMYADMIN
DOCKER RUN --NAME MYSQL-SERVER
-P 3306:3306
-E MYSQL_ROOT_PASSWORD=CODINGSOLO
-D MYSQL:LATEST
DOCKER RUN –NAME MYADMIN
-D --LINK MYSQL-SERVER:DB
-P 8080:80 PHPMYADMIN/PHPMYADMIN

VORBEREITUNG
JETZT SUCHEN WIR UNSEREN MYSQL-TREIBER AUF
MAVEN
• GEH AUF FOLGENDE URL
HTTPS://MVNREPOSITORY.COM/

VORBEREITUNG
• SUCHE NACH MYSQL-CONNECTOR
• WÄHLE DIE DIE PASSENDE VERSION AUS, DIE ZU
DEINEM MYSQL CONTAINER PASST
• DANN LÄDST DU DIR DIE JAR HERUNTER

VORBEREITUNG
LETZTER SCHRITT
• LADE DIR MEINE BEISPIEL DATEN FÜR DIE MYSQL
DATENBANK HERUNTER
• DAMIT WIRD EINE NEUE DATENBANK ANGELEGT,
DIE DATENBANK-STRUKTUR UND TESTDATEN
• AUßERDEM WIRD EIN NEUER BENUTZER FÜR
LOGSTASH ERSTELLT
HTTPS://GITHUB.COM/SCHADIET/ELASTICSEARCH-DOCKER-
WITH-LOGSTASH-JDBC-AND-
MAGIC/BLOB/MASTER/TUTORIAL%20CODINGSOLO.SQL

VORBEREITUNG
LASS UNS DIE DATENBANK VORBEREITEN!
• GEH AUF HTTP://LOCALHOST:8080/
• LOG IN ALS ROOT
• PASSWORT WURDE BEIM START DES MYSQL-CONTAINERS
GESETZT
• IMPORT VON TUTORIAL CODINGSOLO.SQL

VORBEREITUNG
WIR ERSTELLEN JETZT EINE ORDNERSTRUKTUR
• HAUPTORDNER ELASTICSEARCH_IMPORT
• UNTERORDNER
• DRIVER
• PIPELINE
• IN DRIVER KOMMT DER MYSQL-CONNECTOR
• IN PIPELINE ERSTELLEN WIR DIE KONFIGURATIONSDATEI

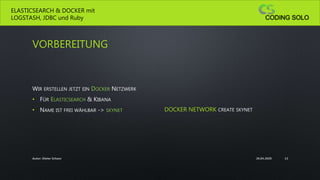

VORBEREITUNG
WIR ERSTELLEN JETZT EIN DOCKER NETZWERK
• FÜR ELASTICSEARCH & KIBANA
• NAME IST FREI WÄHLBAR -> SKYNET
DOCKER NETWORK CREATE SKYNET

VORBEREITUNG
STARTEN WIR NUN AUCH ELASTICSEARCH & KIBANA
DOCKER RUN -D --NAME ELASTICSEARCH
--NET SKYNET
-P 9200:9200 -P 9300:9300
-E "DISCOVERY.TYPE=SINGLE-NODE"
ELASTICSEARCH:7.6.2
DOCKER RUN -D --NAME KIBANA
--NET SKYNET
-P 5601:5601 KIBANA:7.6.2

VORBEREITUNG
WIR PRÜFEN NUN BEIDE SYSTEME:
• ELASTICSEARCH ERREICHST DU UNTER
HTTP://LOCALHOST:9200/

VORBEREITUNG
• KIBANA ERREICHST DU UNTER
HTTP://LOCALHOST:5601/

IMPLEMENTIERUNG
JETZT LEGEN WIR LOS!
LASS UNS NUN DIE KONFIGURATIONSDATEI BEARBEITEN:
• EINE TYPISCHE KONFIGURATION HAT DREI BEREICHE
• INPUT
• FILTER
• OUTPUT
• BEI MULTIPLEN DATENOBJEKTEN SOLLTEST DU DEN OBJECT-TYPE ABFRAGEN
input {
}
filter {
##Check you are working with the correct type
if[type] == "XY" {
}
}
output {
if[type] == "XY" {
}
stdout { codec => rubydebug }
}

IMPLEMENTIERUNG
INPUT
• JDBC
• WIR VERGEBEN EINEN OBJECT-TYPE
• BEI MULTIPLEN INPUT-OBJEKTEN NOTWENDIG
• SCHEDULE
• CRON SYNTAX
input {
##JDBC Plugin to Query Data from MySQL
jdbc {
type => "kundendaten"
schedule => "* * * * *"
jdbc_driver_library => "/driver/mysql-connector-java-8.0.19.jar"
jdbc_driver_class => "com.mysql.jdbc.Driver"
jdbc_connection_string => "jdbc:mysql://localhost:3306/codingsolo"
jdbc_user => "elastic"
jdbc_password => "elastic"
statement => "SELECT * FROM codingsolo.kunde;"
}
}

IMPLEMENTIERUNG
INPUT
• JDBC
• DRIVER
• PFAD ZUM TREIBER (AUF SEITE DES CONTAINERS)
• DRIVER CLASS
• CONNECTION STRING
• ADRESSE DER MYSQL DB & DATENBANKNAME
• USER & PASSWORD KAM MIT DEN TESTDATEN
• STATEMENT DEIN DATENBANK QUERY
input {
##JDBC Plugin to Query Data from MySQL
jdbc {
type => "kundendaten"
schedule => "* * * * *"
statement => "SELECT * FROM codingsolo.kunde;"
}
}

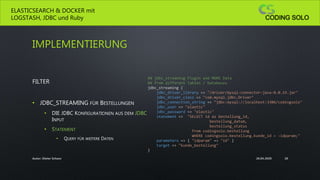

IMPLEMENTIERUNG
FILTER
• JDBC_STREAMING FÜR BESTELLUNGEN
• DIE JDBC KONFIGURATIONEN AUS DEM JDBC
INPUT
• STATEMENT
• QUERY FÜR WEITERE DATEN
## jdbc_streaming Plugin add MORE Data
## from different Tables / Databases
jdbc_streaming {
statement => "SELECT id as bestellung_id,
bestellung_datum,
bestellung_status
from codingsolo.bestellung
WHERE codingsolo.bestellung.kunde_id = :idparam;"
parameters => { "idparam" => "id" }
target => "kunde_bestellung"
}

IMPLEMENTIERUNG
FILTER
• JDBC_STREAMING FÜR BESTELLUNGEN
• PARAMETERS
• WIR VERKNÜPFEN IDPARAM AUF DIE ID DER
DATEN AUS DEM OBJECT-TYPE KUNDENDATEN
• TARGET
• WIR SPEICHERN DIE DATEN IN DAS NEUE FELD
KUNDE_BESTELLUNG
## jdbc_streaming Plugin add MORE Data
## from different Tables / Databases
jdbc_streaming {
statement => "SELECT id as bestellung_id,
bestellung_datum,
bestellung_status
from codingsolo.bestellung
WHERE codingsolo.bestellung.kunde_id = :idparam;"
parameters => { "idparam" => "id" }
target => "kunde_bestellung"
}

IMPLEMENTIERUNG
FILTER
• JDBC_STREAMING FÜR ANSCHRIFT
• PARAMETERS
• WIR VERKNÜPFEN IDPARAM AUF DIE ID DER
DATEN AUS DEM OBJECT-TYPE KUNDENDATEN
• TARGET
KUNDE_ANSCHRIFT
##jdbc_streaming Plugin to add Data from different Tables / Databases
jdbc_streaming {
statement => "SELECT codingsolo.kunde_anschrift.kunde_id,
anschrift.id,
anschrift.anschrift_Strasse,
anschrift.anschrift_hausnummer,
anschrift.anschrift_postleitzahl,
anschrift.anschrift_ort,
anschrift.anschrift_erstellung,
land_name as Anschrift_land,
land_kuerzel FROM codingsolo.kunde_anschrift
LEFT JOIN codingsolo.anschrift as anschrift
ON codingsolo.kunde_anschrift.anschrift_id = anschrift.id
LEFT JOIN codingsolo.land as land
ON anschrift.anschrift_land = land.id
WHERE codingsolo.kunde_anschrift.kunde_id = :idparam;"
parameters => {"idparam" => "id" }
target => "kunde_anschrift"
}

IMPLEMENTIERUNG
FILTER
• JDBC_STREAMING FÜR BESTELLPOSTEN
• PARAMETERS
• WIR VERKNÜPFEN IDPARAM AUF DIE ID DER DATEN
AUS DEM OBJECT-TYPE KUNDENDATEN
• TARGET
BESTELLUNG_POSTEN
##jdbc_streaming Plugin add MORE Data from different Tables / Databases
jdbc_streaming {
statement => "SELECT
codingsolo.bestellung_artikel.id as bestellung_id,
codingsolo.bestellung_artikel.anzahl,
artikel.id,
artikel.artikel_name,
artikel.artikel_preis,
artikel.artikel_status
FROM codingsolo.bestellung_artikel
LEFT JOIN codingsolo.artikel as artikel
ON codingsolo.bestellung_artikel.artikel_id = artikel.id
WHERE codingsolo.bestellung_artikel.id in :idparam;"
parameters => { "idparam" => "bestellung_temp"}
target => "bestellung_posten"
}

IMPLEMENTIERUNG
FILTER
RUBY CODE
• WIR KÖNNEN EIGENE LOGIK IMPLEMENTIEREN
• BEISPIEL: ITERATION ÜBER DIE BESTELLUNGEN
• AUSLESEN DER BESTELL-ID
• SPEICHERN DER BESTELL-ID IN EINER LISTE
## Extracting all bestellung_id from Field:kunde_bestellung
## into a List of Strings
ruby {
code => '
event.get("kunde_bestellung").each do |item|
if not event.get("bestellung_temp")
event.set("bestellung_temp", [item["bestellung_id"]])
else
event.set("bestellung_temp", event.get("bestellung_temp")
+ [item["bestellung_id"]])
end
end
'
}

IMPLEMENTIERUNG
FILTER
RUBY CODE
• WIR KÖNNEN EIGENE LOGIK IMPLEMENTIEREN
• BEISPIEL: ITERATION ÜBER DIE BESTELLPOSTEN
UND ÜBER DIE BESTELLUNGEN
• ABGLEICH BESTELLUNGEN UND BESTELLPOSTEN
• ZUWEISUNG BESTELLPOSTEN ZUR BESTELLUNG
## Adding order-line to orders MY GOAL is to include all entries
## from one bestellung_posten into the single kunde_bestellung
ruby {
code => '
event.get("bestellung_posten").each_with_index do |item, index_item|
event.get("kunde_bestellung").each_with_index do |order, index|
if order["bestellung_id"] == item["bestellung_id"]
if not event.get("[kunde_bestellung][#{index}][bestellung_posten]")
event.set("[kunde_bestellung][#{index}][bestellung_posten]", [item])
else
event.set("[kunde_bestellung][#{index}][bestellung_posten]",
order["bestellung_posten"] + [item])
end
end
end
end
'
}

IMPLEMENTIERUNG
FILTER
MUTATE
• WIR RÄUMEN DIE DATEN AUF
• REMOVE_FIELD ENTFERNT EINE FELD IM
DOKUMENT
##clean up
mutate {
remove_field => [ "bestellung_posten"]
remove_field => [ "bestellung_temp"]
}

IMPLEMENTIERUNG
OUTPUT
• ELASTICSEARCH
• ABFRAGE DES TYPES
• (UNTERSCHIEDLICHE IPUTS -> UNTERSCHIEDLICHE TYPEN)
• HOST AUF DEM ELASTICSEARCH LÄUFT
• INDEX
• AUF WELCHEM INDEX WERDEN DIE DATEN GESPEICHERT
output {
if[type] == "kundendaten" {
elasticsearch {
hosts => "localhost:9200"
index => "kundendaten"
document_type => "_doc"
document_id => "%{id}"
doc_as_upsert => true
action => "update"
}
}
}

IMPLEMENTIERUNG
OUTPUT
• ELASTICSEARCH
• DOCUMENT_ID
• DU KANNST EINE ID VERGEBEN
• DOC_AS_UPSERT
• DAMIT DATEN BEI AKTUALISIERUNG ÜBERSCHRIEBEN WERDEN
• WICHTIG! IMMER EIN STANDARD OUTPUT EINBAUEN
• DEBUG REASON
output {
if[type] == "kundendaten" {
elasticsearch {
hosts => "localhost:9200"
index => "kundendaten"
document_type => "_doc"
document_id => "%{id}"
doc_as_upsert => true
action => "update"
}
}
}

DURCHFÜHRUNG
BEVOR WIR LOGSTASH STARTEN:
• FÜR DIESES BEISPIEL GEBEN WIR DEN HOST ALS NETWORK AN:
• --NET="HOST"
• -V = ORDNER FREIGABE HOST:CONTRAINER
-V D:ELASTICSEARCH_IMPORTPIPELINE:/USR/SHARE/LOGSTASH/PIPELINE/
• WIR VERKNÜPFEN UNSEREN ORDNER PIPELINE MIT DEM AUS DEM CONTAINER
• CONTAINER-SEITIG ÜBERPRÜFT LOGSTASH OB IN PIPELINE KONFIGURATIONSDATEIEN BEREITLIEGEN
• ACHTE DABEI AUF DEN PFAD ZUM ORDNER. DEIN PFAD KANN ABWEICHEN

DURCHFÜHRUNG
STARTE WIR ENDLICH LOGSTASH!
• FREIGABE UNSERES ORDNER DRIVER
• LOGSTASH BENÖTIGT NOCH UNSEREN MYSQL-TREIBER
DOCKER RUN -IT --RM --NAME LOGSTASH
--NET="HOST"
-V D:ELASTICSEARCH_IMPORTPIPELINE:
/USR/SHARE/LOGSTASH/PIPELINE/
-V D:ELASTICSEARCH_IMPORTDRIVER
:/DRIVER/
DOCKER.ELASTIC.CO/LOGSTASH/LOGSTASH:7.6.2

DURCHFÜHRUNG
ÜBERPRÜFE DEIN ERGEBNIS:
• GEH AUF FOLGENDE ADRESSE:
HTTP://LOCALHOST:9200/KUNDENDATEN/_DOC/2
• ES SOLLTEN NUN DATEN DES KUNDEN MIT ANSCHRIFT
UND BESTELLUNGEN ANGEZEIGT WERDEN
• ALTERNATIV KÖNNEN WIR AUCH KIBANA NUTZEN
FIREFOX HAT EINE JSON-VIEWER
{
"_index": "kundendaten",
"_type": "_doc",
"_id": "2",
"_source": {
"kunde_name": "Willson",
"kunde_sperrung": false,
"@version": "1",
"kunde_vorname": "Sam",
"type": "kundendaten",
"kunde_bestellung": [
{
"bestellung_datum": "2020-04-13T17:34:21.000Z",
"bestellung_status": "In Bearbeitung",
"bestellung_posten": [
{
"anzahl": 5,
"artikel_preis": 80.99,
"bestellung_id": 8003,
"artikel_name": "Gaming Maus (Pro Gramer)",
"id": 7,
"artikel_status": "gering"
}
],
"bestellung_id": 8003
}
],
"kunde_erstellung": "2020-04-18T15:02:25.000Z",
"id": 2,
"kunde_geburtsdatum": "1992-11-01T00:00:00.000Z",
"@timestamp": "2020-04-25T17:58:00.547Z",
"kunde_kundennummer": "K1021212",
"kunde_anschrift": [
{
"anschrift_erstellung": "2020-04-18T15:15:05.000Z",
"Anschrift_land": "England",
"anschrift_Strasse": "River Street",
"land_kuerzel": "en",
"anschrift_postleitzahl": "SW1E 6LB",
"anschrift_ort": "London",
"kunde_id": 2,
"id": 5,
"anschrift_hausnummer": "13"
}
]
}
}

DAS GANZES TUTORIAL FINDEST DU HIER:
WEITERE TUTORIALS FINDEST DU HIER:
UND DEN QUELLCODE HIER:
HTTPS://YOUTU.BE/6CVRM27D5DY
HTTPS://WWW.CODINGSOLO.DE/
HTTPS://GITHUB.COM/SCHADIET/ELASTICSEARCH-
DOCKER-WITH-LOGSTASH-JDBC-AND-MAGIC

Elasticsearch & docker mit logstash, jdbc und ruby

Weitere ähnliche Inhalte

Ähnlich wie Elasticsearch & docker mit logstash, jdbc und ruby (20)

Elasticsearch & docker mit logstash, jdbc und ruby
