BASES DE DATOS
2◦
CUATRIMESTRE DE 2018
Práctica 1
Modelo de Entidad Relación - Modelo Relacional
IMPORTANTE: LOS EJERCICIOS MARCADOS CON F SON OBLIGATORIOS Y EVENTUALMENTE TENDRÁN QUE SER
ENTREGADOS, PUDIENDO INFLUIR EN LA CALIFICACIÓN FINAL DE LA MATERIA (PARA MEJOR O PEOR).
Ejercicio 1: Modelando Entidades
Modelar las diferentes entidades con sus atributos. En cada caso indicar el dominio de cada atributo y si es
compuesto y/o multivaluado. Además, identificar la/las claves de cada entidad. Para cada ítem se debe modelar
una única entidad.
1. Modelar la entidad Persona con los siguientes atributos:
Pasaporte Es un número identificador, distinto para cada persona y útil para poder diferenciarlas.
Nombre Su nombre completo.
Dirección Se encuentra compuesta por la calle, el número (o altura), la localidad y el país.
Equipos Una persona simpatiza por uno o más equipos. Sólo interesa conocer sus nombres.
2. Modelar la entidad Aparato, usado por una empresa de reparación de aparatos electrónicos. Se cuenta
con los siguientes datos:
Marca Un aparato seguro que tiene una marca, y sólo una.
Modelo Lo mismo que con la marca, todo aparato es de un determinado modelo de esa marca.
Tipo Lo más común es que un aparato sea de un único tipo: de audio, de TV, de video o de compu-
tadora, pero también hay aparatos que integran varios medios, por lo que podría haber aparatos
que combinen hasta tres tipos.
Serie El número de serie de un aparato es el que lo identifica unívocamente dentro de todos los
aparatos producidos de determinado modelo de una marca.
Garantía compuesto por FECHA DE COMPRA, y COMERCIO VENDEDOR, que se registra sólo para
los aparatos que ingresan a la empresa a repararse en garantía.
3. Modelar la entidad Profesor, de acuerdo con este ejemplo:
César Rodríguez es un profesor cuyo legajo es el 43402, se especializa en Redes, Sistemas operativos
y Bases de Datos.
Dictó los siguientes cursos:
• Principios del Modelo Internet, en 2012.
• Redes de Oficina, en 2014.
• Sistemas Operativos Open-Source, en 2013.
• Streaming en 32 bits, en 2014.
Estas son sus publicaciones:
• TCP en Redes Empresariales, revista Electrónica Al Minuto, número 48, pags. 34-90, año 2012.
• Bases de Datos para Principiantes, revista Tecnología para el Nuevo Mundo, número 4, pags.
41-66, año 2013.
1/20

Ejercicio 2: Modelando Relaciones
1. Modelar las entidades Persona y Puesto. De cada persona queremos manejar: legajo, nombre y fecha de
ingreso. De cada puesto: código identificador, nombre descriptivo (ej: ayudante de panadero), grado de
peligrosidad (entre 0 y 10) y sueldo de referencia.
Las personas ocupan distintos puestos, para cada puesto que ocupa una persona se establece un honorario
por hora (que no es necesariamente el mismo para distintas personas que ocupan el mismo puesto) y una
cantidad de horas por semana que esa persona va a ocupar ese puesto.
Una persona puede tener como máximo un puesto en calidad de titular y tres en calidad de suplente.
Recordar especificar cardinalidad de las relaciones, indicando los supuestos adicionales que se considera-
ron al modelar la solución.
2. Considerar un modelo con las siguientes entidades:
Docente nombre, apellido, CUIL
Materia nombre, año al que corresponde, código
Deducir los tipos de atributos de cada entidad.
Modelar las siguientes nociones (para cada caso, completar en diagramas separados):
a) Cada docente puede participar en una materia en la actualidad.
b) Cada docente puede participar en una materia en el período lectivo actual, y además puede haber
participado en distintas materias en períodos anteriores, pero una materia por período.
c) Un docente es compañero de otros docentes. Puede haber docentes que no tengan compañeros, y
docentes que tengan varios.
d) Un docente es compañero de otros docentes; para cada docente compañero la relación se da en
algunos (uno o varios) meses del año.
Ejercicio 3: MER incompletos
Para cada enunciado, complete el MER planteado con las entidades, relaciones, atributos y cardinalidades co-
rrespondientes.
a. Empresa de Eventos
Una empresa dedicada a la realización de eventos desea realizar la base de datos para administrar los eventos
ofrecidos y los clientes que los contratan.
De los eventos que ofrece, se conoce su código, la descripción, el valor base, el horario del evento, un solo
presentador y el conjunto de animadores que participan. Tenga en cuenta que puede no tener animadores.
De los animadores sabemos que:
a) En cada evento pueden participar más de un animador y un animador puede participar en más de un
evento.
b) Sus datos son el código de animador, el dni, el apellido y el disfraz que utiliza. Un animador usa un solo
disfraz para todos los eventos, pero un disfraz puede ser utilizado por más de un animador.
c) De cada disfraz se tiene un código, el personaje que caracteriza y el precio de alquiler.
De los presentadores sabemos que:
a) Un evento tiene solamente un presentador, y el presentador sólo participa en un tipo de eventos.
b) Sus datos son el código de presentador, el dni, el apellido y el año que empezó a ser presentador.
2/20

De los clientes se registra su número de cliente, apellido, domicilio legal y teléfono.
Cada evento está armado con un presentador y -si correspondiese- animadores. Es decir, cuando un cliente
contrata un evento, lo contrata tal cual está armado. Por ejemplo, el Evento 010 es un Cumpleaños que vale
$500 y que tiene un presentador y cuatro animadores. Sin embargo, el precio del evento puede variar al
precio base por la forma de pago elegida con la empresa de eventos.
Un cliente puede contratar varios tipos de eventos, y un evento es contratato por varios clientes. Sin embargo,
tenga en cuenta que un evento puede no haber sido contratado por ningún cliente.
Para cada evento contratado, el cliente, debe dar un domicilio en el que éste se realizará, se registra el valor
real del evento, el cual puede diferir del valor base del evento, y la forma de pago elegida.
Modelo de Entidad Relación
b. Cupones de Descuento
Una empresa nos pide modelar su negocio de cupones en una base de datos relacional.
De los Cupones se conoce su número (que es único en el sistema), el importe de descuento, su fecha y hora
de vencimiento. Cada cupón está asociado a un solo Producto que puede ser ofrecido por varios Proveedores.
Del Producto, sabemos su código (que es único para el Proveedor que lo tiene, pero podría repetirse para
distintos proveedores), el precio de venta y sus dimensiones (que se componen por alto, ancho, profundidad
y peso). Del Proveedor conocemos su CUIT, razón social y un listado de teléfonos de atención al cliente. Cada
proveedor puede proveer varios productos.
Sabemos además que pueden existir más de un Cupón por Producto.
Los Cupones son comprados por lo que la empresa denomina Clientes. Como los Clientes pueden comprar
más de un Cupón (y de hecho pueden comprar más de un mismo Cupón) por cada Cupón comprado por un
Cliente se requiere guardar la fecha y hora de compra (como la precisión de la hora es al segundo, no existen
más de una compra en el mismo segundo) y la forma de pago. De los Clientes se conocen: su DNI, nombre
completo, un email y varios teléfonos de contacto (los cuales se componen por el código de área y el número
de teléfono propiamente dicho).
Tenga en cuenta que un cupón que puede no haber sido comprado por ningún cliente.
También existen lo que se llama SuperCupón, que básicamente es un Cupón que está asociado con otro Cu-
pón y permite tener un super descuento sobre el Producto asociado. Un SuperCupón está asociado a otro
cupón y no puede aplicar a más de uno; tener en cuenta que no todos los Cupones están asociados a Super-
Cupones.
3/20

c. F Sistemas de Alumnos
Se quiere modelar un sistema de alumnos de una facultad. El sistema cuenta con la información personal de
cada uno de los alumnos; las carreras que hay en esa facultad, las materias de cada carrera y las materias
en las que se inscriben los alumnos con el año en el que se inscriben, la comisión, los horarios en los que se
inscriben y finalmente la nota que sacaron en cada una de las materias ya finalizadas.
De los alumnos sabemos su dni, su nombre, su domicilio (discriminado en calle, número, código postal y
ciudad) y su número de legajo (único por alumno en la facultad). Cada alumno está en inscripto en al menos
una carrera, y podría estar inscripto en varias carreras. Obviamente, en una carrera puede haber varios
alumnos inscriptos.
De las carreras sabemos el código que la identifica (único por carrera) y el año en que fue incorporada a la
facultad. En cada carrera existen varias materias.
De las materias sabemos el código que la identifica -único por carrera; no pueden identificarse dos materias
de diferentes carreras con el mismo código (por ejemplo, no puede tener 01 en TPI y 01 para IACI)-, el
nombre de la materia, día y horario de la teoría, y el grupo de docentes que trabaja en la misma.
De los docentes sabemos su CUIT, nombre, año de ingreso a la facultad y título académico que tiene. Cada
docente trabaja en una sola materia, pero en una materia puede haber varios docentes.
Cada materia, a su vez, se organiza en comisiones en donde cada una tiene un conjunto de horarios de
práctica de los cuales el alumno elige uno para cursar, cada alumno se inscribe en una única comisión. Las
comisiones se identifican por un número de comisión, el aula y el edificio donde se desarrolla.
Para aquellos que ya han cursado las materias, además de la información relacionada a la inscripción nece-
sitamos saber cuál fue la nota final y en qué fecha se firmó el acta con la nota obtenida.
Como último requerimiento, sabemos que cada materia tiene una serie de correlativas que deben conocerse
para luego poder testear si la inscripción del alumno es correcta.
4/20

Ejercicio 4: Diseño
Para los siguientes dominios diseñar el MER teniendo en cuenta las siguientes consideraciones:
Ponerle nombres significativos a los tipos de entidades, las relaciones y los atributos.
Poner los atributos donde corresponda (tanto en entidades como en relaciones). Tener en cuenta que toda
entidad debe tener atributos.
No pueden repetirse los nombres, tanto para tipos de entidades como para relaciones.
Identificar las claves en todos los tipos de entidad.
Determinar y asignar cardinalidades mínimas y máximas en el modelo.
a. Sistema de Delivery de “La Flauta Dulce”
La panadería y confitería “La Flauta Dulce” está organizando el delivery a sus clientes. Cada repartidor tiene
asignada una sola zona (puede haber más de un repartidor por zona). Los repartidores tienen asignados
varios clientes. Cada cliente puede ser atendido por más de un repartidor, o por ninguno. Cada repartidor
usa una sola moto, y una moto es solamente usada por un repartidor.
De cada repartidor, sabemos el DNI, el nombre y apellido y los horarios (formado por día de la semana
y rango de horas) en los que trabaja. De cada moto, sabemos la patente (única), la cilindrada, la marca,
el modelo y la velocidad máxima. De cada cliente sabemos el DNI, la dirección, el nombre, y la fecha de
nacimiento. De cada zona, el nombre único y el tamaño en km2
.
b. Frutería “La Madurita”
La frutería “La Madurita” solicita un sistema de gestión de pedidos de clientes.
Los Clientes son personas de las cuales conocemos su tipo y número de documento, nombre, apellido y una
serie de teléfonos. Cada cliente solicita un Cajón de Productos, por eso queremos registrar la fecha de pedido,
fecha de entrega y la forma de pago para cada solicitud, inclusive mantener un registro de todos los pedidos
realizados.
La frutería ofrece Cajones de Productos a sus clientes, los mismos poseen un nombre (Ej: “Jolgorio Tropical”,
“Verde que te quiero verde”, “Chupate esa mandarina”, etc.), una descripción y están compuestos por una
serie de Productos, cada uno con una cantidad específica.
5/20

De los productos conocemos el nombre de la fruta a la que corresponde (Ej: “Frutilla”, “Manzana Verde”,
etc.), el $/kg y el proveedor. Un mismo tipo de fruta puede ser provisto por dos proveedores distintos, esto
significa que podemos tener “Manzana Verde” del proveedor “ExpoFrut” y “Manzana Verde” del proveedor
“ImpoFrut” y son dos productos distintos. Los tipos de fruta no se repiten para el mismo proveedor.
De los proveedores conocemos su nombre, domicilio y días de la semana que entrega mercaderías
Cuando nos quedamos sin un producto debemos reemplazarlo por otro, esto nos obliga a registrar cual
producto reemplaza a cual otro (Por ejemplo, de faltar frutilla, se envía cereza).
c. Lavadero de Perros “La Pulga Limpia”
Un lavadero de Perros solicita un modelo de datos para un sistema de gestión de lavados.
Los perros pertenecen a clientes de los cuales conocemos su dni, nombre y apellido, teléfono y domicilio.
Los perros tienen un nombre, una descripción y un año de nacimiento, dos perros distintos de distinto
cliente se pueden llamar igual, los nombres de los perros son únicos para un cliente, por ejemplo, Juan y
Pedro pueden tener cada uno un perro llamado Toby, pero Juan no puede tener dos perros llamados Toby.
Queremos registrar los lavados de los perros, los datos involucrados son, fecha, hora, el código de batea (este
es único), la lista de productos involucrados en el lavado, para estos últimos sólo nos interesa sus nombres,
y el Empleado que realizó el lavado.
De los Empleados anotamos su DNI, nombre, email y fecha de nacimiento. Cada tanto un empleado tiene
que cubrir a otro, hay que registrar para quién cubre a quién, la fecha y el motivo.
d. Mueblería “Pata de Palo”
En una mueblería “Pata de Palo” quieren controlar su producción, organizando la información que manejan
en el negocio. Es por ello que nos cuentan cómo trabajan.
Se cuenta con un catálogo de muebles, de los cuales se conoce el nombre, el precio, si tiene promo y las
dimensiones (alto, ancho y profundidad).
Cada mueble pueden venderse solo o con otros muebles (una mesa se puede vender sola o con sillas). Es
importante en el negocio registre esta característica. Cabe resaltar que también se registra una sugerencia
de cantidad de muebles con los que se pueden combinar. Por ejemplo: para una mesa cuadrada mediana se
sugieren 4 sillas, para una mesa rectangular se sugieren 6. Para una cama matrimonial se sugieren 2 mesas
de luz y 1 cómoda.
De cada mueble también se conoce la madera con las que se fabrica. Para construir un mueble se puede usar
una clase de madera o varias. De las maderas se conoce el nombre, dureza y las empresas que las proveen.
De estas empresas se conoce su nombre y números de contacto.
También se registran las órdenes de compra, de las que se necesita conocer: el mueble (o los muebles) que
se compraron, el número de orden, la fecha, el cliente (que anota el nombre, un teléfono), la fecha estimada
de entrega y la dirección de entrega (porque si es lejos, varía el costo) de la que se anota la calle y número,
localidad y provincia.
e. Mundial Brasil 2014
Debido a la esperada y gran repercusión que tuvo el Mundial Brasil 2014, se quiere registrar la información
de turistas “hinchas” que ingresaron al país y su participación en los partidos y en los fun fests. De un “hincha”
sabemos su nombre, su DNI y su domicilio completo (nro, calle, localidad) y su nacionalidad.
Un hincha puede o no haber invitado a otros hinchas, pero cada hincha fue invitado por una sola persona.
También se quiere saber en qué hotel/es se hospedaron durante su estadía en Brasil. De los hoteles se conoce
su id (único en todo el país), su nombre, su dirección y la cantidad de estrellas. En los hoteles se pueden
haber hospedado varios hinchas y un hincha pudo haber estado hospedado en varios hoteles.
Como los brasileños estaban muy contentos con la llegada de tantos turistas, le regalaron a cada uno que
ingresa al país un pack de cotillón para que alentaran a los equipos. Se desea registrar los packs entregados.
Para esto, cada pack tiene un nombre que describe el conjunto de cotillón (ej: Vuvuzelas remanentes del
Mundial 2010) y una lista enumerando los elementos que contiene. Había una cantidad limitada de packs,
y cada hincha pudo conseguir varios packs, pero nunca varios del mismo nombre. También puede haber
hinchas que no consiguieron ninguno. El nombre del pack de cotillón no es único, es decir que puede haber
6/20

dos packs con el mismo nombre. Para que no haya confusiones ni pérdidas en los eventos cada hincha
etiquetó su pack con su DNI.
Todos los hinchas querían ir a ver partidos, pero no todos lograron conseguir entradas. Los hinchas que
consiguieron entradas consumieron cerveza en los partidos. Se quiere registrar la cantidad que toma cada
hincha por partido, para luego hacer campañas concientizadoras.
Cada partido se jugó en un determinado estadio y fecha con varios árbitros, de los cuales sólo se quiere saber
los nombres. También se registraron la cantidad de espectadores por cada partido.
Los hinchas que no pudieron ir a los estadios fueron a ver los partidos a las fun fests. De cada fun fest
sabemos la ciudad donde se realizó, la duración y el código que identificó a la fiesta. En cada fun fest se
televisó un sólo partido, pero el mismo partido se transmitió por más de una fun fest.
Adicionalmente sabemos que un partido fue jugado por dos equipos. De ellos se sabe el país de origen (que
es único entre todos los equipos), la sede donde se hospedaron, cantidad de mundiales ganados y el nombre
del DT. Los equipos jugaron varios partidos. Si un equipo llegó hasta la final habrá jugado 7 partidos; si se
fue en grupos, la primera etapa de eliminación, jugó solo 3.
f. StarTrek
Queremos armar un modelo de una base de datos para un prototipo de juego basado en StarTrek.
En este modelo, inicialmente tenemos imperios, flotas y naves. Sabemos que cada nave pertenece a solamente
una flota, y que cada flota es solamente de un solo imperio. A su vez, puede haber varios imperios, cada
imperio tiene varias flotas, cada flota tiene varias naves. De cada imperio sabemos que tienen un código
galáctico único en todo el sistema, un nombre y la temperatura promedio.
De cada flota, sabemos que tienen también un código galáctico único, hacia qué destino vuela (por ejemplo,
el óceano Indico, el Mar del Sur, o Andrómeda), y el conjunto de misiones que cumple en el imperio (por
ejemplo, escolta, patrulla y ataque, o escolta y patrulla). Cada nave se identifica por un código único dentro
de su flota, pero puede haber dos naves de diferentes flotas con el mismo código. También sabemos que cada
nave tiene una velocidad máxima que puede desarrollar, la energía que tiene acumulada, el capitán, y las
maniobras (que pueden ser varias) que sabe hacer. Cada nave tiene un solo capitán, puede haber capitanes
sin nave asignada que también deben ser registrados. De cada capitán sabemos su identificación único en el
sistema, el nombre y para qué imperio trabaja, en qué planeta nació. De las maniobras que pueden hacer
las naves tenemos que registrar el nombre (que las identifica) y el consumo de energía que implica. Una
maniobra la pueden saber hacer muchas naves, una sola, o ninguna.
Con respecto a los planetas, sabemos que se identifica por un nombre científico único en el sistema, y que tie-
ne la población total, coordenadas galácticas, un nombre vulgar (por ejemplo, el planeta de nombre científico
FM1073 tiene como nombre vulgar ‘Tierra’), nombre y altura de sus montañas más altas (puede ser una can-
tidad variable de montañas registradas para cada planeta). Adicionalmente sabemos que está enteramente
ocupado por un imperio.
La población de cada planeta está dividida en varias razas, que también tienen cada una un nombre científico
único. Tenemos que registrar en qué planeta/s está presente cada raza, y para cada uno, qué porcentaje de la
población del planeta representa esa raza; p.ej., los etruscos son el 84 % de la población del planeta FM1073
y el 28 % de la población del planeta FM959. Como último requerimiento, nos interesa saber las habilidades
principales de cada raza, que las representamos con una simple frase, p.ej. los etruscos se especializan en
“hacer pizza”, “comer sushi” y “jugar a las cartas”.
g. Conectar/Igualdad
El programa Conectar/Igualdad del Ministerio de Educación ha permitido que los docentes de escuelas pri-
marias y secundarias reciban una computadora para desarrollar sus tareas docentes.
De cada docente, sabemos su DNI (único), nombre y apellido, domicilio y fecha de nacimiento, y en qué
materias dicta clases. A su vez, sabemos que cada computadora tiene un identificador único, capacidad RAM
de memoria, y su disco rígido, del cual sabemos la marca y capacidad.
Cada computadora, a su vez, tiene instalados al menos una o varias aplicaciones, de los cuales sabemos
su nombre y número de versión (ambos atributos combinados permite identificar cada aplicación en forma
únivoca), el distribuidor oficial y cuánta capacidad de disco necesita para ser instalado.
Una aplicación puede no estar instalado en una computadora, pero puede estar instalada en varias compu-
tadoras.
7/20

Un solo docente tiene asignada una sola computadora, y una computadora es utilizada por un solo docente.
A su vez, se sabe que los docentes dictan varios talleres con las computadoras asignadas. Cada taller tiene
un nombre, una duración y los recursos que necesita (proyector, pantalla, wifi, etc.). El nombre del taller no
es único y puede repetirse entre diferentes talleres. Sin embargo, cada taller es dictado por solamente un
docente.
Los talleres se dictan en diferentes escuelas del país. En una escuela, se dicta al menos un taller, y pueden
dictarse varios. El mismo taller puede dictarse varias veces en la misma escuela en diferentes fechas, y nos
interesa tener registro de cada fecha en la que se realizó cada taller. A su vez, un taller se dicta en varias
escuelas, pero puede haber talles que no se dictaron nunca.
De las escuelas, sabemos el número y la localidad (combinación que la identifica en forma únivoca), orien-
taciones (si es bachillerato, técnico, comercial, etc. o combinación de las orientaciones), domicilio formado
por calle y número, y el nombre del director.
Cada docente se conecta a los servidores habilitados por el Ministerio de Educación. Un docente se conecta
a un solo servidor, pero un servidor puede tener información de varios docentes. De cada servidor, sabemos
el IP (único), nombre, capacidad del disco rígido, marca y oficina en la que se encuentra en el ministerio.
Cuando un servidor deja de funcionar, puede ser reemplazado por uno o varios servidores, y un servidor
puede reemplazar también a uno o varios servidores. En el caso de los reemplazos, necesitamos saber en qué
períodos (fecha de inicio y fecha final) se produjo.
h. F Game of Thrones
Tenemos un amigo que está interesado en ver la serie Game of Thrones, pero para entender mejor de qué se
trata, nos pidió ayuda, y consideramos que la mejor manera de explicar una historia tan compleja es armar
un modelo de base de datos.
Empezaremos hablando de los personajes. De un personaje sabemos su nombre, su año de nacimiento, si es
bastardo o no, y cuál es su estatus (un personaje puede estar ‘vivo’, ‘muerto’ o ‘inactivo’, es decir que hace
mucho que no se sabe nada de éste). Un personaje se identifica unívocamente con su nombre y su año de
nacimiento. Por ejemplo, un personaje es Brandon Stark, nacido en el año 290, y otro es su tío, Brandon
Stark, nacido en el año 262. Podemos afirmar que no hay dos personajes con el mismo nombre que hayan
nacido el mismo año.
Los personajes de Game of Thrones pertenecen a familias conocidas como casas. De una casa conocemos
su nombre, que es único, su lema, la descripción de su emblema (compuesto por un animal y un color), la
fecha en la que se fundó, y la religión que profesan. Cada personaje pertenece a solamente una casa, pero
lógicamente una misma casa puede contener a uno o varios personajes.
Una casa está establecida en un solo reino, del cual conocemos su nombre (que es único), la cantidad de
habitantes que contiene, el espacio geográfico que ocupa (que está formado por el continente, y la posición
en ese continente (‘Norte’, ‘Sur’, etc.)) y las ciudades que la conforman, que pueden ser varias. Sabemos que
en un reino hay como mínimo un casa pero que puede haber muchas casas.
En cada reino hay castillos, estos tienen un nombre, el tipo de fortificación que tienen y con cuantos sirvientes
cuentan. En un reino hay como mínimo un castillo, pero puede haber muchos. Sabemos que los nombres de
los castillos pueden repetirse entre diferentes reinos, pero no en el mismo. Adicionalmente, sabemos que un
castillo le pertenece a un solo reino.
Es bien sabido que en este universo fantástico hay constantes luchas por el poder, y las casas pelean entre
sí. Una casa puede haber participado de más de una guerra, pero también puede no haber participado de
ninguna guerra. Nos interesa registrar las guerras, de las cuales sabemos el lugar y año donde se iniciaron,
y la cantidad de muertes debidas a esa guerra. No hay dos guerras que hayan iniciado en el mismo año en
el mismo lugar, pero sí se puede haber dado dos guerras en diferentes años en el mismo lugar, o dos guerras
en diferentes lugares en el mismo año. En una guerra se involucran, como mínimo, dos casas, pero pueden
pelearse entre muchas de ellas. Para cada casa debemos poder conocer si ganó una guerra en la que haya
participado.
Otro aspecto que conocemos de los personajes son sus profesiones. Estas se identifican por el nombre, pero
además sabemos el tipo de profesión, y los maestros que la enseñan. Pueden haber personajes sin ninguna
profesión, o con varias. A su vez, una profesión puede no ser ejercida por nadie, o por muchos. Cuando
un personaje desempeña alguna profesión, se conoce cuándo comenzó a hacerlo. No todos los personajes
son humanos, existen muchas otras especies en este universo, y de cada una de ellas sabemos su nombre
científico, la cual las identifica, las habilidades que distinguen a esta especie, si es hostil y si todavía sigue
8/20

existiendo. De una especie pueden no existir personajes, o puede haber varios, pero un personaje sólo puede
ser de una especie.
Por último, el linaje y las relaciones familiares son un aspecto vital de la serie, por lo que nos interesa conocer
qué personajes son los padres de otros (por ejemplo, Eddard Stark nacido en 263 es padre de Robb Stark
nacido en 283, Cersei Lannister nacida en 266 es madre de Joffrey Baratheon, nacido en 286, etc.). Por
supuesto, pueden haber personajes que no tengan hijos, o muchos. Por otra parte, de cualquier personaje se
conoce a lo sumo a su padre y a su madre, aunque también es posible que no se conoza a uno de ellos o a
ninguno.
Ejercicio 5: De Modelo Entidad-Relación a Modelo Relacional
Los siguientes ejercicios presentan un enunciado y el Modelo de Entidad/Relación correspondiente. Para ca-
da ejercicio, se pide aplicar el Modelo Relacional, identificando claramente las claves primarias (PK), claves
foráneas (FK), y las restricciones (supuestos semánticos) que correspondan en lenguaje natural.
1. Fábrica de Pelotas “Golazo”
Solicitan nuestros servicios para resolver el almacenamiento de datos de un sistema de gestión de la
producción de una fábrica de pelotas. La fábrica se compone de una serie de plantas, cada una identificada
por un color. De las plantas conocemos la superficie en metros cuadrados y la lista de procesos que se llevan
a cabo dentro de ellas; de estos procesos sólo conocemos su nombre y un grado de complejidad asociado.
Dentro de cada planta se encuentran las máquinas. Cada máquina es de una marca y un modelo, y se
identifica por un número; este número es único a lo largo de todas las plantas.
Cada máquina es operada por técnicos, debemos conocer en qué rango de fechas los técnicos estuvieron
asignados a esa máquina, y además en qué turno (mañana, tarde o noche).
De los técnicos conocemos su DNI, nombre, apellido y fecha de nacimiento, aparte de una serie de números
telefónicos de contacto.
Existen situaciones normales en las que una máquina sale de servicio y debe ser reparada, lo único que
nos interesa conocer aquí es cuál otra máquina está asignada para tomar el trabajo que ella no puede
realizar.
(1,n)
(1,n)
(1,1)
(1,n) (1,n)
(1,n)
color
superficie
proceso
nombre grado
complejidad
Planta
Máquina
Técnico
posee
opera
reemplaza
periodo
numero
turno
nyAp
modelo
telefono
DNI
marca
fecNac
esReemplazado
reemplaza
fecha_inicio
fecha_fin
2. Sistema de Ventas
Se quiere diseñar una BD que permita registrar las ventas de una empresa. Específicamente, esta empresa
necesita llevar un control de proveedores, clientes, productos y ventas.
9/20

Un proveedor se modela con CUIT, nombre, dirección, teléfono y página web. Un cliente también se
modela con CUIT, nombre y dirección, pero puede tener varios teléfonos de contacto. De cada dirección,
nos interesa su calle, número, comuna y ciudad. Tanto para los proveedores como los clientes, el CUIT es
un valor único (equivalente al DNI).
De los productos, sabemos que tienen un identificador único, nombre, precio actual, stock y nombre del
proveedor que los comercializa. Además se organizan en categorías, y cada producto se clasifica solamente
en una de ellas, pero sin embargo una categoría clasifica varios productos. De ellas nos interesa saber su
id, nombre y descripción.
Sabemos que un producto es comercializado por varios proveedores, pero que un proveedor provee un
solo producto.
Por razones de contabilidad, se debe registrar la información de cada venta , las cuales tienen un número
de factura (que es único), fecha, cliente, descuento y monto final. A su vez, sabemos que una venta se
compone de varios productos, y por eso nos interesa el precio al momento de la venta del producto, la
cantidad vendida y el monto total por él. Tenga en cuenta que un producto puede estar en varias ventas,
pero que podemos tener un producto que no haya sido vendido. Adicionalmente, sabemos que cada clien-
te puede realizar varias ventas, y en una venta solamente participa un cliente.
10/20

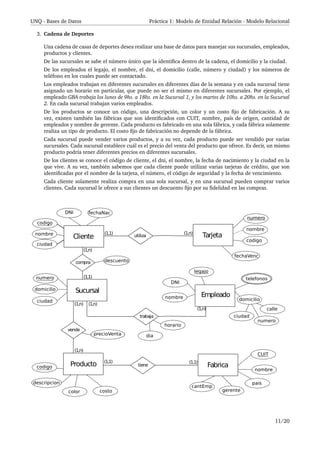

3. Cadena de Deportes
Una cadena de casas de deportes desea realizar una base de datos para manejar sus sucursales, empleados,
productos y clientes.
De las sucursales se sabe el número único que la identifica dentro de la cadena, el domicilio y la ciudad.
De los empleados el legajo, el nombre, el dni, el domicilio (calle, número y ciudad) y los números de
teléfono en los cuales puede ser contactado.
Los empleados trabajan en diferentes sucursales en diferentes días de la semana y en cada sucursal tiene
asignado un horario en particular, que puede no ser el mismo en diferentes sucursales. Por ejemplo, el
empleado GBA trabaja los lunes de 9hs. a 18hs. en la Sucursal 1, y los martes de 10hs. a 20hs. en la Sucursal
2. En cada sucursal trabajan varios empleados.
De los productos se conoce un código, una descripción, un color y un costo fijo de fabricación. A su
vez, existen también las fábricas que son identificados con CUIT, nombre, país de origen, cantidad de
empleados y nombre de gerente. Cada producto es fabricado en una sola fábrica, y cada fábrica solamente
realiza un tipo de producto. El costo fijo de fabricación no depende de la fábrica.
Cada sucursal puede vender varios productos, y a su vez, cada producto puede ser vendido por varias
sucursales. Cada sucursal establece cuál es el precio del venta del producto que ofrece. Es decir, un mismo
producto podría tener diferentes precios en diferentes sucursales.
De los clientes se conoce el código de cliente, el dni, el nombre, la fecha de nacimiento y la ciudad en la
que vive. A su vez, también sabemos que cada cliente puede utilizar varias tarjetas de crédito, que son
identificadas por el nombre de la tarjeta, el número, el código de seguridad y la fecha de vencimiento.
Cada cliente solamente realiza compra en una sola sucursal, y en una sucursal pueden comprar varios
clientes. Cada sucursal le ofrece a sus clientes un descuento fijo por su fidelidad en las compras.
Empleado
Fabrica
Cliente
(1,n)
(1,1)
compra
Tarjeta
(1,1) (1,n)
Producto
vende
(1,n)
(1,n)
Sucursal
trabaja
(1,n)
(1,n)
utiliza
tiene
(1,1) (1,1)
nombre
numero
fechaVenc
codigo
nombre
ciudad
codigo
DNI fechaNac
descuento
numero
domicilio
ciudad
precioVenta
descripcion
color costo
codigo
cantEmp
gerente
pais
nombre
CUIT
telefonos
domicilio
legajo
DNI
nombre
ciudad
numero
calle
horario
dia
11/20

4. Sistema de Blogs
Una importante radio decide realizar un sistema de blogs para que cada uno de sus programas escriba
notas que puedan resultar de interés a los oyentes. Para ello cuentan con un Modelo Entidad-Relación en
el cual se identifican las siguientes entidades del dominio que van a manejar.
En primer lugar contamos con los programas, de los mismos conocemos el nombre (único), descripción, la
lista de conductores y un horario compuesto por la hora en la que inicia y la hora en la que termina. Estos
programas son los que escriben las notas, de ellas conocemos su titulo (único), contenido, una imagen y
un resumen de la misma para mostrar en los listados de notas. Un programa puede escribir muchas notas
pero cada una esta escrita solo por un programa.
Para diferenciar las notas en distintos grupos, el sistema cuenta con la posibilidad de asignar categorías
a las mismas. De ellas conocemos el nombre (único), descripción y una imagen que la identifica. Una
ventaja que tiene el sistema de categorías es que se pueden crear jerarquías muy fácilmente, esto quiere
decir que una categoría puede pertenecer a otra, por ejemplo, podría existir la categoría “Arte” y esta a su
vez contener dos categorías hijas “Música” y “Pintura”.
Para lograr interacción con los oyentes, el sistema permite que los mismos se registren y comenten las
notas. De los usuarios conocemos su username, password, fecha de registro, avatar y un email el cual solo
puede registrarse una vez. Los comentarios poseen un numero de id y el texto que lo compone.
Comentario
Oyente
username
fecha_registro
password
email
avatar
Categoría
nombre
descripción
imagen
pertenece
es hija de
es padre de
(0,n)
(0,1)
Nota
titulo
contenido
resumen
imagen
escribe
(0,n)
(1,1)
posee
(0,n)
(0,n)
realiza
recibe
(0,n)
(1,1)
(0,n)
(1,1)
id texto
Programa
nombre
horario
inicio
fin
conductores
descripcion
12/20

5. Sistema de un Centro Cultural
Un centro cultural quiere desarrollar un sistema para mantener y consultar la información de la historia
de la música. Para esto se organiza la información por épocas, de las cuales se sabe el nombre único,
diferentes características relevantes, el período (año de comienzo y año final) y los géneros musicales de
la época.
A su vez, de cada género, se quiere saber su nombre único, diversas características, sus orígenes, los
músicos asociados a ese género y los instrumentos que intervenían en la ejecución de ese género.
Sabemos que una época tiene varios géneros, pero que un género pertenece a una sola época.
De cada músico, se sabe el nombre único, fecha de nacimiento, fecha de muerte y una historia de su vida.
Un género tiene varios músicos, pero un músico pertenece a un solo género.
De cada instrumento musical se tiene el nombre único, una foto, el lugar donde se creó, quién fue el
creador, el tipo de instrumento (viento, teclado, etc.) y los materiales con que se hace. En un género se
usan varios instrumentos, y un instrumento aparece en varios géneros.
Adicionalmente, se quiere conocer la lista de obras famosas que se hicieron dentro de un género. De las
obras famosas, se conoce un nombre único, el año en que se hizo, los músicos autores y la partitura. Ten-
ga en cuenta que una obra famosa pertenece a un solo género, que una obra famosa la componen varios
músicos y que un músico compone varias obras.
13/20

6. F Rincón de Lectura
Nos piden ayuda para modelar el sistema de una biblioteca, brindándonos la siguiente información.
Los libros son escritos por autores de los cuales conocemos su nombre, su nacionalidad y su fecha de
nacimiento. Los nombres de los autores no pueden repetirse. Además, sabemos que los libros cuentan
con un título único, el idioma y su número de páginas. Adicionalmente, sabemos que cada libro tiene
ediciones, de las cuales sabemos el año y el ISBN (que no puede repetirse).
La biblioteca realiza préstamos de distintas ediciones a usuarios. De cada préstamo, sabemos el número de
la copia del libro prestado y el precio del alquiler, mientras que de los usuarios sabemos su DNI, su nombre
y apellido y su domicilio. También queremos registrar la fecha del préstamo y la fecha de devolución de
las transacciones realizadas.
Tenga en cuenta la siguiente información adicional:
Un autor escribe muchos libros y un libro puede ser escrito por muchos autores.
Un libro puede tener muchas ediciones.
Una edición tiene muchas copias, pero cada copia pertenece a una edición.
Una copia pudo haber sido prestada a muchos usuarios y muchos usuarios pueden haber pedido la
misma copia en momentos distintos.
En algunos casos un libro puede hacer referencia a otro libro, pero solo a uno, lo mismo en el caso
inverso.
Las copias tienen un número único dentro de cada edición, pero el mismo puede repetirse dentro de
otras ediciones.
14/20

7. Agencia de viajes
Se quiere realizar una base de datos para llevar la información de varias agencias de viajes. De cada una
se conoce su código, la fecha de inicio de actividades y su ciudad.
Cada agencia ofrece paquetes turísticos, los cuales tienen un precio y destinos a varios países. Se identi-
fican por un código de paquete. Un paquete puede estar relacionado con uno o más paquetes a modo de
combo (ejemplo: viaje a Disney + crucero por el Caribe). Cada paquete es propio de su agencia, no puede
ser vendido en otra.
Los paquetes son comprados por clientes, los cuales tienen un nombre, domicilio y son diferenciados por
su DNI. Estos clientes tienen varias formas de pago, de las cuales conocemos su tipo y el monto a pagar.
Los medios de pago son autorizados por un solo banco, de los cuales sabemos que poseen un nombre -que
es único- y sucursal. Al autorizar los pagos, se establece una fecha de validez.
(1,n)
(1,n)
ofrece
(1,1) (0,n)
compra
(1,n)
(1,n)
paga_con
(1,1)
(1,n)
autoriza
(0,n)
(1,1)
Paquete
Turístico
Agencia
Cliente
Forma
de Pago
Banco
relacionado
con
seRelacionaCon
estaRelacionadoCon
codigo
fechaInicio
ciudad
tipo
monto
fecValidez
DNI
domicilio
nyAp
nombre sucursal
codPaq
precio
pais
8. Sistema de Farmacia
Debemos diseñar un sistema para registrar las farmacias en diferentes ciudades de nuestro país.
Sabemos que cada farmacia tiene un nombre (único en todo el sistema) y un domicilio. Cada farmacia se
ubica en una sola ciudad, pero en una ciudad hay varias farmacias. De cada ciudad, sabemos el nombre,
la provincia en la que se encuentra, la cantidad de habitantes y la superficie. Cada ciudad se identifica con
el nombre y la provincia.
15/20

Conocemos también que cada farmacia puede tener un propietario, y que cada propietario tiene solamente
una farmacia. Tenga en cuenta que puede haber farmacias sin propietario. De los propietarios, conocemos
el DNI (único), su nombre y su domicilio, compuesto por calle, número, código postal y ciudad.
Cada farmacia, a su vez, vende varios medicamentos y un medicamento se vende en varias farmacias. De
cada medicamento conocemos su id único, su nombre comercial y las drogas de las cuales se compone.
Cada farmacia vende un medicamento a un precio determinado, que no necesariamente es el mismo en
diferentes farmacias.
Como último requerimiento, un medicamento puede complementar a otros medicamentos, pero sabemos
que cada medicamento puede ser complementado por un solo medicamento.
9. Biblioteca
Una reconocida Biblioteca se encuentra en la etapa de modelado de su base de datos. A continuación se
enumeran los datos considerados al llevar adelante su diseño.
Los libros son uno de los componentes más importantes. De cada uno de ellos nos interesa registrar su
título (único entre todos los libros) y género al que pertenece. Además posee un conjunto de reseñas, que
se encuentran conformadas por la revista donde apareció, la fecha y su texto descriptivo.
Un libro tiene referencias hacia otros libros. Todo libro tiene al menos una referencia, y además es referido
al menos una vez en otro libro (no hay libros que no sean referidos, ni libros que no tengan referencias).
Todo autor escribe al menos un libro, y a su vez todo libro tiene al menos un autor. De ellos interesa saber
su nombre (que es único, no hay dos autores con el mismo nombre), su nacionalidad y año de nacimiento.
16/20

Un libro tiene además al menos una edición. De ellas interesa el año, el ISBN (un identificador único entre
ediciones de libros), y además su idioma.
Las ediciones tienen como mínimo una copia, aunque las más demandadas tienen varias copias. Cada
copia se diferencia por su número, aunque este número por si solo no basta para diferenciarla: es necesario
conocer además la edición a la que pertenecen.
Finalmente, las copias son las que serán pedidas en préstamo por los usuarios. Un usuario pide prestada
una copia en una fecha específica, y en ese momento se le asigna una fecha de devolución. Del usuario se
conoce el DNI (que lo identifica de otros usuarios), su nombre, su apellido y un email. Un usuario puede
no pedir copias. A su vez, puede que una copia nunca sea pedida en préstamo.
Responder las siguientes preguntas:
a. ¿Qué problema de consistencia aparecería si Autor fuera un atributo de Libro, en lugar de ser una
entidad separada?
b. ¿Cómo representarías en el modelo la relación de maestro-discípulo entre autores? ¿Qué relación tiene
esto con la decisión de cómo modelar los autores discutida en la pregunta anterior?
c. ¿Qué diferencia hay entre las traducciones al modelo relacional de las relaciones Tiene y Escribe? ¿A
qué se debe esta diferencia?
17/20

10. Hinchas de Brasil 2014
Una página web de estadísticas deportivas desea realizar una base de datos para manejar la información
de los partidos, equipos e hinchas que visitaron Brasil durante el mundial en el 2014.
Sabemos que los partidos tienen un ID que los identifica en el sistema, así como también la instancia del
torneo que se jugo en dicho partido (fase de grupos, octavos, etc.), la duración y la fecha en la que se
jugó, compuesta por el día y la hora, el árbitro que dirigió ese partido y los equipos que jugaron el mismo.
De los árbitros conocemos su pasaporte, de que país son, el año en el que inició la actividad y su nombre
y apellido, como también que árbitro reemplaza a cual en caso de lesión o enfermedad; sabemos que un
arbitro puede ser reemplazado por varios y que un árbitro reemplaza solo a uno.
De los equipos que participan en los partidos conocemos el nombre de la selección, que es único entre
el resto de las selecciones, el nombre del DT de esa selección, el lugar donde entrena y el cuerpo técnico
que la compone, también conocemos los distintos jugadores que forman parte de las selecciones, de los
que sabemos su número de camiseta, que los distingue dentro de un equipo, la posición que ocupan en
la cancha, su nombre y apellido y el apodo de cada uno; es sabido que durante un mundial un jugador
representa a un solo país y que en distintas selecciones puede haber jugadores con el mismo número. Al
ser un mundial, un equipo puede jugar como mínimo tres partidos (quedo eliminado en fase de grupos) o
llegar hasta siete (llegó a la final).
En este sistema los estadios son sede de distintos partidos, de los mismos conocemos su nombre, la ciudad
en la que se encuentran, su capacidad maxima y también la capacidad habitada y la cantidad de policias
que se hacen presente en cada partido; también sabemos que los distintos hinchas pueden visitar los
estadios (a los que llegan en distintos medios de transporte), los cuales reciben una gran cantidad de
hinchas por partido, de ellos conocemos el número de ticket de cada uno, la vestimenta y la ubicacion
(compuesta de zona, fila y número de asiento) que tiene cada uno. Adicionalmente, sabemos que un
partido se juega solo en un estadio y que en un estadio pueden jugarse muchos partidos.
18/20

19/20

11. Realice el Modelo Relacional del Ejercicio “Fan Fest” del Ejercicio 1.
12. Realice el Modelo Relacional del Ejercicio “StarTrek” del Ejercicio 1.
13. F Realice el Modelo Relacional del Ejercicio “Game of Thrones” del Ejercicio 1.
20/20

practica-mer-mr.pdf

Más contenido relacionado

Similar a practica-mer-mr.pdf (20)

Último (20)

practica-mer-mr.pdf
