1. Introducción y objetivos
El principal objetivo es controlar una planta piloto utilizando un sistema de
control distribuido comercial, este sistema es Delta V de Emerson. La planta a
controlar combina procesos continuos con procesos batch, por ello una de las
mayores dificultades será controlar una variable utilizando en su conjunto
sistemas discretos y continuos.
Figura 1: Fotografía de la planta piloto
Para conseguir el control de la planta es necesario en primer lugar conocer la
instrumentación de la planta y como esta esta conectada a nuestro sistema de
control ya sea utilizando un bus de campo o una conexión clásica de 4-20mA.
En segundo lugar, será necesario crear un control básico que permita controlar
las diferentes variables de forma independiente ya sean discretas o continuas
por ejemplo esto equivaldría a controlar el nivel o la temperatura de un tanque.
En tercer lugar, se diseñarán un conjunto de secuencias que permitirán
interaccionar unos sistemas con otros de forma que nos permita definir el
completo funcionamiento de la planta.

6
En cuarto lugar, un sistema de alarmas con su debida gestión evitando así
situaciones criticas que puedan dañar algún componente de la planta o que
simplemente signifiquen un mal funcionamiento de la planta.
Por ultimo se diseñará un SCADA (“Supervisory Control And Data Acquisition”)
que consiste en una visualización grafica de la planta que nos permite
supervisar y controlar toda la planta.

7
2. Desarrollo del TFG
2.1. Descripción de la planta
Figura 2: Esquema de la planta
La planta por controlar consiste en un conjunto de 4 depósitos, para mover el
fluido de un tanque a otro se dispone de 6 bombas, para medir el nivel de los
tanques se dispone de 6 sensores de nivel 4 de ellos discretos y dos continuos,
además de estos disponemos de 4 sensores de temperatura, una
electroválvula y una válvula neumática.
Estos componentes se describen con detalle a continuación.
2.1.1. Sensores y actuadores
2.1.1.1. Bomba Flojet 2100-232
Las 6 bombas de las que dispone la planta son de este modelo, estas se tratan
de una bomba de desplazamiento positivo del tipo diafragma dúplex.
Estas bombas tienen las siguientes características:

8
Figura 3: Dimensiones de la bomba(pulgadas(mm))
Figura 4: Curva característica de la bomba Q/P
En nuestra instalación las bombas están alimentadas a una tensión
monofásica de 230V. Soportan una presión máxima de 3.5 bares, una
temperatura de funcionamiento máxima de 71ºC y dan una altura máxima de
2,4m.
2.1.1.2. Sensor de temperatura pt100
Un Pt100 es un sensor de temperatura. Consiste en un alambre de platino que
a 0 °C tiene 100Ω y que al aumentar la temperatura aumenta su resistencia
eléctrica. El incremento de la resistencia no es lineal, pero si creciente y
3
3,5
4
4,5
5
5,5
6
0,7 1,4 2,1 2,8 3,5
Caudal en funcion de la presion

9
característico del platino de tal forma que mediante tablas es posible encontrar
la temperatura exacta a la que corresponde. Este alambre viene protegido
dentro de un tubo de acero inoxidable(vaina), en un extremo está el elemento
sensible (alambre de platino) y en el otro está el terminal eléctrico de los cables
protegido dentro de una caja redonda de aluminio (cabezal).
Figura 5: Vista exterior de un sensor de temperatura del tipo pt100
2.1.1.3. Sensor de nivel Rosemount 3051 CD2F22A1J
Se trata de un sensor de presión coplanar diferencial con el cual podemos
calcular el nivel conociendo la densidad del fluido de forma que P=ρgH siendo
P la presión medida por el sensor, ρ la densidad del fluido, g la gravedad y H
la altura de la superficie libre del fluido.
Principio de Medida Presión diferencial
Señal de salida Protocolos HART de 4-20 mA, HART
de 1-5 VCC de baja potencia,
fieldbus Foundation y Profibus PA
Rango -623mbar a 623 mbar
Precisión ±0,065% de la amplitud
Sensibilidad 6,2 mbar
Rango de temperatura ambiente -40 a 85 º C
Rango de Temperatura del proceso -40 a 121ºC
Conexión al proceso Fieldbus Foundation
Casa comercial Rosemount
Referencia 3051 CD2F22A1J
Posee un tiempo de respuesta de 152mS, un tiempo muerto de 97mS y una
velocidad de actualización de 22 veces por segundo.
Las dimensiones del transmisor son las siguientes:

10
Figura 6: Dimensiones del sensor de nivel
Está formado por los siguientes componentes:

11
Figura 7: Componentes del sensor de nivel

12
2.1.1.4. Sensor de nivel discreto VP01EM
Figura 8: Sensor de nivel VP01EM
Se trata de un sensor de nivel discreto, es decir si detecta fluido nos manda un
1 en caso contrario nos manda un 0.
Sus características son las siguientes:
- Tensión de operación 10-40V
- Precisión ±5mm
- Frecuencia de operación: 30Hz
- Temperatura de operación: -20ºC a 80ºC
2.1.1.5. Válvula neumática system 9000
Figura 9: Vista externa de la válvula neumática

13
Se trata de una válvula neumática de asiento de una sola vía. Como se puede
apreciar en la siguiente imagen:

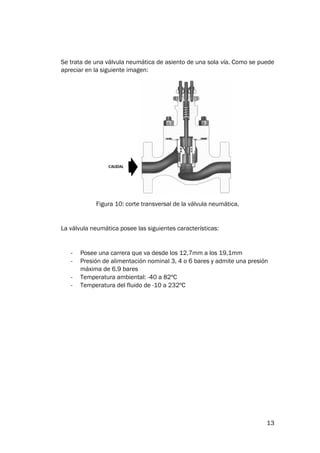

Figura 10: corte transversal de la válvula neumática.
La válvula neumática posee las siguientes características:
- Posee una carrera que va desde los 12,7mm a los 19,1mm
- Presión de alimentación nominal 3, 4 o 6 bares y admite una presión
máxima de 6.9 bares
- Temperatura ambiental: -40 a 82ºC
- Temperatura del fluido de -10 a 232ºC

14
Figura 11: curva característica de la válvula neumática Kv
Esta construida con los siguientes materiales:
- Abrazadera: estructura modular de acero
- Cubierta: aluminio anodizado
- Caja: acero inoxidable
La válvula, para poder conectarse al módulo de control requiere de un sistema
que transforme la señal eléctrica en una señal neumática que es con lo que
funciona la válvula.
Este sistema es un controlador digital modelo DVC5040F que en nuestro caso
transforma la señal digital que le llega por el bus de campo en una señal de
presión para esta operación posee un microprocesador que realiza dicha
operación. Además, consta de un sistema de calibración automática,
diagnostico anticipado y admite procesos PID.
El posicionador es el modelo 4000 este acepta una señal neumática de
entrada para accionar la válvula. Funciona mediante el principio de equilibrio
de fuerzas. La señal de entrada está en el rango de 0.2 a 1 bar.
El filtro regulador es el modelo 67AFR proporciona una presión de alimentación
controlada constantemente. El regulador cuenta con un filtro interno y una
descompresión interna de capacidad limitada que permite una reducción
parcial de la presión de flujo descendente.
0
1
2
3
4
5
6
7
10 30 70 100
Kv
% de apertura de la valvula
Kv
Kv

15
2.1.1.6. Convertidor de frecuencia
El convertidor de frecuencia de la planta es el modelo 3G3EV de la marca
OMRON se trata de un convertidor con una alimentación de 220V
monofásicos.
Tipo de instalación Montaje en panel
Lugar de instalación Interior
Temperatura ambiente -10 a 50ºC
Humedad Máximo 90%
Resistencia a vibraciones Menor de 20Hz: 9,8m/s2
De 20 a 50 HZ: 1,96m/s2
Longitud del cable entre el
convertidor y el motor
Máximo 100m
Rango de control de frecuencia De 0,5 a 400 Hz
Precisión de la frecuencia ±1%
Resolución de la frecuencia 0,06Hz
Resistencia de sobrecarga 1 min con un 150% de la corriente
nominal
Señal de control De 0 a 10V(20KΩ) o de 4 a 20mA
(250Ω)
Tiempo de
aceleración/desaceleración
De 0 a 999s

16
Figura 12: Terminales del variador
En nuestra planta disponemos de un conexionado similar a el siguiente:

17
Figura 13: Conexionado del Variador
En esta conexión tenemos que las entradas +R y -R estarían conectadas a
nuestro controlador mediante una señal 4-20mA desde el cual le indicaremos
la frecuencia a la que queremos que oscile, la alimentación la realizamos
mediante corriente alterna monofásica 230V, la bomba estaría conectada en
las salidas U, V, W y por último no se dispone de resistencia de freno ya que
para nuestra aplicación es innecesaria al no necesitar cerrar bruscamente una
bomba.
Este dispositivo aparte de poder ser controlado remotamente posee una
pequeña pantalla con una serie de botones que nos permite controlar la bomba
localmente es la siguiente:

18
Figura 14: Pantalla de datos del variador
Los botones de dicha pantalla realizan las siguientes operaciones:
Tecla de
modo
Pulsar esta tecla para conmutar entre
indicadores de ítem a visualizar e
indicadores de constantes
Tecla Enter Pulsar esta tecla para registrar el valor
seleccionado en una constante
Tecla Más Pulsar esta tecla para aumentar el valor de
una constante o el número de constante
Tecla Menos Pulsar esta tecla para disminuir el valor de
una constante o el número de constante
Tecla RUN Pulsar esta tecla para arrancar el
convertidor. (Esta tecla es válida solo cuando
el terminal de datos está en modo run y
están apagados todos los indicadores de
ítem parado)
Tecla
STOP/RESET
Pulsar esta tecla para parar el convertidor.
(Esta tecla es válida solo cuando el terminal
de datos esta seleccionado a modo run).
Pulsar también para restaurar el convertidor
cuando se ha producido un error.

19
Figura 15: Ejemplo de uso de la pantalla de datos del variador
En este ejemplo podemos ver cómo usar los botones de la pantalla para ir
viendo los parámetros de funcionamiento del variador, podemos ver la
frecuencia e intensidad a la que estamos alimentando el motor, si estamos en
marcha directa o inversa y los tiempos de aceleración y desaceleración.
2.1.1.7. Transmisor de temperatura
Este dispositivo permite la comunicación de hasta 3 sensores de temperatura
utilizando Fieldbus, en el caso de nuestra planta tenemos 2 dispositivos de
estos conectados cada uno a 2 pt100 con las siguientes características:
Temperatura ambiente -40 a 85ºC
Temperatura de trabajo 0 a 100ºC
Precisión 0,1ºC
Humedad De 0 a 100%
Tiempo de actualización 0,5s

20
Tensión de alimentación 30V

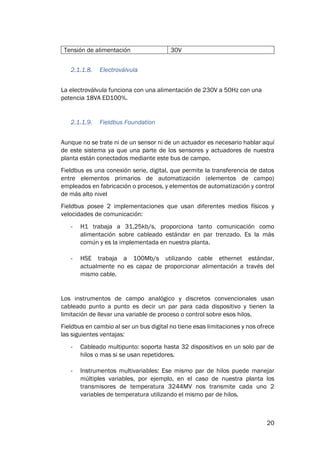

2.1.1.8. Electroválvula
La electroválvula funciona con una alimentación de 230V a 50Hz con una
potencia 18VA ED100%.
2.1.1.9. Fieldbus Foundation
Aunque no se trate ni de un sensor ni de un actuador es necesario hablar aquí
de este sistema ya que una parte de los sensores y actuadores de nuestra
planta están conectados mediante este bus de campo.
Fieldbus es una conexión serie, digital, que permite la transferencia de datos
entre elementos primarios de automatización (elementos de campo)
empleados en fabricación o procesos, y elementos de automatización y control
de más alto nivel
Fieldbus posee 2 implementaciones que usan diferentes medios físicos y
velocidades de comunicación:
- H1 trabaja a 31,25kb/s, proporciona tanto comunicación como
alimentación sobre cableado estándar en par trenzado. Es la más
común y es la implementada en nuestra planta.
- HSE trabaja a 100Mb/s utilizando cable ethernet estándar,
actualmente no es capaz de proporcionar alimentación a través del
mismo cable.
Los instrumentos de campo analógico y discretos convencionales usan
cableado punto a punto es decir un par para cada dispositivo y tienen la
limitación de llevar una variable de proceso o control sobre esos hilos.
Fieldbus en cambio al ser un bus digital no tiene esas limitaciones y nos ofrece
las siguientes ventajas:
- Cableado multipunto: soporta hasta 32 dispositivos en un solo par de
hilos o mas si se usan repetidores.
- Instrumentos multivariables: Ese mismo par de hilos puede manejar
múltiples variables, por ejemplo, en el caso de nuestra planta los
transmisores de temperatura 3244MV nos transmite cada uno 2
variables de temperatura utilizando el mismo par de hilos.

21
- Comunicación de 2 vías. Gracias a fieldbus la comunicación ahora
puede ser en ambos sentidos enviar una señal de control a una válvula
por ejemplo y que esta nos devuelva su posición.
- Nuevos tipos de información. Fieldbus permite a los dispositivos
transmitir si la información que estos envían es buena mala o incierta
por lo que elimina la necesidad de la mayoría de las revisiones de rutina.
- Control en campo. Fieldbus también permite la opción de ejecutar los
algoritmos de control en los dispositivos de campo en lugar del
controlador central, lo que nos permite seguir funcionando, aunque este
falle.
2.1.2. Delta V
Figura 16: Vista del conjunto de componentes del Delta V
Delta V es un sistema de control distribuido comercial de la marca Emerson,
un Sistema de Control Distribuido o SCD, más conocido por sus siglas en
inglés DCS (Distributed Control System), es un sistema de control aplicado a
procesos industriales complejos.
Los DCS trabajan con una sola Base de Datos integrada para todas las señales,
variables, objetos gráficos, alarmas y eventos del sistema.

22
La plataforma de programación es multi-usuario de forma que varios
programadores pueden trabajar simultáneamente sobre el sistema de forma
segura sin conflictos de versiones. Todos los equipos del sistema (ordenadores,
servidores, controladores) están sincronizados con un mismo reloj, de forma
que todas las medidas, alarmas y eventos tienen una misma marca de tiempo.
El software de control DCS dispone de herramientas para la gestión de la
información de planta, integrándola verticalmente hacia la cadena de toma de
decisiones y otros sistemas ubicados más arriba en la jerarquía de la
producción.
Un DCS aborda la complejidad de los procesos industriales dividiendo en cuatro
niveles funcionales su alcance.
- Nivel de Operación. Este nivel es el de interacción del sistema con los
operadores de la planta y es donde se encuentran los sistemas
informáticos para la monitorización del proceso y adquisición de la
información en tiempo real, que se almacena en la base de datos
transformándola en datos históricos para análisis posteriores. Este nivel
gestiona además el intercambio de información con otros sistemas de
mantenimiento y planificación de la producción.
- Nivel de control. En un DCS la responsabilidad del control de las
diferentes partes funcionales del proceso, se asignan a varios
controladores locales distribuidos por la instalación, en lugar de
centralizar estas funciones en un solo punto. Los controladores están
conectados entre sí y con las estaciones de operación mediante redes
de comunicación.
- Nivel módulos de Entrada/Salida. Los módulos de entradas/salidas
para señales cableadas, se distribuyen por la instalación, es lo que se
denomina "periferia descentralizada", esto ahorra tiradas de cables de
señal aproximando la electrónica del control hasta los elementos de
campo. Estos módulos de entrada/salida se comunican con los
controladores mediante protocolos específicos o de bus de campo para
garantizar los tiempos de comunicación entre controlador y periferia en
unos tiempos mínimos, del orden de milisegundos, adecuados a las
necesidades del proceso.
- Nivel de elementos de campo. Desde el año 2000, ha ido creciendo la
necesidad de integrar directamente los instrumentos y los actuadores
en los buses de campo del SCD, de forma que estos equipos son en

23
realidad una extensión natural del nivel anterior. Estos equipos
permiten funcionalidades adicionales como gestionar su
mantenimiento o configurar sus parámetros de comportamiento de
forma remota desde el nivel de operación. Los instrumentos de este
nivel deben ser compatibles con el bus de campo elegido. También
existe la posibilidad de integrar instrumentos con protocolo HART como
alternativa al bus de campo.
2.1.2.1. Hardware
El sistema delta V este compuesto por una serie de componentes físicos
descritos a continuación:
Figura 17: Fuente de alimentación, controlador y H1 Integrated Power
El primer componente y el más básico es la fuente de alimentación se
encarga de transformar la corriente alterna de la red eléctrica a una corriente
continua de 24V que es a la que funcionan todos los dispositivos del deltaV.
El segundo componente es el controlador, este se encarga de gestionar todo
el control de la planta, desde lazos PID hasta gestión de alarmas.
El tercero se llama H1 integrated Power, es un dispositivo que se encarga de
gestionar el bus de campo “Fieldbus Foundation”.

24
Además de estos 3 necesitamos otros dispositivos que nos permitan conectar
los sensores y actuadores al controlador, delta V dispone de un sistema que
se conecta aparte del controlador permitiendo a su vez acceder a las
entradas y salidas desde varios controladores.
Figura 18: Dispositivo de entradas y salidas del Delta V
Dentro de este conjunto de dispositivos poseemos el “CHARM I/O Card” este
dispositivo se encarga de gestionar la comunicación entre los “CHARMS” y los
distintos controladores que quieran acceder a ellos, además de este podemos
poseer una segunda tarjeta igual para poder seguir funcionando si esta falla.
El otro componente de este conjunto son los “CHARMS” estas tarjetas poseen
las conexiones para enchufar aquí los cables que vienen de los sensores y
actuadores pueden ser entradas o salidas analógicas y entradas y salidas
digitales.
Además de todo esto se dispone de un carril que permite el montaje y
desmontaje rápido y sencillo de todas estas tarjetas.
Nuestra planta debido al bus de campo necesita un componente más que es
el que se encarga de la conexión física del bus de campo:

25
Figura 19: Dispositivo de conexión para el bus de campo
Este dispositivo posee 3 entradas y tres salidas lo que nos permite controlar
por ejemplo 3 sensores y tres actuadores utilizando Fieldbus.
2.1.2.2. Conexiones
En la planta todos los sensores y actuadores están conectados al módulo de
control mediante Fieldbus, mediante una señal analogía de 4-20mA o mediante
un relé. Quedando según se indica en la siguiente tabla:
Sistema Tipo de
conexión
Canal puerto
Bomba 1 Relé CHM1 6
Bomba 5 Conectada al
Variador

26
Variador de frecuencia 4-20mA CHM1 3
Electroválvula Relé CHM1 1
Válvula neumática Fieldbus CHM1 35
Sensor de nivel del tanque 1 Fieldbus CHM1 32
Sensor de nivel del tanque 3 Fieldbus CHM1 31
Sensor de temperatura del
tanque 1
Fieldbus CHM1 34
tanque 21
Fieldbus CHM1 34
tanque 3
Fieldbus CHM1 33
tanque 22
Fieldbus CHM1 33
Sensor de nivel superior del
tanque 21
Digital CHM2 3
Sensor de nivel superior del
tanque 22
Digital CHM2 1
Sensor de nivel inferior del
tanque 21
Digital CHM2 3
Sensor de nivel inferior del
tanque 22
Digital CHM2 4
Resistencias del tanque 21 4-20mA CHM1 8
Resistencias del tanque 22 4-20mA CHM1 9
Caudalímetro Fieldbus CHM1 AI1
Cave destacar que la bomba 5 estará conectada al controlador a través del
variador de frecuencia.
2.1.3. Control de la planta
El esquema de control de la planta quedaría de la siguiente manera:

27
Figura 20: Esquema ISA del control de la planta
Para explicar el control podemos empezar por el tanque 1, este funciona de la
siguiente manera:
Este tanque posee una única variable a controlar que es el nivel del tanque,
para controlarlo se realiza lo siguiente:
En primer lugar, para introducir fluido a la planta usamos una electroválvula
que permanecerá abierta la mayor parte del tiempo, es decir, que a menos que
el nivel del tanque 1 supere cierto valor, el cual consideramos que empieza a
ser peligroso y el tanque pueda desbordar.
Además de la electroválvula tenemos la bomba 5 que se controla de forma
continua gracias al variador al cual está conectada, esta se utiliza para regular
el nivel del tanque 1.
Después del tanque 1 tendríamos los tanques 21 y 22, estos tanques tienen
un funcionamiento análogo:
Estos tanques, a diferencia del 1 y 3, operan en forma batch siguiendo una
cierta secuencia de operaciones y poseen 2 variables a controlar, la
temperatura que es una variable continua y el nivel que en estos tanques es
discreta.
En el caso del nivel disponemos de 2 sensores discretos de nivel uno en la
parte de arriba del deposito y otro en la parte de abajo, además disponemos

28
de 2 bombas en cada deposito una (la bomba 1 para el tanque 21 y la bomba
2 para el 22) nos permite llenar el tanque bombeando fluido desde el tanque
1 y otra (la bomba 3 para el tanque 21 y la 4 para el 22) que nos permite
bombear fluido hacia el tanque 3
Para la temperatura tenemos dos resistencias y un sensor de temperatura en
cada deposito, por ello mediante un control PID se realiza un control sobre esta
variable. Para evitar romper las resistencias solo será posible encenderlas si el
sensor de nivel esta detectando agua arriba del tanque.
Para el tanque 3 tenemos una única variable a controlar, esta es el nivel del
tanque, este se realiza de 2 maneras:
Por una parte, disponemos de una válvula neumática que nos permitirá
controlar de forma continua, mediante un PID, el nivel del tanque.
Además, disponemos de la bomba 6, esta al ser discreta estará controlada
mediante un comparador, este comparara el nivel del tanque con el deseado y
si el primero es mayor la bomba arrancara y en caso contrario parara.
De esta forma el control completo de la planta quedaría de la siguiente manera:
El tanque 1 se intentará mantener a un nivel constante mientras que los
tanques 21 y 22, cuando se les dé la orden de arranque, se llenaran, se
calentara el fluido, se mantendrá a una temperatura determinada y
posteriormente se vaciaran sobre el tanque 3 el cual al igual que el 1 se
intentara mantener a un nivel constante.
2.2. Software
La planta está formada por un conjunto de módulos como se ve en la
siguiente imagen:
Figura 21: Módulos que componen el control

29
Estos módulos pueden ser de dos tipos: bloques funcionales o secuencias,
estos tipos se describen en los siguientes apartados.
2.2.1. Bloques funcionales
2.2.1.1. Bloque de entrada analógica
El bloque de entrada analógica nos permite acceder a un valor y estado de un
canal de entrada; esto lo podemos utilizar para por ejemplo leer un sensor; este
bloque nos permite señales de 4-20mA, HART o Fieldbus.
Figura 22: Bloques analógicos de entrada y salida
Este bloque permite funciones de Alarmas, escalado de la señal, y filtrado de
la señal. La estructura interna del bloque es la siguiente:
.
Figura 23: Estructura interna de un bloque de entrada analógico

30
En esta imagen podemos ver que si “simulate” esta desactivada nos llega la
señal del exterior al “convertidor”, este realiza la conversión de la señal a una
medida real en unidades de ingeniería siempre que esta señal sea de los tipos
permitidos, para realizar esta conversión necesitamos saber la escala en
unidades de ingeniería en las que trabaja el sensor que estamos leyendo, esto
se configura en el parámetro XD_SCALE, también tenemos que seleccionar
mediante el parámetro L_TYPE que tipo de linealización queremos realizar,
disponemos de 3 tipos, directa, lineal o mediante la raíz cuadrada.
Una vez tenemos el valor linealizado pasamos a realizarle un filtrado para
eliminar el posible ruido que tenga esta entrada, después pasamos a lo que el
delta V llama “Cutoff” este bloque nos permite establecer un nivel mínimo, por
ejemplo, en nuestra planta cuando se lee un sensor de nivel se sabe que el
nivel mínimo de un depósito es 0, de forma que si en el parámetro LOW_CUT
ponemos “0” nos permite que si por algún fallo de calibración o por cualquier
otro problema nos da un numero negativo, la salida de este bloque será 0.
Después de esto tenemos que pasar por la detección de alarmas, esta se basa
en 4 tipos de alarmas, delta V las denomina de la siguiente manera: Alarma
alta, alarma alta alta, alarma baja y alarma baja baja; es decir nos permite
configurar mediante los parámetros HI_LIM y HI_HI_LIM dos valores altos con
los que configurar 2 alarmas ya que al verse superado el valor configurados en
los parámetros anteriores se activa los parámetros HI_ACT y HI_HI_ACT
respectivamente, lo mismo pasa con las alarmas bajas.
Tenemos LO_LIM y LO_LO_LIM que activan LO_ACT y LO_LO_ACT
respectivamente cuando la entrada es inferior a los valores configurados en los
primeros parámetros. Una vez llegados a este punto llegamos a una etapa en
la que se comprueba el estado de la señal es decir si todo ha ido bien en la
salida (OUT) obtendremos en la salida el valor leído del sensor con un estado
bueno (Good) y si ha ido mal dependiendo de lo que haya ocurrido tendremos
un estado “incierto” que significa que no se sabe si el valor leído es cierto o
directamente “malo” que implica que la medida es incorrecta. Por ejemplo, si
estamos leyendo una señal de 4-20mA y a la entrada leemos 25mA el bloque
nos dará la medida correspondiente en unidades de ingeniería a esta lectura,
pero como sobrepasa el máximo permitido en la etapa de comprobación de
estado la señal quedará marcada como “mala”.
2.2.1.2. Bloque de Salida analógica
El bloque de salida analógica nos permite asignar un valor a un canal de salida,
al igual que el de entrada permite salida de 4-20mA, HART y Fieldbus.

31
Figura 24: Bloque de salida analógico
La estructura interna de este bloque es la de la siguiente figura:
Figura 25: Estructura interna del bloque de salida analógico
El funcionamiento de este bloque es el siguiente: en primer lugar recibimos el
valor que queremos enviar por la entrada CAS_IN en función del MODE que
tengamos seleccionado podremos saltarnos algunas funciones como puede
verse en la imagen, sino nos saltamos ninguna, lo primero que tenemos son
unos límites, es decir el valor que nos llega lo comparamos con los parámetros
SP_LO_LIM y SP_HI_LIM el primero es un límite inferior y el segundo un límite
superior, si el valor sobrepasa uno de estos límites la salida de esta etapa será
el valor del límite, después la siguiente etapa limita los cambios bruscos de la
salida, es decir, en función de los parámetros SP_RATE_DN y SP_RATE_UP
podemos dar la inclinación máxima de bajada y de subida respectivamente que
puede tener un cambio en la salida de forma que no pueda ser superior a la
programada. Por último, la última etapa es la conversión en la que utilizando
XD_SCALE y PV_SCALE transformamos el valor en unidades de ingeniería y

32
estas ya van al actuador por la salida OUT y se pueden realimentar utilizando
BKCAL_OUT (Las escalas en esta etapa funcionan igual que en el bloque de
entrada analógica)
Tanto para este bloque como para el bloque de entrada es necesario asignarles
lo que Delta V denomina CHARM, esto básicamente es un sensor o actuador
asignado a un puerto del controlador, para ello es necesario realizar las
siguientes acciones:
En primer lugar, clicamos con el botón derecho sobre el bloque para obtener el
siguiente menú.
Figura 26: Asignación de un CHARM a un bloque de salida
En este menú elegimos la opción Assign I/O y allí nos da 2 opciones “To signal
Tag” o “To Fieldbus” la primera sirve para asignar una señal de 4-20mA y la
segunda si es por bus de campo. Una vez elegido el tipo de señal que queremos
asignar se abrirá el siguiente menú.

33
Figura 27: Menú de asignación de un CHARM
En ambos casos basta con buscar la señal que deseamos asignar y ya estaría
obteniendo el valor de dicha señal utilizando este bloque.
2.2.1.3. Bloque PID
Este bloque contiene toda la lógica necesaria para implementar un control
proporcional integral y derivativo además de muchas funciones las cuales se
describirán más adelante, la apariencia del bloque es la siguiente:
Figura 28: Bloque PID
Para conocer el funcionamiento de este bloque lo primero que necesitamos
es conocer todos sus parámetros y su función.

34
Parámetro Descripción
ABNORM_ACTIVE Este parámetro se activa (“True”) cuando se cumple
alguna condición descrita en BLOCK_ERR que no esté
definida en BAD_MASK
ALARM_HYS El valor que debe devolver la alarma dentro del límite de
alarma antes de que desaparezca la condición de alarma
activa asociada. ALARM_HYS está limitado al 50% de la
escala.
ALERT_KEY Un número de identificación asignado por el usuario para
los mensajes de alarma que permite a las aplicaciones
HMI ordenar y filtrar alarmas y eventos.
ALPHA El valor del filtro para la acción derivativa
ARW_HI_LIM Es el límite superior para el reset anti windup
ARW_LO_LIM Es el límite inferior para el reset anti windup
BAD_ACTIVE La indicación de que una condición de error de bloque
seleccionada en BAD_MASK (en el nivel del bloque de
funciones) es verdadera (activa).
BAD_MASK El conjunto de condiciones de error que desencadena
una condición incorrecta definida por el usuario. El
usuario selecciona un conjunto de condiciones de error
(BLOCK_ERR) en el parámetro BAD_MASK. Cuando
cualquiera de estas condiciones es Verdadera, el
parámetro BAD_ACTIVE se convierte en True.
BETA Es la fracción de la ganancia que se aplica ante un
cambio en la referencia
BIAS El valor de restablecimiento manual aplicado cuando
ESTRUCTURA es 'Acción PD en caso de error' o 'Acción P
en caso de error, Acción D en PV'. Para estas estructuras,
la opción Actuar sobre control IR determina si BIAS se
cambia automáticamente para proporcionar una
transferencia sin interrupciones. De lo contrario, el factor
requerido para la transferencia sin interrupciones se
incrementa en BAL_TIME.
BKCAL_IN Entrada analógica para realizar la realimentación con
otro bloque.
BKCAL_OUT Salida analógica para realizar una realimentación con
otro bloque
BLOCK_ERR Indica el conjunto de errores asociados a este bloque
BYPASS Cuando está activo y el bloque está en auto CAS o RCAS
trasfiere directamente el valor del setpoint a la salida
CAS_IN Esta entrada sirve para asignar un SP desde otro bloque
CONDALM_ENABLED Activa o desactiva las alarmas condicionales
CONTROL_OPTS Sirve para especificar la estrategia de control que se
desee usar, se dispone de las siguientes opciones:
- Salida sin limitación en manual
- Obedezca SP lim si Cas o RCas
- Actuar en IR

35
- Use PV para BKCAL_OUT
- Seguir en Manual
- Habilitar seguimiento
- Acción directa
- SP Seguimiento de objetivo retenido
- SP-PV Track en LO o IMan
- SP-PV Track en ROut
- SP-PV Track en MAN
- Bypass activo
DV_HI_ACT Se activa cuando se detecta una alarma de desviación
alta
DV_HI_LIM La cantidad por la cual PV puede desviarse por encima
de SP antes de que se active una alarma de desviación
alta
DV_LO_ACT Se activa cuando se detecta una alarma de desviación
baja
DV_LO_LIM La cantidad por la cual PV puede desviarse por debajo de
SP antes de que se active una alarma de desviación baja
ENABLE_LEARING Habilita o deshabilita el proceso de aprendizaje del PID
ERROR La diferencia entre el SP y PV
FF_ENABLE Habilita el control feedforward
FF_GAIN La ganancia del feedforward
FF_SCALE El mayor y menor valor en unidades de ingeniería que
puede tomar FF_VAL
FF_VAL El valor de la entrada del feedforward
FIELD_VAL El valor y el estado de la tarjeta de E/S o de la entrada
simulada si la simulación está habilitada.
FORM Selecciona la forma de la ecuación (serie o estándar). Si
se selecciona la opción modificación de ganancia no
lineal en FRSIPID_OPTS, la formula se convierte
automáticamente en estándar, independientemente de
la selección configurada de FORM.
FRSIPID_OPTS Las opciones de control de complemento FRSI admitidas
son:
- Límite de reinicio dinámico
- Utilice la salida retrasada en PV malo
- Usar la modificación de ganancia no lineal
- Use PIDPlus
GAIN La constante proporcional del PID
GAMMA Fracción del término derivativo aplicada al SP. Para un
valor de 0.6, el 60% de la acción derivada se aplica al SP.
El valor de GAMMA se puede cambiar en un rango de 0-1
si STRUCTURE está configurado en “Two Degrees of
Freedom Control”. De lo contrario, se establece

36
automáticamente en un valor de 1 o 0 según la selección
de Estructura.
HI_ACT El resultado de la detección de alarma asociada con
HI_LIM. Si HI_ACT es igual a True, se ha excedido HI_LIM.
HI_HI_ACT El resultado de la detección de alarma asociada con
HI_HI_LIM. Si HI_HI_ACT es igual a True, HI_HI_LIM ha
sido excedido.
HI_HI_LIM El ajuste para el límite de alarma utilizado para detectar
la condición de “alarma alta alta”(High high alarm).
HI_LIM El ajuste para el límite de alarma utilizado para detectar
la condición de “alarma alta”(high alarm).
IDEADBAND El valor de la banda muerta. Cuando el error llega a
IDEADBAND, la acción integral se detiene. La acción
proporcional y derivada continúa.
IN El valor y el estado de la entrada analógica
INSPECT_ACT Indica si Inspect está habilitado y uno o más de los límites
para el bloque se han excedido. El valor normal es 0.
IO_IN Define el DST de entrada para el canal de E / S utilizado
para el PV.
IO_OPTS Las opciones de E / S le permiten seleccionar cómo se
procesan las señales de E / S. Cuando el bloque se
asigna a un controlador, las opciones admitidas son:
- Corte bajo
- Aumentar para cerrar
Cuando el bloque está asignado a un dispositivo fieldbus,
el parámetro IO_OPTS no está disponible.
IO_OUT Define el DST de salida para el bloque.
IO_READBACK Define la etiqueta de señal del dispositivo (DST) para el
canal de entrada que proporciona la lectura para el valor
escrito en el canal definido por IO_OUT.
L_TYPE Tipo de linealización Determina si el valor del campo se
usa directamente (Directo), se convierte linealmente
(Indirecto) o se convierte con la raíz cuadrada (Raíz
cuadrada indirecta).
LO_ACT El resultado de la alarma asociada con LO_LIM. Si
LO_ACT es igual a True, LO_LIM ha sido excedido.
LO_LIM La configuración del límite utilizado para detectar la
condición de alarma baja.
LO_LO_ACT El resultado de la alarma asociada con LO_LO_LIM. Si
LO_LO_ACT es igual a True, se ha excedido LO_LO_LIM.
LO_LO_LIM La configuración del límite utilizado para detectar la
condición de alarma baja baja.

37
LOW_CUT Se activa cuando la opción de E / S de corte bajo está
habilitada. Cuando la medida convertida está por debajo
del valor LOW_CUT, el PV se establece en 0.
MODE Parámetro utilizado para mostrar y establecer el estado
de funcionamiento del bloque. MODE contiene los modos
real, objetivo, permitido y normal.
NL_GAP El rango configurado de ERROR, positivo o negativo,
donde el modificador de ganancia tiene un valor mínimo.
El rango es 0 -> (PV_SCALEHI-PV_SCALELO).
NL_HYST Valor de histéresis de la banda muerta. El rango es 0 >
(PV_SCALEHI-PV_SCALELO).
NL_MINMOD El modificador de ganancia mínimo configurado. El rango
es 0 > 1.0.
NL_TBAND El rango configurado de ERROR, positivo o negativo,
donde el modificador de ganancia transita entre
NL_MINMOD y 1.0. El rango es 0 > (PV_SCALEHI-
PV_SCALELO).
OUT El valor de salida analógica y el estado.
OUT_HI_LIM El valor máximo de salida permitido.
OUT_LO_LIM El valor de salida mínimo permitido.
OUT_READBACK El valor y el estado del canal de salida al que hace
referencia IO_READBACK.
OUT_SCALE Los valores de escala alta y baja, el código de unidades
de ingeniería y el número de dígitos a la derecha del
punto decimal asociado con OUT.
PLUGINSTAT_OPTS Informa el estado del parámetro ENABLE_LEARNING. Si
el valor para:
- ENABLE_LEARNING es True y PLUGINSTAT_OPTS es
1, Process Learning está habilitado para el bloque
PID.
- ENABLE_LEARNING es False y PLUGINSTAT_OPTS es
0, Process Learning está deshabilitado para el
bloque PID.
- ENABLE_LEARNING es True y PLUGINSTAT_OPTS es
0, Process Learning no está habilitado para el bloque
PID.
PROCESS_TYPE Define el tipo esperado de respuesta al proceso:
autorregulación o integración
PV La variable de proceso utilizada en la ejecución del
bloque y la detección del límite de alarma.
Un bloque PID no se integrará si el estado límite de PV es
CONSTANTE.
PV_FTIME La constante de tiempo del filtro PV de primer orden.

38
PV_SCALE Los valores de escala alta y baja, el código de unidades
punto decimal asociado con PV.
RATE La constante de tiempo de acción derivada.
RCAS_IN El valor y estado del punto de ajuste analógico remoto.
Entrada proporcionada por un dispositivo o la salida de
otro bloque.
RCAS_OUT El equivalente de BKCAL_OUT para RCAS_IN.
RECOVERY_FLTR Filtro de recuperación de saturación. Ignorado a menos
que se seleccione FRSPID_OPTS PIDPlus. Valores válidos
entre 0.0 y 1.0. Cuanto menor es el valor, más agresiva
es la respuesta.
RESET La constante de tiempo de acción integral.
ROUT_IN Valor y estado de salida remota. Entrada proporcionada
por un dispositivo al bloque de control para usar como
salida (modo ROut)
ROUT_OUT El equivalente de BKCAL_OUT para ROUT_IN.
SHED_OPT Define la acción a tomar en el tiempo de espera del
dispositivo de control remoto.
SHED_TIME El tiempo máximo permitido entre RCAS_IN o ROUT_IN
actualizado.
SIMULATE Habilita la simulación y le permite ingresar un valor y
estado de entrada. El bloque SIMULATE_IN solo utiliza el
valor SIMULATE cuando no está conectado o actualizado
por una aplicación.
SIMULATE_IN El valor del conector de entrada y el estado utilizado por
el bloque en lugar de la medición analógica cuando la
simulación está habilitada. Si SIMULATE_IN está
conectado o tiene un valor ingresado manualmente,
SIMULATE_IN siempre anula SIMULATE.
SP El valor de consigna del bloque.
SP_FTIME Constante de tiempo del filtro SP de primer orden.
SP_HI_LIM El valor SP más alto permitido
SP_LO_LIM El valor SP más bajo permitido.
SP_RATE_DN Velocidad de rampa de bajada en la cual se actúan los
cambios de punto de ajuste hacia abajo en el modo Auto,
en unidades PV por segundo. Si la velocidad de rampa se
establece en 0.0, entonces el punto de ajuste se usa
inmediatamente. Para los bloques de control, la
limitación de velocidad se aplica solo en Auto. Para los
bloques de salida, la limitación de velocidad se aplica en
los modos Auto, Cas y RCas.
SP_RATE_UP Velocidad de rampa de subida en la que se actúan los
cambios de punto de ajuste hacia arriba en el modo Auto,
en unidades PV por segundo. Si la velocidad de rampa se
establece en 0.0, entonces el punto de ajuste se usa
inmediatamente. Para los bloques de control, la
limitación de velocidad se aplica solo en Auto. Para los

39
bloques de salida, la limitación de velocidad se aplica en
los modos Auto, Cas y RCas.
SP_WRK El punto de consigna de trabajo del bloque está sujeto a
SP_RATE_DN y SP_RATE_UP.
STATUS_OPTS Las opciones de estado determinan el manejo y el
procesamiento del estado. Si el bloque está asignado a
un controlador, las opciones disponibles son:
Malo si limitado
Incierto si limitado
Objetivo para manual si es malo
Use incierto como bueno
Si el bloque está asignado a un dispositivo de bus de
campo, las opciones disponibles son:
Objetivo para manual si es malo
Use incierto como bueno
IFS si es malo CAS_IN
IFS si es malo
STDEV La desviación estándar de PV. Para los bloques de control
analógico en AUTO, se supone que la media es el SP.
STDEV_CAP La desviación estándar de la capacidad estimada
(medición de la variación a corto plazo). Una estimación
de la mínima desviación estándar que el proceso podría
lograr de manera ideal.
STDEV_TIME El período de tiempo durante el cual se realizan STDEV y
STDEV_CAP. El valor predeterminado de cero es bueno
para la mayoría de los procesos donde la tasa de
exploración no es más de aproximadamente 10 veces
más rápida que el tiempo hasta el estado estable.
Si el proceso es relativamente mucho más lento, se
recomienda ingresar el tiempo aproximado que tarda el
proceso en volver al estado estable después de un
cambio. Esto garantiza que los cálculos STDEV y
STDEV_CAP consideren con precisión la constante de
tiempo real del proceso.
STRATEGY Se usa para identificar agrupaciones de bloques. Esta
información no es verificada ni procesada por el bloque.
STRUCTURE Define la estructura de ecuación PID para aplicar la
acción del controlador.
TRACK_OPT Opción de seguimiento. Le permite seleccionar el
comportamiento de seguimiento cuando el estado de

40
TRK_IN_D es malo. Las tres opciones de seguimiento
son:
Usar siempre valor: el bloque reacciona al valor actual de
TRK_IN_D independientemente del estado.
Use Last Good Value: el bloque usa el valor de TRK_IN_D
la última vez que su estado no fue malo. Este es el valor
predeterminado para TRACK_OPT. Tenga en cuenta que
el último valor bueno no se conserva en el cambio de
controlador.
Seguir si es malo: si el estado de TRK_IN_D es malo, el
bloque reacciona como si el valor fuera verdadero,
incluso si el valor es falso.
TRK_IN_D Entrada discreta que inicia el seguimiento externo
TRK_SCALE Los valores de escala alta y baja, el código de unidades
punto decimal asociado con el valor de seguimiento
externo (TRK_VAL).
TRK_VAL La entrada analógica utilizada en la función de
seguimiento externo.
VAR_IDX El índice de variabilidad que se calcula en función de los
valores de STDEV y STDEV_CAP. El rango es 0-100.
VAR_IDX_LIM Inspeccionar indica que los bloques tienen una gran
variabilidad si el valor de STDEV excede el valor de
STDEV_LIMIT. El rango es 0-100.
Este bloque posee la siguiente estructura:

41
Figura 29: Estructura interna de un bloque PID
El funcionamiento de este bloque tal como se ve en la imagen anterior sería el
siguiente:
Como entradas básicas tenemos IN y CAS_IN la primera es donde introducimos
la variable controlada y por la segunda la realimentación de la variable
manipulada. La primera entraría en un bloque en la que se escala utilizando
los parámetro anteriormente descritos, se filtra y se comprueba que su valor
no sea menor que el programado en Cutoff, de aquí pasa a la detección de
alarmas y a la ecuación del PID, por otro lado el CAS_IN pasa por un bloque que
básicamente lo que hace es comprobar que estamos dentro de los límites y de
ahí va a la ecuación del PID, usando la constante proporcional, el tiempo
integral, tiempo derivativo y setpoint obtenemos la salida del PID, antes de salir
del bloque esta pasa por una comprobación de que no haya superado unos
límites anteriormente programados y ya se escala en las unidades a las que
funciona nuestra variable manipulada.
El funcionamiento más básico de este bloque sería un lazo simple de control
como el siguiente:

42
Figura 30: Lazo de control simple
Esto implementado en Delta V quedaría de la siguiente manera:
Figura 31: Lazo de control simple implementado en delta V
Conectamos la lectura del sensor a la entrada “IN” del PID la salida “OUT” al
“CAS_IN” del actuador y por último conectamos la realimentación que va desde
“BKCAL_OUT” del AO hasta el “BKCAL_IN” del PID, de esta forma podríamos
controlar el nivel de un tanque si el AI fuese por ejemplo un sensor de nivel y el
AO actuase sobre una bomba capaz de introducir y/o sacar el fluido del
depósito.
Internamente el PID de Delta V posee la siguiente ecuación:

43
Esta ecuación como se puede observar está diseñada para poder incluir un
control feedforward, la estructura de este PID es un PID Real no iterativo, es
decir:
Figura 32: Estructura estándar del PID de delta V
Posee el termino integral paralelo al derivativo y ambos en serie con el
proporcional.
Los parámetros en la ecuación son:
- E(s) es el error (SP-PV)
- KNL es la ganancia no lineal aplicada a los termino proporcional e
integral, pero no al derivativo
- Tr es el tiempo integral coincide con el parámetro RESET cuya unidad
son los segundos
- Td es el tiempo derivativo que coincide con el parámetro RATE cuya
unidad son los segundos
- GAINa es el termino proporcional del PID
- F(s) es la contribución del Feedforward
2.2.1.4. Bloques lógicos
El primer bloque lógico es el comparador, nos permite comparar 2 variables y
nos da como resultado “TRUE” si se ha cumplido la condición.

44
Figura 33: Bloque comparador
Este bloque realiza varias comparaciones al mismo tiempo, utiliza las 3
entradas DISC_VAL, COMP_VAL1 y COMP_VAL2 para lo siguiente:
Operación LT GT EQ NEQ IN_RANGE
DISC_VAL>COMP_VAL1 0 1 0 1 ¿?
DISC_VAL<COMP_VAL1 1 0 0 1 ¿?
DISC_VAL=COMP_VAL1 0 0 1 0 ¿?
DISC_VAL ∈ [COMP_VAL1, COMP_VAL2] ¿? ¿? ¿? ¿? 1
La estructura interna del bloque es la siguiente:
Figura 34: Estructura interna bloque comparador

45
En ella se puede observar el comportamiento descrito en la tabla anterior.
Los siguientes bloques lógicos utilizados son las puertas lógicas AND, OR y
NOT
AND OR NOT
IN_1 IN_2 OUT IN_1 IN_2 OUT IN OUT
0 0 0 0 0 0 0 1
1 0 0 1 0 1 1 0
0 1 0 0 1 1
1 1 1 1 1 1
Figura 35: Bloques de puertas lógicas con sus tablas de verdad
2.2.1.5. Bloques de operaciones matemáticas
En este apartado se agrupan los bloques que realizan operaciones
matemáticas con varias variables, son:
- Multiplicador:
Figura 36: Bloque multiplicador
Este bloque posee 2 entradas y 1 salida, su función interna es la siguiente:

46
OUT=IN_1 x IN_2
Figura 37: Estructura interna del bloque multiplicador
- Restador
Figura 38: Bloque restador
Este bloque posee la siguiente estructura:
Figura 39: Estructura interna bloque restador

47

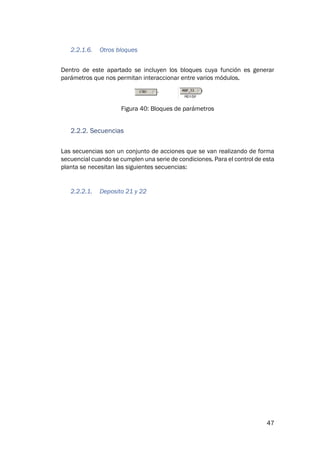

2.2.1.6. Otros bloques
Dentro de este apartado se incluyen los bloques cuya función es generar
parámetros que nos permitan interaccionar entre varios módulos.
Figura 40: Bloques de parámetros
2.2.2. Secuencias
Las secuencias son un conjunto de acciones que se van realizando de forma
secuencial cuando se cumplen una serie de condiciones. Para el control de esta
planta se necesitan las siguientes secuencias:
2.2.2.1. Deposito 21 y 22

48
Figura 41: secuencia de funcionamiento del tanque 21

49
El funcionamiento de esta secuencia es el siguiente:
En primer lugar, esta secuencia permanecerá a la espera hasta que el usuario
u otra secuencia le envié lo que en la imagen se llama “señal de activación de
la secuencia” que en la práctica es un parámetro que puede tener 2 valores
True o False, si este parámetro es True la secuencia se activa.
De esta manera la secuencia encendería la bomba 1 hasta que el deposito
alcance su nivel máximo, es decir, hasta que el sensor superior e inferior
detecten fluido.
Llegados a este punto se encenderán las resistencias hasta que se alcance la
temperatura deseada, programada por el usuario, entonces mantendrá la
temperatura constante durante un tiempo determinado, también programado
por el usuario.
Pasado este tiempo la secuencia encenderá la bomba 2 hasta alcanzar el nivel
mínimo, es decir hasta que ningún sensor de nivel detecte fluido, una vez
parada la bomba la secuencia quedara a la espera hasta que se vuelva activar.
Para el tanque 22 el funcionamiento es exactamente el mismo con la excepción
de que cuando aquí se dice que se enciende la bomba 1 o la bomba 3 en el
tanque 22 se encenderán la 3 o la 4 respectivamente.
2.2.2.2. Secuencias de emergencia
Para gestionar las alarmas que se puedan producir por mal funcionamiento de
alguno de los actuadores del sistema se utiliza la alarma HI_HI_ACT esta
alarme es teóricamente imposible de darse ya que para llegar al nivel necesario
antes abra saltado HI_ACT que como se describe en el apartado de control esta
alarma bloquea todas las entradas de fluido por lo que en teoría no se puede
pasar de ese nivel, pero si se produjese un fallo en una bomba, válvula o
electroválvula que produjese una entrada sin control de fluido o que se
introdujese fluido de forma ajena a los sistemas de la planta podríamos llegar
a desbordar los depósitos por ello se ha diseñado un sistema que en caso de
este tipo de situación sea capaz dentro de lo posible de solventar esta
situación, es lo siguiente:
- Tanque 1: Si en este tanque se produjese una alarma HI_HI_ACT esto
activaría la siguiente secuencia:

50
Figura 42: Secuencia de tratamiento de alarma de nivel muy alto para
el tanque 1
- Tanque 3: Si en este tanque se produjese una alarma HI_HI_ACT esto
activaría la siguiente secuencia:

51
Figura 43: Secuencia de tratamiento de alarma de nivel muy alto para
el tanque 3
El funcionamiento de estas 2 secuencias es el siguiente: En primer lugar, se
cierran las entradas de fluido del depósito, a continuación, se procede a vaciar
el depósito encendiendo las bombas de desagüe de los respectivos depósitos
y se establece un setpoint de 17 en los PIDs para que cuando acabe la
secuencia se encuentre a un nivel estable, cuando el depósito baja de 17cm la
secuencia acaba y devuelve el control de los actuadores a los lazos de control
de la planta.
2.2.2.3. Diseño de secuencias
Para diseñar una secuencia en delta V disponemos de 2 elementos principales,
el “Step” y la “transition” estos dos elementos nos permiten generar cualquier
secuencia anteriormente descrita.

52
Figura 44: Elementos disponibles para el diseño de una secuencia
Los “step” sirven para incluir cualquier número de acciones que quieras que
realice la planta llegado a este elemento mientras que la transition sirve para
incluir una serie de condiciones que deben cumplirse para poder pasar de un
step a otro.

53
Figura 45: Secuencia del tanque 21 implementada en delta V
En la secuencia de la figura 45 podemos ver como se ha realizado la secuencia,
podemos ver que entre 2 step siempre hay una transition necesaria para
movernos de un step a otro, si se requiere que no haya ninguna condición para
pasar de un step a otro sigue siendo necesario incluir una transition, aunque
en la condición de esta se escribirá “true” y con esto delta V entenderá que
debe pasar al siguiente step independientemente de lo que suceda.
En esta secuencia además tenemos 3 bloques de parámetros, el primero sirve
para arrancar la secuencia y los otros 2 para modificar el funcionamiento de
esta, esto es necesario hacerlo así si se quieren manipular desde el exterior.
En nuestro caso estos parámetros se utilizan para modificarlos desde el SCADA.

54
Para introducir una condición sobre una transition basta con dar doble clic
sobre esta y se abre el menú de la siguiente figura.
Figura 46: Propiedades del elemento transition
El cuadro que se abre son las propiedades del bloque en el podemos ver 2
cuadros en los que podemos introducir texto, el primero nos permite describir
lo que hace el elemento de forma opcional y en el segundo escribimos la
condición que queremos que se cumpla en esta transition. En el caso de la
figura tenemos la condición de transition T2 de la figura 45 que básicamente
es que los sensores del tanque 21 detecten fluido por lo que se ha llenado el
tanque.
Por último, nos queda como introducir las acciones que queremos que lleve a
cabo cada step.

55
Figura 47: Propiedades de un step
Para introducir una nueva acción basta con clicar con el botón derecho en la
lista de acciones de la parte inferior de la figura 47, y dar en la opción de añadir
nueva acción o si se desea modificar una acción ya programada basta con dar
doble clic sobre ella y en ambos casos se abrirán las propiedades del bloque.
Para añadir la acción llegados a este punto basta con ir al cuadro de texto
“Action expression” y aquí escribimos todas las acciones que queramos
separadas unas de otras por punto y coma.
2.2.3. Lazos de control
Para realizar el control de todos los sistemas de la planta es necesario un
conjunto de bloques que junto con las secuencias permiten el correcto
funcionamiento de la planta.
2.2.3.1. Lazo de control del tanque 1
Este lazo contiene 2 partes diferenciables, una parte que es el control y otra
parte que es la gestión de alarmas.

56
Control
Figura 48: Modulo de control del tanque 1
En este lazo podemos diferenciar 2 tipos de control, un control continuo
mediante un PID para la bomba con variador y un control discreto para el
control de la electroválvula.
El control discreto consiste en un comparador con un parámetro llamado
“NIVELEV” que básicamente consiste en el nivel máximo que queremos tener
en el tanque 1, de forma que la electroválvula permanecerá abierta a menos
que se supere dicho valor.
El control PID consiste en un lazo simple.
Para funcionar correctamente ha sido necesario sintonizar el PID
correctamente para ello se ha utilizado un programa que viene incluido dentro
del software del Delta V, InSight, este programa lo que hace es abrirte la
siguiente ventana:

57
Figura 49: Sintonización de un PID mediante Insight
En esta ventana nos aparece un gráfico que nos indica, en amarillo la
referencia, en rojo el valor real que estamos midiendo y en verde la salida del
PID, debajo de esto tenemos una serie de daros que nos permite programar 2
cosas, por una parte, el ensayo necesario que realiza este programa para
sintonizar el PID y por otro lado el tipo de PID que deseamos usar ya sea un PI,
PID con filtro, PID en serie, PD…
El ensayo que realiza el programa es va aumentando y disminuyendo la variable
manipulada durante unos determinados periodos de tiempo comenzando un
con un tiempo relativamente grande (según hayas determinado el tipo de
proceso) y va haciendo intervalos cada vez más pequeños hasta que obtiene
suficiente información.
Gestión de alarmas
Los bloques que se encargan de gestionar las alarmas hacen lo siguiente:
- Si el tanque llega a un nivel demasiado alto se activa un parámetro
llamado HI_ACT este parámetro va a un bloque NOT y de ahí va por un
lado a un bloque AND cuyas entradas son la salida del comparador que
activa la electroválvula y dicho parámetro negado de forma que al
activarse este parámetro la salida del bloque AND sea 0 y no pueda
activarse la electroválvula y por otro lado va a un multiplicador cuya otra
entrada es la salida del PID que controla el variador y de la misma forma

58
de antes tenemos que si se activa esta alarma la salida del PID se
multiplica por 0 haciendo imposible activar el variador, de esta forma
una vez que dicha alarma se activa no es posible mediante los
actuadores de la planta seguir introduciendo fluido en el Tanque 1.
- Si el tanque llega un nivel demasiado bajo al cual las bombas de salida
si se encendieran no tuviesen agua que bombear se activa la alarma
LOW_ACT, esta alarma lo que hace es activar la electroválvula usando
un bloque OR a la salida del comparador. En la hipotética situación en
la que tanto la alarma de nivel bajo como la de nivel alto se activaran la
de nivel alto tiene prioridad sobre la de nivel bajo ya que se considera
preferible que el depósito se vacié a que se desborde.
Este lazo contiene 2 partes diferenciables, una parte que es el control y otra
parte que es la gestión de alarmas.
Control
Figura 50: Modulo de control del tanque 3

59
Este lazo de control funciona igual que el del tanque 1 pero se controla la
bomba 6 de forma discreta, y la válvula neumática de forma continua, en este
caso tenemos la bomba 6 para disminuir el nivel y la válvula para aumentarlo,
como posibles perturbaciones tenemos las bombas 3 y 4 que descargaran
fluido según les indique la secuencia y la bomba 5 que está controlada por el
lazo del tanque 1.
Gestión de alarmas
Las alarmas en este tanque funcionan de la siguiente manera:
- Nivel demasiado alto, si esto ocurre utilizando el parámetro HI_ACT se
bloquea la entrada por la válvula de la misma manera que en el tanque
1 con la bomba 5 y se cierran las bombas 3 y 4.
- Nivel demasiado bajo, si esto ocurre se activa LOW_ACT este parámetro
bloquea la bomba 6 igual que la electroválvula en el tanque 1 y bloquea
también la bomba 5.
Figura 51: Control de temperatura del tanque 21

60
Este lazo de control consiste en un PID configurado en lazo simple, pero con 2
medidas de seguridad, en primer lugar, tenemos que si el sensor de la parte
superior del tanque no detecta agua no se pueden encender las resistencias,
esto se ha hecho así para evitar que las resistencias se dañen cuando los
tanques están vacíos. La segunda medida de seguridad que se ha tomado es
un limite en la temperatura, es decir se ha colocado como temperatura máxima
45 ºC, cuando se supera esta temperatura se activa una alarma que apaga las
resistencias, esto se ha hecho así debido a que el material de los tanques es
capaz de soportar 60ºC por ello se ha limitado dejando un margen de
seguridad.
Figura 52: Control de temperatura del tanque 22
El funcionamiento es idéntico al del tanque 21.

61
2.2.3.5. Propiedades de los módulos de control
Para que todo el control funcione correctamente es necesario configurar bien
las propiedades de cada módulo, para ello se dispone de las siguientes
opciones:
Figura 53: Propiedades de un módulo parte 1
En el primer recuadro podemos ver el tipo de objeto, su última modificación y
quien lo ha modificado, además podemos añadirle una descripción. En el
segundo podemos modificar el periodo de actualización.

62
Figura 54: Propiedades de un módulo parte 2
En el tercero tenemos que asignarle las ventanas graficas para el control, es
decir si tenemos un scada que realiza un control o supervisión sobre este
módulo debemos asignarle en el primer recuadro, para asignarle otro
secundario o alguna vista detallada en el segundo y por último en el tercero
podemos asignarle un faceplate en el caso de que tengamos un PID.
Por último, la cuarta ventana sirve para asignar el módulo a un controlador,
podemos verificar si está todo bien y descargar el programa en dicho
controlador
2.3. SCADA
2.3.1. Descripción general
Para visualizar la planta disponemos de un SCADA desde el que podemos ver
y controlar en tiempo real todos los actuadores y sensores de la planta.

63
Figura 55: Scada
En la figura 55 se puede ver cómo es la ventana de control, desde la cual se
puede observar el nivel de los 4 depósitos, del 1 y el 3 se ve de manera exacta
y en los 21 y 22 se ve hasta qué punto se ha detectado fluido, es decir tenemos
2 recuadros azules, si el sensor de abajo detecta fluido el rectángulo inferior se
hará visible y si es el superior pues será el recuadro superior el que se hará
visible.
A su vez vemos también la temperatura de los 4 tanques, así como los
actuadores que pueden influir en cada uno de los depósitos.
Disponemos de un conjunto de botones que nos permiten modificar los
parámetros de las secuencias, por ejemplo, para le secuencia 21 disponemos
de un botón que nos da la opción de activar o desactivar la secuencia, este es
el botón “SECUENCIA T21” y de otros 2 botones “Temperatura” y “Tiempo” que
nos permiten modificar la temperatura de operación de la secuencia y el tiempo
que queremos mantener el fluido a dicha temperatura.
Además de poder modificar los parámetros de las secuencias disponemos de
un botón, “Nivel Máximo T1” que nos permite modificar el nivel para el cual una
vez superado se cierra la electroválvula.
Para accionar un actuador, por ejemplo, una bomba basta con clicar sobre ella
y se abrirá un menú que nos ofrecerá 2 opciones, apagar o encender por lo que
clicando en cada opción podremos encender o apagar la bomba.
En la parte inferior de la figura 54 podemos observar el conjunto de alarmas
que se dan en la planta pueden ser desde alarmas de comunicación, alarmas

64
propias del delta v o alarmas que hayan sido programadas por el usuario
previamente.
Pero este menú solo es válido para los sistemas discretos si queremos
modificar un control continuo es necesario un “faceplate”, esto es un menú
como el de la siguiente figura:
Figura 56: Faceplate
En este menú podemos ver las siguientes cosas:
Por un lado tenemos dos “barras” una azul y una amarilla, la azul se trata de la
señal que mandamos al actuador del 0 al 100%, la amarilla se trata de la
variable que queremos controlar, a su vez sobre estas barras disponemos de 2
flechas, la azul sirve para en modo manual poder controlar el actuador, es decir,
clicando sobre ella y arrastrándola sobre la barra podemos enviar la señal al
actuador, la blanca sirve para indicar el setpoint al controlador. A la izquierda
de las barras tenemos 3 botones: AUTO, MAN y Mode… estos sirven para poner

65
el control en modo automático, manual y otros modos respectivamente debajo
de estos botones tenemos en orden descendente el modo actual y el modo
objetivo en dos pantallas pequeñas. De los botones de la parte inferior cabe
destacar 2, empezando por la derecha, el segundo nos da un histórico de la
variable controlada mientras que el tercero nos abre el diagrama de bloques
que forman el control de dicha variable.
El Scada además de esto nos indica también las alarmas que se activan en
nuestra planta que hayan sido marcadas para su supervisión. Para marcar las
alarmas para su supervisión se debe ir al bloque que active la alarma que se
desea supervisar y dar la opción administrar alarmas, se abrirá un cuadro como
el siguiente:
Figura 57: Gestión de alarmas
En este cuadro nos aparecen todas las alarmas disponibles en una lista,
seleccionando cada una de ellas podemos habilitarlas, cambiarles el nombre,
darles prioridad y limitar su aparición.
Una vez habilitadas dependiendo de que bloque sea aparecerán en los
siguientes sitios:
- Si son alarmas del bloque PID aparecerán en el faceplate (ver figura x)
- Si son alarmas de otro tipo aparecerán en la barra de debajo del Scada
(ver figura x)
A parte de estas alarmas delta v posee las suyas propias, estas van desde la
comunicación con los diferentes sensores y actuadores hasta el

66
funcionamiento del propio controlador. Estas alarmas aparecerán también en
la barra de debajo del Scada.
A su vez para una mejor visualización se ha creado para las alarmas de
funcionamiento, es decir para las de nivel de los tanques un recuadro en la que
se ve que alarma se ha activado y que acciones se han tomado
automáticamente:
Figura 58: Alarmas de nivel
Estos recuadros solo son visibles si una de estas alarmas esta activa.
El Scada a su vez posee otra ventana en la que podemos ver los históricos de
los PID es decir podemos ver el progreso del nivel y la temperatura de los
tanques 1 y 3 así como la temperatura del 21 y 22.

67
Figura 59: Históricos de nivel
Figura 60: Históricos de temperatura
2.3.2. Diseño del scada
Para el diseño del scada se utiliza el delta opérate configure, que se ve en la
siguiente figura:
Figura 61: Delta operate configure

68
Dentro de esta vista podemos diseñar cada componente del scada, se dispone
de un conjunto de símbolos ya diseñados como tanques, bombas, resistencia,
turbinas… que se pueden incluir a tu scada, algunos de estos símbolos son
animados, es decir que se les puede asignar una variable y cambian en función
de ella.
En nuestro caso se ha procedido a diseñar un depósito similar a la planta y se
han añadido las animaciones. Para añadir animaciones basta con hacer clic
derecho sobre un objeto y abrir la opción “Animations” y se abrirá una ventana
como en la siguiente imagen:
Figura 62: Opciones de animación
Como se ve en la imagen disponemos de varios tipos de animaciones, podemos
programar por ejemplo que este bloque sea visible solo si se cumple una
condición, por ejemplo, este es el caso de los bloques rojos, estos son visibles
si se cumple que el parámetro de la alarma que representan esta activo.

69
Figura 63: Animación de visibilidad
También disponemos de una animación que nos permite modificar la altura o
la anchura de un objeto en función de una variable, por ejemplo, este es el caso
del recuadro azul de los depósitos, en ellos se ha programado una animación
que modifique la altura del recuadro en función del nivel del tanque para ello
es necesario definir la escala en la que oscila dicha variable.
Figura 64: Animación de escalado

70
Otra animación nos permite cambiar de color un objeto en función de una
variable, es decir nos permite generar una tabla con los diferentes valores (o
intervalos) para los cuales queremos un determinado valor, por ejemplo, esto
se ha utilizado para que cuando se encienda una bomba esta y la tubería por
la que circula el fluido se vuelva de color azul mientras que cuando esta
desactivada permanece de color gris.
Figura 65: Animación de cambio de color
La última animación utilizada ha sido el “clic” está básicamente nos permite
modificar una variable cuando clicamos sobre un objeto, por ejemplo, esto lo
utilizamos para accionar las bombas y la electroválvula.

71
Figura 66: Animación de clic
Basta con seleccionar la variable a modificar y los valores que esta pueda tener.
Otros elementos que podemos introducir en nuestro scada son los bloques de
datos, básicamente son unos caracteres a los cuales asignamos una variable
y estos nos muestran su valor en tiempo real
Por último, nos quedan los faceplate, estos son un objeto a los que hay que
asignarles un diseño de faceplate, una vez asignados cuando están
funcionando te permiten al clicar sobre ellos abrir la ventana de faceplate
correspondiente. También nos muestran en tiempo real la variable controlada
y la manipulada
Con este conjunto de elementos podemos crear un scada para controlar una
planta, pero además de estos disponemos de otros elementos para alguna
aplicación especifica como, por ejemplo:
- Los histogramas estos bloques nos muestran la evolución en el tiempo
de una o más variables.

72
Figura 67: Histograma
Para configurarles basta con asignarles la variable que se quiere
visualizar, también permiten configurar la escala del eje y el nombre de
cada eje y el color de cada variable, todo esto se realiza en la siguiente
ventana:
Figura 68: Configuración del histograma

73
- Los bloques de resumen de alarmas estos nos permiten introducir listas
que no dejan ver las alarmas que han surgido a lo largo del tiempo
Figura 69: Histórico de alarmas
- Bloques de navegación estos nos permiten movernos e interaccionar
con las diferentes ventanas del scada
Figura 70: Bloque de navegación
- Fecha y hora nos muestran la hora y la fecha del sistema
Figura 71: Bloque de fecha y hora
Para que todo lo anterior funcione correctamente hay que asignar todos los
módulos de control a la ventana grafica del scada, para hacer esto es necesario
asignar el Scada en las propiedades de cada módulo de control, como se ha
explicado anterior mente en el apartado de propiedades de los módulos

75
3. Conclusiones
En conclusión, se ha implementado un sistema de control distribuido comercial
en una planta con 2 tipos de procesos, batch y continuos.
Se han utilizado para la instrumentación varios sistemas de comunicación,
tanto la clásica comunicación analógica de 4-20mA a la comunicación
mediante un bus de campo digital, Fieldbus Foundation.
Se han utilizado comparadores para controlar los procesos discretos y PIDs
para los procesos continuos.
Se ha creado un sistema de seguridad que gestiona un sistema de alarmas que
evitan cualquier situación crítica.
Se ha diseñado un SCADA de la planta mediante el cual podemos realizar la
supervisión y el control de todos los elementos de la planta.

77
4. Bibliografía
- Manual de usuario del sistema Delta V
- Apuntes de la asignatura Control de procesos
- Apuntes de la asignatura Control y comunicaciones Industriales
- https://www.emerson.com/es-es/automation/deltav
- http://www.emerson.com/es-es/automation/rosemount

79
5. Anexos
Como anexos se incluyen las diferentes hojas de datos de toda la
instrumentación de la planta.

TFG-P-873.pdf

Más contenido relacionado

Similar a TFG-P-873.pdf (20)

Último (20)

TFG-P-873.pdf
