COMUNICACIONES ELECTRÓNICAS
INTRODUCCIÓN A LAS COMUNICACIONES
ELECTRÓNICAS
1.- Conceptos y definiciones básicas
Mensaje Señal de Señal Señal Señal de Mensaje
entrante entrada transmitida recibida salida saliente
• Elementos de un sistema de comunicación
Transductor
de entrada
Transmisor Canal Receptor
Transductor
de salida
– Origen: genera el mensaje
Distorsión
y ruido
– Transductor de entrada: convierte el mensaje de entrada a una señal
física (señal en banda-base)
– Transmisor: adecua la señal para su transmisión (conversión A/D,
modulación, pre-énfasis, etc.)
– Canal: medio físico de transmisión (atenúa la señal, la distorsiona, …)
• En la transmisión la señal se contamina con ruido
– Receptor: deshace las operaciones efectuadas por el transmisor
• La señal recibida es la transmitida distorsionada más la señal ruido
– Transductor de salida: reconvierte el mensaje a su forma original
– Destino: procesa el mensaje recibido
Conceptos y definiciones básicas
• Clasificación de los mensajes:
– Digitales: mensajes conformados en base a un alfabeto de símbolos
discretos (morse, teletipo, texto escrito):
• Binarios: dos símbolos (dos amplitudes)
• M-arios: M-símbolos (M-amplitudes)
– Analógicos: mensajes formados en base a un continuo de valores
(imagen, sonido, temperatura) :
• La forma de onda varía continuamente con el valor del mensaje
• Ventajas de los mensajes digitales
– Robustez: en la recepción, son más robustos frente a los efectos del
canal
• La información no está codificada en la forma de onda sino en la existencia
o no de un pulso
– Regeneración: efecto regenerativo de los repetidores digitales
• Se puede reconstruir la forma original de los pulsos a lo largo del canal
• Se elimina el efecto acumulativo de la distorsión y ruido del canal
Conceptos y definiciones básicas
• Medios de transmisión:
– Medios guiados:
• Ejemplo: pares trenzados, fibras ópticas.
– Medios no guiados:
• Ejemplo: el aire, el mar o el vacío.
• Tipos enlaces:
– Enlace directo:
• Sin dispositivo intermedio.
– Punto a punto:
• Enlace directo.
• Sólo dos dispositivos comparten el medio.
– Multipunto:
• El mismo medio es compartido por más de dos dispositivos.
Conceptos y definiciones básicas
• Simplex:
– Un único sentido.
• Ejemplo: televisión.
• Half-duplex:
– Ambas estaciones pueden transmitir, pero no
simultáneamente.
• Ejemplo: radio de la policía.
• Full-duplex:
– Ambas estaciones pueden transmitir al mismo tiempo.
• Ejemplo: teléfono
Teoría de señales y comunicación
de datos
• Conceptos en el dominio temporal:
– Señal continua:
• La señal varía de forma continua con el tiempo.
– Señal discreta:
• La intensidad se mantiene constante durante un determinado
intervalo de tiempo, tras el cual la señal cambia a otro valor
constante.
– Señal periódica:
• Se repite un patrón a lo largo del tiempo.
– Señal no periódica:
• No se repite un patrón a lo largo del tiempo.
mpo
mpo
Amplitud
(voltios)
Amplitud
(voltios)
A
(V)
Señales continua y discreta.
Señales periódicas
Tiempo
(a) Continua; no Periódica
Tie
Periodo = T =
1/f
A
(V)
(b) Continua; Periódica
Tiempo
(c) Discreta; no Periódica
Tie
Periodo = T =
1/f
(d) Discreta; Periódica
Onda sinusoidal
• Amplitud de pico (A):
– Valor máximo de la señal.
– Voltios.
• Frecuencia (f):
– Razón a la que la señal se repite.
– Hertzios (Hz) o ciclos por segundo.
– Periodo: tiempo transcurrido entre dos repeticiones
consecutivas de la señal (T).
T = 1/f
• Fase (φ):
– Posición relativa de la señal dentro de un periodo.
Ondas sinusoidales variables
1,0 1,0
0,5 0,5
0,0 0,0
-0,5 -0,5
-1,0
0,0 0,5 1,0 1,5 s
-1,0
0,0 0,5 1,0 1,5 s
1,0 1,0
0,5 0,5
0,0 0,0
-0,5 -0,5
-1,0 -1,0
0,0 0,5 1,0 1,5 s 0,0 0,5 1,0 1,5 s
Longitud de onda
• λ longitud de onda en metros
• Si una señal se propaga a una velocidad v:
– λ = v T
– λ f = v
– c = 3 x 108 metros por segundo (velocidad igual a la de
la luz en el espacio libre).
Teoría de las señales y
comunicación de datos
• Transmisión de información: Variaciones de tensiones o
corrientes, f (t): señales
• Métodos de análisis:
– Dominio del tiempo
• Variaciones temporales de la señal
• Señales continuas o discretas
– periodicidad
» s(t+T) =s(t) -4<t<4
– parámetros
» Amplitud
» Frecuencia
» Fase
– Análisis no adecuado para señales complejas
– Dominio de la frecuencia
Descomposición de la señal en componentes
de diferentes frecuencias (análisis de Fourier)

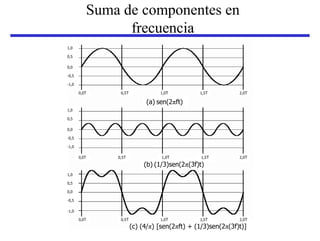

Suma de componentes en
frecuencia
1,0
0,5
0,0
-0,5
-1,0
1,0
0,0T 0,5T 1,0T
(a) sen(2πft)
1,5T 2,0T
0,5
0,0
-0,5
-1,0
0,0T 0,5T 1,0T 1,5T 2,0T
(b) (1/3)sen(2π(3f)t)
1,0
0,5
0,0
-0,5
-1,0
0,0T 0,5T 1,0T 1,5T 2,0T
(c) (4/π) [sen(2πft) + (1/3)sen(2π(3f)t)]
Conceptos del dominio de la
frecuencia
• La señal puede estar compuesta de muchas
frecuencias.
• Los componentes son ondas sinusoidales.
• Se puede demostrar, usando el análisis de Fourier,
que cualquier señal está constituida por
componentes sinusoidales.
• Se pueden expresar funciones en el dominio de la
frecuencia.
Dominio de
la frecuencia. Ejemplos

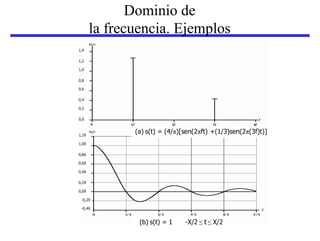

Dominio de
la frecuencia. Ejemplos
1,4
1,2
1,0
0,8
0,6
0,4
0,2
0,0
1,2X
(a) s(t) = (4/π)[sen(2πft) +(1/3)sen(2π(3f)t)]
1,0X
0,8X
0,6X
0,4X
0,2X
0,0X
-0,2X
-0,4X
(b) s(t) = 1 -X/2 ≤ t ≤ X/2
Espectro y ancho de banda
• Espectro:
– Conjunto de frecuencias que constituyen una señal.
• Ancho de banda absoluto (BW absoluto):
– Anchura del espectro.
• Ancho de banda efectivo (BW):
– O simplemente ancho de banda.
– Banda de frecuencias relativamente estrecha que
contiene la mayor parte de energía.
• Componente continua (dc):
– Componente de frecuencia cero.
Señal con componente continua
2,0
1,5
1,0
0,5
0,0
0,0T
0,5T 1,0T 1,5T 2,0T
(a) s(t) = 1 + 4 (4/π)[sen(2πft) + (1/3)sen(2π(3f)t)]
1,4
1,2
1,0
0,8
0,6
0,4
0,2
0,0
Velocidad de transmisión y ancho
de banda
• Cualquier sistema de transmisión sólo puede
transferir una banda limitada de frecuencias.
• Esto limita la velocidad de transmisión máxima en
el medio.
• El ancho de banda de transmisión unas veces
viene impuesto por el medio, otras por los equipos
de tx y rx, y otras por regulaciones administrativas
• Distinciones importantes:
– BW efectivo y BW absoluto.
– BW del sistema y BW de la señal.
Velocidad de transmisión y ancho
de banda: Ejemplos
2.- Transmisión de datos analógicos
y digitales
• Datos:
– Entidades capaces de transportar información.
• Analógicos:
– Valores en algún intervalo continuo.
– Ejemplos: el vídeo y la voz.
• Digitales:
– Valores discretos.
– Ejemplos: los textos o los números enteros.
• Señales:
– Representaciones ópticas, eléctricas o electromagnéticas de datos.
• Transmisión:
– Comunicación de datos mediante la propagación y el
procesamiento de señales.
Espectro acústico (analógico)
2
Razón
de
potencias
en
decibelios
Límite superior de la
banda de radio FM
Límite superior de la
banda de radio AM
Canal telefónico
Música
Rango
dinámico
aproximado
de la voz
Voz Rango
dinámico
aproximado
de la música
Ruido
Frecuencia
Señales

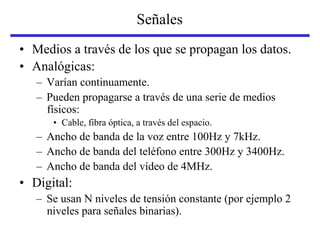

• Medios a través de los que se propagan los datos.
• Analógicas:
– Varían continuamente.
– Pueden propagarse a través de una serie de medios
físicos:
• Cable, fibra óptica, a través del espacio.
– Ancho de banda de la voz entre 100Hz y 7kHz.
– Ancho de banda del teléfono entre 300Hz y 3400Hz.
– Ancho de banda del vídeo de 4MHz.
• Digital:
– Se usan N niveles de tensión constante (por ejemplo 2
niveles para señales binarias).
Datos y señales
• Normalmente, se usan señales analógicas para
representar datos analógicos, y señales digitales
para representar datos digitales.
• Los datos digitales se pueden representar mediante
señales analógicas:
– Modems.
• Los datos analógicos se pueden representar
mediante señales digitales:
– Compact Disc.
Señalización analógica de datos
analógicos y digitales
Señales analógicas: Representan datos mediante una onda
electromagnética que varía continuamente.
Datos analógicos (ondas
sonoras de voz)
Señal analógica
Teléfono
Datos digitales (pulsos
de tensión binarios)
Modem
Señal analógica
(modulada sobre una
frecuencia portadora)
Señalización digital de datos
analógicos y digitales
Señales digitales: Representan datos mediante una secuencia
de pulsos de tensión.
Señal analógica Señal digital
Dato digital Señal digital
Transmisor
digital
Transmisión analógica
• Transmisión de las señales analógicas
independientemente de su contenido.
• Pueden ser datos analógicos o digitales.
• Se atenúa con la distancia.
• Incluye amplificadores que inyectan energía a la
señal.
• También amplifica el ruido.
Transmisión digital
• Depende del contenido de la señal.
• La atenuación, el ruido y otros aspectos negativos
pueden afectar a la integridad de los datos
transmitidos.
• Se usan repetidores:
– El repetidor recibe una señal.
– Regenera el patrón de ceros y unos.
– Los retransmite.
• Se evita la atenuación.
• El ruido no es acumulativo.
Ventajas de la transmisión digital
• Tecnología digital:
– Disminución del coste en las tecnologías LSI/VLSI.
• Integridad de los datos:
– Transmisión de datos a distancias mayores utilizando líneas de calidad
inferior.
• Utilización de la capacidad:
– El tendido de líneas de transmisión de banda ancha es económico.
– Alto grado de multiplexación más fácil usando técnicas digitales.
• Seguridad y privacidad:
– Técnicas de encriptación.
• Integración:
– El tratamiento de datos analógicos y digitales es similar.
3.- Perturbaciones en la transmisión
• Puede que la señal que se recibe difiera de la señal
transmitida.
• Señales analógicas - degradación de la calidad de
la señal.
• Señales digitales - bits erróneos.
• Las perturbaciones más significativas son:
– La atenuación y la distorsión de atenuación.
– La distorsión de retardo.
– El ruido.
Atenuación
• La energía de la señal decae con la distancia.
• Depende del medio.
• La señal recibida:
– Debe tener suficiente energía para ser detectada.
– Para ser percibida sin error, debe conservar un nivel
suficientemente mayor que el ruido. Relación
señal/ruido (S/N).
• La atenuación es una función creciente de la
frecuencia.
Atenuación y distorsión de la
atenuación
• Dependencia de la frecuencia:
– Ejemplo: línea telefónica (B=3000 kHz)
• Solución: Ecualización (“pupinización”)
Atenuación en las transmisión de
microondas
• Una señal transmitida en el aire no se atenúa
exponencialmente como en el caso de las líneas de
transmisión.
• La energía disminuye en razón inversa al cuadrado
de la distancia transmitida.
• Los efectos de agentes atmosféricos atenúan
mucho la señal.
• Diferentes capas de temperatura y humedad de la
atmósfera producen refracción de las ondas.
Distorsión de retardo
• Diferente velocidad de propagación en función de
la frecuencia
– Distorsión intersimbólica
Distorsión de retardo
• Sólo se da en los medios guiados.
• La velocidad de propagación varía con la
frecuencia.
Ruido
• Señales adicionales que se insertan entre el emisor
y el receptor.
• Ruido térmico:
– Se debe a la agitación térmica de los electrones.
– Uniformemente distribuido.
– Ruido blanco.
• Ruido de intermodulación:
– Señales a frecuencias que resultan de sumar o restar dos
frecuencias originales que comparten el mismo medio.
Ruido
• Diafonía:
– Acoplamiento electromagnético entre las líneas que transportan
señales.
• Ruido impulsivo:
– Pulsos o picos irregulares.
– Ejemplo: perturbaciones electromagnéticas externas.
– De corta duración.
– De amplitud grande.
• Eco:
– Generado por el desadaptación de impedancias en la línea:
• Supresores de eco
4.- Capacidad del canal
• Tasa máxima de información que se puede enviar
por la línea
• Se mide en bits/seg (bps)
• Criterio de Nyquist
– Señal binaria:
• Ancho de banda W (Hz)
• C = 2 W bps
– Señal con M valores
• Ancho de banda W (Hz)
• C = 2 W log2 M bps
Señales en un canal con ruido.
Teorema de Shannon
• Shannon (1948) comprobó que la capacidad de un canal
con ruido (ruido blanco gaussiano) viene dada por:
C=W·log2(1+S/N)
W=ancho de banda del canal (Hz)
S/N= potencia señal/potencia ruido (mW/mW)
• Ruido blanco gaussiano
– Amplitud de la señal de ruido varía aleatoriamente alrededor de
cierto nivel con una distribución gaussiana
– Contiene por igual un promedio de todas las frecuencias
espectrales
– N=KTW
– También se llama ruido térmico porque es debido a la vibración de
átomos y moléculas en un circuito electrónico. Aumenta con la
temperatura

Más contenido relacionado

PPTX
Transmision de datos
PDF
Desarrollo fase 1
PPTX
301121 21 presentacion_act.1_dennixbarrios
PPTX
301121 21 presentacion_act.1_dennixbarrios
PPTX
Transmisión de datos
PDF
301121 a 224_jonathan_caicedo_uni
DOCX
Cesar giraldo individual
PDF
Redeslocales johanagaitangrupo301121 a_224
Transmision de datos
Desarrollo fase 1
301121 21 presentacion_act.1_dennixbarrios
301121 21 presentacion_act.1_dennixbarrios
Transmisión de datos
301121 a 224_jonathan_caicedo_uni
Cesar giraldo individual
Redeslocales johanagaitangrupo301121 a_224

Similar a Clase01.pdf (20)

PPTX
Fase 1 planificación
DOCX
Act reconocimiento redes locales basicos
PPTX
Introducción a las Redes de Computadores
DOCX
Fase1 fabio arce
DOCX
Fase1 fabio arce
PDF
Introducción a las redes de ordenadores
PPT
Redes i unidad i - clase2
PDF
Trabajo de redes fase 1
DOCX
Producto fase 1
DOCX
Diego quijano act_individual
DOCX
Diego quijano act_individual
PDF
Aporteindividual wilmar fuerte
PPTX
Presentación redes locales basico
PPTX
Presentación1 redes locales basico
PPTX
Presentación1 redes locales basico
PPTX
Presentación redes locales basico
PDF
Redes locales basicas
DOCX
CONCEPTO SOBRE REDES_KELVIN CANO E ISAURA VILLAREAL
DOCX
Redes locales Basico
PDF
DIFERENCIA ENTRE DATO Y SEÑAL
Fase 1 planificación
Act reconocimiento redes locales basicos
Introducción a las Redes de Computadores
Fase1 fabio arce
Fase1 fabio arce
Introducción a las redes de ordenadores
Redes i unidad i - clase2
Trabajo de redes fase 1
Producto fase 1
Diego quijano act_individual
Diego quijano act_individual
Aporteindividual wilmar fuerte
Presentación redes locales basico
Presentación1 redes locales basico
Presentación1 redes locales basico
Presentación redes locales basico
Redes locales basicas
CONCEPTO SOBRE REDES_KELVIN CANO E ISAURA VILLAREAL
Redes locales Basico
DIFERENCIA ENTRE DATO Y SEÑAL
Publicidad

Más de WilsonRodrguez18 (11)

PPTX
YAGI.pptx
PPTX
creatividad.pptx
PDF
exposicionhuelga-130328222708-phpapp01.pdf
PPT
145180.ppt
PPT
Dr Jaime Cuzquen Carnero.PPT
PPTX
wcms_853203.pptx
PPTX
lainteligencia.pptx
PPTX
lainteligencia-120531215036-phpapp01.pptx
DOCX
FUNCIONAMIENTO_DE_UNA_COCINA_ELECTRICA_D (1).docx
PPTX
Presentacion del Sr Ramon Abasolo (1).pptx
PPT
EXPOSICION inteligencia artificial.ppt
YAGI.pptx
creatividad.pptx
exposicionhuelga-130328222708-phpapp01.pdf
145180.ppt
Dr Jaime Cuzquen Carnero.PPT
wcms_853203.pptx
lainteligencia.pptx
lainteligencia-120531215036-phpapp01.pptx
FUNCIONAMIENTO_DE_UNA_COCINA_ELECTRICA_D (1).docx
Presentacion del Sr Ramon Abasolo (1).pptx
EXPOSICION inteligencia artificial.ppt
Publicidad

Último (20)

PDF
Esc. Sab. Lección 7. El pan y el agua de vida.pdf
PDF
Aqui No Hay Reglas Hastings-Meyer Ccesa007.pdf
PDF
Cronograma de clases de Práctica Profesional 2 2025 UDE.pdf
PDF
2.0 Introduccion a processing, y como obtenerlo
PDF
Unidad de Aprendizaje 5 de Educacion para el Trabajo EPT Ccesa007.pdf
DOCX
PLANES DE área ciencias naturales y aplicadas
PDF
IPERC...................................
PDF
5°-UNIDAD 5 - 2025.pdf aprendizaje 5tooo
DOCX
V UNIDAD - SEGUNDO GRADO. del mes de agosto
PDF
Iniciación Al Aprendizaje Basado En Proyectos ABP Ccesa007.pdf
PDF
Gasista de unidades unifuncionales - pagina 23 en adelante.pdf
PDF
Nadie puede salvarte excepto Tú - Madame Rouge Ccesa007.pdf
PDF
Mi Primer Millon - Poissant - Godefroy Ccesa007.pdf
PDF
Aumente su Autoestima - Lair Ribeiro Ccesa007.pdf
PDF
MATERIAL DIDÁCTICO 2023 SELECCIÓN 1_REFORZAMIENTO 1° BIMESTRE_COM.pdf
PDF
Integrando la Inteligencia Artificial Generativa (IAG) en el Aula
PDF
EL aprendizaje adaptativo bajo STEM+H.pdf
PPTX
Presentación de la Cetoacidosis diabetica.pptx
PDF
Unidad de Aprendizaje 5 de Matematica 1ro Secundaria Ccesa007.pdf
PDF
el - LIBRO-PACTO-EDUCATIVO-GLOBAL-OIEC.pdf
Esc. Sab. Lección 7. El pan y el agua de vida.pdf
Aqui No Hay Reglas Hastings-Meyer Ccesa007.pdf
Cronograma de clases de Práctica Profesional 2 2025 UDE.pdf
2.0 Introduccion a processing, y como obtenerlo
Unidad de Aprendizaje 5 de Educacion para el Trabajo EPT Ccesa007.pdf
PLANES DE área ciencias naturales y aplicadas
IPERC...................................
5°-UNIDAD 5 - 2025.pdf aprendizaje 5tooo
V UNIDAD - SEGUNDO GRADO. del mes de agosto
Iniciación Al Aprendizaje Basado En Proyectos ABP Ccesa007.pdf
Gasista de unidades unifuncionales - pagina 23 en adelante.pdf
Nadie puede salvarte excepto Tú - Madame Rouge Ccesa007.pdf
Mi Primer Millon - Poissant - Godefroy Ccesa007.pdf
Aumente su Autoestima - Lair Ribeiro Ccesa007.pdf
MATERIAL DIDÁCTICO 2023 SELECCIÓN 1_REFORZAMIENTO 1° BIMESTRE_COM.pdf
Integrando la Inteligencia Artificial Generativa (IAG) en el Aula
EL aprendizaje adaptativo bajo STEM+H.pdf
Presentación de la Cetoacidosis diabetica.pptx
Unidad de Aprendizaje 5 de Matematica 1ro Secundaria Ccesa007.pdf
el - LIBRO-PACTO-EDUCATIVO-GLOBAL-OIEC.pdf

Clase01.pdf

  • 1. COMUNICACIONES ELECTRÓNICAS INTRODUCCIÓN A LAS COMUNICACIONES ELECTRÓNICAS
  • 2. 1.- Conceptos y definiciones básicas Mensaje Señal de Señal Señal Señal de Mensaje entrante entrada transmitida recibida salida saliente • Elementos de un sistema de comunicación Transductor de entrada Transmisor Canal Receptor Transductor de salida – Origen: genera el mensaje Distorsión y ruido – Transductor de entrada: convierte el mensaje de entrada a una señal física (señal en banda-base) – Transmisor: adecua la señal para su transmisión (conversión A/D, modulación, pre-énfasis, etc.) – Canal: medio físico de transmisión (atenúa la señal, la distorsiona, …) • En la transmisión la señal se contamina con ruido – Receptor: deshace las operaciones efectuadas por el transmisor • La señal recibida es la transmitida distorsionada más la señal ruido – Transductor de salida: reconvierte el mensaje a su forma original – Destino: procesa el mensaje recibido
  • 3. Conceptos y definiciones básicas • Clasificación de los mensajes: – Digitales: mensajes conformados en base a un alfabeto de símbolos discretos (morse, teletipo, texto escrito): • Binarios: dos símbolos (dos amplitudes) • M-arios: M-símbolos (M-amplitudes) – Analógicos: mensajes formados en base a un continuo de valores (imagen, sonido, temperatura) : • La forma de onda varía continuamente con el valor del mensaje • Ventajas de los mensajes digitales – Robustez: en la recepción, son más robustos frente a los efectos del canal • La información no está codificada en la forma de onda sino en la existencia o no de un pulso – Regeneración: efecto regenerativo de los repetidores digitales • Se puede reconstruir la forma original de los pulsos a lo largo del canal • Se elimina el efecto acumulativo de la distorsión y ruido del canal
  • 4. Conceptos y definiciones básicas • Medios de transmisión: – Medios guiados: • Ejemplo: pares trenzados, fibras ópticas. – Medios no guiados: • Ejemplo: el aire, el mar o el vacío. • Tipos enlaces: – Enlace directo: • Sin dispositivo intermedio. – Punto a punto: • Enlace directo. • Sólo dos dispositivos comparten el medio. – Multipunto: • El mismo medio es compartido por más de dos dispositivos.
  • 5. Conceptos y definiciones básicas • Simplex: – Un único sentido. • Ejemplo: televisión. • Half-duplex: – Ambas estaciones pueden transmitir, pero no simultáneamente. • Ejemplo: radio de la policía. • Full-duplex: – Ambas estaciones pueden transmitir al mismo tiempo. • Ejemplo: teléfono
  • 6. Teoría de señales y comunicación de datos • Conceptos en el dominio temporal: – Señal continua: • La señal varía de forma continua con el tiempo. – Señal discreta: • La intensidad se mantiene constante durante un determinado intervalo de tiempo, tras el cual la señal cambia a otro valor constante. – Señal periódica: • Se repite un patrón a lo largo del tiempo. – Señal no periódica: • No se repite un patrón a lo largo del tiempo.
  • 7. mpo mpo Amplitud (voltios) Amplitud (voltios) A (V) Señales continua y discreta. Señales periódicas Tiempo (a) Continua; no Periódica Tie Periodo = T = 1/f A (V) (b) Continua; Periódica Tiempo (c) Discreta; no Periódica Tie Periodo = T = 1/f (d) Discreta; Periódica
  • 8. Onda sinusoidal • Amplitud de pico (A): – Valor máximo de la señal. – Voltios. • Frecuencia (f): – Razón a la que la señal se repite. – Hertzios (Hz) o ciclos por segundo. – Periodo: tiempo transcurrido entre dos repeticiones consecutivas de la señal (T). T = 1/f • Fase (φ): – Posición relativa de la señal dentro de un periodo.
  • 9. Ondas sinusoidales variables 1,0 1,0 0,5 0,5 0,0 0,0 -0,5 -0,5 -1,0 0,0 0,5 1,0 1,5 s -1,0 0,0 0,5 1,0 1,5 s 1,0 1,0 0,5 0,5 0,0 0,0 -0,5 -0,5 -1,0 -1,0 0,0 0,5 1,0 1,5 s 0,0 0,5 1,0 1,5 s
  • 10. Longitud de onda • λ longitud de onda en metros • Si una señal se propaga a una velocidad v: – λ = v T – λ f = v – c = 3 x 108 metros por segundo (velocidad igual a la de la luz en el espacio libre).
  • 11. Teoría de las señales y comunicación de datos • Transmisión de información: Variaciones de tensiones o corrientes, f (t): señales • Métodos de análisis: – Dominio del tiempo • Variaciones temporales de la señal • Señales continuas o discretas – periodicidad » s(t+T) =s(t) -4<t<4 – parámetros » Amplitud » Frecuencia » Fase – Análisis no adecuado para señales complejas – Dominio de la frecuencia Descomposición de la señal en componentes de diferentes frecuencias (análisis de Fourier)
  • 12. Suma de componentes en frecuencia 1,0 0,5 0,0 -0,5 -1,0 1,0 0,0T 0,5T 1,0T (a) sen(2πft) 1,5T 2,0T 0,5 0,0 -0,5 -1,0 0,0T 0,5T 1,0T 1,5T 2,0T (b) (1/3)sen(2π(3f)t) 1,0 0,5 0,0 -0,5 -1,0 0,0T 0,5T 1,0T 1,5T 2,0T (c) (4/π) [sen(2πft) + (1/3)sen(2π(3f)t)]
  • 13. Conceptos del dominio de la frecuencia • La señal puede estar compuesta de muchas frecuencias. • Los componentes son ondas sinusoidales. • Se puede demostrar, usando el análisis de Fourier, que cualquier señal está constituida por componentes sinusoidales. • Se pueden expresar funciones en el dominio de la frecuencia.
  • 15. Dominio de la frecuencia. Ejemplos 1,4 1,2 1,0 0,8 0,6 0,4 0,2 0,0 1,2X (a) s(t) = (4/π)[sen(2πft) +(1/3)sen(2π(3f)t)] 1,0X 0,8X 0,6X 0,4X 0,2X 0,0X -0,2X -0,4X (b) s(t) = 1 -X/2 ≤ t ≤ X/2
  • 16. Espectro y ancho de banda • Espectro: – Conjunto de frecuencias que constituyen una señal. • Ancho de banda absoluto (BW absoluto): – Anchura del espectro. • Ancho de banda efectivo (BW): – O simplemente ancho de banda. – Banda de frecuencias relativamente estrecha que contiene la mayor parte de energía. • Componente continua (dc): – Componente de frecuencia cero.
  • 17. Señal con componente continua 2,0 1,5 1,0 0,5 0,0 0,0T 0,5T 1,0T 1,5T 2,0T (a) s(t) = 1 + 4 (4/π)[sen(2πft) + (1/3)sen(2π(3f)t)] 1,4 1,2 1,0 0,8 0,6 0,4 0,2 0,0
  • 18. Velocidad de transmisión y ancho de banda • Cualquier sistema de transmisión sólo puede transferir una banda limitada de frecuencias. • Esto limita la velocidad de transmisión máxima en el medio. • El ancho de banda de transmisión unas veces viene impuesto por el medio, otras por los equipos de tx y rx, y otras por regulaciones administrativas • Distinciones importantes: – BW efectivo y BW absoluto. – BW del sistema y BW de la señal.
  • 19. Velocidad de transmisión y ancho de banda: Ejemplos
  • 20. 2.- Transmisión de datos analógicos y digitales • Datos: – Entidades capaces de transportar información. • Analógicos: – Valores en algún intervalo continuo. – Ejemplos: el vídeo y la voz. • Digitales: – Valores discretos. – Ejemplos: los textos o los números enteros. • Señales: – Representaciones ópticas, eléctricas o electromagnéticas de datos. • Transmisión: – Comunicación de datos mediante la propagación y el procesamiento de señales.
  • 21. Espectro acústico (analógico) 2 Razón de potencias en decibelios Límite superior de la banda de radio FM Límite superior de la banda de radio AM Canal telefónico Música Rango dinámico aproximado de la voz Voz Rango dinámico aproximado de la música Ruido Frecuencia
  • 22. Señales • Medios a través de los que se propagan los datos. • Analógicas: – Varían continuamente. – Pueden propagarse a través de una serie de medios físicos: • Cable, fibra óptica, a través del espacio. – Ancho de banda de la voz entre 100Hz y 7kHz. – Ancho de banda del teléfono entre 300Hz y 3400Hz. – Ancho de banda del vídeo de 4MHz. • Digital: – Se usan N niveles de tensión constante (por ejemplo 2 niveles para señales binarias).
  • 23. Datos y señales • Normalmente, se usan señales analógicas para representar datos analógicos, y señales digitales para representar datos digitales. • Los datos digitales se pueden representar mediante señales analógicas: – Modems. • Los datos analógicos se pueden representar mediante señales digitales: – Compact Disc.
  • 24. Señalización analógica de datos analógicos y digitales Señales analógicas: Representan datos mediante una onda electromagnética que varía continuamente. Datos analógicos (ondas sonoras de voz) Señal analógica Teléfono Datos digitales (pulsos de tensión binarios) Modem Señal analógica (modulada sobre una frecuencia portadora)
  • 25. Señalización digital de datos analógicos y digitales Señales digitales: Representan datos mediante una secuencia de pulsos de tensión. Señal analógica Señal digital Dato digital Señal digital Transmisor digital
  • 26. Transmisión analógica • Transmisión de las señales analógicas independientemente de su contenido. • Pueden ser datos analógicos o digitales. • Se atenúa con la distancia. • Incluye amplificadores que inyectan energía a la señal. • También amplifica el ruido.
  • 27. Transmisión digital • Depende del contenido de la señal. • La atenuación, el ruido y otros aspectos negativos pueden afectar a la integridad de los datos transmitidos. • Se usan repetidores: – El repetidor recibe una señal. – Regenera el patrón de ceros y unos. – Los retransmite. • Se evita la atenuación. • El ruido no es acumulativo.
  • 28. Ventajas de la transmisión digital • Tecnología digital: – Disminución del coste en las tecnologías LSI/VLSI. • Integridad de los datos: – Transmisión de datos a distancias mayores utilizando líneas de calidad inferior. • Utilización de la capacidad: – El tendido de líneas de transmisión de banda ancha es económico. – Alto grado de multiplexación más fácil usando técnicas digitales. • Seguridad y privacidad: – Técnicas de encriptación. • Integración: – El tratamiento de datos analógicos y digitales es similar.
  • 29. 3.- Perturbaciones en la transmisión • Puede que la señal que se recibe difiera de la señal transmitida. • Señales analógicas - degradación de la calidad de la señal. • Señales digitales - bits erróneos. • Las perturbaciones más significativas son: – La atenuación y la distorsión de atenuación. – La distorsión de retardo. – El ruido.
  • 30. Atenuación • La energía de la señal decae con la distancia. • Depende del medio. • La señal recibida: – Debe tener suficiente energía para ser detectada. – Para ser percibida sin error, debe conservar un nivel suficientemente mayor que el ruido. Relación señal/ruido (S/N). • La atenuación es una función creciente de la frecuencia.
  • 31. Atenuación y distorsión de la atenuación • Dependencia de la frecuencia: – Ejemplo: línea telefónica (B=3000 kHz) • Solución: Ecualización (“pupinización”)
  • 32. Atenuación en las transmisión de microondas • Una señal transmitida en el aire no se atenúa exponencialmente como en el caso de las líneas de transmisión. • La energía disminuye en razón inversa al cuadrado de la distancia transmitida. • Los efectos de agentes atmosféricos atenúan mucho la señal. • Diferentes capas de temperatura y humedad de la atmósfera producen refracción de las ondas.
  • 33. Distorsión de retardo • Diferente velocidad de propagación en función de la frecuencia – Distorsión intersimbólica
  • 34. Distorsión de retardo • Sólo se da en los medios guiados. • La velocidad de propagación varía con la frecuencia.
  • 35. Ruido • Señales adicionales que se insertan entre el emisor y el receptor. • Ruido térmico: – Se debe a la agitación térmica de los electrones. – Uniformemente distribuido. – Ruido blanco. • Ruido de intermodulación: – Señales a frecuencias que resultan de sumar o restar dos frecuencias originales que comparten el mismo medio.
  • 36. Ruido • Diafonía: – Acoplamiento electromagnético entre las líneas que transportan señales. • Ruido impulsivo: – Pulsos o picos irregulares. – Ejemplo: perturbaciones electromagnéticas externas. – De corta duración. – De amplitud grande. • Eco: – Generado por el desadaptación de impedancias en la línea: • Supresores de eco
  • 37. 4.- Capacidad del canal • Tasa máxima de información que se puede enviar por la línea • Se mide en bits/seg (bps) • Criterio de Nyquist – Señal binaria: • Ancho de banda W (Hz) • C = 2 W bps – Señal con M valores • Ancho de banda W (Hz) • C = 2 W log2 M bps
  • 38. Señales en un canal con ruido. Teorema de Shannon • Shannon (1948) comprobó que la capacidad de un canal con ruido (ruido blanco gaussiano) viene dada por: C=W·log2(1+S/N) W=ancho de banda del canal (Hz) S/N= potencia señal/potencia ruido (mW/mW) • Ruido blanco gaussiano – Amplitud de la señal de ruido varía aleatoriamente alrededor de cierto nivel con una distribución gaussiana – Contiene por igual un promedio de todas las frecuencias espectrales – N=KTW – También se llama ruido térmico porque es debido a la vibración de átomos y moléculas en un circuito electrónico. Aumenta con la temperatura
