Manual cmap tools

Usando CmapTools

La ventana Vistas muestra toda la organización de la herramienta CmapTools.
Desde aquí usted puede organizar los mapas y los recursos en carpetas, en el
disco de su computador y a través del servicio remoto son compartidos con la
comunidad de Cmap.

La ventana Vistas contiene cuatro (4)
botones en el lado izquierdo de la
ventana. Presionando clic en estos
botones tendrá acceso a diferentes
localizaciones de Cmaps y Recursos
que se mostrarán en el lado derecho
de la ventana. Cuando CmapTools
inicia, el botón Cmaps en mi
computador aparece
automáticamente seleccionado.

Esta localización contiene todos los mapas y recursos alojados localmente en
su computador.

Usted puede crear mapas aquí, y moverlos más tarde a Cmaps Compartidos
en Sitios.

Mapas Compartidos son guardados de
forma remota en Servidores de
CmapTools, y son fácilmente visibles y
editables por usuarios de CmapTools
alrededor del mundo. Los mapas
guardados aquí también generan
automáticamente una página Web y
pueden ser observados por cualquier
usuario solo utilizando un explorador de
Internet. Puedes guardar tus mapas en
este sitio si quieres que todo el mundo los
pueda observar.

El botón Historial despliega un registro de
los mapas que has editado o visitado.

Usted puede limpiar el historial presionando un clic en el botón Limpiar, se
encuentra en la parte superior derecha de la lista del historial.

Mapas y Recursos pueden ser
adicionados a su lista de Favoritos.
El botón Favoritos muestra el
contenido de la lista.

Usted puede adicionar Mapas y
Recursos a su lista de favoritos
seleccionando el mapa que se encuentra
en el lado derecho de la ventana, y
presionado un clic en el menú, Edición,
adicionar a Favoritos.

El botón de la ventana vistas contiene dos elementos funcionales.

Usted puede borrar rápidamente cosas y estas son alojadas en el basurero.
Estas son guardadas hasta que usted decida presionar un clic en el botón
Borrar o recuperar solo arrastrándolos hacia afuera del basurero.

Al presionar la cajilla de sólo iconos se ocultan las palabras de los botones
(Favoritos, Historial...) quedando solo las imágenes que los representan, dando
mayor espacio a la ventana del lado derecho. Utilícelo si son familiares los
botones de lo contrario, si necesita recordarlos presione clic en la cajilla de sólo
iconos.

Crear un Cmap

En la ventana Vistas - CmapTools:

Seleccionamos Archivo, y presionamos un clic en Nuevo Cmap.

Un nuevo Cmap se abre con el nombre Sin título 1.

En un mapa abierto:

Seleccionamos Archivo, y presionamos un clic en Nuevo Cmap, se abrirá un
nuevo Cmap.

Añadir un concepto al mapa

En un mapa abierto:

Usando el botón izquierdo del ratón, presione un doble clic en cualquier punto
del mapa. (También puede realizarlo usando el menú 'Editar' y seleccionando
"Nuevo Concepto”).
Aparecerá una forma
con signos de
interrogación dentro.

Ahora solo tiene que
hacer clic con el botón
izquierdo del ratón sobre
la forma, y podrá
modificar su contenido e

introducir el nuevo concepto.

Crear una Nueva Proposición desde un Concepto
En un mapa abierto:

Presionamos un clic con
el botón izquierdo sobre
el concepto con el que
queremos hacer la
proposición.

Con el botón izquierdo
del ratón presionamos
un clic sobre las flechas
que aparecen sobre el
concepto y arrastramos
el ratón, aparecerá una
flecha que se desplaza
según el puntero.
Cuando soltemos el
ratón aparecerá una
nueva caja en el lugar
donde hemos soltado el
ratón y en mitad de la
línea de enlace
tendremos la posibilidad de escribir el nexo de unión entre un concepto y otro.

Sobre el recuadro en el
que escribiremos el nexo
también hay flechas por
si queremos añadir
conceptos a la
proposición con el
mismo nexo.

Crear una Proposición con Conceptos Existentes

En un Cmap abierto:

Si tenemos dos o más conceptos, presionamos un clic con el botón izquierdo
del ratón sobre el concepto que nos gusta para nuestra proposición.

Con el botón
izquierdo del ratón
presionamos un
clic sobre las
flechas que están
encima del
concepto
seleccionado, y
arrastramos el
puntero hasta otro
concepto que
queramos en
nuestra
proposición.

Una vez
arrastrado el
puntero hasta el
concepto que
queramos,
soltamos el botón
izquierdo del ratón
y en mitad de la
línea de unión nos
aparecerá un
rectángulo en el
que escribiremos
el nexo de unión
de la proposición.

Guardar un Mapa

En un mapa abierto:

Seleccione Archivo, Guardar Cmap si quiere guardar un mapa ya existente, o
Guardar Cmap Como para guardar un nuevo mapa.

Aparecerá la ventana Guardar Cmap Como. Aquí deberá completar los
diferentes campos, aunque no todos son necesarios.

Una vez completado los distintos campos, presione en el botón Guardar, para
guardar el mapa en la carpeta Cmaps en Mi Computador.

En la ventana Guardando Cmap podrá observar el progreso de la operación.

En la ventana Vistas - CmapTools. El Cmap que ha guardado aparecerá bajo
el recuadro Mis Cmaps.

Abrir un Cmap


Presione un clic sobre el mapa que desea abrir. Seleccione Archivo, Abrir y el
mapa se abrirá en otra ventana. También puede dar doble clic sobre el mapa
que desea abrir.

Crear Nueva Carpeta
Desde la ventana "Vistas- CmapTools":

Presione un clic en Archivo, Nueva Carpeta,

Una nueva ventana
aparecerá con
campos para añadir
texto, escriba el
nombre de la
carpeta, la
descripción, es
decir, para que se
utilizará esta
carpeta, las
palabras claves,
seleccione si esta
carpeta será
definida como
modelo de
conocimiento.

Llene los campos
Administrador,
contraseña y
confirmación de
contraseña, si los mismos
no aparecen al momento de
llamar la nueva carpeta.

Luego presione un clic en el
botón Aceptar

Arrastrar Recursos
Del escritorio al Cmap Del escritorio a la ventana Vistas Desde la ventana Vistas al Cmap

Desde el escritorio hasta un Cmap abierto:

Un recurso puede ser añadido a un concepto del Cmap arrastrándolo desde el
escritorio o una
carpeta abierta.

Una vez que el
recurso es situado
encima del concepto
y suelte el ratón,
aparecerá al ventana
Editar enlace al
recurso. Si el
recurso es una
imagen que quiere
como fondo para el
Cmap, marque la

opción Fijar como Fondo. Descripción y Palabras claves permiten añadir
información extra sobre el recurso. Para terminar presione clic en el botón
Aceptar.

Ahora al mirar el
Cmap, un icono de
enlace del grupo del
recurso aparece junto
al concepto. El icono
de enlace del grupo
del recurso aparece
con una imagen
representativa del tipo
de recurso que es.
Existen 13 tipos
diferentes de iconos, y
cada uno representa
un tipo de recurso;
imagen, texto, vídeo,
sonido, etc.

Presione un clic sobre el recurso y aparece un recuadro con la descripción del
recurso, si hemos designado una descripción.

Si presionamos
un clic con el
botón izquierdo
del ratón sobre
el nombre del
recurso, el
recurso se
abrirá. Si es una
imagen
podemos
observarla con
un visor de
imágenes.

En la ventana Vistas -
CmapTools:

Los recursos también
pueden ser
arrastrados hasta Mis
Cmaps o Sitios si
tiene permiso para
añadirlos.

Después de arrastrar el recurso
hasta la ventana Vistas -
CmapTools, aparecerá la ventana
"Editar propiedades del recurso.
Presione un clic en el botón
Aceptar cuando haya terminado de
describir el recurso.


Los recurso a los que tiene acceso desde Mis Cmaps o Sitios pueden ser
arrastrados dentro del Cmap.

Después de arrastrar el recurso desde Vistas -CmapTools hasta un concepto
del Cmap, la ventana Adicionando enlaces de recurso para [...]. Presione un
clic en el botón Aceptar para añadir el enlace del recurso seleccionado al
concepto del Cmap.

Importar Recursos
Un Recurso Múltiples Recursos Enlaces de Internet


Para importar un recurso, presione un clic en Archivo y seleccione Adicionar
Recursos

En la ventana Adicionar Recursos
puede navegar por sus carpetas para
añadir los recursos que vaya a usar en
sus mapas. Una vez encontrado el
recurso que desea añadir, presione en
él y luego en el botón Adicionar.

Después de presionar en el botón Adicionar, aparecerá la ventana Editar
propiedades del recurso. Una vez haya terminado de describir el enlace al
recurso, presionamos en el botón Aceptar, el recurso se copiará en la carpeta
Mis Cmaps.

El recurso añadido aparecerá
ahora en la lista de la ventana
Vistas - CmapTools

En la ventana Adicionar recursos:

Para añadir múltiples recursos al mismo tiempo, presione un clic a opción
Mostrar Lista de Recursos. Ahora los recursos que vaya seleccionando se
irán uniendo a una lista que aparece en la ventana expandida.

Con un doble clic sobre cada recurso de la lista aparecerá la ventana Editar
propiedades del recurso, o si lo prefiere, con un doble clic bajo las secciones
Descripción o Palabras claves podrá modificar estos apartados directamente.
También podrá borrar los recursos que quiera con el botón Remover. Para
añadir los recursos de la lista utilice el botón Adicionar Todo.

Los recursos añadidos aparecerán listados en la ventana Vistas - CmapTools.


Puede importar enlaces a Internet hasta Cmaps en Mi Computador o Sitios
Compartidos en los que tenga permiso de escritura. Para crear un enlace a
una dirección de Internet, presione un clic en el menú Archivo y luego sobre
Adicionar Página Web.

Aparecerá la ventana Adicionar
Página Web donde deber
introducir la información sobre el
enlace a la dirección de Internet.
Presione el botón Aceptar y
será adicionada.


Ahora aparecerá un icono de enlace a la dirección de Internet guardada.

Adicionar y Editar Enlaces a Recursos

En un mapa abierto:

Para añadir un enlace de
un recurso, primero
presione un clic sobre el
concepto al que quiere
añadir el recurso.

Presione un clic en
Edición, Adicionar y

Editar Enlaces a los Recursos en el menú de la barra. (También puede
hacerlo presionando un clic con el botón derecho del ratón y eligiendo ahí esa
opción).

En la ventana Editando
enlaces de recursos
para [...], podrá navegar
por las carpetas para
añadir el recurso que
quiere enlazar al
concepto del mapa. La
ventana Editando
enlaces de recursos
para [...] es muy
parecida a la ventana
Adicionar Recursos.

Con un doble clic bajo Descripción podrá añadir o modificar la descripción del
recurso seleccionado. Utilice el botón Remover para eliminar un recurso de la
lista.

Ahora al mirar el mapa,
un icono de enlace a un
grupo de recursos
(descrito en la sección
Arrastrar Recursos)
aparecerá junto al
concepto.

Manipular Enlaces a Recursos Existentes
Enlace a un recurso individual Enlace a un grupo de recursos

En un mapa abierto:

Para manipular el enlace a un recurso, presione un clic sobre el icono (descrito
en la sección Arrastrar Recursos). Aparecerá una lista con los enlaces a los
recursos, presionamos sobre uno con el botón derecho y nos aparecerá una
lista de opciones.

Podremos Copiar el
enlace, cortarlo o se
puede Borrar. También
nos aparece la opción
Adicionar y Editar
enlaces a los Recursos
(descrito en la sección
de ayuda Adicionar y
Editar enlaces a los
Recursos). Como
ejemplo usaremos la
opción Cortar

Si ahora va hasta otro concepto
al que quiera añadir este enlace,
presione un clic con el botón
derecho del ratón y en el menú
que nos aparece elegimos la
opción Pegar, de esta manera el
enlace al recurso ha pasado a
otro concepto

El icono del enlace al recurso aparecerá en concepto seleccionado.

En un mapa abierto:

Para manipular un grupo de enlaces, presione un clic con el botón derecho del
ratón directamente sobre el icono que aparece bajo el concepto (ahora no
aparecerá la lista de enlaces) y proceda de igual modo que en el caso anterior.

Modificar Líneas de Enlace
4pt Bezier 3pt Bezier Splines Vectores Añadir Puntos de Control Thickness Estilo

En un mapa abierto:

Modificar las líneas de enlace puede usarse para añadir nuevos términos a una
proposición. Puede aplicarse diferentes técnicas para enlazar nuevos
conceptos a
proposiciones existentes.
El enlace curvado puede
usarse para esta
operación.

Presione un clic con el
botón izquierdo del ratón
sobre las flechas que
aparecen sobre el nexo,

la arrastramos hasta el nuevo concepto que queremos añadir a la proposición.

Si lo dejamos así, no quedará
claro.

Con el botón derecho presione un clic
sobre la línea que queremos curvar. En
el menú que aparece escogemos la
opción Línea.

Se abrirá la ventana
Estilos en el diálogo
Línea. Presione un clic
con el botón izquierdo
del ratón bajo la opción
Forma para ver las
diferentes opciones de
curvatura de la línea de
enlace. Por ejemplo use
la opción Hacer curva
Bezier de 4 puntos.

De vuelta al Cmap, notará unos pequeños
recuadros en medio de la línea que ha
seleccionado para curvar. Estos pequeños
recuadros serán dos puntos, uno sobre otro,
que arrastrará con el botón izquierdo del
ratón pulsado, primero uno y luego otro
hasta obtener la curva que quiera.

Cuando haya
completado los ajustes
de la curva, presione un
clic sobre cualquier zona
en blanco del Cmap.

En la ventana Estilos:

Para curvar una línea de
enlace que se con un

solo punto para efectuar la curvatura, escoja la opción Hacer curva Bezier de
3 puntos.

Con el botón izquierdo del ratón sobre el
recuadro que aparece en la línea, arrástrelo
hasta el lugar que desee. Una vez ajustada
la línea, presione un clic sobre cualquier
zona en blanco del mapa.


El botón Hacer Tiras hará que
aparezca un recuadro en la
mitad de la longitud de la línea.

Con el botón izquierdo del ratón pulsado
sobre el recuadro podrá desplazarlo hasta
obtener la curvatura que desee.


El botón Hacer Vectores
proporcionará la
posibilidad de crear
ángulos en la línea de
enlace, usando líneas
rectas.

Arrastre el recuadro hasta que la línea tome la forma
que usted desea. Luego presione un clic en
cualquier zona en blanco del mapa.

En un mapa abierto:

Puede añadir puntos adicionales de control para cambiar la forma de la línea
de enlace. Presione un clic con el botón derecho sobre el punto de la línea que
quiera curvar. Seleccione la opción Adicionar Punto de Control en el menú
que aparece.

Añada tantos puntos de
control como quiera para dar
la forma que necesite a la
línea de enlace.

Puede curvar la línea de diferentes maneras añadiendo puntos de control, y
puede usar modos como la opción Hacer Tiras de la ventana Estilos en el
dialogo línea.


El botón tamaño del
punto le permite
modificar el grosor de las
líneas de enlace.

Ahora al mirar el mapa, el grosor de la línea
seleccionada ha cambiado.


El botón Estilo le
permite modificar la
apariencia de la línea de
enlace seleccionada,
puede elegir continua,
puenteada, etc.

Imprimir el Mapa

Para imprimir un mapa, primero presione un clic en Archivo, Presentación
Preliminar,

Desde un mapa abierto:

Seleccione Archivo, Presentación Preliminar

En la siguiente
ventana seleccione
la forma en la cual
el mapa será
impreso en papel.
La misma puede
ser en forma
vertical u horizontal
como lo muestra la
imagen a
continuación:

Presione un clic el botón Ajustar Página, para que pueda seleccionar el tamaño
del Papel, Origen, Orientación y márgenes necesarios en la página a imprimir.
Puede seleccionar el tipo de impresora donde desea imprimir. Luego presione
un clic en el botón Aceptar para proceder con la impresión en papel del mapa
creado.

Una vez seleccionada la forma de impresión, presione un clic en el botón
Aceptar, el mapa se enviara a impresión en papel.

Ver un mapa en una Página Web
Una vez el mapa es guardado en el Servidor, automáticamente se guarda con
una versión que permite verlo como una página Web en cualquier herramienta
utilizada para buscar páginas en Internet.

En cada mapa guardado en el servido r, usted puede ver adicionalmente la
barra de status del mapa, indicando la dirección de la página Web. Si usted
presiona el botón ver, usted puede observar la página Web que se genera con
el mapa.

Una vez se llame
el mapa desde el
servidor aparece
en la parte de
abajo la
dirección de la
página Web

Para compartir esta página con otros usuarios, simplemente copie la dirección
de la página (marcada con el círculo rojo) desde la página Web y a través de
un correo electrónico envíelo a las personas que deseen ver el mapa como una
página Web.

Como puede cambiar el Lenguaje
NOTA! Usted debe reiniciar el CmapTools para realizar esto.

Desde la ventana de Vistas :
Presione clic Edición, Preferencias..

Presione clic en la tableta Lenguaje
ubicado en la parte superior derecha.

Seleccione el
lenguaje del menú,
y reinicie
CmapTools.

Recuerde que debe reiniciar CmapTools cuando realice esto.

Cambiar Colores
Líneas de unión Grupos de términos Un Concepto Texto Fondo

En un mapa abierto:

Todos los términos de un mapa, excepto los recursos de iconos de enlace
(descrito en la sección de ayuda Arrastrar recursos), pueden cambiar de
color. Para cambiar el color de una línea, la seleccionamos con el botón
derecho y nos vamos a Línea en el menú que aparece.

En la ventana de
Estilos, estamos en el
dialogo Línea.
Presionamos un clic
sobre la sección Color y
en la ventana que
aparece seleccionamos
el color que queremos
para la línea

Si presionamos un clic sobre la opción Más Color aparecerá una paleta más
amplia de colores a escoger. Elegimos el que necesitamos y podemos utilizar
las otras pestañas para el grado de saturación y brillo (HSB) y la composición
espectral en los colores fuentes (RGB).

De vuelta al mapa
puede observarse
como ha cambiado
al color elegido el
término
seleccionado (en
este caso una
línea).

En un mapa abierto:

Puede cambiar el color de múltiples términos de un mapa seleccionando un
área con el botón izquierdo del ratón, o si son términos (líneas en nuestro caso)
separados entre sí, con la tecla 'Ctrl' pulsada y presionamos con el botón
izquierdo sobre los términos deseados. Una vez seleccionados repetimos el
paso anterior. Pero ahora, al hacer clic con el botón derecho del ratón,
aparecerá otro menú donde elegiremos la opción Línea del sub-menú que
cuelga de Formato del Estilo.

En un mapa abierto:

Para cambiar el color de un concepto, seleccionamos el concepto con el botón
derecho, y presionamos un clic en Formato del Estilo. En el sub-menú que
aparece presionamos un clic en Objeto.

La ventana Estilos se abre en el diálogo
Objeto. Presionamos en Color y escogemos
el color que queremos para el concepto.

Al igual que antes podemos seleccionar nuevos colores con la opción Mas
Color

El resultado sería algo así.

En un mapa abierto:

Para cambiar el color del
texto, presionamos con
el botón derecho del
ratón sobre el texto que
queremos cambiar de
color y seleccionamos
Formato de Estilos. En
el sub-menú, elegimos
Fuente.

La ventana de "Estilos" se abrirá por el diálogo 'Font'. Presionamos un clic en el
botón Color Texto y elegimos el color texto.

En un mapa abierto:

Para cambiar el color del fondo de un mapa,
seleccione un concepto o enlace de frase
con el botón derecho del ratón, vamos a
Formato de Estilos. En el sub-menú,
elegimos Cmap.

La ventana Estilos se abrirá en el diálogo mapa. Presionamos un clic en el
botón de la sección Color y seleccionamos el color del fondo.

Cambiar Fuente y Tamaño
Fuente-Tamaño-Estilo Margen Alinear Texto Cambiar mayúsculas

En un mapa abierto:

Para cambiar la fuente y tamaño del texto, seleccione cualquier número de
conceptos o enlaces de frases.

Presione un clic con el botón derecho sobre lo seleccionado, y vaya a Formato
de Estilos. En el sub-menú que aparece escoja Fuente.

Con la ventana de Estilos abierta por el diálogo Fuente & Tamaño elegimos el
tipo de fuente y su tamaño

Puede enfatizar la importancia del texto escogiendo entre las opciones Bold
y/o Italic localizadas bajo la sección Estilo & Color.

Ahora al ver el mapa, podemos observar los cambios producidos.

En un mapa abierto:

Para cambiar el tamaño de la caja de un concepto o la posición que ocupa el
texto en la misma, seleccione el concepto que va a cambiar.

En la ventana de Estilos, con el dialogo Fuente & Tamaño abierto:

Puede insertar un nuevo entero en el recuadro que está bajo la sección
Margen.

Ahora al mirar el mapa, la
distancia entre el texto y el
margen de la caja habrá
cambiado.

En un mapa abierto:

Es posible modificar la posición del texto dentro de la caja del concepto usando
una combinación de herramientas del CmapTools. Por ejemplo, si ha
seleccionado un concepto que tiene de fondo una imagen.

En la ventana Estilos, con el diálogo Fuente & Tamaño abierto:

Podemos hacer que la distancia entre el texto y el margen de la caja sea 0
utilizando la sección Margen . Bajo la sección Alinear texto podemos
escoger la posición que ocupara el texto, a la izquierda, centrado o a la
derecha. También la distribución del texto en la caja, arriba, en el centro o
abajo.

Si ahora vemos el mapa, el resultado después de los cambios es el siguiente

En un mapa abierto:

Puede modificar el formato del texto en el mapa. El Cambio de Mayúsculas
aparece como sub-menú de Formato que se encuentra en el menú principal
del programa

Vemos como hemos cambiado todo el texto a minúsculas con la opción
minúsculas.

Con la opción MAYÚSCULA conseguimos cambiar todo el texto seleccionado
a mayúsculas.

Si usamos la opción Primera letra en mayúscula obtenemos:

Añadir flechas

En un mapa abierto:Puede cambiar el énfasis en la dirección entre las
proposiciones utilizando flechas. Para cambiar como son usadas las flechas
entre las proposiciones, comience seleccionando la(s) proposición(es).
Seleccione un área con el ratón usando el botón izquierdo, clic con el botón
derecho sobre un concepto o línea, elija la opción Línea que aparece en el
sub-menú de Formato del Estilo. (Si quiere puede modificar sólo una línea
haciendo clic con el botón derecho sobre ella. En la ayuda de la sección
Cambio de Color se explican diferentes métodos de selección de términos en
el mapa, incluyendo las
líneas de enlace.)

El primer concepto, en
una proposición
creada, es tratado
inicialmente por
CmapTools como la
raíz o padre. Para
mostrar el orden de
unión de la frase del
padre con los
conceptos hijos, clic
con el botón izquierdo
del ratón sobre una de
las opciones
presentadas en Punta
de las flechas.

Ahora al mirar el mapa,
la líneas seleccionadas
terminarán en punta de
flecha hacia los
conceptos hijos.


Al usar un orden descendente para crear las proposiciones, puede querer
flechas que apunten hacia los conceptos hijos sólo cuando estén situados
verticalmente más alto en el orden de enlace. Para crear este tipo de flechas,
clic con el botón izquierdo en la opción que vemos en Puntas de las flechas.

Ahora al mirar el mapa, las líneas seleccionadas apuntarán sólo hacia los
conceptos hijos que se encuentren más alto en las líneas de enlace vertical.

Advertir que la situación del concepto padre no sufre ninguna modificación
utilizando esta función.

En la ventana Estilos :

Puede hacer que las flechas apunten del concepto padre a los nexos de las
frases, y de los nexos de las frases a los conceptos hijos. Para crear este tipo
de flechas, clic con el botón izquierdo en la opción que vemos en Punta de las
Flechas.

Ahora al mirar el
Cmap, las líneas de
enlace seleccionadas
apuntaran del concepto
padre a los nexos de la
frase, y de los nexos de
las frases hacia los
conceptos hijos.


Puede asegurarse que ninguna punta de flecha aparezca en las líneas de
enlace. Para hacer las líneas sin punta de flecha, usar la opción que aparece
bajo Puntas de las flechas como
se ve aquí:

Ahora al mirar el mapa, no
aparecen flechas en las líneas
seleccionadas.

En un mapa abierto:

El orden en el cual los conceptos se crean para las proposiciones afecta a la
dirección de las flechas de las líneas de enlace. Las proposiciones no pueden
mostrarse lógicas hasta que la dirección de las flechas sea correcta. Para
cambiar la dirección de las flechas, comenzaremos seleccionando las líneas de
enlace. Con el botón derecho nos aparecerá un menú, con el botón izquierdo
seleccionamos la opción Línea del sub-menú Formato del Estilo.

En la ventana Estilos
con el dialogo Línea
abierto. Clic con el
botón izquierdo del
ratón sobre la opción
Reversa (en la sección
Dirección de la
Conexión) cambiará la
dirección de las flechas
seleccionadas.

Ahora al mirar el mapa, la proposición seleccionada que no parecía lógica
(debido a la dirección de las flechas) toma un nuevo sentido.

En la ventana Estilos :

Algunas relaciones
conceptuales pueden
comunicarse de forma
más clara utilizando una
comunicación visual. Por
ejemplo, un mapa
conceptual puede ilustrar
la relación simbiótica que
tiene lugar dentro de un
sistema. Las flechas de
dos direccionales, entre
los conceptos que
representan elementos
del sistema, pueden ser
apropiadas. Para crear este tipo de flechas en la región seleccionada, hacer
clic con el botón izquierdo sobre la opción dos direcciones que aparece en la
sección Dirección de la Conexión.

Ahora al mirar el mapa, las líneas aparecen
con puntas a ambos lados. (Puede enlazar
conceptos sin utilizar nexos. Con la tecla
mayúsculas pulsada, una un concepto con
otro)


Puede cambiar las flechas dos direccionales por flechas de un solo sentido.
Para crear este tipo de flechas de un solo sentido, clic con el botón izquierdo
del ratón como se muestra en la sección Dirección de la Conexión.

Ahora al mirar el mapa, las líneas de enlace sólo tendrán un punta de flecha.

Nodos Anidados y Asociaciones
Crear Nodos Anidados Remover desde el Padre Separar un Hijo Asociar Nodos

En un mapa abierto:

Puede proveer más detalles acerca de un tema poniendo términos de un mapa
dentro de un nodo anidado. Los nodos anidados se usan cuando se quiere
añadir información extra, con acceso rápido, para un concepto expansible.
Para crear un nodo anidado, comience seleccionado los términos del mapa que
quiere incluir en el nodo. Puede hacer esto con la tecla Ctrl + botón izquierdo
del ratón. Después presione un clic con el botón derecho del ratón sobre uno
de los términos seleccionados y escoja la opción Crear que cuelga de Nodo
Anidado.

Ahora, el nodo anidado creado rodea, o anida, los términos del mapa que
seleccionó. Inicialmente el nodo anidado aparece en su modo expandido con
un juego de flechas a la derecha.

Presione un clic sobre el
juego flechas se puede
expandir y contraer el
nodo anidado

Una vez contraído el
nodo, entra en modo
etiqueta, y puede
introducir un nombre en
ésta.

Los términos
del mapa
dentro del nodo
anidado
pueden seguir
usándose como
términos
normales del
mapa. En su
modo etiqueta,
ésta también
puede usarse
como un
concepto más
del mapa,
pudiendo
formar parte de
proposiciones.

En un mapa abierto:

Puede eliminar uno o más términos pertenecientes al nodo anidado de éste sin
que desaparezcan del mapa. Seleccione los términos que desea sacar del
nodo anidado y luego presione un clic con el botón derecho sobre uno de ellos,
en el menú que aparece, escoja Remover del Padre en las opciones que
cuelgan de Nodo Anidado y esos términos saldrán del nodo anidado.

Ahora los
términos
seleccionados
aparecerán
fuera del nodo
anidado.

En un mapa abierto:

Puede sacar automáticamente todos los términos del nodo anidado. Para
hacerlo presione un clic sobre el nodo anidado (en cualquiera de sus modos)
con el botón derecho del ratón (no presione sobre ningún término) y escoja la
opción Separar del Hijo que cuelga de Nodo Anidado.

Ahora los términos del
nodo anidado aparecen
fuera, y el modo etiqueta
del nodo aparece como
un concepto más.

En un mapa abierto:

Puede combinar los contenidos de múltiples nodos anidados. Para combinar
múltiples nodos anidados dentro de un nodo anidado, seleccione los nodos y
presione en uno de ellos con el botón derecho del ratón, en el menú elija
Combinar Nodos.

En la ventana Opciones
de Combinación:

Puede decidir en que
manera quiere asociar
los términos del mapa de
los nodos anidados
seleccionados.
Conceptos y Frases de
Enlace son dos
ejemplos de como
pueden asociarse los
términos del mapa.
Seleccionando Sólo
combine los nodos de
etiquetas que
concuerden las
opciones de asociación
se restringen a aquellos
nodos anidados que
tengan igual etiqueta.

Ahora al mirar el mapa, lo seleccionado en nodos anidados se han asociado en
un nodo anidado. La manera en que los nodos anidados se asocian depende
inicialmente de los contenidos y etiquetas de los nodos anidados
seleccionados, y de las otras opciones que aparecen en la ventana Opciones
de Combinación.

Cambiar fondos
Cambiar fondo del Cmap Cambiar fondo del Concepto

En un Cmap abierto:

Puede cambiar la imagen que aparece en el fondo del mapa. Para darle a un
mapa una imagen de fondo, con el botón derecho sobre una parte en blanco
del mapa y seleccionar Adicionar Fondo.

En la ventana "Seleccione Fondo" localizamos el archivo imagen. Con el botón
izquierdo del ratón seleccionamos la imagen del fondo del mapa y le damos a
"Aceptar"

Ahora el mapa aparecerá con la imagen seleccionada de fondo.

En un mapa abierto:

Puede elegir la imagen
que aparecerá como
fondo de un concepto.
Para darle una imagen
de fondo a un concepto,
clic con el botón derecho
sobre el concepto,
seleccionar Objeto del
sub-menú que aparece
en Formato de Estilos.

En la ventana de
Estilos abierta,
aparece el dialogo
Objeto. Presionamos
un clic en la sección
de Imagen de Fondo.
Aparece una ventana
llamada Seleccione
Fondo y escogeremos
la imagen que
queremos que
aparezca en el
recuadro del concepto.

Personalizar estilos

En un Cmap abierto:

Puede guardar el estilo usado en un Cmap para usarlo como estilo
personalizado para otros archivos futuros. Para comenzar a realizar un estilo
personalizado, seleccione el término o los términos del Cmap que poseen el
estilo que quiere guardar. Cuando haya terminado de seleccionar los términos
del Cmap, presione un clic con el botón derecho del ratón sobre cualquiera de
los términos seleccionados y escoja la opción Objeto del sub-menú que
aparece en Formato del Estilo .

Con la ventana Estilos abierta por el diálogo Objeto. Para poner nombre al
estilo usado en los términos del Cmap seleccionados, presione sobre la flecha
que se encuentra al lado del botón Adicionar Estilo.

En la ventana que se despliega Estilos
Mencionados vemos los diferentes estilos
que hay. Para añadir el nuestro,
presionamos sobre el botón Adición e
introducimos un nombre para nuestro estilo.

Ahora, el nombre de nuestro estilo
aparecerá en la ventana Estilos
Mencionados, ya sólo nos queda guardarlo
para que este siempre disponible. Podemos
guardarlo en la carpeta Mis Cmaps o Sitios.

Al presionar un clic en Guardar se creará un archivo de estilo en la carpeta
elegida como destino, en este caso Mis Cmaps.

Ahora, el
archivo de
estilo
aparece en
la ventana
Vistas -
CmapsToo
ls .

Enlazar proposiciones entre mapas

Con unos mapas abiertos:

Puede enlazar proposiciones entre mapas que ya haya guardado ya sea en Mi
Computador o en Sitios. Comience enlazando conceptos y/o frases entre
múltiples mapas abiertos, para ello coloque los mapas a la misma altura.

Dos o más mapas pueden asociarse entre ellos de la misma forma que
conceptos y frases se conectan en un sólo mapa. Con el botón izquierdo del
ratón arrastramos la flechas de lo alto del concepto o nexo hasta nuestro
objetivo en el otro mapa.

Ahora al mirar los mapas, un concepto aparece en cada mapa con una flechita
en su esquina inferior derecha, que indica los nuevos enlaces de un concepto
en el otro mapa, visibles al dar clic con el botón izquierdo. (Las secciones
Crear una Nueva Proposición de Un Concepto y Crear una Proposición
de Conceptos Existentes exploran posibilidades diversas de conexión, que
también pueden usarse para asociar múltiples mapas.)

Usando Diseño Automático
El CmapTools cuenta con una herramienta que permite arreglar los mapas de
manera lógica. Desde un Mapa abierto: seleccione el Formato, diseño
Automático.

Si desea utilizar el diseño automático en todo el mapa, no seleccione ningún
concepto, ni frases de enlace. En un mapa grande usted puede seleccionar
Diseño automático en las partes del mapa seleccionando los objetos que usted
desea ajustar al formato.

Se abrirá la
ventana de Diseño
Automático

Las dos tabletas
(Jerárquica y
Forzado Dirigido)
contienen las
diferentes opciones

para ajustar el formato del mapa.

La opción Jerárquica ordena el
mapa de forma estructurada,
desechando el diseño existente.

La opción de Forzado Dirigido
reduce la cantidad de espacios
entre los objetos, guardando el
diseño existente del mapa.

Añadir anotaciones e información
Anotación... Añadir información

En un Cmap abierto:

Puede añadir anotaciones descriptivas de texto a un mapa. Las anotaciones
pueden usarse para recordar datos que dejo fuera durante la creación del
mapa. Otra forma de usar anotaciones es creando un comentario o sugerencia
para el mapa de otra persona. Para crear una anotación, clic con el botón
derecho del ratón en el lugar donde quiere la anotación, luego clic con el botón
izquierdo sobre Anotación.

Una anotación nueva
aparecerá con campos
para añadir texto, su
nombre, y una dirección
de correo electrónico. Si
hace clic sobre la opción
salir, la notación no será
guardada. Para guardar
la anotación, usar la
opción minimizar.

Ahora al mirar el mapa, la anotación
aparece como un icono amarillo
maximizable.

En un Cmap abierto:

Puede añadir
información visible y
palabras claves para un
concepto del mapa. Para
añadir información a un
concepto, haga clic con
el botón derecho sobre
el concepto, luego hacer
clic con el botón
izquierdo sobre
Adicionar Información.

La ventana Adicionar
Información se abre, donde
puede añadir la información
sobre el concepto. La
información se añade en el
recuadro al lado de Información
del ratón encima: aparecerá
cuando el puntero del ratón esté
sobre el concepto. Las palabras
claves u otras frases pueden
agregarse en el recuadro de
Información Oculta: para usar
como herramienta de búsqueda.
Para guardar la información
añadida de la ventana Adicionar
Información del concepto
elegido hacer clic sobre el botón
Aceptar.

Ahora al mirar el
mapa, con el ratón
sobre un concepto
que tiene información
añadida, aparecerá
un recuadro con esa
información.

Copiar un Cmap en un Sitio

En la ventana Vistas - CmapTools :

Puede copiar un Cmap en un sitio de la red CmapTools, haciendo posible
compartir su Cmap con otros. Aún si el Cmap que quiere compartir no contiene
enlaces a recursos externos, alguien con acceso al Cmap compartido puede
querer añadirle estos recursos. Para asegurar que todos los enlaces a recursos
del Cmap son válidos después de copiar el Cmap en el sitio, comience
presionando un clic con el botón derecho del ratón sobre un espacio en blanco

de la ventana Vistas bajo Mis Cmaps, luego escoja la opción Nuevo, nueva
Carpeta.

Aparecerá la ventan Nueva Carpeta donde puede darle un nombre a la
carpeta, añadir palabras claves y una descripción de la carpeta. La sección de
ayuda Permisos y Accesos de Control explica como utilizar el botón
Permisos para asegurar el contenido de la carpeta. Un modelo de
conocimiento es una carpeta que contiene varios Cmaps que proveen
información detallada sobre un área de conocimiento. Una forma de unificar un
modelo de conocimiento es a través del uso de un Cmap de nivel máximo.
Marcando la opción Definir como Modelo de Conocimiento cambia el icono
de la carpeta por uno de modelo de conocimiento, indicando que la carpeta
contiene Cmap de nivel máximo que enlaza con otros Cmaps contenidos en la
carpeta. Para terminar de crear la carpeta, pulse el botón Aceptar .

Después de crear la
carpeta, seleccione un
Cmap y sus archivos
asociados. Copie los
archivos seleccionados en
la nueva carpeta.

Ahora, al presione un clic sobre el símbolo "+" al lado de la carpeta se
desplegará el contenido de ésta. Para copiar la carpeta y todo su contenido en
un sitio de la red CmapTools, presione un clic con el botón derecho del ratón
sobre la carpeta, y seleccione Cortar o Copiar.

Seleccione en el menú de la izquierda Cmaps Compartidos en Sitios para ver
la lista de sitios en la red de CmapTools. Si no está seguro de donde debería
colocar su carpeta con los Cmap, los sitios con "public" en su nombre permiten
a cualquier usuario de CmapTools la posibilidad de copiar, o publicar , la
carpeta con los Cmap en ese sitio.

Ahora al abrir el
sitio donde a
pegado su
carpeta con
Cmap, aparecerá
en la lista de
cualquiera que
tenga acceso a
ese lugar.

Permisos y Control de Accesos

En la ventana Nueva Carpeta:

Puede controlar la accesibilidad y permisos de una carpeta localizada dentro de
Cmaps en Mi Computador o Sitios Compartidos si usted crea la carpeta o
tiene privilegios de administración sobre esa carpeta. Como administrador de
un sitio decide como otros pueden crear y usar mapas, carpetas, y recursos
en ese sitio, cualquier administrador de una carpeta puede permitir o denegar
el acceso a mapas, carpetas y recursos localizados en esa carpeta. Para ver o
cambiar como otros pueden usar una carpeta que usted haya creado, con
cualquier archivo o carpeta que haya incluido, presione un clic sobre el botón
Permisos . (Puede modificar los permisos sobre una carpeta ya existente
presionando un clic sobre ella con el botón derecho del ratón en la ventana
Vistas - CmapTools eligiendo la opción Permisos en el menú que se
despliega.)

En la ventana Lista de Permisos para puede elegir el nivel de acceso y
permisos para esa carpeta, también puede ver el nivel de acceso que ya posee
usando la opción Editar para modificarlo si lo desea.

Aparecerá la ventana Editar Usuario, donde podrá controlar específicamente
los permisos para los usuarios , el acceso a la carpeta seleccionada y sus
contenidos. Podrá solicitar la contraseña o modificar el existente.

Ahora al mirar la ventana Lista de Permisos, podrá contemplar los cambios
realizados en el nivel de acceso y los permisos de la carpeta.

En la captura anterior vimos que "jsmith" perdió sólo el permiso
Administrador sobre la carpeta seleccionada. Cuando ningún otro
administrador está especificado para una carpeta, la autoridad sobre la lista de
permisos de la carpeta está determinada por el primer "administrador" que se
encuentre ya sea en el directorio padre, o en un subsiguiente directorio
antecesor, o en la misma raíz. El directorio raíz puede estar dentro de Cmaps
en Mi Computador o en un sitio de la red CmapTools.

Exportar un Cmap como imagen

En un mapa abierto :

Clic en Archivo, ir a Exportar Cmap como, seleccionar Imagen

Se abrirá la ventana Exportar mapa como imagen

En esta ventana podemos elegir la carpeta, el nombre y el formato de imagen
para nuestro mapa.

De esta manera nuestro mapa quedara archivado como una imagen

Exportar un Cmap como página Web

En un mapa
abierto :

Presione un
clic en
Archivo,
seguidament
e Exportar
Cmap como,
y después en
Página Web.

Verá una
nueva
ventana
Exportar
Cmap como,

elija la opción Página Web

El archivo se llamará por defecto como su mapa.

Elija una localización en su computador para guardar la página Web.

Presione un clic en Guardar y habrá terminado.

Su mapa habrá sido guardado como una página Web en su computador.

En el lugar donde guardar la página aparecerán tres archivos.

• El archivo .html con el nombre que le dio al guardarlo.
• Un archivo .jpg, que será la imagen del Cmap.
• CmapToolsTrademark.gif, que es el emblema del IHMC.

Enviar un Cmap en un Email

Para enviar un Cmap que pueda editarse por CmapTools:

Es muy recomendable que guarde sus Cmaps en un Servidor Cmap si quiere
que sea usado por otros.

Si desea enviar un Cmap a una dirección de email, siga estos pasos:

1. Arrastre y pegue su Cmap y todos los recursos que use hasta el escritorio.
2. Comprima todos los archivos en un .zip, .sit, .tar, etc.
3. Adjunte el archivo comprimido a un email como cualquier otro archivo.

Para enviar un Cmap que sea visible por cualquier navegador Web:

Este método permite a las personas sin CmapTools la posibilidad de ver el
Cmap y sus recurso, aunque es necesario descomprimir los archivos enviados
en el email.

Para enviar un email de una página Web con su Cmap:

1. Exportar su Cmap a una pagina Web. (clic aquí para leer más)
2. Comprimir los archivos generados en un .zip, .sit, .tar, etc.
3. Adjuntar los archivos comprimidos al email como cualquier otro archivo.

Para enviar un Cmap que sea visible en cualquier ordenador:

Este método permite a las personas sin CmapTools ver un Cmap, pero no
podrán ver los recursos añadidos, el Cmap se asemejará a una imagen
estática.

Para enviar un email con la imagen de su Cmap:

1. Exportar su Cmap como una imagen. (clic aquí para leer más)
2. Adjuntar la imagen al email como con cualquier otro archivo.

Buscar en Internet
Usted puede utilizar CmapTools para buscar en Internet, cualquier tipo de
información que necesite.

Seleccione Herramientas, Buscar, en Información de la Web

Aparece la ventana Buscar

Introduzca el texto que desea buscar en la parte superior de la ventana, y
presione un clic en el botón Buscar .

La ventana Buscar comienza a mostrar los resultados, puede dar doble clic en
cada no de los campos encontrados y se mostrará la información referente al
mismo.

La herramienta de búsqueda puede buscar automáticamente los términos del
mapa, o de un concepto o frase de enlace, y comienza a realizar la búsqueda
con la herramienta para describir lo seleccionado.

Buscar Texto en un Cmap

Seleccione Edición, Encontrar

Aparece la
ventana
Encontrar.

Introduzca en
esta ventana, la
palabra o texto
que quiera
buscar. Presione
clic en el botón
Encontrar
Siguiente o
Encontrar Todo,
seleccionando los
objetos que
desea encontrar
en el texto.

Usando Ortografía
NOTA! Ortografía es utilizado solamente con palabras en el mapa con texto
escrito en español.


Seleccione
Herramientas,
Ortografía

Al presionar un
clic en Ortografía
aparece la
ventana que
verifica los
cambios a
realizar, cuando
termina aparece
una ventana que
muestra el
resumen.

Puede adicionar la opción, para verificar la
búsqueda de ortografía

Usted
puede
adicionar palabras al archivo de
diccionario, y reducir correcciones en un
mapa.

Introduzca el texto en la parte superior izquierda, presione clic en el botón
Buscar.

Aparece una ventana de las palabras, a buscar

Si el concepto ha sido seleccionado cuando el proceso inicia, usted puede
simplemente hacer n clic para reemplazar, la palabra es reemplazada en la
nueva sección. Por otro lado, usted puede dar un clic en adicionar un nuevo
concepto y un nuevo concepto puede ser creado con la selección de una
palabra.

Usando Diccionario y Sinónimos
NOTA! Diccionario y sinónimos es utilizado solamente con palabras en el mapa
con texto escrito en español.


Seleccione Herramientas, Diccionario y Sinónimos

Aparece una ventana Diccionario y Sinónimos.

Si el concepto ha sido seleccionado cuando el proceso inicia, usted puede
simplemente hacer n clic para reemplazar, la palabra es reemplazada en la
nueva sección. Por otro lado, usted puede dar un clic en adicionar un nuevo
concepto y un nuevo concepto puede ser creado con la selección de una
palabra.

Validar y Arreglar Enlaces de Recursos
El uso de Validar y Arreglar Enlaces de Recursos es recomendable cuando
accidentalmente usted ha movido recursos(enlaces, documentos, etc.) del
mapa.


Seleccione Herramientas, Validar y Arreglar Enlaces....

Observará la
ventana de
Validar y Arreglar
Enlaces. Desde
aquí, usted puede
seleccionar una
opción de Buscar
y Arreglar, Solo
Buscar para
encontrar el
enlace roto en el
mapa.

En este ejemplo, puede buscar el primer enlace roto . Presione clic en botón
Sólo Buscar.

Se observa la ventana con los resultados obtenidos de la búsqueda, presione
el botón Aceptar.

Usted puede observar los mapas con enlaces de recursos rotos. En la ventana
se despliegan cual mapa tiene enlaces rotos(a la izquierda), y recursos que
están rotos( a la derecha). Presione un clic en el recurso roto y selecciónelo, y
active sobre ambos botones.

Si el recurso no necesariamente es largo, simplemente remueva el recurso
presionando clic en Remover.

Si usted desea fijar manualmente el acoplamiento roto, presione clic en botón
opciones, la interfad verificara el archivo, y manualmente selecciona este
archivo al cual debe ligarse el enlace.

Presione un clic en el botón Intentar Arreglar el Enlace Roto automáticamente
busca el mensaje en el archivo, y enlace el recurso en el archivo. Si este
enlace es fijo, el recurso roto puede ser removido desde la lista el Recurso
Enlace No Encontrado.

Usted puede hacer este proceso en grupo de mapas seleccionando la carpeta
desde la ventana Vistas y presione clic en Herramientas, Validar y Arreglar
Enlaces....

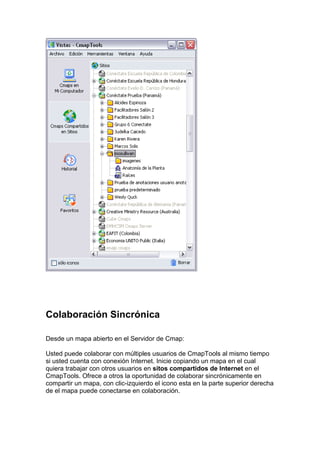

Colaboración Sincrónica

Desde un mapa abierto en el Servidor de Cmap:

Usted puede colaborar con múltiples usuarios de CmapTools al mismo tiempo
si usted cuenta con conexión Internet. Inicie copiando un mapa en el cual
quiera trabajar con otros usuarios en sitos compartidos de Internet en el
CmapTools. Ofrece a otros la oportunidad de colaborar sincrónicamente en
compartir un mapa, con clic-izquierdo el icono esta en la parte superior derecha
de el mapa puede conectarse en colaboración.

El botón de Colaboración Sincrónica esta habilitado, en la ventana del mapa,
confirmando que el mapa esta ahora listo para la colaboración sincrónica.

Si usted no es creador o administrador del mapa, y usted quiere colaborar
sincrónicamente en este mapa con otros usuarios, espere una respuesta de la
sesión de colaboración. La Respuesta de la Sesión de Colaboración"
automáticamente se abre una ventana donde te permite editar otro mapa. En
vez de solicitar una sesión, usted puede trabajar alternativamente son su propia
copia del Cmap y la corrige. Usted también puede cambiar la identificación del
usuario o utilizar la que por defecto tiene. Para expresar al dueño o
administrador de el mapa su interés de colaboración asíncrona presione clic en
el botón solicitar colaboración.

La ventana de respuesta de la colaboración informa al dueño o administrador
de la sesión de la colaboración respuesta a permitir la colaboración. El usuario
ingresa su identificación y ofrece al dueño o administrador, iniciar la sesión de
colaboración presionando un clic en el botón de Colaborar.

La Colaboración sincrónica es aceptada por el administrador o usuario del
mapa, la lista de los participantes puede modificar o adicionar al mapa. Algunos
de los cambios realizados durante la sesión de colaboración sincrónica son
habilitados por todos en la sesión mostrada. Los usuarios además pueden
comunicarse vía texto en un cuadro de diálogo que se encuentra al lado
derecho del mapa, y presionando un clic en el botón enviar, le llegara el texto al
usuario.

Manual cmap tools

Más contenido relacionado

Destacado (19)

Similar a Manual cmap tools (20)

Manual cmap tools
