PORTADA.
GEMA ROSARIO CEBALLOS GALARZA
ANÁLISIS DEL PROCESO DE CREACIÓN DE CARRETERAS
A PARTIR DE CAUCHO RECICLADO, CON LA FINALIDAD
DE REDUCIR EL IMPACTO AMBIENTAL EN EL ECUADOR
PARA EL AÑO 2015.
UNIVERSIDAD DEL PACÍFICO
Guayaquil, 2016
Trabajo de Conclusión de Carrera (T.C.C.)
presentado como requisito parcial para la
obtención del grado en Ingeniería en Comercio
Exterior y Transporte Marítimo

CEBALLOS(II(
(
(
CEBALLOS, Gema R., ANÁLISIS DEL PROCESO DE CREACIÓN
DE CARRETERAS A PARTIR DE CAUCHO RECICLADO, CON LA
FINALIDAD DE REDUCIR EL IMPACTO AMBIENTAL EN EL
ECUADOR PARA EL AÑO 2015, 101p. (Trabajo de Conclusión de
Carrera – C.E. T.MAR, presentado a la Facultad del Mar de la
Universidad Del Pacífico).
Resumen: El proyecto se encuentra direccionado en el análisis de la
aplicación del gránulo obtenido de la trituración de llantas y como posible
material de exportación, especialmente por el bajo costo de la materia
prima que son los neumáticos fuera de uso (NFU). Como objetivo de la
investigación se presenta analizar los procesos de creación de carreteras
mediante la utilización de caucho reciclado proveniente de neumáticos,
con el fin de reducir el impacto ambiental en el Ecuador. Para darle el
adecuado sustento al proceso se generó una investigación bibliográfica,
por medio de la que se logró determinar los procesos de conversión del
caucho obtenido de los NFU al gránulo, y el proceso que se genera para
aplicarlo dentro de las carreteas, además se logró detallar los costos
logísticos de la exportación y de la maquinaria necesaria para la
reutilización del producto.
Palabras claves: Caucho reciclado, neumáticos fuera de uso, impacto
ambiental, aplicación en carreteras

CEBALLOS(IV(
(
(
ÍNDICE DE CONTENIDOS.
(
PORTADA....................................................................................................................................
DECLARACIÓN DE AUTORÍA..............................................................................................II
CERTIFICACION....................................................................................................................III
ÍNDICE DE CONTENIDOS................................................................................................... IV
ÍNDICE DE TABLAS............................................................................................................. VI
ÍNDICE DE GRÁFICOS.......................................................................................................VIII
ÍNDICE DE FIGURAS..........................................................................................................VIII
AGRADECIMIENTO ...............................................................................................................X
DEDICATORIA ...................................................................................................................... XI
INTRODUCCIÓN......................................................................................................................1
CAPÍTULO I ..............................................................................................................................4
1. PLANTEAMIENTO GENERAL DE LA INVESTIGACIÓN ..............................................4
1.1. Antecedentes. ...................................................................................................................4
1.2. Justificación......................................................................................................................6
1.3. Planteamiento del problema.............................................................................................7
1.4. Objetivos. .........................................................................................................................8
1.4.1. Objetivo general. .......................................................................................................8
1.4.2. Objetivos específicos.................................................................................................8
1.5. Definición de la hipótesis.................................................................................................8
1.6. Metodología .....................................................................................................................9
CAPÍ TULO II..........................................................................................................................10

CEBALLOS(V(
(
(
2. ANÁLISIS DEL GRÁNULO DE CAUCHO OBTENIDO DE NEUMÁTICOS FUERA
DE USO Y SU APLICACIÓN.................................................................................................10
2.1. Introducción. ................................................................................................................111
2.2. El neumático.................................................................................................................122
2.2.1. Breve historia del neumático.................................................................................133
2.2.2. Tipos de neumáticos..............................................................................................133
2.2.3. Procesos de elaboración del neumático.................................................................154
2.2.4. Vida útil del neumático..........................................................................................177
2.2.5. Los neumáticos como residuos..............................................................................188
2.2.6. Procesos de tratamiento de neumáticos fuera de uso. .............................................20
2.3. Proceso industrial para la trituración mecánica y conversión en gránulo....................266
2.4. Aplicación para el gránulo de caucho después del proceso de trituración mecánica.....32
2.5. Gránulo de caucho en la construcción de carreteras. ...................................................377
CAPÍTULO III..........................................................................................................................42
3. ESTUDIO DE LA VIABILIDAD DE EXPORTACIÓN DEL GRÁNULO DE CAUCHO
RECICLADO OBTENIDO DE NEUMÁTICOS FUERA DE USO. ......................................42
3.1. Introducción.-...............................................................................................................433
3.2. Mercado internacional del caucho reciclado................................................................433
3.3. Estudio de aspectos básicos para el desarrollo de los procesos de producción y
exportación del gránulo de caucho obtenido de los NFU´s. ...............................................499
3.4. Descripción del proceso y la maquinaria. ......................................................................50
3.5. Marco legal relacionado a la operación de exportación...............................................544
3.6. Términos de venta y otros aspectos logísticos. ............................................................577
3.7. Aspectos logísticos de exportación. ...............................................................................59

CEBALLOS(VI(
(
(
3.8. Documentación requerida para la exportación...............................................................60
3.9. Análisis FODA...............................................................................................................63
CAPÍTULO IV........................................................................................................................677
4. ANÁLISIS ECONÓMICO FINANCIERO PARA LA EXPORTACIÓN DE GRÁNULO
DE CAUCHO. ........................................................................................................................677
4.1. Introducción. ................................................................................................................688
4.2. Plan de Inversión..........................................................................................................688
4.2.1. Detalle de Inversiones. ..........................................................................................688
4.2.2. Detalle de la depreciación de activos. .....................................................................73
4.2.3. Plan de financiamiento ............................................................................................74
4.2.4. Proyecciones de ingresos operacionales..................................................................74
4.2.5. Proyecciones de costos y gastos directos de operación.........................................765
4.2.6. Evaluación Financiera. ..........................................................................................787
CONCLUSIONES.-................................................................................................................809
RECOMENDACIONES.- ........................................................................................................80
BIBLIOGRAFÍA.-....................................................................................................................81
ANEXOS ................................................................................................................................865
ÍNDICE DE TABLAS
Tabla No
1: Composición porcentual por componentes de un neumático fuera de uso(NFU).16
Tabla No
2: Composición química elemental de un NFU.........................................................16
Tabla No
3: Gestión de los NFU en países de la Unión Europea..............................................44
Tabla No
4: Inversión en terreno y edificio...............................................................................49

CEBALLOS(VII(
(
(
Tabla No
5: Estado de situación financiera...............................................................................69
Tabla No
6: Inversión en activos fijos.......................................................................................70
Tabla No
7: Inversión en terreno...............................................................................................70
Tabla No
8: Inversión en edificio..............................................................................................70
Tabla No
9: Inversión en maquinaria y equipos........................................................................71
Tabla No
10: Inversión en muebles y enseres...........................................................................71
Tabla No
11: Inversión en equipos de oficina...........................................................................72
Tabla No
12: Inversión en equipos de computación. ................................................................72
Tabla No
13: Inversión en capital de operaciones.....................................................................72
Tabla No
14: Flujo de depreciaciones.......................................................................................73
Tabla No
15: Estrategia de financiamiento. ..............................................................................74
Tabla No
16: Tabla de amortización de crédito. .......................................................................74
Tabla No
17: Proyección de ventas...........................................................................................74
Tabla No
18: Proyección de precios........................................................................................765
Tabla No
19: Proyección de ingresos. .....................................................................................765
Tabla No
20: Detalle de costos y gastos operacionales...........................................................765
Tabla No
21: Detalle de gastos básicos...................................................................................765
Tabla No
22: Detalle de suministros de oficina. .....................................................................776
Tabla No
23: Detalle de costo de exportación.........................................................................776
Tabla No
24: Detalle de costos directos de producción. .........................................................776
Tabla No
25: Detalle de gastos varios.....................................................................................776
Tabla No
26: Estado de resultados integral.............................................................................787
Tabla No
27: Flujo de fondos proyectados..............................................................................787
Tabla No
28: VAN y TIR........................................................................................................787

CEBALLOS(VIII(
(
(
Tabla No
29: Retorno de la Inversión......................................................................................798
ÍNDICE DE GRÁFICOS
Grafico No
1: Línea de bajo rendimiento..................................................................................18
Grafico No
2: Esquema del proceso industrial para los neumáticos.........................................31
(
ÍNDICE DE FIGURAS
Figura No
1: Estructura de un neumático sin cámara................................................................12
Figura No
2: Neumático diagonal. ............................................................................................13
Figura No
3: Neumático radial..................................................................................................14
Figura No
4: Autoportante.........................................................................................................14
Figura No
5: Características generales de los neumáticos. .......................................................19
Figura No
6: Manipulación de neumático.................................................................................27
Figura No
7: Manipulación en planta........................................................................................28
Figura No
8: Molienda y tamizado en la planta. .......................................................................29
Figura No
9: Molienda fina y ensacado del material.................................................................30
Figura No
10: Aplicación en pistas multiuso. ...........................................................................35
Figura No
11: Aplicación en aislamiento acústico....................................................................36
Figura No
12: Aplicación de gránulo de caucho en asfalto.......................................................40
Tabla No
3: Gestión de los NFU en países de la Unión Europea..............................................44
Figura No
13: Esquema de la planta operacional (vista superior).............................................49
Figura No
14: Esquema de la planta operacional (diseño frontal). ...........................................50
Figura No
15: Esquema básico de la planta 3850 m2. ..............................................................50
Figura No
16: Fase 1Extracción de metales..............................................................................50

CEBALLOS(IX(
(
(
Figura No
17: Fase 2 Triturador primario. ................................................................................51
Figura No
18: Fase 3 Triturador secundario..............................................................................51
Figura No
19: Fase 4 Separador magnético...............................................................................51
Figura No
20: Fase 5 Separaciones de pelusa de fibra de gránulo de caucho...........................52
Figura No
21: Fase 6 Trituradora terciaria................................................................................52
Figura No
22: Fase 7 Limpieza de miga de caucho. .................................................................52
Figura No
23: Fase 8 Extracción de polvo y pelusa..................................................................53
Figura No
24: Fase 9 Trasportadores para separación. .............................................................53
Figura No
25: Fase 10 Tamizado por flujo de aire....................................................................53
Figura No
26: Puerto de Salida..................................................................................................59
Figura No
27: Puerto Destino....................................................................................................60

CEBALLOS(X(
(
(
AGRADECIMIENTO
A Dios por permitirme llegar a la meta, y estar en cada paso que doy.
A la Ilustre Universidad del Pacífico del Ecuador por permitirme ser parte de esta prestigiosa
institución.
A mí estimado tutor que se convirtió en la guía del desarrollo de la investigación.
A mis docentes los cuales brindaron sus conocimientos para generar el crecimiento de mis
capacidades como profesional.
A mi amada madre, por ser ese apoyo incondicional en todos los momentos.
Eternamente agradecida.

CEBALLOS(XI(
(

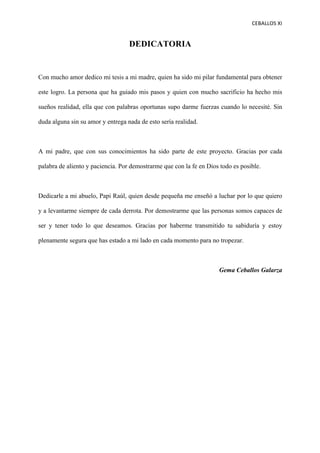

DEDICATORIA
Con mucho amor dedico mi tesis a mi madre, quien ha sido mi pilar fundamental para obtener
este logro. La persona que ha guiado mis pasos y quien con mucho sacrificio ha hecho mis
sueños realidad, ella que con palabras oportunas supo darme fuerzas cuando lo necesité. Sin
duda alguna sin su amor y entrega nada de esto sería realidad.
A mi padre, que con sus conocimientos ha sido parte de este proyecto. Gracias por cada
palabra de aliento y paciencia. Por demostrarme que con la fe en Dios todo es posible.
Dedicarle a mi abuelo, Papi Raúl, quien desde pequeña me enseñó a luchar por lo que quiero
y a levantarme siempre de cada derrota. Por demostrarme que las personas somos capaces de
ser y tener todo lo que deseamos. Gracias por haberme transmitido tu sabiduría y estoy
plenamente segura que has estado a mi lado en cada momento para no tropezar.
Gema Ceballos Galarza

CEBALLOS(1(
(
(
( (
INTRODUCCIÓN
En las últimas décadas el notable desarrollo socioeconómico e industrial ha generado un
aumento considerable de la población y conjuntamente con esto el aumento de vehículos en
circulación; provocando a su vez el incremento del número de llantas o neumáticos en desuso,
residuos que no solo afecta al ambiente, sino que a su vez repercute en la calidad de vida de
las personas, tomando en consideración todos los problemas que se presentan en cuanto a la
existencia de la disposición de las llantas fuera de circulación.
Sin embargo, se ha demostrado que en la práctica se pueden aprovechar y reutilizar los las
llantas o neumáticos que se encuentran en desuso; por ello es posible dar marcha atrás a esta
situación si se generan modificaciones a los procesos productivos, enfocando en la
recuperación y reutilización de un material que en su estado natural es un factor de
contaminación ambiental.
Por ello, esta investigación guarda una gran importancia, esencialmente porque su meta y
objetivo a cumplir es “Analizar los procesos de creación de carreteras mediante la utilización
de granulo de caucho reciclado, proveniente de neumáticos con el fin de generar un
emprendimiento orientado a la exportación de este producto, para mitigar el impacto
ambiental en el Ecuador”.
Trabajo que se encuentra justificado debido a que se direcciona a la disminución del impacto
ambiental generado por la aglomeración de los neumáticos que ya no se encuentran en uso.

CEBALLOS(2(
(
(
( (

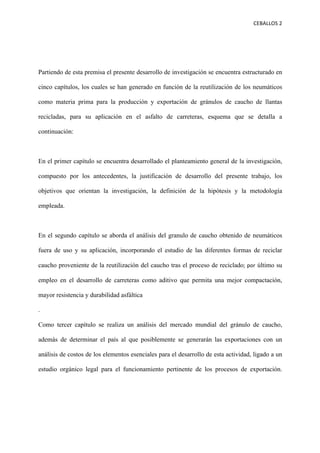

Partiendo de esta premisa el presente desarrollo de investigación se encuentra estructurado en
cinco capítulos, los cuales se han generado en función de la reutilización de los neumáticos
como materia prima para la producción y exportación de gránulos de caucho de llantas
recicladas, para su aplicación en el asfalto de carreteras, esquema que se detalla a
continuación:
En el primer capítulo se encuentra desarrollado el planteamiento general de la investigación,
compuesto por los antecedentes, la justificación de desarrollo del presente trabajo, los
objetivos que orientan la investigación, la definición de la hipótesis y la metodología
empleada.
En el segundo capítulo se aborda el análisis del granulo de caucho obtenido de neumáticos
fuera de uso y su aplicación, incorporando el estudio de las diferentes formas de reciclar
caucho proveniente de la reutilización del caucho tras el proceso de reciclado;(por último su
empleo en el desarrollo de carreteras como aditivo que permita una mejor compactación,
mayor resistencia y durabilidad asfáltica
.
Como tercer capítulo se realiza un análisis del mercado mundial del gránulo de caucho,
además de determinar el país al que posiblemente se generarán las exportaciones con un
análisis de costos de los elementos esenciales para el desarrollo de esta actividad, ligado a un
estudio orgánico legal para el funcionamiento pertinente de los procesos de exportación.

CEBALLOS(3(
(
(
( (
Como último capítulo se genera un análisis económico financiero para la exportación de
gránulo de caucho a Chile, con el fin de determinar su viabilidad económica.
Para finalizar este trabajo de conclusión de carrera se encuentran las conclusiones y
recomendaciones obtenidas de la investigación, en las cuales se presenta un análisis de
producción y utilización de los neumáticos fuera de uso, lo cual no sólo genera ingresos
económicos sino que ayuda al ambiente reduciendo la contaminación.

CEBALLOS(4(
(
(
( (
CAPÍTULO I
1. PLANTEAMIENTO GENERAL DE LA INVESTIGACIÓN
1.1. Antecedentes.
“La fabricación en masa de los neumáticos y la esencial dificultad para gestionarlos después
de que llega al final de su vida útil, se ha convertido en uno de los más graves problemas para
el ambiente durante las últimas décadas a nivel mundial, impacto que aumenta conjuntamente
con el crecimiento de la población y la expansión de parque automotor” (Careaga, 2008)
Para la elaboración de un neumático es necesaria la utilización de grandes cantidades de
energía y barril de petróleo crudo si es el caso de la fabricación de un neumático de carro,
que al no ser adecuadamente reciclado genera contaminación ambiental al formar parte de
vertederos, los cuales no cuentan con un control apropiado.
Existen diversos métodos para conseguir un reciclado coherente de este tipo de productos,
pero aún hacen falta políticas orientadas a favorecer la recolección y la implantación de
industrias que se enfoquen en la tarea de recuperación o eliminación de forma limpia de los
componentes peligrosos de las gomas de los vehículos y maquinarias.
“Para la eliminación de estos residuos, es aplicada de forma constante la quema directa, que
genera graves problemas ambientales debido a la producción y emisión de gases que
contienen partículas nocivas para la naturaleza; aunque no es menos problemático el

CEBALLOS(5(
(
(
( (
almacenamiento, ya que provocan problemas de estabilidad por la degradación química
parcial que éstos sufren y producen problemas de seguridad en el vertedero” (Castro, 2012)
“Otro de los problemas que se presentan, es que, la acumulación de neumáticos forman
hábitats donde proliferan roedores, insectos y otros animales dañinos, lo que constituye un
problema añadido. La reproducción de ciertos mosquitos, que transmiten por picadura fiebres
y encefalitis, llega a ser 4.000 veces mayor en el agua estancada de un neumático que en la
naturaleza” (Barragan, 2010)
El espacio que ocupan los neumáticos que se encuentran fuera de uso y los incendios que se
producen muchas veces en esos amontonamientos (envían cantidades enormes de CO2 a la
atmósfera) hacen necesario la potenciación de industrias de reciclaje de ruedas y un mayor
conocimiento por parte de los ciudadanos.
“Sólo en España se producen al año entre 250.000 y 300.000 toneladas de neumáticos usados,
de los cuales aproximadamente el 45% se deposita en vertederos controlados sin tratar, el
15% se deposita después de ser triturado y el 40% no está controlado” (Castells, 2012).
En Ecuador “sólo 30% de los municipios tienen rellenos sanitarios”, de los cuales no muchos
tienen un lugar adecuado para la disposición de dichos desperdicios y, lo que es peor, no
saben qué hacer con estos para evitar que se sigan acumulando.
“La empresa municipal de aseo de Cuenca EMAC, mediante una encuesta realizada concluye
que en Cuenca, se recolecta 18 toneladas de llantas mensuales, que se convierten en uno de
los desperdicios más difíciles de manipular, siendo desechados por las personas en los

CEBALLOS(6(
(
(
( (
botaderos, ocupando demasiado espacio, optando así por su eliminación mediante
combustión, accionar que contamina el ambiente” (Jiménez, 2013).
El Ministerio del Ambiente (2015), dio a conocer que no cuentan con un protocolo
establecido para que los municipios realicen el manejo de llantas en sus botaderos. Sin
embargo, esta entidad se encarga de controlar que los proyectos presentados por los gobiernos
locales para la creación de rellenos sanitarios se cumplan.
1.2. Justificación.
El desarrollo de la presente investigación es de vital importancia, debido a que ésta se
encuentra enmarcada en el desarrollo de procesos orientados al análisis de creación de
carreteras mediante la utilización gránulo de caucho reciclado, proveniente de neumáticos con
el fin de generar un emprendimiento orientado a la exportación de este producto, para mitigar
el impacto ambiental en el Ecuador; problemática que viene afectando no solo a la nación
ecuatoriana, sino a todo el mundo.
En la actualidad el potencial productivo que puede generar la transformación de los
neumáticos usados en nueva materia prima, no es considerado de forma apropiada a nivel
mundial, generando que estos únicamente sean depositados en vertederos y en más de una
ocasión se convierten en focos infecciosos, productores de enfermedades y generando un
incremento de la población de insectos, como es el caso de los mosquitos, cuya proliferación
hace que las personas sean más propensas a sufrir de picaduras que en más de una ocasión,
son consecuencia de altas fiebres e incluso el padecimiento de encefalitis.

CEBALLOS(7(
(
(
( (
Como otro extremo del descornamiento de las diversas aplicaciones que pueden tener los
NFU1
y con el fin de evitar problemas de enfermedades como se menciona en el párrafo
anterior, las personas optan por la quema de estos, sin considerar que este proceso genera el
aumento de las emisiones de gases que contienen partículas contaminantes y nocivas para el
entorno.
Actualmente varios métodos son utilizados para el reciclaje de los NFU y la destrucción de
sus componentes. Este proceso genera un amplio campo y extenso para proyectos destinados
a generar un uso apropiado de este materia, que van desde la conversión en energía eléctrica
mediante el reciclaje, hasta extraer materia prima, procesos actualmente aplicado en proyectos
de vialidad en los países con altos índices de desarrollo como Estado unidos, España, Chile,
los cuales encabezan la aplicación del gránulo obtenido de los NFU para evitar el impacto
ambiental.
La viabilidad de la investigación se sitúa en la disponibilidad de información de carácter
teórico científico, la que contribuirá a analizar procesos de conversión y reutilización de los
neumáticos, para su posterior aplicación en la construcción de carreteras.
1.3. Planteamiento del problema.
¿Será posible generar un emprendimiento orientado a la exportación de gránulo de caucho,
obtenido de neumáticos fuera de uso, para la creación de carreteras, con el fin de reducir el
impacto ambiental?
(((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((
1
(Neumáticos(Fuera(de(Uso.(

CEBALLOS(8(
(
(
( (
1.4. Objetivos.
1.4.1. Objetivo general.
“Analizar los procesos de creación de carreteras mediante la utilización de gránulo de caucho
reciclado, proveniente de neumáticos con el fin de generar un emprendimiento orientado a la
exportación de este producto, para mitigar el impacto ambiental en el Ecuador”.
1.4.2. Objetivos específicos
•!Analizar las distintas formas de producción y utilización de caucho reciclado de los
neumáticos.
•!Generar un análisis económico y financiero orientado a determinar la viabilidad de
inversión en el emprendimiento de exportación de granulo de caucho, obtenido de
neumáticos fuera de uso.
•!Proponer un emprendimiento orientado a la generación de valor agregado a los
neumáticos fuera de uso, mediante conversión en gránulo de caucho para la exportación
y construcción de carreteras.
1.5. Definición de la hipótesis.

CEBALLOS(9(
(
(
( (
El desarrollo de un emprendimiento orientado a la exportación de granulo de caucho reciclado
proveniente de neumáticos fuera de uso, para la creación de carretera, puede incidir en la
mitigación del impacto ambiental en el Ecuador.
1.6. Metodología
Los métodos a utilizarse en la investigación propuesta, son los siguientes:
Bibliográfica: El proceso investigativo se respaldó por un compendio teórico mismo que fue
obtenido por de recolección bibliográfica, de las temáticas específicas que se estén
desarrollando.
Método Histórico: La investigación se basó en la recopilación de la mayor cantidad de
información que existiese de la temática, este método permitió el análisis de la evolución del
desempleo juvenil.
Método deductivo e inductivo: Este método fue aplicado debido a partir del análisis de una
realidad general, llegando a los conclusiones especificas enfocándose en un área o fenómeno
determinado, siendo el caso de este proceso las variables y como estas interactúan y se
relacionan.
Modalidad.
Para el desarrollo investigativo que se ha planteado se aplicará la modalidad cualitativa que
permitirá la recolección de datos teóricos por de los que se intentará probar la hipótesis y
contestar las interrogantes que se presentan durante la investigación.

CEBALLOS(10(
(
(
( (
CAPÍ TULO II
2. ANÁLISIS DEL GRÁNULO DE CAUCHO OBTENIDO DE NEUMÁTICOS
FUERA DE USO Y SU APLICACIÓN.

CEBALLOS(11(
(
(
( (
2.1. Introducción.
Uno de los residuos que mayor problemática ha generado al ambiente a nivel mundial y
nacional, son las llantas que se encuentran fuera de uso, o que ya alcanzaron su vida útil, cuyo
mayor problema se encuentra centrado en la dificultad para su destrucción una vez que ya ha
cumplido su ciclo, debido a que la acumulación de llantas se convierte en un entorno ideal
para la proliferación de roedores y otros tipos de animales, que en más de una ocasión son
dañinos para el ser humano, como es el caso de los mosquitos que transmiten enfermedades
de diversos tipos mediante picaduras, y según el (Ministerio de Salud Pública del Ecuador,
2013) “llega a ser 4.000 veces mayor la reproducción de estos insectos en el agua estancada
de una llanta que en la naturaleza”.
“Además estos residuos son acumulados en tiraderos con un potencial peligroso de provocar
incendios, además de constituir un factor de contaminación visual y no solo en tiraderos son
acumuladas, sino también se presentan en las carreteras en lotes baldíos, etc.” (Bailey, 2012).
“En el Ecuador la problemática de la acumulación de los neumáticos es uno de los problemas
que hoy aqueja a todos ya que en su mayoría estas llantas nunca serán reutilizadas”
(Ministerio del Ambiente, 2012)
Es por esta alta problemática que en el presente capítulo, se abordan los diferentes procesos
de reciclado de los neumáticos, con la finalidad de determinar el más viable para la mitigación
de la contaminación y darle un valor agregado a un elemento que se acumula en mayores
cantidades con el día a día.

CEBALLOS(12(
(
(
( (
2.2. El neumático.
El neumático también denominado como cubierta o llanta en algunos países, hace referencia a
la pieza toroidal de caucho que se encuentra colocada en las ruedas de diversos vehículos y
maquinas cuya función esencial, es generar un contacto adecuado por adherencia y fricción
con el pavimento, que da paso al arranque, el frenado y la guía. “La parte de caucho blando
que se infla y llena de aire es la cámara (cámara de aire). Hay neumáticos que no llevan
cámara, es decir, que la parte hinchable forma un todo con el neumático” (Careaga, 2008).
Figura No
1: Estructura de un neumático sin cámara
Fuente: (Armendariz, 2012)
Por norma general los neumáticos cuentan con hilos que permiten darle mayor fuerza y es
debido a la orientación de estos hilos, que los neumáticos pueden ser clasificados en
diagonales o radiales. Los de tipo radial son el estándar para casi todos los automóviles
modernos.
Un neumático sin cámara puede estar
compuesto por 7 aspectos básicos
fundamentales.
1. Cinturón de acero en dirección longitudinal.
2. Estructura radial.
3. Alambre.
4. Llanta.
5. Banda de rodamiento.
6. Pared lateral.
7. Talón (ceja).

CEBALLOS(13(
(
(
( (
2.2.1. Breve historia del neumático.
“En el año de 1888, el veterinario y también inventor de origen escoces, John Boyd Dunlop,
desarrolló el primer neumático con cámara de aire para el triciclo de su hijo de nueve años,
con la finalidad de resolver el problema del traqueteo” (Crouse W. , 2012), Dunlop infló unos
tubos de goma con una bomba de aire para inflar balones, posteriormente envolvió los tubos
de goma con una lona para protegerlos y los pegó sobre las llantas de las ruedas del triciclo.
Hasta entonces, la mayoría de las ruedas tenían llantas con goma maciza, pero los neumáticos
permitían una marcha notablemente más suave.
2.2.2. Tipos de neumáticos
Debido a su construcción existen tres tipos de neumáticos que son.
Diagonales: caracterizados por su construcción debido a que las capas que lo componen son
ubicadas de forma diagonal un sobre la otra.
Figura No
2: Neumático diagonal.
Fuente: http://neumaticobarato.blogspot.com/

CEBALLOS(14(
(
(
( (
Radiales o con radios: Las capas se encuentran colocadas una sobre la otra en línea recta sin
sesgo permitiendo una mejor estabilidad y resistencia.
Figura No
3: Neumático radial.
Autoportante: “En esta las capas se encuentran colocadas las una sobre las otras en línea
recta, sin sesgos, también en los flancos, dotando de mayor resistencia a la cubierta aunque es
menos confortable por ser más rígida, se usa en vehículos deportivos y tiene la ventaja de
poder rodar sin presión de aire a una velocidad limitada, sin perder su forma” (Dusseldorf,
2011).
Figura No
4: Autoportante

CEBALLOS(15(
(
(
( (
2.2.3. Procesos de elaboración del neumático.
“Aunque el caucho se presente como la materia prima esencial para la fabricación y
producción en masa de los neumáticos, este además se encuentra conformado por diferentes
compuestos como: azufre, negro de humo, pigmentos plastificantes, antioxidantes y demás;
para el desarrollo y producción de las llantas.” (Escobar A. , 2013).
Componentes químicos de los neumáticos.
“Los neumáticos pueden ser considerados estructuras tubulares complejas en las que se llegan
a utilizar hasta 200 compuestos químicos diferentes, pero esencialmente se encuentran
constituidos por caucho natural, cauchos sintéticos, negro de humo, agentes químicos, aceites,
minerales y fibras reforzantes. Los cauchos sintéticos más utilizados en la actualidad son
estireno – butadieno SBR por sus siglas en inglés (Styrene – Butadiene Rubber), poliisopreno
sintéticos (IR) y polibutadieno (BR)” (Uniovi.es, 2011). La matriz de caucho más utilizada es
el copolímero estireno-butadieno (SBR), con un 25% en peso de estireno o una mezcla de
caucho natural y SBR.
“La combinación de cauchos naturales y sintéticos, se realiza de modo que los cauchos
naturales proporcionen elasticidad y los sintéticos, estabilidad térmica. El proceso de
vulcanizado a que se someten los neumáticos, es un entrelazamiento de cadenas de polímeros
con moléculas de azufre a alta presión temperatura. En este proceso, el caucho pasa de ser un
material termoplástico a ser un elastómero” (Castro, 2012).

CEBALLOS(16(
(
(
( (
El negro de humo, formado por partículas muy pequeñas de carbono, aumenta la tenacidad y
la resistencia a la tracción, a la torsión y al desgaste.
Tabla No
1: Composición porcentual por componentes de un neumático fuera de uso.
Componente
Turismos
(%)
Vehículos pesados
(%)
Función.
Caucho y elastómeros 48 45 Agente vulcanizante
Negro de humo 22 22
Refuerzos metálicos (Acero) 15 25 Formación esqueleto
Refuerzos textiles 5 0 Formación esqueleto
Óxido de Zinc 1.2 2.1 Catalizador
Azufre 1 1 Agente vulcanizante
Aditivos y otros
Peso del neumático (kg) 6.5 – 9 55 - 80
Fuente: (Encalada, 2011)
Elaborado por: Autora de Tesis.
Tabla No
2: Composición química elemental de un neumático fuera de uso (NFU)
Elemento % de peso
C (Carbono) 70
H (Hidrogeno) 7
S (azufre) 1
N2 (Dinitrógeno ) 0.5
O (Oxigeno) 4
ZnO (Óxido de Zinc) 1
Fe (Hierro) 16
Ácido esteárico 0.3
Ligandos cupríferos 0.1
Cd (Cadmio) 200 mg/kg
Cr (Cromo) 10 mg/kg
Ni (Niquel) 90 mg/kg
Pb (Plomo) 50 mg/kg
Fuente: (Chavez, 2010)
Elaborado por: Autora de Tesis.

CEBALLOS(17(
(
(
( (
2.2.4. Vida útil del neumático.
Este valor se lo presenta en función de la cura del neumático que es: el tiempo que le toma al
azufre mezclarse correctamente con el resto de componentes; “El tiempo de cura comienza
dentro del procesos que respecta a la vulcanización, tiempo en el que se llega solamente al
50% del curado total del neumático, ya en este punto el neumático se descarga del molde de
vulcanización” (Mejia, 2012).
Acto seguido se infla el neumático para enfriarlo y que no pierda su forma, en este proceso se
logra un 40% más en el curado del neumático llegando de este modo a un 90%, la cura
continua con el neumático ya estando en uso en este instante se aprovecha para llegar al 98%
de cura siendo este el máximo valor que se alcanza.
“Ya con este nivel de tratamiento y curación en neumático podrá tener una vida útil estándar
siguiendo ciertos parámetros entre los que se presentan los siguientes” (Santiñan, 2011).
•! Tipo de carretera.- dentro del perímetro urbano.
•! Presión de inflado.- la especificada para cada neumático.
•! Carga.- no más de la indicada en el manual de servicio.
Tomando en cuenta estos puntos el periodo útil de servicio de los neumáticos llegan a un
valor de:
•! Diagonal: 30.000 km.
•! Radiales: 60.000 km.

CEBALLOS(18(
(
(
( (
En este valor la llanta llega a la línea que corresponde al bajo rendimiento, dando a conocer
que el neumático ya debe de ser cambiado.
Grafico No
1: Línea de bajo rendimiento.
Fuente: (Cembranos, 2012)
2.2.5. Los neumáticos como residuos.
“Debido al crecimiento del parque automotor mundial, la generación de neumáticos usados es
cada vez mayor; el problema radica en que este residuo no se puede reciclar fácilmente
convirtiéndose en un desecho inservible” (Freire, 2011).
Acerca de la quema de neumáticos
“La quema de llantas origina altos niveles de contaminación del aire, debido a que su
combustión expulsa gases que contienen sustancias tóxicas como: Dióxido de carbono,
azufre, compuestos clorados y otros elementos químicos” (Labahn, 2011).
“Estos elementos son transportado en el aire, depositándose progresivamente en objetos, ojos,
piel de las personas quedando en suspensión en el aire ocasionando además la absorción de
estos compuestos al respirar en el cual el humo toxico de la quema de llantas afecta la salud
física de los seres humanos y los demás seres vivos” (Barragan, 2010)
1/16”(
Línea de rodamiento.
Línea de bajo rodamiento.

CEBALLOS(19(
(
(
( (
“Estas sustancias químicas atacan fundamentalmente al sistema respiratorio, generando la
aparición inmediata o progresiva de enfermedades bronco – respiratorio, ahogos, asma e
incluso cáncer pulmonar, en tal caso también se presentan afecciones a la piel, ojos e
insuficiencia cardiaca” (Calvo, 2012).
“De igual manera estos gases conjugan en ellos partículas microscópicas que generan
alteración al equilibrio atmosférico al reaccionar con el oxígeno existente ocasionando una
mayor absorción calórica, elevando la temperatura debido al hollín, además de la generación
de residuos que son propagados en la atmosfera por el viento y la lluvia, llegando a aguas
superficiales y por el proceso de absorción a nichos acuáticos subterráneos generando una
reducción de la fertilidad de la tierra” (Castells, 2012).
Figura No
5: Características generales de los neumáticos.
Fuente: (Chavez, 2010)
Fuente: www.tigershredders.com
“Se estima que más del 80% de las partículas no respirables (PM 10) en las ciudades proviene
de los transportes que circulan en las carreteras y que el desgaste de frenos y neumáticos son
responsables del 3 - 7% de emisión de la misma, conjuntamente con un 4% resultado de la
quema de llantas las cuales se encuentran fuera de uso” (López, 2011).
“Como se puede observar, los principales afectados a causa de la quema de los neumáticos
fuera de uso son los mismos seres humanos y el ambiente en el que interactúan, por lo tanto,
es esencial ponerle un alto esta práctica nociva” (Jiménez, 2013).

CEBALLOS(20(
(
(
( (
Una vez que pare esta actividad, habrá un disminución significante en la contaminación del
aire y consecuentemente la disminución de enfermedades causadas por el humo tóxico
generado por esta práctica.
2.2.6. Procesos de tratamiento de neumáticos fuera de uso.
“Los neumáticos originan residuos producidos en gran cantidad. Con el fin de llevar a cabo
una correcta gestión de los mismos, es posible aplicar el principio jerárquico 3RVE
(reducción, reutilización, reciclado, valorización y eliminación, en este orden)” (López,
2011).
Reducción de la generación de neumáticos.
El proceso de reducción de los neumáticos que ya se encuentran fuera de uso, y son
considerados un desperdicio, es posible si se mejoran las prácticas de utilización de los
mismos, con el fin de prolongar su vida útil, es necesario que las industrias que se encuentran
destinadas a la fabricación de neumáticos alarguen la vida útil de estos, mediante mejoras
tecnológicas y de diseño que permitan un menor consumo de la banda de rodadura durante la
conducción.
“En lo que respecta al usuario del vehículo, este puede prolongar la vida útil del neumático,
aplicando un proceso de mantenimiento adecuado, evitar la fricción en el asfalto aplicando un
correcto uso de los frenos, para así disminuir el desgaste de este” (Fernández, 2012). Así
mismo, deben desarrollarse proyectos de investigación y desarrollo para eliminar tóxicos en la
composición del neumático.

CEBALLOS(21(
(
(
( (
Reutilización de los neumáticos: recauchutado.
Es necesario dar a conocer lo esencial que puede ser la reutilización de un neumático
mediante la aplicación de proceso de recauchutado, debido a que este se traduciría en la
utilización del potencial que el neumático todavía posee, dando una mayor tiempo de
utilización y por ende evitando el aumento de la compra de este producto.
El recauchutado es considera el proceso que permite volver a utilizar la carcasa del
neumático, mediante la aplicación de una nueva banda de rodadura, siempre que se conserven
las cualidades que permitan la reutilización de este. Países como Italia o Dinamarca
recauchutan alrededor de un 22% de los NFU que generan. Atendiendo a la superficie a
renovar se presentan tres sistemas de recauchutado los cuales son: (Luís, 2010)
•! Recauchutado integral, en el cual se renueva la banda de Rodamiento y los flancos (de
talón a talón).
•! Recauchutado semi-integral, en el que se renueva la banda de rodamiento y parte del
flanco.
•! Recauchutado sólo de la banda de rodamiento
Reciclado de los neumáticos.
“En lo que respecta al aprovechamiento de los materiales que componen los NFU´s, es
conveniente dar a conocer que se pueden aplicar diversos procesos para anular las

CEBALLOS(22(
(
(
( (
características elásticas de los desperdicios del caucho, generando que estos cuenten con
nuevas propiedades plásticas como las que cuenta el caucho no vulcanizado” (Escobar A. ,
2013).
Entre estos procesos se pueden aplicar los siguientes:
•! Termólisis.
•! Trituración mecánica.
•! Trituración criogénica
•! Valoración energética
Termólisis.
“La termólisis se caracteriza por ser un sistema en el que los materiales son sometidos a un
calentamiento en un entorno en el que no existe oxígeno, los altos niveles térmicos y la
esencia del oxígeno tienen como efecto la desintegración de los enlaces químicos, generando
la aparición de cadenas de hidrocarburos” (Careaga, 2008).
“Mediante la aplicación de la termólisis se pueden recuperar los compuestos originales del
neumático, por lo que puede presentar como un método esencial para la recuperación de los
componentes del neumático; obteniendo metales, carbones e hidrocarburos gaseosos, que
pueden volver a las cadenas industriales, ya sea de producción de neumáticos u a otras
actividades” (Cembranos, 2012).

CEBALLOS(23(
(
(
( (
Trituración mecánica.
“La trituración mecánica se caracteriza por ser un procesos esencialmente mecanizado, por
ende los productos resultantes presentan alta calidad y generan bajos niveles de
contaminación durante el proceso de obtención, logrando que este producto sea altamente
aplicable en nuevos procesos y productos; este se presenta casi siempre el paso previo en los
diferentes métodos de recuperación y rentabilización de los residuos de neumáticos” (Bailey,
2012).
Este concepto incluye la fragmentación del neumático en gránulos (GTR, Caucho de Ruedas
Granulado) y separación de componentes (acero y fibras) y desvulcanización. Como ejemplos
de su uso se presentan: “materiales de relleno en productos de caucho, modificadores de
asfalto, superficies de atletismo y deportes, y productos moldeados y calandrados. Lo que se
pretende es incrementar la calidad y consistencia del GTR, y ello conducirá a un reciclado del
material mucho más extenso” (Castro, 2012).
Trituración criogénica
“Para la trituración criogénica es aplicado nitrógeno líquido, con el fin de enfriar el neumático
a temperaturas que llegan a oscilar entre los -100 a -150 ºC, generando que el caucho que
compone el neumático pase a estado vítreo, llegando a poseer un alto grado de fragilidad,
haciendo más fácil el triturado” (Encalada, 2011).
Valoración energética

CEBALLOS(24(
(
(
( (
“La valoración energética, a diferencia de la incineración, tiene como objetivo extraer el
poder calorífico de los residuos con el fin de sustituir parte de los combustibles
convencionales, la valorización energética presenta, por tanto, dos ventajas. Por un lado, se
consigue disminuir la cantidad de residuos, y por otro, permite reducir el consumo de
combustibles fósiles. ” (Freire, 2011):
Es evidente, que las industrias que mayor interés presentan por la utilización de este tipo de
residuos, como fuente energética, son aquellas con altos consumos de energía tales como las
industrias pastero- papeleras, de cemento y las centrales térmicas.
“El poder calorífico de los neumáticos es del orden de 35 mj/kg, mientras que la madera y el
carbón tienen poderes caloríficos de 22 mj/kg y 25 mj/kg, respectivamente. Por consiguiente,
puede afirmarse que se trata de un excelente combustible. Cada neumático utilizado como
combustible permite ahorrar entre 10-12 kg de carbón o bien, 7.51 kg de petróleo”. (Gómez,
2011).
Eliminación de los neumáticos.
“Entre las los principales procesos que se encuentran destinados a la eliminación de los
neumáticos que ya se encuentran fuera de uso se presenta; el enterramiento sanitario y la
incineración; en el caso de la incineración se aplica un procesos que genera la combustión de
los materiales orgánicos del neumático mediante la aplicación de altas temperaturas,
utilizando hornos con materiales refractarios de alta calidad” (Jiménez, 2013).
“A diferencia de los procesos antes mencionados, este último genera diversos contaminantes
que perjudican la salud humana, entre los que se encuentran el monóxido de carbono - Xileno

CEBALLOS(25(
(
(
( (
Hollín - óxidos de nitrógeno, dióxido de carbono -óxidos de zinc Benceno - fenoles, dióxido
de azufre - óxidos de plomo, tolueno. Además el hollín contiene cantidades importantes de
hidrocarburos aromáticos poli cíclicos, altamente cancerígenos. También tiene el peligro de
que muchos de estos compuestos sean solubles en el agua, por lo que pasan a la cadena trófica
y de ahí a los seres humanos” (Labarthe, 2011).

CEBALLOS(26(
(
(
( (
2.3. Proceso industrial para la trituración mecánica y conversión en gránulo.
El proceso industrial está diseñado para obtener la separación de los componentes del
neumático (caucho, acero y textil) por procedimientos mecánicos y magnéticos, el proceso
industrial está dimensionado para triturar 15.000 Tn /año de neumáticos fuera de uso en tres
turnos de trabajo obteniéndose aproximadamente el 65% en peso de caucho, el 30% acero y el
5% textil. El proceso de transformación del neumático usado en granulado y polvo de goma
de alta calidad sigue las siguientes etapas en el proceso industrial:
•! Recepción del neumático y almacenamiento.
•! Alimentación de neumáticos.
•! Troceado mecánico.
•! Granulación principal.
•! Granulación intermedia.
•! Molienda fina.
•! Embalaje en Big-Bags y almacenamiento.
2.3.1. Recepción del neumático y almacenamiento.
“En la zona de almacenamiento, una vez pesados y descargados los neumáticos, éstos son
clasificados en función de su tamaño y son conducidos hasta su correspondiente lugar de
almacenaje dentro de la planta, donde serán apilados de forma que se garantice su estabilidad.
La zona de almacenamiento dispone del cerramiento adecuado, a fin de proteger los
neumáticos usados de las posibles agresiones externas” (Gómez, 2011).

CEBALLOS(27(
(
(
( (
Figura No
6: Manipulación de neumático.
Fuente: www.solostocks.com
Alimentación de neumáticos en planta.
“La maquinaria tiene una capacidad de trituración de neumáticos de 15.000 Tn/año,
obteniéndose 9.750 Tn de caucho en diferentes tamaños, 4.500 Tn de acero y 750 Tn de
material textil. Estas cantidades pueden variar en función del tipo de neumático que se triture”
(Jiménez, 2013).
Etapa de trituración.
“Mediante una cinta transportadora los neumáticos llegan a la troceadora primaria (Shreader),
en la cual son reducidos a trozos de tamaño máximo 8 x 20 cm mediante dos rodillos de
cuchillas girando en sentidos contrarios” (Hourton, 2012).

CEBALLOS(28(
(
(
( (
Figura No
7: Manipulación en planta.
Fuente: biogeomundo.blogspot.com
Etapa de trituración y granulado principal.
“Por de cinta transportadora estos trozos son conducidos a una trituradora principal (Main
Grinder) en la que un juego de dos rodillos de cuchillas giratorios, reduce estas fracciones de
neumáticos a tamaño inferior a 20 mm” (Escobar S. , 2011).
Este granulado es conducido desde la salida de ésta segunda trituración por de cinta
transportadora cubierta, donde debido a la labor de un ciclón y la diferencia de densidades
comienza la separación del tejido del caucho y por, efecto de un electroimán, la separación del
acero; el acero es depositado en contenedores para su posterior traslado a la industria
siderúrgica; el tejido se almacena en otro contenedor. (Aguado, 2010)

CEBALLOS(29(
(
(
( (
Clasificación de primeros productos obtenidos.
Molienda
Estas fracciones de caucho (que ya han liberado parte de su contenido de tejido y la totalidad
del acero), pasan a una tercera fase, donde las fracciones de caucho, de tamaños inferiores a 7
mm, son cribadas y seleccionadas, separando las fracciones mayores de 7 mm.
Figura No
8: Molienda y tamizado en la planta.
Fuente: spanish.alibaba.com
“Mediante un equipo de tamizado comienza la clasificación de los granulados envasando en
sus tamaños comerciales los inferiores a 4,0 mm. Los tamaños comprendidos entre 4,0 y 7
mm pasan a la siguiente fase del proceso, mientras que las fracciones superiores a 7 mm, son
rechazadas y enviadas a una nueva molienda, donde reducirán por tercera vez su tamaño.
Posteriormente estas fracciones, ya inferiores a 7 mm, serán cribadas y pasarán a la siguiente
fase del proceso” (Morales J. , 2011).

CEBALLOS(30(
(
(
( (
Molienda fina.
“Estas fracciones de tamaño máximo 7 mm almacenadas en un silo regulador, son
conducidas, por de un dosificador a un molino de alta capacidad (Impact Mull), donde se
procede a la transformación del caucho en sus fracciones más pequeñas” (Fernández, 2012).
Estos molinos giran a alta velocidad y el producto final obtenido tiene un alto contenido en
fracciones de 0.0 a 2,0 mm.
El producto clasificado se almacena en los silos correspondientes dispuestos a tal fin bajo el
sistema de cribas. Estos productos ya están listos para su comercialización ensacados en Big-
Bags.
Figura No
9: Molienda fina y ensacado del material.
Fuente: dura-shred.en.alibaba.com
El acero obtenido del proceso industrial es almacenado en contenedores para su
comercialización como chatarra. El textil se envasa en Big- Bags para su eliminación.

CEBALLOS(31(
(
(
( (
Posibles usos.
Los principales usos que se pueden dar al caucho extraído de neumáticos son:
•! Utilización en asfaltos
•! Incineración
•! Vertederos
Esquema del proceso industrial para los neumáticos fuera de uso.
Grafico No
2: Esquema del proceso industrial para los neumáticos
Fuente: (Delnero, 2010)
Neumáticos de camión y coche
Trituración
nnnnnnnn.
Almacén de neumáticos
triturados.
Agua, piedras y suciedad
Molienda PPAL.
Acero
Cribado y limpiezaNueva Molienda Producto < 4,0 mm
Envasado
Molienda fina
Criba
Producto 0,5 mm
Envasado
Producto 0,5 – 2 mm
Envasado

CEBALLOS(32(
(
(
( (
2.4. Aplicación para el gránulo de caucho después del proceso de trituración mecánica.
“Existen avances sustanciales en la industria de productos plásticos, todo a partir del triturado
del caucho, y utilizando ligantes con adición de tipo termoplástico o de tipo poliuretano que
permite fabricar una infinidad de objetos y materiales como carcasas, láminas aislantes, suelas
de zapatos, cascos protectores para motoristas, etc.” (Labahn, 2011).
“Con procesos de curado y utilizando los ligantes adecuados se crean, todo tipo de productos
moldeados por compresión, incluso de gran volumen y bajas prestaciones. Aunque las
propiedades de tracción y abrasión están por debajo de los productos naturales el añadirles
color es ventajoso económicamente” (Castro, 2012)
“La goma triturada en pequeñas partículas (inferior a 3/8”) libre de acero y de fibras es lo que
se denomina como goma granulada. En dicho es posible fabricar nuevos productos como
mangueras para automóviles, correas y barreras de sonido para autopistas añadiendo varios
productos moldeados. La goma del neumático también es usada como aditivo en plásticos,
goma virgen, por supuesto dependiendo de la aplicación cuando la resistencia estructural no
sea necesaria”. (Calvo, 2012)
Una gran parte de los NFU son vendidos para la reutilización en países del tercer mundo, y
otra gama se encuentran destinados para ser recauchutados, esencialmente los neumáticos de
camión, aprovechándose las carcasas originales y banda de rodadura.

CEBALLOS(33(
(
(
( (
Del desarrollo de procesos orientados a la reutilización de los NFU, en los cuales han
incursionado diferentes países alrededor del mundo, y los que Ecuador puede llegar a aplicar
como mecanismo para minimizar el impacto ambiental son los siguientes:
Aplicación para pavimentos deportivos
“Los gránulos de caucho procedentes de la trituración de los neumáticos usados son uno de
los componentes básicos en la composición de la mayoría de los pavimentos deportivos y de
seguridad, utilizados bien aglomerados con un ligante elástico, o bien como material suelto”
(Escobar A. , 2013).
A la hora de proyectar un pavimento deportivo se deben de tener en cuenta factores de
seguridad relacionados con la interacción deportista–superficie como la absorción de
impactos, la deformación vertical y la fricción, así como en deportes en los que interviene un
balón se tendría que considerar la interacción balón–pavimento, como el bote vertical del
balón, la rodadura del balón y el bote angular del mismo.
“Basándose en estos principios han ido apareciendo en el mercado pavimentos sintéticos
adaptados en muchos casos a cada deporte en particular y donde las partículas de caucho
procedentes de la trituración de neumáticos usados juegan un papel importante como material
básico con excelentes prestaciones” (Escobar A. , 2013).

CEBALLOS(34(
(
(
( (
Pistas multiuso.
“Las características generales que deben de cumplir los pavimentos deportivos multiuso son
elasticidad, resistencia al deslizamiento y durabilidad. La elasticidad permite que el
pavimento juegue un papel importante absorbiendo parte de la energía que el deportista
transmite en sus impactos con el pavimento, evitando así lesiones en sus articulaciones y en
sus caídas” (Fernández, 2012).
Las capas elásticas de mejor calidad se fabrican con gránulos de caucho procedentes de la
trituración de neumáticos usados, utilizando generalmente como aglomerante una resina de
poliuretano.
“La capa final de acabado debe garantizar la correcta estabilidad del deportista en el contacto
con el pavimento así como el bote de la pelota, por lo que la textura y calidad de esta capa
varían en función de la ubicación de la pista (interior o al aire libre) y de cada deporte”
(Fernández, 2012).
Lo recomendable es la absorción de la energía al impacto entre un 15 y 20%, para la práctica
de deporte sin riesgo a sufrir lesiones; esta absorción sólo se puede conseguir mediante la
utilización de suelos elásticos, siendo los fabricados a partir de gránulos aglomerados de
NFU’s, los más económicos y los que mejor se comportan.

CEBALLOS(35(
(
(
( (
Figura No
10: Aplicación en pistas multiuso.
Fuente: servicio.mercadolibre.com.mx
Pistas de tenis.
La práctica del tenis de alta competición es especialmente sensible al tipo de pavimento. El
sistema de superficie artificial más aceptado es aquel que está realizado sobre una
infraestructura flexible, acabada con una pavimentación asfáltica sobre la que se aplican una
serie de capas finas, parte de las cuales tienen como componente principal polvo de caucho
procedente de la trituración de neumáticos y que utilizan como aglomerantes resinas acrílicas
en emulsión.
“La combinación de las capas con contenido de caucho y de las capas finales en color con un
alto contenido en cargas minerales, permiten realizar revestimientos cómodos para el jugador
y donde el bote de la pelota se ajusta al gusto del practicante” (Gómez, 2011).

CEBALLOS(36(
(
(
( (
Campos de hierba artificial.
“La hierba artificial consiste en una moqueta cuyas fibras sintéticas imitan a la hierba natural,
esta moqueta que se presenta en rollos de 5 m. de ancho, se coloca flotante sobre una
infraestructura flexible acabada en aglomerado asfáltico preferentemente y se lastra con arena
de sílice limpia, seca y calibrada hasta rellenar los 25 mm de altura de las fibras que la
componen” (Hourton, 2012).
Entre la base asfáltica y la moqueta se coloca una base elástica colocada “in situ” a base de
gránulos de caucho aglomerados con poliuretano de unos 20 a 30 mm de espesor para dotar a
la superficie de una cierta elasticidad.
Aislamiento acústico y contra ruido de impacto.
“La reducción de la transmisión de ruido aéreo y de impacto en los muros y en los forjados de
las viviendas es una de las prioridades que se plantea cualquier arquitecto, adquiriendo
especial importancia en edificios urbanos donde los ruidos externos son cada vez mayores y
de origen más diverso” (Cembranos, 2012).
Figura No
11: Aplicación en aislamiento acústico.
Fuente: www.agenciadenoticias.unal.edu.con

CEBALLOS(37(
(
(
( (
“El aislamiento al ruido se consigue por diversos métodos y entre los más eficaces se sitúan
los materiales compuestos por granulados de caucho que se colocan adheridos entre los
ladrillos o en el suelo por debajo del pavimento” (Labahn, 2011).
Pavimentos de seguridad.
“Se utilizan fundamentalmente en parques infantiles, guarderías y residencias de ancianos. Se
presenta en forma de baldosas prefabricadas o se realizan in situ y su composición es a base
de gránulos de caucho aglomerados con resinas de poliuretano” (Fernández, 2012).
Como pavimento de seguridad evita las posibles lesiones por caídas, al ser un pavimento
elástico.
“Una variante de los pavimentos de seguridad prefabricados y de aplicación en la seguridad
vial en carreteras es el protector de guarda raíles actualmente en fase de desarrollo, modelo
patentado en España, de fácil instalación y económico y que puede evitar lesiones por
impacto en las caídas de motoristas y ciclistas” (Labahn, 2011).
2.5. Gránulo de caucho en la construcción de carreteras.
Una aplicación realmente interesante para caucho granulado es su uso como parte de los
componentes de las capas asfálticas que se utilizan en la construcción de carreteras, con lo
que se consigue disminuir la extracción de áridos en canteras. Las carreteras que usan estos
asfaltos son mejores y más seguras.

CEBALLOS(38(
(
(
( (
“El caucho procedente de los neumáticos usados puede utilizarse como parte del material
ligante o capa selladora del asfalto (caucho asfáltico) o como árido (hormigón de asfalto
modificado con caucho). Dependiendo del sistema adoptado se pueden emplear entre 1000 y
7000 neumáticos por kilómetro de carretera de dos carriles, cifras tan elevadas colocan a la
reutilización en pavimento asfáltico como una de las grandes soluciones para emplear los
neumáticos fuera de uso” (Encalada, 2011).
El empleo del caucho en la construcción de carreteras le confiere unas características
especiales:
Caucho en la capa de rodadura
•! Mayor media de vida.
•! Más elasticidad (menos deformaciones).
•! Más resistencia al agrietamiento (frio).
•! Más resistencia al arrastramiento (calor).
Pavimento drenante (Poroso)
•! Impide acumulación de agua.
•! Incrementa adherencia.
•! Bajo nivel de ruido.
•! Evita proyecciones de agua.
•! Buenas condiciones ópticas. (Departamento de Medio Ambiente Aragon, 2011)

CEBALLOS(39(
(
(
( (
La construcción de carreteras se presenta como uno de los métodos de mayor viabilidad,
esencialmente porque este reduciría el tiempo de utilización por parte de los vehículos,
soportaría con mayor seguridad la carga vehicular y generará una disminución en costos
debido al origen de la materia prima.
En realidad no es algo nuevo, los asfaltos elaborados con neumático ya se utilizaban en los
Estados Unidos hace más de 60 años. Con el tiempo, las mezclas mejoraron y, por ejemplo,
en los años 60 se desarrolló en Suecia una mezcla asfáltica con caucho resistente a las ruedas
con clavos y cadenas, que después también se llevó a carreteras de Alaska y otros estados
norteamericanos.
Aunque en las calles el asfalto con caucho se emplea especialmente en las que soportan
tráfico pesado, también las calzadas de las calles se están empezando a cubrir con goma,
durante el año 2013, se asfaltaron 18.800 metros cuadrados (tres campos de futbol) de calles
en Madrid con polvo de neumático, brindando una experiencia positiva para la comunidad.
“La incorporacion del gránulo de caucho al asfalto es un poco más caro pero es más reciente,
asi que es una buena inversión técnica que puede generar una mayor durabilidad en las
carreteras en el Ecuador, especialmente por la cantidad de neumáticos fuera de uso que se
generan dentro del país cantidad que rodea 2,4 millones de neumáticos, lo que equivale a
55.000 toneladas al año” (Castro, 2012).
Del porcentaje de neumáticos fuera de uso, la gran mayoría es incinerada o depositada en
basureros al aire libre, suponiendo una amenaza contra el ambiente.

CEBALLOS(40(
(
(
( (
Figura No
12: Aplicación de gránulo de caucho en asfalto.
Fuente: proyecto1eafit.blogspot.com
El ingrediente estrella de estas “carreteras de goma” es el caucho que se obtiene de forma
sencilla: una vez recogidos los neumáticos usados se transportan a plantas de tratamiento
donde son despedazados; la goma (que representa la mitad del peso del neumático) se separa
de las partes metálicas y textiles, que luego se tritura hasta reducirla a partículas no mayores
de un milímetro.
El resultado es polvo de caucho que añadido al betún (pegamento usado en la construcción de
carreteras) y a los áridos (arena y piedras), proporciona un asfalto mejor que el convencional.
Actualmente, millones de toneladas de NFU se utilizan en la construcción de carreteras en
Portugal, Grecia, Italia, EE.UU., Rusia, China o España, en general unas 300.000 toneladas de
NFU al año, y parece que lo mejor para deshacerse de este residuo es devolverlo a la carretera
como material de construcción.
Por su parte, los grupos ecologistas están de acuerdo en dar una segunda vida a los NFU, no
sólo en la construcción de carteras, sino también como suelas de zapatos, pantallas anti-ruido,
pistas de polideportivos, campos de hierba artificial, o baldosas de seguridad para parques
infantiles:

CEBALLOS(41(
(
(
( (
“Según el Centro de Estudios de Transporte del Centro de Estudio y Experimentación de
Obras Públicas, el asfalto con caucho da salida a los NFU, pero también mayor resistencia
(según la mezcla), hace menos ruido y es más resistente a fisuras, aunque reconoce que no se
han visto muchas diferencia con otros asfaltos modificados” (Baltazar, 2012)
“Las mezclas de betún y caucho no tienen inconvenientes desde el punto de vista de la
adherencia y la seguridad vial, aunque reducen los rendimientos, porque los tiempos de
mezclado y compactación son mayores y son más caras que las tradicionales por el sobrecosto
del polvo de neumático y porque necesitan más betún” (Medio Ambiente España, 2012)

CEBALLOS(42(
(
(
( (
CAPÍTULO III
3. ESTUDIO DE LA VIABILIDAD DE EXPORTACIÓN DEL GRÁNULO DE
CAUCHO RECICLADO OBTENIDO DE NEUMÁTICOS FUERA DE USO.

CEBALLOS(43(
(
(
( (
3.1. Introducción.-
El dar valor agregado a los procesos de producción cuya finalidad se centra en la obtención de
materiales reutilizables mediante la trasformación de desechos, es un aspecto esencial para el
ambiente, por ello la implementación de exportación del gránulo de caucho para la
construcción de carreteras, es un método que permitirá el desarrollo socioeconómico y
disminuirá la contaminación ambiental.
3.2. Mercado internacional del caucho reciclado
Las empresas de neumático a nivel mundial muestran poco interés en la recupéracion de los
mismos, debido a que el caucho obtenido de las cubiertas gastadas es de poca y baja calidad.
Además, a la industria le es más barato recurrir a la materia prima virgen que a la reciclada.
Hoy en día el caucho reciclado obtenido de los neumáticos usados representa el 0,5 a 1% en
peso de los neumáticos nuevos, esto es debido a que no existe ninguna técnica para
desvulcanizar al caucho (romper el enlace carbono-azufre).
Sin embargo, las grandes empresas no prestan la atención debida al tema, ya que la no
reutilización de neumáticos en la actualidad es un problema ambiental alrededor del mundo;
ante lo cual algunos países se han visto obligados a desarrollar nuevas tecnologías y procesos
para el reciclaje y aprovechamiento de los neumáticos usados.
Referencias de países significativos en la gestión de NFU.
Con base en esta investigación es fundamental centrar la visión en la gestión realizada en
países significativos, considerando su nivel de desarrollo, previsión y toma de acciones tanto

CEBALLOS(44(
(
(
( (
legislativas como sociales para enfrentar el impacto ambiental generado por los residuos de
neumáticos.
En la tabla siguiente se describe la gestión de los NFU en países de la Unión Europea, de
acuerdo a datos estadísticos actualizados al año 2012.
Tabla No
3: Gestión de los NFU en países de la Unión Europea.
País Reutilización
Exportación (%)
Reciclaje
(%)
Valorización (%) Valorización
Total (%)
Bélgica 5 23 31 63
Dinamarca 0 76 15 100
Francia 10 18 18 76
Alemania 12 33 52 92
Grecia 6 14 3 26
Hungría 8 4 23 35
Italia 7 14 33 68
Holanda 85 15 0 100
Polonia 0 8 27 50
Portugal 0 40 15 86
España 4 8 10 36
Suecia 16 35 45 100
Suiza 40 30 28 100
Reino Unido 18 32 10 70
Fuente: (Morales J. , 2011)
En Estados Unidos durante las licitaciones públicas, las empresas constructoras están
obligadas a utilizar un 5% de neumáticos trozados o en polvo en la realización de sus obras;
los molidos o trozados de los neumáticos resultan muy útiles para agregar al asfalto de
carreteras, ya que amortiguan los ruidos y le dan elasticidad al camino ante los cambios de
temperatura.

CEBALLOS(45(
(
(
( (
Un proyecto ecológico es el planteado por el arquirtecto estadounidense Michael Reynolds,
que consiste en el empleo de neumáticos usados y rellenados de tierra compacta para la
construcción de los muros maestros en las viviendas. Estos pesados, casi indestructibles
muros ayudan además a crear una masa térmica que mantiene dentro de la casa una
temperatura media constante (15 a 20 grados centígrados).
De acuerdo al análisis estadístico de la gestión de NFU realizada por los países europeos se
encuentra que Austria, Dinamarca, Finlandia, Holanda, Suecia y Suiza son los únicos países
que reutilizaron el 100% de los NFU. Además, destacan los siguientes países:
•! Finlandia, que recicla el 97% de los NFU.
•! Holanda, que reutiliza el 85% de los NFU.
•! Portugal, recauchuta el 30%y recicla el 40% de los NFU.
•! Austria (54%), Alemania (52%) y Suecia (45%) son los países con mayor porcentaje
de valorización energética de NFU.
En Estados Unidos se generan cada año aproximadamente 281 millones de neumáticos. Cerca
de 237 millones son desechados, 10 millones se reutilizan y 33 millones se recauchutan; entre
dos y tres millones de neumáticos se han acumulado en pilas de almacenamiento y algunos
millones más han sido vertidos ilegalmente. Aproximadamente el 14% de los neumáticos
desechados se utilizan como combustible; se estima que se utilizan un 5% para aglomerantes,
polvo de caucho y usos misceláneos, y se exporta el 4%.
En España se generan cada año cerca 300.000 toneladas de neumáticos usados, basándose en
los datos declarados de los dos Sistemas Integrados de Gestión, en el año 2007, el Sistema

CEBALLOS(46(
(
(
( (

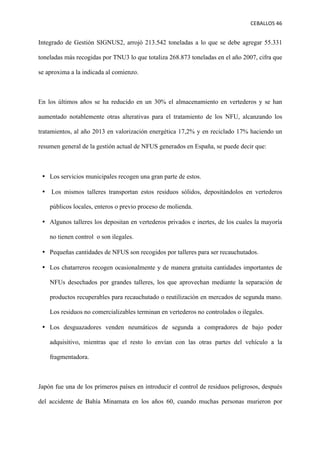

Integrado de Gestión SIGNUS2, arrojó 213.542 toneladas a lo que se debe agregar 55.331
toneladas más recogidas por TNU3 lo que totaliza 268.873 toneladas en el año 2007, cifra que
se aproxima a la indicada al comienzo.
En los últimos años se ha reducido en un 30% el almacenamiento en vertederos y se han
aumentado notablemente otras alterativas para el tratamiento de los NFU, alcanzando los
tratamientos, al año 2013 en valorización energética 17,2% y en reciclado 17% haciendo un
resumen general de la gestión actual de NFUS generados en España, se puede decir que:
•! Los servicios municipales recogen una gran parte de estos.
•! Los mismos talleres transportan estos residuos sólidos, depositándolos en vertederos
públicos locales, enteros o previo proceso de molienda.
•! Algunos talleres los depositan en vertederos privados e inertes, de los cuales la mayoría
no tienen control o son ilegales.
•! Pequeñas cantidades de NFUS son recogidos por talleres para ser recauchutados.
•! Los chatarreros recogen ocasionalmente y de manera gratuita cantidades importantes de
NFUs desechados por grandes talleres, los que aprovechan mediante la separación de
productos recuperables para recauchutado o reutilización en mercados de segunda mano.
Los residuos no comercializables terminan en vertederos no controlados o ilegales.
•! Los desguazadores venden neumáticos de segunda a compradores de bajo poder
adquisitivo, mientras que el resto lo envían con las otras partes del vehículo a la
fragmentadora.
Japón fue una de los primeros países en introducir el control de residuos peligrosos, después
del accidente de Bahía Minamata en los años 60, cuando muchas personas murieron por

CEBALLOS(47(
(
(
( (
intoxicación al consumir pescados y mariscos contaminados con Mercurio que había sido
descargado al mar por una planta química.
En la actualidad la gestión de los NFU se aborda de manera integral, abarcando aspectos
organizativos, administrativos y económicos. Algunos de estos aspectos se detallan a
continuación:
•! Los NFU constituyen uno de los flujos prioritarios de la gestión de residuos.
•! La empresa Japan Automobile Tire Manufacturers Association lidera la valorización
de NFU.
•! El sistema de gestión es un sistema integral que involucra a todos los agentes
presentes en la cadena del reciclaje y valorización de los NFU.
•! Puesta en marcha a nivel regional de un sistema de seguimiento y control que cubre
todas las rutas de los NFU desde su origen hasta su destino final.
•! Los costos del reciclaje y valorización son cubiertos por los consumidores/ usuarios
que pagan 2,5 US $ por cada NFU.
•! Las compañías cementeras cobran 130 US $/tonelada por la utilización de TDF/CDN.
•! La normativa de protección contra incendios y las medidas reguladoras exigen
instalaciones apropiadas para los depósitos que almacenan NFU en cantidades
superiores a las tres toneladas.
•! A pesar de todas estas medidas todavía sigue existiendo el almacenamiento ilegal de
NFU produciéndose de vez en cuando incendios ocasionales.

CEBALLOS(48(
(
(
( (
En Chile, las empresas que por su naturaleza de negocio desechan neumáticos o residuos del
caucho, -entre ellas la industria del automóvil, de la minería, rencauchadoras, entre otras-
eliminan mensualmente unas 500 toneladas a nivel nacional.
La masiva fabricación y utilización de neumáticos, y las dificultades para hacerlos
desaparecer una vez usados, constituye uno de los más graves problemas ambientales de los
últimos años en el mundo y en Chile.
Para dar solución a estos dos problemas, INNOVA SHIPS creó un nuevo sistema de
reutilización de los desechos del caucho: a través de un innovador proceso de molido y de
medición de gránulos, obteniendo como producto el Granulado de Caucho, capaz de ser
usado en mercados tan diversos como el deportivo, construcción vial, vivienda,
entretenimiento, recreativo, decorativo, entre otros más.
Durante el periodo 2009 – 2010, el Granulado de Caucho fue importado a Chile por 4 países:
Brasil, Estados Unidos, Italia y China. Para el año 2015 Chile presenta una demanda de
16.845 toneladas anuales del producto, de las cuales el 20% fue producido por INNOVA
SHIPS, surtiendo al mercado con 3.369 toneladas de gránulos de caucho; la demanda
insatisfecha restante, es decir el 80% equivale a 13.476 toneladas que son importadas.

CEBALLOS(49(
(
(
( (
3.3. Estudio de aspectos básicos para el desarrollo de los procesos de producción y
exportación del gránulo de caucho obtenido de los NFU´s.
Para el desarrollo de un emprendimiento en producción y exportación de gránulo de caucho
obtenido del procesamiento de NFU (neumáticos fuera de uso) sería necesario el desarrollo de
las siguientes inversiones básicas.
Tabla No
4: Inversión en terreno y edificio.
Cantidad Descripción Área m2 Costo por m2 Valor Total
1 Terreno 4000 $ 20,00 $ 80.000,00
1 Edificio 3500 $ 180,00 $ 630.000,00
Total $ 710.000,00
Planta operacional del granulo de caucho obtenido de los NFU.
Figura No
13: Esquema de la planta operacional (vista superior).
Fuente: http://spanish.alibaba.com/

CEBALLOS(50(
(
(
( (
Figura No
14: Esquema de la planta operacional (diseño frontal).
Figura No
15: Esquema básico de la planta 3850 m2.
3.4. Descripción del proceso y la maquinaria.
Figura No
16: Fase 1 extracción de metales.
Máquinas debeading: Maquinaria especializada
para extraer el talón del neumático, es decir los
cables y alambres que le componente, generando
que su proceso de reutilización sema de mayor
calidad.

CEBALLOS(51(
(
(
( (
Figura No
17: Fase 2 Triturador primario.
Trituradora de primaria: Primera etapa de
trituración, empleada para la primer fase de
trozado del neumático en tamaño 50x50mm
chips;
Figura No
18: Fase 3 triturador secundario.
Trituradora de secundaria: Segundo nivel de
trituración y descomposición, etapa en la que el
producto llega a la medida de 25mm x 25mm
chips.
Figura No
19: Fase 4 Separador magnético.
Separador magnético: Por del separador
magnético, se extraen elementos metálicos que
hayan quedado en el granulado del neumático.

CEBALLOS(52(
(
(
( (
Figura No
20: Fase 5 Separaciones de pelusa
de fibra de gránulo de caucho.
Lineal vibratorio screener: Banda vibratoria,
empleada para la clasificación y separación de
la fibra del gránulo de caucho.
Figura No
21: Fase 6 Trituradora terciaria.
Fina trituradora: Tercer etapa de trituración
para dar mayor nivel de molienda al producto.
Figura No
22: Fase 7 Limpieza de miga de
caucho.
Línea secundaria vibratoria screener: Da una
mayor limpieza al gránulo, separando una
mayor cantidad del textil del neumático.

CEBALLOS(53(
(
(
( (
Figura No
23: Fase 8 Extracción de polvo y
pelusa.
Ciclón sistema de recolección de polvo: Por
de centrífuga (ciclón) se separa el polvo y la
pelusa que resta en el gránulo de caucho que
han quedado de los procesos de trituración.
Figura No
24: Fase 9 Trasportador para
separación.
Transportadores: Serie de tubos para la
transportación del granulo de caucho hacia la
última etapa de tamizaje.
Figura No
25: Fase 10 Tamizado por flujo de aire.
Tamizado por aire: Última etapa de tamizado
y eliminación de impurezas, no metálicas,
como polvo y textil.

CEBALLOS(54(
(
(
( (
Figura No
26: Fase 11 extracción de metales.
Vibratorio máquina de detección: Por de
esta máquina se clasifican y se separan las
migas metales que hayan podido quedar del
proceso productivo
3.5. Marco legal relacionado a la operación de exportación.
Como primer aspecto para la generación de los procesos de exportación será necesario la
conformación de una sociedad anónima mediante la que se pueda generar las operaciones de
exportaciones.
Aspectos básicos para la conformación de la sociedad anónima
Este tipo de compañía presenta como característica principal estar compuesta por una
sociedad cuyo capital que se encuentra dividido entre accionistas es negociable y estos
responden únicamente por el monto de sus aportaciones.
Este tipo de compañías se encuentra administrada por mandatario amovibles socios o no,
constituyéndose con un mínimo de dos socios sin tener un máximo de asociados.

CEBALLOS(55(
(
(
( (
Requisitos: La compañía deberá de constituirse por dos o más accionistas como se lo
presenta en el Artículo 147 de la Ley de Compañías, sustituido por el Artículo 68 de la Ley de
Empresas Unipersonales de Responsabilidad Limitada.
La Sociedad Anónima no podrá subsistir con menos de dos accionistas, salvo las compañías
cuyo capital total o mayoritario pertenezcan a una entidad del sector público.
El nombre: Este tipo de compañía se puede constituir con una razón social, una
denominación que puede ser objetiva o de fantasía, debiendo ser aprobada por la Secretaría
General de la oficina matriz de la Superintendencia de Compañías, o por la Secretaría General
de la Intendencia de Compañías de Guayaquil, o por el funcionario que para el efecto fuere
designado en las intendencias de compañías.
Solicitud de aprobación: Se deben presentar tres copias certificadas de la escritura de
constitución de la empresa a la Superintendencia de Compañías, adjuntando la solicitud
correspondiente, esta debe de ser elaborada por un abogado mediante la petición de la
aprobación del contrato constitutivo.
Socios: La compañía anónima será compuesta por un mínimo de dos socios sin presentar un
máximo de socios.
Capital: El capital mínimo con que se deberá de constituir la Compañía Anónima, es de
ochocientos dólares, mismo capital deberá ser suscrito de forma íntegra y pagarse al menos el

CEBALLOS(56(
(
(
( (
25% del capital total; las aportaciones que se deben realizar pueden ser en dinero, bienes
muebles, inmuebles e intangibles, o incluso, en dinero y especies a la vez.
Requisitos Legales para la conformación de una sociedad anónima.
•! Constitución legal de la Empresa
Para la constitución legal de la empresa será necesario el desarrollo de los siguientes aspectos:
•! Inscripción en la Superintendencia de Compañías
•! Patente Municipal
•! Registro Único de Contribuyentes
•! Número Patronal
Propiedad Intelectual y registro de la marca.
Dentro del Ecuador el proceso para registrar una marca o un logo debe ser realizado ante el
Instituto Ecuatoriano de Propiedad Intelectual (IEPI), para lo que se estipula el siguiente
proceso:
Búsqueda fonética: Se le da esta denominación a un trámite previo al registro de la marca,
nombre comercial o lema a aplicar, permitiendo saber si ha sido previamente registrado o si
su registro está siendo tramitado.
Registro de marca: Para registrar una marca se debe realizar el siguiente proceso:

CEBALLOS(57(
(
(
( (
Depositar USD 116,00 en efectivo en la cuenta corriente No. 7428529 del Banco del Pacífico
a nombre del Instituto Ecuatoriano de Propiedad Intelectual y guardar el comprobante de
depósito.
3.6. Términos de venta y otros aspectos logísticos.
Términos de Venta (INCOTERM)
El término FOB Free on Board se refiere a un INCOTERM, o cláusula de comercio
internacional, que es aplicada dentro de las operaciones de compraventa en que el de
trasporte de la mercancía es marítimo (mar o vías de navegación interior.
El término FOB, indica que el vendedor entrega todas las obligaciones al comprador cuando
las mercancías sobrepasan la borda del buque en el puerto convenido” Eso quiere decir que el
comprador debe soportar todos los costes y riesgos de la pérdida y el daño de las mercancías
desde aquel punto. Este término puede ser utilizado solo para el transporte por mar o por vías
navegables interiores.
Descripción del término FOB.
El vendedor entrega la mercancía "a bordo del buque" designado por el comprador en el
puerto de embarque designado, y por tanto estibado; en ese momento se traspasan los riesgos
de pérdida o daño de la mercancía del vendedor al comprador. El vendedor contrata el

CEBALLOS(58(
(
(
( (
transporte principal, a través de un agente o consignatario por cuenta del comprador. El
vendedor también realiza los trámites aduaneros necesarios para la exportación.
El comprador paga todos los costos posteriores a la entrega de la mercadería: el flete, la
descarga en el puerto de destino, los trámites de la aduana de importación, como parte de su
precio de compra. Puede, si lo desea, contratar un seguro que cubra el riesgo durante el
transporte en barco.
Obligaciones del vendedor
•! Entregar la mercadería y documentos necesarios
•! Empaque y embalaje
•! Flete (de fábrica al lugar de exportación)
•!Aduana (documentos, permisos, requisitos, impuestos)
•!Gastos de exportación (maniobras, almacenaje, agentes)
Obligaciones del Comprador
•! Pago de la mercadería
•! Flete y seguro (de lugar de exportación al lugar de importación)
•! Gastos de importación (maniobras, almacenaje, agentes)
•! Aduana (documentos, permisos, requisitos, impuestos)
•! Flete (lugar de importación a planta)
•! Demoras

CEBALLOS(59(
(
(
( (
3.7. Aspectos logísticos de exportación.
Puerto de orígen y destino
El puerto de salida para el desarrollo de las exportaciones sería el Puerto de Guayaquil, que
está en el ranking de los 100 mejores puertos del mundo; la terminal portuaria de Guayaquil
se ubicó en la posición 86 por el movimiento de contenedores, según la última edición de la
revista inglesa Containerisation International.
Respecto al movimiento de carga la terminal portuaria está novena a nivel de Sudamérica,
indica una publicación de la Comisión Económica para América Latina (CEPAL). Sólo de
enero a agosto del año 2015 el Puerto Marítimo movilizó 328.000 contenedores de 20 y 40
pies.
En el 2010 se movilizaron 116.997 contenedores de 20 pies y 288.246 de 40 pies, el 2011 se
registró un incremento significativo, de 135.982 y 404.681 en el mismo orden de
contenedores, señaló el funcionario. La meta es llegar a 1’500.000 contenedores al año.
Figura No
26: Puerto de Salida.
Fuente: Google maps

CEBALLOS(60(
(
(
( (
El puerto de llegada del producto será el puerto o Terminal Portuario de Arica (TPA), es
utilizado tanto para atraque y desatraque de barcos mercantes, como de cruceros
internacionales. Éste consta de cinco molos de atraque y 270 048 m² de bodegaje y otras
dependencias. Tiene capacidad para trasladar 3,9 millones de toneladas de carga al año. Desde
2004 es administrado por la Empresa Portuaria de Arica (EPA), grupo liderado por la empresa
Ultramar y un consorcio peruano.
Figura No
27: Puerto Destino.
Fuente: Google maps
3.8. Documentación requerida para la exportación.
•! Declaración aduanera
•! Factura comercial original y copia (las proformas no son admitidas en la aduana).
•! Original del AWB o B/L
•! Conocimiento de Embarque
•! Certificado de origen
•! Lista de empaque
•! Certificados estándar técnico y de salud

CEBALLOS(61(
(
(
( (
Es obligatoria la declaración de aduanas, excepto el caso de las mercancías, que se han de
depositar en zonas francas o en depósitos francos. Con arreglo a los procedimientos normales,
la declaración de aduanas se debe hacer por escrito o mediante una técnica de procesamiento
de datos y consiste en el documento administrativo único, acompañado de los documentos
pertinentes/necesarios por ejemplo:
•! Factura comercial
•! Documentos de transporte
•! Packing List que provee información del producto y detalles específicos, como datos
del exportador, datos del importador, empresa de trasporte, fecha de emisión, numero
de factura del flete, descripción del producto, peso neto, peso bruto.
•! Documento Administrativo Único.
•! Certificados sanitarios y licencias
•! Certificado de origen
•! Certificado de Análisis Crítico de control de riesgo (HACCP)
Documentos en Ecuador
El procedimiento para exportar desde el Ecuador consiste en presentar la Declaración
Aduanera Única de Exportación y llenarlo según las instrucciones contenidas en el manual de
Despacho de Exportaciones en el distrito aduanero donde se tramita la exportación.
Las exportaciones deberán ser acompañadas de los siguientes documentos:
•! Factura comercial original

CEBALLOS(62(
(
(
( (
•! Certificado de origen emitido por el MIPRO
•! Certificado de calidad una carta de inspección que el contenedor está sin fumigación.
•! Documentos de transporte
•! Certificado de elaboración y vencimiento del producto
•! Declaración Aduanera de Exportación (DAE)
Documentos del Exportador
•! Registro Único de Contribuyente
•! Comunicación del representante legal en el que consten nombres apellidos y cédula de
ciudadanía de personas autorizadas para firmar las declaraciones de exportación.
•! Registro en el Banco Central presentar el formulario con todos los datos que se
requieran para ingresar al ECUAPASS y obtener el Token.
Requisitos Necesarios para la ECUAPASS
•! RUC de la empresa
•! Dirección de la empresa
•! Nombres completos del representante legal
•! Número de cédula
•! Número convencional y celular de la empresa
•! Correo electrónico de contacto de la compañía

CEBALLOS(63(
(
(
( (
3.9. Análisis FODA.
El desarrollo del FODA (Fortalezas, Oportunidades, Debilidades y Amenazas) se encuentra
orientado a analizar los principales aspectos que permitirían la exportación del caucho
reciclado, desde un punto de vista empresarial, tomando en consideración los aspectos a nivel
internacional, que podría afectar el proceso exportacional, del gránulo de caucho como
producto final.
Fortalezas
•!Producto amigable con el ambiente.
•!Estudio adecuadamente elaborado.
Debilidades
•!Poca especialización en el desarrollo de
este tipo de materiales.
•!La inversión en equipos es de alto costo.
Oportunidades
•!No hay normativa que regule el uso de
caucho de los NFU.
•!Poca competencia.
•!Capa de rodadura más resistente a
comparación con pavimentos normales.
•!Materia prima a bajo costo.
•!Facilidad de comercialización del
producto con el mercado objetivo.
•!Alta disponibilidad de materia prima.
Cumplimiento con las políticas ambientales
ecuatorianas.
Amenazas
•! La venta informal del NFU a países
vecinos como Colombia y Perú.

CEBALLOS(64(
(
(
( (
•!Fortalezas
Producto amigable con el ambiente: Del análisis del gránulo de caucho obtenido a partir de
los NFU es posible determinar que es un producto que durante su producción genera bajos
niveles de contaminación y al provenir del reciclaje, este se convierte en un producto
amigable con el ambiente.
Estudio adecuadamente elaborado: El presenta documento representa un compendio
teórico que permite el análisis del gránulo de caucho como producto de exportación, en él se
engloban diversos aspectos que permiten deslumbrar la factibilidad de exportación.
•!Debilidades.
Poca especialización en el desarrollo de este tipo de materiales: Al nivel nacional los
principales procesos para gestionar los NFU es principalmente la quema, por ello es posible
considerar, que la utilización del gránulo de caucho es un emprendimiento el cual ha generado
un bajo nivel de especialización y tecnificación, por ello es que la mayor parte para la
transformación de este, tendría que llevarse a cabo con maquinaria importada.
La inversión en equipos es de alto costo: Al no presentarse las maquinarias para la
producción del gránulo de caucho será necesaria la importación de las mismas, pero esto
genera niveles elevados de inversión.

CEBALLOS(65(
(
(
( (

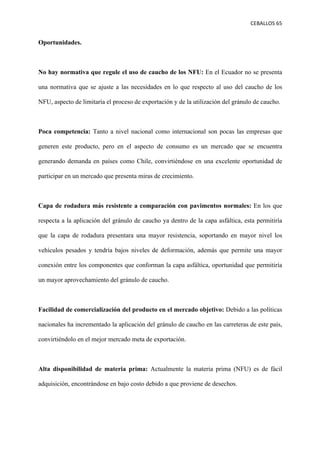

Oportunidades.
No hay normativa que regule el uso de caucho de los NFU: En el Ecuador no se presenta
una normativa que se ajuste a las necesidades en lo que respecto al uso del caucho de los
NFU, aspecto de limitaría el proceso de exportación y de la utilización del gránulo de caucho.
Poca competencia: Tanto a nivel nacional como internacional son pocas las empresas que
generen este producto, pero en el aspecto de consumo es un mercado que se encuentra
generando demanda en países como Chile, convirtiéndose en una excelente oportunidad de
participar en un mercado que presenta miras de crecimiento.
Capa de rodadura más resistente a comparación con pavimentos normales: En los que
respecta a la aplicación del gránulo de caucho ya dentro de la capa asfáltica, esta permitiría
que la capa de rodadura presentara una mayor resistencia, soportando en mayor nivel los
vehículos pesados y tendría bajos niveles de deformación, además que permite una mayor
conexión entre los componentes que conforman la capa asfáltica, oportunidad que permitiría
un mayor aprovechamiento del gránulo de caucho.
Facilidad de comercialización del producto en el mercado objetivo: Debido a las políticas
nacionales ha incrementado la aplicación del gránulo de caucho en las carreteras de este país,
convirtiéndolo en el mejor mercado meta de exportación.
Alta disponibilidad de materia prima: Actualmente la materia prima (NFU) es de fácil
adquisición, encontrándose en bajo costo debido a que proviene de desechos.

CEBALLOS(66(
(
(
( (
Cumplimiento con las políticas ambientales ecuatorianas: A nivel nacional las políticas
del buen vivir se encuentran orientadas a la generación de un ambiente sano, es por ello que
un proceso de emprendimiento a partir de los NFU (Material reciclado) responde
adecuadamente a las políticas nacionales.
Amenazas.
La venta informal del NFU a países vecinos como Colombia y Perú.

CEBALLOS(67(
(
(
( (
CAPÍTULO IV
4. ANÁLISIS ECONÓMICO FINANCIERO PARA LA EXPORTACIÓN DE
GRANULO DE CAUCHO.

CEBALLOS(68(
(
(
(
(
4.1. Introducción.
En todo proceso orientado a la comercialización de un producto, es esencial el desarrollo de un análisis económico financiero que permita
viabilizar el cumplimiento de objetivos y metas predeterminadas.
En el presente capitulo se abordan temáticas como plan de inversión, estado de pérdidas y ganancia y evaluación financiera, elementos de los que
se determina la viabilidad de exportación del gránulo de caucho.
4.2. Plan de inversión.
4.2.1. Detalle de inversiones.
En el plan de inversión se incorporan los recursos económicos que serán necesitados para el cumplimiento de las metas trazadas por una empresa.

CEBALLOS(69(
(
(
(
(
Tabla No
5: Estado de situación financiera
Elaborado por: Gema Rosario Ceballos Galarza
Pasivo Diferido
Efectivo $ 176.608.69 Prestamo a Largo Plazo $ 690.899.75
Total $ 176.608.69 Total Pasivos $ 690.899.75
Activos No Circulantes
Terreno $ 80.000.00 Capital Propio $ 372.022.94
Edificio $ 720.000.00 Total Patrimonio $ 372.022.94
Maquinarias y equipos $ 79.244.00
Muebles y enseres $ 2.300.00
Equipos de oficina $ 2.550.00
Equipos de computacion $ 2.220.00
Total $ 886.314.00
Total Activos $ 1.062.922.69 Total Pasivos y Patrimonio $ 1.062.922.69
ESTADO DE SITUACION FINANCIERA
ACTIVOS PASIVOS
Activos Circulantes
PATRIMONIO

CEBALLOS(70(
(
(
(
(
Tabla No
6: Inversión en activos fijos.
Terreno $ 80.000,00
Edificio $ 720.000,00
Maquinarias y equipos $ 79.244,00
Muebles y enseres $ 2.300,00
Equipos de oficina $ 2.550,00
Equipos de computación $ 2.220,00
Total $ 886.314,00
Detalle de las inversiones en activos fijos.
Tabla No
7: Inversión en Terreno.
Área m2 Descripción Valor por m2 Valor total
4000 Terreno $ 20,00 $ 80.000,00
Total $ 80.000,00
Tabla No
8: Inversión en Edificio.
Área m2 Descripción Valor por m2 Valor total
4000 Edificio (Bodega de producto) $ 180,00 $ 720.000,00
Total $ 720.000,00

CEBALLOS(71(
(
(
(
(
Tabla No
9: Inversión en Maquinaria y equipos
Cant Descripción Valor Valor total
1 Máquinas debeading $ 8.500,00 $ 8.500,00
1 Trituradora de primaria $ 7.600,00 $ 7.600,00
1 Trituradora de secundaria $ 6.400,00 $ 6.400,00
1 Separador magnético $ 7.400,00 $ 7.400,00
1 Lineal vibratorio screener $ 6.200,00 $ 6.200,00
1 Fina trituradora $ 5.100,00 $ 5.100,00
1
Separaciones de secundaria y tercera
magnética $ 4.500,00 $ 4.500,00
1 Secundaria lineal vibratorio screene $ 6.440,00 $ 6.440,00
1 Ciclón sistema de recolección de polvo $ 4.500,00 $ 4.500,00
1 Transportadores $ 5.484,00 $ 5.484,00
1 Aire tamices $ 4.100,00 $ 4.100,00
1 Vibratorio Tumbler máquina de detección $ 6.840,00 $ 6.840,00
1 Purificador de combustión $ 6.180,00 $ 6.180,00
Total $ 79.244,00
Tabla No
10: Inversión en Muebles y enseres.
Cant Descripción Valor por m2 Valor total
4 Escritorios $ 200,00 $ 800,00
4 Sillón de gerencia $ 130,00 $ 520,00
1 Mesa de juntas $ 150,00 $ 150,00
4 Sillas para sala de juntas $ 95,00 $ 380,00
3 sillas para sala de espera $ 0,00 $ 0,00
3 Archivadores $ 150,00 $ 450,00

CEBALLOS(72(
(
(
(
(
Total $ 2.300,00
Tabla No
11: Inversión en equipos de oficina.
1 Juego de cámara de seguridad $ 1.250,00 $ 1.250,00
1 Split 24000 btu $ 1.300,00 $ 1.300,00
Total $ 2.550,00
Tabla No
12: Inversión en equipos de computación.
4 Computadoras de escritorio $ 380,00 $ 1.520,00
4 Impresoras $ 175,00 $ 700,00
Total $ 2.220,00
Inversión en capital de operaciones.
Tabla No
13: Inversión en Capital de Operaciones

CEBALLOS(73(
(
(
(
(
4.2.2. Detalle de la depreciación de activos.
Mes 1 Mes 2 Mes 3 Mes 4 Mes 5 Mes 6 Mes 7 Mes 8 Mes 9 Mes 10 Mes 11 Mes 12
Ingresos 80.000.00$ 80.400.00$ 80.000.00$ 80.100.00$ 81.350.00$ 81.350.00$ 81.850.00$ 80.150.00$ 78.450.00$ 78.950.00$ 78.950.00$ 78.450.00$
Costo de venta $ 16.257.62 16257.62 16257.62 16257.62 16257.62 16257.62 16257.62 16257.62 16257.62 16257.62 16257.62 16257.62
Sueldos y salarios $ 1.987.75 $ 1.987.75 $ 1.987.75 $ 1.987.75 $ 1.987.75 $ 1.987.75 $ 1.987.75 $ 1.987.75 $ 1.987.75 $ 1.987.75 $ 1.987.75 $ 1.987.75
Gastos Basicos $ 465.00 $ 351.00 $ 351.00 $ 351.00 $ 351.00 $ 351.00 $ 351.00 $ 351.00 $ 351.00 $ 351.00 $ 351.00 $ 351.00
Suministro de Oficina $ 232.90 $ 201.00 $ 201.00 $ 201.00 $ 201.00 $ 201.00 $ 201.00 $ 201.00 $ 201.00 $ 201.00 $ 201.00 $ 201.00
Gastos varios $ 85.30 $ 271.50 $ 271.50 $ 271.50 $ 271.50 $ 271.50 $ 271.50 $ 271.50 $ 271.50 $ 271.50 $ 271.50 $ 271.50
Flete Interno 1.800.00$ $ 1.800.00 $ 1.800.00 $ 1.800.00 $ 1.800.00 $ 1.800.00 $ 1.800.00 $ 1.800.00 $ 1.800.00 $ 1.800.00 $ 1.800.00 $ 1.800.00
Gasto de Publicidad $ 408.33 $ 408.33 $ 408.33 $ 408.33 $ 408.33 $ 408.33 $ 408.33 $ 408.33 $ 408.33 $ 408.33 $ 408.33 $ 408.33
Gasto de Arriendo $ 0.00 $ 0.00 $ 0.00 $ 0.00 $ 0.00 $ 0.00 $ 0.00 $ 0.00 $ 0.00 $ 0.00 $ 0.00 $ 0.00
Egresos $ 21.236.90 $ 21.277.20 $ 21.277.20 $ 21.277.20 $ 21.277.20 $ 21.277.20 $ 21.277.20 $ 21.277.20 $ 21.277.20 $ 21.277.20 $ 21.277.20 $ 21.277.20
Saldo Mensual $ 58.763.10 $ 59.122.80 $ 58.722.80 $ 58.822.80 $ 60.072.80 $ 60.072.80 $ 60.572.80 $ 58.872.80 $ 57.172.80 $ 57.672.80 $ 57.672.80 $ 57.172.80
Utilidad del ejercicio $ 58.763.10 $ 117.885.89 $ 176.608.69 $ 235.431.49 $ 295.504.29 $ 355.577.08 $ 416.149.88 $ 475.022.68 $ 532.195.48 $ 589.868.27 $ 647.541.07 $ 704.713.87
Capital de Trabajo $ 704.713.87
Activo
Valor
Contable
Valor
Residual
Vida
Contable
Depreciación
Año 1
Depreciación
Año 2
Depreciación
Año 3
Depreciación
Año 4
Depreciación
Año 5
Depreciación
Año 6
Depreciación
Año 7
Depreciación
Año 8
Depreciación
Año 9
Depreciación
Año 10
Años
Depreciados
Depreciación
Acumulada
Valor en
Libros
Muebles y Enseres $2.300.00 $345.00 10 $195.50 $195.50 $195.50 $195.50 $195.50 $195.50 $195.50 $195.50 $195.50 $195.50 10 $1.955.00 $345.00
Equipo de Computacion $2.220.00 $555.00 3 $555.00 $555.00 $555.00 3 $1.665.00 $555.00
Equipo de Oficina $2.550.00 $459.00 10 $209.10 $209.10 $209.10 $209.10 $209.10 $209.10 $209.10 $209.10 $209.10 $209.10 10 $2.091.00 $459.00

CEBALLOS(74(
(
(
(
(
Tabla No
14: Flujo de Depreciaciones.
Maquinarias $79.244.00 $23.773.20 10 $5.547.08 $5.547.08 $5.547.08 $5.547.08 $5.547.08 $5.547.08 $5.547.08 $5.547.08 $5.547.08 $5.547.08 10 $55.470.80 $23.773.20
Edificio $720.000.00 $108.000.00 20 $30.600.00 $30.600.00 $30.600.00 $30.600.00 $30.600.00 $30.600.00 $30.600.00 $30.600.00 $30.600.00 $30.600.00 20 $612.000.00 $108.000.00
Depreciacion Anual $6.506.68 $6.506.68 $6.506.68 $5.951.68 $5.951.68 $5.951.68 $5.951.68 $5.951.68 $5.951.68 $5.951.68 Valor de Desecho $133.132.20

CEBALLOS(75(
(
(
( (
4.2.3. Plan de financiamiento
Tabla No
15: Estrategia de Financiamiento.
Financiamiento del Proyecto
Porcentaje de Apalancamiento
65,00% 35,00%
Préstamo Capital Propio
$ 690.899,75 $ 372.022,94
Tabla No
16: Tabla de Amortización de Crédito
4.2.4. Proyecciones de ingresos operacionales
Tabla No
17: Proyección de ventas
Préstamo $ 690.899.75
Tasa 10.00%
Periodo (Años) 5
Periodo Pago Capital Interes Saldo
0 $ 690.899.75
1 $ 182.257.61 $ 113.167.64 $ 69.089.97 $ 577.732.11
2 $ 182.257.61 $ 124.484.40 $ 57.773.21 $ 453.247.71
3 $ 182.257.61 $ 136.932.84 $ 45.324.77 $ 316.314.87
4 $ 182.257.61 $ 150.626.13 $ 31.631.49 $ 165.688.74
5 $ 182.257.61 $ 165.688.74 $ 16.568.87 $ 0.00
Pago mensual
$ 15.188.13
TIEMPO SACOS*A*EXPORTAR KG*X*SACO TONELADA VALOR*
En#semanas 33 50 2 20.000################
Por#mes 133 50 7 80.000################
Por#año# 1.600################################### 50 5####################### 960.000.00########

CEBALLOS(76(
(
(
( (
Tabla No
18: Proyección de precios
Tabla No
19: Proyección de Ingresos.
Tonelada 1 1.600
Costo proveedor 100,00 160.000,00
Precio de Venta 600,00 960.000,00
Ganancia 500,00 800.000,00
4.2.5. Proyecciones de costos y gastos directos de operación.
Tabla No
20: Detalle de Costos y gastos operacionales.
Tabla No
21: Detalle de Gastos Básicos.
Detalle Valor Mensual Valor Anual
Energía eléctrica 250 3000
Agua Potable 120 1440
Teléfono 60 720
Internet 35 420
Total $ 465,00 $ 5.580,00
Años 1 2 3 4 5
Toneladas 1.600 1648 1697 1748 1801
Precio x tonelada 600.00$ 618.00$ 636.54$ 655.64$ 675.31$
Valor Total 960.000.00$ 1.018.464.00$ 1.080.488.46$ 1.146.290.20$ 1.216.099.28$
11.15% 1.00%
Gerente $ 390.00 $ 390.00 $ 354.00 $ 43.49 $ 3.90 $ 195.00 1 $ 6.187.62
Produccion y Control de calidad $ 370.00 $ 370.00 $ 354.00 $ 41.26 $ 3.70 $ 185.00 1 $ 5.888.46
Ventas y Exportaciones $ 370.00 $ 370.00 $ 354.00 $ 41.26 $ 3.70 $ 185.00 1 $ 5.888.46
Financier y Talento Humano $ 370.00 $ 370.00 $ 354.00 $ 41.26 $ 3.70 $ 185.00 1 $ 5.888.46
Total $ 1.500.00 $ 1.500.00 $ 1.416.00 $ 0.00 $ 167.25 $ 15.00 $ 750.00 4 $ 23.853.00
Cargo Salario Anual
Salario
Mensual
11.15% 1.00%
Operario $ 370.00 $ 370.00 $ 354.00 $ 41.26 $ 3.70 $ 185.00 2 $ 11.776.92
Bodegueros $ 366.00 $ 366.00 $ 354.00 $ 40.81 $ 3.66 $ 183.00 4 $ 23.314.51
Total $ 736.00 $ 736.00 $ 708.00 $ 0.00 $ 82.06 $ 7.36 $ 368.00 6 $ 35.091.43
Salario AnualSalario
Mensual
Décimo
Tercer
Décimo
Cuarto
Fondo de
Reserva
Mano de Obra Directa
Aporte al
I.E.S.S
IECE Y
SECAP Vacaciones
Número de
empleados
Número de
empleados
Décimo
Tercer
Sueldo
Décimo
Cuarto
Sueldo
Fondo de
Reserva
Cargo
Mano de Obra Directa Aporte al
I.E.S.S
IECE Y
SECAP Vacaciones

CEBALLOS(77(
(
(
( (
Tabla No
22: Detalle de Suministros de Oficina.
Suministros de Oficina
Detalle Cantidad Precio Unitario Valor
Mensual
Valor Anual
Resmas de Hojas Tamaño A4 2 $ 4,10 $ 8,20 $ 98,40
Tinta para impresoras 2 $ 30,00 $ 60,00 $ 720,00
Cajas de Grapa 3 $ 0,90 $ 2,70 $ 32,40
Utiles de oficina 1 $ 12,00 $ 12,00 $ 144,00
Suministros varios $ 150,00 $ 1.800,00
Total $ 47,00 $ 82,90 $ 2.794,80
Tabla No
23: Detalle de Costo de Exportación.
Detalle V. unitario Valor Anual
Flete interno $150,00 $ 1.800,00
THC $150,00 $1.800,00
Certificado de origen $10,36 $124,32
Certificado Sanitario $35,00 $420,00
Costos locales $130,00 $1.560,00
Porteo CONTECON $88,09 $1.057,08
Antinarcótico $205,00 $2.460,00
Verificado $100,00 $1.200,00
Agente de aduanas (Torres & Torres) $175,00 $2.100,00
Seguro Interno $200,00 $2.400,00
Envió DHL $49,40 $592,80
TOTAL $1.292,85 $15.514,20
Tabla No
24: Detalle de Costos directos de Producción.
Detalle V. unit Ton Valor Anual
Neumáticos 100,00 150.000,00
Mano de Obra Directa 35.091.43
Total 185.09143
Tabla No
25: Detalle de Gastos Varios.
Detalle Cantidad Valor unitario v. mensual Valor Anual
Guantes 2 $10,45 $20,90 $250,80
Gorros 3 $1,50 $4,50 $54,00
Mandiles 2 $22,00 $44,00 $528,00
Mascarillas 3 $5,30 $15,90 $190,80
Total $ 85,30 $ 1.023,60

CEBALLOS(78(
(
(
( (
4.2.6. Evaluación Financiera.
Tabla No
26: Estado de Resultados Integral.
Tabla No
27: Flujo de Fondos Proyectados.
Tabla No
28: VAN y TIR.
TIR 21,65%
VAN $ 367.714.13
Detalle Año)0 Año)1 Año)2 Año)3 Año)4 Año)5
Ingresos) 960.000.00$&&&&&& 1.018.464.00$&& 1.080.488.46$&&& 1.146.290.20$&& 1.216.099.28$&&&
costos)de)venta 195.091.43$&&&&&& 200.944.17$&&&&&& 206.972.50$&&&&&& 213.181.68$&&&&& 219.577.13$&&&&&&&
Margen)bruto 764.908.57$&&&&&& 817.519.83$&&&&&& 873.515.96$&&&&&& 933.108.53$&&&&& 996.522.15$&&&&&&&
Gastos)Operativos
Gastos&Administrativos 23.853.00$&&&&&&&& 24.091.53$&&&&&&&& 24.332.45$&&&&&&&&& 24.575.77$&&&&&&&& 24.821.53$&&&&&&&&&
Depreciación 6.506.68$&&&&&&&&&& 6.506.68$&&&&&&&&&& 6.506.68$&&&&&&&&&&& 5.951.68$&&&&&&&&&& 5.951.68$&&&&&&&&&&&
Gastos&de&Oficinas 2.794.80$&&&&&&&&&& 4.212.00$&&&&&&&&&& 4.212.00$&&&&&&&&&&& 4.212.00$&&&&&&&&&& 4.212.00$&&&&&&&&&&&
Gastos&Basicos 5.580.00$&&&&&&&&&& 4.212.00$&&&&&&&&&& 4.212.00$&&&&&&&&&&& 4.212.00$&&&&&&&&&& 4.212.00$&&&&&&&&&&&
Gastos&Varios 1.023.60$&&&&&&&&&& 3.258.00$&&&&&&&&&& 3.258.00$&&&&&&&&&&& 3.258.00$&&&&&&&&&& 3.258.00$&&&&&&&&&&&
Gasto&de&Exportacion 15.514.20$&&&&&&&& 45.706.95$&&&&&&&& 47.399.80$&&&&&&&&& 49.092.65$&&&&&&&& 50.785.50$&&&&&&&&&
Gasto&de&Publicidad 4.900.00$&&&&&&&&&& 4.900.00$&&&&&&&&&& 4.900.00$&&&&&&&&&&& 4.900.00$&&&&&&&&&& 4.900.00$&&&&&&&&&&&
Gasto&de&Arriendo I$&&&&&&&&&&&&&&&&&&&&& I$&&&&&&&&&&&&&&&&&&&&& I$&&&&&&&&&&&&&&&&&&&&& I$&&&&&&&&&&&&&&&&&&&& I$&&&&&&&&&&&&&&&&&&&&&&
Total&Gastos&Operativos 60.172.28$&&&&&&&& 92.887.16$&&&&&&&& 94.820.93$&&&&&&&&& 96.202.10$&&&&&&&& 98.140.71$&&&&&&&&&
Utilidad)Operacional 704.736.29$))))) 724.632.67$))))) 778.695.03$)))))) 836.906.43$))))) 898.381.45$))))))
Gastos)Financieros
Intereses&sobre&prestamos $&69.089.97 $&57.773.21 $&45.324.77 $&31.631.49 $&16.568.87
Utilidad)antes)de)Partcip.)e)Impto. 635.646.31$))))) 666.859.45$))))) 733.370.26$)))))) 805.274.94$))))) 881.812.57$))))))
15%&Participación&de&Trabajadores 95.346.95$&&&&&&&& 100.028.92$&&&&&& 110.005.54$&&&&&& 120.791.24$&&&&& 132.271.89$&&&&&&&
Utilidad)antes)de)Impuestos 540.299.37$****** 566.830.54$****** 623.364.72$****** 684.483.70$***** 749.540.69$*******
Impuesto&a&la&Renta&(22%) 118.865.86$&&&&&& 124.702.72$&&&&&& 137.140.24$&&&&&& 150.586.41$&&&&& 164.898.95$&&&&&&&
Utilidad)Neta 421.433.51$))))) 442.127.82$))))) 486.224.48$)))))) 533.897.29$))))) 584.641.73$))))))
Estado)de)Resultado)Integral
Detalle Año)0 Año)1 Año)2 Año)3 Año)4 Año)5
Depreciacion)y)amortizacion)Intag. $6.506.68 $6.506.68 $6.506.68 $5.951.68 $5.951.68
Amortizacion)de)la)deuda $113.167.64 $124.484.40 $136.932.84 $150.626.13 $165.688.74
Flujo)del)inversionista $314.772.55 $324.150.10 $355.798.32 $389.222.84 $424.904.68
(B))Inversion)Inicial (372.022.94)$////////////////////
(B))Prestamo (690.899.75)$////////////////////
Valor)de)Desecho $134.109.70
Flujo)Total (1.062.922.69)$))))))))))))))) $314.772.55 $324.150.10 $355.798.32 $389.222.84 $559.014.38

CEBALLOS(79(
(
(
( (
Tabla No
29: Retorno de la Inversión.
Año 0 Año 1 Año 2 Año 3 Año 4 Año 5
Flujo de
Efectivo (1.062.922.69) 314.772.55 324.150.10 355.798.32 389.222.84 559.014.38
Flujo de
Efectivo
Descontado (1.062.922.69) 285.918.68 267.446.87 266.649.61 264.960.45 345.661.81
Flujo de
Efectivo
Dsctado.
Acumulado (1.062.922.69) (777.004.01) (509.557.14) (242.907.53) 22.052.92 367.714.73

CEBALLOS(80(
(
(
( (
CONCLUSIONES.-
Se desarrolló el análisis de las diferentes formas de producción y utilización del caucho
reciclado de los neumáticos, determinando que los principales procesos para la reutilización
de este producto son: termólisis, trituración mecánica, trituración criogénica, valoración
energética, siendo entre ellas la que genera menor impacto ambiental la trituración mecánica.
El desarrollo de un proceso productivo orientado a la reutilización de los NFU mediante
trituración mecánica significaría darle tratamiento a más de 55.000 toneladas anuales de
llantas, que en el Ecuador se dejan de utilizar y en su gran mayoría son quemadas generando
un impacto atmosférico, por lo tanto no sólo se eliminaría la contaminación producida por las
montañas de llantas que yacen en los vertederos, además de ello se disminuirá la emisión de
gases contaminantes a la atmósfera proveniente de la quema de este elemento.
La aplicación de procesos de conversión de los neumáticos fuera de uso es fundamental, por
de lo cual se puede llegar a generar ingresos económicos, mediante la implementación de
empresas nacionales direccionadas a la generación de este producto innovador;
adicionalmente, por de esta investigación se logró determinar la viabilidad de exportación
que tendría el producto a los diferentes países que lo emplean, entre otros procesos para la
creación de las carreteras.

CEBALLOS(81(
(
(
( (
RECOMENDACIONES.-
Que se oriente procesos de reutilización de los neumáticos que se encuentran fuera de uso,
mediante la aplicación de procesos de trituración mecánica con la finalidad de disminuir la
contaminación que estos generan en el ambiente.
Que se aplique procesos orientados a la producción en base de la reutilización de los NFU con
la finalidad de generar un mejor manejo a nivel nacional de estos desechos y disminuir el
impacto que generan en el ecosistema las más de 55.000 toneladas anuales de llantas que en el
Ecuador se dejan de utilizar.
Que se desarrolle una propuesta orientada a la conversión de los neumáticos que se
encuentran fuera de uso con la finalidad de generar ingresos económicos, mediante la
implementación de empresas direccionadas a la producción de este producto, y su posterior
exportación.

CEBALLOS(82(
(
(
( (
BIBLIOGRAFÍA.-
Aguado, L. (2010). RECICLADO DE NEUMÁTICOS PARA LA FABRICACIÓN DE
LÁMINAS MPERMEABILIZANTES EN LA CONSTRUCCIÓN. España:
UNIVERSIDAD POLITECNICA DE MADRID.
Agueda, E. (2010). Banda de rodadura para llantas radiales. España: Copibool, S.L.
Alvaro, R. (2012). Campo artificial. España: EFCA, S.A.
Armendariz, L. (2012). Usos tras el proceso de reciclado. España: Paraninfo, S.A.
Bailey, E. (2012). Aceites y grasas. España: Reverte, S.A.
Baltasar, R. (2012). Carreteras de gomas. España: Cedex.
Barragan, H. (2010). Desarrollo, salud humana y amanazas ambientales. Argentina:
Universidad Nacional de la Plata.
Calvo, J. (2012). Vida útil del neumático de la mecanica del automovil actual. España: INO
Reproducciones, S.A.
Careaga, J. A. (2008). Manejo y reciclaje de los residuos de envases y embalajes. Mexico:
SEDENSOL.
Cascón, J. (2011). Fabricacion de laminas asfalticas. Mexico: Calima, S.A.
Castells, X. (2012). Los neumaticos como residuos. Mexico: Vega, S.A.
Castro, G. (2010). Reutolizacion, recliclado y disposicion final de neumatucos. España:
Departamento de ingeneria mecanica F.I.U.B.A.
Castro, G. (2012). Reutilizacion, reciclado y disposicion final de neumaticos. Mexico:
Departamento de ingeneria mecanica F.I.U.B.A.
Cembranos, J. (2012). Automatismos eléctricos, neumáticos e hidráulicos y sus etapas. Chile:
Thomson Paraninfo.

CEBALLOS(83(
(
(
( (
Chavez, A. (2010). Componentes químicos de los neumáticos. Mexico: Cengage learning.
S.L.
Crouse, D. (2013). Mecánica de la motocicleta. España: MARCOMBO, S.A.
Crouse, W. (2012). Desgaste anormal del neumatico. España: Marcombo S.A.
Delnero, J. (2010). Circuitos Neumaticos. España: Paraninfo.
Departamento de Ambiente Aragon. (2011). El plan gira: El programa de neumaticos fuera
de uso. España: ARPIrelieve, S.A.
Dusseldorf, V. (2011). Manual de la tecnica del automovil. Alemania: Reverte, S.A.
Encalada, M. (2011). Potencial impacto ambiental de las industrias en el Ecuador:. Ecuador:
Fundacion Natura.
Escobar, A. (2013). Clasificación de primeros productos y tercera Molienda. Colombia:
Norma, S.A.
Escobar, S. (2011). Mezclas Bituminosas modificadas. Chile: Clud Universitario, S.A.
Fernandez, J. (2012). Pavimentos deportivos. Tecnicos Asociados, S.A.
Freire, F. (2011). Perspectivas en salud indígena: cosmovisión, enfermedad y políticas
públicas. Ecuador: Grupo de estudios antropologicos.
Gomez, M. (2011). Breve historia de los neumaticos del transporte de carretera. España:
Lulu Enterprises Inc.
Hourton, J. (2012). Acerca de la quema de neumaticos,. Chile: LOM.
Jimenez, S. (2013). El financiamiento del desarrollo sostenible del caucho reciclaje en el
Ecuador. Ecuador: CEPAL.
jose. (2014). la tesis . ecuador: moncho .
Labahn, O. (2011). Molienda fina. España: Tecnicos Asociados, S.A.
Labarthe, H. (2011). Quema de llantas. España: Reiche, S.A.
Lopez, J. (2011). Banda de rodadura para llantas diagonal. España: Paraninfo S.A.

CEBALLOS(84(
(
(
( (
Lorente, A. (2011). Acerca de la quema de neumáticos. Chile: David Arrellano S.L.
Luís, A. (2010). RECICLADO DE NEUMÁTICOS PARA LA FABRICACIÓN DE LÁMINAS
IMPERMEABILIZANTES EN LA CONSTRUCCIÓN. España: UNIVERSIDAD
POLITECNICA DE MADRID.
Materiales polimericoas de mayor interes industrial . (12 de Junio de 2011). Uniovi.es.
Obtenido de http://www6.uniovi.es/usr/fblanco/AP.T8.1-
MPyC.Tema8.MaterialesPolimericosInteresIndustrial.pdf
Ambiente España. (16 de 06 de 2012). CARRETERAS DE GOMA. Obtenido de
https://www.bricoblog.eu/carreteras-de-goma/
Mejia, J. (2012). Termolisis. Mexico: Club Universitario.
Menendez, J. (2012). Pavimentos de seguridad. Chile: Tecnicos Asociados, S.A.
Meza, J. (2010). Preparación de las pestañas. Mexico.
Morales, J. (2011). El proceso de elaboración neumatico: Tecnología de los materiales
nemauticos. España: Diaz de Santos, Albansanz,2.
Morales, T. (2011). Aceites y grasas. Mexico: Vega, S.L.
Nebel, R. (2011). Ciencias ambientales: ecología y desarrollo sostenible. Mexico.
Ordoñez, J. (2011). Neumaticos quemados. Mexico.
Ortega, F. (2012). Pistas multiuso. España: Universitario, S.A.
Pardo, M. (2010). Impacto ambientel. España: Omagraf, S.L.
Parker, A. (2013). Recepción del neumático y almacenamiento. España: Reverte, S.A.
Pedro, C. (2013). Aplicaciones de los neumaticos reclicados. España: Salamanca.
Reyes, A. (2010). Uso de los desechos plásticos en mezclas asfálticas con caucho. Colombia:
Rafael Arboleda S.J.
Reyes, J. A. (2011). Usos tras el proceso de reciclado. Colombia: Arboleda, S.J.

CEBALLOS(85(
(
(
( (
Rifkin, J. (2012). La era del acceso: la revolucion de la nueva era. España: Espasa Libros,
S.L.U.
Rivas, D. (2013). Pista de tenis. España: Paitrotibo, S.A.
Rougeron, C. (2010). Aislamiento acústico y térmico en la construcción. España: Tecnicos
Asociados.
Rubio, C. (2010). Construcción de carreteras. España: Diaz de Santos.
Sanchez, M. (2013). Análisis de la Eficiencia ambiental del Recauchutado de Neumáticos.
Mexico: Universitas, Miguel Hernandez.
Santiñan, C. (2011). Consumo de leña y otros combustibles en trapiches de San Ramón, Costa
Rica. Costa Rica: CAITE.
Sarudiansky, . (2012). Etapa de trituracion y granulado principal. España: Sentif, S.L.
Serrano, Y. (2010). Reciclaje de residuos industriales. Mexico: CU, Universitario. S.A.
Skaupy, F. (2010). Trituración mecanica. España: Reverte, S.A.
Sole, A. (2012). Instrumentación Industria. España: Marcombo.
UNESCO. (2012). Deforestación de la tala del árbol de acucho. España: Catarata.
Verduga, A. (2012). Trituaracion mecanica. Argentina: Universitario S.L.
Virginie, M. (2011). Los caminos del reciclaje. España: Carrer Aribau, S.L.

(
(
( (
Presupuesto el desarrollo de la investigación.
Descripción Valores Totales
Gastos Administrativos
Gastos de internet $100,00
Material de oficina $250,00
Gasto de impresión $200,00
Gasto de copias $150,00
Total Gastos administrativos $ 700,00
Gastos logísticos:
Computador $450,00
Infocus $380,00
Total Gastos Logísticos $830,00
Subtotal: $1.530,00
+ Imprevistos del 15% $229.50
Total Financiado $ 3.289.50

(
(
( (
Botadero en Portoviejo

Granulos de caucho

Más contenido relacionado

La actualidad más candente (7)

Similar a Granulos de caucho (20)

Más de gafch (13)

Último (20)

Granulos de caucho
