MISIÓN
 Distribución y comercialización de la
energía eléctrica en la Provincia de
Manabí , en condiciones de
confiabilidad, continuidad y calidad del
servicio, de tal forma que se convierta
en la Organización más importante
para el desarrollo socio-económico de
sus clientes y región
3

VISIÓN
 Convertirse al año 2010 en una
Empresa Modelo del Sector Eléctrico
Ecuatoriano con los menores costos
optimizados del VAD y que sirva
eficientemente a la gran mayoría de
habitantes de la Provincia de Manabí
4

OBJETIVOS
ESTRATEGICOS
 Mejorar la calidad del servicio al cliente.
 Implementar un Sistema de Información Técnico-
Administrativo.
 Vigorizar continuamente el Plan de Reducción de
Pérdidas de Energía.
 Tener clara conciencia de la atención oportuna,
personalizada y amable con el cliente.
 Crear todas la condiciones para que el cliente interno
de la organización desarrolle sus labores en un ambiente
adecuado.
5

Area de concesión:
16,800 km2
Poblac Área de Concesión:
1’186.025 (INEC)
Ciudades
Importantes:
Manta,
Portoviejo,
Chone,
Jipijapa
Bahía de C.
6

CAPACIDAD INSTALADA EN SUBESTACIONES
16 69/13,8 kV.
10 69/13,8 kV.
2 PORTOVIEJO 2 3 PORTOVIEJO 10 69/13,8 kV.
3 PORTOVIEJO 3 3 PORTOVIEJO 10 69/13,8 kV.
10 69/13,8 kV.
10 69/13,8 kV.
5 MIRAFLORES 1 MANTA 10 69/13,8 kV.
6 MANTA 2 4 MANTA 10 69/13,8 kV.
7 MANTA 3 3 MANTA 12 69/13,8 kV.
8 RIO DE ORO 2 PORTOVIEJO 2,5 69/13,8 kV.
9 MONTECRISTI 3 MONTECRISTI 10 69/13,8 kV.
10 ROCAFUERTE 4 ROCAFUERTE 5 69/13,8 kV.
11 PLAYA PRIETA 2 PORTOVIEJO 7,5 69/13,8 kV.
5 69/13,8 kV.
5 69/13,8 kV.
13 JIPIJAPA 2 JIPIJAPA 10 69/13,8 kV.
14 BARRANCA COLORADO 2 24 DE MAYO 5 69/13,8 kV.
15 COLIMES 2 PAJÁN 5 69/13,8 kV.
16 MACHALILLA 2 PTO. LÓPEZ 2,5 69/13,8 kV.
17 PTO CAYO 1 JIPIJAPA 2,5 69/13,8 kV.
18 CHONE 3 CHONE 10 69/13,8 kV.
2,5 69/34,5 kV.
2,5 69/13,8 kV.
2,5 69/13,8 kV.
2,5 69/34,5 kV.
1,5 34,5/13,8kV
21 BAHIA DE CARAQUEZ 3 SUCRE 5 69/13,8 kV.
22 SAN VICENTE 3 SUCRE 5 69/13,8 kV.
23 JAMA 3 JAMA 10 69/13,8 kV.
24 CALCETA 3 CALCETA 10 69/13,8 kV.
68 209,5
TOTAL :
20
TOSAGUA 3 TOSAGUA
19
SESME 2 CHONE
12
LODANA 2 STA. ANA
4
MANTA 1 6 MANTA
CAPACIDAD
(MVA) OA
RELACION DE
VOLTAJE
1
PORTOVIEJO 1 6 PORTOVIEJO
# SUBESTACIÓN #ALIMENT CANTÓN
7
SUBESTACIONES DE DISTRIBUCIÓN ( # ) 24
TRANSFORMADORES DE POTENCIA ( # ) 30
ALIMENTADORES DE DISTRIBUCIÓN ( # ) 68
CAPACIDAD TOTAL INSTALADA [ MVA ] 209,5

Pérdidas.
Energía y Pérdidas en EMELMANABÍ. Periodo (1990-
2004)
8

ES EL CONJUNTO DE PÉRDIDAS DE UN SISTEMA
DEBIDO A LOS FENÓMENOS FÍSICOS. SE DEBEN A
LAS CONDICIONES PROPIAS DE LA CONDUCCIÓN Y
TRANSFORMACIÓN DE LA ENERGÍA.
SE CLASIFICAN SEGÚN SU CAUSA EN PÉRDIDAS
• FIJAS (FUNCIÓN DEL VOLTAJE)
• VARIABLES (FUNCIÓN DE LA CORRIENTE)

DETEMINACIÓN DE PÉRDIDAS TÉCNICAS

PARA SU MEJOR ESTUDIO SE DIVIDE EL SISTEMA
ELÉCTRICO EN TRES SISTEMAS :
• SISTEMA DE SUBTRANSMISIÓN
• SISTEMA PRIMARIO DE DISTRIBUCIÓN
• SISTEMA SECUNDARIO DE DISTRIBUCIÓN

SISTEMA DE SUBTRANSMISIÓN
ESTE SISTEMA CONSTA DE LOS SIGUIENTES
ELEMENTOS:
• LÍNEAS DE SUBTRANSMISIÓN.
• TRANSFORMADORES DE POTENCIA.

SISTEMA PRIMARIO DE
DISTRIBUCIÓN
ELEMENTOS:
• ALIMENTADORES PRIMARIOS AÉREOS Y/O
SUBTERRÁNEOS.
• TRANSFORMADORES DE DISTRIBUCIÓN.

SISTEMA SECUNDARIO DE
DISTRIBUCIÓN
ELEMENTOS:
• ALIMENTADORES SECUNDARIOS
• MEDIDORES ELÉCTRICOS
• LUMINARIAS

• EN EL SISTEMA SUBTRANSMISIÓN:
EFECTUANDO ESTUDIOS DE FLUJOS DE CARGA:
PARA HALLAR EL VALOR DE LAS PÉRDIDAS DE
POTENCIA EN CADA CONDICIÓN DE CARGA.
UTILIZANDO EL FACTOR DE PÉRDIDAS:
LAS PÉRDIDAS DE ENERGÍA SE CALCULAN A PARTIR DE
LAS PÉRDIDAS DE POTENCIA QUE SE PRESENTAN EN EL
MOMENTO DE LA DEMANDA MÁXIMA.
• EN EL SISTEMA PRIMARIO Y SECUNDARIO
DE DISTRIBUCIÓN

PARA DETERMINAR LAS PÉRDIDAS DE POTENCIA SE
UTILIZAN LOS SIMULADORES DE FLUJOS DE CARGA
POWER WORLD Y SPARD.
 EN EL SISTEMA DE SUBTRANSMISIÓN SE EVALÚAN
LAS PÉRDIDAS DE POTENCIA EJECUTANDO EL
SIMULADOR POWER WORLD.
 EN LOS SISTEMAS PRIMARIO Y SECUNDARIO SE
DETERMINAN LAS PÉRDIDAS DE POTENCIA USANDO
EL SIMULADOR SPARD.

INFORMACIÓN REQUERIDA Y DISPONIBLE
EN EL SISTEMA SUBTRANSMISIÓN:
• DIAGRAMA UNIFILAR DEL SISTEMA.
• PARAMETROS DE LÍNEAS Y SUBESTACIONES
(RESISTENCIA, REACTANCIA Y CAPACITANCIA EN PU).
• CURVAS DE CARGA EN LAS SALIDAS DE LOS
TRANSFORMADORES DE POTENCIA.
EN EL SISTEMA DE DISTRIBUCIÓN PRIMARIO Y
SECUNDARIO:
• DIAGRAMA UNIFILAR DEL SISTEMA.
• DESPACHO DE CARGA DEL ALIMENTADOR.
• PARAMETROS DE LAS LÍNEAS PRIMARIAS,
SECUNDARIAS TRANSFORMADORES DE
DISTRIBUCIÓN, CONDENSADORES, ETC.
• CONSUMOS DE LOS CLIENTES Y LUMINARIAS DE LA
RED.

SIMULACIÓN EN POWER WORLD
EL SISTEMA DE SUBTRANSMISIÓN EN POWER WORLD
SE MUESTRA EN LA SIGUIENTE FIGURA :

CÁLCULOS AFINES AL ESTUDIO EN SUBTRANSMISIÓN
LA DEMANDA DEL SISTEMA ELÉCTRICO EN EL MES DE JUNIO
2005 SE INDICA EN LA SIGUIENTE TABLA:
HORA
[MW]
LABORABLE SÁBADO DOMINGO
1:00 92,30 95,89 95,62
2:00 88,50 90,45 89,99
3:00 87,05 86,98 88,20
4:00 85,92 85,34 85,48
5:00 86,15 85,12 83,81
6:00 91,46 88,61 85,64
7:00 95,92 89,41 86,27
8:00 91,63 83,21 76,67
9:00 87,54 81,81 77,25
10:00 90,03 86,62 79,58
11:00 92,43 89,65 84,27
12:00 96,51 91,54 88,43
13:00 94,05 91,51 89,01
14:00 97,00 90,00 88,50
15:00 100,68 88,11 86,60
16:00 101,14 87,88 84,48
17:00 101,17 88,16 85,51
18:00 104,94 101,71 94,49
19:00 150,94 148,09 140,75
20:00 157,66 151,77 145,89
21:00 154,87 150,20 142,03
22:00 142,59 138,11 131,13
23:00 124,71 120,97 113,82
0:00 109,35 106,11 98,41

CURVAS DE CARGA DIARIA DEL SISTEMA
LAS DIFERENTES CONDICIONES DE CARGA
DEL SISTEMA SE REVELAN GRÁFICAMENTE
EN LA SIGUIENTE FIGURA :

CONDICONES DE CARGA EN CADA TRANSFORMADOR
Subestación Laborable (Junio) 1:00 2:00 3:00 4:00 5:00 6:00 7:00 8:00 9:00 10:00 11:00 12:00
PORTOVIEJO 1_1 5,73 5,49 5,40 5,33 5,35 5,68 5,96 5,69 5,43 5,59 5,74 5,99
PORTOV IEJO 1_2 5,04 4,84 4,76 4,69 4,71 5,00 5,24 5,01 4,78 4,92 5,05 5,27
ALIMENTADOR 4 1,69 1,62 1,59 1,57 1,58 1,68 1,76 1,68 1,60 1,65 1,69 1,77
PORTOVIEJO 2 PORTOVIEJO 2 4,58 4,40 4,32 4,27 4,28 4,54 4,76 4,55 4,35 4,47 4,59 4,79
MANTA 1_1 4,76 4,56 4,49 4,43 4,44 4,71 4,94 4,72 4,51 4,64 4,76 4,97
MANTA 1_2 4,81 4,62 4,54 4,48 4,49 4,77 5,00 4,78 4,57 4,70 4,82 5,03
MIRAFLORES MIRAFLORES 3,18 3,05 3,00 2,96 2,97 3,15 3,31 3,16 3,02 3,10 3,19 3,33
MANTA 2 MANTA 2 5,27 5,06 4,97 4,91 4,92 5,22 5,48 5,23 5,00 5,14 5,28 5,51
MANTA 3 MANTA 3 7,34 7,03 6,92 6,83 6,85 7,27 7,62 7,28 6,96 7,15 7,35 7,67
RIO DE ORO RIO DE ORO 1,42 1,36 1,34 1,32 1,32 1,40 1,47 1,41 1,34 1,38 1,42 1,48
MONTECRISTI MONTECRISTI 4,93 4,73 4,65 4,59 4,60 4,88 5,12 4,89 4,67 4,81 4,94 5,15
ROCAFUERTE ROCAFUERTE 2,46 2,36 2,32 2,29 2,30 2,44 2,56 2,45 2,34 2,40 2,47 2,58
PLAYA PRIETA PLAYA PRIETA 3,78 3,63 3,57 3,52 3,53 3,75 3,93 3,76 3,59 3,69 3,79 3,96
LODANA_1 1,90 1,82 1,79 1,77 1,78 1,89 1,98 1,89 1,80 1,86 1,91 1,99
LODANA_2 1,11 1,07 1,05 1,03 1,04 1,10 1,16 1,10 1,05 1,08 1,11 1,16
JIPIJAPA JIPIJAPA 3,17 3,04 2,99 2,96 2,96 3,15 3,30 3,15 3,01 3,10 3,18 3,32
BARRANCA COLORADO BARRANCA COLORADO 1,79 1,72 1,69 1,67 1,67 1,78 1,86 1,78 1,70 1,75 1,80 1,88
COLIMES COLIMES 1,91 1,84 1,81 1,78 1,79 1,90 1,99 1,90 1,82 1,87 1,92 2,00
MACHALILLA MACHALILLA 1,27 1,22 1,20 1,18 1,19 1,26 1,32 1,26 1,21 1,24 1,27 1,33
PUERTO CAYO PUERTO CAYO 0,35 0,34 0,33 0,33 0,33 0,35 0,36 0,35 0,33 0,34 0,35 0,37
CHONE CHONE 5,80 5,56 5,47 5,40 5,41 5,75 6,03 5,76 5,50 5,66 5,81 6,06
SESME_1 0,52 0,49 0,49 0,48 0,48 0,51 0,54 0,51 0,49 0,50 0,52 0,54
SESME_2 1,26 1,21 1,19 1,17 1,18 1,25 1,31 1,25 1,20 1,23 1,26 1,32
TOSAGUA. 13,8 1,49 1,43 1,41 1,39 1,39 1,48 1,55 1,48 1,41 1,45 1,49 1,56
TOSAGUA. KM 20 0,23 0,22 0,22 0,21 0,21 0,23 0,24 0,23 0,22 0,22 0,23 0,24
TOSAGUA. LA ESTANCILLA 0,38 0,37 0,36 0,36 0,36 0,38 0,40 0,38 0,36 0,37 0,38 0,40
BAHIA BAHIA 2,24 2,14 2,11 2,08 2,09 2,21 2,32 2,22 2,12 2,18 2,24 2,34
SAN VICENTE SAN VICENTE 1,38 1,32 1,30 1,28 1,28 1,36 1,43 1,37 1,30 1,34 1,38 1,44
JAMA JAMA 1,66 1,59 1,57 1,55 1,55 1,65 1,73 1,65 1,58 1,62 1,66 1,74
CALCETA CALCETA 4,07 3,90 3,84 3,79 3,80 4,03 4,23 4,04 3,86 3,97 4,07 4,25
PORTOVIEJO 1
MANTA 1
LODANA
SESME
TOSAGUA

CONDICIONES DE CARGA EN CADA TRANSFORMADOR
Subestación Laborable (Junio) 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00 0:00
PORTOVIEJO 1_1 5,84 6,02 6,25 6,28 6,28 6,52 9,37 9,79 9,62 8,85 7,74 6,79
PORTOV IEJO 1_2 5,14 5,30 5,50 5,53 5,53 5,73 8,25 8,61 8,46 7,79 6,81 5,97
ALIMENTADOR 4 1,72 1,78 1,84 1,85 1,85 1,92 2,76 2,89 2,84 2,61 2,28 2,00
MANTA 1_1 4,85 5,00 5,19 5,21 5,21 5,41 7,78 8,12 7,98 7,35 6,43 5,64
MANTA 1_2 4,90 5,06 5,25 5,28 5,28 5,47 7,87 8,22 8,08 7,44 6,50 5,70
MIRAFLORES MIRAFLORES 3,24 3,34 3,47 3,49 3,49 3,62 5,20 5,43 5,34 4,91 4,30 3,77
MANTA 2 MANTA 2 5,37 5,54 5,75 5,78 5,78 5,99 8,62 9,01 8,85 8,14 7,12 6,25
MANTA 3 MANTA 3 7,47 7,71 8,00 8,04 8,04 8,34 12,00 12,53 12,31 11,33 9,91 8,69
RIO DE ORO RIO DE ORO 1,44 1,49 1,54 1,55 1,55 1,61 2,31 2,42 2,38 2,19 1,91 1,68
MONTECRISTI MONTECRISTI 5,02 5,18 5,38 5,40 5,40 5,60 8,06 8,42 8,27 7,61 6,66 5,84
ROCAFUERTE ROCAFUERTE 2,51 2,59 2,69 2,70 2,70 2,80 4,03 4,21 4,13 3,81 3,33 2,92
PLAYA PRIETA PLAYA PRIETA 3,85 3,98 4,13 4,14 4,15 4,30 6,19 6,46 6,35 5,84 5,11 4,48
LODANA_1 1,94 2,00 2,08 2,08 2,09 2,16 3,11 3,25 3,19 2,94 2,57 2,25
LODANA_2 1,13 1,17 1,21 1,22 1,22 1,26 1,82 1,90 1,87 1,72 1,50 1,32
JIPIJAPA JIPIJAPA 3,23 3,34 3,46 3,48 3,48 3,61 5,19 5,42 5,33 4,90 4,29 3,76
BARRANCA COLORADO BARRANCA COLORADO 1,83 1,89 1,96 1,97 1,97 2,04 2,93 3,06 3,01 2,77 2,42 2,13
COLIMES COLIMES 1,95 2,01 2,09 2,10 2,10 2,18 3,13 3,27 3,21 2,96 2,59 2,27
MACHALILLA MACHALILLA 1,30 1,34 1,39 1,39 1,39 1,45 2,08 2,17 2,13 1,97 1,72 1,51
PUERTO CAYO PUERTO CAYO 0,36 0,37 0,38 0,38 0,38 0,40 0,57 0,60 0,59 0,54 0,47 0,41
CHONE CHONE 5,91 6,10 6,33 6,36 6,36 6,59 9,48 9,91 9,73 8,96 7,84 6,87
SESME_1 0,53 0,54 0,56 0,57 0,57 0,59 0,84 0,88 0,87 0,80 0,70 0,61
SESME_2 1,28 1,33 1,38 1,38 1,38 1,43 2,06 2,15 2,12 1,95 1,70 1,49
TOSAGUA. 13,8 1,52 1,57 1,63 1,63 1,63 1,69 2,44 2,55 2,50 2,30 2,01 1,77
TOSAGUA. KM 20 0,23 0,24 0,25 0,25 0,25 0,26 0,37 0,39 0,38 0,35 0,31 0,27
TOSAGUA. LA ESTANCILLA 0,39 0,40 0,42 0,42 0,42 0,44 0,63 0,66 0,64 0,59 0,52 0,45
BAHIA BAHIA 2,28 2,35 2,44 2,45 2,45 2,54 3,65 3,82 3,75 3,45 3,02 2,65
SAN VICENTE SAN VICENTE 1,40 1,45 1,50 1,51 1,51 1,56 2,25 2,35 2,31 2,12 1,86 1,63
JAMA JAMA 1,69 1,75 1,81 1,82 1,82 1,89 2,72 2,84 2,79 2,57 2,25 1,97
CALCETA CALCETA 4,15 4,28 4,44 4,46 4,46 4,63 6,65 6,95 6,83 6,29 5,50 4,82
PORTOVIEJO 1
MANTA 1
LODANA
SESME
TOSAGUA

LAS PÉRDIDAS RESISTIVAS EN LAS LÍNEAS EN CADA
CONDICIÓN DE CARGA EN LOS DÍAS LABORABLES,
SÁBADOS Y DOMINGOS DEL MES DE JUNIO SE INDICAN:
HORA
[MW]
LABORABLE SÁBADO DOMINGO
1:00 1,04 1,13 1,12
2:00 0,95 1,00 0,98
3:00 0,92 0,91 0,94
4:00 0,89 0,88 0,88
5:00 0,90 0,87 0,85
6:00 1,02 0,95 0,89
7:00 1,13 0,97 0,90
8:00 1,02 0,83 0,70
9:00 0,93 0,80 0,71
10:00 0,99 0,91 0,76
11:00 1,04 0,98 0,85
12:00 1,14 1,02 0,95
13:00 1,08 1,02 0,96
14:00 1,16 0,98 0,95
15:00 1,25 0,94 0,91
16:00 1,27 0,94 0,86
17:00 1,27 0,94 0,88
18:00 1,37 1,28 1,09
19:00 3,03 2,91 2,60
20:00 3,34 3,07 2,81
21:00 3,20 3,00 2,65
22:00 2,68 2,50 2,23
23:00 2,00 1,87 1,64
0:00 1,50 1,41 1,19

CURVA DE PÉRDIDAS EN LAS LÍNEAS DE SUBTRANSMISIÓN

LAS PÉRDIDAS EN VACÍO DE LOS TRANSFORMADORES
SE DETERMINAN EN FORMA SEPARADA Y SE
CONSIDERAN CONSTANTES DURANTE CADA INTERVALO
DEL TIEMPO. PARA EL CÁLCULO SE UTILIZAN LA
SIGUIENTE TABLA Y ECUACIÓN :
PFE = % PVACÍO *Capacidad Instalada [MW]
PFE = % PVACÍO *Capacidad Instalada*T [MWh]
CAPACIDAD (MVA) PRUEBA EN VACIO ﴾%﴿
0,700 0,412
1,000 0,410
1,300 0,408
1,700 0,391
2,500 0,372
2,800 0,368
3,200 0,350
5,000 0,336
5,600 0,330
6,250 0,313
9,375 0,299
10,000 0,296
12,500 0,280
16,000 0,273
20,000 0,260

LAS PÉRDIDAS RESISTIVAS Y EN VACÍO EN CADA
CONDICIÓN DE CARGA EN LOS DÍAS LABORABLES,
SÁBADOS Y DOMINGOS EN LOS TRANSFORMADORES
DE POTENCIA SE INDICAN EN EL SIGUIENTE CUADRO:
HORA
[MW]
LABORABLE SÁBADO DOMINGO NÚCLEO
1:00 0,17 0,19 0,19 0,74
2:00 0,16 0,17 0,17 0,74
3:00 0,15 0,15 0,16 0,74
4:00 0,15 0,15 0,15 0,74
5:00 0,15 0,15 0,14 0,74
6:00 0,17 0,16 0,15 0,74
7:00 0,19 0,16 0,15 0,74
8:00 0,17 0,14 0,12 0,74
9:00 0,16 0,14 0,12 0,74
10:00 0,17 0,15 0,13 0,74
11:00 0,17 0,16 0,14 0,74
12:00 0,19 0,17 0,16 0,74
13:00 0,18 0,17 0,16 0,74
14:00 0,19 0,17 0,16 0,74
15:00 0,21 0,16 0,15 0,74
16:00 0,21 0,16 0,15 0,74
17:00 0,21 0,16 0,15 0,74
18:00 0,23 0,21 0,18 0,74
19:00 0,50 0,48 0,43 0,74
20:00 0,56 0,51 0,46 0,74
21:00 0,53 0,5 0,44 0,74
22:00 0,44 0,41 0,37 0,74
23:00 0,33 0,31 0,27 0,74
0:00 0,25 0,23 0,2 0,74

CURVA DE PÉRDIDAS EN SUBESTACIONES

LAS PÉRDIDAS DE ENERGÍA ES EL ÁREA BAJO
LA CURVAS DE LOS GRÁFICOS DE PÉRDIDAS DE
POTENCIA . PARA ESTIMAR LAS PÉRDIDAS DE
ENERGÍA EN LAS LÍNEAS EN ESTE ESTUDIO, SE
EJECUTA DE LA SIGUIENTE FORMA :
Tipo de día laborable sábado domingo
Cantidad 22 4 4
Tipo de día
[MWh]
laborable sábado domingo
Área bajo la curva 35,12 32,1 29,32
Tipo de día
Cantidad de días Área bajo la curva
Pérdidas_Sistema [MWh]
en el mes [MWh]
laborable 22 35,12 772,605
sábado 4 32,1 128,412
domingo 4 29,32 117,27
Total 1.018,28

LOS RESULTADOS DEL ESTUDIO SE SINTETIZAN
EN LAS SIGUIENTES TABLAS:
Meses
[MWh] Pérdidas de Energía [MWh]
Energía Disponible
Energía
Líneas
Subestaciones
Sistema
Suplida Resistivas Núcleo
Enero 85751,29 83620,8 1373,99 209,94 548,24 2132,17
Febrero 74288,59 72558,19 1081,05 154,57 495,18 1730,8
Marzo 83714,67 81754,36 1235,11 177,42 548,24 1960,77
Abril 84165,36 82153,57 1295,79 187,13 530,55 2013,47
Mayo 84242,44 82318,86 1180,62 194,05 548,24 1922,91
Junio 76214,26 74495,92 1018,28 169,94 530,55 1718,34
Julio 83804,93 82085,48 1018,65 155,08 548,24 1721,97
Meses
%_Energía Disponible (S.N.I)
Líneas
Subestaciones
Total
Cobre Núcleo
ENERO 1,6 0,24 0,64 2,49
FEBRERO 1,46 0,21 0,67 2,33
MARZO 1,48 0,21 0,65 2,34
ABRIL 1,54 0,22 0,63 2,39
MAYO 1,4 0,23 0,65 2,28
JUNIO 1,34 0,22 0,7 2,25
JULIO 1,22 0,19 0,65 2,05

EL CIRCUITO EN SPARD SE MUESTRA EN LOS
SIGUIENTES GRÁFICOS :

CÁLCULOS AFINES AL SISTEMA PRIMARIO DE
DISTRIBUCIÓN
EL DESPACHO DE CARGA DEL ALIMENTADOR # 24
DENOMINADO LOS ESTEROS DE LA SUBESTACIÓN
MANTA 2 EN UN DÍA LABORABLE DEL MES DE JUNIO
2005 SE INDICA EN LA SIGUIENTE TABLA :
horas Potencia [MW] Factor Potencia
1:00 2,5 0,98
2:00 2,4 0,98
3:00 2,3 0,98
4:00 2,3 0,99
5:00 2,2 0,99
6:00 2,3 0,99
7:00 2,4 0,98
8:00 2,5 0,98
9:00 2,4 0,98
10:00 2,5 0,98
11:00 2,5 0,98
12:00 2,5 0,98
13:00 2,6 0,98
14:00 2,6 0,98
15:00 2,6 0,98
16:00 2,5 0,98
17:00 2,8 0,98
18:00 3,0 0,98
19:00 3,4 0,97
20:00 3,3 0,98
21:00 3,3 0,98
22:00 3,2 0,98
23:00 3,0 0,98
0:00 2,9 0,98

CURVA DE CARGA (JUEVES 16 JUNIO 2005)
DELALIMENTADOR “LOS ESTEROS”

• Demanda Máxima = 3,4 [MW]
• Factor_Carga = 0,78
• Factor_Pérdidas = 0,62
• Factor_Potencia = 0,97
•E_disponible promedio diaria = 64 [kWh]
•E_disponible promedio mensual = 1´530.120 [kWh]
LA INFORMACIÓN MÁS IMPORTANTE QUE SE
OBTIENE DEL DESPACHO DE CARGA DEL
ALIMENTADOR ES LA SIGUIENTE :

MEDIANTE LA CORRIDA DE FLUJO DE CARGA SE
OBTIENEN LAS PÉRDIDAS DE POTENCIA EN LAS
SECCIONES PRIMARIAS. LOS RESULTADOS SE
PRESENTAN EN EL CUADRO SIGUIENTE :
CALCULOS DE PÉRDIDAS EN LAS SECCIONES
PRIMARIAS DEL ALIMENTADOR
General Information
Total Power Sending : 3.370,02 [kW]
Total Power Sending : 886,16 [KVAr]
Number of Transformers: 83
Total kVA Installed : 7.940 [kVA]
Load in Feeder : 3.288,3 [kW]
Load in Feeder : 823 [KVA]
Power Loss : 81,72 [kW]
Power Loss : 63,16 [kVAr]
Max Regulation : 3,03%
Current in Feeder : 145,8 [A]
Total Length : 12,145 [km]

PARA CALCULAR LAS PÉRDIDAS DE ENERGÍA EN LAS
LÍNEAS O SECCIONES PRIMARIAS SE UTILIZA LA
ECUACIÓN SIGUIENTE:
PE = Fp * PL * T
Entonces
PE = 0,62* 81,72* 720
PE = 36.479,808 [kWh]

CALCULOS DE PÉRDIDAS EN LOS TRANSFORMADORES
INSTALADOS EN EL ALIMENTADOR
LAS PÉRDIDAS EN VACÍO DE LOS TRANSFORMADORES DE
DISTRIBUCIÓN SE DETERMINAN EN FORMA SEPARADA Y
SE CONSIDERAN CONSTANTES DURANTE CADA INTERVALO
DEL TIEMPO.
PARA CALCULAR LAS PÉRDIDAS DE ENERGÍA POR EFECTO
DEL COBRE Y NÚCLEO EN CADA TRANSFORMADOR, SE
UTILIZAN LAS ECUACIONES Y TABLAS SIGUIENTES :
Tipo kVA Pérdidas_Cobre (%) Pérdidas_vacío (%)
TRF-10 10 1,5 0,6
TRF-15 15 1,43 0,57
TRF-25 25 1,32 0,5
TRF-37,5 37,5 1,21 0,44
TRF-50 50 1,15 0,4
BANCK-25 75 1,69 0,42
BANCK-75 225 1,47 0,33
BANCK-2*37.5 75 1,69 0,42
BANCK-500 1500 2,4 1,2
TRF500/3 FASI 500 1,34 0,27
PCU = FU2 * %PCU * kVA INSTALADO *720
PFE = %PFE * kVA INSTALADO * 720 [horas]
EL FACTOR DE UTILIZACIÓN :
FU = DEMANDA MÁXIMA/(F.P * KVA TOTAL INSTALADO)

SE PRESENTAN LOS RESULTADOS EN LAS TABLAS:
Tipo kVA
Pérdidas
de Cobre
(%)
Pérdida
de vacío
(%)
F.U Cantidad
Pérdidas
de Cobre
[kWh]
Pérdidas
de Vacío
[kWh]
TRF-10 10 1,50 0,60 0,44 7,00 145,61 302,40
TRF-15 15 1,43 0,57 0,44 6,00 178,47 369,36
TRF-25 25 1,32 0,50 0,44 18,00 823,72 1620,00
TRF-37,5 37,5 1,21 0,44 0,44 25,00 1573,08 2970,00
TRF-50 50 1,15 0,40 0,44 6,00 478,42 864,00
BANCK-25 75 1,69 0,42 0,44 1,00 175,77 226,80
BANCK-75 225 1,47 0,33 0,44 1,00 458,66 534,60
BANCK-2*37.5 75 1,69 0,42 0,44 1,00 175,77 226,80
BANCK-500 1500 1,20 0,20 0,44 1,00 2496,12 2160,00
TRF500/3 FASI 500 1,34 0,27 0,44 3,00 2787,33 2916,00
Energía Disponible_Al24 : 1`530.120 [kWh]
Pérdidas_Cobre : 9.292,95 [kWh]
Pérdidas_Núcleo : 12.189,96 [kWh]
Total : 21.482,91 [kWh]
% Pérdidas _Transformadores : 1,40%

Energía Disponible_Aliment. 24 : 1´530.120 [kWh]
Pérdidas__Potencia_Aliment. Secundarios : 48,73 [kWh]
factor_pérdidas : 0,64
Pédidas_Energía_Aliment. Secundarios : 22.454,78 [kWh]
% pérdidas_secundario : 1,47%
CALCULOS DE PÉRDIDAS EN LAS SECCIONES
SECUNDARIAS.
A TRAVÉS DE LA SIMULACIÓN DE FLUJO DE
CARGA SE OBTIENEN LAS PÉRDIDAS DE
POTENCIA EN LAS SECCIONES SECUNDARIAS.
LOS RESULTADOS SE PRESENTAN EN EL CUADRO
SIGUIENTE :

Energía Disponible_Aliment 24 : 1´530.120 [kWh] 100,00%
Pérdidas__Potencia_Aliment 24 : 36.479,81 [kWh] 2,384%
Pérdidas__Potencia_Trafos : 21.482,91 [kWh] 1,404%
Pérdidas__Potencia_Aliment. Secundarios : 22.454,78 [kWh] 1,467%
Perdidas_Energía_Sistema_Distribución : 80.417,50 [kWh] 5,255%
LOS RESULTADOS DEL ESTUDIO DEL SISTEMA DE
DISTRIBUCIÓN SE CONCENTRAN EN EL
SIGUIENTE CUADRO :
Módulos Eléctricos
Energía Disponible
%_Pérdidas
Pérdidas Sistema
Junio [MWh] [MWh]
Líneas de Subtransmisión y Subestaciones 76214,26 2,255 1718,63
Alimentadores Primarios 74495,92 2,384 1775,98
Transformadores de Distribución 74495,92 1,404 1045,92
Alimentadores secundarios 74495,92 1,467 1092,85
Total 5633,4
En el Alimentador “Los Esteros”:
En el Sistema:

(%) DEL TOTAL_PÉRDIDAS TÉCNICAS
Alimentadores
Secundarios
1
9,40 %
Transformadores
de Distribución
1
8,57 %
Líneas de
Subtransmisión y
Subestaciones
30,51 %
Alimentadores
Primarios
31
,53 %
Elementos Eléctricos
%_Energía
%_Total_Pérdidas
Sistema Ideal
(Olade)
Disponible
Líneas de Subtransmisión y
Subestaciones 2,255 30,51 2,03
Alimentadores primarios 2,33 31,53 0,51
Transformadores de Distribución 1,372 18,57 3,07
Alimentadores Secundarios 1,434 19,40 1,01
Total 7,392 100 6,62

LAS PERDIDAS COMERCIALES O NO TÉCNICAS SON
AQUELLAS QUE SE CALCULAN COMO LA DIFERENCIA
ENTRE LAS PÉRDIDAS TOTALES DE UN SISTEMA
ELECTRICO Y LAS PÉRDIDAS TÉCNICAS ESTIMADAS
DEL MISMO.
SE CLASIFICAN EN PÉRDIDAS DEBIDAS AL:
• FRAUDE
• ROBO O HURTO
• ADMINISTRATIVAS

AQUELLOS CASOS EN QUE A PESAR DE TENER
MEDICIÓN , LOS USUARIOS MANIPULAN LOS
APARATOS DE MEDICIÓN A FIN DE LOGRAR QUE
LOS CONSUMOS REGISTRADOS SEAN INFERIORES
A LOS REALES.
PÉRDIDAS POR CAUSA DE ROBO O HURTO
PÉRDIDAS POR CAUSA DE FRAUDE
CORRESPONDE A LA ENERGÍA QUE ES APROPIADA
ILEGALMENTE DE LAS REDES POR USUARIOS QUE
NO POSEEN MEDICIÓN ALGUNA.

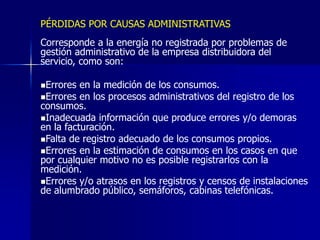

PÉRDIDAS POR CAUSAS ADMINISTRATIVAS
Corresponde a la energía no registrada por problemas de
gestión administrativo de la empresa distribuidora del
servicio, como son:
Errores en la medición de los consumos.
Errores en los procesos administrativos del registro de los
consumos.
Inadecuada información que produce errores y/o demoras
en la facturación.
Falta de registro adecuado de los consumos propios.
Errores en la estimación de consumos en los casos en que
por cualquier motivo no es posible registrarlos con la
medición.
Errores y/o atrasos en los registros y censos de instalaciones
de alumbrado público, semáforos, cabinas telefónicas.

DETEMINACIÓN DE PÉRDIDAS
COMERCIALES

PARA DETERMINAR ESTOS TIPOS DE PÉRDIDAS
SE UTILIZAN LOS SIGUIENTES MÉTODOS :
PÉRDIDAS POR FRAUDE Y ROBO O HURTO.
REALIZANDO LA EVALUACIÓN DE LOS CLIENTES
QUE PERTENECEN AL SISTEMA SECUNDARIO DE LA
ALIMENTADORA LOS ESTEROS DE LA SUBESTACIÓN
MANTA 2.
PÉRDIDAS ADMINISTRATIVAS
ANALIZANDO EL PROCESO ADMINISTRATIVO MÁS
IMPORTANTE DE LA EMPRESA MEDIANTE
OBSERVACIONES REALIZADAS EN EL CAMPO.

• CONSUMOS DE LOS 1451 CLIENTES QUE SE
ABASTECEN DEL SISTEMA SECUNDARIO DE LA
ALIMENTADORA “LOS ESTEROS”.
• RESULTADOS DE PÉRDIDAS TÉCNICAS DE LA
ALIMENTADORA LOS ESTEROS.
INFORMACIÓN REQUERIDA Y DISPONIBLE
PARA DETERMINAR PÉRDIDAS POR CAUSA DEL
FRAUDE Y ROBO O HURTO DE ENERGÍA
PARA DETERMINAR PÉRDIDAS EN LOS PROCESOS
ADMINISTRATIVOS
• DESCRIPCIÓN ESCRITA DEL PROCESO.

PÉRDIDAS POR CAUSA DEL
FRAUDE Y ROBO O HURTO DE
ENERGÍA

Análisis de la población
El informe general del levantamiento de los 1451 medidores
ESTADO CANTIDAD %
MEDIDOR SIN PROBLEMAS 654
45,07
SIN MEDIDOR 117 8,06
CONEXIÓN ILEGAL 15 1,03
REUBICAR MEDIDORES 150 10,34
MEDIDORES FRENADOS 6 0,41
MEDIDOR POR CHEQUEAR 142 9,79
ACOMETIDAS PICADAS 83 5,72
MED. MAL ESTADO 6 0,41
MEDIDOR RETIRADO 5 0,34
MEDIDOR PARADO 10 0,69
ACOMETIDA EMPOTRADA 263 18,13
TOTAL 1451 100

Sin problemas
45,07%
Medidores parados
0,69%
Medidores frenados
0,41%
Acometidas picadas
5,72%
Conexiones ilegales
1,03%
Med.mal estado
0,41%
Medidores retirados
0,34%
Acometida
empotrada
18,13%
Reubicar medidor
10,34%
Medidor por
chequear
9,79%
Sin medidor
8,06%

Para calcular las pérdidas de este tipo se
utilizan las ecuaciones
P_Tot = E_Disponible– Cons.Total
P_No Tec = P_Tot – P_Tec
Donde :
P_Tot : Pérdidas totales del sistema.
E_Disponible : Energía disponible del sistema.
Cons.Total : Consumo de energía de los clientes y
luminarias que pertenecen al sistema.
P_No Tec : Pérdidas no técnicas del sistema.
P_Tec : Pérdidas técnicas del sistema

Pérdida de la muestra
Energía Disponible Alimentador 24 1´530.120 [kWh]
Consumo Clientes (facturado)
942.557 [kWh]
Consumo Luminarias 10.719 [kWh]
Consumo Total
953.276 [kWh]
Pérdidas Totales Sistema
Distribución
576.844 [kWh]
Pérdidas Técnicas Sistema
Distribución
80.417,50 [kWh]
Pérdidas No Técnicas 496.426,50 [kWh]
% Pérdidas No Técnicas
32,443 %

Resultados de la evaluación de
la muestra poblacional.
Energía disponible Al24 1´530.120 [kWh]
Pérdidas No Técnicas Al24 496.426,50 [kWh]
% Pérdidas No Técnicas Al24
32,443 %

Resultados del estudio
general del sistema.
Energía disponible
Junio
76.214,26 [MWh] 100%
Pérdidas Técnicas
Sistema
5.633,392 [MWh]
7,392%
Pérdidas No Técnicas
Sistema
24.168,711 [MWh] 31,711 %
Pérdidas Totales
Sistema
29.802,103 [MWh]
39.103 %

%_PÉRDIDAS DEL SISTEMA
Energía
Facturada
60,897 %
Pérdidas No
Técnicas
31,711 %
Pérdidas
Técnicas
7,392 %

ANALISIS DE PROCESO
ACTUALES DE LA EMPRESA
En la Empresa Eléctrica Manabí cuenta con varios
procesos administrativos y comerciales muy
significantes. Entre los que más se destacan se
pueden mencionar los procesos de contratación de
nuevos servicios, de lectura y facturación. Sin
embargo en el presente estudio se decide evaluar el
proceso de contratación de nuevos servicios debido
a que se tuvo la información necesaria para su
estudio.

ESTUDIO DEL PROCESO
El presente estudio está orientado a tener
el conocimiento del proceso de
contratación de nuevos servicios y para
analizar el proceso se necesita conocer en
detalle lo que sucede en él, y para esto, se
deben realizar metódicamente los
siguientes pasos: descripción del proceso,
hoja de trabajo y eficiencia.

MUESTRAS DE SOLICITUDES DE NUEVOS SERVICIOS QUE
CORRESPONDEN A LA CIUDAD DE MANTA Y EL TIEMPO QUE TOMÓ CADA
UNA EN EJECUTARSE
NUMERO
NUMERO DE
SOLICITUD
RUTA SECUENCIA NOMBRE DIRECCIÓN TARIFA
NUMERO
MEDIDOR
FECHA INGRESO
SISTEMA
FECHA
EJECUCIÒN
NUMERO
DE DIAS
CEDULA
1 860641 26 25
RUPERTI
VINCES ILIANA
EL PALMAR RES 283670 16/09/2005 27/09/2005 7 1205649708
2 874647 592 63
ESPARZA
TELCAN JORGE
LOS
CAPTUS
RES 289801 23/09/2005 04/10/2005 7 1706654890
3 10208 658 3112
DIAS LOOR
EDWIN
URB LOS
OLIVOS
RES 304887 05/09/2005 05/10/2005 22 0800885774
4 874677 539 847
DELGADO
PANCHANA
PATRICIO
AV/105 Y
C/105
COM 304804 05/09/2005 05/10/2005 22 1303864969
5 10239 66 9996
GRANTHIEL
PACHECO
EFRÉN
URB SAN
MATEO
RES 304880 05/09/2005 06/10/2005 23 0702161695
6 10203 66 9998
CEDEÑO
ANDRADE
YOLANDA
URB LA
CAMPINA
RES 289793 14/09/2005 04/10/2005 14 0904564754
7 874271 552 1836
CANTOS
FLORES
MONICA
AV/108 Y
C/121
COM 304233 20/09/2005 14/10/2005 18 1306297241
8 874635 555 2510
ELAZURTO
CEDEÑO
TRINIDAD
AV/106 COM 289803 22/09/2005 05/10/2005 9 1305245506
9 874636 67 4313
ESPINAR LUCAS
ANGELA
ALTAMIRA
RES
RES 281170 22/09/2005 03/10/2005 7 1302006521

# PASO FLUJO TIEMPO
(MIN)
TRABAJADOR
D
1 SOLICITA
SERVICIO
3 CLIENTE
2 SE ENTREGA
UNA HOJA
CON LOS
REQUISITOS
1 CONTRATOS Y SERVICIOS
3 ENTREGA DE
DOCUMENTO
S
REQUERIDOS
1 CLIENTE
4 REVISA
DOCUMENTO
S Y DEUDAS
5 LLENA HOJA
DE DATOS
6 ENTREGA #
SOLICITUD
7 DOCUMENTO
S EN
BANDEJA
8 ENVIA
DOCUMENTO
S AL
INSPECTOR
9 IMPRIME
SOLICITUD
DE
INSPECCIÓN
D 5 INSPECTOR
C

# PASO FLUJO TIEMPO
(MIN)
TRABAJADOR
D
10 SE DIRIGE AL
LUGAR DE
INSPECCIÓN
120 INSPECTOR
11 REALIZA LA
INSPECCIÓN DE
CAMPO
30 INSPECTOR
12 LLENA SOLICITUD
DE INSPECCIÓN D 10 INSPECTOR
13 REGRESA A LA
EMPRESA
60 INSPECTOR
14 REVISA LA
INSPECCIÓN
REALIZADA
D 10 INSPECTOR
15 ENVIA S/I A
CONTRATOS Y
SERVICIOS
10 INSPECTOR
16 SOLICITUD
APROBADA EN
BANDEJA
180 CONTRATOS
Y SERVICIOS
17 CLIENTE EN
VENTANILLA D 5 CLIENTE
18 SE LE INDICA
VALORES A PAGAR
5 CONTRATOS
Y SERVICIOS
19 CLIENTE CANCELA 2880 CONTRATOS
Y SERVICIOS
20 SE LLENA
DEPOSITO Y
FACTURA
COMERCIAL
5 CONTRATOS
Y SERVICIOS

# PASO FLUJO TIEMPO
(MIN)
TRABAJADOR
D
21 FIRMA FACTURA
COMERCIAL Y
LLENA EL SERVICIO
2 CLIENTE
22 ENVIA
DOCUMENTOS A
SUPERINTENDENTE
MEDIDORES
30 CONTRATOS Y
SERVICIOS
23 DOCUMENTOS EN
BANDEJA
180 SUPERINTENDENT
E MEDIDORES
24 REVISA
MATERIALES
PAGADOS POR EL
CLIENTE
10 SUPERINTENDENT
E MEDIDORES
25 SOLICITA
MATERIALES A
BODEGA
D 20 SUPERINTENDENT
E MEDIDORES
26 ORDENA
INSTALACIÓN D 20 SUPERINTENDENT
E MEDIDORES
27 ENVIA SOLICITUD A
BODEGA Y ORDEN
DE INSTALACIÓN
30 SUPERINTENDENT
E MEDIDORES
28 INSTALADOR SE
DIRIGE A BODEGA
30 INSTALADOR
29 RETIRA
MATERIALES DE
BODEGA
10 INSTALADOR
30 SE DIRIGE A
LABORATORIOS A
CALIBRAR
30 INSTALADOR
31 RETIRA EL
MEDIDOR DEL
LABORATORIO
10 INSTALADOR

# PASO FLUJO TIEMPO
(MIN)
TRABAJADOR
D
32 SE DIRIGE A
INSTALAR
60 INSTALADOR
33 INSTALA MEDIDOR 20 INSTALADOR
34 SE DIRIGE A LA
EMPRESA
30 INSTALADOR
35 PREPARA INFORME
DIARIO D 30 INSTALADOR
36 ENVÍA INFORME A
SUPERINTENDENTE
CLIENTES
20 INSTALADOR
37 RECIBE LA GUIA Y
REVISA LAS
SOLICITUDES
10 SUPERIN
CLIENTES
38 ENVÍA INFORME A
SUPOERINT DE
CLIENTES
20 SUPERIN
CLIENTES
39 REVISA
DOCUMENTACIÓN E
INGRESA
10 ASISTENTE DE
SUPERIN
CLIENTES
40 ARCHIVA
SOLICITUD DE
SERVICIO ORIGINAL
Y COPIA
10 ASISTENTE DE
SUPERIN
CLIENTES
41 RECIBE COPIA DE
SOLICITUD DE
SERVICIO
10 SUPERINT DE
MEDIODRES

RESUMEN DE LA HOJA DE TRABAJO
PASO # DE
PASOS
MINUTOS
OPERACIÓN 12 2947
TRANSPORTE 12 455
DEMORA D 7 100
INSPECCIÓN 5 61
ALMACENAJE 5 740
TOTAL 41 4303

DETERMINACIÓN EFICIENCIA DEL
PROCESO DE CONTRATACIÓN
La eficiencia de trabajo (operación) es una
expresión matemática de la cantidad de trabajo
(expresado como no desperdicios) en un proceso.
La eficiencia de trabajo se expresa como:
Eficiencia = Operación / (Operación +
Desperdicios)
Eficiencia = 2947 / (2947+ 455+ 100+ 61+ 740)
Eficiencia = 2947 / 4303
Eficiencia = 68.49 %

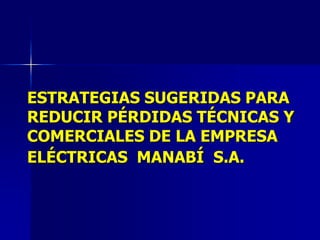

ESTRATEGIAS SUGERIDAS PARA
REDUCIR PÉRDIDAS TÉCNICAS Y
COMERCIALES DE LA EMPRESA
ELÉCTRICAS MANABÍ S.A.

Opciones en pérdidas comerciales.
Las opciones que se presentan para reducir
pérdidas comerciales proporcionan prioridad a
las acciones de verificación y control de los
procesos administrativos comerciales que
tiene la Empresa Eléctrica Manabí. Se eligió el
proceso de contratación de nuevos servicios
de la Empresa.

Reingeniería del proceso de Contratación
Después de un análisis del proceso actual de contratación
de nuevos servicios se recomienda realizar cambios para
obtener mejoras en los procesos comerciales y de esta
forma lograr los siguientes objetivos:
 Aumentar la eficiencia del proceso reduciendo el
tiempo de su ciclo.
 Reducir costos relativos al proceso.
 Mejorar la calidad y confiabilidad del proceso.
 Hacer el trabajo más sencillo y menos frustrante.

# PASO FLUJO TIEMPO
(MIN)
TRABAJADOR
D
1 SOLICITA
SERVICIO
3 CLIENTE
2 SE ENTREGA
UNA HOJA CON
LOS
REQUISITOS
3 ENTREGA DE
DOCUMENTOS
REQUERIDOS
1 CLIENTE
4 REVISA
DOCUMENTOS
Y DEUDAS
5 LLENA HOJA DE
DATOS
6 ENTREGA #
SOLICITUD
7 DOCUMENTOS
EN BANDEJA
8 ENVIA
DOCUMENTOS
AL SUPERIN
ACOM Y
MEDIDORES
9 RECIBE
DOCUMENTOS
REVISA Y
ENVIA AL
INSPECTOR
10 SUPERINTENDENTE
MEDIDORES

# PASO FLUJO TIEMPO
(MIN)
TRABAJADOR
D
10 IMPRIME SOLICITUD
DE INSPECCIÓN
5 INSPECTOR
11 SE DIRIGE AL
LUGAR DE
INSPECCIÓN
60 INSPECTOR
12 REALIZA
INSPECCIÓN DE
CAMPO
15 INSPECTOR
13 LLENA SOLICITUD
DE INSPECCIÓN D 10 INSPECTOR
14 REGRESA A LA
EMPRESA
30 INSPECTOR
15 REVISA LA
INSPECCIÓ
REALIZADA
D 10 INSPECTOR
16 ENVÍA SOLICITUD
DE INSPECCIÓN A
CONTRATOS Y
SERVICIOS
10 INSPECTOR
17 SOLICITUD
APROBADA EN
BANDEJA
60 CONTRATOS Y
SERVICIOS
18 CLIENTE EN
VENTANILLA D 5 CLIENTE
19 SE LE INDICA
VALORES A PAGAR
5 OFICINA DE
RECAUDACIÓN
20 CLIENTE CANCELA 2880 CLIENTE

# PASO FLUJO TIEMPO
(MIN)
TRABAJADOR
D
21 SE LLENA DEPÓSITO
Y FACTURA
COMERCIAL
5 OFICINA
RECAUDACIÓN
22 FIRMA FACTURA
COMERCIAL LLENA
EL SERVICIO
2 CLIENTE
23 ENTREGA FACTURA
COMERCIAL A
CONTRATOS Y
SERVICIOS
2 CLIENTE
24 ENVÍA
DOCUMENTOS A
SUPERINT DE
MEDIDORES
5 CONTRATOS Y
SERVICIOS
25 REVISA
MATERIALES
PAGADOS POR EL
CLIENTE
5 SUPERINT DE
MEDIDORES
26 SOLICITA
MATERIALES A
BODEGA
D 5 SUPERINT DE
MEDIDORES
27 RECIBE Y REVISA
DOCUMENTACIÓN
CORRESPONDIENTE
2 INSTALADOR DE
MEDIDORES
28 RETIRA
MATERIALES DE
BODEGA
20 INSTALADOR DE
MEDIDORES
29 SE DIRIGE A
LABORATORIO
MEDIDORES A
CALIBRAR
5 INSTALADOR DE
MEDIDORES
30 RETIRA MEDIDOR
DEL LABORTATORIO
10 INSTALADOR DE
MEDIDORES

# PASO FLUJO TIEMPO
(MIN)
TRABAJADOR
D
31 SE DIRIGE A
INSTALAR EL
MEDIDOR
30 INSTALADOR DE
MEDIDORES
32 INSTALA MEDIDOR 20 INSTALADOR DE
MEDIDORES
33 SE DIRIGE A LA
EMPRESA
20 INSTALADOR DE
MEDIDORES
34 LLENA LOS DATOS
DE SOLICITUD DE
SERVICIO FECHA
INSTALACIÓN
D 10 INSTALADOR DE
MEDIDORES
35 ENVÍA GUIA
SUPERINT DE
CLIENTES
5 INSTALADOR DE
MEDIDORES
36 RECIBE Y REVISA LA
GUÍA
5 SUPERINT DE
CLIENTES
37 FIRMA LA GUÍA
ENVÍA A SUPERINT
ACOMETIDAS Y
MEDIDORES
3 SUPERINT DE
CLIENTES
38 RECIBE LA GUÍA EN
INGRESA
INFORMACIÓN AL
SISTEMA
10 SUPERINT
ACOMETIDAS Y
MEDIDORES

RESUMEN DE LA HOJA DE TRABAJO
Resumen Antes Después
Paso # de Pasos Minutos # de Pasos Minutos
Operación 12 2947 15 2974
Transporte 12 455 10 183
Demora D 7 100 5 40
Inspección 5 61 6 38
Almacenaje 5 740 2 240
Total 41 4303 38 3475

DETERMINACIÓN EFICIENCIA DE LA
REINGENIERIA DEL PROCESO DE
CONTRATACIÓN
Eficiencia = Operación / (Operación +
Desperdicios)
Eficiencia = 2974 / (2974+ 183+ 40+ 38+
240)
Eficiencia = 2974 / 3475
Eficiencia = 85.58 %

Opciones en pérdidas técnicas
Las opciones que presentamos para
reducir pérdidas técnicas en este estudio
realizado son las siguientes:
Instalación de capacitores en redes de distribución.
Cambio de calibre del conductor en alimentadores de
distribución.

Cambio de calibre del conductor en
alimentadores de distribución
Esta metodología se basa en el cambio
del conductor por otro de mayor
sección a fin de disminuir la resistencia
acumulada hasta ese punto.

Instalación de capacitores en
redes de distribución
Los capacitores son equipos que generan una
corriente capacitiva que al sumarse con la corriente
que circula por el circuito (predominantemente
inductiva), originan una nueva corriente con un
módulo menor y un mayor factor de potencia lo que
implica una mejor regulación de voltaje.
El capacitor tiene un mayor efecto para la reducción
de las pérdidas que el cambio de conductores ya
que actúa sobre el valor del módulo de la corriente,
la cual se encuentra elevada al cuadrado.

METODOLOGÍA PARA LA
EVALUACIÓN
 Para realizar la evaluación económica
del proceso de contratación de
medidores se ha utilizado la
metodología de la relación beneficio-
costo.

EVALUACIÓN ECONÓMICA
La finalidad de la evaluación económica
es informar las decisiones acerca del
mejor uso de los recursos limitados.
La evaluación económica tiene en
cuenta tanto los costos como los
beneficios de las políticas, con miras a
identificar la manera más eficaz en
función de los costos.

COSTO - BENEFICIO
La relación beneficio-costo ayuda a determinar
el índice de rentabilidad del proceso.
Para el analisis consideramos los datos del
mes de Octubre del año 2005, en cuanto a las
contrataciones de medidores del área urbana.
Así como los costos de operación de los
departamentos involucrados en este proceso.

COSTO - BENEFICIO
 La ecuación que evalúa la factibilidad
del proceso es la siguiente:
Ingresos
Relación costo- beneficio = _______
Egresos

EVALUACIÓN ECONOMICA EN EL PROCESO DE
CONTRATACIÓN DE NUEVOS SERVICIOS
INEFICENTE EFICIENTE
TIPO NUMERO
CLIENTES
PORCENTAJE NUMERO
CLIENTES
PORCENTAJE
2-S 39 23.78 % 49 23.67 %
2-A 29 17.68% 36 17.39%
1-A 95 57.93 % 119 57.49%
12-S 1 0.61 % 3 1.45%
TOTAL 164 100% 207 100%

ANALISIS COSTO/BENEFICIO
PROCESO INEFICIENTE
Teniendo en cuenta que:
Ingresos = $ 12993.04
Egresos = $ 26054.00 + $ 8703.75
Egresos = $ 34757.75
Para este proceso de contratación vigente de la
empresa tendremos:
$ 12993.04
Relación beneficio – costo = __________________
$ 34757.75
Relación beneficio –costo = 0.37

ANALISIS COSTO/BENEFICIO
PROCESO EFICIENTE
Teniendo en cuenta que:
Ingresos = $ 16477.22
Egresos = $ 18446 + $ 11020.40
Egresos = $ 29466.40
Con el nuevo diseño del proceso de contratación
tendremos:
$ 16477.22
Relación beneficio –costo = ________________
$ 29466.40
Relación beneficio –costo = 0.55

CONCLUSIONES Y
RECOMENDACIONES

 Las pérdidas eléctricas influyen en la operación
del sistema eléctrico, perjudicando
substancialmente los costos en la operación y
en la calidad del servicio, las cuales causan
grandes perjuicios económicos a las empresas
eléctricas distribuidoras.
 Previo a optimizar el estado de pérdidas en un
sistema eléctrico es necesario realizar
evaluaciones técnicas y económicas minuciosas
mediante procedimientos factibles y acordes a
la causa.

 Es importante realizar un estudio de pérdidas
técnicas debido a que sus resultados
corroboran las decisiones de posibles
implementaciones de elementos o módulos en
una red eléctrica de manera óptima y
económica.
 Las pérdidas de energía en el Sistema Eléctrico
de Manabí, durante los últimos 20 años, han
sido sustancialmente altas en comparación con
las otras Empresas Eléctricas del País y más
aún si se consideran los índices de pérdidas de
las Empresas Latino Americanas y Europeas.

 Las empresas eléctricas distribuidoras deben
realizar constantemente proyectos para la
determinación, regulación y optimización de
pérdidas técnicas y comerciales debido a que es
de vital importancia para la recuperación
económica y financiera de la Empresa.
 En la actualidad existen programas
computacionales que permiten realizar
simulaciones para calcular y optimizar pérdidas
de potencia y energía en un sistema eléctrico,
los cuales, facilitan la decisión a tomar.

 La energía disponible en el mes de Junio
del 2005 en las barras principales (Barras
Cuatro Esquinas y El Limón) fue de
76.214,26 [MWh].
 Mediante el uso del software Power World
y Spard se determinó que las pérdidas de
energía en Emelmanabí para el mes de
Junio del 2005 fue de 29.747,71[MWh],
,que corresponde al 39,103 % de la
energía disponible en las barras
principales.

 El valor de las pérdidas técnicas en la
Empresa en Junio del 2005 fue de
5.633,392 [MWh], que corresponde al
7,392 % de la energía disponible de las
barras principales.
 El valor de las pérdidas comerciales por
causa del fraude o robo o hurto fue de
24.168,711 [MWh], que corresponde al
31,711 % de la energía disponible de las
barras principales.

 De las curvas de carga registradas por los
medidores eléctricos localizados en las salidas
de los transformadores de potencia de la
Empresa se pudo apreciar que la mayor
demanda de potencia se registró a las 8 p.m.
en los días laborables, sábados y domingos.
 El reporte de la corrida de flujo de carga en
Spard indica que la regulación de voltaje del
sistema de primario de distribución en la
Alimentadora #24 “Los Esteros” fue de 3.03 %,
valor que indica que los voltajes son viables y
factibles a través de la Alimentadora, y tal
resultado implica la no necesidad de añadir
bancos de capacitores en ningún punto o nodo
del sistema primario de distribución.

 El reporte de la corrida de flujo en Spard precisa que
ninguna de las 283 secciones que posee el Alimentador
#24 de la subestación Manta 2 se encuentran
sobrecargadas, alcanzando en el peor de los casos un
factor de utilización de 71,11% en la sección o vano
que parte de la subestación (La capacidad nominal de
todas las secciones que forman el Alimentador es de
205 [A]). Este resultado indica que no se requiere
cambiar ninguna sección de la alimentadora.
 Se determinó en el proceso de contratación de nuevos
servicios en la zona residencial de la Empresa una
eficiencia del 68,49%, razón por el cual se rediseñó el
proceso mejorando su eficiencia en el orden del
85,58% con lo que consigue agilitar la prestación de
servicios.

 Se sugiere realizar una campaña masiva para la
instalación de medidores de energía, ya que
existe muchos abonados directos y medidores en
mal estado, concientizar a la opinión pública en
general, y a los usuarios en particular, sobre el
delito que significa el hurto de energía.
 El mejoramiento del proceso de contratación ha
permitido una mejor relación de beneficio-costo
del 0.55 frente al 0.37 del proceso original. A
pesar de no llegar a una relación deseable,
debido que la finalidad no es negociar el medidor,
sino implementarlo como un instrumento de
control de registro de energía para obtener una
mejor recaudación del servicio prestado, y
conseguir disminuir las pérdidas comerciales.

7892.ppt

Más contenido relacionado

Similar a 7892.ppt (20)

Último (20)

7892.ppt
