- 2. IMPORTANCIA DEL ACERO EN OBRA • El acero corrugado representa el 11% del costo directo de la obra.* • El acero corrugado representa el 11% del costo directo de la obra.* OTRO EQUIPAMIENTO INSTALACIONES SANITARIAS 6% INSTALACIONES ELECTRICAS 5% MANO DE OBRA 22% ARQUITECTURA/ ACABADOS 21% CONSTR. DE ESTRUCTURAS 41% ACERO CORRUGADO 27% OTROS 12% ENCONFRADOS 18% CEMENTO 11% LADRILLO 14% CONCRETO 18% Estudio encargado por Aceros Arequipa - Tipo de obra: Viv.Multifam. de 8 pisos con 4 dptos. de 90 m2 con Sistema Aporticado.
- 3. IMPORTANCIA DEL ACERO EN OBRA • La mano de obra del acero representa un 3% del costo directo de la obra.* • La mano de obra del acero representa un 3% del costo directo de la obra.* MANO DE OBRA CONCRETO PREMEZCLADO 16% OTRA MANO DE OBRA 13% MANO DE OBRA ALBAÑILERIA 56% MANO DE OBRA ACERO CORRUGADO 15% CONSTR. DE ESTRUCTURAS 41% ARQUITECTURA/ ACABADOS 21% MANO DE OBRA 22% INSTALACIONES ELECTRICAS 5% INSTALACIONES SANITARIAS 6% OTRO EQUIPAMIENTO Estudio encargado por Aceros Arequipa - Tipo de obra: Viv.Multifam. de 8 pisos con 4 dptos. de 90 m2 con Sistema Aporticado.
- 4. OBRAS TRADICIONALES OBRAS TRADICIONALES • Control limitado sobre la cantidad total de acero consumido: – Compra basada en metrados y en porcentajes de merma que en la mayoría de las veces no son reales debido a: • Diferencias entre peso métrico REAL vs.TEÓRICO. • Detallado vs. Metrado. – No necesariamente se lleva un cercano control del stock durante la ejecución de la obra. USO DEL ACERO EN OBRA
- 5. • Aceros Arequipa encargó a la empresa Motiva S.A. una evaluación de la realidad en la ejecución de la partida de acero en edificaciones de la ciudad de Lima. • A continuación se muestra el proceso en imágenes. Proceso Tradicional Proceso Tradicional USO DEL ACERO EN OBRA
- 6. VERIFICACION CONTEO ALMACENAJE (Stock) TRANSPORTE USO DEL ACERO EN OBRA Proceso tradicional • Recepción del acero DESCARGA

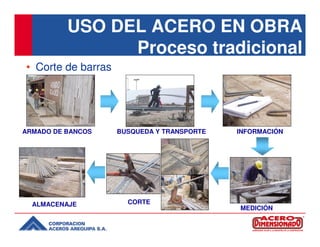

- 7. BUSQUEDA Y TRANSPORTE INFORMACIÓN ARMADO DE BANCOS ALMACENAJE • Corte de barras CORTE MEDICIÓN USO DEL ACERO EN OBRA Proceso tradicional
- 8. • Bancos de Fierro USO DEL ACERO EN OBRA Proceso tradicional
- 9. Cizalla Manual Hoja de Sierra Cizalla de Banco • Herramientas de Corte USO DEL ACERO EN OBRA Proceso tradicional
- 10. ALMACENAJE BUSQUEDA Y TRANSPORTE INSPECCIÓN MEDICIÓN DOBLADO • Doblado de barras: INFORMACIÓN USO DEL ACERO EN OBRA Proceso tradicional
- 11. • Herramientas de doblado Tubos Clavos Guía Trampas USO DEL ACERO EN OBRA Proceso tradicional
- 12. • Bancos de Doblado USO DEL ACERO EN OBRA Proceso tradicional
- 13. • Calidad de Doblado en obra: – No se cumple siempre con los diámetros de doblado mínimos de las barras corrugadas. – Esto compromete el comportamiento del acero y la seguridad estructural. USO DEL ACERO EN OBRA Proceso tradicional
- 14. • Almacenamiento en obra USO DEL ACERO EN OBRA Proceso tradicional
- 15. HABILITACION COLOCACION ABASTECIMIENTO Armado Banco Información Búsqueda Traslado Medición Cortado Almacenado2 Información Búsqueda Traslado Medición Doblado Inspección Almacenado3 Información Búsqueda Traslado Medición Armado Almacenado4 Transporte Colocación Valorización Visualización Constructab. Metrados Presupuesto Conteo Descarga Traslado Almacenado1 ACTIVIDADES DE FLUJO Y TRANSFORMACION CORTE DOBLADO RECEPCION INGENIERIA ARMADO COLOCACION USO DEL ACERO EN OBRA Proceso tradicional
- 16. Responde a esta problemática en beneficio de la Industria de la Construcción con:
- 17. ACERO DIMENSIONADO • Es el servicio de Detallamiento, Fabricación y Entrega de barras de construcción cortadas y dobladas; enmarcado en una asesoría constante en el proceso constructivo de la obra. • De acuerdo a las necesidades específicas de cada obra.
- 18. PROCESO DEL SERVICIO Fabricación de Piezas con Alta Calidad Entrega Ordenada en obra Ingeniería del Proceso Constructivo
- 19. PROCESO DEL SERVICIO Fabricación de Piezas con Alta Calidad Entrega Ordenada en obra Ingeniería del Proceso Constructivo
- 20. INGENIERÍA DEL PROCESO CONSTRUCTIVO • El Acero Dimensionado® introduce el aspecto de la Ingeniería de Detalle en el desarrollo de un proyecto de construcción. • Este concepto implica una asesoría cercana a la obra antes, durante y después del abastecimiento del acero. • La Ingeniería comprende: – Asesoría en Constructabilidad. – Diseño de Piezas. – Coordinación del cronograma de entrega del acero.
- 21. • A lo largo de la ejecución del proyecto se coordina con los ingenieros de obra recibiendo los planos estructurales, revisando que sean compatibles y haciendo los ajuste necesarios. • A partir del estudio conjunto de los planos asesoramos a la obra en una serie de aspectos que contribuyen a que el proceso constructivo genere una mayor economía en tiempo y dinero. ASESORÍA EN EL PROCESO CONSTRUCTIVO
- 22. DISEÑO DE PIEZAS • En esta etapa se determinan las cantidades y longitudes exactas de las piezas para su fabricación. • Estos planos se diseñan en dos o tres dimensiones de acuerdo a lo requerido por la complejidad de la obra. • En base a la información anterior, serán desarrollados los Planos de Detalle para la colocación del acero.
- 23. • Los Planos de Detalle Permiten al ingeniero preestablecer el proceso constructivo en coordinación con nuestra área técnica evitando pérdidas por falta de planificación. • De acuerdo a lo proyectado se elabora el Cronograma de Abastecimiento según el cual el material se entrega de acuerdo al avance de la obra. COORDINACIÓN DE ENTREGAS
- 24. PROCESO DEL SERVICIO Fabricación de Piezas con Alta Calidad Entrega Ordenada en obra Ingeniería del Proceso Constructivo
- 25. FABRICACIÓN DE LAS PIEZAS Las piezas son cortadas y dobladas en máquinas de última tecnología, con alta precisión, cumpliendo con las normas establecidas y aplicando las tolerancias basadas en normas de construcción.
- 26. EMPAQUE IDENTIFICADO • Cada paquete es debidamente identificado con una etiqueta que facilitará su control y posterior colocación. 20 20 100 8 PILAR P1 PUENTE SUR / PILARES PILARES PUENTE SUR / PILARES PILARES PILAR P1 8pzs
- 28. • Cada lote o despacho llega con un Listado de Barras donde se detalla la información de todo lo recibido, y una Plantilla Resumen donde se presenta la información agrupada. CLIENTE : INVESTMENTOR OBRA: EDIF_BAMBU DESPACHO: 0016 APLICACIÓN: Vigas Sotano 2 OT : 021358 TIPO DE ENTREGA: 005-Pisco/Transbordo Obra-Lima 2VS01(1unid.) 2VS02(1unid.) 2VS03(1unid.) 2VS04(1unid.) 2VS05(1unid.) 2VS06(1unid.) 2VS07(1unid.) (unid.) (unid.) (unid.) (unid.) (unid.) (unid.) (unid.) (unid.) a b c d e f g h i j k l m n o Vigas Sotano 2 144 O ASTM A 615 - G60 09 Total Total Item Código Diám. Forma(cm) Piezas Peso(tn) 1 C1009-100 3/8 10.09 5.65 2 2 0.011 2 C1024-100 3/8 10.24 5.73 2 2 0.011 3 C141-610 3/8 1.41 0.79 28 33 61 0.048 4 C151-600 3/8 1.51 0.85 220 158 14 392 0.331 5 C153-600 3/8 1.53 0.86 87 81 55 223 0.191 VIGA 2VS01 ( 1 Unid.) VIGA 2VS02 ( 1 Unid.) VIGA 2VS03 ( 1 Unid.) VIGA 2VS04 ( 1 Unid.) VIGA 2VS05 ( 1 Unid.) VIGA 2VS06 ( 1 Unid.) VIGA 2VS07 ( 1 Unid.) LRDC001AD 00 GA / GF 20007/06 SISTEMA DE GESTION DE LA CALIDAD LISTADO DE BARRAS CODIGO REVISION APROBACION FECHA : : : : 1009 1024 12 52 10 17 52 10 18 52 10 17 CLIENTE: INVESTMENTOR CODIGO CLIENTE: 323398 OBRA: EDIF_BAMBU CODIGO OBRA: 20080001 DIRECCION: CAMINOS_DEL_INCA_CDRA5_SURCO TIPO ENTREGA: 005-Pisco/Transbordo Obra-Lima CONTACTO: DONNY ALLISON TELF. 407*7184 FECHA DE ENTREGA: Mié-07-Ene-09 DESPACHO: 0016 APLICACIÓN GENERAL: Vigas Sotano 2 OT: 021358 TIPO DE ACERO BACO ASTM A615-G60(*) (*)EXCEPTO 4.7mm BACO ASTM-A496 1) RESUMEN DE APLICACIONES PESO(tn) IT APLICACIÓN 3/8 1/2 5/8 1 TOTAL 1 VIGA 2VS01( 1 unid. ) 0.026 0.027 0.054 2 VIGA 2VS02( 1 unid. ) 0.031 0.033 0.064 3 VIGA 2VS03( 1 unid. ) 0.228 0.238 0.466 4 VIGA 2VS04( 1 unid. ) 0.384 0.131 0.415 0.931 LRDC002AD 00 GA / GF 20007/06 SISTEMA DE GESTION DE LA CALIDAD PLANILLA RESUMEN CODIGO REVISION APROBACION FECHA : : : : EMPAQUE IDENTIFICADO
- 29. CLIENTE : INVESTMENTOR OBRA: EDIF_BAMBU DESPACHO: 0016 APLICACIÓN: Vigas Sotano 2 OT : 021358 TIPO DE ENTREGA: 005-Pisco/Transbordo Obra-Lima 2VS01(1unid.) 2VS02(1unid.) 2VS03(1unid.) 2VS04(1unid.) 2VS05(1unid.) 2VS06(1unid.) 2VS07(1unid.) (unid.) (unid.) (unid.) (unid.) (unid.) (unid.) (unid.) (unid.) a b c d e f g h i j k l m n o Vigas Sotano 2 144 O ASTM A 615 - G60 09 Total Total Item Código Diám. Forma(cm) Piezas Peso(tn) 1 C1009-100 3/8 10.09 5.65 2 2 0.011 2 C1024-100 3/8 10.24 5.73 2 2 0.011 3 C141-610 3/8 1.41 0.79 28 33 61 0.048 4 C151-600 3/8 1.51 0.85 220 158 14 392 0.331 5 C153-600 3/8 1.53 0.86 87 81 55 223 0.191 6 C155-600 3/8 1.55 0.87 1 1 0.001 VIGA 2VS01 ( 1 Unid.) VIGA 2VS02 ( 1 Unid.) VIGA 2VS03 ( 1 Unid.) VIGA 2VS04 ( 1 Unid.) VIGA 2VS05 ( 1 Unid.) VIGA 2VS06 ( 1 Unid.) VIGA 2VS07 ( 1 Unid.) LRDC001AD 00 GA / GF 20007/06 SISTEMA DE GESTION DE LA CALIDAD LISTADO DE BARRAS CODIGO REVISION APROBACION FECHA : : : : 1009 1024 12 52 10 17 52 10 18 52 10 17 54 10 • La información de la Etiqueta y la Lista de Barras facilita el control y uso de las piezas: Se detalla cada estructura y pieza entregada en el Despacho Se detalla cada estructura y pieza entregada en el Despacho EMPAQUE IDENTIFICADO
- 30. PROCESO DEL SERVICIO Fabricación de Piezas con Alta Calidad Entrega Ordenada en obra Ingeniería del Proceso Constructivo
- 31. ENTREGA EN OBRA • El producto puede ser recogido en nuestros almacenes o puede ser trasladado por nosotros a su obra. • Adicionalmente el servicio de entrega con grúas permitirá la reducción del tiempo destinado a la actividad de descarga.
- 32. • Almacenamiento: – Se pueden reducir los espacios requeridos para el almacenamiento del acero con el uso de andamios. – La ubicación de los paquetes de piezas es más rápida y se incrementa la productividad. – Según la obra, se puede disponer de los paquetes en el mismo punto de uso. ENTREGA EN OBRA
- 33. CORTE DOBLADO HABILITACION COLOCACION ABASTECIMIENTO RECEPCION INGENIERIA M. OBRA PROPIA SUBCONTRATO MAESTRO SUBCONTRATO M. OBRA PROPIA M. OBRA INGENIERIA INGENIERIA ING.DETALLE ARMADO COLOCACION MODALIDADES QUE USA EL CONSTRUCTOR M. OBRA PROPIA CORTE Y DOBLADO DESC. ORDENADA DESC.ORDENADA / PLANOS COLOC. BENEFICIOS
- 34. • • Ahorro de material: Ahorro de material: – Mermas por corte y sobre-traslape. – Se cobra con peso real y no teórico. BENEFICIOS • • Reducción del costo de la mano de obra: Reducción del costo de la mano de obra: – Entre un 20 - 30% de la mano de obra de la partida de acero. – La mano de obra se dedica a instalar el acero aumentando la productividad. • • Asesoría constante en la planificación y Asesoría constante en la planificación y ejecución de la obra: ejecución de la obra: – Apoyo en la Constructabilidad: planificación del mejor proceso constructivo. – Desarrollo de planos de detalle del refuerzo para hacer más productivo el proceso de instalación.
- 35. • • Control perfecto del consumo de acero: Control perfecto del consumo de acero: – Mayor capacidad de control con las hojas de despacho. – Se evitan las pérdidas de material. – Se conoce la cantidad exacta a consumir. – Mayor seguridad. VENTAJAS • • Entrega en el punto de uso: Entrega en el punto de uso: – Menor transporte de materiales. – Material justo a tiempo.
- 36. COMPARACIÓN DE COSTOS Peso del Proyecto 200 TM 200 TM Merma de Acero 10% 0 Total Acero Comprado 220 TM 200 TM S/. 0.60 x Kg S/. 0.42 x Kg S/. 600.00 x TM S/. 420.00 x TM $ 196.72 xTM $ 137.70 xTM Precio de Barras $ 775.00 xTM $ 775.00 xTM Costo ACEDIM Promedio $ 95.00 xTM Total Costo Mano de Obra $43,278.69 $27,540.98 Total Costo ACEDIM $19,000.00 Costo Total Acero $170,500.00 $155,000.00 TOTAL $213,778.69 $201,540.98 La optimización de M.O. Puede alcanzar 30% PROCESO TRADICIONAL (9 metros) Mano de Obra (subcontrato - maestro fierrero)
- 37. OBRAS Y CLIENTES ATENDIDOS 0 10 20 30 40 50 60 70 80 90 100 1999 2000 2001 2002 2003 2004 2005 2006 2007 2008 Clientes El Acero Dimensionado ha tenido una aceptación rápida en el mercado, siendo cada vez más los clientes y el tonelaje atendido a nivel nacional. Más de 1,000 obras atendidas.
- 38. OBRAS Y CLIENTES ATENDIDOS • Hoy en día, las principales empresas constructoras del país prefieren trabajar la partida del fierro corrugado con nuestro sistema. •Algunos ejemplos: - Graña y Montero - COSAPI - Odebrecht Perú - Constructores Interamericanos - y muchos otros...
