CAPITULO V. FACTORES QUE DETERMINAN
EL DISEÑO DE UNA ALCANTARILLA
5.1 Definición
Una alcantarilla es un canal cubierto de longitud relativamente corta diseñado para
conducir el agua a través de un terraplén (por ejemplo, carreteras, vías de ferrocarril,
presas). Es una estructura hidráulica que puede conducir aguas de creciente, aguas de
drenaje, corrientes naturales por debajo de la estructura de relleno en tierras o en rocas.
Desde el punto de vista hidráulico, es importante si la alcantarilla fluye llena o no.
1.1.1 Finalidad y Propósito
Es una obra necesaria para permitir el acceso y la circulación interna del flujo y
externa de vehículos y animales. La solución alternativa y más costosa es la ejecución
de un puente de hormigón armado.
Un sistema de alcantarillado puede ser diseñado para diversos propósitos:
a.-Puede dejar pasar toda el agua que llega a la alcantarilla sin ningún tipo de retención.
b.-Puede restringir el paso del agua, dejando solo pasar un caudal máximo igual a su
capacidad máxima. En estas condiciones la alcantarilla también cumple una función
reguladora, por lo que esta opción se aplica en obras de retención con descargas
semipermanentes.
c.-Permite la instalación de los instrumentos hidráulicos de aviso y control de
escurrimientos, propios de las investigación científica.

2
5.1.2 Partes de una alcantarilla
Una alcantarilla consta de 6 partes principales:
1. Bocatoma: entrada o abanico, ( inlet)
2. Barril: cuerpo central o garganta
3. Difusor: salida o abanico de expansión, ( oulet)
4. Batea: es el fondo del barril o cuerpo central.
5. Corona o Clave: es el techo del cuerpo central o garganta.
6. Muros Aleta: son los muros que permiten la transición del flujo a la entrada y a
la salida de la estructura de cruce.
5.2 Clases de alcantarilla
El requerimiento del diseño de una alcantarilla tiene su origen en la
necesidad de cruzar un torrente o para restituir parte del flujo de una ladera cortado por una
vía, es construido como un dren colector de descarga de aguas excedentes. Por ende las
alcantarillas se clasifican según la sección geométrica de su barril, la forma en que el agua
fluye sobre la batea y por las obras auxiliares de entrada y salida del flujo a la estructura
principal.
5.2.1 Geometría de la sección de una Alcantarillas
La sección geométrica de una alcantarilla puede definirse de dos formas:

3
Circular ó de Tubo.
Rectangular o de Cajón.
Esta elección va a depender de las condiciones geomorfológicas del lugar y el
hidrograma del Flujo. Por ejemplo una alcantarilla por debajo de un terraplén es
una estructura “larga”, que opera llena(es decir como flujo en tuberías).en cambio
una alcantarilla por debajo de un puente o plataforma de una carretera es una
estructura corta de sección rectangular que opera con flujo a superficie libre.
1.2.2 Algunos tipos de Alcantarillas
a.- Alcantarilla multicelda de cuatro cajones de sección circular más canal
aliviadero y limpia
___________________________________________
Internet, pagina web http://www.geocities.com, 2007

4
b.- Alcantarilla multicelda de tres cajones de sección rectangular.
c.- Alcantarilla de sección rectangular de dos cajones.
____________________________________________

5
d.- Alcantarilla de sección rectangular.
e.- Alcantarilla multicelda de dos cajones de sección rectangular.
-
_____________________________________________

6
1.2.3 Flujo a través de una Alcantarilla.
Dentro de una alcantarilla son muy complicados los comportamientos del flujo,
debido a que es controlado por muchas variables, incluidas la geometría de salida, la
pendiente, el tamaño, la rugosidad, las condiciones de profundidad de aproximación y
de salida, etc.
Teniendo identificada la superficie de influencia, debe precisarse el hidrograma del
flujo y con éste los caudales de recurrencia, sino existe registro o aforos, se recurre,
para una primera aproximación, a la conocida expresión genérica CiAQ = , donde:
Q = Caudal ó descarga máxima de escorrentía. (m3
/s)
A = Área de la cuenca. (m2
)
I = Intensidad de la descarga (mm/h)
C = Coeficiente de escorrentía; su valor está comprendido entre cero y uno y depende
de la geomorfometría de la cuenca y de su cobertura.
La mayoría de las alcantarillas se diseñan para operar con superficie libre, con
condiciones de flujo subcrítico en el barril a fin de maximizar el caudal por unidad de
ancho y reducir la sección transversal del barril (y por consiguiente. su costo).
El flujo aguas arriba y aguas abajo de la alcantarilla es de régimen subcrítico. A medida
que el flujo se aproxima a la alcantarilla, la construcción del canal (es decir la sección
de entrada) induce un incremento en el número de Froude. Para el caudal de diseño. El
flujo se vuelve casi crítico en el barril. En la práctica, condiciones perfectas de flujo
critico en el barril son difíciles de establecer: se caracterizan por efectos de “choques” e
inestabilidades de superficie libre.
__________________________________________________________________
Hubert Chanson, Hidráulica del flujo en Canales Abiertos, Ed. McGraw Hill. Colombia 2002, Pag.422

7
Usualmente, el número de Froude en el barril se sitúa entre 0.7 y 0.9. y el caudal por
unidad de ancho se acerca al máximo, tal como se muestra en la Tabla 5.1.
Tabla 5.1: Tasa de flujo en el barril como función del número de Froude del barril
(alcantarilla en cajón)
Donde:
qmax = caudal máximo por unidad de ancho; E = energía específica en el barril,
Fr= Número de Froude en el barril.
____________________________________________________________
Ven Te Chow. Hidráulica de canales abiertos. Ed. Mc Graw Hill. Colombia. 1994. Tr Saldarriaga. Pág. 482
Richard French. Hidráulica de canales abiertos. Ed. Mc Graw Hill. México. 1991. Pág. 271
US Bureau Reclamation. Design of small canal structures. Technical Publications. Pág. 206

8
Figura 5.2: Tipos de flujos en alcantarilla
______________________________________________________________________
Ven Te Chow. Hidráulica de canales abiertos. Ed. Mc Graw Hill. Colombia. 1994. Trad.Sald. Pág. 485

9
1.3 Criterios de diseño de una Alcantarilla.
El diseño hidráulico preliminarmente se puede realizar considerando una velocidad
de flujo en el barril igual a 3m/s, para una salida con transición en concreto, oulet.
De 4 m/s si se utiliza un disipador de energía a la salida, En el caso de no disponer de
transición de entrada y de salida (oulet / inlet), la máxima velocidad admitida en la
alcantarilla es 1.5 m/s. Si la alcantarilla tiene un barril de sección circular el diámetro
mínimo recomendado por la USBR se obtiene en la aplicación del principio de la
continuidad, con la siguiente relación:
-
El diámetro mínimo recomendado por el Bureau of Reclamation, para una alcantarilla
es de 24” (60 cm) por cuestiones de acceso. Con una pendiente mínima recomendada de
0.005, con las recomendaciones mencionadas y una acertada aplicación de la ecuación
de Bernoulli es posible describir la situación hidráulica del flujo sobre el conducto,
(sección de control). El manejo de los conceptos de la hidráulica fluvial y del transporte
de sedimentos nos indicarán las medidas de previsión para el control de la erosión,
cavitación, sedimentación y atascamiento de la estructura.
Un canal natural con una alcantarilla que atraviesa el bordo resultante, conduce a una
situación que puede emplearse para la medición del gasto…1
. El gasto a través de las
alcantarillas se puede dividir en seis categorías, en función de las alturas relativas de la
carga ye, de los niveles de aguas abajo ys; y de la altura D de la sección del barril, que se
resumen en la tabla siguiente:
Richard French. Hidráulica de canales abiertos. Ed. Mc Graw Hil. México. 1991. Pág. 271

10
Tabla 5.2. Características del flujo en alcantarillas (Bodahaine, 1976). French pág. 373
Tipo de
flujo
Flujo en
el barril
Ubicación de
la sección de
aguas abajo
Tipo de
control
Pendiente en
la alcantarilla
ye/D ys/yc ys/D
1
Parcial
lleno
Entrada
Tirante
crítico
Supercrítico <1.5 <1.0
<1.0
2
Parcial
lleno
Salida
Tirante
crítico
Subcrítico
<1.5
<1.0
<1.0
3
Parcial
lleno
Salida Remanso Subcrítico
<1.5
>1.0
<1.0
4 Lleno Salida Remanso Cualquiera >1.0 >1.0
5
Parcial
lleno
Entrada
Geometría
de entrada
Cualquiera >1.5
<1.0
6 Lleno Salida
Geometría
de entrada
y el barril
Cualquiera >1.5
<1.0
5.3.1 Definición de la sección hidráulica
Se define bajo los siguientes parámetros:
a.- Caudales de diseño obtenidos según los estudios hidrológicos y compatibles con
las secciones hidráulicas correspondientes del estudio de la fase de campo.
Espacio necesario para realizar las actividades de limpieza y/o mantenimiento sin
ningún problema para el operador.
b.- Las alcantarillas tipo marco de 1.00m x 1.00m se proponen en aquellos lugares de
paso en donde los desniveles entre el fondo del cauce y la rasante son reducidos. Esta
solución dará seguridad al paso de vehículos con la debida resistencia del material de
la que se compone.
__________________________________________________________________
Richard French. Hidráulica de canales abiertos. Ed. Mc Graw Hil. México. 1991. Pág. 273

11
c.- Obviamente, cuando las secciones hidráulicas de los cursos naturales (Quebradas)
son de mayor magnitud, se establecen la ejecución de alcantarillas tipo marco de
mayores magnitudes que los anotados en el párrafo anterior.
d.- Por otro lado, cuando se tiene suficiente holgura (altura) entre el fondo del cauce
natural y el nivel de la rasante para encajar una estructura circular (tubería metálica
corrugada) con recubrimiento necesario, se ha previsto ejecutar alcantarillas de este
tipo (TMC) con un diámetro mínimo de 1.20m (48”).
El presente Estudio plantea la ejecución de las siguientes estructuras:
5.3.2 Estructuras de entrada en las Alcantarillas.
Las estructuras de entrada de las alcantarillas son aquellas diseñadas é instaladas
para permitir el ingreso ordenado del flujo, pueden definirse como sección de control
según la topografía de la zona donde se ubican y son las siguientes:
5.3.2.1 Entrada tipo Buzón ó Caja Toma:
Las alcantarillas con estructura de entrada tipo buzón ó caja toma permiten:
• El ingreso del agua captada por las cunetas construidas al pie de taludes de corte
y así evacuarlas hacia un dren natural ó quebrada.
• El ingreso del agua proveniente de las quebradas que presentan ancho de
contacto con la carretera y pendiente que facilita este tipo de estructura para
evacuarlas ordenadamente sin causar daño a la carretera.

12
• Las cajas ó buzones de concreto armado, serán estructuras de sección
rectangular mínimas necesarias, para la evacuación del agua de las quebradas
(drenaje transversal) y cunetas (drenaje longitudinal). Los buzones tendrán una
altura tal que en su interior pueda encajar la alcantarilla correspondiente que se
proyecte, con una profundidad adicional de 0.30m para almacenar los
sedimentos que arrastran las quebradas y cunetas, y también permitir la descarga
libre hacia el interior del cajón.
5.3.2.2 Entrada Tipo Alero Inclinado:
Este tipo de entrada se ha considerado conveniente colocar cuando las alcantarillas se
ubican en zonas donde la carretera va en relleno o por razones de topografía y requiere
el ingreso del agua de las zonas que quedan por debajo de la rasante de la carretera. Se
tendrá la precaución de colocar un sistema de protección de los taludes del terraplén al
ingreso de la alcantarilla, lo cual es para evitar la erosión del terraplén de la carretera,
más aún si especialmente se encuentran en los casos en que los taludes están
directamente expuestos al paso del flujo de agua al ingreso. En esta protección se
dispondrá de piedra asentada y emboquillada de diámetro nominal 0.20m en una
longitud mínima requerida en cada caso, lados de la estructura de entrada de la
alcantarilla.
La estructura de este tipo de entrada consiste de aleros inclinados con talud 1:1.5
según el talud de relleno.

13
5.3.3 Estructuras de salida de las Alcantarillas.
Las estructuras de salida de las alcantarillas son aquellas diseñadas é instaladas para
permitir la salida ordenada del sistema de drenaje transversal, que según la topografía de la
zona donde se ubican son las siguientes:
5.3.3.1 Salida Tipo Alero Inclinado
Se ha considerado conveniente colocar este tipo de estructura en tramos en
donde la carretera va en relleno ó en zonas a media ladera y no permite la entrega de
cunetas o por razones de topografía. Este tipo de estructuras permitirá una entrega libre
y encauzada del flujo hacia la zona de evacuación, adecuadamente protegida en
dirección del dren de entrega natural, dependiendo de la variación del nivel del terreno a
la salida.
Se tendrá la precaución de colocar un sistema de protección de los taludes del terraplén
a la salida de la alcantarilla, lo cual se propone para evitar, en cualquier caso, la erosión
del terraplén de la carretera. En esta protección se dispondrá de piedra asentada y
emboquillada de diámetro nominal 0.20m en una longitud mínima de 10.0m a cada lado
de la estructura de salida de la alcantarilla, según se requiera.
Este tipo de salida consiste de aleros inclinados con talud 1:1.5 según el talud de
relleno, conforme a los planos mostrados.

14
5.3.3.2 Salida Tipo muro con alas inclinadas.
Se ha considerado colocar una estructura tipo muro con alas cuando se tenga la
necesidad de contener cierta altura de relleno sobre el tubo, o cuando al salir el tubo
del terraplén, este quede “colgado” , a una altura determinada del nivel de terreno
natural, la cual es salvada por este tipo de estructura.
Los aleros de esta estructura tendrán talud de 1:1.5, según el talud de relleno,
conforme a los planos mostrados.
5.3.3.3 Salida Tipo Muro.
Debido a condiciones de trazo y/o topografía accidentada de la zona específica,
existen tramos en donde es necesario proyectar muros de sostenimiento o contención
y, en los cuales coinciden las salidas de alcantarillas que requerirán de protección
adecuada a la salida pues en estos tramos los taludes son prácticamente verticales.
Estos muros son de concreto ciclópeo o concreto armado, dependiendo de la altura
requerida.
5.3.4 Estructuras de aproximación al ingreso de las Alcantarillas.
Las aproximaciones al ingreso de las alcantarillas se instalan con la finalidad de evitar
cualquier acción erosiva del flujo y que perjudique la estabilidad de las mismas, además de
brindar protección a la zona aledaña al terraplén de la carretera.
Las estructuras de protección planteadas son las que a continuación se describen:

15
5.3.4.1 Adecuación de Entrada (RPE)
Para lograr este tipo de protección se instalan zanjas de ingreso en piedra
asentada y emboquillada de diámetro nominal 0.20m en zonas llanas donde el nivel del
fondo de la alcantarilla se encuentra por debajo del nivel del terreno. Estas zanjas
tendrán una longitud aproximada de 10m y pendiente similar a la de la alcantarilla (1%
ó 2% según sea el caso) para así propiciar el ingreso del flujo hacia la alcantarilla. La
sección geométrica de la zanja es variable según el nivel del terreno natural y el
diámetro de la alcantarilla.
5.3.5 Protección de las estructuras a la salida de las Alcantarillas.
Las estructuras de protección a la salida de las alcantarillas y/o aguas abajo, se
instalan con la finalidad de evitar cualquier acción erosiva del flujo que perjudique la
estabilidad de las mismas, además de brindar protección a la zona aledaña al terraplén de la
carretera. Las estructuras de protección de la salida que se plantean son las que a
continuación se describen.
5.3.5.1 Adecuación de salida (RPE).
La protección de este tipo se plantea con la finalidad que el flujo de salida
evacue hacia el dren natural en forma ordenada dada las condiciones de topografía llana
en un nivel algo superior al nivel de salida de la alcantarilla. Esta zanja para desfogue
será de piedra asentada y emboquillada de diámetro nominal 0.20m y longitud mínima
requerida para cada caso. La sección geométrica de la zanja varía según el diámetro de
la alcantarilla y el nivel del terreno natural.
5.3.6. Posibles Formas de evitar la erosión y socavación.

16
Las obras de alcantarillado pueden requerir de una estructura adicional de
hormigón o piedra inmediatamente aguas abajo o aguas arriba a efectos de impedir la
posible socavación del material de tierra por efecto dinámico del agua. Estas estructuras
tienen forma de piletón donde la energía del agua saliente de la alcantarilla se disipa sin
provocar daños.
Cuando un curso de agua encuentra una alcantarilla, una construcción o un estrechamiento
del canal, las condiciones del flujo cambian y se vuelve más erosivo.
Cuando esto ocurre, la erosión se enfocará donde el flujo entra y sale de la construcción.
Esta erosión puede ser limitada si se colocan colchones de relleno, gaviones o algún
producto contra la erosión en las riveras.
Las ventajas del uso de gaviones o colchones de relleno para estas aplicaciones son:
• Instalación sencilla aún en los lugares con difícil acceso
• Posibilidad de encontrar material para el llenado en el lugar
• Flexibilidad
• Las piezas pueden ser fácilmente ensambladas en el sitio aún en condiciones
adversas.
• Fácil mantenimiento
• Muros aleros o colindancias pueden diseñarse como estructuras de contención
• Adaptabilidad de los gaviones a las pilas o aberturas de las alcantarillas

17
• Protección de alcantarilla contra la erosión usando gaviónes y colchón.

18
5.4. Métodos analíticos para el diseño de alcantarillado.
5.4.1 Método de Chanson H.
CALCULOS DE FLUJO IDEAL
Una alcantarilla se diseña para pasar un caudal específico con el nivel de crecimiento
natural asociado. Sus factores hidráulicos son el caudal de diseño, la energía total
aguas arriba y la pérdida de energía máxima (aceptable) H. El caudal de diseño y el
nivel de crecimiento se deducen a partir de los estudios hidrológicos del sitio en
relación con el propósito de la alcantarilla. La pérdida del nivel deben minimizarse
para reducir los efectos de remanso aguas arriba (es decir, inundación aguas arriba).
Fig. 5.3. Definiciones básicas.
_____________________________________________________________________

19
El diseño hidráulico de una alcantarilla consiste básicamente en la selección de un
equilibrio óptimo entre la capacidad de caudal y la pérdida de energía, y los costos de
construcción. Por consiguiente, las alcantarillas (cortas) se diseñan para flujo de superficie
libre con condiciones críticas (flujo crítico) en el barril. Los cálculos hidráulicos
simplificados se basan en la suposición de una entrada y un difusor suaves y sin pérdida de
energía: es decir, la energía total es la misma agua arriba y aguas abajo. Suponiendo una
energía total aguas arriba dada H1, para una estructura horizontal con sección transversal
rectangular e ignorando y despreciando las pérdidas de energía, el máximo caudal por
unidad de ancho se alcanza para condiciones de flujo crítico2
en el barril:
(1)
donde zent es la elevación del lecho de la entrada.
El ancho mínimo del barril para alcanzar las condiciones de flujo crítico es, entonces:
(2)
La profundidad crítica en el barril es igual a:
dc = (3)
La batea del barril puede bajarse a fin de incrementar la capacidad de caudal o para
reducir el ancho del barril. Las anteriores ecuaciones se convierten en:
_____________________________________________________________________
Hubert Chanson, Hidráulica del flujo en Canales Abiertos, Ed McGraw Hill. Colombia 2002, Pag.419

20
(4)
donde ∆zo es la diferencia en la elevación del lecho entre la batea a la entrada y el fondo
del barril.
Notas
1. La ecuación (2) da el ancho mínimo del barril para obtener flujo cercano al crítico
sin efectos de “choque”. Si B <Bmin, ocurrirán efectos de choque en el barril (Ver
Henderson 1966, pp. 47-49).
2. El ancho del barril puede reducirse para bajar la elevación de su fondo, sin
embargo, los diseñadores deben escoger un ancho adecuado del barril para evitar
los riesgos de obstrucción de la alcantarilla debido a las basuras (por ejemplo,
rocas, árboles, carros).
CONSIDERACIONES DE DISEÑO
En primer lugar se debe escoger la función de la alcantarilla y las condiciones de caudal de
diseño (por ejemplo. Qdis, nivel de creciente).
Las principales restricciones en el diseño de la alcantarilla son:
1. el costo debe ser (siempre) mínimo;
2. el flujo3
debe ser pequeño y de preferencia mínimo:
3. de manera eventual la altura del terraplén puede estar dada o puede ser parte del
diseño.
________________________________________________________________________________
Hubert Chanson, Hidráulica del flujo en Canales Abiertos, Ed McGraw Hill. Colombia 2002, Pag.420

21
4. se debe considerar una protección contra la socavación, en particular si es
posible un resalto hidráulico cerca de la salida de la alcantarilla.
5. En áreas montañosas, la pendiente de la corriente puede ser empinada y las
condiciones de flujo aguas arriba y aguas abajo podrían en general ser
supercríticas. La alcantarilla se diseña para alcanzar condiciones críticas en el
barril.
6. Si las condiciones de flujo aguas arriba y aguas abajo son supercríticas, es
preferible diseñar el barril para números de froude alrededor de 1.3 a 1.5.
FLUJO ONDULAR EN EL BARRIL
En el barril, el flujo casi crítico para el caudal de diseño se caracteriza por el
establecimiento de ondulaciones estáticas en la superficie libre.
Para los diseñadores, las características de las ondulaciones de superficie libre son
importantes para escoger el tamaño de la altura de la alcantarilla. Si las ondas chocan con
el techo, el flujo puede cesar de comportarse como flujo de superficie libre y convertirse en
flujo de presión.
Henderson (1966) recomendó que la relación entre la energía específica aguas arriba y la
altura del barril debería ser menor que 1.2 para establecer flujo de superficie libre en el
barril (Tabla 5.2). Tal relación da una luz mínima por encima del nivel de la superficie
libre en él y barril de alrededor de 20%.
____________________________________________________________________

22
Nota
Chanson (1995) observó de forma experimental que una luz de espacio libre de 20%
(entre el nivel de superficie libre medio y el techo) es un valor mínimo cuando las
condiciones de flujo en el barril son ondulares. Además, demostró que las
características de las ondulaciones de superficie libre son muy similares al flujo ondular
en un vertedero. Tanto el vertedero de cresta ancha como la alcantarilla se diseñan
específicamente para flujo casi crítico por encima de la cresta y en el barril, de forma
respectiva. La similitud entre diferentes tipos de flujo casi crítico puede ser utilizada por
los diseñadores para obtener algún orden de magnitud sobre las características de las
ondulaciones de superficie libre (en ausencia de datos experimentales adicionales).
Tabla 5.2.Condiciones de flujo para entrada de superficie libre (alcantarilla estándar)
Notas:
D = altura del barril; H1 = energía total a la entrada; zent = nivel del lecho a la entrada.
Los flujos casi críticos se definen como situaciones de flujo caracterizadas por la
ocurrencia de condiciones de flujo crítico o casi critico a lo largo de una distancia y un
periodo de tiempo ~razonab1ernente largos
____________________________________________________________________

23
5.4.2 Método de USBR. Design of Small Canal Structures.
Las alcantarillas son estructuras de evacuación de las aguas de escorrentía superficial,
localizadas transversalmente a la calzada de las carreteras. Los factores a tomar en cuenta
para el diseño estructural son la carga generada por el terraplén y las cargas de tránsito
generado por el tipo de vía o plataforma. El diseño hidráulico de una alcantarilla obedece a
las condiciones de funcionamiento en obra; ésta puede trabajar parcialmente llena o a
presión. Generalmente una alcantarilla se diseña para trabajar parcialmente llena y en
casos extremos a presión.
Cuando una alcantarilla trabaja a presión su cálculo se reduce a utilizar las fórmulas para el
flujo de agua en tuberías a presión; cuando trabaja parcialmente llena su cálculo se reduce
al flujo en canales para lo cual son válidos todos los conceptos y principios del flujo en
canales, que se describen a continuación:
Diseño hidráulico y dimensionamiento de secciones
Al realizar el diseño de una alcantarilla, generalmente son datos el caudal Q que se desea
conducir y la gradiente (o pendiente) de que se dispone, la misma que puede variar dentro
de ciertos límites. También se conoce el coeficiente de rugosidad n el mismo que depende
del tipo de revestimiento que se escoja. El área mojada se calcula en función de la
velocidad aceptable de la alcantarilla, la cual generalmente varía entre 0.70 m/s y 2 m/s,
para evitar la sedimentación y la erosión. La sección óptima, hidráulicamente hablando, es
aquella que con una superficie mojada mínima conduzca el caudal máximo.
_______________________________________________________________
US Bureau Reclamation. Design of small canal structures. Technical Publications. Pág. 209 ss

24
La sección que tiene las mejores características hidráulicas es la semicircular pero es
relativamente difícil de construir y carece de estabilidad. Por este motivo la forma de la
sección más usada en canales es la Trapezoidal. Para las alcantarillas se adoptado la forma
rectangular, que es la que presta las mejores ventajas de estabilidad y conducción del
caudal.
1. El funcionamiento hidráulico de una alcantarilla puede corresponder a un canal,
tubería, orificio o como flujo bajo compuerta.
2. El tránsito de la escorrentía puede ser a presión o libre.
3. El flujo subcrítico, crítico o supercrítico con régimen uniforme o variado.
4. Según las condicione hidráulicas de salida puede ser con salida libre, cuando el
tirante hidráulico inmediatamente aguas debajo de la alcantarilla es inferior al
crítico correspondiente al caudal de diseño; si la pendiente del conducto es igual o
mayor que la crítica la alcantarilla funciona con control de entrada.
Para aclarar más estos conceptos realizaremos una descripción más detallada del
funcionamiento de las alcantarillas de cajón siendo válidas también para las alcantarillas
circulares siempre y cuando se consideren sus factores geométricos. Los casos más
comunes son con entrada libre y con entrada sumergida.
_______________________________________________________________

25
Alcantarillas con entrada libre
Este tipo de alcantarillas se emplea cuando la losa superior de esta, forma parte de la vía y
para evitar que el agua perjudique el terraplén. Una alcantarilla trabaja con entrada libre
cuando la altura aguas arriba (H) es menor que 1.5D (se utiliza 1.2D de acuerdo al MOP).
Si la entrada no queda sumergida la salida tampoco lo estará, o sea la entrada y salida serán
libres. Bajo estas condiciones se presentan dos casos:
Caso 1
Se produce cuando la pendiente de la alcantarilla es menor que la crítica, en el cual el
tirante normal (dn) es mayor que el tirante crítico (dc), el mismo que se producirá a la
salida de la alcantarilla. Además cuando la profundidad de circulación aguas abajo (Hs) es
menor que el tirante crítico (dc) en el conducto de la alcantarilla.
Caso 2
Cuando el agua pasa a la salida de la alcantarilla por la profundidad crítica (dc), desciende
su nivel aguas abajo hasta alcanzar la altura (Hs).
Las siguientes fórmulas utilizadas para canales sirven para el análisis de las alcantarillas:
______________________________________________________________

26
Donde:
dm = Profundidad o tirante medio en m
A = Área hidráulica en m²
B = Valor asumido de base de alcantarilla (rectangular) en m
P = Perímetro de la sección mojada en m
R = Radio hidráulico en m
V = Velocidad en m/s
Q = Caudal de diseño en m/s
S = Pendiente en m/m
n = Coeficiente de rugosidad de Manning (0.015 para revestimiento de hormigón)
______________________________________________________________

27
DISEÑO HIDRAULICO
Objetivo:
• Determinar la sección hidráulica
• Establecer el tipo de flujo, y condición de trabajo
Datos:
• Caudal de diseño
• Coeficiente de rugosidad de Manning (hormigón y acero corrugado)
• Pendiente de construcción
• Datos medidos en el campo (espejo y tirante de crecida)
Dimensionamiento de sección rectangular
Luego de establecer el tipo de flujo, el dimensionamiento se lo realiza al encontrar una
altura H, que satisfaga la condición del M.O.P.
H >= 1.20 He
Donde He es la altura de remanso a producirse aguas arriba de la entrada a una distancia
impuesta d1. Por recomendaciones se adopta d1 = 2m.
Alcantarillas Caso 3, con entrada y salida libre
Condiciones del caso 3: Sa>Sc, dm < dc
_______________________________________________________________
g
V
h
g
Vc
dcHe
2
²1
2
²
21 −++= −

28
Para encontrar He, es menester calcular la pérdida entre las secciones 1 y 2 (h1-2) y la
velocidad a la entrada V1:
Sa = 0.02
d1 = 2 m
dc = 0.838 = hc
______________________________________________________________
)*4.11(*21 dcdSah +=−
mh 0634.021 =−

29
dm = 0.6 m
Q = 3.605 m³/s
T = 2.5 m
Ejemplo de diseño:
Así, se calcula entonces He:
Obtenido He, deberá adoptarse una altura que satisfaga la condición: H>=1.2He
Se impone entonces H = 1.5 m >= 1.23 = He
Esta altura H, cumple además con otra condición, según la cual: H>= hc/0.8
Así: He = 1.23 < H = 1.5 > 1.047 = hc/0.8
Cálculo de la Pendiente Crítica
Con los datos establecidos (Q, n, Sa, Tm, dm)
______________________________________________________________
-Imponemos un valor de base B= 1.50 m
)*(
1
Tdm
Q
V =
403.21=V
g
V
h
g
Vc
dcHe
2
²1
2
²
21 −++= −
smVc /868.2= mh 0634.021 =−
403.21=V
dcmhc == 838.0 He= 1.026

30
-Calculamos un caudal unitario (q)
Con este q, obtenemos el tirante crítico (hc):
g, es la aceleración de gravedad
Es necesario obtener los valores de velocidad crítica Vc y radio hidráulico R.
_______________________________________________________________
Con las anteriores fórmulas de Vc, P y Ac, obtenemos la pendiente crítica:
smq /²403.2=
B
Q
q =
ms
m
q
50.1
³605.3
=
3
2
g
q
hc =
mhc 838.0=
hcgVc *=
smVc /868.2=
PAcR /=
hcBP *2+=
mP 176.3=
hcBAc *=
²257.1 mAc =

31
H =1.50 m
B = 1.50 m
Dimensionamiento de sección rectangular, abscisa 15+854.8
3/4
22
*
R
nVc
Sc = 006.0=Sc

32
5.4.3 Método de Henderson.
Presentación
Una alcantarilla estándar se diseña para pasar aguas con un costo mínimo sin muchas
consideraciones con respecto a las pérdidas de energía. La construcción de una alcantarilla
debe ser simple: por ejemplo, tuberías circulares, cajas de concreto profundido.
Operación - patrones de flujo
Para alcantarillas estándares, el flujo puede exhibir diferentes patrones dependiendo del
caudal (y, por consiguiente, de la profundidad crítica en el barril de), de la cabeza aguas
arriba por encima de la batea a la entrada (H1—zent ), de la profundidad del flujo uniforme
de equilibrio en el barril d, de la pendiente de la batea del barril O, de la profundidad de
aguas de escape dae. Y de la altura de la alcantarilla D.
Henderson (1969) reagrupó los patrones de flujo en dos clases y ocho categorías en total
(Figura 5.4(a), Tabla 5.4):
• Clase 1 para condiciones de flujo de entrada de superficie libre, y
• Clase II para entrada sumergida.
Los flujos con entrada de superficie libre [clase 1] ocurren en general para:
(19.4)
______________________________________________
Henderson, Hidráulica de Flujos, Diseño de alcantarillas.Pág. 218 ss

33
En cada clase, los patrones de flujo pueden ser subdivididos en términos de la localización
del control: es decir, si el control hidráulico se localiza a la entrada (es decir, control a la
entrada) o a la salida (es decir, control a la salida) (Tabla 5.4).
Análisis
Con flujo de superficie libre a la entrada, la profundidad crítica se observa a la salida
cuando S~ es mayor que S, donde S0 es la pendiente de la batea del barril y Sc es la
pendiente crítica del barril [Figura 5.6 (a)]. Nótese que S0 y Sc deben calcularse en
términos de la pendiente de la batea del barril y de las condiciones del flujo en este.
Para los casos con entrada sumergida [Figura 5.6 (b)], el flujo se encuentra
controlado por las condiciones a la salida cuando el barril se encuentra lleno o anegado
(casos 6 y 7) y por las condiciones de entrada cuando se observa flujo de superficie
libre en el barril (casos 5 y 8).
______________________________________________
Henderson, Hidráulica de Flujos, Diseño de alcantarillas.Pág. 219ss

34
Fig. 5.5. Ejemplos de una alcantarilla estándar en Brisbane, QLD, Australia (fotografía
tomada en septiembre de 1996). Combinación de cuatro tubos de concreto y tres cajones de
concreto prefabricado. Esta alcantarilla no tiene un diseño apropiado y la carretera se
inunda en general dos o tres veces por año. (a) Entrada. Nótese la rejilla para atrapar
basuras. Nótese también que el eje del barril no se encuentra alineado con la quebrada. (b)
Salida.
______________________________________________

35
Fig. 5.6(a) Operación de una alcantarilla estándar, (a) Condiciones de entrada de superficie
libre, (b) Entrada sumergida.
______________________________________________

36
Fig. 5.6(b) Entrada sumergida
______________________________________________

37
Tabla 5.4 Condiciones típicas de la operación de alcantarillas estándar
______________________________________________

38
En general, el caso 7 se observa para d,> D donde d0 es la profundidad normal en el
barril. Pero también puede ocurrir para d0 < D si un efecto de remanso (es decir, una
profundidad considerable de aguas de escape) mueve el resalto hidráulico hacia el
barril. El caso 8 se observa de ordinario para d, < d. Asimismo, puede ocurrir para d > d
debido al efecto de “compuerta deslizante” (es decir, vena contracta) inducida por la
entrada al barril.
Para planicies de inundación planas (es decir, moderadas), el patrón del flujo es de
“control a la salida” si d >d en toda la longitud de canal, debido a que los flujos
subcríticos se controlan desde aguas abajo. Las alcantarillas que fluyen llenas se
encuentran controladas por las condiciones del agua de escape (es decir, control a la
salida).
Notas
1. La pendiente de batea del barril S0 se define como: So = sen θ Las condiciones de
flujo uniforme de equilibrio se relacionan con la pendiente de lecho como:
donde V, y (D11), son, respectivamente, la velocidad de flujo uniforme de equilibrio y
el diámetro hidráulico, y f es el factor de fricción de Darcy.
______________________________________________

39
2. La pendiente del canal, para la cual el flujo uniforme de equilibrio es crítico, se
conoce como la pendiente crítica, denotada como Sc. La pendiente crítica satisface:
donde V, y (DH), también deben satisfacer: Vo = VC y (DH)o = (DH)c. Para un canal
rectangular ancho, la pendiente crítica satisface: Sc = sen c= f/8
CARACTERÍSTICAS DE CAUDAL
La capacidad de caudal del barril se encuentra, en primer lugar, relacionada con el patrón
de flujo: flujo a la entrada de la superficie libre, entrada sumergida, o barril sumergido
(Figura 5.6 (a), Tabla 5.5).
Cuando ocurre flujo de superficie libre dentro del barril, el caudal se encuentra fijado
sólo por las condiciones de entrada (Tabla 5.5), mientras que en el caso de alcantarillas
sumergidas, el caudal está determinado por la resistencia en la alcantarilla. La Tabla 5.5
resume algunas relaciones de caudal para alcantarillas circulares y de cajón.
También algunos nomogramas son de uso común (por ejemplo. US Bureau of
Reclarnation 1987, Concrete Pipe Association of Australasia 1991). Las figuras 5.7 y 5.8
muestran nomogramas para calcular las características de alcantarillas en cajón con control
a la entrada y con barril sumergido, respectivamente.
______________________________________________

40
Para alcantarillas cortas en cajón (es decir, flujo en. el barril de superficie libre) en la
cual el flujo se encuentra controlado por las condiciones de entrada, el caudal se estima en
general como:
Flujo con entrada de superficie [Clase 1) (5.7)
Entrada sumergida y flujo en el barril de superficie libre (5.8)
Donde B es el ancho del barril y D es su altura (Figura 5.6(a)). CD es igual a 1 para
bordes redondeados de entrada verticales y 0.9 para entrada con bordes cuadrados. C es
0.6 para una corona con bordes cuadrados y 0.8 para una redondeada.
Nota
Recién se han introducido programas de computadora para calcular las características
hidráulicas de alcantarillas estándares. En la práctica, los programas de computadora no
pueden diseñar alcantarillas: es decir, no pueden garantizar un diseño óptimo. Sin
embargo, son herramientas útiles para precisar la operación de una alcantarilla
conocida:
______________________________________________

41
Procedimiento de diseño
El procedimiento de diseño para alcantarillas estándares puede dividirse en dos partes
(Herr y Bossy 1965. HEC No.5). En primer lugar, se debe llevar a cabo un análisis del
sistema para determinar los objetivos de la alcantarilla, los datos de diseño, las
restricciones, etc., incluyendo el caudal de diseño Qdis y la energía total de aguas arriba
de diseño Hdis (básicamente la altura de creciente aguas arriba, de diseño).
En una segunda etapa, se selecciona el tamaño del barril mediante un procedimiento de
prueba y error, en la cual se desarrollan tanto cálculos con control a la entrada como con
control a la salida (figuras 5.9 y 5.10). Al final: el tamaño óptimo es el menor tamaño de
barril que permite una operación con control a la entrada.
Los cálculos del tamaño del barril son iterativos.

42
Tabla 5.5. Características de caudal de alcantarillas estándares.
______________________________________________

43
Fig. 5.7 Cálculos hidráulicos de la energía de aguas arriba por encima de la batea para
alcantarillas en cajón con control a la entrada.
______________________________________________

44
Fig. 5.8 Cálculos hidráulicos de pérdidas de energía total para alcantarillas en cajón que
fluyen llenas (es decir, sumergidas).
______________________________________________

45
Fig. 5.9. Características de caudal de alcantarillas en cajón estándares (condiciones de
flujo con control a la entrada).
Fig. 5.10 Control a la entrada y control a la salida para flujo de alcantarilla estándar.
______________________________________________

46
5.4.4 Método de French.
DISEÑO DE ALCANTARILLAS
5.4.4.1 Generalidades.
Una alcantarilla es un conducto hidráulicamente corto que sirve para proveer
las facilidades necesarias para el paso de las aguas de magnitudes menores de
un lado al otro de la vía, manteniendo, en lo posible, las condiciones naturales
del drenaje.
Hidráulicamente, las alcantarillas se definen como conductos cerrados, ya que
pueden operar con una línea de carga de la corriente de agua por encima de
su corona y, por consiguiente trabajar a presión. Si no opera a caudal lleno es
considerada como un canal a superficie libre.
5.4.4.2 Recomendaciones sobre su diseño e instalación.
• Coloque los cruces de caminos sobre drenajes naturales, perpendiculares a
la dirección del flujo a fin de minimizar la longitud del tubo y el área
afectada.
• Use tubos individuales de gran diámetro o un cajón de concreto en vez de
varios tubos de menor diámetro para minimizar potenciales taponamientos.
• En cauces muy anchos los tubos múltiples son más recomendables para
mantener la distribución del flujo natural a través del canal.
• Para sitios con altura limitada, use “tubos aplastados” o tubos de sección en
arco que maximizan la capacidad al mismo tiempo que minimizan la altura.
______________________________________________________________
Richard French. Hidráulica de canales abiertos. Ed. Mc Graw Hil. Mexico. 1991. Pág. 271 ss

47
• Coloque alineadas las alcantarillas sobre el fondo y en la parte media del
cauce natural de tal manera que la instalación no afecte la alineación del
canal del arroyo ni la elevación del fondo del cauce.
En la figura 5.11 se presentan algunos ejemplos de localizaciones correctas de
alcantarillas.
Fig. 5.11. Localización correcta de alcantarillas.
_____________________________________________________________
Richard French. Hidráulica de canales abiertos. Ed. Mc Graw Hil. México. 1991. Pág. 272 ss

48
5.4.4.3 Criterios de diseño según Richard French.
Caudal de diseño.
• Usar el Método Racional, la probabilidad de diseño debe
ser para un período de retorno de 15 años.
• La carga hidráulica máxima de la alcantarilla para determinar el caudal que
puede evacuar la estructura, se considera el nivel del agua al borde del
muro del cabezal; se debe procurar un mínimo de 40 cms. arriba la rasante
del nivel del agua.
• Por razones de mantenimiento, el diámetro mínimo es de 30 pulgadas o su
equivalente en el sistema métrico
Dimensionamiento de las alcantarillas.
La USBR. Design of Small Canal Structures en el “Hydraulic Design Nº5,
Hydraulic Design of Highway Culverts”, presenta diversas metodologías para el
cálculo de diferentes tipos de alcantarillas, por procedimientos numéricos y
gráficos.
En dicho documento la determinación del caudal por el control de entrada está
dado por la relación:
Siendo:
He, la profundidad de la carga en el control de entrada
_____________________________________________________________

49
D: el diámetro interno de la tubería.
Q: caudal
A: es el área llena de la tubería
K y M: constantes, que dependen del tipo de alcantarilla y la forma
de los aletones de entrada. La USBR. Design of Small Canal Structures elaboró valores
para estas constantes.

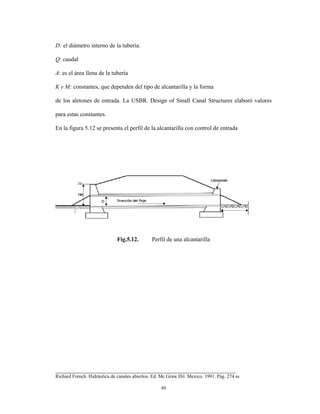

En la figura 5.12 se presenta el perfil de la alcantarilla con control de entrada
Fig.5.12. Perfil de una alcantarilla
_____________________________________________________________

50
DISEÑO ALCANTARILLA CIRCULAR.
1. Determinar la pendiente crítica
2. Establecer condición de trabajo
3. Adoptar la sección definitiva.
Condición de trabajo:
Comparando la pendiente crítica = 0.015 y la pendiente de construcción = 0.02 (2%), se
concluye:
- El régimen será supercrítico
- La alcantarilla será del tipo 3 para alcantarillas con entrada libre
Dimensionamiento de sección circular
El proceso es exactamente igual que para las alcantarillas rectangulares, y se resume en:
1. Determinar la condición de trabajo
2. Cálculo de He
3. Cumplir la condición de entrada libre según el M.O.P
_____________________________________________________________
Richard French. Hidráulica de canales abiertos. Ed. Mc Graw Hil. México. 1991. Pág. 276 ss

51
EJEMPLO DE APLICACIÓN
Cálculo de He:
d1 = 2 m
Por último, chequear la condición de entrada libre
D > 1.2 He
D = 1.50 m > 1.49 m = 1.2 He
Cálculo de la Pendiente Crítica
Con los datos establecidos (Q, n, Sa, Tm, dm) imponemos un valor de diámetro D= 1.50
m. El proceso siguiente difiere un poco de las alcantarillas rectangulares, por la sección
circular. Para ilustrar este proceso se debe conocer las variables:
_____________________________________________________________
g
V
h
g
Vc
dcHe
2
²1
2
²
21 −++= −
)*4.11(*21 dcdSah +=−
hcgVc *=
mh 068.021 =−

52
h es el tirante
T es el espejo
D, el diámetro
Alfa y teta, los ángulos formados por dos
radios que intersecan con los extremos del
espejo
Comenzamos por calcular el tirante crítico hc, ahora con:
D =1.5 m Q =3.605 m³/s
hc = 0.985 m
Luego el espejo T: T = 1.424 m
La condición de hc puede ser: hc < D/2 o hc > D/2, según sea el caso, se puede obtener alfa
por simple trigonometría:
Nuestro caso
alfa = 216.6 º = 3.78 rad
_____________________________________________________________
517.0
5.2
*339.0
⎟
⎠
⎞
⎜
⎝
⎛
=
D
Q
Dhc
)(2 hDhT −=
2
;
2
D
h
D
T
arcsen <=
α
2
;
2
D
h
D
T
arcsenR >−=
α

53
Para calcular la pendiente crítica, según Manning se tiene:
n acero corrugado = 0.024
Área hidráulica crítica
R = 0.434 m
A = 1.23 m² Una vez obtenido alfa, se obtiene teta = 360 - alfa
Sc = 0.015
La pendiente crítica es inferior a la pendiente de construcción, por lo que nos enmarcamos
en igual tipo de flujo y condición de trabajo que las alcantarillas rectangulares. Nótese que
Sc es ligeramente inferior a Sa.
Dimensionamiento de sección circular, abscisa 15+854.8
D = 1.50 m
_____________________________________________________________
2
3/2
*
*
⎟
⎠
⎞
⎜
⎝
⎛
=
RA
Qn
S
( ) 2
8
1
DSenA θθ −= ⎟
⎠
⎞
⎜
⎝
⎛
−=
θ
θSenD
R 1
4

54
5.4.5 Método de Ven Te Chow.
Flujo a través de alcantarillas (culverts).
Una alcantarilla es un tipo único de construcción y su entrada es una clase especial de
contracción. Actúa como un canal abierto siempre y cuando el flujo sea parcialmente lleno.
Las características de flujo son muy complicadas, debido a que éste es controlado por
muchas variables, incluidos la geometría de entrada, la pendiente, el tamaño, la rugosidad,
las condiciones de profundidad de aproximación y de salida, etc. Luego una adecuada
determinación de flujo a través de una alcantarilla debe hacerse mediante investigaciones
de laboratorio o de campo.
Yarnell. Nagler y Woodward [16] fueron pioneros notables que hicieron más de 3,000
pruebas de flujo en diferentes alcantarillas de secciones circular y cuadrada. Más tarde.
Mavis [17] hizo pruebas con alcantarillas de sección circular con tubos lisos; Straub y
Monis [18-201 y Straub, Anderson y Bowers [21. 22], con alcantarillas circulares hechas
de tubos corrugados o tubos de concreto; y Shoemaker y Clayton (231, con alcantarillas
cuadradas estándar. Además, se desarrollaron pruebas en el U. S Bureau of Standards, en
una investigación experimental completa sobre el comportamiento hidráulico de
alcantarillas circulares de uso común, como lo reportó French [24-26].
Una alcantarilla fluirá llena cuando su salida se encuentre sumergida, o cuando no esté
sumergida pero la profundidad a la entrada es alta y su cuerpo es largo. De acuerdo con
investigaciones en laboratorio, la entrada de una alcantarilla ordinaria no se sumergirá si la
profundidad de entrada es menor que un cierto valor crítico, designado
Ven Te Chow. Hidráulica de canales abiertos. Ed. Mc Graw Hill. Colombia. 1994. Trad.Sald.. Pág. 482 ss

55
Mediante H*, en tanto que la salida no se encuentre sumergida. El valor de H varía desde
1.2 a 1.5 veces la altura de la alcantarilla, según las condiciones de entrada, las
características del cuerpo de la alcantarilla y la condición de aproximación. Para un
análisis preliminar, puede utilizarse el límite superior H = 1.5d. Donde d es la altura de la
alcantarilla, debido a que los cálculos han demostrado que, cuando la sugerencia es
incierta, puede obtenerse una buena aproximación suponiendo que la entrada no está
sumergida.
Las investigaciones en laboratorio también indican que una alcantarilla, a menudo con
un borde cuadrado en la parte superior de la entrada, no fluirá llena aún si la entrada se
encuentra por debajo del nivel de aguas arriba cuando la salida no está sumergida. En estas
condiciones, el flujo que entra a la alcantarilla se contraerá hasta una profundidad menor
que la altura del cuerpo de ella de manera muy similar a la contracción del flujo en la
forma de un chorro por debajo de una compuerta deslizante. Este chorro de alta velocidad
continuará a lo largo de toda la longitud del cuerpo, pero su velocidad se reducirá poco a
poco a medida que se pierde altura por fricción. Si la alcantarilla no es lo suficientemente
larga para permitir que la expansión del flujo por debajo de la contracción suba y llene
todo el cuerpo, nunca fluirá llena. Tal alcantarilla se considera hidráulicamente corta. De
otra manera, es hidráulicamente larga, debido a que fluirá llena, como una tubería.
Que una alcantarilla sea hidráulicamente corta o larga no puede determinarse sólo con la
longitud del cuerpo. Ello depende de otras características, como la pendiente, el tamaño, la
geometría de entrada, el nivel de agua en el lado aguas arriba, las condiciones de entrada y
salida, etc.
______________________________________________________________________
Ven Te Chow. Hidráulica de canales abiertos. Ed. Mc Graw Hill. Colombia. 1994. Trad.Sald. Pág. 482 ss

56
Una alcantarilla puede convertirse en hidráulicamente corta, es decir, puede fluir
parcialmente llena, aún cuando el nivel de agua en el lado aguas arriba es mayor que su
valor crítico. Pata esta situación. Carter [27] preparó unas tablas (figuras 17-26 y 17-27)
que pueden utilizarse para distinguir entre una alcantarilla hidráulicamente corta y otra
hidráulicamente larga. En condiciones especiales. Una alcantarilla hidráulicamente corta
con entrada sumergida puede cebarse de manera automática y fluir llena. De acuerdo con
las investigaciones de laboratorio hechas por Li y Patterson [281. esta acción de
autocebado se debe a un aumento del agua hasta a parte superior de la alcantarilla causado
en la mayor parte de los casos por un resalto hidráulico, el efecto de remanso de salida o
una onda superficial estacionaria desarrollada dentro del cuerpo de la alcantarilla.
Para propósitos prácticos, el flujo a través de una alcantarilla puede clasificarse en seis
tipos, como se muestra en la figura 17-28. La identificación de cada uno de ellos puede
explicarse de acuerdo con el siguiente diagrama:
A. Salida sumergida Tipo 1
B. Salida no sumergida
1. Profundidad a la entrada mayor que el valor crítico
a. Alcantarilla hidráulicamente larga Tipo 2
b. Alcantarilla hidráulicamente corta Tipo 3
2. Profundidad a la entrada menor que el valor crítico
a. Profundidad de Salida mayor que la profundidad crítica Tipo 4
b. Profundidad de salida menor que la profundidad crítica
i. Pendiente subcrítica Tipo 5
______________________________________________________________________
ii. Pendiente supercrítica Tipo 6

57
Figura 5.13 Criterios para alcantarillas cuadradas (box culverts) o circulares
hidráulicamente cortas y largas con cuerpos en concreto y entradas cuadradas,
redondeadas, o biseladas desde un muro de aguas arriba vertical, con muros de
aproximación o sin ellos. (U. S Geological Survey [27[)
Si la salida de entrada sumergida, la alcantarilla fluirá como una tubería y el flujo será del
tipo 1. Si no se encuentra sumergida, la profundidad de entrada puede ser mayor o menor
que el valor crítico. Cuando ésta es mayor, la alcantarilla puede ser hidráulicamente corta o
larga; esto puede diferenciarse por medio de las tablas de las figuras 5.13 y 5.14. El flujo
es del tipo 2 si la alcantarilla es hidráulicamente larga y del tipo 3, si es hidráulicamente
corta. Cuando la profundidad es hidráulica de salida es alta, el flujo es del tipo 4, y cuando
es baja, el flujo es del tipo 5 si la pendiente de la alcantarilla es subcrítica, y del tipo 6 si la
pendiente es supercrítica.
______________________________________________________________________

58
Fig. 5.14: Criterios para alcantarillas hidráulicamente cortas o largas con cuerpos rugosos
hechos de tubería corrugada. (U.S. Geological Survey [27])
______________________________________________________________________

59
En la clasificación anterior existe una excepción en el tipo de flujo 1, ya que este puede
ocurrir con una profundidad de salida ligeramente mayor que la crítica o mayor que la
parte superior de la salida si la pendiente del lecho es muy empinada. Los dos primeros son
tipos de flujo en tuberías y los demás son flujo en canal abierto. Para el flujo tipo 3, la
alcantarilla actúa como un orificio. El coeficiente de descarga varía más o menos desde
0.45 hasta 0.75. Para los flujos de tipos 4, 5 y 6, la entrada no está sellada por el agua y la
alcantarilla actúa como un vertedero. El coeficiente de descarga varía aproximadamente
desde 0.75 hasta 0.95, dependiendo de la geometría de la entrada y de la condición de
aguas arriba. Como se muestra en la figura 5.13, el flujo de tipo 4 es subcrítico a lo largo
de toda la longitud del cuerpo. El de tipo 5 es subcrítico, y por consiguiente, la sección de
control se localiza a la salida. El de tipo 6 es supercrítico y, por consiguiente, la sección de
control se localiza a la entrada.
El análisis de estos flujos puede seguir el procedimiento descrito en las sectores 11-1 a 11-
3. El U. S. Geological Survey [27] desarrolló un procedimiento detallado que puede
utilizarse para el cálculo hidráulico del diseño de una alcantarilla. Para propósitos
prácticos, puede obtenerse una solución aproximada al problema por medio de las tablas en
las figuras 5.15 y 5.16 para alcantarillas cuadradas y circulares, respectivamente. Ambos
cuadros sólo dan información para alcantarillas con entradas de bordes agudos. Para las de
entradas redondeadas en condiciones promedio, el valor de H/d puede estimarse
aproximadamente utilizando las siguientes expresiones, en las cuales H/d se refiere a la
relación entre la profundidad a la entrada y la altura del cuerpo para una alcantarilla con
bordes agudos a la entrada:
______________________________________________________________________

60
Tipo H/d < 1.0 1.0 H/d > 1.5 H/d > 1.5
Circular
Cuadrada
0.87 H/d
1.00 Hd/d
0.87 H/d
0.36 + 0.64 H/d
1.09 + 0.10 H/d
0.62 + 0.46 H/d
Obstrucciones.
En un canal abierto una obstrucción presenta un fenómeno muy similar al de una
constricción, debido a que ambos tienen el efecto de contraer el área de la sección
transversal del flujo. Sin embargo. La constricción reduce la sección transversal a una
abertura única, en tanto que la obstrucción crea por lo menos dos aberturas. El grado de
contracción creado por una constricción a menudo es mayor que el creado por una
obstrucción.
Los tipos de obstrucción comúnmente encontrados en problemas de ingeniería
incluyen pilares de puente, estructuras de pilotes de puente, rejillas de basuras, pilotes y
estribos en la parte superior de vertederos de rebose, etc. Las investigaciones de estos
problemas son muy numerosas en la literatura de ingeniería hidráulica.
Figura 5.15. Diagrama para estimar la profundidad de aguas arriba en alcantarillas
cuadras con entradas con aristas cuadradas que fluyen parcialmente llenas (con base en los
datos del U.S. Bureau of Public Rouds [29]).

61
Fig. 5.16 Diagrama para estimar la profundidad de aguas arriba en alcantarillas
circulares con entradas con aristas cuadradas, que fluyen parcialmente llenas (con base en
los datos de F.T. Mavis [17].
El flujo alrededor de una obstrucción puede ser subcrítica o supercrítico. La ecuación
de energía para el tramo entre la sección contraída 2 y la sección 3 aguas abajo de la
contracción (5.12) es:
ε = y2 + (5.1)
ε y2 (2+ )= y3 y2 (2+ ) (5.3)
donde F2 = , F3 = , y ε representa el porcentaje de recuperación
de energía, debido a que parte de ella se perderá entre las secciones. Mediante la
continuidad de flujo.
______________________________________________________________________

62
V2 B2 y2 = V3B3y3 (5.4)
F2
2
σ2y2
3
= F3
2
y3
3
(5.5)
Donde σ = b2/B3. Al eliminar y2 y y3 de las ecuaciones (5.4) y (5.5),
Cuando el flujo en la sección 2 es crítico, F2 = 1. El valor de F3, que satisface esta
condición se conoce como valor limitante y se designa por F3L. Luego para F2 = 1 la
ecuación anterior se convierte en:
Para determinar σ el flujo alrededor de la obstrucción es crítico si F3 = F3L, pero el
examen de la ecuación (5.4) indica que es subcrítico si F3 < F3L y supercrítico si F3 > F3L.
En la figura 5.13 se grafica la ecuación (5.4) para e = 1 (sin pérdida de energía, ε = 0.95
(5% de pérdida de energía) y ε = 0.9 (10% de pérdida de energía). Por consiguiente, el
flujo es subcrítico si el valor de F3 de localiza en el lado izquierdo de la curva graficada
para un pérdida de energía supuesta y supercrítico si F3 se localiza en el lado derecho.
______________________________________________________________________

Alacantarilla 01

Más contenido relacionado

La actualidad más candente (20)

Destacado (20)

Similar a Alacantarilla 01 (20)

Último (20)

Alacantarilla 01
