Aparatos sanitarios
- 1. 1 ASIGNATURA : INSTALACION EN EDIFICACIONES II Pre-Requisitos : • IC 605-IC702-IC704 Ciclo : • VIII 2015 – II DOCENTE : Ing. Amador Pinedo García
- 2. 2 OBJETIVO GENERAL • Conocer , interpretar y desarrollar el diseño de planos de instalaciones sanitarias , eléctricas , comunicaciones y gas en edificaciones . • Conocer los materiales , características ,y su colocación para la elaboración de las especificaciones técnicas .
- 3. 3 Aparatos sanitarios Por aparato sanitario se puede entender aquel que tiene una entrada de agua, una zona de uso y un desagüe para la evacuación del agua utilizada (residual). Merecen también atención la lavadora y el lavavajillas, que aunque no son aparatos sanitarios en sí, sí necesitan los mismos servicios que un sanitario convencional.
- 4. 4 Existen varios tipos de aparatos sanitarios adecuados para instalarse en distintas zonas. Modelos, funciones y características
- 5. 5 Instalación de Aparatos sanitarios En el diseño de edificios es necesario considerar el número adecuado de aparatos sanitarios de acuerdo al uso de la edificación. Para su instalación se requieren ciertas condiciones de espacio y un suministro de agua que cumpla con las especificaciones de cada aparato, para que cumplan adecuadamente las funciones sanitarias. Los principales aparatos sanitarios son: Lavamanos, Sanitarios, Urinario, Bidet, Ducha, Tina, Lavaplatos, Lavaderos.
- 6. 6 HERRAMIENTAS PARA INSTALACIONES SANITARIAS Estas herramientas se utilizan en instalaciones sanitarias tanto de agua caliente y de agua fría, El técnico gasfitero debe contar con las herramientas adecuadas para realizar las instalaciones de agua fría: wincha, tiralíneas, escuadra, nivel de mano, arco de sierra, comba cincel y punta.
- 7. 7 HERRAMIENTAS PARA INSTALACIONES SANITARIAS Llave Stillson: Herramienta ajustable y regulable. Consta principalmente de dos quijadas dentadas (una fija y otra móvil), un mango y una tuerca reguladora, que permite graduar la abertura de las quijadas. Es empleada para sujetar y enroscar accesorios y tuberías de agua que tienen rosca. Llave Francesa: Herramienta de a ajustable y regulable que consta de quijadas: (una fija y una móvil), un man un tornillo sin fin que permite gradu abertura delas quijadas. Ambas quijada
- 8. 8 HERRAMIENTAS PARA INSTALACIONES SANITARIAS Tarraja: Herramienta que sirve para hacer rosca a los tubos de PVC y de fierro galvanizado. Consta de un dado, un cojinete y un mango, todos de metal. El dado tiene en su interior dientes diamantados que permiten hacer rosca. Los dados pueden ser intercambiables: de 1/2, 3/4 y de 1 pulgada, según el tipo de tubos que se esté empleando. Wincha o flexómetro: Sirve para realizar mediciones (ancho, largo, altura y espesor). Está constituida por una lámina fina de acero graduada en metros, centímetros y milímetros, así como también en pulgadas. Un soporte o cubierta de plástico o metal que permite enrollar y desenrollar la lámina graduada. Existen winchas de 3 y 5 metros para uso común, y también de mayor longitud para mediciones más grandes

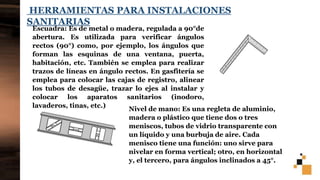

- 9. 9 HERRAMIENTAS PARA INSTALACIONES SANITARIAS Escuadra: Es de metal o madera, regulada a 90°de abertura. Es utilizada para verificar ángulos rectos (90°) como, por ejemplo, los ángulos que forman las esquinas de una ventana, puerta, habitación, etc. También se emplea para realizar trazos de líneas en ángulo rectos. En gasfitería se emplea para colocar las cajas de registro, alinear los tubos de desagüe, trazar lo ejes al instalar y colocar los aparatos sanitarios (inodoro, lavaderos, tinas, etc.) Nivel de mano: Es una regleta de aluminio, madera o plástico que tiene dos o tres meniscos, tubos de vidrio transparente con un líquido y una burbuja de aire. Cada menisco tiene una función: uno sirve para nivelar en forma vertical; otro, en horizontal y, el tercero, para ángulos inclinados a 45°.
- 10. 10 HERRAMIENTAS PARA INSTALACIONES SANITARIAS Tiralíneas: Consta de un recipiente de plástico que contiene o creo yeso, un cordel enrollado sobre un eje, y éste, a su vez, está unido a un mango giratorio. Su manipulación es muy sencilla: se jala el cordel, se templa entre los puntos a trazar, se levanta ligeramente el cordel y se deja caer sobre la zona a trazar. El piso o pared queda marcado con ocre o yeso. Luego se procede a enrollar el cordel girando el mango. El arco de sierra: es empleado para cortar los tubos de agua y de desagüe. Esta herramienta consta de un mango de fierro revestido de plástico y un arco metálico, en cuyos extremos se coloca la hoja de sierra. Es una herramienta muy liviana y fácil de manipular. Realiza cortes muy precisos. La hoja de la sierra debe colocarse con las puntas de los dientes hacia el lado contrario del mango. Otro detalle para colocar correctamente la hoja de la sierra es identificar una flecha en uno de sus
- 11. 11 HERRAMIENTAS PARA INSTALACIONES SANITARIAS Comba, cincel punta: se emplean para picar las paredes y/o pisos por donde se colocarán e instalarán las tuberías. El cincel se emplea para picar zonas suaves, como tarrajeos o ladrillos; mientras que la punta se usa para zonas duras o concretas de las columnas, base o pisos.

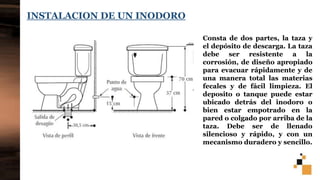

- 12. 12 INSTALACION DE UN INODORO Consta de dos partes, la taza y el depósito de descarga. La taza debe ser resistente a la corrosión, de diseño apropiado para evacuar rápidamente y de una manera total las materias fecales y de fácil limpieza. El deposito o tanque puede estar ubicado detrás del inodoro o bien estar empotrado en la pared o colgado por arriba de la taza. Debe ser de llenado silencioso y rápido, y con un mecanismo duradero y sencillo.
- 13. 13 PASO 1: Verifica que el eje del tubo de 4” colocado en el piso como salida del desagüe tenga una distancia de 30,5 cm con respecto a la pared. Utiliza la wincha. INSTALACION DE UN INODORO PASO 2: La tubería de desagüe de 4" debe tener una altura de 1cm sobre el nivel del piso terminado. PASO 3: Verifica que el sistema de desagüe funcione correctamente antes de fijar el inodoro. Echa agua a la tubería de desagüe. Debes observar que el agua pase con rapidez.
- 14. 14 PASO 4: Traza dos ejes en el piso sobre el punto de desagüe, formando una cruz y haz lo mismo en la base del inodoro. INSTALACION DE UN INODORO PASÓ 5: Coloca la taza del inodoro en el lugar que ocupará haciendo coincidir los ejes con los orificios de anclaje. PASO 6: Una vez que logres ubicar correctamente el inodoro, marca en el piso los dos orificios que tiene en su base. Estos permitirán fijar los pernos de anclaje. Utiliza un lápiz o plumón.
- 15. 15 PASO 7: Con un taladro perfora los dos puntos marcados aproximadamente unos 5 cm de Profundidad y coloca un tarugo en cada orificio perforado. Utiliza un martillo. INSTALACION DE UN INODORO PASO 8: Coloca un perno de anclaje en cada tarugo. Debes lograr que tenga 5 cm de altura; esto facilitará la instalación. PASO 9: Voltea el inodoro y observa en la base la salida del desagüe. Coloca el cuello de cera asegurándote que quede firme y pegado a la base.
- 16. 16 PASO 10: Retira las tuercas del perno de anclaje y coloca nuevamente el inodoro en el lugar de instalación. INSTALACION DE UN INODORO PASO 11: Coloca las arandelas y tuercas a los pernos de anclaje y ajústalos con una llave francesa hasta lograr que la taza del inodoro quede bien fijada Y no se mueva. PASO 12: Coloca la empaquetadura cónica en la salida roscada de la válvula de descarga del tanque de agua. Asegúrala para que quede bien ajustada. PASO 13: Observa los orificios que tiene el tanque. Estos deben coincidir con los dos orificios que tiene la taza.
- 17. 17 PASO 14: Coloca los pernos de ajuste a cada lado y asegúralos con un destornillador plano. El ajuste debe ser igual para cada perno. INSTALACION DE UN INODORO PASO 15: Conforme aseguras los pernos, verifica que el tanque quede a nivel con respecto a la taza del inodoro. PASO 16: Coloca cinta de teflón al tubo de abasto y conéctalo a la salida de agua y, luego, a la entrada de agua del tanque. Utiliza la llave francesa.
- 18. 18 PASO 17: Prueba la instalación haciendo que el tanque se llene de agua hasta la marca que viene grabada en la parte interna del tanque. INSTALACION DE UN INODORO PASO 18: Si el nivel del agua sobrepasa el nivel marcado, regula el tornillo de ajuste para modificar el grado de inclinación que tiene la boya más o menos 45°.
- 19. 19 INSTALACION DE UN LAVATORIO: Hay muchos modelos y colores de lavatorios. Pueden llevar una sola llave (agua fría) o dos llaves (agua fría y caliente); pero todos tienen una misma forma de instalar.
- 20. 20 PASO 1: Observa y verifica el punto de desagüe, ∅ tubo de 2” de diámetro colocado en la pared. PASO 2: El punto de desagüe debe tener 50 cm de altura desde el nivel del piso terminado. PASO 3: Traza una línea (eje del lavatorio) que corte en dos partes iguales los puntos de salida de agua y de desagüe. Los puntos de salida de agua fría y caliente deben tener una separación de 20 cm entre sí y una altura de 55 a 60 cm. INSTALACION DE UN LAVATORIO:
- 21. 21 PASO 4: Traza una línea horizontal a 73 ó 74 cm de altura, de tal manera que forme una letra “T” con el eje. PASÓ 5: Selecciona dos uñas de metal, 6 tarugos de plástico y 6 tornillos autorroscantes. PASO 6: Sobre la línea horizontal mide 8 ó 10 cm a cada lado del eje y marca formando una cruz. Esta medida de separación debe ser de acuerdo al tamaño del lavatorio. INSTALACION DE UN LAVATORIO:
- 22. 22 PASO 7: Coloca las uñas en cada cruz, tratando que coincida la cruz con el centro de la uña. Marca con un lápiz los tres orificios que tienen las uñas. PASO 8: Perfora con taladro los puntos marcados, coloca los tarugos y procede a colocar las uñas con sus respectivos tornillos. PASO 9: Instala los tubos de abasto a cada punto de salida de agua (fría y caliente). PASO 10: Coloca el mezclador de agua en el lavatorio. INSTALACION DE UN LAVATORIO:
- 23. 23 PASO 11: Coloca el pedestal y, luego, el lavatorio. PASO 12: Sella la junta entre el lavatorio y la pared con silicona o fragua. PASO 13: Una vez culminada la instalación verifica las uniones realizadas. . INSTALACION DE UN LAVATORIO:
- 24. 24 INSTALACION DE UN URINARIO: La instalación de un urinario de loza generalmente se realiza en baños de tipo público, en una vivienda es muy inusual encontrar este tipo de aparato sanitario. Hay muchos tipos, modelos y colores de urinarios. Entre los más empleados tenemos urinario con trampa incorporada y urinario sin trampa.

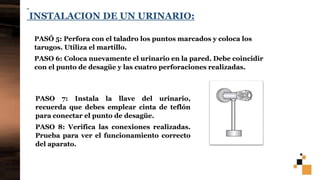

- 25. 25 PASO 1: Observa el punto de agua y desagüe del urinario y traza un eje de tal forma que ambos puntos estén en la misma línea. Utiliza el nivel de mano para verificar que el eje esté bien trazado. PASO 2: Verifica que los puntos de agua y desagüe tengan las siguientes alturas según el gráfico. INSTALACION DE UN URINARIO: PASO 3: Coloca el urinario en el lugar de la instalación, teniendo cuidado que esté en el eje y que coincida con el punto de agua y desagüe. PASÓ 4: Marca con un lápiz los cuatro orificios para fijar el urinario en la pared.
