CIMBRA
DEFINICIÓN
Es un sistema integrado por formas de madera o metal y sus soportes, su función
principal es la de contener al concreto hasta que éste haya alcanzado su fraguado
final y consecuentemente la resistencia necesaria para autosoportarse.
El costo de cimbra para una obra de concreto puede representar entre el 35 y 60%
del costo total por concepto de concreto, por lo que el diseño y construcción de
cimbras demanda buen juicio y una adecuada planeación que garanticen economía
y seguridad.
Para reunir estos requisitos, una cimbra debe poseer entre otras cosas las siguientes
prioridades:
- Tener la geometría del concreto.
- No deformarse más allá de las tolerancias del concreto.
- No permitir la pérdida de lechada.
- Facilitar el llenado.
El concreto protege al acero de refuerzo contra la corrosión. Al espesor de concreto
que existe sobre el acero se le conoce como recubrimiento. El concreto es un buen
aislante que protege al refuerzo de la pérdida de resistencia, debido a altas
temperaturas como en el caso de un incendio.
Es labor del diseñador producir un elemento estructural económico. Necesitará
estudiar la estructura bajo las cargas posibles, cargas que definan en dónde se
presentan los esfuerzos de tensión, comprensión y cortante, así como su cantidad o
valor. Utilizará en su diseño concreto que soporte los esfuerzos de compresión y una
pequeña cantidad de acero (relativamente costoso) para soportar los esfuerzos de
tensión.
CARACTERÍSTICAS DE LA CIMBRA:
1. Resistente
2. Durable
3. Indeformable
4. Textura adecuada al acabado
5. Hermética
6. Fácil de armar
7. Fácil de descimbrar
8. Fácil de limpiar
9. Económica

3/30

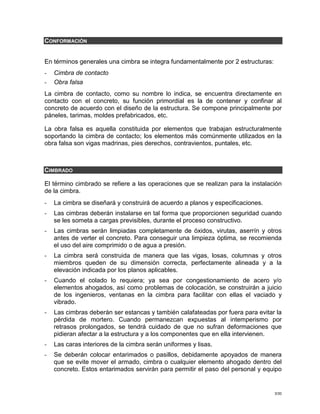

CONFORMACIÓN
En términos generales una cimbra se integra fundamentalmente por 2 estructuras:
- Cimbra de contacto
- Obra falsa
La cimbra de contacto, como su nombre lo indica, se encuentra directamente en
contacto con el concreto, su función primordial es la de contener y confinar al
concreto de acuerdo con el diseño de la estructura. Se compone principalmente por
páneles, tarimas, moldes prefabricados, etc.
La obra falsa es aquella constituida por elementos que trabajan estructuralmente
soportando la cimbra de contacto; los elementos más comúnmente utilizados en la
obra falsa son vigas madrinas, pies derechos, contravientos, puntales, etc.
CIMBRADO
El término cimbrado se refiere a las operaciones que se realizan para la instalación
de la cimbra.
- La cimbra se diseñará y construirá de acuerdo a planos y especificaciones.
- Las cimbras deberán instalarse en tal forma que proporcionen seguridad cuando
se les someta a cargas previsibles, durante el proceso constructivo.
- Las cimbras serán limpiadas completamente de óxidos, virutas, aserrín y otros
antes de verter el concreto. Para conseguir una limpieza óptima, se recomienda
el uso del aire comprimido o de agua a presión.
- La cimbra será construida de manera que las vigas, losas, columnas y otros
miembros queden de su dimensión correcta, perfectamente alineada y a la
elevación indicada por los planos aplicables.
- Cuando el colado lo requiera; ya sea por congestionamiento de acero y/o
elementos ahogados, así como problemas de colocación, se construirán a juicio
de los ingenieros, ventanas en la cimbra para facilitar con ellas el vaciado y
vibrado.
- Las cimbras deberán ser estancas y también calafateadas por fuera para evitar la
pérdida de mortero. Cuando permanezcan expuestas al intemperismo por
retrasos prolongados, se tendrá cuidado de que no sufran deformaciones que
pidieran afectar a la estructura y a los componentes que en ella intervienen.
- Las caras interiores de la cimbra serán uniformes y lisas.
- Se deberán colocar entarimados o pasillos, debidamente apoyados de manera
que se evite mover el armado, cimbra o cualquier elemento ahogado dentro del
concreto. Estos entarimados servirán para permitir el paso del personal y equipo

4/30
que estén transportando el concreto o intervengan en las maniobras de colado,
vibrado y terminado del mismo.
- Se deberá suministrar un panalón (canalón de conducción) si es que la altura de
caída desde la parte inferior del canalón en mayor de 1.5 m, evitando así con
éste, la inadecuada caída y consecuente segregación del concreto.
- Nunca deberá caer el concreto directamente sobre elementos ahogados,
emparrillados cerrados, o cualquier objeto que propicie dicha segregación.

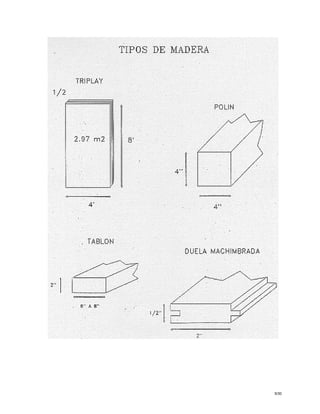

TIPOS DE MADERA
PANELES PARA CIMBRA
Los páneles utilizados para revestimiento del concreto son modulares y pueden estar
forrados con acero o con triplay. Las hojas de triplay suelen estar cubiertas con un
laminado plástico que proporciona una superficie impermeable y uniforme al
concreto. Estos páneles están diseñados para que se manejen manualmente entre
diferentes aplicaciones, mientras que la unión con otros páneles adyacentes y con
los largueros y madrinas que sean necesarios se realiza mediante diversos tipos de
sujetadores, resultan un medio excelente para el cimbrado de superficies planas,
mientras que existen algunos sistemas que soportan y confinan muros de sección
curva.
Las líneas y marcas que resultan de las juntas de los páneles quedan impresas
sobre la superficie de concreto, son visibles una vez que se retiran los páneles y por
ello es importante que estas marcas se integren arquitectónicamente tanto como sea
posible o bien se resanen en las áreas de los muros, columnas o losas ya coladas.
Una de las ventajas de los páneles patentados es que pueden utilizarse
individualmente como elementos de manejo manual o combinados con largueros o
madrinas manejados con grúa entre uno y otro uso para obtener grandes áreas de
revestimientos.
Para obtener el mayor número de usos de los páneles para cimbra, se debe tener
cuidado de limpiar las superficies y de aplicar el agente desmoldante adecuado
antes de volver a usarlos.

6/30
POLIN
El polín es un tipo específico de manera que generalmente se corta de 4” x 4” por la
longitud que se desee y se utiliza como puntal cargador (apoyo) para la cimbra de
contacto.
Un segundo uso es, por ejemplo, en las losas como sustitución a las vigas madrinas.
TABLA O DUELA
Será de diferentes medidas que van de 1” a 2” de espesor y de 2” a 8” de ancho por
la longitud deseada. Este tipo de madera sirve principalmente como cimbra de
contacto.
TABLONES
Con dimensiones de 2” de espesor por 6” a 10” de ancho por la longitud deseada,
sirve principalmente como tendido o para cimbra de elementos especiales.
TRIPLAY
La madera contrachapeada (triplay) en su forma más simple consiste en 3 capas
pegadas entre sí, en tal forma que las fibras de la capa intermedia quedan
perpendiculares a las fibras de las capas exteriores.
Las ventajas de colocar las capas adyacentes con sus fibras perpendiculares entre
sí son importantes cuando consideramos que la madera tiene su mayor resistencia
en el sentido de las fibras. Una tabla de madera contrachapeada tiende a igualar las
resistencias en ambas direcciones, y ofrece gran resistencia contra rajaduras que
pudieran provocarse por clavos, tornillos u otros elementos de unión.
El triplay proporciona muchas ventajas al diseñador de cimbras. Los tamaños
estándar de las hojas: 4’ x 8’ (1.22 x 2.44 m) y su espesor comercial que va de 1/$” a
¾” reducen las juntas en las superficies de recubrimiento, es por esto que al triplay
se le asigna como principal uso el de cimbra de contacto.
Por otro lado, el constructor deberá planear aunque sea con simples diagramas la
ubicación de las hojas del cimbrado en la obra. Se buscará impedir el corte
indiscriminado y el consecuente desperdicio del material para que después de haber
utilizado el triplay varias veces para cimbras de concreto aparente, se pueda usar
para cimbra de acabado común y finalmente para hacer tarimas y cimbras perdidas.

7/30
DUELA MACHIMBRADA
Inicia hace pocos años el novedoso mercado de cimbra patentada que incluye
secciones de módulos interconectados que permiten el cimbrado de diferentes
diámetros en secciones circulares (columnas) con la simple adición de una nueva
duela o sección.
La duela machimbrada hecha de un tipo de madera especial, se une entre sí con
otra duela por una muesca. La unión se realiza entre la lengüeta (macho) y la ranura
de ajuste (hembra) a manera de ir armando el total del elemento, sus dimensiones
son: 1” espesor por 2” a 4” de ancho. Se utiliza principalmente para el colado de
elementos curvos o cascarones de concreto.
Además de las duelas machimbradas los elementos circulares (columnas) en la
práctica son resueltos mediante:
- Cimbras hechas de triplay ranurado
- Tubos o láminas delgadas de acero (cimbra metálica)
- Hojas de asbesto
- Conglomerados desechables de cartón con espesores variables

8/30
VIGA
Sus dimensiones son de 4” x 6” x la longitud deseada y se utiliza principalmente
como viga madrina para transmitir cargas en las losas. Para la comodidad del
armado, las vigas con frecuencia se colocan sobre las armaduras, o se conectan a
ellas, de manera que uno de los ejes principales de la misma sea paralelo a la
inclinación de la losa. Con esta disposición resulta que la carga vertical transmitida
nunca será paralela a alguno de los ejes principales de la viga.
CHAFLAN
El uso de diversos chaflanes y molduras en la superficie de contacto de la cimbra
garantizan que el componente que integra el cimbrado pueda quitarse con facilidad.
El chaflán tiene como medidas de ¼” a 1½” por la longitud deseada, con éste se
evita cualquier infiltración de lechada mediante su unión hermética con los tableros,
se utiliza para remete de artistas vivas formando esquinas redondeadas con tiras
maquinadas.
En ocasiones las tiras que se sobreponen para formar chaflanes permiten la
infiltración de la lechada por detrás de las esquinas mal ajustadas, formándose
salientes que después deberán resanarse.
CIMBRAS DE ALUMINIO
Ultimamente se han desarrollado cimbras de aluminio que consisten en obra falsa a
base de secciones de aluminio, cargadores y tornillos de ajuste también de aluminio,
que traen como principal ventaja su ligereza, facilidad y flexibilidad de transporte
traduciéndose todos estos en rapidez y ahorro. La reducción en el costo de mano
de obra es muy significativa al armar y atornillar las secciones para colocar sobre la
estructura levantada nuestra cimbra de contacto.
Como desventaja de la cimbra de aluminio está su alto costo de adquisición que al
comparase en precio contra la cimbra metálica resulta todavía un 35% mayor.
CIMBRAS METALICAS
Se tienen algunos tableros a base de una combinación de madera como superficie
de contacto y un bastidor metálico.
Una gran ventaja de las cimbras y moldes de acero es que la cara de contacto se
protege y se refuerza con elementos metálicos de gran resistencia inerte, sobretodo
cuando los miembros están soldados y constituyen parte integral de la cimbra. Las
cargas aplicadas sobre este tipo de cimbras por tanto pueden ser mucho mayores.

9/30
Los mismos ribetes metálicos que confinan a la madera de contacto, a la vez
impiden o restringen el uso del serrucho de los carpinteros u operarios.
Las cimbras totalmente metálicas sirven para un gran número de usos pero tienen
como desventaja su dificultad para la maniobra debido tanto a su peso, como a su
alto costo de adquisición.
CUANTIFICACIÓN
La madera debería cuantificarse en el Sistema Métrico Decimal por m3; más la
práctica es hacerlo en “Pié Tablón”, definiendo como Pié Tablón la cantidad de
madera que integra un elemento de:
1’ (ancho) x 1’ (largo) x 1” (espesor); por lo tanto, un Pie Tablón debe ser igual al
volumen contenido en una pieza de madera de estas dimensiones
De manera práctica se proponen las siguientes fórmulas para cuantificar el Pie
Tablón:
a) a” x b” x c” = P.T.
12
b) a” x b” x c (m) = P.T.
3.657
a” - dimensión mínima de la pieza en pulgadas
b” - dimensión media de la pieza en pulgadas
c - dimensión máxima de la pieza en pies o metros
Para facilitar la cuantificación de madera en cimbras, se propone el uso de
“Factores”, que son los siguientes:
1’
1’
1’’

10/30

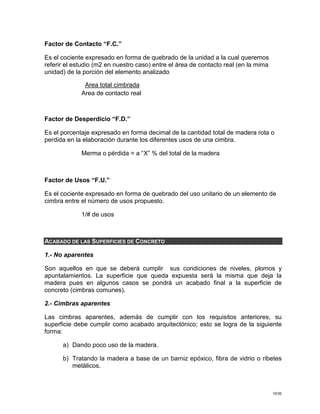

Factor de Contacto “F.C.”
Es el cociente expresado en forma de quebrado de la unidad a la cual queremos
referir el estudio (m2 en nuestro caso) entre el área de contacto real (en la mima
unidad) de la porción del elemento analizado
Area total cimbrada
Area de contacto real
Factor de Desperdicio “F.D.”
Es el porcentaje expresado en forma decimal de la cantidad total de madera rota o
perdida en la elaboración durante los diferentes usos de una cimbra.
Merma o pérdida = a “X” % del total de la madera
Factor de Usos “F.U.”
Es el cociente expresado en forma de quebrado del uso unitario de un elemento de
cimbra entre el número de usos propuesto.
1/# de usos
ACABADO DE LAS SUPERFICIES DE CONCRETO
1.- No aparentes
Son aquellos en que se deberá cumplir sus condiciones de niveles, plomos y
apuntalamientos. La superficie que queda expuesta será la misma que deja la
madera pues en algunos casos se pondrá un acabado final a la superficie de
concreto (cimbras comunes).
2.- Cimbras aparentes
Las cimbras aparentes, además de cumplir con los requisitos anteriores, su
superficie debe cumplir como acabado arquitectónico; esto se logra de la siguiente
forma:
a) Dando poco uso de la madera.
b) Tratando la madera a base de un barniz epóxico, fibra de vidrio o ribetes
metálicos.

11/30
Para obtener un perfecto acabado de las piezas coladas con madera, pueden
seguirse varios procedimientos según el efecto final deseado. El más indicado es el
de terminar las piezas de contacto cepillándolas y puliéndolas perfectamente. A
veces se acostumbra mejorarlo empleando otros materiales como triplay, fibracel,
lámina metálica y otros, que darán al concreto una superficie completamente lisa
desvirtuando por otra parte la calidad y la textura propia del material. Es
imprescindible el uso de vibradores para poder obtener un trabajo perfecto en lo que
a apariencia respecta.
3.- Cimbras Especiales
Pueden quedar comprendidas dentro de este grupo, aquellas cimbras o moldes que
se ejecutan para colar formas diferentes a las normales con ángulos o esquinas
cerradas o de formas detalladas como arcos de bóvedas y superficies curvas con
diversas características. Para muchas de ellas el trabajo de moldeado es
probablemente más importante que el de colado y el proyecto de las mismas debe
hacerse estudiando perfectamente todos los detalles.
En general son de costo elevado pues se requiere de verdaderos carpinteros
especializados en estos trabajos y el número de horas para su ejecución es muy
grande en comparación con el tipo de cimbrado normal.
4.- Cimbras Rodantes
Cuando tiene que efectuarse en una obra el colado de una serie de elementos
iguales, tanto en sección como en longitud, se utilizan comúnmente las cimbras de
tipo rodante.
La cimbra rodante es muy útil en la ejecución de una serie de trabajos durante la
construcción de obras entre ejes iguales, túneles u otros casos especiales en los
que amerite el estudio, proyecto y ejecución de este tipo de cimbras. En todos ellos
en lugar de cimbrar toda la superficie por cubrir, se construye el modelo de una
sección solamente, la cual es montada sobre camiones o estructuras horizontales
formadas generalmente por vigas o polines que quedan apoyadas en tubos o
ruedas, permitiendo así deslizar la cimbra y colocarla en el claro siguiente. Siguiendo
este sistema se utiliza un juego de cuñas o cualquier otro dispositivo similar, con
objeto de colocar el molde en su posición definitiva antes de efectuar el colado, una
vez hecho éste se retiran, permitiendo entonces que la cimbra baje y
desprendiéndola de la superficie interior es pasada al claro siguiente para continuar.
En algunos casos el descenso de la cimbra debe ser de cierta consideración para
poder librar (al correr la estructura o andamio) las trabes o elementos que hayan
quedado por la parte inferior. Estas estructuras se construyen en la forma más
estable posible haciendo las uniones por medio de tuercas tornillos,
contraventaneándolas convenientemente y colocando en su parte inferior un
entarimado de vigas o arrastres, con objeto de evitar los hundimientos y facilitar el

12/30
movimiento deslizante. También se utilizan frecuentemente en la ejecución de
colados de gran claro y altura, en los cuales se utilizaría une enorme cantidad de
madera para construir la infraestructura en su totalidad; y desde luego este sistema
se usa cuando todos los tramos son iguales, o con pequeñas variaciones de unos
con respecto de otros. En el caso de la construcción de arcos de concreto en
iglesias, hangares, bodegas, teatros, auditorios, etc.
5.- Cimbras Deslizantes
Su mayor uso es como cimbra en la construcción de silos o chimeneas para lo cual
se habilita un juego completo de cimbra de aproximadamente 1.5 m de altura por
todo el perímetro de la estructura y se efectúa un colado continuo sosteniendo y
elevando la cimbra por medio de gatos de tornillo. Los gatos a su vez, se apoyan
sobre barras de acero empotradas en la cimentación quedando unidos a la cimbra
por medio de puentes. Estas cimbras adoptan una sección triangular truncada,
siendo más anchas en su parte inferior, con objeto de evitar que se peguen al
colado.
Es importante que cuando se efectúa el colado de un silo o chimenea con este
sistema, se tenga habilitado todo el material que se utilizará en la obra, con objeto
de no interrumpir el colado del elemento que una vez iniciado debe ser continuo, ya
que en caso de suspenderlo, la cimbra se pegaría en su parte inferior.
De esta manera la cimbra va elevándose unos 60 cm por hora y la colocación del
fierro de refuerzo y el concreto no deberá interrumpirse hasta haber terminado la
realización total del colado. Hay que cuidar la nivelación del molde durante su
movimiento para tener una perfecta verticalidad y evitar que la cimbra en un
momento dado pueda pegarse por fricción.
RENDIMIENTOS
Se entiende por rendimiento en la cimbra, la cantidad de m2 que nos realiza una
pareja de trabajadores en una jornada diaria de trabajo.
Una pareja está compuesta por 1 oficial carpintero + 1 ayudante.
Cimbra de Cimentación de 10 a 12 m2 por turno
Cimbra en Columnas de 6 a 8 m2 por turno
Cimbra en Losas Planas de 12 a 15 m2 por turno
Cimbra en Losas con Trabes de 10 a 12 m2 por turno
Cimbra en Muros de 8 a 10 m2 por turno
Muros Aparentes de 6 a 8 m2 por turno

13/30
Ejemplo:
Oficial: $24,168.°°
Ayudante: $15,456.°°
$39,624.°° por pareja
En losas planas: $39,624 = $3,302 / m2 de cimbra por concepto de mano de obra
12
OBRA FALSA Y ACCESORIOS
La obra falsa (como se mencionó anteriormente) es aquella que sirve de apoyo para
la cimbra de contacto, es decir, es la que soporta a la cimbra de contacto para que
ésta no se mueva ni produzca variaciones en el acabado del concreto.
Pie derecho de acero ajustable
Quizá sea el elemento más versátil que se puede conseguir con el proveedor de
equipo patentado, puede usarse para sostener y contraventear la cimbra de distintas
manera. Los pies derechos deben siempre fijarse con clavos en su sitio, lo cual
impide que se inclinen hacia los lados cuando se lleva a cabo un colado progresivo,
o cuando los apoyos tienden a levantarse en un claro a medida que se deflexionan
en el claro anterior bajo la carga.
Puntales
La sección de puntales es tarea sencilla para el Diseñador o para el Ingeniero de
Planeación, ya que la información al respecto se ha condensado en una gráfica que
establece las cargas admisibles para los distintos puntuales a diferentes alturas.
Originalmente, el puntal fue desarrollado a partir de la práctica y del uso de postes
de madera cortos y cuadrados. Las grapas y los tornillos se introdujeron con objeto
de permitir el empalme de maderas de tamaños estándar para lograr variaciones de
altura, superando así lo que hasta entonces había sido el problema de desperdicio
debido a los cortes a diferentes alturas entre un uso y otro. Estos traslapes se
volvieron después obsoletos gracias a la creación de tubos concéntricos especiales,
deslizantes y ajustables.
Todos los sistemas de puntales requieren de contraventeo horizontal, en tanto que
las áreas mayores deben ser contraventeadas diagonalmente. El contraventeo
horizontal al centro o en la cabeza del puntal puede efectuarse usando acopladores
normales de andamio.

14/30
Abrazaderas para columnas
Las abrazaderas (o yugos) para columnas son útiles para sujetar a las cimbras de
las columnas. La configuración normal es la de un conjunto de barras individuales de
acero en forma de “T”, perforadas y enganchadas de manera que se ajusten a
diversas medidas de columnas.
Las abrazaderas pueden obtenerse en juegos que permitan su utilización en
columnas cuadradas hasta de 1.2 m de lado; su sencillez las convierte en elementos
de incalculable valor en toda construcción.

15/30
Flejes
Los flejes patentados han tenido amplia utilización por parte de los contratistas. Los
sistemas de flejes fueron desarrollados originalmente para embalaje (empaquetado
de materiales o equipo para ser transportados), pero ahora también se usan para
sujetar cimbras como en los colados de columnas y vigas.
Es necesario tener en cuanta una serie de factores cuando se compara el costo que
implica el uso de un sistema de flejes con el de otros métodos más tradicionales de
sujeción de cimbras.
Los flejes eliminan la necesidad de almacenar y dar mantenimiento a elementos
como son las abrazaderas para columnas que continuamente se deberán transportar
del almacén a la obra. En caso de que este material sea alquilado, con frecuencia se
retiene en la obra durante más tiempo del necesario, y en consecuencia se manejan
doblemente, se pierde, o bien sufren daños durante el período de almacenaje.
Las abrazaderas para columnas; a diferencia de los flejes, son especialmente
difíciles de usar y con frecuencia sus extremos saliente han causado accidentes de
trabajo.

17/30
Sujetadores
Existe una serie de elementos, grapas, abrazaderas y arreglos que pueden utilizarse
para sujetar al concreto; muchos de ellos dependen del uso de trozos de refuerzo o
bien las varillas con rosca y su correspondiente arandela plana con tuerca que
proporciona un amarre excelente para muros, contratrabes y secciones delgadas.
Las roscas cuadradas, roladas o similares, deben usarse de preferencia, ya que
resultan económicas y de fácil instalación y mantenimiento.
Probablemente el elemento más versátil para la sujeción de elementos delgados
debido a la agilidad con que se confinan es el comúnmente llamado moño. Los
moños con longitudes ya específicas para secciones convencionales, están
diseñados para soportar tanto la presión hidrostática ejercida durante el vaciado del
concreto hacia fuera de la cimbre en la parte inferior, como la fuerza de sentido
contrario al tratar de cerrarse la puerta superior de la cimbra el elemento.
Después de la utilización de dichos moños o pernos hembra (troncónicos) se deberá
resanar o taponear con mortero seco de cemento el orificio que resulta del cono de
sujeción.

19/30
HERRAMIENTAS Y EQUIPO PARA EL MANEJO DE CIMBRAS
Con el objeto de acelerar el habilitado de las cimbras, se utilizan diversas
herramientas, tales como sierras de banco, sierras manuales, taladros eléctricos y
martillos neumáticos, además de los tradicionales serruchos de mano y martillos de
golpe.
Para movilizar grandes secciones de madera, obra falsa o las caras de las
columnas, el equipo más adecuado es la grúa torre. Su costo en una obra se podrá
prorratear en las actividades de elevación de concreto y colocación de acero de
refuerzo.
REMOCIÓN DE CIMBRA
Las cimbras que soportan cargas deberán permanecer en su lugar cuando menos el
tiempo requerido para que el concreto soportado adquiera el 70% de su resistencia
de diseño, siempre y cuando la estructura soportada no contenga cargas
adicionales. Se descimbrarán los elementos que no soportan cargas a las 12 hrs de
terminada la colocación del concreto.
Se descimbrarán los fondos de trabes y losas, cuando el concreto haya alcanzado
70% de su resistencia y después de 3 días de colado (resistencia normal). En esos
casos se deberá tener cuidado de no quitar todos los tercios de los claros hasta que
los cilindros de prueba adquieran el 100% de su resistencia.
Ninguna carga de construcción que exceda la combinación de la carga muerta
impuesta + la carga viva especificada, deberá apoyarse en una zona de la estructura
en construcción sin puntales, a menos que un análisis indique que existe la
resistencia adecuada para soportar tales cargas adicionales.
VENTAJAS DE LA MADERA COMO MATERIAL DE CONSTRUCCIÓN
1.- Se puede trabajar y cortar en diversas formas y tamaños con ayuda de simples
herramientas manuales o de máquina-herramientas, fácilmente utilizables en el sitio
de construcción
2.- Se puede unir con clavos, tornillos, pernos adhesivos o conectores especiales por
medio de simples herramientas, produciendo uniones resistentes y durables.
3.- Aunque en un principio no lo parezca, ofrece gran estabilidad unidimensional.
Longitudinalmente los cambios en contenido de humedad causan fluctuaciones
dimensionales casi imperceptibles. En dirección transversal se puede minimizar
utilizando madera secada a un conjunto de humedad en equilibrio del sitio donde se
colocará.

20/30
Las expansiones y contracciones por cambio de temperatura se pueden ignorar en
la mayoría de los casos, ya que son muy pequeñas.
4.- La madera puede llegar a tener una gran durabilidad bajo condiciones favorables,
lo cual puede obtenerse en muchos casos usando métodos de diseño apropiados o
especies con gran durabilidad natural o bien, con madera de menor calidad
impregnada con insecticidas o fungicidas.
5.- Es muy resistente a la acción de sustancias químicas y no se corroe fácilmente.
6.- Aún cuando es un material combustible, si las piezas tienen secciones
transversales considerables, éstas no pierden su capacidad de carga en un incendio
aunque en el exterior mantengan flamas y el elemento se esté carbonizando.
7.- Cuando se hace una comparación basándose en pesos iguales, la madera tiene
una excelente rigidez y resistencia a la flexión estática, ambas superiores a la de
muchos otros materiales utilizados en la construcción
8.- La madera es buen aislante del sonido y del calor, así como de la electricidad.
DISEÑO DE CIMBRAS
La cimbra para el concreto, incluyendo el diseño adecuado, la construcción y la
remoción de la misma exige un criterio bien fundado y una acertada planeación, a fin
de lograr cimbras adecuadas que sean tanto económicas como seguras.
Las cimbras deben diseñarse tomando muy en cuenta los esfuerzos por un lado y la
resistencia de los materiales empleados en su construcción.
Los tanteos generalmente ocasionan cimbras mal diseñadas, subestimando o
sobrestimando los esfuerzos, con el consecuente riesgo de falla o el excesivo costo
por el sobrado uso de materiales. Una cimbra diseñada correctamente, eliminará
ambas posibilidades de error.
DISEÑO DE UNA CIMBRA PARA LOSA
Ejemplo 1. Se buscará diseñar una losa de 20 cm de espesor con concreto normal
de (2,400 kg/m3). La cimbra se usará varias veces
Altura libre de piso a techo 2.40 m
Tablero de losa de 4.50 x 4.50 m
a) Cargas de diseño:

21/30
Peso propio 2,400 x 0.20 = 480
Carga viva * 200
680 kg/m2
* La carga viva será de 100 kg/m2 y consideraremos una posible carga
concentrada adicional de 100 kg en el lugar más desfavorable.
1.- Cálculo de W
Datos: Peso volumétrico del concreto 2,400 kg/m3
Espesor de la losa 20 cm = 0.2m
Altura 2.4 m
Tablero losa 4.5 x 4.5 m
Peso vivo 200 kg/m2
a) Peso de la Losa
2,400 kg/m2 x 0.2 m = 480 kg/m2
b) Peso Vivo 200 kg/m2
c) Carga 680 kg/m2 W= 680 kg/m2

22/30
2.- Cálculo del Entarimado
Tablón de espesor = 1”
h = 1” = 25”/32” 0 1.9 = 2 cm
(Considerando un ancho unitario):
b = 1.0 m = 100 cm
a) Momento de Inercia
I = b*h^2/6 = [100 * (2)^3] / 12 = 66.74 cm4
b) Módulo de sección
S = b*h^2/6 = [100 * (2)^2] / 6 = 66.67 cm3
3.- Cálculo de la L max (Distancia entre largueros)
a) Revisión por flexión
Fm = 196 = 196 * 0.4 = 80 kg/cm2
L max = 0.32 (fm * s) / W = 032 80 * 66.67 / 680 = 0.89 m
b) Revisión por flecha
E = 196,000 = 78,400 kg/cm2
L max = 0.033 (E * I) / W = 0.033 78,400 * 66.67 / 680 = 0.65 m
4.- Comparación de L max
Se comparan L max por flecha y L max por flexión y se considera al menor.
0.89 > 0.65
Por lo tanto los largueros se colocarán a L max = 0.65 m
5.- Número de Largueros
No. de espacios = 4.5 / 0.65 = 7
No. de largueros = No. de espacios + 1 = 8
6.- Dimensión de los Largueros
Suponiendo una pieza de 2” x 4”

23/30
7.- Cálculo de la Separación entre Madrinas
I = b*h^3/12 = [5.08 * (10.16)^3] / 12 = 443.98 cm4
S = b*h^2/6 = [5.08 * (10.16)^2] / 6 = 87.39 cm3
8.- Cálculo de L max (Distancia entre madrinas)
a) Revisión por flexión
Factor de disminución por no ser cara de contacto
W’ = W * 0.65 = 680 * 0.65 = 442 kg/m2
L max = 0.032 (fm * s) / W’ = 0.32 80 * 87.39 / 442 = 1.27 m
b) Revisión por flecha
L max = 0.033 (E * I) / W? = 0.033 78,400 * 443.98 / 442 = 1.41 m
c) Revisión por corte
L max = 23.33 (b* h) / W = 23.33 5.08 * 10.16 / 442 = 2.72 m
9.- Comparación de L max
Se compara las 3 L max disponibles y la menor es la que se considera.
1.27 > 1.41 > 2.72
Por lo tanto las madrinas se colocarán a L max = 1.27 m
10.- Número de Madrinas
No. de espacios = 4.5 / 1.27 = 3.5 = 4
No de madrinas = No. de espacios + 1 = 5
11.- Distancia entre Puntales
P = (A * 0.3 * E) / [I/d^2]
P = A * C C= P/A
C = (0.3 * E) / [I/d{ 2]
3 3

24/30
Carga = 680 kg/m2
P = 1.688 x 680 = 1,147.5 kg
Esfuerzo admisible a comprensión paralelo a la fibra:
fc = 143.5 = 143.5 * 0.4 = 57.4 kg/cm2
Suponiendo Puntales de 3” x 3”
d = 3” = 2 5/8” 0 6.67 cm
A = (6.67)^2 = 44.46 cm2
E = 95,00 dato
C = (0.3 * E) / (I/d)^2
C = 0.3 (95,00) / (240 / 6.67)^2 = 27.83
P adm = 27.83 x 44.4 = 1,237 > 1,147 (Peso admisible)

25/30
12.- Revisión de Esfuerzas de Comprensión en los Apoyos
Apoyo de viga madrina en el puntal
Area de apoyo = 4.13 x 6.67 = 27.55 cm2
Esf. Admisible perp. A la fibra = 54.20 x0.4 = 21.68 kg/cm2
f = 1,147.50 / 27.55 = 41.65
41.65 > 21.68 no pasó y por lo tanto requiero más área
Area requerida = 1,147.5 / 21.68 = 52 cm2
Se podrá usar una placa metálica de 2” x5” (5.08 x 12.7 cm)
Area = 4.13 x 12.7 = 52.45 cm2
Apoyo de larguero en viga madrina
Area de apoyo = 4.13 x 4.13 = 17.06 cm2
Carga de los largueros sobre la viga:
C = (680 x 0.75) x 1.125 = 573.75 kg
f = 573.75 / 17.06 = 33.63 kg/cm2
Según reglamento:
Sobra apoyos menores de 15 cm de longitud localizados a 7 cm
o más del extremo de una pieza, el esfuerzo permisible a compresión perpendicular
a la fibra puede incrementarse por el facto:
L + 1 cm / L = 4.13 + 1 / 4.13 = 1.24
f ad = 32.52 x 1.24 = 40.3 kg > 33.63

27/30
CONCLUSIÓN
El diseño de las estructuras de concreto actuales es tan variado, que un solo sistema
de apuntalamiento y cimbrado podrá satisfacer con seguridad el soporte y dará la
correcta forma a nuestra estructura.
La facilidad de uso y sencillez de la instalación son 2 factores esenciales en la
selección de una cimbra y deberán considerarse en todo momento bajo las
condiciones existentes en el patio de la obra
Cualquiera que sea el material adoptado, el diseñador deberá estar en estrecho
contacto con las compañías que fabriquen y distribuyan tanto los productos para
confinar al concreto, como los elementos, equipo y herramientas para la sujeción y
remoción de las cimbras. Es tarea nuestra mantenernos al tanto acerca de los
nuevos desarrollo de tecnología, tratamientos y procedimientos apropiados que
agilicen, abaraten o faciliten nuestra labor en la construcción

30/30
Facultad de Ingeniería
U N A M
Precios Unitarios
Precio: CIM1 (M2)
Cimbra Común en Losa con Tarimas de 50 x 100 cm
T Clave Descripción Unidad Costo Cant / Rend Parcial Total
Cap. 1 Material
E 05 Madera Pino 3a en duela 1" x 4" PT 7.80 X 1.010000 7.88
E 10 Madera de Pino 3a en barrote 2" x 4" PT 7.80 X 0.226000 1.76
E 15 Madera de Pino 3a en Polín 4"x4" PT 6.20 X 2.040000 12.65
E 10 Clavo de 2 1/2" a 3 1/2" Kg 9.70 X 0.350000 3.40
E 10 Diesel Lto 5.50 X 0.700000 3.85
E 10 Tarima p/cimbra pino 3a 1.0 x 0.5 m Pza 32.00 X 0.366600 11.73
41.27
Total Material 41.27$
Cap. 2 Mano de Obra
E 0620 Cuadrilla C (1 Carpintero + 1 Ayte.) Jor 245.00 X 0.093400 22.88
22.88
Total Mano de Obra 22.88 / 0.240000 95.35$
Cap. 3 Herramienta
2 HER Herramienta Manual % 5.00% X 95.35 4.77
4.77
Total Mano de Obra 4.77$
Costo Directo 141.38$
33.00% Costo Indirecto 46.65$ 188.03$
10.00% Utilidad 18.80$ 206.84$
Precio Unitario 206.84$

Apuntes cimbra

Más contenido relacionado

La actualidad más candente (20)

Similar a Apuntes cimbra (20)

Último (20)

Apuntes cimbra
