El documento habla sobre los contenedores Linux y su evolución para el desarrollo, implementación y administración de aplicaciones. Explica que los contenedores proporcionan portabilidad y control de versiones para garantizar que las aplicaciones funcionen de la misma manera entre ambientes como desarrollo y producción. También describe los pasos básicos para crear e iniciar contenedores usando las herramientas LXC.
![Conclusiones
• El uso de contenedores Linux, nos permite la creación de verdaderos entornos de
desarrollo o test, dentro de los cuales pueden desplegarse una o varias aplicaciones,
con su propia instalación de paquetes y configuración, pero con la posibilidad de poder
interactuar entre todas y brindar un conjunto de servicios integrados.
• La creación de entornos simples o múltiples permite probar nuestro proyectos de
desarrollo, como si se tratase de un verdadero entorno de producción.
• La posibilidad de poder crear nuestras propias imágenes, nos da la posibilidad de poder
distribuir o transportar nuestros entornos de desarrollo o test totalmente personalizados,
listos para su uso.
Agradecimiento
Nuevamente mi agradecimiento al Ing. Esteban Saavedra, por haberme impulsado a investigar
y conocer el mundo de los contenedores Linux.
Referencias
[1] http://www.linuxcontainers.org](https://image.slidesharecdn.com/atix26-180915181816/85/Atix26-14-320.jpg)
![Conceptos importantes
Imagen: Es una aplicación o conjunto de aplicaciones empaquetadas conjuntamente
con todos los programas necesarios para su ejecución e interacción con el usuario,
sus recursos y conectividad.
Contenedor: Es una instancia de una imagen, sobre la cual se pueden realizar una
serie de cambios en su configuración y/o funcionalidad.
Requisitos
LXD para una mejor gestión de almacenamiento e interconexión de red, precisa los siguientes
requisitos:
$ apt install zfsutils-linux
$ apt install bridge-utils
Instalación
Desde la versión Ubuntu 16.04, LXD viene instalado por defecto, sólo hace falta inicializarlo. En
distribuciones como Debian y CentOS la instalación se la realiza por medio de snap.
Inicialización
Antes de poder hacer uso de todas y cada una de las bondades que representa el uso de LXD,
es necesario inicializarla, aspecto que nos permite brindar los parámetros iniciales necesarios
para la gestión correcta de contenedores respecto a su almacenamiento, manejo de recursos e
interconectividad en la red, etc.
$ lxd init
Would you like to use LXD clustering? (yes/no) [default=no]:
Do you want to configure a new storage pool? (yes/no) [default=yes]:
Name of the new storage pool [default=default]: lxd
Name of the storage backend to use (btrfs, dir, lvm, zfs) [default=zfs]:
Create a new ZFS pool? (yes/no) [default=yes]:
Would you like to use an existing block device? (yes/no) [default=no]:
Size in GB of the new loop device (1GB minimum) [default=15GB]:
Would you like to connect to a MAAS server? (yes/no) [default=no]:
Would you like to create a new local network bridge? (yes/no) [default=yes]:
What should the new bridge be called? [default=lxdbr0]:
What IPv4 address should be used? (CIDR subnet notation, “auto” or “none”)
[default=auto]:
What IPv6 address should be used? (CIDR subnet notation, “auto” or “none”)
[default=auto]:
Would you like LXD to be available over the network? (yes/no) [default=no]:
Would you like stale cached images to be updated automatically? (yes/no) [default=yes]
Would you like a YAML "lxd init" preseed to be printed? (yes/no) [default=no]:
Gestión de repositorios e imágenes
Por defecto LXD provee 4 repositorios, donde se almacenan una diversidad de imágenes
continuamente actualizadas y listas para ser utilizadas.](https://image.slidesharecdn.com/atix26-180915181816/85/Atix26-17-320.jpg)
![Acceso a un contenedor
$ lxc exec webserver bash
Renombrar un contenedor
$ lxc move webserver webserver01
Clonar un contenedor
$ lxc copy webserver webserver10
Ejecución de comandos
La ejecución de comandos no necesariamente representa que primero debamos acceder al
contenedor, sino que podemos realizarlo de forma remota sin acceder al mismo.
$ lxc exec webserver -- /bin/bash
$ lxc exec webserver -- apt-get update
$ lxc exec webserver -- ps -ef
Transporte de archivos
LXD permite transportar archivos desde y hacia los contenedores desde y hacia el HOST
Traer archivos
$ lxc file pull webserver/etc/hosts .
Llevar archivos
$ lxc file push hosts webserver/tmp/
Editar un archivo
$ lxc file edit webserver/etc/hosts
Próximamente
En los próximos artículos, mostraremos aspectos más avanzados de como gestionar y
personalizar contenedores Linux.
Referencias
[1] http://www.linuxcontainers.org](https://image.slidesharecdn.com/atix26-180915181816/85/Atix26-22-320.jpg)
![//Función que enciende o apaga los
segmentos según corresponda
void display (int a, int b, int c,
int d,
int e, int f, int g)
{
//Se reciben 7 variables asignadas a
cada segmento
digitalWrite (2,a);
digitalWrite (3,b);
digitalWrite (4,c);
digitalWrite (5,d);
digitalWrite (6,e);
digitalWrite (7,f);
digitalWrite (8,g);
}
void contador (int sentido)
{
if sentido==1
{
display (1,1,1,1,1,1,0);
delay(pausa);
display (0,1,1,0,0,0,0);
delay(pausa);
display (1,1,0,1,1,0,1);
delay(pausa);
display (1,1,1,1,0,0,1);
delay(pausa);
display (0,1,1,0,0,1,1);
delay(pausa);
display (1,0,1,1,0,1,1);
delay(pausa);
display (1,0,1,1,1,1,1);
delay(pausa);
display (1,1,1,0,0,0,0);
delay(pausa);
display (1,1,1,1,1,1,1);
delay(pausa);
display (1,1,1,0,0,1,1);
delay(pausa);
}
else
{
display (1,1,1,0,0,1,1);
delay(pausa);
display (1,1,1,1,1,1,1);
delay(pausa);
display (1,1,1,0,0,0,0);
delay(pausa);
display (1,0,1,1,1,1,1);
delay(pausa);
display (1,0,1,1,0,1,1);
delay(pausa);
display (0,1,1,0,0,1,1);
delay(pausa);
display (1,1,1,1,0,0,1);
delay(pausa);
display (1,1,0,1,1,0,1);
delay(pausa);
display (0,1,1,0,0,0,0);
delay(pausa);
display (1,1,1,1,1,1,0);
delay(pausa);
}
}
void loop()
{
a= digitalRead(BOTON01);
b= digitalRead(BOTON02);
if (a==HIGH)
{
contador(ASCIENDE);
a=LOW;
}
if (b==HIGH)
{
contador(DESCIENDE);
b=LOW;
}
}
Es algo mágico trabajar con botones, este es
uno más de los muchos elementos que
Arduino te permite utilizar, te gusta? Sigue
intentando más proyectos, verás que
aprendes más y que tu crecimiento en
Arduino se hace cada vez mayor.
Referencias
[1] http://www.arduino.cc](https://image.slidesharecdn.com/atix26-180915181816/85/Atix26-30-320.jpg)
![Conclusiones
• Este tipo de herramienta ITSM, son de mucha ayuda para la gestión de servicios TI.
• La gran variedad de Plugins disponibles para GLPi, aportan de gran manera para
mejorar la gestión de servicios TI.
Referencias
[1] https://glpi-project.org
[2] https://plugins.glpi-project.org/](https://image.slidesharecdn.com/atix26-180915181816/85/Atix26-39-320.jpg)
![Actualmente en el desarrollo moderno de aplicaciones web se utilizan distintos Frameworks que
son herramientas que nos dan un esquema de trabajo y una serie de utilidades y funciones que
nos facilita y nos abstrae de la construcción de aplicaciones web dinámicas.
Flask es un framework minimalista escrito en Python, concebido para facilitar el desarrollo de
Aplicaciones Web bajo el patrón MVC, de forma rápida y con un mínimo número de líneas de
código
En el anterior número de la revista creamos geistesblitze, una aplicación Web para registrar
ideas con Flask. La aplicación carece de operaciones para poder actualizar o borrar las ideas y
es (a propósito) lo más simple posible, mientras muestra lo fácil que es crear una aplicación
Web en Flask usando un base de datos a través de SQLAlchemy.
Queremos implementar una interfaz más moderna, que será el “Frontend”, de una aplicación de
una sola página en Javascript que consumirá los servicios REST del “Backend” que
implementará la aplicación Web en Flask.
Para eso, antes tenemos que convertir las vistas de nuestra aplicación en servicios REST que
acepten y respondan usando JSON. Además de crear una autorización compatible con el uso
de los servicios independientemente de una página Web y de acuerdo a los principios que
definen a una interfaz REST.
En una próxima edición cerraremos la serie, creando la interfaz usando jQuery.
geistesblitze v2
El primer paso es deshacernos de las plantillas y las vistas que generan páginas Web en base a
ellas, y crear una interfaz REST, que ofrezca los servicios y responda usando JSON, para:
• registrar usuarios
• añadir ideas
• listar todas las ideas
• listar una idea
• actualizar una idea
• eliminar una idea
• obtener un token.
El desarrollo de la aplicación se puede seguir en GitHub, en la rama v2 [1]](https://image.slidesharecdn.com/atix26-180915181816/85/Atix26-40-320.jpg)
![Transferencia de Estado Representacional – REST
Transferencia de estado representacional, o REST por su sigla en ingles, es un estilo de
arquitectura de software para sistemas Web. Sus orígenes se remontan a la tesis de doctorado
de Roy Fielding en el año 2000, y se ha convertido en los últimos años en una especie de
lengua franca entre desarrolladores.
Actualmente REST se usa en un sentido más amplio al referido en la tesis de Fielding para
describir cualquier interfaz que utilice directamente HTTP y sus métodos, para obtener datos o
indicar la ejecución de operaciones sobre los datos en cualquier formato, ya sea XML o JSON.
Los aspectos más importantes de una interfaz REST son:
• es un protocolo en que cada mensaje HTTP contiene toda la información necesaria,
• se hace uso de los diferentes métodos POST, GET, PUT y DELETE de HTTP para crear,
leer, actualizar o borrar, respectivamente los recursos.
• cada recurso es direccionable únicamente a través de su identificador de recursos
uniforme, o URI (uniform resource identifier).
Servicios
Los servicios se comunicarán con el Frontend usando JSON. Recibirán requests en JSON y
responderán también en JSON, es decir los parámetros son elementos de un objeto JSON.
Registrar usuarios
La vista para registrar a nuevos usuarios utiliza el método post de HTTP y acepta el nombre del
usuario y su contraseña como elementos de un objeto JSON. Si no se proporciona el nombre
de usuario o la contraseña, se devuelve un error 400 “Bad Request” y si el usuario ya existe se
devuelve un error 409 “Conflict”.
Luego de crear un nuevo usuario, se devuelve en id y el nombre de usuario en un objeto JSON
con el estatus 201 “Created”.
@app.route('/api/users', methods=['POST'])
def register_user():
username = request.json.get('username')
password = request.json.get('password')
if username is None or password is None:
abort(400)
if User.query.filter_by(username=username).first() is not None:
abort(409)
user = User(username=username, password=password)
db.session.add(user)
db.session.commit()
return jsonify(dict(id=user.id, username=user.username)), 201
La clave no es almacenada directamente, sino a través de un “hash”. En la clase User hay
métodos para generar un hash en base a la contraseña que es almacenado en lugar de la
contraseña original (texto plano), verificar si la contraseña es correcta, es decir si el hash de la
contraseña corresponde al almacenado y para generar un token.](https://image.slidesharecdn.com/atix26-180915181816/85/Atix26-41-320.jpg)
![Verificar la existencia de un usuario
Para poder verificar que el usuario ha sido creado, podemos usar un servicio que no requiere
ningún tipo de autorización adicional, utilizando el método GET de HTTP, que acepta el ID del
usuario como parámetro parte del URL y nos devuelve el id y el nombre de el usuario.
@app.route('/api/users/<int:user_id>')
def get_user(user_id):
user = User.query.get(user_id)
if not user:
abort(400)
return jsonify(dict(id=user.id, username=user.username))
Ahora que tenemos la posibilidad de registrar nuevas y nuevos usuarios, vamos a necesitar una
función para verificar que la contraseña es correcta y almacenar al usuario en el objeto global g.
@auth.verify_password
def verify_password(username_or_token, password):
user = User.verify_auth_token(username_or_token)
if not user:
user = User.query.filter_by(username=username_or_token).first()
if not user or not user.verify_password(password):
return False
g.user = user
return True
Generar un token
Para poder acceder al resto de la interfaz REST vamos a usar un token, que será utilizado para
crear, cambiar, listar y borrar las ideas que vayamos a tener.
@app.route('/api/token')
@auth.login_required
def get_auth_token():
token = g.user.generate_auth_token()
return jsonify(dict(token=token.decode('ascii')))
Añadir una idea
Para añadir una idea vamos a utilizar el método post de HTTP. Acepta el nombre y la
descripción de la idea como elementos JSON. La respuesta serán simplemente el ID, el nombre
y la descripción de la idea que acabamos de crear y el estatus 201 “Created”.
@app.route('/api/ideas/', methods=['POST'])
@auth.login_required
def add_idea():
"""adds a new idea."""
name = request.json.get('name')
description = request.json.get('description')
idea = Idea(name=name, description=description)
idea.user = g.user
db.session.add(idea)
db.session.commit()](https://image.slidesharecdn.com/atix26-180915181816/85/Atix26-42-320.jpg)
![return jsonify(dict(id=idea.id,
name=idea.name,
description=idea.description)), 201
Actualizar una idea
Para actualizar una idea, es decir cambiar el nombre o la descripción de la misma, vamos a
utilizar el método PUT de HTTP. Acepta el nombre y la descripción de la idea como elementos
JSON. Si la idea que queremos cambiar no existe, devolveremos el error 404 “Not Found”, y si
la idea que queremos cambiar le pertenece a otro usuario, devolveremos el error 403
“Forbidden”.
Una vez cambiada la idea, devolveremos el id, el nombre y la descripción de la idea con el
estatus 201, “Created”.
@app.route('/api/ideas/<int:idea_id>', methods=['PUT'])
@auth.login_required
def update_idea(idea_id):
idea = Idea.query.filter_by(id=idea_id).first()
name = request.json.get('name')
description = request.json.get('description')
if not idea:
abort(404)
if idea.user_id != g.user.id:
abort(403)
idea.name = name
idea.description = description
db.session.add(idea)
db.session.commit()
return jsonify(dict(id=idea.id,
name=idea.name,
description=idea.description)), 201
Listar las ideas
Para obtener la lista de ideas utilizaremos el método GET de HTTP y devolveremos una lista
con todas las idea propias.
@app.route('/api/ideas/')
@auth.login_required
def get_ideas():
""""gets all the ideas of the current user."""
ideas = [dict(id=idea.id, name=idea.name, description=idea.description)
for idea in Idea.query.filter_by(user=g.user).all()]
return jsonify(ideas)
Obtener los detalles de una idea
Para obtener los detalles de una idea, tenemos que verificar que la idea exista y sea del
usuario, en caso contrario devolveremos el error 404 “Not found” o 403 “Forbidden”.
@app.route('/api/ideas/<int:idea_id>')
@auth.login_required
def get_idea(idea_id):
idea = Idea.query.filter_by(id=idea_id).first()](https://image.slidesharecdn.com/atix26-180915181816/85/Atix26-43-320.jpg)
![if not idea:
abort(404)
if idea.user_id != g.user.id:
abort(403)
return jsonify(dict(id=idea.id,
name=idea.name,
description=idea.description))
Eliminar una idea
Para eliminar una idea utilizaremos el método DELETE de HTTP. En caso de que la idea no
exista, devolveremos el error 404 “Not Found”, y si la idea no es del usuario, devolveremos el
error 403 “Forbidden”.
Una vez eliminada la idea responderemos con el código de estatus 204, “No Content” y sin
datos adicionales.
@app.route('/api/ideas/<int:idea_id>', methods=['DELETE'])
@auth.login_required
def delete_idea(idea_id):
idea = Idea.query.filter_by(id=idea_id).first()
if not idea:
abort(404)
if idea.user_id != g.user.id:
abort(403)
db.session.delete(idea)
db.session.commit()
return "", 204
Los servicios en acción
Para probar que nuestra aplicación funciona podemos utilizar por ejemplo podemos usar
httpie[2].
(venv) $ pip install httpie
Luego de arrancar la aplicación en una terminal usando el entorno virtual, podemos probar los
servicios desde otra terminal.](https://image.slidesharecdn.com/atix26-180915181816/85/Atix26-44-320.jpg)
![Obtener los detalles de una idea
Eliminar una idea
Las opciones para la interfaz (en Javascript) que consumirá los servicios REST son numerosas,
desde soluciones que “están de moda” como Angular[3], React[4] y Vue.js[5] hasta soluciones
más simples como jQuery[6].
Inicialmente pensé en usar Angular o Vue.js, un poco para satisfacer mi propia curiosidad, pero
al ver lo necesario para tener un entorno funcionando, antes de escribir una sola línea de
Javascript me hizo buscar una solución más simple: jQuery.
Referencias
[1] https://github.com/nnrcschmdt/geistesblitze
[2] https://httpie.org/
[3] https://angular.io/
[4] https://reactjs.org/
[5] https://vuejs.org/
[6] https://jquery.com/](https://image.slidesharecdn.com/atix26-180915181816/85/Atix26-47-320.jpg)
Atix26
- 2. Distribuido bajo: 2018 - Bolvia http://revista.atixlibre.org Twitter: @atixlibre Facebook: facebook.com/Atix.Libre
- 4. oy se celebra el día mundial del Software Libre, o más conocido como el Software Freedom Day, evento que año tras año va promoviendo el movimiento del software libre en el mundo. H Muchos coincidimos que no solo debiese celebrarse una vez al año, sino día a día por que refleja la lucha de un movimiento que nos ha otorgado libertades sobre el software. Lastimosamente en muchos países, principalmente el nuestro existen muchas instituciones que pregonan hacer uso de software libre, llegando a ser falsos profetas, ya que su posición es netamente política y oportunista; cuando en realidad debiese ser una convicción de libertad tecnológica que es el verdadero sentido de este movimiento. Es una verdadera lastima que personas que nunca antes promovieron o colaboraron o lucharon por el movimiento del software libre, sean hoy quienes figuren como las cabezas de muchas instituciones de gobierno como si fueran los artífices del movimiento de software libre, sin ni siquiera haber realizado un aporte a este movimiento y más aún no tengan la convicción de hacerlo, sino solamente lo hagan por un postulado político y mezquino. Pero hoy no es un día de lamentación, sino un día de celebración para todos aquellos que estuvimos apoyando y promoviendo las libertades del software libre desde sus inicios y de seguro estaremos aquí mucho mas tiempo que los oportunistas que solo están de paso. Salud Freedom Day 2018 Sean bienvenidos a nuestra edición número 26. Presidente Fundación AtixLibre
- 7. Los contenedores Linux son otro paso en la evolución sobre cómo desarrollamos, implementamos y administramos las aplicaciones. Las imágenes de contenedores de Linux proporcionan portabilidad y control de versión, lo que permite garantizar que lo que funciona en la portátil del desarrollador también funciona en los servidores de producción. Contenedores Linux Un contenedor de Linux® es un conjunto de procesos separados del resto del sistema, los cuales pueden ejecutarse a partir de una imagen que proporciona todos los archivos necesarios para que funcione correctamente; este aspecto hace que un aplicación sea portátil y consistente indistintamente de la etapa en que se encuentre (desarrollo, prueba, producción). LXC • Es una tecnología de virtualización en el nivel de sistema operativo (SO) para Linux. Permite que un servidor físico ejecute múltiples instancias de sistemas operativos aislados, conocidos como Servidores Privados Virtuales (VPS) o Entornos Virtuales (EV). • No provee de una máquina virtual, más bien provee un entorno virtual que tiene su propio espacio de procesos y redes. Objetivo El objetivo de los contenedores Linux es poder desarrollar, desplegar y satisfacer más rápido las demandas de las empresas a medida que surgen. No debe limitarse a pensar que los contenedores solo retienen una aplicación única; los contenedores se pueden aplicar para retener partes de una aplicación o servicios. Los contenedores son una excelente manera de entregar software y aplicaciones a sus clientes más rápido.

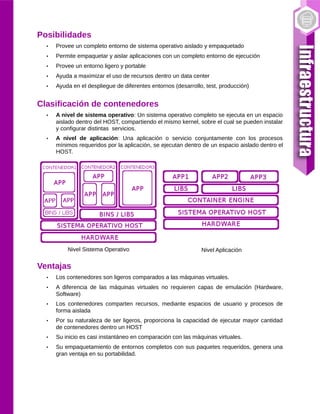

- 8. Posibilidades • Provee un completo entorno de sistema operativo aislado y empaquetado • Permite empaquetar y aislar aplicaciones con un completo entorno de ejecución • Provee un entorno ligero y portable • Ayuda a maximizar el uso de recursos dentro un data center • Ayuda en el despliegue de diferentes entornos (desarrollo, test, producción) Clasificación de contenedores • A nivel de sistema operativo: Un sistema operativo completo se ejecuta en un espacio aislado dentro del HOST, compartiendo el mismo kernel, sobre el cual se pueden instalar y configurar distintas servicios. • A nivel de aplicación: Una aplicación o servicio conjuntamente con los procesos mínimos requeridos por la aplicación, se ejecutan dentro de un espacio aislado dentro el HOST. Nivel Sistema Operativo Nivel Aplicación Ventajas • Los contenedores son ligeros comparados a las máquinas virtuales. • A diferencia de las máquinas virtuales no requieren capas de emulación (Hardware, Software) • Los contenedores comparten recursos, mediante espacios de usuario y procesos de forma aislada • Por su naturaleza de ser ligeros, proporciona la capacidad de ejecutar mayor cantidad de contenedores dentro un HOST • Su inicio es casi instantáneo en comparación con las máquinas virtuales. • Su empaquetamiento de entornos completos con sus paquetes requeridos, genera una gran ventaja en su portabilidad.
- 9. Instalación $ apt install lxc Verificar la configuración $ lxc-checkconfig Kernel configuration not found at /proc/config.gz; searching... Kernel configuration found at /boot/config-4.4.0-134-generic --- Namespaces --- Namespaces: enabled Utsname namespace: enabled Ipc namespace: enabled Pid namespace: enabled User namespace: enabled Warning: newuidmap is not setuid-root Warning: newgidmap is not setuid-root Network namespace: enabled Multiple /dev/pts instances: enabled --- Control groups --- Cgroup: enabled Cgroup clone_children flag: enabled Cgroup device: enabled Cgroup sched: enabled Cgroup cpu account: enabled Cgroup memory controller: enabled Cgroup cpuset: enabled --- Misc --- Veth pair device: enabled Macvlan: enabled Vlan: enabled Bridges: enabled Advanced netfilter: enabled CONFIG_NF_NAT_IPV4: enabled CONFIG_NF_NAT_IPV6: enabled CONFIG_IP_NF_TARGET_MASQUERADE: enabled CONFIG_IP6_NF_TARGET_MASQUERADE: enabled CONFIG_NETFILTER_XT_TARGET_CHECKSUM: enabled FUSE (for use with lxcfs): enabled --- Checkpoint/Restore --- checkpoint restore: enabled CONFIG_FHANDLE: enabled CONFIG_EVENTFD: enabled CONFIG_EPOLL: enabled CONFIG_UNIX_DIAG: enabled CONFIG_INET_DIAG: enabled CONFIG_PACKET_DIAG: enabled CONFIG_NETLINK_DIAG: enabled File capabilities: enabled Note : Before booting a new kernel, you can check its configuration usage : CONFIG=/path/to/config /usr/bin/lxc-checkconfig
- 10. Archivos de configuración Los archivos de configuración permiten establecer parámetros, bajo los cuales funcionarán los contenedores, estos archivos se encuentran en: /var/lib/lxc/nombre_del_contendor/config. Configuración por defecto /etc/lxc/default.conf lxc.network.type = veth lxc.network.link = lxcbr0 lxc.network.flags = up lxc.network.hwaddr = 00:18:5e:xx:xx:xx Reiniciar el servicio $ service lxc-net restart Configuración de red /etc/default/lxc-net USE_LXC_BRIDGE="true" LXC_BRIDGE="lxcbr0" LXC_ADDR="10.0.3.1" LXC_NETMASK="255.255.255.0" LXC_NETWORK="10.0.3.0/24" LXC_DHCP_RANGE="10.0.3.2,10.0.3.254" LXC_DHCP_MAX="253" Directorio de templates /usr/share/lxc/templates drwxr-xr-x 2 root root 4096 Aug 27 00:58 . drwxr-xr-x 6 root root 4096 Aug 27 00:58 .. -rwxr-xr-x 1 root root 13042 Jun 14 2017 lxc-alpine -rwxr-xr-x 1 root root 13737 Jun 14 2017 lxc-altlinux -rwxr-xr-x 1 root root 11156 Jun 14 2017 lxc-archlinux -rwxr-xr-x 1 root root 11649 Jun 14 2017 lxc-busybox -rwxr-xr-x 1 root root 29725 Jun 14 2017 lxc-centos -rwxr-xr-x 1 root root 10374 Jun 14 2017 lxc-cirros -rwxr-xr-x 1 root root 20171 Jun 14 2017 lxc-debian -rwxr-xr-x 1 root root 18197 Jun 14 2017 lxc-download -rwxr-xr-x 1 root root 49693 Jun 14 2017 lxc-fedora -rwxr-xr-x 1 root root 28259 Jun 14 2017 lxc-gentoo -rwxr-xr-x 1 root root 13849 Jun 14 2017 lxc-openmandriva -rwxr-xr-x 1 root root 15910 Jun 14 2017 lxc-opensuse -rwxr-xr-x 1 root root 41596 Jun 14 2017 lxc-oracle -rwxr-xr-x 1 root root 11463 Jun 14 2017 lxc-plamo -rwxr-xr-x 1 root root 19096 Jun 14 2017 lxc-slackware -rwxr-xr-x 1 root root 26667 Jun 14 2017 lxc-sparclinux -rwxr-xr-x 1 root root 6822 Jun 14 2017 lxc-sshd -rwxr-xr-x 1 root root 25703 Jun 14 2017 lxc-ubuntu -rwxr-xr-x 1 root root 11734 Jun 14 2017 lxc-ubuntu-cloud
- 11. Imágenes y repositorios LXC posee servidores públicos que contienen imágenes de una gran variedad de distribuciones Linux y que son actualizadas frecuentemente. Estas imágenes sirven como plantillas para crear contenedores y están disponibles para distintas arquitecturas. Ciclo de vida de un contenedor Desde el momento que se crea un contenedor, éste puede atravesar por distintas etapas, lo que delimita su ciclo de vida. Operaciones con contenedores Son muchas las operaciones que se pueden realizar con los contenedores, las más frecuentes las detallamos a continuación: lxc-attach lxc-create lxc-snapshot lxc-autostart lxc-destroy lxc-start lxc-cgroup lxc-device lxc-start-ephemeral lxc-checkconfig lxc-execute lxc-stop lxc-checkpoint lxc-freeze lxc-top lxc-clone lxcfs lxc-unfreeze lxc-config lxc-info lxc-unshare lxc-console lxc-ls lxc-usernsexec lxc-copy lxc-monitor lxc-wait
- 12. Crear un contenedor Crear un contenedor desde los templates públicos $ lxc-create -t download -n web-server Distribution: debian Release: stretch Architecture: amd64 Downloading the image index Downloading the rootfs Downloading the metadata The image cache is now ready Unpacking the rootfs --- You just created a Debian container (release=stretch, arch=amd64, variant=default) To enable sshd, run: apt-get install openssh-server For security reason, container images ship without user accounts and without a root password. Use $ lxc-attach or chroot directly into the rootfs to set a root password or create user accounts. Crear un contenedor desde un templates específico $ lxc-create -t fedora -n web-server -- --release=25 Crear un contenedor que contenga ciertos paquetes $ lxc-create -t debian -n stretch-test -- --release stretch --packages=wget,iputils- ping Operaciones con contenedores Iniciar un contenedor $ lxc-start -n web-server -d Listado de contenedores $ lxc-ls --fancy Ingresar al contenedor $ lxc-console -n web-server $ lxc-attach -n web-server Información del contenedor $ lxc-info -n web-server Detener un contenedor $ lxc-stop -n web-server
- 13. Crear copias de un contenedor $ lxc-copy --snapshot --name web-server --newname web-server_10 Clonar contenedores $ lxc-clone -o mail-server -n servidor-correo Crear un contenedor con auto arranque $ lxc-create --name server-ubuntu --template ubuntu Listar los contenedores con autoarranque $ lxc-autostart --list Configurar todos los contenedores para auto arranque $ lxc-autostart --all Configuración de un contenedor Para configurar alguna característica específica de un contenedor, es necesario editar el archivo de configuración del contenedor: /var/lib/lxc/nombre_del_contendor/config. Inicio desde el arranque lxc.start.auto = 1 Demora antes de iniciar lxc.start.delay = 5 Prioridad de arranque lxc.start.order = 100 Compartir carpetas entre HOST y contenedor Para poder compartir una carpeta entre el HOST y el contenedor, debemos seguir los siguientes pasos: HOST Crear el directorio a compartir mkdir /opt/datos && chmod 7777 /opt/datos Contenedor Crear el directorio asociado al directorio del HOST mkdir /datos Editar la configuración del contenedor /var/lib/lxc/nombre_del_contendor/config lxc.mount.entry = /opt/datos datos none ro,bind 0.0
- 14. Conclusiones • El uso de contenedores Linux, nos permite la creación de verdaderos entornos de desarrollo o test, dentro de los cuales pueden desplegarse una o varias aplicaciones, con su propia instalación de paquetes y configuración, pero con la posibilidad de poder interactuar entre todas y brindar un conjunto de servicios integrados. • La creación de entornos simples o múltiples permite probar nuestro proyectos de desarrollo, como si se tratase de un verdadero entorno de producción. • La posibilidad de poder crear nuestras propias imágenes, nos da la posibilidad de poder distribuir o transportar nuestros entornos de desarrollo o test totalmente personalizados, listos para su uso. Agradecimiento Nuevamente mi agradecimiento al Ing. Esteban Saavedra, por haberme impulsado a investigar y conocer el mundo de los contenedores Linux. Referencias [1] http://www.linuxcontainers.org
- 15. Las aplicaciones se están volviendo más complejas y la demanda por un desarrollo más rápido es cada vez mayor. Esto pone presión en su infraestructura, equipos de TI y procesos. Los contenedores de Linux® ayudan a reducir estos problemas y a iterar más rápido en varios entornos. Introducción Los contenedores de Linux son tecnologías que le permiten empaquetar y aislar aplicaciones con todo su entorno de tiempo de ejecución (todos los archivos necesarios para ejecutarse); esto le permite mover su aplicación contenida entre entornos (desarrollo, prueba, producción, etc.) al tiempo que conserva toda la funcionalidad. Beneficios • Los contenedores Linux ayudan a reducir conflictos entre sus equipos de desarrollo y operaciones separando áreas de responsabilidad. Los desarrolladores pueden centrarse en sus aplicaciones y el sector de operaciones se puede centrar en la infraestructura. Y debido a que los contenedores Linux se basan en tecnología de open source, usted obtiene el último y mayor avance tan pronto esté disponible. • Cuando su negocio necesita la máxima portabilidad en varios entornos, el uso de contenedores siempre puede ser la mejor opción. • Los contenedores permiten garantizar la consistencia en entornos y varios objetivos de implementación, como servidores físicos, máquinas virtuales y nubes privadas o públicas. ¿Qué se puede hacer con los contenedores? Puede implementar contenedores para una serie de cargas de trabajo y casos prácticos, de pequeños a grandes. Los contenedores proporcionan a su equipo la tecnología subyacente necesaria para un enfoque actual del desarrollo de software, como DevOps y CI/CD (integración continua e implementación continua). LXD • Es un hypervisor para contenedores Linux desarrollado por Canonical Ltd. Es un complemento para los contenedores de Linux (LXC) que facilita su uso y añade nuevas posibilidades. • Brinda una experiencia similar a las máquinas virtuales, pero evitando la sobrecarga en el uso de recursos.
- 16. • Representa la próxima generación de gestión de contenedores, basado en imágenes pre-construidas de un gran número de distribuciones Linux. • Esta construida sobre una simple pero poderosa REST API Características Seguro: Permite realizar restricciones en el uso de recursos y acceso a los mismos. Ligero: Al compartir el mismo kernel del HOST, permite que la ejecución de contenedores sea más liviana. Escalable: Permite escalar soluciones desde el uso de simples contenedores hasta el manejo de cluster. Basado en imágenes: Permite crear contenedores basado en imágenes de una variedad de distribuciones Linux. Uso del mismo kernel: No precisa emulación de ningún tipo ya que hace uso del mismo kernel del HOST Monitoreo: permite realizar el monitoreo de recursos utilizados. Intuitivo: Por medio de su API, permite crear una experiencia simple, sencilla y clara para su interacción Gestión de Profiles: Permite la creación y administración de perfiles personalizados de grupos y contenedores individuales. Mayor Cantidad: Al disponer de una mejor administración y gestión de recursos, permite que se puedan ejecutar una mayor cantidad de contenedores. Gestión de restricciones: Permite establecer restricciones en el uso de ciertos recursos del contenedor. Gestión de Dispositivos: Permite adicionar y configurar diversos dispositivos dentro de los contenedores (USB,GPU,NICs,etc) Gestión de Red: Permite la creación y configuraciones de redes y túneles que le brindan comunicación. Gestión de Almacenamiento: Permite soportar diferentes backends, pools y volúmenes de almacenamiento. Gestión de Snapshot: Permite obtener y gestionar snapshots (instantáneas del contenedor en un determinado instante o estado). Shell de configuración: Permite configurar por medio de línea de comandos. Web de configuración: Permite configurar por medio una interfaz web. Despliegue en la Nube: Permite desplegar servicios en la nube Interacción: Permite realizar interacción entre contenedores y/o servicios.
- 17. Conceptos importantes Imagen: Es una aplicación o conjunto de aplicaciones empaquetadas conjuntamente con todos los programas necesarios para su ejecución e interacción con el usuario, sus recursos y conectividad. Contenedor: Es una instancia de una imagen, sobre la cual se pueden realizar una serie de cambios en su configuración y/o funcionalidad. Requisitos LXD para una mejor gestión de almacenamiento e interconexión de red, precisa los siguientes requisitos: $ apt install zfsutils-linux $ apt install bridge-utils Instalación Desde la versión Ubuntu 16.04, LXD viene instalado por defecto, sólo hace falta inicializarlo. En distribuciones como Debian y CentOS la instalación se la realiza por medio de snap. Inicialización Antes de poder hacer uso de todas y cada una de las bondades que representa el uso de LXD, es necesario inicializarla, aspecto que nos permite brindar los parámetros iniciales necesarios para la gestión correcta de contenedores respecto a su almacenamiento, manejo de recursos e interconectividad en la red, etc. $ lxd init Would you like to use LXD clustering? (yes/no) [default=no]: Do you want to configure a new storage pool? (yes/no) [default=yes]: Name of the new storage pool [default=default]: lxd Name of the storage backend to use (btrfs, dir, lvm, zfs) [default=zfs]: Create a new ZFS pool? (yes/no) [default=yes]: Would you like to use an existing block device? (yes/no) [default=no]: Size in GB of the new loop device (1GB minimum) [default=15GB]: Would you like to connect to a MAAS server? (yes/no) [default=no]: Would you like to create a new local network bridge? (yes/no) [default=yes]: What should the new bridge be called? [default=lxdbr0]: What IPv4 address should be used? (CIDR subnet notation, “auto” or “none”) [default=auto]: What IPv6 address should be used? (CIDR subnet notation, “auto” or “none”) [default=auto]: Would you like LXD to be available over the network? (yes/no) [default=no]: Would you like stale cached images to be updated automatically? (yes/no) [default=yes] Would you like a YAML "lxd init" preseed to be printed? (yes/no) [default=no]: Gestión de repositorios e imágenes Por defecto LXD provee 4 repositorios, donde se almacenan una diversidad de imágenes continuamente actualizadas y listas para ser utilizadas.
- 18. Listado de repositorios Listado de repositorios remotos $ lxc remote list Listado de un repositorio específico $ lxc image list images: $ lxc image list ubuntu: Listado de un repositorio por cierto valor de búsqueda $ lxc image list images: 'centos'
- 19. Listado de imágenes del repositorio local $ lxc image list Listado por tipo de arquitectura $ lxc image list amd64 Información de una imagen $ lxc image info ubuntu Fingerprint: 5206a7bf4f5399e218e134e5b1798c11eec9f88a1aef35fdb8c696e2fa9ff1a4 Size: 83.45MB Architecture: x86_64 Public: no Timestamps: Created: 2018/08/26 00:00 UTC Uploaded: 2018/08/27 01:58 UTC Expires: never Last used: 2018/08/28 13:24 UTC Properties: architecture: amd64 description: Centos 7 amd64 (20180826_02:16) os: Centos release: 7 serial: 20180826_02:16 Aliases: - centos-7 Cached: no Auto update: disabled Source: Server: https://images.linuxcontainers.org Protocol: simplestreams Alias: centos/7 Editar propiedades de una imagen $ lxc image edit ubuntu
- 20. Eliminar una imagen $ lxc image delete ubuntu Exportar una imagen $ lxc image export ubuntu . Copiar una imagen al repositorio local Copia sólo la imagen $ lxc image copy ubuntu:14.04 local: Copia la imagen con un alias $ lxc image copy ubuntu:18.04 local: --alias ubuntu18 Copia la imagen con su alias original $ lxc image copy ubuntu:18.04 local: --copy-aliases Gestión de contenedores Una vez que se tiene claro la ubicación de los repositorios y sus correspondientes imágenes, se puede proceder a gestionar y manipular los contenedores. Creación Crear y ejecutar un contenedor $ lxc launch images:centos/7 webserver Creating webserver Starting webserver Crear sin inicializar un contenedor $ lxc init images:centos/7 webserver Listado Listado de contenedores $ lxc list Listado rápido $ lxc list --fast
- 21. Información de un contenedor $ lxc info webserver Name: webserver Remote: unix:// Architecture: x86_64 Created: 2018/08/28 13:22 UTC Status: Running Type: persistent Profiles: default Pid: 7110 Ips: eth0: inet 10.37.113.122vethS9V0IO eth0: inet6 fd42:354c:7b3f:8623:216:3eff:fe6c:6c53 vethS9V0IO eth0: inet6 fe80::216:3eff:fe6c:6c53 vethS9V0IO lo: inet 127.0.0.1 lo: inet6 ::1 Resources: Processes: 11 Disk usage: root: 4.38MB CPU usage: CPU usage (in seconds): 2 Memory usage: Memory (current): 24.53MB Memory (peak): 28.88MB Network usage: lo: Bytes received: 0B Bytes sent: 0B Packets received: 0 Packets sent: 0 eth0: Bytes received: 7.41kB Bytes sent: 2.29kB Packets received: 67 Packets sent: 22 Snapshots: snap0 (taken at 2018/08/28 13:37 UTC) (stateless) snap-20180828 (taken at 2018/08/28 13:37 UTC) (stateless) Operaciones con contenedores Una vez creado el contenedor, éste puede ser tratado como un equipo independiente y sobre él mismo realizar las adecuaciones que sean necesarias acorde a las necesidades, como instalar paquetes, crear bases de datos, conectar a distintas redes, etc. Iniciar contenedor $ lxc start webserver Detener contenedor $ lxc stop webserver Pausar un contenedor $ lxc pause webserver Eliminar un contenedor $ lxc destroy webserver
- 22. Acceso a un contenedor $ lxc exec webserver bash Renombrar un contenedor $ lxc move webserver webserver01 Clonar un contenedor $ lxc copy webserver webserver10 Ejecución de comandos La ejecución de comandos no necesariamente representa que primero debamos acceder al contenedor, sino que podemos realizarlo de forma remota sin acceder al mismo. $ lxc exec webserver -- /bin/bash $ lxc exec webserver -- apt-get update $ lxc exec webserver -- ps -ef Transporte de archivos LXD permite transportar archivos desde y hacia los contenedores desde y hacia el HOST Traer archivos $ lxc file pull webserver/etc/hosts . Llevar archivos $ lxc file push hosts webserver/tmp/ Editar un archivo $ lxc file edit webserver/etc/hosts Próximamente En los próximos artículos, mostraremos aspectos más avanzados de como gestionar y personalizar contenedores Linux. Referencias [1] http://www.linuxcontainers.org
- 23. Actualmente, el mundo atraviesa por una gran ola de cambios tecnológicos donde el uso de las tecnologías libres se está difundiendo más y más y llegando a límites nunca antes vistos, razón por la cual las personas deben adaptarse y aprender día a día de la realidad que están viviendo. Una tecnología que ha copado la atención de grandes y pequeños en todos los ámbitos es la utilización de hardware libre, que permite crear entornos automatizados, prototipos, robótica educativa entre otros. En nuestro anterior número, vimos el funcionamiento de los leds y también vimos la tremenda potencia que tiene el uso de las estructuras de repetitivas y las estructuras de control dentro un programa, ahora profundizaremos un poco más, veremos nuevos componentes y nuevos ejemplos. No olvidemos nunca, ¡el único límite de nuestra imaginación somos nosotros, hagamos que ésta llegue hasta las estrellas!. Y lo más importante, es tener ganas de aprender y de crecer dentro del mundo de la robótica! Intentémoslo! Interruptor Alguna vez tuviste inquietud acerca del funcionamiento de un interruptor?, de como activa el funcionamiento de un foco dentro de nuestro hogar?, ó como funciona el timbre de nuestras casas?. Ahora descubriremos como funciona, podemos hacerlo de una manera muy simple. Los interruptores tienen la función básica de establecer un puente de conectividad, esto quiere decir, que si los presionamos logramos que el puente de conectividad se establezca y por ende exista flujo de corriente que circule a través de ambos extremos y cuando no esté presionado el circuito interno permanece abierto y no existe flujo de corriente, dicho de otra forma no existe conectividad; los ejemplos mostrados en este número de la revista tratan de mostrarte su funcionamiento. Botones una forma de simplificar las cosas Les gustan los botones?, Por ejemplo, a mi me encanta presionar botones para que estos activen una función y simplifiquen las cosas. A los botones y pulsadores se les puede encomendar activar o desactivar un conjunto de tareas, desde encender un led hasta cosas más complejas como realizar cálculos, envío de mensajes, etc.
- 24. Y si juntamos los botones con lo que ya sabemos de programación?, ¡Será algo mágico!, Por qué no lo hacemos? Programando y divirtiéndonos a la vez, todo es posible; podemos hacer un sin fín de programas que hagan uso de uno o varios botones, y éstos al ser presionados activen una serie de tareas que les encomendaremos. Encender un LED A través de un botón podrás encender un led, y con otro podrás a pagarlo, para realizar este pequeño programa necesitas: • 1 Protoboard • 1 Arduino UNO • 1 Led • 3 Resistencias • 2 botones • Jumpers Todos estos elementos conectados según el siguiente esquema: int LED=2; int BOTON01=8; int BOTON02=9; void setup() { pinMode (LED, OUTPUT); pinMode (BOTON01, INPUT); pinMode (BOTON02, INPUT); } void loop() { BOTON01 = digitalRead (8); if (BOTON01==HIGH){ digitalWrite (LED, HIGH); } else { digitalWrite (LED, LOW); } BOTON02 = digitalRead (9); if (BOTON02==HIGH) { digitalWrite (LED, LOW); } else { digitalWrite (UNO, HIGH); } } Sigamos aprendiendo! Ya vimos que prender un led a través de un botón no es muy complicado. Por qué no vamos poniéndole un poquito de dificultad a nuestro proyecto, recuerda que así podrás crecer y aprender mucho más. No te limites, recuerda que los programas que encuentras aquí solo son algunos ejemplos, y que tu puedes hacer muchos más, deja volar tu imaginación. Secuencia rebote Alguna vez escuchaste la secuencia de luz rebote?, bueno aquí te la enseño: es una secuencia de leds que se van encendiendo y apagando desde el centro hacia los extremos y viceversa; para nuestro ejemplo haremos que al presionar un botón la secuencia vaya desde el centro hacia los extremos y al presionar un segundo botón la secuencia vaya en sentido contrario cabe decir desde los extremos hacia el centro; ahora intentémoslo hacer, para realizar está secuencia necesitamos: • Protoboard • Arduino UNO • 6 leds • 2 Botones • Jumpers • 8 Resistencias
- 25. Todos estos elementos conectados según el siguiente esquema: int UNO=2; int DOS=3; int TRES=4; int CUATRO=5; int CINCO=6; int SEIS=7; int t=1000; int BOTON01=9; int BOTON02=10 void setup () { pinMode (UNO, OUTPUT); pinMode (DOS, OUTPUT); pinMode (TRES, OUTPUT); pinMode (CUATRO, OUTPUT); pinMode (CINCO, OUTPUT); pinMode (SEIS, OUTPUT); pinMode (BOTON01, INPUT); pinMode (BOTON02INPUT); } void loop() { BOTON01 = digitalRead (9); if (BOTON01==HIGH) { digitalWrite (UNO, HIGH); digitalWrite (SEIS, HIGH); delay (t); digitalWrite (UNO, LOW); digitalWrite (SEIS, LOW); delay (t); digitalWrite (DOS, HIGH); digitalWrite (CINCO, HIGH); delay (t); digitalWrite (DOS, LOW); digitalWrite (CINCO, LOW); delay (t); digitalWrite (TRES, HIGH); digitalWrite (CUATRO, HIGH); delay (t); digitalWrite (TRES, LOW); digitalWrite (CUATRO, LOW); } else { digitalWrite (UNO, LOW); digitalWrite (DOS, LOW); digitalWrite (TRES, LOW); digitalWrite (CUATRO, LOW); digitalWrite (CINCO, LOW); digitalWrite (SEIS, LOW); } BOTON02 digitalRead (10); if (BOTON02==HIGH) { digitalWrite (TRES, HIGH); digitalWrite (CUATRO, HIGH); delay (t); digitalWrite (TRES, LOW); digitalWrite (CUATRO, LOW); delay(t); digitalWrite (DOS, HIGH); digitalWrite (CINCO, HIGH); delay (t); digitalWrite (DOS, LOW); digitalWrite (CINCO, LOW); delay (t); digitalWrite (UNO, HIGH); digitalWrite (SEIS, HIGH); delay (t); digitalWrite (UNO, LOW); digitalWrite (SEIS, LOW); else{ digitalWrite (UNO, LOW); digitalWrite (DOS, LOW); digitalWrite (TRES, LOW); digitalWrite (CUATRO, LOW); digitalWrite (CINCO, LOW); digitalWrite (SEIS, LOW); } } Ahora veamos el mismo ejemplo pero con el uso de estructuras repetitivas y manejo de funciones. int i; int ADENTRO=1; int AFUERA=0; void setup() { pinMode(2,OUTPUT); pinMode(3,OUTPUT); pinMode(4,OUTPUT); pinMode(5,OUTPUT); pinMode(6,OUTPUT); pinMode(7,OUTPUT); pinMode(8,INPUT); pinMode(9,INPUT); }
- 26. void barrido (int sentido) { if (sentido==1) { for(i=7;i>=5;i--) { digitalWrite(i,HIGH); digitalWrite(8-i,HIGH); delay(100); digitalWrite(i,LOW); digitalWrite(8-i,LOW); } } else { for(i=5;i<=7;i++) { digitalWrite(i,HIGH); digitalWrite(8-i,HIGH); delay(100); digitalWrite(i,LOW); digitalWrite(8-i,LOW); } } } void loop() { a= digitalRead(BOTON01); b= digitalRead(BOTON02); if (a==HIGH) { barrido(ADENTRO); a=LOW; } if (b==HIGH) { barrido(AFUERA); b=LOW; } } Secuencia efecto barrida Alguna vez escuchaste el efecto barrida? Tal ves no, pero al hacer este programa, te darás cuenta de lo que esa frase significa. El siguiente programa esta en base a: • 1 Protoboard • 1 Arduino UNO • 10 leds • 2 Botones • 12 Resitencias • Jumpers Todos estos elementos conectados según el siguiente esquema: int a=2; int b=3; int c=4; int d=5; int e=6; int f=7; int g=8; int h=9; int i=10; int j=11; int x=1000; int BOTON01=12; int BOTON02=13; void setup () { pinMode (a, OUTPUT); pinMode (b, OUTPUT); pinMode (c, OUTPUT); pinMode (d, OUTPUT); pinMode (e, OUTPUT); pinMode (f, OUTPUT); pinMode (g, OUTPUT); pinMode (h, OUTPUT); pinMode (i, OUTPUT); pinMode (j, OUTPUT); pinMode (BOTON01, INPUT); pinMode (BOTON02, INPUT); } void loop() { BOTON01 = digitalRead (12); if (BOTON01==HIGH){ digitalWrite (a, HIGH); digitalWrite (b, LOW); digitalWrite (c, LOW); digitalWrite (d, LOW);
- 27. digitalWrite (e, LOW); digitalWrite (f, LOW); digitalWrite (g, LOW); digitalWrite (h, LOW); digitalWrite (i, LOW); digitalWrite (j, LOW); delay (x); digitalWrite (b, HIGH); digitalWrite (a, LOW); digitalWrite (c, LOW); digitalWrite (d, LOW); digitalWrite (e, LOW); digitalWrite (f, LOW); digitalWrite (g, LOW); digitalWrite (h, LOW); digitalWrite (i, LOW); digitalWrite (j, LOW); delay (x); digitalWrite (c, HIGH); digitalWrite (a, LOW); digitalWrite (b, LOW); digitalWrite (d, LOW); digitalWrite (e, LOW); digitalWrite (f, LOW); digitalWrite (g, LOW); digitalWrite (h, LOW); digitalWrite (i, LOW); digitalWrite (j, LOW); delay (x); digitalWrite (d, HIGH); digitalWrite (g, HIGH); digitalWrite (a, LOW); digitalWrite (b, LOW); digitalWrite (c, LOW); digitalWrite (e, LOW); digitalWrite (f, LOW); digitalWrite (h, LOW); digitalWrite (i, LOW); digitalWrite (j, LOW); delay (x); digitalWrite (e, HIGH); digitalWrite (a, LOW); digitalWrite (b, LOW); digitalWrite (c, LOW); digitalWrite (d, LOW); digitalWrite (f, LOW); digitalWrite (g, LOW); digitalWrite (h, LOW); digitalWrite (i, LOW); digitalWrite (j, LOW); delay (x); digitalWrite (f, HIGH); digitalWrite (a, LOW); digitalWrite (b, LOW); digitalWrite (c, LOW); digitalWrite (d, LOW); digitalWrite (e, LOW); digitalWrite (g, LOW); digitalWrite (h, LOW); digitalWrite (i, LOW); digitalWrite (j, LOW); delay(x); digitalWrite (g, HIGH); digitalWrite (a, LOW); digitalWrite (b, LOW); digitalWrite (c, LOW); digitalWrite (d, LOW); digitalWrite (e, LOW); digitalWrite (f, LOW); digitalWrite (h, LOW); digitalWrite (i, LOW); digitalWrite (j, LOW); delay(x); digitalWrite (h, HIGH); digitalWrite (a, LOW); digitalWrite (b, LOW); digitalWrite (c, LOW); digitalWrite (d, LOW); digitalWrite (e, LOW); digitalWrite (f, LOW); digitalWrite (g, LOW); digitalWrite (i, LOW); digitalWrite (j, LOW); delay(x); digitalWrite (i, HIGH); digitalWrite (a, LOW); digitalWrite (b, LOW); digitalWrite (c, LOW); digitalWrite (d, LOW); digitalWrite (e, LOW); digitalWrite (f, LOW); digitalWrite (g, LOW); digitalWrite (h, LOW); digitalWrite (j, LOW); delay(x); digitalWrite (j, HIGH); digitalWrite (a, LOW); digitalWrite (b, LOW); digitalWrite (c, LOW); digitalWrite (d, LOW); digitalWrite (e, LOW); digitalWrite (f, LOW); digitalWrite (g, LOW); digitalWrite (i, LOW); digitalWrite (h, LOW); delay(x); else{ digitalWrite (a, LOW); digitalWrite (b, LOW); digitalWrite (c, LOW); digitalWrite (d, LOW); digitalWrite (e, LOW); digitalWrite (f, LOW); digitalWrite (g, LOW); digitalWrite (h, LOW); digitalWrite (i, LOW); digitalWrite (j, LOW); } } BOTON02 = digitalRead (13); if (BOTON02==HIGH){ // Segunda vuelta digitalWrite (j, HIGH); digitalWrite (a, LOW); digitalWrite (b, LOW); digitalWrite (c, LOW); digitalWrite (d, LOW); digitalWrite (e, LOW);
- 28. digitalWrite (f, LOW); digitalWrite (g, LOW); digitalWrite (i, LOW); digitalWrite (h, LOW); delay(x); digitalWrite (i, HIGH); digitalWrite (a, LOW); digitalWrite (b, LOW); digitalWrite (c, LOW); digitalWrite (d, LOW); digitalWrite (e, LOW); digitalWrite (f, LOW); digitalWrite (g, LOW); digitalWrite (h, LOW); digitalWrite (j, LOW); delay(x); digitalWrite (h, HIGH); digitalWrite (a, LOW); digitalWrite (b, LOW); digitalWrite (c, LOW); digitalWrite (d, LOW); digitalWrite (e, LOW); digitalWrite (f, LOW); digitalWrite (g, LOW); digitalWrite (i, LOW); digitalWrite (j, LOW); delay(x); digitalWrite (g, HIGH); digitalWrite (a, LOW); digitalWrite (b, LOW); digitalWrite (c, LOW); digitalWrite (d, LOW); digitalWrite (e, LOW); digitalWrite (f, LOW); digitalWrite (h, LOW); digitalWrite (i, LOW); digitalWrite (j, LOW); delay(x); digitalWrite (f, HIGH); digitalWrite (a, LOW); digitalWrite (b, LOW); digitalWrite (c, LOW); digitalWrite (d, LOW); digitalWrite (e, LOW); digitalWrite (g, LOW); digitalWrite (h, LOW); digitalWrite (i, LOW); digitalWrite (j, LOW); delay(x); digitalWrite (e, HIGH); digitalWrite (a, LOW); digitalWrite (b, LOW); digitalWrite (c, LOW); digitalWrite (d, LOW); digitalWrite (f, LOW); digitalWrite (g, LOW); digitalWrite (h, LOW); digitalWrite (i, LOW); digitalWrite (j, LOW); delay (X); digitalWrite (d, HIGH); digitalWrite (g, HIGH); digitalWrite (a, LOW); digitalWrite (b, LOW); digitalWrite (c, LOW); digitalWrite (e, LOW); digitalWrite (f, LOW); digitalWrite (h, LOW); digitalWrite (i, LOW); digitalWrite (j, LOW); delay (x); digitalWrite (c, HIGH); digitalWrite (a, LOW); digitalWrite (b, LOW); digitalWrite (d, LOW); digitalWrite (e, LOW); digitalWrite (f, LOW); digitalWrite (g, LOW); digitalWrite (h, LOW); digitalWrite (i, LOW); digitalWrite (j, LOW); delay (x); digitalWrite (b, HIGH); digitalWrite (a, LOW); digitalWrite (c, LOW); digitalWrite (d, LOW); digitalWrite (e, LOW); digitalWrite (f, LOW); digitalWrite (g, LOW); digitalWrite (h, LOW); digitalWrite (i, LOW); digitalWrite (j, LOW); delay (x); digitalWrite (a, HIGH); digitalWrite (b, LOW); digitalWrite (c, LOW); digitalWrite (d, LOW); digitalWrite (e, LOW); digitalWrite (f, LOW); digitalWrite (g, LOW); digitalWrite (h, LOW); digitalWrite (i, LOW); digitalWrite (j, LOW); delay (x); } else { digitalWrite (a, LOW); digitalWrite (b, LOW); digitalWrite (c, LOW); digitalWrite (d, LOW); digitalWrite (e, LOW); digitalWrite (f, LOW); digitalWrite (g, LOW); digitalWrite (h, LOW); digitalWrite (i, LOW); digitalWrite (j, LOW); } } }
- 29. Ahora mostramos el mismo ejemplo pero con el uso de estructuras repetitivas y el uso de funciones. int i; int IZQUIERDA=1; int DERECHA=0; void setup() { pinMode(2,OUTPUT); pinMode(3,OUTPUT); pinMode(4,OUTPUT); pinMode(5,OUTPUT); pinMode(6,OUTPUT); pinMode(7,OUTPUT); pinMode(8,OUTPUT); pinMode(9,OUTPUT); pinMode(10,OUTPUT); pinMode(11,OUTPUT); pinMode(12,INPUT); pinMode(13,INPUT); } void barrido (int sentido) { if sentido==1 { for(i=11;i>=2;i--) { digitalWrite(i,HIGH); delay(100); digitalWrite(i,LOW); } } else { for(i=2;i<=11;i++) { digitalWrite(i,HIGH); delay(100); digitalWrite(i,LOW); } } } void loop() { a= digitalRead(BOTON01); b= digitalRead(BOTON02); if (a==HIGH) { barrido(IZQUIERDA); a=LOW; } if (b==HIGH) { barrido(DERECHA); b=LOW; } } Contador ascendente y descendente Ahora veremos como reutilizar el programa del manejo de un display de 7 segmentos, realizado en el anterior número de la revista; con un botón haremos que un contador ascienda de forma automática y con el segundo botón el contador descienda de forma automática. Para ésto necesitaremos • 1 Protoboard • 1 Arduino UNO • 1 display de 7 segmentos • 3 Resistencias • 2 botones • jumpers Todos estos elementos conectados según el siguiente esquema: int pausa=1000; int ASCIENDE=1; int DESCIENDE=0; void setup() { // Asignación de las salidas digitales pinMode(2, OUTPUT); pinMode(3, OUTPUT); pinMode(4, OUTPUT); pinMode(5, OUTPUT); pinMode(6, OUTPUT); pinMode(7, OUTPUT); pinMode(8, OUTPUT); pinMode(9,INPUT); pinMode(10,INPUT); }
- 30. //Función que enciende o apaga los segmentos según corresponda void display (int a, int b, int c, int d, int e, int f, int g) { //Se reciben 7 variables asignadas a cada segmento digitalWrite (2,a); digitalWrite (3,b); digitalWrite (4,c); digitalWrite (5,d); digitalWrite (6,e); digitalWrite (7,f); digitalWrite (8,g); } void contador (int sentido) { if sentido==1 { display (1,1,1,1,1,1,0); delay(pausa); display (0,1,1,0,0,0,0); delay(pausa); display (1,1,0,1,1,0,1); delay(pausa); display (1,1,1,1,0,0,1); delay(pausa); display (0,1,1,0,0,1,1); delay(pausa); display (1,0,1,1,0,1,1); delay(pausa); display (1,0,1,1,1,1,1); delay(pausa); display (1,1,1,0,0,0,0); delay(pausa); display (1,1,1,1,1,1,1); delay(pausa); display (1,1,1,0,0,1,1); delay(pausa); } else { display (1,1,1,0,0,1,1); delay(pausa); display (1,1,1,1,1,1,1); delay(pausa); display (1,1,1,0,0,0,0); delay(pausa); display (1,0,1,1,1,1,1); delay(pausa); display (1,0,1,1,0,1,1); delay(pausa); display (0,1,1,0,0,1,1); delay(pausa); display (1,1,1,1,0,0,1); delay(pausa); display (1,1,0,1,1,0,1); delay(pausa); display (0,1,1,0,0,0,0); delay(pausa); display (1,1,1,1,1,1,0); delay(pausa); } } void loop() { a= digitalRead(BOTON01); b= digitalRead(BOTON02); if (a==HIGH) { contador(ASCIENDE); a=LOW; } if (b==HIGH) { contador(DESCIENDE); b=LOW; } } Es algo mágico trabajar con botones, este es uno más de los muchos elementos que Arduino te permite utilizar, te gusta? Sigue intentando más proyectos, verás que aprendes más y que tu crecimiento en Arduino se hace cada vez mayor. Referencias [1] http://www.arduino.cc
- 31. La gestión de servicios TI (ITSM – IT Service Management) es la forma de aportar valor al negocio mediante soluciones de TI mediante la combinación de procesos, personas y tecnología. Una herramienta para la gestión de servicios de TI es el GLPi (en francés, Gestionnaire Libre de Parc Informatique) mediante una solución bastante robusta. Introducción GLPi es una herramienta ITSM y una aplicación web libre y de código abierto para la gestión de los sistemas de información, para el manejo y control de los cambios en tu infraestructura informática de manera sencilla, resolver problemas emergentes (Service Desk) de manera eficiente y además hace posible el control fiable sobre el presupuesto y gastos que realiza tu compañía en IT. Entre las características del GLPi están: • Administración de grandes infraestructuras de TI. • Seguimiento del ciclo de vida de los activos de TI. • Compatible con ITIL. • Inventario de activos de TI. • Uso de diferentes tipos de Plugins.
- 32. Instalación y Ejecución Como requisito debemos tener instalado Apache 2, PHP 9.2 y MySQL 5.6. Podemos bajar la versión de GLPi de https://glpi-project.org/downloads/ o de https://github.com/glpi-project/glpi/releases, se bajará el archivo glpi-9.3.tgz el cual se lo debe descomprimir dentro las carpetas de Apache e ingresar a la URL main address de Apache (ejemplo https://172.0.0.1) y se abrirá la siguiente página: Luego de escoger el idioma, seleccionamos OK y se abrirá la siguiente ventana donde se tiene los términos y condiciones para el uso de este software: A continuación, se abrirá la siguiente pantalla para elegir la opción de instalación nueva o de upgrade, seleccionamos INSTALL y se correrá la validación de los prerequisitos:
- 33. Si cumplimos con todos los requisitos, debemos elegir CONTINUE y se abrirá la ventana para parametrizar la conexión a la base de datos:
- 34. Después de llenar los tres campos de forma apropiada, escogemos CONTINUE y se abrirá la siguiente ventana, donde aparecen las bases de datos encontradas con las credenciales que se llenaron en la ventana anterior: Escogemos la base de datos que utilizaremos para el GLPi y se inicializará la base de datos con todo lo necesario: Después de configurar la base de datos se debe seleccionar CONTINUE y se abrirá la siguiente ventana, donde se pide enviar información de telemetría para poder realizar futuras mejoras, es opcional el seleccionar el poder enviar información estadística:
- 35. Por último, se desplegará la ventana de finalización de la instalación: Para el acceso al GLPi se crearon los siguientes usuarios/password por defecto: • Cuenta administradora: glpi/glpi • Cuenta técnica: tech/tech • Cuenta de usuario normal: normal/normal Una vez logueado como administrador se obtiene la siguiente pantalla:
- 36. En este ejemplo ya se crearon varios activos de TI (ASSETS) y se tiene configurado un Service Desk (ASSISTANCE) para la gestión de Tickets de Service Desk:
- 37. Adicionalmente, se puede gestionar las licencias de software: Con el GLPI se pueden gestionar todos las partes que conforman los Servicios de TI. Adicionalmente, se cuentan con reportes de “Activos de TI” y “Tickes de Service Desk”, como por ejemplo:
- 38. Plugins El GLPi se puede integrar con el Software OCS (Inventario de Activos TI) y se pueden instalar PLUGINS con distintos propósitos:
- 39. Conclusiones • Este tipo de herramienta ITSM, son de mucha ayuda para la gestión de servicios TI. • La gran variedad de Plugins disponibles para GLPi, aportan de gran manera para mejorar la gestión de servicios TI. Referencias [1] https://glpi-project.org [2] https://plugins.glpi-project.org/
- 40. Actualmente en el desarrollo moderno de aplicaciones web se utilizan distintos Frameworks que son herramientas que nos dan un esquema de trabajo y una serie de utilidades y funciones que nos facilita y nos abstrae de la construcción de aplicaciones web dinámicas. Flask es un framework minimalista escrito en Python, concebido para facilitar el desarrollo de Aplicaciones Web bajo el patrón MVC, de forma rápida y con un mínimo número de líneas de código En el anterior número de la revista creamos geistesblitze, una aplicación Web para registrar ideas con Flask. La aplicación carece de operaciones para poder actualizar o borrar las ideas y es (a propósito) lo más simple posible, mientras muestra lo fácil que es crear una aplicación Web en Flask usando un base de datos a través de SQLAlchemy. Queremos implementar una interfaz más moderna, que será el “Frontend”, de una aplicación de una sola página en Javascript que consumirá los servicios REST del “Backend” que implementará la aplicación Web en Flask. Para eso, antes tenemos que convertir las vistas de nuestra aplicación en servicios REST que acepten y respondan usando JSON. Además de crear una autorización compatible con el uso de los servicios independientemente de una página Web y de acuerdo a los principios que definen a una interfaz REST. En una próxima edición cerraremos la serie, creando la interfaz usando jQuery. geistesblitze v2 El primer paso es deshacernos de las plantillas y las vistas que generan páginas Web en base a ellas, y crear una interfaz REST, que ofrezca los servicios y responda usando JSON, para: • registrar usuarios • añadir ideas • listar todas las ideas • listar una idea • actualizar una idea • eliminar una idea • obtener un token. El desarrollo de la aplicación se puede seguir en GitHub, en la rama v2 [1]
- 41. Transferencia de Estado Representacional – REST Transferencia de estado representacional, o REST por su sigla en ingles, es un estilo de arquitectura de software para sistemas Web. Sus orígenes se remontan a la tesis de doctorado de Roy Fielding en el año 2000, y se ha convertido en los últimos años en una especie de lengua franca entre desarrolladores. Actualmente REST se usa en un sentido más amplio al referido en la tesis de Fielding para describir cualquier interfaz que utilice directamente HTTP y sus métodos, para obtener datos o indicar la ejecución de operaciones sobre los datos en cualquier formato, ya sea XML o JSON. Los aspectos más importantes de una interfaz REST son: • es un protocolo en que cada mensaje HTTP contiene toda la información necesaria, • se hace uso de los diferentes métodos POST, GET, PUT y DELETE de HTTP para crear, leer, actualizar o borrar, respectivamente los recursos. • cada recurso es direccionable únicamente a través de su identificador de recursos uniforme, o URI (uniform resource identifier). Servicios Los servicios se comunicarán con el Frontend usando JSON. Recibirán requests en JSON y responderán también en JSON, es decir los parámetros son elementos de un objeto JSON. Registrar usuarios La vista para registrar a nuevos usuarios utiliza el método post de HTTP y acepta el nombre del usuario y su contraseña como elementos de un objeto JSON. Si no se proporciona el nombre de usuario o la contraseña, se devuelve un error 400 “Bad Request” y si el usuario ya existe se devuelve un error 409 “Conflict”. Luego de crear un nuevo usuario, se devuelve en id y el nombre de usuario en un objeto JSON con el estatus 201 “Created”. @app.route('/api/users', methods=['POST']) def register_user(): username = request.json.get('username') password = request.json.get('password') if username is None or password is None: abort(400) if User.query.filter_by(username=username).first() is not None: abort(409) user = User(username=username, password=password) db.session.add(user) db.session.commit() return jsonify(dict(id=user.id, username=user.username)), 201 La clave no es almacenada directamente, sino a través de un “hash”. En la clase User hay métodos para generar un hash en base a la contraseña que es almacenado en lugar de la contraseña original (texto plano), verificar si la contraseña es correcta, es decir si el hash de la contraseña corresponde al almacenado y para generar un token.
- 42. Verificar la existencia de un usuario Para poder verificar que el usuario ha sido creado, podemos usar un servicio que no requiere ningún tipo de autorización adicional, utilizando el método GET de HTTP, que acepta el ID del usuario como parámetro parte del URL y nos devuelve el id y el nombre de el usuario. @app.route('/api/users/<int:user_id>') def get_user(user_id): user = User.query.get(user_id) if not user: abort(400) return jsonify(dict(id=user.id, username=user.username)) Ahora que tenemos la posibilidad de registrar nuevas y nuevos usuarios, vamos a necesitar una función para verificar que la contraseña es correcta y almacenar al usuario en el objeto global g. @auth.verify_password def verify_password(username_or_token, password): user = User.verify_auth_token(username_or_token) if not user: user = User.query.filter_by(username=username_or_token).first() if not user or not user.verify_password(password): return False g.user = user return True Generar un token Para poder acceder al resto de la interfaz REST vamos a usar un token, que será utilizado para crear, cambiar, listar y borrar las ideas que vayamos a tener. @app.route('/api/token') @auth.login_required def get_auth_token(): token = g.user.generate_auth_token() return jsonify(dict(token=token.decode('ascii'))) Añadir una idea Para añadir una idea vamos a utilizar el método post de HTTP. Acepta el nombre y la descripción de la idea como elementos JSON. La respuesta serán simplemente el ID, el nombre y la descripción de la idea que acabamos de crear y el estatus 201 “Created”. @app.route('/api/ideas/', methods=['POST']) @auth.login_required def add_idea(): """adds a new idea.""" name = request.json.get('name') description = request.json.get('description') idea = Idea(name=name, description=description) idea.user = g.user db.session.add(idea) db.session.commit()
- 43. return jsonify(dict(id=idea.id, name=idea.name, description=idea.description)), 201 Actualizar una idea Para actualizar una idea, es decir cambiar el nombre o la descripción de la misma, vamos a utilizar el método PUT de HTTP. Acepta el nombre y la descripción de la idea como elementos JSON. Si la idea que queremos cambiar no existe, devolveremos el error 404 “Not Found”, y si la idea que queremos cambiar le pertenece a otro usuario, devolveremos el error 403 “Forbidden”. Una vez cambiada la idea, devolveremos el id, el nombre y la descripción de la idea con el estatus 201, “Created”. @app.route('/api/ideas/<int:idea_id>', methods=['PUT']) @auth.login_required def update_idea(idea_id): idea = Idea.query.filter_by(id=idea_id).first() name = request.json.get('name') description = request.json.get('description') if not idea: abort(404) if idea.user_id != g.user.id: abort(403) idea.name = name idea.description = description db.session.add(idea) db.session.commit() return jsonify(dict(id=idea.id, name=idea.name, description=idea.description)), 201 Listar las ideas Para obtener la lista de ideas utilizaremos el método GET de HTTP y devolveremos una lista con todas las idea propias. @app.route('/api/ideas/') @auth.login_required def get_ideas(): """"gets all the ideas of the current user.""" ideas = [dict(id=idea.id, name=idea.name, description=idea.description) for idea in Idea.query.filter_by(user=g.user).all()] return jsonify(ideas) Obtener los detalles de una idea Para obtener los detalles de una idea, tenemos que verificar que la idea exista y sea del usuario, en caso contrario devolveremos el error 404 “Not found” o 403 “Forbidden”. @app.route('/api/ideas/<int:idea_id>') @auth.login_required def get_idea(idea_id): idea = Idea.query.filter_by(id=idea_id).first()
- 44. if not idea: abort(404) if idea.user_id != g.user.id: abort(403) return jsonify(dict(id=idea.id, name=idea.name, description=idea.description)) Eliminar una idea Para eliminar una idea utilizaremos el método DELETE de HTTP. En caso de que la idea no exista, devolveremos el error 404 “Not Found”, y si la idea no es del usuario, devolveremos el error 403 “Forbidden”. Una vez eliminada la idea responderemos con el código de estatus 204, “No Content” y sin datos adicionales. @app.route('/api/ideas/<int:idea_id>', methods=['DELETE']) @auth.login_required def delete_idea(idea_id): idea = Idea.query.filter_by(id=idea_id).first() if not idea: abort(404) if idea.user_id != g.user.id: abort(403) db.session.delete(idea) db.session.commit() return "", 204 Los servicios en acción Para probar que nuestra aplicación funciona podemos utilizar por ejemplo podemos usar httpie[2]. (venv) $ pip install httpie Luego de arrancar la aplicación en una terminal usando el entorno virtual, podemos probar los servicios desde otra terminal.
- 45. Registrar usuarios Verificar la existencia de un usuario Generar un token
- 46. Añadir una idea Actualizar una idea Listar las ideas
- 47. Obtener los detalles de una idea Eliminar una idea Las opciones para la interfaz (en Javascript) que consumirá los servicios REST son numerosas, desde soluciones que “están de moda” como Angular[3], React[4] y Vue.js[5] hasta soluciones más simples como jQuery[6]. Inicialmente pensé en usar Angular o Vue.js, un poco para satisfacer mi propia curiosidad, pero al ver lo necesario para tener un entorno funcionando, antes de escribir una sola línea de Javascript me hizo buscar una solución más simple: jQuery. Referencias [1] https://github.com/nnrcschmdt/geistesblitze [2] https://httpie.org/ [3] https://angular.io/ [4] https://reactjs.org/ [5] https://vuejs.org/ [6] https://jquery.com/
