Bases Fisicas
- 1. FUNDAMENTOS FÍSICOS Y APLICACIONES DE LA ECOGRAFÍA
- 2. INTRODUCCIÓN La ecografía puede definirse como un medio diagn ó stico m é dico basado en las imágenes obtenidas mediante el procesamiento de los ecos reflejados por las estructuras corporales, gracias a la acción de pulsos de ondas ultrasónicas. Basa su funcionamiento teórico en el efecto Doppler.
- 3. Se utilizan para ver el funcionamiento de los órganos internos, examinar partes del cuerpo, evaluar el desarrollo del feto, etc.
- 5. HISTORIA DE LA ECOGRAFÍA - Animales que usan el ultrasonido como medio de orientación, defensa, etc. - 1883 => A parece el silbato de Galton, usado para controlar perros. - 1912 => Se comienzan a usar los ecos ultrasónicos para detectar objetos sumergidos. - 1917 => Primer generador piezoeléctrico de ultrasonido .

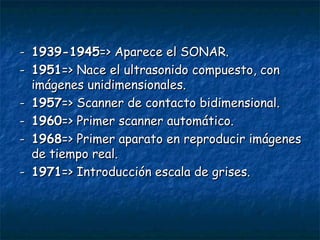

- 6. - 1939-1945 => Aparece el SONAR. - 1951 => Nace el ultrasonido compuesto , con imágenes unidimensionales . - 1957 => S c a nner de contacto bidimensional. - 1960 => Primer scanner automático. - 1968 => Primer aparato en reproducir imágenes de tiempo real. - 1971 => Introducción escala de grises.
- 7. - 1982 => Desarrollo del Doppler a color en imagen bidimensional. - 1983 => Comercialización del Doppler a color. - Se digitalizan los equipos. - 1994 =>Post - proceso en color para imágenes diagnósticas ecográficas. - En la actualidad se obtienen imágenes tridimensionales.

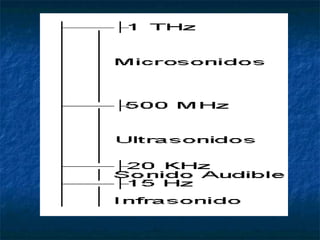

- 8. B ASES FÍSICAS DE LA ECOGRAFÍA - La ecografía puede definirse como un medio diagnostico medico basado en las imágenes obtenidas mediante el procesamiento de los ecos reflejados por las estructuras corporales, gracias a la acción de pulsos de ondas ultrasónicas. - El Sonido es una sucesi ó n de ondas mec á nicas producto de la vibraci ó n de mol é culas en un medio el á stico. - El ultrasonido supera la frecuencia del sonido audible por el hombre, que es unos 20.000 ciclos/s (20KHz). - Las frecuencias utilizadas en medicina van de 1 a 10 MHz (1MHz =1000KHz).
- 10. Los ultrasonidos se pueden obtener por: - Magneto-constricción :cambio reversible de longitud que se produce en una varilla o tubo cuando se introduce en un campo magnético paralelo a su longitud, haciendo que la varilla vibre longitudinalmente. Las ondas se emiten por los extremos de las varillas. Este método no se utiliza en medicina actualmente debido a que las propiedades físicas de la varilla limitan la frecuencia.
- 11. Efecto piezoeléctrico : Efecto descubierto por Pierre y Jacques Curie en 1880, consiste en la producción de potenciales eléctricos por parte de ciertos cristale cuando estos se comprimen. Si en lugar de comprimir al cristal se lo somete a la acción de corrientes eléctricas oscilantes dirigidas al eje eléctrico del cristal, este vibra generando un sonido cuya frecuencia es igual a la de la corriente eléctrica como consecuencia de las compresiones y dilataciones periódicas sufridas. El cristal emisortiene otra característica que es el efecto de resonancia, es decir, que el cristal vibra con una frecuencia característica.

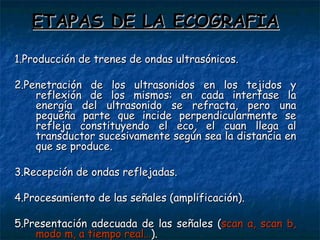

- 12. E TAPAS DE LA ECOGRAFÍA 1.Producción de trenes de ondas ultrasónicos. 2.Penetración de los ultrasonidos en los tejidos y reflexión de los mismos: en cada interfase la energía del ultrasonido se refracta, pero una pequeña parte que incide perpendicularmente se refleja constituyendo el eco, el cuan llega al transductor sucesivamente según sea la distancia en que se produce. 3.Recepción de ondas reflejadas. 4.Procesamiento de las señales (amplificación). 5.Presentación adecuada de las señales ( scan a, scan b, modo m, a tiempo real… ).
- 13. Métodos diagnósticos del eco pulsado - Scan A : sistema de eco pulsado compuesto por un generador, que estimula al transmisor y al generador de barrido, y un receptor, que recoge los ecos devueltos. - Scan B : equipos que presentan una sección anatómica del paciente mediante la agrupación de un gran número de líneas A contenidas en el plano de corte.
- 14. - Modo M : se utiliza para registrar movimientos de estructuras. Un registro de tiempo-posición representa cómo varía una línea de eco A en función del tiempo. - Técnica de tiempo real : el ojo recibe la impresión de que se trata de una imagen en movimiento, similar a la que se obtiene en la fluoroscopia de rayos x.

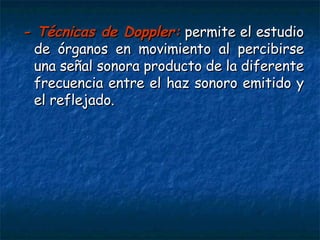

- 15. - Técnicas de Doppler: permite el estudio de órganos en movimiento al percibirse una señal sonora producto de la diferente frecuencia entre el haz sonoro emitido y el reflejado.

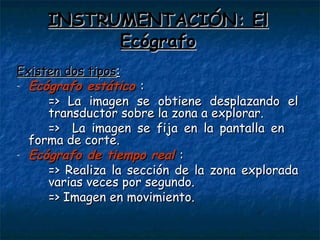

- 16. INSTRUMENTACIÓN: El Ecógrafo Existen dos tipos : Ecógrafo estático : => La imagen se obtiene desplazando el transductor sobre la zona a explorar. => La imagen se fija en la pantalla en forma de corte. Ecógrafo de tiempo real : => Realiza la sección de la zona explorada varias veces por segundo. => Imagen en movimiento.
- 17. Partes del ec ó gra f o : * Sonda exploratoria o transductor : => Recoge la información mediante la emisión de pulsos de ultrasonidos. => Recoge los ecos que emiten dichos pulsos cuando chocan con interfases reflectantes, al atravesar distintos medios físicos.

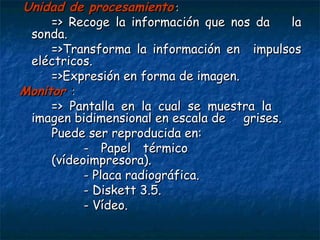

- 18. Unidad de procesamiento : => Recoge la información que nos da la sonda. =>Transforma la información en impulsos eléctricos. =>Expresión en forma de imagen. Monitor : => Pantalla en la cual se muestra la imagen bidimensional en escala de grises. Puede ser reproducida en: - Papel térmico (vídeoimpresora). - Placa radiográfica. - Diskett 3.5. - Vídeo.
- 19. Ecógrafo
- 20. TIPOS DE SONDAS - Lineales : => Emiten haces paralelos formando un imagen rectangular. => Se usa para el estudio de estructuras superficiales: músculos, tendones, mama, tiroides, etc. => Frecuencia de trabajo: 7.5-13MHz hasta 20MHz.
- 21. LINEALES
- 22. - Sectoriales : => Efectúa barrido mediante haces radiados, formando una imagen triangular o en abanico. => Se usa en exploraciones cardiacas y abdominales. => Frecuencia de trabajo: 3.5-5MHz.
- 23. SECTORIALES

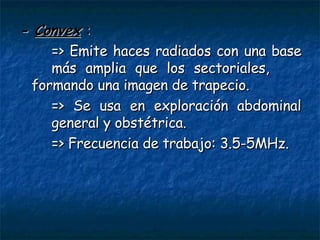

- 24. - Convex : => Emite haces radiados con una base más amplia que los sectoriales, formando una imagen de trapecio. => Se usa en exploración abdominal general y obstétrica. => Frecuencia de trabajo: 3.5-5MHz.
- 25. CONVEX

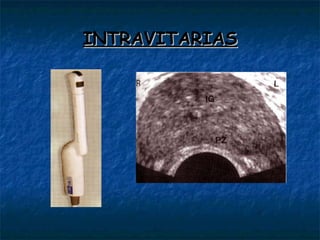

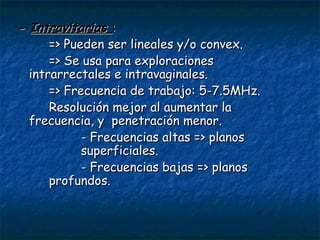

- 26. - Intravitarias : => Pueden ser lineales y/o convex. => Se usa para exploraciones intrarrectales e intravaginales. => Frecuencia de trabajo: 5-7.5MHz. Resolución mejor al aumentar la frecuencia, y penetración menor. - Frecuencias altas => planos superficiales. - Frecuencias bajas => planos profundos.
- 27. INTRAVITARIAS
- 28. REALIZACIÓN ECOGRAFÍA 1- Se unta una sustancia parecida a un gel en la zona del cuerpo que va a someterse a la ecografía, actuando el gel como conductor. 2- Utilizando un transductor, se envía el ultrasonido a través del cuerpo del paciente.
- 29. 3- El sonido del transductor se refleja en las estructuras del interior del cuerpo, y la información de los sonidos es analizada por una computadora. 4- La computadora entonces crea una imagen de estas estructuras en una pantalla.
- 31. Ecografía 3D
- 32. APLICACIONES Principalmente su uso se relaciona a la rama de medicina. Tienen una gran importancia para la solución de diversas enfermedades.
- 33. => Exploración de órganos internos: - Hígado. - Riñones. - Bazo. - Corazón. - Ganglios linfáticos. => En oftalmología (frecuencias altas). => Tratar hemorragias subcraneales .
- 35. => Ginecología: - Detectar embarazos problemáticos con fiabilidad. - Estudiar la evolución del embrión. - Detectar cáncer y tumores de ovarios. - Producción de imágenes del feto durante el embarazo.
- 36. -Realización de ecografía para estudiar la evolución del feto.
- 38. - Toma de biopsias de forma precisa. - Permite evaluar caudal circulatorio. - Evaluar vasos sanguíneos, en especial el cordón umbilical. - Destruir tejido enfermo. - Reparar tejido dañado.
- 40. - Diagnóstico de quistes. - Veterinaria: prevención y resolución de enfermedades.
- 41. EFECTOS BIOLÓGICOS *Los ultrasonidos pueden modificar la materia, mediante dos mecanismos: ø Mecanismo Térmico : - Por el calor que produce la absorción de la energía del ultrasonido. - Es totalmente despreciable. ø Mecanismo de “Cavitación ”: -La Resonancia => aumento de la presión y tª de las cavidades con gas y líquido => alteración tensión superficial.
- 43. BIBLIOGRAFÍA Ecografía 3D, Nelson. - Ecografía Doppler clínica, Allan. Doppler color, Krebs. Doppler en obstetricia, Carrera. www.bme.es. www.gtesemergen.com. www.drgdiaz.com.
