u n i d a d 1
© MACMILLAN Profesional
El motor térmico.
Clasificación y elementos
constructivos
u n i d a d
1

u n i d a d 1

u n i d a d 1
Clasificación de los motores en función
de la energía que transforman
Un motor es toda máquina capaz de transformar cualquier tipo de
energía en energía mecánica.

u n i d a d 1
Motores térmicos de combustión
Los motores térmicos queman combustible para aprovechar la
energía liberada en forma de calor y transformarla en energía
mecánica o movimiento.

u n i d a d 1
Motores de combustión interna (MCI)
En los motores de combustión interna el fluido que realiza el
trabajo es el mismo que experimenta la combustión.

u n i d a d 1
Motores volumétricos de combustión interna
En los motores volumétricos de combustión interna, el trabajo
es realizado por un fluido que actúa sobre elementos móviles que
ocupan un volumen variable, siempre acotado por un valor máximo
y otro mínimo.
Ventajas de los rotativos Inconvenientes de los rotativos
– Tamaño reducido para igual
potencia.
– Producen menos vibraciones.
– No hay cambios en el sentido de
giro, por lo que los esfuerzos
mecánicos son menores.
– Problemas para controlar las
emisiones de escape.
– Elevados costes de producción.
– Problemas de estanqueidad que
derivan en elevado mantenimiento.
– Elevado consumo de aceite.

u n i d a d 1
Motores alternativos de combustión interna
Los motores alternativos son los motores de combustión interna
con más aplicaciones debido a que son muy versátiles, abarcan
potencias desde 0,1 kW a 32 MW, tienen un rendimiento bastante
aceptable y pueden usar combustibles de alto poder calorífico.
Automoción Otros usos
– Transporte por carretera.
– Maquinaria agrícola y de obras.
– Trenes y barcos.
– Pequeños aviones.
– Generación de energía
eléctrica.
– Accionamiento industrial:
bombas, compresores, cintas
transportadoras, etc.

u n i d a d 1

u n i d a d 1
La refrigeración de los motores es necesaria para mantener dentro
de unos márgenes aceptables los límites de temperatura de los
materiales, el engrase de las piezas y las dilataciones térmicas.

u n i d a d 1
Motores volumétricos alternativos

u n i d a d 1
Clasificación de los elementos constructivos del motor

u n i d a d 1
Elementos estructurales o fijos del motor
Los elementos estructurales o fijos del motor son piezas que
sirven de alojamiento, soporte y guiado a las partes motrices del
motor.

u n i d a d 1

u n i d a d 1
La culata es la pieza que cierra el bloque por su parte superior. La
culata y el bloque van unidos por sus superficies perfectamente
planas con interposición de una junta, llamada junta de culata, que
se caracteriza por su diseño tecnológico. Están unidos por unos
pernos roscados que aseguran la estanqueidad entre culata y
bloque.

u n i d a d 1
La tapa de culata o de balancines es la que se encarga de hacer
el cierre estanco de la parte alta de la culata.

u n i d a d 1
El cárter es la tapa que cierra el bloque motor por su parte inferior
de forma estanca. Tiene la misión de hacer de depósito de aceite,
refrigerándolo ligeramente. Alberga el tapón de vaciado para
realizar el cambio de aceite y puede alojar sensores de
temperatura, nivel de aceite, etc.

u n i d a d 1

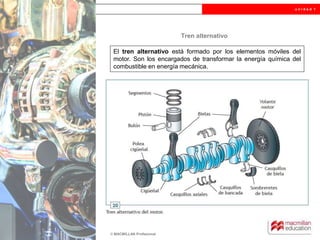

Tren alternativo
El tren alternativo está formado por los elementos móviles del
motor. Son los encargados de transformar la energía química del
combustible en energía mecánica.

u n i d a d 1
Tren alternativo: pistón o émbolo

u n i d a d 1
Tren alternativo: segmentos

u n i d a d 1
Tren alternativo: bulón
El bulón es el eje a través del cual se unen el pistón y el pie de la
biela. Por él se transmite toda la fuerza de la combustión.

u n i d a d 1
Tren alternativo: bielas
La biela es la pieza que transmite la fuerza del pistón al cigüeñal y
es clave en la transformación del movimiento lineal alternativo del
pistón en un movimiento de rotación del cigüeñal.

u n i d a d 1
Tren alternativo: cigüeñal
El cigüeñal es un árbol motriz, donde se albergan tantos codos
como cilindros tenga el motor. La fuerza de la combustión que
recibe a través de las bielas se convierte en un par que hace girar
al cigüeñal.

u n i d a d 1
Tren alternativo: casquillos de fricción o semicojinetes
Los casquillos de fricción o semicojinetes son elementos que se
interponen entre las muñequillas de bancada del cigüeñal y la
bancada propiamente dicha y entre las muñequillas de biela del
cigüeñal y las bielas. Su misión es reducir el coeficiente de fricción
entre estas piezas y, por consiguiente, eliminar temperaturas
elevadas y desgastes.

u n i d a d 1
Tren alternativo: volante motor
El volante motor es la pieza encargada de almacenar energía
cinética de las carreras de trabajo o motrices y cederla en las
carreras no motrices. Para ello tiene que tener una masa
importante.

u n i d a d 1
Mecanismos y circuitos auxiliares

u n i d a d 1

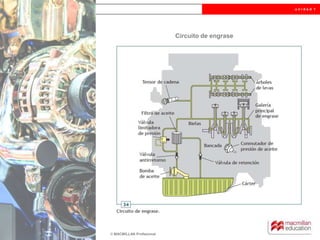

Circuito de engrase

u n i d a d 1
Circuito de refrigeración
