ADMINISTRACIÓN DEL
MANTENIMIENTO Y
SEGURIDAD DE
INSTALACIONES
ELÉCTRICAS
Dr. Dorindo Elam Cárdenas Estrada
P.E., NFPA, IEEE, IAAI, CFPS, DEA, Ph.D., SNI,
PostDoc Fellow

MANTENIMIENTO
ELÉCTRICO
Conjunto de acciones oportunas, continúas y
permanentes dirigidas a prever y asegurar el
funcionamiento normal, la eficiencia y la buena
apariencia de equipos eléctricos.
Dr. Dorindo Elam Cárdenas, CFPS, IAAI

TIPOS DE MANTENIMIENTO
ELÉCTRICO
• Mantenimiento rutinario: Este sistema nace en Japón y fue desarrollado
por primera vez en 1969 en la empresa japonesa DENSO del
grupo Toyota la cual se extendió por Japón durante los años 70, luego
inicia su implementación fuera de Japón a partir de los años 80 es una
actividad diaria y consiste en una serie de tareas, tales como: toma de
datos, inspecciones visuales, limpieza, lubricación y reapriete de tornillos
en equipos, máquinas e instalaciones en servicio; como así también el
cuidado y limpieza de los espacios comunes y no comunes del área de
mantenimiento. El personal que lo práctica no requiere de mucha
especialización técnica pero informa novedades de todo tipo.
• Mantenimiento correctivo: Es un mantenimiento simple, que consiste en
reparar la avería producida y es aplicable a equipos que permiten la
interrupción operativa en cualquier momento, sin importar el tiempo de
interrupción y sin afectar la seguridad del personal o bienes.
• Mantenimiento programado: Este método se basa en tener un programa
de acción por falla de fiabilidad ocasional para un equipo determinado y
en la oportunidad de detención.
• Mantenimiento preventivo: Se realiza retirando la máquina o equipo del
servicio operativo para realizar inspecciones y sustituir (o no)
componentes de acuerdo a una programación planificada y organizada
con antelación. este tipo de mantenimiento es muy ventajoso.
• Mantenimiento predictivo: Este tipo de mantenimiento, permite un
adecuado control por la mayor frecuencia de inspecciones estando la
máquina o equipo en funcionamiento, que es la forma adecuada de
obtener datos concretos para el fin determinado de solucionar fallas.
3

JUSTIFICACIÓN
• El Mantenimiento Eléctrico permite detectar fallas que
comienzan a gestarse y que pueden producir en el futuro
cercano o a mediano plazo una parada de una planta
y/o un siniestro afectando a personas e instalaciones. Esto
permite la reducción de los tiempos de parada al
minimizar la probabilidad de salidas de servicio imprevistas,
no programadas, gracias a su aporte en cuanto a la
planificación de las reparaciones y del mantenimiento. Los
beneficios de reducción de costos incluyen ahorros de
energía, protección de los equipos, velocidad de
inspección y diagnóstico, verificación rápida y sencilla de
la reparación.
La aplicación del mantenimiento se verá reflejada en:
• Los costos de la producción.
• La calidad de los diferentes servicios.
• La capacidad operacional.
• La capacidad de respuesta ante situaciones de cambio.
• El uso de los medios de protección física.
4

OBJETIVOS
• Reducir las paradas imprevistas de los diferentes equipos.
• Lograr que los equipos funcionen ininterrumpidamente y con
eficiencia.
• Llevar a cabo una inspección sistemática de todas las
instalaciones, con intervalos de control para detectar
oportunamente cualquier desgaste o rotura.
• Mantener permanentemente los equipos e instalaciones, en su
mejor estado para evitar los tiempos de parada que
aumentan los costos.
• Efectuar las reparaciones de emergencia lo más pronto
posible.
• Prolongar la vida útil de los equipos e instalaciones al máximo.
• Conservar los bienes productivos en condiciones seguras y
preestablecidas de operación.
• Gestionar el mantenimiento para que incluya todos los
aspectos relativos dirigidos al departamento de
Mantenimiento Eléctrico.
• Definir políticas de mantenimiento de calidad y seguridad.
• Clasificar los equipos en función de su importancia y qué
modelo de mantenimiento debe ser aplicable a cada equipo.
5

FUNCIONES
Funciones primarias
• Mantener, reparar y revisar los equipos.
• Modificar, instalar, remover equipos defectuosos.
• Desarrollar programas de mantenimiento preventivo y
programado.
• Selección y entrenamiento del personal.
Funciones secundarias
• Asesorar la compra de los nuevos equipos.
• Hacer pedidos de repuestos y herramientas.
• Mantener los equipos de seguridad y demás sistemas
de protección.
• Llevar la contabilidad e inventario de los equipos.
6

ETAPAS DE ORGANIZACIÓN Y
EJECUCIÓN
Para poder garantizar la disponibilidad operacional de
equipos eléctricos, el mantenimiento debe ser ejecutado de
manera continua y permanente a través de planes y
objetivos precisos y claramente definidos. Teniendo en
cuenta los siguientes términos:
• Acciones: Las acciones más importantes de
mantenimiento eléctrico son: planificación, programación,
ejecución, supervisión y control.
Partes:
• Continuas: Que duran o se hacen sin interrupciones.
• Permanentes: Con una duración constante.
• Predecir: Conocer, deducir lo que ha de suceder.
• Asegurar: Establecer, fijar sólidamente, preservar de daños
a las personas y equipos.
• Funcionamiento: velar por la buena operación de los
equipos.
7

EPM – MEP: MANTENIMIENTO
ELÉCTRICO PREVENTIVO
Un programa administrado para la inspección, pruebas,
análisis y servicios de sistemas y equipos eléctricos, con el
propósito de mantener la operación y la producción seguras,
mediante la reducción, o la eliminación de las interrupciones
del sistema o la avería de los equipos
8

CLASIFICACIÓN DE VOLTAJES EN
MANTENIMIENTO
Aunque ya conocemos los sistemas de voltaje de ingeniería
eléctrica, en mantenimiento se suele hacer referencia solamente a:
Alto Voltaje
Bajo Voltaje
Alto voltaje. Voltaje superior a 600, 660 o 1000 V, según diversos cuerpos de
estándares. El NEC solía considerar que 'alto voltaje' era superior a 600 V, pero
cambió el criterio a 1000 V en 2014. Para algunos propósitos, especialmente
como lo usan las empresas de servicios eléctricos, el voltaje medio se define
como una categoría por encima del bajo voltaje y por debajo del alto voltaje . Así,
por ejemplo, de acuerdo con la norma IEEE 1585, la tensión media está entre 1
kV y 35 kV, con un voltaje alto superior a 35 kV. Mientras tanto, de acuerdo con
ANSI C84.1, el alto voltaje no comienza sino hasta 69 kV como mínimo.
9

CLASIFICACIÓN DE VOLTAJES
NOMINALES
10
Clasificación ANSI/NFPA Clasificación IEC
Clase de voltaje niveles de tensión Clase de voltaje niveles de tensión
Bajo voltaje < 1000 V Extra bajo voltaje < 50 VAC rms
< 120 VDC
Medio voltaje 1 k <V< 100 kV Bajo voltaje 50<VAC rms< 1000
120<VDC<1500
Alto voltaje (100-230) kV Alto voltaje > 1000 VAC rms
> 1500 VDC
Extra alto voltaje (230-1000)kV
Ultra alto voltaje >1000 kV
Clasificación BS
Clase de voltaje niveles
Extra bajo voltaje < 50 VAC rms
< 120 VDC
Bajo voltaje 50-1000 VAC o 120-1500 VDC (entre
fases)
50-600 VAC o 120-900 VDC (fase a
tierra)
Alto voltaje > 1000 VAC rms
> 1500 VDC

CLASIFICACIÓN DE VOLTAJES
PANAMÁ
11
En PANAMÁ
Clase de Voltaje Voltaje Nominal
Bajo voltaje Sistemas monofásicos 120 120/240
Sistemas trifásicos 208Y/120-240/120 –LL a LN
240∆, 480Y/277, 480∆, 600 ∆.
Medio voltaje (600 V a 115 kV) 2400, 4160/2400Y, 4160, 4800, 6900,
8320Y/4800, 12000Y/6930, 12470Y/7200,
13200Y/7620, 13800Y/7970, 13800.
20780Y/12000, 22860Y/13200, 23000∆,
24940Y/14400, 34500Y/19920, 34500∆, 46000∆,
69000∆.
Alto voltaje (115 kV a 230 kV) 115000, 138000, 161000, 230000.

CÓDIGO DE COLORES PARA
CONDUCTORES AISLADOS SEGÚN
NFPA/NEMA/ANSI

GENERALIDAD DE LOS SISTEMAS
DE TRANSMISIÓN Y DE VOLTAJE
Sistema monofásico:
Para evitar la corriente a través de tierra necesariamente tengo que poner otra línea entre las dos
tierras del circuito. De este modo evitaremos o reduciremos lo que se conoce como voltaje de paso
13

Sistema monofásico (equivalencia de circuitería):
2 líneas y 1 cantidad de potencia transferida (Sᵩ)
Con factor de transmisión de potencia por línea:
Relación de pérdidas P por S transferida:
El factor de transmisión de potencia por línea es determinante en la primera
aproximación de costos de instalación y mantenimiento de los sistemas
eléctricos
14
lin
S
S
lineas
Stotal
5
.
0
2
1
#


S
RI
S
P 2
2


Sistema bifásico (balanceado):
• Con 2 líneas y 2 cantidades de potencia monofásica transferida (Sᵩ)
• Los voltajes de las dos fases deben ser idénticos en magnitud y estar desfasados 180º
entre ellos.
• Las cargas por fase deben ser igualmente.
• Por estabilidad, seguridad y limitar los voltajes de paso, la línea de neutro debe ser
añadida.
15

Sistema bifásico (balanceado):
Véase que la relación de pérdidas disminuye al 50% de las pérdidas por potencia transmitida
que se tenían en el caso monofásico; por lo que podría indicarse que la eficiencia energética de
esta transmisión es el doble de la del caso monofásico.
16
lin
S
S
lineas
Stotal
667
.
0
3
2
#


S
RI
S
RI
S
P 2
2
2
2



Sistema trifásico (balanceado):
• Mayormente se trata de que los sistemas trifásicos sean
balanceados. Para que el sistema sea balanceado debe
cumplirse que:
• Las magnitudes de voltajes de las tres fases sean idénticas.
• Los ángulos de desfase entre las tres fases deben ser 120
grados.
• Las tres impedancias de carga de cada fase deben ser
idénticas.
17

Sistema trifásico (balanceado):
Nótese que para la relación de pérdidas, cualquier sistema polifásico tendrá el factor
18
lin
S
S
lineas
Stotal
75
.
0
4
3
#


S
RI
S
RI
S
P 2
2
3
3


S
RI 2

Otros sistemas polifásicos (balanceados) - tetrafásico:
• Para que el sistema sea balanceado debe cumplirse que:
• Los ángulos de desfase entre las fases deben ser 90 grados.
• Las cuatro impedancias de carga de cada fase deben ser
idénticas.
19

Otros sistemas polifásicos (balanceados) - tetrafásico:
Referencia de voltaje de línea a la fase A:
20
lin
S
S
lineas
Stotal
80
.
0
5
4
#


 
2 45º
AB A A
V V 
  

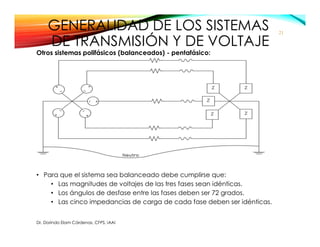

Otros sistemas polifásicos (balanceados) - pentafásico:
• Para que el sistema sea balanceado debe cumplirse que:
• Los ángulos de desfase entre las fases deben ser 72 grados.
• Las cinco impedancias de carga de cada fase deben ser idénticas.
21

Otros sistemas polifásicos (balanceados) - pentafásico:
Referencia de voltaje de línea a la fase A:
22
lin
S
S
lineas
Stotal
83
.
0
6
5
#


 
(5 5)2
54º
2
AB A A
V V 

  

Otros sistemas polifásicos (balanceados) – n-fásicos:
23
# 1
total
S nS
lineas n


0
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1
0 1 2 3 4 5 6 7 8
FACTOR DE TRANSMISION POR LÍNEA VS
CANTIDAD DE FASES
