Mecánica de Fluidos
Introducción

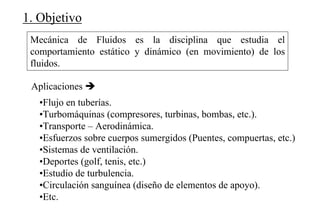

1. Objetivo
Mecánica de Fluidos es la disciplina que estudia el
comportamiento estático y dinámico (en movimiento) de los
fluidos.
•Flujo en tuberías.
•Turbomáquinas (compresores, turbinas, bombas, etc.).
•Transporte – Aerodinámica.
•Esfuerzos sobre cuerpos sumergidos (Puentes, compuertas, etc.)
•Sistemas de ventilación.
•Deportes (golf, tenis, etc.)
•Estudio de turbulencia.
•Circulación sanguínea (diseño de elementos de apoyo).
•Etc.
Aplicaciones

Análisis en mecánica de fluido se basa en la aplicación de las leyes
fundamentales que gobiernan el movimiento:
• Conservación de masa.
• Segunda ley de movimiento de Newton.
• Principio de cantidad de movimiento angular.
• Primera ley de la termodinámica.
• Segunda ley de la termodinámica.
Además se utilizan otras relaciones para describir el comportamiento
de las propiedades físicas de los fluidos:
• Ecuaciones de estado
• Relaciones de propiedades con variables de
estado (p,T).
• etc.

2. Definición de Fluido
Un Fluido se define como cualquier sustancia que se deforma en
forma continua cuando se ejerce sobre ella un esfuerzo de corte
o cizalle, independiente de la magnitud del esfuerzo.
Se diferencian de los sólidos en su estructura molecular.
Sólidos: Materia con gran densidad molecular y fuerzas
intermoleculares cohesivas fuertes mantienen la forma y son
difíciles de deformar.
Líquidos: Menor densidad molecular y fuerzas intermoleculares
cohesivas que los sólidos mayor libertad de movimiento
molecular. Ocupan un volumen fijo e independiente del recipiente
que los contenga.

Gases: Menor densidad molecular que los líquidos. Fuerzas
intermoleculares despreciables fácilmente deformables,
compresibles y llenan el volumen del recipiente que los contiene.
Análisis no se realiza a nivel molecular sino describiendo el valor
macroscópico de las distintas variables de interés (velocidad,
aceleración, presión, etc.) en un volumen pequeño (infinitesimal)
con un gran número de moléculas partícula fluida.
Mecánica de fluidos Mecánica de medios continuos, es decir,
tanto las propiedades del fluido como las variables del flujo varían
en forma continua entre dos puntos de un mismo fluido y en la
interfaz entre dos fluidos (sólido-líquido p.ej.).
Hipótesis básicas:

Medio continuo partículas fluidas en contacto con las demás a
través de la superficie que encierra la partícula. Lo anterior indica
por ejemplo que las fuerzas en un medio continuo se transmiten de
un lugar a otro del fluido a través de los esfuerzos presentes entre
en las superficies de contacto. Además estos esfuerzos deben ser
continuos (iguales) entre dos superficies adyacentes.

3. Sistema de unidades
Se utilizará preferentemente el sistema internacional de unidades SI.
- Magnitudes básicas
- Magnitudes derivadas

- Múltiplos y fracciones
- Conversión

4. Propiedades
4.1 Densidad ρ:
Masa (m) por unidad de volumen (V)
Dimensiones
Unidades
Sistema internacional
3
ft
slug
Sistema gravitacional británico

En general la densidad depende de la presión y la temperatura:
βT, βp: coeficientes de compresibilidad isotérmico e isobárico
respectivamente.
Líquidos:
Gases:
Gases ideales
Gases no ideales

Relación entre la densidad y la presión en un proceso de
expansión o compresión depende de la naturaleza del proceso:
Proceso isotérmico (T=cte.)
Proceso isoentrópico (s=cte.)
Densidad del aire: Aire es una mezcla de gases y contiene una
cantidad de vapor de agua que depende de la presión y la
temperatura:

4.2 Volumen específico, υ:
Volumen por unidad de Masa
4.3 Peso específico, γ:
Peso por unidad de Volumen
4.4 Gravedad específica, SG: Relación entre la densidad del fluido
y la densidad del agua a una temperatura dada (4ºC):

4.5 Compresibilidad, Módulo de compresibilidad Ev:
Ev= 2.21 [GPa] Agua (20ºC); Ev ≈ p (Aire)
4.6 Velocidad del sonido, c: Velocidad de propagación de una onda
de presión o acústica en un medio.
Líquidos
Gases
Suponiendo el proceso de propagación como isoentrópico

4.7 Presión de vapor
4.8 Tensión superficial
Propiedad de los fluidos (fuerza por unidad de longitud) que resulta
de las fuerzas de atracción molecular y aparece por lo tanto solo en
la interfaz entre dos elementos con diferentes densidades (sólido-
líquido; líquido-gas, etc.) Capilaridad.
Presión de equilibrio que se alcanza sobre un líquido cuando este es
colocado en un recipiente cerrado e inicialmente al vacío.
La presión de vapor depende fuertemente de la temperatura y
aumenta con ella (actividad molecular).
Presión a la cual esta sometido un líquido = Presión de vapor Se
produce la ebullición del líquido Cavitación.

4.9 Viscosidad:
La resistencia que ofrece un fluido para deformarse depende de
la velocidad de deformación y de una propiedad del fluido
llamada viscosidad.
Viscosidad dinámica, µ:
Se obtiene:
Como constante de proporcionalidad se introduce la viscosidad
dinámica

U/b es la velocidad angular de deformación o variación temporal del
ángulo δβ (velocidad angular de ab)
Esfuerzo:
Elemento diferencial
Ley de viscosidad de Newton

Viscosidad dinámica es una propiedad característica del fluido y
depende de la temperatura y la presión
La unidad de la viscosidad en el SI es el Pascalsegundo [Pa·s]
La relación funcional entre la viscosidad y la velocidad de
deformación permite hacer la siguiente clasificación:
- Fluidos newtonianos: la viscosidad dinámica es independiente de
la velocidad de deformación relación lineal entre el esfuerzo
aplicado y la velocidad de deformación

- Fluidos no newtonianos: la viscosidad dinámica no es
independiente de la velocidad de deformación
Viscosidad cinemática, ν:

Dependencia de la viscosidad con la temperatura:
La resistencia a la deformación depende de:
- cohesión molecular (predominante en líquidos) que
disminuye con la temperatura.
- rapidez de transferencia de cantidad de movimiento que
aumenta con la temperatura (predominante en gases)

5. Conceptos básicos
5.1 Campo de velocidades, perfil de velocidades
El campo de velocidades el la representación vectorial de la
velocidad de una partícula fluida genérica del flujo. En general el
campo de velocidades dependerá, además de la posición (x,y,z),
del tiempo (t). Como es un campo vectorial se puede escribir en
términos de tres componentes escalares u,v,w
Un flujo se puede clasificar en uni-, bi- y tridimensional
dependiendo del número de coordenadas espaciales (x,y,z)
requeridas para especificar el campo de velocidades.
Un flujo se dice permanente si las propiedades del flujo como del
fluido no varían en el tiempo.

El perfil de velocidades es la representación del campo de
velocidades en una superficie normal al flujo sobre todo el
sistema.
Flujo uniforme perfil de velocidades es constante en una
superficie normal al flujo.

5.2 Campo de tensiones o esfuerzos
Fuerzas:
•Volumen fuerzas gravitacionales (Peso).
•Superficiales actúan en los bordes de contacto entre dos
superficies.
Esfuerzos:
•Fuerzas por unidad de superficie (Fuerzas superficiales).
•Se transmiten a través del medio.
•Escalares.

5.3 Descripción y clasificación
Mecánica de Fluidos
No viscosos
Ideales
Viscosos
Compresible Incompresible
Laminar Turbulento
Interno Externo

Fluidos ideales y fluidos viscosos
Fluidos ideales (µ=0)
- Flujos en los cuales los efectos de la viscosidad son
despreciables.
- No existirán esfuerzos de corte (ley de viscosidad de
Newton).
- Esfuerzos normales persisten.
- Las partículas fluidas no se deforman.
Fluidos viscosos
- Efectos de la viscosidad no son despreciables.
- Existirán esfuerzos de corte.
- Deformación de las partículas fluidas.

Flujo laminar y turbulento
Flujo laminar: Estructura del flujo es caracterizada por un
movimiento suave en láminas o capas. No existe mezcla
macroscópica entre las distintas capas de fluido (solo la causada
por difusión molecular microscópica).
Flujo turbulento: Estructura del flujo es caracterizada por un
movimiento aleatorio y tridimensional de las partículas en
superposición al movimiento principal del flujo. Existe, por lo
tanto, una rápida mezcla macroscópica entre las distintas capas de
fluido.
