Conductividad, unidades de medida y equipos de medicion.pptx

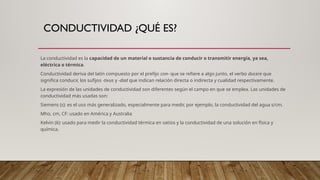

- 2. CONDUCTIVIDAD ¿QUÉ ES? La conductividad es la capacidad de un material o sustancia de conducir o transmitir energía, ya sea, eléctrica o térmica. Conductividad deriva del latín compuesto por el prefijo con- que se refiere a algo junto, el verbo ducere que significa conducir, los sufijos -tivus y -dad que indican relación directa o indirecta y cualidad respectivamente. La expresión de las unidades de conductividad son diferentes según el campo en que se emplea. Las unidades de conductividad más usadas son: Siemens (s): es el uso más generalizado, especialmente para medir, por ejemplo, la conductividad del agua s/cm. Mho, cm, CF: usado en América y Australia Kelvin (k): usado para medir la conductividad térmica en vatios y la conductividad de una solución en física y química.
- 3. TIPOS DE CONDUCTIVIDAD • Conductividad eléctrica: La conductividad eléctrica es la capacidad de un material de transmitir o transportar energía eléctrica. Lo contrario de conductividad eléctrica es resistencia eléctrica. • Conductividad térmica: La conductividad térmica se refiere a las propiedades que poseen los cuerpos para conducir o transmitir calor. Es un proceso de transferencia de energía cinética entre las moléculas que forman un objeto.

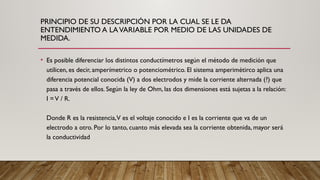

- 4. PRINCIPIO DE SU DESCRIPCIÓN POR LA CUAL SE LE DA ENTENDIMIENTO A LAVARIABLE POR MEDIO DE LAS UNIDADES DE MEDIDA. • Es posible diferenciar los distintos conductímetros según el método de medición que utilicen, es decir, amperímetrico o potenciométrico. El sistema amperimétirco aplica una diferencia potencial conocida (V) a dos electrodos y mide la corriente alternada (?) que pasa a través de ellos. Según la ley de Ohm, las dos dimensiones está sujetas a la relación: I =V / R. Donde R es la resistencia,V es el voltaje conocido e I es la corriente que va de un electrodo a otro. Por lo tanto, cuanto más elevada sea la corriente obtenida, mayor será la conductividad
- 5. UNIDADES DE MEDIDA • La conductividad es inversa de la resistividad (símbolo ρ); por tanto, y su unidad es el S/m (siemens por metro) o . Usualmente, la magnitud de la conductividad es la proporcionalidad entre el campo eléctrico “E” y la densidad de corriente de conducción “J”

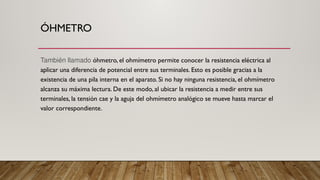

- 7. ÓHMETRO También llamado óhmetro, el ohmímetro permite conocer la resistencia eléctrica al aplicar una diferencia de potencial entre sus terminales. Esto es posible gracias a la existencia de una pila interna en el aparato. Si no hay ninguna resistencia, el ohmímetro alcanza su máxima lectura. De este modo, al ubicar la resistencia a medir entre sus terminales, la tensión cae y la aguja del ohmímetro analógico se mueve hasta marcar el valor correspondiente.
- 8. PARTES DE UN ÓHMETRO 1. Pantalla LCD 2. Selector de funciones. 3. Hendidura de entrada positiva 10 A. 4. Hendidura de entrada negativa COM 5. Hendidura de entrada positiva 6. Tecla de modo. 7. Tecla de rango de medición. 8. Tecla de memoria de valores. 9. Tecla de medición relativa. Símbolos que aparecen en pantalla del óhmetro: AC DC - Corriente o tensión alterna / continua BAT - Batería vacía AUTO - Selección de rango automática ├ - Modo de prueba de diodos - Símbolo de control de paso HOLD - Memoria de valores ºC, ºF, nF,Hz, V,A, M, Ω - Unidades
- 9. FORMA DE USO Para realizar una medición de la corriente DC/AC con el óhmetro debe de seguir los siguientes pasos: 1. Debe de conectar el cable de comprobación negro en la hendidura COM (4) del óhmetro y el cable de comprobación rojo en la hendidura de entrada positiva 10 A (3) o la hendidura de entrada positiva mA / uA (5) según las necesidades de medición. 2. Tiene que seleccionar el rango de medición en el óhmetro 10 A, mA o bien uA con el selector de funciones (2) dependiendo de las necesidades de medición. 3. Seleccione AC o DC con la tecla Mode del óhmetro (6). 4. Debe de mantener los cables de comprobación del óhmetro en los correspondientes puntos a comprobar. 5. A continuación puede leer el valor de corriente en la pantalla del óhmetro. En caso de permutación de la polaridad DC aparece el símbolo (-) antepuesto al valor de medición.
- 10. • Para realizar una medición de la tensión DC/AC con el óhmetro debe de seguir estos pasos: 1.Tiene que conectar el cable de comprobación negro en la hendidura COM (4) del óhmetro y el cable de comprobación rojo en la hendidura de entrada positiva (5). 2.Debe colocar el selector de funciones (2) en la posición V del óhmetro. 3.Seleccione AC o DC con la tecla Mode del óhmetro (6). 4.Mantenga los cables de comprobación del óhmetro en los correspondientes puntos de comprobación. 5.Puede leer el valor de tensión en la pantalla del óhmetro y en caso de permutación de la polaridad DC aparece el símbolo (-) antepuesto el valor de medición.
- 11. FORMA DE LECTURA • Si utiliza un ohmímetro de ajuste automático o de ajuste manual, la lectura aparecerá de forma similar a esto; (ejemplo: .826 k). Un valor que contenga la letra "k" a continuación del número requerirá que el valor se convierta a un número completo. La letra "k" significa 1.000. Para convertir la lectura a un número completo, cambie la coma del número decimal por un punto. Utilizando nuestro ejemplo, al mover la coma tres espacios hacia la derecha, el número se convierte en 826,00 o 826 ohmios de resistencia en el circuito. Probemos con otro ejemplo: convertir la lectura de 1,026k a un número completo.Al seguir las reglas y cambiar la coma por un punto, la lectura sería 1.026,00 o 1.026 ohmios de resistencia. • La unidad de medida para la resistencia es el ohm ( ) u ohmio. Ω
- 12. TIPOS DE ÓHMETRO • Óhmetro Digital Un Óhmetro digital por lo general resulta ser un poco más preciso que su contraparte analógico, la única diferencia destacable es que este posee una pantalla LCD con la cual se pueden ver más datos que los que podría mostrar un instrumento analógico.
- 13. • Óhmetro analógico Este instrumento al igual que la mayoría de los instrumentos analógicos poseen una aguja con la cual muestran el valor medidor en una escala graduada, en este caso la escala esta definida para Ohms. • Óhmetro de precisión Un óhmetro de precisión posee cuatro terminales, los cuales se denominan como contactos Kelvin. Dos de las terminales llevan la corriente constante desde el medidor a la resistencia, mientras que los otros dos permiten la medida del voltaje directamente entre terminales de la misma, con esto se resuelve un problema que se generaría debido a la posible caída de tensión del instrumento.
- 14. GALVANÓMETRO • El galvanómetro es un instrumento de medición eléctrica que se utiliza para determinar y detectar la intensidad y también el sentido de una corriente eléctrica. Para esto aprovechan la desviación que una aguja magnética produce.
- 15. COMO FUNCIONA UN GALVANÓMETRO El funcionamiento de un galvanómetro se basa en una aguja indicadora que se conecta mediante un resorte al eje de una bobina rectangular, la cual se encuentra suspendida gracias al efecto de dos polos opuestos de un imán permanente. La corriente que se quiere medir comienza a circular por la bobina rectangular plana. Esta bobina al encontrarse entre un campo magnético de un imán permanente comienza a girar sobre un eje vertical, haciendo desenroscar el resorte en espiral. Este movimiento es proporcional a la corriente que pasa por la bobina, haciendo que el movimiento de la aguja también lo sea. Con una escala apropiada la aguja marcara el valor de la corriente.A continuación dejamos un vídeo que explica y muestra como funciona un galvanómetro.
- 16. PARTES DE UN GALVANÓMETRO • Aguja: Indica el valor de la corriente sobre una escala. • Escala: Contiene valores sobre los cuales la aguja indica la medida de la corriente. • Resorte en espiral: Hace la unión entre la aguja y la bobina. Permite que el movimiento de la bobina se conecte con la aguja. • Bobina rectangular: Son los hilos conductores por donde circula la corriente a medir. • Imanes permanentes: Generan un campo magnético que hace mover la bobina de forma proporcional a la corriente.
- 18. TIPOS DE GALVANÓMETROS Existen dos tipos de galvanómetro según el mecanismos interno. Estos son: • Imán móvil: En este caso la aguja esta conectada a los imanes que son los que se mueven cuando la corriente comienza a circular por la bobina, que en este caso es fija. • Cuadro móvil: Es el tipo de galvanómetro que desarrollamos en los párrafos anteriores. En este caso la aguja esta conectada a la bobina que gira cuando la corriente comienza a circular por ella.
- 19. FORMA DE USO • Para medir la intensidad de una corriente eléctrica se conecta en paralelo con el galvanómetro una resistencia de bajo valor llamada "shunt" y de esta manera el instrumento puede medir intensidades elevadas con muy poca caída de tensión, ya que el amperímetro se conecta en serie con el circuito.
- 20. FORMA DE LECTURA • El funcionamiento de un galvanómetro se basa en una aguja indicadora que se conecta mediante un resorte al eje de una bobina rectangular, la cual se encuentra suspendida gracias al efecto de dos polos opuestos de un imán permanente. La corriente que se quiere medir comienza a circular por la bobina rectangular plana. • La escala del galvanómetro está calibrada directamente en ohmios, ya que en aplicación de la ley de Ohm, al ser el voltaje de la batería fijo, la intensidad circulante a través del galvanómetro sólo va a depender del valor de la resistencia bajo medida.
- 21. VOLTÍMETRO ¿QUÉ ES? Un voltímetro es un instrumento de medición que se utiliza para medir la diferencia de potencial eléctrico, también conocido como voltaje, entre dos puntos en una corriente eléctrica. El voltaje se conoce como la energía potencial eléctrica por unidad de carga, es responsable de la conducción de una corriente de un electrón a otro electrón. Se mide la cantidad de carga eléctrica positiva a medida que entre un punto dentro de un circuito eléctrico y luego mide la entrada negativa a medida que pasa a través de otro punto. En términos técnicos, los voltímetros son considerados como amperímetros, esto es porque miden la corriente eléctrica en lugar de la tensión. El voltaje solamente se mide cuando la corriente eléctrica se transmite en el circuito eléctrico a través de la resistencia. Los voltímetros originalmente eran galvanómetros, también se le conocen como multímetros porque también miden la resistencia y la corriente.
- 22. ¿QUÉ PARTES TIENE UN VOLTÍMETRO? Un voltímetro tiene tres partes que usted necesita saber antes de que puedas utilizarlo: • Terminal de entrada positivo (normalmente color rojo). • Terminal de entrada negativo (generalmente color negro). • Muestra, donde puedes encontrar los resultados de la medición: Si es analógico tendrás que leer los resultados de una escala. Si es digital, los resultados se mostrarán como una lectura en una pantalla LCD o LED.
- 23. ¿QUÉ FUNCIONES TIENE UN VOLTÍMETRO? • La mayoría de voltímetros tienen al menos estas funciones: • Mediciones y ensayos precisos para una variedad de aparatos electrónicos. • Mide los voltajes. • Mide la corriente continua. • Mide la continuidad. • Mide la resistencia. • Mide los transistores. • Prueba la batería.
- 24. ¿CÓMO FUNCIONA UNVOLTÍMETRO? • Dos cables se utilizan: un cable (el color rojo) está conectado desde el terminal positivo del voltímetro, al extremo positivo de la batería. El otro cable (el color negro) se conecta desde el terminal negativo en el voltímetro hasta el punto negativo de la batería. Poner el medidor de voltaje correcto, el voltaje del voltímetro tienes que ser superior al aparato, pero lo más cercano posible.
- 26. FORMA DE LECTURA DE UNVOLTÍMETRO En general, laV indica el voltaje, una línea ondulada indica la corriente alterna (que se halla en los circuitos domésticos) y una línea recta o punteada indica la corriente directa (que se halla en la mayoría de las baterías). Su unidad de medida es el voltio, sus múltiplos como el mega voltio y el kilovoltio, y los submúltiplos como el milivoltio y micro voltio.
- 27. AMPERÍMETRO ¿QUÉ ES? Un amperímetro en términos generales, es un simple galvanómetro (instrumento para detectar pequeñas cantidades de corriente), con una resistencia en paralelo, llamada "resistencia shunt". El amperímetro se utiliza para medir la intensidad de las corrientes eléctricas. Disponiendo de una gama de resistencias shunt, se puede disponer de un amperímetro con varios rangos o intervalos de medición.
- 28. PARTES DE UN AMPERÍMETRO • Galvanómetro. • Resistencias: Son de diferentes escalas según el amperímetro que se use y la medición a realizar. Están conectadas en paralelo a la bobina; de esta manera la corriente pasa también con ellas, reteniendo la mayoría de la corriente y dejando que solo una parte pase por la bobina y se utilice en la medición.
- 29. TIPOS DE AMPERÍMETROS Según su construcción y mecanismo de funcionamiento, los amperímetros se dividen en los siguientes tipos:
- 30. AMPERÍMETROS ANALÓGICOS Térmicos: Basándose en la ley de Joule, que establece que la corriente produce calor y que este es proporcional al cuadrado de la corriente, utilizan la dilatación de materiales conductores para la medición de flujo eléctrico. En este tipo de amperímetros, la corriente pasa a través de la resistencia, la cual se calienta al pasar la corriente por ella, y esta energía transmitida se registra en un par termoeléctrico conectado al galvanómetro, que es quien realiza la medición.
- 31. • Electromecánicos: En este caso, el amperímetro funciona mediante el mecanismo de magnetismo entre bobinas e imanes. Dentro de esta clasificación de amperímetros hay varios tipos: de bobina o imán móviles, ferromagnéticos (de hierro móvil) o electrodinámicos.
- 32. AMPERÍMETROS DIGITALES • Pinza amperométrica: Es el modelo más utilizado por profesionales del campo, ya que es ligero, digital y mide la corriente a través de una conexión de gancho, por lo que no se requiere abrir el circuito. Funciona de manera digital y registra la medición según el campo magnético que se genera por el paso de corriente eléctrica.
- 33. FORMA DE LECTURA Encienda el dispositivo eléctrico . La pantalla amperímetro mostrará la cantidad de corriente que pasa en el dispositivo. Anote la corriente, que se mostrará en amperios (amperios) . Por ejemplo , una lectura de " 1.02 " indicaría una y dos centésimas de amperio , y esto sería una lectura normal de un dispositivo de la casa . Si usted tiene un amperímetro analógico, leer el número donde la aguja desviada está apuntando. Un amperímetro analógico utiliza una aguja a través de una carátula para mostrar la cantidad de corriente presente en un dispositivo eléctrico. Asegúrese de que está justo encima de la aguja para evitar el error de paralaje . Algunos medidores de amplificadores analógicos tienen una superficie de espejo curvado en la cara del dial . La unidad de medida que se utiliza es el amper.
- 34. FORMA DE USO • Para medir la corriente que circula por un circuito se tiene que conectar el amperímetro en serie con la fuente de alimentación y con el receptor de corriente. Así, toda la corriente que circula entre esos dos puntos va a pasar antes por el amperímetro.
