Curso_Electricos_2011.ppt
- 1. Curso : Instalaciones Eléctricas Objetivos : Realizar instalaciones eléctricas de alumbrado y tareas de mantención y reposición de dispositivos electricos y artefactos de un circuito electrico de acuerdo a normas.
- 2. Contenidos : • 1.- Introducción a la eléctricidad • 2.- Herramientas y equipos utilizados en circuitos e instalaciónes eléctricas • 3.- Conductores eléctricos • 4.- Simbología de circuitos e instalaciónes eléctricas • 5.- Circuitos eléctricos • 6.- Enchufes eléctricos • 7.- Interruptores eléctricos unipolares (9/12) • 8.- Interruptores eléctricos bipolares (9/15) • 9.- Interruptores eléctricos triple (9/32) • 10.- Interruptores eléctricos de escalera (9/24) • 11.- Tubos y molduras de PVC utilizados en instalaciónes eléctricas • 12.- Interruptores automáticos y diferenciales • 13.- Tableros eléctricos • 14.- Fluorescentes • 15.- Diseñar un plano eléctrico domiciliario • 16.- Armar y desarrollar interruptores y enchufes eléctricos
- 3. • Metodología : • 1.- Trabajo Práctico en taller y en módulos • 2.- Trabajos individuales y en equipos • Evaluación : • Asistencia 96 % • Desarrollo de actividades practicas donde demuestren habilidades y competencias. • CERTIFICACIÓN : Todos los participantes que aprueben el proceso reciben certificación.
- 4. Introducción : Como trabajar con eléctricidad • La energía eléctrica es extremadamente útil y sencilla de usar, pero también es potencialmente peligrosa y letal. • Accidentes de origen eléctricos : - Daños personales - VIVIENDAS QUEMADAS POR SOBRE CARGAS - Casas quemadas por corto circuitos - Laboratorios explotados a causas de un corto circuito.
- 5. La mayoría de estos accidentes ocurren por : • Imprudencia de los usuarios • No aplicar correctamente los elementos adecuados considerados en el proyecto eléctrico • No poseer un programa actualizado de mantenciones preventivas y correctivas • Realizar instalaciónes inseguras • Desgaste de materiales en uso. • Etc, Etc.
- 6. Pero, Que es la Electricidad : • La electricidad es una forma de energía que se produce como resultado de atracciones y repulsiones de una diminutas partículas llamadas electrónes libres, que existen en los átomos de ciertos materiales.
- 7. Como se produce la electricidad Existen actualmente muchos métodos para generar voltaje y producir corrientes eléctricas. • - Baterías • - Alternadores • - Dínamos • - Reactores • - Paneles solares • - Centrales eléctricas
- 8. Por ejemplo : • - Las baterías son dos electrodos que se sumergen en una pasta llamada electrilito, se produce una reacción química y dan origen a cargas eléctricas opuestas, apareciendo un voltaje en sus extremos. Este tipo de eléctricidad se denomina corriente continua. (DC ó CC)
- 9. • Los alternadores, por su parte convierten energía mecánica en eléctrica, constan de un elemento giratorio (rotor) accionado por una turbina y que al girar dentro de una campo magnético, induce en sus terminales de salida un determinado voltaje. Este tipo de eléctricida se denomina corriente alterna (AC)
- 10. • Obs. : • Los alternadores producen el 95 % de la energía eléctrica que se consume el todo el mundo. • La disponibilidad de fuentes para producir eléctricidad es un elemento clave del progreso industrial, el bienestar del hombre y la prosperidad de un país. • Otras fuentes de energía son : - La energía del viento - El movimiento de las olas - La fusión átomica.
- 11. Reglas Básicas de seguridad • Las siguientes reglas y recomendaciones generales le ayudaran a prevenir su trabajo eléctrico. Su aplicación oportuna puede salvar su vida o la de otras personas y su omisión puede causar quemaduras, choques eléctricos, incendios u otros daños.
- 12. • No asuma nunca a priori que un circuito esta desenergizado. • Si esta completamente seguro sobre como proceder ante un problema de electricidad, hágalo, si tiene alguna duda, revea el problema , antes de continuar • No elimine de las tomas (enchufes) los alambres de tierra de las instalaciones y aparatos eléctricos. • Use herramientas, equipos y aparatos de protección aprobados y apropiados (lentes, guantes, zapatos, cascos, etc.) • No utilice instalaciones provisoría más de dos veces. • No trabaje : - En zonas humedas - Con bajos niveles de iluminación - Sobre equipos ó circuitos complicados hasta estar seguro de comprender bien como funciona y haya localizado los puntos potenciales de peligro - Si no tiene las habilidades para utilizar herramientas básicas, o seguir instrucciones escritas.
- 13. HERRAMIENTAS DEL ELECTRICISTA Probador de fase ó busca polo El buscapolo : es una herramienta que permite verificar si un determinado cable o conductor, presenta diferencia de potencial (tensión) con respecto a la tierra física (por ejemplo, en los toma-corriente domiciliarios, individualiza que cable es la "fase" o "vivo"). El empleo de probador de fase Como comprobador de tensión. La punta no aislada del prueba fase se mantiene en contacto con el punto que se desea examinar, y con el dedo se toca el contacto metálico de otro extremo. Si el punto tiene voltaje, circula una pequeña corriente (inofensiva) a través del Prueba fase, que hace que se ilumine una lámpara de neón incorporada.
- 14. HERRAMIENTAS DEL ELECTRICISTA Las herramientas son muy importantes en las instalaciones ya que estas facilitan el trabajo y permiten la excelencia de este, a continuación describiremos algunas de ellas. Para el correcto uso de los alicates, así como prevenir accidentes o daños, se deben tomaren cuenta los siguientes aspectos: a) Todas las herramientas deben tener los mangos debidamente aislados. b) No se deben usar como herramientas de golpe. c) No deben usarse para apretar o aflojar tornillos y tuercas, pues se corre el riesgo de dañar la herramienta, pero sobre todo la tuerca o el tornillo. d) Mantenerlos limpios y aceitarlos periódicamente. e) No mojarlos y mantenerlos siempre secos para evitar que estos se oxiden.

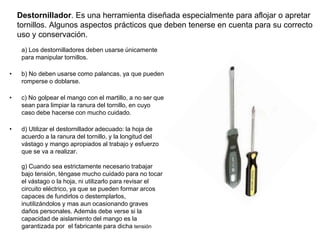

- 15. Destornillador. Es una herramienta diseñada especialmente para aflojar o apretar tornillos. Algunos aspectos prácticos que deben tenerse en cuenta para su correcto uso y conservación. a) Los destornilladores deben usarse únicamente para manipular tornillos. • b) No deben usarse como palancas, ya que pueden romperse o doblarse. • c) No golpear el mango con el martillo, a no ser que sean para limpiar la ranura del tornillo, en cuyo caso debe hacerse con mucho cuidado. • d) Utilizar el destornillador adecuado: la hoja de acuerdo a la ranura del tornillo, y la longitud del vástago y mango apropiados al trabajo y esfuerzo que se va a realizar. g) Cuando sea estrictamente necesario trabajar bajo tensión, téngase mucho cuidado para no tocar el vástago o la hoja, ni utilizarlo para revisar el circuito eléctrico, ya que se pueden formar arcos capaces de fundirlos o destemplarlos, inutilizándolos y mas aun ocasionando graves daños personales. Además debe verse si la capacidad de aislamiento del mango es la garantizada por el fabricante para dicha tensión
- 16. Pinzas pelacables Cortar y pelar el forro aislante del cable. Posee agujeros para distintos calibres de cables, sin dañarlo. Para el electricista de Instalaciones residenciales resulta muchas veces más práctico y útil el uso de una cuchilla, especialmente cuando se trata de quitar el aislante de los conductores, cortar la cinta aislante, limpiar los conductores, etc.
- 17. El Multímetro (Tester) • De todas las herramientas y equipos que un electricista pueda poseer en su banco o maletín de trabajo, probablemente sea el más útil. • Con él, se pueden realizar mediciones de voltaje, corrientes y resistencia, realizar pruebas de continuidad, etc. • Para ello, sólo debe poner el selector en la posición correcta.
- 18. Uniones y Empalmes con cables
- 21. EMPALME TRENZADO
- 22. Empalme en T ó Derivación
- 23. Conductores Electricos En general, un conductor eléctrico está compuesto por 3 partes : • El alma, o elemento conductor • El aislamiento • Las cubiertas protectoras
- 24. El alma o elemento conductor • Su objetivo único es servir de camino a la energía eléctrica desde las Centrales Generadoras a los centros de distribución (subestaciones, redes y empalmes), para alimentar a los diferentes centros de consumo (industriales, grupos habitacionales, etc.).
- 25. De la forma cómo esté constituida esta alma depende la clasificación de los conductores eléctricos. Así tenemos: • Alambre: Conductor eléctrico cuya alma conductora está formada por un solo elemento o hilo conductor. Se emplea en líneas aéreas, como conductor desnudo o aislado, en instalaciones eléctricas a la intemperie, en ductos o directamente sobre aisladores.
- 26. • Cable: Conductor eléctrico cuya alma conductora está formada por una serie de hilos conductores o alambres de baja sección, lo que le otorga una gran flexibilidad.
- 27. Según número de conductores • Monoconductor: Conductor eléctrico con una sola alma conductora, con aislación y con o sin cubierta protectora.
- 28. Multiconductor: • Conductor de dos o más almas conductoras aisladas entre sí, envuelta cada una por su respectiva capa de aislación y con una o más cubiertas
- 29. CLASIFICACIÓN DE LOS CONDUCTORES ELÉCTRICOS • La parte más importante de un sistema de alimentación eléctrica está constituida por conductores. Al evaluar un proyecto, ya sea de poder, de control o de información, deben respetarse ciertos parámetros imprescindibles para la especificación del cableado - Voltaje del sistema, tipo (CC o CA), fases y neutro - Corriente o potencia a suministrar. - Temperatura de servicio, temperatura ambiente - Tipo de instalación, (dimensiones) - Sobrecargas - Tipo de aislación. - Cubierta protectora.
- 30. NORMAS • En Chile, el organismo encargado de fiscalizar el cumplimiento de las disposiciones legales, reglamentarias y normativas, sobre generación, producción, almacenamiento, transporte y distribución eléctrica, buscando que las operaciones y el uso de este recurso no constituyan peligro para las personas, es la Superintendencia de Electricidad y Combustibles, SEC.
- 31. Transmisión en baja tensión • Se entenderá por baja tensión aquella que distribuya o genere energía eléctrica con una tensión nominal menor a los 1000 Voltios, en el caso de corriente alterna. • En la NCh Elec 4/2003, se especifican las condiciones mínimas de seguridad que deben cumplir las instalaciones electricas de consumo. En esta norma se explicitan claramente todas las características que se deben respetar en instalaciones. En particular, las condiciones de uso de los distintos tipos de conductores se señalan en las tablas a continuación:
- 32. Características y Condiciones de Uso de Conductores Aislados. Secciones Métricas
- 33. Alambre NYA • Norma de Fabricación • NCh-2019. Of 1987; VDE 0100 • • Características • Tensión de Servicio: 1000 volts, • Temperatura de Servicio: 70°C • Temperatura de Sobrecarga: 100°C • Temp. de Cortocircuito: 160°C • Alta resistencia dieléctrica. • Adecuada resistencia a agentes químicos, grasas y ácidos. • Aplicaciones • Principalmente para uso doméstico. En instalaciones interiores de distribución en • ambiente seco. Instalaciones interiores residenciales y comerciales.
- 34. Características y Condiciones de Uso de Conductores Aislados. Secciones AWG (American Wire Gage)

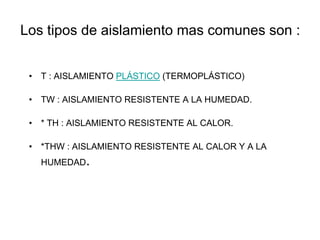

- 35. Los tipos de aislamiento mas comunes son : • T : AISLAMIENTO PLÁSTICO (TERMOPLÁSTICO) • TW : AISLAMIENTO RESISTENTE A LA HUMEDAD. • * TH : AISLAMIENTO RESISTENTE AL CALOR. • *THW : AISLAMIENTO RESISTENTE AL CALOR Y A LA HUMEDAD.
- 36. Intensidad de Corriente Admisible para Conductores Aislados - Secciones Milimétricas Temperatura de servicio: 70º C Temperatura ambiente: 30º Grupo 1: Conductores monopolares en tuberías. Grupo 2: Conductores multipolares con cubierta común; cables planos, cables móviles, portátiles y similares. Grupo 3: Conductores monopolares tendidos libremente al aire con un espacio mínimo entre ellos igual al diámetro del conductor.
- 41. El Circuito Eléctrico Llamamos circuito electrico al camino por el cual se desplaza la corriente eléctrica, para ir desde la polaridad positiva (+) de la fuente que entrega la corriente, hasta la polaridad negativa (-) de la misma. - Fuente de energía es el elemento del circuito que entrega la corriente eléctrica - conductor es el elemento del circuito que sirve como camino a la corriente eléctrica. - El receptor es el elemento del circuito que consume la energía aportada por la corriente eléctrica. - El interruptor es el elemento del circuito cuya función es permitir o interrumpir el paso de la corriente eléctrica. - El fusible es el elemento que protege al Circuito. Circuito Físico y Esquemático
- 42. La Ley de OHMS • DEFINICIONES : - Voltaje o Tensión Eléctrica (V) : Es la<<fuerza>> que lleva al desplazamiento de los electrones libres. Su unidad es el Volts - Corriente (I) : Es el desplazamiento de los electrones libres a traves de un conductor. Su unidad es el Ampere - Resistencia (R) : Aquella que limita o controla el flujo de los electrones libres en un conductor, Su unidad es el Ohms
- 43. La ecuación fundamental que relaciona estas magnitudes se le llama la Ley de Ohms. I = V R Esta fórmula permite hallar la intensidad de la corriente (I), conociendo el voltaje aplicado (V) y la resistencia (R) Intensidad = Voltaje Resistencia Donde : Intensidad : su unidad es AMPERES Voltaje : su unidad es VOLTS Resistencia : su unidad es OHMS
- 44. Realizando un pequeño análisis a la Ley de Ohms, se deduce : • La intensidad de corriente aumenta cuando se aumenta el voltaje (la R permanece constante) La intensidad de corriente disminuye cuando se aumenta la resistencia, (el V permanece constante)
- 45. Ejemplo : Imaginemos que tenemos un motor con una resistencia interna (R) de 50 ohms, alimentada con un voltaje (V) de 110 volts. Aplicando la Ley de Ohms, llegamos a un valor de I = 2,2 amperes Pero que pasa si aumentamos el V = 220 volts, aplicado al mismo motor. Usando nuevamente la Ley de Ohms llegamos a que la I = 4,4 amperes. Lo que comprueba que si aumentamos el voltaje sin variar la resistencia, la corriente en el circuito también aumenta.
- 46. Ejemplo : • Supongamos que tenemos en un circuito de 220 volts, una estufa eléctrica cuya resistencia (R) = 22 Ohms. Si deseamos saber la corriente (I) que circula por el circuito, aplicamos, la Ley de Ohms, nos da un valos de I = 10 (A) • Si por algún motivo se nos hecha a perder la estufa y la cambiamos por otra con una resistencia (R) = 44 Ohms. Veremos que la corriente disminuye a 5 (A)
- 47. • La Ley de Ohms También se puede expresar de otra manera : - Voltaje = Corriente x resistencia - Resistencia = Voltaje Corriente
- 48. Ejercicios : • ¿A qué voltaje esta conectada una lavadora que consume 10 (A) y tiene una resistencia de 22 ohms? • Cual será la resistencia de un equipo de microondas que esta conectada a la red de 220 (V), si por el circuito pasa una corriente de 2 (A) ?
- 49. Potencia y Energía Eléctrica • La potencia Eléctrica, es la rapidez (velocidad) con que se hace un trabajo. • La unidad básica de potencia eléctrica es el Watt (W), que indica la cantidad de electrones que se mueven por segundo. • Se simboliza con la letra P, y se calcula : Potencia = Voltaje x Corriente Resumida : P = V x I (W)
- 50. Otras Fórmulas para conocer la potencia eléctrica son : • P = I2 x R (w), si desconocemos el Valor del Voltaje. • P = V2 (w), si desconocemos el valor de R la corriente.
- 51. Ejemplo : • P = I2 x R = (0,6)2 x 15 = 5,4 (w) • P = V x I = 9 x 0,6 = 5,4 (w) • P = V2 = 92 R 15 = 5,4 (w)
- 52. Concepto de energía : • La potencia y energía eléctrica estan íntimamente ligados. Si queremos saber, cuanta energía eléctrica se transforma en calor o en luz. Debemos multiplicar la potencia (P) por la cantidad de tiempo durante el cual ese trabajo ha sido realizado. La fórmula es : - Energía = Potencia x Tiempo - Fórmula resumida : E = P x T y su unidad es Kwh (Kilo Watts Hora)
- 53. Ejemplo : En una instalación de alumbrado han sido colocadas 225 ampolletas, consumiendo cada una 60 watts : ¿Qué potencia se consume en la instalación? ¿cuál es la cantidad de energía eléctrica consumida diariamente, si las lámparas permanecen encendidas 5 hrs. al día? ¿cuál es el gasto diario, si el costo del kilowatt-hora (Kwh) es de $ 40? • Sabemos : E = P x T Pt = 225 x 60 = 13,5 (Kw) Luego, la cantidad de energía eléctrica consumida en 5 hrs. es : E = 13.500 x 5 hrs. = 67,5 Kwh El gasto diario es igual a la cantidad de Kwh, multiplicado por el valor de cada uno de ellos : 67,5 x 40 = $ 2.700
- 54. Circuitos en Serie (corriente continua) • En los circuitos en serie, existe un camino único para el flujo de la corriente.
- 55. Características • En un circuito en que los receptores (cargas) estan conectados en serie, el valor total de la resistencia, es la suma de las resistencias individuales. Aqui se Verifica, ademas:
- 56. Aplicación :
- 57. Circuito en Paralelo • En un circuito en paralelo, existe mas de un camino para el paso de la corriente.
- 58. Características : • Para calcular la resistencia total (Rt ) de cualquier cantidad de resistencias desiguales en paralelo se utiliza la siguiente ecuación :
- 59. Ejemplo :
- 60. Además, se cumple que : • La tensión aplicada en cada una de sus ramas (equipos) es la misma. • En cada rama la corriente dependerá de la resistencia en particular . • La corriente total es el resultado de la corriente en cada rama del circuito
- 61. Ejemplos, de conexiones en serie y paralelo : El montaje de arriba es llamado en paralelo si cada pila produce 1.5 volts entonces 4 pilas en paralelo también producirán 1.5 volts, pero la intensidad de la corriente será cuatro veces mayor. El montaje de abajo es llamado en serie. Los cuatros voltajes se suman para producir 6 voltios y la intensidad de corriente será la misma que el de una sola pila.
- 62. ¿CÓMO SE REALIZAN LAS INSTALACIONES ELÉCTRICAS EN VIVIENDAS?
- 63. Interruptores Automáticos Magneto-Térmicos (PIA) Externamente son interruptores con los que el usuario puede cortar el suministro de corriente a zonas por separado del edificio (cocina, salón, habitación,…), pero cuentan con la propiedad de desconectarse automáticamente si la corriente • que los atraviesa es mayor al límite para el que están • fabricado, no siendo necesario sustituirlos cada vez que se • disparan automáticamente. • Térmico: Utiliza una lámina bimetálica, que a • determinada I se calientan, y se doblan abriendo el circuito, • funcionando a voltaje algo alto pero de larga duración. • Magnético: utiliza un electroimán detectando voltajes • muy elevados o un cortocircuito.
- 64. Interruptores Diferenciales (ID) Para evitar descargas eléctricas sobre personas. • automáticos, permitiendo cortar manualmente el suministro. • Se distinguen por un pulsador de prueba que se utiliza para • comprobar su correcto funcionamiento. Estos interruptores se • desconectan automáticamente cuando detectan una salida • indeseada de energía eléctrica fuera del circuito que protegen. • Por ejemplo, si se produce un fallo en la funda aislante del • cable, por contacto con una persona puede producirse una • derivación a tierra (potencial cero). El diferencial se activa al • detectar la salida indeseada de energía eléctrica, cortando • inmediatamente el suministro de energía y evitando • desagradables consecuencias. Las características que lo • definen son: • * Corriente máxima admisible: Límite de corriente que • puede atravesar el Interruptor Diferencial. • * Sensibilidad: Límite de la diferencia entre la • corriente que entra en el circuito y la que sale. Su • elección dependerá de la instalación a proteger, • distinguiendo tres valores: • Alta sensibilidad: 30 mA. • Media sensibilidad: 300 mA. • Baja sensibilidad: 500 mA
