Ejemplos equilibrio
- 2. Unidad 2 Mtra. Ortega Cruz María Luisa Edith Plantel : CONALEP – Chipilo Periodo escolar: Agosto – Diciembre 2016 Módulo: Interpretación de Fenómenos Físicos de la Materia Elaborado: 16 de Agosto 2016
- 3. PROPÓSITO Identificará y analizará situaciones de estática relacionadas con el entorno, empleando las ecuaciones que rigen el reposo para resolver problemas relacionados con el equilibrio
- 4. Justificación El desarrollo del presente trabajo es con el motivo de que el estudiante comprenda el concepto de “equilibrio” traslacional y rotacional mediante ejemplos que ve en su vida cotidiana
- 5. Resultado de Aprendizaje 2.1 Determina el equilibrio traslacional de un cuerpo en una situación cotidiana mediante el calculo de la fuerza requerida y su representación grafica través de un vector
- 6. EQUILIBRIO Cuerpo en equilibrio, la suma vectorial de todas las fuerzas que actúan sobre él debe ser igual a cero. Cumple dos condiciones:
- 7. EQUILIBRIO TRASLACIONAL la sumatoria de fuerzas concurrentes tanto en el eje vertical como en el horizontal debe ser igual a cero
- 8. Ejemplos
- 11. Resultado de aprendizaje 2.2 Demuestra las condiciones del equilibrio rotacional en situaciones de la vida cotidiana a través del calculo de la fuerza resultante y su representación vectorial.
- 12. EQUILIBRIO ROTACIONAL Movimiento con el que estamos en contacto todos los días, ya que lo que provoca que un cuerpo rote son varias fuerzas que actúan sobre éste.
- 13. En la rotación, hay un punto (o un eje) que permanece fijo y el sistema gira alrededor de él
- 14. Ejemplos

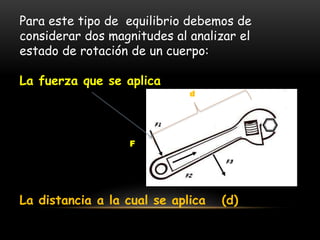

- 17. Para este tipo de equilibrio debemos de considerar dos magnitudes al analizar el estado de rotación de un cuerpo: La fuerza que se aplica La distancia a la cual se aplica (d) d F

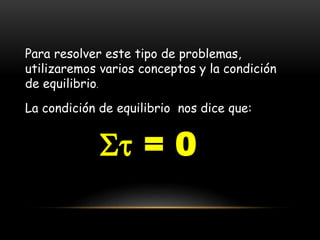

- 18. Para resolver este tipo de problemas, utilizaremos varios conceptos y la condición de equilibrio. La condición de equilibrio nos dice que: = 0
- 19. BRAZO DE PALANCA Maquina simple que tiene como función transmitir una fuerza y un desplazamiento. Se compone de fulcro potencia resistencia
- 20. Además hay que considerar dos aspectos más Nm
- 21. Tipos de palanca
- 22. Palanca de primera clase P < R
- 23. Palanca de segunda clase P > R

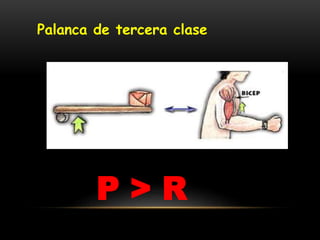

- 24. Palanca de tercera clase P > R
- 25. MOMENTO DE TORSIÓN Tendencia a producir un cambio en el movimiento rotacional. También es conocido como momento de fuerza
- 26. El movimiento rotacional se ve afectado tanto por la magnitud de una fuerza como por su brazo de palanca, por lo que = Fxr
- 27. PAR DE FUERZAS Sistema de dos fuerzas paralelas, de igual intensidad y de sentido contrario, capaces de producir en su momento una rotación. M = F1x d = F2 x d
- 28. CENTRO DE GRAVEDAD El centro de gravedad es el punto de aplicación de una fuerza en un cuerpo.
- 30. CENTRO DE MASA El centro de masa de un sistema discreto o continuo es el punto geométrico que se comporta como si en él estuviera aplicada la resultante de las fuerzas externas del sistema. Se puede decir que esta formado por toda la masa concentrada en el centro
- 32. Ejercicios
