Eplan fluid

Manual de iniciación
07 / 2010
www.infoPLC.net

Copyright © 2010 EPLAN Software & Service GmbH & Co. KG
EPLAN Software & Service GmbH & Co. KG declina cualquier responsabilidad por los errores o de-
fectos técnicos o de impresión que pueda haber en esta documentación técnica y también declina
toda responsabilidad por los daños originados directa o indirectamente por la entrega, el servicio y la
utilización de este material.
Este documento incluye información protegida por copyright, sujeta al Derecho de la propiedad inte-
lectual. Todos los derechos reservados. Se prohíbe la copia de este documento, así como su repro-
ducción de cualquier forma, ya sea en parte o en su totalidad, sin la autorización previa de EPLAN
Software & Service GmbH & Co. KG.
El software descrito en este documento está sujeto a un contrato de licencia. Su utilización y repro-
ducción se permiten únicamente en el marco de este contrato.
RITTAL
®
es una marca registrada de Rittal GmbH & Co. KG.
EPLAN
®
, EPLAN Electric P8
®
, EPLAN Fluid
®
, EPLAN PPE
®
y EPLAN Cabinet
®
son marcas registra-
das de EPLAN Software & Service GmbH & Co. KG.
Windows NT
®
, Windows 2000
®
, Windows XP
®
, Windows Vista
®
, Microsoft Windows
®
, Microsoft
®
Excel
®
, Microsoft
®
Access
®
y Bloc de notas
®
son marcas registradas de Microsoft Corporation.
PC WORX
®
, CLIP PROJECT
®
e INTERBUS
®
son marcas registradas de Phoenix Contact GmbH &
Co.
AutoCAD
®
y AutoCAD Inventor
®
son marcas registradas de Autodesk, Inc.
STEP 7
®
, SIMATIC
®
y SIMATIC HW Konfig
®
son marcas registradas de Siemens AG.
InstallShield
®
es una marca registrada de InstallShield, Inc.
Adobe
®
Reader
®
y Adobe
®
Acrobat
®
son marcas registradas de Adobe Systems Inc.
TwinCAT
®
es una marca registrada de Beckhoff Automation GmbH.
Unity Pro
®
es una marca registrada de Schneider Electric.
RSLogix 5000
®
y RSLogix Architect
®
son marcas registradas de Rockwell Automation.
Todos los demás nombres de producto y nombres comerciales son marcas o marcas registradas de
sus respectivos propietarios.
EPLAN utiliza el software abierto 7-Zip (7za.dll), Copyright © by Igor Pavlov. El código fuente de
7-Zip está sujeto a la Licencia pública general limitada de GNU (GNU Lesser General Public License,
LGPL). El código fuente de 7-Zip y otros detalles sobre esta licencia se pueden consultar en la si-
guiente página web: http://www.7-zip.org
EPLAN emplea el software de código abierto Open CASCADE, Copyright © by Open CASCADE
S.A.S. El código de Open CASCADE está sujeto a la licencia pública de Open CASCADE Techno-
logy. El código fuente de Open CASCADE y otros detalles sobre esta licencia se pueden consultar en
la siguiente página web: http://www.opencascade.org
www.infoPLC.net

Índice de páginas
EPLAN Fluid Manual de iniciación 1
Índice de páginas
Introducción.......................................................................................... 3
Indicaciones de lectura..................................................................... 3
Observaciones sobre el proyecto de práctica ................................ 5
Iniciar EPLAN Fluid............................................................................... 6
Conocer la interfaz de usuario de EPLAN Fluid ................................. 8
Lo que debe saber antes de empezar.............................................. 9
Elementos de interfaz ..................................................................... 10
Modificar la interfaz de usuario...................................................... 14
Crear proyecto .................................................................................... 20
Lo que debe saber antes de empezar............................................ 20
Crear un proyecto con ayuda del asistente .................................. 21
Crear y editar páginas ........................................................................ 29
Crear páginas .................................................................................. 30
Abrir páginas................................................................................... 35
Editar propiedades de página ........................................................ 37
Abrir y cerrar proyecto ....................................................................... 42
Abrir proyecto ................................................................................. 42
Desplazarse por las páginas de proyecto ..................................... 44
Ajustar vista..................................................................................... 45
Cerrar proyecto ............................................................................... 50
Crear esquema.................................................................................... 52
Insertar símbolos de conexión "Angulo" ...................................... 54
Insertar elementos gráficos............................................................ 57
Insertar medios de explotación generales .................................... 59
Insertar distribuidor / conector ...................................................... 68
Insertar símbolos de conexión "Puntos de interrupción"............ 69
Actualizar conexiones .................................................................... 72
www.infoPLC.net

Índice de páginas
2 EPLAN Fluid Manual de iniciación
Insertar caja de aparato .................................................................. 73
Crear e insertar macro........................................................................ 76
Crear macro de símbolos ............................................................... 77
Insertar macro de símbolos............................................................ 81
Generar referencias cruzadas............................................................ 86
Generar automáticamente referencias cruzadas de puntos de
interrupción ..................................................................................... 88
Seleccionar artículos.......................................................................... 90
Asignar artículos............................................................................. 90
Generar evaluaciones......................................................................... 98
Generar lista de conexiones........................................................... 99
Emitir otras páginas de evaluación ............................................. 107
Emitir lista de piezas de recambio............................................... 110
Buscar y reemplazar datos de proyecto ......................................... 114
Buscar y reemplazar identificadores de medios de explotación114
Buscar texto y editar entrada de búsqueda ................................ 119
Ampliar y actualizar evaluaciones................................................... 123
Lo que debe saber antes de empezar.......................................... 123
Actualizar evaluaciones................................................................ 123
Crear plantillas de evaluación...................................................... 124
Evaluar proyecto ........................................................................... 126
Imprimir proyecto ............................................................................. 128
www.infoPLC.net

Introducción
Introducción
Estimada usuaria,
estimado usuario,
Es un placer para el equipo de EPLAN Software & Service GmbH Co.
KG el poder darle la bienvenida a su círculo de usuarios.
Este manual de iniciación se dirige a aquellos usuarios que hasta ahora
no han trabajado con EPLAN Fluid. A partir de un proyecto de práctica
concreto conoceremos las funciones básicas de EPLAN Fluid.
Como esta documentación está pensada para iniciarse en EPLAN Fluid,
hay un gran número de funciones complejas y contextos que no se
contemplan. Sobre este tipo de detalles profundizaremos en nuestros
seminarios, en los que también prestaremos atención a problemas
individuales y específicos de empresas. Para poder aprovechar al
máximo las funcionalidades y posibilidades del sistema, debería
participar en nuestro programa de seminarios.
En el propio programa le ofrecemos un amplio sistema de ayuda en
pantalla. Junto a los datos conceptuales y a las descripciones de diálogo
encontrará indicaciones "paso a paso" para la mayoría de las funciones
del programa. En las instrucciones de manejo de la sección de "Proce-
dimiento" correspondiente se le indicará paso a paso el manejo del
programa. Cuando haya iniciado el programa después y necesite
información sobre un cuadro de diálogo concreto, abra la ayuda
correspondiente, presionando la tecla [F1].
Indicaciones de lectura
Antes de comenzar con la lectura, preste atención a los símbolos y
grafías siguientes, que se utilizan en este manual:
Nota:
Los textos, que introduce este gráfico, incluyen Notas adicionales.
Sugerencia:
Detrás de este gráfico encontrará sugerencias útiles a la hora de trabajar
con el programa.
www.infoPLC.net

Introducción
Ejemplo:
Los ejemplos vienen precedidos por este gráfico.
• Los elementos de la interfaz de usuario están marcados en negrita,
de forma que se puedan localizar inmediatamente en el texto.
• Los textos resaltados en cursiva le indican lo que es especialmente
importante y en qué se debe fijar sin falta.
• Los nombres de directorio, entradas directas y demás se presentan
en una escritura no proporcional.
• Las teclas de función, las teclas del teclado y los botones del
programa se representan entre corchetes (por ejemplo, [F1] para la
tecla de función "F1").
• Para facilitar la lectura, en este documento se utiliza a menudo la
llamada "ruta de menú" (p. ej. Ayuda > Contenido). Los menús y
opciones que aparecen en una ruta de menú se deben seleccionar en
el orden indicado para acceder a una función de programa
determinada. Mediante la ruta de menú anterior accederá, p. ej. al
sistema de ayuda de EPLAN Fluid.
• En las instrucciones de manejo, que le llevan paso a paso a un
destino determinado, encontrará en muchos lugares, detrás de
símbolos de flechas que señalan hacia la derecha la reacción del
programa a su operación.
• Junto con los ajustes o campos (p. ej. casillas de verificación), que
sólo se pueden habilitar o deshabilitar, utilizamos con frecuencia en
este documento los términos "activar" (ajuste posterior activo ) y
"desactivar" (ajuste posterior inactivo ).
www.infoPLC.net

Introducción
Observaciones sobre el proyecto de práctica
En los siguientes capítulos crearemos y evaluaremos poco a poco un
pequeño proyecto de práctica. Para poder comprender las instrucciones,
partimos de la base de que ya ha instalado EPLAN Fluid y que dispone
de las protecciones de software (dongle) y la licencia necesarias.
Para crear este manual de iniciación hemos utilizado el programa
completo con todas las funciones habilitadas. Si no dispone de licencia
para todos los módulos, es posible que esta documentación (o las
ilustraciones) vaya más allá de las funciones del software que posee; es
decir, se describirán funciones que usted no podrá utilizar.
La interfaz de usuario de su aplicación EPLAN puede diferir de las
figuras que aquí aparecen si al iniciar el programa ha seleccionado el
modo de usuario Avanzados o Expertos dentro del cuadro de diálogo
Seleccionar contenido de menú. Para los usuarios que aún no estén
familiarizados con EPLAN recomendamos el modo Principiantes, que
es el que hemos establecido a la hora de redactar este documento.
Todos los ajustes se pueden realizar en un lugar central en el programa
(en el menú Opciones en el elemento de menú Ajustes). Para el
proyecto de práctica hemos utilizado casi exclusivamente los ajustes
estándar de la plantilla de proyecto utilizada. No cambie los ajustes
durante su trabajo con el proyecto de práctica ya que, de lo contrario,
puede obtener otros resultados.
Puede manejar EPLAN Fluid tanto con el ratón como con el teclado. A
menudo, para acceder más rápidamente a las funciones de programa
puede utilizar una serie de botones adicionales disponibles las barras de
herramientas y combinaciones de teclas (p. ej., [Ctrl] + [C] para copiar
elementos). Como la enumeración de las distintas posibilidades de
activación sobrepasaría el alcance de este manual, generalmente
utilizamos el manejo con el ratón en las instrucciones de manejo.
www.infoPLC.net

Iniciar EPLAN Fluid
Iniciar EPLAN Fluid
En este capítulo veremos la forma más sencilla de iniciar EPLAN Fluid.
Durante la instalación del programa se crea un icono del programa en el
escritorio de Windows. Este icono le permite iniciar inmediatamente
EPLAN Fluid.
1. Haga doble clic en el icono de EPLAN Fluid .
EPLAN Fluid se iniciará.
Si está trabajando sin la gestión de derechos de EPLAN,
aparecerá el cuadro de diálogo Seleccionar contenido de menú.
Seleccione aquí el modo de usuario deseado a través del cual se
especifica el contenido del menú mostrado.
2. En el cuadro de diálogo Seleccionar contenido de menú, escoja el
modo de usuario Principiantes.
De este modo, se reduce considerablemente la complejidad del
programa. Puede modificar el modo ajustado la siguiente vez que
inicie el programa.
3. Haga clic en [Aceptar].
De forma predeterminada, EPLAN abre a continuación, además
de la ventana principal de EPLAN, el cuadro de diálogo Sugerencia
del día. En este cuadro de diálogo informativo, que aparece auto-
máticamente cada vez que se inicia el programa, verá información
útil sobre funcionalidades del programa.
www.infoPLC.net

Iniciar EPLAN Fluid
4. Si no desea que aparezca este cuadro de diálogo cada vez que se
inicia el programa desactive la casilla de verificación Mostrar
sugerencias al inicio.
5. Haga clic en [Cerrar] para salir de la Sugerencia del día.
Antes de crear un proyecto, en el siguiente capítulo primero verá
algunos detalles sobre la interfaz de usuario.
Nota:
Si ha activado la casilla de verificación No mostrar este cuadro de
diálogo de nuevo en el cuadro de diálogo Seleccionar contenido de
menú, este cuadro de diálogo ya no aparecerá automáticamente cuando
vuelva a iniciar EPLAN Fluid y se utilizará el contenido de menú que
haya ajustado. Los cuadros de diálogo que haya desactivado de esta
forma se pueden volver a activar en Opciones > Ajustes > Usuario >
Representación > Interfaz de usuario con la casilla de verificación
Reactivar mensajes desactivados.
Sugerencia:
Puede salir de EPLAN Fluid en cualquier momento cerrando todos los
cuadros de diálogo abiertos con [Esc], [Cancelar] o haciendo clic con el
ratón en en la barra de título y seleccionando después los elementos
de menú Proyecto > Finalizar.
www.infoPLC.net

Conocer la interfaz de usuario de EPLAN Fluid
Conocer la interfaz de usuario de
EPLAN Fluid
En este capítulo conocerá los elementos más importantes de la interfaz
de programación. Además, aprenderá a modificar la interfaz fácilmente.
Tras iniciar el programa por primera vez, EPLAN Fluid se abre con una
interfaz de usuario preconfigurada. Junto a otros elementos de interfaz,
en el panel izquierdo de la ventana principal verá el navegador de
páginas y la previsualización gráfica. La primera vez que se inicia,
estas dos ventanas están vacías. El área situada en el panel derecho
con la imagen de fondo se utilizará después como área de trabajo para
las páginas abiertas.
www.infoPLC.net

Lo que debe saber antes de empezar
¿Qué es la ventana principal de EPLAN?
La ventana principal es la superficie de trabajo total del programa; se
puede variar de tamaño y de posición. Para muchos otros elementos de
interfaz (p. ej., barra de menú, barras de herramientas, ventanas "aco-
plables" y el navegador de páginas), la ventana principal representa,
por así decirlo, el "marco". Estos elementos pueden acoplarse en los
márgenes de la ventana principal.
¿Qué es el navegador de páginas?
El navegador de páginas es una ventana que muestra las páginas de
todos los proyectos abiertos en EPLAN Fluid. Puede elegir entre dos
tipos de representación. En la representación en árbol aparecen las
páginas por orden jerárquico según el tipo de página y el identificador
(como instalación, lugar de montaje, etc.). En la representación de lista,
esta información aparece en forma de tabla. Puede cambiar entre las
dos representaciones haciendo clic en la ficha correspondiente. En el
navegador de páginas puede editar las páginas de un proyecto, es
decir, copiar y borrar páginas o modificar sus propiedades. No es posible
editar al mismo tiempo varias páginas de distintos proyectos.
Sugerencia:
Para mostrar y ocultar rápidamente el navegador de páginas puede
utilizar la tecla [F12].
¿Qué es la previsualización gráfica?
La previsualización gráfica es una ventana de vista previa para
mostrar a tamaño reducido las páginas, símbolos, ficheros de imagen,
macros, formularios, etc. marcados. Si, por ejemplo, ha marcado una o
varias páginas en el navegador de páginas, en la previsualización
gráfica se visualizarán estas páginas a tamaño reducido. Con ayuda de
esta ventana puede, de este modo, ojear rápidamente las páginas de un
proyecto.
www.infoPLC.net

Elementos de interfaz
Barra de título
La barra horizontal situada en el extremo superior de cualquier aplica-
ción de Windows es la barra de título. Contiene el icono del programa
con el menú del sistema, el nombre del programa y los botones para el
tamaño de la ventana.
Si ha abierto un proyecto, la barra de título mostrará el nombre del
proyecto actual y el nombre de la página abierta.
Ejemplo:
Este será el aspecto de la barra de título cuando haya abierto la página
1/2 del proyecto EPLAN_start que vamos a crear.
Barra de menú
La barra de menú está debajo de la barra de título. Contiene las órdenes
y los accesos a cuadros de diálogo más importantes.
Para poder ver todos los elementos de un menú, haga clic con el botón
izquierdo del ratón en el menú correspondiente. Si no hay ningún
proyecto ni página abierto, no podrá seleccionar muchos elementos de
menú. Estos elementos aparecerán sombreados en gris.
Ciertos elementos de menú funcionan como un interruptor: pueden estar
activados o desactivados. Así sucede, por ejemplo, con el elemento de
menú Previsualización gráfica del menú Ver. Si la opción está acti-
vada, esto se señalará con una marca de verificación situada delante.
Ejemplo:
El siguiente ejemplo muestra el elemento de menú "activado"
Previsualización gráfica del menú Ver.
www.infoPLC.net

Sugerencia:
En la Previsualización gráfica, las páginas marcadas en el navegador
de páginas aparecen en una vista reducida. Con ayuda de esta ventana
puede, por ejemplo, ojear rápidamente las páginas de un proyecto.
Nota:
Si puede acceder a un elemento de menú mediante una combinación de
teclas, dicha combinación aparecerá detrás del elemento. Tiene la
posibilidad de modificar los accesos directos de teclado de EPLAN Fluid
y de asignar a los comandos sus propias combinaciones de teclas.
Puede acceder al cuadro de diálogo correspondiente mediante los
elementos de menú Opciones > Combinaciones de teclas.
Menú contextual
En muchos lugares del programa (en campos de ventanas o cuadros de
diálogo, en una página abierta) puede abrir un menú contextual hacien-
do clic con el botón derecho del ratón. El menú contextual muestra los
elementos de menú más comunes para el objeto en cuestión.
Si en el menú contextual de un campo hay elementos de menú deriva-
dos de funciones estándar, esto se señalará mediante uno de los
llamados "botones de menú contextual" . Este botón se encuentra
sobre el campo correspondiente.
www.infoPLC.net

Ejemplo:
La figura muestra el menú contextual del navegador de páginas abierto
mediante el botón de menú contextual.
Barras de herramientas
Las barras de herramientas están situadas de forma estándar debajo de
la barra de menú y están integradas por botones con los que se pueden
abrir directamente las funciones más importantes de EPLAN Fluid. Al
principio, aquí tampoco están disponibles todos los botones.
Ejemplo:
La siguiente figura muestra la barra de herramientas Estándar para un
proyecto abierto.
www.infoPLC.net

Barra de estado
La barra de estado está situada en el borde inferior de la ventana. Si
apunta con el ratón un elemento de menú o un botón de las barras de
herramientas aparecerá un breve texto informativo referente a la acción
que se ejecuta a través de ese comando.
Si el cursor se encuentra en una página abierta, en la barra de estado
aparecerán datos sobre la posición del cursor, el estado lógico y de
retícula, y, en ciertos casos, datos sobre el elemento marcado en ese
momento.
Ejemplo:
En el proyecto de práctica aún por generar hemos abierto, por ejemplo,
la primera página de esquema =1/2 y hemos colocado el cursor en un
punto en concreto.
• RX:45 RY:100
RX y RY se refieren a la posición horizontal y vertical (coordenadas)
del cursor en pasos de retícula. En las páginas lógicas (como, por
ejemplo, esta página de esquema) las coordenadas se expresan en
pasos de retícula, mientras que en las páginas gráficas lo hacen en
milímetros.
• Activar: 2,00 mm
Esta visualización significa que la opción Captura de retícula está
activada y que el tamaño de retícula de esta página es de 2 mm.
• Lógica 1:1
Esto indica que esta página es una página lógica con una escala de
1:1. En las páginas lógicas se evalúan los datos de medios de
explotación.
Regulador para adaptar el tamaño
La posibilidad de modificar el tamaño de la ventana principal de EPLAN
(y también de otros cuadros de diálogo) se evidencia a través de tres
rayas oblicuas situadas en el borde inferior derecho. En la vista maxi-
mizada de la ventana principal ya no aparecen las líneas oblicuas. Para
ello debe reducir la ventana mediante, p. ej., el botón .
www.infoPLC.net

Para cambiar el tamaño de la ventana, coloque el puntero del ratón
sobre el área del cuadro de la ventana y desplace el borde de la ventana
a derecha / izquierda o arriba / abajo manteniendo presionado el botón
izquierdo del ratón.
Modificar la interfaz de usuario
Puede adaptar la vista de la interfaz de usuario a sus propios hábitos de
trabajo. Hay muchos cuadros de diálogo que se emplean a menudo para
editar sus datos como, p. ej. el navegador de páginas y que puede
posicionar de manera permanente en su pantalla mientras está
trabajando con EPLAN, dichos cuadros de diálogo se desacoplarán del
cuadro de la ventana principal de EPLAN y pasarán a funcionar como
ventanas independientes.
Puede posicionar cada una de estas "ventanas" (una vez desacopladas)
y cualquier otro cuadro de diálogo en el lugar de la pantalla que desee
con sólo arrastrar la barra de título del cuadro de diálogo hasta la posi-
ción elegida manteniendo presionado el botón izquierdo del ratón.
Acoplar y desacoplar elementos de manejo
Existen diversos elementos de manejo en la interfaz de usuario, como la
barra de menú, las barras de herramientas o distintas ventanas (como el
navegador de páginas), que se pueden emplazar dentro o fuera de la
ventana principal de EPLAN.
1. En la barra de título de la ventana principal de EPLAN, haga clic en
el botón (reducir).
El tamaño de la ventana principal de EPLAN se reducirá.
2. Haga clic con el botón izquierdo del ratón en la barra de título del
navegador de páginas y manténgalo presionado.
www.infoPLC.net

3. Pulse la tecla [Ctrl] para evitar el acoplamiento y arrastre el
navegador de páginas hasta una posición libre en el escritorio de
Windows.
Si durante la operación de arrastre los límites del elemento de
manejo en cuestión aparecen representados con una línea ancha,
EPLAN Fluid posicionará el elemento de manejo en el escritorio de
Windows como elemento desacoplado e independiente.
4. Repita este procedimiento con otros elementos de manejo. Para ello,
haga clic en una superficie "libre" de una barra de herramientas o de
menú.
Practique también el acoplamiento de elementos de manejo.
5. Para ello, haga clic con el botón izquierdo del ratón en la barra de
título del elemento de manejo desacoplado (p. ej., el navegador de
páginas) y manténgalo presionado.
6. Arrastre el elemento hasta la posición deseada dentro de la ventana
principal de EPLAN.
Para acoplar el elemento desacoplado en el límite de la ventana
principal de EPLAN (o en el límite de otro elemento acoplable) tiene
que mover el puntero del ratón exactamente al límite de la ventana
principal de EPLAN. Si lo hace correctamente los límites del
elemento aparecerán representados con una línea fina.
Dependiendo de dónde quiera posicionar el elemento de manejo,
arriba, a la izquierda, abajo o a la derecha, los límites del mismo
aparecerán dispuestos en horizontal o en vertical. Podrá detectar la
orientación con ayuda del rectángulo de vista previa que aparece
representado con líneas finas en la pantalla.
Al salir del programa, EPLAN Fluid toma nota del último ajuste efectuado
con estos elementos (acoplados, desacoplados, tamaño, posición) para
reproducirlo cuando se vuelva a iniciar el programa.
www.infoPLC.net

Ejemplo:
La siguiente figura muestra una interfaz de usuario de EPLAN Fluid
modificada por el acoplamiento y desacoplamiento de elementos de
manejo. Además, se ha ocultado una barra de herramientas ("Sím-
bolos") y se han desplazado otras dos dentro de la ventana principal
("Gráfico", "Símbolos de conexión").
Mostrar y ocultar barras de herramientas
En EPLAN Fluid hay un gran número de barras de herramientas
predefinidas para las distintas áreas del programa. Para que la interfaz
de usuario de EPLAN Fluid no se vea reducida innecesariamente, tiene
la posibilidad de ocultar las barras de herramientas que no necesite.
1. Haga clic con el botón derecho del ratón en un área libre de la barra
de herramientas o de menú.
El menú contextual mostrará todas las barras de herramientas
disponibles. Las barras mostradas aparecerán con una marca de
verificación delante.
www.infoPLC.net

2. Seleccione, por ejemplo, la barra de herramientas Estándar y haga
clic en la casilla de verificación situada delante de su nombre.
EPLAN Fluid cerrará el menú contextual y ocultará la barra de
herramientas.
3. Repita este procedimiento y desactive otras barras de herramientas.
Practique también activando otras barras de herramientas. Para ello,
vuelva a abrir el menú contextual y haga clic en el nombre de una barra
de herramientas desactivada (p. ej., Estándar).
Sugerencia:
Para mostrar y ocultar barras de herramientas dispone también del
cuadro de diálogo Personalizar. Este cuadro de diálogo se abre, p. ej.,
con el elemento de menú Personalizar del menú contextual o con los
elementos de menú Opciones > Barras de herramientas >
Personalizar. Con ayuda de este cuadro de diálogo también se pueden
adaptar y ampliar las barras de herramientas predefinidas, así como
crear barras de herramientas personalizadas.
www.infoPLC.net

Seleccionar áreas de trabajo
Si ha adaptado la interfaz de usuario de EPLAN Fluid de acuerdo con
sus preferencias, puede guardar esta disposición a modo de "área de
trabajo". Un área de trabajo incluye el tamaño y la posición de la ventana
principal EPLAN, así como las posiciones, tamaños y ajustes de los
elementos acoplables (cuadros de diálogo y barras de menú y de
herramientas).
Con ayuda de las áreas de trabajo puede adaptar la interfaz del
programa a las distintas tareas. Le ofrecemos ciertas áreas de trabajo
predefinidas que también puede utilizar como plantillas para sus propias
áreas de trabajo.
1. Seleccione los elementos de menú Ver > Area de trabajo.
Se abrirá el cuadro de diálogo Area de trabajo.
2. En la lista desplegable Esquema, elija como ejemplo para un área
de trabajo, la entrada Lista de dispositivos.
Las modificaciones de interfaz realizadas desaparecerán. En la ventana
principal, junto al navegador de páginas verá la ventana Lista de
dispositivos. En este navegador especial es posible planificar previa-
mente los aparatos que se utilizarán en el proyecto.
www.infoPLC.net

Restaurar la vista original
1. Seleccione los elementos de menú Ver > Area de trabajo.
Se abrirá el cuadro de diálogo Area de trabajo.
2. Seleccione la entrada Estándar en la lista desplegable Esquema.
EPLAN Fluid regresará a la vista mostrada la primera vez que se inició.
Con ayuda de esta función puede restaurar las interfaces de usuario de
EPLAN Fluid modificadas a su estado original.
Puede obtener más información sobre la interfaz de usuario (p. ej., cómo
puede determinar sus propias áreas de trabajo) en la ayuda en pantalla
de EPLAN Fluid.
www.infoPLC.net

Crear proyecto
Crear proyecto
Como ya hemos visto algo del manejo de la interfaz de usuario en el
último capítulo, ahora veremos cómo podemos crear rápidamente un
proyecto con ayuda del llamado asistente de proyectos.
¿Qué es un proyecto?
En EPLAN Fluid se crean esquemas y documentos afines como listas y
resúmenes en forma de páginas dentro de proyectos. Podemos decir
que un proyecto está formado por una conjunto de documentos distintos.
Los proyectos se recopilan y organizan en una base de datos específica,
la llamada "Gestión de proyectos".
¿Qué es la estructura del proyecto?
En EPLAN Fluid se entiende por "estructura del proyecto" el compendio
de todas las estructuras de identificación utilizadas en el proyecto para
objetos, páginas, medios de explotación y funciones. Todos los objetos
de un proyecto (páginas, medios de explotación y funciones) deben
identificarse e integrarse en una estructura jerárquica dentro del
proyecto. En la estructura jerárquica del proyecto puede, por ejemplo,
asignar y localizar fácilmente páginas y medios de explotación dentro del
proyecto. El identificador para la estructuración del proyecto se conoce
como "identificación de estructura".
¿Qué es una plantilla de proyecto?
Para crear un nuevo proyecto, siempre se necesita una plantilla. Con
ella se crea un proyecto en el que ya hay predefinidos ciertos ajustes.
Así, por ejemplo, en una plantilla de proyecto está guardada la estructu-
ra de los identificadores de páginas y medios de explotación. La exten-
sión de nombre de fichero de las plantillas de proyecto es *.ept.
www.infoPLC.net

Crear proyecto
Crear un proyecto con ayuda del asistente
Con ayuda del asistente de proyectos, los principiantes pueden
conseguir rápidamente y sin esfuerzos un resultado. En el cuadro de
diálogo Crear proyecto del asistente, puede introducir paso a paso
todos los datos para un nuevo proyecto.
1. Seleccione los elementos de menú Proyecto > Nuevo (Asistente).
Se abre el cuadro de diálogo Crear proyecto.
2. Escriba en el campo Nombre del proyecto de la primera ficha el
nombre de su primer proyecto. Llame al proyecto EPLAN_start.
www.infoPLC.net

Crear proyecto
3. Seleccione una plantilla para el proyecto. Para ello, haga clic en el
botón [...], que se encuentra junto al campo del mismo nombre. Si
no selecciona ninguna plantilla aquí, no podrá continuar con el
asistente de proyectos.
Se abrirá el cuadro de diálogo Abrir.
4. Seleccione en el campo Tipo la entrada Plantilla de proyectos
EPLAN (*.ept).
5. En el cuadro de diálogo Abrir, marque la plantilla de proyecto
FL_tpl001.ept.
6. Haga clic en [Abrir].
Se cerrará el cuadro de diálogo Abrir y se aplicará el nombre de
la plantilla de proyecto en el campo Plantilla.
7. Especifique un lugar de almacenamiento para el proyecto. Para
ello, haga clic en el botón [...], que se encuentra junto al campo del
mismo nombre.
Se abrirá el cuadro de diálogo Buscar carpeta.
www.infoPLC.net

Crear proyecto
8. De forma predeterminada, sus proyectos del directorio Proyectos se
gestionan en una "carpeta de empresa" creada durante la instalación
(en la figura se trata de la carpeta Código de empresa). Marque
esta "carpeta de empresa" y haga clic en [Crear nueva carpeta].
Bajo la "carpeta de empresa" marcada en ese momento se creará
una nueva carpeta con el nombre temporal Nueva carpeta
resaltado mediante un marco de edición.
9. Escriba el nombre EPLAN_start y haga clic en [Aceptar].
El cuadro de diálogo Buscar carpeta se cerrará y regresará al
asistente de proyectos. La plantilla que ha utilizado y el lugar de
almacenamiento estarán predeterminados la próxima vez que inicie
el asistente de proyectos.
www.infoPLC.net

Crear proyecto
10. Haga clic en [Siguiente].
Se abrirá el cuadro de diálogo Importar proyecto. El asistente de
proyectos copiará las plantillas en el nuevo proyecto. Este procedi-
miento puede tardar un poco.
11. Salte la ficha PPE con [Siguiente].
Pasará a la ficha Estructura.
www.infoPLC.net

Crear proyecto
Determinar la estructura de páginas y medios de
explotación
Nota:
La estructura de páginas sólo se puede determinar al crear un proyecto;
después no se puede modificar.
La norma ISO 1219-2 constituye la normativa de referencia para la
identificación de medios de explotación en la creación de esquemas del
ámbito de la técnica de fluido. De acuerdo con esta norma los identifica-
dores de los medios de explotación de las instalaciones de la técnica de
fluido deben estar integrados por los siguientes componentes
identificadores:
• Número de instalación (se introduce sin signo)
• - (carácter separador preestablecido de forma invariable)
• Número de circuito
• Identificación de ítem (letra identificativa)
• Número de ítem (número consecutivo)
• Accesorios (ampliación de DIN).
Al crear un proyecto de técnica de fluido sólo se puede especificar la
estructura de páginas con ayuda del asistente de proyectos. Por el
contrario, la estructura de medios de explotación de fluido se puede
especificar tanto a través del asistente de proyectos como abriendo las
propiedades de proyecto.
A continuación aprenderá cómo se crea el proyecto EPLAN_start con
una estructura de páginas y de medios de explotación de fluido según
ISO 1219-2.
Nota:
A la hora de trabajar con una estructura de medios de explotación de
fluido de acuerdo con ISO 1219-2, en EPLAN Fluid no hacen falta
especificaciones especiales por lo que respecta a los componentes de
identificación "Número de circuito", "Identificación de ítem", "Número de
ítem" y "Accesorios". El programa reconoce automáticamente las
correspondientes entradas de datos.
www.infoPLC.net

Crear proyecto
Requisito:
Ha abierto el asistente de proyectos, ha indicado un nombre de
proyecto, ha seleccionado una plantilla y ha indicado el lugar de
almacenamiento del proyecto, y ahora se encuentra en la ficha
Estructura.
1. En la ficha Estructura, haga clic junto al campo Páginas en [...].
2. En el cuadro de diálogo Estructura de páginas, haga clic en
(Nuevo) junto al campo Esquema.
3. Escriba el nombre Número de instalación en el campo Nombre
del cuadro de diálogo Esquema nuevo.
4. Si lo desea, en el campo Descripción, escriba una descripción
explicativa para el nuevo esquema.
El esquema se creará y regresará al cuadro de diálogo
Estructura de páginas.
www.infoPLC.net

Crear proyecto
6. En el campo Número de instalación, seleccione la entrada
Identificativo y, en el resto de campos, la entrada No
disponible.
Las entradas se guardarán en el esquema Número de
instalación y regresará a la ficha Estructura del asistente de
proyectos.
8. En el campo Puntos de interrupción, seleccione el esquema
Numeración total en la lista desplegable.
9. En el campo Medios de explotación de fluido, seleccione también
el esquema Número de instalación en la lista desplegable.
10. En el campo Distribuidores de fluido, seleccione también el
esquema Número de instalación en la lista desplegable.
11. A continuación, en la ficha Estructura del asistente de proyectos,
haga clic en [Siguiente].
12. En el campo Numeración de IME de la ficha Numeración,
seleccione la entrada Letra identificativa + contador de
técnica de fluido en la lista desplegable.
13. A continuación, haga clic en [Finalizar].
El cuadro de diálogo Crear proyecto se cerrará y el proyecto
EPLAN_start aparecerá en el navegador de páginas. El primer
nivel del árbol lo forman los proyectos (icono: ). Por debajo del
nivel con el nombre de proyecto se encuentran, por lo general, los
niveles con las páginas de proyecto.
www.infoPLC.net

Crear proyecto
Con ayuda del asistente de proyectos ha creado un proyecto que, no
obstante, no contiene aún ninguna página.
Para identificar páginas y medios de explotación de fluido, ha utilizado la
identificación de estructura para el componente identificador "Número de
instalación".
En el siguiente capítulo le informaremos de cómo generar y editar
páginas.
Nota:
Cuando esté más familiarizado con EPLAN Fluid, podrá utilizar el resto
de fichas del cuadro de diálogo Crear proyecto para modificar los
preajustes de estructura, numeración y propiedades de la plantilla de
proyectos.
www.infoPLC.net

Crear y editar páginas
En el capítulo anterior ha creado un proyecto vacío por medio del
asistente de proyectos. En este capítulo veremos cómo se pueden crear
las páginas y cómo editar sus propiedades de página.
En EPLAN Fluid, cada página tiene asignado un determinado tipo de
página. Normalmente, un proyecto está formado por páginas de distintos
tipos. Estos tipos contribuyen a estructurar el proyecto. El tipo de página
suele asignarse a la página durante su creación, aunque puede
modificarse a posteriori.
¿Qué es una hoja de título o portada?
Una página del tipo Hoja de título / portada contiene información
general sobre el proyecto, como el nombre, la descripción, el número de
diseño, los datos de edición, etc. Normalmente, la hoja de título o
portada es la primera página de un proyecto.
¿Qué es una página de esquema multipolar?
Una página de esquema multipolar es una página diseñada para la
documentación de esquemas con símbolos multipolares. Dispone de
posibilidades de edición especiales destinadas a la creación y evalua-
ción de esquemas. Así, por ejemplo, los símbolos insertados se
conectan automáticamente entre sí.
¿Qué es una página de esquema de fluido?
En EPLAN Fluid existe un tipo especial de página Esquema fluido para
la planificación de esquemas. Las páginas de esquema de fluido se
comportan como las páginas de esquema multipolar, aunque presentan
ciertas particularidades; las más importantes son:
• El tamaño de retícula de este tipo de página está ajustado en 2 mm
de manera estándar; en las páginas del tipo Esquema multipolar el
ajuste estándar es de 4 mm.
www.infoPLC.net

• Los objetos de esquema procedentes de una biblioteca de símbolos
de electrotecnia que se colocan en una página de fluido (p. ej.
símbolos de válvulas accionadas electromagnéticamente) reciben
automáticamente el tipo de representación "Referencia cruzada par".
¿Qué es un editor gráfico?
Un editor gráfico es una parte del programa que permite crear y editar
esquemas y diseños mecánicos. Se inicia al abrir una página. Además
de la ventana en la que se muestra la página, en la barra de menú
aparece un gran número de funciones de programa (p. ej., el menú
Insertar) para la edición gráfica.
La ventana es acoplable y tiene algunos botones estándar de Windows.
En una vista "maximizada", la ventana del editor se adapta a la ventana
principal de forma que la barra de título está integrada en la barra de
menú de la ventana principal (compárese también con la figura de la
página 36). En la vista "reducida", la ventana tiene su propia barra de
título.
Crear páginas
Para editar esquemas dentro de dos capítulos, necesitará las páginas
del tipo Esquema de fluido.
1. Marque el proyecto EPLAN_start en la representación de árbol del
navegador de páginas.
2. Seleccione los elementos de menú Página > Nueva.
EPLAN Fluid abrirá el cuadro de diálogo Página nueva. Ciertos
campos de propiedades ya están rellenados con entradas.
3. En el campo Tipo de página seleccione la entrada Esquema
fluido (I).
4. Indique en el campo Descripción de página el texto
Alimentación.
www.infoPLC.net

La nueva página aparecerá en la representación de árbol del
navegador de páginas por debajo del nivel del proyecto
EPLAN_start y se abrirá en el Editor gráfico.
www.infoPLC.net

Sugerencias:
• Para crear nuevas páginas, también puede utilizar el botón
(página nueva) de la barra de herramientas Página.
• Adicionalmente, puede seleccionar en el navegador de páginas
Menú contextual > Nuevo. Puede haber marcado cualquier página o
nivel.
Nota:
Al haber seleccionado Principiantes en el cuadro de diálogo Seleccio-
nar contenido de menú, en los campos que permitan introducir la in-
formación en varios idiomas (como, por ejemplo, el campo Descripción
de página) no podrá escribir ningún texto que no esté recogido en el
diccionario. Puede acceder al diccionario en los modos de usuario
Avanzados o Expertos a través de la ruta de menú: Programas de
apoyo > Traducción > Editar diccionario.
Sugerencia:
También puede reconocer las palabras del diccionario durante la intro-
ducción de texto con ayuda de la función Autocompletar de EPLAN.
Esta función completa el texto transformando las letras tecleadas en
palabras completas. Para ello, únicamente se proponen palabras
incluidas en el diccionario.
Crear portada
A continuación, cree una portada para su proyecto.
1. Para ello, marque en la representación de árbol del navegador de
páginas la página 1 Alimentación.
2. Seleccione los elementos de menú Página > Nueva.
EPLAN Fluid abrirá el cuadro de diálogo Página nueva. La
mayoría de los campos de propiedades ya tienen valores. EPLAN
Fluid aplica las propiedades de la página marcada y ofrece auto-
máticamente la siguiente página libre para el nombre de página
completo.
3. Haga clic en [Vaciar campos].
www.infoPLC.net

Se borrarán los contenidos de algunos campos de propiedades
(como, por ejemplo, la Descripción de página). Se mantendrán el
nombre de página propuesto automáticamente y el tipo de página
predefinido.
4. Haga clic en el botón […] junto al campo Tipo de página.
Se abrirá el cuadro de diálogo Agregar tipo de página.
5. En el cuadro de diálogo Agregar tipo de página, marque la entrada
Hoja de título / portada (A) y haga clic en [Aceptar].
6. Indique en el campo Descripción de página el texto Portada.
7. Para la propiedad Nombre de formulario, haga clic en el campo
situado al lado Valor y, a continuación, en el botón que aparece .
www.infoPLC.net

8. En la lista que se despliega, seleccione la entrada F26_FT001.
Para la propiedad Nombre de cajetín no hace falta introducir
ningún valor. El cajetín que se utilizará para una página ya está
predefinido en los ajustes de proyecto. El resto de propiedades
mostradas: Escala y Retícula también están predeterminadas con
las entradas correctas.
La portada aparecerá en la representación de árbol del
navegador de páginas y se abrirá en el editor gráfico.
Crear otras páginas de esquema
A continuación, inserte otra página del tipo Esquema fluido. Para ello,
marque en el navegador de páginas la página recién creada 2
Portada y seleccione el elemento de menú Página > Nuevo. Después,
en el campo Tipo de página seleccione la entrada Esquema fluido
(I) y en el campo Descripción de página escriba el texto Consumidor.
Ha creado las páginas que necesita para la edición de esquema.
www.infoPLC.net

Cerrar página
Como la segunda página de esquema en principio no se necesita, puede
volver a cerrarla.
1. Seleccione los elementos de menú Página > Cerrar.
La página 3 Consumidor se cerrará.
Sugerencia:
Si el cursor se encuentra en una página abierta, para cerrarla también
puede utilizar la combinación de teclas [Ctrl] + [F4].
Abrir páginas
Como ya ha podido ver gracias a los distintos iconos del navegador de
páginas, las páginas de su proyecto EPLAN_start son de tipos diferen-
tes. La página 2 es del tipo Hoja de título / portada (icono para
páginas de evaluación: ) y las páginas 1 y 3 son de tipo Esquema
fluido (icono: ).
www.infoPLC.net

1. Marque en la representación de árbol del navegador de páginas la
página 2 Portada.
2. Seleccione los elementos de menú Página > Abrir.
EPLAN Fluid abrirá la página en el editor gráfico. Aparecerá la
portada del proyecto.
El nombre de la página no sólo aparecerá en la barra de título de
la ventana principal, sino también bajo el gráfico a modo de ficha.
(Este caso se da cuando en el menú Ver está activado el elemento
de menú Libro de trabajo.)
www.infoPLC.net

En el navegador de páginas puede reconocer que la página está
abierta porque el nombre y la descripción de página (2 Portada)
aparecen resaltados en negrita.
Sugerencia:
Para abrir una página marcada en el navegador de páginas también
puede hacer doble clic en ella o pulsar la tecla [Entrada].
Abra del mismo modo la página 1. La primera página se cerrará auto-
máticamente y la página de esquema vacía aparecerá en el editor
gráfico.
Sugerencia:
En EPLAN Fluid también tiene la posibilidad de ver varias páginas en
pantalla al mismo tiempo. Para ello vuelva a marcar, p. ej., la página 2 y
seleccione en el menú contextual del navegador de páginas el elemen-
to de menú Abrir en ventana nueva. EPLAN Fluid abrirá la página
marcada en otra ventana del editor gráfico. Por cada página abierta,
bajo el gráfico aparecerá una ficha. Haciendo clic en esas fichas puede
ir rápidamente de una a otra página abierta.
Editar propiedades de página
Ha creado una estructura de páginas con números de instalación
identificativos para el proyecto de práctica. Sin embargo, las páginas
aún no tienen identificación de estructura. A continuación veremos cómo
se puede asignar el identificador editando las propiedades de las
páginas.
1. Para ello, marque en la representación de árbol del navegador de
páginas la hoja de portada (página 2 Portada).
2. A continuación, seleccione los elementos del menú Editar >
Propiedades o pulse la combinación de teclas [Ctrl] + [D].
Se abrirá el cuadro de diálogo Propiedades de página.
www.infoPLC.net

3. Modifique la entrada en el campo Nombre de página completo.
Para ello, haga clic en el botón [...], que se encuentra junto al campo
del mismo nombre.
EPLAN Fluid abrirá el cuadro de diálogo Nombre de página
completo. Aquí podrá introducir la identificación de estructura y el
nombre de la página (p. ej., el número de página).
www.infoPLC.net

4. Indique en el campo Número de instalación el valor 1.
5. Indique en el campo Nombre de página el valor 1.
El cuadro de diálogo Nombre de página completo se cerrará. La
identificación de estructura se aplicará en el campo del mismo
nombre del cuadro de diálogo Propiedades de página.
7. En el cuadro de diálogo Propiedades de página, haga clic en
[Aceptar].
Se abrirá el cuadro de diálogo Ubicar identificador. Con ayuda
de este cuadro de diálogo se determina el orden de las identifica-
ciones de estructura recién creadas dentro de un proyecto. En este
punto no tiene por qué seguir editando el cuadro de diálogo.
www.infoPLC.net

Se cerrará el cuadro de diálogo Ubicar identificador.
La portada se colocará de acuerdo con las identificaciones de
estructura asignadas en la estructura de árbol del navegador de
páginas (nombre de página completo 1/1). El bloque de
identificación "Número de instalación" con la identificación de
estructura "1" aparecerá representado en la vista de árbol del
Navegador de páginas en forma de rectángulo ( ).
Repita este procedimiento para las páginas de esquema (páginas 1 y 3).
En el cuadro de diálogo Nombre de página completo, vuelva a asignar
como identificación de estructura para el número de instalación la
designación 1. En el campo Nombre de página introduzca para la
primera página de esquema el valor 2 y para la segunda el valor 3.
Confirme la posición de la nueva identificación de estructura en el
cuadro de diálogo Ubicar identificador con [Aceptar].
Sugerencia:
La determinación de la identificación de estructura y el nombre de
pagina en el cuadro de diálogo Nombre de página completo también
puede realizarse directamente al crear una página.
Ahora todas las páginas del proyecto cuentan con identificaciones de
estructura, que se mostrarán en la representación en árbol del
navegador de páginas como niveles adicionales. Para poder ver todas
las páginas en el navegador de páginas, haga clic en el signo más
situado en el árbol delante del identificador 1. Es posible que tenga que
agrandar un poco la ventana del navegador de páginas para poder ver
todas las descripciones de página.
www.infoPLC.net

Nota:
Si ha realizado un cambio en la edición de páginas (p. ej., ha modificado
las propiedades de página, ha insertado elementos gráficos, etc.),
EPLAN Fluid guardará estas modificaciones inmediatamente. No es
necesario guardar los cambios por separado, por lo que no hay ningún
elemento de menú en el programa que lo permita.
www.infoPLC.net

Abrir y cerrar proyecto
Antes de comenzar a crear realmente el esquema, en este capítulo aún
trabajará con un proyecto de demostración suministrado. Además,
aprenderá a abrir y cerrar un proyecto, y aprenderá un par de comandos
básicos para la visualización y la edición de un proyecto.
Abrir proyecto
1. Seleccione los elementos de menú Proyecto > Abrir.
Se abrirá el cuadro de diálogo Abrir proyecto. Aquí aparecen los
proyectos que se encuentran de forma estándar en el directorio de
proyectos predefinido.
2. Si no se encuentra en este directorio estándar, haga clic en el
campo Ruta y seleccione Menú contextual > Restablecer
predeterminado.
3. Marque el proyecto EPLAN-DEMO.elk.
4. Haga clic en Abrir.
www.infoPLC.net

El proyecto de demostración aparecerá en el navegador de
páginas.
5. En la representación de árbol, haga clic en el signo más situado
delante del nombre EPLAN-DEMO. Repita este paso con el signo más
delante del nivel de estructura CA1 y, después, con delante del
nivel EAA.
Se desplegará la primera parte del árbol. En el nivel de proyecto
"más bajo" aparecerán las páginas.
6. Abra ahora la primera página del proyecto de demostración con la
descripción Hoja de título (=CA1+EAA/1) marcando, por ejemplo,
la representación de árbol y haciendo doble clic.
La portada del proyecto EPLAN-DEMO aparecerá en el editor
gráfico.
Hojee las páginas de este amplio proyecto.
www.infoPLC.net

Sugerencia:
Para abrir y cerrar niveles de estructura con subniveles, puede utilizar
los elementos del menú Expandir y Contraer del menú contextual del
navegador de páginas. Al hacerlo, se abrirá o cerrará el nivel marcado
en ese momento en la estructura de árbol. Un signo menos delante de
un nivel significa que dicho nivel ya está abierto. Si desea ver todas las
páginas de un proyecto a la vez en el árbol, marque el nivel (contraído)
con el nombre del proyecto y pulse el botón [x] del teclado numérico. En
proyectos de gran volumen, este proceso puede cierto tiempo.
Desplazarse por las páginas de proyecto
Con ayuda de las funciones de programa correspondientes puede ver
las páginas de un proyecto en el editor gráfico una a una.
1. Seleccione los elementos de menú Página > Página siguiente para
pasar a la página siguiente del proyecto EPLAN-DEMO.
EPLAN Fluid muestra la primera página en la ventana del editor
gráfico.
2. Repita esta acción varias veces observando el contenido de las
páginas en el editor gráfico.
Las páginas se representarán una a una en el editor gráfico. Si
la estructura de proyectos aún no estaba completamente desple-
gada en el navegador de páginas, lo hará al desplazarse por las
páginas. El nombre y la descripción de la página abierta en ese
momento se resaltarán en negrita en el navegador de páginas.
3. Después, vaya algunas páginas hacia atrás. Seleccione para ello los
elementos de menú Página > Página anterior.
4. Termine de desplazarse y, para finalizar, seleccione la primera
página de esquema de fluido (=FB3+FT1/1 con la descripción
Neumática: preparación de aire comprimido) del proyecto de
demostración.
www.infoPLC.net

Sugerencia:
Para desplazarse por las páginas del proyecto también puede utilizar las
teclas [Av Pág] / [Re Pág] o los botones / de la barra de herra-
mientas Página. No obstante, si se encuentra con el cursor en el
navegador de páginas, al pulsar las teclas no se desplazará por las
páginas, sino que saltará con el cursor hasta la primera o la última
página de la vista de árbol.
Ajustar vista
Por medio de la página abierta =FB3+FT1/1 del proyecto de demo-
stración vamos a ver un par de funcionalidades que pueden resultar
útiles a la hora de crear un esquema después.
www.infoPLC.net

Activar la visualización de retícula
Al observar los elementos de menú Ver y Opciones vemos que en
EPLAN Fluid hay un gran número de funciones de programa que
facilitan el diseño de esquemas.
Para facilitar el posicionamiento de los elementos puede utilizar una
retícula. En este sentido, en el menú Opciones está activado de forma
predeterminada el elemento de menú Captura de retícula.
Estas opciones permiten orientar elementos directamente en los puntos
de retícula al dibujar. Deje activada esta opción mientras creamos el
esquema más adelante. El tamaño de la retícula utilizada se guarda
como propiedad de página y se muestra en la barra de estado. El texto
"ACTIVADO" o "DESACTIVADO" que aparece antes del tamaño de
retícula en la barra de estado indica si la captura de retícula está
activada o desactivada (véase el ejemplo de la barra de estado de la
página 13).
1. Para activar la visualización de retícula, seleccione los elementos del
menú Ver > Retícula (o haga clic en botón (Retícula) de la barra
de herramientas Ver).
La utilización de la captura de retícula no depende de la visualización de
la retícula. Si esta vista le molesta después al crear el esquema, no tiene
más que desactivar la visualización de retícula de la misma forma.
Utilizar el zoom de ventana
Normalmente, en una ventana del editor gráfico se muestra toda la
página. Durante la edición de esquemas, a menudo es recomendable
aumentar un determinado encuadre de la pantalla para ver mejor los
detalles. Así puede, p. ej., utilizar el llamado "zoom de ventana" para
representar ampliado un determinado encuadre de ventana.
www.infoPLC.net

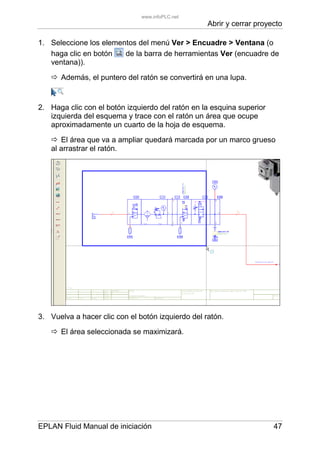

1. Seleccione los elementos del menú Ver > Encuadre > Ventana (o
haga clic en botón de la barra de herramientas Ver (encuadre de
ventana)).
Además, el puntero del ratón se convertirá en una lupa.
2. Haga clic con el botón izquierdo del ratón en la esquina superior
izquierda del esquema y trace con el ratón un área que ocupe
aproximadamente un cuarto de la hoja de esquema.
El área que va a ampliar quedará marcada por un marco grueso
al arrastrar el ratón.
3. Vuelva a hacer clic con el botón izquierdo del ratón.
El área seleccionada se maximizará.
www.infoPLC.net

Si más adelante desea que vuelva a mostrarse toda la página,
seleccione los elementos del menú Ver > Encuadre > Toda la página
(o haga clic en el botón de la barra de herramientas Ver (encuadre
de toda la página)).
Sugerencia:
En EPLAN Fluid también se puede utilizar la función de zoom con la
rueda opcional del ratón. De forma predeterminada, la rueda sirve para
desplazarse, al igual que en otros programas de CAD. Si se mueve con
la rueda del ratón hacia arriba/abajo, la página se ampliará / reducirá.
Además, en los ajustes tiene la posibilidad de modificar el comporta
miento de desplazamiento, que corresponde al de los programas de
edición de texto. En tal caso, al mover la rueda del ratón se desplazará
hacia arriba o abajo el encuadre visible de la página.
www.infoPLC.net

Borrar y restaurar elementos
1. Mueva el puntero del ratón sobre el elemento con la designación
1-0Z1.
El elemento se representará en otro color. Bajo el símbolo
aparecerá una pequeña ventana de texto (Información rápida) con
información sobre este elemento.
2. Marque el elemento haciendo clic en él.
El color del elemento volverá a cambiar.
3. Seleccione los elementos de menú Editar > Borrar (o pulse la tecla
[Supr]).
El elemento 1-0Z1 se borrará completamente. No obstante, puede
utilizar el comando Deshacer para volver a insertar el elemento.
4. Seleccione para ello los elementos de menú Editar > Deshacer.
Nota:
Al editar elementos en el editor gráfico, junto a la técnica de manejo
propia de Windows (marcar elementos primero y ejecutar comandos
después), en la mayoría de los casos también se pueden seguir la
técnica inversa (ejecutar el comando primero y marcar el elemento
después).
Practique esta vez con el elemento nuevamente insertado 1-0Z1.
1. Primero seleccione los elementos de menú Editar > Borrar.
Además del puntero del ratón aparecerán otros dos símbolos. La
caja con la X roja es el símbolo asignado a la función de borrado; la
caja con la línea punteada indica el área marcada.
www.infoPLC.net

2. Haga clic con el botón izquierdo del ratón por encima del elemento y
trace con el ratón un marco alrededor de 1-0Z1.
El elemento 1-0Z1 se elimina.
3. Ahora pulse la combinación de teclas [Ctrl] + [Z] para deshacer el
comando Borrar y volver a insertar el elemento.
Cerrar proyecto
1. Seleccione los elementos de menú Proyecto > Cerrar.
El proyecto EPLAN-DEMO se cerrará.
Si se encuentra con el cursor en el navegador de páginas, se cerrará el
proyecto en el que haya marcado una o varias páginas.
Nota:
Tenga en cuenta que el elemento de menú Cerrar del menú contextual
del navegador de páginas sólo cierra la página que se encuentre en
esos momentos en primer plano. Si desea cerrar un proyecto a través
del menú contextual del navegador de páginas, deberá seleccionar los
elementos de menú Menú contextual > Proyecto > Cerrar.
Sugerencia:
En el menú Proyecto, bajo el elemento de menú Imprimir aparece una
lista con los últimos proyectos abiertos. Gracias a esta lista puede abrir
un proyecto sin tener que utilizar el elemento de menú Abrir.
www.infoPLC.net

Ejemplo:
Observe también el siguiente ejemplo. Acaba de cerrar el proyecto de
demostración. Ahora haga clic en el menú Proyecto y seleccione la
entrada EPLAN-DEMO. EPLAN Fluid volverá a abrir el proyecto de
demostración. Vuelva a cerrarlo.
Ahora que ya ha visto en este capítulo el amplio proyecto de demostra-
ción, en las dos siguientes secciones crearemos un esquema mucho
más "sencillo".
www.infoPLC.net

Crear esquema
Crear esquema
En este capítulo empezaremos a crear un esquema sencillo. Para ello,
abra en primer lugar (dado el caso) la página de esquema 1/2 con la
descripción Alimentación de su proyecto de práctica.
¿Qué es un símbolo?
Un símbolo es un gráfico que se utiliza en EPLAN Fluid para representar
funciones. No contiene datos lógicos, éstos están guardados en las
funciones.
¿Qué es un componente?
Un componente es un elemento gráfico que sirve para representar una
función. Se compone de la función y del símbolo. La función contiene los
datos lógicos y el símbolo los datos gráficos. Un componente tiene un
identificador de medios de explotación, designaciones de punto de
conexión, etc.
¿Qué son los medios de explotación?
Los medios de explotación son unidades lógicas que interactúan a nivel
electrotécnico o de técnica de fluidos. Los medios de explotación se
designan con un identificador de medio de explotación (IME), por
ejemplo V1, A1, Z1, S1.
¿Qué es una técnica?
La técnica determina la técnica hay que utilizar o seleccionar: hidráulica,
neumática, lubricación, refrigeración o electrotecnia. En EPLAN Fluid la
técnica se puede seleccionar como propiedad de función a partir de una
lista. En las conexiones, la técnica se detecta automáticamente a partir
de los destinos de las funciones conectadas.
Una técnica puede estar compuesta por varias "subtécnicas". P. ej., la
técnica "Refrigeración" puede estar integrada por las subtécnicas
"Refrigeración por agua" y "Refrigeración por aceite". La especificación
de subtécnicas como propiedad de función adicional permite efectuar
evaluaciones muy detalladas en EPLAN Fluid.
www.infoPLC.net

Crear esquema
¿Qué es una conexión de fluido?
Las conexiones de fluido tienen lugar entre dos puntos de conexión y
constituyen un tramo por el que se transporta información con ayuda de
un líquido o de aire (presión) desde un origen y hasta un destino.
En EPLAN Fluid se puede especificar si una conexión es una Tubería o
un Tubo. Con esta información se pueden llevar a cabo evaluaciones
especiales y se pueden emitir listas de tendido de tubos y mangueras.
¿Qué son las piezas de conexión?
En EPLAN Fluid existen diversas piezas de conexión para crear
esquemas de la técnica de fluido:
• Piezas de conexión puramente gráficas (ángulos, piezas T, cruces,
diagonales). En EPLAN Fluid se utilizan para representar cambios de
dirección y bifurcaciones de líneas de conexión en el esquema de
fluido. Normalmente, las piezas T y los cruces se dibujan en la
técnica de fluidos como cableado de puntos.
• Piezas de conexión que representan funciones (distribuidores y
conectores). En ellas se pueden guardar propiedades tales como
datos de medio de explotación, datos de símbolo, de función y de
artículo. Las propiedades de estos objetos se pueden evaluar y, p.
ej.,emitir en listas de conexiones o de materiales.
• Piezas de conexión para el interior de bloques de válvulas
(distribuidores y conectores).
¿Qué es un distribuidor?
Los distribuidores disponen de varios puntos de conexión y sirven para
distribuir el medio fluido en una instalación de técnica de fluido. En
EPLAN Fluid los distribuidores se representan gráficamente a través de
símbolos de conexión. EPLAN Fluid gestiona los distribuidores como si
fueran ítems concretos ya que se les pueden asignar datos de medio de
explotación, de símbolo y de función así como datos de artículo.
www.infoPLC.net

Crear esquema
¿Qué es un conector?
Los conectores disponen de dos puntos de conexión y sirven para
adaptar tipos de conexiones diferentes (transiciones tubo / tubería,
reducciones de diámetro) dentro de una instalación de técnica de fluido.
En EPLAN Fluid los conectores se representan gráficamente a través de
símbolos de conexión. EPLAN Fluid gestiona los conectores como si
fueran ítems concretos ya que se les pueden asignar datos de medio de
explotación, de símbolo y de función, así como datos de artículo.
¿Qué son los sistemas de coordenadas?
En EPLAN existen distintos sistemas de coordenadas para posicionar el
cursor. Dependiendo del tipo de página, estará predefinido un sistema
de coordenadas determinado. Las páginas de esquemas de técnica de
fluido cuentan con el sistema de coordenadas técnica de fluido. Este
sistema tiene su origen en la esquina inferior izquierda de la superficie
de diseño. Los valores de coordenadas se indican en pasos de retícula
RX y RY y se muestran en la barra de estado.
Insertar símbolos de conexión "Angulo"
El primer elemento que insertaremos en el esquema será un ángulo. Los
ángulos y otros elementos (piezas T, puntos de interrupción, etc.) perte-
necen dentro de EPLAN Fluid a los símbolos de conexión con cuya
ayuda se puede representar el proceso de las conexiones en el
esquema.
1. Seleccione los elementos de menú Insertar > Símbolo de conexión
> Angulo (arriba, izquierda).
El ángulo se adjuntará al puntero del ratón.
2. Seleccione Opciones > Introducción de coordenadas.
Se abrirá el cuadro de diálogo Introducción de coordenadas.
www.infoPLC.net

Crear esquema
3. En el cuadro de grupo Posición del cursor actual, indique para
X: 153 y para Y: 60.
Se cerrará el cuadro de diálogo Introducción de coordenadas.
Al mismo tiempo que el cursor, EPLAN Fluid coloca el ángulo en la
posición indicada. Además, en la esquina inferior izquierda de la
barra de estado aparecerá la posición actual del cursor.
5. Seleccione Menú contextual > Cancelar operación para finalizar la
operación.
www.infoPLC.net

Crear esquema
Notas:
• Por motivos de facilidad de comparación, los distintos elementos de
esquema se colocan en todo el proyecto de práctica en posiciones
definidas de forma exacta. Durante la edición de sus propios esque-
mas no es necesario determinar así las coordenadas de inserción.
Puede utilizar para la inserción, tal y como ya se ha descrito, la
introducción de coordenadas o bien puede posicionar los elemen-
tos con ayuda del ratón o las teclas de cursor en las coordinadas
dadas.
Si utiliza el cuadro de diálogo Introducción de coordenadas, el
elemento se colocará directamente al confirmar las coordenadas con
[Aceptar].
Si coloca el elemento con el ratón o el teclado, tras el posiciona-
miento deberá hacer clic con el ratón o pulsar la tecla [Entrar] para
colocar el elemento en la página.
• Tenga en cuenta que, al insertar en determinadas coordenadas
(excepto los sistemas de coordenadas empleados) tiene importancia
el Tamaño de retícula empleado. El tamaño de retícula para las pági-
nas de tipo Esquema fluido está predefinido en "2,00 mm". Si, p. ej.
en las Propiedades de página se modifica la Retícula predefinida de
"2,00 mm" a "4,00 mm", el ángulo insertado en primer lugar (posición
anterior RX:153 / RY:60) se encontraría ahora en la posición RX:306 /
RY:120.
Sugerencia:
Para acceder más rápidamente a la introducción de coordenadas,
también puede pulsar la tecla [P].
www.infoPLC.net

Crear esquema
Generar automáticamente líneas de conexión
En el momento en que los puntos de conexión de dos símbolos de
ángulo se encuentran enfrentados (en vertical u horizontal) en el
esquema, se conectan automáticamente mediante una línea de
conexión. Esto se conoce con el nombre de conexión automática y las
líneas de conexión que se generan se conocen como "líneas
Autoconexión". Sólo estas líneas Autoconnect se reconocerán y
evaluarán como conexiones de técnica de fluido o eléctricas entre los
símbolos en el esquema. La conexión automática se lleva a cabo cada
vez que los puntos de conexión de dos símbolos se encuentran
enfrentados en horizontal o vertical en el esquema. Al insertar y
desplazar símbolos aparece una vista previa de las líneas Autoconexión.
Insertar elementos gráficos
Los elementos gráficos son elementos como líneas, círculos,
rectángulos, etc. que no contienen información relevante para el
esquema. Para dibujar estos elementos, el menú Insertar > Gráfico
ofrece distintos comandos.
Dibujar líneas
1. Seleccione los elementos de menú Insertar > Gráfico > Línea.
El símbolo de la línea se adjuntará al puntero del ratón.
2. Coloque el cursor en las coordenadas RX:111 / RY:108.
3. Haga clic con el botón izquierdo del ratón para determinar el punto
inicial de la primera línea.
4. A continuación, coloque el cursor en las coordenadas RX:111 /
RY:23 y vuelva a hacer clic con el botón izquierdo del ratón para
determinar el punto final de la línea.
operación.
A continuación, modifique las propiedades de formato de la línea
insertada.
www.infoPLC.net

Crear esquema

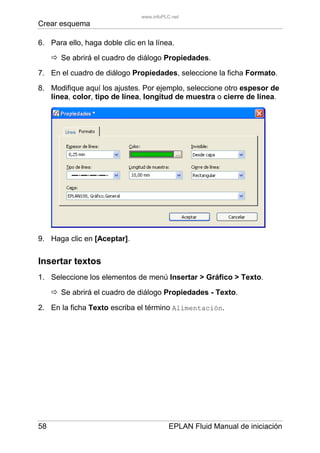

6. Para ello, haga doble clic en la línea.
Se abrirá el cuadro de diálogo Propiedades.
7. En el cuadro de diálogo Propiedades, seleccione la ficha Formato.
8. Modifique aquí los ajustes. Por ejemplo, seleccione otro espesor de
línea, color, tipo de línea, longitud de muestra o cierre de línea.
Insertar textos
1. Seleccione los elementos de menú Insertar > Gráfico > Texto.
Se abrirá el cuadro de diálogo Propiedades - Texto.
2. En la ficha Texto escriba el término Alimentación.
www.infoPLC.net

Crear esquema
3. En el cuadro de diálogo Propiedades - Texto, seleccione la ficha
Formato.
4. Modifique aquí los ajustes. Por ejemplo, seleccione otro tamaño de
texto, color, alineación, fuente o ángulo.
El texto se adjuntará al cursor.
6. Coloque el cursor en las coordenadas RX:87 / RY:104 y haga clic
con el botón izquierdo del ratón.
Insertar medios de explotación generales
A diferencia del resto de símbolos (p. ej., los símbolos de conexión), los
medios de explotación generales sólo se pueden seleccionar con la
selección de símbolos.
Nota:
Los medios de explotación más complejos de la técnica de fluidos se
insertan mediante macros de símbolos, que abarcar varios símbolos.
www.infoPLC.net

Crear esquema
Seleccionar símbolo
En la selección de símbolos puede seleccionar los símbolos en una
representación de árbol o de lista. En la representación de árbol, los
símbolos se clasifican en distintos grupos según su definición de
función. Puede desplazarse por los distintos grupos hasta localizar el
símbolo deseado.
Ejemplo:
La siguiente figura muestra la selección de símbolos mediante la repre-
sentación de árbol para el primer medio de explotación que se va a
insertar.
Si marca un símbolo en el árbol, bajo él aparecerá una descripción del
símbolo correspondiente. En la parte derecha del cuadro de diálogo de
la selección de símbolos aparece una vista previa. Si ha marcado el
símbolo deseado en la vista previa, sólo tiene que hacer doble clic para
aplicarlo.
www.infoPLC.net

Crear esquema
Para el proyecto de práctica utilizaremos una selección de símbolos
mediante la representación de listas. La indicación directa de la
representación de listas también permite seleccionar símbolos
rápidamente.
Notas:
• La selección de símbolos que se describe a continuación mediante la
indicación directa sólo funciona si ha configurado las columnas de
la lista de forma que el nombre del símbolo aparezca en la primera
columna.
• Al crear un filtro para la selección de símbolos podrá escoger entre
todas las bibliotecas de símbolos asignadas al proyecto. Si no
aparecen las bibliotecas de símbolos PNE1ESS y HYD1ESS, deberá
guardarlas en el proyecto. Para ello, seleccione en el cuadro de
diálogo Selección de símbolos los elementos del menú Menú
contextual > Ajustes. El cuadro de diálogo Ajustes: Bibliotecas de
símbolos se abrirá. Haga clic en un campo vacío de la columna
Bibliotecas de símbolos y después en el botón […] que aparece. En
el cuadro de diálogo Seleccionar biblioteca de símbolos, marque la
biblioteca deseada y haga clic en [Abrir]. La biblioteca de símbolos
se mostrará en la columna Bibliotecas de símbolos. Si fuera nece-
sario, agregue el resto de bibliotecas de símbolos y haga clic en
[Aceptar] para cerrar el cuadro de diálogo Ajustes: Bibliotecas de
símbolos.
1. Seleccione los elementos de menú Insertar > Símbolo.
Se abrirá el cuadro de diálogo Selección de símbolos.
2. En el cuadro de diálogo Selección de símbolos, seleccione la ficha
Lista.
3. Para reducir el número de símbolos mostrados, cree primero un
filtro. Haga clic en [...] junto al campo Filtro.
4. En el cuadro de diálogo Filtro, haga clic en (Nuevo) junto al
campo Esquema.
5. Escriba el nombre Técnica de fluido en el campo Nombre del
cuadro de diálogo Esquema nuevo.
6. Si lo desea, en el campo Descripción, escriba una descripción
explicativa para el nuevo esquema.
www.infoPLC.net

Crear esquema
El esquema se creará y regresará al cuadro de diálogo Filtro.
8. Haga clic en la celda de la columna Valor.
En ella aparecerá el botón [...].
9. Haga clic en [...] en la celda.
10. Active las casillas de verificación PNE1ESS y HYD1ESS en el
cuadro de diálogo Selección de valores y haga clic en [Aceptar].
11. En el cuadro de diálogo Filtro, haga clic en [Aceptar].
Los ajustes de filtro se guardarán en el esquema Técnica de
fluido y regresará al cuadro de diálogo Selección de símbolos.
12. Active la casilla de verificación Activo para que se utilicen los
ajustes de filtro.
Los distintos símbolos se gestionan en las llamadas "bibliotecas
de símbolos". En la lista ahora sólo aparecerán los símbolos de las
bibliotecas PNE1ESS y HYD1ESS.
13. En el campo Indicación directa, escriba F15.1_04.
Nada más introducir el primer carácter, el cursor saltará al primer
símbolo cuyo nombre comience con este carácter y lo marcará. A
continuación, el símbolo marcado y todas sus variantes se mostra-
rán en la ventana de vista previa de la parte derecha. La primera
variante aparecerá marcada en la ventana de vista previa. Además,
el símbolo se mostrará en la Previsualización gráfica.
www.infoPLC.net

Crear esquema
14. Marque en la lista el símbolo F15.1_04, Contorno con 1
conexión (botella de gas) y, en la vista previa, haga clic en la
segunda variante (variante B).
El símbolo se adjuntará al cursor y se podrá colocar en el editor
gráfico.
16. Coloque el símbolo en las coordenadas RX:20 / RY:60 del esquema
y haga clic con el botón izquierdo del ratón.
Establecer propiedades
Al colocar el símbolo en la página se abre el cuadro de diálogo Propie-
dades (componentes). Ciertos campos ya están rellenados con entra-
das. Por ejemplo, en EPLAN Fluid, los medios de explotación se nume-
ran automáticamente de forma predeterminada durante su inserción.
Este comportamiento se conoce como numeración en línea. En los
ajustes puede desactivar la numeración en línea y modificar el formato
de numeración predeterminado. (Ruta de menú: Opciones > Ajustes >
Proyectos > "Nombre de proyecto" > Medios de explotación >
Numeración (en línea)).
www.infoPLC.net

Crear esquema
1. Seleccione en el cuadro de diálogo Propiedades (componentes):
Medio de explotación general la ficha Acumulador.
Los campos IME visible, Designación de punto de conexión y
Descripción de punto de conexión ya están rellenados con
entradas.
2. Indique en el campo IME visible el valor 1-0Z1.
3. Borre el valor del campo Designación de punto de conexión.
4. Indique en el campo Parámetros técnicos el texto V=500L.
5. Indique en el campo Texto de función el texto Acumulador de
aire comprimido.
7. Seleccione Menú contextual > Cancelar operación para salir del
modo de inserción.
www.infoPLC.net

Crear esquema
Ya ha insertado un acumulador de aire en el esquema. Como IME
visible aparece 1-0Z1. En el esquema también puede ver el texto de
función introducido y los parámetros técnicos.
Sugerencia:
Para acceder rápidamente a la selección de símbolos también puede
utilizar la tecla [Ins] o el botón (símbolo) de la barra de herramientas
Símbolos.
Nota:
Al insertar símbolos, se les asignará la última técnica que se haya
seleccionado. La técnica aparecerá en la primera ficha del cuadro de
diálogo de propiedades en el cuadro de grupo Propiedades de la tabla.
Si fuera necesario, puede seleccionarse otra técnica a través de la lista
desplegable de la columna Valor.
www.infoPLC.net

Crear esquema
Visualizar puntos de inserción
Para editar las propiedades de símbolos o textos a posteriori, es
necesario marcar sus puntos de inserción. La opción Mostrar puntos
de inserción facilita la localización de los puntos de inserción: si la
opción está activada, los puntos de inserción de los símbolos y textos
estarán resaltados con un cuadrado negro.
1. Seleccione los elementos de menú Ver > Puntos de inserción.
Los puntos de inserción de todos los elementos de esquema
colocados se muestran en el esquema como "cuadrados negros".
Si desea ocultar los puntos de inserción mostrados, vuelva a seleccionar
Ver > Puntos de inserción.
Sugerencia:
Para mostrar y ocultar rápidamente los puntos de inserción, también
puede utilizar la tecla [ i ].
Insertar otros medios de explotación generales
Siga el mismo procedimiento para los componentes enumerados a con-
tinuación. Selecciónelos en la representación de listas de la selección
de símbolos mediante la indicación directa. Para ello, indique los
nombres de símbolo indicados y deje activado el filtro de símbolos para
técnica de fluido. Los símbolos del mismo tipo se insertarán inmediata-
mente uno tras otro. Antes de poder seleccionar otro símbolo, debe
finalizar la acción y, a continuación, volver a abrir la selección de
símbolos.
Coloque los símbolos en las coordenadas indicadas y, dado el caso,
amplíe las propiedades de los componentes insertados. En la siguiente
enumeración, las entradas de las propiedades predeterminadas se
enumeran entre paréntesis.
www.infoPLC.net

Crear esquema
Nº Descripción de símbolo Entradas
1. Silenciadores
Nombre de símbolo para la indicación
directa:
Variante:
Coordenadas:
IME visible:
Designación de punto de conexión:
F15.3.1
D
RX:151 / RY:70
(1-1Z1)
(-)
2. Silenciador
directa:
Variante:
Coordenadas:
IME visible:
F15.3.1
D
RX:155 / RY:55
(1-1Z2)
(-)
3. Contorno para equipo de medida
con conexión
directa:
Coordenadas:
IME visible:
Parámetros técnicos:
AG10.1.2_01
RX:30 / RY:67
(1-0Z2)
(-)
1-16bar
4. Indicación de presión
directa:
Coordenadas:
IME visible:
AG10.1.6
RX:29 / RY:70
(-)
(-)
www.infoPLC.net

Crear esquema
Insertar distribuidor / conector
En la técnica de fluido, a menudo se usan piezas de conexión que
corresponden a ítems reales; es decir, representan funciones. En ellas
se pueden guardar propiedades tales como datos de medio de
explotación, datos de símbolo, de función y de artículo. Al igual que
cualquier otra función, los distribuidores y conectores se pueden insertar
a través de la selección de símbolos. Sin embargo, también hay
comandos de menú y botones independientes para insertar
distribuidores y conectores.
1. Seleccione los elementos de menú Insertar > Conector /
Distribuidor > Distribuidor.
El distribuidor se adjuntará al puntero del ratón.
2. Pulse la tecla [Ctrl] y mueva el cursor en círculos.
Se mostrarán las distintas variantes.
3. Seleccione la variante con la conexión hacia arriba y suelte la tecla
[Ctrl].
4. Coloque el distribuidor en las coordenadas RX:30 / RY:60 y haga clic
con el botón izquierdo del ratón.
El cuadro de diálogo Propiedades (componentes): Medio de
explotación general se abrirá.
5. En el campo IME visible de la ficha Distribuidor/conector, indique
el valor 1-0Z3.
El distribuidor se insertará en las coordenadas indicadas.
7. Finalice la operación con Menú contextual > Cancelar operación.
www.infoPLC.net

Crear esquema
Insertar símbolos de conexión "Puntos de
interrupción"
1. Seleccione los elementos de menú Insertar > Símbolo de conexión
> Punto de interrupción.
El símbolo del punto de interrupción se adjuntará al puntero del
ratón.
2. Pulse la tecla [Ctrl] y mueva el cursor en círculos.
Se mostrarán las distintas variantes.
3. Seleccione la variante con la punta de la flecha hacia abajo y suelte
la tecla [Ctrl].
4. Coloque el punto de interrupción en las coordenadas RX:151 /
RY:94 y haga clic con el botón izquierdo del ratón.
www.infoPLC.net

Crear esquema
El cuadro de diálogo Propiedades (componentes): Punto de
interrupción se abrirá.
5. En el campo IME visible indique el identificador de medio de
explotación R.
El punto de interrupción se insertará en las coordenadas
indicadas.
7. Coloque otro punto de interrupción con el identificador P en las
coordenadas RX:155 / RY:94, pero seleccione esta vez la variante
con la flecha hacia arriba.
operación.
www.infoPLC.net

Crear esquema
Modificar los ajustes de visualización de los puntos de
interrupción
Para evitar que los identificadores de medios de explotación se corten
con las líneas Autoconexión, debe realizar un ajuste más en el cuadro
de diálogo de propiedades.
1. Haga doble clic en el punto de interrupción R.
Punto de interrupción en la ficha Visualización.
3. Seleccione la entrada Por encima, 0º en la lista desplegable
Distribución de propiedades.
Cambiarán las entradas de los campos Alineación, Coordenada
X y Valor predeterminado de acople.
www.infoPLC.net

Crear esquema
Las propiedades mostradas aparecerán por encima del punto de
inserción.
5. Repita los ajustes para el punto de interrupción P.
Actualizar conexiones
Las líneas de conexión creadas durante la conexión automática en
principio no son más que líneas gráficas, y no conexión provistas de
datos. En determinadas acciones (p. ej. al abrir una página, crear
evaluaciones, etc.) las conexión se actualizan automáticamente. Para
ello se generarán desde los datos existentes conexión nuevas o se
actualizarán las conexión existentes. La conexión individual puede
obtener sus datos mediante ajustes de proyecto de potencial o de punto
de definición de conexión.
Como los datos de conexión no se actualizan automáticamente con
cada acción, recomendamos actualizar manualmente antes de
determinadas operaciones (p. ej., ejecutar pruebas de funcionamiento,
trabajar en cuadros de diálogo de navegación).
1. Marque el proyecto EPLAN_start en el navegador de páginas.
2. Seleccione los elementos del menú Datos de proyecto >
Conexiones > Actualizar.
EPLAN Fluid actualiza todas las conexiones del proyecto.
Notas:
• La actualización "manual" de conexiones se realiza en función de la
selección efectuada. Por ejemplo, si ha marcado una o varias
páginas, sólo se actualizarán las conexiones en esas páginas. Si
desea actualizar todas las conexiones de un proyecto, deberá marcar
el proyecto en un navegador.
• Reconocerá si las conexiones son actuales en el borde derecho de la
barra de estado: si aparece el signo "#", el proyecto incluye
conexiones no actuales. Si además aparece el signo "*", la página
abierta dispone de conexiones no actuales.
www.infoPLC.net

Crear esquema
Insertar caja de aparato
En la técnica de fluido se emplean frecuentemente dispositivos comple-
jos como bloques de válvulas o unidades de energía con puntos de
conexión internos. Habitualmente estos dispositivos se representan
gráficamente en los esquemas de fluido enmarcados en rectángulos.
EPLAN Fluid contempla este tipo de representación y ofrece
funcionalidades en consecuencia con las que se pueden realizar las
denominadas cajas de aparato y puntos de conexión de dispositivo.
A continuación dibujará una caja de aparato que, en la siguiente sec-
ción, ampliaremos con una macro de símbolo. Para ello, abra en primer
lugar la página de esquema 1/3 con la descripción Consumidor de su
proyecto de práctica.
1. Seleccione los elementos de menú Insertar > Caja / Punto de
conexión / Placa de montaje > Caja de aparato.
En el cursor aparecerá el símbolo de una caja de aparato
(pequeño rectángulo con puntos de conexión).
2. A continuación, coloque el cursor en las coordenadas RX:81 / RY:74
y haga clic con el botón izquierdo del ratón para determinar el punto
de inicio de la esquina derecha.
3. Después, coloque el cursor en las coordenadas RX:89 / RY:64 y
vuelva a hacer clic con el botón izquierdo del ratón para determinar
el punto final de la esquina derecha.
El cuadro de diálogo Propiedades (componentes): Caja de
aparato (fluido) se abrirá.
4. En el campo IME visible de la ficha Caja de aparato (fluido),
indique el valor 1-1V2.
5. En la ficha Visualización del campo Punto de referencia,
seleccione la entrada Abajo izquierda en la lista desplegable.
operación.
www.infoPLC.net

Crear esquema
Dote a la caja de aparato de puntos de conexión:
1. Seleccione los elementos de menú Insertar > Caja / Punto de
conexión / Placa de montaje > Punto de conexión de dispositivo
(bilateral).
En el cursor aparecerá el símbolo paraun punto de conexión de
dispositivo.
2. Coloque el símbolo en las coordenadas RX:83 / RY:65 del esquema
y haga clic con el botón izquierdo del ratón.
3. En la ficha Punto de conexión de dispositivo (fluido), indique la
designación de punto de conexión 1 y borre el valor propuesto en
el campo IME visible.
En el cursor aparecerá el símbolo paraun punto de conexión de
dispositivo.
5. Coloque un segundo punto de conexión de dispositivo en las
coordenadas RX:83 / RY:73 del esquema y haga clic con el botón
6. En la ficha Punto de conexión de dispositivo (fluido) del cuadro
de diálogo de propiedades, indique la designación de punto de
conexión 2 y borre el valor propuesto en el campo IME visible.
7. En el campo Número / nombre de la ficha Datos de símbolos /
funciones, seleccione el símbolo DCFP2OL (usando la selección de
símbolos que usted puede abrir con el botón […]).
operación.
www.infoPLC.net

Crear esquema
www.infoPLC.net

Crear e insertar macro
EPLAN Fluid ofrece la posibilidad de utilizar distintos tipos de macros.
En las siguientes secciones vamos a crear a modo de ejemplo una
macro de símbolo para después insertarla. La creación y la inserción de
macros de otros tipos, como macros de página y macros de ventana,
siguen el mismo procedimiento. Para obtener más información sobre
estos tipos de macros, consulte la ayuda en pantalla de EPLAN Fluid.
¿Qué son las macros?
Las macros de EPLAN Fluid son encuadres cualquiera de páginas o
proyectos que se guardan para su uso posterior. La creación de macros
ofrece la ventaja de que los encuadres no se tienen que crear cada vez
que se repita un trabajo rutinario.
¿Qué es una macro de símbolo?
En la técnica de fluido, para representar medios de explotación
complejos suelen necesitarse varios símbolos. Así, p. ej., para una
válvula se necesita accionar un resorte o bobina. Estos símbolos
combinados se guardan en macros de símbolos (con la extensión de
nombre de fichero *.ems).
¿Qué es una macro de ventana?
Una macro de ventana es un área cualquiera de una página. Todos los
objetos cuyos puntos de inserción se encuentran dentro del área se
guardan en la macro de ventana.
www.infoPLC.net

Crear macro de símbolos
En la técnica de fluido, para representar medios de explotación comple-
jos suelen necesitarse símbolos "combinados", que no se insertan
mediante la selección de símbolos sino mediante macros de símbolos.
A continuación verá cómo puede crear sus propias macros de símbolos.
Requisito:
Ha abierto la página de esquema 1/3, Consumidor y ha dibujado la caja
de aparato tal y como hemos descrito previamente.
1. Seleccione los elementos de menú Insertar > Símbolo.
2. En el cuadro de diálogo Selección de símbolos, seleccione la ficha
Lista.
3. Seleccione en el campo Filtro la entrada Técnica de fluido de la
lista desplegable y active la casilla de verificación Activo.
4. En el campo Indicación directa, escriba V11.5.3_02.
5. Marque en la lista la válvula de mariposa V11.5.3_02 y haga clic en
[Aceptar].
El símbolo se adjuntará al cursor y se podrá colocar en el editor
gráfico.
6. Coloque el símbolo en la caja de aparato dibujada en las coordena-
das RX:83 / RY:69 del esquema y haga clic con el botón izquierdo
del ratón.
A continuación, coloque los siguientes símbolos en las coordenadas
indicadas y, dado el caso, amplíe las propiedades de los componentes
insertados. En la siguiente enumeración, las entradas de las propieda-
des predeterminadas se enumeran entre paréntesis.
Los símbolos para los distribuidores se encuentran en la biblioteca de
símbolos SPECIAL, que no está incluida en el filtro Técnica de fluido.
Para poder seleccionar estos símbolos, debe volver a desactivar la
casilla de verificación Activo situada junto al campo Filtro.
www.infoPLC.net

1. Válvula de retención sin resorte
directa:
Coordenadas:
IME visible:
V11.5.4_01
RX:87 / RY:70
(-)
(-)
2. Distribuidor (fluido)
directa:
Variante:
Coordenadas:
IME visible:
TF
B
RX:83 / RY:66
(-)
(-)
3. Distribuidor (fluido)
directa:
Variante:
Coordenadas:
IME visible:
TF
B
RX:83 / RY:72
(-)
(-)
Inserte ahora un ángulo (abajo, izquierda) en las coordenadas RX:87 /
RY:72 y un ángulo (arriba, izquierda) en las coordenadas RX:87 /
RY:66.
Para poder filtrar las conexiones dentro de la caja de aparato por evalua-
ciones, defina estas conexiones como "internas". Esto se realiza a
través de las propiedades de punto de conexión de los símbolos.
1. Haga doble clic en la válvula de mariposa.
2. Pase a la ficha Datos de símbolos / funciones y haga clic en
[Lógica].
www.infoPLC.net

Se abrirá el cuadro de diálogo Lógica de punto de conexión.
Aquí puede editar las propiedades de los puntos de conexión, que
tendrán efecto, en parte, en las propiedades de las conexiones
conectadas.
3. Para la propiedad Tipo de conexión de ambos puntos de conexión,
seleccione en cada caso la entrada Interno en la lista desplegable
y haga clic en [Aceptar].
Ha vuelto al cuadro de diálogo Propiedades (componentes):
Medio de explotación general.
Defina del mismo modo los puntos de conexión de la válvula de
retención y de los dos distribuidores como "internas". En los puntos de
conexión de dispositivos, cada uno de los puntos de conexión que
indique hacia el "interior" (dentro de la caja del aparato) debe recibir el
tipo de conexión Interno. En el punto de conexión de dispositivo
superior, sería el segundo punto de conexión, mientras que en el inferior
sería el primer punto de conexión.
A continuación, agrupe la caja de aparato y los símbolos insertados en
ella.
1. Forme un cuadro alrededor de la caja de aparato con el ratón
moviendo el cursor, por ejemplo, a las coordenadas RX:79 / RY:75 y
haciendo clic con el botón izquierdo del ratón.
2. Manteniendo pulsado el botón izquierdo del ratón, mueva el cursor,
por ejemplo, a las coordenadas RX:89 / RY:63 y suelte el botón
3. Seleccione los elementos de menú Editar > Otro > Agrupar.
Los símbolos situados dentro del marco trazado se agruparán; es
decir, ya no podrá modificarlos de forma independiente.
4. Mueva el cursor por encima del grupo y haga clic con el botón
izquierdo del ratón para marcarlo.
5. Seleccione los elementos de menú Editar > Crear macro de
símbolos.
www.infoPLC.net

EPLAN Fluid abrirá el cuadro de diálogo Guardar como. En el
campo Directorio aparecerá el directorio de destino predeterminado
para macros.
6. Indique en el campo Nombre de fichero el nombre de macro
Válvula de retención de mariposa.
7. Si lo desea, escriba en el campo Descripción la descripción
Válvula de retención de mariposa para la macro. El texto
introducido aquí aparecerá en un campo de comentario al insertar la
macro, lo que facilita la selección.
El cuadro de diálogo Guardar como se cerrará. La macro se
guardará en el directorio ajustado con el nombre Válvula de
retención de mariposa.ems.
www.infoPLC.net

Insertar macro de símbolos
Ahora volverá a insertar la macro recién guardada en la misma página.
1. Seleccione los elementos de menú Insertar > Macro de símbolos.
EPLAN abrirá el cuadro de diálogo Seleccionar macros.
2. Active la casilla de verificación Vista previa.
En la parte derecha del cuadro de diálogo aparecerá una vista
previa gráfica de la macro marcada. Además, la macro se mostrará
en la Previsualización gráfica.
3. Seleccione la macro Válvula de retención de mariposa.ems
en el directorio predeterminado para macros.
En el campo de comentarios situado bajo la vista previa
aparecerá el proyecto de origen de la macro y su descripción.
4. Haga clic en [Abrir].
La macro se adjuntará al puntero del ratón.
5. Coloque la macro en las coordenadas RX:89 / RY:74 del esquema y
haga clic con el botón izquierdo del ratón para situarla.
www.infoPLC.net

Se abrirá el cuadro de diálogo Modo de inserción. En este
cuadro de diálogo se indica el modo en que se numerarán los
medios de explotación al insertarse.
6. Seleccione la opción Numerar. De esta forma se numerarán auto-
máticamente (en línea) los medios de explotación insertados por
medio de la macro. Para el contador de un IME se utilizará el
siguiente contador libre de la letra correspondiente.
El cuadro de diálogo Modo de inserción se cerrará y la macro se
colocará. Como la macro sigue adjuntada al puntero del ratón,
puede volver a insertar la macro.
8. No obstante, finalice la operación con Menú contextual > Cancelar
operación.
Sugerencia:
Para colocar una macro insertándola también puede utilizar las
siguientes teclas:
[Y] + [X]: La macro se fijará en su posición original.
[Y]: La macro sólo puede moverse en horizontal desde su
posición original.
[X]: La macro puede moverse sólo en vertical desde su
posición original.
www.infoPLC.net

Sugerencia:
La ruta de menú Página > Macro de página > Insertar también permite
insertar una macro de ventana o de símbolo como macro de página. En
el cuadro de diálogo Seleccionar macro, que se abrirá a continuación,
debe seleccionar como Tipo la entrada correspondiente de Macro de
ventana (*.ema) o Macro de símbolo (*.ems). Como suele
suceder al insertar macros de página, se creará una nueva página de
proyecto.
A continuación, inserte la macro de símbolos P_A_0057.EMS con la
variante D, que se encuentra en el subdirectorio FESTO del directorio de
macros.
www.infoPLC.net

Coloque la macro en las coordenadas RX:114 / RY:102 del esquema.
Después, haga doble clic en el componente para abrir el cuadro de
diálogo de propiedades.
Introduzca en el cuadro de diálogo Propiedades (componentes):
Medio de explotación general, dentro de la ficha Cilindros, el IME
visible 1-1A1 y el Texto de función Tensar. En el campo Parámetros
técnicos indique Diámetro del pistón: 40mm¶Carrera: 200mm.
Para insertar el carácter ¶, que aquí sirve para insertar un salto de línea,
use la combinación de teclas [Ctrl] + [Entrada]. También puede
seleccionar el elemento de menú Salto de línea en el menú contextual.
Conecte el cilindro con las válvulas de retención de mariposa colocando
otros dos ángulos (abajo, derecha) en las coordenadas RX:83 / RY:102
y RX:91 / RY:94.
A continuación, abra la página 1/3 del esquema Consumidor y coloque
en las coordenadas indicadas las siguientes macros de símbolos, que
también se encuentran en el subdirectorio FESTO del directorio de
macros. Dado el caso, amplíe las propiedades de los componentes
insertados. En la siguiente enumeración, las entradas de las
propiedades predeterminadas se enumeran entre paréntesis.
Nº Descripción de la macro de
símbolos
Entradas
1. Válvula de distribución
Nombre de símbolo:
Coordenadas:
IME visible:
Designación de punto de
conexión:
P_V_0144.EMS
RX:153 / RY:81
(1-1V1)
(4¶5¶1¶2¶3)
2. Unidad de mantenimiento
Nombre de símbolo:
Coordenadas:
IME visible:
Texto de función:
P_WE1023.EMS
RX:40 / RY:60
(1-0Z4)
Válvula de regulación de
aire comprimido con filtro
www.infoPLC.net

Modifique los dos textos de la válvula para la regulación de la presión.
Para ello, debe anular en primer lugar la agrupación de las macros de
símbolo (Editar > Otro > Desagrupar). Haga doble clic en el punto de
inserción del texto e introduzca los valores 10µm y 6bar. A continuación
vuelva a agrupar la macro (Editar > Otro > Agrupar).
www.infoPLC.net

Generar referencias cruzadas
En el capítulo anterior ha creado un esquema en la primera página de
esquema de su proyecto de práctica. En este capítulo completará la
segunda página del esquema y generará referencias cruzadas.
En EPLAN Fluid se distinguen dos tipos de referencias cruzadas. De
esta forma, el programa inserta la mayoría de estas referencias cru-
zadas automáticamente (en línea). Por medio del proyecto de práctica
conocerá algunos de los tipos de referencias cruzadas más comunes.
Para obtener información detallada sobre los distintos tipos de referen-
cias cruzadas, consulte la ayuda en pantalla de EPLAN Fluid.
¿Qué son las referencias cruzadas?
Los medios de explotación pueden estar formados por distintos elemen-
tos y estar divididos en varias páginas de esquema. Además, puede ser
necesario representar un medio de explotación varias veces. En tales
casos, las referencias cruzadas señalan la correspondencia de los
distintos ítems. Una referencia cruzada indica dónde se puede encontrar
otra parte de un medio de explotación en el esquema. Con ayuda de las
referencias cruzadas puede localizar un componente o ítems
correspondientes en multitud de páginas.
¿Cómo se representan las referencias cruzadas en el
esquema?
De forma predeterminada, las referencias cruzadas se representan en el
orden [carácter separador]nombre de página[carácter
separador]columna. Como carácter separador delante de la página
está predefinido "/" y, entre la página y la columna, ".".
De forma predeterminada, las referencias cruzadas tienen un color
distinto al del resto de elementos mostrados.
www.infoPLC.net

Nota:
Las indicaciones sobre los caracteres separadores y otros ajustes
generales para las referencias cruzadas pueden efectuarse en los
ajustes a través de la ruta de menú Opciones > Ajustes > Proyectos >
"Nombre de proyecto" > Referencias cruzadas / espejo de
contactos > General.
¿Cómo se representan las referencias cruzadas de
elementos de esquema electrotécnicos?
En las instalaciones de técnica de fluido se emplean a menudo válvulas
de accionamiento electromagnético. Cuando hay que documentar en un
proyecto la electrotecnia y la técnica de fluido de una instalación EPLAN
Fluid ofrece la posibilidad de representación automática de referencias
cruzadas en elementos de accionamiento electrotécnicos situados en el
esquema de fluido y en las correspondientes funciones situadas en el
esquema eléctrico. En ese caso la formación de referencias cruzadas
sólo es posible si previamente se han guardado en el proyecto las
bibliotecas de símbolos HYD1ESS.SLK para hidráulica o PNE1ESS.SLK
para neumática a través de los ajustes. Si se toma de una de estas
bibliotecas un elemento de accionamiento con definición de función
electrotécnica y se coloca en una página del tipo "Esquema fluido"
recibirá automáticamente en el cuadro de diálogo Propiedades <...> el
tipo de representación "Referencia cruzada par".
Ejemplo:
La macro de símbolos de la válvula de mariposa 1-1V1 que ha insertado
en la sección anterior contiene dos bobinas magnéticas como
accionamientos de válvula. Si inserta en ella el IME que tiene estas
bobinas en el esquema eléctrico, la referencia cruzada aparecerá
automáticamente en el esquema de fluido.
www.infoPLC.net

Sugerencia:
En el cuadro de diálogo Propiedades <...> puede "dar de baja" un IME
existente. Para ello, en la primera ficha haga clic en el botón [...] situado
junto al campo IME visible y seleccione el IME adecuado en el cuadro
de diálogo Selección IME.
Generar automáticamente referencias cruzadas
de puntos de interrupción
En primer lugar, inserte dos puntos de interrupción en la segunda página
de esquema. Los puntos de interrupción sirven para representar
conexiones abarcando varias páginas. EPLAN Fluid generará
automáticamente las referencias cruzadas entre los puntos de
interrupción.
1. Abra en primer lugar la página 1/3 con la descripción Consumidor.
Para ello, márquela en el navegador de páginas y haga doble clic
en la página.
EPLAN Fluid abrirá la página en el editor gráfico.
2. Inserte en ella, p. ej., un punto de interrupción R (flecha hacia abajo)
en las coordenadas RX:83 / RY:45 con la combinación de teclas
[Mayús] + [F4]. Para ello, compárese también el procedimiento
descrito en la sección "Insertar símbolos de conexión "Puntos de
interrupción"" de la página 69.
3. Coloque un segundo punto de interrupción P (flecha hacia arriba) en
las coordenadas RX:91 / RY:45.
4. En la ficha Visualización del cuadro de diálogo de propiedades,
cambie la distribución de propiedades a Por encima, 0° y haga
clic en [Aceptar].
En los dos puntos de interrupción insertados se mostrarán las
referencias cruzadas junto a los identificadores de medios de
explotación.
www.infoPLC.net

Las referencias cruzadas hacen referencia a puntos de interrupción con
el mismo IME visible que se encuentra en la primera página del
esquema. En esta página también aparecen las referencias cruzadas
correspondientes en los puntos de interrupción.
www.infoPLC.net

Seleccionar artículos
En los dos últimos capítulos ha creado un esquema sencillo. Antes de
comenzar con su evaluación y, p. ej., generar automáticamente una lista
de artículos, debe introducir artículos para los medios de explotación
insertados.
Para ello, el cuadro de diálogo de propiedades dispone de la ficha
Artículo. Aquí puede introducir artículos de forma manual o seleccio-
narlos por medio de la llamada selección de artículos.
¿Qué es la selección de artículos?
La selección de artículos es un cuadro de diálogo que permite
seleccionar artículos de un origen de datos con los datos correspon-
dientes. Normalmente, la selección de artículos contiene los artículos
guardados en la propia gestión de artículos de EPLAN.
¿Qué es la gestión de artículos?
La gestión de artículos es la parte del programa en la que se pueden
gestionar información de artículos y personas, como datos de artículos,
clientes, fabricantes y proveedores. Los datos se guardan en una base
de datos interna propia de EPLAN que ya está llena de datos de ejem-
plo. Para la gestión de los datos de artículos necesita, como mínimo,
conocimientos avanzados, por lo que aquí no seguiremos profundizando
en la gestión de artículos.
Asignar artículos
1. En caso necesario, abra en primer lugar la segunda página de
esquema (1/3) de su proyecto de práctica.
2. Utilice Ver > Puntos de inserción para mostrar los puntos de
inserción de los elementos insertados.
www.infoPLC.net

3. Haga doble clic en el punto de inserción del cilindro 1-1A1.
4. Pase a la ficha Artículo dentro del cuadro de diálogo de
propiedades.
5. Haga clic en el campo Número de artículo en [...]. El botón
aparecerá en el momento en que haga clic en la celda correspon-
diente de la columna Número de artículo.
Se abrirá el cuadro de diálogo Selección de artículos. La
estructura es la misma que la del cuadro de diálogo de la gestión de
artículos. En la mitad izquierda aparecen los artículos en un árbol o
en una lista; la estructura de árbol está dividida por defecto en los
niveles jerárquicos Electrotecnia, Fluido y Mecánica. En la
mitad derecha del cuadro de diálogo se muestran los datos referente
al o a los elementos que usted haya marcado en la mitad izquierda.
www.infoPLC.net

6. Expanda ahora el árbol de artículos en la parte izquierda. Para ello,
haga clic p. ej. en cada uno de los signos más situados delante de
los niveles Artículo, Fluido, Componente y en los niveles de otros
grupos de productos, como Accionamientos, filtros. O bien,
marque sucesivamente los niveles correspondientes en el árbol y
seleccione en el menú contextual el elemento de menú Expandir.
Ahora, la estructura del grupo superior de productos Fluido está
expandida. En el nivel inferior del árbol aparecerán los números de
artículo.
www.infoPLC.net

7. Para reducir el número de datos mostrados, seleccione ahora un
filtro. Para ello, haga clic en el botón [...], que se encuentra junto al
campo Filtro automático.
Se abrirá el cuadro de diálogo Filtro automático. La casilla de
verificación Letra identificativa ya está preajustada.
8. Desactive la casilla de verificación Letra identificativa y active la
casilla Técnica (Neumática).
Se cerrará el cuadro de diálogo Filtro automático.
www.infoPLC.net

10. En la selección de artículos active la casilla de verificación Activo
para el filtro automático, de forma que se utilicen los ajustes de
filtro.
En la estructura de árbol ahora aparecerán los artículos que
cumplen los ajustes de filtro.
11. Seleccione en el árbol del grupo de productos Componente >
Accionamientos el artículo DNC-40-320-PPV.
En los campos de datos de la parte derecha de la selección de
artículos ahora aparecerán los datos de artículo del artículo
marcado. Además, el fichero de imagen guardado en el artículo se
muestra en la Previsualización gráfica.
EPLAN Fluid abrirá el cuadro de diálogo Conflicto. Cada vez que
hay una diferencia entre los datos guardados en el artículo y los
datos del componente, se abrirá este cuadro de diálogo en la
selección de artículos.
www.infoPLC.net

13. En la propiedad Parámetro, haga clic en el campo Opción y
seleccione en la lista desplegable la entrada Conservar. De esta
forma se conservarán los datos guardados en el componente
(= función) como parámetro Diámetro del pistón: 40mm¶
Carrera: 200mm.
A continuación se cerrará el cuadro de diálogo de conflicto. Los
datos de artículo seleccionados se aplicarán en los campos corres-
pondientes de la ficha Artículo, donde el Número de udes. /
cantidad estará predeterminado con 1.
www.infoPLC.net

15. Cierre el cuadro de diálogo de propiedades con [Aceptar].
Los nuevos datos de artículo se guardarán en el componente.
Notas:
• Los datos que aparecerán en la parte derecha de la ficha Artículo
dependen del ajuste de la lista desplegable Categoría.
Si aquí se ha ajustado la entrada Datos de artículos, en un
principio no se mostrará ningún dato. Una vez que haya hecho clic en
[Aceptar] o [Aplicar] dentro del cuadro de diálogo de propiedades,
los datos de la gestión de artículos (como Número de artículo,
Número de tipo, etc.) se guardarán en el proyecto. Estos valores no
se pueden modificar aquí.
Si ha seleccionado la entrada Datos de referencia de artícu-
los, aquí se le mostrarán datos como la Vida útil que también puede
guardar en la gestión de artículos para un artículo.
A diferencia de los datos de artículos "puros", en este caso tiene la
posibilidad de modificar estos datos en el cuadro de diálogo de
propiedades y adaptarlos para los medios de explotación correspon-
dientes en su proyecto específico.
www.infoPLC.net

• Si ha introducido o seleccionado accidentalmente un número de
artículo incorrecto en la ficha Artículo, puede eliminarlo marcando la
celda de la tabla correspondiente y haciendo clic en el botón
(Borrar).
Repita este procedimiento para los medios de explotación enumerados a
continuación. Utilice nuevamente el filtro automático y asigne a los
medios de explotación los artículos correspondientes por medio de los
números de artículo indicados. Si aparece el cuadro de diálogo de
conflicto, las propiedades guardadas en el componente (= función)
deben conservarse. Para ello, ajuste siempre la opción Conservar para
las propiedades correspondientes.
Medio de explotación IME
visible
Número de
artículo
Número
de udes. /
cantidad
Página 2 Alimentación (1/2)
Combinación de
dispositivos de
mantenimiento regulación
de aire a presión
1-0Z4 LFR-1/2-D-DI-
MAXI-KB-A
1x
Válvula de distribución 1-1V1 CPE18-M3H-5J1/4 1x
Silenciador 1-1Z1 U-1/4 1x
Silenciador 1-1Z2 U-1/4 1x
Página 3 Consumidor (1/3)
Válvula de retención de
mariposa
1-1V2 GRLA-1/4-QS-6-D 1x
Válvula de retención de
mariposa
-1V3 GRLA-1/4-QS-6-D 1x
Después de haber asignado artículos a algunos medios de explotación
en esta sección, en el próximo capítulo podemos comenzar con las
evaluaciones.
www.infoPLC.net

Generar evaluaciones
Ahora que en los capítulos anteriores ya ha creado un esquema y ha
asignado artículos a los medios de explotación insertados, aquí evaluará
los datos de su esquema de EPLAN Fluid y emitirá automáticamente
distintas páginas de evaluación.
En concreto, debe emitir las siguientes páginas de proyecto:
• Lista de conexiones
• Lista de artículos
• Índice de páginas
• Lista de piezas de recambio.
¿Qué son evaluaciones?
Las evaluaciones son consultas dirigidas a los datos de proyecto del
proyecto. Se generan automáticamente y se emiten en páginas o en
ficheros de rotulación. Entre ellas encontramos, p. ej., planos de bornes,
listas de medios de explotación e índices.
¿Qué son las páginas de evaluación?
Las páginas de evaluación son páginas de proyecto que presentan el
resultado de una evaluación. Para ello, las evaluaciones se dividen en
varios tipos. Para mostrar los datos de proyecto estructurados y forma-
teados en las páginas de evaluación, los tipos de evaluación tienen
asignados formularios en los ajustes. Estos formularios contienen como-
dines que se sustituyen con datos de proyecto durante la evaluación.
www.infoPLC.net

Generar lista de conexiones
Las listas de conexiones se pueden evaluar y emitir a través de los
ajustes estándar de las propiedades de conexión o a través de la
definición de función de puntos de definición de conexión ya fijados. A
continuación se describe cómo se puede evaluar una lista de este tipo
por medio de los ajustes estándar y emitirla como página de proyecto.
En esta lista se enumeran todos los racores de empalme de su proyecto
de técnica de fluido. En la técnica de fluido, esta lista de conexiones
basada en racores de empalme se suele denominar "lista de tendido de
mangueras".
Requisitos:
• Ha abierto el proyecto creado anteriormente EPLAN_start.
• Tiene acceso a formularios de listas de conexiones. (Seleccione
Programas de apoyo > Evaluaciones > Generar y [Ajustes] >
Presentación en páginas. Tiene que haber una entrada de
formulario para el tipo de evaluación "Lista de conexiones".)
• En los puntos de conexión de función de todos los componentes de
técnica de fluido se ha ajustado el tipo de conexión "Fluido". (Este
tipo de conexión se fija automáticamente al insertar funciones de
fluido. A fin de comprobarlo, abra el cuadro de diálogo Propiedades
<...> para la función correspondiente, pase a primer plano la ficha
Datos de símbolos / funciones y haga clic en [Lógica].)
• Ha definido como ajuste estándar para todas las conexiones de fluido
de la técnica Neumática la definición de función "Manguera".
(Opciones > Ajustes > Proyectos > "EPLAN_start" > Conexiones
> Propiedades > ficha Neumática).
• Ha especificado un diámetro/sección estándar como ajuste estándar
para todas las conexiones de fluido de la técnica neumática. Además,
ha determinado largos estándar independientes para todas las
conexiones neumáticas. (Opciones > Ajustes > Proyectos >
"EPLAN_start" > Conexiones > Propiedades > ficha Neumática).
www.infoPLC.net

1. Seleccione los elementos de menú Programas de apoyo >
Evaluaciones > Generar.
Se abrirá el cuadro de diálogo Evaluaciones - EPLAN_start.
Con ayuda de este cuadro de diálogo se crean y gestionan
evaluaciones de proyecto.
2. Pase a la ficha Evaluaciones.
En el árbol de la parte izquierda se muestran las evaluaciones ya
generadas para un proyecto. Si despliega el árbol (p. ej., mediante
Menú contextual > Expandir), aparecerán ahora los dos subniveles
Páginas y Evaluaciones incrustadas. Hasta ahora, el proyecto de
prácticas no dispone de ninguna evaluación.
3. Haga clic en el botón [Nuevo].
EPLAN Fluid abrirá el cuadro de diálogo Determinar evaluación.
www.infoPLC.net

4. Para el campo Forma de salida aplique el valor predeterminado
Página.
5. En el campo Seleccionar tipo de evaluación, marque la entrada
Lista de conexiones. Para que aparezca esta entrada, debe
ampliar el tamaño del cuadro de diálogo o desplazar las entradas
mostradas por medio de la barra de desplazamiento situada en el
margen del campo.
Se abrirá el cuadro de diálogo Filtro / Ordenación - Lista de
conexiones. Con ayuda de este cuadro de diálogo se pueden
determinar los ajustes de filtro, ordenación y salto de página de las
páginas que se van a emitir.
www.infoPLC.net

7. En la lista desplegable Filtro, seleccione el esquema Fluido.
8. Para suprimir las conexiones internas durante la presentación,
indique un criterio de filtro más. Para empezar, haga clic para ello en
[...].
Se abrirá el cuadro de diálogo Filtro. Aquí ya hay ajustados
algunos criterios de filtro para el esquema Fluido, p. ej. para la
técnica, el tipo de presentación y determinadas definiciones de
función.
9. En el cuadro de diálogo Filtro, haga clic por encima de la tabla en
(Nuevo).
Se abrirá el cuadro de diálogo Selección de criterios. Con ayuda
de este cuadro de diálogo puede seleccionar las propiedades con
las que se filtrará.
10. Marque la propiedad Definición de función y haga clic en
[Aceptar].
Regresará al cuadro de diálogo Filtro. En la tabla ahora aparece
una nueva fila con el criterio de filtro Definición de función, que
está activado de forma predeterminada.
11. Seleccione la entrada = en la lista desplegable del campo Operador.
12. Haga clic en el campo Valor y, después, en [...].
Se abrirá el cuadro de diálogo Definiciones de función.
13. Despliegue la representación de árbol de las definiciones de función.
Haga clic en cada uno de los signos más situados delante de los
niveles General, Funciones especiales generales, Conexión y
Definición de conexión, marque la propiedad Interno y haga clic
en [Aceptar].
Regresará al cuadro de diálogo Filtro. El valor seleccionado de la
definición de función se muestra ahora en la última fila añadida.
14. Active la casilla de verificación del campo Niega.
15. Desplace la fila con el nuevo criterio de filtro con ayuda del botón
hacia arriba (detrás del criterio para el tipo de presentación).
www.infoPLC.net

16. En la columna Activo, desactive la casilla de verificación situada
antes de los criterios para el resto de definiciones de función.
Los ajustes se guardan en el esquema de filtro.
18. En el cuadro de diálogo Filtro / Ordenación - Lista de conexiones,
active la casilla de verificación Activo junto al esquema de filtro.
19. En este mismo cuadro de diálogo seleccione a partir de la lista
desplegable Ordenación el esquema Técnica para obtener una
evaluación de la lista de conexiones referida a la técnica.
20. Active la casilla de verificación Activo situada junto al esquema de
ordenación.
21. Incorpore todos los ajustes en el cuadro de diálogo Filtro /
Ordenación - Lista de conexiones haciendo clic en [Aceptar].
EPLAN Fluid abrirá ahora el cuadro de diálogo Lista de
conexiones (Total). En este cuadro de diálogo se determina la
página de inicio de la evaluación correspondiente (en este caso, la
lista de conexiones). De este modo, las páginas de evaluación se
ordenan en la estructura de páginas existente del proyecto.
www.infoPLC.net

22. Indique en el campo Número de instalación el valor 1. Como el
identificador ya está disponible en su proyecto, también puede
seleccionarlo a través de un cuadro de diálogo de selección. Para
ello, haga clic en el botón [...], que se encuentra junto al campo
Número de instalación.
www.infoPLC.net

23. En el siguiente cuadro de diálogo Número de instalación
(EPLAN_start), haga clic en la designación 1 y haga clic en
[Aceptar] para regresar al cuadro de diálogo Lista de conexiones
(Total).
24. Desactive la casilla de verificación Descripción de página
automática y en el campo Descripción de página escriba Lista
de conexiones.
25. Despliegue la representación de árbol de la estructura de páginas en
el campo Navegador de páginas y marque una página cualquiera.
Para el nombre de página se propondrá la siguiente página libre
(en este caso, 4).
EPLAN Fluid creará la página con la lista de conexiones. Todos
los cuadros de diálogo abiertos se cerrarán y regresará al cuadro de
diálogo Evaluaciones - EPLAN_start.
27. Expanda ahora el árbol en la parte izquierda. Para ello, haga clic p.
ej. en cada uno de los signos más situados delante de los niveles
Páginas, Lista de conexiones y … (entrada vacía).
www.infoPLC.net

Bajo la evaluación Lista de conexiones se ha creado la página
de evaluación 1/4.
28. Haga clic en [Cerrar].
En el navegador de páginas aparecerá ahora la nueva página. Es
posible que primero tenga que expandir el árbol y ampliar el tamaño de
ventana del navegador de páginas para poder ver la nueva página 1/4
con la descripción Lista de conexiones.
Abra la página, p. ej., haciendo doble clic para ver la lista de conexiones
en el editor gráfico.
www.infoPLC.net

Emitir otras páginas de evaluación
Repita el procedimiento descrito en la primera sección del capítulo para
las evaluaciones Lista de artículos e Indice de páginas. Siga para ello
el orden aquí indicado y genere las páginas de evaluación una a una en
el cuadro de diálogo Evaluaciones - EPLAN_start con el botón
[Nuevo]. Con cada procedimiento, seleccione en el cuadro de diálogo
Determinar evaluación el tipo de evaluación correspondiente. Aquí no
utiliza un filtro.
En los cuadros de diálogo Lista de artículos (Total) e Índice de
páginas (Total), deje activadas las casillas de verificación Descripción
de páginas automática. En el campo navegador de páginas,
despliegue la representación en árbol y marque en cada caso las
páginas inferior, última y generada.
Tras haber creado el índice de páginas, la estructura de árbol expandida
tendrá el siguiente aspecto en el cuadro de diálogo Evaluaciones -
EPLAN_start:
www.infoPLC.net

Las distintas evaluaciones están clasificadas en orden alfabético
descendente. Se marcarán con un icono amarillo todos los tipos de
evaluación correspondientes a resúmenes (p. ej., lista de artículos,
índice de páginas, lista de conexiones, etc.). El icono naranja
caracteriza los tipos de evaluación relativos a funciones (p. ej., planos de
conexión de dispositivos).
El siguiente nivel, marcado por un icono amarillo o naranja con un cajón
abierto ( o ), se denomina "bloque de evaluación" o simplemente
"bloque". Todas las páginas de evaluación pertenecientes a un elemento
determinado (p. ej., un dispositivo) forman un único bloque.
En el nivel inferior del árbol aparecen las páginas emitidas. Tienen el
mismo icono que en el navegador de páginas.
Cierre el cuadro de diálogo con [Cerrar] y observe la nueva estructura
de su proyecto de prácticas en el navegador de páginas.
www.infoPLC.net

Numerar páginas
Para clasificar el índice de página en la segunda posición, debe volver a
numerar las páginas. En el modo Principiantes no está disponible la
funcionalidad "Numerar páginas", por lo que tendrá que cambiar el
número de las páginas una a una.
Cambie el número de la página 6 con el índice de páginas por el número
7. Para ello, abra el cuadro de diálogo Propiedades de página (Menú
contextual > Propiedades) de esta página e indique en el campo
Nombre de página completo el valor 1/7.
Cambie sucesivamente el número de las páginas 2 a 5 y, desde la
página 5, incremente la segunda cifra del Nombre de página completo
cada vez en 1. A continuación, cambie el número de la página 7 con el
índice de páginas por el número 2. Las páginas ahora están numeradas
consecutivamente de 2 a 6.
A continuación, abra las páginas recién emitidas y obsérvelas en el
editor gráfico.
Ejemplo:
La vista ampliada del índice de páginas (página 1/2) tiene el siguiente
aspecto en el editor gráfico.
www.infoPLC.net

Emitir lista de piezas de recambio
Una lista de piezas de recambio es un tipo especial de lista de artículos
que se filtra según determinadas características, p. ej., "pieza de
recambio", "vida útil" o "consumible".
Para generar una de estas listas, en primer lugar debe indicar una vida
útil en algunos componentes, p. ej., los dos silenciadores de la página
1/2.
1. Haga doble clic en el silenciador 1-1Z1.
Medio de explotación general la ficha Artículo.
3. Seleccione la entrada Datos de referencia de artículos en la
lista desplegable del campo Categoría.
4. Introduzca el valor 500h en el campo Vida útil de la tabla.
6. Repita las entradas con el segundo silenciador 1-1Z2.
A continuación, genere una nueva evaluación Lista de artículos,
indicando como criterio de filtro la vida útil.
2. En el cuadro de diálogo Evaluaciones - EPLAN_start, haga clic en
[Nuevo] en la ficha Evaluaciones.
3. Marque la entrada Lista de artículos en el campo Elegir tipo
de evaluación del cuadro de diálogo Determinar evaluación.
5. En el cuadro de diálogo Filtro / Ordenación - Lista de artículos,
haga clic en [...] junto al campo Filtro.
6. Genere en el cuadro de diálogo Filtro un nuevo esquema haciendo
clic en (Nuevo) junto al campo Esquema.
www.infoPLC.net

7. En el cuadro de diálogo Esquema nuevo, escriba el nombre Pieza
de recambio en el campo Nombre y Vida útil en el campo
Descripción.
El esquema se creará y regresará al cuadro de diálogo Filtro.
9. Haga clic en (Nuevo) encima de la tabla.
Se abrirá el cuadro de diálogo Selección de criterios. Con ayuda
de este cuadro de diálogo puede seleccionar las propiedades con
las que se filtrará.
10. Haga clic en para expandir la vista de árbol de las propiedades,
marque la propiedad Vida útil y haga clic en [Aceptar].
Regresará al cuadro de diálogo Filtro. En la tabla ahora aparece
una nueva fila con el criterio de filtro Vida útil, que está activado de
forma predeterminada. No obstante, aún no se ha indicado ningún
valor para el criterio.
11. Seleccione la entrada >= en la lista desplegable del campo
Operador.
12. Indique en el campo Valor el texto 200h.
www.infoPLC.net

14. Active la casilla de verificación Activo situada junto a la lista
desplegable Filtro del cuadro de diálogo Filtro / Ordenación - Lista
de conexiones.
15. En este mismo cuadro de diálogo seleccione en la lista desplegable
Ordenación el esquema Fabricante para obtener una evaluación
de la lista de piezas de recambio según los fabricantes.
16. Active la casilla de verificación Activo situada junto al esquema de
ordenación.
18. Despliegue la representación de árbol de la estructura de páginas en
el campo Navegador de páginas del cuadro de diálogo Lista de
artículos (Total) y marque la última página.
El número se instalación se aplicará y para el nombre de página
se propondrá la siguiente página libre (en este caso, 7).
19. Desactive la casilla de verificación Descripción de página auto-
mática y en el campo Descripción de página escriba Lista de
piezas de recambio.
EPLAN Fluid creará la página con la lista de artículos filtrada.
Todos los cuadros de diálogo abiertos se cerrarán y regresará al
cuadro de diálogo Evaluaciones - EPLAN_start.
Bajo la evaluación Lista de artículos se ha creado la página de
evaluación 1/7.
En el navegador de páginas aparecerá ahora la nueva página. Abra la
página, p. ej., haciendo doble clic para ver la lista de piezas de recambio
en el editor gráfico.
www.infoPLC.net

Con la presentación de páginas de evaluación finaliza, en principio, la
creación y edición del proyecto de práctica. En los siguiente capítulos
trataremos algunos temas de ampliación, como la búsqueda de datos de
proyectos. Después actualizará las evaluaciones de su proyecto con
ayuda de las plantillas de evaluación.
Si lo desea, ahora puede imprimir las páginas de su proyecto. Lea a este
respecto el capítulo "Imprimir proyecto" en la página 128. Naturalmente,
también puede imprimir las páginas de proyecto más tarde, p. ej. al
finalizar todos los capítulos.
www.infoPLC.net

Buscar y reemplazar datos de proyecto
Buscar y reemplazar datos de
proyecto
Durante la edición de proyectos a menudo es necesario buscar deter-
minados datos en un proyecto para poder trabajar con ellos. En los
siguientes capítulos le enseñaremos cómo puede buscar un IME y un
texto determinado en su proyecto de práctica, y cómo puede editar esos
datos después.
Buscar y reemplazar identificadores de medios
de explotación
El IME que se crea automáticamente al insertar una macro de símbolos,
-1V3, debe pasar a llamarse 1-1V3.
1. Seleccione los elementos de menú Buscar > Buscar.
Se abrirá el cuadro de diálogo Buscar.
2. Indique en el campo Buscar por el término de búsqueda *V3.
También puede emplear caracteres comodín (como * o ?).
Los ajustes necesarios para la búsqueda ya están preajustados
de forma estándar. Efectúe los pasos 3 a 6 de acuerdo con los
ajustes de su cuadro de diálogo, y no de los que aparecen en la
siguiente figura. Si no, haga clic en [Aceptar].
www.infoPLC.net

3. El cuadro de grupo Buscar en le servirá para especificar en qué
objetos desea buscar el término de búsqueda. Active la casilla de
verificación IME / Designación.
4. En el cuadro de grupo Buscar por puede excluir de la búsqueda
determinados tipos de página. Active aquí la opción Proyecto
completo EPLAN_start y las casillas de verificación Páginas
lógicas y Páginas gráficas.
5. Además, el cuadro de diálogo ofrece la posibilidad de introducir los
resultados de una búsqueda en una de las dos listas de resultados
posibles. Seleccione la opción Lista de resultados 1.
www.infoPLC.net

Se cerrará el cuadro de diálogo Buscar. EPLAN Fluid iniciará la
búsqueda y, a continuación, abrirá el cuadro de diálogo Resultados
de búsqueda con las entradas encontradas.
Todos los IME disponibles en el proyecto que finalicen en V3 aparecerán
enumerados en una tabla en el cuadro de diálogo. Si no puede ver todas
las entradas, aumente el tamaño del cuadro de diálogo y, dado el caso,
adapte el ancho de las distintas columnas.
Bajo los resultados enumerados, EPLAN Fluid muestra en un cuadro de
texto la página en que se encuentra el objeto marcado en ese momento.
Sugerencia:
Si en el cuadro de diálogo Resultados de búsqueda marca un objeto
que se encuentra en una página de proyecto, la previsualización
gráfica mostrará dicha página. La posición del objeto concreto se
resaltará en la vista previa por medio de círculos concéntricos.
www.infoPLC.net

Ejemplo:
La siguiente figura muestra la Previsualización gráfica tras haber
marcado en la lista de resultados el resultado de búsqueda con el valor
-1V3.
Sugerencia:
Para acceder rápidamente al cuadro de diálogo Buscar puede utilizar la
combinación de teclas [Ctrl] + [F]. Si ha activado la visualización de la
barra de herramientas Buscar (p. ej. a través del menú contextual de la
barra de menú), también podrá abrir el cuadro de diálogo a través del
botón (véase la sección "Mostrar y ocultar barras de herramientas"
en la página 16).
www.infoPLC.net

Reemplazar identificadores de medios de conexión
1. Marque todas las entradas en el cuadro de diálogo Resultados de
búsqueda.
2. Seleccione Menú contextual > Reemplazar.
En el cuadro de diálogo Reemplazar, que se abrirá a conti-
nuación, aparecerá el valor -1V3 de la primera entrada marcada.
3. Indique en el campo Reemplazar por el valor 1-1V3.
En el cuadro de diálogo Resultados de búsqueda, el identifica-
dor -1V3 quedará reemplazado por el nuevo valor 1-1V3. También
se cambiará el nombre del medio de explotación en el esquema.
www.infoPLC.net

Sugerencia:
El menú contextual del cuadro de diálogo Resultados de búsqueda
contiene otras funciones de programa muy útiles para la búsqueda y la
edición de datos de proyecto. Así, p. ej., con el elemento de menú Ir a
(gráfico) puede saltar del objeto marcado en la lista de resultados a la
posición correspondiente en una página de proyecto.
Buscar texto y editar entrada de búsqueda
Antes de iniciar una nueva búsqueda, elimine primero todas las entradas
anteriores. De no hacerlo, los resultados de la búsqueda anterior se
mantendrán en esta lista de resultados.
www.infoPLC.net

1. Marque todas las entradas en el cuadro de diálogo Resultados de
búsqueda.
2. Seleccione Menú contextual > Borrar todas las entradas.
El cuadro de diálogo Resultados de búsqueda vuelve a estar
vacío.
3. Inicie ahora una nueva búsqueda, pulsando p. ej., la combinación de
teclas [Ctrl] + [F].
4. Indique en el campo Buscar por el término de búsqueda 500L.
5. Desactive en el cuadro de grupo Buscar en la casilla de verificación
IME / Designación y active la casilla Todas las propiedades de
todos los componentes.
www.infoPLC.net

El cuadro de diálogo Resultados de búsqueda mostrará una
entrada para el término de búsqueda 500L. Como puede ver, se
trata del texto de función de un componente.
7. Marque la entrada en la lista.
Al abrir la previsualización gráfica puede ver que se trata del
acumulador de aire 1-0Z1 que insertó en la página 1/3.
8. Selección en el menú contextual el elemento Propiedades (o haga
doble clic).
Se abrirá el cuadro de diálogo Propiedades.
9. En el campo Parámetros técnicos de la ficha Acumulador, escriba
el nuevo texto 600L.
www.infoPLC.net

En la lista de resultados y en la página 1/3 del esquema
aparecerán los nuevos parámetros técnicos.
Antes de imprimir todo el proyecto, primero debe ampliar y actualizar las
evaluaciones. En el capítulo siguiente se describe cómo hacerlo.
www.infoPLC.net

Ampliar y actualizar evaluaciones
¿Qué es un bloque de evaluación?
Los bloques de evaluación son páginas de evaluación correlacionadas.
Si actualiza una evaluación se actualizarán todas las páginas de
evaluación que pertenezcan a un mismo bloque de evaluación. En las
propiedades de evaluación de cada página de evaluación se indica la
página de inicio del bloque de evaluación. Los ajustes de evaluación
rigen siempre para un bloque de evaluación.
¿Qué es una plantilla de evaluación?
En una plantilla de evaluación puede especificar ajustes para evalua-
ciones. Puede volver a utilizar en todo momento estos ajustes para
generar nuevas evaluaciones. Las plantillas de evaluación pueden ser
enteramente nuevas o se pueden crear tomando como base una
evaluación ya existente.
Actualizar evaluaciones
Si realiza modificaciones en su proyecto a continuación debe ampliar y
actualizar las evaluaciones.
Para practicar con esta función, primero abra la página de esquema 1/3
e inserte un símbolo adicional (Insertar > Símbolo, tal y como se
describe en la sección "Insertar medios de explotación generales" en la
página 59).
www.infoPLC.net

1. Silenciador
directa:
Variante:
Coordenadas:
IME visible:
F15.3.1
D
RX:44 / RY:44
(1-1Z3)
(-)
1. En el árbol del navegador de páginas, marque el nivel de
identificación de estructura 1 (o marque el nombre del proyecto de
práctica).
Evaluaciones > Actualizar.
Todas las páginas de evaluación que se encuentren por debajo
del nivel de identificación de estructura 1 se actualizarán.
Si después observa las páginas del proyecto de práctica, verá que los
resúmenes de evaluación disponibles en el proyecto (Índice de pági-
nas, Lista de conexiones, Lista de artículos) se han actualizado. Si
hubiera realizado cambios en el proyecto (p. ej., otro texto de función, un
nuevo destino, etc.), estos cambios también se habrían registrado
durante la actualización.
Así, ahora podría continuar como se describe en el capítulo "Generar
evaluaciones" (página 98) y emitir así nuevas páginas de evaluación. En
EPLAN Fluid también tiene la posibilidad de utilizar las evaluaciones
existentes para generar plantillas de evaluación. A continuación puede
evaluar el proyecto completo a partir de estas plantillas.
Crear plantillas de evaluación
Las plantillas de evaluación se pueden crear de nuevo o a partir de una
evaluación existente en la ficha Plantillas del cuadro de diálogo
Evaluaciones - EPLAN_start. Como ya dispone de evaluaciones con
una lista de conexiones y una lista de artículos, lo haremos a partir de
una plantilla existente.
www.infoPLC.net

Se abrirá el cuadro de diálogo Evaluaciones - EPLAN_start.
2. Pase a la ficha Evaluaciones.
3. Marque para la evaluación Lista de conexiones el bloque de
evaluación 1 y seleccione Menú contextual > Crear plantilla de
evaluación.
4. Repita el proceso con la evaluación Lista de artículos. Marque para
ello el bloque de evaluación 1 y vuelva a seleccionar Menú
contextual > Crear plantilla de evaluación.
5. Pase a la ficha Plantilla.
6. Expanda ahora el árbol en la parte izquierda. Marque para ello,
p. ej., el nivel Plantillas y seleccione el elemento Expandir del
menú contextual. Para ello, haga clic p. ej. en cada uno de los
signos más situados delante de los niveles Plantillas y Lista de
conexiones.
En la estructura de árbol aparecerán las plantillas creadas.
www.infoPLC.net

7. Si ahora, p. ej., marca la plantilla Fluido bajo Lista de conexiones,
en la tabla de la parte derecha aparecerán las propiedades prefija-
das de esta plantilla. Aquí podría, p. ej., cambiar la página inicial de
las páginas de listas de conexiones.
Evaluar proyecto
Si evalúa la totalidad del proyecto, primero se generarán evaluaciones a
partir de todas las plantillas de evaluación existentes. A continuación,
EPLAN Fluid actualizará todas las evaluaciones ya existentes.
Evaluaciones > Evaluar proyecto.
El proyecto se evaluará. Según la magnitud del proyecto, este
proceso puede tardar más o menos tiempo.
Tras haber ampliado y actualizado las evaluaciones, expanda la
representación de árbol de su proyecto de práctica en el navegador de
páginas y observe los cambios en la estructura.
www.infoPLC.net

A continuación, desplácese por las páginas del proyecto y observe las
páginas nuevas y modificadas en el editor gráfico. En el siguiente
capítulo aprenderá a imprimir las páginas de su proyecto.
Ejemplo:
Tras la evaluación del proyecto, la vista ampliada del índice de páginas
(página 1/2) tiene el siguiente aspecto en el editor gráfico.
www.infoPLC.net

Imprimir proyecto
Imprimir proyecto
Para finalizar con el manual de iniciación vamos a imprimir todas las
páginas del proyecto. Como es de esperar, en EPLAN Fluid también es
posible imprimir una sola página o una selección cualquiera de páginas.
La impresión puede realizarse en blanco y negro o en color, y se puede
dirigir a una impresora o a un archivo.
1. Marque su proyecto EPLAN_start en la representación en árbol del
navegador de páginas.
2. Seleccione los elementos de menú Proyecto > Imprimir.
Se abrirá el cuadro de diálogo Imprimir.
3. Seleccione la impresora deseada en la lista desplegable del cuadro
de grupo Impresora.
www.infoPLC.net

Imprimir proyecto
4. Si accidentalmente sólo ha marcado una página en el navegador de
páginas o se encuentra con el cursor en una página abierta, de
forma predeterminada sólo se imprimirá la página actual. Puede
comprobarlo viendo si en el cuadro de grupo Área de página no
está activada la opción Todo el proyecto. En tal caso, active esta
opción.
Se imprimirán todas las páginas del proyecto.
Nota:
Con ayuda de la vista previa de impresión, a la que puede acceder en
el cuadro de diálogo de impresión mediante el botón del mismo nombre,
puede comprobar las páginas antes de su impresión. Si las páginas
mostradas no responden a sus deseos (p. ej. falta un margen de
impresión), puede volver a cerrar la vista previa y modificar los ajustes
de impresión para el cuadro de diálogo Imprimir mediante el botón
[Ajustes].
www.infoPLC.net

Imprimir proyecto
