Fundamentos

Sumario Definición. Tipos de redes y su clasificación Modelo de Capas Servicios WAN: líneas dedicadas, RTC, RDSI, Frame Relay y ATM Estándares

Tele comunicaciones Infor mática Tele mática Telemática: ciencia que utiliza las telecomunicaciones para potenciar las posibilidades y aplicaciones de la informática

Clasificación de las redes Por su ámbito: Redes de área local o LA N ( Local Area Network) : Diseñadas desde el principio para transportar datos. Redes de área extensa o WAN ( Wide Area Network) : Utilizan el sistema telefónico, diseñado inicialmente para transportar voz. Por su tecnología: Redes broadcast ( broadcast = radiodifusión) Redes punto a punto

Clasificación de las redes por su ámbito Planeta Continente País Ciudad Campus Edificio Habitación Sistema Procesadores ubicados en el mismo ... 10.000 Km 1.000 Km WAN 100 Km MAN (o WAN) 10 Km 1 Km 100 m LAN 10 m Multiprocesador 1 m Ejemplo Distancia entre procesadores

Redes de área local o LAN (Local Area Network) Características: Generalmente son de tipo broadcast ( medio compartido ) Cableado normalmente propiedad del usuario Diseñadas inicialmente para transporte de datos Ejemplos: Ethernet (IEEE 802.3): 1, 10, 100 , 1000 Mb / s Token Ring (IEEE 802.5): 1, 4, 16 , 100 Mb / s FDDI: 100 Mb / s HIPPI: 800, 1600 , 6400 Mb / s Fibre Channel: 100, 200, 400, 800 Mb / s Redes inalámbricas por radio (IEEE 802.11): 1, 2, 5.5, 11 Mb/s T opología en bus (Ethernet) o anillo (Token Ring, FDDI)

Topologías LAN típicas Bus (Ethernet) Anillo (Token Ring, FDDI) Cable Ordenador (Host) Ordenador (Host) Cable

Redes de área extensa o WAN (Wide Area Network) Se caracterizan por utilizar normalmente medios telefónicos , diseñados en principio para transportar la voz . Son servicios contratados normalmente a operadoras (Telefónica, Retevisión, Ono, BT, Uni2, etc.). Las comunicaciones tienen un costo elevado, por lo que se suele optimizar su diseño. Normalmente utilizan enlaces punto a punto temporales o permanentes , salvo l a s comunicaciones vía satélite que son broadcast. También hay servicios WAN que son redes de conmutación de paquetes.

Clasificación de las redes por su tecnología Enlaces dedicados Servicios de conmutación de paquetes (X.25, Frame Relay y ATM). LANs conmutadas Casi todas las LANs (excepto LANs conmutadas) Redes de satélite Redes de TV por cable Ejemplos La información se envía solo al nodo al cual va dirigida La información se envía a todos los nodos de la red, aunque solo interese a unos pocos Características Enlaces punto a punto Broadcast Tipo

Redes broadcast El medio de transmisión es compartido . Suelen ser redes locales. Ej.: Ethernet 10 Mb/s Los paquetes se envían a toda la red, aunque vayan dirigidos a un único destinatario. Posibles problemas de seguridad (encriptado) Se pueden crear redes planas, es decir redes en las que la comunicación entre dos ordenadores cualesquiera se haga de forma directa, sin routers intermedios.

Redes de enlaces punto a punto (I) La red esta formada por un conjunto de enlaces entre los nodos de dos en dos Es p osib le crear topologías complejas (anillo, malla, etc. ) Generalmente la comunicación entre dos ordenadores cualesquiera se realiza a través de nodos intermedios que encaminan o conmutan los paquetes (conmutador o router). Un router o conmutador es un ordenador especializado en la conmutación de paquetes; generalmente utiliza un hardware y software diseñado s a propósito (p. ej. sistemas operativos en tiempo real) E n una red de enlaces punto a punto e l conjunto de routers o conmutadores y los enlaces que los unen forma n l o que se conoce como l a subred . La subred delimita la responsabilidad del proveedor del servicio .

Algunas topologías típicas de redes punto a punto Estrella Anillo Estrella distribuida, árbol sin bucles o ‘spanning tree’ Malla completa Anillos interconectados Topología irregular (malla parcial)

Redes de enlaces punto a punto ( II ) En una red punto a punto l os enlaces pueden ser: Simplex : transmisión en un solo sentido Semi-dúplex o half-duplex : transmisión en ambos sentidos, pero no a la vez Dúplex o full-duplex : transmisión simultánea en ambos sentidos En el caso dúplex y semi-dúplex el enlace puede ser simétrico (misma velocidad en ambos sentidos) o asimétrico. Normalmente los enlaces son dúplex simétricos La velocidad se especific a en bps, Kbps , Mbps , Gbps, Tbps, .. . Pero OJO: 1 Kbps = 1.000 bps (no 1.024) 1 Mbps = 1.000.000 bps (no 1.024*1.024) Ejemplo: la capacidad total máxima de un enlace de 64 Kbps son 128.000 bits por segundo ( 64.000 bits por segundo en cada sentido ) .

Clasificación de las redes Líneas dedicadas, Frame Relay, ATM HIPPI, LANs conmutadas Redes de enlaces punto a punto Redes vía satélite, redes CATV Ethernet, Token Ring, FDDI Redes broadcast Redes WAN Redes LAN

WAN (red de enlaces punto a punto) LAN (red broadcast o LAN conmutada) Host Router Subred Escenario típico de una red completa (LAN-WAN)

Posibles formas de enviar la información Según el número de destinatarios el envío de un paquete puede ser: Unicast : si se envía a un destinatario concreto. Es el mas normal. Broadcast : si se envía a todos los destinatarios posibles en la red. Ejemplo: para anunciar nuevos servicios en la red. Multicast : si se envía a un grupo selecto de destinatarios de entre todos los que hay en la red. Ejemplo: emisión de videoconferencia. Anycast : si se envía a uno cualquiera de un conjunto de destinatarios posibles. Ejemplo: servicio de alta disponibilidad ofrecido por varios servidores simultáneamente; el cliente solicita una determinada información y espera recibir respuesta de uno cualquiera de ellos.

Internetworking Se denomina así a la interconexión de redes diferentes Las redes pueden diferir en tecnología (p. ej. Ethernet-Token Ring) o en tipo (p. ej. LAN-WAN). También pueden diferir en el protocolo utilizado, p. ej. DECNET y TCP/IP. Los dispositivos que permiten la interconexión de redes diversas son: Repetidores y amplificadores Puentes (Bridges) Routers y Conmutadores (Switches) Pasarelas de nivel de transporte o aplicación (Gateways)

Planteamiento del problema La interconexión de ordenadores es un problema técnico de complejidad elevada. Requiere el funcionamiento correcto de equipos (hardware) y programas (software) desarrollados por diferentes equipos humanos. Cuando las cosas no funcionan es muy fácil echar la culpa al otro equipo. La interoperabilidad no cumple la propiedad transitiva. El correcto funcionamiento de A con B y de B con C no garantiza el correcto funcionamiento de A con C Estos problemas se agravan más aún cuando se interconectan equipos de distintos fabricantes.

La solución La mejor forma de resolver un problema complejo es dividirlo en partes. En telemática dichas ‘partes’ se llaman capas y tienen funciones bien definidas. El modelo de capas permite describir el funcionamiento de las redes de forma modular y hacer cambios de manera sencilla. El modelo de capas más conocido es el llamado modelo OSI de ISO (OSI = Open Systems Interconnection).

Ejemplo de comunicación mediante el modelo de capas Dos artistas, uno en Moscú y el otro en Valencia, mantienen por vía telegráfica una conversación sobre pintura. Para entenderse disponen de traductores ruso-inglés y valenciano-inglés, respectivamente. Los traductores pasan el texto escrito en inglés a los telegrafistas que lo transmiten por el telégrafo utilizando código Morse.

Telegrafista Telégrafo Traductor Artista Telegrafista Telégrafo Traductor Artista Ejemplo de comunicación mediante el modelo de capas Capa 1 2 3 4 Moscú Valencia Comunicación virtual Comunicación real

Principios del modelo de capas El modelo de capas se basa en los siguientes principios: La capa n ofrece sus servicios a la capa n+1 . La capa n+1 solo usa los servicios de la capa n . La comunicación entre capas se realiza mediante una interfaz Cada capa s e comunica con la capa equivalente en el otro sistema utilizando un protocolo característico de esa capa (protocolo de la capa n ). El protocolo forma parte de la arquitectura, la interfaz no. El conjunto de protocolos que interoperan en todos los niveles de una arquitectura dada se conoce como pila de protocolos o ‘ protocol stack ’ . Ejemplo: la pila de protocolos OSI, SNA, TCP/IP, etc.

Telegrafista Telégrafo Traductor Artista Telegrafista Telégrafo Traductor Artista Protocolos e Interfaces Capa 1 2 3 4 Moscú Valencia Pintura Inglés Morse Impulsos eléctricos Ruso Valenciano Texto escrito Texto escrito Manipulador Manipulador Protocolos Interfaces

Capa N Servicios utilizados de la capa N-1 Servicios ofrecidos a la capa N+1 Comunicación con la entidad homóloga mediante el protocolo de la capa N Comunicación virtual (salvo si N=1) Comunicación real

Comunicación indirecta mediante el modelo de capas Supongamos ahora que Moscú y Valencia no disponen de comunicación directa vía telégrafo, pero que la comunicación se realiza de forma indirecta por la ruta: Moscú – Copenague: telégrafo por cable Copenague – París: radiotelégrafo París – Valencia: telégrafo por cable

Telégrafo por cable Radiotelégrafo Valencia París Copenague Moscú

Telegrafista Telégrafo Traductor Artista Telegrafista Telégrafo Traductor Artista Comunicación indirecta entre dos artistas a través de una red de telégrafos Moscú Valencia Pintura Inglés Morse Impulsos eléctricos Telegrafista Telégrafo Telegrafista Telégrafo Ondas de radio París Copenague Morse Morse Impulsos eléctricos

Arquitectura o modelo de redes La arquitectura es un patrón común al que han de ceñirse unos productos (hard y soft) para mantener un cierto grado de compatibilidad entre sí . L a necesidad de diseñar arquitecturas de redes surgió en los años 70 por razones parecidas a las que dieron lugar a las primeras arquitecturas de computadores en los años 60: Sistema IBM 3/60  360  370  XA  390 La primera arquitectura de redes, llamada SNA (Systems Networks Architecture) , fue de finida por IBM en 1974 mediante un modelo de 7 capas.

Modelo de capas Actualmente todas las arquitecturas de red se describen utilizan do un modelo de capas. El más conocido es el denominado Modelo de Referencia OSI (Open Systems Interconnect) de ISO, que tiene 7 capas (como el SNA) . Los objetivos fundamentales del modelo de capas son: Sencillez : hace abordable el complejo problema de la comunicación entre ordenadores Modularidad : permite realizar cambios con relativa facilidad a una de sus partes sin afectar al resto Compatibilidad : La comunicación entre dos entidades de una capa puede realizarse independientemente de las demás.

Arquitectura (de redes) La arquitectura es un patrón común al que han de ceñirse unos productos (hard y soft) para mantener un cierto grado de compatibilidad entre sí . L a necesidad de diseñar arquitecturas de redes surgió en los 70s por razones parecidas a las que provocaron las primeras arquitecturas de computadores. La primera fue SNA (Systems Networks Architecture) de IBM en 1974 que utilizó un modelo de 7 capas. Actualmente todas las arquitecturas utilizan un modelo de capas. El caso más conocido y que suele utilizarse como referencia es el de OSI , que también tiene 7 capas .

Arquitectura de redes (cont.) El modelo de capas se basa en los siguientes principios: La capa n ofrece sus servicios a la capa n+1 La capa n+1 solo usa los servicios de la capa n La capa n solo habla con la capa n de otro sistema (comunicación de igual a igual o peer to peer) siguiendo el protocolo de la capa n La comunicación entre dos capas adyacentes se realiza a través de la interfaz . Ésta no forma parte de la arquitectura El conjunto de protocolos que interoperan en todos los niveles de una arquitectura dada se conoce como pila de protocolos o protocol stack. Ejemplo: la pila de protocolos OSI, SNA, TCP/IP, etc.

El Modelo de referencia OSI de ISO (OSIRM) Fue def i nido entre 1977 y 1983 por la ISO (International Standards Organization) para promover la creación de estándares independientes de fabricant e. Define 7 capas: Capa de Aplicación Capa Física Capa de Enlace Capa de Red Capa de Transporte Capa de Sesión Capa de Presentación

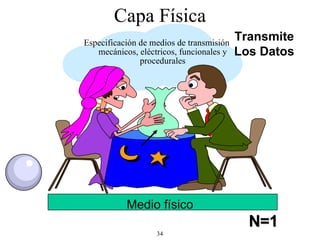

Capa Física Especificación de medios de transmisión mecánicos, eléctricos, funcionales y procedurales Transmit e Los Dat os N=1 Medio físico

Capa de Enlace Dat os puros Driver del dispositivo de comunicaciones Prov ee el control de la capa física Detecta y/o corrige Errores de transmisi ó n N=2

Capa de Red ¿Por donde debo ir a w.x.y.z? Suministra información sobre la ruta a seguir N=3 Routers

Capa de Transporte Cone xión extremo a extremo (host a host) Error de comprobación de mensaje Pa quetes de datos ¿Son estos datos buenos ? Este paquete no es bueno. Reenviar Verifi ca que los datos se transmitan correctamente N=4

Capa de Sesi ó n C errar Cone x i ó n De nada! Gracias Me gustaría enviarte algo Buena idea ! Establ ecer Cone x i ó n S i ncroniz a el intercambio de datos entre capas inferiores y superiore s N=5

Capa de Presenta c i ó n Datos de la aplicación (dependientes de la máquina) Datos de capas bajas (independientes de la máquina) Conv i ert e los datos de la red al formato requerido por la aplicación N=6

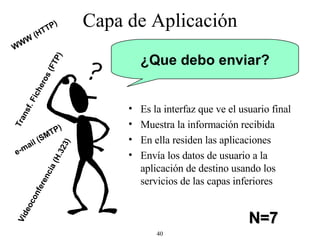

Capa de Aplica ción ¿Que debo enviar ? Es la interfaz que ve el usuario final Muestra la información recibida En ella residen las aplicaciones Envía los datos de usuario a la aplicación de destino usando los servicios de las capas inferiores N=7 WWW (HTTP) Transf. Ficheros (FTP) e-mail (SMTP) Videoconferencia (H.323)

Modelo s TCP/IP e híbrido Los protocolos TCP/IP nacieron por la necesidad de interoperar redes diversas (internetworking) El modelo TCP/IP se diseñó después de los protocolos (puede decirse que primero se hizo el traje y después los patrones) Por eso a diferencia del OSI en el modelo TCP/IP hay unos protocolos ‘predefinidos’. A menudo se sigue un modelo híbrido, siguiendo el OSI en las capas bajas y el TCP/IP en las altas. Además en LANs el nivel de enlace se divide en dos subcapas. Esto da lugar a lo que denominamos el modelo híbrido.

Comparación de modelos OSI, TCP/IP e híbrido OSI TCP/IP Híbrido WAN LAN Hardware Firmware Software Sist. Operativo Progr. de usuario Física Enlace Red Transporte Sesión Presentación Aplicación Host-red Internet Transporte Aplicación MAC LLC Física Enlace Red Transporte Aplicación

Telnet FTP DNS SMTP UDP TCP IP ARPANET SATNET LAN Packet Capa (nombre OSI) Aplicación Transporte Red Física y Enlace Protocolos Redes Protocolos y redes del modelo TCP/IP inicial

Comparación OSI-TCP/IP En OSI primero fue el modelo, después los protocolos; en TCP/IP primero fueron los protocolos, luego el modelo En OSI el modelo es bueno, los protocolos malos; en TCP/IP ocurre al revés En OSI los productos llegaban tarde, eran caros y tenían muchos fallos En TCP/IP los productos aparecían rápido, estaban muy probados (pues los usaba mucha gente), y a menudo eran gratis. Nosotros seguiremos el modelo OSI (modificado) pero veremos los protocolos TCP/IP

Comparación OSI-TCP/IP E l modelo que utilizaremos es el siguiente: 5 : Capa de aplicación (incluye sesión y presentación) 4 : Capa de transporte 3 : Capa de red 2 : Capa de enlace 2.2 : Subcapa LLC (Logical Link Control) 2.1 : S ubcapa MAC (Media Acess Control) 1 : Capa física

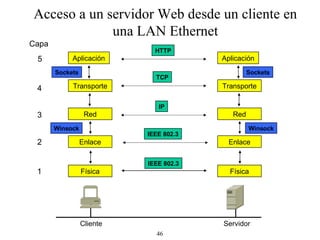

Acceso a un servidor Web desde un cliente en una LAN Ethernet Capa 1 2 3 4 HTTP TCP IP IEEE 802.3 Sockets Winsock Cliente Servidor Aplicación Transporte Enlace Red Física Sockets Winsock Aplicación Transporte Enlace Red Física IEEE 802.3 5

Protocolos e información de control Normalmente todo protocolo requiere el envío de algunos mensajes especiales o información de control adicional a la que se transmite. generalmente esto se hace añadiendo una cabecera (a veces también una cola) al paquete a transmitir. La información de control reduce el caudal útil, supone un overhead. Cada capa añade su propia información de control. Cuantas mas capas tiene un modelo mas overhead se introduce.

Elementos de datos en el modelo TCP/IP Segmento TCP Datagrama IP Trama 20 bytes 20 bytes 14 bytes 4 bytes Los valores que aparecen para el nivel de enlace se aplican al caso de Ethernet. Según el tipo de red puede haber pequeñas variaciones Cola de enlace Datagrama IP Cabecerade enlace Segmento TCP Cabec.IP Datos aplicación Cabec.TCP

Aplicación Acceso a un servidor Web a través de una conexión remota Capa 1 2 3 4 HTTP TCP IP Cliente Servidor Transporte Enlace Red IP IP PPP IEEE 802.3 IEEE 802.5 V.35 Física Aplicación Transporte Enlace Red Física Enlace Red Física Enlace Red Física IEEE 802.5 IEEE 802.3 LAN Ethernet LAN Token Ring 5

Servicio orientado y no orientado a conexión Un Servicio orientado a conexión (CONS) establece el canal antes de enviar la información. Ejemplo: llamada telefónica. Un Servicio no orientado a conexión (CLNS) envía los datos directamente sin preguntar antes. Si la comunicación no es posible los datos se perderán. Ejemplo: servicio postal o telegráfico

¿ C onexión o No Conexión? Ese es el dilema E n e l servicio orientado a Conexión ( CONS ): Se respeta el orden de los paquetes Se mantiene la misma ruta o camino para todos los paquetes Los paquetes no necesitan llevar la dirección de destino Si el canal se corta la comunicación se interrumpe En el servicio No orientado a Conexión ( CLNS ) : No se respeta el orden Cada paquete ha de llevar la dirección de destino La ruta puede variar para cada paquete La red es m á s robusta, ya que si una ruta queda inservible se pueden usar otras

Redes CONS vs CLNS Ejemplos de redes/servicios CONS: Red Telefónica conmutada (RTB, RDSI, GSM) ATM, X.25, Frame Relay Ejemplos de redes/servicios CLNS IP (Internet). Los paquetes IP se llaman datagramas. Ethernet

Calidad de Servicio (QoS) La Calidad de Servicio (QoS, Quality of Service) consiste en fijar unos valores límite para un conjunto de parámetros, asegurando así que la red no se va a congestionar. P or ejemplo: T hroughput o ancho de banda :  256 Kb/s Retardo o latencia :  200 ms Fluctuación del retardo, o jitter :  100 ms Disponibilidad:  99,95 % (21 min/mes fuera de servicio) Podemos ver la QoS como el ‘contrato’ usuario-proveedor .

Servicios de comunicación WAN Pueden ser de tres tipos: Líneas dedicadas . El enlace está dedicado de forma permanente con un caudal reservado, se use o no. Conmutación de circuitos . La conexión solo se establece cuando se necesita, pero mientras hay conexión el caudal está reservado al usuario tanto si lo usa como si no. Se aprovecha mejor la infraestructura. Conmutación de paquetes (o de circuitos virtuales). El ancho de banda disponible es compartido por diversos circuitos, de forma que se multiplexa tráfico de diferentes usuarios; el ancho de banda no está reservado y la infraestructura se aprovecha de manera óptima.

Servicios de comunicación WAN Líneas dedicadas Es la s olución más simple, máximo rendimiento Adecuada si hay mucho tráfico de forma continua Costo proporcional a la distancia y a la capacidad (tarifa plana) Velocidades: 64, 128, 256, 512 Kb/s, 2 Mb/s, 34 Mb/s (simétricos full-duplex) Conmutación de circuitos (Red Telefónica Conmutada, RTC). Puede ser: RTB (Red Telef ónica Básica ): hasta 56/ 33,6 Kbps (asimétrico) RDSI ( o ISDN ): canales de 64 Kbps GSM : 9,6 Kbps Costo proporcional al tiempo de conexión (y a la distancia)

Red de conmutación de paquetes orientada a conexión (con circuitos virtuales) DTE DTE: Data Terminal Equipment DCE: Data Communications Equipment Línea punto a punto DCE Host DTE DTE DCE DCE DCE DCE DCE Host DTE Router Host Host Host Circuito virtual Switch Switch Switch Switch Switch Switch

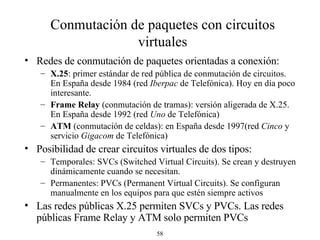

Conmutación de paquetes con circuitos virtuales Redes de conmutación de paquetes orientadas a conexión : X.25 : primer estándar de red pública de conmutación de circuitos. E n España desde 1984 (red Iberpac de Telefónica ) . Hoy en día poco interesante. Frame Relay (conmutación de tramas): versión aligerada de X.25. E n España desde 1992 (red Uno de Telefónica ) ATM (conmutación de celdas): en España desde 199 7 (red Cinco y servicio Gigacom de Telefónica ) Posibilidad de crear circuitos virtuales de dos tipos: Temporales: SVCs (Switched Virtual Circuits) . Se crean y destruyen dinámicamente cuando se necesitan. Permanentes: PVCs (Permanent Virtual Circuits) . Se configuran manualmente en los equipos para que estén siempre activos Las redes públicas X.25 permiten SVCs y PVCs. Las redes públicas Frame Relay y ATM solo permiten PVCs

X.25 Primer servicio estándar de red pública de datos. Especifica do en 1976 . Especifica los tres niveles inferiores (físico, enlace y red ) Sistema jerárquico de direccionamiento X.121. Interconexión a nivel mundial. Diseñado para medios físicos poco fiables. Comprobación de datos a nivel de enlace (protocolo de ventana deslizante). No apto para tráfico en tiempo real Paquetes de hasta 128 bytes normalmente. Servicio orientado a conexión . Orden garantizado. Costo proporcional al tiempo (normalmente SVC) y al tráfico ( número de paquetes ). Velocidades típicas de 9,6 a 64 Kbps . Servicio poco interesante en la actualidad

Red de conmutación de paquetes X.25 DTE DTE: Data Terminal Equipment DCE: Data Communications Equipment Línea punto a punto DCE Host Host DTE DTE DCE DCE DCE DCE DCE Host DTE Router Switch X.25 Switch X.25 Switch X.25 Switch X.25 Switch X.25 Switch X.25

Frame Relay Versión aligerada de X.2 5. Pensada para combinar con otros protocolos como TCP/IP, y para interconexión multiprotocolo de LANs Servicio no fiable; si llega una trama errónea se descarta y el nivel superior (normalmente transporte) ya pedirá retransmisión cuando se entere Velocidades de acceso típicas de 6 4 a 1.984 Kb / s El caudal del circuito se especifica por un parámetro denominado CIR (Committed Information Rate). Puede ser asimétrico. Eficiencia mucho mejor que X.25, especialmente a altas velocidades . La mayoría de los operadores solo soportan PVCs. El c osto es proporcional a la capacidad de la línea de acceso y al CIR

Red de conmutación de paquetes Frame Relay DTE DTE: Data Terminal Equipment DCE: Data Communications Equipment Línea punto a punto DCE Host Host DTE DTE DCE DCE DCE DCE DCE Host DTE Router Switch F.R. Switch F.R. Switch F.R. Switch F.R. Switch F.R. Switch F.R.

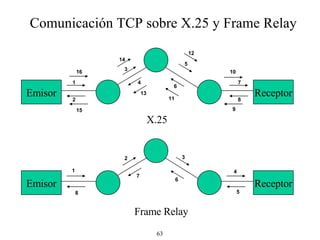

Comunicación TCP sobre X.25 y Frame Relay X.25 Frame Relay Receptor Emisor Receptor Emisor 1 1 2 8 7 6 3 2 4 5 15 3 12 14 7 10 9 8 16 5 4 13 6 11

Líneas dedicadas vs conmutación de paquetes (Frame Relay) Mallado completo de una red con cinco nodos mediante enlaces punto a punto. Se establecen 10 enlaces. Mallado completo de una red con cinco nodos mediante accesos Frame Relay. Se establecen cinco enlaces y 10 circuitos virtuales Switch F.R. Switch F.R. Switch F.R. Switch F.R. Switch F.R.

B-ISDN y ATM RDSI (o ISDN, Integrated Services Digital Network) es una red que integra voz y datos. B-ISDN (o RDSI-BA) es un concepto: red de alta capacidad con posibilidad de cursar tráfico multimedia (voz, datos, video, etc.) En 1986 la CCITT eligió la tecnología ATM para implementar las redes B-ISDN ATM es un servicio de conmutación de celdas (paquetes pequeños y todos del mismo tamaño). Especialmente adaptado para tráfico a ráfagas (‘bursty traffic’) Una celda 53 bytes ( 5 de cabecera y 48 de datos ) . A nivel físico utiliza preferentemente SONET/SDH (155,52 Mb/s) Gran control sobre tipos de tráfico, posibilidad de negociar prácticamente todos los parámetros de QoS, prioridades, etc . La creación del ATM Forum en 1991 implicó a los fabricantes de equipos, lo cual di o un gran impulso a la tecnología ATM .

C aracterísticas de ATM U tiliza celdas (tamaño fijo) Servicio orientado a conexión S oporta multitud de facilidades de control Tecnología WAN utilizada también en LAN (no es el caso de X.25 o Frame Relay). Cel da s (53 bytes) Vo z Dat os V í deo

Modelo de referencia ATM Constituido por tres capas: 3: capa de adaptación ATM o AAL (ATM Adaptation Layer) 2: capa ATM 1: capa física La capa física se subdivide en: Subcapa TC (Transmission Convergence) Subcapa PMD (Physical Media Dependent) La subcapa PMD equivale a la capa física del OSIRM La subcapa TC descompone en bits las celdas de la capa ATM, y recompone en celdas los bits que recoge de la subcapa PMD. Realiza parte de las funciones que corresponden a la capa de enlace La capa ATM define la estructura de las celdas y su transporte. Constituye y termina los circuitos virtuales. Realiza control de congestión. Equivale a una mezcla de la capa de enlace y de red

Modelo de referencia ATM La capa AAL se subdivide en: La subcapa CS (Convergence Sublayer) La subcapa SAR (segmentation and Reassemby) La subcapa SAR se ocupa de fragmentar en celdas el paquete recibido de CS, y de reensamblar en el receptor el paquete a partir de las celdas recibidas de la capa A TM La subcapa CS se ocupa de suministrar distintos tipos de servicio adecuados al tipo de tráfico La capa AAL equivale a la capa de transporte El modelo ATM no incluye capa de aplicación. Hay muy pocas aplicaciones de datos que funcione de forma nativa sobre ATM; el principal uso de ATM es como infraestructura de transporte para otros protocolos (p. ej. TCP/IP y LAN Emulation)

Capas y subcapas ATM Capa OSI Capa ATM Subcapa ATM Función Segmentación y reensamblaje SAR Acceso físico a la red Sincronización de bits PMD Física Adaptar celdas a tramas del nivel físico CRC de la cabecera TC Física Enlace Control de flujo Generación/Interpretación de cabeceras Gestión de circuitos virtuales Multiplexación de celdas ATM Red Interfaz de la aplicación CS AAL Transp.

Router Conmutador ATM Router Conmutador LAN Ejemplo de uso de una red ATM para transmisión de datos Host Conmutador ATM Red ATM (Pública o privada)

Estándares Al principio cada fabricante especificaba sus propios protocolos: SNA (IBM) DECNET (Digital) Appletalk (Apple) IPX (Novell)

Estándares Son i mprescindibles para asegurar la interoperabilidad Pueden ser: D e facto (de hecho) , también llamados a veces estándares de la industria . E j.: PC IBM o compatible, UNIX D e jure (por ley) ; ej.: protocolos OSI, redes X.25, ATM, papel tamañ o A4 P rinc i pales organizaciones de estándares: ISO (International Organization for Standardization ) ITU-T (International Telecommunication Union- Telecommunications Sector) La ISOC ( Internet Society) , el IAB (Intenet Architecture Board) y el IETF (Internet Engineering Task Force) Otras organizaciones: el IEEE, el ANSI, etc. E l W3C (World Wide Web Consortium)

ISO : International Organization for Standardization Las siglas provienen del griego isos : igual Formada en 1946 como organización voluntaria a partir de las asociaciones de normalización de 89 países. Entre sus miembros se encuentran AENOR (E spaña ) , ANSI ( Estados Unidos ), DIN ( Alemania ) , etc . E standariza desde lenguajes de pro g ramación y protocolos hasta pasos de rosca, números ISBN , tamaños de papel , etc . Se organiza de forma jerárquica: C omités técnicos o TC ( Technical Commitee ) SubComités o SC Grupos de trabajo o WG (Working Groups) . El TC97 trata de ordenadores y proceso de la información .

ISO : International Organization for Standardization La creación de un estándar ISO pasa por varias fases: Fase 1: Un Grupo de Trabajo estudia una propuetsa y redacta un CD (Committee Draft) Fase 2: El CD se discute, se modifica y se vota; eventualmente se aprueba y se convierte en un DIS (Draft International Standard) Fase 3: El DIS es de nuevo discutido, modificado y votado en un ámbito más amplio; eventualmente se aprueba y se convierte en un IS (International Standard) A menudo ISO adopta estándares de otras organizaciones ( ANSI, ITU-T, IEEE, etc.) Mas información en www.iso.ch

Ejemplo de estándares ISO (en comunicaciones) ISO 7498: el modelo OSI ISO 3309: HDLC (protocolo a nivel de enlace) ISO 8802.3: el IEEE 802.3 (Ethernet) ISO 9000: Estándares de control de calidad ISO 9314: FDDI ISO 10589: IS-IS ISO 8473: CLNP: ConnectionLess Network Protocol (variante de IP hecha por ISO)

ITU-T: International Telecommunications Union – Sector Telecomunicaciones Creada en 1934 . ITU t iene tres sectores; el que nos interesa es el ITU-T conocido hasta 1993 como CCITT (Comité Consultatif International Télégraphique et Téléphonique) Sus miembros son las administraciones de los países participantes; también son miembros sin voto las operador a s, fabricantes de equipos , organizaciones científicas, bancos, líneas aéreas, etc. Se organiza como ISO de forma jerárquica: los Study Groups se dividen en Working Parties , que a su vez se dividen en Expert Teams Organiza una conferencia mundial denominada Telecom en Ginebra cada cuatro años. La última tuvo lugar en octubre de 1999. Sus estándares afectan sobre todo a tecnologías y servicios de redes de área extensa (intereses de operadoras). Más información en www.itu.int .

Algunos Estándares ITU-T X.25: red pública de conmutación de paquetes X.400: sistema de mensajería de correo electrónico V.35: interfaz de nivel físico para líneas punto a punto V.90: Módems de 56/33,6 Kb/s H.323: videoconferencia en IP (ej.: Netmeeting) G.711: digitalización de la voz en telefonía G.957: interfaz óptica de equipos SDH G.DMT: ADSL (pendiente de ratificación)

Foros Industriales Son grupos de interés sobre una tecnología formados por fabricantes, operadores de telecomunicaciones , universidades, etc. Nacieron como ‘represalia’ a la lentitud de ITU-T e ISO en la aprobación de estándares internacionales (ej. RDSI) Suelen funcionar con fechas límite (‘deadline’) para la adopción de sus resoluciones. Algunos ejemplos: El ATM forum El Frame Relay forum El Gigabit Ethernet forum El ADSL forum (ADSL = Asymmetric Digital Subscriber Loop) El IPv6 Forum

Otras organizaciones El IEEE (Institute of Electrical and Electronic Engineers) Asociación profesional de ámbito internacional Elabora los estándares 802.x que especifican la mayoría de las tecnologías LAN existentes Los estándares 802.x han sido adoptados por ISO como 8802.x El ANSI (American National Standards Institute) Es el miembro de EEUU en la ISO Muchos de los estándares ISO tienen su origen en un estándar ANSI Algunos estándares ANSI no son estándares ISO, lo cual los convierte en estándares internacionales de facto
