Generalidades imageno

MISIÓN
Es misión de la Universidad Privada
Abierta Latinoamericana formar
personas íntegras, competentes
profesionalmente, con sensibilidad
social, capaces de saber ejercer e
innovar su campo profesional y
contribuir al mejoramiento de la vida en
sociedad.
Ser la universidad acreditada nacional e
internacionalmente por sus servicios
educativos de calidad orientados a la
práctica de la ciencia, apoyados por
procesos de vinculación, difusión e
investigación social y académicamente
pertinentes, para formar profesionales
competentes que aporten al desarrollo
de su región.
VISIÓN

Campus Soria Galvarro
(ORURO)
VALORES Y
PRINCIPIOS
Valores institucionales
1. Honestidad
2. Libertad
3. Justicia
4. Igualdad
Principios éticos
1. Tolerancia
2. Respeto
3. Equidad
4. Solidaridad.

El diagnóstico por imagen abarca las
distintas técnicas que permiten obtener
imágenes de las partes del organismo que no
son accesibles a la inspección visual.
Estas técnicas Comprenden:
1. Radiografía convencional (Rx)
2. Ultrasonido o ecografía (US)
3. Tomografía Computarizada (TC)
4. Resonancia Magnética (RM)
IMAGENOLOGÍA - GENERALIDADES

MATERIA
Es todo aquel que ocupa un lugar en el espacio, que
tiene masa y es susceptible de medición, y posee
atributos de gravedad e inercia

ESTADO DE LA MATERIA
En Física clásica,
las tres formas
que puede tomar
la materia son:
Sólido, líquido o
gas.

RADIACION
Es la forma en que la energía
se mueve de un lugar a
otro.(Es así que la energía se
libera en ondas circulantes)
O es la energía o partículas
materiales que se propagan a
través del espacio.

DESCUBRIMIENTO DE LOS RAYOS X
Wilhelm Conrad Röntgen

PRIMERAS RADIOGRAFIAS
Anna Berta
22 de Diciembre de 189523 de Enero de 1896

RADIACIONES X
Los rayos X forman parte del espectro de radiaciones
electromagnéticas, de las cuales las ondas eléctricas y
las de radio están en un extremo del mismo, los rayos
infrarrojos, los visibles y los ultravioleta están en la
zona media, los rayos X
La diferencia de los rayos X con los rayos luminosos
están en la frecuencia, es decir, en el número de
vibraciones por segundo. Además, cuanto menor es la
longitud de onda de los rayos X, mayores son su energía
y poder de penetración”.

RAYOS X
Los Rx, se producen siempre que se bombardea un objeto material
con electrones de alta Velocidad .
Gran parte de la energía de los electrones se pierde en forma de
“calor” (99%) y el 1 % restante es Rayos X.

EQUIPO DE RAYOS X
Cualquier equipo de rayos X con independencia de su diseño
consta de tres partes:
Tubo de Rayos X.
Consola de Control
Sección de alta tensión o generador.

TUBO DE RAYOS X
Elementos
Carcasa protectora
Envoltura de cristal al vacio
El tubo presenta una ventana
que mide aproximadamente 5
cm* a través de la cual se
emite el haz útil de rayos x

TUBO DE RAYOS X
Cátodo:
Tiene dos componentes: Un filamento y una copa de
enfoque.
El filamento es un espiral de alambre de Tungsteno
que mide 2 mm de diámetro y 1-2 cm. de largo.
Una corriente eléctrica es conducida por el espiral, la
cual hace que los electrones de la capa externa de los
átomos del filamento entren en ebullición (2000º) y
sean expulsados del mismo ( Emisión Termoiónica ).
El filamento esta cubierto por un refuerzo metálico
llamado Copa de Enfoque, cargada negativamente de
tal forma que condensa el haz de electrones en un
área pequeña del ánodo.

TUBO DE RAYOS X
Anodo:
Existen dos tipos de ánodo:
Estacionario o fijo y rotatorio.
Los de ánodo fijo se utilizan en
equipos odontológicos, y máquinas
portátiles.
Los de ánodo rotatorio se utilizan en
equipos generales, que son capaces de
producir haces de Rx de alta
intensidad

TUBO DE RAYOS X
Consiste básicamente en una ampolla de vidrio al vacío.
Que consta de un electrodo negativo llamado cátodo y
uno positivo llamado ánodo.
El filamento del cátodo es un alambre de Tungsteno
que emite electrones cuando se calienta y se pone
incandescente.
La cantidad de electrones está en relación directa con la
temperatura que alcanza, por tanto este calentamiento
del filamento controla la cantidad de radiación.

POR LA CAPACIDAD DE
PENETRACION, LOS RAYOS X
ATRAVIESAN EL CUERPO.
INCIDEN EN LA PELÍCULA, LA
CUAL ES ENNEGRECIDA DE
ACUERDO A LA CANTIDAD DE
RADIACION QUE LE LLEGA.
Tubo de RX
Paciente
Parrilla
Haz de RX
Película

RAYOS X
Consola de Control: Es el aparato
que permite comprobar la corriente y
la tensión del tubo de Rx. De tal
forma que el haz útil tenga la
intensidad y la capacidad de
penetración apropiadas para obtener
una Rx. de buena calidad.
Permite el control de la corriente y el
tiempo de exposición.

RAYOS X
Sección de Alta Tensión: Es la
responsable de convertir el
voltaje bajo en un Kilovoltaje
con la onda apropiada.

– ES LA TÉCNICA INICIAL DE IMAGEN POR
EXCELENCIA, MÁS EMPLEADA POR EL MÉDICO
(DISPONIBILIDAD /COSTOS).
– EXAMEN DE DIAGNÓSTICO NO INVASIVO,
NO AMERITA PREPARACIÓN PREVIA.
– INDICACIONES MÚLTIPLES
(OSTEOARTICULAR, TÓRAX Y ABDOMEN).
- GENERA IMÁGENES RADIOGRÁFICAS QUE
SON LA REPRESENTACIÓN DE UN OBJETO,
GENERALMENTE TRIDIMENSIONAL
VISUALIZÁNDOSE COMO UN OBJETO
BIDIMENSIONAL.
– DIFÍCIL DE INTERPRETAR POR LIMITADO
NÚMERO DE PLANOS DE VISUALIZACIÓN.
– LIMITAR EL USO SEGÚN LAS DOSIS DE
RADIACIÓN (EFECTOS ACUMULATIVOS).
– IMPORTANTES AVANCES EN RADIOLOGÍA
DIGITAL.
RADIOGRAFIA CONVENCINAL

DISTRIBUCIÓN EN EL CUERPO DE LAS
DENSIDADES RADIOLÓGICAS
1.- AIRE
2.- GRASA
3.- AGUA
4.- CALCICA U ÓSEA
5.- METALICA
6.- PARTES BLANDAS
7.- CONTRASTE
8.- ESMALTE
9.- PLOMO
DETERMINAN LO QUE
SE VISUALIZA EN LA
PLACA RADIOLÓGICA

Distribución en el cuerpo de las
densidades radiológicas que se
consideran básicas: aire (gas),
agua, grasa, calcio (ósea) y
densidad metálica, determinan
lo que se distingue en la
radiografías normales. DENSIDADES BÁSICAS:
1. METALICA: BLANCO BRILLANTE
2. CALCICA: BLANCO CLARO
3. AGUA: GRIS CLARO
4. GRASA: GRIS OSCURO
5. AIRE: NEGRO
1
2
3
4
5

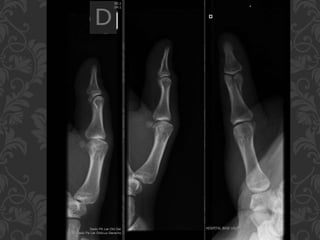

Tiene relación con la ubicación del cuerpo respecto a la
fuente de rayos x.
 Proyección: según la dirección o el sentido de entrada
del haz de rayos x.
 AP: desde anterior a posterior
 PA: desde posterior a anterior.
 Lateral.
 Oblicua.
 Posición: tiene relación con la ubicación del paciente
con respecto al receptor de imagen.
 Anterior.
 Posterior.
PROYECCIÓN Y POSICIÓN

RADIOGRAFIA CONTRASTADA
“Económico y no invasivo”
Uso actual limitado por el avance de otras técnicas.
Indicación:
Patología funcional del tracto gastrointestinal:
esófago, estómago, duodeno, colon.
Alternativa de la endoscopia.
Estudios urológicos, ginecológicos y angiográficos.
Equipo utiliza monitores.

HISTEROSALPINGOGRAFÍA
UROGRAFÍA ENDOVENOSA

 El ULTRASONIDO o ECOSONOGRAMA, es una
técnica que utiliza ondas sonoras de alta frecuencia,
que permiten obtener imágenes en tiempo real de
algunos órganos del cuerpo, sin someterlos a
radiaciones ionizantes.
 Las imágenes se captan por un dispositivo manual
llamado transductor, que el operador desplaza de un
lado a otro sobre la región a examinar.
 La información es visualizada en un monitor y se
puede guardar en un ordenador o imprimirse sobre un
papel especial con la imagen obtenida.
ECOGRAFÍA O ULTRASONIDO

ECOGRAFÍA O ULTRASONIDO
 Múltiples aplicaciones.
 Inocuidad, costo, rapidez y disponibilidad.
 Mejoras tecnológicas y nuevos transductores.
Inconvenientes:
 Técnicos.
 Dependientes del paciente.
 Dependientes del observador.

La tomografía axial computarizada (TAC) fue descrita y
puesta en práctica por el Dr. Godfrey Hounsfield en 1972.
Él advirtió que los rayos X que pasaban a través del cuerpo
humano contenían información de todos los constituyentes
del cuerpo en el camino del haz de luz, que a pesar de
estar presentes, no eran recogidos en el estudio
convencional con placas radiográficas.
Es un estudio de RECONSTRUCCIÓN por medio de un
computador, de planos tomográficos de un objeto, los
cuales se obtienen mediante el movimiento combinado de un
tubo de rayos X hacia un lado, mientras la placa
radiográfica se mueve hacia el lado contrario, por lo que
una superficie plana de la anatomía humana es
perfectamente visible.
TOMOGRAFÍA AXIAL COMPUTADA (TAC)

TOMOGRAFÍA AXIAL COMPUTADA (TAC)
 Técnica diagnóstica segura y eficaz: Examen médico no invasivo,
complementario para diagnosticar y tratar enfermedades.
 Permite estudios dinámicos y reconstructivos: Combina un equipo de
rayos X especial con computadoras sofisticadas para producir
múltiples imágenes o visualizaciones del interior del cuerpo. Luego,
estas imágenes pueden examinarse en un monitor de computadora,
imprimirse o transferirse a una unidad de almacenamiento.
 Las exploraciones TAC de los órganos internos, huesos, tejidos
blandos o vasos sanguíneos brindan mayor claridad y revelan
mayores detalles que los exámenes convencionales de rayos X.
 Incluye posibilidad de estudios simples y contrastados.
 Utiliza radiaciones ionizantes (Rx).

TOMOGRAFÍA AXIAL COMPUTADA - EQUIPO:

La RESONANCIA MAGNÉTICA NUCLEAR (RMN) se basa en la
capacidad de los núcleos de hidrógeno para absorber ondas de
radiofrecuencia cuando son sometidos al efecto de un campo
electromagnético intenso. Dicha capacidad genera una señal que es
detectada por un receptor y tratada en un computador de manera
similar a como lo hace la TAC para producir imágenes. La RM
representa un mapa de la densidad de protones y, por ende, un mapa
de la distribución de agua en el organismo.
La ventaja de esta técnica es que permite cortes más finos, en varios
planos, siendo más sensible para demostrar accidentes
cerebrovasculares, tumores cerebrales, patologías osteoarticulares y
otras patologías. NO UTILIZA RADIACIONES IONIZANTES.
Tiene la desventaja de ser muy costosa y tener un prolongado tiempo
para obtener las imágenes. Además no puede ser utilizada en pacientes
con marcapasos, prótesis articulares, implantes metálicos.
Resonancia Magnética

Resonancia Magnética
 No invasiva y sin radiaciones ionizantes.
 Permite adquirir imágenes multiplanares sin cambios
de posicionamiento del paciente.
 Versatilidad, sensibilidad y especificidad en
neuroimagen y sistema musculoesquelético.
 Uso de contraste en patologías inflamatorias,
infecciosas y tumorales.
