Manual arduino

Este manual aborda todos los conceptos básicos de Arduino y es una excelente guía para
todo aquel que quiera iniciarse en este apasionante mundo.
El manual ha sido confeccionado por Raúl Diosdado usando para ello la siguiente
información y recursos:
http://www.arduino.cc (Pagina oficial de Arduino)
Fritzing (Elaboración de esquemáticos y montajes) http://fritzing.org
http://www.zonamaker.com (Recursos propios)
Está permitida la impresión, distribución y modificación de este manual siempre que se
reconozca a su autor y las fuentes de las que se extrajo su información.
No está permitida la comercialización o venta de este manual.
Un profesor solía decirme, "No inventes la rueda, eso ya se preocupo alguien en
inventarla, tu tan solo úsala" Haced que Arduino sea vuestra rueda
Primera edición publicada en Septiembre de 2014
Este manual esta bajo licencia Creative Commons Reconocimiento-NoComercial-CompartirIgual
http://creativecommons.org/licenses/by-nc-sa/4.0/legalcode

INDICE
1. Estructura de un programa
1.1 Funciones
1.1.1 Setup()
1.1.2 Loop()
1.2 Llaves {}
1.3 Punto y coma ;
1.4 Bloque de comentario /*...*/
1.5 Línea de comentario //
2. Variables
2.1 Utilización de las variables
2.2 Tipos de variables
3. Constantes
4. Operadores
4.1 Operadores aritméticos
4.2 Asignaciones compuestas
4.3 Operadores de comparación
4.4 Operadores boleanos
5. Estructuras de control
5.1 Condicionales
5.1.1 If (si...)
5.1.2 If...else (si... si no...)
5.2 Bucles
5.2.1 For
5.2.2 While
5.2.3 Do... while
5.3 Elementos de control de flujo
5.3.1 Goto
5.3.2 Return
5.3.3 Break

6. Entradas y salidas E/S
6.1 E/S digitales
6.1.1 Lectura de entradas digitales (digitalRead)
6.1.2 Escritura de salidas digitales (digitalWrite)
6.2 E/S Analógicas
6.2.1 Lectura de entradas analógicas (analogRead)
6.2.2 Escritura de salidas analógicas (analogWrite)
7. Puerto serie
7.1 Inicialización de la comunicación serie (Serial.begin)
7.2 Escritura del puerto serie (Serial.print)
7.3 Lectura del puerto serie (Serial.read)
8. Otras instrucciones de interés
8.1 Delay (ms)
8.2 DelayMicroseconds (µs)
8.3 Millis ()
8.4 Min(x,y)
8.5 Max(x,y)
ANEXO
Conexionado de entradas y salidas en Arduino
Instalación de Arduino y entorno de programación

Manual de Arduino
Programación y conceptos básicos
1
1. Estructura de un programa
La estructura de un programa en Arduino puede llegar a ser muy diferente en función
de la complejidad de la aplicación que queramos crear, pero como en la mayoría de
lenguajes de programación esta estructura está formada por funciones, sentencias,
bucles y otros elementos que conforman la estructura de programa.
1.1 Funciones
Una función es un bloque de código con un nombre y un conjunto de estamentos que
son ejecutados cuando se llama a dicha función. Las funciones de usuario se crean para
realizar tareas repetitivas reduciendo de esa manera el tamaño del programa.
Las funciones están asociadas a un tipo de valor "type", este es el valor que devolverá
la función una vez termine su ejecución.
type nombreFunción (parámetros)
{
Estamentos o instrucciones;
}
Si la función no devuelve ningún valor, se le asignará el tipo "void" o función vacía.
No es obligatorio pasarles parámetros a la función, se pueden crear funciones
independientes que obtengan sus propios parámetros para trabajar.
Ejemplo de función:
/* Define la función "multiplicar" a la que se le pasarán los 2 números que
se deseen multiplicar devolviendo un valor entero (int). */
int multiplicar (int x, int y) //función multiplicar
{
int resultado; //declara la variable donde se almacena el resultado
resultado = x * y; //ejecuta la operación de multiplicar
return resultado; //devuelve el resultado de la multiplicación
}
Para hacer uso de la función anterior, tan solo habrá que llamarla desde
cualquier parte del programa. Esta llamada a la función se realiza de la siguiente
manera:
void loop()
{
int i =2;

Manual de Arduino
2
int j =3;
int k;
k = multiplicación(i, j); //llama a la función multiplicación pasándole los
//parámetros "i" y "j"
}
En Arduino los programas pueden estar compuestos por infinidad de funciones,
pero existe una estructura básica que deben de cumplir todos los programas.
Esta estructura básica, está formada por dos funciones totalmente
necesarias para la ejecución del programa, la función setup() y loop().
1.1.1 Setup ()
La función setup() se invoca una sola vez al comienzo del programa. Esta función
se usa para realizar la configuración inicial, dentro de esta configuración
podemos establecer el modo de trabajo de los pines o inicializar la comunicación
serie entre otras cosas.
void setup()
{
}
1.1.2 Loop ()
La función loop() es la función principal dentro del programa. Esta función se va a
ejecutar continuamente de manera cíclica, ejecutando todas las instrucciones
que se encuentren en su interior.
void loop()
{
}
Además de las funciones principales, existen otros elementos de la estructura de
programa que ayudan a definir, delimitar, estructurar y a hacer más claro el
contenido del programa.
1.2 Llaves {}
Las llaves definen el principio y el final de un bloque de instrucciones. Se usan para
delimitar el inicio y fin de funciones como setup()o para delimitar el alcance de los
bucles y condicionales del programa.

Manual de Arduino
3
funcion()
{
}
1.3 Punto y coma ;
El punto y coma ";" se utiliza para definir el final de una instrucción y separarla de
la siguiente. Si no colocamos punto y coma, el programa va a interpretar mal las
instrucciones y se va a producir un error de compilación.
digitalWrite (10, HIGH);
El error más común a la hora de programar suele ser olvidar poner punto y coma
al final de la instrucción.
1.4 Bloque de comentarios /*...*/
Los bloques de comentarios son áreas de texto que nos ayudan a describir o
comentar un programa, estos bloques serán ignorados a la hora de compilar el
programa en nuestro Arduino.
/*El bloque de comentario ayuda
al programador a describir el programa
*/
Se pueden introducir todas las líneas de texto que se deseen siempre que se
encuentren entre los caracteres /*...*/.
Se recomienda el uso de bloques de comentarios siempre que se pueda, ya que
ayudan a la comprensión del programa a personas ajenas al mismo, además, estos
comentarios no van a ocupar espacio de programa, ya que son ignorados a la hora
de compilar.
1.5 Línea de comentarios //
La línea de comentarios tienen la misma función que los bloques de comentarios,
la única diferencia es que las líneas de comentarios suelen usarse para comentar
instrucciones ya que solo afectan a una línea.
int x = 10; //declara la variable 'x' como tipo entero de valor 13

Manual de Arduino
4
2. Variables
Las variables son elementos donde se almacenan valores numéricos que serán usados
por el programa. Como su nombre indica, las variables van a cambiar de valor con la
evolución del programa y nos van a permitir crear la lógica del programa en función de
estos cambios.
int variable_entrada = 0; //declara una variable y le asigna el valor 0
variable_entrada = analogRead(2); //la variable toma el valor de la entrada analógica 2
Una variable debe ser declarada y opcionalmente asignarle un valor antes de ser usada
por el programa, si no hemos declarado la variable o lo hemos hecho con posterioridad
a su uso va a dar un error al compilar el programa.
Es recomendable asignarle un valor inicial a las variables para no tener un valor
indeterminado que pudiera ocasionar algún error a la hora de la ejecución del
programa.
Cuando se asignen nombres a las variables, se deben de usar nombres que
identifiquen claramente a dichas variables, para ello se usan nombres como
"pulsador", "led", "entrada_1".... esto va a ayudar a hacer un código legible y fácil de
entender.
2.1 Utilización de las variables
Las variables pueden ser declaradas en diferentes lugares del programa, en
función del lugar donde sean declaradas, las variables van a ser de tipo global o
local, determinando esto el ámbito de aplicación o la capacidad de ciertas partes
del programa para hacer uso de las mismas.
Una variable global es aquella que puede ser vista y utilizada por cualquier función
yestamento de un programa. Las variables globales se declaran al comienzo del
programa, antes de la función setup().
Una variable local es aquella que se define dentro de una función o como parte de
un bucle. Solo será visible y podrá utilizarse dentro de la función o bucle donde es
declarada.
La existencia de variables globales y locales, permite el uso de variables con el
mismo nombre en partes diferentes del programa, estas variables podrán
almacenar valores distintos sin que se produzca ningún conflicto, ya que a las
variables locales solo tendrán acceso las funciones donde se declaren dichas
variables.

Manual de Arduino
5
Ejemplo de variables globales y locales:
int led = 10; //"led" es una variable global visible para cualquier función
void setup()
{
pinMode (led, OUTPUT); //establece el pin "led" como salida
}
void loop ()
{
float valor; //"valor" es una variable local solo visible dentro de "loop"
for (int i=0; i<20; i++) //"i" es una variable local usada por el bucle for
{
digitalWrite (led, HIGH); //uso de la variable global "led"
}
}
2.2 Tipos de variables
A la hora de usar una variable dentro del programa debemos de pararnos a pensar
que información o qué tipo de operaciones vamos a aplicar a estas variables y en
función de esto asignarle un tipo u otro. Debemos de asegurarnos que el tipo de
variable que estemos usando tiene rango suficiente para almacenar los datos sin
llegar a ser desproporcionada, ya que usar variables grandes va a consumir más
recursos de memoria.
Tipo de variables Memoria que ocupa Rango de valores
boolean 8 bit's 0 o 1 (true o false)
char* 8 bit's -128 a 127
int 16 bit's -32.768 a 32.767
unsigned int 16 bit's 0 a 65.535
long 32 bit's -2.146.483.648 a 2.147483.647
unsigned long 32 bit's 0 a 4.294.967.295
float* 32 bit's -3'4028235 E+38 a 3'4028235 E+38
*char: el tipo "char" se utiliza para almacenar caracteres en formato ASCII
*float: el tipo "float" se utiliza para datos con decimales, aunque cuenta con 32bit's, tan
solo tiene una precisión de 7 dígitos en sus decimales.
3. Constantes
La diferencia fundamental entre una variable y una constante es que la constante va a
ser un valor de solo lectura que no va a poder ser modificado con la evolución del
programa.

Manual de Arduino
6
Si queremos definir una constante, podemos hacerlo de manera muy similar a como
definíamos las variables, tan solo hay que indicar al programa que se trata de un valor
"no modificable", para ello hay que añadir antes del "tipo" la palabra "const", que va a
hacer que la variable sea de solo lectura.
const float pi = 3.1415; //crea una constante de tipo "float" y le asigna el valor 3.1415
Es posible crear constantes usando #define, esta sentencia va a nombrar las constantes
antes de ser compiladas por Arduino. Las constantes creadas de esta manera no van a
ocupar memoria de programa, ya que el compilador va a remplazar estas constantes
con el valor definido en el momento de compilar.
#define pi 3.1415 //crea una constante usando #define a la que le asigna el valor 3.1415
Hay que tener cuidado a la hora de usar #define, ya que la sintaxis es diferente, no hay
que poner el operador de asignación "=" ni cerrar sentencia con el punto y coma ";".
Usar #define puede ser problemático, ya que si existe en cualquier parte del programa
alguna constante o variable con el mismo nombre que tengamos asignado en #define,
el programa lo va a sustituir con el valor que tengamos asignado a esta constante, por
ello se debe tener cuidado a la hora de asignar constantes con #define y no crear
constantes muy genéricas como #define x 10,ya que "x" es muy común usarlo como
variable dentro de alguna función o bucle.
4. Operadores
Los operadores son los elementos con los que vamos transformar las variables del
programa, hacer comparaciones, contar un número determinado de eventos… .Los
operadores se pueden considerar como uno de los elementos más importantes junto
con las estructuras de control. Dentro de los operadores, podemos encontrarlos de
varios tipos.
4.1 Operadores aritméticos
Los operadores aritméticos son operadores que nos van a permitir realizar
operaciones básicas como sumar, restar, dividir, multiplicar...
x = x + 5; //suma x+5 y guarda el valor en x
y = y - 8; //resta 8 a el valor "y" almacena el resultado en "y"
z = z * 2; //multiplica z*2 y guarda el valor en z
k = k / 3; //divide k entre 3 y guarda el valor en k
p = 10; // asigna a p el valor 10

Manual de Arduino
7
Hay que tener en cuenta el tipo de variable que estamos usando a la hora de
realizar operaciones, ya que si vamos a efectuar una operación que da como
resultado un numero con decimales y hemos definido estas variables como int
(entero), el resultado no va a mostrar la parte decimal (10 / 3 va a devolver 3 en
lugar de 3.33).
4.2 Asignaciones compuestas
Las asignaciones compuestas combinan una operación aritmética con una variable
asignada. Estas asignaciones son usadas comúnmente en bucles.
x ++; //equivale a x = x + 1 (incrementa x en 1)
x --; //equivale a x = x - 1 (decrementa x en 1)
x += y; //equivale a x = x + y
x -= y; //equivale a x = x - y
x *= y; //equivale a x = x * y
x /= y; //equivale a x = x / y
4.3 Operadores de comparación
Los operadores de comparación se usan con frecuencia en estructuras
condicionales para comprobar si una condición se cumple o no. Normalmente
estos condicionales realizan la comparación entre las variables y constantes del
programa.
x == y; //x es igual a y
x != y; //x es distinto de y
x < y; //x es menor que y
x > y; //x es mayor que y
x <= y; //x es menor o igual que y
x >=y; // x es mayor o igual que y
4.4 Operadores Boleanos
Son operadores lógicos que se usan para comparar 2 o más expresiones y que no
devuelven un valor, sino que dan un estado de “verdadero” (si se cumple la
expresión) o “falso” (si no se cumple). Existen 3 operadores lógicos, AND "&&", OR
"||" y NOT "!".
if (x<3 && x>0) //Cierto si se cumplen las dos expresiones
if (x<7 || x=20) //Cierto si se cumple alguna de las dos expresiones
if (!x=3) //Cierto si x es distinto de 3

Manual de Arduino
8
5. Estructuras de control
Dentro de las estructuras de control se engloban todos los estamentos que sirven para
guiar al programa en una u en otra dirección en función de si se cumplen o no las
condiciones que le marquemos al programa. Dentro de estas estructuras podemos
encontrar condicionales, bucles o elementos de control de flujo.
5.1 Condicionales
Los condicionales son elementos que chequean un estado o condición y si esta
condición se cumple se pasa a ejecutar las sentencias englobadas dentro de la
condición.
5.1.1 If (si...)
If es un estamento que se utiliza para comprobar si una determinada
condición se cumple. Si la condición se cumple, se pasará a ejecutar las
sentencias encerradas dentro del bloque if, si no se cumple la condición, el
programa saltará este bloque sin ejecutar ninguna instrucción.
if (x==10) //Si x es igual a 10 ejecuta la instrucción
{
ejecuta instrucciones;
}
5.1.2 If... else (si... si no...)
If... elsefunciona de igual forma que if, pero añade la posibilidad de que la
condición no se cumpla,pasando a ejecutar las instrucciones encerradas
dentro de else.
if (y != 10) // Si "y" es distinto de 10 ejecuta las instrucciones
{
}
else //si no, ejecuta esta instrucción
{
}
Este condicional puede ir precedido de otras estructuras condicionales del
mismo tipo, anidando unas dentro de otras y haciendo que sean
mutuamente excluyentes.

Manual de Arduino
9
if (valor < 100) // Si valor es menor que 100 ejecuta la instrucción
{
}
else if (valor >=500) // Si valor es mayor o igual que 500 ejecuta la instrucción
{
}
else //si no se cumplen las condiciones anteriores, ejecuta esta instrucción
{
}
5.2 Bucles
Los bucles son elementos que hacen que el programa entre en un ciclo de
repetición mientras se cumplan las condiciones del bucle.
5.2.1 For
El bucle for se usa para repetir un bloque de sentencias un número
determinado de veces. Cada vez que se terminan de ejecutar las sentencias
encerradas dentro del bucle, se comprobará la condición inicial, repitiéndose
el buche mientras se cumpla dicha condición.
for (inicialización; condición; expresión)
{
}
El buche for está formado por 3 partes, la inicialización, la condición del
bucle y una expresión (la expresión no es necesaria o puede ponerse dentro
de las sentencias del bucle).
Ejemplo de bucle for:
for (int x=0; x<10; x++) //declara la variable x y la inicializa a 0, comprueba la
//condición (x<10), incrementa x en 1
{
digitalWrite (13, HIGH); //envía un 1 al pin 13
delay (500); //espera 500ms
digitalWrite (13, LOW); //envía un 0 al pin 13
delay (500); //espera 500ms
}
5.2.2 While
El bucle while es un bucle que se repetirá constantemente mientras se
cumpla la expresión del bucle. Dentro de la expresión del bucle se pueden

Manual de Arduino
10
usar variables que cambien dentro del propio bucle o que tomen el valor de
alguna de las entradas de Arduino que podemos tener asociadas a sensores
u otros elementos.
while (sensor < 150) //ejecuta el bucle mientras "sensor" sea menor a 150
{
}

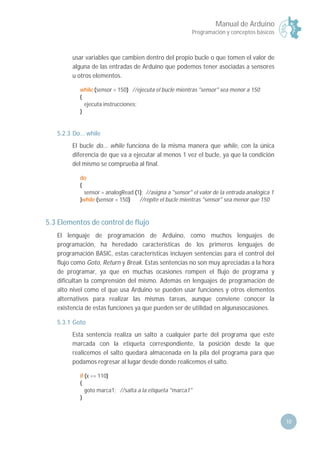

5.2.3 Do... while
El bucle do... while funciona de la misma manera que while, con la única
diferencia de que va a ejecutar al menos 1 vez el bucle, ya que la condición
del mismo se comprueba al final.
do
{
sensor = analogRead (1); //asigna a "sensor" el valor de la entrada analógica 1
}while (sensor < 150) //repite el bucle mientras "sensor" sea menor que 150
5.3 Elementos de control de flujo
El lenguaje de programación de Arduino, como muchos lenguajes de
programación, ha heredado características de los primeros lenguajes de
programación BASIC, estas características incluyen sentencias para el control del
flujo como Goto, Return y Break. Estas sentencias no son muy apreciadas a la hora
de programar, ya que en muchas ocasiones rompen el flujo de programa y
dificultan la comprensión del mismo. Además en lenguajes de programación de
alto nivel como el que usa Arduino se pueden usar funciones y otros elementos
alternativos para realizar las mismas tareas, aunque conviene conocer la
existencia de estas funciones ya que pueden ser de utilidad en algunasocasiones.
5.3.1 Goto
Esta sentencia realiza un salto a cualquier parte del programa que este
marcada con la etiqueta correspondiente, la posición desde la que
realicemos el salto quedará almacenada en la pila del programa para que
podamos regresar al lugar desde donde realicemos el salto.
if (x == 110)
{
goto marca1; //salta a la etiqueta "marca1"
}

Manual de Arduino
11
marca1: //etiqueta a la que se saltará (puede estar en cualquier parte)
Los saltos que podemos realizar con Arduino están limitados a la pila de
programa, no pueden ser infinitos, por lo que no es recomendable anidar
bucles y saltos, ya que podemos romper el flujo de programa
5.3.2 Return
Esta sentencia se usa para volver de un salto goto. En el momento que es
leída por el programa, se cargará la ultima dirección almacenada en la pila
de programa, esto hará que se regrese a la posición desde la que se realizó el
último salto.
5.3.3 Break
La sentencia break es una sentencia que se debe de evitar a toda costa, tan
solo debemos usarla cuando sea totalmente necesario. Esta sentencia
rompe la iteración del bucle donde se encuentre, haciendo salir al programa
del bucle sin tener en cuenta que se cumplan las condiciones para salir del
mismo.
for (x = 0; x < 255; x ++)
{
while (sensor < 100)
{
x = 0;
break; //Rompe el bucle while saliendo al bucle for
}
}
6. Entradas y salidas E/S
Arduino es una plataforma de desarrollo Hardware que cuenta con pines E/S para
comunicarse con el exterior. Estos pines E/S tienen características especiales que los
hacen propicios para una u otra tarea en función del tipo de pin. Estas E/S pueden
englobarse en 3 tipos básicos, E/S analógicas, E/S digitales y E/S para la comunicación
serie. Existen también pines de propósito especiales como salidas de reloj u
osciladores y pines de alimentación con los que podemos suministrar diferentes
tensiones a placas externas

Manual de Arduino
12
Antes de empezar a trabajar con Arduino, deben de ser configurados los pines de la
placa que vayan a ser usados, asignándolos como entradas o como salidas. En ningún
caso un mismo pin podrá hacer de entrada y de salida al mismo tiempo.
La configuración de los pines se hará dentro de la función setup(), estableciendo el
modo de trabajo del pin como entrada o como salida.
La instrucción que se utiliza para realizar la configuración de los pines es pinMode,
donde habrá que asignarle el pin que queremos configurar y si queremos que actúe
como entrada (INPUT) o como salida (OUTPUT).
void setup()
{
pinMode (10, OUTPUT);//configura el pin 10 como salida
}
Los pines de Arduino están configurados por defecto como entradas, por lo que no es
necesario indicarles el modo de trabajo si vamos a trabajar con ellos como entradas.
La razón de tener los pines configurados por defecto como entradas, es que las
entradas se encuentran en un estado de alta impedancia, lo que va a evitar en muchos
casos que dañemos la placa al realizar una mala conexión. Si establecemos un pin
como salida y por error entra corriente por dicho pin lo más seguro es que dañemos el
microcontrolador de manera irreversible.

Manual de Arduino
13
Los pines que tengamos configurados como salida (OUTPUT) van a suministrar una
corriente máxima de 40mA por separado, sin que la corriente total de las salidas pueda
superar los 200mA. Esta corriente es suficiente para hacer brillar un led, pero
insuficiente para activar elementos de mayor potencia.
6.1 E/S Digitales
Los pines asignados a E/S digitales, son pines que trabajan con dos estados HIGH
(alto) o LOW (BAJO). Según el modelo de Arduino que estemos usando, va a tomar
el estado HIGH (alto) como 5v o como 3.3v, el estado LOW (bajo) está asociado a
un nivel de voltaje 0.
6.1.1 Lectura de entradas digitales (digitalRead)
Al hacer una lectura digital, vamos a leer el valor de un pin almacenando el
resultado como HIGH (alto o 1) o como LOW (bajo o 0).
valor = digitalRead (pin); //la variable "valor" toma el estado asociado al pin
Podemos especificar el pin asignándole directamente la numeración del pin
digital que queremos leer o con una variable o constante previamente
definida.
6.1.2 Escritura de salidas digitales (digitalWrite)
Cuando hacemos una escritura digital vamos a mandar al pin definido
previamente como salida el valor HIGH o LOW. El valor HIGH se va a traducir
(en función del tipo de Arduino) por una señal de 5 o 3.3 voltios.
digitalWrite (pin, HIGH); //Establece el pin en estado alto (5 o 3.3v)
Ejemplo E/S digital
#define led 13 //asigna a "led" el valor 13
#define pulsador 7 //asigna a "pulsador" el valor 7
boolean valor;
void setup()
{
pinMode (led, OUTPUT); //establece led (pin 13) como salida
pinMode (pulsador, INPUT); //establece pulsador (pin 7) como entrada
}

Manual de Arduino
14
void loop()
{
valor = digitalRead (pulsador); //lee el estado del pulsador y lo asigna a valor
digitalWrite (led, valor); //asigna a led el estado de la variable valor
}
6.2 E/S Analógicas
Vivimos en un mundo analógico, y en muchas ocasiones, para poder interactuar
con el entono no nos es suficiente con detectar o no una señal o poder activar o
desactivar cosas, sino que necesitamos cuantificar el valor de magnitudes reales y
responder en proporción.
Para poder leer y escribir valores analógicos, Arduino cuenta con una serie de E/S
destinadas a este fin, con las que podremos leer y escribir niveles de tensión que
irán de 0 a 5 o 3.3v (dependiendo del modelo de Arduino que estemos usando).
6.2.1 Lectura de entradas analógicas (analogRead)
La función analogRead realizará una lectura del pin analógico que se le
indique, almacenando el valor leído en un registro de 10bit's. Almacenar
este valor en un registro de 10 bit's va a implicar que tengamos un rango de
valores que va de 0 a 1023, asignándole el 0 a un nivel de 0 voltios y el 1024
a un nivel de 5 voltios, lo que va a determinar la resolución que podemos
obtener al hacer lecturas analógicas.
valor = analoRead (pin); //la variable valor toma el nivel del pin analógico
Los pines de entrada analógicos no necesitan ser declarados como entrada
(INPUT), ya que son siempre entradas.
6.2.2 Escritura de salidas analógicas (analogWrite)
Las salidas analógicas están asociadas a los pines PWM (Pulse Width
Modultation) o modulación por ancho de pulso, estos pines, son pines
digitales, pero con la particularidad de poseer el PWM, y es que realmente
Arduino no entrega a la salida una señal analógica pura, sino que consigue
un nivel de tensión determinado por medio de la modulación del ancho de
pulso.

Manual de Arduino
15
El nivel de tensión que tendremos a la salida del pin, va a ser igual al nivel de
tensión promedio proporcional al ancho de los pulsos.
Como se observa en la imagen superior, variando en ancho del pulso,
podemos obtener una señal promedio equivalente. Para la primera señal,
cuyo ancho de pulso es del 10%, nos daría una señal analógica de 0.5v (el
10% de 5V), para la segunda una señal de 2.5v y para la tercera señal
obtendríamos una señal equivalente de 4.5v.
Las salidas analógicas trabajan con registros de 8bit's, o lo que es lo mismo,
pueden tomar valores comprendidos entre 0 y 255, correspondiendo el 0 a
un nivel de 0 voltios y el 255 al máximo voltaje (5 o 3.3 voltios dependiendo
de la placa que estemos usando).
analogWrite (pin, valor); //saca por el pin el nivel de tensión equivalente a valor
Cuando trabajemos con entradas y salidas analógicas hay que tener en
cuenta que al realizar una lectura analógica el resultado se guarda en una
variable de 10 bit's, pero la escritura se hace con una variable de 8 bit's, por
lo que si queremos usar el valor leído para escribir en algún pin, primero
deberemos de adaptar la variable de 10 a 8 bit's, si no hacemos esto, el valor
que escribamos va a estar fuera de rango y no va a mostrar el nivel de
tensión correcto.

Manual de Arduino
16
7. Puerto serie
Arduino cuenta con una serie de pines que tienen la capacidad de comunicarse con
otros dispositivos usando la comunicación serie para ello. Con esta comunicación serie
se puede realizar también una comunicación con el ordenador a través del USB gracias
al chip FDTI que incorpora la placa y que realiza la conversión USB-serie.
La capacidad de comunicarse con otros dispositivos, hace de Arduino una herramienta
muy potente, ya que se pueden crear proyectos muy complejos con multitud de
dispositivos que se comuniquen e interactúen entre sí, pero cuando se empieza a
programar, es mucho más interesante el poder establecer una comunicación entre
nuestro ordenador y Arduino, ya que de esta forma podemos intercambiar
información con la placa, pudiendo ver cómo evolucionan las variables del sistema y de
esta forma poder detectar posibles problemas de programación.
7.1 Inicialización de la comunicación serie (Serial.begin)
Para poder utilizar el puerto serie hay que inicializarlo estableciendo la velocidad
de la conexión. Esta inicialización se hace siempre dentro de la función setup() .
Un valor típico para realizar la conexión es 9600 baudios , aunque se pueden
asignar otros muchos valores.
void setup()
{
Serial.begin (9600); //abre el puerto serie estableciendo la velocidad en 9600
} //baudios
Según el modelo de Arduino que estemos usando, puede tener 1 o más puertos
para la comunicación serie, estos puertos estarán numerados y deberán de abrirse
de manera independiente según los que queramos usar.
En el Arduino MEGA se disponen de 4 puertos para la conexión serie, si se desean
abrir los 4 puertos el programa quedará de la siguiente manera:
void setup()
{
Serial.begin(9600);
Serial1.begin(9600);
}

Manual de Arduino
17
Debe de tenerse en cuenta que si se inicializa la comunicación serie, los pines
asociados al puerto serie que estemos utilizando no podrán ser usados para otro
propósito.
7.2 Escritura en el puerto serie (Serial.print)
Si queremos que Arduino muestre información a través del puerto serie, debemos
de usar instrucciones que "impriman" en pantalla dicha información.
Para imprimir estos datos se usa el comando Serial.print, que mandará a través del
puerto serie el dato o la cadena de caracteres que le indiquemos. Esta instrucción
tiene algunas variantes, que veremos a continuación.
Serial.print(dato, tipo de dato)
Esta es la instrucción más común a la hora de enviar datos a través del puerto
serie, tan solo hay que indicar el dato que queremos enviar y el formato en el que
queremos que muestre dicho dato.
*nota: el tipo de dato es un campo opcional, si no le indicamos ningún tipo,
mostrará el dato en formato decimal.
El "tipo de dato" puede tomar los valores BIN (binario), OCT (octal), DEC (decimal)
y HEX (hexadecimal). En versiones antiguas de Arduino, también estaba disponible
el sacar los datos en formato "BYTE", pero este formato fue eliminado, si
queremos sacar un byte en pantalla, podemos utilizar la función
Serial.write(valor).
Serial.print(78, BIN); // manda el dato "1001110"
Serial.print(78, OCT); // manda el dato "116"
Serial.print(78, DEC); // manda el dato "78"
Serial.print(78, HEX); // manda el dato "4E"
Si estamos trabajando con datos que tienen decimales (float) y queremos
mostrar un número concreto de ellos, podemos hacerlo poniendo en tipo de
dato el número de decimales que queremos mostrar. Por defecto mostrará dos
decimales.
Serial.println(1.23456, 0); //manda por el puerto serie el valor "1"
Serial.println(1.23456, 1); //manda por el puerto serie el valor "1.2"

Manual de Arduino
18
Además de mostrar datos en pantalla, también es posible mandar cadenas de
caracteres, para ello tan solo hay que encerrar el texto que queramos mostrar
entre comillas.
Serial.print("Hola mundo"); //muestra en pantalla "hola mundo"
Cuando mandamos datos a través del puerto serie y queremos visualizar estos
datos en pantalla, es recomendable introducir espacios y saltos de línea, ya que si
no lo hacemos los datos nos van a aparecer de manera continua y no vamos a
poder diferenciar unos de otros. Para ordenar estos datos, podemos introducir
tabulaciones o saltos de línea con los siguientes comandos:
Serial.print("t"); //introduce una tabulación entre los datos
Serial.print("n"); //introduce un salto de línea
Si queremos crear datos en líneas diferentes, se puede optar por una variante del
Serial.print que introduce automáticamente un salto de línea, haciendo que el
siguiente dato que se vaya a escribir aparezca en la siguiente línea.
Serial.println(dato, tipo de dato)
Como en el caso anterior, el tipo de dato será un campo opcional, si no se rellena
este campo, el dato aparecerán en formato decimal.
La función Serial.println es equivalente a poner:
Serial.print (dato, tipo de dato);
Serial.print ("n");
7.3 Lectura del puerto serie (Serial.read)
La instrucción Serial.read es una instrucción que va a leer datos entrantes del
puerto serie. Estos datos deben de ser almacenados en variables para poder
trabajar con ellos.
valor = Serial.read(); //almacena el dato del puerto serie en la variable valor
Serial.print(valor); //"imprime" el dato valor
Si hacemos uso de las instrucciones anteriores, vamos a estar constantemente
leyendo el puerto serie, pero quizás no haya nada que leer y el dato que estemos
almacenando en la variable "valor" sea un dato erróneo. Para evitar estos
problemas y optimizar el programa, existe la instrucción Serial.available().

Manual de Arduino
19
Esta instrucción se usa para comprobar si hay caracteres disponibles para leer en
el puerto serie. Serial.available va a tomar un valor entero con el número de bytes
disponibles para leer que están almacenados en el buffer del puerto serie. Si no
hay ningún dato disponible Serial.avaible va a valer 0, por lo que es muy fácil el
uso de esta función combinada con el condicional if.
if (Serial.available() > 0) //si hay algún dato disponible para leer
{
valor = Serial.read(); //almacena el dato del puerto serie en la variable valor
}
Arduino tiene un buffer que puede almacenar como máximo 64 bytes, una vez
sobrepasada esta capacidad se empezaran a escribir los datos uno encima de otro,
perdiendo la información.
8. Otras instrucciones de interés
Arduino, como otros lenguajes de programación, cuenta con una serie de instrucciones
básicas que son muy frecuentes a la hora de programar y que en muchas ocasiones
nos ayudan a dar una solución sencilla a los diversos problemas que podamos
encontrarnos.
Aquí voy a mostrar algunas de las instrucciones que Arduino trae por defecto, pero no
son las únicas, ya que se pueden cargar librerías muy interesantes (como la librería de
matemáticas) que añaden funciones con las que podemos realizar tareas complejas de
manera muy sencilla.
8.1 Delay(ms)
Esta instrucción detiene la ejecución del programa un tiempo determinado. El
tiempo habrá que indicarlo entre paréntesis en milisegundos (1 segundo = 1000
milisegundos).
delay (1000); //espera durante 1 segundo (1000ms)
Hay que tener mucho cuidado cuando se usa esta función, ya que se trata de una
función bloqueante. Esta función va a detener el flujo de programa, haciendo que
durante este tiempo no se detecten eventos como pueden ser presionar un
pulsador o la activación de un sensor, esto puede ocasionar graves problemas en
la aplicación, por lo que siempre que se pueda hay que evitar usar la instrucción
delay().

Manual de Arduino
20
La instrucción delay () es muy útil cuando ejecutamos tareas que requieren un
tiempo mínimo para dicha ejecución, como por ejemplo, para leer memorias
externas o comunicarnos con algunos dispositivos vamos a necesitar un tiempo
mínimo para acceder a la memoria o establecer la comunicación, este tiempo lo
obtenemos deteniendo el programa los milisegundos suficientes para realizar
dichas acciones.
8.2 DelayMicroseconds(µs)
La instrucción delayMicroseconds() funciona igual que delay(), con la diferencia de
realizar las temporizaciones usando microsegundos (µs) en lugar de milisegundos
(ms).
Esta instrucción nos va a permitir realizar temporizaciones mucho menores,
haciendo que el tiempo que detenemos el flojo de programa sea prácticamente
imperceptible.
delayMicroseconds (10); //espera durante 0'00001 segundos
8.3 Millis ()
La instrucción millis() va a devolver el tiempo en milisegundos trascurridos desde
el inicio del programa hasta el momento actual. Esta instrucción es muy
interesante, ya que nos permite realizar temporizaciones NO bloqueantes basadas
en eventos.
tiempo = millis(); //la variable "tiempo" toma el valor del tiempo transcurrido
Millis está asociado a un registro de 32bit's, lo que le da la capacidad de
temporizar unos 4.294.967.296 milisegundos o lo que es lo mismo 49 días y 17
horas. una vez transcurrido este tiempo el registro se desbordará comenzando la
cuenta de nuevo.
Un ejemplo de temporización con millis():
#define led 11
#define puls 10
boolean pulsador;
unsigned long tiempo;
void setup()
{
pinMode(led, OUTPUT);

Manual de Arduino
21
pinMode(puls, INPUT);
}
voidloop()
{
pulsador = digitalRead(puls);
if(pulsador == HIGH)
{
tiempo = millis() + 5000;
digitalWrite(led, HIGH);
}
if(tiempo == millis())
{
digitalWrite(led, LOW);
tiempo = 0;
}
}
8.4 Min(x,y)
La instrucción min(x, y) va a comparar dos valores devolviendo el menor de ellos.
dato = min(sensor, 100); //dato toma el valor más pequeño entre "sensor" o 100
En el ejemplo anterior "dato" va a tomar el valor del sensor siempre que este
valga menos de 100, si es mayor tomará el valor 100. Esa instrucción puede usarse
para limitar superiormente el valor de "dato".
8.5 Max (x, y)
La instrucción max(x, y) va a comparar dos valores devolviendo el mayor de ellos.
dato =max(sensor, 100);
Esta instrucción funciona igual que min(x, y), la diferencia es que va a entrega el
mayor de los dos números, esto puede ser utilizado para inferiormente el valor
que tomará la variable "dato".

Manual de Arduino
22

Manual de Arduino
23
ANEXO
CONEXIONADO DE ENTRADAS Y SALIDAS EN ARDUINO
INSTALACIÓN DE ARDUINO Y ENTORNO DE PROGRAMACIÓN

Manual de Arduino
24
1. Conexionado de entradas y salidas en Arduino
Cuando trabajamos con Arduino debemos tener presente que esta placa no tiene
capacidad para controlar elementos de potencia o para gestionar grandes tensiones en
los pines de entrada.
Arduino es una plataforma de desarrollo hardware que funciona con 5 o 3.3 voltios
(dependiendo de la placa Arduino que usemos) y que tan solo puede entregar 40mA
(miliamperios) a las salidas de sus pines de manera independiente sin que se superen
los 200mA en conjunto. Debido a estas características, podemos considerar a Arduino
como el "cerebro" de nuestro sistema, ya que va a realizar toda la lógica de control
pero no será capaz de controlar dispositivos por sí mismo.
Para realizar el control de estos dispositivos necesitamos "músculos" que entreguen la
potencia que Arduino no puede suministrar o que adapten los diferentes niveles de
voltaje, para ello ya existen una gran cantidad de shields que dan funcionalidad a
Arduino, haciendo posible el control de elementos de potencia, la detección de señales
externas y la comunicación con otros dispositivos.
En este bloque se va a tratar el conexionado de elementos a la placa Arduino de forma
directa (sin el uso de Shields). El tipo de conexionado que tengamos que realizar, va a
depender directamente de la carga conectada.
1.1 Salida de pequeña señal (menor de 40mA)
Arduino puede trabajar con señales de hasta 40mA, esta corriente va a ser
suficiente para encender un LED o para establecer la comunicación con la mayoría
de dispositivos digitales.
Cuando trabajemos con salidas de señales, tan solo debemos de añadir una
resistencia en serie que va a limitar la corriente que sale por el pin. Si el elemento
al que vamos a conectar el pin tiene una entrada de alta impedancia, esta
resistencia no va a ser necesaria.
El usar una salida digital o analógica (PWM) no va a cambiar nada a la hora de
trabajar con pequeñas señales.

Manual de Arduino
25
1.2 Entrada de pequeña señal
Arduino funciona con niveles de voltaje que van de 0 a 5 o 3.3 voltios
(dependiendo de la placa que estemos usando). Por lo que solo va a poder
manejar señales que estén dentro de este rango.
Si la señal con la que estamos trabajando esta dentro del rango que puede
soportar Arduino, no vamos a tener ningún problema al cualquier tipo de señal, ya
sea digital o analógica.
1.2.1 Entrada digital por interruptor o pulsador
Es muy común en Arduino usar pulsadores o interruptores que conmuten la
entrada de los pines entre los niveles ALTO (señal) y BAJO (sin señal) y para
ello hay dos maneras posibles de realizar el conexionado, usando
resistencias de PullUp o de PullDown.

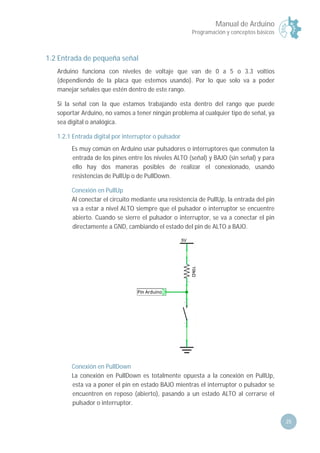

Conexión en PullUp
Al conectar el circuito mediante una resistencia de PullUp, la entrada del pin
va a estar a nivel ALTO siempre que el pulsador o interruptor se encuentre
abierto. Cuando se sierre el pulsador o interruptor, se va a conectar el pin
directamente a GND, cambiando el estado del pin de ALTO a BAJO.
Conexión en PullDown
La conexión en PullDown es totalmente opuesta a la conexión en PullUp,
esta va a poner el pin en estado BAJO mientras el interruptor o pulsador se
encuentren en reposo (abierto), pasando a un estado ALTO al cerrarse el
pulsador o interruptor.

Manual de Arduino
26
El colocar una resistencia de PullUp o PullDown va a hacer que el pin de
Arduino esté conectado siempre a un estado lógico ALTO o BAJO y que al
cerrar el pulsador o interruptor no se conecten la alimentación y GND
directamente, (lo que ocasionaría un cortocircuito) ya que hay una
resistencia de 10KΩ entre ambos.

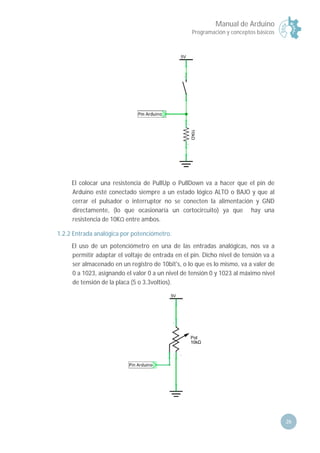

1.2.2 Entrada analógica por potenciómetro.
El uso de un potenciómetro en una de las entradas analógicas, nos va a
permitir adaptar el voltaje de entrada en el pin. Dicho nivel de tensión va a
ser almacenado en un registro de 10bit's, o lo que es lo mismo, va a valer de
0 a 1023, asignando el valor 0 a un nivel de tensión 0 y 1023 al máximo nivel
de tensión de la placa (5 o 3.3voltios).

Manual de Arduino
27
1.3 Salidas de potencia
La mayoría de las veces tendremos que controlar elementos que requieren más de
los 40mA que es capaz de suministrar cada pin como máximo, para ello debemos
de colocar un "driver" que suministre la potencia necesaria con el nivel de tensión
adecuado.
En función de la carga que vayamos a colocar y de la regulación de la misma,
vamos a optar por un elemento u otro para realizar este control, siendo los
elementos más comunes para dicho control los mosfet de potencia, relés y
transistores en configuración darlington.
Mosfet de potencia
Los mosfet de potencia se han popularizado mucho en los últimos años, ya que
permiten el control de grandes corrientes y velocidades de conmutación muy
altas, esto los hace muy adecuados para su uso en fuentes de alimentación y en
reguladores de potencia. Otra característica muy importante es que no tienen
consumo de corriente en la puerta (se activan por tensión), haciendo que el pin de
Arduino no tenga que suministrar corriente.
Los mosfet se comportan como interruptores, cuando se aplica una tensión a la
puerta permiten el paso de corriente a través de él.
Los mosfet son muy usados junto con los pines PWM, ya que esto va a permitir
tener un control de la potencia que se entrega a la carga, pudiendo pudiéndose
adaptar a las necesidades de cada momento cambiando el ciclo de trabajo.

Manual de Arduino
28
Esta regulación es posible gracias a que el mosfet no tiene elementos móviles en
su interior, lo que permite tener ciclos de conmutación muy elevados. Esto mismo
no sería posible con elementos mecánicos como relés.
Relés
Los relés son interruptores mecánicos activados por corriente. Esta corriente de
activación suele superar la corriente que es capaz de suministrar Arduino, además
la bobina de relé crea flujos de corriente peligrosos para la placa, por lo que en
cualquier caso hay que aislar la activación de la bobina de la placa Arduino usando
para ello optoacopladores o transistores en configuración darlington.
Los relés suelen usarse para controlar cargas de todo tipo, ya que es muy amplio el
catalogo de relés que existe. La única limitación que tienen los relés frente a los
mosfet de potencia es el ciclo de trabajo, los relés no están pensados para
conmutar a mucha velocidad, ni para funcionar como reguladores con el PWM.
Los relés se utilizan para activar o desactivar cargas de todo tipo siempre que los
ciclos de conmutación no sean demasiado elevados.
Transistores en configuración darlington
Los transistores dispuestos en configuración darlington están pensados para
suministrar pequeñas potencias. Suelen utilizarse como drivers de relés, para
mover pequeños motores o para adaptar diferentes etapas.

Manual de Arduino
29

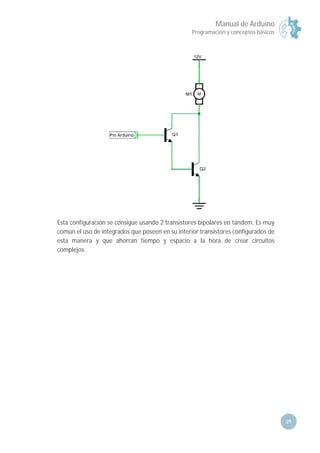

Esta configuración se consigue usando 2 transistores bipolares en tándem. Es muy
común el uso de integrados que poseen en su interior transistores configurados de
esta manera y que ahorran tiempo y espacio a la hora de crear circuitos
complejos.

Manual de Arduino
30

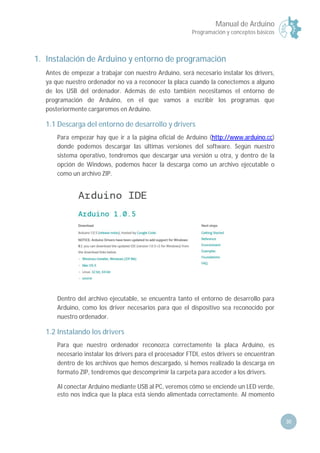

1. Instalación de Arduino y entorno de programación
Antes de empezar a trabajar con nuestro Arduino, será necesario instalar los drivers,
ya que nuestro ordenador no va a reconocer la placa cuando la conectemos a alguno
de los USB del ordenador. Además de esto también necesitamos el entorno de
programación de Arduino, en el que vamos a escribir los programas que
posteriormente cargaremos en Arduino.
1.1 Descarga del entorno de desarrollo y drivers
Para empezar hay que ir a la página oficial de Arduino (http://www.arduino.cc)
donde podemos descargar las últimas versiones del software. Según nuestro
sistema operativo, tendremos que descargar una versión u otra, y dentro de la
opción de Windows, podemos hacer la descarga como un archivo ejecutable o
como un archivo ZIP.
Dentro del archivo ejecutable, se encuentra tanto el entorno de desarrollo para
Arduino, como los driver necesarios para que el dispositivo sea reconocido por
nuestro ordenador.
1.2 Instalando los drivers
Para que nuestro ordenador reconozca correctamente la placa Arduino, es
necesario instalar los drivers para el procesador FTDI, estos drivers se encuentran
dentro de los archivos que hemos descargado, si hemos realizado la descarga en
formato ZIP, tendremos que descomprimir la carpeta para acceder a los drivers.
Al conectar Arduino mediante USB al PC, veremos cómo se enciende un LED verde,
esto nos indica que la placa está siendo alimentada correctamente. Al momento

Manual de Arduino
31
de conectar nuestra placa al ordenador, Windows mostrará el mensaje de que
hemos conectado un nuevo dispositivo y ejecutara automáticamente el instalador.
En el asistente de la instalación le diremos que no se conecte a internet para
buscar los drivers y en la siguiente pantalla, que los instalaremos desde una
localización especifica, que se encontrará dentro de la carpeta que hemos
descargado anteriormente, en nuestro caso será la carpeta "drivers" que se
encuentra dentro de la carpeta arduino-1.0.5 (la que hemos descargado).

Manual de Arduino
32

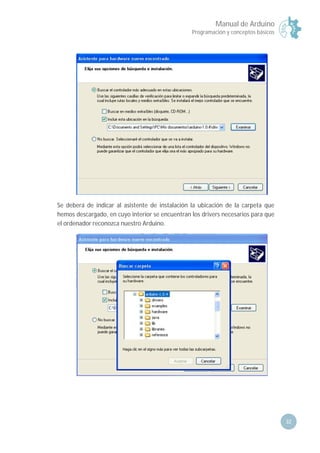

Se deberá de indicar al asistente de instalación la ubicación de la carpeta que
hemos descargado, en cuyo interior se encuentran los drivers necesarios para que
el ordenador reconozca nuestro Arduino.

Manual de Arduino
33

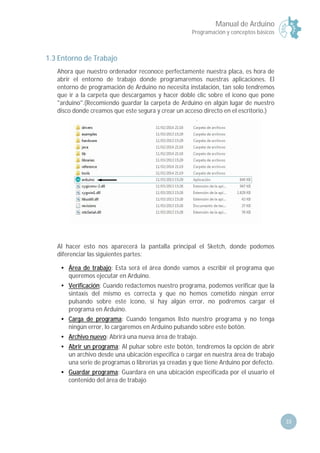

1.3 Entorno de Trabajo
Ahora que nuestro ordenador reconoce perfectamente nuestra placa, es hora de
abrir el entorno de trabajo donde programaremos nuestras aplicaciones. El
entorno de programación de Arduino no necesita instalación, tan solo tendremos
que ir a la carpeta que descargamos y hacer doble clic sobre el icono que pone
"arduino".(Recomiendo guardar la carpeta de Arduino en algún lugar de nuestro
disco donde creamos que este segura y crear un acceso directo en el escritorio.)
Al hacer esto nos aparecerá la pantalla principal el Sketch, donde podemos
diferenciar las siguientes partes:
• Área de trabajo: Esta será el área donde vamos a escribir el programa que
queremos ejecutar en Arduino.
• Verificación: Cuando redactemos nuestro programa, podemos verificar que la
sintaxis del mismo es correcta y que no hemos cometido ningún error
pulsando sobre este icono, si hay algún error, no podremos cargar el
programa en Arduino.
• Carga de programa: Cuando tengamos listo nuestro programa y no tenga
ningún error, lo cargaremos en Arduino pulsando sobre este botón.
• Archivo nuevo: Abrirá una nueva área de trabajo.
• Abrir un programa: Al pulsar sobre este botón, tendremos la opción de abrir
un archivo desde una ubicación especifica o cargar en nuestra área de trabajo
una serie de programas o librerías ya creadas y que tiene Arduino por defecto.
• Guardar programa: Guardara en una ubicación especificada por el usuario el
contenido del área de trabajo

Manual de Arduino
34

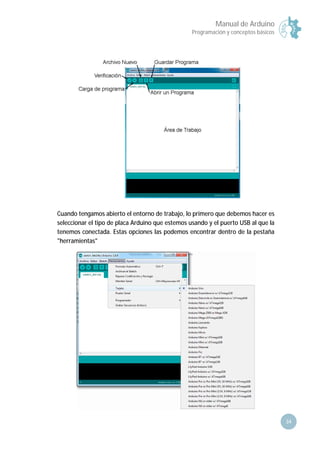

Cuando tengamos abierto el entorno de trabajo, lo primero que debemos hacer es
seleccionar el tipo de placa Arduino que estemos usando y el puerto USB al que la
tenemos conectada. Estas opciones las podemos encontrar dentro de la pestaña
"herramientas"

Manual arduino

Más contenido relacionado

Similar a Manual arduino (20)

Último (20)

Manual arduino
