Metodología para
el cálculo de las
demandas energéticas
de calefacción
y refrigeración
La calificación energética del edificio objeto mediante el procedimiento que se
presenta se obtiene de forma inmediata y automática por la comparación de los
datos introducidos por el usuario con una base de datos que recoge un gran nú-
mero de experimentos.
La base de datos ha sido elaborada para cada una de las ciudades representati-
vas de las zonas climáticas, con los resultados obtenidos a partir de realizar un
gran número de simulaciones con el programa oficial del calificación de viviendas
CALENER VYP. Con la base de datos se han cubierto todas las posibilidades cons-
tructivas que se pueden llegar a dar en el parque edificatorio español.
Las variables que más influencia tienen en determinar las demandas energéticas
de un edificio son:
• Zona climática: la base de datos recoge experimentos para las 12 zonas climá-
ticas definidas en el Apéndice D sección HE1 del CTE.
• Tipo de edificio: los experimentos de la base de datos se han realizado tanto para
edificios del sector residencial como del sector terciario:
– Edificios residenciales: la base de datos ha sido elaborada para edificios de
tipo unifamiliar, bloque de viviendas o una vivienda dentro de un bloque.
– Edificios del sector terciario: la base de datos ha sido elaborada para todos
los calendarios recogidos en CALENER VYP e indicados en el “Documento de
condiciones de aceptación de Programas Informáticos Alternativos”.
• Orientación:sehantomadolasorientacionesrecogidasenelapartadoCTE-DB-HE1.
• Compacidad del edificio.
• Ventilación: se ha seguido el procedimiento recogido en el apartado ”Infiltración
y ventilación” del “Documento de condiciones de aceptación de Programas Informá-
ticos Alternativos”.
• Transmitancia térmica de los cerramientos opacos: se han calculado según lo
recogido en el “Apéndice E” del CTE-DB-HE1.
• Masa de los cerramientos.
• Porcentaje de huecos en fachada.
• Transmitancia térmica de los huecos.

8
Guías IDAE
• Factores solares de los vidrios y elementos de sombreamiento: se han calculado
según lo recogido en el “Apéndice E” del CTE-DB-HE1.
• Puentes térmicos.
Todas las variables cuantitativas han sido parametrizadas de forma que se pue-
dan comparar edificios con características similares. Cuando el usuario introduce
los datos del edificio objeto, el programa parametriza dichas variables según lo
recogido en este documento y las compara con las recogidas en la base de datos.
De esta forma, el software busca los experimentos con características muy simi-
lares a las del edificio objeto e interpola respecto a ellas las demandas de cale-
facción y refrigeración, llegando así a las demandas de calefacción y refrigeración
del edificio objeto.
El siguiente esquema representa el proceso de este procedimiento. A la izquierda
se representa la base de datos generada con CALENER VYP con distintos tipos de
edificios de los cuales se ha obtenido la calificación energética y cuyas variables que
lo definen han sido adimensionalizadas. En la parte de la derecha se representa el
edificio existente a calificar, al que a partir de los datos introducidos por el técnico
certificador se obtienen sus variables adimensionalizadas para compararlas con
las de la base de datos. A partir de esto se obtienen las demandas energéticas
del edificio.
Ilustración 1. Base de datos del método simplificado
Caracterización - Adimensional
Determinación índices eficiencia
Edificio a calificar
Caracterización
Adimensional
Comparación
Interpolación
De esta forma se calcula tanto la demanda de calefacción como la demanda de
refrigeración del edificio objeto.

Manual de fundamentos técnicos de calificación energética de edificios existentes CE3
X
9
Si la certificación se está realizando para un edificio del sector terciario, el progra-
ma calcula según lo recogido en el apartado “Edificio de Referencia para programas
alternativos a LIDER y CALENER” del “Documento de condiciones de aceptación de
Programas Informáticos Alternativos” y según lo indicado en el Real Decreto 47/2007,
el edificio de referencia, y a partir de él, mediante el mismo proceso calcula sus
demandas energéticas asociadas.
Con las demandas y los rendimientos de las instalaciones se calculan los consu-
mos necesarios para cubrir dichas demandas y mediante los coeficientes de Paso
de energía final a emisiones de CO2
se obtienen las emisiones de CO2
globales del
edificio.
Con todos estos valores se calcula la calificación energética final según lo indicado
en el Real Decreto 47/2007.

2
11
Cálculo de variables
adimensionalizadas
globales
2.1 Cálculo de UA específica global
ϑglobal
= ϑglobalCerramientosOpacos
+ ϑglobalHuecos
+ ϑglobalPuentesTérmicos
Siendo
• ϑglobal
: UA específica global.
• ϑglobalCerramientosOpacos
: UA específica de cerramientos opacos.
• ϑglobalHuecos
: UA específica de huecos.
• ϑglobalPuentesTérmicos
: UA específica de puentes térmicos.
2.1.1 Cálculo de UA específica de los cerramientos opacos
globalCerramientosOpacos =
U Ki
Si* *i
CerramientosOpacos
areaϑ
Siendo:
• ϑglobalCerramientosOpacos
: W/k por m2
de superficie útil habitable.
• Ui
: transmitancia térmica del cerramiento opaco (W/m2
K).
• Si
: superficie neta (sin huecos) del cerramiento opaco (m2
).
• Área: superficie útil habitable del edificio objeto.
• K: factor de ajuste.
2.1.2 Cálculo de UA específica de los huecos
globalHuecos =
UVidrio i
* 1 PMarco i( )+UMarco i
*PMarco i
Sii
Huecos
area
ϑ
Siendo:
• ϑglobalHuecos
: W/k por m2
• UVidrio i
: transmitancia térmica del vidrio (W/m2
K).
• UMarco i
: transmitancia térmica del marco (W/m2
K).
• PMarco i
: tanto por uno de superficie de marco respecto a superficie total del hueco.
• Si
: superficie del hueco (m2
).

12
Guías IDAE
2.1.3 Cálculo de UA específica de los puentes térmicos
globalPuentesTérmicos
= i * Lii
PuentesTérmicos
areaϑ
Siendo:
• ϑglobalPuentesTérmicos
: W/k por m2
• ΨVidrio i
: transmitancia térmica lineal del puente térmico (W/mK).
• Li
: longitud del puente térmico (m).
2.2 Cálculo de inercia específica global
InerciaEspecíficaGlobal
=
Pi
*Sii
CerramientosOpacos
area
Siendo:
•InerciaEspecíficaGlobal
: peso global del edificio por m2
de superficie habitable (kg/m2
).
• Pi
: peso por m2
del cerramiento opaco (kg/m2
).
• Si
: superficie neta (sin huecos) del cerramiento opaco (m2
).
2.3 Cálculo de factor solar específico global
gEspecíficoGlobal
= gEspecíficoHuecos
+ gCerramientosOpacos
Siendo:
gEspecíficoHuecos
=
gVidrio i * 1-PMarco i( )+UMarco i *0.04 * PMarco i *i
Huecos
*Fs * Si
area
• gVidrio i
: factor solar del vidrio.
• UMarco i
: transmitancia térmica del marco (W/m2
K).
• PMarco i
: tanto por uno de superficie de marco respecto a superficie total del hueco.
• α : absortividad del marco en función de sus características
• Fs
: factor de sombra del hueco o lucernario obtenido de las tablas E.11 y E.15 del
“Apéndice E” del CTE-DB-HE1 y del patrón de sombras correspondiente asignado
al hueco o lucernario.
• Si
: superficie del hueco (m2
).

X
13
2.4 Cálculo de índice de infiltración global
Iinfiltración Global
= tasainfiltraciones
h*
Siendo:
• h: altura media libre entre forjados del edificio.
• tasainfiltraciones
: cantidad de aire que entra en el edificio directamente desde el ex-
terior (renh).
El cálculo se realiza según lo recogido en el apartado ”Infiltración y ventilación” del
“Documento de condiciones de aceptación de Programas Informáticos Alternativos”.
Se ha considerado que por defecto, el caudal de aire exterior mínimo exigido que
garantiza la calidad del aire es:
– En residencial: 0,6 l/sm2
.
– En el sector terciario: 0,8 l/sm2
.

3
15
Metodología para el
cálculo de la demanda
de ACS
El cálculo de la demanda de ACS se realiza según lo recogido en el apartado “Hi-
pótesis comunes, nivel mínimo de modelización y valores por defecto en la evalua-
ción de la demanda para programas alternativos a los programas CALENER” del
“Documento de condiciones de aceptación de Programas Informáticos Alternativos”.
Según esto, la demanda de ACS se puede calcular de la siguiente forma:
Demanda ACS = 360* *C * QACS *
Tref TAF( )
3600*area
+ Pacumulación
Siendo:
• Demanda ACS (kWh/m2
año).
• ρ: densidad del agua ρ=1000
kg
m3
• Cp
: calor específico del agua
Cp=4.18
kj
kgK
• Tref
: temperatura de referenciaTref
=60 ºC
• TAF
: temperatura media anual de agua fría de referenciaTref
=60 ºC
Para cada zona climática se ha cogido la temperatura media de la ciudad de refe-
rencia y son las recogidas en la siguiente tabla:
Zona climática Taf
(°C)
A3 15,5
A4 16
B3 14,58
B4 15,5
C1 12,75
C2 13,75
C3 13,25
C4 13,75
D1 10,9

16
Guías IDAE
Zona climática Taf
(°C)
D2 11,83
D3 13
E1 10,08
• Área: superficie útil habitable (m2
).
• QACS
: consumo de agua caliente sanitaria a una temperatura de referencia
(Tref
= 60º C).
– Caudal de ACS necesario en residencial:
El caudal de ACS (l/día) se calcula como:
QACS
= C*0.03
pers
m2 *area
Siendo:
- C: litros por persona y día.
- Si el edificio es unifamiliar se consideran 30 litros por persona y día.
- Si el edificio es en bloque o una vivienda dentro de un bloque, se consideran
22 litros por persona día.
– Caudal de ACS necesario en el sector terciario: el caudal lo indica el usuario,
en l/día. Puede tomar valor de 0, y en ese caso no será necesario introducir
una instalación que cubra la demanda de ACS.
• Pacumulacion
: pérdidas de energía por acumulación (kWh/m2
).
(Continuación)

4
19
Cálculo contribuciones
energéticas
Se han calculado a partir de todas las contribuciones energéticas del usuario las
emisiones y aportaciones.
%solar ACS = %solarACSi
100i
contrib
(tanto x 1)
%solar Calefacción = %solarCali
100
i
contrib
(tanto x 1)
%solar Refrigeración = %solarRefi
100i
contrib
(tanto x 1)
emisionesEnergiaElectricaGenerada = energiaGenerada *i area
i
contrib
K
Siendo
• emisionesEnergiaElectricaGenerada: emisiones de la energía eléctrica total
generada (kgCO2
/m2
año).
• energiaGenerada: energía generada en cada sistema (kWh).
• K: coeficiente de paso a emisiones de CO2
.
calorGeneradoACS = calorGeneradoACS i
areai
contrib
Siendo
• calorGeneradoACS: calor generado por todas las contribuciones para cubrir la
demanda de ACS (kWh/m2
año).
• calorGeneradoACSi
: calor generado por cada una de las contribuciones para
cubrir la demanda de ACS (kWh).
calorGeneradoCalefacción = calorGeneradoCalefacción i
areai
contrib
calorGeneradoRefrigeración calorGeneradoRefrigeración= i
areai
contrib
∑
emisionesEnergiaConsumida = energiaConsumida
i
i
contrib
*
K
area
∑

20
Guías IDAE
Siendo:
• emisionesEnergíaConsumida: emisiones de la energía total consumida
(kgCO2
/m2
año).
• energiaConsumida: energía generada en cada sistema (kWh).
• K: coeficiente de paso a emisiones de CO2
.

5
23
Cálculo de las
emisiones de CO2
5.1 Cálculo de las emisiones de CO2
asociadas al servicio de
calefacción
Emisiones de CO2
Calefacción=(Demanda Calefacción*(1-Ccalefacción
)-Ecalefacción
)*KDDACal
Siendo:
• Emisiones de Calefacción: emisiones de CO2
asociadas al servicio de calefacción.
(kCO2
/m2
año).
• Demanda Calefacción: demanda de calefacción del edificio calculada según lo
recogido en el apartado anterior (kWh/m2
año).
• Ccalefacción
: tanto por uno de la demanda cubierta por fuentes de energía renovable.
• Ecalefacción
: energía recuperada para calefacción (kWh/m2
año).
• K_DDA_Cal: coeficiente obtenido según las instalaciones del edificio y que rela-
ciona la demanda energética final y las emisiones de CO2
asociadas.
El coeficiente se calcula según:
KDDA
Cal
=
coberturai
η
i
*Ki +KDDAnocubierta
i
instalaciones
∑
Siendo:
• Cobertura = tanto por uno de los m2
cubiertos, o de la demanda cubierta por la
instalación.
• η = rendimiento de la instalación en tanto por uno.
• K = coeficiente de paso de energía final a emisiones de CO2
(kgCO2
/kWh).
• Si no se ha cubierto la demanda totalmente, se cubre con una instalación por
defecto:
KDDAnocubierta
= 1− coberturai *
Kdefecto
ηdefectoi
instalaciones
∑( )
Se supone que la instalación por defecto es de gasóleo y tiene las siguientes
características:
– Kdefecto
= 0,287 kgCO2
/kWh.
– ηdefecto
= 0,75.

24
Guías IDAE
refrigeración
Emisiones de CO2
Refrigeración=(Demanda Refrigeración*(1-Crefrig
)-Erefrig
)*KDDARef
Siendo:
• Emisiones de Refrigeración: emisiones de CO2
asociadas al servicio de refrige-
ración (kCO2
/m2
año).
• Demanda Refrigeración: demanda de refrigeración del edificio calculada según
lo recogido en el apartado anterior (kWh/m2
año).
• Crefrig
• Erefrig
: energía recuperada para refrigeración (kWh/m2
año).
• K_DDA_Ref: coeficiente obtenido según las instalaciones del edificio y que rela-
asociadas.
KDDA
Ref
=
coberturai
ηi
*Ki
+KDDAnocubierta
i
instalaciones
∑
Siendo:
instalación.
(kgCO2
/kWh).
• Si no se ha cubierto la demanda totalmente, se cubre con una instalación por
defecto:
KDDAnocubierta
= 1− cobertura
i
*
Kdefecto
ηdefectoi
instalaciones
∑( )
Se supone que la instalación por defecto es eléctrica y tiene las siguientes
características:
– Kdefecto
= 0,649 (localidades peninsulares); 0,981 (localidades extrapeninsulares).
– ηdefecto
= 1,70.

X
25
ACS
Emisiones de CO2
ACS = (Demanda ACS * (1- CACS
) - EACS
) * KDDA ACS
Siendo:
• Emisiones de ACS: emisiones de CO2
asociadas al servicio de ACS (kCO2
/m2
año).
• Demanda ACS: demanda de ACS del edificio calculada según lo recogido en el
apartado anterior (kWh/m2
año).
• CACS
• EACS
: energía recuperada para calefacción (kWh/m2
año).
• K_DDA_ACS: coeficiente obtenido según las instalaciones del edificio y que rela-
asociadas.
Siendo:
KDDAACS
=
coberturai
ηi
*Ki
i
instalaciones
∑
instalación.
(kg CO2
/kWh).
• En el caso de la demanda de ACS se debe cubrir el 100%.
asociadas a la ilumina-
ción en edificios del sector terciario
Emisiones de CO2
Iluminación = Pi
Si* *
numeroHoras * K
areai
instalaciones
∑( )
• Emisiones de CO2
de Iluminación: emisiones de CO2
debidas al consumo energético
de la iluminación (kCO2
/m2
año).
• Pi
: potencia de cada una de las instalaciones de iluminación (kW).
• Si
: superficie de la zona iluminada por la instalación (m2
).
• Área: superficie útil habitable.
• Número de horas en las que la instalación de iluminación da servicio.

26
Guías IDAE
Calendario Número horas
Intensidad baja - 8h
2.504Intensidad media - 8h
Intensidad alta - 8h
.
5.5 Cálculo de las emisiones globales de CO2
Edificios residenciales
Emis.CO2globales
= Emis.CO2Cal
+ Emis.CO2Ref
+ Emis.CO2ACS
+ Emis.CO2Econsum
Edificios del pequeño terciario
Emis.CO2globales
= Emis.CO2Cal
+ Emis.CO2Ref
+ Emis.CO2ACS
+ Emis.CO2Ilum
+ Emis.CO2Econsum
Edificios de gran terciario
Emis.CO2globales
= Emis.CO2Cal
+ Emis.CO2Ref
+ Emis.CO2ACS
+ Emis.CO2Ilum
+ Emis.CO2Ventil
+
Emis.CO2Bombeo
+ Emis.CO2torresRef
+ Emis.CO2Econsum
Siendo:
• Emis.CO2
globales: emisiones de CO2
globales (kgCO2
/m2
).
• Emis.CO2
Cal: emisiones de CO2
asociadas al servicio de calefacción (kgCO2
/m2
).
• Emis.CO2
Ref: emisiones de CO2
asociadas al servicio de refrigeración (kgCO2
/m2
).
• Emis.CO2
ACS: emisiones de CO2
asociadas al servicio de ACS (kgCO2
/m2
).
• Emis.CO2
Ilum: emisiones de CO2
de iluminación (kgCO2
/m2
).
• Emis.CO2
Ventil: emisiones de CO2
de los ventiladores (kgCO2
/m2
).
• Emis.CO2
Bombeo: emisiones de CO2
de los equipos de bombeo (kgCO2
/m2
).

X
27
• Emis.CO2
torresRef: emisiones de CO2
de las torres de refrigeración (kgCO2
/m2
).
• Emis.CO2
Econsum: emisiones de CO2
asociadas a la energía consumida al generar
electricidad mediante renovables o cogeneración (kgCO2
/m2
).

6
29
Cálculo de las clases
de eficiencia energética
El cálculo de las clases de eficiencia energética se realiza según lo recogido en
el “Real Decreto 47/2007” y en el apartado “Procedimiento para la obtención de las
clases de eficiencia” del “Documento de condiciones de aceptación de Programas
Informáticos Alternativos”.
6.1 Procedimiento de cálculo para los edificios destinados a
vivienda
El “Real Decreto 47/2007” anteriormente mencionado dice: “La calificación de eficien-
cia energética asignada al edificio será la correspondiente al índice de calificación de
eficiencia energética obtenido por el mismo, dentro de una escala de siete letras, que
va desde la letra A (edificio más eficiente) a la letra G (edificio menos eficiente). Los
índices de calificación de eficiencia energética C1 y C2 de las viviendas unifamiliares
o en bloque se obtienen respectivamente mediante las fórmulas siguientes:”
C1 + 0.6
- 1
R - 12
R
=
I0 Ir
( )
( )
C2 + 0.5
- 1
R’ - 12
R’
=
I0 Is
( )
( )
Calificación de eficiencia
energética del edificio
Índices de calificación de eficiencia
energética
A C1 0,15
B 0,15 = C1 0,50
C 0,50 = C1 1,00
D 1,00 = C1 1,75
E C1 1,75 y C2 1,00
F C1 1,75 y 1,00 = C2 1,50
G C1 1,75 y C2 = 1,50
Siendo:
• Io
: las emisiones de CO2
del edificio objeto calculadas de acuerdo con la metodolo-
gía descrita en el anexo I y limitadas a los servicios de calefacción, refrigeración
y agua caliente sanitaria.

30
Guías IDAE
• Ir
: corresponde al valor medio de emisiones de CO2
de los servicios de calefacción,
refrigeración y agua caliente sanitaria de los edificios nuevos de viviendas que
cumplen estrictamente con los apartados HE1, HE2, HE3 y HE4 de la sección HE
del Código Técnico de la Edificación.
• R: el ratio entre el valor de Ir
y el valor de emisiones de CO2
de los servicios de
calefacción, refrigeración y agua caliente sanitaria, correspondiente al percentil
del 10% de los edificios nuevos de viviendas que cumplen estrictamente con
los apartados HE1, HE2, HE3 y HE4 de la sección HE del Código Técnico de la
Edificación.
• Is
: corresponde al valor medio de las emisiones de CO2
de los servicios de calefac-
ción, refrigeración y agua caliente sanitaria, para el parque existente de edificios
de viviendas en el año 2006.
• R’: el ratio entre el valor Is
y el valor de emisiones de CO2
de los servicios de ca-
lefacción, refrigeración y agua caliente sanitaria, correspondiente al percentil del
10% del parque existente de edificios de viviendas en el año 2006.
6.2 Procedimiento de cálculo para los edificios del sector
terciario
La calificación de eficiencia energética se ha calculado de acuerdo con la metodo-
logía de cálculo recogida en el Anexo I del Real Decreto 47/2007.
El sistema por el que se realiza la calificación de edificios de pequeño y mediano
terciario es auto-referente, por lo que el edificio a certificar se compara con otro,
denominado de referencia, que cumple determinadas condiciones normativas. Se
han seguido las siguientes condiciones marcadas en dicho Real Decreto:
6.2.1 Edificio a certificar y edificio de referencia
El edificio a certificar se considerará tal cual ha sido proyectado en geometría
(forma y tamaño), orientación e instalaciones. El edificio de referencia que servirá
como elemento de comparación para el edificio a certificar, deberá tener las si-
guientes características:
• La misma forma y tamaño que el edificio a certificar.
• La misma zonificación interior y el mismo uso de cada zona que tenga el edificio
a certificar.
• Los mismos obstáculos remotos del edificio a certificar.
• Unas calidades constructivas de los componentes de fachada,suelo y cubierta,por
un lado, y unos elementos de sombra, por otro, que garanticen el cumplimiento
de los requisitos mínimos de eficiencia energética que figuran en la opción sim-
plificada de la sección HE1 –Limitación de demanda energética– del documento
básico de ahorro de energía del Código Técnico de la Edificación.
• El mismo nivel de iluminación que el edificio a certificar y un sistema de ilumina-
ción que cumpla con los requisitos mínimos de eficiencia energética que figuran
en la sección HE3 –Eficiencia energética de las instalaciones de iluminación– del
documento básico de ahorro de energía del Código Técnico de la Edificación.

X
31
• Las instalaciones térmicas de referencia en función del uso y del servicio del
edificio cumplirán los requisitos mínimos de eficiencia energética que figuran
en la sección HE2 –Rendimiento de las instalaciones térmicas, desarrollados en
el Reglamento de Instalaciones Térmicas en los Edificios (RITE)– y en la sección
HE4 –Contribución solar mínima de agua caliente sanitaria– del documento de
ahorro de energía del Código Técnico de la Edificación.
• En los casos en que así lo exija el documento básico de ahorro de energía del
Código Técnico de la Edificación, una contribución solar fotovoltaica mínima de
energía eléctrica, según la sección HE5.
6.2.2 Condiciones normales de funcionamiento y ocupación del edificio
El cálculo de la calificación de eficiencia energética se realizará considerando unas
condiciones normales de funcionamiento y ocupación del edificio, que estarán
recogidas en un documento reconocido, en función de los distintos usos de los edi-
ficios. Las condiciones de funcionamiento y ocupación son las mismas que utiliza
CALENER VYP y están recogidas en el Documento de Condiciones de Aceptación
de Procedimientos Alternativos.
El índice de eficiencia energética se calcula como:
C=
I0 Ir
Siendo:
• Io
del edificio objeto de la certificación.
• Ir
del edificio de referencia.
Calificación de eficiencia
energética del edificio
Índices de calificación de eficiencia
energética
A C 0,40
B 0,40 = C 0,65
C 0,65 = C 1,00
D 1,00 = C 1,30
E 1,30 = C 1,60
F 1,60 = C 2,0
G 2,00 = C

Parte II:
Parámetros de
eficiencia energética
considerados en CE3
X

35
El procedimiento simplificado de certificación energética CE3
X comienza con la
recogida de datos a partir de la documentación existente del edificio y a través de
una inspección in situ del edificio. Dicha información generará un conjunto completo
de datos de entrada para el programa informático CE3
X de cálculo de la calificación
energética.
El procedimiento CE3
X establece diferentes niveles de introducción de datos, en
función del grado de conocimiento de las características térmicas del edificio y de
sus instalaciones:
a) Valores por defecto;
b) Valores estimados;
c) Valores conocidos o justificados.
Por tanto, el procedimiento aporta determinados valores por defecto para aquellos
edificios de los que se desconozcan las características térmicas de los cerramientos
y demás parámetros que afectan a la eficiencia energética del edificio.
Los valores estimados se deducen fundamentalmente de las características térmi-
cas de los aislamientos o de otros datos conocidos.
Los valores conocidos se obtienen directamente de ensayos, catas en los cerra-
mientos, del proyecto original o de sus reformas, de una monitorización de las
instalaciones térmicas, o de cualquier otro documento, prueba o análisis que jus-
tifique el parámetro solicitado.
Esta sección del documento incorpora las características térmicas de los elementos
de la envolvente térmica y otros parámetros de eficiencia energética considerados
en la herramienta CE3
X.

1
37
Valores por defecto,
estimados o
conocidos/justificados
Los valores por defecto, para aquellos edificios de los que se desconozcan las
características térmicas de los cerramientos y demás parámetros que afectan a
la eficiencia energética del edificio, son valores, en la mayoría de los casos, esta-
blecidos por la normativa térmica vigente durante el desarrollo del proyecto, y por
tanto, a falta de más información, garantizan las calidades térmicas mínimas de
los diferentes elementos que componen la envolvente del edificio.
Los valores estimados se deducen de un valor conocido/justificado (en la mayoría
de los casos, el aislamiento térmico del cerramiento) y de otros valores conserva-
dores, que se definen a partir de las características del elemento, lo cual implica
que son válidos para todos aquellos elementos similares o para aquellos de pro-
piedades más favorables.
Los valores conocidos o justificados se obtienen directamente de ensayos, catas
en los cerramientos, del proyecto original o de sus reformas, de una monitorización
de las instalaciones térmicas, o de cualquier otro documento, prueba o análisis
que justifique el parámetro solicitado.
Los parámetros considerados en la aplicación CE3
X que definen la eficiencia ener-
gética del edificio existente se definen a continuación:
• Transmitancia térmica U (W/m2
K) y masa/superficie m (kg/m2
) de los cerra-
mientos y particiones interiores.
El valor estimado de U se basa en la resistencia del aislamiento térmico, dato
conocido y aportado por el certificador, y en los valores por defecto del resto de
componentes del elemento constructivo. La masa del cerramiento o partición
interior se estima a partir de las características del elemento.
El valor por defecto de U y su masa se determina en función de la normativa
térmica vigente durante la construcción del edificio y la zona climática donde se
ubica el edificio.
• Transmitancia térmica lineal ψ (W/mK) de puentes térmicos integrados en
fachada y formados por encuentros de cerramientos.
El valor por defecto ψ de los puentes térmicos se determina en función de la
tipología de fachada, posición del aislamiento térmico, y de la normativa térmica
vigente durante la construcción del edificio.
• Propiedades térmicas de los huecos: transmitancia térmica U (W/m2
K) y factor
solar g de vidrios, y transmitancia térmica U (W/m2
K) y absortividad del marco.
Se aportan valores por defecto en función del tipo de vidrio, el material y el color
de la carpintería.

38
Guías IDAE
• Permeabilidad al aire de la ventana (m3
/hm2
a 100 Pa).
Se aportan valores por defecto en función del grado de estanqueidad de la ventana.
• Factor de sombra de los huecos.
En función de las características geométricas de los elementos de protección de
sombra y de la orientación del hueco se aportan los valores por defecto estable-
cidos en el CTE-DB-HE1, o bien, en función del patrón de sombras de obstáculos
remotos se determina la cantidad de radiación que entra por los huecos.
• Rendimiento estacional de los equipos de producción de calor y/o frío.
• Contribución de las diferentes instalaciones de energías renovables o sistemas
de cogeneración.
• Características de los sistemas de iluminación (edificios sector terciario).
• Características de los sistemas de ventilación.
• Características de los sistemas auxiliares de los sistemas de climatización
(sólo edificios gran terciario).

2
41
División cronológica
o periodo de normativa
térmica vigente
La división cronológica o periodo de la normativa térmica vigente se define con el
propósito de asignar unos valores por defecto de transmitancia térmica U a los
cerramientos cuyas características se desconozcan.
A continuación se muestran los periodos establecidos, que se ajustan a la entrada
en vigor de las reglamentaciones considerando los periodos de carencia.
Tabla 1. División cronológica
División cronológica
Normativa de entrada en vigor o
cambio en la técnica constructiva
A: antes de 1981
Antes de la entrada en vigor del
RD 2429/1979 – NBE CT-79
B: 1981-2007
RD 2429/1979 – NBE CT-79 (Norma Bási-
ca de Edificación - Condiciones Térmicas
en los edificios)
C: a partir de 2008
RD 316/2006 – Código Técnico
de la Edificación, CTE
Nota: a falta de conocer la normativa térmica vigente se considerará la fecha de emisión del
visado de proyecto.

3
43
Elementos
constructivos
y parámetros
característicos de la
envolvente térmica
Como se ha comentado anteriormente, para una correcta asignación de los valo-
res de transmitancia térmica de los cerramientos y las particiones interiores en
el programa CE3
X se establecen tres grados de aproximación a los datos reales:
valores por defecto, valores estimados y valores conocidos o justificados.
A continuación se definen los valores por defecto asociados a los diferentes ele-
mentos que componen la envolvente térmica.
Los valores de transmitancia térmica U de los elementos constructivos se deter-
minan a partir de la tipología constructiva, periodo cronológico de la edificación de
construcción, y en su caso, zona climática y normativa de aplicación en vigor en el
momento de su construcción.
3.1 Transmitancia térmica y masa de cerramientos y parti-
ciones interiores por unidad de superficie
La transmitancia térmica de los diferentes tipos de cerramientos y particiones
interiores, cuya composición sea conocida, se calculará tal y como se indica en
el Apéndice E del CTE-DB-HE1 –Limitación de la demanda energética–, para las
diferentes tipologías de cerramiento o partición.
Como criterio general, cuando las diferencias en el valor de transmitancia térmica
U sean inferiores a 0,05 W/m²K podrá simplificarse adoptando el valor de trans-
mitancia del elemento de mayor superficie (por ejemplo, la diferencia entre 0,29
y 0,25 es de 0,04 y por lo tanto se usaría aquella que representase la superficie
mayor, mientras que la diferencia entre 0,30 y 0,25 no es menor de 0,05 y por lo
tanto se introducirían las superficies de forma separada con sus respectivos va-
lores de transmitancia).
Para el cálculo, se asignan valores de masa por unidad de superficie (kg/m²) por
defecto o estimados en función de la tipología de cerramiento y de la antigüedad
del edificio.

44
Guías IDAE
3.1.1 Muros
Dentro de la tipología de muros diferenciamos tres tipos; los muros de fachada,
los muros en contacto con el terreno y los muros en contacto con otro edificio o
medianerías.
Nota: a efectos térmicos, se definirán como fachada aquellos elementos de media-
nería que no tengan adosado un edificio en el momento de realizar la certificación.
3.1.1.1 Muros de fachada
Valores por defecto
El valor de transmitancia térmica U por defecto para un muro de fachada, en aque-
llos casos en los que no se puede identificar nada sobre la composición del cerra-
miento, será el indicado en la Tabla 2 en función de la banda cronológica en la cual
se ubique la construcción del edificio.
Tabla 2. Muros de fachada. Valores U (W/m²K) y masa/superficie (kg/m²) por defecto
Banda
cronológica
A
(anterior
1981)
B
(1981-2007)
C
(a partir de 2008)
Zona climática V y W X Y Z A B C D E
U (W/m²K) 3,00 1,80 1,60 1,40 1,40 0,94 0,82 0,73 0,66 0,57
masa/m² (kg/m²) 168 200 200
Valores estimados
Para los casos en los que exista alguna característica del cerramiento conocida que
pueda determinar una mayor aproximación al valor real de transmitancia térmica
(como por ejemplo si el cerramiento es de una o dos hojas) se introducirá en el
programa mediante la opción de valores estimados.
A continuación, en la Tabla 3, se muestran los valores considerados para las dife-
rentes tipologías de cerramiento.

X
45
Tabla 3. Muros de fachada. Valores U (W/m²K) y masa/superficie (kg/m²) estimados
Composición del cerramiento U (W/m²K) m (kg/m²)
Una hoja
Muro de piedra 2,91 920
Muro de adobe/tapial 1,87 680
½ pie de fábrica de ladrillo 2,38 191
1 pie de fábrica de ladrillo 1,69 343
Fábrica de bloques
de hormigón
2,56 168
Fábrica de bloques
de picón
1,69 180
Entramado (8% madera,
80% yeso+cal+arena+
ladrillo, y 12% piedra)
2,94 780
Una hoja con
aislamiento al
exterior (por
ejemplo, fachada
ventilada)
2,13 200
Doble hoja con
cámara
No ventilada 1,69 200
Ligeramente ventilada 2,00 200
Muy ventilada 3,12 200
Rellena de aislamiento
Según
aislamiento
200
Nota: estos valores de transmitancia térmica U son conservadores y no incluyen el aisla-
miento térmico. Las características térmicas del aislamiento deben justificarse.
Valores conocidos (ensayados/justificados)
Dichos valores se introducirán en la herramienta informática a través de la librería
de materiales o directamente introduciendo el valor conocido de transmitancia
térmica U, que se calculará según lo indicado en el Apéndice E del CTE-DB-HE1,
–Limitación de la demanda energética–, en función de la tipología de cerramiento.
3.1.1.2 Muros en contacto con el terreno
Valores por defecto
El valor de transmitancia térmica UT por defecto para un muro en contacto con
el terreno será el indicado en la Tabla 4, en función de la banda cronológica en la
cual se ubique la construcción del edificio.

46
Guías IDAE
Tabla 4. Muros en contacto con el terreno. Valores UT (W/m²K) y masa/superficie
(kg/m²) por defecto
Banda
cronológica
A y B
(hasta 2007)
C
(a partir de 2008)
Zona climática A B C D E
U (W/m²K) 2,00 0,94 0,82 0,73 0,66 0,57
m (kg/m²) 200 200
Valores estimados
Los valores estimados se obtendrán de las características del aislamiento térmico,
en caso de poseerlo, y de la profundidad z a la que se encuentre el muro, según
muestra la Tabla 5.
Tabla 5. Muros en contacto con el terreno. Valores UT (W/m²K) y masa/superficie
(kg/m²) estimados
m
(kg/m²)
Rm
(m²K/W)
Profundidad de la parte enterrada
del muro (m)
0,5 1 2 3 4 ≥6
Muro
en contacto
con el
terreno
200
0,12
(sin aisla-
miento)
Tabla E.4 del CTE-HE1 (E.1.2.2. Muros en con-
tacto con el terreno)
Nota: los valores intermedios de profundidad z se obtendrán mediante interpolación lineal.
En aquellos casos en los que el cerramiento posea una capa de aislamiento térmico,
la resistencia de dicha capa se añadirá a la resistencia determinada en la Tabla 5.
3.1.1.3 Muros en contacto con otro edificio (medianería)
Los muros en contacto con otro edificio o medianería se consideran como cerra-
mientos adiabáticos debido a que lindan con otros edificios/viviendas con carac-
terísticas térmicas similares a las supuestas en el interior del edificio/vivienda a
analizar y por tanto no se producen perdidas térmicas a través de ellos.
Por este motivo, la influencia de estos cerramientos en el comportamiento térmico
del edificio/vivienda se asocia a su masa, en relación a la inercia térmica:

X
47
Tabla 6. Muros en contacto con otro edificio (medianería). Valores de masa/superfi-
cie (kg/m²) por defecto
Tipo de muro m (kg/m²)
Pesado ≥200kg/m² 200
Ligero 200kg/m² 50
Nota: a efectos térmicos, se definirán como fachada aquellos elementos de medianería que
no tengan adosado un edificio en el momento de realizar la certificación.
3.1.2 Cubiertas
3.1.2.1 Cubiertas en contacto con el aire
Valores por defecto
Los valores por defecto para las cubiertas en contacto con el aire serán aquellos
que se muestran en la Tabla 7, siendo los valores de las bandas cronológicas B y
C aquellos máximos fijados por las normas de edificación vigentes en dicha banda
cronológica.
Tabla 7. Cubierta en contacto con el aire. Valores U (W/m²K) y masa/superficie
Banda
cronológica
A (anterior
a 1980)
B
(1981-2007)
C
(a partir de 2008)
Zona
climática
V y
W
X Y Z A B C D E
U (W/m²K)
Cubierta
inclinada
Cubierta
plana
1,40 1,20 0,90 0,70 0,50 0,45 0,41 0,38 0,35
3,80 2,50
m (kg/m²) 180 344 344 344
Valores estimados
En aquellos casos en los que exista alguna característica del cerramiento conocida,
que pueda determinar una mayor aproximación al valor real de su transmitancia
térmica, se introducirá en el programa mediante la opción de valores estimados.
En la Tabla 8 se muestran los valores considerados para las diferentes tipologías
de cubiertas en contacto con el aire. Dichos valores son conservadores y se con-
sideran sin aislamiento térmico.

48
Guías IDAE
Los valores de transmitancia térmica U, en función de la tipología constructiva, de-
ben considerarse como punto de partida para calcular los valores de transmitancia
U del cerramiento total, incluyendo la resistencia térmica del aislamiento, siempre
y cuando haya indicios que justifiquen las características del mismo.
Tabla 8. Cubiertas en contacto con el aire. Valores U (W/m²K) y masa/superficie
(kg/m²) estimados
Tipología de
cubierta
Cámara de aire Tipo de forjado
U
(W/m²K)
m
(kg/m²)
Cubierta
plana
-
Unidireccional 2,27 360
Reticular 2,63 375
Casetones
recuperables
3,23 344
Losa 3,23 500
Cubierta
plana
ventilada
Ligeramente
ventilada
Reticular 1,61 375
Casetones
recuperables
1,81 344
Losa 1,81 500
Muy ventilada
Reticular 2,08 375
Casetones
recuperables
2,44 344
Losa 2,44 500
Cubierta
ajardinada
- - 1,13 400
Cubierta
inclinada
-
Losa 4,17 500
Tablero soporte 2,70 180
Cubierta
inclinada
ventilada
Ligeramente
ventilada
Losa 2,78 500
Muy ventilada
Losa 3,85 500

X
49
Dichos valores se introducirán en el programa a través de la librería de materiales
o directamente introduciendo el valor conocido de transmitancia térmica U, que
se calculará según lo indicado en el Apéndice E del CTE-DB-HE1 –Limitación de la
demanda energética.
3.1.2.2 Cubierta en contacto con el terreno (enterrada)
Valores por defecto
En aquellos casos en los que no exista ningún dato sobre la composición o profun-
didad a la que se encuentra enterrada la cubierta el procedimiento considerará los
siguientes valores por defecto:
Tabla 9. Cubiertas en contacto con el terreno (enterradas). Valores UT (W/m²K) y
masa/superficie (kg/m²) por defecto
Banda
cronológica
A y B
(anterior a 2007)
C
(a partir de 2008)
U (W/m²K) 1 0,94 0,82 0,73 0,66 0,57
m (kg/m²) 400 400
Nota: La banda cronológica C coincide con valores máximos de transmitancia térmica
establecidos por la normativa de aplicación para las cubiertas enterradas, recogidos en el
CTE- DB-HE1.
Valores estimados
La transmitancia térmica UT (W/m²K) de las cubiertas enterradas se estimará en
función del espesor de la capa del terreno, según se indica en la Tabla 10.
Tabla 10. Cubiertas en contacto con el terreno (enterradas). Valores UT (W/m²K) y
masa/superficie (kg/m²) estimados
m (kg/m²) U (W/m²K)
Cubierta enterrada 400
En función del espesor de la capa
de tierra, considerando λ= 2W/mK
Valores conocidos (ensayados justificados)
realizándose su cálculo según el Apéndice E del CTE-DB-HE1, o bien directamente,
introduciendo el valor conocido de transmitancia térmica U.

50
Guías IDAE
3.1.3 Suelos
Según su comportamiento térmico los suelos se clasifican entre suelos en contacto
con el aire exterior y suelos en contacto con el terreno.
3.1.3.1 Suelos en contacto con el aire
Valores por defecto
En aquellos casos en los que no exista ningún dato sobre la composición del suelo
en contacto con el aire se utilizará, para el cálculo, el valor por defecto adecuado
a la correspondiente banda cronológica de construcción del edificio, obtenido de
la Tabla 11.
Tabla 11. Suelos en contacto con el aire. Valores U (W/m²K) y masa/superficie
Banda
cronológica
A
(anterior
a 1980)
B
(1981-2007)
C
(a partir de 2008)
U (W/m²K) 2,50 1,00 0,90 0,80 0,70 0,53 0,52 0,50 0,49 0,48
m (kg/m²) 50 333 333
Valores estimados
En la Tabla 12 se muestran los valores considerados para las diferentes tipologías
de suelos en contacto con el aire. Dichos valores son conservadores y se consideran
sin aislamiento térmico.
Tabla 12. Suelos en contacto con el aire. Valores U (W/m²K) y masa/superficie
(kg/m²) estimados
Composición del suelo Tipo de forjado U (W/m²K) m (kg/m²)
Forjado unidireccional
Con bovedillas cerámicas 2,17 333
Con bovedillas de hormigón 2,86 372
Forjado reticular
Con casetones cerámicos 3,12 365
Con casetones de hormigón 3,45 385
Con casetones recuperables 4,76 344
Losa maciza de
hormigón armado
- 3,85 750
Forjado de madera - 2,50 34,2

X
51
Los valores de transmitancia térmica U de la Tabla 12 se utilizan como punto
de partida para calcular los valores de transmitancia térmica U de cerramientos
similares con aislamiento, siempre que se disponga de pruebas para justificar
la utilización de dicho aislamiento. El cálculo de dichos valores se realizará aña-
diendo la resistencia del aislamiento considerado a la resistencia de la tipología
de cubierta existente.
realizándose su cálculo según el Apéndice E del CTE-DB-HE1, o bien directamente,
introduciendo el valor conocido de transmitancia térmica U.
3.1.3.2 Suelos en contacto con el terreno a profundidad ≤ 0,5 m
Valores por defecto
Los valores por defecto se muestran en la Tabla 13 en función del año de cons-
trucción del edificio:
Tabla 13. Suelos en contacto con el terreno a profundidad ≤ 0,5 m. Valores US
(W/m²K) y masa/superficie (kg/m²) por defecto
Banda
cronológica
A y B
(anterior a 2007)
C
(a partir de 2008)
U (W/m²K) 1 0,53 0,52 0,50 0,49 0,48
m (kg/m²) 500 500
Valores estimados
En aquellos casos en los que se conozcan las dimensiones del perímetro y su-
perficie del cerramiento y se posea algún dato sobre la existencia de aislamiento
térmico, se utilizarán dichos datos para el cálculo de la transmitancia térmica
US (W/m²K) siguiendo con la metodología establecida en el apartado E.1.2.1 del
Apéndice E del CTE-DB-HE1.
En aquellos casos en los que se conozca la existencia de aislamiento pero no
sus características aislantes, este se considerará con una conductividad térmica
λ=0,046 W/mK.

52
Guías IDAE
Tabla 14.Suelos en contacto con el terreno a profundidad ≤ 0,5 m.Valores US (W/m²K)
y masa/superficie (kg/m²) estimados
Masa/
superficie
(kg/m²)
B’1
(A/0,5P)
Sin aislamiento
térmico
(Ra=0 m²K/W)
Con aislamiento
térmico
perimetral
(Ra=0,5 m²K/W,
D=0,5 m)
Con aislamiento
térmico continuo
(Ra=0,5 m²K/W)
500 1 2,35 1,39 -
5 0,85 0,65 0,64
6 0,74 0,58 0,57
7 0,66 0,53 0,51
8 0,60 0,48 0,47
9 0,55 0,44 0,43
10 0,51 0,41 0,40
12 0,44 0,36 0,36
14 0,39 0,32 0,32
16 0,35 0,29 0,29
18 0,32 0,27 0,27
≥20 0,30 0,25 0,25
1
Figura 1. Suelos en contacto con el terreno con aislamiento perimetral
Exterior Interior
Banda de aislamiento horizontal
D

Exterior Interior
D
Banda de aislamiento vertical
1 Se define la longitud característica B’ como el cociente entre la superficie del suelo y la longitud de su semiperímetro.

X
53
3.1.3.3 Suelos en contacto con el terreno a profundidad 0,5 m
La transmitancia térmica para suelos en contacto con el terreno a profundidad mayor
de 0,5 m Us (W/m2
K) se obtendrá en función de la profundidad z de la solera o losa
respecto al nivel del terreno, de su resistencia térmica del cerramiento Rf y de la
longitud característica B’, tal y como se determina en el Apéndice E del CTE-DB-HE1.
Valores por defecto
Los valores por defecto se muestran en la Tabla 15 en función del año de cons-
trucción del edificio:
Tabla 15. Suelos en contacto con el terreno a profundidad 0,5 m. Valores Us
(W/m²K) y masa/superficie (kg/m²) por defecto
Banda
cronológica
A y B
(anterior a 2007)
C
(a partir de 2008)
U (W/m²K) 1 0,94 0,82 0,73 0,66 0,57
m (kg/m²) 750 750
Valores estimados
En aquellos casos en los que se conozcan las dimensiones del perímetro y su-
perficie del cerramiento y se posea algún dato sobre la existencia de aislamiento
térmico, se utilizarán dichos datos para el cálculo de la transmitancia térmica
US (W/m²K) siguiendo con la metodología establecida en el apartado E.1.2.1 del
Apéndice E del CTE-DB-HE1.
Tabla 16. Resistencia térmica de suelos en contacto con el terreno. Valores Rf
(m²K/W) y masa/superficie (kg/m²) por defecto
Cerramiento m (kg/m²) Rf
Suelo ≥ 0,5 m 750 0,12
En aquellos casos en los que se conozca la existencia de aislamiento pero no
sus características aislantes, este se considerará con una conductividad térmica
λ=0,046 W/mK.
3.1.4 Particiones interiores en contacto con espacios no habitables
Se consideran en este apartado cualquier partición interior en contacto con un
espacio no habitable que a su vez esté en contacto con el exterior.
El cálculo de la transmitancia térmica U (W/m²K) del cerramiento se realizará como
se define en el apartado E.1.3.1 del Apéndice E del CTE-DB-HE1, siendo el valor
de U función de la transmitancia térmica de la partición UP
y de un coeficiente b de

54
Guías IDAE
reducción de la temperatura (relacionado al espacio no habitable).
3.1.4.1 Particiones interiores verticales
Valores por defecto
Los valores por defecto para particiones interiores verticales en contacto con es-
pacios no habitables serán los indicados en la Tabla 17:
Tabla 17. Particiones interiores verticales en contacto con espacios no habitables.
Valores U (W/m²K) y masa/superficie (kg/m²) por defecto
Banda
cronológica
A
(anterior
a 1980)
B
(1981-2007)
C
(a partir de 2008)
U (W/m²K) 2,25 1,80 1,62 1,44 1,44 0,94 0,82 0,73 0,66 0,57
m (kg/m²) 60 60 60
Valores estimados
Para los casos en los que se conozca el grado de ventilación del espacio no habita-
ble, y en su caso, las características térmicas de la partición, se estimará la trans-
mitancia térmica U según el método recogido en el apartado E.1.3.1 del Apéndice
E del CTE-DB-HE1.
ParticiónCerramiento

Figura 2. Partición interior vertical
en contacto con espacios no
habitables
En caso de no conocerse los valores de transmitancia térmica de la partición UP
se tomarán, como valores por defecto, los valores de la Tabla 18.
Tabla 18. Particiones interiores verticales en contacto con espacios no habitables.
Valores UP (W/m²K) y masa/superficie (kg/m²) estimados
Banda
cronológica
A
(anterior
a 1980)
B
(1981-2007)
C
(a partir de 2008)
U (W/m²K) sin
aislamiento
2,50 2,00 1,80 1,60 1,60 1,34 1,17 1,04 0,94 0,81

X
55
Banda
cronológica
A
(anterior
a 1980)
B
(1981-2007)
C
(a partir de 2008)
U (W/m²K) con
aislamiento
1,20 1,20 1,20 1,20 1,20 1,20 1,17 1,04 0,94 0,81
m (kg/m²) 60 60 60
Nota: estos valores de transmitancia térmica U son conservadores. En caso de conocer las
características térmicas del aislamiento se recomienda optar por la definición de la partición
como valor conocido.
Los valores conocidos o justificados se utilizarán en aquellos casos en los que se
conozcan las características térmicas de la partición interior y el grado de venti-
lación del espacio no habitable, según el método establecido en el Apéndice E del
CTE-DB-HE1 en el apartado de particiones interiores en contacto con espacios no
habitables.
Se considera unos valores de masa/superficie de 60 kg/m².
3.1.4.2 Particiones interiores horizontales
A efectos térmicos, las particiones interiores horizontales se clasifican en los ele-
mentos que se muestran en la figura siguiente:
Figura 3. Particiones interiores horizontales en contacto con espacios no habitables
(a) Espacio bajo-cubierta
inclinado
(c) Cámara sanitaria (d) Espacio enterrado (e) Local en superﬁcie
(b) Otro
Partición
Cerramiento
Partición
Cerramiento
Partición
Cerramiento
Partición
Cerramiento
Partición
Cerramiento
Particiones interiores
horizontales en contacto
con espacio no habitable
superior
Particiones
interiores
horizontales en
contacto con espacio
no habitable inferior
(Continuación)

56
Guías IDAE
El valor de la transmitancia térmica U se obtendrá a partir de las características
térmicas de la partición interior UP
(conocidas o por defecto) y del grado de venti-
lación del espacio no habitable.
Partición interior horizontal en contacto con espacio no habitable superior.
Espacio inclinado bajo-cubierta
Valores por defecto
Los valores por defecto para particiones interiores horizontales en contacto con
espacios no habitables serán los indicados en la Tabla 19:
Tabla 19. Partición interior horizontal en contacto con espacio no habitable supe-
rior, espacio inclinado bajo-cubierta. Valores U (W/m²K) y masa/superficie (kg/m²)
por defecto
Banda
cronológica
A
(anterior
a 1980)
B
(1981-2007)
C
(a partir de 2008)
U (W/m²K) 1,36 1,36 1,12 0,96 0,96 0,50 0,45 0,41 0,38 0,35
m (kg/m²) 120 400 400
Valores estimados
Para los casos en los que se conozca el grado de ventilación del espacio no habita-
ble, y en su caso, las características térmicas de la partición, se estimará la trans-
mitancia térmica U según el método recogido en el apartado E.1.3.1 del Apéndice E
del CTE-DB-HE1.
En caso de no conocerse los valores de transmitancia térmica de la partición UP se
tomarán, como valores por defecto, los valores de la Tabla 20.
rior, espacio inclinado bajo-cubierta. Valores UP (W/m²K) y masa/superficie (kg/m²)
estimados
Banda
cronológica
A
(anterior
a 1981)
B
(1981-2007)
C
(a partir de 2008)
Up
(W/m²K) sin
aislamiento
1,70 1,70 1,40 1,20 1,20 0,71 0,64 0,59 0,54 0,50
Up
(W/m²K) con
aislamiento
1,12 1,12 1,12 1,12 1,12 0,71 0,64 0,59 0,54 0,50
m (kg/m²) 120 400 400

X
57
Nota: estos valores de transmitancia térmica U son conservadores. En caso de conocer las
características térmicas del aislamiento se recomienda optar por la definición de la partición
como valor conocido.
conozcan las características térmicas de la partición interior y el grado de venti-
lación del espacio no habitable, según el método establecido en el Apéndice E del
CTE-DB-HE1 en el apartado de particiones interiores en contacto con espacios no
habitables.
Partición interior horizontal en contacto con espacio no habitable superior.
Otro espacio
Valores por defecto
espacios no habitables superiores que no sean espacios bajo cubierta inclinados,
serán los indicados en la Tabla 21:
rior, espacio diferente a bajo cubierta inclinado. Valores U (W/m²K) y masa/superfi-
cie (kg/m²) por defecto
Banda
cronológica
A
(anterior
a 1980)
B
(1981-2007)
C
(a partir de 2008)
U (W/m²K) 1,70 1,70 1,40 1,20 1,20 0,50 0,45 0,41 0,38 0,35
m (kg/m²) 220 500 500
conozcan las características térmicas de la partición interior y el grado de ven-
tilación del espacio no habitable, según el método establecido en el Apéndice E
del CTE-DB-HE1 del CTE en el apartado de particiones interiores en contacto con
espacios no habitables.
Partición interior horizontal en contacto con espacio no habitable inferior.
Cámara sanitaria
Valores por defecto
espacios no habitables inferiores que sean cámaras sanitarias serán los indicados
en la Tabla 22:

58
Guías IDAE
Tabla 22. Partición interior horizontal en contacto con espacio no habitable inferior,
cámara sanitaria. Valores U (W/m²K) y masa/superficie (kg/m²) por defecto
Banda
cronológica
A
(anterior
a 1980)
B
(1981-2007)
C
(a partir de 2008)
U (W/m²K) 2,00 2,00 1,40 1,20 1,20 0,53 0,52 0,50 0,49 0,48
m (kg/m²) 333 333 333
Valores estimados
Se podrá obtener un valor de transmitancia térmica U más aproximado en caso de
conocer el perímetro del suelo y las características térmicas de la partición interior
(resistencia térmica del forjado Rf
).
La Tabla 23 muestra los valores Rf
por defecto en caso de no conocerse las carac-
terísticas térmicas de la partición. Dichos valores son conservadores, cumpliendo,
en su caso, con la normativa térmica vigente en el periodo constructivo.
cámara sanitaria. Valores Rf
(m²K/W) y masa/superficie (kg/m²) por defecto
Banda
crono-
lógica
A
(anterior
a 1980)
B (1981-2007) C (a partir de 2008)
Zona
climática
V y W X Y Z A B C D E
Rf
(m²K/W)
0,30 0,30 0,30 0,63 0,63
Si b18,
Rf=1,5
Si
b22,
Rf=1,5
Si
b24,
Rf=1,5
Si
b22,
Rf=1,5
Si b≥18,
Rf=1,0
Si
b≥22,
Rf=1,0
Si
b≥24,
Rf=1,0
Si
b≥22,
Rf=1,0
m
(kg/m²)
333 333 333
Los valores conocidos o justificados se utilizarán según el método establecido en
el Apéndice E del CTE-DB-HE1 en el apartado de particiones interiores en contacto
con espacios no habitables.

X
59
Partición interior I horizontal en contacto con espacio no habitable inferior.
Espacio enterrado (por ejemplo, garaje bajo rasante)
Valores por defecto
espacios no habitables inferiores bajo rasante, como pueden ser garajes, trasteros,
cuartos de instalaciones, cuartos de basuras, etc., situados bajo tierra, serán los
indicados en la Tabla 24:
espacio enterrado. Valores U (W/m²K) y masa/superficie (kg/m²) por defecto
Banda
cronológica
A
(anterior
a 1980)
B
(1981-2007)
C
(a partir de 2008)
U (W/m²K) 2,17 2,17 1,40 1,20 1,20 0,53 0,52 0,50 0,49 0,48
m (kg/m²) 50 333 333
Valores estimados
Como sucede en tipologías anteriores, se podrá realizar una mayor aproximación
en el valor de transmitancia térmica U a partir del grado de ventilación del espacio
no habitable, superficie del cerramiento que lo separa con el exterior y, en su caso,
características térmicas de la partición interior.
La Tabla 25 muestran los valores UP considerados por defecto en caso de no co-
nocer las características térmicas de la partición interior. Dichos valores son con-
servadores, cumpliendo en su caso, con la normativa térmica vigente en el periodo
constructivo.
garaje/espacio enterrado. Valores UP (W/m²K) y m (kg/m²) estimados
Banda
cronológica
A
(anterior
a 1980)
B
(1981-2007)
C
(a partir de 2008)
U (W/m²K) 2,17 2,17 1,40 1,20 1,20 0,59 0,58 0,56 0,54 0,53
m (kg/m²) 50 333 333
conozcan las características térmicas de la partición interior y cerramientos exte-
riores, y los caudales de ventilación del espacio no habitable y habitable, según el

60
Guías IDAE
método establecido en el Apéndice E del CTE-DB-HE1 en el apartado de particiones
interiores en contacto con espacios no habitables.
Partición interior horizontal en contacto con espacio no habitable inferior.
Local en superficie
Valores por defecto
espacios no habitables inferiores en superficie serán los indicados en la Tabla 26:
en superficie. Valores U (W/m²K) y masa/superficie (kg/m²) por defecto
Banda
cronológica
A
(anterior
a 1980)
B
(1981-2007)
C
(a partir de 2008)
U (W/m²K) 2,17 2,17 1,40 1,20 1,20 0,53 0,52 0,50 0,49 0,48
m (kg/m²) 50 333 333
3.1.5 Particiones interiores de los espacios habitables
Se consideran en este apartado las particiones interiores (forjados y tabiquería
interior) que se encuentran dentro de la envolvente térmica, es decir, los que se-
paran los espacios habitables.
La influencia de estos elementos en el comportamiento térmico del edificio/vivienda
se asocia a su masa, en relación a la inercia térmica.
Valores por defecto
Los valores por defecto para particiones interiores serán los indicados en laTabla 27:
Tabla 27. Particiones interiores. Masa superficial equivalente de las particiones
interiores por defecto (forjados+particiones verticales) kg/m²
Tipo de construcción Construcción ilustrativa m (Kg/m2
)
Construcción ligera
Forjados ligeros o de madera y tabiquería
de entramados de madera/panel de yeso
laminado. Válido para forjados ligeros y
particiones interiores de albañilería y/o
muros de carga
200
Construcción
de peso medio
Forjados con piezas de entrevigado/losas
alveolares y tabiquería de entramados de
madera/panel de yeso laminado, albañile-
ría o muros de carga
500
Construcción pesada
Forjados de losas macizas y tabiquería
de entramados de madera/panel de yeso
laminado, albañilería o muros de carga
900

X
61
3.2 Transmitancia térmica y factor solar y permeabilidad de
huecos
El proceso de toma de datos proporcionará información sobre la superficie de
ventana, tipo de vidrio, color y tipo de marco, porcentaje de marco, orientación,
estanqueidad de la ventana y datos sobre los dispositivos de protección solar (ver
apartado 3.3).
Las características térmicas de los huecos podrán definirse por tanto como valores
conocidos o valores estimados. A falta de mejor información, deberá optarse por
valores conservadores a la hora de definir dichas características.
3.2.1 Transmitancia térmica y factor solar de huecos
Valores estimados
Los valores U y el factor solar estimados de vidrios y marcos se toman de la Tabla
28 que se muestra a continuación.
Tabla 28. Huecos. Valores UH,v y valores UH,m estimados (W/m²K)
Tipo de vidrio Valor UH,v (W/m²K) g
Simple 5,70 0,82
Doble 3,30 0,75
Doble bajo emisivo 2,70 0,65
Tipo de marco Valor UH,m
(W/m²K)
Metálico sin rotura de puente térmico 5,70
Metálico con rotura de puente térmico 4,00
PVC 2,20
Madera 2,20
Los valores conocidos serán aquellos justificados mediante el cálculo recogido en
el Apéndice E del DB-HE1 del CTE en el apartado E.1.4 de huecos y lucernarios, a
partir de las características térmicas facilitadas por los fabricantes de ventanas,
ensayos u otro procedimiento que facilite los valores reales de comportamiento
térmico del elemento.

62
Guías IDAE
3.2.2 Permeabilidad al aire de los huecos
Las carpinterías de los huecos y lucernarios de los cerramientos se caracterizan
por su permeabilidad al aire. La permeabilidad al aire de las carpinterías se mide
a una sobrepresión de 100 Pa. Al definir los huecos que componen la envolvente
térmica este dato deberá ser definido.
Valores por defecto
Los valores por defecto se muestran en la Tabla 29, en función de la zona climática y
normativa vigente en el periodo de construcción del edificio,y nivel de estanqueidad.
Tabla 29. Permeabilidad al aire de los huecos. Valores por defecto (m3
/h m²)
Banda
cronológica A y B
(hasta
2007)
C (a partir de
2008)
Zona
climática
A B C D E
Estanco (hueco sellado
eficientemente donde no hay
infiltraciones aparentes)
50 50 27
Poco estanco (hueco donde
se producen numerosas
infiltraciones de aire)
100
Cuando se conozca el valor preciso de la permeabilidad al aire a través de la car-
pintería de dicho hueco se introducirá dicho valor, adjuntando la documentación
justificativa necesaria (facilitada por el fabricante, documentos de ensayos de las
carpinterías, etc.).
3.3 Factor de sombra del hueco o lucernario FS (dispositivos
de protección solar)
El factor solar modificado en el hueco FH o en el lucernario FL se determinará se-
gún el apartado E.2 del Apéndice E del DB HE1 del CTE en función de los factores
descritos en el apartado anterior y del factor de sombra del hueco o lucernario Fs.
Dicho factor se determina en función del tipo de las características geométricas
de los dispositivos de sombra, recogidos en las tablas E.10 a la E.15 del apartado
E.2 del Apéndice E del DB HE1, o bien, mediante los patrones de sombra.
La Figura 4 muestra los dispositivos de sombra recogidos en el programa CE3
X.

X
63
Figura 4. Dispositivos de protección solar
Voladizo Retraqueo Toldos Lucenario
Lamas
horizontales y
verticales
L α
α
D
L
β
DLσ
x
y
z
z
H
R
W
La herramienta informática permite la introducción directa de factores de sombra
para otros dispositivos de protección solar, o para éstos calculados con mayor
precisión mediante herramientas de simulación. Dichos valores deben justificarse.
Aquellas superficies sobre las cuales incidan sombras proyectadas por otras su-
perficies (por ejemplo; edificio colindante, un retranqueo en fachada,...), se podrán
vincular tanto a huecos como a cerramientos opacos mediante la asignación al
mismo de un patrón de obstáculo remoto. Este patrón se definirá previamente en
la pestaña Patrones de sombra del programa CE3
X.
Patrón de obstáculos remotos
El método de cálculo de las pérdidas de radiación solar que experimenta una su-
perficie debidas a sombras circundantes (por ejemplo; edificios colindantes) se
expresa como porcentaje de la radiación solar global que incidiría sobre la men-
cionada superficie, de no existir obstáculo alguno.
El cálculo de porcentaje se realiza como a continuación se detalla:
• Localización de los principales obstáculos que afectan a la superficie, en términos
de sus coordenadas de posición acimut (ángulo de desviación con respecto a la
dirección sur) y elevación (ángulo de inclinación con respecto al plano horizontal).
Para ello puede utilizarse un teodolito.
• Representación del perfil de obstáculos en el diagrama de la Figura 5, en el que se
muestra la banda de trayectorias del sol a lo largo de todo el año. La herramienta
informática recoge dos diagramas, uno válido para localidades de la Península
Ibérica y Baleares, y otro para las Islas Canarias. Dicha banda se encuentra dividi-
da en porciones, delimitadas por las horas solares (negativas antes del mediodía
solar, y positivas después de éste).

64
Guías IDAE
Figura 5. Diagrama de trayectorias del sol
20
30
40
50
60
70
80
90
10
Elevación�(º)
+45 +90-135 0
Acimut α (º)
Trayectoria solar para la Península Ibérica y Baleares
+180+135-180
12 186
-90 -45
• Cada una de las porciones de la Figura 5 representa el recorrido del sol en un
cierto periodo de tiempo (una hora a lo largo de varios días) y tiene, por tanto, una
determinada contribución a la irradiación solar global anual que incide sobre la
superficie de estudio. Así, el hecho de que un obstáculo cubra una de las porcio-
nes supone una cierta pérdida de irradiación, en particular aquélla que resulte
interceptada por el obstáculo.
• La comparación del patrón de sombras con el diagrama de trayectorias del sol
permite calcular las pérdidas por sombreado de la irradiación solar global que
incide sobre la superficie, a lo largo de todo el año. Para ello el programa CE3
X
sumará las contribuciones de aquellas porciones que resulten total o parcialmente
ocultas por el correspondiente patrón de sombras representado. En el caso de
ocultación parcial se utilizará el factor de llenado (fracción oculta respecto del
total de la porción) más próximo a los valores: 0,25; 0,50; 0,75 o 1.
Cada diagrama de perfil de obstáculos determina la proyección de sombras sobre
un punto concreto de la superficie. Para una misma superficie de fachada puede
determinarse un único punto o puede introducirse al programa como el sumatorio
de varias superficies de fachada sobre las cuales se pueden aplicar diferentes
perfiles de obstáculos. La precisión en la determinación de la cantidad de perfiles
de obstáculos y diferenciales de superficies que se introducen en el programa se
determinará a criterio del certificador.
3.4 Transmitancia térmica de los puentes térmicos
Los puentes térmicos podrán caracterizarse tanto con valores por defecto como
valores conocidos.
Los valores por defecto, reflejados en las Tabla 30 y 31, se definen en función de
la tipología constructiva de cerramiento al que se asocia, posición del aislamiento
térmico, en caso de poseerlo, y del periodo normativo de construcción del edificio.

X
65
En el apéndice I se encuentran los valores de transmitancia térmica lineal recogidos
en la librería de puentes térmicos de la herramienta CE3
X.
La Tabla 30 proporciona los valores de puentes térmicos relacionados con aquellos
cerramientos que han sido definidos por la vía de por defecto, mientras que la Ta-
bla 31 recoge los valores de puentes térmicos asociados a aquellos cerramientos
definidos por la vía de estimado.
3.4.1 Valores de los puentes térmicos
Valores por defecto
Tabla 30. Valores de transmitancia lineal Ψ (W/mK), por defecto
Antes de
1981
A partir de 1981
(NBE CT-79
y CTE)
A partir de 2008
(CTE)
Pilar integrado
en fachada
1,05 1,05
Pilar en esquina 0,78 0,54
Contorno de huecos 0,55 0,17
Caja de persiana 1,49 0,39
Fachada con forjado 1,58 1,31
Fachada con cubierta
plana
0,49 1,04 0,82
Fachada con suelo
en contacto con el aire
0,37 0,97 0,66
Fachada con solera 0,14 0,14

66
Guías IDAE
Valores estimados
Tabla 31. Valores de transmitancia lineal Ψ (W/mK) estimados para puentes térmicos
Murodepiedra
Murodeadobe
Murotapial
Unahojadebloquede
picón
Unahojadebloquede
hormigón
Murodemediopiéde
fábricacerámicaLP
Murodemediopiéde
fábricacerámicaLM
Doshojasconcámarade
airenoventilada
aireligeramenteventilada
Murodeunpiédefábrica
cerámicaLP
cerámicaLM
Anteriora1981(inclusive).(HastalaentradaenvigordelaNBE-CT-79)
Pilar
integrado
en
fachada
- INT
0,81
INT
0,81
-
Pilar en
esquina
- INT
0,6
INT
0,6
Contorno
de huecos
INT
INT
INT
0,72
INT
INT
INT
0,33
INT
INT
INT
0,33
INT
INT
INT
0,49
Caja de
persiana INT
0,67*
INT
1,69*
INT
1,69*
INT
0,40*
Fachada
con
forjado
INT
INT
0,98
INT
INT
1,51
INT
INT
1,51
INT
INT
1,17
Fachada
con
cubierta
INT
0,48
INT
0,49
INT
0,49
INT
0,47
Fachada
con
suelo en
contacto
con el
aire
INT
0,42
INT
0,37
INT
0,37
INT
0,38
Fachada
con
solera
INT
0,14
INT
0,14
INT
0,14
INT
0,14

X
67
Murodepiedra
Murodeadobe
Murotapial
Unahojadebloque
depicón
Unahojadebloque
dehormigón
Murodemediopié
defábricacerámicaLP
Murodemediopiéde
fábricacerámicaLM
Doshojasconcámara
deairenoventilada
aireligeramenteventilada
airerellenadeaislamiento
cerámicaLP
cerámicaLM
1981-2007.(DesdelaentradaenvigordelaNBE-CT-79alaentradaenvigordelDB-HE)
Pilar
integrado
en
fachada
- INT
1,05
INT
1,05
INT
1,05
-
Pilar en
esquina
- INT
0,78
INT
0,78
INT
0,78
-
Contorno
de huecos
INT
INT
INT
1,07
INT
INT
INT
0,55
INT
INT
INT
0,55
INT
INT
INT
0,55
INT
INT
INT
0,72
Caja de
persiana INT
0,25*
INT
1,49*
INT
1,49*
INT
1,49*
INT
0,67*
Fachada
con
forjado
INT
INT
1,21
INT
INT
1,58
INT
INT
1,58
INT
INT
1,58
INT
INT
1,28
Fachada
con
cubierta
INT
0,79
INT
1,04
INT
1,04
INT
1,04
INT
0,87
Fachada
con
suelo en
contacto
con el
aire
INT
0,73
INT
0,97
INT
0,97
INT
0,97
INT
0,80
Fachada
con
solera
INT
0,14
INT
0,14
INT
0,14
INT
0,14
INT
0,14
(Continuación)

68
Guías IDAE
Murodepiedra
Murodeadobe
Murotapial
Unahojadebloquedepicón
Unahojadebloquedehormigón
Murodemediopiédefábrica
cerámicalp
Murodemediopiédefábrica
cerámicaLM
Doshojasconcámaradeaire
noventilada
ligeramenteventilada
rellenadeaislamiento
cerámicaLP
cerámicaLM
Unahojadefabricaconaislamiento
porelexterior(fachadaventilada)
Apartirde2008.(DesdelaentradaenvigordelDB-HEdelCTE)
Pilar
integrado
en
fachada
- INT
0,96
INT
1,05
INT
1,05
- INT
0,01
Pilar
en
esquina
- INT
0,43
INT
0,54
INT
0,54
- INT
0,16
Contorno
de
huecos
INT
INT
INT
0,02
INT
INT
INT
0,02
INT
INT
INT
0,17
INT
INT
INT
0,17
INT
INT
INT
0,02
INT
INT
INT
0,02
Caja
de
persiana INT
0,25*
INT
0,53*
INT
0,39*
INT
0,39*
INT
0,24*
INT
0,65*
Fachada
con
forjado
INT
INT
1,20
INT
INT
1,30
INT
INT
1,31
INT
INT
1,31
INT
INT
1,19
INT
INT
0,16
Fachada
con
cubierta INT
0,71
INT
0,82
INT
0,82
INT
0,82
INT
0,67
INT
0,26
Fachada
con
suelo en
contacto
con el
aire
-
INT
0,66
INT
0,66
INT
0,66
INT
0,61
INT
0,22
Fachada
con
solera
INT
0,14
INT
0,14
INT
0,14
INT
0,14
INT
0,14
INT
0,14
(Continuación)

X
69
Tanto la Tabla 30 de valores por defecto como la Tabla 31 de valores estimados
presentan valores conservadores.
Los valores de Ψ para los puentes térmicos de caja de persiana no reflejan los
valores reales del cálculo, sino la diferencia entre su valor y el valor del puente
térmico de dintel. Esta simplificación se debe a que el programa, en el puente
térmico de contorno de huecos, engloba el efecto de alféizar, jamba y dintel. En el
caso de existir persianas no existiría el puente térmico de dintel y sin embargo el
programa lo estaría considerando. Es por ese motivo que se le resta dicho valor
al puente térmico de caja de persiana.
Nota: los huecos que posean persianas del tipo Monoblock no se introducirán como
persiana, puesto que su valor de transmitancia al estar aisladas en considera-
blemente menor, pudiéndose asemejar dichos valores a los de puente térmico
de dintel y por tanto se considera computado su efecto en el puente térmico de
contorno de hueco.
Valores conocidos/ensayados/justificados
En aquellos casos en los que el valor real de Ψ sea conocido, éste podrá introdu-
cirse, bajo la responsabilidad del certificador, justificando el valor utilizado.
3.4.2 Medición de los puentes térmicos
La medición de los puentes térmicos del cerramiento podrá realizarse utilizan-
do las mediciones por defecto que genera el programa basándose en los datos
introducidos previamente, o podrá realizarse manualmente tras una medición
individualizada.
En el caso de utilizarse los valores generados por defecto, se recomienda la re-
visión de dichos valores con el fin de realizar las oportunas modificaciones en el
caso de haber valores conocidos (como podría ser el caso del perímetro de huecos,
encuentro de fachada con forjado,...), para ajustar más a la realidad los resultados
de la certificación.
Mediciones asignadas por defecto para las diferentes tipologías de
puentes térmicos
Las mediciones por defecto de los puentes térmicos se realizarán a partir de las
siguientes consideraciones:
• Pilar integrado en fachada
Se considerará un pilar por cada 5 metros de fachada2
. En aquellos casos en los
que se de el valor de superficie de fachada global se utilizará la altura libre de
planta introducida con anterioridad en el programa, obteniéndose la longitud de
fachada para el cálculo del número de pilares.
2 Por ejemplo, en un caso en que la longitud de fachada sea igual a 12 m por 2,4 m de altura libre se aplicará:
12/5 = 2,4 (vanos de 5 metros), dicho valor se convertirá en el valor entero inmediatamente superior y a dicho
valor se le sumará 1 correspondiente al pilar que cerraría el número de vanos. Así, consideraremos (3+1) pilares.
Por lo tanto, la longitud que se le aplicará al puente térmico será de 4 (pilares) x 2,4 m (longitud del pilar = altura
libre) = 9,6 m.

70
Guías IDAE
• Pilar en esquina
Este tipo de puente térmico no se activará en ningún caso por defecto, siendo
el propio certificador el que tendrá la libertad de activarlo. El valor de Ψ que
aparecerá al activarlo será el determinado por defecto en las tablas en función
de la metodología obtenida para la introducción de los datos de cerramientos de
fachada. Su longitud deberá introducirse manualmente por el certificador.
• Contorno de hueco
Cuando se introduzca el hueco por altura y anchura quedará definido el perímetro
del hueco. Dicha longitud será la de aplicación a la longitud de puente térmico
por defecto.
En aquellos casos en los que el hueco se introduzca por superficie y no por lon-
gitudes de ventana, se considerará una altura de ventana por defecto de h=1 m.
De dicha suposición se obtendrá el valor de perímetro del hueco y dicha longitud
será la aplicada para la longitud del puente térmico correspondiente.
• Caja de persiana
En aquellos casos en los que la anchura del hueco haya sido introducida por el
certificador se aplicará el puente térmico a dicha longitud.
En aquellos casos en los que el hueco se introduzca por superficie y no por lon-
gitudes de ventana, se considerará una altura de ventana por defecto de h=1 m.
De dicha suposición se obtendrá el valor de anchura del hueco y dicha anchura
será la longitud aplicada para el puente térmico correspondiente.
• Encuentro de fachada con forjado
El cálculo se diferencia en función del número de plantas habitables del edificio:
– Casos en los que el número de plantas habitables del edificio = 1: la fórmula
que utilizará el programa para hallar la longitud de dicho encuentro será:
superficie del cerramiento entre altura libre de la planta3
Long. encuentro =
(superﬁcie cerramiento)
(altura libre de planta)
– Casos en los que el número de plantas habitables del edificio 1: la fórmula
que utilizará el programa para hallar la longitud de dicho encuentro será:
superficie del cerramiento por el número de plantas habitables4
menos una
unidad dividido todo ello por el número de plantas habitables multiplicado por
la altura libre de la planta5
.
Long. encuentro =
(superﬁcie cerramiento) x ((número de plantas habitables) - 1)
(altura libre de planta) x (número de plantas habitables)
3 El valor de la altura libre de planta se debe haber introducido previamente en la pestaña de datos generales.
4 El valor del número de plantas habitables se debe haber introducido previamente en la pestaña de datos generales.
5 El valor de la altura libre de planta se debe haber introducido previamente en la pestaña de datos generales.

X
71
• Encuentro de fachada con cubierta
Para el cálculo de la longitud del encuentro de fachada con cubierta, en los casos
en los que se introduzca el valor de cubierta por longitud y anchura, se tomarán
dichos valores para el cálculo del perímetro; en los casos en los que el único dato
del que partir sea la superficie total de cubierta, se considera una cubierta rec-
tangular con una de sus dimensiones de valor 7 m. De dicha premisa se obtendrá
el valor de su otra dimensión y con estos dos valores el valor de su perímetro.
• Encuentro de fachada con suelo en contacto con el aire o con solera
Para el caso de encuentro de fachada con suelo, bien sean suelos en contacto
con el aire o soleras, la estimación del perímetro de aplicación será igual a la
del caso de la cubierta. En los casos en los que se introduzca el valor de suelo
por longitud y anchura se tomarán dichos valores para el cálculo del perímetro,
mientras que en los casos en los que el único dato que se posea sea la superficie
total de suelo en contacto con el aire, se considera una cubierta rectangular con
una de sus dimensiones de valor 7 m. De dicha premisa se obtendrá el valor de
su otra dimensión y con estos dos valores el valor de su perímetro.
En cualquier caso, para una estimación por defecto más aproximada a la realidad
se recomienda:
• Introducción, cuando exista la posibilidad, de las medidas de fachada a través de
los valores de longitud y altura.
• Introducción, cuando exista la posibilidad, de las superficies de huecos a través
de los valores de altura y anchura.
• Introducción, cuando exista la posibilidad, de las superficies de cubierta y suelo
a través de los valores de longitud y anchura.
En cualquier caso, se recomienda la revisión de las diferentes longitudes de puen-
tes térmicos estimados por defecto, para una más precisa calificación del edificio.
Mediciones individualizadas de las diferentes tipologías de puentes
térmicos
Los puentes térmicos existentes se introducirán en el programa como transmi-
tancias térmicas lineales. Los casos particulares en los que aparezcan diferentes
transmitancias térmicas superficiales en la composición del puente térmico, como
por ejemplo el caso de pilares integrados en fachada o capialzados, éstos se intro-
ducirán en el programa como a continuación se indica. Pongamos, por ejemplo, el
caso de pilar integrado en fachada que aparece en la Figura 6. Para este caso, la
UAB se aplica a toda la superficie del cerramiento independientemente de que UEF
sea de distinto valor. Por tanto, en la pestaña Envolvente térmica, apartado Fachada
en contacto con el aire se introducirá el valor de transmitancia térmica superficial
UAB y la superficie a la que se aplica AC (2,30 m) x altura del cerramiento. Posterior-
mente, en el apartado de puentes térmicos, se introducirá el valor de transmitancia
térmica lineal del puente térmico Ψ que se aplicará a la altura del cerramiento.
Dicho valor Ψ englobará el efecto del doble encuentro del pilar con la fachada y el
efecto de la diferencia de transmitancia superficial entre UEF y el considerado UAB.

72
Guías IDAE
Figura 6. Puente térmico pilar integrado en fachada
A 100 10030
B
E
F
C
D

4
75
Características de la
eficiencia energética
de los sistemas
energéticos del edificio
existente
Los sistemas energéticos considerados en el programa CE3
X son los sistemas
térmicos relativos a las demandas de agua caliente sanitaria (ACS), calefacción y
refrigeración para los edificios englobados en el sector residencial. En aquellos
edificios pertenecientes al sector terciario o de servicios se considerarán, aparte
de los citados para el sector residencial, los sistemas de ventilación, los sistemas
auxiliares eléctricos asociados a los sistemas térmicos y los sistemas de ilumi-
nación del edificio.
Respecto a la metodología en la definición de las instalaciones térmicas en el sec-
tor residencial, ésta se centrará principalmente en las características del sistema
generador de calor y/o frío, incluyendo en éstos los equipos de generación de calor
y/o frío y los sistemas de acumulación correspondientes.
En el ámbito del sector terciario se distinguen dos tipologías edificatorias: peque-
ño terciario y gran terciario En la primera tipología, la definición de los sistemas
térmicos será idéntica a su homónima en residencial respecto a los sistemas de
producción de calor y/o frío. Adicionalmente se deberá conocer el caudal de ven-
tilación del sistema.
La definición de las características de los distintos sistemas puede ser realizada
a tres niveles diferentes de detalle. Las diferencias de cada uno de los niveles
residirán principalmente en la información disponible de las instalaciones o en el
nivel de detalle que el técnico certificador considere oportuno para una aceptable
definición del sistema energético correspondiente.
En un primer nivel de definición se introducirán los datos de valores obtenidos,
bien del estudio del comportamiento real de las instalaciones, bien del cálculo y
desarrollos realizados por técnico certificador a partir de información debida-
mente justificada. En un segundo nivel, se considerarán aquellos casos donde la
información disponible para la definición del sistema es inferior, por lo que para
aquellos datos que se vean afectados por esa carencia de información necesaria
serán suplidos por medio de estimaciones. Por último, el tercer nivel de definición
de los sistemas se reserva para aquellos casos donde el sistema no pueda ser
definido por ninguno de los niveles anteriores. En este caso, se utilizarán pará-
metros por defecto.

76
Guías IDAE
El procedimiento para estimar el rendimiento estacional de las calderas basado
en la norma UNE 15378 contempla una reducción del rendimiento por los efectos
que el paso del tiempo producen en el propio equipo. Para los equipos basados en
el efecto joule y en los ciclos térmicos de compresión, se ha optado por introducir
una ligera degradación por antigüedad de los equipos. Esta degradación es del 0%
para los equipos de menos de 5 años, del 5% para los que tienen entre 5 y 10 años
y del 10% para los equipos más antiguos.
4.1 Sistemas térmicos
La etapa inicial para certificar cualquier tipo de sistema térmico que forme parte de
un edificio reside en la identificación de la demanda energética a la cual abastece
dicho sistema. En el procedimiento de certificación energética de edificios existen-
tes (CE3
X), la definición de los diferentes sistemas se basa en las características,
en función de la demanda térmica que suministre, de su sistema de producción.
Es decir, un sistema de producción pertenecerá a una tipología u otra, dependiendo
de la/s demanda/s energética/s a las que atienda. A continuación se definen los
principales sistemas térmicos del edificio:
4.1.1 Sistema de producción de agua caliente sanitaria (ACS)
Se denominará sistema de producción de agua caliente al sistema que proporciona
únicamente la energía necesaria para calentar el agua fría de la red municipal
hasta las condiciones solicitadas por su carácter higiénico-sanitario.
4.1.2 Sistema de sólo calefacción
Se denominará sistema de sólo calefacción al sistema que proporciona únicamente
la energía térmica necesaria para satisfacer la demanda de calefacción solicitada
por el edificio o el espacio habitable considerado.
4.1.3 Sistema de sólo refrigeración
Se denominará sistema de sólo refrigeración al sistema que proporciona única-
mente la energía térmica necesaria para satisfacer la demanda de refrigeración
solicitada por el edificio o el espacio habitable considerado.
4.1.4 Sistema de calefacción y refrigeración
Se denominará sistema de calefacción y refrigeración al sistema que proporciona
la energía térmica necesaria para satisfacer la demanda de calefacción y de refri-
geración solicitada por el edificio o el espacio habitable considerado.
4.1.5 Sistema mixto de calefacción y producción de agua caliente sanitaria
Se denominará sistema mixto de calefacción y producción de agua caliente al
sistema que comparte los mismos equipos de producción de calor para cubrir las
demandas de calefacción y de producción de agua caliente sanitaria.

X
77
4.1.6 Sistema mixto de climatización y producción de agua caliente sanitaria
Se denominará sistema mixto de climatización y producción de agua caliente al
sistema que comparte los mismos equipos de producción de calor y frío para cubrir
las demanda de climatización y de producción de agua caliente sanitaria.
4.1.7 Sistemas de contribuciones energéticas de fuentes de origen reno-
vable o de calor residual
Se denominará sistemas de contribuciones energéticas de fuentes de origen reno-
vable o de calor residual a aquellos sistemas que posean una contribución energé-
tica procedente de energías renovables o de aprovechamiento de calor residual de
procesos de combustión a cualquiera de la demanda térmica y/o eléctrica (sistema
aislado o conectado a red) del edificio o al espacio habitable considerado.
4.2 Componentes de los sistemas térmicos
4.2.1 Sistema de producción de calor mediante combustión
Los equipos de generación que se plantean para producir la energía térmica ne-
cesaria son los siguientes:
• Calderas de combustión convencional o estándar.
• Calderas de combustión de baja temperatura.
• Calderas de combustión de condensación.
• Otros equipos generadores con un rendimiento estacional conocido.
Para la definición de los sistemas de generación de calor por combustión se deben
obtener los siguientes parámetros:
• Tipo de generador. Se distinguen tres tipologías diferentes de equipos de gene-
ración por combustión:
– Generadores de aire caliente con quemador por combustión.
– Caldera convencional o estándar.
– Caldera de baja temperatura.
– Caldera de condensación.
• Tipo de combustible utilizado por el generador:
– Carbón.
– Biocarburante.
– Biomasa.
– Electricidad.
– Gas natural.
– Gases Licuados del Petróleo (GLP).
– Gasóleo.
• Potencia nominal de cada equipo/s.
• En aquellos casos en los que un equipo generador de calor no cubra la totali-
dad de la demanda requerida y existan (o no) varios equipos dentro del sistema

78
Guías IDAE
generador de calor (por ejemplo, una bomba de calor y resistencia eléctrica de
apoyo), se deberá asignar el porcentaje de la demanda térmica que suministra
cada equipo, bien en términos de tanto por ciento o bien en términos de superficie
cubierta por cada uno.
• Se debe calcular el rendimiento estacional del sistema de producción de calor.Este
rendimiento puede ser obtenido, en aquellos sistemas que posean un sistema de
adquisición de datos del sistema térmico, relacionando la energía suministrada
a la instalación por el sistema y el consumo que ha necesitado para esa entrega
en un período de tiempo que se considere representativo para tal fin. Igualmente,
este rendimiento se podrá calcular, de forma justificada por el técnico certificador
y en aquellos casos en los que se disponga de suficiente información, por dos
medios analíticos.
• Para aquellas situaciones donde no se disponga de información suficiente, se
deberá estimar este rendimiento según el procedimiento descrito en el apartado
N de la norma UNE 15378: Sistemas de calefacción en los edificios. Inspección de
calderas y sistemas de calefacción. En dicho apartado se requieren los siguientes
parámetros para definir el rendimiento estacional (ηgen
) según la Ecuación 1:
Ecuación 1. Rendimiento estacional
ηgen
= ηcomb
αch,off
⋅ αgeβcmb
1
1− −−
βcmb
1
( )
– ηcomb
: rendimiento de combustión. Puede ser obtenido realizando un análisis
de combustión al sistema generador de calor. En caso contrario se recomienda
seguir el procedimiento descriptivo de su obtención en el anexo C de la cita-
danorma. Se debe calcular el rendimiento en tanto por ciento. Ante la impo-
sibilidad de la obtención de este parámetro se determinará un valor del 85%.
– αge
: factor de pérdidas a través de la envolvente del sistema de generación
de calor. Este factor depende de la potencia del sistema generador y de dos
parámetros que se encuentran tabulados en la norma UNE. Para seleccionar
estos parámetros se deberá conocer el estado del aislamiento de la caldera,
así como la antigüedad de la misma. La situación del estado del aislamiento
y su antigüedad deben de definirse según la opción facilitada en la Tabla 32:
Tabla 32. Características térmicas de la envolvente del generador de combustión
Estado del aislamiento de la caldera
Bien aislada, caldera nueva de alto rendimiento
Bien aislada y mantenida
Caldera antigua con aislamiento medio
Caldera antigua con mal aislamiento
Sin aislamiento

X
79
– αch,off
: factor de pérdidas por la chimenea con el quemador parado. Al igual
que ocurre en el caso anterior, el factor de pérdidas por la chimenea con el
quemador parado se encuentra tabulado en la norma. Para seleccionar el valor
correspondiente a la instalación a certificar, se deberá conocer el sistema de
aporte del aire de combustión que posee el sistema generador de calor.
Tabla 33. Características del sistema de aporte de aire de combustión
Descripción
Caldera que utiliza combustibles líquidos o gaseosos con ventilador antes de la
cámara de combustión y cierre automático de la entrada de aire con el quemador
apagado
Quemadores con premezclado
Caldera que utiliza combustibles líquidos o gaseosos con ventilador antes de la
cámara de combustión y sin cierre automático de la entrada de aire con el quema-
dor apagado
Altura de la chimenea 10 m
Caldera atmosférica a gas
– bcmb
: factor de carga media. Este factor indica la carga media con la que el
sistema generador ha operado en el período de tiempo considerado. Debe ser
calculado según la siguiente ecuación:
Ecuación 2. Factor de carga media
βcmb
=
Vdel
•
•
Hx
Φcmb
tgen
El factor de carga media, como se observa en la Ecuación 2, a su vez depende de
cuatros parámetros que deben ser obtenidos del sistema a certificar:
– Vdel
: consumo real de combustible. Puede ser obtenido por medio de facturas
energéticas o por el contador volumétrico de la instalación, si existe. Se debe
expresar el consumo real de combustible en las mismas unidades en las que
estará expresado su poder calorífico.
– Hx
: poder calorífico del combustible. Dependiendo del criterio del técnico-cer-
tificador, puede considerarse el Poder Calorífico Superior (PCS) o el Poder Ca-
lorífico Inferior (PCI) del combustible utilizado, siempre y cuando se mantenga
el mismo criterio a la hora de introducir en el siguiente parámetro requerido la
potencia del sistema generador. Se debe obtener en kilovatios·hora (kWh) por
unidad másica o volumétrica, concordando con la utilizada en el consumo real.

80
Guías IDAE
– Φcmb
: potencia nominal del sistema generador. La potencia nominal del sistema
generador debe obtenerse en función del poder calorífico superior o inferior,
dependiendo del poder calorífico considerado del combustible correspondiente.
La potencia nominal puede obtenerse a partir de la placa de características
del/de los equipo/s que componen el sistema generador o de información
comercial de dicho/s equipo/s.
– tgen
: define el tiempo de funcionamiento del sistema generador en período de
tiempo considerado. Este parámetro afecta al tiempo de disposición de ser-
vicio de la/s caldera/s del sistema generador, no de su/s quemador/es. Este
parámetro se puede obtener del programa de funcionamiento del sistema o
de algún contador horario, si se dispone. En caso de que no se disponga de
ninguna de las dos pociones, se estimará según el criterio del técnico certifi-
cador. Debe estar expresado en horas (h).
En aquellos casos donde no se disponga de la información suficiente para el
cálculo de bcmb
, se determinará el valor por defecto (Tabla 33).
Tabla 34. Valores por defecto del sistema de producción de calor por combustión
Demanda cubierta 100%
Rendimiento de combustión 85%
Carga media real (bcmb
) 0,2
Rendimiento estacional 57,58%
(Opción sólo disponible en CE3
X Gran Terciario) En aquellos casos donde se disponga
la curva de funcionamiento del sistema generador de calor, se deberán conocer
los siguientes parámetros:
• Potencia nominal de la caldera (kW).
• Rendimiento de la caldera a plana carga (%).
• Factor de carga parcial mínimo (fcp
)min
(-).
• Factor de carga parcial mínimo (fcp
)max
(-).
• Temperatura mínima de impulsión del sistema de generación (ºC).
• Temperatura máxima de impulsión del sistema de generación (ºC).
• Temperatura de impulsión al circuito de distribución de calefacción/climatiza-
ción/ACS (ºC).
• La definición de la curva de rendimiento del equipo de combustión según la carga
parcial de funcionamiento. El programa incluye una serie de curvas del rendi-
miento a carga parcial en función de la tipología del mismo:
– Caldera convencional de combustión
Ecuación 3. Curva modificadora del rendimiento nominal de una caldera con-
vencional de combustión
Eff A0
= A1
A2
+ + A3
+fcp
• fcp
2
• fcp
3
•

X
81
Tabla 35. Valores por defecto de la curva de rendimiento de una caldera convencio-
nal de combustión
A0
A1
A2
A3
0,893 0,457 -0,607 0,238
fcp
: Factor de carga parcial
Fuente: Energy Plus datasets.
– Caldera de baja temperatura de combustión
Ecuación 4. Curva modificadora del rendimiento nominal de una caldera de baja
temperatura
Eff A0
= A1
A2
+ + A3
Tw
+fcp
• fcp
2 2 3
• • A4
Tw
+ •
3
Tw
•
2
Tw
•Tw
•A5
fcp
+ • Tw
• A8
fcp
+ •A7
•A6
fcp
+ •
2
A8
fcp
+ •
nal de combustión
A0
A1
A2
A3
A4
A5
A6
A7
A8
A9
1,1117 0,0786 0,4004 0,0000 0,0002 0,0094 0,2343 0,0000 0,0044 0,0000
fcp
Tw
: Temperatura media del agua de la caldera
– Caldera de condensación de combustión
Ecuación 5. Curva modificadora del rendimiento nominal de una caldera de
condensación
Eff A0
= A1
A2
+ + A3
Tw
+fcp
• fcp
2 2
• • A4
Tw
+ • Tw
•A5
fcp
+ •
nal de combustión
A0
A1
A2
A3
A4
A5
1,125 0,0150 -0,026 0,0000 0,0000 0,0015
fcp
Tw
: Temperatura media del agua de la caldera

82
Guías IDAE
Los sistemas de producción de calor pueden proporcionar servicio en los siguientes
sistemas térmicos del edificio:
• Sistema de producción de agua caliente sanitaria (ACS).
• Sistema de sólo calefacción.
• Sistema mixto de calefacción y producción de agua caliente sanitaria.
4.2.2 Sistema de producción de calor mediante ciclos de compresión
Los equipos de generación de calor mediante ciclo de compresión que se plantean
para producir la energía térmica necesaria son los siguientes:
• Bombas de calor en cualquiera de las siguientes modalidades:
– Bomba de calor aire/aire solo calor.
– Bomba de calor aire/agua solo calor.
– Bomba de calor agua/agua solo calor.
– Bomba de calor agua/aire solo calor.
– Bomba de calor geotérmica solo calor.
– Carbón.
– Biocarburante.
– Biomasa.
– Electricidad.
– Gas natural.
– Gasóleo.
este rendimiento se podrá calcular, de forma justificada por el técnico-certificador
y en aquellos casos en los que se disponga de suficiente información, por me-
dios analíticos. Para aquellas situaciones donde no se disponga de información
suficiente, se deberá estimar este rendimiento estacional. Para ello se deberá
conocer el rendimiento nominal del sistema generador (COP) y su año de puesta
en servicio en la instalación.

X
83
• En el caso de que existan varios equipos de generación de calor,se deberá conocer
la potencia nominal y rendimiento nominal (COP) de cada uno.
Tabla 38. Valores por defecto del sistema de producción de calor por compresión
en su definición por valores estimados
Rendimiento nominal 250%
Antigüedad del equipo Menos de 5 años
Rendimiento estacional (bomba de calor convencional) 199,06%
Rendimiento estacional (bomba de calor de caudal de
refrigerante variable)
217,62%
X Gran Terciario) En aquellos casos donde se dispon-
ga la curva de funcionamiento del sistema de calor por compresión, se deberán
conocer, además, los parámetros de la curva de rendimiento del equipo según la
carga parcial de funcionamiento y según las temperaturas de los focos entre los
que trabaja.El programa incluye una serie de curvas del rendimiento a carga parcial
en función de la tipología del mismo:
• Bomba de calor de caudal constante en modo calor:
– Curva de ajustes del rendimiento de la bomba de calor según carga parcial
Ecuación 6. Curva de rendimiento de una bomba de calor de caudal constante
en modo calor en función de su carga parcial
conCal_FCP A0
= A1
A2
+ + A3
fcp
+fcp
• fcp
2 3
• •
Tabla 39. Valores por defecto de la curva de rendimiento, según su carga parcial, de
una bomba de calor de caudal constante en modo calor
A0
A1
A2
A3
0,0856 0,9388 -0,1834 0,1589
fcp
Fuente: CALENER VYP.
– Curva de ajustes del rendimiento de la bomba de calor según temperatura de
los focos
en modo calor en función de las temperaturas de los focos
conCal_T B0
= B1
B2
+ + B3
thext
+tint
• tint
2
• • thext
•B4
+ B5
tint
+thext
2
• •

84
Guías IDAE
Tabla 40. Valores por defecto de la curva de rendimiento, según la temperatura de
los focos, de una bomba de calor de caudal constante en modo calor
B0
B1
B2
B3
B4
B5
1,2012 0,0000 0,0000 -0,0401 0,0011 0,0000
tint
: Temperatura interior de local acondicionado
thext
: Temperatura (humedad si es aire) del foco frío
• Bomba de calor de caudal variable en modo calor:
Ecuación 8. Curva de rendimiento de una bomba de calor de caudal variable en
modo calor en función de su carga parcial
conCal_FCP A0
= A1
A2
+ + A3
fcp
+fcp
• fcp
2 3
• •
una bomba de calor de variable en modo calor
A0
A1
A2
A3
0,8500 0,1500 0,0000 0,0000
fcp
los focos
Ecuación 9. Curva de rendimiento de una bomba de calor de caudal variable en
modo calor en función de las temperaturas de los focos
conCal_T B0
= B1
B2
+ + B3
thext
+tint
• tint
2
• • thext
•B4
+ B5
tint
+thext
2
• •

X
85
Tabla 42. Valores por defecto de la curva de rendimiento, según la temperatura del
foco frío, de una bomba de calor de caudal variable en modo calor
B0
B1
B2
B3
B4
B5
1,2012 0,0000 0,0000 -0,0401 0,0011 0,0000
tint
: Temperatura interior de local acondicionado
thext
: Temperatura (humedad si es aire) del foco frío
Estos sistemas de producción de calor pueden proporcionar servicio en los siguien-
tes sistemas térmicos del edificio:
4.2.3 Sistema de producción de calor mediante efecto Joule
Los equipos de generación de calor por efecto Joule mediante ciclo de compresión
que se plantean para producir la energía térmica necesaria son los siguientes:
• Bombas de calor en cualquiera de las siguientes modalidades:
– Calderas eléctricas.
– Resistencias eléctricas.
– Electricidad.
conocer el rendimiento nominal del sistema generador y su año de puesta en
servicio en la instalación.

86
Guías IDAE
Estos sistemas de producción de calor pueden proporcionar servicio en los siguien-
tes sistemas térmicos del edificio:
4.2.4 Sistema de acumulación de energía térmica
En ciertos sistemas térmicos se incorporan sistemas de acumulación de energía
térmica para mitigar el desfase temporal entre la producción de energía térmica
y el momento de solicitación de la demanda.
En el procedimiento de certificación de edificios existentes se contempla la incor-
poración del sistema de acumulación de los sistemas de agua caliente sanitaria y
en los sistemas de contribución de energías de fuentes renovables, las demandas
de agua caliente sanitaria y refrigeración.
Para la definición de estos sistemas se deberá tener en cuenta los siguientes pa-
rámetros de la instalación a certificar:
• Volumen de acumulación. Se debe conocer el volumen de acumulación. En caso
de que el sistema de acumulación esté compuesto por varios acumuladores, se
considera como volumen de acumulación la suma de todos ellos. El volumen debe
ir expresado en litros (l).
• Temperatura de consigna alta: temperatura por encima de la cual el sistema de
regulación y/o control detendrá la producción de calor del sistema de generación
de calor asociado a la acumulación. Debe ir expresado en grados centígrados (ºC).
• Temperatura de consigna baja: temperatura por debajo de la cual el sistema de
regulación y/o control activará el sistema de generación de calor asociado a la acu-
mulación para suministrar energía. Debe ir expresado en grados centígrados (ºC).
• Coeficiente global de pérdidas: este parámetro se debe conocer para el cálculo
de las pérdidas térmicas del acumulador. Este coeficiente puede ser determinado
de forma directa, expresándolo en vatios por grado Kelvin (W/K), o bien de forma
indirecta partiendo de las características del aislamiento de la acumulación. Para
ello se debe conocer el espesor del aislamiento, expresado en milímetros (mm),
y el tipo de material del que está compuesto el aislamiento. El acumulador se
considerará no aislado en aquellos casos en los que no se calcule el valor de UA.
Tabla 43. Valores por defecto del sistema de acumulación de agua caliente sanitaria
Temperatura de
consigna alta
80ºC
Temperatura de
consigna baja
60ºC

X
87
Conductividad térmica
(W/m·ºC)
Tipos de aislamientos
Poliuretano rígido 0,020
Espuma de poliuretano 0,024
Poliuretano proyectado 0,024
Resina de melanina 0,034
Espuma de polietileno 0,035
Lana de vidrio 0,036
Poliestireno 0,037
Lana mineral 0,038
Espuma elastomérica 0,042
Silicato de calcio 0,054
X Gran Terciario) En aquellos casos donde se disponga
la curva de funcionamiento del sistema de frío por compresión, se deberán cono-
cer, además, los parámetros de la curva de rendimiento del equipo según la carga
parcial de funcionamiento y según las temperaturas de los focos entre los que
trabaja. El programa incluye una serie de curvas de rendimiento a carga parcial
en función de la tipología del mismo:
• Bomba de calor de caudal constante en modo frío:
en modo frío en función de su carga parcial
conRef_FCP A0
= A1
A2
+ + A3
fcp
+fcp
• fcp
2 3
• •
una bomba de calor de caudal constante en modo frío
A0
A1
A2
A3
0,0201 -0,0312 1,9505 -1,1205
fcp
(Continuación)

88
Guías IDAE
los focos
en modo frío, en función de las temperaturas de los focos
conRef_T B0
= B1
B2
+ + B3
text
+thint
• thint
2
• • text
•B4
+ B5
thint
+text
2
• •
Tabla 45. Valores por defecto de la curva de rendimiento según la temperatura de
los focos de una bomba de calor de caudal constante en modo frío
B0
B1
B2
B3
B4
B5
0,1118 0,0285 -0,0004 0,0214 0,0002 -0,0007
thint
: Temperatura humedad del interior de local acondicionado
text
: Temperatura del foco frío
• Bomba de calor de caudal variable en modo frío:
Ecuación 12. Curva de rendimiento de una bomba de calor de caudal variable
en modo frío, en función de su carga parcial
conRef_FCP A0
= A1
A2
+ + A3
fcp
+fcp
• fcp
2 3
• •
una bomba de calor de variable en modo frío
A0
A1
A2
A3
0,8500 0,1500 0,0000 0,0000
fcp
los focos
Ecuación 13. Curva de rendimiento de una bomba de calor de caudal variable
en modo frío, en función de las temperaturas de los focos
conRef_T B0
= B1
B2
+ + B3
text
+thint
• thint
2
• • text
•B4
+ B5
thint
+text
2
• •

X
89
Tabla 47. Valores por defecto de la curva de rendimiento, según la temperatura del
foco frío, de una bomba de calor de caudal variable en modo frío
B0
B1
B2
B3
B4
B5
0,1118 0,0285 -0,0004 0,0214 0,0002 -0,0007
thint
: Temperatura humedad del interior de local acondicionado
text
: Temperatura del foco frío
Estos sistemas de acumulación pueden proporcionar servicio en los siguientes
4.2.5 Sistema de producción de frío mediante ciclos de compresión
Los equipos de generación de frío mediante ciclo de compresión que se plantean
para producir la energía frigorífica necesaria son los siguientes:
• Equipos de expansión directa.
• Enfriadoras de agua.
Para la definición de los sistemas de generación de frío mediante compresión se
deben obtener los siguientes parámetros:
– Carbón.
– Biocarburante.
– Biomasa.
– Electricidad.
– Gas natural.
– Gasóleo.
• Se debe calcular el rendimiento estacional del sistema de producción de frío. Este
este rendimiento se podrá calcular, de forma justificada por el técnico-certifica-
dor y en aquellos casos en los que se disponga de suficiente información, por

90
Guías IDAE
medios analíticos. Para aquellas situaciones donde no se disponga de información
• En el caso de que existan varios equipos de generación de calor,se deberá conocer
la potencia nominal y rendimiento nominal (COP) de cada uno.
Tabla 48. Valores por defecto del sistema de producción de generación de frío por
compresión en su definición por valores estimados
Rendimiento estacional (máquina de refrigeración
convencional)
307,85%
Rendimiento estacional (máquina de refrigeración
convencional del caudal de refrigerante variable)
344,54%
Estos sistemas de producción de frío pueden proporcionar servicio en los siguientes
• Sistema de sólo refrigeración.
4.2.6 Sistema de producción de calor y frío mediante ciclos de compresión
Los equipos de generación de calor y frío mediante ciclo de compresión que se
plantean para producir la energía frigorífica necesaria son los siguientes:
• Bombas de calor en cualquier de las siguientes modalidades:
– Bomba de calor aire/aire.
– Bomba de calor aire/agua.
– Bomba de calor agua/agua.
– Bomba de calor agua/aire.
– Bomba de calor geotérmica.
Para la definición de los sistemas de generación de frío mediante compresión se
deben obtener los siguientes parámetros:
– Carbón.
– Biocarburante.
– Biomasa.
– Electricidad.
– Gas natural.
– Gasóleo.

X
91
Dado que los sistemas de producción presentan un comportamiento energético
dependiendo de la demanda a la que atienden, se deberán conocer los siguientes
parámetros para cada una de las demandas:
• Se debe calcular el rendimiento estacional del sistema de producción de frío. Este
Tabla 49. Valores por defecto del sistema de producción de generación de calor y
frío por compresión en su definición por valores estimados
Rendimiento estacional
(bomba de calor convencional)
Calor 199,06%
Frío 307,85%
Rendimiento estacional (bomba de calor
caudal de refrigerante variable)
Calor 217,62%
Frío 344,54%
• Sistema de calefacción y refrigeración.
4.2.7 Sistema de producción de calor y/o frío mediante equipos de rendi-
miento constante
Debido a la amplia casuística presentada en el sector constructivo en lo relativo
a tipología de instalaciones, resulta inviable la elaboración de una metodología
de definición para la totalidad de estas tipologías. Por ello, aquellos sistemas de
generación de calor que no puedan ser descritos por ninguno de los anteriores
procedimientos deberán ser definidos únicamente a través de un rendimiento medio

92
Guías IDAE
estacional constante. Dicho rendimiento medio estacional constante deberá ser
calculado por los medios que el técnico-certificador considere oportunos, debién-
dose justificar debidamente.
• Sistema de sólo refrigeración.
• Sistema de calefacción y refrigeración.
• Sistema mixto de climatización y producción de agua caliente sanitaria.
4.2.8 Sistema solares térmicos
Con el objetivo de reducir el consumo de energías convencionales, y por extensión
las emisiones emitidas al medio ambiente, existen sistemas energéticos en el
ámbito de la edificación que contribuyen a este propósito.
Los sistemas solares térmicos pueden contribuir tanto a las demandas de agua
caliente sanitaria, como a las de calefacción y refrigeración. Para poder asignar
dichas contribuciones se deberá conocer la producción anual del sistema solar
asignada a cada una de estas demandas.
Estas contribuciones anuales pueden ser obtenidas, en aquellos sistemas que
posean un sistema de adquisición de datos del sistema térmico, relacionando la
energía suministrada anual a la instalación por el sistema. Se deberá expresar en
términos de porcentaje cubierto de la demanda energética a la cual contribuye (%).
4.3 Sistemas de producción de energía eléctrica
Los equipos de generación de energía eléctrica pueden ser aquellos que aprovechan
para tal fin fuentes de origen renovable, como la energía solar o la energía eólica,
o aquellos denominados de cogeneración, o microcogeneración según la potencia,
a partir de fuentes energéticas de origen renovable o no, productores de energía
eléctrica mediante procesos de combustión. Estos sistemas ofrecen la posibilidad
de aprovechar la energía calorífica desprendida de los productos de la combustión
para las demandas térmicas del edificio.
• Para los sistemas fotovoltaicos y eólicos se deberá conocer la producción eléc-
trica anual, expresada en kilovatios hora (kWh). Esta contribución anual puede
ser obtenida, en aquellos sistemas que posean un sistema de adquisición de
datos del sistema fotovoltaico/eólico, relacionando la energía suministrada anual
a la instalación o a la red eléctrica general. En el caso de que la instalación se
encuentre conectada a la red eléctrica general se podrá obtener esta producción
a partir de las facturas energéticas de la compañía eléctrica correspondiente.
• Para los sistemas de cogeneración (m-Cogeneración) se deberá igualmen-
te conocer la producción anual de energía térmica y eléctrica, expresada en
kilovatios·hora (kWh). Estas contribuciones anuales pueden ser obtenidas, en

X
93
aquellos sistemas que posean un sistema de adquisición de datos del sistema,
relacionando la energía suministrada anual a la instalación o a la red eléctrica
general.
Si no se dispone de equipos de medida y en el caso de que la instalación se en-
cuentre conectada a la red eléctrica general, se podrá obtener esta producción a
partir de las facturas energéticas de la compañía eléctrica correspondiente. La
contabilización del aprovechamiento térmico del sistema se deberá justificar por
los métodos técnicos correspondientes según el criterio del técnico-certificador.
4.4 Sistemas de iluminación (sólo CE3
X PT y CE3
X GT)
Para definir los sistemas de iluminación que equipan el edificio se deberá definir,
en primer lugar, la actividad que se realiza en el edificio y si el sistema de ilumi-
nación a definir desempeña una función de representación según lo establecido
en el documento básico del HE3 del Código Técnico de la Edificación.
Se deberá conocer las diferentes tipologías de iluminación, en caso de que exista
más de una, así como la potencia eléctrica total del sistema eléctrico asociado a
cada una de estas tipologías.
Igualmente se deberá conocer la iluminación media horizontal que proporciona
cada una de las tipologías de iluminación que posea el edificio.
Tabla 50. Valores por defecto del sistema de iluminación
Tipología de iluminaría Lm/m
Incandescencia halógenas 10
Fluorescencia lineal de 26 mm 65
Fluorescencia lineal de 16 mm 80
Fluorescencia compacta 60
Sodio blanco 50
Vapor de mercurio 30
Halogenuros metálicos 70
Inducción 64
LED 30
4.5 Sistemas de ventilación (aire primario, sólo C3
X PT y
C3
X GT)
Se deberá obtener el caudal de ventilación, es decir, el caudal de aire de salubridad.
Si además el sistema de climatización posee un recuperador de calor, se deberá
conocer el rendimiento de dicho recuperador.

94
Guías IDAE
4.6 Sistemas auxiliares de climatización (ventiladores) (sólo
C3
X GT)
Para aquellos sistemas de climatización que toda o parte de su demanda sea
suministrada por aire, se deberá conocer las características de los ventiladores
encargados de proveer el caudal de aire solicitado. Para ello se deberá obtener la
siguiente información de cada ventilador:
• Caudal suministrado constante o variable.
• Si el ventilador es de caudal constante, se deberá obtener el consumo real anual
eléctrico. En caso de no existir la posibilidad de conocer este consumo, se deberá
estimar a partir de la potencia eléctrica del motor y sus horas de funcionamiento
anual.
• Se debe distinguir si el ventilador funciona únicamente recirculando el aire de un
espacio habitable, por ejemplo el ventilador de un fancoils, por lo que su funcio-
namiento depende directamente de la demanda térmica de dicho espacio. Si por
el contrario el ventilador impulsa un caudal de aire compuesto, total o en parte,
por aire primario de salubridad, como puede ser el ventilador de una unidad de
tratamiento de aire, el funcionamiento del ventilador dependerá del caudal de aire
primario que necesite el espacio a climatizar, independientemente de la demanda
térmica que solicite en ese momento.
• Si el ventilador trabaja con un caudal de aire variable, se deberá definir la potencia
eléctrica consumida a distintos caudales, a través de su curva característica, o
bien por escalones/velocidad de funcionamiento del ventilador.
Ecuación 14. Potencia eléctrica consumida por un ventilador de caudal variable
en función de su carga parcial de funcionamiento.
PotenciaConsumida PotenciaEléctricaNominal (C1
+C2
fcp
+ C3
fcp
+C4
2
= • • • fcp
)
3
•
Tabla 51. Valores por defecto de la potencia eléctrica consumida a distintos caudales
C1
C2
C3
C4
0,1990 -0,4144 0,8111 0,4542
Fuente: Equest.
4.6.1 Sistemas auxiliares de climatización (equipos de bombeo) (sólo
C3
X GT)
Para aquellos sistemas de climatización que toda o parte de su demanda sea
suministrada por un circuito de agua o un fluido caloportador líquido, se deberá
conocer las características de las bombas circuladoras encargados de proveer el
caudal de líquido solicitado. Para ello se deberá obtener la siguiente información
de cada bomba:

X
95
• Caudal suministrado constante o variable.
• Si la bomba es de caudal constante, se deberá obtener el consumo real anual
eléctrico. En caso de no existir la posibilidad de conocer este consumo, se deberá
estimar a partir de la potencia eléctrica del motor y sus horas de funcionamiento
anual.
• Se debe distinguir si la bomba funciona únicamente alimentado un dispositivo de
un espacio habitable, cuyo funcionamiento depende únicamente de la demanda de
dicho espacio, como puede ser un fancoils. Si por el contrario la bomba impulsa un
caudal de agua a una batería de aire que trata el aire primario del edificio, como
pueden ser las batería de agua de calor y/o frío de una unidad de tratamiento de
aire, el funcionamiento de la bomba dependerá del caudal de aire primario que
necesite el espacio a climatizar, independientemente de la demanda térmica que
solicite en ese momento, y si existen medidas de eficiencia energética, como el
freecooling.
• Si la bomba trabaja con un caudal de aire variable, se deberá definir la potencia
eléctrica consumida a distintos caudales, a través de su curva característica, bien
por escalones/velocidad de funcionamiento de la bomba.
Ecuación 15. Potencia eléctrica consumida por una bomba de caudal variable en
función de su carga parcial de funcionamiento
+C2
fcp
+ C3
fcp
+C4
2
= • • • fcp
)
3
•
C1
C2
C3
C4
0,600 0,4000 0,0000 0,0000
Fuente: Equest.
4.7 Sistemas auxiliares de climatización (sistemas de disi-
pación) (sólo C3
X GT)
Para evaluar el consumo de los sistemas de disipación asociados a máquinas en-
friadoras, como pueden ser torres de refrigeración, se deberá conocer el consumo
eléctrico de dicho sistema disipativo, mediante uno de estos métodos:
• En aquellos sistemas que posean un sistema de adquisición de datos del sistema
de disipación, mediante dichos datos.
• En aquellos casos donde no se disponga de información directa para calcular el
consumo eléctrico,se deberá obtener la potencia eléctrica instalada del sistema di-
sipativo, así como el número de horas anuales que ha funcionado a dicha potencia.
• Si el equipo de condensación contiene ventiladores de caudal variable se deberá
definir la potencia eléctrica consumida a distintos caudales, a través de su curva
característica, o bien por escalones/velocidad de funcionamiento del ventilador.

96
Guías IDAE

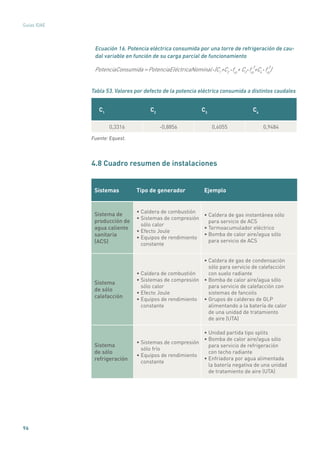

Ecuación 16. Potencia eléctrica consumida por una torre de refrigeración de cau-
dal variable en función de su carga parcial de funcionamiento
+C2
fcp
+ C3
fcp
+C4
2
= • • • fcp
)
3
•
C1
C2
C3
C4
0,3316 -0,8856 0,6055 0,9484
Fuente: Equest.
4.8 Cuadro resumen de instalaciones
Sistemas Tipo de generador Ejemplo
Sistema de
producción de
agua caliente
sanitaria
(ACS)
• Caldera de combustión
• Sistemas de compresión
sólo calor
• Efecto Joule
• Equipos de rendimiento
constante
• Caldera de gas instantánea sólo
para servicio de ACS
• Termoacumulador eléctrico
• Bomba de calor aire/agua sólo
para servicio de ACS
Sistema
de sólo
calefacción
sólo calor
• Efecto Joule
constante
• Caldera de gas de condensación
sólo para servicio de calefacción
con suelo radiante
para servicio de calefacción con
sistemas de fancoils
• Grupos de calderas de GLP
alimentando a la batería de calor
de una unidad de tratamiento
de aire (UTA)
Sistema
de sólo
refrigeración
sólo frío
constante
• Unidad partida tipo splits
para servicio de refrigeración
con techo radiante
• Enfriadora por agua alimentada
la batería negativa de una unidad
de tratamiento de aire (UTA)

X
97
Sistemas Tipo de generador Ejemplo
Sistema de
calefacción y
refrigeración
sólo calor
constante
• Bomba de calor agua/agua con
instalación de suelo radiante para
calefacción y techo radiante para
refrigeración
• Bomba de calor geotérmica con
instalación de fancoils para
calefacción y refrigeración
• Sistemas VRV para calefacción
y refrigeración
Sistema
mixto de
calefacción y
producción de
agua caliente
sanitaria
sólo calor
• Efecto Joule
constante
• Caldera de biomasa con instalación
de radiadores para calefacción
y producción de ACS
• Bomba de calor aire/agua con
calefacción y producción de ACS
• Grupos de calderas de gas
alimentando a la batería de calor
de una unidad de tratamiento de
aire (UTA) y producción de ACS
Sistema
mixto de
climatización y
producción de
agua caliente
sanitaria
sólo calor
constante
• Bomba de calor aire/agua con
calefacción y refrigeración y
producción de ACS
• Bomba de calor agua/agua con
instalación de fancoils y
producción de ACS
• Grupo de bombas de calor
geotérmica con instalación de
suelo radiante para calefacción
y suelo radiante para refrigeración
y producción de ACS
Sistemas de
contribuciones
energéticas
de fuentes
de origen
renovable
o de calor
residual
• Sistemas solares
térmicos
• Sistemas solares
fotovoltaicos
• Sistemas eólicos
• Sistemas de m-/cogene-
ración
• Sistema solar térmico concontri-
bución energética a la demanda de
calefacción y/o refrigeración y/o pro-
ducción de ACS
• Sistema solar fotovoltaico
conectado a red
• Sistema de microcogeneración
con aprovechamiento del calor
residual para la demanda de
calefacción y/o producción de ACS
y conectado a red eléctrica para la
inyección de energía eléctrica
(Continuación)

101
Apéndice I.
Valores de puentes
térmicos
De acuerdo con la clasificación realizada en el Catálogo de elementos constructivos
del Código Técnico, se dispone de una serie de detalles constructivos de cada uno
de los tipos de puente térmico, con sus correspondientes valores de los parámetros
característicos, conductividad térmica lineal, Ψ, y factor de temperatura superficial
interior, f.
Para el cálculo de dichos valores se han considerado las siguientes características:
• Rsi = 0,13 m²K/W y Rse = 0,04 m²K/W; salvo en el caso de cubiertas planas en el
cálculo se ha supuesto Rsi = 0,1 m²K/W y Rse = 0,04 m²K/W.
• Pilares de hormigón armado de 30x30 cm.
• En los casos de fachada de doble hoja:
– ½ hoja de ladrillo perforado al exterior.
– Cámara de aire ligeramente ventilada de 4 cm en los casos que poseen cámara
de aire ventilada.
– Hoja interior de tabicón de ladrillo hueco doble.
• Para todos los casos se considera una resistencia para el aislamiento térmico de
los cerramientos RAT=1 m²K/W.
• En el caso de pilares trasdosados por aislante, la resistencia térmica de dicho
aislante se considera RAT=0,5 m²K/W.
• Las soluciones de fachada de una hoja sin aislamiento se consideran de bloque
cerámico de ladrillo perforado de un espesor de 24 cm.
• Se consideran los marcos de las carpinterías del tipo metálicos sin rotura de
puente térmico con una transmitancia térmica Um=5,7 W/m²K.
• Se ha considerado la caja de persiana sin aislamiento. La información obtenida
es para cajas de persiana de madera.
• Los forjados interiores, de suelo y de cubierta se consideran de 25 cm de espesor.
• Las soleras se consideran de 15 cm de espesor.

102
Guías IDAE
Pilar integrado en fachada
Pilar integrado ψ
Fachadadedoblehojasincámaradeaireoconcámaranoventilada
Pilarenrasadoconcara
exteriordefachada
Pilar no revestido al interior por hoja
de fábrica
INT
1,15
Pilar revestido al interior por hoja
de fábrica
INT
0.94
Pilar trasdosado al interior por hoja
de fábrica y aislante
INT
0,37
Pilarchapadoalexterior
de fábrica
INT
0.99
de fábrica
INT
0,83
INT
0,36
Hojaprincipalpordelante
delpilar
de fábrica
INT
0,73
de fábrica
INT
0,64
INT
0,33
Hojaprincipalyaislan-
tepordelantedelpilar
de fábrica
INT
0,03
de fábrica
INT
0,02

X
103
Pilar integrado ψ
Fachadadedoblehojaconcámaradeaireventilada
exteriordefachada
de fábrica
INT
1,03
de fábrica
INT
0,86
INT
0,31
de fábrica
INT
0,88
de fábrica
INT
0,76
INT
0,32
delpilar
de fábrica
INT
0,69
de fábrica
INT
0,63
INT
0,32
Hojaprincipalyaislan-
tepordelantedelpilar
de fábrica
INT
0,08
de fábrica
INT
0,02
(Continuación)

104
Guías IDAE
Pilar integrado ψ
Fachadadeunahojacon
aislamientoporelexterior
Aislantepasantedelante
delpilar
de fábrica
INT
0,04
de fábrica
INT
0,02
Fachadadeunahojacon
aislamientoporelinterior
exteriordefachada
de fábrica
INT
1,30
INT
0,19
Fachadadeunahojasinaislamiento
exteriordefachada
de fábrica
INT
0,67
de fábrica
INT
0,47
Pilarchapado
de fábrica
INT
0,49
de fábrica
INT
0,32
(Continuación)

X
105
Pilar en esquina
Pilar en esquina ψ
exteriordefachada
de fábrica
INT
0,83
de fábrica
INT
0,62
INT
0,20
de fábrica
INT
0,76
de fábrica
INT
0,58
INT
0,19
delpilar
de fábrica
INT
0,92
de fábrica
INT
0,70
INT
0,22
Hojaprincipaly
aislantepordelante
delpilar
de fábrica
INT
0,11
de fábrica
INT
0,07

106
Guías IDAE
Pilar en esquina ψ
Pilarenrasadoconcaraexterior
defachada
de fábrica
INT
0,62
de fábrica
INT
0,49
INT
0,25
de fábrica
INT
0,95
de fábrica
INT
0,74
INT
0,28
Hojaexteriorpordelante
delpilar
de fábrica
INT
1,00
de fábrica
INT
0,79
INT
0,31
Aislante,cámara
ventiladayhoja
principalpordelante
delpilar
de fábrica
INT
0,19
de fábrica
INT
0,16
(Continuación)

X
107
Pilar en esquina ψ
Fachadadeunahojacon
aislamientoporelexterior
Aislantepasantedelante
delpilar
de fábrica
INT
0,17
de fábrica
INT
0,12
Fachadadeunahojacon
aislamientoporelinterior
exteriordefachada
de fábrica
INT
1,03
INT
0,03
exteriordefachada
Pilar no revestido al interior por hoja de
fábrica
INT
0,46
Pilar revestido al interior por hoja de
fábrica
INT
0,37
Pilarchapado
Pilar no revestido al interior por hoja de
fábrica
INT
0,51
Pilar revestido al interior por hoja de
fábrica
INT
0,37
(Continuación)

108
Guías IDAE
Jambas
Jambas ψ
Carpinteríaenrasadaalinterior
Cerramiento constante hasta la línea
de jamba
INT
0,14
de jamba
INT
0,09
Cerramiento que varía al doblar la
hoja exterior conformando la jamba
INT
0,32
Carpintería
intermedia
de jamba
INT
0,07
INT
0,28
Carpinteríaenrasada
alexterior
de jamba
INT
0,24
INT
0,44

X
109
Jambas ψ
de jamba
INT
0,14
de jamba
INT
0,1
INT
0,32
Carpintería
intermedia
de jamba
INT
0,08
INT
0,27
Carpinteríaenrasada
alexterior
de jamba
INT
0,30
INT
0,46
(Continuación)

110
Guías IDAE
Jambas ψ
Fachadadeunahojaconaislamientoporelexterior
Carpinteríainterior
de jamba
INT
0,27
INT
0,02
Carpintería
intermedia
de jamba
INT
0,15
Carpintería
exterior
de jamba
INT
0,1
Fachadadeunahojaconaislamientoporelinterior
Carpintería
interior
de jamba
INT
0,03
Carpintería
intermedia
de jamba
INT
0,09
Carpintería
exterior
de jamba
INT
0,30
(Continuación)

X
111
Jambas ψ
Carpintería
interior
de jamba
INT
0,17
Carpintería
intermedia
INT
0,12
Carpintería
exterior
de jamba
INT
0,27
(Continuación)

112
Guías IDAE
Dintel
Dintel ψ
Dintel de hormigón INT 0,34
Dintel de hormigón al exterior
y metálico al interior
INT 0,43
Dintel de hormigón al interior
y metálico al exterior
INT 0,53
Dintel metálico INT 0,45
Carpinteríaintermedia
INT 0,13
INT 0,13
Dintel metálco INT 0,79

X
113
Dintel ψ
Fachadadedoblehojasincámaradeaireoconcámara
noventilada
Carpinteríaenrasadaalexterior
INT 0,68
INT 0,73
(Continuación)

114
Guías IDAE
Dintel ψ
INT 0,45
INT 0,54
INT 0,10
INT 0,10
Dintel metálco INT 0,81
(Continuación)

X
115
Dintel ψ
Carpinteríaenrasadaalexterior
INT 0,73
INT 0,79
(Continuación)

116
Guías IDAE
Dintel ψ
Carpinteríaalinterior
Carpinteríaalexterior
(Continuación)

X
117
Dintel ψ
(Continuación)

118
Guías IDAE
Dintel ψ
(Continuación)

X
119
Alféizar
Alféizar ψ
de alféizar
INT 0,10
Cerramiento que varía al doblar
la hoja exterior interrumpiendo el
aislante
INT 0,18
de alféizar interrumpido por la
carpintería
INT 0,04
de alféizar no interrumpido por la
carpintería
INT 0,16
Aislante interrumpido por la hoja
exterior. La carpintería interrumpe
la piedra de alféizar
INT 0,15
exterior. La carpintería no
interrumpe la piedra de alféizar
INT 0,24
Carpinteríaexterior
de alféizar
INT 0,22
hoja exterior interrumpiendo
el aislante
INT 0,28

120
Guías IDAE
Alféizar ψ
de alféizar
INT 0,11
Cerramiento que varía al doblar
la hoja exterior interrumpiendo el
aislante
INT 0,18
carpintería
INT 0,07
carpintería
INT 0,15
exterior. La carpintería interrumpe
INT 0,16
Aislante interrumpido por la hoja ex-
terior. La carpintería no interrumpe
INT 0,24
Carpinteríaexterior
de alféizar
INT 0,28
hoja exterior interrumpiendo
el aislante
INT 0,32
(Continuación)

X
121
Alféizar ψ
Carpintería
interior
de alféizar
INT 0,21
Carpinteríaintermedia Cerramiento constante hasta la línea
carpintería
INT 0,15
carpintería
INT 0,24
Carpintería
exterior
de alféizar
INT 0,04
Carpintería
interior
de alféizar
INT 0,02
carpintería
INT 0,09
carpintería
INT 0,16
Carpintería
exterior
de alféizar
INT 0,21
(Continuación)

122
Guías IDAE
Alféizar ψ
Carpintería
interior
de alféizar
INT 0,03
Carpinteríaintermedia Cerramiento constante hasta la línea
carpintería
INT 0,03
carpintería
INT 0,12
Carpintería
exterior
de alféizar
INT 0,07
(Continuación)

X
123
Caja de persiana
Caja de persiana ψ
C1 INT 2,10
C2 INT 1,86
C3 INT 1,24
C4 INT 2,14
C5 INT 1,96

124
Guías IDAE
Encuentro de fachada con forjado (FO)
Fachada con forjado ψ
Fachadadedoblehojasincámaradeaire
oconcámaranoventilada
Enrasado con cara exterior de fachada
INT
1,27
Frente de forjado chapado
INT
1,10
Hoja exterior pasante por delante del
forjado
INT
0,85
Enrasado con cara exterior de fachada
INT
1,18
INT
1,04
Hoja exterior pasante por delante del
forjado
INT
0,84
Aislante y cámara de aire ventilada
pasante por delante del forjado
INT
0,18

X
125
Fachada con forjado ψ
Fachadade
unahojacon
aislamiento
exterior
Aislante pasante por delante del
forjado
INT
0,22
Fachadadeunahojacon
aislamientointerior
Enrasado con la cara exterior
de fachada
INT
1,39
INT
1,19
Fachadadeunahoja
sinaislamiento
Enrasado con la cara exterior
de fachada
INT
1,11
INT
0,93
(Continuación)

126
Guías IDAE
Encuentro de fachada con voladizo (FV)
Voladizo ψ
Fachada de doble hoja sin cámara
de aire o con cámara no ventilada
EXT
1,20
Fachada de doble hoja con cámara
de aire ventilada
EXT
1,12
Fachada de una hoja con aislamiento
exterior
EXT
1,36
interior
EXT
1,34
Fachada de una hoja sin aislamiento
EXT
1,05

X
127
Encuentro de fachada con cubierta plana (QP)
Cubierta plana ψ
Enrasadoconcaraexterior
defachada
Cubierta sin ventilar
INT
0,84
Cubierta ventilada
INT
0,96
Frentedeforjadochapado
INT
0,76
Cubierta ventilada
INT
0,91
Hojaexteriorpasantepor
delantedeforjado
INT
0,65
Cubierta ventilada
INT
0,81
Hojaexterioryaislante
pasantepordelante
deforjado
INT
0,28
Cubierta ventilada
INT
0,42

128
Guías IDAE
Cubierta plana ψ
Fachadadedoblehojaconcámaraventilada
Enrasadoconcaraexterior
defachada
INT
0,80
Cubierta ventilada
INT
0,91
INT
0,73
Cubierta ventilada
INT
0,86
Hojaexteriorpasantepor
delantedeforjado
INT
0,63
Cubierta ventilada
INT
0,79
Hojaexterioryaislante
pasantepordelante
deforjado
INT
0,28
Cubierta ventilada
INT
0,41
(Continuación)

X
129
Cubierta plana ψ
Fachadadeunahojacon
aislamientoexterior
Aislantepasando
pordelantedelforjado
INT
0,68
Cubierta ventilada
INT
0,92
Forjadoenrasadoconcara
exteriordefachada
INT
0,87
Cubierta ventilada
INT
1,00
INT
0,78
Cubierta ventilada
INT
0,93
(Continuación)

130
Guías IDAE
Cubierta plana ψ
Forjadoenrasadoconcara
exteriordefachada
INT
0,81
Cubierta ventilada
INT
1,10
INT
0,73
Cubierta ventilada
INT
1,04
(Continuación)

X
131
Encuentro de fachada en esquina (E)
Esquina ψ
Esquinahaciaelexterior
EXT
0,08
de aire ventilada
EXT
0,08
por el exterior
EXT
0,10
por el interior
EXT
0,03
EXT
0,11

132
Guías IDAE
Esquina ψ
Esquinahaciaelinterior
EXT
-0,14
de aire ventilada
EXT
-0,16
por el exterior
EXT
-0,18
por el interior
EXT
-0,08
EXT
-0,32
(Continuación)

X
133
Encuentro de fachada con suelo en contacto con el aire (FA)
Suelo en contacto con el aire ψ
Aislanteporelinterior
Forjado enrasado con la cara
exterior de la fachada
INT
0,18
Frente del forjado chapado
INT
0,18
Hoja exterior pasante por delante
del forjado
INT
0,17
Fachadadedoblehojaconcámaradeaire
ventilada
INT
0,18
INT
0,18
del forjado
INT
0,18

134
Guías IDAE
Aislanteporelinterior
Unahoja
aislamiento
exterior
Aislante Pasante por delante del
forjado
INT
0,19
Unahojaaislamientointerior
Forjado enrasado con la cara exte-
rior de la fachada
INT
0,03
INT
0,03
Fachadadeunahojasin
aislamiento
Forjado enrasado con la cara exte-
rior de la fachada
INT
0,24
INT
0,23
(Continuación)

X
135
Aislanteporelexterior
INT
0,82
INT
0,73
del forjado
INT
0,63
Fachadadedoblehojaconcámaradeaire
ventilada
INT
0,77
INT
0,70
del forjado
INT
0,62
(Continuación)

136
Guías IDAE
Aislanteporelexterior
Unahojaaislamiento
exterior
Aislante pasante por delante del
forjado
INT
0,23
Unahojaaislamientointerior
INT
0,86
INT
0,76
Fachadadeunahojasin
aislamiento
INT
0,75
INT
0,66
(Continuación)

X
137
Encuentro de fachada con partición interior (I)
Partición interior ψ
Unahoja
La partición llega hasta la hoja
principal
INT INT
0,15
interior
INT INT
0,05
Doblehoja
simétricacon
aislante
principal
INT INT
0,26
Doblehoja
simétricacon
aislante
principal
INT INT
0,32
Triplehoja
simétricacon
aislante
principal
INT INT
0,39
Hojatrasdosada
deaislantepor
ambascaras
principal
INT INT
0,19
Doblecapade
aislante
interior
INT INT
0,08

138
Guías IDAE
Unahoja
principal
INT INT
0,13
interior
INT INT
0,04
Doblehoja
simétricacon
aislante
principal
INT INT
0,23
Doblehoja
simétricacon
aislante
principal
INT INT
0,28
Triplehoja
simétricacon
aislante
principal
INT INT
0,34
Hojatrasdosada
deaislantepor
ambascaras
principal
INT INT
0,17
Doblecapa
deaislante
interior
INT INT
0,07
(Continuación)

X
139
Unahoja
principal
INT INT
0,05
Doblehoja
simétricacon
aislante
principal
INT INT
0,13
Doblehoja
simétricacon
aislante
principal
INT INT
0,16
Triplehoja
simétricacon
aislante
principal
INT INT
0,22
Hojatrasdosada
deaislantepor
ambascaras
principal
INT INT
0,12
Doblecapade
aislante
principal
INT INT
0,09
(Continuación)

140
Guías IDAE
Unahoja
principal
INT INT
0,04
Doblehoja
simétricacon
aislante
principal
INT INT
0,32
Doblehoja
simétricacon
aislante
principal
INT INT
0,38
Triplehoja
simétricacon
aislante
principal
INT INT
0,45
Hojatrasdosada
deaislantepor
ambascaras
principal
INT INT
0,21
Doblecapade
aislante
principal
INT INT
0,13
(Continuación)

X
141
Fachadadeunahojadeaislamiento
Unahoja
principal
INT INT
0,12
Doblehoja
simétricacon
aislante
principal
INT INT
0,27
Doblehoja
simétricacon
aislante
principal
INT INT
0,32
Hojatrasdosadadeaislante
porambascaras
principal
INT INT
0,42
principal
INT INT
0,28
Doblecapa
deaislante
principal
INT INT
0,17
(Continuación)

143
Apéndice II.
Documento de diseño
de la aplicación CE3
X
Introducción
En este documento de diseño de la herramienta CE3
X para la calificación energética
de edificios existentes se tratará de recoger todo el proceso de desarrollo de una
aplicación tipo Desktop aislada. Para el correcto manejo del sistema el usuario final
deberá tener la cualificación necesaria para poder medir un edificio e introducir
sus datos de forma coherente en la aplicación para que ésta devuelva los resulta-
dos relacionados con el edificio en estudio. Cabe destacar que en este documento
no se explicará el complejo proceso de la calificación energética ni muchos otros
conceptos relacionados con ella, simplemente se trata del documento de diseño
básico de una aplicación software. Para explicaciones más detalladas del proceso
de calificación o de cómo trata el programa algunos aspectos técnicos de dicho
proceso deberá remitirse a los manuales de usuario o al manual técnico de la
aplicación.
Tipología de la aplicación
Desktop aislada. No es necesario ningún componente extra para el correcto fun-
cionamiento de la aplicación en un ordenador que cumpla los requisitos mínimos
de sistema recomendados por el equipo de desarrollo. La aplicación trabaja en
un entorno local por lo que tampoco es necesaria una conexión a internet para
utilizar la herramienta.
Tecnología de desarrollo
Para el desarrollo de la aplicación se utiliza el lenguaje de cuarta generación Python
en su versión 2.5. Desde el equipo de desarrollo de la aplicación creemos que este
lenguaje nos proporciona todo lo necesario para la correcta implementación de la
herramienta, ya que dispone de multitud de módulos de cálculo numérico nece-
sarios para obtener los resultados de la calificación energética así como un buen
framework con el que desarrollar el interfaz gráfico del sistema. De las diferentes
plataformas disponibles para un desarrollo en este lenguaje de programación
nos decidimos por Cpython, fundamentalmente por ser la plataforma en la que el
equipo de desarrollo tenía una mayor experiencia, además integra el framework
wxPython con el que el equipo de desarrollo ya había desarrollado algunas aplica-
ciones sencillas y conocíamos de antemano que nos aportaba todo lo necesario para
desarrollar fácilmente el interfaz gráfico de usuario necesario para la aplicación.

144
Guías IDAE
Desarrollo de los casos de uso de CE3
X
General (Interacción 0)
Figura 1. Diagrama casos de uso general
Calificar edificio
Mejorar edificio
include
Técnico Certificador
include
Obtener informe
de calificación
Actor principal: técnico certificador de edificios.
Actores secundarios: no hay.
Personal involucrado e intereses: el técnico certificador que desea conocer la
calificación energética de un edificio concreto.
Precondiciones: el técnico certificador ha debido realizar correctamente la medi-
ción del edificio para poder introducir en la aplicación todos los datos necesarios
para obtener la calificación energética.
Poscondiciones: el sistema devolverá la etiqueta energética del edificio una vez
introducidos todos los datos necesarios.
Flujo básico:
• El técnico certificador arranca el sistema.
• El técnico certificador introduce todos los datos necesarios.
• El técnico certificador obtiene la calificación energética.
• El técnico certificador decide un plan de mejoras para que al aplicarlas al edificio
este obtenga una mejor calificación.
• Se obtiene el informe de calificación energética del edificio.
Flujos alternativos: tratar de obtener la calificación con datos insuficientes.

X
145
Utilización de la herramienta para calificar un edificio
FIgura 2. Diagrama casos de uso calificación de un edificio
Definir datos
administrativos del edificio
Definir datos generales
del edificio
Definir instalaciones
del edificio
Definir envolvente
térmica del edificio
Personal involucrado e intereses: el técnico certificador que desea introducir todos
los datos necesarios de un edificio concreto para obtener su calificación energética.
Precondiciones: el técnico certificador ha debido realizar correctamente la medi-
ción del edificio para poder introducir en la aplicación todos los datos necesarios
para obtener la calificación energética.
Poscondiciones: el sistema devolverá la etiqueta energética del edificio una vez
introducidos todos los datos necesarios.
Flujo básico:
• Definir datos administrativos.
• Definir datos generales.
• Definir envolvente térmica.
• Definir instalaciones.
Flujos alternativos: tratar de obtener la calificación con datos generales, de en-
volvente o de instalaciones insuficientes.

146
Guías IDAE
Utilización de la herramienta para definir la envolvente térmica
Figura 3. Diagrama casos de uso envolvente térmica
Definir cerramiento
“por defecto”
“conocido”
“estimado”
Definir hueco
“conocido”
Definir hueco
“estimado”
Definir puentes
térmicos “por defecto”
Definir hueco
include
include
extend
Definir puente térmico
Técnico
Certificador
extend
extend
extend
extend
extend
los datos necesarios de la envolvente térmica del edificio en estudio.
Precondiciones: el técnico certificador ha debido completar las fichas de medición
de la envolvente térmica.
Poscondiciones: el sistema simulará un edificio con las características de la en-
volvente térmica introducidas.
Flujo básico:
• Definir cerramientos que componen la envolvente térmica: según la información
disponible lo haremos de forma “conocida”, “estimada” o “por defecto”.
• Definir los huecos asociados a los cerramientos exteriores: según la información
disponible lo haremos de forma “conocida” o “estimada.”
• Definir los puentes térmicos: según la información disponible lo haremos de
forma “conocida” o “por defecto.”
Flujos alternativos:
• No definir huecos, o tratar de hacerlo sin haber definido aún ningún cerramiento
exterior.
• No definir puentes térmicos, o tratar de hacerlo sin haber definido ningún ce-
rramiento.

X
147
Utilización de la herramienta para definir cerramientos
Figura 4. Diagrama casos de uso definición de cerramientos
Definir muro
Definir muro en contacto
con el terreno
Definir fachada
Definir medianería
Definir suelo en contacto
con el terreno
Definir suelo en contacto
con el aire
Definir suelo
Definir partición interior
Definir cubierta
enterrada
Definir cubierta
exterior
Definir cubierta
Horizontal superior
Horizontal inferior
Vertical
Técnico
Certificador
extend
extend
extend
extend
extend
extend
extend
extend
extend
extend
extend
extend
extend
los datos necesarios de los cerramientos de la envolvente térmica.
de los cerramientos que componen la envolvente térmica.
Poscondiciones: el sistema simulará un edificio con las características de los ce-
rramientos introducidos.
Flujo básico:
• Definir cubiertas: según la información disponible lo haremos de forma “conocida”,
“estimada” o “por defecto”.
• Definir muros: según la información disponible lo haremos de forma “conocida”,

148
Guías IDAE
• Definir suelos: según la información disponible lo haremos de forma “conocida”,
• Definir particiones interiores: según la información disponible lo haremos de
forma “conocida”, “estimada” o “por defecto”.
Flujos alternativos: no definir cerramientos.
Utilización de la herramienta para definir las instalaciones
Figura 5. Diagrama casos de uso instalaciones
Definir calefacción
“conocido”
“estimado”
Definir refrigeración
“conocido”
“estimado”
extend
Definir climatización
“conocido”
“estimado”
Definir mixto 3
“conocido”
Definir mixto 3
“estimado”
Definir sistema mixto 3
Definir mixto 3
“conocido”
Definir mixto 3
“estimado”
Fuentes de energía
renovable
Generación de
electricidad
Definir contribuciones
energéticas
Definir ACS
“conocido”
Definir ACS
“estimado”
Definir ACS
Técnico
Certificador
extend
extend
extend
extend
extend
extend
extend
extend
extend
extend
extend
extend
extend

X
149
los datos necesarios de las instalaciones del edificio.
de todas las instalaciones del edificio.
Poscondiciones: el sistema simulará un edificio con las características de las ins-
talaciones introducidas.
Flujo básico:
• Definir ACS: según la información disponible lo haremos de forma “conocida” o
“estimada”.
• Definir calefacción: según la información disponible lo haremos de forma “co-
nocida” o “estimada”.
• Definir refrigeración: según la información disponible lo haremos de forma “co-
• Definir climatización: según la información disponible lo haremos de forma “co-
• Definir mixto2: según la información disponible lo haremos de forma “conocida”
o “estimada”.
• Definir mixto3: según la información disponible lo haremos de forma “conocida”
o “estimada”.
• Definir contribuciones.
Flujos alternativos: tratar de obtener la calificación sin la correcta definición de al
menos la instalación de ACS. En caso de existir demandas de calefacción o refrige-
ración y de que no exista una instalación que las satisfaga, el programa simulará
instalaciones por defecto para calcular la calificación.
Utilización de la herramienta para mejorar un edificio
Figura 6. Diagrama casos de uso mejoras de un edificio
Crear mejora de
envolvente
Crear mejora de
instalaciones
Incluir medida de
mejora por defecto
extend
extend
extend
Técnico
Certificador
Crear conjunto de
mejoras del edificio
Comparar conjuntos
de mejora definidos

150
Guías IDAE
Personal involucrado e intereses: el técnico certificador que una vez ha calificado
el edificio desea proponer algunas medidas de mejora que consigan mejorar la
calificación energética del edificio en estudio.
Precondiciones: el técnico certificador ha calificado el edificio con la herramienta.
Poscondiciones: el sistema simulará un edificio por cada conjunto de medidas de
mejora que defina el usuario, con las características del edificio original y con las
mejoras definidas. De esta manera podremos comparar los resultados obtenidos.
Flujo básico:
• El técnico certificador ha calificado el edificio.
• El técnico certificar define tantos conjuntos de medidas como estime oportuno.
• El sistema crea tablas comparativas de resultados,entre cada conjunto de mejoras
definido y el edificio original, así como de todos los conjuntos definidos entre sí.
Flujos alternativos: tratar de mejorar el edificio si todavía no hay datos suficientes
para su calificación.
Tratar de incluir mejoras repetidas sobre un mismo conjunto de medidas.
Diagramas de secuencia de los casos de uso
Definir datos administrativos del edificio
Figura 7. Diagrama de secuencias para los datos administrativos del edificio
datos-
Administrativos
wxFramewxNotebook
1: selección datos
administrativos ()
2: petición datos
administrativos ()
3: petición datos
administrativos ()
5: devolución panel ()
6: mostrar panel
datosAdministrativos ()
7: introducción/
modiﬁcación
de datos ()
4: cargarDatos ()

X
151
Definir datos generales del edificio
Figura 8. Diagrama de secuencias para los datos generales del edificio
datosGeneraleswxFramewxNotebook
1: selección datos
generales del
ediﬁcio ()
2: petición datos
generales ()
3: petición datos
generales ()
6: mostrar panel
datosGenerales ()
7: introducción/
modiﬁcación
de datos ()
4: cargarDatos ()

152
Guías IDAE
Definir envolvente térmica del edificio
Figura 9. Diagrama de secuencias para la envolvente térmica
panelEnvolventewxFramewxNotebook
1: selección envolvente
del ediﬁcio ()
2: petición envolvente ()
3: petición envolvente ()
6: mostrar
panelEnvolvente ()
4: cargarDatos ()
7: introducción/
manipulación
de datos ()
Definir instalaciones del edificio
Figura 10. Diagrama de secuencias para las instalaciones del edificio
panelInstalacioneswxFramewxNotebook
1: selección
instalaciones ()
2: petición
instalaciones ()
3: petición
instalaciones ()
5: devolución
instalaciones ()
6: mostrar instalaciones
del ediﬁcio ()
4: cargarDatos ()
7: introducción/
manipulación
de datos ()

X
153
Definir elementos de la envolvente térmica (cerramientos, huecos o
puentes térmicos)
Figura 11. Diagrama de secuencias, elementos de la envolvente térmica
comprobarDatos
panelVaciopanelEnvolvente
1: selección de elemento ()
2: petición elemento ()
3: inicialización a
elemento concreto ()
8: añadir nuevo
elemento ()
9: mostrar nuevo
elemento ()
4: mostrar panel concreto ()
13: mensaje de error ()
5: introducción de datos correcta
y petición de añadir ()
6: petición de
comprobación ()
11: petición de
comprobación ()
12: False ()
7: True ()
10: introducción de datos incorrecta

154
Guías IDAE
Definir elementos de las instalaciones del edificio (ACS, calefacción, re-
frigeración, climatización, equipos mixtos o contribuciones energéticas)
Figura 12. Diagrama de secuencias para los elementos de las instalaciones del
edificio
comprobarDatospanelVaciopanelInstalaciones
1: selección de elemento ()
2: petición elemento ()
3: inicialización a
elemento concreto ()
8: añadir nuevo
elemento ()
9: mostrar nuevo
elemento ()
4: mostrar panel
concreto ()
5: introducción de datos correcta
6: petición de
comprobación ()
11: petición de
comprobación ()
12: False ()
7: True ()
10: introducción de datos incorrecta

X
155
Calificar edificio
Figura 13. Diagrama de secuencias para la calificación del edificio
panelCalificacionMódulo de
cálculo
wxFrame
1: petición de calificación
del proyecto actual ()
2: petición de
calificación ()
10: mostrar resultados
de la calificación ()
4: datos incorrectos ()
6: datos correctos ()
7: proceso de cálculo ()
8: datos de la
calificación ()
9: devolución de
resultados ()
3: obtención y comprobación
de datos ()

156
Guías IDAE
Clases resultantes del estudio de los casos de uso
wxFrame
Figura 14. Clase wxFrame1

Es la clase principal del programa, desde la que
se desarrolla toda la interfaz gráfica y sobre la
que se apoyan los módulos implementados pos-
teriormente.
Está compuesta por el wxNotebook, del cual cuel-
gan cada uno de los paneles del programa además
del menú (menuFile,menuHelp,menuCalificar,me-
nuElementosConstructivos).
Además integra los métodos necesarios para cum-
plir con todos los requisitos impuestos por los ca-
sos de uso.
Se sirve del paquete “tips”, para crear la ayuda de
todos los elementos del interfaz gráfico.
Librerías de Python necesarias para la implemen-
tación: “wx, os, sys, pickle, tempfile”.
wxNotebook1
Figura 15. Clase wxNotebook

Componente del wxFrame que integra las pestañas de cada uno de
los paneles que conforman el interfaz gráfico de la aplicación.
El método “iniciaPaneles”, se encarga de iniciar todos los paneles
que necesita la aplicación.
Librerías de Python necesarias para la implementación: “wx, os, sys”.

X
157
panelDatosAdministrativos
Figura 16. Clase panelDatosAdministrativos

Primera hoja del wxNotebook. Dispone de los campos
necesarios para introducir todos los datos administra-
tivos del edificio en estudio.
El método “cogerDatos”, devuelve todos los datos intro-
ducidos en el panel para su tratamiento posterior.
El método “cargarDatos”, inicia los campos del panel con
un conjunto de datos (vacío o no).
Librerías de Python necesarias para la implementa-
ción:“wx”.

158
Guías IDAE
panelDatosGenerales
Figura 17. Clase panelDatosGenerales

Segunda hoja del wxNotebook. Dispone de los campos
necesarios para introducir todos los datos generales
del edificio en estudio.
El método “cogerDatos”, devuelve todos los datos in-
troducidos en el panel para su tratamiento posterior.
El método “cargarDatos”, inicia los campos del panel
con un conjunto de datos (vacío o no).
Librerías Python necesarias para la implementación:
“wx, os, sys, copy”.

X
159
panelEnvolvente
Figura 18. Clase panelEnvolvente

Tercera hoja del “wxNotebook”. Dispone de todo lo
necesario para introducir la envolvente térmica del
edificio en estudio.
El atributo “panelElegirObjeto”, es un panel que de-
pendiendo de la opción que tenga seleccionada hace
que se modifique el atributo “panel2”.
El atributo panel2, se sirve de algunos componentes
del paquete “Envolvente” así como de la selección he-
cha en “panelElegirObjto” para iniciarse de una forma
u otra.
Los atributos “cerramientos”, “ventanas” y “puentes-
Termicos” recogen la información de los elementos de
la envolvente definidos hasta el momento.
El atributo “arbolCerramientos” nos muestra los ele-
mentos de la envolvente que han sido definidos para
el edificio (contenido de “cerramientos”, “ventanas” y
“puentesTermicos”).
El método “cogerDatos”, devuelve todos los datos in-
troducidos en el panel para su tratamiento posterior.
El método “cargarDatos”, inicia los campos del panel
con un conjunto de datos (vacío o no).
ción: “wx, os, sys”.

160
Guías IDAE
panelInstalaciones
Figura 19. Clase panelInstalaciones

Cuarta hoja del “wxNotebook”. Dispone de todo lo ne-
cesario para introducir las instalaciones del edificio en
estudio.
El atributo “panelElegirObjeto”, es un panel que depen-
diendo de la opción que tenga seleccionada hace que se
modifique el atributo “panel2”.
El atributo panel2, se sirve de algunos componentes del
paquete “Instalaciones” así como de la selección hecha
en “panelElegirObjto” para iniciarse de una forma u otra.
Los atributos “ACS”,“calefaccion”,“refrigeracion”,”clima-
tizacion”, ”mixto2”, “mixto3” y “contribuciones” recogen
la información de las instalaciones definidas hasta el
momento.
El atributo “arbolInstalaciones” nos muestra las instala-
ciones que han sido definidas para el edificio (contenido
de “ACS”, “calefaccion”, “refrigeracion”, ”climatizacion”,
”mixto2”, “mixto3” y “contribuciones”).
El método “cogerDatos”, devuelve todos los datos intro-
ducidos en el panel para su tratamiento posterior.
Librerías de Python necesarias para la implementación:
“wx, os, sys”.

X
161
panelCalificacion
Figura 20. Clase panelCalificacion

Panel que se genera en tiempo de ejecución cuando el usua-
rio califica satisfactoriamente el edificio en estudio.
El panel crea la etiqueta de eficiencia energética ajustada
a la nota obtenida en el proceso de calificación.
El manejador de evento “onCerrarButton” permite cerrar el
panel en cualquier momento en tiempo de ejecución.
“wx, os, sys, re, fpformat, shutil, string, math”.
ayudaDatosGenerales
Figura 21. Clase ayudaDatosGenerales

Cuadro de diálogo para facilitar la selección de “Normativa Vi-
gente” en panelDatosGenerales.
“OnAceptarButton”, devuelve la opción de panelDatosGenerales.
anoConstruccionChoice en función del radioButton seleccionado.
“OnCancelarButton”, devuelve “False.”
Librerías de Python necesarias para la implementación: “wx”.

162
Guías IDAE
datosEdificio
Figura 22. Clase datosEdificio

Clase de la cual se genera un objeto en tiempo de ejecución
que nos devolverá el resultado de la calificación energética
si el sistema tiene datos suficientes para realizar todo el
cálculo.
En caso contrario devolverá qué datos son necesarios in-
troducir o modificar. Se compone de tres objetos de cálculo
(datosIniciales, datosGlobales y datosResultados) y de uno
de control (casoValido).
Librerías necesarias: limitesCTE, factores_k_ventanas,
calcularCalificacion, funcionFactorSombra, calcularPerdi-
dasSombras, calculo_infiltraciones, funcionAnalisis, fun-
ciones_interpolar, funcionIluminacionNatural.
“wx, os, sys, pickle, copy”.
datosEdificioIniciales
Figura 23. Clase datosEdificioIniciales

al crearse la instancia de la clase datosEdificio.
Se encarga de recoger los datos necesarios y comenzar
los cálculos de la calificación.

X
163
datosEdificioGlobales
Figura 24. Clase datosEdificioGlobales

al generarse las instancias de las clases datosEdificio y
datosEdificioIniciales.
Continúa con los cálculos de la calificación.
datosEdificioResultados
Figura 25. Clase datosEdificioResultados

al generarse las instancias de las clases datosEdificio, da-
tosEdificioIniciales y datosEdificioGlobales.
Termina el proceso de cálculo y almacena los resultados.

164
Guías IDAE
panelMedidasMejora
Figura 26.Clase panelMedidasMejora

Panel que se genera en tiempo de ejecución y se cuelga en
la última página del wxNotebook.
Para iniciarse correctamente, primero califica el edificio en
estudio y genera 22 medidas de mejora por defecto modifi-
cando algunas características del edificio en estudio y vol-
viendo a someter al “nuevo edificio” al proceso de calificación.
El atributo “PanelVacio” se sirve de algunos componentes del
paquete “MedidasDeMejora”, para iniciarse de una forma u
otra en función de las acciones del usuario.
El método “cogerDatos”, devuelve todos los datos introduci-
dos en el panel para su tratamiento posterior.
El método “cargarDatos”, inicia los campos del panel con un
conjunto de datos (vacío o no).
El manejador de evento “onCerrarButton” permite cerrar el
panel en cualquier momento en tiempo de ejecución.
El atributo “Arbol” nos muestra los conjuntos de medidas
de mejora que han sido definidos para el edificio y todas las
medidas de mejora calculadas por defecto que mejoran la
calificación obtenida por el edificio en estudio.
Las medidas de mejora por defecto pueden ser añadidas a
un conjunto de mejoras en cualquier momento.
Librerías de Python necesarias para la implementación: “wx,
os, sys, copy”.
chequeoInforme
Figura 27. Clase chequeoInforme

Cuadro de diálogo para configurar el Informe de
Calificación Energética que genera la aplicación.
Permite al usuario elegir qué conjuntos de medidas
de mejora definidos desea incluir en el informe, in-
cluir comentarios y especificar la documentación
adjunta necesaria para la validez del certificado.
tación: “wx”.

X
165
generaInforme
Figura 28. Clase generaInforme

Genera en un documento .pdf el informe de calificación
energética.
os, sys, reportlab, textwrap, Image, time, datetime, operator,
tempfile”.
Etiqueta
Figura 29. Clase Etiqueta

Genera la etiqueta de calificación energética para el informe.
Librerías de Python necesarias para la implementación: “reportlab,
Image”.
EtiquetaMedidas
Figura 30. Clase EtiquetaMedidas

Genera las etiquetas de calificación energética de la medidas de
mejora que se incluyan en el informe.
Librerías de Python necesarias para la implementación: “report-
lab, Image”.

166
Guías IDAE
Diagrama de clases
Figura 31. Diagrama de clases referente a las clases anteriores
calculo
_infiltraciones
funciones
_interpolar
Datos Edificio
limitesCTE
calcular
Calificacion
funcion
Analisis
funcion
Iluminacion
natural
funcion
FactorSombra
calcular
Perdidas
Sombras
panelDatos
Administrativos
panel
Envolvente
panelDatos
Generales
panel
Instalaciones
generaInformewxNotebook
chequeoInformewxFrametips
panel
Calificacion
panelMedidas
Mejora
Envolvente
ayudaDatos
Generales
Instalaciones
Medidas
Mejora
factores
_k_ventanas
datosEdificio
Iniciales
datosEdificio
Globales
datosEdificio
Resultados
Etiqueta
etiquetaMedidas

X
167
Clases del módulo “envolvente”
definirEnvolvente
Figura 32. Clase definirEnvolvente

Muestra al usuario los diferentes componentes de la
envolvente térmica que puede definir.
Cambia la instancia del interfaz “panel2” en función de
los “radio buttons” seleccionados.
“wx, os, sys”.
panelBotones
Figura 33. Clase panelBotones

Panel que muestra los botones “añadir”, “modificar” y “borrar”
para que el usuario gestione los elementos que forman la en-
volvente térmica del edificio.
Se implementan las acciones de dichos botones en sus eventos
asociados, diferenciando los distintos tipos de componentes
que forman la envolvente.
copy”.

168
Guías IDAE
DialogoConfirma
Figura 34. Clase DialogoConfirma

Clase de la cual se generan objetos en tiempo de ejecución para
que el usuario confirme algunas de sus acciones que pueden
ocasionar efectos no deseados en el proyecto en curso.
Devuelve “True” o “False” en función de la acción del usuario.
Comprueba
Figura 35. Clase Comprueba

Clase utilizada por el interfaz “panel2”, para comprobar que los
datos introducidos por el usuario son correctos en los diversos
componentes de la envolvente.
tablasValores
Figura 36. Clase tablaValores

Clase utilizada por el interfaz “panel2” para la ob-
tención del valor de transmitancia térmica de cada
elemento de la envolvente en tiempo de ejecución
según las acciones del usuario.
tación: “math”.

X
169
Diagrama de clases
Figura 37. Diagrama de clases referente a las clases anteriores
panelElegirObjeto
panelEnvolvente
panelBotones
comprobarCampos
apendiceE
tablasValores
Panel 2
dialogoConﬁrma
Extensión del diagrama de clases por el interfaz “panel2”
Figura 38. Extensión diagrama de clases referente a las clases anteriores
panelFachadaConTerreno
panelEnvolvente
panelFachadaConEdiﬁcio
panelFachadaConAire
panelCubiertaConAire
panelCubiertaConTerreno
panelParticion
HorizontalSuperior
panelParticiónVertical
Panel 2
panelParticion
HorizontalInferior
panelSueloConAire
panelPuentesTermicos
panelSueloConTerreno
panelPuentes
TermicosPorDefecto
panelHuecos
absortividadCuadroeltos_sombras
Voladizos
Lamas_
Horizontales
Lucernarios Retranqueos Toldos
Lamas_
Verticales

170
Guías IDAE
Las clases:
“panelCubiertaConAire, panelCubiertaConTerreno, panelParticionVertical, panelParti-
cionHorizontalSuperior, panelParticionHorizontalInferior, panelSueloConAire, panel-
SueloConTerreno,panelFachadaConAire,panelFachadaConEdificio,panelFachadaCon-
Terreno, panelPuentesTermicos y panelHuecos”
recogen los datos necesarios para la definición de los componentes de la envol-
vente térmica en los modos “conocido”, “estimado” y “por defecto” que recogen los
casos de uso asociados.
panelPuentesTermicosPorDefecto
Figura 39. Clase panelPuentesTermicosPorDefecto

Genera para todos los cerramientos creados los
puentes térmicos que el usuario selecciona de for-
ma automática, asignando valores por defecto.
Además permite borrar los puentes térmicos que
ya se hayan generado de esta forma.
tación: “wx, math”.

X
171
eltosSombras
Figura 40. Clase eltosSombras

Cuadro de diálogo que se crea en tiempo de ejecución para la
definición de elementos de sombra que afectan a un hueco.
Nos permite la definición de lamas, voladizos, retranqueos,
toldos o lucernarios.
Clases del módulo “instalaciones”
panelDefinirInstalaciones
Figura 41. Clase panelDefinirInstalaciones

Muestra al usuario las diferentes instalaciones que puede
definir.
Cambia la instancia del interfaz “panelVacio” en función de
los “radio buttons” seleccionados.
“wx”.

172
Guías IDAE
panelBotones

Panel que muestra los botones “añadir”, “modificar” y “bo-
rrar” para que el usuario gestione los elementos que forman
las instalaciones del edificio.
Se implementan las acciones de dichos botones en sus even-
tos asociados, diferenciando los distintos tipos de componen-
tes que forman las instalaciones.
copy”.
DialogoConfirma

Clase de la cual se generan objetos en tiempo de ejecución
para que el usuario confirme algunas de sus acciones que
pueden ocasionar efectos no deseados en el proyecto en curso.
Comprueba
Figura 44. Clase Comprueba

Clase utilizada por el interfaz “panel2”, para comprobar que
los datos introducidos por el usuario son correctos en los
diversos componentes de las instalaciones.

X
173
tablasValores
Figura 45. Clase tablaValores

Clase utilizada por el interfaz “panel2” para la obtención del
rendimiento estacional de cada instalación en tiempo de eje-
cución según las acciones del usuario.
“math”
Diagrama de clases
Figura 46. Diagrama de clases del módulo instalaciones
panelDeﬁnirInstalaciones
panelInstalaciones
panelInstalaciones
Botones
comprobarCampos
Equipos
tablasValores
Instalaciones
Panel 2
DialogoConﬁrma
Extensión del diagrama de clases por el interfaz “panel2”
Figura 47. Diagrama de clases del módulo instalaciones extensión por “panel2”
panelRefrigeracion panelContribuciones
panelACS
panelEnvolvente
panelMixto3
panelMixto2
panel2
panelClimatizacionpanelCalefaccion
ayudaCargaParcial
Calefaccion
panelTiposCaldera

174
Guías IDAE
Las clases:
“panelACS, panelCalefaccion, panelRefrigeracion, panelClimatizacion, panelMixto2,
panelMixto3 y panelContribuciones”
recogen los datos necesarios para la definición de cada tipo de instalación en los
modos “conocido” y “estimado” que recogen los casos de uso asociados.
panelTiposCaldera
Figura 48. Clase panelTiposCaldera

Ayuda al usuario a dar una definición más concreta del tipo de
caldera que tiene el sistema de ACS o de calefacción que esté
utilizando.
ayudaCargaParcialCalefaccion
Figura 49. Clase ayudaCargaParcialCalefaccion

Ayuda al usuario a definir la carga parcial de una caldera de
calefacción.

X
175
Clases del módulo “medidasmejora”
panelMedidasPorDefecto
Figura 50. Clase panelMedidasPorDefecto

Panel que muestra los resultados de las medidas
de mejora por defecto que calcula el programa a
modo de tabla comparativa.
Librerías de Python necesarias para la imple-
mentación: “wx”.
panelCompararMejoras
Figura 51. Clase panelCompararMejora

Panel que muestra en una tabla comparativa los re-
sultados de los conjuntos de mejoras que el usuario
ha definido.
“wx”.
panelBotones

Panel que muestra los botones “añadir”, “modificar”
y “borrar” para que el usuario gestione los conjuntos
de medidas de mejora para el edificio en estudio.
Se implementan las acciones de dichos botones en
sus eventos asociados.
tación: “wx”.
DialogoConfirma

Clase de la cual se generan objetos en tiempo de ejecución para
que el usuario confirme algunas de sus acciones que pueden
ocasionar efectos no deseados en el proyecto en curso.

176
Guías IDAE
panelDefinirMedidasMejora
Figura 54. Clase panelDefinirMejora

Interfaz gráfico donde el usuario puede definir los
conjuntos de medidas de mejora sobre el edificio en
estudio.
Se le permite incorporar mejoras sobre la envolvente
térmica o sobre las instalaciones.
Incorpora una tabla comparativa con los resultados de
la calificación energética del edificio en estudio y dicho
edificio con las medidas de mejora aplicadas.
“wx, copy”.
grupoMedidasMejora
Figura 55. Clase grupoMedidasMejora

Clase encargada de crear un nuevo edificio a partir del
edificio en estudio aplicándole las medidas de mejora
que el usuario define.
Se crea un objeto en tiempo de ejecución que se encar-
ga de copiar el edificio en estudio, y conforme el usua-
rio define las medidas que quiere adoptar se modifica
dicha copia y se obtiene la nueva calificación.
Estos datos se muestran en la tabla comparativa del
“panelDefinirMedidasMejora”.En caso de que el usuario
decida almacenar el conjunto definido, se guarda una
copia del objeto así creado.
“wx, os, sys, copy, pickle”.

X
177
ventanaHuecos
Figura 56. Clase ventanaHuecos

Cuadro de diálogo para definir las medidas de mejora
individuales sobre los huecos del edificio (envolvente).
Permite al usuario seleccionar qué huecos desea me-
jorar y definir todas las nuevas características de los
huecos seleccionados.
Una vez definida la medida de mejora el programa se-
guirá dos posibles líneas de ejecución:
1. Si se trata de primera medida de mejora incorporada
al conjunto:
– Crea objeto de la clase “grupoMedidasMejora”.
– Incorpora la nueva medida.
– Calcula resultados.
2. Si no se trata de la primera medida de mejora incor-
porada al conjunto:
– Incorpora la nueva medida al objeto de la clase ”gru-
poMedidasMejora” correspondiente.
“wx”.

178
Guías IDAE
ventanaPT
Figura 57. Clase ventanaPT

Cuadro de diálogo para definir las medidas de mejora in-
dividuales sobre los puentes térmicos del edificio (envol-
vente).
Permite al usuario seleccionar qué puentes térmicos de-
sea mejorar y definir todas las nuevas características de
los puentes térmicos seleccionados.
Una vez definida la medida de mejora el programa seguirá
dos posibles líneas de ejecución:
al conjunto:
2. Si no se trata de la primera medida de mejora incorpo-
rada al conjunto:
“wx”.

X
179
ventanaAislamiento
Figura 58. Clase ventanaAislamiento

Cuadro de diálogo para definir las medidas de mejora in-
dividuales sobre los cerramientos del edificio (envolvente).
Más concretamente nos permite añadir capas de aisla-
miento sobre dichos cerramientos.
Permite al usuario seleccionar qué cerramientos desea
aislar y definir las características de dicho aislamiento.
Una vez definida la medida de mejora el programa seguirá
dos posibles líneas de ejecución:
al conjunto:
2. Si no se trata de la primera medida de mejora incorpo-
rada al conjunto:
“wx”.

180
Guías IDAE
definicionInstalaciones
Figura 59. Clase definicionInstalaciones

Cuadro de diálogo para definir las medidas de me-
jora que queremos hacer sobre las instalaciones del
La aplicación nos permite definir una única medida de
mejora de instalaciones en cada conjunto de medidas
de mejora definido. Esta clase nos permite modificar
todas las instalaciones ya creadas, definir nuevas y
borrar las ya existentes. De esta forma conseguimos
que el usuario tenga total versatilidad en la nueva
definición que quiera realizar de las instalaciones del
Para lograr toda esta funcionalidad se han desarro-
llado nuevos cuadros de diálogo para la definición o
modificación de las instalaciones.
Una vez que el usuario termina, el programa actúa
igual que en “ventanaPT”, “ventanaHuecos” o “ven-
tanaAislamiento”.
ción: “wx”.
ventanaUniversal
Figura 60. Clase ventanaUniversal

Cuadro de diálogo que permite al usuario definir las
nuevas instalaciones para mejorar el edificio en es-
tudio. Implementa un interfaz de recogida de datos
en cambio en función del tipo de instalación nueva
que el usuario desea introducir. El panel que va cam-
biando (atributo “panel”), se inicia con los paneles de
recogida de datos de instalaciones.
tación: “wx”.
Para implementar la modificación de las instalaciones ya introducidas en el edi-
ficio en estudio, nos valemos de los paneles de recogida de datos de instalacio-
nes. Creamos un cuadro de diálogo en el que cargamos el panel correspondiente
a la instalación a modificar con sus datos asociados. De esta forma, junto a la
clase “ventanaUniversal” conseguimos que el usuario tenga un amplio abanico

X
181
de posibilidades a lo hora de mejorar las instalaciones del edificio. Las clases
necesarias son:
“ventanaACS, ventanaCalefaccion, ventanaRefrigeracion, ventanaClimatizacion, ven-
tanaMixto2, ventanaMixto3 y ventanaContribuciones”. A continuación mostramos la
composición de dichas clases:
Figura 61. Clase Dialog

Donde el atributo “panel” es el panel de recogida de datos de
instalaciones correspondiente a la instalación a modificar.
Diagrama de clases del módulo “medidas de mejora”
Figura 62. Diagrama de clase módulo de medidas
ventanaAislamiento
panelBotones
dialogoConfirma
ventanaHuecos
ventanaPT
Panel
Vacio
panelMedidasPorDefecto
panelCompararMejora
objetoGrupoMedidas
ventanaUniversaldefinicionInstalaciones
panelDefinir
Medidas mejora
panelMedidasMejora
ventana
Calefaccion
ventana
Refrigeracion
ventanaMixto2 ventanaMixto3 ventana
Contribuciones
ventanaACS
ventana
Climatizacion

182
Guías IDAE
Incorporación del módulo “Nuevo/Abrir/Guardar/Guardar
Como”
Dadas las características de la aplicación desarrollada es de vital importancia
para los usuarios finales dar la posibilidad de guardar los proyectos que ha ido
desarrollando con el programa para su posterior revisión o modificación. Por ello
debemos incorporar a la aplicación un sistema que nos permita guardar en me-
moria los datos introducidos por el usuario en los distintos paneles de recogida de
datos que la aplicación facilita (datos administrativos, datos generales, datos de la
envolvente térmica y datos de instalaciones). Para ello haremos que el programa
genere ficheros con extensión “.cex” en los que guardaremos toda esta información.
La aplicación ya cuenta con funciones en cada uno de sus módulos de recogida de
datos para que sean tratados en toda la funcionalidad que incorpora, se trata de
las funciones “cogerDatos” ya implementadas.
Desarrollo de los nuevos casos de uso
Figura 63. Diagrama casos de uso proyectos
Nuevo proyecto
Guardar proyecto
Abrir proyecto
Guardar proyecto como
extend
Técnico
Certiﬁcador
Personal involucrado e intereses: el técnico certificador que necesita una forma
de guardar la información introducida en el programa para ser revisada o modi-
ficada en un futuro.
Precondiciones: no hay.
Poscondiciones: el sistema responderá a los distintos casos de uso con la acción
adecuada.
Flujo básico:
• Abrir un nuevo proyecto.
• Trabajar con la aplicación.
• Guardar el proyecto como en un punto determinado.
• Abrir un proyecto previamente guardado.
• Modificar el proyecto.
• Guardar o guardar como las modificaciones.

X
183
En cualquier momento el usuario puede decidir abrir un nuevo proyecto, lo que
significa que la aplicación debe limpiar todos los registros.
Nuevo proyecto
Figura 64. Diagrama de secuencias para la creacion de un nuevo proyecto
instalaciones
medidas
mejora
envolventewxFrame
1: petición proyecto
nuevo ()
2: datos
vacios ()
3: cargarDatos ()
4: datos vacios ()
6: datos vacios ()
5: cargar
Datos ()
7: cargar
Datos ()

184
Guías IDAE
Guardar proyecto
Figura 65. Diagrama de secuencias para guardar un proyecto
instalaciones
medidas
mejora
envolventewxFrame
2: petición de
datos ()
3: cogerDatos ()
4: devolución de
datos ()
8: petición de datos ()
6: cogeratos ()
9: coger
Datos ()
11: creación de ﬁchero y volcado ()
5: petición de datos ()
7: devolución de datos ()
10: devolución de datos ()
1: petición de guardar
proyecto()

X
185
Abrir proyecto
Figura 66. Diagrama de secuencias para abrir un proyecto
instalaciones
medidas
mejora
envolventewxFrame
1: petición de abrir
proyecto ()
4: cargarDatos ()
5: datos
instalaciones ()
2: lectura de
ﬁchero ()
6: cargar
Datos ()
8: cargar
Datos ()
3: datos envolvente ()
7: datos Medidas
Mejora ()
Implementación del módulo
Dada la arquitectura del sistema no es necesario el desarrollo de nuevas clases
para gestionar los nuevos casos de uso que aparecen en la incorporación de este
módulo. Simplemente incluiremos un nuevo elemento al menú ya existente en la
clase “wxFrame” donde el usuario podrá seleccionar la acción que desea realizar,
el manejador correspondiente al evento activado por el usuario será el encargado
de realizar la acción oportuna. A continuación explicamos las funciones implemen-
tadas que se basan en el manejador de ficheros incluido en el lenguaje Python y
en la librería “pickle” de “serialización” de datos para Python.
“self.filename”: atributo para gestionar el nombre de archivo del proyecto en curso.
Se inicia como una cadena vacía al iniciarse el programa.
“OnMenuFileOpenNuevo”: función para abrir un proyecto en blanco. Reinicia el
sistema para que todos los datos estén vacíos. El atributo “self.filename” toma
como valor una cadena vacía.
“OnMenuFileSaveasMenu”: función para guardar un proyecto cómo. Abre un objeto
de la clase “wx.FileDialog” para que el usuario seleccione el archivo donde desea
guardar el proyecto, realiza la recogida de datos y vuelca en el fichero todos los

186
Guías IDAE
datos serializados. El atributo “self.filename” toma el valor del nombre de fichero
escogido por el usuario.
“OnMenuFileSaveMenu”: función para guardar un proyecto. Si el atributo “self.file-
name” tiene como valor una cadena vacía, llama a la función “OnMenuFileSaveas-
Menu”, en caso contrario realiza la recogida de datos y vuelca sobre el fichero con
nombre igual al valor de “self.filename” todos los datos serializados.
“OnMenuFileOpenMenu”: función para abrir un proyecto previamente guardado.
Abre un objeto de la clase “wx.FileDialog” para que el usuario seleccione el archi-
vo del proyecto que desea abrir. Lee el fichero completo y carga en el programa
todos los datos.
Extensión de la aplicación para que trabaje con edificios de pequeño ter-
ciario y gran terciario
Una vez desarrollado todo el sistema para que trabaje con edificios residenciales,
resulta relativamente sencillo desarrollar dos nuevas aplicaciones partiendo de
la que ya tenemos que realicen la calificación energética de edificios de pequeño
y gran terciario respectivamente. Se trata de edificios, por lo que la definición de
la envolvente será exactamente la misma, sólo tendremos que recoger algún dato
general extra y dar la posibilidad de que el usuario defina nuevos tipos de insta-
laciones que en la calificación de un edificio residencial no se tienen en cuenta.
El primer gran problema que nos encontramos en el análisis realizado para exten-
der la aplicación es cómo debemos tratar los sistemas de iluminación en un edificio
de gran terciario. Hasta ahora todos los componentes de la envolvente térmica o
las instalaciones definidas pertenecían a todo el edificio, pero la iluminación en
gran terciario debe ser tratada por zonas, por lo que debíamos idear una forma de
zonificar el edificio para después asignar a cada zona su instalación de iluminación
correspondiente.
Llegado este punto, nos dimos cuenta que pese a que en la aplicación ya desarro-
llada la zonificación no tenía ningún efecto sobre la ejecución del programa, resulta
de gran utilidad de cara al usuario final poder organizar el edificio en diferentes
zonas. Por lo que nuestro primer objetivo fue incluir un módulo que permitiese la
zonificación del edificio.

X
187
Incorporación del módulo “zonificación”
Figura 67. Diagrama casos de uso para el módulo zonificación
Caliﬁcar zona
Modiﬁcar zona
include
include
Borrar zona
Personal involucrado e intereses: el técnico certificador que desea gestionar la
zonificación del edificio en estudio.
Precondiciones: definir la superficie útil habitable en los datos generales del edi-
ficio en estudio.
Poscondiciones: el sistema responderá creando, modificando o eliminando una
zona de superficie concreta sobre el edificio en estudio.
Flujo básico:
• Definir la superficie útil habitable del edificio.
• Definir las zonas que el usuario crea necesarias.
• Administrar zonas.
Tratar de definir zonas sin haber definido la superficie útil habitable del edificio.
Tratar de borrar una zona con zonas que dependen de ella.
Ampliación de los casos de uso ya existentes
Esta nueva funcionalidad nos obliga a extender los casos de uso definidos para la
definición de la envolvente térmica y de las instalaciones del edificio. Ahora debe-
mos diferenciar si el nuevo elemento que quiere incorporar el usuario pertenece
al edificio en general o a una zona determinada.

188
Guías IDAE
Definir zona
Figura 68. Diagrama de secuencias para definir zonas
comprobar
Datos
wxNotebook
ventana
Subgrupo
panel
Envolvente
2: nueva zona ()
6: petición de
comprobación ()
7: True ()
8: guardarZona ()
9: petición de
comprobación ()
1: petición de crear
zona ()
3: mostrar deﬁnición de zonas ()
4: introducción de datos ()
5: crear zona ()
10: False ()
11: mensaje
de error ()
Las zonas pueden definirse desde el panel de envolvente o desde el panel de
instalaciones.

X
189
Modificar zona
Figura 69. Diagrama de secuencias para modificar zonas
comprobar
Datos
wxNotebook
ventana
Subgrupo
panel
Envolvente
6: petición de
comprobación ()
7: True ()
9: petición de
comprobación ()
1: petición de
modificar zona ()
4: modificación
de datos ()
5: modificar zona ()
10: False ()
11: mensaje
de error ()
3: cargarDatos ()
Las zonas pueden modificarse desde el panel de envolvente o desde el panel de
instalaciones.

190
Guías IDAE
Borrar zona
Figura 70. Diagrama de secuencias para borrar zonas
wxNotebookpanelEnvolvente
3: True ()
1: petición de borrar zona ()
5: False ()
2: comprobar dependencias ()
6: borrar zona ()
Las zonas pueden borrarse desde el panel de envolvente o desde el panel de
instalaciones.
Clases e implementación del módulo “zonificación”
claseZona
Figura 71. Clase claseZona

Clase que acumula los atributos necesarios para la definición de
una nueva zona del edificio. Consta de nombre, raíz, superficie
y tipo.
El argumento “raíz” es el que nos indica si la zona pertenece
directamente al edificio en estudio o si por el contrario pertenece
a una zona creada previamente.

X
191
ventanaSubgrupo
Figura 72. Clase ventanaSubgrupo

Cuadro de diálogo que permite al usuario definir
una zona del edificio en cualquier momento, siem-
pre y cuando haya definido en los datos generales
del edificio la superficie útil habitable del mismo.
tación: “wx, copy”.
Las zonas se pueden definir tanto desde instala-
ciones como desde envolvente térmica y da igual
desde donde se creen, ya que afectarán y serán
visibles desde ambas partes del programa. El ma-
yor inconveniente de incorporar este módulo es que
en la definición de cualquier elemento, tanto de la
envolvente térmica como de las instalaciones, de-
bemos saber si el usuario lo quiere incorporar al
edificio en general o a una zona ya definida. Es por
ello por lo que nos vemos obligados a incluir un
nuevoelementoenlospanelesderecogidadedatos
para realizar correctamente esta diferenciación.
Incluimos entonces el atributo “raizChoice” de la
clase “wx.Choice” en todas las implementaciones
del interfaz “panelVacio” en los módulos de envol-
vente e instalaciones. De esta forma cada compo-
nentetieneunnuevodatoquedebeseralmacenado
para su posterior proceso.
Desarrollo de la nueva aplicación CEXPt, para la calificación
energética de edificios de pequeño terciario
Partiendo de la aplicación desarrollada para los edificios residenciales, de cara
al usuario final, las únicas modificaciones son la incorporación al sistema de dos
tipos nuevos de instalaciones (iluminación y aire primario) y algún dato extra en
los datos generales del edificio. Esto nos lleva a que el interfaz gráfico de la nueva
aplicación sea igual a la ya existente.
En cambio, el proceso interno de calificación del edificio que debe realizar el pro-
grama cambia completamente respecto al de residencial.
Por lo que las dos tareas fundamentales a realizar son:
1. Adaptar el nuevo interfaz gráfico.
2. Desarrollar el nuevo módulo de cálculo.

192
Guías IDAE
Figura 73. Diagrama casos de uso técnico calificador
“conocido”
“estimado”
“conocido”
“estimado”
“conocido”
“estimado”
Definir mixto 3
“conocido”
Definir mixto 3
“estimado”
Definir mixto 3
“conocido”
Definir mixto 3
“estimado”
Fuentes de energía
renovable
Generación de
electricidad
Definir iluminación
“conocida”
“estimada”
Definir ACS
“conocido”
Definir ACS
“estimado”
energéticas
Definir aire primario
Definir ACS
Técnico
Certificador
extend
extend
extend
extend
extend
extend
extend
extend
extend
extend
extend
extend
extend
extend
extend
extend

X
193
los datos necesarios sobre la iluminación y ventilación del edificio.
de las instalaciones de iluminación y ventilación del edificio.
Poscondiciones: el sistema simulará un edificio con las instalaciones definidas.
Flujo básico:
• Definir la superficie útil habitable del edificio.
• Definir iluminación: según la información disponible lo haremos de forma “co-
• Definir ventilación.
Tratar de definir una instalación de iluminación sin haber definido la superficie útil
habitable en los datos generales del edificio.
Ampliación de clases e implementación
wxFramePt
Figura 74. Clase wxFramaPt

Clase que implementa la ventana principal de la nueva
aplicación. Hereda de la clase “wx.Frame”. Los mé-
todos y atributos que posee sobrescriben a los de
la clase padre quedando adaptados para su correcto
funcionamiento en la aplicación nueva.
El atributo “programa”, nos distingue si estamos en
la versión de residencial o en la de pequeño terciario.
Diferentes clases modifican su comportamiento en
función del valor de esta variable.
ción: “wx, os, sys, pickle, tempfile”.

194
Guías IDAE
datosEdificioTerciario
Figura 75. Clase datosEdificioTerciario

Clase de la cual se genera un objeto en tiempo de
ejecución que nos devolverá el resultado de la ca-
lificación energética si el sistema tiene datos sufi-
cientes para realizar todo el cálculo.
En caso contrario devolverá qué datos son nece-
sarios introducir o modificar. Se compone de cinco
objetos de cálculo (datosIniciales, datosGlobales,
datosResultados, datosInicialesReferencia y datos-
GlobalesReferencia) y de uno de control (casoValido).
A diferencia de en residencial, para calificar ener-
géticamente un edificio terciario debemos generar
el edificio de referencia. Por eso debemos generar
dos objetos extra para calcular las propiedades de
dicho edificio de referencia.
tación: “os, sys, pickle, copy”.
Librerías necesarias: “limitesCTE, factores_k_ventanas, calcularCalificacion, fun-
cionFactorSombra, calcularPerdidasSombras, calculo_infiltraciones, funcionAnalisis,
funciones_interpolar, funcionIluminacionNatural”.
datosEdificioInicialesTerciario
Figura 76. Clase datosEdificioInicialesTerciario

Hereda de la clase “datosEdificioIniciales” y com-
pleta su funcionalidad para recoger los datos nece-
sarios y empezar a tratarlos en un edificio terciario.

X
195
datosEdificioResultadosTerciario
Figura 77. Clase datosEdificioResultadosTerciario

Hereda de la clase “datosEdificioResultados” y
completa su funcionalidad para finalizar correc-
tamente el cálculo de la calificación energética de
un edificio terciario.
panelMedidasMejoraTerciario
Figura 78. Clase panelMedidasMejoraTerciario

Clasequeheredade“panelMedidasMejora”sobres-
cribiendo los atributos y funciones necesarias para
que haga correctamente el cálculo de un edificio
terciario.
tación: “os, sys, copy”.

196
Guías IDAE
Diagrama de clases general de la aplicación CEXPt
Figura 79. Diagrama de clases de la aplicación CEXPt
Cálculo
_infiltraciones
Funciones
_interpolar
DatosEdificioTerciario
limitesCTE
calcular
Calificacion
funcionAnalisis
función
Iluminacion
natural
funcionFactor
Sombra
calcular
Perdidas
Sombras
panelDatos
Administrativos
panel
Envolvente
panelDatos
Generales
panel
Instalaciones
genera InformewxNotebook
chequeoInformewxFramePttips
panel
Calificacion
panelMedidas
Mejora
Terciario
Envolvente
ayudaDatos
Generales
Instalaciones MedidasMejora
Factores_k
_ventanas
datosEdificio
InicialesTerciario
datosEdificio
Globales
datosEdificio
Resultados
Terciario
Etiqueta
Etiqueta
Medidas

X
197
Nuevas clases del módulo “instalaciones necesarias”
panelIluminacion
Figura 80. Clase panelIluminacion

Nuevo panel de recogida de datos de instalaciones con todos
los elementos necesarios para que el usuario defina las
instalaciones de iluminación que tiene el edificio en estudio.
El interfaz panel vacío de la clase “panelInstalaciones” se
iniciará con este panel siempre que el usuario lo solicite
activando el evento correspondiente.
“wx”.
panelVentilacion
Figura 81. Clase panelVentilacion

Nuevo panel de recogida de datos de instalaciones con todos
los elementos necesarios para que el usuario defina las ins-
talaciones de aire primario que tiene el edificio en estudio.
“wx”.

198
Guías IDAE
Desarrollo de la nueva aplicación CEXGt, para la calificación
energética de edificios de gran terciario
Partiendo de la aplicación desarrollada para los edificios de pequeño terciario, de
cara al usuario final, la única modificación es la incorporación al sistema de tres
tipos nuevos de instalaciones (ventiladores, bombas y torres de refrigeración). Esto
nos lleva a que el interfaz gráfico de la nueva aplicación sea igual a la ya existente.
Además gracias al nuevo módulo de cálculo desarrollado para los edificios de
pequeño terciario tenemos bastante adelantada la parte del programa que nos
calculará la calificación energética de un edificio de gran terciario. Tendremos
que incorporar a dicho módulo de cálculo las funciones necesarias para tratar los
nuevos tipos de instalaciones que nos aparecen, y además deberemos resolver el
tratamiento de la iluminación zonificada.
Por lo que las tareas fundamentales a realizar son:
1. Adaptar el nuevo interfaz gráfico.
2. Desarrollar los nuevos paneles de recogida de datos de instalaciones.
3. Desarrollar los nuevos métodos de cálculo.

X
199
Figura 82. Diagrama casos de usos ya existentes
energéticas
Definir torres
de refrigeración
Definir bombas
Definir ventiladores
Definir aire primario
Definir ACS
Personal involucrado e intereses: el técnico certificador que desea introducir
todos los datos necesarios sobre los ventiladores, las bombas y las torres de re-
frigeración del edificio.
de las instalaciones de los ventiladores, las bombas y las torres de refrigeración
del edificio.
Poscondiciones: el sistema simulará un edificio con las instalaciones definidas.
Flujo básico:
• Definir zona climática HE1 y el perfil de uso en los datos generales del edificio.
• Definir ventiladores

200
Guías IDAE
• Definir bombas.
• Definir torres de refrigeración.
Tratar de definir cualquiera de las nuevas instalaciones sin haber definido la zona
climática y el perfil de uso en los datos generales del edificio.
Ampliación de clases e implementación
Figura 83. Clase wxFrameGT

Clase que implementa la ventana principal de la nue-
va aplicación. Hereda de la clase “wx.FramePt”. Los
métodos y atributos que posee sobrescriben a los de
la clase padre quedando adaptados para su correcto
funcionamiento en la aplicación nueva.
El atributo “programa”, nos distingue si estamos en
la versión de residencial, en la de pequeño terciario o
en la de gran terciario. Diferentes clases modifican su
comportamiento en función del valor de esta variable.
ción: “wx, os, sys, pickle, tempfile”.
Para realizar los cálculos de un edificio de gran terciario nos valdremos de las
clases ya implementadas para pequeño terciario, incluyendo en los módulos de
cálculo: “limitesCTE, factores_k_ventanas, calcularCalificacion, funcionFactorSombra,
calcularPerdidasSombras,calculo_infiltraciones,funcionAnalisis,funciones_interpolar,
funcionIluminacionNatural”, las funciones necesarias para tratar los nuevos datos
necesarios en un edificio de gran terciario.

X
201
Diagrama de clases general de la aplicación CEXGt
Figura 84. Diagrama de clases general CEXGt
calculo
_infiltraciones
funciones
_interpolar
DatosEdificioTerciario
limitesCTE
calcular
Calificacion
funcionAnalisis
funcion
Iluminacion
natural
funcionFactor
Sombra
calcular
Perdidas
Sombras
panelDatos
Administrativos
panel
Envolvente
panelDatos
Generales
panel
Instalaciones
generaInformewxNotebook
chequeo
Informe
wxFrameGttips
panel
Calificacion
panelMedidas
Mejora
Terciario
Envolvente
ayudaDatos
Generales
Instalaciones
Medidas
mejora
factores
_k_ventanas
datosEdificio
Iniciales
Terciario
datosEdificio
Globales
datosEdificio
Resultados
Terciario
Etiqueta
Etiqueta
Medidas

202
Guías IDAE
Nuevas clases del módulo “instalaciones necesarias”
panelVentiladores
Figura 85. Clase panelVentiladores

Nuevo panel de recogida de datos de instalaciones con
todos los elementos necesarios para que el usuario de-
fina las instalaciones de ventiladores que tiene el edificio
en estudio.
“wx”.

X
203
panelBombas
Figura 86. Clase panelBombas

todos los elementos necesarios para que el usuario de-
fina las instalaciones de bombas que tiene el edificio en
estudio.
“wx”.

204
Guías IDAE
panelTorresRefrigeracion
Figura 87. Clase panelTorresRefrigeracion

todos los elementos necesarios para que el usuario defina
las instalaciones de torres de refrigeración que tiene el
“wx”.
Incorporación del módulo de “análisis económico”
Resulta de un gran interés para la aplicación contar con un módulo de análisis
económico de las medidas de mejora que el usuario ha definido sobre el edificio
en estudio y la rentabilidad que dichas mejoras van a suponer para el bolsillo del
propietario del edificio. Se trata de integrar un nuevo módulo capaz de recoger los
datos de las medidas de mejora y que permita al usuario asignar nuevos datos
sobre los costes de instalación y mantenimiento de dichas medidas.
El análisis económico se realizará de dos formas diferentes:
1. Análisis económico teórico: recogiendo los nuevos datos económicos que intro-
duce el usuario y comparando la calificación energética del edificio en estudio
con el nuevo edificio creado a partir de las mejoras sobre el original, el programa
devolverá el “VAN” y el “Pay back”.
2. Análisis económico real: recogiendo los nuevos datos económicos y añadiendo
una opción para que el usuario introduzca en el programa los costes de las fac-
turas anuales, así como los consumos asociados a dichas facturas, la aplicación
devolverá el “VAN” y el “Pay back” ajustado a los nuevos costes introducidos.

X
205
Figura 88. Diagrama casos de uso
extend
extend
Definir consumos
Definir precios de los
combustibles
Definir facturas
enegéticas
Calcular análisis
económico
include
Incorporar datos
económicos a cada conjunto
de medidas de mejora
Técnico
Certificador
Personal involucrado e intereses: el técnico certificador que desea analizar eco-
nómicamente cada conjunto de medidas de mejora que ha definido para estudiar
la rentabilidad y viabilidad de dichas medidas.
Precondiciones: el técnico certificador ha debido introducir todos los datos del
edificio en estudio, obtenido su calificación energética y definido algún conjunto
de medidas de mejora para el edificio. Tras ello debe definir todos los datos eco-
nómicos necesarios para realizar el cálculo.
Poscondiciones: el sistema devuelve un análisis de rentabilidad sobre la ejecución
de las medidas de mejora definidas.
Flujo básico:
• Introducir los datos del edificio en estudio y obtener su calificación.
• Introducir al menos un conjunto de medidas de mejora.
• Introducir los datos de todas las facturas anuales sobre los consumos del edificio.
Es importante en este punto introducir facturas de todos los tipos de combustible
que utiliza el edificio en estudio.
• Introducir los costes de instalación y mantenimiento de cada medida de mejora
introducida.
• Calcular el análisis económico.
Tratar de calcular el análisis económico sin haber realizado todos los pasos ante-
riores, ya que este estudio tiene una gran complejidad y necesita de gran cantidad
de datos para ejecutarse correctamente.

206
Guías IDAE
Definir consumos
Figura 89. Diagrama de secuencias definición de consumos
comprobarDatospanelFacturas
panelAnalisis
Economico
1: petición de definir consumos ()
2: definir consumos ()
3: mostrar opciones consumos ()
4: definir datos consumos ()
5: añadir consumos ()
8: mostrar consumos ()
6: petición de
comprobación ()
9: petición de
comprobación ()
7: True ()
10: False ()
Definir precios de combustibles
Figura 90. Diagrama de secuencias definición precios de combustibles
panelDatosEconomicosPanelAnalisisEconomico
1: petición de definir precios ()
2: definir precios ()
3: mostrar opciones precios ()
4: definir datos precios ()

X
207
Incorporar datos económicos a cada conjunto de medidas de mejora
Figura 91. Diagrama de secuencias incorporación de datos económicos
panelMedidas
Mejora
1: petición definir
precios medidas ()
2: definir
precio medidas ()
3: obtener
medidas definidas ()
4: medidas
definidas ()
5: mostrar opciones
precios medidas ()
6: definir precios
medidas ()
panelAnalisis
economico
panel coste
medidas

208
Guías IDAE
Calcular análisis económico
Figura 92. Diagrama de secuencias cálculo de análisis económico
wxFrame
panel
Resultado
Analisis
panel
Analisis
Economico
1: petición calcular
análisis ()
3: mostrar
opciones
análisis ()
4: cálculo análisis
económico ()
panelCoste
Medidas
panel
Medidas
Mejora
2: calcular análisis ()
5: obtener datos edificio original ()
7: obtener datos medida mejora ()
8: datos medidas mejora ()
9: obtener datos coste medidas ()
6: datos
edificio
original ()
panelDatos
Economicos
panel
Facturas
10: datos coste
medidas ()
11: obtener datos facturas ()
12: datos
facturas ()
13: obtener datos combustibles ()
14: datos combustibles ()
15: comprobar datos ()
16: datos incorrectos
o insuficientes:
mensaje de error ()
18: mostar resultado
análisis
17: datos correctos: calcular análisis ()

X
209
Clases e implementación del módulo “análisis económico”
panelAnalisisEconomico
Figura 93. Clase panelAnalisisEconomico

Clase que dispone de todo lo necesario para introducir los
nuevos datos económicos necesarios y mostrar al usuario
los resultados del análisis.
El atributo “notebook” de la clase wx.Notebook, recoge cuatro
páginas (panelFacturas, panelDatosEconomicos, panelCoste-
Medidas, panelResultado).
El atributo “arbolMejoras” de las clase wx.TreeCtrl muestra
al usuario, o bien las facturas definidas o bien las medidas de
mejora definidas, en función del panel en el que se encuentre.
El método “cogerDatos”,devuelve todos los datos introducidos
en el panel para su tratamiento posterior.
os, sys”.
panelFacturas
Figura 94. Clase panelFacturas

Panel que integra todo lo necesario para la recogida de datos
de las facturas anuales sobre los consumos del edificio en
estudio.
El método “cogerDatos”, devuelve todos los datos introducidos
en el panel para su tratamiento posterior.

210
Guías IDAE
panelDatosEconomicos
Figura 95. Clase panelDatosEconomicos

Panel que integra todo lo necesario para la recogida de
datos de los precios de los combustibles.
El método “cogerDatos”, devuelve todos los datos introdu-
cidos en el panel para su tratamiento posterior.
“wx”.
panelCosteMedidas
Figura 96. Clase panelCosteMedidas

Panel que integra todo lo necesario para la recogida de
datos de los precios de instalación y mantenimiento de
cada medida de mejora introducida por el usuario en los
diferentes conjuntos de medidas.
Obtiene los datos necesarios sobre las medidas de la ins-
tancia de la clase “panelMedidasMejora”.
El método “cogerDatos”, devuelve todos los datos introdu-
cidos en el panel para su tratamiento posterior.
“wx”.
panelResultadoAnalisis
Figura 97. Clase panelResultadoAnalisis

Panel donde el usuario ejecuta el análisis económico y
muestra los resultados del “VAN” y el “Pay back” para cada
conjunto de medidas de mejora definido.
Recoge todos los datos necesarios y los prepara para el
cálculo.
Utiliza la librería análisis financiero para calcular.
“wx”.

X
211
panelBotones

Panel que muestra los botones “añadir”, “modificar” y “borrar”
para que el usuario gestione las facturas sobre los consumos
del edificio en estudio.
Se implementan las acciones de dichos botones en sus even-
tos asociados.
Ampliación del esquema de clases de la aplicación
Figura 99. Diagrama de clases de la aplicación
panelAnalisisEconomico
panelFacturas
wxNotebookpanelBotones
analisis
Financiero
panelPrecios
Medidas
panelDatos
Economicos
panel
Medidas
Mejora
panel
Resultado
Analisis
Incorporación del módulo “obstáculos remotos”
Hasta el momento no hemos tenido en cuenta en el cálculo de la calificación ener-
gética los efectos que producen las sombras que proyectan los obstáculos que
podemos encontrar alrededor del edificio en estudio. En la realidad estas sombras
juegan un papel muy importante, afectando a los consumos finales que el programa
estima sobre los edificios.
Por esta razón debemos incluir en el sistema un módulo para que el usuario pueda
definir perfiles de sombras y tras ello asignarlos a los elementos de la envolvente
térmica que se vean afectados.

212
Guías IDAE
Figura 100. Diagrama casos de uso para módulos de obstáculos remotos
include
Deﬁnir patrón de sombras
Modiﬁcar patrón de sombras
Borrar patrón de sombras
include
Personal involucrado e intereses: el técnico certificador que desea gestionar los
perfiles de sombras que afectan a los elementos de la envolvente del edificio.
Precondiciones: el técnico certificador debe realizar las mediciones oportunas
para gestionar los perfiles de sombra.
Poscondiciones: el sistema deja los perfiles de sombra definidos disponibles para
su posterior asignación a los elementos de la envolvente.
Flujo básico:
• Administrar los perfiles de sombras que proyectan los obstáculos remotos al
edificio.
• Asignar los perfiles de sombra definidos a los elementos de la envolvente que
afectan.
Flujos alternativos: no hay.

X
213
Definir patrón de sombras
Figura 101. Diagrama de secuencias para la definición del patrón de sombras
3: mostrar opciones de sombras ()
1: petición de crear patrón ()
4: deﬁnir patrón ()
6: True: guardar patrón ()
2: crear patrón ()
menuObstaculosRemotos
5: comprobar
datos ()
wxFrame
7: False: mensaje de error ()

214
Guías IDAE
Modificar patrón de sombras
Figura 102. Diagrama de secuencias para la modificación del patrón de sombras
3: mostrar opciones
de sombras ()
1: petición modificar
patrón ()
4: seleccionar patrón ()
6: mostrar opciones
patrón ()
2: modificar patrón ()
9: True: modificar patrón ()
wxFrame
10: False:
mensaje de error ()
7: modificar patrón ()
5: cargar
Patrón ()
8: comprobar
datos ()
Borrar patrón de sombras
Figura 103. Diagrama de secuencias para borrar el patrón de sombras
3: mostrar opciones sombras ()
1: petición borrar patrón ()
4: seleccionar patrón ()
6: mostrar opciones patrón ()
2: borrar patrón ()
5: cargar
patrón ()
wxFrame

X
215
Clases e implementación del módulo “obstáculos remotos”
Figura 104. Clase menuObstaculosRemotos

Panel que integra todo lo necesario para la definición de un
perfil de sombras. Cabe destacar que el técnico certificador
debe conocer la técnica de definición de un perfil de sombras,
aunque hemos incorporado una ayuda que permite generar
un perfil por defecto.
os, sys, PIL, Image, ImageDraw, Plygon, tempfile.”

216
Guías IDAE
ayudaObstaculos
Figura 105. Clase ayudaObstaculos

Cuadro de diálogo que ayuda al usuario a generar un perfil
de sombras por defecto pidiendo únicamente algunos datos
sobre el obstáculo remoto que genera la sombra en vez de
coordenadas angulares.
“wx”.
Para la implementación del módulo debemos modificar
algunas clases existentes para que el sistema gestione
correctamente los perfiles de sombras:
En la clase “wxFrame” incluimos un nuevo elemento al
menú para tener acceso al panel de definición de obstácu-
los remotos e incluimos el nuevo atributo “datosSombras”
para almacenar los datos de los perfiles creados. Además
incluimos en las funciones que gestionan el módulo “Abrir/
Guardar/Nuevo” lo necesario para gestionar el atributo “da-
tosSombras”.
Incluimos en el módulo de cálculo las funciones necesarias
para gestionar las sombras proyectadas sobre el edificio.
Incluimos en los paneles de definición de envolvente la op-
ción de asignar un perfil de sombras previamente creado,
sólo en los elementos que se ven afectados por la influencia
de sombras.
Figura 106. Diagrama de clases de la aplicación, ampliación
menuObstaculosRemotoswxframe ayudaObstaculos

X
217
Incorporación del módulo “librerías de materiales
y cerramientos”
Hasta el momento el usuario puede definir los cerramientos de la envolvente tér-
mica de forma conocida o estimada. La incorporación de este módulo permitirá al
usuario final definir los cerramientos por las capas de materiales que los compo-
nen y así conseguir una mayor precisión. Por un lado debemos crear una base de
datos de materiales que el programa incluirá por defecto y que el usuario podrá
gestionar incorporando nuevos materiales. Por otro debemos dejar que el usuario
defina capas de materiales que compongan un cerramiento. Una vez el usuario ha
creado una composición de cerramiento en el nuevo módulo, la aplicación debe
dar opción de asignar dicha composición a los cerramientos que componen la
envolvente térmica.
Figura 107. Diagrama casos de uso del módulo de librerías de materiales y cerra-
mientos
Borrar material
Borrar composición
de cerramiento
Gestionar cerramientos
extend
Modificar composición
de cerramiento
Añadir composición
de cerramiento
Definir refrigeraciónAsignar composición a
elemento de envolvente
Añadir
nuevo material
Modificar materialGestionar materiales
extend
include
Personal involucrado e intereses: el técnico certificador que desea gestionar la
composición de los cerramientos del edificio.
Precondiciones: el técnico certificador debe conocer la composición de los cerra-
mientos que desea crear así como las características de los materiales que forman
la composición.

218
Guías IDAE
Poscondiciones: el sistema guarda los materiales que el usuario necesita y las
composiciones que realice permitiendo su posterior asignación a los cerramientos
que forman la envolvente térmica.
Flujo básico:
• Administrar los materiales necesarios.
• Realizar la composición del cerramiento.
• Asignar la composición desarrollada.
Tratar de modificar o borrar los materiales que el programa incorpora por defecto.
Gestionar materiales
Figura 108. Diagrama de secuencia para la gestión de materiales
wxFrame
3: mostrar opciones
gestión de materiales ()
1: petición gestionar materiales ()
2: gestionar materiales ()
menuMateriales
Gestionar cerramientos
Figura 109. Diagrama de secuencias para la gestión de cerramientos
BDmateriales
1: petición gestionar
cerramientos ()
2: gestionar
cerramientos ()
4: materiales
disponibles ()
5: mostrar opciones
gestión cerramientos ()
wxFrame
menu
Cerramientos
3: petición
materiales disponibles ()

X
219
Añadir nuevo material
Figura 110. Diagrama de secuencias para añadir un nuevo material
menuMateriales
1: introducción datos y petición ()
BDmateriales
2: comprobarDatos ()
3: True: guardarMaterial ()
4: mostrar nuevo material ()
5: False: Mensaje error ()
Modificar material
Figura 111. Diagrama de secuencias para la modificación de materiales
menuMateriales
1: seleccionar material ()
BDmateriales
5: True: modiﬁcar material ()
6: mostrar material ()
7: False: Mensaje Error ()
3: modiﬁcación datos
y petición ()

220
Guías IDAE
Borrar material
Figura 112. Diagrama de secuencias para borrar materiales
menuMateriales
1: seleccionar material ()
BDmateriales
4: borrar material ()
3: petición borrar ()
Añadir composición de cerramiento
Figura 113. Diagrama de secuencias para añadir la composición de un cerramiento
1: introducción datos
y petición ()
3: True: guardar
composición ()
5: mostrar composición ()
6: False: Mensaje error ()
wxFrame
menu
Cerramientos
BDmateriales
4: actualizar
composiciones
disponibles ()

X
221
Modificar composición de cerramiento
Figura 114. Diagrama de secuencias para modificar la composición de cerramientos
BDcerramientosmenuCerramientos
3: modiﬁcación datos y petición ()
1: seleccionar composición ()
5: True: modiﬁcar composición ()
Borrar composición de cerramiento
Figura 115. Diagrama de secuencias para borrar la composición de cerramientos
3: petición borrar
composición ()
wxFrameBDcerramientos
menu-
Cerramientos
1: selección composición ()
2: mostrar
composición ()
4: borrar
composición ()
5: actualizar
composiciones
disponibles ()

222
Guías IDAE
Desarrollo de la base de datos para gestionar el módulo
Los materiales deben estar asociados al grupo al que pertenecen dando la posi-
bilidad al usuario de crear nuevos materiales sobre los grupos ya existentes, e
incluso crear sus propios grupos nuevos asociando al menos un material por grupo.
Sobre los materiales nos interesa conocer su nombre, espesor, conductividad, fac-
tor de resistencia al vapor de agua, densidad, calor específico… Los cerramientos
se componen de capas de materiales en un determinado orden y de un espesor
específico en cada capa. Cada cerramiento está formado por al menos una capa
de un material y de ellos necesitamos conocer su nombre, valor de transmitancia
térmica y densidad.
Sabiendo esto, el modelo relacional de la base de datos nos queda:
Figura 116. Modelo relacional de la base de datos para gestionar el módulo
NOMBRE VARCHAR (45)
TRANS_TERMICA DECIMAL (5)
PESOM2 DECIMAL (5)
cerramiento
Indexes
material_NAME VARCHAR (45)
cerramiento_NOMBRE VARCHAR (45)
ORDEN INT
THICKNESS DECIMAL (5)
COMPONE
Indexes
NAME VARCHAR (45)
THICKNESS DECIMAL (5)
CONDUCTIVITY DECIMAL (5)
DENSITY DECIMAL (5)
SPECIFIC_HEAT DECIMAL (5)
VAPOUR_PF DECIMAL (5)
IMAGE VARCHAR (45)
TYPE VARCHAR (1)
GRUPO_NAME VARCHAR (45)
material
Indexes
NAME VARCHAR (45)
IMAGE VARCHAR (45)
TYPE VARCHAR (1)
GRUPO
Indexes

X
223
Clases e implementación del módulo “librería de materiales
y cerramientos”
menuCerramientos
Figura 117. Clase menuCerramientos

Cuadro de diálogo con todo lo necesario para que el
usuario gestione las composiciones de los cerramien-
tos del proyecto a partir de los materiales disponibles
en la base de datos.
“wx, os, sys, re, tempfile”.

224
Guías IDAE
menuMateriales
Figura 118. Clase menuMateriales

Ventana para que el usuario gestione la base de
datos de materiales que forman las composiciones
de cerramientos.
El usuario podrá añadir nuevos materiales a la base
de datos así como modificar y borrar los materiales
que haya creado, nunca los que incluye la aplicación
por defecto.
El atributo “vistaMateriales” de la clase “wx.TreeCtrl”
muestraentodomomentolosmaterialesdisponibles.
tación: “wx, os, sys, re”.
La librería “BDCerramientos” incorpora las funcio-
nes necesarias para gestionar la base de datos de
composición de cerramientos.
La librería “creaBD” incorpora las funciones necesa-
rias para gestionar la base de datos de materiales.
Incorporamos en la clase “wxFrame” nuevos ele-
mentos al menú para tener acceso a las ventanas de
gestión de materiales y composición de cerramien-
tos así como el argumento “listadoCerramientos”
para tener disponibles las composiciones definidas
por el usuario.
Incorporamos en los paneles de definición de cerramientos de la envolvente los
campos necesarios para que el usuario les pueda asignar una composición de
cerramiento previamente creada.
Figura 119. Diagrama de clases del módulo librería de materiales y cerramientos
wxFrame
BDCerramientos menuCerramientos menuMateriales creaBD

X
225
Incorporación del módulo “librerías de vidrios y marcos”
Hasta el momento el usuario puede definir los huecos de la envolvente térmica de
forma conocida o estimada. La incorporación de este módulo permitirá al usuario
final definir las ventanas por los vidrios y marcos que las componen. Debemos
crear la base de datos para guardar las propiedades de los vidrios y marcos y
permitir que el usuario gestione dicha base de datos. Además debemos incluir
la opción en el panel de definición de huecos para que el usuario incorpore los
objetos de la librería.
Figura 120. Diagrama casos de uso del módulo librerías de vidrios y marcos
Borrar vidrio
Borrar marco
Gestionar marcos
extend
Técnico Certificador Modificar marco
Añadir marco
Definir refrigeraciónAsignar vidrio y
marco a hueco
Añadir vidrio
Modificar vidrioGestionar vidrios
extend
vidrios y marcos que componen las ventanas del edificio en estudio.
Precondiciones: el técnico certificador debe conocer las características de los
vidrios y marcos del edificio en estudio.
Poscondiciones: el sistema guarda los vidrios y marcos que el usuario realiza
permitiendo su posterior asignación a los huecos del edificio en estudio.
Flujo básico:
• Gestionar los vidrios.
• Gestionar los marcos.
• Asignar a los huecos los vidrios y marcos.

226
Guías IDAE
Tratar de modificar o borrar los vidrios o marcos que el programa incorpora por
defecto.
Gestionar vidrios
Figura 121. Diagrama de secuencias para la gestión de vidrios
menuVidriosMarcoswxFrame
2: gestionar vidrios ()
1: petición gestionar vidrios ()
3: mostrar opciones
gestión vidrios ()
Gestionar marcos
Figura 122. Diagrama de secuencias para gestionar marcos
menuVidriosMarcoswxFrame
2: gestionar marcos ()
1: petición gestionar marcos ()
3: mostrar opciones
gestión marcos ()

X
227
Añadir vidrio
Figura 123. Diagrama de secuencias para añadir vidrio
BDVidriosmenuVidriosMarcos
4: mostrar nuevo vidrio ()
3: True: guardarVidrio ()
Modificar vidrio
Figura 124. Diagrama de secuencias para modificar vidrio
2: mostrar vidrio ()
1: seleccionar vidrio ()
5: True: modiﬁcar vidrio ()

228
Guías IDAE
Borrar vidrio
Figura 125. Diagrama de secuencias para borrar vidrio
1: seleccionar vidrio ()
4: borrar vidrio ()
Añadir marco
Figura 126. Diagrama de secuencias para añadir marco
BDMarcosmenuVidriosMarcos
4: mostrar nuevo marco ()
3: True: guardarMarco ()

X
229
Modificar marco
Figura 127. Diagrama de secuencia para modificar marco
2: mostrar marco ()
6: mostrar marco ()
1: seleccionar marco ()
5: True: modiﬁcar marco ()
Borrar marco
Figura 128. Diagrama de secuencias para borrar marco
2: mostrar marco ()
1: seleccionar marco ()
4: borrar marco ()
Para el correcto funcionamiento de este módulo debemos generar las tablas de la
base de datos necesarias para gestionar los vidrios y los marcos. Comenzando por
los vidrios diremos que cada vidrio pertenece únicamente a un grupo y que a un
grupo debe pertenecer al menos un vidrio. Sobre los grupos de vidrios queremos

230
Guías IDAE
conocer el nombre, que será único, y el tipo (U= usuario, C= por defecto). Sobre
los vidrios conocemos su nombre (único), el factor solar, la U del vidrio y el tipo
(U= usuario, C= por defecto).
Por otro lado encontramos los marcos que al igual que los vidrios, se encuentran
organizados en grupos y de los que conocemos su nombre (único), la absortividad,
la U del marco y su tipo (U= usuario, C= por defecto). Por lo que el modelo relacional
de las nuevas tablas queda:
Figura 129. Modelo relacional de la base de datos para gestionar el módulo
NAME VARCHAR (45)
ABSORTIVIDAD DECIMAL (5)
UMARCO DECIMAL (5)
TYPE VARCHAR (1)
grupoMarco_NAME VARCHAR (45)
marco
Indexes
NAME VARCHAR (45)
TYPE VARCHAR (1)
grupoMarco
Indexes
NAME VARCHAR (45)
UVIDRIO DECIMAL (5)
FACTORSOLAR DECIMAL (5)
TYPE VARCHAR (1)
grupoVidrio_NAME VARCHAR (45)
vidrio
Indexes
NAME VARCHAR (45)
TYPE VARCHAR (1)
grupoVidrio
Indexes
Clases e implementación del módulo “librería de vidrios y marcos”
menuVidriosMarcos
Figura 130. Clase menuVidriosMarcos

Ventana que integra todo lo necesario para que el usuario
gestione las bases de datos de vidrios y marcos.
El usuario podrá definir nuevos vidrios y marcos,borrarlos
y modificarlos. No podrá borrar o modificar los objetos de
las librerías que incluye el programa por defecto.
“wx, os, sys”.
La librería “creaBD” incorpora las funciones necesarias
para gestionar las bases de datos de vidrios y marcos.
Incorporamos en la clase “wxFrame” un nuevo elemento al
menú para tener acceso a la ventana de gestión de vidrios
y marcos, así como el argumento “libreriaVidriosMarcos”
para tener disponibles los objetos de la librería que el
usuario decida incorporar al proyecto.
Incorporamos en el panel de definición de huecos de la
envolvente los campos necesarios para que el usuario les
pueda asignar un vidrio y un marco de la librería.

X
231
Figura 131. Diagrama de clases del módulo librería de vidrios y marcos
wxFrame
creaBDmenuVidriosMarcos
Incorporación del módulo “librería de puentes térmicos”
Hasta el momento el usuario puede definir los puentes térmicos de la envolvente
térmica de forma conocida o por defecto. La incorporación de este módulo permi-
tirá al usuario final definir los puentes térmicos seleccionándolos de una amplia
librería. Debemos crear la base de datos para guardar las propiedades de los
puentes térmicos y permitir que el usuario gestione dicha base de datos. Además
debemos incluir la opción en el panel de definición de puentes térmicos para que
el usuario incorpore los objetos de la librería.
Figura 132. Diagrama casos de uso del módulo librerías de puentes térmicos
Gestionar puentes térmicos
Asignar vidrio
y marco a hueco
Técnico
Certiﬁcador
Modiﬁcar puente térmico
Añadir puente térmico
Borrar puente térmico
extend
extend
extend
puentes térmicos del edificio en estudio.
Precondiciones: el técnico certificador debe conocer las características de los
puentes térmicos del edificio en estudio.

232
Guías IDAE
Poscondiciones: el sistema guarda los puentes térmicos que el usuario realiza
permitiendo su posterior asignación a los puentes térmicos del edificio en estudio.
Flujo básico:
• Gestionar los puentes térmicos.
• Asignar a los puentes térmicos de la envolvente objetos de la librería.
Tratar de modificar o borrar los puentes térmicos que el programa incorpora por
defecto.
Gestionar puentes térmicos
Figura 133. Diagrama de secuencias para la gestión de puentes térmicos
menuPTwxFrame
2: gestionar puentes térmicos ()
1: petición gestionar puentes térmicos ()
3: mostrar opciones gestión
puentes térmicos ()
Añadir puente térmico
Figura 134. Diagrama de secuencias para añadir un puente térmico
BDPTmenuPT
4: mostrar PT ()
3: True: guardarPT ()

X
233
Modificar puente térmico
Figura 135. Diagrama de secuencias para modificar un puente térmico
BDPTmenuPT
2: mostrar puente térmico ()
6: mostrar PT ()
1: seleccionar puente térmico ()
5: True: modiﬁcarPT ()
Borrar puente térmico
Figura 136. Diagrama de secuencias para borrar un puente térmico
BDPTmenuPT
2: mostrar puente térmico ()
1: seleccionar puente térmico ()
4: borrarPT ()
Los datos característicos de los puentes térmicos que deseamos conocer son su
nombre (que será único), la fi asociada, la imagen asociada y el tipo (U= usuario,
C= por defecto). Estos puentes térmicos pertenecen a un grupo y a un tipo de fa-
chada. Los grupos de puentes térmicos almacenan su nombre y tipo (U= usuario,

234
Guías IDAE
C= por defecto) al igual que los tipos de fachada. Un tipo de fachada puede perte-
necer a un grupo o varios, al igual que un grupo puede estar compuesto al menos
de un tipo de fachada.
Sabiendo esto, el modelo relacional de las nuevas tablas queda:
Figura 137. Modelo relacional de la base de datos para la gestión de módulos
NAME VARCHAR (45)
FI DECIMAL (5)
IMAGE VARCHAR (45)
TYPE VARCHAR (1)
grupoPT_NAME VARCHAR (45)
tipoFachada_NAME VARCHAR (45)
puenteTermico
Indexes
NAME VARCHAR (45)
TYPE VARCHAR (1)
grupoPT
Indexes
NAME VARCHAR (45)
TYPE VARCHAR (1)
tipoFachada
Indexes
grupoPT_NAME VARCHAR (45)
tipoFachada_NAME VARCHAR (45)
fachadaGrupo
Indexes
Clases e implementación del módulo “librería de puentes térmicos”
menuPT
Figura 138. Clase menuPT

Ventana que integra todo lo necesario para que el usuario
gestione la base de datos de puentes térmicos.
El usuario podrá definir nuevos puentes térmicos, borrar-
los y modificarlos. No podrá borrar o modificar los objetos
de la librería que incluye el programa por defecto.
“wx, os, sys, re”.
La librería “creaBD” incorpora las funciones necesarias
para gestionar las bases de datos de puentes térmicos.
Incorporamos en la clase “wxFrame” un nuevo elemento al menú para tener acceso
a la ventana de gestión de vidrios y marcos.

X
235
Incorporamos en el panel de definición de puentes térmicos de la envolvente la
opción de acceder a la librería para cargar el puente térmico que desee.
Figura 139. Diagrama de clases del módulo librería de puentes térmicos
wxFrame
CreaBDmenuPT

237
Apéndice III.
Acerca de este proyecto
Este procedimiento ha sido desarrollado en el marco del concurso público convo-
cado por el Instituto para la Diversificación y el Ahorro de la Energía (IDAE), para
la “Contratación de Procedimientos para la certificación energética de edificios
existentes” (contrato nº 11261.01b/09). La UTE formada por MIYABI y el Centro
Nacional de Energías Renovables (CENER) resultó adjudicataria del mismo y ha
desarrollado el procedimiento simplificado CE3
X para la certificación energética
de edificios existentes de vivienda, pequeño y mediano terciario así como gran ter-
ciario, conforme a las disposiciones del proyecto de Real Decreto de certificación
energética de edificios existentes. El proyecto ha estado dirigido por:
• Miguel Ángel Pascual Buisán, como director del proyecto.
• Inés Díaz Regodón, como responsable de arquitectura.
• Edurne Zubiri Azqueta, como responsable de ingeniería.
• Francisco Javier Tirapu Francés, como responsable de software.
El equipo de trabajo también ha estado formado por:
• MIYABI:
– Carlos Novoa Iraizoz
– Javier Martínez Cacho
– María Fernández Boneta
– Paula Juanotena García
– Jacobo Baselga Elorz
– Ion Irañeta López de Dicastillo
– Juan Frauca Echandi
– Iñigo Idareta Erro
• Centro Nacional de Energías Renovables (CENER).Departamento de Energética
Edificatoria:
– Florencio Manteca González
– Marta Sampedro Bores
– Fernando Palacín Arizón
– Francisco Serna Lumbreras
– Javier Llorente Yoldi
– Ana Azcona Arraiza
– David Malón Canento
– Edurne Estancona Aldecoa-Otalora

238
Guías IDAE
Además, ha contado con la participación de las siguientes instituciones en la rea-
lización de los test de usuario:
Asociación Nacional de Fabricantes de Materiales Aislantes (ANDIMAT), Asociación
Española de Climatización y Refrigeración (ATECYR), Societat Orgànica (Barcelona),
Instituto Valenciano de la Edificación (IVE), Agència de l’Habitatge de Catalunya,
Consejería de Industria del Gobierno de Navarra, Sociedad Municipal Zaragoza
Vivienda (SLU), ISE Andalucía-Consejería de Educación de la Junta de Andalucía,
D.G. Arquitectura y Vivienda de la Junta de Extremadura, Consejo General de Cole-
gios Oficiales de Ingenieros Industriales, Consejo General de la Ingeniería Técnica
Industrial, European Climate Fondation, Asociación Sostenibilidad y Arquitectura
(ASA), Agencia de Gestión de la Energía de la Región de Murcia (ARGEM), Insti-
tuto Tecnológico de Galicia (ITG), Centro Politécnico Superior de la Universidad
de Zaragoza, Universidad de la Salle (Barcelona), Escuela Técnica Superior de
Arquitectura de la Universidad de Las Palmas de Gran Canaria, Escuela Técnica
Superior de Arquitectura de la Universidad de Sevilla, Escuela Técnica Superior de
Arquitectura de la Universidad de Navarra, Escuela Técnica Superior de Ingenieros
Industriales de la Universidad Politécnica de Madrid, Centro de Investigación de
Recursos y Consumos Energéticos-Fundación CIRCE, Centro Nacional Integrado
de Formación en Energías Renovables (CENIFER), Fundación para la Investigación
y Difusión de la Arquitectura en Sevilla (FIDAS)-Colegio de Arquitectos de Sevilla,
Colegio de Arquitectos Vasco-Navarro, Colegio de Arquitectos Técnicos de Navarra,
Colegio Oficial de Ingenieros Industriales de Navarra, Colegio Oficial de Ingenieros
Técnicos Industriales de Navarra, Colegio Oficial de Arquitectos de Madrid, Escuela
Superior de Arquitectura de la Universidad Europea de Madrid, así como numerosos
profesionales que a título personal y de forma desinteresada han colaborado en la
evaluación de los procedimientos.

IDAE: Calle Madera 8, 28004, Madrid, Telf.: 91 456 49 00
Fax: 91 523 04 14, mail: comunicacion@idae.es, www.idae.es

Manual fundamentos tecnicos_ce3_x_05

Más contenido relacionado

La actualidad más candente (13)

Similar a Manual fundamentos tecnicos_ce3_x_05 (20)

Más de leiramanuel (9)

Manual fundamentos tecnicos_ce3_x_05
