Introducción a
Pro/ENGINEER® Wildfire® 5.0
Import DataDoctor™

Guía de iniciación al proceso de trabajo

Copyright © 2009 Parametric Technology Corporation y sus filiales. Todos los
derechos reservados.
Los manuales del usuario y de formación y la documentación relacionada de Parametric
Technology Corporation y de sus filiales (conjuntamente "PTC") están protegidos por las
leyes de propiedad intelectual de los Estados Unidos y de otros países, y se proporcionan
bajo un convenio de licencia que restringe su copia, divulgación y utilización. PTC otorga
al usuario titular de la licencia de software el derecho a realizar copias impresas de esta
documentación, si se proporciona en formato electrónico, pero únicamente para uso
interno/personal y de acuerdo con el convenio de licencia que regula la utilización del
software pertinente. Cualquier copia realizada bajo esta premisa deberá incluir la
información del Copyright de PTC, así como otras notificaciones de patentes
proporcionadas por PTC. Queda prohibida la copia del material de formación sin permiso
previo y por escrito de PTC. No está permitida la modificación, transferencia, divulgación
ni conversión de esta documentación a ningún formato, incluyendo medios electrónicos, ni
su transmisión o difusión pública por ningún medio, sin permiso previo y por escrito de
PTC, que no autoriza la realización de copias para estos fines.

Los datos aquí contenidos sólo tienen validez informativa, están sujetos a modificación sin
notificación y no deben considerarse una garantía ni un compromiso por parte de PTC.
PTC no asume ninguna responsabilidad por los errores o imprecisiones que pueda
contener este documento.

El software que se describe en este documento se proporciona únicamente bajo licencia
escrita, contiene importantes secretos comerciales e información patentada, y está
protegido por leyes de propiedad intelectual en Estados Unidos y en otros países. No está
permitida la copia ni la distribución de este software de ninguna forma o por cualquier
medio, ni su divulgación a terceros o su utilización de ningún modo que no se haya
contemplado en el convenio de licencia del software, sin permiso previo y por escrito de
PTC.

LA UTILIZACIÓN NO AUTORIZADA DEL SOFTWARE O DE SU DOCUMENTACIÓN
PUEDE DAR LUGAR A ACCIONES LEGALES POR DAÑOS Y PERJUICIOS. PTC
considera la piratería de software un delito, y obrará con los infractores en consecuencia.
PTC no tolera la piratería de sus productos de software; y perseguirá (civil y penalmente) a
los infractores con todos los medios legales a su alcance, incluidos los medios de vigilancia
públicos y privados. Asimismo, PTC utiliza tecnologías de supervisión y búsqueda de
datos para obtener y transmitir datos sobre usuarios de copias ilegales del software. Esta
recopilación de datos no se realiza con los usuarios de software con licencias legales
proporcionadas por PTC y sus distribuidores autorizados. Si usted está utilizando una
copia ilegal de nuestro software y no consiente en la recopilación y transmisión de dichos
datos (incluida la transmisión a los EEUU), deje de utilizar la versión ilegal y póngase en
contacto con PTC para obtener una copia con licencia legal.

Para obtener información importante sobre el copyright, las marcas comerciales, las
patentes, las licencias y la recopilación de datos: Para los productos Windchill, seleccione
Acerca de Windchill, en la parte inferior de la página del producto. Para los productos
InterComm, en la página principal de la ayuda, pulse en el vínculo Copyright 20xx. Para
otros productos, pulse en Ayuda > Acerca de en el menú principal del producto.

DERECHOS RESTRINGIDOS DEL GOBIERNO DE ESTADOS UNIDOS
En conformidad con FAR 12.212(a)-(b) (OCT’95) o DFARS 227.7202-1(a) y 227.7202-3(a)
(JUN’95), este documento y el software aquí descritos se consideran "Commercial
Computer Documentation and Software" y se proporcionan al gobierno de EE.UU.
únicamente bajo una licencia comercial restringida. En el caso de adquisiciones anteriores a
las cláusulas previamente mencionadas, la utilización, duplicación o divulgación por parte
del Gobierno está sujeta a las restricciones especificadas en el subapartado (c)(1)(ii) de los
derechos en "Technical Data and Computer Software Clause" de DFARS 252.227-7013
(OCT’88) o en "Commercial Computer Software-Restricted Rights" de FAR
52.227-19(c)(1)-(2) (JUN’87), según corresponda. 01162009

Parametric Technology Corporation, 140 Kendrick Street, Needham, MA 02494,
EE.UU.

Contenido

Introducción
Audiencia xi
Amplitud y propósito xi

Capítulo 1 Conceptos de Import DataDoctor
Antes de comenzar 1-2
Reparación basada en tareas 1-2
Precisión de la importación 1-3
Introducción a la interfaz de usuario 1-3
El objetivo de la edición de la definición 1-4
Árbol de estructura geométrica y topológica 1-5
Modos de Import DataDoctor 1-5
Opciones de visualización 1-6
Barra de herramientas Modo 1-7
Barra de herramientas Reparar 1-7
Barra de herramientas Modificar 1-8
Barra de herramientas Función 1-8

Capítulo 2 Uso del modo de reparación: reparaciones
básicas
Proceso de trabajo genérico de la tarea de reparación 2-2
Importación del modelo 2-2
Definición de la visualización del modelo 2-3
Inicio de Import DataDoctor 2-3

v

Uso del árbol GTS 2-4
Eliminación de superficies coincidentes 2-4
Activación de la geometría para reparación 2-6
Activación de superficies y visualización de ala
mbres y vértices 2-6
Desactivación de la geometría 2-8
Activación de componentes y visualización de ala
mbres y vértices 2-9
Selección y activación de superficies padre de alambres 2-10
Definición de los filtros de selección para elegir los
alambres 2-10
Congelación del componente 2-11
Búsqueda, definición y reparación de brechas 2-11
Búsqueda automática de brechas 2-11
Determinación de las brechas por defecto 2-12
Cierre de las brechas 2-13
Definición manual de brechas 2-13
Cierre de las brechas 2-14
Uso de la herramienta Cerrar (Close) 2-15
Razones para añadir brechas a los modelos de
alambres 2-15
Identificación de astillas 2-16
Verificación de los defectos de geometría en el modelo 2-17
Configuración de los diagnósticos o de las
verificaciones de geometría 2-18
Diagnósticos o verificaciones de geometría 2-18
Uso de la herramienta Correspondencia
(Match) para reparar el modelo de alambres
no satisfechos 2-19
Uso de la Herramienta de reparación para
reparar la tangencia no satisfecha 2-20
Adición de superficies faltantes 2-22
Combinación de las superficies 2-23
Definición del atributo sólido para la función de
importación 2-24
Resumen 2-24

vi Introducción a Import DataDoctor

Capítulo 3 Uso del modo de reparación: reparaciones
avanzadas
Reparación de la superficie lateral 3-2
Sustitución de la arista de límite 3-3
Reemplazo de la superficie faltante 3-4
Ocultar y borrar curvas UV 3-6
Resumen 3-6

Capítulo 4 Uso del modo de modificación
Alineación de la superficie superior 4-2
Modificación de la superficie para coincidir con el modelo 4-5

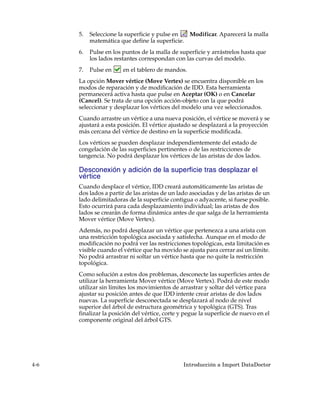

Desconexión y adición de la superficie tras
desplazar el vértice 4-6
Búsqueda de las brechas restantes 4-7
Reparación del modelo 4-7

Capítulo 5 Uso del modo de función
Adición de la superficie faltante 5-2
Conversión de las superficies en una pseudofunción Cilindro
(Cylinder) 5-3
Conversión de superficies en una función de extrusión 5-4
¿Es lo mismo combinar que contraer y combinar la
geometría? 5-5
Eliminación de la geometría 5-7
Transformación del nodo de extrusión 5-8
Resumen 5-9

Capítulo 6 Sugerencias y técnicas
Cálculo de la amplitud dem una reparación 6-2
Acerca de la congelación de superficies 6-3
Acerca de la descongelación de superficies 6-3
Definición de brechas 6-3
Corrección de discrepancias geométricas 6-4
Tratamiento de resultados de reparación incorrectos 6-4
Modo de modificación 6-5

Contenido vii

Capítulo 7 Procedimientos de reparación y análisis del
Solucionador de problemas
Reparaciones basadas en el uso deseado 7-2
Superficies erróneas 7-4
Resolución de superficies erróneas 7-5
Aristas de dos lados erróneas 7-8
Curvas de alambre erróneas 7-9
Aristas teseladas de manera incorrecta 7-11
Bucles pequeños de aristas de un lado 7-13
Aristas cortas de un lado 7-16
Vértices erróneos 7-18
Alambres no satisfechos 7-20
Tangencia no satisfecha 7-21
Brechas no añadidas a los alambres 7-22
Aristas casi tangentes 7-23
Superficies pequeñas 7-23
Superficies estrechas 7-24

Capítulo 8 Asignación de procesos de reparación en todas
la versiones
Desplazamiento de aristas para cerrar brechas amplias 8-2
Pro/ENGINEER Wildfire 3.0 y versiones anteriores 8-2
Pro/ENGINEER Wildfire 4.0 y versiones posteriores 8-2
Eliminación de los vértices adicionales 8-3
Corrección de vértices 8-6
Enderezamiento de aristas 8-7
Edición de límites 8-9
Inversión de laterales de superficies 8-11
Técnica de superposición 8-13

viii Introducción a Import DataDoctor

Comentarios finales 8-14

Capítulo 9 Obtención de soporte
Centro de ayuda de Pro/ENGINEER 9-2
Centro de recursos de Pro/ENGINEER 9-2
Soporte técnico de PTC 9-2
Servicios de formación de PTC 9-3
Comunidad de usuarios de Pro/ENGINEER 9-4

Contenido ix

Introducción

La guía de formación Introducción a Pro/ENGINEER Wildfire 5,0 Import
DataDoctor es una introducción que muestra el modo de reparar la
geometría de modelos importados a Pro/ENGINEER desde orígenes
externos. Si sigue la serie completa de procedimientos, conocerá cómo
gestiona IDD la geometría importada y aprenderá las mejores prácticas
para una reparación rápida y eficaz.
Estos procedimientos introducen las técnicas básicas para utilizar
herramientas de IDD. Una vez que se haya familiarizado con ellos, podrá
reparar, modificar y caracterizar modelos heredados y externos. El
resultado final se ajustará sin problemas al diseño de Pro/ENGINEER
con el que esté trabajando.

Audiencia
Esta guía está destinada a diseñadores con cierta experiencia en el uso de
Pro/ENGINEER.

Amplitud y propósito
Esta guía no pretende ser un resumen completo de las técnicas de IDD. El
objetivo de los ejercicios es familiarizar al usuario con el proceso de
reparación que puede utilizar para agilizar la reparación de modelos. No
se mencionan muchas técnicas intermedias y avanzadas. Algunas
técnicas básicas se pasan por alto, con el fin de presentar el proceso de
trabajo completo a los nuevos usuarios de la manera más óptima.

xi

1
Conceptos de Import
DataDoctor

Una vez importado un modelo de pieza (o una pieza de un modelo de
conjunto importado) en la sesión de Pro/ENGINEER, utilice Import
DataDoctor para corregir la geometría, asegurar la uniformidad de
superficies, añadir restricciones, cerrar las brechas que no desee y ajustar
tangencias en las piezas importadas.
Esta guía presenta algunas técnicas de IDD muy usadas y necesarias para
reparar un modelo importado y convertirlo en un modelo de
Pro/ENGINEER. Una vez finalizados los ejercicios, debería poder
reparar, modificar y utilizar modelos externos en sus propios diseños.
Nota: Se asume que se domina Pro/ENGINEER. En esta guía sólo se
tratan procedimientos exclusivos de IDD.

1-1

Antes de comenzar
Import DataDoctor es una herramienta de reparación basada en tareas
diseñada para reparar, modificar o caracterizar la geometría importada.
Las herramientas de reparación se utilizan para reforzar la geometría o
para mejorar la calidad de las superficies y las aristas importadas. Las
herramientas de modificación admiten el desplazamiento, la sustitución y
la manipulación de la geometría existente dentro de la función de
importación. Las herramientas de función pueden convertir la geometría
no analítica en analítica, así como crear curvas y superficies dentro de la
función de importación.
Si aún no lo ha hecho, descargue el fichero IDD_Models.zip y extraiga
los modelos. El enlace al fichero comprimido (ZIP) y a esta guía se
encuentran en la misma página.

Reparación basada en tareas
El uso de la salida de flujo de los modelos importados determina el nivel
de reparación requerido. La comprensión del objetivo esperado de los
datos importados puede reducir en gran medida los esfuerzos de
reparación.
Los modelos importados constan de las siguientes categorías de uso:
• No son necesarias las reparaciones cuando los modelos importados
se utilizan principalmente para la estructura del producto, las
propiedades del modelo o la información sobre las propiedades de
masa asignadas. Un tejido importado puede representar una
concesión de espacio básica sin reparación.
• La geometría sólida se necesita para calcular las propiedades de masa
o es recomendable para la creación de planos. Se pueden ignorar las
verificaciones de geometría informativas o de avisos.
• Las superficies de calidad alta se necesitan para los diseños de
componentes mecanizados, de colada o moldeados y para otra
aplicación de salida de flujo. Deberá tratar los avisos y, en
determinados casos, las verificaciones de geometría informativas.

1-2 Introducción a Import DataDoctor

Precisión de la importación
La configuración utilizada durante la importación puede influir en los
resultados. La configuración de la precisión juega un papel importante en
la calidad de la geometría importada. El uso de precisión relativa durante
la importación puede producir una geometría de importación de mejor
calidad que el uso de valores de precisión recomendados por la empresa.
Pro/ENGINEER puede ajustar la precisión durante la importación a la de
los ficheros de terceros para algunos formatos. Generalmente, el ajuste de
la precisión proporciona mejores resultados. Intente las importaciones
con las distintas opciones de precisión y seleccione el modelo de mejor
calidad. Cambie la precisión tras la importación si desea o necesita otro
valor distinto. La geometría de importación no se vuelve a generar y no se
verá afectada por el cambio de precisión tras la importación.

Introducción a la interfaz de usuario
Import DataDoctor sólo se encuentra disponible cuando una pieza de
Pro/ENGINEER importada previamente se encuentra presente en la
sesión y es el modelo activo.
Para acceder al entorno IDD:
1. En el árbol del modelo, pulse con el botón derecho del ratón en la
Función de importación (Import Feature) y, en el menú de accesos
directos, seleccione Editar definición (Edit Definition).
2. Pulse en Geometría (Geometry) > Import DataDoctor o en el icono
en la barra de herramientas situada a la derecha de la ventana
gráfica para acceder al entorno IDD.
Tienen lugar los siguientes cambios:
• El árbol de estructura geométrica y topológica (GTS) reemplaza al
árbol del modelo de Pro/ENGINEER habitual.
• Se añaden a la barra de menús los menús IDD y Editar (Edit) de IDD.
• La barra de herramientas Modo IDD aparece en el área de iconos
encima de la ventana gráfica.
• La barra Herramientas de IDD (reparación, modificación y función)
aparece en la parte derecha de la ventana gráfica.

Conceptos de Import DataDoctor 1-3

Interfaz de usuario de IDD

El objetivo de la edición de la definición
El objetivo de IDD es la definición de la geometría. Sin embargo, cuando
se vuelve a definir una función importada, varias opciones de geometría
estarán disponibles en los menús Geometría (Geometry) y Editar (Edit) y
en la barra de herramientas situada a la derecha de la ventana gráfica.
• Geometría (Geometry) > Recargar fichero (Reload File) o el icono
de la barra de tareas situada a la derecha de la ventana gráfica: recarga la
geometría desde un fichero nuevo como actualización de la función
importada. Es posible seleccionar las superficies que desee importar o
reemplazar.

• Geometría (Geometry) > Convertir geometría (Collapse Geometry)
o el icono de la barra de tareas situada a la derecha de la ventana
gráfica: convierte las funciones paramétricas, creadas en una sesión estándar
de Pro/ENGINEER, en la función de importación. Sólo se podrá convertir la
geometría no sólida paramétrica en la función de importación. Estas
funciones de Pro/ENGINEER pierden las propiedades paramétricas cuando
se convierten y se combinan en la geometría importada. Sin embargo,
conservarán las ID. de las funciones. Permanecerán combinadas en
Pro/ENGINEER cuando salga del entorno de IDD.

• Editar (Edit) > Propiedades de función (Feature Properties): abre el
cuadro de diálogo Propiedades (Properties) . Utilice la opción Crear
sólido (Make Solid) para definir las propiedades para convertir la función
importada en un sólido.


Árbol de estructura geométrica y topológica
El árbol de estructura geométrica y topológica es similar al árbol del
modelo de Pro/ENGINEER habitual. La geometría del modelo
importado (superficies, datos de referencia y otros tipos de geometría de
IDD) se agrupa en forma de conjuntos lógicos de nodos miembros. Cada
nodo viene identificado por un icono. Consulte la ayuda en línea de IDD
para obtener información acerca de la realización de muchas operaciones
habituales de IDD directamente en cada nodo miembro del árbol GTS,
entre las que se encuentran Ocultar (Hide), Activar (Activate), Combinar
(Merge), Excluir (Exclude), Cortar (Cut), Copiar (Copy), Pegar (Paste) y
Cambiar nombre (Rename).

Modos de Import DataDoctor
IDD es una herramienta basada en tareas. Proporciona opciones para
reparar y modificar la geometría importada y añadir pseudofunciones o
intención de diseño con aspecto de funciones.
Por lo tanto, IDD ofrece los siguientes modos de reparación, modificación
y función de la geometría importada. Cada modo es, esencialmente, un
conjunto de herramientas que realizan procesos cada vez más complejos
de análisis, conversión y manipulación de datos externos importados.
Pulse con el botón derecho del ratón en el modelo y acceda a estos modos
en el menú de accesos directos o seleccione los iconos correspondientes
en la barra de herramientas de IDD.
• Modo de reparación ( ): encuentra y quita superficies afectadas por
brechas y astillas, añade curvas UV y permite la edición de alambres
y las reparaciones automáticas basadas en modelos de alambres
definidos por el usuario. Ofrece filtros de selección para los datos
geométricos y opciones de visualización para alambres, vértices y
tangencia.
• Modo de modificación ( ):: modifica las curvas y superficies
individuales y reemplaza las aristas de un lado. Seleccione este modo
si la intención de diseño es modificar la geometría importada y no la
de reparar la geometría.
Nota
Estarán disponibles opciones como Reemplazar (Replace),
Extrapolar (Extrapolate), Mover vértice (Move Vertex), Propiedades
matemáticas (Math Properties) y Modificar (Modify) en los modos
de reparación y de modificación. Estas opciones son necesarias para
la reparación, así como para la modificación de la geometría
importada.


• Modo de función ( ): convierte la geometría estática en geometrías
explícitas de procedimiento con propiedades modificables. Las
herramientas del modo de función convierten los tipos de geometría
existentes del modelo importado en pseudofunciones de IDD, como
Cilindro (Cylinder), Plano (Plane), Extrusión (Extrude) o Revolución
(Revolve). Este modo también permite cambiar las pseudofunciones
esbozar o dirección, así como recortar o extender, combinar o
intersectar, cerrar o quitar superficies. También es posible la
transformación mediante restricción o arrastre.

Opciones de visualización
Import DataDoctor ofrece las cuatro opciones de visualización siguientes:
• Restricciones de tangencia
• Superficies congeladas
• Restricciones de alambres
• Vértices
Estas condiciones se determinan durante la importación tomando como
base la geometría resultante. Por defecto, no se muestran en el modelo
cuando accede a Import DataDoctor, pero se pueden seleccionar cuando
sea necesario.
Las restricciones de tangencia son conexiones definidas de forma
topológica en los límites entre las superficies. Estas restricciones las
genera automáticamente el sistema por las aristas que son tangentes o
casi tangentes tras la importación. Las restricciones de tangencia
satisfechas se representan con flechas amarillas. Las flechas negras
representan restricciones de tangencia no satisfechas. La tangencia no es
necesaria para crear un modelo sólido pero puede ser recomendable para
utilizar el modelo más adelante.
Las superficies congeladas se muestran con un círculo blanco en el que se
encuentra la letra "F". El sistema congela las superficies con más de cuatro
aristas y no se pueden descongelar manualmente. También congela
automáticamente las superficies analíticas, pero puede decidir si desea
descongelarlas. Se pueden manipular los límites de las superficies
congeladas, pero las superficies en sí no pueden cambiar cuando están
congeladas.
Los vértices se crean entre los segmentos de líneas de los límites de las
superficies durante la importación. Cuando la opción de visualización
está activada, se muestran como puntos amarillos en el modelo.


Las restricciones de alambres son conexiones topológicas entre las aristas
de las superficies adyacentes. Estas conexiones se pueden definir en los
datos de origen y Pro/ENGINEER las puede importar. Se pueden crear
automáticamente cuando accede a Import DataDoctor o se pueden crear
manualmente. Las conexiones topológicas satisfechas son las aristas
unidas entre las dos superficies y aparecen como curvas de alambres
verdes. Las curvas de alambres negras representan las conexiones
topológicas no satisfechas o desconectadas. El alambre negro identifica
un taladro sin cerrar en el modelo.

Barra de herramientas Modo
Utilice la barra de herramientas Modo para acceder a modos y definir
opciones de visualización disponibles para visualizar el modelo de
alambre de reparación:
• : acceder al modo de reparación

• : acceder al modo de modificación

• : acceder al modo de función

• : mostrar la tangencia (sólo en modo de reparación)

• : mostrar los elementos congelados (sólo en modo de reparación)

• : mostrar los vértices (sólo en modo de reparación)

• : mostrar el modelo de alambres (sólo en modo de reparación)

Barra de herramientas Reparar
Utilice la barra de herramientas Reparar para acceder a herramientas
específicas de reparación:
• : añadir curva mediante la superficie de proyección/intersección

• : reemplazar

• : definir brecha o astilla

• : añadir o quitar de la visualización en alambre

• : combinar o dividir curvas

• : añadir o quitar tangencia

• : extrapolar o extender los límites no restringidos de las superficies

• : utilizar las propiedades matemáticas para editar las propiedades
de las superficies
• : modificar curvas y superficies


• : mover vértice
• : congelar o descongelar

• : reparar

Barra de herramientas Modificar
Utilice la barra de herramientas Modificar para acceder a herramientas
específicas de modificación de superficies y curvas:
• : curva esbozada

• : combinar o dividir alambre

• : extrapolar

• : propiedades matemáticas

• : modificar

• : mover vértice

• : alinear

• : transformar

• : reemplazar

Barra de herramientas Función
Utilice la barra de herramientas Función para acceder a herramientas
específicas de reparación:
• : esbozar curva

• : curva por puntos

• : mezcla de límites

• : definir brecha

• , , , : convertir en (plano, cilindro, revolución, extrusión)

• : cerrar

• : recortar

• : extender

• : combinar

• : desconectar


2
Uso del modo de
reparación:
reparaciones básicas
En este capítulo, importará un modelo y aprenderá a usar Import
DataDoctor, realizar reparaciones básicas y guardar el modelo como
modelo de Pro/ENGINEER de representación de límites de sólido
normal.
En este ejercicio:
• Importará y guardará un modelo externo o heredado (de un fichero
STEP).
• Activará la geometría antes de realizar las reparaciones.
• Buscará y reparará las posibles brechas con la Herramienta de
búsqueda y la herramienta Definir brecha (Define Gap).
• Utilizará el Solucionador de problemas para verificar los defectos de
geometría en el modelo.
• Añadirá una mezcla de límites para cerrar una abertura o una
superficie faltante.
Nota:
Al realizar los ejercicios de los capítulos 2 y 3, utilice una copia del
fichero de modelo original (basic_probs_w_slvr.stp) para cada
capítulo. Después de usar un determinado método para reparar una
brecha, ésta no podrá volver a repararse utilizando otro método
distinto.

2-1

Proceso de trabajo genérico de la tarea de
reparación
Esta sección proporciona un proceso de trabajo de alto nivel para la tarea
de reparación. Le ayudará a solucionar los casos comunes de reparación,
aunque no podrá realizar todas las tareas de reparación.
1. Acceda al entorno de IDD de Pro/ENGINEER.
2. Acceda al modo de reparación de IDD.
3. Organice los nodos del árbol de GTS.
4. Active un nodo del componente implícita o explícitamente.
5. Muestre los alambres, los vértices o el estado de congelación
mediante las opciones de visualización según sea necesario.
6. Congele el nodo del componente activo.
Nota
Puede activar el nodo del componente, utilizar las opciones de
visualización y congelar el nodo del componente en cualquier
momento durante la reparación. Estos pasos no se tienen que seguir
necesariamente en el mismo orden en que se describen en este
proceso de trabajo.
7. Configure el Solucionador de problemas y solucione los defectos de
geometría que haya identificado.
8. Salga de IDD.
9. Cree un sólido.

Importación del modelo
1. Pulse en Fichero (File) > Abrir (Open). Se abrirá el cuadro de diálogo
Abrir fichero (File Open).
2. Desplácese al directorio que contenga los modelos.
3. En la parte inferior derecha del cuadro de diálogo, seleccione Todos
los ficheros (*) (All Files (*)) en la lista Tipo (Type). El fichero
basic_probs_w_slvr.stp aparecerá en la lista de ficheros.
4. Pulse dos veces en el fichero o selecciónelo y pulse en Abrir (Open).
Se abrirá el cuadro de diálogo Importar modelo nuevo (Import New
Model).
5. Seleccione Pieza (Part) como Tipo (Type) y acepte el nombre por
defecto o escriba uno nuevo.


6. Pulse en Aceptar (OK). Se abrirá la ventana Información
(Information) y aparecerá el modelo en la ventana gráfica.
Nota
Para desactivar la ventana Información (Information), defina la
opción de configuración intf3d_show_import_log en no.
7. Cierre la ventana Información (Information).

Modelo de reparación básico

Brechas en el
modelo

Definición de la visualización del modelo
1. Muestre u oculte planos de referencia, ejes de referencia, puntos de
referencia, sistemas de coordenadas de referencia y elementos de
anotación según sea necesario para despejar el modelo durante la
reparación.
2. Defina la visualización del modelo en Modelo de alambres
(Wireframe) para que los errores de entidades geométricas resulten
más fáciles de ver.

Inicio de Import DataDoctor
1. En el árbol del modelo, pulse con el botón derecho del ratón en la
función de importación del modelo (el nombre por defecto es
Import Feature id xx ) y seleccione Editar definición (Edit
Definition) en el menú de accesos directos. Aparecerá el menú
Geometría (Geometry) en la barra de menús.
gráfica. Ya se encuentra en el entorno IDD. Aparecerán el árbol GTS y
los menús de IDD.

Uso del modo de reparación: reparaciones básicas 2-3

Uso del árbol GTS
En el siguiente ejemplo, la función de importación contiene una
agrupación lógica de superficies debajo de componente 251
(component 251). Esta agrupación se denomina componente y
corresponde a un tejido.

Nota
Cada tejido independiente de la función de importación aparece
como componente independiente en el árbol GTS.
A continuación, en el árbol se encuentra la superficie 242 (surface
242), que no se ha agrupado. Esta superficie no forma parte del tejido
principal. En este ejemplo, la superficie sencilla del árbol GTS es una
superficie coincidente (una superficie duplicada que está dispuesta sobre
otra superficie). Como es coincidente, no se usa en el modelo y debe
quitarse.

Eliminación de superficies coincidentes
Utilice la técnica Ocultar/Hacer visible (Hide/Unhide) descrita en los
pasos 1 a 4 para examinar rápidamente la geometría de los nodos
individuales en el árbol GTS. Siga los pasos 5 y 6 para quitar la superficie
coincidente.

Superficie
coincidente
que debe
quitarse


1. Pulse con el botón derecho del ratón en componente 251
(component 251) en el árbol GTS y seleccione Ocultar (Hide) en el
menú de accesos directos. componente 251 (component 251) y
sus superficies agrupadas se ocultan temporalmente.
2. Pulse con el botón derecho del ratón en superficie 242
(surface 242) y seleccione Ocultar (Hide) en el menú de accesos
directos. No hay nada visible ahora en la ventana gráfica.
3. Seleccione componente 251 (component 251) y superficie
242 (surface 242) en el árbol GTS. El modelo aparecerá en la
ventana gráfica como una malla roja, indicando que estas superficies
están ocultas.
4. Seleccione componente 251 (component 251) en el árbol GTS y
gire el modelo para ver la superficie por debajo de la superficie
242 (surface 242). Dado que ha verificado que existe una
superficie real en la función, podrá quitar la superficie 242
(surface 242).
Nota
Puede excluir el nodo de la superficie y colocarlo en la papelera de
exclusión en lugar de borrarlo. Pulse con el botón derecho del ratón
en superficie 242 (surface 242) y pulse en Excluir (Exclude)
en el menú de accesos directos o pulse en Editar (Edit) > Excluir
(Exclude) para excluir y desconectar la superficie 242 (surface
242) de la función importada y colocarla en el nodo del componente
de exclusión. Aunque esté oculta en la ventana gráfica cuando se
excluya, la superficie 242 (surface 242) se conservará en el
modelo.
5. Pulse con el botón derecho del ratón en superficie 242
(surface 242) en el árbol GTS y seleccione Borrar (Delete) desde
el menú de accesos directos.
6. En el árbol GTS, pulse con el botón derecho del ratón en
componente 251 (component 251) y, en el menú de accesos
directos, elija Hacer visible (UnHide). El modelo aparece en la
ventana gráfica, sin la superficie extra.


Activación de la geometría para reparación
Antes de llevar a cabo las reparaciones, seleccione y active la geometría
como un componente o un conjunto de superficies de un componente si
éste es grande. Por ejemplo, puede seleccionar y activar un conjunto de
superficies de componente 251 (component 251).
Al activar el componente 251 (component 251) o un conjunto de
superficies del componente 251 (component 251), se limitará la
amplitud de la reparación al área con la geometría defectuosa, evitando la
modificación de la geometría no asociada con el defecto. La activación del
componente 251 (component 251) o de las superficies dentro del
mismo también permitirá la visualización de alambres, vértices y
tangencia.
Nota
No se podrán seleccionar ni activar las superficies en los
componentes.

Activación de superficies y visualización de alambres y vértices
1. Pulse en el componente 251 (component 251) y amplíelo en el
árbol GTS.
2. Utilice CTRL + MAYÚS para seleccionar desde superficie 21
(surface 21) hasta superficie (surface 43).
3. Pulse con el botón derecho del ratón en las superficies seleccionadas
y pulse en Activar (Activate) desde el menú de accesos directos. Las
superficies seleccionadas mostrarán que están activadas del siguiente
modo:

4. Pulse en en la barra de herramientas de IDD para mostrar los
alambres.
5. Pulse en en la barra de herramientas de IDD para mostrar los
vértices.


6. Pulse en en la barra de herramientas de IDD para mostrar las
superficies congeladas. El modelo mostrará los alambres, los vértices
y las superficies congeladas sólo de las superficies activas, desde la
superficie 21 (surface 21) hasta la superficie 43
(surface 43), como se muestra a continuación. Las superficies
activas se muestran de color rosa en el modelo.

Nota
No se podrán mostrar los alambres, los vértices o los estados
congelados de las superficies inactivas del componente 251
(component 251). Deberá activar estas superficies para mostrar los
alambres, los vértices y los estados congelados.
7. Seleccione y active otro conjunto de superficies inactivas, desde la
(surface 73). Las superficies activadas recientemente, desde la
(surface 73), se añadirán a las superficies activadas en el paso 3,
tal y como se muestra a continuación.


Desactivación de la geometría
Pulse en Editar (Edit) > Undo: Activate o en Editar (Edit) > Desactivar
(Deactivate) para desactivar las superficies o el nodo del componente.
También podrá pulsar en Editar (Edit) > Redo: Activate o en
Editar (Edit) > Activar (Activate) para rehacer la activación del conjunto
de superficies o del nodo del componente.
1. Seleccione un subconjunto de superficies dentro del conjunto activo
de superficies como se muestra a continuación. Es decir, seleccione
desde la superficie 31 (surface 31) hasta la superficie 65
(surface 65) en el conjunto de superficies activas, que comprende
desde la superficie 21 (surface 21) hasta la superficie 73
(surface 73).

2. Pulse con el botón derecho del ratón en las superficies seleccionadas
y pulse en Desactivar (Deactivate) desde el menú de accesos directos.
Sólo el subconjunto seleccionado de superficies, desde la
(surface 65), estarán desactivadas mientras que las superficies no
seleccionadas para la activación permanecerán activas como se
muestra a continuación.


Activación de componentes y visualización de alambres y
vértices
1. Pulse con el botón derecho del ratón en el nodo del componente 251
(component 251) en el árbol GTS y pulse en Activar (Activate)
desde el menú de accesos directos.
2. Si se encuentra en el modo de modificación o de función de IDD,
pulse con el botón derecho del ratón en el modelo y pulse en Reparar
(Repair) desde el menú de accesos directos para cambiar al modo de
reparación.
3. Pulse en en la barra de herramientas de IDD para ver los
alambres como se muestra a continuación. Los alambres mostrados
en verde son alambres satisfechos mientras que los negros son no
satisfechos.


4. Pulse en en la barra de herramientas de IDD para ver los vértices
como se muestra a continuación.

5. Pulse en en la barra de herramientas de IDD para ver la
tangencia.

Selección y activación de superficies padre de alambres
1. Pulse con el botón derecho del ratón en un alambre del modelo.
2. Pulse en Seleccionar superficies padre (Select parent surfaces)
desde el menú de accesos directos. Las superficies padre del alambre
se seleccionan en el modelo y en el árbol GTS.
3. Pulse con el botón derecho del ratón en Activar (Activate) desde el
menú de accesos directos para activar las superficies padres del
alambre. Las superficies seleccionadas se muestran activadas en el
árbol GTS.

Definición de los filtros de selección para elegir los alambres
En el modo de reparación, active el nodo del componente o las superficies
del componente. Puede, a continuación, definir el filtro de selección para
elegir los alambres satisfechos y los no satisfechos, así como los alambres
con las condiciones de tangencia no satisfechas.
Las superficies, las aristas, las curvas y los datos de referencia componen
la otra geometría que se podrá seleccionar con el filtro de selección.
Cuando el filtro de selección se define como una geometría específica,
utilice la opción de selección Total o parcialmente dentro (Across box) en
la barra de menús de Pro/ENGINEER para seleccionar la geometría.
Defina un recuadro con la opción Total o parcialmente dentro (Across
box) para seleccionar una geometría que se encuentre total o
parcialmente dentro del recuadro definido.


Congelación del componente
1. Pulse con el botón derecho del ratón en componente 251
(component 251) en el árbol GTS.
2. Pulse en Congelar (Freeze) desde el menú de accesos directos o pulse
en Editar (Edit) > Congelar (Freeze).
La opción Congelar (Freeze) también está disponible como el icono
en la barra Herramientas de reparación.

Búsqueda, definición y reparación de brechas
Las aristas de las superficies pueden coincidir y, aún así, puede que las
superficies no se combinen en un solo tejido. Esto se debe a que no
disponen de conexiones topológicas. Dichas restricciones topológicas
causan brechas entre las superficies.
Las brechas entre las superficies se presentan como pares de límites de un
lado de los tejidos circundantes. Cada límite consta de una o varias aristas
de un lado de superficies. Por lo tanto, las brechas y las restricciones de
las conexiones topológicas, también conocidas como conexiones
topológicas no satisfechas, definen las condiciones de los límites.
En el modo de reparación, los alambres negros representan las aristas
desconectadas, identificadas como las conexiones topológicas no
satisfechas entre las superficies. Si una brecha es grande, se podrán ver
dos piezas de alambres negros. Los alambres verdes representan las
conexiones topológicas satisfechas.
Puede buscar las brechas automáticamente y seleccionarlas con la
Herramienta de búsqueda, o bien seleccionarlas manualmente desde el
modelo. Independientemente del modo en que determine las brechas que
hay que reparar, debe añadir las brechas seleccionadas al alambre para
cerrarlas.
Nota
Utilice los iconos de la visualización del modo de reparación para
definir la visualización en Modelo de alambres (Wireframe) para la
sección del modelo que se está reparando.

Búsqueda automática de brechas
Si usa la Herramienta de búsqueda para buscar y seleccionar brechas en
el modelo, no es necesario seleccionarlas individualmente en la ventana
gráfica. Utilice el valor de atributo de tamaño de brecha para definir las
reglas de búsqueda. La Herramienta de búsqueda muestra resultados
basados en la distancia de brechas que proporcione.


1. Seleccione en la barra de herramientas Visualización para acceder
al modo de reparación.
2. Pulse en en la barra de herramientas Editar. Se abrirá el cuadro de
diálogo Herramienta de búsqueda (Search Tool).
3. Seleccione Brechas (Gaps) en la lista Buscar (Look for).
4. Defina Valor (Value) en 1 y pulse en Buscar ahora (Find Now).
GAP0001 y GAP0002 aparecen en la lista Elementos encontrados
(Items Found). Estas brechas tienen un valor de 1.
Nota
La Herramienta de búsqueda no identifica ninguna brecha en el
modelo si mantiene el valor de brecha por defecto.
5. Seleccione estos dos elementos y pulse en el botón de flecha para
desplazarlos a la lista Elementos seleccionados (Selected Items).
6. Cierre el cuadro de diálogo Herramienta de búsqueda (Search Tool).
Las aristas seleccionadas aparecerán en rojo en la ventana gráfica,
como se muestra en la figura siguiente:

Brechas
seleccionadas
mediante la
Herramienta de
búsqueda

Nota
Asegúrese de activar la visualización en alambre de forma que pueda
ver qué brechas se han satisfecho (mostradas en verde) y cuáles se
han definido pero no satisfecho (mostradas en negro).

Determinación de las brechas por defecto
La Herramienta de búsqueda no identifica ninguna brecha en el modelo
si busca las brechas mediante la distancia de brecha por defecto. Esto se
debe a que el valor de brecha por defecto se utiliza para identificar y
corregir las brechas durante la importación y no existe ninguna brecha
con el valor de brecha por defecto en el modelo tras la importación.


Por lo tanto, para buscar las brechas en el modelo, deberá especificar un
valor mayor que la distancia de la brecha por defecto en la Herramienta
de búsqueda. Si la Herramienta de búsqueda no puede identificar
ninguna brecha visual, podrá utilizar la Herramienta de reparación
Definir brechas (Define Gaps) para definir manualmente dichas brechas.

Cierre de las brechas
Cuando haya determinado dónde se encuentran las brechas, bien
buscándolas con la Herramienta de búsqueda o bien definiéndolos
manualmente, utilice el siguiente procedimiento para añadir aristas de
alambre para repararlos. Cuando añada aristas al modelo de alambres y
pulse en Reparar (Repair), las brechas del modelo de alambre definido se
cerrarán.
1. Pulse en en la barra Herramientas de reparación o en Editar
(Edit) > Añadir a modelo de alambres (Add to Wireframe).
2. Pulse en en la barra Herramientas de reparación. Aparecerá el
tablero de mandos Repair (Reparar). Las superficies que se están
reparando aparecen resaltadas en la ventana gráfica.
3. Pulse en . Las brechas se cierran.

Definición manual de brechas
Ahora va a definir las brechas en el modelo seleccionándolas en la
ventana gráfica. Utilice la siguiente figura como referencia.
1. Pulse en en la barra Herramientas de reparación, o bien pulse en
IDD > Definir brecha (Define Gap). Se abrirá el cuadro de diálogo
Definir brechas (Define Gaps). GAP0001 aparece en la parte
izquierda del cuadro de diálogo.
2. Pulse en el cuadro selector Lado 1 (Side 1) y seleccione la arista A
(1-sided edge id 95) en la ventana gráfica.
3. Pulse en el cuadro selector Lado 2 (Side 2) y seleccione la arista B
(1-sided edge id 181) en la ventana gráfica.
4. Ahora, pulse en Nueva brecha (New Gap), o pulse con el botón
derecho del ratón en la ventana gráfica y elija Nueva brecha (New
Gap) en el menú de accesos directos.
5. Seleccione y pulse con el botón derecho del ratón en la arista C
(1-sided edge id 94). Aparecerá en el selector Lado 1 (Side 1).
6. Pulse en el cuadro selector Lado 2 (Side 2) y seleccione la arista D
(1-sided edge id 191). Aparecerá en el selector Lado 2 (Side 2).
7. Repita los pasos 4-6 para las aristas E (1-sided edge id 44) y F
(1-sided edge id 89).


8. Pulse en Aceptar (OK). Las aristas seleccionadas aparecerán en rojo
en la ventana gráfica.

E, F

A, B

C, D

Nota
Asegúrese de activar la visualización en alambre de forma que pueda
ver qué brechas se han satisfecho (mostradas en verde) y cuáles se
han definido pero no satisfecho (mostradas en negro).

Cierre de las brechas
Cuando haya determinado dónde se encuentran las brechas, bien
buscándolas con la Herramienta de búsqueda, o bien definiéndolas
manualmente, utilice el siguiente procedimiento para añadir aristas de
alambre para repararlas. Cuando añada aristas al modelo de alambres y
pulse en Reparar (Repair), las brechas del modelo de alambre definido se
cerrarán.
1. Pulse en en la barra Herramientas de reparación o en Editar
(Edit) > Añadir a modelo de alambres (Add to Wireframe).
tablero de mandos Repair (Reparar). Las superficies que se están
creando aparecen resaltadas en la ventana gráfica.
3. Pulse en en el tablero de mandos. Las brechas se cierran.
El cierre de las brechas puede ser dependiente secuencialmente. Es decir,
quizás no pueda cerrar algunas brechas sin haber cerrado otras primero.
Por lo tanto, es posible que tenga que utilizar la Herramienta de
reparación varias veces para corregir determinadas brechas en el modelo.


La Herramienta de reparación también corrige la tangencia, además de
reparar las conexiones topológicas. Las flechas negras representan las
condiciones de tangencia no satisfechas que se ponen de color amarillo
cuando se corrige la tangencia y la tangencia topológica se cumple. De un
modo parecido, los alambres negros que representan las conexiones
topológicas no satisfechas se ponen de color verde para representar las
conexiones topológicas satisfechas.
Aunque parezca intuitivo pulsar en Reparar (Repair) y reparar de forma
global todo el modelo, deberá tener cuidado al utilizar la Herramienta de
reparación varias veces. Las superficies y los alambres verdes pueden
distorsionarse porque las condiciones de tangencia topológicas también
se reparan a la vez.
Por lo tanto, deberá congelar las superficies. Sin embargo, la tangencia no
se puede reparar si todas las superficies del modelo están congeladas.
Para evitar que se apliquen cambios en la geometría que no son
necesarios, quite la marca de la casilla Reparar tangencia (Repair
Tangency) en el tablero de mandos Reparar (Repair).

Uso de la herramienta Cerrar (Close)
Puede que los alambres negros no se cierren debido a que los vértices no
estén correctamente alineados al final de las brechas. Si no puede cerrar
una brecha con la Herramienta de reparación y las superficies de la
brecha no son tangentes, utilice la herramienta Cerrar (Close). La
herramienta Cerrar (Close) amplía las superficies de las brechas hasta que
intersectan las superficies que rodean el alambre.
1. Selección del alambre negro.
2. Pulse en IDD > Cerrar (Close).

Razones para añadir brechas a los modelos de alambres
Se deben añadir brechas identificadas ya en el modelo a los alambres para
definir las conexiones topológicas. La Herramienta de reparación utiliza
las restricciones topológicas como entrada para cerrar las brechas entre
las superficies.
Si vuelve a buscar una brecha tras haberla añadido al alambre, la
Herramienta de búsqueda no identificará los límites de un lado asociados
como brecha porque una conexión topológica se establece después de
haber añadido la brecha al alambre.
El alambre almacena la intención topológica y permite utilizar las
herramientas de búsqueda y de reparación varias veces para cumplir la
intención topológica.


Nota
Es recomendable inspeccionar el alambre antes de utilizar la
Herramienta de búsqueda o de definir las brechas ya que podría no
existir ninguna brecha en el modelo. En lugar de ello, el modelo
puede estar formado de taladros físicos sin conexiones topológicas.

Identificación de astillas
Las astillas se consideran brechas que están cerradas mediante superficies
delgadas de proporción dimensional alta o mediante cadenas contiguas
de superficies. Las superficies de proporción dimensional alta son
superficies largas y estrechas. Son superficies afectadas por astillas.
A continuación se muestra una superficie afectada por astilla.


La superficie realzada es la astilla.

Las astillas puede causar problemas en las aplicaciones de salida de flujo
como el mecanizado incluso si los tejidos están cerrados. Por lo tanto, al
igual que añade brechas a los alambres, deberá añadir las astillas a los
alambres para crear conexiones topológicas entre las superficies
delimitadoras de bordes y borrar las superficies de proporción
dimensional alta.
Puede utilizar la Herramienta de reparación para cerrar el taladro físico
que se crea al borrar la astilla. La Herramienta de reparación modifica las
superficies delimitadoras de bordes para satisfacer la recién creada
restricción topológica. Si no piensa utilizar aplicaciones de salida de flujo,
podrá dejar las astillas como en el modelo. Ésta es la razón de que no se
identifiquen las astillas por defecto.

Verificación de los defectos de geometría en el
modelo
Utilice la Herramienta de diagnóstico para identificar la geometría
defectuosa y las áreas de posibles problemas en el modelo. La
Herramienta de diagnóstico está disponible mediante el Solucionador de
problemas (Troubleshooter) en todos los modos de Import DataDoctor.
Para utilizar el Solucionador de problemas (Troubleshooter), deberá
activar las verificaciones de geometría para el modelo en el cuadro de
diálogo Configuración del Solucionador de problemas IDD (IDD
Troubleshooter Settings). Estas verificaciones de geometría son los
criterios de búsqueda para los diagnósticos.


Configuración de los diagnósticos o de las verificaciones de
geometría
1. Seleccione y active el componente 251 (component 251) en el
árbol GTS.
2. Pulse en Información (Info) > Verificación de geometría (Geometry
Check) en la barra de menús. Se abrirá el Solucionador de
problemas (Troubleshooter).
3. Pulse en Editar (Edit) > Configuración IDD (IDD Settings) en el
Solucionador de problemas (Troubleshooter). Se abrirá el cuadro de
diálogo Configuración del Solucionador de problemas IDD (IDD
Troubleshooter Settings). La columna Diagnóstico (Diagnostic)
enumera todas las verificaciones de geometría relacionadas con el
modelo.
4. Seleccione todas las verificaciones de geometría para configurar los
diagnósticos del componente 251 (component 251).
5. Acepte los valores por defecto en Umbral (Threshold) para
determinadas verificaciones de geometría.
6. Pulse en Aceptar (OK) para aplicar la configuración de las
verificaciones de geometría y los valores de umbral para el modelo en
la sesión.

Diagnósticos o verificaciones de geometría
1. Pulse en Vista (View) > Expandir todo (Expand All) en el
Solucionador de problemas (Troubleshooter) para expandir el nodo,
el componente 251 (component 251) y los subnodos. Los
subnodos y los elementos dentro de los subnodos están precedidos
de puntos de colores que indican la gravedad de los defectos de
geometría como se muestra a continuación:
– Rojo: errores
– Amarillo: avisos
– Azul: información
2. Seleccione el Elemento 1 (Item 1) del subnodo, Curvas de
alambre erróneas (Bad wireframe curves). Las Curvas
de alambre erróneas (Bad wireframe curves) y los
elementos van precedidos de puntos rojos que indican que el defecto
es un error. En el área del problema del modelo se ampliará la vista y
el defecto se resaltará en verde.


Nota
Las curvas de alambre erróneas son los resultados de brechas que no
se han definido correctamente. Las brechas afectan a la solidificación
del modelo. Deberá reparar las curvas de alambre erróneas si tiene la
intención de mecanizar utilizando el modelo, pero pueden
permanecer tal cual si se va a utilizar el modelo para convertir en
sólido. Tendrá que reparar o quitar las curvas de alambre erróneas
para cerrar las brechas.
El área de texto del Solucionador de problemas (Troubleshooter)
recomienda seguir las siguientes acciones:
– Utilice la herramienta Quitar de modelo de alambres (Remove
from Wireframe), disponible en el modo de reparación, para
quitar la brecha correspondiente del modelo de alambres y
convertir la arista correspondiente de dos lados en dos aristas de
un lado.
– Utilice la herramienta Combinar curva/modelo de alambres
(Merge Curve/Wireframe), disponible en el modo de reparación,
para combinar las aristas contiguas de un lado de la misma
superficie en aristas únicas de un lado.
– Defina una brecha utilizando la Herramienta de búsqueda o la
herramienta Definir brecha (Define Gap) disponibles en el modo
de reparación.
– Añada la brecha al modelo de alambres mediante la herramienta
Añadir a modelo de alambres (Add to Wireframe) disponible en
el modo de reparación.
– Utilice las herramientas de corrección de brechas como las de
reparación, cierre y correspondencia para corregir la brecha.
3. Seleccione el modelo de alambres realzado en verde, pulse con el
botón derecho del ratón y pulse en Quitar de modelo de alambres
(Remove from Wireframe) desde el menú de accesos directos o pulse
en Editar (Edit) > Quitar de modelo de alambres (Remove from
Wireframe), tal y como se recomienda en IDD en el área de texto del
Solucionador de problemas (Troubleshooter).

Uso de la herramienta Correspondencia (Match) para
reparar el modelo de alambres no satisfechos
La herramienta Correspondencia (Match) repara las superficies que
presentan problemas y las conexiones topológicas no satisfechas de las
superficies. También corrige las condiciones de tangencia asociadas.


La herramienta Correspondencia (Match) modifica las superficies
independientemente del estado de congelación. Descongela las
superficies antes de repararlas, especialmente aquéllas que están
congeladas porque son analíticas, de un orden alto, están recortadas con
más de cuatro lados o se encuentran congeladas de forma explícita. La
herramienta Correspondencia (Match) puede reparar las superficies con
más de cuatro lados porque ignora el estado de congelación y no las
divide en parches de cuatro lados antes de la reparación.
Deberá seleccionar la geometría válida como, por ejemplo, un conjunto de
superficies o de curvas de alambres del conjunto de superficies activas o
de componentes activos antes de utilizar la herramienta Correspondencia
(Match).
1. Active el componente 251 (component 251) y asegúrese de que
se encuentra en el modo de reparación.
2. Seleccione uno de los elementos del subnodo, Alambre no
satisfecho (Unsatisfied Wireframe). El Alambre no
satisfecho (Unsatisfied Wireframe) y sus elementos van
precedidos de puntos azules que indican que el defecto es de tipo
informativo. En el área del problema del modelo se ampliará la vista
y el modelo de alambres se realzará en verde.
3. Seleccione el modelo de alambres realzado en verde en el modelo.
4. Pulse en IDD > Correspondencia (Match). Se abrirá el cuadro de
diálogo Correspondencia de superficies congeladas (Match Frozen
Surfaces).
5. Pulse en Sí (Yes) en el cuadro de diálogo Correspondencia de
superficies congeladas (Match Frozen Surfaces). Aparecerá el
tablero de mandos Correspondencia (Match). El modelo mostrará la
tangencia, las superficies y los alambres nuevos por defecto.
6. Pulse en el panel Opciones (Options) y seleccione una opción para
cambiar la visualización de las superficies a las superficies nuevas y
originales o sólo las nuevas superficies.
7. Marque la casilla Reparar tangencia (Repair Tangency).
8. Pulse en en el tablero de mandos.

Uso de la Herramienta de reparación para reparar la
tangencia no satisfecha
1. Expanda el subnodo, Tangencia no satisfecha
(Unsatisfied tangency) y seleccione el Elemento 1
(Item 1). La geometría defectuosa se realzará en verde.


2. Pulse con el botón derecho en el elemento seleccionado Solucionador
de problemas (Troubleshooter) y pulse en Seleccionar geometría
problemática (Select Problem Geometry) desde el menú de accesos
directos. La geometría defectuosa realzada en verde se selecciona en
el modelo.
3. Pulse con el botón derecho del ratón en la geometría seleccionada en
el modelo y pulse en Seleccionar superficies padre (Select parent
surfaces) desde el menú de accesos directos. Para Elemento 1
(Item 1), superficie 105 (surface 105) y superficie 220
(surface 220) del componente 251 (component 251), se
muestra la selección en el árbol GTS.
4. Pulse con el botón derecho del ratón y seleccione Activar (Activate)
desde el menú de accesos directos. La superficie 105 (surface
105) y la superficie 220 (surface 220) se muestran
activadas en el árbol GTS.
5. Pulse en IDD > Reparar (Repair). Aparecerá el tablero de mandos
Repair (Reparar).
6. Seleccione una opción desde el panel deslizable Opciones (Options)
y marque la casilla Reparar tangencia (Repair Tangency).
Nota
Los defectos de geometría del tipo informativo, como la tangencia y
los alambres no satisfechos que van precedidos de puntos azules en el
árbol del Solucionador de problemas, pueden permanecer en el
modelo sin que se tengan que corregir.


Adición de superficies faltantes
Una vez cerradas las brechas, debe añadir las superficies faltantes. Utilice
la herramienta Mezcla de límites (Boundary Blend) para crear una
superficie de mezcla de límites entre las entidades de referencia. Esta
herramienta define la superficie en una o dos direcciones. La primera y la
última entidad seleccionadas en cada dirección definen el límite de la
superficie. Utilice las siguientes figuras como referencia.

Superficie
faltante

1. Pulse en en la barra de herramientas Visualización para acceder al
modo de función.
Nota
Debe encontrarse en modo de función para añadir superficies de
mezcla de límites.
2. Pulse en en la barra Herramientas de función o en IDD >
Superficie de mezcla de límites (Boundary Blend Surface).
Aparecerá el tablero de mandos. Abra el panel deslizable Curvas
(Curves). El selector Primera dirección (First direction) estará activo.
3. Seleccione las curvas A y B para la primera dirección de superficie.
4. Pulse en el selector Segunda dirección (Second direction) y
seleccione las curvas C y D en la ventana gráfica.
5. Pulse en en el tablero de mandos. La superficie se ha creado.


Superficie
nueva

Curva A
Curva B
Curva C
Curva D

Combinación de las superficies
La última tarea es combinar la nueva superficie que acaba de crear con el
resto de la función de importación. Usará la herramienta Combinar
(Combine) para conectar la nueva superficie de mezcla de límites al
componente que contiene el tejido.
1. En el árbol GTS, seleccione la función importada, mantenga pulsada
la tecla MAYÚS o CTRL y seleccione la superficie.
2. Pulse en Editar (Edit) > Combinar (Combine) o pulse con el botón
derecho del ratón y elija Combinar (Combine) en el menú de accesos
directos.
La superficie combinada aparece en el árbol GTS como se muestra a
continuación:

3. Pulse en en el tablero de mandos. La superficie y el componente
aparecerán como nodo de combinación en el árbol GTS.


También puede arrastrar el nuevo nodo de superficie sobre el nodo de
componente:
1. Pulse en Anular (Undo) . Se anula la última operación (Combinar
(Combine)).
2. En el árbol GTS, pulse en el icono de superficie y arrástrelo sobre el
icono de componente (asegúrese de mantener pulsado el botón
izquierdo del ratón hasta que el componente se expanda
automáticamente antes de soltarlo). La superficie ya pasa a formar
parte del componente y se conecta al resto del tejido.
Nota
Puede contraer el nodo combinado para conseguir los mismos
resultados que una operación de arrastrar y soltar sin anular la tarea
de combinación.

Definición del atributo sólido para la función de
importación
Aunque haya combinado la superficie de mezcla de límites con las demás
superficies, el modelo es un tejido de superficie y debe convertirse en una
función de importación sólida.
1. Pulse en en la barra de herramientas de funciones para salir de
IDD y volver a acceder al modo de edición de definición.
2. Pulse en Editar (Edit) > Propiedades de función (Feature
Properties). Se abrirá el cuadro de diálogo Propiedades (Properties).
3. Seleccione la casilla Crear sólido (Make Solid).
4. Pulse en Aceptar (OK). El modelo importado es ahora una función
sólida de Pro/ENGINEER.
5. Pulse en en la barra de herramientas de funciones.
6. Guarde el modelo en su directorio de trabajo.

Resumen
Estas son algunas de las herramientas y operaciones básicas que se usan
en Import DataDoctor para reparar los modelos importados. Si desea
obtener más información, consulte el Centro de recursos de
Pro/ENGINEER Wildfire 5.0, disponible a través del Centro de ayuda de
Pro/ENGINEER.


3
Uso del modo de
reparación: reparaciones
avanzadas
En el capítulo anterior, aprendió a usar algunas de las herramientas de
reparación básicas de Import DataDoctor. En este capítulo, aprenderá
otros modos de reparar modelos, como la sustitución de las aristas de
recorte de un límite de superficie y la copia y pegado de una superficie en
una nueva posición.
Para comenzar, vuelva a importar el fichero STEP del capítulo 2. A
continuación, en el árbol del modelo, pulse con el botón derecho del ratón
en la función de modelo y, desde el menú de accesos directos, seleccione
Editar definición (Edit Definition).
Pulse en Geometría (Geometry) > Import DataDoctor o en el icono
en la barra de herramientas situada a la derecha de la ventana gráfica
para acceder al entorno de IDD. Repita el procedimiento descrito en
Eliminación de superficies coincidentes en el capítulo 2. Ya estará listo
para reparar la superficie lateral del modelo importado.

3-1

Reparación de la superficie lateral
En este procedimiento, aprenderá a crear una nueva curva UV por puntos
situados en una superficie seleccionada en el modelo importado. Usará
esta nueva curva para sustituir la arista de recorte existente en el límite de
la superficie que se realza a continuación.

1. Seleccione en la barra de herramientas Visualización para acceder
al modo de reparación.
2. Seleccione la superficie lateral en la ventana gráfica.
3. Pulse en Curva UV por puntos (UV-Curve through Points) del
menú emergente Curva UV por proyección (UV-Curve by
Projection) de la barra Herramientas de reparación. Aparecerá el
tablero de mandos.
4. Seleccione los vértices A y B.

A

B


Nota
Recuerde mantener pulsado CTRL para seleccionar ambos vértices al
mismo tiempo.
5. Pulse en en el tablero de mandos. La curva de superficie UV se
crea y aparece realzada en azul.

Sustitución de la arista de límite
Ahora, sustituirá la arista de límite de la superficie que ha seleccionado
en la sección anterior por la curva que acaba de crear. A continuación,
usará la Herramienta de búsqueda para cerrar las brechas.
1. Seleccione la arista de límite existente (la arista ligeramente curvada
que se encuentra justo debajo de la nueva curva que creó
anteriormente) de la ventana gráfica. La arista seleccionada aparecerá
en rojo en el modelo, como se muestra a continuación.

tablero de mandos con el selector Reemplazar por (Replace with)
activo.
Nota
La Herramienta para reemplazar únicamente estará disponible si se
selecciona una arista de límite para reemplazar.
3. En la ventana gráfica, seleccione la curva UV recién creada.
Aparecerá en el selector Reemplazar por (Replace with).
4. Pulse en en el tablero de mandos. La arista de superficie curvada
es reemplazada por la curva nueva.

Uso del modo de reparación: reparaciones avanzadas 3-3

Ahora, utilice las técnicas que aprendió en el capítulo 2 para definir y
reparar las brechas que haya en el tejido.

Reemplazo de la superficie faltante
En el capítulo anterior, utilizó la herramienta Superficie de mezcla de
límites (Boundary Blend Surface) para añadir una superficie faltante.
Ahora aprenderá otro modo de reparar el modelo de importación,
usando las herramientas Copiar (Copy) y Pegar especial (Paste Special)
para rellenar el taladro dejado por la superficie faltante. Copiará una
superficie existente y añadirá la superficie copiada mediante el tablero de
mandos Pegar (Paste). Finalmente, alineará la nueva superficie. Utilice las
siguientes figuras como referencias.

Superficie faltante

Superficie para
copiar

1. Seleccione surface 49 en el árbol GTS y pulse en Editar (Edit) >
Copiar (Copy).


2. En la barra de herramientas Editar, pulse en Pegar especial (Paste
Special) o bien pulse en Editar (Edit) > Pegar especial (Paste
Special). La superficie copiada se pega en el modelo en el mismo
lugar que la original, y aparece el tablero de mandos Transformar
(Transform).
3. Pulse en el panel deslizable Mover (Move) y compruebe que el Tipo
de movimiento (Motion Type) es Traslación (Translate).
4. Seleccione la superficie pegada en la ventana gráfica y muévala al
área vacía.

Superficie
pegada

5. Pulse en el panel deslizable Mover (Move), cambie el Tipo de
movimiento (Motion Type) a Rotación (Rotate) y gire la superficie
pegada como se indica.

A, A1

B, B1

C, C1

6. Pulse en el panel deslizable Posición (Placement) y defina el Tipo de
restricción (Constraint Type) en Alinear (Align).
7. Pulse en el selector Selecc. elemento de comp. (Select component
item) y seleccione el vértice A.
8. Pulse en el selector Selecc. elemento de conj. (Select assembly item)
y seleccione el vértice A1. Los vértices A y A1 están alineados.

Uso del modo de reparación: reparaciones avanzadas 3-5

9. Pulse en Restricción nueva (New Constraint).
10. Pulse en el selector Selecc. elemento de comp. (Select component
item) y seleccione el vértice B.
11. Pulse en el selector Selecc. elemento de conj. (Select assembly item)
y seleccione el vértice B1. Ahora, los vértices B y B1 están alineados.
12. Pulse en Restricción nueva (New Constraint) para definir otra
restricción y alinear los vértices C y C1.
13. Pulse en en el tablero de mandos. La superficie se ha
reemplazado.
14. Finalmente, tal como hizo en el capítulo 2, use la herramienta
Combinar (Combine) para combinar la superficie con el componente
de tejido o arrastre la nueva superficie hasta el componente.

Ocultar y borrar curvas UV
No podrá ocultar las curvas UV independientes de las superficies en las
que se definen, ya que las curvas UV no están representadas por los
nodos en el árbol de GTS. Se ocultarán cuando se oculten las superficies
en las que se definen.
Sin embargo, podrá borrar las curvas UV. Si utiliza una curva UV para
reemplazar una arista, la curva UV se alinea con el límite de la superficie
y pertenece a dicha superficie. No existe asociación entre la curva UV y la
arista. Por lo tanto, tras el reemplazo, podrá borrar la curva UV si no
fuese necesaria.
Podrá definir el filtro de selección en el modo de reparación para las
curvas UV y arrastrar un recuadro delimitador por el modelo para
seleccionar colectivamente todas las curvas UV en el modelo.

Resumen
Hasta ahora, ha aprendido a cerrar brechas mediante las herramientas
Copiar (Copy) y Pegar especial (Paste Special) y mediante la Herramienta
de búsqueda. Ha reemplazado la arista de una superficie por una curva.
En los siguientes capítulos, conocerá diversas herramientas de los modos
de modificación y de función.


4
Uso del modo de
modificación

En el capítulo anterior, aprendió a usar las modificaciones de límites de
superficie para ayudar a reparar un modelo, así como a usar las
herramientas Copiar (Copy) y Pegar especial (Paste Special). Ahora
aprenderá a modificar una superficie mayor y a incorporarla en el
componente sólido como parte del tejido.
Para comenzar, abra big_gap.prt. Oriéntela en la ventana gráfica de
modo que la superficie superior esté hacia arriba; en el árbol del modelo,
pulse con el botón derecho del ratón en ella y elija Editar definición (Edit
Definition) en el menú de accesos directos.
Pulse en Geometría (Geometry) > Import DataDoctor o en el icono
en la barra de herramientas situada a la derecha de la ventana gráfica
para acceder al entorno de IDD. Ya estará listo para modificar la
superficie superior del modelo importado.

4-1

Alineación de la superficie superior
En este procedimiento, aprenderá a eliminar las aristas de límite de
recorte y, a continuación, a alinear la superficie para conformar y a
modificar la superficie para que coincida con el tejido del modelo. Utilice
las siguientes figuras como referencias.

1. En el árbol del modelo, seleccione Surface 43.
modo de modificación.
3. Seleccione la arista derecha de la superficie y pulse en Editar (Edit) >
Borrar (Delete).


Nota
Dado que una arista de recorte no puede estar incompleta o abierta,
al borrarla también se borrarán todas las aristas de recorte que
formen un bucle cerrado para la superficie. Por ejemplo, si la
superficie tiene un taladro interno a través de ella, al seleccionar y
borrar una arista de dicho bucle interno de aristas de recorte se
quitará el taladro de la superficie.

4. Seleccione ahora la superficie y pulse en Alinear (Align).
Aparecerá el tablero de mandos. La arista inferior aparece con un
realzado previo. Es la arista de superficie que se va a alinear.
5. Seleccione la correspondiente arista de límite en el límite de tejido
adyacente. La arista de superficie se alinea con la arista de tejido.

Uso del modo de modificación 4-3

6. Pulse en la arista y arrástrela hasta que tenga la misma longitud que
la curva correspondiente del tejido (los puntos de control de arrastre
pasarán a presentarse en color blanco).

7. Abra el panel deslizable Lados de superficie (Surfaces Sides). La
arista frontal y la curva frontal aparecerán como Side 1. La
herramienta Restricción tangente (Tangent Constraint) se encuentra
activa.
8. Pulse dentro del selector Lado 3 (Side 3) para preseleccionar la arista
derecha de la superficie. La restricción Tangencia (Tangency) también
se encuentra activa para esta arista.


9. Seleccione la curva derecha como Lado 3 (Side 3). La arista de
superficie se alinea con el límite del tejido. Utilice los puntos de
control de arrastre para ajustar los puntos inicial y final de la arista
alineada.
10. Pulse en en el tablero de mandos. Las dos aristas se combinan con
el modelo.
Nota
Sólo se alinean dos de las cuatro aristas de la superficie. No puede
alinear las aristas 2 y 4 por haber restricciones de Tangencia
(Tangency) activas. Si cambia las restricciones de las aristas 1 y 3 a
Posición (Position), puede alinear las aristas 2 y 4 (también
restringidas a Posición (Position)).

Modificación de la superficie para coincidir con el
modelo
Ahora, modificará los otros lados de la superficie que seleccionó en la
sección anterior con el modelo.
1. Cambie la vista a Modelo de alambres (Wireframe) y seleccione la
superficie.
2. Pulse en Mover vértice (Move Vertex).
3. Seleccione el punto de intersección de los dos lados restantes. Pulse
en él y arrástrelo hasta que esté próximo al punto correspondiente en
el modelo. Es posible que deba mover o girar el modelo para acceder
a él con mayor facilidad.

4. Pulse en Aceptar (OK) para abandonar la herramienta.


5. Seleccione la superficie y pulse en Modificar. Aparecerá la malla
matemática que define la superficie.
6. Pulse en los puntos de la malla de superficie y arrástrelos hasta que
los lados restantes correspondan con las curvas del modelo.
La opción Mover vértice (Move Vertex) se encuentra disponible en los
modos de reparación y de modificación de IDD. Esta herramienta
permanecerá activa hasta que pulse en Aceptar (OK) o en Cancelar
(Cancel). Se trata de una opción acción-objeto con la que podrá
seleccionar y desplazar los vértices del modelo una vez seleccionados.
Cuando arrastre un vértice a una nueva posición, el vértice se moverá y se
ajustará a esta posición. El vértice ajustado se desplazará a la proyección
más cercana del vértice de destino en la superficie modificada.
Los vértices se pueden desplazar independientemente del estado de
congelación de las superficies pertinentes o de las restricciones de
tangencia. No podrá desplazar los vértices de las aristas de dos lados.

Desconexión y adición de la superficie tras desplazar el
vértice
Cuando desplace el vértice, IDD creará automáticamente las aristas de
dos lados a partir de las aristas de un lado asociadas y de las aristas de un
lado delimitadoras de la superficie contigua o adyacente, si fuese posible.
Esto ocurrirá para cada desplazamiento individual; las aristas de dos
lados se crearán de forma dinámica antes de que salga de la herramienta
Mover vértice (Move Vertex).
Además, no podrá desplazar un vértice que pertenezca a una arista con
una restricción topológica asociada y satisfecha. Aunque en el modo de
modificación no podrá ver las restricciones topológicas, esta limitación es
visible cuando el vértice que ha movido se ajusta para cerrar así un límite.
No podrá arrastrar ni soltar un vértice hasta que no quite la restricción
topológica.
Como solución a estos dos problemas, desconecte las superficies antes de
utilizar la herramienta Mover vértice (Move Vertex). Podrá de este modo
utilizar sin límites los movimientos de arrastrar y soltar del vértice para
ajustar su posición antes de que IDD intente crear aristas de dos lados
nuevas. La superficie desconectada se desplazará al nodo de nivel
superior del árbol de estructura geométrica y topológica (GTS). Tras
finalizar la posición del vértice, corte y pegue la superficie de nuevo en el
componente original del árbol GTS.


Búsqueda de las brechas restantes
Es posible que observe que ha colocado las dos últimas aristas al límite de
tejido, pero que sigue habiendo algunas brechas. Use la Herramienta de
búsqueda para buscar y reparar estas brechas tal y como ha hecho
anteriormente.
1. En el árbol del modelo, pulse en Surface 43 y arrástrelo de modo
que aparezca debajo de Component 52.
modo de reparación.
3. Pulse en en la barra de herramientas Editar. Se abrirá el cuadro de
diálogo Herramienta de búsqueda (Search Tool).
4. Seleccione Brechas (Gaps) de la lista Buscar (Look for).
5. Defina el Valor (Value) en 2.0 y pulse en Buscar ahora (Find Now).
Gap 0001 y Gap 0002 aparecen en la lista Elementos encontrados
(Items Found).
6. Seleccione las brechas y pulse en para añadirlas a la lista
Elementos seleccionados (Selected Items).
7. Pulse en Cerrar (Close) para cerrar la Herramienta de búsqueda.
8. Pulse en Añadir a modelo de alambres (Add to Wireframe) en el
modo de reparación para añadir las brechas seleccionadas al modelo
de alambres. Las brechas añadidas al modelo de alambres aparecerán
en color negro.
Nota
Si el componente no está activo explícita o implícitamente, la opción
Añadir a modelo de alambres (Add to Wireframe) no se encontrará
disponible y no podrá añadir las brechas a los modelos de alambres.
Deberá activar un componente explícitamente si hay varios nodos
base, o bien implícitamente si hay sólo un componente de nivel base
único.

Reparación del modelo
1. Pulse en Reparar (Repair). El modelo se muestra como un tejido.
2. Pulse en en el tablero de mandos Opciones (Options) y, a
continuación, en en la barra de herramientas.


5
Uso del modo de función

En el capítulo anterior, ha aprendido a utilizar modificaciones de
superficie para reparar un modelo. En este capítulo, aprenderá a crear
pseudofunciones en el modelo importado usando el modo de función.
Las pseudofunciones pueden modificarse más adelante, si así se desea.
Aprenderá a:
• Usar la herramienta Mezcla de límites (Boundary Blend) para añadir
una superficie faltante.
• Seleccionar superficies y convertirlas en una función Cilindro
(Cylinder), modificando el diámetro en el proceso.
• Seleccionar conjuntos de superficies semilla y limitadora para crear
una función de extrusión y mover a continuación el nodo Extrusión
(Extrude) con el comando Transform (Transformar).
• Usar la herramienta Quitar (Remove) para quitar las superficies de la
geometría que ya no se necesiten.
Para comenzar:
1. Abra el fichero d_step214_shtmtlpartlow.prt y guárdelo en su
directorio de trabajo.
2. Cargue el modelo y, a continuación, en el árbol del modelo, pulse con
el botón derecho del ratón en él y, en el menú de accesos directos,
seleccione Editar definición (Edit Definition).
gráfica para acceder al entorno de IDD.

5-1

Adición de la superficie faltante
De nuevo, usará la herramienta Superficie de mezcla de límites
(Boundary Blend Surface) para añadir una superficie faltante y cerrar
todo el tejido.

1. Seleccione edge A y edge B como se indica en la siguiente figura:

Selección de las
aristas A y B

2. Pulse en en la barra de herramientas Herramientas de función o
en IDD> Superficie de mezcla de límites (Boundary Blend
Surface). Aparecerá el tablero de mandos. Las aristas seleccionadas
se encuentran en el selector de cadenas en la 1ª dirección.
3. Pulse en en el tablero de mandos. Se crea la superficie de mezcla
de límites y se añade la superficie faltante. En el árbol de GTS aparece
una nueva superficie (surface 661).
4. Seleccione la nueva superficie desde el árbol de GTS y arrástrela
sobre el nodo de componente en el árbol. Manténgala sobre el nodo
hasta que se expanda y suelte la superficie en el componente.
Nota
Recuerde que todas las superficies de un componente están unidas
lógicamente y se conectarán automáticamente si pueden. Si no es así,
utilice las técnicas aprendidas en los capítulos 1 y 2 para cerrar las
brechas.


Conversión de las superficies en una
pseudofunción Cilindro (Cylinder)
Ahora convertirá las superficies de una brecha a una pseudofunción
Cilindro (Cylinder). Utilice como referencia la figura siguiente.
1. Seleccione superficie 353 (surface 353) y superficie 356
(surface 356).

2. Pulse en Convertir en cilindro (Convert to Cylinder) en el menú
Convertir en plano (Convert to Plane) en la barra Herramientas de
función. Aparecerá el tablero de mandos.
3. Defina el radio en 3,50.
4. Pulse en en el tablero de mandos. La pseudofunción Cilindro
(Cylinder) se ha creado. La nueva pseudofunción aparecerá como el
nodo Cilindro 682 (Cylinder 682), parte del nodo Combine
693 (Combinar 693) en el árbol GTS. Las superficies restantes se
agruparán en Componente 660 (Component 660).

Nota
Se puede cambiar el radio de la pseudofunción Cilindro (Cylinder)
una vez creada. Seleccione el nodo Cilindro (Cylinder) en el árbol de
GTS y, a continuación, pulse con el botón derecho del ratón y, en el
menú de accesos directos, elija Modificar (Modify) para acceder al
tablero de mandos Cilindro (Cylinder).

Uso del modo de función 5-3

Conversión de superficies en una función de
extrusión
Ahora, creará una función de extrusión desde un conjunto de superficies
seleccionado.
Utilice la siguiente figura como referencia:
1. Seleccione las superficies 1, 2, 3, 4 y 5.
1

2
3
4
5

2. Cuando haya seleccionado todas las superficies, pulse en Convertir
en extrusión (Convert to Extrude) del menú Convertir en
(Convert to) en la barra Herramientas de función. Aparecerá el
tablero de mandos.
3. Pulse en en el tablero de mandos. La pseudofunción Extrusión
(Extrude) se ha creado.
– La nueva pseudofunción aparecerá como nodo de combinación
en el árbol GTS.
– La nueva función aparecerá como Extrude 793 (Extrusión
793), parte del nodo Combine 693 (Combinación 693) en
el árbol GTS.


¿Es lo mismo combinar que contraer y combinar la geometría?
La opción Contraer (Collapse) convierte un nodo complejo en un nodo de
un único componente como se muestra a continuación.

Las conexiones se mantienen, aunque se quita toda la estructura. Es decir,
no se crearán nuevas conexiones mientras la estructura esté simplificada.
La opción Contraer (Collapse) en IDD no es la misma que la de
Pro/ENGINEER, con la que podrá añadir geometría a una función
importada de las funciones de superficies de Pro/ENGINEER de la salida
de flujo.
Si se utiliza la opción Combinar (Combine) en el modo de función, la
geometría no cambiará cuando el nodo combinado se cree como se
muestra a continuación.

La opción Combinar (Combine) sólo junta los límites que coinciden
geométricamente. Tareas como conectar un componente durante la
conversión de superficies en funciones de planos, cilindros, revoluciones
y de extrusión, así como la división de un componente, crearán
automáticamente las conexiones combinadas. La agrupación directa de
entidades con la opción Combinar (Combine) no establecerá las
conexiones a menos que los límites de los tejidos que se van a combinar se
correspondan ya dentro de los límites de tolerancia.


Un nodo combinado modificará los límites de los miembros del tejido
para mantener las conexiones establecidas entre ellos. Extiende o
intersecta los límites de los miembros de combinación cuando desplaza o
modifica los objetos. Por lo tanto, las conexiones se mantienen más allá de
los límites físicos de la geometría original que se combina.
Se puede utilizar la opción Combinar (Combine) para conectar o agrupar
cualquier número de objetos, incluidos los componentes, las superficies y
los datos de referencia en cualquier combinación. Utilice esta opción para
agrupar o mantener las conexiones de una forma lógica. También podrá
añadir o quitar objetos del elemento combinado, por ejemplo, un nodo
combinado, tras su creación.
Cuando la geometría de los miembros de un elemento de combinación se
actualice para mantener una conexión, se perderá el estado de geometría
anterior. Si borra o desactiva la conexión, no se restaurará la geometría de
los nodos que la constituyen cuando se añadan al elemento o al nodo
combinado.
Si se produce un error en una combinación de conexión, el nodo
combinado permanecerá intacto. Las conexiones individuales dentro de
un nodo combinado son correctas o dan error por separado.
La función Combinar (Merge) de IDD es la misma función que en
Pro/ENGINEER. Sólo se podrán combinar tejidos válidos representados
por una superficie, un componente, un elemento combinado o cualquier
otro nodo de combinación. No podrá combinar un componente ni un
nodo combinado si no representa un tejido continuo y válido.
Los nodos combinados recuerdan el estado original de los tejidos
combinados. Por lo tanto, si un componente combinado o un nodo
combinado se borra o desactiva temporalmente, se restaurará la
geometría original de los tejidos.
Un elemento combinado sólo podrá mantener las conexiones en función
de los límites originales de los tejidos que se combinan en un principio. Si
desplaza o modifica los componentes de modo que los miembros no
intersecten, se producirá un error en la combinación y se quitará
automáticamente.
Resumen:
• La opción Unir (Combine) cambia permanentemente los límites de
los miembros para mantener las conexiones.
• La opción Combinar (Merge) no modifica los límites de los miembros
para mantener las conexiones. Al contrario, la opción Combinar
(Merge) intenta crear intersecciones entre los miembros en función de
los límites originales cuando se realizan los cambios.


• No se puede utilizar la opción Contraer (Collapse) para añadir
geometría a un tejido o a un nodo. En lugar de ello, puede utilizarla
para simplificar la estructura de un nodo de tejido existente. Por
ejemplo, tras la combinación de las funciones para conseguir la forma
deseada, podrá contraerla en un tejido de componente de nivel único
sin estructura.

Eliminación de la geometría
Ahora usará la herramienta Cerrar para quitar la geometría que no desee.
Al quitar la geometría, las superficies adyacentes se extienden o recortan
para converger y cerrar las aberturas. O bien, como en este caso, las
superficies seleccionadas se borran y los bucles internos de las superficies
adyacentes se quitan para cerrar las aberturas.
Nota
Las pseudofunciones Extrude (Extrusión) (y Revolución (Revolve)) se
basan en esbozos extraídos desde la geometría seleccionada en el
momento en que se crearon. Estos esbozos se pueden modificar en el
momento de su creación; también se puede pulsar con el botón
derecho del ratón y, en el menú de accesos directos, elegir Modificar
(Modify) para acceder al tablero de mandos de la pseudofunción.
Utilice la técnica de selección de superficie semilla y limitadora para
seleccionar las superficies. Utilice las siguientes figuras como referencia.

1
2
3

1. Seleccione la superficie semilla (1). Es la superficie realzada de color
rojo.
2. Mantenga pulsada la tecla MAYÚS y seleccione las superficies 2 y 3.
La superficie 3 se encuentra debajo de la superficie 2.
3. Cuando termine de seleccionar superficies, la superficie semilla y
limitadora se realzarán.


4. Pulse en Cerrar (Close) en la barra de herramientas de las
Herramientas de función. El tablero de mandos aparece y el conjunto
de superficies aparece en el selector Seleccionar las superficies que
se desee quitar (Select surfaces to remove).
Nota
No se crea ningún nodo en el árbol GTS cuando selecciona Cerrar
(Close). Sin embargo, podrá seleccionar Anular (Undo) para
restaurar las superficies que ha quitado.

Transformación del nodo de extrusión
Ahora va a transformar la posición de la extrusión. Para ello, creará un
nuevo nodo Datos de ref (Datum) como referencia permanente para el
proceso de transformación.
1. Seleccione la cara planar vertical de la pseudofunción Extrude
(Extrusión) y, a continuación, seleccione la herramienta plano de
referencia de la barra de herramientas.
2. Arrastre el plano de referencia en paralelo a la cara de la
pseudofunción Extrusión (Extrude).
3. Pulse en Aceptar (OK). Se cerrará el cuadro de diálogo Plano de ref
(Datum Plane).
4. Seleccione el nodo Extrusión (Extrude) en el árbol GTS, pulse con el
botón derecho del ratón y, en el menú de accesos directos, elija
Transformar (Transform). Se abrirá el tablero de mandos
Transformación (Transformation).
Nota
Puede arrastrar un nodo a otra posición aproximada o bien usar una
restricción Apoyar (Mate) o Alinear (Align) para colocar los objetos
en relación con otros objetos. El segundo método mueve el
componente con precisión.
5. Seleccione la cara vertical de la pseudofunción Extrude (Extrusión) y,
a continuación, seleccione la cara del plano de referencia. La
pseudofunción Extrude (Extrusión) debe ajustarse a la referencia.
6. Pulse en en el tablero de mandos. La pseudofunción Extrusión
(Extrude) y las superficies que la rodean se actualizan y conectan.
7. Salga de IDD.
8. Seleccione Editar (Edit)> Propiedades de función (Feature
Properties). Se abrirá el cuadro de diálogo Redefinir función
(Redefine Feature).


9. Seleccione la casilla Crear sólido (Make Solid).
10. Pulse en Aceptar (OK).

Resumen
Ha aprendido a reemplazar una superficie faltante usando la herramienta
Mezcla de límites (Boundary Blend), convertir superficies a la
pseudofunción Cilindro (Cylinder) o Extrusión (Extrude) y usar la
herramienta Cerrar para quitar la geometría. También ha aprendido a
cambiar el modelo para que cumpla nuevos requisitos.


6
Sugerencias y técnicas

Las sugerencias y técnicas que aparecen en este capítulo indican el modo
de cerrar brechas en el modo de reparación. Puede usar técnicas similares
para reparar tangencias entre superficies.

6-1

Cálculo de la amplitud dem una reparación
El cálculo de la amplitud de una reparación depende del número de
nodos de componentes independientes de nivel superior (hijos directos
de la función de importación) que se encuentre en el entorno IDD. Si
únicamente existe un nodo de componente, se seleccionará
automáticamente para reparación. Si hay más de uno, se deberá activar
manualmente el nodo de componente que se desee reparar.
Sugerencia
Debe activarse siempre el nodo requerido en el árbol GTS antes de
comenzar a trabajar. Esto resulta de utilidad si es necesario, por
ejemplo, desconectar una superficie (convirtiéndola en nodo base)
para que pueda recrear manualmente su límite de recorte.
Si hay más de un nodo de componente inmediatamente debajo de la
función de importación, y no se ha activado el que se desea reparar, la
visualización en alambre desaparecerá y la herramienta de reparación no
estará disponible. Al activar un nodo en el árbol GTS, la reparación se
limita a las superficies del nodo activo. También se puede limitar una
reparación activando superficies específicas de un componente existente.
También se pueden desconectar las superficies, combinarlas en su propio
componente y, a continuación, activarlas y trabajar en el componente (que
contiene las superficies desconectadas) por sí mismos.
Antes de comenzar a reparar nada, examine la visualización en alambre.
Si la visualización es satisfactoria en su mayor parte (las curvas del
alambre aparecen en verde) con sólo unas instancias en negro, no trate de
reparar todo el componente. El cálculo de la reparación llevará mucho
tiempo y es posible que algunas superficies se distorsionen.
Otro modo de asegurarse de que la reparación afecta únicamente a un
área aislada es congelar el componente completo. Seleccione un nodo de
componente en el árbol GTS o en la pantalla gráfica, pulse con el botón
derecho del ratón y elija Seleccionar nodo padre (Select Parent Node) en
el menú de accesos directos y, a continuación, pulse en Congelar (Freeze).
Descongele las superficies adyacentes a las curvas negras del alambre
para repararlas.


Acerca de la congelación de superficies
La congelación limita drásticamente la amplitud de los cambios
permitidos a una superficie, pero no impide su reparación. Los cambios
locales a lo largo de las aristas de límite siguen siendo posibles aunque la
superficie esté congelada. Aunque todas las superficies activas estén
congeladas, éstas se podrán reparar. Cuando una superficie está
congelada, los cambios durante la reparación se limitan a deformaciones
de un pequeño límite o superficie adyacente. No cambian ni la rejilla de
parametrización UV ni las propiedades matemáticas de la superficie. Sin
embargo, si la superficie no está congelada, el proceso de reparación
deformará y cambiará las rejillas de parametrización y las superficies.
Los comandos Congelar (Freeze) y Descongelar (Unfreeze) siempre se
encuentran disponibles cuando se seleccionan varias superficies con
diferentes estados de congelación. Las superficies congeladas se marcan
mediante un icono de identificación exclusivo. Al seleccionar
Descongelar (Unfreeze), sólo se descongelan las superficies que pueden
descongelarse. El resto se marcará como congeladas.

Acerca de la descongelación de superficies
En ocasiones, una superficie no se puede descongelar. Cuando sucede
esto, el sistema no puede calcular un parche cuadrangular o triangular
basado en su límite actual. Para resolver esta situación, se pueden
combinar dos curvas de alambre adyacentes (seleccione las curvas y
pulse en Combinar curva [Merge Crv]) de dichas superficies. Esto puede
ser suficiente para descongelarlas.
Sugerencia
Si el método anterior no funciona, utilice las curvas UV para
subdividir la superficie (cree las curvas UV y añádalas al modelo de
alambres por subdivisiones) y, a continuación, descongele cada pieza
de forma individual.
En general, las superficies analíticas (incluidas esferas, cilindros y planos)
están congeladas por defecto. Al descongelar una superficie analítica, ésta
se convierte en una superficie modificable de forma libre.

Definición de brechas
Para reparar una brecha, debe definirla como entrada para la herramienta
de reparación. Las brechas se muestran como curvas de alambre negras.
En la mayor parte de los casos, las brechas se encuentran y definen
automáticamente durante el proceso de importación. Si continúa
habiendo pares adyacentes de aristas de un lado que no están incluidas
en la visualización en alambre, debe definir nuevas brechas y añadirlas.

Sugerencias y técnicas 6-3

Sugerencia
Examine atentamente la visualización en alambre. Preste especial
atención a las áreas con curvas de alambre en color negro y muchos
vértices (pulse en Mostrar vértices (Display Vertices) para mostrar
vértices). En ocasiones, las brechas no están definidas correctamente
(por ejemplo, es posible que sólo aparezca en la brecha una parte de
la arista de un lado, en lugar de toda la arista). Seleccione las curvas
de alambre incorrectas, pulse en Quitar de modelo de alambres
(Remove from Wireframe) y seleccione la herramienta Definir
brechas para definir nuevas brechas correctas.
En algunos casos poco frecuentes, las brechas sin identificar no pueden
cerrarse. Pruebe uno de los siguientes métodos para solucionar el
problema:
• Utilice herramientas de edición local manuales (disponibles
principalmente en el modo de modificación) para desconectar la
superficie, modifíquela y corrija su límite; a continuación, vuelva a
colocarla en el componente.
• Si las brechas no se añaden al alambre o no se cierran cuando se
realiza la reparación, pulse en Cerrar en el modo de reparación. En
este modo, a diferencia de lo que ocurre en el modo de función, la
entrada (y sólo se permite una) a la herramienta Cerrar es el alambre
negro seleccionado.

Corrección de discrepancias geométricas
Existen dos tipos de discrepancias geométricas: recorte de superficie
inadecuado (aristas incorrectas) o definición de superficie dañada
(superficies incorrectas). Estas discrepancias geométricas locales pueden
impedir una operación de reparación correcta o provocar resultados
incorrectos. Una discrepancia geométrica también puede hacer que el
modelo no se pueda usar en aplicaciones de Pro/ENGINEER de salida de
flujo. Utilice las herramientas manuales del modo de modificación para
reparar una geometría incorrecta.

Tratamiento de resultados de reparación incorrectos
Una superficie incorrecta (distorsionada) es normalmente el resultado de
una reparación mal realizada. Utilice la misma técnica para encontrar la
superficie incorrecta una vez guardada la reparación en el modelo o bien
utilice el tablero de mandos Reparar (Repair) para ver la geometría
antigua y/o nueva y, a continuación, realice un análisis de superficie. El
análisis más usado es un análisis del tipo Comparar superficies (Compare
Surfaces). Pulse en Análisis (Analysis) > Geometría (Geometry) >
Curvatura (Curvature) para comparar superficies.


Un modo de resolver una superficie incorrecta después de una reparación
es eliminarla y crear una superficie nueva; también se puede revertir el
componente a un estado previo a la reparación cancelando ésta última o
pulsando en Anular (Undo). Juegue con el estado congelado de la
superficie y con las restricciones de tangencia a lo largo de sus aristas
antes de tratar de repararla de nuevo.
En ocasiones, se pueden obtener mejores resultados editando las
propiedades matemáticas de la superficie (reduzca el número de líneas de
rejilla si parecen excesivamente densas) y/o utilice la herramienta de
edición de superficies para que el poliedro de control parezca más
regular.
Sugerencia
Recuerde verificar si la superficie que distorsiona era incorrecta para
comenzar.

Modo de modificación
Utilice el modo de modificación para realizar cambios tanto a superficies
y curvas individuales como a aristas de límite de superficies.
Sugerencia
Donde sea posible, el sistema creará aristas de dos lados cuando se
modifiquen las aristas de una superficie de componente. Para evitar
este comportamiento, o para trabajar de forma similar a la de la
función Editar límite (Edit Boundary), desconecte la superficie,
realice todas las operaciones necesarias en sus aristas y vuelva a
soltarla en el componente.
Están disponibles las siguientes herramientas:
• La herramienta Editar (Edit) edita una arista de un lado usando la
manipulación del polígono de control.
• La herramienta Mover vértice (Move Vertex) mueve un vértice entre
las aristas de un lado de la misma superficie.
• La herramienta Combinar (Merge) combina dos aristas adyacentes de
un lado.
• La herramienta Dividir (Split) divide una arista de un lado en un
punto seleccionado.
• La herramienta Borrar (Delete) borra una arista de un lado.
Nota
El sistema no recuerda el polígono de control de aristas, sino que se
vuelve a crear cada vez que se accede a Editar (Edit).

Sugerencias y técnicas 6-5

Para poder crear nuevas aristas de límite, es necesario crear antes curvas
UV en la superficie. Utilice ahora las opciones de creación de curvas UV
desde el menú IDD o la barra de herramientas del modo de reparación
para reemplazar una cadena seleccionada de aristas de un lado existentes
por una cadena de curvas UV. Es posible usar las mismas operaciones de
edición tanto para curvas como para curvas UV y dar forma al nuevo
límite según sea necesario.


7
Procedimientos de
reparación y análisis del
Solucionador de problemas
El Solucionador de problemas de IDD puede informar sobre una serie de
problemas únicos relacionados con la integridad de la geometría. Cada
problema se puede reparar utilizando uno o varios métodos.
En este capítulo se describen las verificaciones que IDD utiliza como
criterios de búsqueda para informar sobre los defectos de geometría en el
modelo y la forma de repararlos.

7-1

Reparaciones basadas en el uso deseado
El Solucionador de problemas de IDD verifica e informa sobre los
defectos de geometría en el modelo que pueden influir en la solidificación
y el aumento de espesor, así como en la creación posterior de funciones
hijo como los redondeos, o el uso derivado de la geometría importada
para el diseño del mecanizado o del molde. El uso eficaz del Solucionador
de problemas de IDD incluye el entendimiento del uso deseado de la
geometría importada antes de activar las verificaciones relevantes.
En la siguiente tabla se enumeran las verificaciones del Solucionador de
problemas, la categoría y la forma en la que los defectos pertinentes
influyen en el uso de la geometría importada.
Verificaciones del Solucionador de problemas e impacto de los defectos
de geometría

Aumento
Verificación del Solucionador Solidific del Funcione
de problemas Tipo ación espesor s hijo Uso derivado

Superficies erróneas Error

Aristas de dos lados erróneas Error

Curvas de alambre erróneas Error

Aristas teseladas de manera Aviso
incorrecta

Bucles pequeños de aristas de Aviso
un lado

Aristas cortas de un lado Aviso

Vértices erróneos Aviso

Alambres no satisfechos Información

Tangencia no satisfecha Información


Verificaciones del Solucionador de problemas e impacto de los defectos
de geometría

Aumento
Verificación del Solucionador Solidific del Funcione
de problemas Tipo ación espesor s hijo Uso derivado

Brechas no añadidas a los Información
alambres

Aristas casi tangentes Información

Superficies pequeñas Información

Superficies estrechas Información

El Solucionador de problemas clasifica las verificaciones como error,
aviso o información en función de la calidad de la geometría, no del uso
deseado de la geometría.
• Errores: se trata de defectos de geometría que deben corregirse. De
acuerdo con los estándares de Pro/ENGINEER, la geometría
defectuosa, como las superficies, las aristas de dos lados y las curvas
de los alambres erróneas, no son válidas. Estos defectos pueden
causar problemas graves en el uso derivado del modelo. Los errores
causan inestabilidad en la geometría y pueden tener como resultado
la finalización repentina de Pro/ENGINEER.
• Avisos: se trata de defectos de geometría que pueden ser erróneos o
no y dependen de las circunstancias que los causan. Son defectos,
como aristas teseladas de manera incorrecta, aristas de un lado con
bucles pequeños o aristas de un lado demasiado cortas y vértices sin
aristas y superficies coincidentes. Deberá decidir si desea corregir
esta categoría de defectos del modelo.
• Información: se trata de defectos de geometría que no influyen en el
uso de los datos de geometría. Son defectos, como superficies
pequeñas o estrechas, modelos de alambres no satisfechos, tangencia
no satisfecha, brechas no añadidas a los modelos de alambres y
aristas que son casi tangentes. Son propiedades del modelo que
pueden interesar al usuario y puede que desee cambiarlas mediante
IDD.

Procedimientos de reparación y análisis del Solucionador de problemas 7-3

Superficies erróneas
El Solucionador de problemas verifica las superficies con superficies o
dominios cóncavos con límites paralelos o casi paralelos y las clasifica
como errores. Estas superficies están muy distorsionadas o tienen
singularidades erróneas.
No puede utilizar las superficies erróneas para las operaciones de
superficie de salida de flujo como el aumento del espesor, la solidificación
o la creación de la ruta de la herramienta de calidad en el mecanizado. Si
utiliza estas superficies en las operaciones de combinación o de herencia,
se propagarán las verificaciones de geometría en el modelo hijo.
Se puede utilizar el Solucionador de problemas para identificar las
superficies erróneas. Utilice los siguientes métodos para analizar las
superficies erróneas:
• Utilice el Solucionador de problemas de IDD para verificar las
superficies erróneas del modelo, seleccione el diagnóstico
correspondiente en el Solucionador de problemas y amplíe la vista de
la superficie errónea.
• Busque las discrepancias como ondas, bultos y taladros aparentes, en
la vista sombreada.
• Busque las discrepancias como las curvas de silueta incorrectas y las
aristas onduladas en la vista del modelo de alambres.
• Busque las superficies que no se encuentren realzadas de forma
apropiada. Es decir, busque los elementos no coincidentes de las
visualizaciones realzadas y las no realzadas.
• Busque las mallas de las superficies erróneas como las siguientes:
– Malla de autointersección.


– Curvas de malla, que atraviesan puntos que son localmente
paralelos entre sí. Esto es una indicación de singularidad errónea
como se muestra a continuación.

– Malla poco razonable para la forma de la superficie.
– Malla densa o dispersa en un área específica de la superficie.
Deberá ajustar la densidad de la malla para ver este tipo de
malla.
• Busque el análisis de superficies como curvatura, pendiente, rayas,
etc., que estén mal sombreadas localmente.

Resolución de superficies erróneas
Podrá resolver las superficies erróneas tal y como se indica a
continuación:
• Borre la superficie y utilice la herramienta Mezcla de límites
(Boundary Blend) para recrear una superficie de sustitución correcta
tal y como se indica a continuación:
1. Pulse con el botón derecho del ratón en la superficie seleccionada y
pulse en Excluir (Exclude) desde el menú de accesos directos.


Nota
PTC le recomienda no borrar ninguna superficie a menos que esté
seguro de que las superficies no son necesarias. En lugar de ello,
podrá excluir las superficies de modo que se oculten de la
pantalla y se coloquen en la papelera de exclusión. Podrá
recuperar estas superficies de la papelera de exclusión y
utilizarlas o borrarlas cuando finalicen las reparaciones.
2. Asegúrese de que las aristas de un lado de las superficies
circundantes están organizadas e intersectan de forma correcta en las
esquinas.
Sugerencia
En algunos casos, es más sencillo crear la mezcla de límites en una
dirección y reemplazar las aristas en otra dirección una vez creada la
superficie.
3. Cree la mezcla de límites en el modo de función.
Nota
La herramienta Mezcla de límites (Boundary Blend) crea una
superficie no analítica. Si fuese necesario, podrá convertir la
superficie no analítica en una analítica como, por ejemplo, una
superficie plana, extruida, cilíndrica o de revolución.
4. Contraiga la superficie en el componente pertinente.
5. Defina las brechas y repárelas, si fuese necesario.
• En algunos casos, sólo una parte de la superficie es errónea. Quite la
parte de la superficie que sea errónea y aplique un parche a la
superficie con una mezcla de límites como se muestra a continuación:
1. Cree curvas UV para aislar la parte errónea de la superficie.
2. Divida la superficie mediante las curvas UV y borre la parte errónea
de la superficie.
3. Cree una superficie de mezcla de límites para rellenar el taladro.
4. Contraiga la superficie en el componente pertinente.
• Cuando la forma general sea similar a uno de los tipos admitidos de
procedimiento o análisis, como un radio de esquina esférico erróneo,
convierta la superficie en el tipo de superficie admitido similar, como
una superficie plana, extruida, cilíndrica o de revolución, en el modo
de función.
1. Seleccione la superficie


2. En el modo de función, seleccione el tipo analítico entre plana,
extruida, cilíndrica o de revolución.
3. Defina el alambre y repare las brechas.
Si las aristas se alinean cerca de las otras superficies, defina las
brechas y repárelas.
Si las aristas no se alinean
– Desconecte la superficie.
– Borre el límite.
– Reemplace las aristas de la superficie para hacerlas coincidir con
los límites de la superficie circundante.
– Defina las brechas y repárelas.
• En algunos casos, deberá crear la geometría de superficie pertinente
fuera del entorno de IDD, por ejemplo, una superficie simétrica, tal y
como se indica a continuación:
1. Desconecte la superficie pertinente en la geometría importada y salga
de IDD.
2. Seleccione, copie y pegue la superficie en el modo de pieza.
3. Cree una copia simétrica de la superficie sobre un plano en el modo
de pieza.
Nota
No es necesario colocar el plano justo en la mitad de la superficie
a partir de la que se creará la copia simétrica y la posición de
colocación. Podrá transformar las superficies en IDD para
alinearlas.
4. Seleccione y pulse con el botón derecho del ratón en la función
importada y, a continuación, pulse en Redefinir (Redefine) desde el
menú de accesos directos.
5. Pulse en Geometría (Geometry) > Contraer geometría (Collapse
Geometry) o bien en la herramienta Contraer (Collapse) ( ) en el
modo de redefinición.
Nota
Mediante esta operación, la superficie o las funciones de
referencia seleccionadas se contraerán y el modo de redefinición
finalizará. No se pueden contraer las funciones sólidas.
6. Seleccione la función de importación y pulse en ella y, a continuación,
pulse en Redefinir (Redefine) > IDD ( ).


7. Transforme la superficie, si fuese necesario, para ajustar la ubicación
pertinente.
8. Contraiga la superficie simétrica y la superficie desconectada en el
componente pertinente.
Nota
Pro/ENGINEER busca autointersecciones en los diseños de molde
erróneos, como las siguientes:
• Autointersecciones en el tejido: un punto de singularidad o de
convergencia en la superficie. El Solucionador de problemas de
IDD identifica que se trata de una superficie errónea.
• Todos los dobleces en el tejido: una superficie con dos de sus
aristas unidas para crear una arista de dos lados. No es necesaria
ninguna verificación explícita para este defecto en el
Solucionador de problemas. Las superficies plegadas se excluyen
automáticamente cuando accede a IDD.

Aristas de dos lados erróneas
Las aristas se definen como splines y se calculan matemáticamente
utilizando los puntos de interpolación. Las aristas de dos lados erróneas
se crean cuando los puntos de interpolación de cada arista de un lado se
encuentran muy espaciados. El Solucionador de problemas clasifica este
defecto como error.
Las opciones de perfil controlan la unión de las superficies mediante las
capas y la solidificación del modelo. Cuando utilice las opciones,
Pro/ENGINEER intenta unir las superficies mediante las capas, cerrar los
tejidos y solidificar el modelo. Las aristas de dos lados erróneas pueden
aparecer cuando extrapola en gran medida las superficies para cerrar las
brechas durante la importación del modelo.
Una arista de dos lados errónea puede mostrar brechas discontinuas por
toda la arista. Estas aristas evitan la solidificación o el aumento de espesor
de la geometría. Las aristas de dos lados erróneas también pueden indicar
la corrupción de geometría que debe tratar para el uso derivado del
modelo. El Solucionador de problemas muestra estos defectos como
errores y deberá repararlos.


La mayoría de las aristas de dos lados erróneas se podrán corregir del
siguiente modo:
1. Pulse en Quitar de modelo de alambres (Remove from Wireframe)
en el modo de reparación para quitar un modelo de alambres verde y
convertir la arista de dos lados correspondiente en dos aristas de un
lado.
2. Modifique las aristas tal y como se indica a continuación:
• Para los casos sencillos, utilice las herramientas para combinar y
editar las aristas y la herramienta Mover vértice (Move Vertex) para
reparar las aristas de un lado.
• Para los casos más complejos, deberá reemplazar las aristas
incorrectas con curvas UV.
• En algunos casos extremadamente complejos, deberá recrear todo el
límite tal y como se indica a continuación:
a. Desconecte la superficie con las aristas erróneas.
b. Seleccione una de las aristas y pulse en Editar (Edit) > Borrar
(Delete).
c. Utilice las herramientas para reemplazar y las de curvas UV para
crear un límite nuevo.
d. Corte y pegue o arrastre la nueva superficie de nuevo hacia el
componente.
3. Vuelva a crear el modelo de alambres.
4. Cierre la brecha mediante la herramienta de reparación, de
correspondencia o de cierre.

Curvas de alambre erróneas
Un modelo de alambres erróneo se produce cuando un modelo de
alambres negro se crea en un par de aristas de un lado con diferentes
longitudes. IDD crea automáticamente estos modelos de alambres
cuando accede a la aplicación. También se crean cuando se añaden
brechas a los modelos de alambres. Las aristas de dos lados que se
muestran como modelos de alambres verdes se excluyen de la
verificación de modelos erróneos. El Solucionador de problemas clasifica
los modelos de alambres erróneos como errores.


Las herramientas de reparación y de correspondencia pueden cerrar los
modelos de alambres erróneos, pero los resultados pueden crear
problemas con los futuros procesos de reparación. Sin embargo, no todos
los modelos de alambres erróneos se cierran con el uso de las
herramientas de correspondencia, de reparación y de cierre.
La verificación de curvas de modelos de alambres erróneos identifica los
taladros del modelo que impiden la solidificación o el aumento de
espesor de la geometría importada. Deberá quitar estos modelos de
alambres erróneos que el Solucionador de problemas identifica como
errores y manipular las aristas subyacentes antes de crear los modelos de
alambres correctos.
Los resultados deseados identifican la técnica que se va a utilizar para
corregir este error. Puede seguir los siguientes pasos:
en el modo de reparación para quitar la brecha del modelo y
convertir la arista de dos lados correspondiente en dos aristas de un
lado.
• Para los segmentos de curvas con la misma longitud, utilice la
herramienta Combinar curva/modelo de alambres (Merge
Crv/Wfm) en el modo de reparación para combinar las aristas
contiguas de un lado en aristas únicas de un lado.
• Para los segmentos de curvas que no tengan la misma longitud,
utilice la herramienta Dividir curva/modelo de alambres (Split
Crv/Wfm) para dividir la curva larga en el vértice de la curva corta.
Nota
Así se puede crear una arista corta.
2. Defina una brecha nueva utilizando la Herramienta de búsqueda o la
herramienta Definir brechas (Define Gaps) en el modo de reparación.
3. Añada la brecha al modelo de alambres mediante la herramienta
Añadir a modelo de alambres (Add to Wireframe), disponible en el
4. Cierre la brecha que queda con la herramienta de reparación, de


Aristas teseladas de manera incorrecta
Las aristas se definen como splines y se calculan matemáticamente
utilizando los puntos de interpolación. Una arista de un lado correcta y
claramente definida dispone de una densidad adecuada de puntos de
interpolación espaciados uniformemente.
Las aristas de un lado teseladas de manera incorrecta no tienen los puntos
de interpolación distribuidos de forma uniforme o no disponen de
muchos de ellos. Una arista de dos lados correcta dispone de puntos de
interpolación espaciados uniformemente y consta de una densidad de
puntos equivalente a lo largo de cada una de las aristas padre de un lado.
Las aristas de dos lados teseladas de manera incorrecta aparecen cuando
los puntos de interpolación de cada arista de un lado se encuentran muy
espaciados por una distancia relativamente pequeña pero considerable.
El Solucionador de problemas clasifica las aristas teseladas de manera
incorrecta como avisos.


Las aristas teseladas de manera incorrecta no evitan la solidificación de la
geometría pero pueden crear distorsiones u otros resultados de geometría
no deseados. La reparación de las aristas teseladas de manera incorrecta
mejora los resultados de geometría que no son visibles en la mayoría de
los casos. Si las aristas teseladas de manera incorrecta no se reparan,
pueden influir negativamente en las funciones hijo y el uso derivado de la
geometría importada.
Es más probable que causen problemas las aristas de dos lados teseladas
de manera incorrecta que las de un lado. Sin embargo, las aristas de dos
lados teseladas de manera incorrecta se crean a partir de las de un lado.
Por lo tanto, deberá centrarse en reparar las aristas de un lado erróneas.
Siga los siguientes pasos para reparar las aristas teseladas de manera
incorrecta:
en el modo de reparación para convertir una arista de dos lados en
dos aristas de un lado. Puede que surjan problemas con una de las
aristas. Este paso no es necesario en el caso de las aristas de un lado
erróneas.
2. Pulse con el botón derecho del ratón en el diagnóstico para la arista
teselada de manera incorrecta en el Solucionador de problemas y
pulse en Seleccionar geometría problemática (Select Problem
Geometry) desde el menú de accesos directos.
3. Seleccione la herramienta para modificar curvas y superficies ( ). Se
abrirá el cuadro de diálogo Modificación de curvas (Curve Modify).
– Si la arista tiene pocos puntos de interpolación, añada puntos de
este tipo a la arista y redistribúyalos de manera más uniforme.
– Si los puntos de interpolación se agrupan, redistribúyalos de
manera más uniforme.
Pulse en Aceptar (OK).
4. Defina una brecha utilizando la Herramienta de búsqueda o la
herramienta Definir brechas (Define Gaps), disponible en el modo de
reparación.
5. Añada la brecha al modelo de alambres mediante la herramienta
Añadir a modelo de alambres (Add to Wireframe), disponible en el
6. Utilice la herramienta de reparación, de cierre o de correspondencia
para corregir la brecha.


Bucles pequeños de aristas de un lado
Los tejidos de las superficies pueden contener pequeños taladros o bucles
de aristas de un lado dentro de una superficie sencilla o en las
intersecciones de dos o más superficies. La verificación de bucles
pequeños de aristas de un lado identifica estos bucles pequeños. La
dimensión pequeña de los bucles se cuantifica mediante un valor de
umbral. El valor de umbral por defecto es 10 veces la precisión absoluta
del modelo y se aplica a la longitud del perímetro del taladro. El
Solucionador de problemas clasifica este defecto como aviso.
No podrá solidificar modelos que contengan bucles pequeños de aristas
de un lado.
En función de la topología, podrá utilizar los siguientes métodos para
reparar los bucles pequeños con las aristas de un lado:


• Si el taladro se encuentra dentro del límite de una superficie sencilla,
tal y como se muestra, seleccione una de las aristas de perímetro y
bórrela.


• Si el taladro se encuentra en la intersección de dos o más superficies
como se muestra:

en el modo de reparación para quitar un modelo de alambres verde
circundante y convertir la arista de dos lados correspondiente en dos
aristas de un lado.
2. Combine los vértices.


Aristas cortas de un lado
Las aristas cortas de un lado son difíciles de ver. Utilice el Solucionador
de problemas para ampliar la vista y poder repararlas correctamente. La
longitud corta de la arista se cuantifica mediante un valor de umbral. El
valor de umbral por defecto es la precisión absoluta del modelo y se
aplica a la longitud de una arista única de un lado. El Solucionador de
problemas clasifica las aristas cortas de un lado como avisos.
Los modelos que contienen las aristas cortas de un lado no se pueden
solidificar. Puede añadir modelos de alambres y cerrar brechas para
solidificar el modelo, pero se pueden producir errores posteriores en las
funciones o dificultades en el uso derivado de la geometría importada.
Borrar las aristas cortas o alargarlas más allá de la precisión del modelo
mejorará la calidad del modelo para el uso derivado.
La geometría que rodea a las aristas cortas de un lado determinará el
método de reparación tal y como se indica a continuación:
• Si la arista corta de un lado es tangente o casi tangente a una arista
adyacente como se muestra:

Arista corta tangente
o casi tangente

1. Pulse en Quitar de modelo de alambres (Remove from Wireframe),
disponible en el modo de reparación, para quitar el modelo de
alambres de la arista adyacente.
2. Combine los segmentos.


• Si la arista corta de un lado es tangente a una arista adyacente como
se muestra:

La arista corta de un lado que
debe ser tangente

1. Utilice la opción Quitar de modelo de alambres (Remove from
Wireframe), disponible en el modo de reparación, para quitar el
modelo de alambres de la arista adyacente.
2. Mueva el vértice común de modo que las aristas sean casi tangentes.
3. Combine los segmentos.
• Si la arista corta de un lado no es tangente y no debe ser tangente a
una arista adyacente como se muestra:

La arista corta que no
debe ser tangente

1. Defina un modelo de alambres negro para el par de aristas cortas de
un lado.


Nota
La verificación de los contornos del diseño del molde de
Pro/ENGINEER buscará cualquier bucle o todos de las aristas de un
lado. La verificación de bucles pequeños de las aristas de un lado que
realiza el Solucionador de problemas de IDD localizará todos los
bucles que son difíciles de ver o buscar. Sin embargo, los bucles
abiertos grandes son visibles en el modelo.

Vértices erróneos
Un vértice erróneo es una ubicación en la que no coinciden los puntos
finales de dos segmentos consecutivos de aristas de superficie. El
Solucionador de problemas de IDD clasifica este defecto como aviso.
Los vértices erróneos no evitan la solidificación ni el aumento de espesor
del modelo, pero pueden afectar a las funciones hijo y al uso derivado de
la geometría importada.
El proceso de reparación depende de la geometría que rodea a los vértices
erróneos.
• Si hay un vértice erróneo a lo largo de las aristas paralelas como se
muestra:

Las aristas deben encontrarse
en el mismo punto

1. Quite el modelo de alambres de las aristas del vértice erróneo.
2. Pulse en Combinar curva/modelo de alambres (Merge Crv/Wfm)
( ) en el modo de reparación para combinar las aristas de un lado
contiguas en aristas únicas de un lado.


• Si hay un vértice erróneo en la esquina de una superficie como se
muestra:

El vértice no se encuentra
en la intersección de las aristas

1. Desconecte la superficie con el vértice erróneo del componente.
2. Pulse con el botón derecho del ratón en el nodo pertinente en el
Solucionador de problemas y pulse en Seleccionar geometría
problemática (Select Problem Geometry) desde el menú de accesos
directos.
3. Pulse con el botón derecho del ratón en la geometría realzada en la
ventana gráfica y pulse en Quitar de modelo de alambres (Remove
from Wireframe) desde el menú de accesos directos.
Algunos vértices se consideran erróneos cuando las superficies que
los componen no intersectan en el mismo punto. En los casos más
complicados, por ejemplo, cuando algunas de estas superficies están
congeladas, la Herramienta de reparación no modificará las
superficies para que intersecten geométricamente y se creará un
vértice erróneo. En algunos casos, se pueden utilizar las herramientas
Transformar (Transform) o Modificar forma (Modify shape) para
corregir el problema.
– Si el vértice erróneo desaparece del Solucionador de problemas,
se genera cuando se cierra la brecha y se debe a una alineación
errónea de superficies. Repare este defecto tal y como se indica a
continuación:
a. Analice las superficies y determine cuál no está alineada con el
resto del tejido.


b. Utilice la herramienta Transformar (Transform) en el modo de
función para desplazar la superficie de modo que se alinee
correctamente con el resto del tejido.
– Si el vértice erróneo sigue apareciendo como un aviso del
Solucionador de problemas, es erróneo dentro de una superficie
única. Repare este defecto tal y como se indica a continuación:
a. Pulse con el botón derecho del ratón en el nodo pertinente en el
Solucionador de problemas y pulse en Seleccionar geometría
problemática (Select Problem Geometry) desde el menú de
accesos directos.
b. Pulse con el botón derecho del ratón en la geometría realzada en
la ventana gráfica y pulse en Desconectar (Detach) desde el
menú de accesos directos.
c. Desplace el vértice erróneo de modo que se ajuste a la esquina
existente del componente. El vértice erróneo se reparará cuando
se desplace.
d. Combine y contraiga la superficie de nuevo hacia el componente.
4. Vuelva a crear los modelos de alambres que falten si fuese necesario.

Alambres no satisfechos
Los modelos de alambres satisfechos representan las aristas de dos lados
y aparecen de color verde. Los modelos de alambres no satisfechos
representan las brechas definidas añadidas a los modelos de alambres
que no están cerrados y aparecen de color negro. El Solucionador de
problemas de IDD verifica e informa de los alambres negros en el modelo.
Los modelos de alambres no satisfechos no incluyen la geometría de
módulo de alambres errónea.
Los modelos que contienen los alambres no satisfechos no se pueden
solidificar ni aumentar de espesor. Estos modelos de alambres se pueden
cerrar automáticamente y convertirse en modelos satisfechos cuando
traslade los vértices o utilice las herramientas Combinar (Combine),
Combinar (Merge) o Contraer (Collapse). También se puede utilizar la
herramienta de correspondencia, de reparación o de cierre para reparar
de forma interactiva los modelos de alambres no satisfechos.


Tangencia no satisfecha
La tangencia no satisfecha representa una condición de tangencia
definida a lo largo de una arista de dos lados que no se cumple. Las
restricciones de tangencia se definen automáticamente en función del
ángulo entre las superficies adyacentes de cada arista de dos lados
cuando se accede al entorno de IDD. El Solucionador de problemas
clasifica esta condición como verificación informativa.
No es necesario reparar las tangencias no satisfechas para solidificar un
modelo o desviar un tejido, pero pueden afectar al uso derivado de la
geometría importada. Las rutas de la herramienta de mecanizado o una
pieza de plástico pueden mostrar claramente las tangencias que no se
reparan en el modelo.
Existen varias herramientas en IDD que se pueden utilizar para reparar
las restricciones de tangencia como parte de otras operaciones. Utilice la
herramienta de reparación o de correspondencia y marque la casilla
Reparar tangencia (Repair Tangency) en el tablón de reparación o de
correspondencia para reparar una tangencia no satisfecha. No se puede
satisfacer dicha tangencia con la Herramienta de reparación cuando todas
las superficies necesarias para la tarea de reparación estén congeladas.
La herramienta Alinear (Align), disponible en todos los modos de IDD,
repara las tangencias, pero sólo funciona para las superficies de forma
libre. Utilice esta herramienta tal y como se indica a continuación:
1. Seleccione la superficie, pulse con el botón derecho del ratón y pulse
en Desconectar (Detach) desde el menú de accesos directos.
2. Seleccione una arista de límite de la superficie, pulse con el botón
derecho y pulse en Borrar (Delete).
3. Seleccione una superficie resultante y pulse en Editar (Edit) >
Alinear (Align).
Nota
La opción Alinear (Align) no está disponible para las superficies
analíticas. Puede cambiar las propiedades matemáticas de estas
superficies para convertirlas en superficies de forma libre.
4. Alinee la arista o las aristas necesarias mediante el tablero de
mandos.
Utilice la herramienta Quitar tangencia (Remove Tangency) para quitar
manualmente las tangencias no satisfechas que no sean necesarias.


Brechas no añadidas a los alambres
Una brecha es un par de aristas de un lado que se encuentran cercanas
entre sí y no forman parte del modelo de alambres. Las aristas de un lado
que cumplen estos criterios, en la mayoría de los casos representan los
taladros en la geometría importada que tienen que estar cerrados. El
Solucionador de problemas clasifica estas brechas no añadidas a los
modelos de alambres como verificación informativa.
IDD busca las brechas y las añade automáticamente a los módulos de
alambres cuando accede al entorno de IDD. El valor de umbral por
defecto para las brechas es de 7,5 veces la precisión del modelo. Puede
especificar el valor de umbral por defecto en la Herramienta de búsqueda
cuando busque brechas y en el Solucionador de problemas para
identificar las brechas no añadidas a los modelos de alambres. Aumente
el valor de umbral para buscar las brechas adicionales no añadidas a los
modelos de alambres.
Para añadir brechas a los modelos de alambres:
1. Pulse con el botón derecho del ratón en el diagnóstico para la brecha
no añadida a los modelos de alambres en el Solucionador de
problemas y pulse en Seleccionar geometría problemática (Select
Problem Geometry) desde el menú de accesos directos.
2. Pulse en Añadir a modelo de alambres (Add to Wireframe).
Puede utilizar el Solucionador de problemas para seleccionar todas las
brechas no añadidas a los modelos de alambres o una brecha única no
añadida a un modelo de alambres. Sin embargo, no podrá utilizar el
Solucionador de problemas para seleccionar un subconjunto de brechas
no añadido a los modelos de alambres desde la lista identificada porque
el Solucionador de problemas no admite la selección múltiple.
Si desea identificar y seleccionar un subconjunto de brechas no añadido a
los modelos de alambres, utilice el siguiente método alternativo:
1. Seleccione la Herramienta de búsqueda.
2. Defina el tipo de función para las brechas.
3. Defina la distancia de las brechas por defecto requerida.
4. Busque las brechas.
5. Recopile las brechas necesarias en la Herramienta de búsqueda y
pulse en Aceptar (OK).


Aristas casi tangentes
Las aristas casi tangentes son aquellas aristas para las cuales las
superficies padre de una arista de dos lados son tangentes o casi
tangentes dentro del ángulo proporcionado, pero no tienen una
restricción de tangencia. El ángulo por defecto es de 5 grados. Para
identificar las superficies tangentes sin una restricción tangente, defina el
valor de umbral en cero. El Solucionador de problemas informa sobre esta
función como verificación informativa.
Las aristas casi tangentes no evitan la solidificación o el aumento de
espesor de la geometría importada. Esto puede afectar a la calidad del
producto final, como el aspecto de la superficie y las rutas de
herramientas de mecanizado.
Puede utilizar la herramienta Añadir tangencia (Add Tangency) para
añadir manualmente las condiciones de tangencia a una arista de dos
lados. Si se añade la condición de tangencia puede corregir
automáticamente la tangencia. No se puede reparar la tangencia entre dos
superficies congeladas a menos que las superficies sean ya tangentes.
Marque la casilla Ignorar (Ignore) en el Solucionador de problemas para
ocultar las aristas casi tangentes que el Solucionador de problemas ha
identificado cuando la tangencia no se desee.

Superficies pequeñas
Una superficie pequeña tiene un valor de perímetro menor que dos veces
el valor de umbral. El valor de umbral por defecto es equivalente a la
precisión absoluta del modelo. El Solucionador de problemas de IDD
clasifica este defecto como verificación informativa.
Las superficies pequeñas impactan de forma negativa en la calidad del
modelo debido al tamaño. Pueden afectar a otras operaciones de
reparación y evitan la solidificación del modelo. A menudo evitan
también el aumento de espesor de los tejidos de la superficie. Las
superficies pequeñas pueden también influir en la creación de funciones
posteriores o en el uso derivado del modelo. La eliminación de las
superficies pequeñas del modelo mejora su calidad.
Para quitar las superficies pequeñas:
1. Pulse con el botón derecho del ratón en el diagnóstico de una
superficie pequeña en el Solucionador de problemas y pulse en
Seleccionar geometría problemática (Select Problem Geometry)
2. Pulse en Editar (Edit) > Borrar (Delete).
3. Cierre la brecha resultante mediante las técnicas descritas para los
bucles pequeños de las aristas de un lado.


Nota
La verificación de superficies pequeñas mediante el diseño del molde
de Pro/ENGINEER es la misma que la de superficies pequeñas
mediante el Solucionador de problemas en IDD.

Superficies estrechas
Puede identificar las superficies estrechas mediante el área de superficie.
Una superficie estrecha tiene un área de superficie menor que la longitud
del perímetro por el valor de umbral dividido por dos. El valor de umbral
por defecto es la precisión absoluta del modelo. Las superficies pequeñas
se excluyen automáticamente de esta verificación. El Solucionador de
problemas clasifica las superficies estrechas como verificación
informativa.
Las superficies estrechas pueden causar problemas de creación de
funciones posteriores o de uso derivado del modelo porque el tamaño
relativo es equivalente a la precisión del modelo. Aunque es opcional, la
eliminación de las superficies estrechas puede tener como resultado una
mejora de la calidad del modelo.
En lo que respecta a la geometría, las superficies estrechas o de astilla son
equivalentes. En lo que se refiere a la topología, una superficie de astilla
tiene dos cadenas de curvas de modelos de alambres negros o verdes
como sus límites y puede tener unas cuantas aristas de un lado entre
cadenas. Esta condición del modelo de alambres es la principal diferencia
entre una superficie de astilla y una superficie estrecha como se muestra a
continuación.

superficie de astilla

superficie estrecha

Cuando una superficie estrecha cumple los criterios de una astilla, puede
definir topológicamente la superficie estrecha como una astilla y añadirla
al modelo de alambres. El diagnóstico para la superficie estrecha cambia a
un nodo de modelo de alambres no satisfecho en el Solucionador de
problemas. Podrá usar posteriormente la Herramienta de reparación para
quitar la superficie de astilla y cerrar la brecha resultante en una
operación única.


Si el modelo tiene muchos nodos de superficies estrechas, es más efectivo
convertir las superficies estrechas en modelos de alambres mediante los
métodos masivos. El siguiente procedimiento convierte la mayoría de las
superficies estrechas en modelos de alambres negros:
1. Busque y añada todas las brechas al modelo de alambres.
2. Utilice la Herramienta de búsqueda para identificar y recopilar las
superficies de astilla tal y como se indica a continuación:
a. Seleccione la Herramienta de búsqueda.
b. Defina el tipo de función para las astillas.
c. Defina el umbral de astilla requerido.
d. Busque las astillas.
e. Recopile las astillas necesarias en la Herramienta de búsqueda.
f. Pulse en Aceptar (OK).
3. Añada las astillas al modelo de alambres.
Cuando el modelo está compuesto de sólo unas cuantas superficies
estrechas o cuando las superficies estrechas no se pueden definir como
astillas, puede reparar manualmente las superficies estrechas tal y como
se indica a continuación:
– Cuando las superficies estrechas se encuentran en la mitad de un
tejido de superficie como se muestra, defina las superficies
estrechas como astillas y añádalas a los modelos de alambres.


1. Pulse en IDD > Definir astillas (Define Slivers) o en en la barra
Herramientas de reparación. Se abrirá el cuadro de diálogo Definir
astillas (Define Slivers).
2. Seleccione la superficie estrecha desde el modelo y cierre el cuadro de
diálogo Definir astillas (Define Slivers).
Nota
El diagnóstico para la superficie estrecha desaparecerá del
Solucionador de problemas cuando añada dicha superficie al
modelo de alambres. Cambiará a un nodo de modelo de alambres
no satisfecho.
4. Repare el modelo de alambres mediante las técnicas descritas para los
modelos de alambres no satisfechos.
– Si una superficie estrecha se encuentra en la arista de un tejido de
superficie, borre la superficie estrecha y extienda las superficies
restantes para cerrar la brecha.


Nota
No se puede definir una superficie estrecha en la arista de un tejido
como astilla.
Para quitar estas superficies estrechas:
1. Pulse con el botón derecho del ratón en el diagnóstico para las
superficies estrechas en el Solucionador de problemas y pulse en
Seleccionar geometría problemática (Select Problem Geometry)
2. Pulse en Editar (Edit) > Borrar (Delete).
3. Cierre la brecha resultante mediante las técnicas descritas para los
bucles pequeños de las aristas de un lado.
Si borra las astillas, deberá añadir manualmente las brechas resultantes a
los modelos de alambres y cerrar las brechas.
Nota
La verificación de superficies pequeñas mediante el diseño del molde de
Pro/ENGINEER es la misma que la de superficies pequeñas y estrechas
mediante el Solucionador de problemas en IDD.


8
Asignación de procesos de
reparación en todas la
versiones
Puede que los usuarios avanzados de IDD deseen utilizar las
herramientas de reparación de IDD mejoradas de Pro/ENGINEER
Wildfire 4.0 y versiones posteriores tal y como han utilizado las
herramientas de reparación de IDD de Pro/ENGINEER Wildfire 3.0 y
versiones anteriores. Probablemente, los usuarios nuevos de IDD de
Pro/ENGINEER Wildfire 4.0 y versiones posteriores encontrarán
dificultades cuando utilicen las funciones de reparación de las versiones
anteriores. Por lo tanto, PTC se ha asegurado de que ninguna función de
Pro/ENGINEER Wildfire 3.0 y versiones anteriores se perdiera, al mismo
tiempo que se han mejorado las herramientas de reparación de IDD de
Pro/ENGINEER Wildfire 4.0 y versiones posteriores.
En este capítulo intentaremos asignar los procesos de reparación
comunes de IDD de Pro/ENGINEER Wildfire 3.0 y versiones anteriores a
los procesos de reparación de Pro/ENGINEER Wildfire 4.0 y versiones
posteriores. Mientras que las funciones de IDD de Pro/ENGINEER
Wildfire 4.0 y versiones posteriores se explicarán de forma más detallada,
las funciones de Pro/ENGINEER Wildfire 3.0 y versiones anteriores se
describirán brevemente.

8-1

Desplazamiento de aristas para cerrar brechas
amplias
Ya se ha explicado en esta guía el sencillo proceso de “cierre de brechas”
de búsqueda de brechas, definición de la distancia máxima de brechas,
adición del modelo de alambres y cierre de brechas.
Sin embargo, no podrá utilizar “cerrar brechas” para cerrar las brechas
amplias en la geometría del modelo, incluso si IDD ha identificado dichas
brechas.

Pro/ENGINEER Wildfire 3.0 y versiones anteriores
Se pueden utilizar las siguientes técnicas para cerrar las brechas amplias
del modelo:
• Proyecte la arista correcta de otra superficie para reemplazar la
errónea de una superficie.
• Si aún no puede cerrar las brechas, divida la arista errónea en
segmentos pequeños y trasládelos cerca de la arista de la otra
superficie de modo que la brecha sea lo suficientemente pequeña
como para cerrarse.

Pro/ENGINEER Wildfire 4.0 y versiones posteriores
1. Seleccione la arista errónea de una superficie que desee reemplazar.
2. En el modo de reparación, seleccione la Herramienta para reemplazar
( ).
3. Seleccione una arista correcta de otra superficie.
Nota
La división de la arista en fragmentos pequeños resulta una labor tediosa.
En lugar de ello, utilice la herramienta para modificar curvas y
superficies ( ) para modificar las aristas de superficies sin dividirlas en
fragmentos.
Utilice la herramienta para modificar curvas y superficies tal y como
se indica a continuación:
1. Seleccione la arista errónea de una superficie que desee modificar.
2. En el modo de reparación, seleccione la herramienta para modificar
curvas y superficies ( ). Se abrirá el cuadro de diálogo
Modificación de curvas (Curve Modify).
3. Realice la modificación mediante los puntos de interpolación.


4. Añada los puntos de interpolación y arrástrelos hasta las ubicaciones
deseadas por la arista de la otra superficie.
5. Pulse en Aceptar (OK).
Nota
En la mayoría de los casos, las brechas se cierran automáticamente. Si no
lo hacen, deberá reparar de un modo similar los modelos de alambres
erróneos.

Eliminación de los vértices adicionales
Las aristas entre las dos superficies pueden estar formadas por varios
segmentos y vértices innecesarios. No tendrá que quitar estos vértices
adicionales para crear un sólido. Sin embargo, si los vértices adicionales
se quitan, pueden mejorar la calidad de las aristas para la creación de
funciones de salida de flujo y el uso en el diseño del molde y el
mecanizado.
Se pueden combinar los segmentos de las aristas para eliminar los
vértices adicionales y mejorar la calidad de las aristas de las superficies.

Puede pulsar en Geometría (Geometry) > Arreglar geom. (Heal
Geometry) > Manual (Manual) y seleccionar > Corr. lím. tej.
(FixQuiltBndry) en el menú > CORR. OPCIONES (FIX OPTIONS) del
Administrador de Menús (Menu Manager). Después de pulsar en Corr.
lím. tej. (FixQuiltBndry) en el menú CORR. OPCIONES (FIX OPTIONS),
pulse en Listo (Done) en el menú Corr. lím. tej. (FixQuiltBndry).

Vértices adicionales antes de la eliminación

Asignación de procesos de reparación en todas la versiones 8-3

Vértice restante tras la eliminación de vértices adicionales

Nota
Todos los vértices adicionales no se quitan y puede que tenga que quitar
manualmente los vértices adicionales restantes. Para quitar estos vértices,
edite los límites afectados de dos superficies y cierre los límites
reparados.

Puede activar la visualización de vértices en el modo de reparación para
identificar visualmente los vértices adicionales. La Herramienta de
reparación quita automáticamente los vértices adicionales cuando cierra
las brechas y repara las aristas de dos lados. Los vértices adicionales no se
quitan cuando no se pueda cerrar una brecha con la Herramienta de
reparación.
Utilice la Herramienta de reparación para el componente activo tal y
como se indica a continuación:
1. En el modo de reparación, asegúrese de que las superficies están
congeladas y que el componente está activo en el árbol de estructura
geométrica y topológica (GTS).
2. Seleccione la Herramienta de reparación y pulse en en el tablero
de mandos para finalizar la tarea.


Vértices adicionales antes de la eliminación

La Herramienta de reparación quita los vértices adicionales de las aristas
de un lado y de dos lados.
Siga los siguientes pasos para quitar de forma individual los vértices
adicionales:
1. Seleccione los dos segmentos adyacentes desde el modelo.
2. Seleccione la herramienta Combinar curva/modelo de alambres
(Merge Crv/Wfm) ( ).

Vértice restante tras la eliminación de vértices adicionales

Nota
No todos los vértices adicionales se quitarán. Puede que tenga que quitar
manualmente los vértices adicionales restantes.
Quite los vértices adicionales tal y como se indica a continuación:
1. Con un componente activo, desconecte una de las superficies con un
vértice adicional.
2. Seleccione las aristas de un lado de uno de los lados del vértice para
quitarlo en el componente.


4. Active la superficie desconectada.
5. Seleccione las aristas de un lado de uno de los lados del vértice para
quitarlo en la superficie.
7. Combine la superficie y el componente.
8. Contraiga el nodo combinado.

Modelo con todos los vértices adicionales quitados

Corrección de vértices
Un vértice erróneo se crea cuando los puntos finales de dos segmentos de
aristas conectados no se encuentran en un punto, como se revela cuando
se amplía la imagen de dicho vértice.

Las funciones de IDD de Pro/ENGINEER Wildfire 3.0 y versiones
anteriores corrigen muy pocas clases de vértices erróneos. Los vértices
restantes aparecen como verificaciones de geometría que requieren una
corrección manual.


IDD identifica automáticamente los vértices erróneos cuando los modelos
de alambres se crean automáticamente durante la importación. Modifica
dicha información cuando edita los modelos de alambres. IDD intenta
corregir los vértices erróneos durante una operación de reparación o de
correspondencia. Este método mejorado repara muchos más vértices que
la opción Corr. vértices (FixVertices) en el Administrador de Menús
(Menu Manager) de las versiones anteriores de IDD. Puede utilizar el
Solucionador de problemas para identificar los vértices erróneos restantes
y repararlos de forma manual. La técnica más común de reparación
recomendada consiste en quitar los modelos de alambres verdes y
desplazar el vértice.
Los vértices erróneos también se crean durante las operaciones de
reparación. Cuando los vértices de las superficies adyacentes no
coinciden en un punto, puede parecer que las aristas del modelo de
alambres negro coinciden aunque realmente no lo hagan en el vértice.
Para corregir este vértice erróneo, transforme las superficies adyacentes
de modo que coincidan en un punto y cierren el modelo de alambres
negro.

Enderezamiento de aristas
Las funciones de IDD de Pro/ENGINEER Wildfire 3.0 y versiones
anteriores disponen de un comando para enderezar las aristas. Sin
embargo, este comando no existe en la versión actual de IDD, aunque se
pueden enderezar las aristas en Pro/ENGINEER Wildfire 4.0 y versiones
posteriores. A continuación se muestra una arista que hay que enderezar.


1. Cree una curva UV nueva a través de los puntos finales de la arista
errónea con la herramienta Curva UV por puntos (UV-Curve through
Points) ( ) como se muestra a continuación.

Nota
Una curva UV se crea sólo en el dominio de la superficie. En la mayoría
de los casos, el dominio de la superficie se amplía más allá de los límites
visibles de la superficie y la creación de la curva no se ve afectada. En
algunos casos, puede que tenga que ampliar el dominio de la superficie
mediante la herramienta Extrapolar (Extrapolate), disponible en el menú
Editar (Edit), para crear una curva UV que sea continua.
2. Realce la arista distorsionada y seleccione la Herramienta para
reemplazar ( ).
3. Seleccione la curva UV. La arista se enderezará como se muestra.

Nota
Si la curva UV intersecta completamente con la superficie, podrá añadirla
al modelo de alambres para dividir la superficie y borrar la parte no
deseada de la superficie en lugar de utilizar la Herramienta para
reemplazar. La curva UV (en azul) permanecerá tras la operación de
sustitución y la podrá borrar si lo desea.


Edición de límites
Tendrá que seleccionar varias opciones para reemplazar la arista de una
superficie en las funciones de IDD de Pro/ENGINEER Wildfire 3.0 y
versiones anteriores. Deberá utilizar la opción Geometría (Geometry) >
Arreglar geom. (Heal Geometry) > Manual (Manual) > Editar límite
(Edit Boundary) del menú CORR. OPCIONES (FIX OPTIONS) del
Administrador de Menús (Menu Manager).

Para reemplazar una porción de un límite de superficie:
1. Seleccione la arista de una superficie o una cadena de aristas de la
superficie que desee reemplazar.
2. Seleccione la Herramienta para reemplazar ( ).
3. Seleccione la arista o la cadena de aristas de una superficie adyacente
que desee utilizar para reemplazar.
Las curvas UV se pueden crear manualmente en la superficie para
recortar y se pueden utilizar para reemplazar las aristas. Si las aristas
nuevas con las que van a reemplazar las aristas antiguas no están
alineadas, puede volver a ampliar o a recortar estas curvas UV creadas
manualmente.
Proyecte y amplíe o recorte la curva UV tal y como se indica a
continuación:
1. Seleccione la superficie donde desea crear la curva UV.
2. Seleccione la herramienta Curva UV por proyección (UV-Curve by
Projection) ( ).
3. Seleccione la arista de otra superficie para proyectarla. La vista previa
de la curva UV se muestra en la superficie.
4. Pulse con el botón derecho del ratón en un punto final de la curva UV
representada por un recuadro blanco y pulse en Extender hasta
(Extend To) desde el menú de accesos directos.
5. Seleccione el límite de superficie que desea extender.


Nota
El dominio de la superficie no es lo suficientemente grande para la
curva UV deseada si la curva UV no se extiende hasta la ubicación
pertinente o si la vista previa de la curva UV no se encuentra
proyectada completamente en la superficie. Pulse en Editar (Edit) >
Extrapolar (Extrapolate) para extender el dominio de la superficie si
no es lo suficientemente grande para la extensión de la curva UV.
Una vez creadas las curvas UV, siga los siguientes pasos:
1. Seleccione los segmentos de aristas que desea reemplazar.
2. Seleccione la Herramienta para reemplazar.
3. Seleccione las curvas UV para definir la arista nueva.
Nota
Mientras las curvas UV intersecten con la superficie completamente,
este proceso vuelve a recortar la superficie.
En algunos casos, es más sencillo dividir la superficie y borrar la parte de
la superficie que no sea necesaria tal y como se describe a continuación:
1. Cree la curva UV para dividir la superficie.
2. Mientras la curva UV esté realzada, seleccione la herramienta Añadir
a modelo de alambres (Add to Wireframe tool) ( ).
3. Borre la parte de la superficie que no sea necesaria.
Para borrar todo el límite de superficie:
1. Desconecte la superficie del componente.
2. Seleccione los segmentos de aristas que desea quitar.
3. Pulse en Editar (Edit) > Borrar (Delete) o pulse la tecla Supr.
Nota
Se mostrará el dominio de superficie sin límites.
Puede utilizar la herramienta Recortar (Trim) en el modo de función para
modificar el límite de una superficie volviendo a recortarla.


Inversión de laterales de superficies
De vez en cuando, cuando se importa una superficie, la parte errónea de
una superficie periódica se mantiene, en especial, para las superficies
cilíndricas y esféricas.

La reparación es más sencilla cuando se vuelve a crear el límite de la
superficie desde las superficies adyacentes. Para corregir la parte errónea
de una superficie periódica:
1. Desconecte la superficie del tejido circundante.
2. Aísle las superficies desconectadas para quitar el desorden de la
pantalla.
3. Borre el límite de la superficie visible.
4. Seleccione la superficie sin límites y pulse en Editar (Edit) >
Extrapolar (Extrapolate) y arrastre las aristas de la superficie para
incluir completamente el área de la superficie deseada.
5. Active la superficie sin límites.
6. Cree curvas UV en la superficie sin límites mediante la proyección de
las aristas de la superficie adyacente, tal y como se indica a
continuación:
a. Seleccione la superficie sin límites y seleccione la herramienta
Curva UV por proyección (UV-Curve by Projection).
b. Mantenga pulsada la tecla CTRL y seleccione las aristas visibles
de las superficies adyacentes.
c. Pulse en en el tablero de mandos.
7. Añada las curvas UV al modelo de alambres tal y como se indica a
continuación:
a. Defina el filtro de selección para las curvas UV.


b. Arrastre una ventana por las curvas UV visibles para
seleccionarlas todas.
c. Seleccione la herramienta Añadir a modelo de alambres (Add to
Wireframe).
8. Seleccione la parte no deseada de la superficie y bórrela.
9. Arrastre o corte y pegue la superficie corregida de nuevo en el tejido.

En algunos casos, la superficie incluye bucles que no podrá proyectar
desde otras superficies. Para corregir la parte errónea de una superficie
periódica en estos casos:
1. Desconecte la superficie del tejido circundante.
2. Aísle las superficies desconectadas para quitar el desorden de la
pantalla.
3. Copie la superficie y péguela como una superficie nueva.
4. Oculte la superficie nueva.
5. Borre el límite de la superficie visible.
6. Seleccione la superficie y pulse en Editar (Edit) > Extrapolar
(Extrapolate) y arrastre las aristas de la superficie para incluir
completamente el área de la superficie deseada.
7. Haga visible la superficie copiada.
8. Cree curvas UV en la superficie sin límites mediante la proyección de
las aristas de la superficie copiada tal y como se indica a
continuación:
a. Seleccione la superficie sin límites y seleccione la herramienta
Curva UV por proyección (UV-Curve by Projection).
b. Mantenga pulsada la tecla CTRL y seleccione las aristas visibles
de la superficie copiada.
c. Pulse en en el tablero de mandos.


9. Borre la superficie copiada u ocúltela.
10. Active la superficie sin límites.
11. Añada las curvas UV al modelo de alambres tal y como se indica a
continuación:
a. Defina el filtro de selección para las curvas UV.
b. Arrastre una ventana por las curvas UV visibles para
seleccionarlas todas.
c. Seleccione la herramienta Añadir a modelo de alambres (Add to
Wireframe).
12. Seleccione la parte no deseada de la superficie y bórrela.
13. Arrastre o corte y pegue la superficie corregida de nuevo en el tejido.

Técnica de superposición
Utilice la técnica de superposición para reparar las superficies erróneas
que tengan singularidades. Esta técnica también es válida en
Pro/ENGINEER Wildfire 4.0 y versiones posteriores.
Puede utilizar el Solucionador de problemas para identificar las
superficies erróneas. Deberá ubicar la singularidad en la superficie
errónea antes de intentar repararla. Consulte la sección Superficies
erróneas en el capítulo Procedimientos de reparación y análisis del
Solucionador de problemas de la presente guía.
Para una singularidad dentro del límite de una superficie:
1. En el modo de reparación, cree las curvas UV por los puntos en la
superficie errónea para aislar la singularidad.
Nota
Asegúrese de que las curvas UV crean cuatro laterales con esquinas
cuadradas. Las superficies correctas tienen cuatro laterales. Las
superficies con tres laterales pueden crear nuevas singularidades.
2. Añada las curvas UV al modelo de alambres.
3. Borre la parte errónea de la superficie.
4. En el modo de función, cree una superficie de mezcla de límites
nueva. Asegúrese de que las cuatro aristas de la superficie de mezcla
de límites nueva sean curvaturas continuas.
5. Arrastre o corte y pegue la superficie nueva en el tejido.


Puede que tenga que recortar las superficies circundantes cuando la
singularidad se encuentre en la esquina de la superficie. En algunos
casos, podrá cambiar las propiedades matemáticas de una superficie para
eliminar las singularidades.

Comentarios finales
Esperamos que este manual de introducción a Import DataDoctor le haya
mostrado el modo de comenzar a usar el avanzado conjunto de
herramientas de reparación y reutilización de datos de Import
DataDoctor. Recuerde que aquí se han mostrado diferentes métodos para
alcanzar un mismo objetivo. Consulte la Ayuda de Pro/ENGINEER para
obtener más información.


9
Obtención de soporte

En este capítulo se proporciona información sobre todas las fuentes a las
que puede recurrir con el fin de obtener soporte para trabajar con
Pro/ENGINEER. Las tres áreas principales de soporte son:
• Centro de ayuda de Pro/ENGINEER
• Centro de recursos de Pro/ENGINEER Wildfire 5.0
• Soporte técnico
• Servicios de formación de PTC
• Comunidad de usuarios PTC
Cuando conozca mejor estas fuentes, descubrirá que a menudo su campo
de experiencia se solapa. Para obtener acceso a la documentación de PTC
desde Internet, es preciso disponer de una cuenta en línea de PTC. Para
solicitar una cuenta en línea de PTC, vaya al sitio Web
www.ptc.com/appserver/common/account/basic.jsp.
Nota
Es necesario disponer de Adobe Acrobat Reader para leer ficheros
PDF. Consulte http://get.adobe.com/reader/ para descargar una
versión gratuita de Acrobat Reader.

9-1

Centro de ayuda de Pro/ENGINEER
Para obtener acceso a la ayuda contextual y a los libros en formato PDF
de Pro/ENGINEER, pulse en Ayuda (Help) > Centro de ayuda (Help
Center) en Pro/ENGINEER o utilice el menú contextual. En el Centro de
ayuda, consulte la sección Uso del Centro de ayuda para obtener más
información.

Centro de recursos de Pro/ENGINEER
Las herramientas de utilidad basadas en la Web pueden resultar muy
útiles a la hora de aprender a utilizar Pro/ENGINEER. Se puede acceder
al Centro de recursos de Pro/ENGINEER Wildfire 5.0 desde el
explorador de Pro/ENGINEER, a través del Centro de ayuda de
Pro/ENGINEER desde el sitio Web
www.ptc.com/community/resource-center/proengineer/index.htm.
En las herramientas se incluyen los elementos siguientes:
• Herramientas Web y programas de instrucción (Web Tools and
Tutorials): instrucciones en pasos individuales y otros temas de gran
utilidad. Vaya a los programas de instrucción desde el Centro de
recursos o diríjase directamente al sitio Web
www.ptc.com/go/wildfire/get/index.htm y pulse en el Centro de
recursos > Demostraciones, herramientas y programas de
instrucción.
• Tarjeta de referencia rápida (Quick Reference Card): una referencia
de gran utilidad para las barras de herramientas, técnicas de
selección, visualización dinámica y mucho más.
• Herramientas de productividad (Productivity Tools): una guía
interactiva para las herramientas nuevas que permite aumentar la
productividad. Se incluyen las herramientas de selección, mejoras en
las herramientas de visualización (Girar, Panoramizar y Ampliar) y el
árbol del modelo.
• Mapa de menús: una referencia cruzada de comandos de menú
desde Pro/ENGINEER 2001 y Pro/ENGINEER Wildfire hasta los
comandos de menú más recientes.

Soporte técnico de PTC
El Soporte técnico para Pro/ENGINEER está disponible 24 al día, los 7
días de la semana. Puede ponerse en contacto con el Soporte técnico por
teléfono, fax, correo electrónico o FTP.


Encontrará la información de contacto de Soporte técnico más actualizada
en Pro/ENGINEER. Sólo tiene que pulsar en el enlace Soporte (Support)
de la página de inicio del navegador de Pro/ENGINEER.

Servicios de formación de PTC
Los Servicios de formación de PTC ofrecen una gran variedad de
soluciones basadas en la metodología "Precision Learning". Esta
metodología consiste en un ciclo continuo de aprendizaje, evaluación y
mejora que se centra en proporcionar la formación correcta, a las personas
adecuadas, en el momento oportuno y con la metodología más óptima.
Las actividades de formación, ya sean impartidas por un formador
experto y certificado por PTC o a través de un curso Web, se basan en el
principio de “explicar, mostrar, dejar hacer” para potenciar al máximo la
comprensión y la retención. Visite la página Web
www.ptc.com/services/index.htm donde encontrará una amplia oferta
de cursos Web y cursos con instructor que ofrecen los Servicios de
formación de PTC.
Los Servicios de formación de PTC destacan especialmente por la
flexibilidad de sus soluciones. Esta flexibilidad para impartir cursos con
formador incluye:
• Personalización de cursos: los cursos están adaptados a las
necesidades particulares de cada empresa. Los temas que no son
relevantes para la situación de la empresa se suprimen desde un
principio.
• Formación en la sede del cliente: PTC envía al formador a la empresa
que lo solicita, y proporciona máquinas para la formación a través de
nuestros centros de expedición de ordenadores portátiles.
La evaluación del resultado de la formación es fundamental para
planificar cursos más eficaces y para medir los beneficios generados por
la inversión en formación. Pro/FICIENCY Evaluator es una herramienta
que permite obtener una evaluación precisa e imparcial de las habilidades
de la empresa, el departamento o el equipo.
Pro/FICIENCY Evaluator identifica las áreas donde la mejora de las
habilidades y conocimientos sería beneficiosa para el equipo de diseño.
Entre las actividades de mejora se incluyen clases Web (temas breves y
prácticos ofrecidos en las páginas Web de Soporte técnico de PTC),
manuales, tutorías, etc.

Obtención de soporte 9-3

Comunidad de usuarios de Pro/ENGINEER
Pro/USER posibilita la comunicación y el intercambio de conocimientos
entre los usuarios de soluciones PTC. Además, podrá participar en
seminarios anuales en la Conferencia Internacional Pro/USER. Visite la
página Web www.ptcuser.org para obtener una lista de seminarios de
formación.

Manual Pro Engineer 5

Más contenido relacionado

Destacado (20)

Similar a Manual Pro Engineer 5 (20)

Más de Instituto Tecnológico de Orizaba (20)

Último (20)

Manual Pro Engineer 5
