MANUAL PARA LA REHABILITACIÓN DE VIVIENDAS CONSTRUIDAS
EN ADOBE Y TAPIA PISADA

ASOCIACION COLOMBIANA DE
INGENIERIA SISMICA

PRESIDENCIA DE LA REPÚBLICA
RED DE SOLIDARIDAD SOCIAL

MANUAL PARA LA REHABILITACIÓN DE VIVIENDAS CONSTRUIDAS EN ADOBE Y TAPIA PISADA

PRESIDENCIA DE LA REPÚBLICA
RED DE SOLIDARIDAD SOCIAL
FONDO PARA LA RECONSTRUCCIÓN Y DESARROLLO SOCIAL DEL EJE CAFETERO

MANUAL PARA LA REHABILITACIÓN DE VIVIENDAS
CONSTRUIDAS EN ADOBE Y TAPIA PISADA

ASOCIACIÓN COLOMBIANA DE INGENIERÍA SÍSMICA - AIS -

Este manual ha sido elaborado por la Asociación Colombiana de Ingeniería Sísmica – AIS, con el apoyo financiero de la Red de Solidaridad
Social de la Presidencia de la República, con recursos del patrimonio autónomo FOREC II del Fondo para la Reconstrucción y Desarrollo
Social del Eje Cafetero – FOREC.

RED DE SOLIDARIDAD SOCIAL – PRESIDENCIA DE LA REPÚBLICA
FONDO PARA LA RECONSTRUCCIÓN Y DESARROLLO SOCIAL DEL EJE CAFETERO – FOREC

©ASOCIACIÓN COLOMBIANA DE INGENIERÍA SÍSMICA – AIS
ais@uniandes.edu.co
http://www.asosismica.org

Equipo de trabajo:
Ingeniero Omar Darío Cardona A., Director General
Ingeniero Luis Eduardo Yamín L., Director Técnico
Ingeniero Camilo Andrés Phillips B., Coordinador de ensayos
Ingeniero Juan C. Reyes., Modelación analítica.
Ingeniero Santiago Rivero B., Asesoría en patología de adobe y tapia pisada.
Ingeniero Rafael Arias T., Edición manual

Ilustraciones:
Carlos Alberto Gómez F., Hormiga

EJEMPLAR GRATUITO: PROHIBIDA SU VENTA

iASOCIACIÓN COLOMBIANA DE INGENIERÍA SÍSMICA - AIS -


TABLA DE CONTENIDO
INTRODUCCIÓN
1 EFECTOS DE LOS SISMOS EN LAS CONSTRUCCIONES DE ADOBE Y TAPIA PISADA
DAÑOS EN EDIFICACIONES DE ADOBE Y TAPIA PISADA POR LA ACCION SÍSMICA.
EDIFICACIONES AFECTADAS POR SISMO

2 SISTEMAS CONSTRUCTIVOS

1-1
1-3
1-4

2-1

TÉCNICAS CONSTRUCTIVAS TRADICIONALES

2-3
2-3
2-4

EL PROCESO CONSTRUCTIVO

2-5
2-5
2-7
2-8
2-9
2-14
2-18
2-20

El Adobe
Tapia pisada

La cimentación
Los sobrecimientos
Los pisos sobre el terreno
Detalles de la mampostería
Entrepisos
Muros en nivel superior
Cubierta


i


3 DEFICIENCIAS CONSTRUCTIVAS QUE CONTRIBUYEN A LA VULNERABILIDAD SÍSMICA
DE LAS EDIFICACIONES DE ADOBE Y TAPIA

3-1

VULNERABILIDAD SÍSMICA DE LAS EDIFICACIONES DE TIERRA

3-3
3-4
3-4
3-5
3-5
3-6
3-6
3-7
3-7
3-8
3-9
3-10
3-10
3-11

4 FALLAS TÍPICAS EN VIVIENDAS DE ADOBE Y TAPIA PISADA

4-1

Ausencia de cimentación
Irregularidades en planta y en altura
Distribución de los muros en planta
Pérdida de la verticalidad (o plomo) de los muros
Protección contra la humedad
Instalaciones eléctricas e hidrosanitarias
Conexión entre muros
Recubrimiento de muros
Entrepisos y ausencia de diafragmas
Apoyo y anclaje de elementos de entrepiso y cubiertas sobre muros
Entrepisos muy flexibles o luces muy largas
Estructuración de cubierta
Deficiencias en edificaciones de dos pisos

MECANISMOS DE FALLA TÍPICOS EN CONSTRUCCIONES DE ADOBE Y TAPIA
Tipo 1
Tipo 2
Tipo 3
Tipo 4
Tipo 5
Tipo 6
Tipo 7
Tipo 8


4-3
4-3
4-4
4-5
4-6
4-6
4-7
4-7
4-8
ii


5 ALTERNATIVAS DE REHABILITACIÓN SÍSMICA

5-1

¿EN QUÉ CONSISTE LA REHABILITACIÓN SÍSMICA DE VIVIENDAS DE ADOBE Y TAPIA?

5-3

ALTERNATIVAS DE REHABILITACIÓN SÍSMICA

5-4
5-4

Disminución de peso
Mejoramiento de entrepisos y de su acción de diafragma
Plaqueta de concreto
Vigas corona perimetrales
Entablado complementario
Rehabilitación de muros

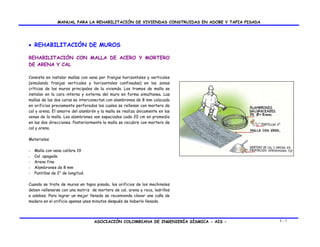

Rehabilitación con malla de acero y mortero de arena y cal
Rehabilitación con elementos de madera confinantes
Rehabilitación de cubiertas
Rehabilitación de pañetes y revoques

6 BIBLIOGRAFÍA

5-5

5-5
5-6
5-6
5-7
5-7
5-13
5-22
5-23

6-1


iii



iv


INTRODUCCIÓN
Los efectos de los terremotos en los últimos 50 años han demostrado que las edificaciones de tierra construidas en adobe y tapia pisada
son estructuras que presentan una alta vulnerabilidad sísmica. Estas construcciones en la mayoría de los casos presentan un mal
comportamiento ante las fuerzas inducidas por los terremotos, colapsando en forma súbita, incluso ante sismos moderados, lo que ha
generado un gran número de pérdidas de vidas humanas e importantes pérdidas económicas, culturales y patrimoniales.
Las Normas Colombianas de Diseño y Construcción Sismo Resistentes, NSR-98 (Ley 400 de 1997, y sus decretos reglamentarios),
incorporaron un aspecto muy importante, común a la expedición de normas sismorresistentes y sus actualizaciones: la evaluación de la
vulnerabilidad o daño potencial en caso de terremoto de las edificaciones construidas con anterioridad a la vigencia de la reglamentación. En
dicha normativa se definen los criterios con que se deben evaluar las edificaciones existentes con el fin de estimar su vulnerabilidad sísmica
y se fijan las pautas para rehabilitar o reforzar las edificaciones cuando su grado de vulnerabilidad es inaceptable.
En el país existen un gran número de viviendas construidas en adobe y tapia pisada. Este tipo de edificaciones, en general, no incluyen
elementos de refuerzo adecuados ni se han construido con requisitos de diseño sismorresistente. A esta situación debe sumarse la gran
cantidad de edificaciones de mayor escala construidas en estos materiales como son iglesias, edificaciones institucionales, conventos,
colegios o escuelas, y otro tipo de construcciones que por sus características imponen mayores exigencias sobre este mismo tipo de sistema
constructivo.
La AIS con el apoyo del FOREC y la Red de Solidaridad Social desarrolló un estudio experimental y analítico con el fin de estimar la
vulnerabilidad sísmica de las edificaciones construidas con técnicas tradicionales y proponer medidas de rehabilitación y reforzamiento
sísmico. Estos estudios permitieron caracterizar estos sistemas constructivos y obtener la información necesaria acerca de las
propiedades de los materiales y de los principales elementos que componen las estructuras de este tipo de viviendas. Adicionalmente se
realizaron ensayos experimentales en laboratorios de estructuras de varias universidades para proponer técnicas de reforzamiento y
rehabilitación de edificaciones existentes de adobe y tapia pisada.


v


Estos estudios han aportado valiosos conocimientos para la adecuada protección del patrimonio arquitectónico y cultural construido con
estos materiales ancestrales, característicos en el territorio nacional. Por esta razón su aplicación contribuye a la reducción del riesgo
sísmico al cual están sometidos sus propietarios y usuarios.
Es importante advertir que el objetivo de esta investigación no ha sido estimular la construcción de viviendas nuevas con estos materiales,
pues las normas vigentes prohíben su construcción actualmente. Su propósito ha sido ilustrar la manera como se construían en el pasado,
identificar sus principales deficiencias ante los terremotos y sugerir la manera como se pueden intervenir o rehabilitar aquellas
edificaciones existentes; muchas de ellas de reconocido valor patrimonial.
Este manual se ha realizado, por lo tanto, con el propósito de que sirva como una guía técnica idónea en donde se presentan alternativas de
intervención o rehabilitación sísmica para disminuir la vulnerabilidad de las edificaciones existentes de adobe y tapia pisada y así disminuir
la pérdida de vidas humanas en caso de presentarse un sismo. Esta guía no ha sido concebida para la construcción de viviendas nuevas ni
para la ampliación de viviendas existentes. En cualquier caso, su contenido debe entenderse como una serie de recomendaciones técnicas
para la rehabilitación de las viviendas existentes, tal como aquí se definen, y no como una normativa legal para la intervención de
estructuras. La AIS no se hace responsable por los resultados de la aplicación incorrecta de las recomendaciones aquí contenidas; en
consecuencia, confía que su utilización se realice con la asesoría de un ingeniero civil o un arquitecto competente.

Omar Darío Cardona Arboleda
Presidente
ASOCIACIÓN COLOMBIANA DE INGENIERÍA SÍSMICA


vi


CAPÍTULO I
EFECTOS DE LOS SISMOS EN LAS CONSTRUCCIONES
DE ADOBE Y TAPIA PISADA


1-1



1-2


DAÑOS EN EDIFICACIONES DE ADOBE Y TAPIA PISADA
POR LA ACCIÓN SÍSMICA
Aunque buena parte de los centros históricos construidos en tierra se
mantienen en pie, la experiencia ha demostrado que son vulnerables a los
terremotos y que pueden ser afectados notablemente por eventos sísmicos
de magnitudes intermedias o altas.
Sismos como el de Cúcuta en 1875, el de Popayán en 1983 o el ocurrido en el
Quindío en 1999 ratifican esta realidad y con costos muy altos en términos
de vidas humanas y pérdidas de patrimonio.
Las intervenciones estructurales en este tipo de edificaciones deben
realizarse cuidadosamente manteniendo un adecuado equilibrio que permita
la conservación de las características arquitectónicas del bien inmueble y la
seguridad de sus ocupantes.
El que estas edificaciones hayan pasado un largo período en pie y considerar
este aspecto como el principal indicio de sismorresistencia puede conducir
a equívocos y a consecuencias nefastas cuando se presenta un evento
sísmico. Pero también, por otra parte, despreciar la posible capacidad
sismorresistente del una edificación adecuadamente rehabilitada puede
inducir propuestas de intervención incorrectas que atentan contra el valor
cultural, estético y arquitectónico de la edificación.
Un conocimiento adecuado de las propiedades mecánicas de las
construcciones de adobe y tapia pisada y de las diferentes alternativas de
rehabilitación facilita la selección de esquemas óptimos que permiten
integrar los criterios de seguridad con los de conservación patrimonial.

1-3


EDIFICACIONES DE TIERRA AFECTADAS POR SISMOS


1-4




1-5




1-6


CAPÍTULO II
SISTEMAS CONSTRUCTIVOS


2-1



2-2


TÉCNICAS CONSTRUCTIVAS TRADICIONALES
• EL ADOBE
Esta técnica se basa en piezas macizas o unidades de barro sin cocer. Las
dimensiones de las piezas son muy variables y responden tanto a la
tradición como a criterios constructivos. Las dimensiones promedio pueden
variar desde 0.30 m de largo x 0.15 m de ancho y 0.07 m de alto hasta
dimensiones del orden de 0.40 m de largo x 0.20 m de ancho x 0.10 m de
alto. En general los ladrillos de adobe se elaboran manteniendo una
proporción de 1: ½: ¼, entre el largo, el ancho y la altura de la pieza.
Los adobes se elaboran colocando el barro humedecido en un punto cercano
a la plasticidad en moldes de madera con las dimensiones deseadas.
Pasados un par de días y una vez contraídos por el secado, se retiran los
moldes y los adobes se dejan secar al aire libre desde 15 días hasta un mes
sin la acción directa del sol.
El mortero de pega se hace con el suelo del terreno siempre y cuando este
proporcione una buena cohesión. Si la cohesión no es suficiente se le
agrega cal. En algunos casos al mortero también se le adiciona paja para
mejorar su resistencia a la tensión. En general el espesor de las juntas de
mortero es del orden de 2 cm.
Frecuente para mejorar las condiciones del suelo se adicionaban otros
materiales como fibras naturales (paja y estiércol de caballo), cal e incluso
sangre de toro.


2-3


TAPIA PISADA
Esta técnica se basa en compactar tierra en capas de 0.10 m. La
compactación se hace con una herramienta elaborada en obra denominada
pisón. Se trata de un instrumento de madera similar a un remo aunque la
forma y el peso varían de una región a otra. La compactación se hace
dentro de una formaleta denominada tapial que consta de dos tableros de
madera de 2.0 m de largo por 1.0 m de alto llamados hojas de tapial y dos
compuertas que dan el ancho del muro. Las dimensiones de las hojas de
tapial no son estándar. Varían de una región a otra al igual que el pisón.
Las hojas de tapial descansan sobre tres elementos horizontales
transversales llamados mechinales. Los mechinales tienen en sus extremos
unas cajas donde se instalan los parales que son elementos verticales que
ajustan las hojas del tapial para que no se abran con el continuo impacto
del pisón.
La parte superior de los parales se ajustan con un amarre de fique. Una vez
se termina de pisar la sección, se desmonta el tapial y se desplaza
horizontalmente para pisar una nueva sección. Al desmontar el tapial y
extraer los mechinales quedan unos orificios que atraviesan el muro y que
son característicos de este sistema constructivo.
El grupo de trabajo en general consta de cuatro personas:
-

-

Pisón y contrapisón: encargados de la compactación (el pisón es
quien usualmente tiene el mando y la experiencia).
El zurronero: su labor es proveer constantemente de tierra al
tapial.
El preparador de tierra: encargado de extraer la tierra y
desmoronarla.

2-4


EL PROCESO CONSTRUCTIVO

• LA CIMENTACIÓN
La cimentación se construye con base en vigas corridas en roca y material
de relleno conformando un entramado de vigas bajo los muros principales
de la edificación. En general la profundidad de la cimentación alcanza el
suelo firme por debajo de la capa orgánica.
Las formas más frecuentes de cimentación son en “L”, en “T” invertida o
cimentación prismática del mismo ancho del muro.
Las rocas que constituyen el material principal de la cimentación pueden
ser de tipo anguloso, redondeado o una mezcla de los dos. Los fragmentos
angulosos pequeños permiten el agarre entre elementos mayores y sirven
de cuña para nivelar las rocas. Los fragmentos de tipo redondeado
provienen generalmente de ríos y quebradas. Al igual que en el caso
anterior, los cantos rodados se traban acuñándose con guijarros.


2-5


Algunas veces los espacios entre las rocas que conforman la cimentación se
dejan vacíos. Otras veces se llenan con material arenoso que facilita su
colocación y en muchas ocasiones se utiliza cal y canto como cementante.
Cuando la construcción se ubica en un terreno inclinado, la cimentación se
proyecta hasta la cota superior del piso conformando espacios vacíos los
cuales se utilizan normalmente como despensas, cavas o cuartos de
herramientas.


2-6


•

LOS SOBRECIMIENTOS

Por encima de la cota del terreno hasta donde llega la cimentación se
proyecta el sobrecimiento en material rígido y resistente. El sobrecimiento
tiene como propósito proteger el muro de tierra en tapia o adobe de la
humedad, de la acción del agua superficial y de goteo y de otras acciones
agresivas que ocurren a nivel de piso, y conformar la base definitiva de
asiento de los muros. Los sobrecimientos ascienden generalmente hasta
0.50 m pero pueden proyectarse hasta alturas mayores siguiendo un
alineamiento en el muro totalmente irregular. Generalmente se cubren con
un pañete más grueso que el resto del muro y se pintan de un color oscuro
para generar una mayor protección.
Los sobrecimientos se construyen con ladrillo cocido sentado con cal y
canto o barro con fragmentos de roca equivalentes a los de la cimentación.
Los vacíos que quedan hacia la parte externa del sobrecimiento se nivelan
con pañete.


2-7


• LOS PISOS SOBRE EL TERRENO
La conformación de los pisos es en general independiente del tipo y
conformación de la cimentación y del sobrecimiento.

BASE EN LADRILLO COCIDO
El suelo original del predio se nivela y compacta. Sobre él se instalan
ladrillos cocidos en estampa. Generalmente los ladrillos se colocan en
diagonal alternando el sentido por cada fila formando una espina de
pescado. Los ladrillos se colocan en general a presión sin ningún ligante en
una técnica que se denomina brecha perdida aunque a veces se utiliza una
fina capa de cal y canto o arena a manera de llenante y sellante.

ESTRUCTURA DE MADERA
Sobre el suelo compactado se colocan unas vigas de madera con sección
promedio 0.10 m x 0.10 m separadas cada 0.50 m aproximadamente. Sobre
ellas y en sentido ortogonal se colocan listones de madera de 0.10 m de
ancho, 0.02m de espesor y de longitud variable.

BASE EN ROCA, SUELO COMPACTADO Y BALDOSA
Se trata de una capa de roca mediana triturada y compactada sobre la cual
se coloca una capa de 0.10 m de material arenoso sobre este se instala a su
vez el piso conformado por elementos planos de arcilla cocida o baldosas
de cemento.


2-8


• DETALLES DE LA MAMPOSTERÍA
MUROS DE ADOBE
Aparejo de muros
Las figuras ilustran los aparejos más representativos utilizados para muros
cargueros (aquellos que soportan la carga vertical del entrepiso o cubierta
principalmente) de acuerdo con su exigencia estructural.
•

Una hilada compuesta de dos adobes en tizón y la siguiente de tres
en soga con dos medios adobes entre ellos.


2-9


•

Hilada compuesta de un adobe en tizón y uno en soga.

•

Hiladas compuestas por adobes dispuestos en soga

•

Hilada compuesta por dos adobes en soga y la siguiente en tizón


2 - 10


Refuerzos en esquinas
En algunos muros ortogonales se instalan refuerzos de esquina a manera de
escuadra conformados por elementos de madera o caña brava. Este
elemento de refuerzo se coloca únicamente en la parte superior del muro,
a nivel de las vigas de amarre de la cubierta generalmente.

Refuerzos internos en muros divisorios
Algunas veces se incorpora un tipo de refuerzo interno en los muros
divisorios que no queda amarrado a los muros principales de la edificación.
Este refuerzo se coloca con la intención de mejorar la estabilidad del muro
en dirección perpendicular al plano.


2 - 11


MUROS DE TAPIA PISADA

Aparejo de la tapia
Las secciones de tapial se tratan de la misma manera como se levanta un
muro con adobes pero de gran tamaño. Para realizar las juntas horizontales
se escarifica con un punzón la superficie del muro que recibe la nueva
hilada sin colocar ningún tipo de elemento de conexión. En algunas
ocasiones se instalan elementos en las juntas horizontales tales como
adobes, trozos de teja, de ladrillo cocido, caña o tendidos de esterilla de
guadua, todo con el fin de proporcionar una superficie de fricción entre las
dos hiladas. También, en algunos casos se colocan adobes para rellenar los
orificios de los mechinales.

Construcción de esquinas
Generalmente los encuentros de dos muros principales (por ejemplo uno
perimetral y uno carguero) se levantan con disposiciones de trabe similares
a las de esquinas de adobe o ladrillo.
En algunos casos los muros divisorios internos no se traban con el muro
ortogonal. Ha sido habitual instalar los refuerzos de escuadra en las
esquinas entre muros.


2 - 12


Refuerzos internos
Aunque en la mayoría de los casos no se coloca ningún tipo de refuerzo
interno en los muros, en algunos casos los muros incluyen refuerzos
horizontales en madera, caña o guadua atravesando en general las juntas
verticales.

VANOS DE PUERTAS Y VENTANAS
Vano con dintel
Los vanos de las puertas se construyen mediante un gran dintel constituido
por dos o más vigas de madera de sección aproximada 0.20 m x 0.15 m las
cuales se empotran en los muros de apoyo al menos 0.40 m a cada lado del
vano.

Vano con arco
Los vanos también se desarrollan en algunos casos mediante arcos o
semiarcos en ladrillo cocido.


2 - 13


• ENTREPISOS
VIGAS CARGUERAS DE ENTREPISO
Las vigas cargueras de entrepiso se extienden entre muros cargueros
conformando la plataforma de apoyo del entrepiso. Estas vigas tienen como
función transmitir la carga a las vigas corona de entrepiso, las cuales a su
vez se apoyan directamente sobre los muros cargueros.
Para estas vigas se utiliza bien sea madera rolliza (0.15 m a 020 m de
diámetro) o madera de sección rectangular o cuadrada (Sección de 0.20 m
x 0.20 m). La separación típica entre vigas cargueras es del orden de los
0.50 m, aunque esta puede llegar hasta valores del orden de 1 m o más.

VIGAS CORONA DE ENTREPISO
Las vigas corona de entrepiso se instalan sobre los muros cargueros y
sirven de apoyo directo a las vigas cargueras de entrepiso, transmitiendo
las cargas tanto verticales como horizontales a los muros cargueros.
La viga corona sencilla se instala generalmente en el centro del ancho del
muro carguero correspondiente. Las vigas corona dobles se instalan en
forma paralela y simétrica en el muro carguero, una a cada costado del
muro. Estas vigas tienen en general dimensiones menores a las cargueras y
a las vigas corona sencillas.
El adobe de embone o encoroce se hace con ladrillos cocidos o con adobes
hasta nivelar la cota de la viga para dar continuidad al muro siguiente o la
cubierta.

2 - 14


UNIONES VIGA CORONA - VIGA CARGUERA
Las vigas cargueras se apoyaban directamente sobre las vigas corona,
conformando en general una caja de unión en una o en las dos vigas. Esta
unión se refuerza en general con un clavo de acero.

UNIONES ENTRE VIGAS CORONA EN ESQUINAS
En el remate de los muros para el entrepiso o para la cubierta se colocan
en algunos casos elementos de unión en muros ortogonales cargueros y/o
perimetrales. Estos consisten en elementos de madera que unen en
dirección diagonal las vigas corona. Estos elementos se denominan
cuadrales.
En los ejes de muros no cargueros no se instalan en general vigas corona ni
elementos de unión eficientes. Los muros que no tienen la función de
cargueros y los muros divisorios quedan generalmente sueltos de los muros
cargueros principales.


2 - 15


ACABADOS DE ENTREPISO
Los acabados del entrepiso se construyen normalmente con listones de
madera apoyados directamente sobre las vigas cargueras de entrepiso.
Otra alternativa de mayor aislamiento consiste en instalar sobre las vigas
cargueras los listones de madera, que en algunos casos también pueden ser
de esterilla de guadua o caña brava. Sobre estos elementos de soporte se
coloca una capa de tierra levemente compactada y luego se instala el
acabado final de piso conformado por ladrillo cocido colocado en estampa
y/o tablón de arcilla cocida o baldosa de cemento.


2 - 16


CIELO RASO
La utilización del cielo raso no es generalizada. En algunos casos se deja el
terminado inferior del sistema de entrepiso a la vista pintándolo para
mejorar su apariencia. En otros casos se coloca pañete para dar un
terminado más uniforme a la madera que conforma el entrepiso.
Otro tipo de cielo raso muy utilizado consiste en un tendido de caña,
chusque (especie de caña brava propia de clima frío) o guadua el cual se
descuelga por medio de cuerdas desde unos elementos de madera
horizontales instalados a presión entre las vigas cargueras de entrepiso. El
terminado final se realiza mediante una capa de pañete, decorada en
algunas ocasiones con yeso y pintura.


2 - 17


•

MUROS EN NIVEL SUPERIOR

MUROS CARGUEROS
Los muros cargueros del segundo piso son en general continuación de los
muros correspondientes en el primer piso y tienden a conservar el mismo
tipo de aparejo cuando se trata de muros de adobe. Los muros del segundo
piso se apoyan directamente sobre el embone o encoroce del entrepiso, sin
ninguna conexión especial.

MUROS DIVISORIOS
Los muros divisorios se construyen en general en espesores
correspondientes al ancho de un adobe simple, con aparejo sencillo, y
apoyados directamente sobre el terminado de piso o sobre los muros
divisorios del primer piso. También se encuentran muros divisorios de
segundo piso levantados directamente sobre el entrepiso sin que
necesariamente coincidan con los muros del primer piso.


2 - 18


MUROS SUPERIORES EN BAHAREQUE
Es usual encontrar estructuras en las cuales el primer piso es en adobe
mientras que la estructura del segundo piso se construye en bahareque.

La estructura de los muros en bahareque del segundo piso comienza a
armarse desde la viga corona de entrepiso con anclajes entre los
elementos de madera y guadua mediante clavos y cajas.


2 - 19


CUBIERTA

•

DESCRIPCIÓN
Las viviendas en adobe y tapia pisada presentan gran variedad de tipos de
estructura de cubierta. En general se presenta predominio de elementos
de madera rolliza, o de elementos aserrados en algunos casos individuales.
Una de las estructuras dominantes conocida como la de par y nudillo
incluye los siguientes elementos principales:
•

Viga cumbrera: conforma la viga longitudinal principal y recibe las
correas

•

Vigas correas: vigas principales que sostienen el encañado de techo

•

Pares: elementos diagonales

•

Tirantes: vigas de madera que atraviesan el vano y reciben las vigas
soleras

•

Soleras: vigas instaladas en las cajas de los tirantes. Reciben las
correas y las vigas pares.

•

Nudillos: elementos longitudinales de amarre entre vigas correas y
vigas pares.


2 - 20


UNIONES ENTRE LOS ELEMENTOS DE CUBIERTA
Unión viga solera – tirante –viga corona
En general se realizan uniones de vigas solera – tirante – viga corona. La
unión se realiza mediante cajas en la viga tirante o en la viga solera para
garantizar un buen ajuste. Se utilizan fibras naturales y clavos de hierro
para garantizar una unión efectiva entre los elementos. Existen diferentes
arreglos, tal como se ilustra en las figuras, donde la caja puede estar en la
parte inferior como en la parte superior.


2 - 21


Unión de correas y pares a la cumbrera
Las uniones de correas y pares a la cumbrera y las vigas soleras se hace
normalmente mediante chaflanes en las correas o pares con el ángulo de
inclinación adecuado, utilizando clavos y fibras naturales para el amarre.

Uniones en los nudillos y en otros elementos horizontales
Las uniones entre elementos rollizos en el caso de los elementos verticales
y de los nudillos se hacen mediante cajas tipo boca de pescado
complementadas con clavos y amarres de fibra natural.


2 - 22


CUCHILLAS
Como elemento de apoyo complementario a la cubierta los muros no
cargueros de fachada se prolongan a manera de cuchillas o culatas para
apoyar las cerchas correspondientes.
Estos elementos se construyen en general en el mismo material del muro
respectivo. En algunos casos para construcciones en adobe se utiliza un
espesor de muro menor que el del muro de fachada inferior.

ENTECHADO
El entechado más común consiste en un encañado amarrado con fibra
natural apoyado sobre las vigas correas. Sobre el tendido de caña se coloca
una capa de tierra sobre la cual se apoyaba directamente la teja de barro
cocido.


2 - 23



2 - 24


CAPITULO III
DEFICIENCIAS CONSTRUCTIVAS QUE CONTRIBUYEN
A LA VULNERABILIDAD SÍSMICA DE LAS
EDIFICACIONES DE ADOBE Y TAPIA PISADA


3-1



3-2


VULNERABILIDAD SÍSMICA DE LAS EDIFICACIONES DE TIERRA
Las edificaciones de adobe y tapia pisada presentan usualmente una serie
características constructivas que contribuyen a aumentar su vulnerabilidad
sísmica estructural. Frecuentemente la edad de estas edificaciones y el
deterioro de las propiedades mecánicas de sus materiales hacen que en
caso de un terremoto su capacidad de soportarlo sea mínima. Por esta
razón es necesario intervenir estas edificaciones de tal forma que se
puedan reducir los efectos nocivos de los sismos en estas estructuras.
A continuación se presenta una descripción de los principales factores que
contribuyen a aumentar la vulnerabilidad sísmica de viviendas en adobe y
tapia pisada.


3-3


• Ausencia de cimentación
Un gran número de edificaciones de adobe y tapia pisada se construyen sin
un adecuado sistema de cimentación, lo que facilita que se presenten
asentamientos diferenciales que debilitan los muros principales y
disminuyen la capacidad de la estructura ante las diferentes fuerzas que
debe soportar. Adicionalmente la ausencia de cimentación contribuye a la
acumulación de humedad en los muros de tierra disminuyendo su capacidad
portante de manera significativa y aumentando su nivel de deterioro con el
tiempo.

• Irregularidades en planta y en altura
La construcción de edificaciones con irregularidades geométricas tanto en
planta como en altura, usualmente genera que se presenten efectos de
torsión y sobreesfuerzos sobre los elementos estructurales y no
estructurales cuando ocurre un sismo.
Los efectos de torsión generan alta concentración de esfuerzos, fisuración
y desplazamientos notables que conducen al posible colapso de la
edificación.


3-4


• Distribución de los muros en planta
Las edificaciones con muros cargueros distribuidos en una sola dirección
son susceptibles a presentar colapso cuando la componente principal del
sismo se presenta en dirección perpendicular a la orientación de los muros,
debido a la baja resistencia en esa dirección. Esta situación es similar a la
que se presenta en edificaciones con muros muy largos construidos sin
contrafuertes.

• Pérdida de la verticalidad (o plomo) de los muros
La falta de verticalidad de los muros de una edificación genera mayores
solicitaciones en los elementos estructurales y un mal comportamiento en
un caso de un evento sísmico. Adicionalmente se pueden presentar fallas
locales e inestabilidad de algunos elementos debido a la mala transferencia
de las cargas horizontales y verticales.
La falta de plomo de los muros aumenta la posibilidad de inestabilidad de
los muros por la acción de las fuerzas inerciales inducidas por el sismo o
incluso por fuerzas horizontales generadas por el viento.


3-5


• Protección contra la humedad
La falta de sobrecimientos en los muros de adobe y tapia favorece que se
presenten humedades en la zona inferior de los muros por capilaridad. Esta
humedad tiende a deteriorar los materiales con el paso del tiempo.
La presencia de aleros cortos o deficiencias en el pañete aumentan la
probabilidad que el agua lluvia penetre en el muro, generando socavación y
erosión de los materiales, lo cual facilita la presencia de agrietamientos y
disminuye la resistencia del sistema estructural.

• Instalaciones eléctricas e hidrosanitarias
Las instalaciones hidrosanitarias dentro de los muros en tierra o adosadas a
ellos, pueden producir filtraciones de agua, lo cual genera erosión y pérdida
de unión entre los diferentes materiales que componen el muro. Las
aberturas y regatas realizadas en los muros para la instalación de las
tuberías se reparan en general con materiales poco compatibles con la
tierra, lo cual genera agrietamientos y desprendimientos del material.
Estas regatas y aberturas generan simultáneamente zonas de debilidad y
planos que favorecen la falla, lo cual aumenta las posibilidades de
inestabilidad de los muros y las cubiertas.


3-6


• Conexión entre muros
La falta de una adecuada conexión entre muros, bien sea en el trabe de los
muros de adobe o en las conexiones de los muros de tapia, disminuye la
restricción lateral de los muros, induciendo alta inestabilidad de los
elementos verticales ante cargas perpendiculares a su plano.

• Recubrimiento de muros
Cuando los pañetes de los muros de fachada tienen muy poco contenido de
cal presentan desmoronamiento, lo cual los hace susceptibles a deteriorarse
por los factores climáticos.
El uso de pañetes de cemento o materiales no tradicionales, genera un
bloqueo del frente de evaporación del muro, lo cual disminuye la cohesión
entre las partículas de suelo que conforman el muro. Esto induce pérdida en
la capacidad portante y disminución de la vida útil de las edificaciones de
adobe y tapia pisada.


3-7


• Entrepisos y ausencia de diafragmas
La ausencia de un entrepiso que cumpla la función de comportarse como un
diafragma rígido en su propio plano hace que la distribución de las cargas
laterales inducidas por el sismo sea usualmente muy perjudicial, facilitando
la acción de fuerzas perpendiculares excesivas contra los muros.


3-8


• Apoyo y anclaje de elementos de entrepiso y cubiertas
sobre muros
La falta de una longitud de apoyo adecuada de los elementos principales del
sistema de entrepiso o la cubierta facilita que se presente la pérdida del
apoyo y el consecuente colapso de la estructura por los desplazamientos
inducidos en los muros portantes.


3-9


• Entrepisos muy flexibles ó luces muy largas
En estructuras con sistemas de entrepiso muy flexibles o con luces muy
largas se presentan deflexiones verticales importantes las cuales pueden
generar daños en los elementos no estructurales. Adicionalmente se pueden
presentar sobreesfuerzos en los elementos que conforman el sistema de
entrepiso lo cual puede inducir colapso parcial o global en la estructura.
También se pueden generar sobreesfuerzos significativos sobre los muros
portantes en los puntos de apoyo con el eventual riesgo de falla en caso de
sobrecarga o por la ocurrencia de un sismo.

Estructuración de cubierta
Cuando se presenta una inadecuada estructuración de la cubierta (muy pocos
elementos o configuraciones inestables) se presentan deflexiones y
sobreesfuerzos en los elementos que la componen. En el caso de presentarse
un terremoto esto puede inducir el colapso de la cubierta y daños
importantes en los muros cargueros por las solicitaciones horizontales
generadas por las fuerzas laterales. Las edificaciones con cubiertas pesadas
y mal estructuradas son muy susceptibles a colapsar cuando se presenta un
sismo.


3 - 10


• Deficiencias en edificaciones de dos pisos


3 - 11



3 - 12


CAPITULO IV
FALLAS TÍPICAS EN VIVIENDAS DE ADOBE
Y TAPIA PISADA


4-1



4-2


MECANISMOS DE FALLA TÍPICOS EN CONSTRUCCIONES DE ADOBE Y TAPIA

Los mecanismos de falla y el tipo de agrietamiento respectivo más
probables que se pueden presentar en las edificaciones convencionales de
adobe o tapia pisada son las siguientes:

TIPO 1
Falla por flexión perpendicular al plano del muro con agrietamiento
horizontal en la base o a una altura intermedia y agrietamientos
verticales adicionales que constituyen el mecanismo de falla.
Este tipo de mecanismo de falla es frecuente en muros largos sin
restricciones transversales.


4-3


TIPO 2
Falla por flexión perpendicular al plano del muro con agrietamiento
vertical en la zona central, agrietamiento diagonal que constituye el
mecanismo de falla y fisuración en la parte superior por falta de
refuerzo y confinamiento.
Este tipo de falla se presenta principalmente en muros altos y cortos o
muros largos con restricciones laterales poco espaciadas


4-4


TIPO 3
Falla por flexión perpendicular al plano en las esquinas no confinadas
de muros sueltos, o en esquinas no conectadas efectivamente con los
muros transversales de restricción al mismo.


4-5


TIPO 4
Falla por cortante en el plano del muro asociada a altos empujes
horizontales. En muchos casos estos agrietamientos están asociados a
entrepisos o cubiertas muy pesadas o con sobrecarga y se ven
magnificados con las aberturas correspondientes a las puertas y
ventanas en los muros.

TIPO 5
Combinación de dos o más de los mecanismos antes mencionados


4-6


TIPO 6
Caída de la cubierta hacia el interior de la vivienda, por encontrarse
mal apoyada sobre los muros o porque los muros presentan cualquiera
de las deficiencias anteriores del tipo 1 al tipo 5.

TIPO 7
Falla generalizada de la cubierta por ausencia de un apoyo adecuado o
por mala estructuración de la misma. Usualmente La cubierta falla
hacia el interior de la estructura, rompiendo la parte superior de los
muros portantes.
Este tipo de mecanismo de falla es frecuente en edificaciones con
cubiertas muy pesadas, mal concebidas estructuralmente o con por alto
grado de deterioro a causa del ataque de insectos o cambios de
humedad.


4-7


TIPO 8
Falla que se presenta por mala conexión de los muros del primer piso
con los del segundo; el entrepiso rompe los muros principales en forma
casi horizontal, generando la inestabilidad del segundo piso.
Este tipo de mecanismo de falla es frecuente en edificaciones de dos o
más pisos, con conexiones deficientes en los muros principales y la
ausencia de un diafragma rígido en el entrepiso.


4-8


CAPÍTULO V


5-1



5-2


¿EN QUÉ CONSISTE LA REHABILITACIÓN SÍSMICA DE VIVIENDAS DE
ADOBE Y TAPIA PISADA?
Las características propias de este tipo de construcciones están
relacionadas directamente con la reconocida vulnerabilidad sísmica que se
les atribuye. No es factible proponer varios niveles de intervención o
rehabilitación, como se propone en otros sistemas constructivos, y sólo
puede pensarse en la práctica en una reestructuración integral que permita
lograr un nivel de seguridad equivalente con el que tendría una vivienda
nueva construida con criterios sismorresistentes. Por esta razón la
protección de este tipo de edificaciones y de la vida de sus ocupantes ante
los terremotos significa llevar a cabo una serie de intervenciones
estructurales que deben realizarse en forma integral.
Las intervenciones aquí propuestas tienen como propósito la reducción de
la vulnerabilidad de la edificación pero, en particular, su objetivo es
retardar al máximo el colapso total o parcial en caso de terremotos
extremos, con el fin de proteger la vida de los ocupantes, dando tiempo a
las personas de escapar antes de que ocurra el colapso. Por esta razón se
recomienda realizar en lo posible todas las intervenciones sugeridas o la
mayoría, pues en conjunto harían la edificación más segura.


5-3


• DISMINUCION DEL PESO
La disminución del peso contribuye a que las fuerzas inerciales que se
producen a causa de la acción del terremoto se reduzcan. Es una medida de
bajo costo pero usualmente es insuficiente y sólo factible en casos de
sobrepesos importantes.
-

Eliminar sobrecargas importantes tales como archivos, bultos, papeles,
etc.

-

Reemplazar cubiertas pesadas en teja de barro con capas de mortero
por cubiertas livianas en teja de zinc o de acero galvanizado.

-

Reemplazar sistemas de entrepiso con mortero y tabletas por
sistemas de madera.

-

Eliminar pisos intermedios o buhardillas.


5-4


• MEJORAMIENTO DE ENTREPISOS Y DE SU
ACCIÓN DE DIAFRAGMA
Un diafragma efectivo permite distribuir las fuerzas de manera adecuada
a los elementos verticales más resistentes y permite absorber los efectos
de torsión debido a las irregularidades de la construcción. Se plantean
varias alternativas para lograr una mejor acción de diafragma de los
entrepisos o de la cubierta cuando se presenta un sismo.

PLAQUETA DE CONCRETO
Consiste en fundir una plaqueta de concreto sobre el entramado de
madera existente. Se debe generar una conexión efectiva entre la
plaqueta y las vigas cargueras principales. Se debe también generar
una conexión efectiva a los muros perimetrales. Se debe verificar la
resistencia de la madera o colocar apuntalamientos temporales
mientras la mezcla de concreto fragua.


5-5


VIGAS CORONA PERIMETRALES
En los casos en donde no existen vigas de corona sobre los muros de
adobe y tapia pisada se recomienda instalar una viga de amarre en la
parte superior e inferior del muro y alrededor de todo el perímetro de
la edificación. La viga corona puede ser de madera, preferiblemente, o
incluso de concreto. Las vigas coronas deben interconectarse en las
intersecciones de muros y en las uniones con muros transversales para
garantizar la continuidad del amarre tanto en la parte interna como en
la externa de los muros.

ENTABLADO COMPLEMENTARIO
Consiste en colocar un entablado en las dos direcciones principales del
entrepiso o en la dirección perpendicular en caso que ya exista un
entablado previo que se encuentre en buen estado. El entablado deberá
ir adecuadamente conectado a todos los elementos del entablado
existente y a los elementos de soporte en todo el perímetro.
El nuevo entablado deberá conectarse a los elementos perimetrales de
madera ó vigas corona existentes, especialmente a los que van en
dirección paralela a los elementos de entrepiso ya existentes.


5-6


• REHABILITACIÓN DE MUROS
REHABILITACIÓN CON MALLA DE ACERO Y MORTERO
DE ARENA Y CAL
Consiste en instalar mallas con vena por franjas horizontales y verticales
(simulando franjas verticales y horizontales confinadas) en las zonas
críticas de los muros principales de la vivienda. Los tramos de malla se
instalan en la cara interna y externa del muro en forma simultanea. Las
mallas de las dos caras se interconectan con alambrones de 8 mm colocado
en orificios previamente perforados los cuales se rellenan con mortero de
cal y arena. El amarre del alambrón y la malla se realiza únicamente en las
venas de la malla. Los alambrones van espaciados cada 20 cm en promedio
en las dos direcciones. Posteriormente la malla se recubre con mortero de
cal y arena.
Materiales
-

Malla con vena calibre 19
Cal apagada
Arena fina
Alambrones de 8 mm
Puntillas de 2” de longitud.

Cuando se trate de muros en tapia pisada, los orificios de los mechinales
deben rellenarse con una matriz de mortero de cal, arena y roca, ladrillos
o adobes. Para lograr un mejor llenado se recomienda clavar una cuña de
madera en el orificio apenas unos minutos después de haberlo llenado.


5-7


DETALLES Y PROCESO CONSTRUCTIVO

(1) Ubicación de orificios de conectores según distribución de
las venas de la malla y zonas de traslapos. Preparación de
alambrones para conexión.

(2) Detalle de instalación de malla en las esquinas. Definir
ubicación de malla para localizar orificios. Soportar mallas
en su posición con puntillas.


5-8


(3) Detalle de la instalación de mallas en las culatas de la vivienda. Definir ubicación de mallas para localizar orificios. Las mallas se
pueden soportar en su posición mediante las puntillas de 2” de longitud.


5-9


(4) Abrir los orificios para conectores en las proyecciones de
las venas de la malla. Los orificios deben quedar espaciados
a distancias del orden de 20 cm o menos en las dos
direcciones.

(5) Rellenar los orificios con mortero fluido de cal y arena en
proporción 1:2. Ir ajustando alambrones en las zonas de
mallas no traslapadas.


5 - 10


(5) Instalación de la malla en esquinas. De los 70 cm de ancho
que tienen cada una de las mallas de refuerzo vertical, 50
cm quedan en uno de los muros esquineros y los 20 cm
restantes en el otro muro que conforma la esquina para
traslapar con la malla contigua. Una vez instalados los
refuerzos verticales se procede a instalar la malla
horizontal de 50 cm de ancho. Los alambrones en las zonas
de
traslapos
deben
conectar
las
dos
mallas
simultáneamente a espaciamientos del orden de 20 cm o
menos en las dos direcciones.


5 - 11


(6) Aplicación del pañete de recubrimiento. Se debe
humedecer el muro previamente a la aplicación del pañete.
Se recomienda aplicar el pañete únicamente en la zona de
ubicación de las mallas de refuerzo


5 - 12


REHABILITACIÓN CON ELEMENTOS DE MADERA
CONFINANTES
Consiste en la instalación de tablas de madera horizontales y verticales
con el fin de aumentar la resistencia de los muros y mantener la
consistencia y unidad de la estructura. Las tablas deben colocarse tanto
por la cara externa como por la cara interna de todos los muros. Las tablas
horizontales de los muros que se intersectan se unen mediante pernos de
acero de manera que se evite la desarticulación de los diferentes muros y
se mantenga siempre unida la edificación. Las tablas de madera se
interconectan mediante pernos pasantes y mediante puntillas
convencionales clavadas sobre las tablas hasta penetrar los muros.
Materiales
-

Tablas de 15 cm de ancho y 2 cm de espesor Clase B según NSR-98
Tornillos de 1/4 pulgada galvanizado o varilla de acero roscada con
longitud igual al ancho del muro más 5 cm
Dos juegos de tuerca y arandela por cada tornillo de 1/4 pulgada
Platinas de 1/8 pulgada para conexión de esquina interna y externa
Tornillos golosos para platinas exteriores de esquina
Puntillas de 2 pulgadas
Mortero de cal y arena


5 - 13


Las tablas de madera se instalarán de la siguiente manera:
•

Las tablas horizontales se instalarán a 50 cm medidos desde la viga
de cimentación hacia arriba y a 20 cm desde la viga corona de
entrepiso hacia abajo. Se colocaran tablas horizontales adicionales
de manera que la separación vertical entre las mismas no exceda
1.5 m.

•

Las tablas verticales se instalarán a 10 cm de las esquinas tal como
lo muestra la figura. Se colocaran tablas verticales adicionales a
separaciones de máximo 1.5 m. Además se colocaran tablas
verticales en los bordes de las aberturas de puertas o de ventanas
y en las esquinas de intersección con otros muros contiguos.

•

A nivel de los entrepisos las tablas verticales en ambas caras del
muro se conectan con un tornillo, atravesando el muro al nivel de la
viga corona de entrepiso. Igual procedimiento se seguirá en la
parte superior de los muros, a nivel de las cubiertas
interconectando las tablas de madera mediante tornillos que
atraviesan la viga corona correspondiente. Se colocará igualmente
un perno de conexión a nivel de la viga de cimentación.

•

El ancho de las tablas de madera confinante debe ser superior a la
altura del muro dividida entre 15, nunca menos de 20 cm. Se deben
utilizar tablas con espesor mínimo de 2 cm. Esta deben ser de
buena calidad y deben estar libres de fisuras, grietas, desgarres,
defectos o nudillos.


5 - 14


•

El ancho de las platinas de esquina debe ser del orden de 3/4 del
ancho de la tabla de madera de refuerzo. El espesor de estas
platinas debe ser de 1/8” o superior.

•

Cuando se trate de muros de tapia pisada, los orificios de los
mechinales se rellenan con una matriz de mortero de cal, arena y
roca o ladrillo. Para lograr un mejor llenado se recomienda clavar
una cuña de madera en el orificio apenas unos minutos después de
haberlo llenado.

•

El espaciamiento máximo entre pernos conexión las tablas de
madera debe ser de 50 cm.


5 - 15


PROCESO CONSTRUCTIVO DE LA REHABILITACIÓN CON TABLAS DE MADERA CONFINANTES

(1) Plantear sobre los muros la ubicación de las tablas de
madera según indicaciones dadas.


5 - 16


(2) Abrir las regatas sobre los muros para la instalación de las
tablas de madera

(3) Verificar las dimensiones de las regatas. Según las
indicaciones establecidas.


5 - 17


(4) Perforar los orificios para los conectores, los cuales deben quedar ubicados en los cruces de madera y cada 50 cm en el sentido
longitudinal de las tablas de refuerzo.


5 - 18


(5) Instalar las tablas de madera de refuerzo. Primero se
instalan las tablas verticales. Solo se ajustaran los pernos
que no quedan en las intersecciones

(6) Instalación las tablas de madera de refuerzo horizontales
(posteriores a las verticales). En este momento se podrán
ajustar los pernos de las intersecciones y los pernos
intermedios de los elementos.


5 - 19


(7) Ajustar la totalidad de los pernos de conexión. En las esquinas internas y externas se instalan platinas de conexión entre las
tablas de madera. Las platinas externas de 1/8 de pulgada se instalan con tornillos golosos. Las platinas internas se instalan con
tornillos golosos y/o con los pernos de conexión. En caso de requerirse traslapos entre elementos de madera utiliza un perno de
conexión adicional como se indica en el detalle respectivo.


5 - 20


(8) Colocar segmentos de malla sobre las tablas de madera para aplicar mortero. A continuación se debe aplicar el mortero de
recubrimiento.


5 - 21


REHABILITACIÓN DE CUBIERTAS
La cubierta debe reconstruirse utilizando elementos de
madera o guadua que este en buen estado y debidamente
inmunizados. Se debe generar un adecuado arriostramiento en
la estructura de cubierta, para mejorar el comportamiento
ante las cargas verticales y horizontales. Se puede utilizar
teja de barro sobre una capa de papel asfáltico para separar la
teja de la madera. Las tejas deben estar adecuadamente
amarradas para impedir el deslizamiento de las mismas durante
un terremoto.


5 - 22


REHABILITACIÓN DE PAÑETES Y REVOQUES
Cuando se presente agrietamiento y pérdida de revoque, se debe utilizar mortero de cal. Para la colocación del mortero se debe utilizar
una malla de gallinero clavada al muro.


5 - 23



5 - 24


CAPÍTULO VI
BIBLIOGRAFÍA


6-1



6-2


BIBLIOGRAFÍA
1
2
3
4
5
6
7
8

9
10
11
12
13
14
15

The Adobe Book
Análisis de Muros Verticales de Adobe
Vivienda Rural en Adobe
Strengthening of Adobe Houses for Seismic
Actions
Experimental Evaluation of Strengthening methods
on low cost masonry houses for seismic actions
Cartilla de Pruebas de campo para la selección de
tierras en la fabricación de adobes
Memorias: Seminario Latinoamericano de
construcciones en Tierra en Áreas Sísmicas
Evaluación Experimental de procedimientos para
reforzar vivienda de adobe y hacerla resistente
ante la acción sísmica
Resistencia Sísmica de la Mampostería de Adobe
Dynamic Test of Adobe building model: Preliminary
Report
Behavior of Adobe Shear Wall
Preservación de las construcciones de Adobe en
Zonas Lluviosas
Dissemination of adobe technology in a house
reconstruction program
Improving the moisture Resistance of Adobe
Structures
Earthquake Resistance Provisions for Adobe
Constructions in Peru

John F. O´Connor
Julio Vargas Neumann
Julio Vargas Neumann
Roberto Meli, Oscar Hernández, Marciano Padilla

1973
1976
1978
1980

Oscar Hernández

1982

Luis Enrique Hernández, José Antonio Márquez

1983

Varios

1983

Dr. Oscar Hernández Basilo

1983

Julio Vargas Neumann, Juan Bariola, Marcial Blondet
Charles Scawthorn

1984
1985

Jorge Gallardo Tapia
Julio Vargas, Ernesto Heredia, Juan Bariola, Provindar
Mehta
Juan Vargas Neumann, Daniel Torrealba

1986
1986

Ernesto Heredia, Juan Bariola, Julio Vargas, Provindar
Mehta
Juan Bariola, Julio Vargas, Daniel Torrealva, Gianfranco
Ottazzi

1987


1986

1988

6-3


16
17
18
19
20

21
22
23
24

25
26
27
28

Shaking Table Tests of Improved Adobe Masonry
Houses
Adobe and Rammed Earth Buildings
A monotonic Lateral Loading test of Adobe Wall
Specimens
Ensayos de Simulación Sísmica de Viviendas de
Adobe
Criterios de intervención y recomendaciones de
diseño a sismo en las estructuras de patrimonio
histórico
Construcción con Tapial
Seismic Tests of Adobe Walls
Código de Construcciones de adobe de Nuevo
México
Estudio experimental y analítico de modelos de ala
reducida de mampostería confinada sometidos a
cargas laterales
Cómo reparar casas de tapia
Reconditioning of existing adobe housing to
mitigate the effects of earthquakes
Advances in Seismic Research of Adobe Houses

Gianfranco Otazzi, Juan Yep, Marcial Blondet, Gladys
Villa-García, Juan Ginocchio
Paul Graham McHenry, Jr
Susumu Fujimatsu

1988
1989
1989

Giangranco Ottazzi, Juan Yep, Marcial Blondet, Gladys
Villa-García, Juan Cinocchio C.
Antonio Mas-Guindal

1989

ININVI
J. Bariola, A. Sozen
Nuevo México

1989
1990
1991

David Pulido Hernández

1991

Comisión técnica de solidaridad con Urrao
Marco Alberto Jaramillo
L Zegarra, A. Giesecke

1992

1989

1993

Mardonio Euscatigue, Rafael Torres, Carlos Cuadra, Oscar 1993
Miranda
Indian Standard
1993

29

Improving Earthquake Resistance of Earthen
Buildings – Guidelines
Build with Adobe

Marcia Southwick

1994

30

Viviendas de tierra

Marco Silva Lindo

1995

31

Habiterra: Exposición iberoamericana de
construcciones con tierra

Varios

1995


6-4


32
33
34
35

36

37
38
39
40
41
42

43
44

45

Buildings of earth and straw. Structural design
for Rammed Earth and Straw-Bale Architecture
The Rammed Earth House

Bruce King

1996

David Easton

1996

Adobe Build It Yourself
Ley 400 de 1997 y Decreto 33 de 1998 y 34 de
1999, Normas Colombianas de Diseño y
Construcción Sismorresistente, NSR-98
Revisión del documento de reparación de
construcciones en adobe, tapial, ladrillo y bloques
de suelo cemento
Reforzamiento Sismo-Resistente de Viviendas de
Adobe Existentes en la Región Andina

Paul Graham Mc. Henry Jr.
Asociación Colombiana de Ingeniería Sísmica, AIS

1998
1998

Daniel Rojas Mora

1999

CERESIS – Universidad Católica del Perú

1999

Norma Técnica de Edificación NTE E. 080 ADOBE
Reforzamiento de Viviendas de Adobe Existentes:
Primera y Segunda Parte
Seismic Capacity and retrofitting of Adobe
Construction
Seismic Stabilization of Historic Adobe
Structures
Manual Técnico para el reforzamiento de las
viviendas de adobe existentes en la costa y la
sierra
Adobe that survives Earthquake

Código Peruano
1999
Luis Zegarra, Daniel Quiun, Angel San Bartolomé, Alberto 2000
Giesecke
Raúl Vera, Angel Albiter, Sandra Miranda
2000

Sophie Arie

2001

Comportamiento ante el terremoto del 23-06-2001
de las viviendas de Adobe Reforzadas en
Moquegua, Tacna y Arica
Estudios de vulnerabilidad sísmica, rehabilitación y
refuerzo de casas en adobe y tapia pisada. Fase I

Luis Zegarra, Angel San Bartolomé, Daniel Quiun

2001


2002

Tolles, Kimbro, Webster, Ginell

2000

Luis Zegarra, Angel San Bartolomé, Daniel Quiun, Alberto 2001
Giesecke


6-5


46
47

48

Estudios de vulnerabilidad sísmica, rehabilitación y
refuerzo de casas en adobe y tapia pisada. Fase II
Manual de evaluación, rehabilitación y refuerzo de
viviendas de bahareques tradicionales construidas
con anterioridad a la vigencia del decreto 052 de
2002
Reconstrucción de viviendas de adobe después de
los terremotos del 2001 en El Salvador
Lecciones Aprendidas en el tiempo. Serie
aprendiendo de los terremotos Volumen V


2004


2004

Earthquake Engineering Research Institute, EERI
Dominic Dowling

2004


6-6

Este manual ha sido elaborado por la ASOCIACIÓN COLOMBIANA DE INGENIERÍA SÍSMICA - AIS, entidad sin ánimo de lucro
fundada en 1975, cuyo objetivo ha sido la investigación y promoción de la seguridad sísmica en el territorio nacional. Sus principales
aportes al desarrollo del país han sido la realización de los estudios de amenaza sísmica a nivel nacional y la elaboración de normas
para la protección sísmica de edificaciones.
En relación con la normativa sismorresistente, su primer aporte de carácter legal correspondió al Código Colombiano de
Construcciones Sismo Resistentes en 1984. Más recientemente realizó las Normas Colombianas de Diseño y Construcción Sismo
Resistente, que se aprobaron mediante la Ley 400 de 1997 y el Decreto 33 de 1998, conocidas como las Normas NSR-98, en las
cuales se incluyeron disposiciones para el diseño simplificado y la construcción de casas de uno y dos pisos; también conocidas como el
Título E. Resultado de una investigación tecnológica cuidadosa apoyada por el FOREC la AIS incorporó en dicho título la construcción
de viviendas en bahareque encementado, atendiendo la necesidad de perfeccionar una técnica constructiva tradicional de especial
importancia en la región centro-occidente del país y se desarrollaron manuales sencillos, para personas y profesionales no expertos en
estructuras, tanto para la construcción de viviendas nuevas de bahareque encementado como para la reparación o rehabilitación de
viviendas construidas con bahareques tradicionales. También, se elaboró un manual para la construcción, evaluación y rehabilitación
sismo resistente de viviendas de mampostería confinada, de acuerdo con la normativa vigente, teniendo en cuenta que la mayoría de
las viviendas en el país se realizan con dicho material de construcción.
Como resultado de los efectos del terremoto de enero de 1999, ene. Eje Cafetero, también se reavivó la necesidad de estudiar el
comportamiento de las edificaciones construidas en adobe y tapia, encontrándose un gran vacío en el conocimiento de su
comportamiento ante sismos y de la manera como se pueden proteger las viviendas construidas con estos materiales. La AIS realizó
un cuidadoso estudio técnico, cuyo objetivo no ha sido estimular la construcción de viviendas nuevas de este tipo, pues las normas
vigentes prohíben su construcción actualmente, sino con el fin de ilustrar la manera como se construían en el pasado, identificar sus
principales deficiencias ante los terremotos y sugerir la manera como se pueden intervenir o rehabilitar aquellas edificaciones
existentes; muchas de ellas de reconocido valor patrimonial. Por lo tanto, en cualquier caso, el contenido de este manual debe
entenderse como una serie de recomendaciones técnicas idóneas para la reestructuración de viviendas existentes de adobe y tapia,
tal como aquí se definen, y no como una normativa legal para la intervención de dichas estructuras. La AIS no se hace responsable por
los resultados de la aplicación incorrecta de las recomendaciones aquí contenidas; en consecuencia, confía que su utilización se realice
con la asesoría de un ingeniero civil o un arquitecto competente.

ASOCIACION COLOMBIANA DE
INGENIERIA SISMICA

Manualadobe

Más contenido relacionado

La actualidad más candente (20)

Destacado (20)

Similar a Manualadobe (20)

Último (20)

Manualadobe
