Ntc3833

NORMA TÉCNICA NTC
COLOMBIANA 3833
2002-03-11
DIMENSIONAMIENTO, CONSTRUCCIÓN, MONTAJE
Y EVALUACIÓN DE LOS SISTEMAS PARA LA
EVACUACIÓN DE LOS PRODUCTOS DE LA
COMBUSTIÓN GENERADOS POR LOS ARTEFACTOS
QUE FUNCIONAN CON GAS
E: SIZING, CONSTRUCTION, INSTALLATION AND
EVALUATION OF VENTING SYSTEMS FOR
COMBUSTION PRODUCTS GENERATED BY GAS
APPLIANCES
CORRESPONDENCIA:
DESCRIPTORES: evacuación de productos de
combustión; artefacto de gas;
instalación de artefactos de gas.
I.C.S.: 91.140.40
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC)
Apartado 14237 Bogotá, D.C. - Tel. 6078888 - Fax 2221435
Prohibida su reproducción Primera actualización
Editada 2002-03-19

PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo
nacional de normalización, según el Decreto 2269 de 1993.
El ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es
fundamental para brindar soporte y desarrollo al productor y protección al consumidor.
Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas
competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica
está garantizada por los Comités Técnicos y el período de Consulta Pública, este último
caracterizado por la participación del público en general.
La NTC 3833 (Primera actualización) fue ratificada por el Consejo Directivo del 2002-03-11.
Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en
todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a
través de su participación en el Comité Técnico 382101 Aparatos domésticos y equipos
industriales que utilizan gas.
ACOGAS
ALUMINA
CHALLENGER
CONFEDEGAS
EMPRESAS PÚBLICAS DE MEDELLÍN
GAS NATURAL
GRUPO REDES (TEXNO)
ICP
INCELT
INDUSEL
INDUSTRIAS CIMSA
INDUSTRIAS HACEB
INDUSTRIAS SUPERIOR
MABE COLOMBIA
PAVCO
SUDELEC
SUPERINTENDENCIA DE INDUSTRIA Y
COMERCIO
TALLERES MONTAÑO
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las
siguientes empresas:
AFOMDIGAS
ECOPETROL
GASES DEL CARIBE
ICASA
LLANOGAS S.A. E.S.P.
MINISTERIO DE MINAS Y ENERGÍA
SUPERINTENDENCIA DE SERVICIOS
PÚBLICOS
SURTIGAS S.A. E.S.P.
UNIVERSIDAD DE LOS ANDES
El ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados
normas internacionales, regionales y nacionales.
DIRECCIÓN DE NORMALIZACIÓN

NORMA TÉCNICA COLOMBIANA NTC 3833 (Primera actualización)
1
DIMENSIONAMIENTO, CONSTRUCCIÓN, MONTAJE Y EVALUACIÓN DE LOS
SISTEMAS PARA LA EVACUACIÓN DE LOS PRODUCTOS DE LA COMBUSTIÓN
GENERADOS POR LOS ARTEFACTOS QUE FUNCIONAN CON GAS
1. OBJETO
La presente norma se aplica al dimensionamiento, construcción, montaje y evaluación de los
requisitos básicos de funcionamiento de sistemas colectivos e individuales para la evacuación
hacia la atmósfera exterior de los productos de combustión generados por los artefactos Tipo B1,
Tipo B2 o Tipo C, que funcionan con gas en aplicaciones de uso doméstico y comercial, instalados en
recintos interiores.
El tipo de clasificación a que corresponde un artefacto de gas, de acuerdo con el método que se
emplee para la evacuación de los productos de combustión, lo debe determinar directamente su
fabricante, con base en las especificaciones de construcción y funcionamiento que establezcan
las normas técnicas particulares aplicables a ese tipo de artefactos. Tal característica la debe
destacar claramente el fabricante en el manual de instrucciones de uso e instalación del
respectivo artefacto de gas.
La instalación de los artefactos clasificados como Tipo A, deben cumplir los requisitos establecidos en
el numeral 3 de la presente NTC.
No se cubren las actividades de dimensionamiento, construcción, montaje y evaluación para
artefactos de tipo industrial.
2. DEFINICIONES
Además de las definiciones existentes en las normas referenciadas en el numeral 9 se deben
aplicar las siguientes:
2.1 Accesorios de acople: elementos tales como codos y tes "T" de interconexión, necesarios
para conformar los sistemas de evacuación.
2.2 Artefactos de gas de calor bajo: artefactos tales como cocinas, hornos y calderas en los
cuales las temperaturas de cocción, fusión o calefacción no exceda de 315 °C. Este concepto no
se aplica a los productos de la combustión generados por este tipo de artefactos.
2.3 Artefactos de gas de calor medio: artefactos de gas en los cuales la temperatura de
cocción, fusión o calefacción excede de 315 °C. Este tipo de artefacto normalmente se
encuentran destinados para aplicaciones de uso comercial.

2
2.4 Artefactos de gas de combustión asistida: artefactos de gas del Tipo B.2, equipados con
un dispositivo mecánico integral que sirve para inducir una corriente de tiro, bajo presión estática
no positiva, en la cámara de combustión o intercambiador de calor del artefacto, con el objeto de
evacuar los productos de la combustión del gas.
2.5 Artefactos de gas del Tipo A: artefacto que de acuerdo con lo determinado por el
fabricante con base en las especificaciones de construcción y funcionamiento, no requieren ser
acoplados a sistemas de evacuación de productos de la combustión.
2.6 Artefactos de gas del Tipo B.1: artefactos dotados de disipadores de tiro revertido o corta-
tiros, diseñados para acoplar a sistemas de evacuación que operen por tiro natural bajo presión
estática no positiva.
2.7 Artefactos de gas del Tipo B.2: artefactos diseñados para acoplar a sistemas mecánicos
de evacuación que operen por tiro mecánico inducido (bajo presión estática no positiva) o forzado
(bajo presión estática positiva).
2.8 Artefactos de gas del Tipo C: artefactos con circuitos de combustión sellados al ambiente
interior o de cámara hermética, diseñados para ser conectados directamente con la atmósfera
exterior mediante sistemas de admisión de aire y tubo de escape de flujo balanceado.
2.9 Conector: elemento de conexión que sirve para acoplar los artefactos a las chimeneas,
cuando así se requiera. Los conectores a su vez pueden ser múltiples o individuales.
2.10 Conector de evacuación directa a través de fachada: conector de evacuación individual
que comunica el artefacto de gas con el exterior, atravesando una de las paredes, muros o
ventanas de la edificación.
2.11 Chimenea: elemento vertical que sirve para evacuar hacia la atmósfera exterior los
productos de la combustión generados por los artefactos de gas. Los productos de la combustión
son transportados desde el artefacto a través de conectores hacia dicha chimenea.
2.11.1 Chimenea colectiva: chimenea que sirve para la evacuación de los productos de
combustión de dos (2) o más artefactos instalados en una o varias plantas de un mismo edificio.
2.11.2 Chimenea individual: chimenea que sirve para la evacuación de los productos de
combustión de un solo artefacto.
2.12 Defecto de tiro: presión de tiro insuficiente en un sistema de evacuación, que hace que
ésta sea incorrecta y que parte de los productos de la combustión invadan el recinto donde se
encuentre ubicado el artefacto (véase el numeral 3.20)
2.13 Deflector (sombrerete): dispositivo que se acopla al extremo superior o terminal de una
chimenea y que sirve para mantener unas condiciones adecuadas de tiro en el sistema de
evacuación bajo los efectos del viento, y evitar que entren al sistema de evacuación: lluvia,
granizo o cualquier material extraño.
2.14 Diámetro potencial/área potencial: mínimo diámetro nominal o área seccional interior que
requiere un conector o una chimenea, para mantener una corriente de tiro continuo hacia la
atmósfera exterior de los productos de combustión generados por los artefactos de gas del Tipo B.1
dotados de disipadores de tiro revertido o corta-tiros, o del Tipo B.2 que operen por tiro mecánico
inducido. El diámetro nominal o área seccional interior mínimo permisible se determina a partir de la
potencia nominal de cada artefacto.

3
2.15 Evacuación: acción de remover hacia la atmósfera exterior los productos de combustión
generados por los artefactos de gas para uso doméstico y comercial instalados en recintos
interiores.
2.16 Extractores y campanas de ventilación: dispositivos mecánicos que sirven para la
evacuación de gases, vapores, remoción o circulación de polvo, residuos sólidos en suspensión y
humos o sus combinaciones en instalaciones de tipo doméstico y comercial.
2.17 Materiales combustibles: materiales fabricados o recubiertos de madera, papel,
conglomerado, fibras vegetales, o cualquier otro material que se pueda inflamar y hacer
combustión. Tales materiales se consideran combustibles aunque sean tratados con agentes
retardantes de ignición o a prueba de incendio.
2.18 Materiales no combustibles: materiales que no se pueden inflamar ni hacer combustión.
2.19 MEC: potencia nominal de uno o más artefactos de gas de combustión asistida.
2.19.1 MEC mín: potencia nominal mínima de uno o más artefactos de gas de combustión
asistida.
2.19.2 MEC máx: potencia nominal máxima de uno o más artefactos de gas de combustión asistida.
2.19.3 MEC + MEC: máxima potencia nominal, agregada o conjunta, de dos o más artefactos de
gas de combustión asistida, acoplados a un mismo sistema colectivo para la evacuación de los
productos de la combustión del gas.
2.19.4 MEC + NAT: máxima potencia nominal, agregada o conjunta, de uno o más artefactos de
gas de combustión asistida y uno o más artefactos de gas del Tipo B.1 dotados de disipadores de
tiro revertido, acoplados a un mismo sistema colectivo para la evacuación de los productos de la
combustión del gas.
2.20 NA: indica que el esquema propuesto para un sistema de evacuación no es aplicable para
el tipo de instalación considerada, debido a restricciones de carácter físico o geométrico.
2.21 NAT: máxima potencia de un artefacto de gas del Tipo B.1 dotado de disipador de tiro
revertido o corta-tiros.
Nota. A los artefactos de gas del Tipo B1, no se les designa una potencia instalada mínima.
2.22 NAT + NAT: máxima potencia nominal, agregada o conjunta, de dos o más artefactos de
gas del Tipo B.1 acoplados a un mismo sistema colectivo para la evacuación de los productos de
la combustión del gas.
2.23 NR: indica que el esquema propuesto para un sistema de evacuación no es
recomendable para el tipo de instalación considerada, debido al riesgo potencial que se generen
condensados o que se presurice el sistema de evacuación y exista revoco.
2.24 Revoco: efecto por el cual parte de los productos de la combustión invaden el local dónde
se encuentra ubicado el artefacto. Este fenómeno puede ser puntual o continuo.

4
2.25 Sistema de evacuación: arreglo de conector, chimenea y sombrerete que se extiende desde
el punto de recolección de los productos de la combustión de un artefacto de gas hasta la atmósfera
exterior, con el propósito de desalojar los productos de la combustión generados por los artefactos de
gas instalados en recintos interiores.
2.26 Sistemas de evacuación de tiro mecánico: sistemas de evacuación diseñados para
remover los productos de la combustión del gas con la intervención de un elemento mecánico.
Estos sistemas pueden ser de tiro inducido o de tiro forzado.
2.27 Sistema de evacuación de tiro inducido: sistema de evacuación de tiro mecánico que
emplea un ventilador, extractor, turbina u otro medio mecánico para inducir una corriente de tiro
bajo presión estática no positiva.
2.28 Sistema de evacuación de tiro forzado: sistema de evacuación de tiro mecánico que
emplea un ventilador, extractor, turbina u otro medio mecánico para forzar una corriente de tiro
bajo presión estática positiva.
2.29 Sistema de evacuación de tiro natural: sistema de evacuación diseñado para remover los
productos de la combustión del gas bajo presión estática no positiva, generada espontáneamente por
la diferencia de temperatura entre los productos de la combustión del gas y la atmósfera exterior.
2.30 Sistema de evacuación directa a través de fachada: sistema de evacuación individual que
une al artefacto de gas con el exterior, atravesando una de las paredes, muros o ventanas de la
edificación.
2.31 Tiro: flujo de gases, vapores, humos o aire a través de un sistema de evacuación,
causado por una diferencia de presiones.
2.32 Tiro mecánico: Flujo de gases, vapores, humos o aire a través de un sistema de
evacuación desarrollado por un ventilador, extractor, turbina u otro medio mecánico.
2.33 Tiro natural: Flujo de gases, vapores, humos o aire a través de un sistema de evacuación
desarrollado por la diferencia de temperatura entre los productos de la combustión (calientes) y
la atmósfera exterior.
2.34 Ventilación: acción de introducir aire hacia un recinto interior, para suplir las necesidades
adicionales de aire de combustión, renovación y dilución de los artefactos de gas instalados en el
recinto, en caso que la infiltración natural del aire no sea suficiente para este propósito. El aire
abastecido por los sistemas de ventilación debe provenir directamente de la atmósfera exterior
(véase la NTC 3631).
3. REQUISITOS PARA LA INSTALACIÓN DE ARTEFACTOS TIPO A
En el caso que uno o varios artefactos del Tipo A sean instalados en un mismo recinto interior
confinado (o sin ventilación), según los criterios establecidos en la NTC 3631, en forma tal que la
potencia nominal agregada o conjunta de dichos artefactos exceda 207 W por cada m3
de espacio
disponible dentro del recinto, uno o más de tales artefactos deben ser conectados a sistemas que
evacuen los productos de la combustión al exterior hasta que la potencia de los artefactos Tipo A
restantes no conectados a los sistemas de evacuación, no exceda los 207 W por m3
de espacio
disponible dentro del recinto.

5
Nota. Si dicho recinto interior se encuentra comunicado en forma directa con uno o más recintos interiores adyacentes
mediante aberturas permanentes de circulación peatonal o de tamaño comparable, que no se puedan cerrar (tales
como corredores y pasadizos sin puertas), el espacio disponible dentro de estos recintos adyacentes puede
computarse en los cálculos para la verificación de este requisito (véase la NTC 3631).
Adicionalmente, la concentración media de monóxido de carbono en el ambiente donde están
instalados los artefactos, medidos según el método establecido en el numeral 5, no debe ser
superior a 50 ppm.
4. ESPECIFICACIONES PARA DIMENSIONAMIENTO, CONSTRUCCIÓN Y MONTAJE
(INSTALACIÓN) DE SISTEMAS DE EVACUACIÓN
Los sistemas de evacuación de productos de la combustión pueden diseñarse de acuerdo con
las directrices prescritas en los numerales 4.1 ó 4.2, siendo preferible el uso de la metodología
especificada en el numeral 4.1; cualquiera que sea el método seleccionado deben cumplirse la
totalidad de las prescripciones allí indicadas y debe efectuarse la verificación de su
funcionamiento de acuerdo con lo prescrito en el numeral 5. En general durante el diseño de los
sistemas de evacuación de productos de la combustión deben observarse los siguientes
requisitos:
a) Los recintos interiores del edificio donde se instalen los artefactos de gas deben
ventilarse adecuadamente, en forma proporcional a la potencia nominal agregada
o conjunta de todos los artefactos de gas instalados dentro de cada recinto, de
conformidad con las especificaciones y requisitos que se establecen en la NTC 3631,
con todo el aire de combustión, renovación y dilución proviniendo directamente de la
atmósfera exterior.
b) Los sistemas de evacuación deben construirse de materiales no combustibles ni
quebradizos, con una resistencia al fuego igual o superior a 2 h (1)
, y deben tener
superficies interiores lisas o esmaltadas.
c) Los sistemas de evacuación preferentemente tendrán una sección inferior de
geometría circular. Sin embargo, podrán ser de geometría rectangular o
cuadrada, siempre y cuando el área seccional interior sea equivalente al de uno
circular incrementado en un 10 %; Para el caso de los sistemas rectangulares, la
relación entre el lado mayor y el lado menor debe ser menor o igual a 1,5.
d) Ninguna parte o componente de un sistema para la evacuación de los productos
de combustión de gas debe extenderse o pasar a través de un sistema de
ventilación y mucho menos desfogar en él.
1
Se recomienda consultar la Norma NFPA 251 (Methods of Fire Tests of Building Construction and Materials)
para este fin.

6
4.1 CHIMENEAS DE DESCARGA A LA ATMÓSFERA EXTERIOR PARA ARTEFACTOS
DE GAS DEL TIPO B.1 Y PARA ARTEFACTOS DE GAS DEL TIPO B.2, QUE OPERAN
POR TIRO MECÁNICO INDUCIDO
4.1.1 Chimeneas
4.1.1.1 Dimensionamiento. Los sistemas aquí considerados son de aplicación exclusiva de
instalaciones domésticas y comerciales; el dimensionamiento de los sistemas para la evacuación
de los productos de la combustión debe realizarse teniendo en cuenta la potencia nominal del
artefacto y las características de construcción y diseño del mismo, observando las indicaciones
que de modo particular prescriban los fabricantes de los artefactos, así como los fabricantes de
los accesorios, conectores y chimeneas, en sus respectivos manuales de instrucciones.
a) Dimensionamiento de sistemas de evacuación para los artefactos de gas del Tipo B.1
y Tipo B.2, que operen por tiro mecánico inducido. El dimensionamiento de sistemas
de evacuación de los productos de combustión de los artefactos de gas del Tipo B.1,
que operan por tiro natural, y de los artefactos de gas del Tipo B.2, los cuales operan
por tiro mecánico inducido, debe cumplir como mínimo con lo establecido en
el Anexo A, y Figuras A.1, A.2 ó A.3 según sea aplicable.
b) Dimensionamiento de sistemas de evacuación para los artefactos de gas del Tipo B.2,
que operen por tiro mecánico forzado, y del Tipo C. Las dimensiones e instalación de
los sistemas de evacuación para los artefactos de gas del Tipo B.2 que operen por
tiro mecánico forzado y para los del Tipo C (de cámara estanca), deben estar de
conformidad con las instrucciones del fabricante del artefacto de gas y del
fabricante de los accesorios, conectores y chimeneas.
c) Dimensionamiento de sistemas de evacuación para artefactos de gas instalados
en una planta o nivel de un edificio. Las dimensiones de los sistemas de
evacuación de los productos de la combustión de uno o más artefactos de gas de
Tipo B.1, que operan por tiro natural, o del Tipo B.2 que operen por tiro mecánico
inducido, o combinación de estos, instalados en una misma planta de un edificio,
deben dimensionarse de conformidad con lo establecido en el Anexo A, Tablas y
Figuras A.5, A6 o A.7, según corresponda.
d) Dimensionamiento de sistemas de evacuación para artefactos de gas instalados en
más de una planta o nivel de un edificio. Los sistemas colectivos para la evacuación
de los productos de combustión de varios artefactos de gas del Tipo B.1 o del Tipo B.2,
que operan por tiro mecánico inducido, instalados en más de una planta o nivel de un
mismo edificio, deben configurarse mediante el empleo de sistemas, cuyas dimensiones
deben estar de conformidad con las siguientes especificaciones:
1) Sistemas de construcción metálica. Se puede utilizar un sistema colectivo
único para la evacuación de los productos de combustión de varios
artefactos de gas del Tipo B.1, que operan por tiro natural, y del Tipo B.2,
que operen bajo tiro mecánico inducido o de una combinación de ambos,
instalados en más de una planta o nivel de un mismo edificio, siempre y
cuando las dimensiones e instalación de dicho sistema colectivo estén de
conformidad con lo dispuesto en las Tablas A.5.1 y A.5.2, del Anexo A y los
requisitos de instalación y espaciamiento cumplan los siguientes requisitos:

7
1) La elevación total (H) de cada segmento del sistema colectivo debe
ser la distancia vertical efectiva comprendida entre el borde superior
del collarín o acople de inserción instalado a mayor altura en el piso
o nivel del edificio que corresponde a ese segmento de la chimenea
colectiva y el eje longitudinal horizontal del conector que
corresponde al siguiente artefacto de gas acoplado al sistema
inmediatamente hacia arriba (véase la Figura 1).
2) Las dimensiones de los conectores en cada segmento del sistema
colectivo deben determinarse de acuerdo con lo indicado en el
numeral 4.1.2. En ningún caso puede haber reducción de diámetro,
respecto al diámetro del collarín del artefacto a gas.
3) Las dimensiones de los tramos verticales de cada segmento del
sistema colectivo se deben determinar a partir de la elevación total
(H) del segmento y de la potencia total acumulada o conjunta de
todos los artefactos de gas cuyos productos de la combustión
deban fluir a través de ese segmento de la chimenea colectiva; es
decir, la potencia total acumulada de los distintos artefactos
acoplados al sistema de la chimenea colectiva del trazado del
sistema, más la potencia nominal agregada o conjunta de todos los
artefactos de gas acoplados al sistema en cada uno de los
segmentos inferiores (véase la Figura 2).

8
Otras potencias instaladas
en los pisos o niveles inferiores
Chimenea común, cuyas
dimensiones se establecen
con base en la potencia total
instalada en este segmento
y la elevación total (H)
Potencia total
instalada
Si es necesario, aumentar
el tamaño del conector
MJ/h
Conector
"Te"
H
Elevación total del segmento (H)
igual a la elevación interior dis-
ponible (R) más el espaciamiento
entre "Tres" de interconexión
"Te" de igual diámetro al de
la chimenea común de este
tramo o segmento
R
"Te" de igual diámetro al de
la chimenea común del
siguiente tramo o segmento
El tamaño del conector depende de: la potencia nominal en el tramo o segmento, la elevación inferior disponible (R), la
elevación total del segmento (H).
El tamaño de la chimenea común depende de: la potencia total acumulada que entra al segmento de la chimenea
común, la elevación total (H), que la chimenea común sea vertical sin cambios de dirección.
Figura 1. Parámetros de diseño para cada segmento de un sistema colectivo de evacuación a varios niveles

9
H1
Se diseña el conector
para el artefacto 1 como
un conducto individual con
esta elevación total (H1)
y para la potencia
instalada del artefacto 1
H2
Elevación total
para
el artefacto 2
H3
Elevación total
para
el artefacto 3
H4
Elevación
total para el
artefacto 4
Conector R3
Artefacto 1
1
Artefacto 3
Artefacto 2
Conector
2
R2
3
Conector
Artefacto 4
Procedimiento
opcional
4
R4
Se usa la elevación total H2
y la potencia total instalada
de los artefactos 1 y 2
Primera "Te" de interconexión
Cada "Te" es del mismo diámetro que la chimenea
común del siguiente tramo o segmento
Opcionalmente puede
emplearse una "Te"
taponada en su
extremo inferior
de los artefactos 1, 2, 3 y 4
Tercera "Te" de interconexión
de los artefactos 1, 2 y 3
Segunda "Te" de interconexión
Sombrerete
Figura 2. Sistema colectivo de evacuación a varios niveles
2) Sistemas de construcción en mampostería. Las chimeneas colectivas de
mampostería y los conectores metálicos empleados en la configuración del
sistema deben estar de conformidad con lo establecido en las Tablas A.2 y A.8 del
Anexo A, según sea aplicable, y deben satisfacer los siguientes requisitos de
construcción y espaciamiento (véanse las Figuras No. 1 y 2):
1) La elevación total (H) de cada segmento del sistema colectivo debe ser la
distancia vertical efectiva comprendida entre el borde superior del collarín
o acople de inserción del disipador del tiro revertido del artefacto de gas
instalado a mayor altura en el piso o nivel del edificio que corresponde a
ese segmento de la chimenea colectiva y el eje longitudinal horizontal del
conector que corresponde al siguiente artefacto de gas acoplado al sistema
inmediatamente hacia arriba (véase la Figura 1).

10
2) Las dimensiones de los conectores en cada segmento del sistema colectivo
deben determinarse de acuerdo con lo indicado en el numeral 4.1.2.
3) Las dimensiones de los tramos verticales de cada segmento del sistema
colectivo se deben determinar a partir de la elevación total (H) del
segmento y de la potencia total acumulada o conjunta de todos los
artefactos de gas cuyos productos de la combustión deban fluir a través de
ese segmento de la chimenea colectiva; es decir, la potencia total
acumulada conjunta de los distintos artefactos acoplados al sistema de la
chimenea colectiva del trazado del sistema, más la potencia nominal
agregada o conjunta de todos los artefactos de gas acoplados al sistema
en cada uno de los segmentos inferiores (véase la Figura 2).
Nota. Como método de diseño rápido de una chimenea colectiva en mampostería para la evacuación de los productos
de combustión de varios artefactos a gas del Tipo B1 instalados en más de una planta o nivel de un mismo edificio,
puede emplearse la configuración que se ilustra en la Figura 3, siempre y cuando las dimensiones del sistema estén de
conformidad con lo establecido en la Tabla A8. En estos casos sólo se pueden conectar máximo dos artefactos del Tipo
B1 en cada piso o nivel del edificio; los conectores no deben incluir cambios de dirección mayores de 45°; una vez
dentro de la chimenea colectiva cada conector debe extenderse en sentido perfectamente vertical en una longitud
mínima de 1 m; la chimenea colectiva debe tener una abertura inferior de ventilación permanente, provista de celosía,
con un área libre mínima de 200 cm
2
; y el extremo terminal de la chimenea colectiva debe extenderse 1,8 m como
mínimo por encima del techo o cubierta del edificio. Si existen muros circundantes, el extremo terminal de la chimenea
colectiva debe extenderse, como mínimo, 40 cm por encima de un plano imaginario trazado 45° a partir del extremo
superior del muro circundante de mayor altura. Véase la Figura 4.

11
Figura 3. Método alterno para la configuración de chimeneas colectivas de mampostería para la evacuación de
los productos de combustión de artefactos de gas del Tipo B.1, instalados en más de una planta o nivel de un
edificio (véase la Tabla A.8)

12
Figura 4. Extensión del extremo terminal de la chimenea colectiva por encima de un plano imaginario
trazado 45° a partir del extremo superior del muro circundante de mayor altura
4.1.1.2 Construcción. La construcción y ensamble de los sistemas de evacuación de productos
de la combustión de acuerdo con el material en que se encuentren fabricados deben cumplir los
siguientes requisitos:
a) Chimeneas metálicas. Las chimeneas metálicas deben construirse y ensamblarse
de conformidad con lo establecido en la NTC 3567.
b) Chimeneas de prefabricados en asbesto-cemento y fibra de vidrio. Los componentes
prefabricados que se utilicen para conformar sistemas de evacuación de los productos
de combustión del gas, se deben ensamblar de acuerdo con las instrucciones de su
fabricante.
c) Chimeneas en mampostería. Las chimeneas en mampostería se deben construir
de conformidad con lo establecido en el Código Colombiano de Construcciones
Sismorresistentes.
4.1.1.3 Montaje. En la instalación de los sistemas de evacuación de los productos de la
combustión para evacuación por tiro natural o inducido de los productos de la combustión del gas
deben tenerse en cuenta los siguientes criterios:
a) Los sistemas de evacuación de los productos de la combustión para evacuación
por tiro natural o inducido de los productos de la combustión del gas no deben
terminar bajo aleros o parapetos de las edificaciones donde están instalados.
b) Los sistemas de evacuación de los productos de la combustión deben garantizar
la hermeticidad del sistema.

13
c) En general la instalación de los sistemas de evacuación de los productos de la
combustión se debe realizar de acuerdo con las instrucciones de su fabricante y
se deben extender en sentido vertical. Todas las partes y componentes de un
sistema de evacuación deben soportarse de acuerdo con el tipo de diseño y peso
del material empleado. Los componentes prefabricados deben soportarse y
espaciarse de conformidad con las instrucciones de su fabricante.
d) Las chimeneas se deben instalar de acuerdo con las siguientes especificaciones,
teniendo en cuenta si su uso final corresponde a instalaciones domésticas o
comerciales. Únicamente pueden terminar sobre fachada los sistemas de
evacuación que cumplan los requisitos establecidos en el numeral 4.2.
1) Chimeneas colectivas para conectar artefactos de uso doméstico. Las
chimeneas colectivas para conectar artefactos de uso doméstico se deben
extender:
- Como mínimo 1,8 m por encima del acople de inserción o collarín
del conector instalado al sistema de evacuación ubicado a mayor
altura, en el caso de chimeneas de mampostería.
- Como mínimo 1,0 m por encima del punto donde crucen el techo o
la cubierta de la edificación, en el caso de chimeneas metálicas o
de asbesto cemento.
- Como mínimo 60 cm por encima de cualquier parte o componente
de la edificación comprendida dentro de un radio de 3,0 m a su
alrededor. (Véase la Figura 5), en el caso de chimeneas metálicas o
de asbesto cemento.
Nota. Cuando por las condiciones particulares de la edificación no sea posible
cumplir con este último requisito, la chimenea debe sobresalir mínimo 1 m por
encima del punto dónde cruce el techo o la cubierta de la edificación y cumplir
adicionalmente los siguientes requisitos:
* Que la descarga se realice en un punto donde no sea posible la
acumulación de los productos de la combustión.
* Que la concentración media de monóxido de carbono, en el recinto donde
se encuentran instalados los artefactos medido según lo establecido en el
numeral 5.1 no debe ser superior a 50 ppm.
* Que existan las distancias especificadas en el literal f del numeral 4.2.1
2) Chimeneas colectivas para conectar artefactos de uso comercial. Las
chimeneas colectivas para conectar artefactos de uso comercial se deben
extender:
- Mínimo 3,0 m por encima de cualquier parte o componente de la
edificación comprendida dentro de un radio de 7,5 m a su alrededor.
- Mínimo 3,7 m por encima del punto de inserción del collarín del conector
instalado a mayor altura descontando la altura del extremo terminal

14
3,0 m ó menos a la redonda
con respecto a la chimenea
60 cm mín.
Conductos
Pared o parapeto
3,0 m ó menos a la redonda
con respecto a la chimenea
60 cm
Caballete
60 cm
1 m mí.
Conducto
1 m mí.
A. Terminales con paredes, parapetos o caballetes, o ambos ubicados dentro de un radio de 3,0 m a la
redonda con respecto a la chimenea. (La chimenea debe sobresalir por lo menos 1 m por encima del
punto más alto donde cruce techos o entejados y/o mínimo 60 cm de cualquier parapeto, pared, o
caballete ubicado dentro de un radio de 3,0 m a la redonda)
B. Terminales ubicados a más de 3,0 m a la redonda con respecto a paredes, parapetos, o caballetes, o ambos
(La chimenea debe sobresalir por lo menos 1 m por encima del punto donde cruce techos o entejados)
Figura 5. Localización típica de los extremos terminales de las chimeneas metálicas de pared sencilla y de las
chimeneas para los artefactos de gas del Tipo B.1 y del Tipo B.2 que operen por tiro mecánico inducido
e) Tanto las chimeneas metálicas de uso doméstico como de uso comercial se deben
instalar conservando las distancias mínimas de espaciamiento que se especifican en la
Tabla 1, con respecto a materiales combustibles. Sin embargo, estas distancias
mínimas se pueden reducir cuando el material combustible adyacente se proteja contra
la radiación de calor proveniente de los accesorios, conectores y chimenea metálicos,
conforme se indica en la Tabla 2.

15
Tabla 1. Requisitos de espaciamiento con respecto a materiales combustibles
2
Tipos de artefactos de gas para uso doméstico y
comercial
Distancias mínimas entre los conectores,
accesorios y chimeneas metálicos de
pared sencilla y los materiales
combustibles
Artefactos de gas del Tipo B.1, que dispongan de
disipadores de tiro revertido o corta-tiros.
230 mm
Otros artefactos de gas del Tipo B.1 para uso doméstico. 305 mm
Incineradores de gas de uso doméstico. 460 mm
Artefactos de gas para uso doméstico, diferentes a los
anteriores.
460 mm
Artefactos de gas de calor bajo del Tipo B.2, que operen por
tiro mecánico inducido.
150 mm
Artefactos de gas de calor bajo, diferentes de los anteriores. 460 mm
Artefactos de gas de calor medio 920 mm
Tabla 2. Reducción de los requisitos de espaciamiento con respecto a materiales combustibles mediante el
empleo de métodos especiales de protección térmica. Las distancias mínimas están dadas en mm
Cuando la distancia mínima hacia materiales combustibles sin
protección térmica sea:
920 460 305 230 150
La distancia mínima hacia materiales con protección térmica
puede reducirse
Tipo de protección aplicada al material
combustible, que cubre todas las
superficies de éste, comprendidas dentro
de la distancia mínima que especifica la
Tabla 1 para el espaciamiento de los
conectores, accesorios y chimeneas con
respecto a los materiales combustibles
sin protección térmica.
Col
1
Col
2
Col
1
Col
2
Col
1
Col
2
Col
1
Col
2
Col
1
Col
2
Recubrimiento de mampostería de 90 mm
de espesor, sin espacio intersticial de aire
circulante.
--- 610 --- 305 --- 230 --- 150 --- 130
Recubrimiento aislante de material no
combustible de 12 mm de espesor sobre
capas de fibra de vidrio o fibra de algodón
mineralizado de 25 mm de espesor.
610 460 305 230 230 150 150 130 100 75
Láminas de acero de 0,6 mm de espesor
sobre capas de fibra de vidrio o algodón
mineralizado de 25 mm de espesor,
reforzadas con alambre y espacio intersticial
de aire circulante.
460 305 230 150 150 100 130 75 75 75
Recubrimiento de mampostería de 90 mm
de espesor con espacio intersticial de aire
circulante.
---- 305 ---- 150 ---- 150 ---- 150 ---- 150
con espacio intersticial de aire circulante.
460 305 230 150 150 100 130 75 75 50
Recubrimiento aislante de material no
combustible de 12 mm de espesor y espacio
intersticial de aire circulante.
460 305 230 150 150 100 130 75 75 75
con espacio intersticial de aire circulante,
sobre láminas de acero de 0,6 mm de
espesor con espacio intersticial de aire
circulante.
460 305 230 150 150 100 130 75 75 75
Capas de fibra de vidrio o de algodón
mineralizado de 25 mm de espesor,
comprimidas entre dos láminas de acero de
0,6 mm de espesor y espacio intersticial de
aire circulante.
460 305 230 150 150 100 130 75 75 75
Continúa...
2
Estos requisitos de espaciamiento se aplican en tanto los fabricantes de los artefactos de gas y de los
sistemas de evacuación no especifiquen unos requisitos de espaciamiento diferentes. De ser así, se aplican
las distancias mínimas que determinen los respectivos fabricantes.

16
Notas aplicables a la Tabla 2.
1) En la columna 1 se presentan las distancias mínimas entre los tramos horizontales de los conectores y los
accesorios a los materiales combustibles adyacentes.
2) En la columna 2 se presentan las distancias mínimas entre las chimeneas y los materiales combustibles
adyacentes.
3) Los espacios intersticiales de aire circulante deben tener una holgura mínima de 25 mm.
4) Las capas de algodón mineralizado deben tener una densidad mínima de 128 kg/m
3
y un punto de fusión de
316 °C como mínimo.
5) El recubrimiento aislante de material no combustible debe tener una conductividad térmica de 0,144 W/m-K o
menos.
6) Las distancias mínimas reducidas deben medirse desde la superficie exterior del material combustible hasta el
punto más cercano sobre la superficie de los accesorios, conectores o chimeneas metálicos de pared sencilla
para la evacuación de los productos de la combustión de gas.
7) Los recubrimientos de protección no deben interferir con el suministro de aire de combustión al artefacto.
8) Cuando el recubrimiento de protección lleve un espacio intersticial de aire, deben dejarse aberturas de
ventilación hacia dicho espacio, en tal forma que se permita la libre circulación de aire (véase la Figura 6).
Figura 6. Métodos especiales de protección térmica para la reducción de los requisitos
de espaciamiento con respecto a materiales combustibles
f) Las chimeneas en mampostería se deben instalar cumpliendo los siguientes criterios:

17
1) Deben poseer acabado liso, que resista la corrosión, erosión,
ablandamiento, agrietamiento o fisura, de acuerdo con la temperatura de
los artefactos conectados al sistema, para ello se pueden recubrir
interiormente de arcillas resistentes al fuego, baldosas refractarias u otros
revestimientos adecuados sin que esto disminuya su sección interior.
2) Antes de acoplar el conector de un artefacto de gas a una chimenea, ésta
debe examinarse para comprobar que se encuentra despejada y libre de
cualquier obstrucción, y debe limpiarse previamente si con anterioridad se
utilizó para evacuar los productos de combustión de hogares o artefactos
que consumen combustibles sólidos o líquidos.
3) Las chimeneas deben disponer de cenicero o sumidero en su extremo
inferior, con una abertura de inspección y remoción de escombros provista
de una compuerta de cierre hermético, instalada a una distancia no mayor
de 30 cm del fondo de la chimenea. Dichas aberturas de inspección y
remoción de escombros deben revisarse en forma periódica para
comprobar que permanecen herméticas bajo condiciones normales de
operación.
4.1.2 CONECTORES PARA ARTEFACTOS DE GAS DEL TIPO B.1 Y PARA ARTEFACTOS
DE GAS DEL TIPO B.2 QUE OPEREN POR TIRO MECÁNICO INDUCIDO
Los artefactos de gas para uso doméstico y comercial del Tipo B1 que operan por tiro natural, y
del Tipo B.2, que operan por tiro mecánico inducido, deben acoplarse mediante conectores a las
chimeneas colectivas dispuestas para la evacuación de los productos de la combustión, excepto
en los casos en que se emplean sistemas individuales los cuales se tratan en el numeral 4.2.
4.1.2.1 Construcción. Los conectores metálicos para la evacuación por tiro natural de los
productos de combustión generados por los artefactos de gas del Tipo B.1 de uso doméstico y
comercial, y del Tipo B.2, que operen por tiro mecánico inducido, se deben construir y ensamblar
de conformidad con lo dispuesto en la NTC 3567.
4.1.2.2 Instalación
a) Aislamiento. Los conectores metálicos para los artefactos de gas del Tipo B.1, que
operan por tiro natural, y para los del Tipo B.2, que operan por tiro mecánico
inducido, cuyos productos de combustión alcancen temperaturas superiores a 538 °C,
medidos en la boca de entrada del respectivo conector, deben recubrirse
externamente con un aislamiento térmico, de manera que se logre una temperatura
de 40 °C por encima de la temperatura ambiente. Esta medición debe realizarse
sobre la superficie del aislamiento del conector, accesorio o chimenea.
b) Acople a otros conectores. Los conectores múltiples o individuales para los
artefactos de gas del Tipo B1, que operan por tiro natural, y para los del Tipo B.2,
que operen por tiro mecánico inducido, no deben acoplarse a conectores múltiples
o chimeneas que sirvan para la evacuación de los productos de combustión de un
artefacto que consuma combustibles sólidos o líquidos.

18
Igualmente, los conectores múltiples o individuales para los artefactos de gas del
Tipo B1, que operan por tiro natural, y para los del Tipo B2, que operan por tiro
mecánico inducido, no deben acoplarse a ninguna parte o componente de un
sistema de evacuación que opere bajo presión estática positiva, tales como los de
tiro mecánico forzado o los circuitos de combustión de cámara hermética.
c) Conectores en una misma planta de la edificación. Cuando dos o más conectores
simples se acoplen a un mismo conector múltiple o chimenea en una misma
planta a nivel de una edificación, el conector de menor tamaño debe acoplarse a la
mayor altura disponible dentro del recinto de conformidad con los requisitos de
espaciamiento previsto con respecto a materiales combustibles.
d) Distanciamiento a materiales combustibles. Los conectores para los artefactos de
gas del Tipo B.1, que operan por tiro natural, y del Tipo B.2, que operen por tiro
mecánico inducido, deben instalarse conservando las distancias mínimas de
espaciamiento con respecto a materiales combustibles, especificadas para los
accesorios, conectores o chimeneas metálicos en la Tabla 1. Sin embargo, estas
distancias mínimas podrán reducirse cuando el material combustible adyacente se
proteja en forma adecuada contra la radiación de calor, según lo establecido en la
Tabla 2.
e) Trazado
1) Cambios de dirección y pendiente. Los conectores para los artefactos de
gas del Tipo B.1, que operan por tiro natural, y del Tipo B.2 que operen por
tiro mecánico inducido, deben instalarse evitando cambios de dirección o
cualquier tipo de características constructivas que puedan afectar el flujo
de los productos de combustión bajo presión estática no positiva. Así
mismo, tales conectores deben instalarse sin depresiones ni declives, con
una pendiente continua ascendente mínimo del 3 %.
2) Acople a chimeneas. Los conectores acoplados a chimeneas metálicas o
de mampostería deben penetrar estas últimas por encima de su fondo o
extremo inferior, con el fin de evitar obstrucciones futuras debidas a la
acumulación de escombros o de hollín. Cuando se requiera, los conectores
podrán conectarse a las chimeneas mediante boquillas o acoples de
inserción que faciliten su desmonte. En estos casos, los conectores deben
ajustarse firmemente a las boquillas o acoples de inserción, en tal forma
que se prevenga cualquier posibilidad de desprendimiento accidental o
involuntario. También deben tomarse precauciones para evitar que los
conectores penetren las chimeneas al punto de obstruir el espacio libre
comprendido entre ellos y las paredes opuestas de las chimeneas.
3) Paso a través de techos, pisos y paredes. Los conectores para los
artefactos de gas del Tipo B.1, que operan por tiro natural, o del Tipo B.2,
que operen por tiro mecánico inducido, no deben atravesar techo, pisos
cortafuegos o muros corta-fuegos.
Los conectores metálicos de pared sencilla para los artefactos de gas del
Tipo B.1, que operan por tiro natural, o del Tipo B.2, que operen por tiro
mecánico inducido, no deben atravesar paredes construidas de materiales
combustibles, a no ser que la pared se proteja contra la radiación de calor
en el cruce mediante aislamiento cuyas dimensiones no sean inferiores a
10 cm adicionales al diámetro nominal del conector, si el artefacto es de

19
Tipo B.1 y dispone de disipadores de tiro revertido o corta-tiros. Si el
conector se extiende mínimo 1,8 m desde el collarín del artefacto de gas
hasta la boquilla de aislamiento, el diámetro efectivo de la boquilla podrá
ser tan sólo 5 cm mayor que el diámetro nominal del conector.
Los conectores para los artefactos de gas de calor medio del Tipo B2 que
operen por tiro mecánico inducido no deben atravesar paredes construidas
de materiales combustibles.
Nota. Como método alterno de protección, con el fin de evitar el uso de la boquilla de
aislamiento, el material combustible alrededor del conector podrá removerse una distancia
que permita satisfacer los requisitos de espaciamiento previstos con respecto a este tipo de
materiales. Cualquier material que se utilice para rellenar esta abertura necesariamente
debe ser de tipo incombustible.
4.1.2.3 Soportes para conectores. Los conectores deben tener los soportes adecuados para el
tipo de diseño y peso de los materiales empleados en su construcción, para conservar las
distancias mínimas de espaciamiento con respecto a materiales combustibles, prevenir daños
físicos, impedir la separación de las juntas de acople y evitar que los artefactos de gas les sirvan
como elementos de apoyo.
4.1.2.4 Dimensionamiento
a) Diámetros
1) Las dimensiones de los conectores para los artefactos de gas del Tipo B.1, que
operan por tiro natural, dotados de disipadores de tiro revertido o corta-tiros y para
los artefactos de gas del Tipo B.2, que operen por tiro mecánico inducido, deben
estar de conformidad con lo dispuesto en el Anexo A.
2) Las dimensiones y construcción del conector principal para un artefacto de gas del
Tipo B.1 que disponga de más de un corta-tiros o disipador de tiro revertido, deben
estar de conformidad con las instrucciones del fabricante del artefacto.
Nota. Como método de verificación rápida se puede considerar que el área efectiva del conector principal
debe ser equivalente al área agregada o conjunta de todas las secciones de los collarines de que disponga el
artefacto.

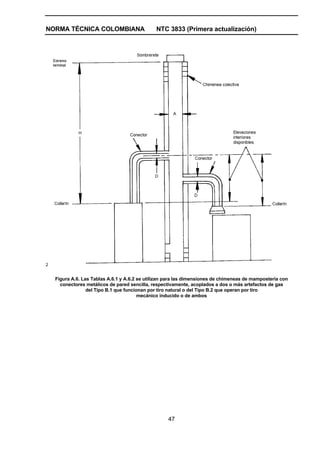

3) Cuando dos o más artefactos de gas de Tipo B.1, que operen por tiro natural, del
Tipo B.2 que operen por tiro mecánico inducido, o ambos, se acoplen a la
chimenea, cada conector debe tener sus propias dimensiones en forma
independiente para la potencia nominal del respectivo artefacto de gas, de
conformidad con lo dispuesto en el Anexo A. Cada segmento del sistema
colectivo, instalado en más de una planta, debe determinarse a partir de la
elevación interior disponible (R), la elevación total del segmento (H) y de la
potencia nominal de los distintos artefactos de gas acoplados al sistema en ese
segmento de la chimenea colectiva. Los conectores nunca deben tener un área
seccional interior menor a la de los collarines de los artefactos a los cuales estén
acoplados (véase la Figura 2)

20
Nota. Como método alterno, aplicable únicamente para el caso en que todos los artefactos de gas
acoplados a la chimenea colectiva sean del Tipo B.1 y dispongan de disipadores de tiro revertido o corta-
tiros, el área efectiva de cada conector debe ser equivalente al área seccional interior del collarín del
respectivo artefacto de gas.
4) Cuando dos o más artefactos de gas del Tipo B.1, o del Tipo B.2 que operen por
tiro mecánico inducido, estén acoplados a un mismo conector múltiple o común, el
conector múltiple debe instalarse a la mayor altura disponible dentro del recinto de
conformidad con los requisitos de espaciamiento previstos con respecto a
materiales combustibles, y sus dimensiones deben estar de conformidad con lo
dispuesto en el Anexo A.
Nota. Como método alterno, aplicable únicamente para el caso en que todos los artefactos de gas sean del
Tipo B.1 y dispongan de disipadores de tiro revertido o corta tiros, el área del conector múltiple y de todos los
accesorios de acople que lo conformen, debe ser como mínimo equivalente al área seccional interior del
collarín de mayor tamaño, más el 50 % de las áreas seccionales interiores de los collarines acoplados al
mismo conector múltiple.
5) Cuando el tamaño de un conector se incremente para contrarrestar limitaciones de
instalación y obtener una capacidad de tiro acorde con la potencia nominal del
artefacto, dicho incremento de tamaño debe hacerse mediante el empleo de una
divergente para el acople del conector al collarín del artefacto (véase la NTC 3567).
b) Longitud total de los conectores. Los conectores para los artefactos de gas del Tipo B.1 y
del Tipo B.2 que operen por tiro mecánico inducido, deben ser lo más corto posible. Para
este fin, los artefactos de gas deben ubicarse tan cerca de las chimeneas como sea
posible.
El tramo horizontal de un conector individual acoplado a un artefacto de gas del Tipo B.1,
no debe exceder el 75 % del recorrido vertical o altura del tramo de la chimenea (H)
ubicado por encima del nivel del conector. Se exceptúan de esta limitación constructiva los
sistemas de evacuación para artefactos de gas del Tipo B.1, que estén de conformidad con lo
establecido en el Anexo A.
4.1.2.5 Mantenimiento. La extensión completa de los conectores para artefactos de gas del Tipo B.1
o del Tipo B.2 que operen por tiro mecánico inducido, debe quedar fácilmente accesibles para
fines de revisión, reposición y limpieza.
4.1.3 EXTREMOS TERMINALES
Las chimeneas para artefactos de uso doméstico y comercial se deben dotar de deflectores
(sombreretes) los cuales deben cumplir con lo dispuesto en la NTC 3567.
4.2 SISTEMA DE EVACUACIÓN DIRECTA A TRAVÉS DE FACHADA
Todos los artefactos de gas, clasificados como Tipo B.1, que operan por tiro natural, se deben
conectar de preferencia a un sistema de chimenea como el descrito en el numeral 4.1, en caso
de no ser posible, se debe utilizar un sistema de evacuación directa a través de fachada.

21
Figura 7. Comparativo descarga chimenea y descarga a través de fachada
4.2.1 CONSIDERACIONES GENERALES PARA LA EVACUACIÓN DIRECTA A TRAVÉS DE
FACHADA
El conector para la evacuación directa a través de fachada debe cumplir con los siguientes
requisitos:
a) Ser metálico, internamente liso, rígido, resistente a la corrosión y capaz de
soportar temperaturas de trabajo hasta de 250 °C. Adicionalmente debe estar
fabricado de acuerdo con los requisitos establecidos en la NTC 3567.
b) Se debe verificar que el diámetro interno mínimo del conector, en función de la
potencia nominal del artefacto, sea por lo menos el que se encuentra especificado
en la Tabla 3. En este aspecto solo se aceptan los conectores cuya sección
transversal sea circular.
La sección del conector, en toda su longitud, no debe ser menor de la
correspondiente a la salida del artefacto.

22
Tabla 3. Diámetro interior mínimo del conector de evacuación directa a través de fachada para
artefactos a gas del Tipo B.1 calculado para condiciones a nivel del mar
Potencia nominal del artefacto
Diámetro interior mínimo del conector de
evacuación a nivel del mar
P ≤ 11,5 kW 90 mm
11,6 kW ≤ P ≤ 17,5 kW 110 mm
17,6 kW ≤ P ≤ 24,0 kW 125 mm
24,1 kW ≤ P ≤ 31,5 kW 139 mm
31,5 kW ≤ P 175 mm
Para calcular el diámetro interior mínimo necesario en las instalaciones realizadas
a cualquier otra altura sobre el nivel del mar se debe corregir el diámetro de
acuerdo con lo planteado en la siguiente ecuación:
2
1
12 *
P
P
φφ =
Donde:
φ = diámetro del conector de evacuación (el subíndice 1 indica
condiciones a nivel del mar y el subíndice 2 condiciones de
trabajo).
P = es la presión atmosférica (el subíndice 1 indica condiciones
a nivel del mar y el subíndice 2 condiciones de trabajo).
c) Las uniones entre el collarín del artefacto y el conector, así como las que existan
entre los diferentes tramos y accesorios de éste deben realizarse mediante un
sistema que asegure la hermeticidad de las mismas.
d) El conector debe mantener una pendiente positiva mayor o igual al 3 % en todos
sus tramos.
e) El conector debe disponer, en su extremo, de un deflector que cumpla lo establecido
en la NTC 3567 para descargas a fachada.
f) El extremo del conector (excluyendo al deflector) debe estar separado al menos,
10 cm del muro que ha atravesado y cumplir con los distanciamientos
establecidos en la Figura 8.
g) La descarga no se debe realizar a recintos cerrados.

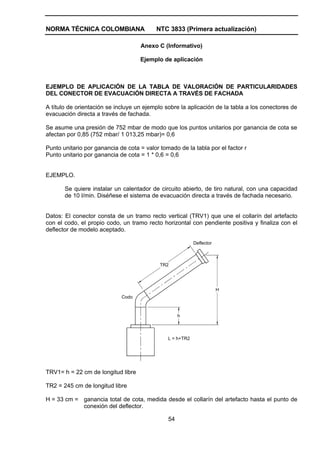

h) El sistema de evacuación debe dimensionarse de tal manera que se cumpla el
siguiente requisito: Partiendo de la puntuación detallada que aparece en el
Anexo B, asignada para cada accesorio o tramo que, desde el diseño, pueda
formar parte del sistema de evacuación, la suma total de los puntos de los
elementos utilizados en su configuración real presente un valor positivo mayor o
igual a 1.

23
i) Siempre que se instale un artefacto de gas del Tipo A, del Tipo B.1 que operan
por tiro natural o del Tipo B.2, que opere por tiro forzado inducido, tras su puesta
en marcha, se debe verificar su funcionamiento como se indica en el numeral 5.
1,20 m mín.
1,20 m mín.
0,30 m mín.
0,30 m mín.
Terminal del sistema de evacuación
de un artefacto del tipo C con
potencia de hasta 3 Kw
Terminal de un sistema de evacuación de
un artefacto del tipo B1 que opera por tiro
natural ó del tipo B2 que opere por tiro
mecánico inducido
de un artefacto del tipo C con
potencia entre 3 Kw y 14,7 Kw
0,15 m mín.
0,23 m mín.
0,30 m mín.
de un artefacto del tipo C con potencia
superior a 14,7 Kw
Bocatoma para la aspiración
forzada de aire
30 cm mín.
Terminal de un sistema de evacuación de
un artefacto del tipo B1 que opera por tiro
natural ó del tipo B2 que opere por tiro
mecánico inducido
3,0 m máx.
0,30 m mín.
0,90 m mín.
Figura 8. Distancias que deben conservar los extremos terminales de los sistemas de evacuación para
artefactos del Tipo B.1 que operen por tiro natural, del Tipo B2 que operan por tiro mecánico inducido o
del Tipo C que operan por flujo balanceado con respecto a ventanas, puertas y aberturas de ventilación
4.2.2 Condiciones de dimensionamiento para la evacuación directa a través de fachada
Dependiendo de la longitud del conector vertical (h) indicado en la Figura 9 conectado al
collarín del artefacto se presentan dos casos, a saber:

24
h
H
TR2
L = h+TR2
Codo
Deflector
Figura 9. Medidas necesarias para evaluación del diseño de descarga a fachada
4.2.2.1 h es menor de 10 cm. Se debe garantizar que la capacidad de succión del conector es
superior a la de la potencia nominal del artefacto.
Se debe realizar el cálculo del diámetro del elemento de conexión para la evacuación de los
productos de la combustión y se debe verificar de acuerdo con el numeral 5.
4
****
1
1 2
1
φπ
ρ VPCI
c
Cs
+
=






−
++
=
∑
1*
1
64
2
2
oT
T
k
L
gH
V
φ
υ
Donde:
Cs = Capacidad de succión del conector expresada en kW.
C1 = Relación estequiométrica aire-combustible.
pci Poder calorífico inferior del combustible
ρ = Densidad de los productos de la combustión en el conector expresada en
kg/m3
.
V = Velocidad de los productos de la combustión en el conector, expresada
en m/s.
ν = Viscosidad cinemática de los productos de la combustión.
∑ K + 1 = Sumatoria de pérdidas por aditamentos.

25
φ = diámetro del conector, expresado en m.
T = Temperatura media de los productos de la combustión en el conector,
expresada en °C.
To = Temperatura ambiente, expresada en °C.
g = Gravedad, expresada en m/s2
.
H = Ganancia de cota disponible, expresada en m.
L = Longitud lineal total del conector, expresada en m.
4.2.2.2 h es mayor o igual a 10 cm. Se debe garantizar que la capacidad de succión del
sistema es superior a la de la potencia nominal del artefacto. Para ello se debe realizar el
siguiente procedimiento:
a) Corregir el diámetro del conector de acuerdo con la siguiente ecuación:
2
1
12
P
P
φφ =
Donde:
φ1 = Diámetro de acuerdo con la Tabla 3.
φ2 = Diámetro corregido.
P1 = Presión atmosférica a nivel del mar.
P2 = Presión atmosférica en el sitio de la instalación.
b) Corregir la cabeza de succión de acuerdo con la siguiente fórmula:
sF
P
P
HH **
2
1
12 =
Donde:
H2 = Ganancia en cota corregida.
H1 = Ganancia en cota a nivel del mar.
P1 = Presión atmosférica a nivel del mar.
P2 = Presión atmosférica en el sitio de la instalación.
Fs = Factor de seguridad.

26
c) Se califica el dimensionamiento del diseño acuerdo con los criterios establecidos
en el Anexo B.
d) Se debe verificar el funcionamiento de acuerdo con el numeral 5.
4.2.3 MÉTODO ALTERNO DE DIMENSIONAMIENTO PARA LA EVACUACIÓN DIRECTA A
TRAVÉS DE FACHADA
Adicionalmente es factible realizar el dimensionamiento del sistema de descarga a fachada con
la metodología planteada en el Anexo A.1.
5. VERIFICACIONES QUE SE DEBEN REALIZAR A UN ARTEFACTO INSTALADO
Una vez instalado el(los) artefacto(s) y tras su puesta en marcha en las condiciones de funcionamiento
descritas a continuación, se deben efectuar las siguientes operaciones para comprobar el correcto
funcionamiento del sistema de evacuación de los productos de la combustión:
5.1 Ajustar la presión de suministro al(los) artefacto(s) instalado dentro del recinto, de
manera que coincida con la presión normal de ensayo especificada por el fabricante.
5.2 Reglar y ajustar el(los) artefacto(s) instalados dentro del recinto, de acuerdo con las
condiciones establecidas por el fabricante.
5.3 Encender el(los) artefacto(s) y ubicarlo(s) en la posición de máxima potencia durante
mínimo 5 min. El(los) artefacto(s) debe(n) continuar en funcionamiento continuo a su máxima
potencia hasta concluir el ensayo.
5.4 Se deben cerrar todas las puertas y ventanas del recinto donde se encuentra instalado
el artefacto, esto no incluye las ventilaciones permanentes que cumplan lo establecido en la
NTC 3631.
5.5 Encender todos los artefactos a gas que se encuentren en el recinto, en su posición de
máxima potencia y dejarlos encendidos por tiempo de mínimo 5 min, para permitir el
calentamiento del sistema de evacuación, antes de iniciar las verificaciones.
5.6 Verificar la ausencia de revoco y hermeticidad del sistema de evacuación de los
productos de la combustión, mediante cualquiera de las siguientes metodologías o una
combinación de las mismas, según sea aplicable.
5.6.1 Con la ayuda de un espejo cromado o un tubo detector de corriente de aire, verificar
que no se presenta revoco, y que el sistema es completamente hermético, para esto se debe
ubicar el espejo o el detector de corriente de aire en la unión del collarín con el sistema de
evacuación.
5.6.2 Con la ayuda de un analizador de gases, establecer la cantidad de CO corregido (libre
de aire y vapor de agua), que se encuentra en el ambiente.

27
6. REQUISITOS GENERALES DE LOCALIZACIÓN PARA LOS EXTREMOS TERMINALES
La ubicación de los extremos terminales de los sistemas de evacuación de los productos de la
combustión debe realizarse de acuerdo con el tipo y la potencia del artefacto al que se encuentre
instalado de acuerdo con los siguientes criterios.
6.1 Extremos terminales conectados a artefactos Tipo B.1, que operan por tiro natural o de
artefactos de gas del Tipo B.2, que operen por tiro mecánico inducido.
6.1.1 El extremo terminal del sistema de evacuación de los productos de la combustión de un
artefacto del Tipo B.1, que opere por tiro natural, o un artefacto del Tipo B.2, que opere por tiro
mecánico inducido, debe terminar como mínimo a 90 cm por encima de cualquier bocatoma para
la aspiración forzada de aire localizada dentro de un radio de 3 m.
Nota 1. Este requisito no se debe aplicar a las entradas de aire para la combustión de artefactos Tipo C.
6.1.2 El extremo terminal del sistema de evacuación de los productos de la combustión de un
artefacto del Tipo B.1, que opere por tiro natural, o un artefacto del Tipo B.2, que opere por tiro
mecánico inducido, debe instalarse cumpliendo como mínimo las siguientes distancias:
Lugares de referencia Distancia mínima al extremo terminal
Ventanas ubicadas en la parte superior del terminal 1,2 m
Ventanas ubicadas en la parte inferior del terminal 0,3 m
Puertas ubicadas en las partes laterales del terminal 1,2 m
Al piso del recinto 0,3 m
Nota. El punto más bajo del extremo terminal de un sistema de evacuación para artefactos del Tipo B.2 que opere bajo
tiro mecánico forzado, debe localizarse cuando menos 0, 30 m por encima del nivel del suelo (véase la Figura 8).
6.2 Extremos terminales conectados a artefactos Tipo C.
6.2.1 Extremos terminales conectados a artefactos de gas del Tipo C con potencia nominal
inferior a 3 kW. El extremo terminal de un artefacto Tipo C con potencia nominal de 3 kW o
inferior debe ser localizado al menos a 15 cm de cualquier entrada de aire al recinto
6.2.2 Extremos terminales conectados a artefactos de gas del Tipo C con potencia superior a 3 kW
e inferior o igual a 14,7 kW. El extremo terminal de un artefacto Tipo C con potencia nominal superior
a 3 kW e inferior o igual a 14,7 kW debe ser localizado al menos a 23 cm de cualquier abertura
entrada de aire al recinto
6.2.3 Extremos terminales conectados a artefactos de gas del Tipo C con potencia superior a
14,7 kW. El extremo terminal de un artefacto Tipo C con potencia nominal superior a 14,7 kW
debe ser localizado al menos a 0,3 m de cualquier entrada de aire al recinto
6.2.4 Los extremos terminales conectados a artefactos de gas del Tipo C deben localizarse por
lo menos 0, 3 m por encima del nivel del suelo (véase la Figura 8).

28
Nota. Cuando los extremos terminales de los sistemas de evacuación de tiro mecánico forzado descarguen sobre
andenes, pasajes públicos o vías peatonales, deben ubicarse mínimo a 2,1 m sobre el nivel del suelo.
6.3 Según sea aplicable, los extremos terminales de los sistemas de evacuación que operen por
tiro natural o por tiro mecánico inducido, diseñados de acuerdo con lo establecido en el Anexo A.1,
deben extenderse por encima de los techos o cubiertas de la edificación, de conformidad con lo
dispuesto en los numerales: 4.1.1.3, literal a); 4.1.1.3, literal d), subnumeral 1; 4.1.1.3, literal d),
subnumeral 2; 4.1.1.3, literal f), y 4.1.2.2, literal e, subnumeral 3) de esta norma según sea aplicable.
6.4 LIMITACIONES DE DISEÑO
Los sistemas de evacuación diseñados para desalojar los productos de combustión de los artefactos
de gas para uso doméstico y comercial, mediante tiro natural o mecánico inducido, no deben
emplearse en forma simultánea para la evacuación temporal o permanente de los productos de
combustión generados por artefactos que consuman combustibles sólidos o líquidos.
7. NORMAS QUE DEBEN CONSULTARSE
Las siguientes normas contienen disposiciones que, mediante su referencia dentro de este texto
se constituyen en disposiciones de esta norma. En el momento de la publicación eran válidas las
ediciones indicadas. Todas las normas están sujetas a actualización; los participantes en
acuerdos basados en esta norma, deben investigar la posibilidad de aplicar la última versión de
las normas mencionadas a continuación:
NTC 2505: 2001, Instalaciones para suministro de gas destinadas a usos residenciales y
comerciales.
NTC 2832-1: 2001, Gasodomésticos para la cocción de alimentos. Requisitos de seguridad.
NTC 3527: 1997, Definiciones y reglas comunes aplicables al ensayo de artefactos para uso
doméstico y comercial que emplean gases combustibles.
NTC 3631: 1994, Artefactos de gas. Ventilación de recintos interiores donde se instalan
artefactos que emplean gases combustibles para usos domésticos, comerciales e industriales.
NTC 3632: 1994, Gasodomésticos. Instalación de gasodomésticos para cocción de alimentos.
NTC 3643: 1994, Gasodomésticos. Especificaciones para la instalación de gasodomésticos para
la producción instantánea de agua caliente para uso doméstico. Calentadores de paso continuo.
NTC 3531: 1999, Artefactos domésticos que emplean gases combustibles para la producción
instantánea de agua caliente para uso doméstico. Calentadores de paso continuo.
NTC 3567: 1993, Mecánica. Ductos metálicos para la evacuación por tiro natural de los productos
de la combustión del gas (G.L.P. o gas natural).

29
Anexo A
Notas aplicables a las dimensiones de los sistemas de evacuación para un
solo artefacto de gas. Tablas A.1, A.2, Y A.3
A.1.1 Estas tablas no deben emplearse para dimensionar los sistemas de evacuación del
numeral 4.2 de esta norma.
A.1.2 Si el tamaño del sistema de evacuación determinado a partir de las tablas es menor que
el collarín o acople de inserción del disipador de tiro revertido del artefacto de gas, el sistema de
evacuación debe ser del mismo tamaño del collarín o acople de inserción del disipador de tiro
revertido del artefacto.
A.1.3 El valor de cero (0) en la cota de longitud lateral (L) se aplica exclusivamente a chimeneas
verticales rectos (sin cambios de dirección) que se ajusten en forma directa sobre el collarín o
acople de inserción del disipador de tiro revertido de un artefacto de gas.
A.1.4 Los sistemas de evacuación configurados con cero longitud lateral, con base en las
Tablas A.1 y A.3, no deben tener ningún cambio de dirección. Para los sistemas de evacuación
configurados con longitudes laterales, las Tablas A.1, A.2 y A.3 tienen previsto de antemano el
empleo de dos cambios de dirección a 90° (codos). Cada cambio de dirección adicional a 90°, o
equivalente a 90°, implica una reducción del 10 % en la capacidad de evacuación indicada en las
tablas:
a) Un cambio de dirección adicional a 90°: la máxima capacidad de evacuación del
sistema debe ser la indicada en las tablas, multiplicada por 0,9.
b) Dos cambios de dirección adicional a 90°: la máxima capacidad de evacuación del
sistema debe ser la indicada en las tablas, multiplicada por 0,8.
c) Así sucesivamente por cada cambio de dirección adicional a 90°.
d) Dos (2) cambios de dirección a 45° (semi-codo) son equivalentes a un (1) cambio
de dirección a 90°.
A.1.5 Para determinar la máxima capacidad de evacuación de un sistema instalado a altitudes
superiores a 600 m sobre el nivel del mar, se debe emplear la potencia nominal del artefacto.
Para determinar la mínima capacidad de un sistema de evacuación para un artefacto de gas de
combustión asistida, instalada a altitudes superiores a 600 m sobre el nivel del mar, se debe
utilizar la potencia real (es decir, ajustada por elevación), media a 15 °C y la presión atmosférica
de la localidad.
A1.6 Para los artefactos de gas de combustión asistida que tengan designada más de una
potencia nominal, la capacidad mínima de evacuación indicada en las tablas (MEC mín) debe ser
mayor que la potencia nominal inferior designada para el artefacto, y la capacidad máxima de
evacuación indicada en las tablas (MEC máx) debe ser mayor que la potencia nominal superior
designada para el artefacto.

30
A1.7 Los números seguidos de asterisco (*) en la Tabla A.2 y la Tabla A.3 indican la posibilidad
de que se genere una condensación continua de los vapores de agua que contienen los
productos de la combustión del gas, dependiendo de la localidad. En estos casos, se debe
consultar al distribuidor de gas y al fabricante del artefacto para mayor información.
A1.8 Si la chimenea es de mayor diámetro que el conector, el diámetro del conector debe
emplearse para determinar la capacidad máxima de evacuación del tramo del sistema. El área de
la chimenea no debe tener más de siete (7) veces el área seccional interior del collarín o acople
de inserción del disipador de tiro revertido del artefacto de gas.
A1.9 El diámetro de los conectores no debe exceder el diámetro del collarín o acople de
inserción del disipador de tiro revertido del artefacto en más de dos (2) dimensiones normalizadas
(por ejemplo, 152 mm excede a 76 mm en dos dimensiones normalizadas).
A1.10 Los valores indicados en las tablas podrán interpolarse para determinar valores
intermedios. Sin embargo, debido a la relación exponencial entre los mismos, no se recomienda
el empleo de extrapolación lineal para determinar valores por fuera de los límites dimensiónales
de las tablas.
A2. NOTAS APLICABLES A LAS DIMENSIONES DE LOS SISTEMAS DE EVACUACIÓN
COLECTIVOS. TABLAS A.5, A.6 A.7 Y A.8:
A2.1 Estas tablas no deben emplearse para las dimensiones de sistemas de evacuación que
dispongan de los registros de corte a que se refiere el numeral 8 de esta norma.
Conector
Chimenea
individual
Sombrerete
H
Collarín
Extremo
terminal
D
L
Figura A.1. La Tabla A.1 se utiliza para dimensionar los accesorios, conectores y chimeneas,
metálicos, de pared sencilla, acoplados a un solo artefacto de gas del Tipo B.1 o
del Tipo B.2 que opere por tiro mecánico inducido

31
Tabla A.1. Chimeneas, accesorios y conectores, metálicos, de pared sencilla acoplados a un solo artefacto de gas del Tipo B.1 (por tiro natural)
o del Tipo B.2 que operen por tiro mecánico inducido
Notas:
1) Los valores de estas tablas no son interpolables ni extrapolables.
2) En caso de requerir cálculos de valores que no se encuentren en estas tablas debe realizarse con la Fórmula de Kinkell. Véase el Anexo E para mayor información.
H L Diámetro nominal D (mm)
76 102 127 152 178 203 229
m m Potencia total instalada en MJ/h
MEC NAT MEC NAT MEC NAT MEC NAT MEC NAT MEC NAT MEC NAT
Min Máx Máx Min Máx Máx Min Máx Máx Min Máx Máx Min Máx Máx Min Máx Máx Min Máx Máx
1,8 0,0 0 82 49 0 160 91 0 265 149 0 396 216 0 553 301 0 736 390 0 946 496
0,6 14 54 38 19 102 71 28 166 111 34 245 166 46 339 229 56 448 301 66 573 390
1,2 22 52 36 32 99 68 41 161 109 53 239 161 70 333 223 83 442 294 98 566 382
1,8 26 49 34 38 96 64 50 157 106 62 235 157 82 327 216 98 436 288 116 559 373
2,4 0,0 0 89 53 0 174 99 0 291 164 0 438 248 0 615 338 0 823 438 0 1061 567
0,6 13 60 42 17 115 79 26 188 127 30 277 190 44 385 261 53 510 340 63 653 441
1,5 24 56 40 34 109 75 44 180 121 56 269 183 74 376 250 88 499 330 104 640 429
2,4 30 52 37 41 103 70 54 173 115 68 261 174 89 366 239 104 488 320 123 629 418
3,0 0,0 0 93 56 0 185 106 0 311 175 0 472 269 0 666 364 0 894 475 0 1156 617
0,6 13 64 44 18 124 85 24 205 136 27 305 206 42 424 288 51 562 375 60 722 482
1,5 24 60 42 34 119 81 43 197 131 55 295 198 72 414 277 85 551 365 100 708 471
3,0 32 54 38 43 110 74 57 186 121 71 282 185 93 397 258 110 532 348 129 687 451
4,6 0,0 0 99 61 0 202 118 0 345 197 0 530 301 0 755 411 0 1023 554 0 1333 720
0,6 12 73 51 16 143 98 21 238 158 23 358 237 40 501 333 47 668 437 56 860 574
1,5 23 69 47 32 137 92 41 231 150 52 348 229 68 488 317 80 654 425 95 844 558
3,0 31 62 43 42 128 87 54 217 142 68 332 219 89 470 304 104 633 407 122 820 535
4,6 37 56 39 51 118 80 64 206 135 80 318 209 103 453 290 121 612 394 141 797 518
Continúa...

32
Tabla A.1 (Continuación)
76 102 127 152 178 203 229
Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx
6,1 0,0 0 102 64 0 213 126 0 368 213 0 570 324 0 819 454 0 1115 607 0 1460 793
0,6 11 79 54 15 157 106 19 264 175 21 398 263 35 560 365 43 750 496 53 967 646
1,5 22 75 51 31 151 101 40 255 169 50 387 254 65 548 356 77 735 485 91 952 632
3,0 30 68 46 40 140 94 53 242 158 65 370 241 85 526 339 100 712 467 118 925 608
4,6 36 61 42 49 131 89 62 229 150 77 356 229 99 507 325 117 690 451 136 900 588
6,1 51 55 37 58 122 82 73 217 141 89 340 217 113 490 311 132 669 433 153 876 567
9,1 0,0 0 106 68 0 225 135 0 395 232 0 619 355 0 900 501 0 1238 686 0 1633 902
0,6 9 85 59 14 175 118 15 299 195 19 456 295 28 647 416 35 871 564 44 1131 739
1,5 22 81 57 30 169 114 38 290 186 47 444 288 61 633 406 73 856 553 87 1113 726
3,0 28 74 53 39 158 108 51 276 180 62 427 275 81 612 391 96 831 535 113 1085 705
4,6 35 68 NR 46 149 101 60 263 172 74 410 263 95 591 377 111 807 517 131 1057 684
6,1 59 61 NR 56 139 95 70 250 162 84 395 250 108 572 362 126 784 499 147 1031 663
9,1 NR NR NR 77 119 NR 93 226 NR 110 365 231 138 535 339 157 741 468 180 980 627
15,2 0,0 0 107 71 0 228 141 0 419 245 0 668 383 0 983 547 0 1368 747 0 1825 1004
0,6 8 91 64 12 193 129 15 338 217 16 524 331 23 754 470 27 1029 649 35 1346 858
1,5 21 87 NR 28 187 126 37 329 211 45 514 325 58 741 462 69 1013 638 81 1328 842
3,0 27 80 NR 37 177 120 47 315 200 59 497 314 77 718 449 91 986 621 107 1298 816
4,6 62 74 NR 44 167 NR 57 303 190 70 480 304 90 698 436 106 961 603 123 1269 788
6,1 NR NR NR 53 157 NR 66 290 178 80 464 293 102 677 423 119 937 587 138 1241 762
9,1 NR NR NR 73 138 NR 89 264 NR 104 433 273 130 638 397 149 890 551 170 1187 707
Continúa...

33
76 102 127 152 178 203 229
Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx
30,5 0,0 NR NR NR 0 230 NR 0 429 NR 0 702 422 0 1052 591 0 1489 812 0 2013 1097
0,6 NR NR NR 11 205 NR 13 373 NR 14 597 396 19 877 538 22 1219 739 26 1621 986
1,5 NR NR NR 27 199 NR 35 366 NR 42 588 389 55 865 532 63 1204 730 75 1603 977
3,0 NR NR NR 35 192 NR 45 353 NR 56 572 381 72 845 520 84 1180 716 99 1574 960
4,6 NR NR NR 42 184 NR 53 339 NR 65 557 372 84 825 509 98 1155 703 115 1546 944
6,1 NR NR NR 50 175 NR 62 328 NR 75 541 363 95 805 497 111 1132 689 129 1517 928
9,1 NR NR NR NR NR NR 82 306 NR 97 510 NR 121 766 474 138 1086 662 157 1463 896
15,2 NR NR NR NR NR NR NR NR NR 155 452 NR 190 687 427 208 996 607 229 1359 830
Continúa...
254 305 356 406 457 506 559 610
MEC NAT MEC NAT MEC NAT MEC NAT MEC NAT MEC NAT MEC NAT MEC NAT
Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx
1,8 0,0 0 1183 601 0 1736 897 0 2392 1234 0 3147 1614 2 4011 2068 0 4981 2564 0 6053 3112 0 7230 3714
0,6 79 712 480 109 1036 686 146 1420 939 188 1866 1234 237 2374 1561 101 2935 1952 380 3563 2342 449 4252 2817
1,2 116 705 470 155 1029 675 202 1412 928 255 1858 1224 317 2365 1556 411 2927 1936 495 3556 2337 586 4245 2806
1,8 135 697 459 180 1020 665 231 1403 918 291 1850 1213 360 2358 1551 461 2919 1920 552 3548 2332 652 4238 2796
2,4 0,0 0 1330 696 0 1960 1023 0 2713 1393 0 3586 1836 0 4572 2342 0 5684 2901 0 6916 3545 0 8270 4231
0,6 75 812 543 103 1186 786 137 1628 1076 177 2142 1414 224 2726 1794 293 3372 2226 355 4096 2701 423 4889 3218
1,5 121 800 531 162 1171 773 210 1612 1066 265 2124 1403 328 2704 1778 420 3355 2205 502 4076 2685 593 4866 3207
2,4 145 787 517 190 1157 760 244 1597 1055 305 2110 1393 373 2693 1762 475 3337 2184 567 4062 2669 665 4855 3197
Continúa...

34
254 305 356 406 457 506 559 610
3,0 0,0 0 1453 760 0 2148 1118 0 2981 1530 0 3948 2031 0 5045 2585 0 6283 3218 0 7653 3914 0 9160 4273
0,6 72 899 591 98 1312 897 131 1807 1192 170 2380 1561 213 3026 1994 279 3752 2469 337 4560 2996 399 5437 3577
1,5 118 885 577 157 1297 875 203 1789 1166 256 2361 1541 317 3006 1974 403 3731 2446 483 4538 2973 570 5415 3557
3,0 150 862 554 197 1270 839 251 1761 1139 314 2331 1509 384 2973 1941 484 3697 2406 576 4503 2933 676 5380 3524
4,6 0,0 0 1684 886 0 2511 1308 0 3506 1815 0 4667 2395 0 5991 3060 0 7490 3819 0 9142 4653 0 10965 5592
0,6 66 1075 712 91 1577 1039 120 2176 1424 155 2869 1867 196 3658 2384 252 4541 2954 306 5520 3598 365 6595 4305
1,5 111 1058 696 148 1557 1020 192 2153 1400 242 2844 1844 299 3632 2358 375 4514 2930 449 5491 3571 529 6565 4280
3,0 142 1031 670 187 1526 988 239 2120 1360 299 2805 1806 365 3589 2314 456 4467 2890 538 5443 3527 632 6515 4240
4,6 164 1005 644 213 1496 955 271 2085 1319 336 2767 1767 406 3548 2268 505 4423 2849 595 5397 3482 702 6466 4199
6,1 0,0 0 1853 981 0 2782 1424 0 3905 2005 0 5220 2659 0 6727 3429 0 8428 4284 0 10324 5254 0 12400 6330
0,6 62 1213 797 85 1787 1161 113 2472 1604 147 3268 2110 185 4173 2712 232 5187 3376 284 6312 4125 339 7548 4959
1,5 107 1195 779 142 1766 1138 184 2448 1580 231 3240 2087 285 4142 2684 356 5154 3349 425 6278 4094 501 7511 4919
3,0 137 1166 749 181 1731 1103 232 2408 1540 288 3196 2047 352 4094 2638 436 5101 3302 516 6221 4041 605 7452 4853
4,6 158 1137 726 206 1698 1074 262 2369 1503 323 3153 2015 392 4046 2601 484 5050 3260 571 6166 4004 666 7393 4827
6,1 176 1110 702 229 1665 1045 288 2332 1467 353 3110 1984 426 4000 2564 522 4998 3218 617 6111 3967 727 7336 4801
9,1 0,0 0 2086 1118 0 3169 1635 0 4486 2289 0 6040 3081 0 7829 3978 0 9855 5012 0 12115 6172 0 14610 7449
0,6 57 1425 913 78 2114 1382 103 2939 1899 134 3900 2511 168 4995 3218 210 6225 4020 254 7590 4906 301 9091 5908
1,5 101 1405 898 134 2090 1360 173 2911 1873 217 3868 2479 266 4969 3186 329 6186 3991 394 7549 4876 463 9046 5858
3,0 132 1373 875 173 2051 1323 221 2866 1828 273 3816 2427 333 4903 3134 407 6123 3945 481 7480 4826 564 8973 5772
4,6 151 1342 851 197 2013 1287 250 2821 1785 308 3767 2374 373 4847 3081 455 6060 3898 535 7413 4776 622 8902 5688
6,1 169 1311 827 218 1976 1250 274 2778 1741 337 3717 2321 405 4792 3028 493 5999 3851 578 7347 4727 674 8831 5602
9,1 206 1254 786 260 1906 1192 322 2696 1672 389 3622 2247 464 4687 2938 570 5881 3761 670 7219 4616 780 8693 5513
Continua…

35

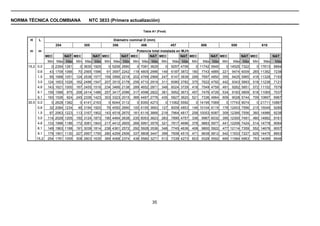

Tabla A1 (Final)
254 305 356 406 457 506 559 610
15,2 0,0 0 2354 1261 0 3630 1925 0 5206 2690 0 7081 3629 0 9257 4706 0 11742 5945 0 14525 7322 0 17613 8894
0,6 43 1709 1066 70 2565 1596 91 3597 2242 119 4805 2996 149 6187 3872 180 7743 4885 221 9474 6009 265 11382 7238
1,5 95 1688 1051 124 2538 1577 159 3566 2218 202 4769 2968 247 6147 3839 299 7697 4850 355 9425 5965 416 11328 7193
3,0 124 1653 1026 162 2496 1547 207 3515 2178 256 4710 2919 311 6080 3782 375 7622 4792 442 9343 5893 518 11238 7121
4,6 143 1621 1000 187 2455 1516 234 3466 2138 289 4652 2871 348 6024 3729 418 7549 4759 491 9262 5851 572 11152 7079
6,1 159 1588 975 206 2414 1486 257 3417 2096 317 4596 2822 381 5952 3673 457 7476 4726 534 9183 5809 618 11065 7037
9,1 193 1526 924 245 2336 1423 303 3323 2015 366 4487 2776 435 5827 3620 521 7336 4664 609 9028 5744 709 10897 6967
30,5 0,0 0 2628 1382 0 4141 2163 0 6044 3112 0 8350 4273 0 11062 5592 0 14195 7069 0 17743 9074 0 21711 10867
0,6 32 2084 1234 46 3194 1920 76 4550 2690 100 6155 3693 127 8009 4853 146 10104 6119 178 12453 7596 215 15049 9285
1,5 87 2063 1223 113 3167 1902 143 4518 2670 181 6116 3666 219 7964 4817 258 10053 6087 309 12395 7556 360 14986 9238
3,0 114 2029 1205 150 3124 1873 190 4464 2638 235 6053 3623 283 7890 4757 336 9967 6032 395 12300 7491 460 14882 9161
4,6 133 1996 1186 172 3081 1843 217 4412 2605 266 5991 3579 321 7817 4696 378 9883 5977 441 12206 7424 514 14778 9084
6,1 149 1963 1168 191 3039 1814 238 4361 2572 292 5928 3536 348 7745 4636 408 9800 5922 477 12114 7359 552 14676 9007
9,1 179 1901 1130 227 2957 1755 280 4259 2506 337 5808 3447 399 7606 4515 471 9639 5812 542 11933 7227 625 14475 8853
15,2 254 1781 1055 308 2803 1635 369 4068 2374 438 5580 3271 513 7339 4273 603 9328 5592 695 11584 6963 793 14089 8546

36
Figura A.2. La Tabla A.2 se utiliza para las dimensiones de chimeneas de mampostería con conectores
metálicos de pared sencilla, acoplados a un solo artefacto de gas del Tipo B.1 o del Tipo B.2
que opere por tiro mecánico inducido

37
Tabla A2. Chimeneas de mampostería con conectores metálicos de pared sencilla, acopladas a un solo artefacto
de gas del Tipo B.1 o del Tipo B.2 que operen por tiro mecánico inducido
76 102 127 152 178 203 229 254 279
MEC NAT MEC NAT MEC NAT MEC NAT MEC NAT MEC NAT MEC NAT MEC NAT MEC NAT
Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx
1,8 0,6 NR NR 30 NR NR 55 NR NR 91 NR NR 137 NR NR 190 NR NR 261 NR NR 338 NR NR 423 NR NR 613
1,5 NR NR *26 NR NR 52 NR NR 87 NR NR 123 NR NR 174 NR NR 244 NR NR 314 NR NR 397 NR NR 592
2,4 0,6 NR NR 31 NR NR 58 NR NR 98 NR NR 153 NR NR 209 NR NR 281 89 622 369 106 768 471 147 1080 687
1,5 NR NR *27 NR NR 55 NR NR 93 NR NR 141 NR NR 193 NR NR 261 NR NR 346 157 750 446 212 1062 675
2,4 NR NR *25 NR NR *51 NR NR 88 NR NR 134 NR NR 185 NR NR 252 NR NR 336 183 733 433 244 1045 657
3,0 0,6 NR NR 33 NR NR 64 NR NR 109 NR NR 171 NR NR 233 72 548 314 87 691 409 103 855 518 143 1207 764
1,5 NR NR *30 NR NR 60 NR NR 101 NR NR 156 NR NR 215 NR NR 292 131 673 385 154 835 492 207 1186 751
3,0 NR NR *26 NR NR *53 NR NR 92 NR NR 147 NR NR 202 NR NR 277 164 644 366 192 804 468 253 1153 705
4,6 0,6 NR NR *37 NR NR 71 NR NR 120 NR NR 189 56 501 264 68 647 355 81 822 465 97 1021 593 134 1452 887
1,5 NR NR *37 NR NR 65 NR NR 113 NR NR 173 NR NR 244 104 627 330 124 801 439 147 998 562 196 1426 874
3,0 NR NR *30 NR NR *58 NR NR 102 NR NR 161 NR NR 228 133 596 312 156 767 416 183 962 598 242 1387 820
4,6 NR NR NR NR NR 51 NR NR *94 NR NR 149 NR NR 212 NR NR 296 180 736 396 209 928 512 273 1350 783
6,1 0,6 NR NR *40 NR NR 78 NR NR 131 NR NR 212 54 551 289 64 715 396 77 915 518 92 1143 662 128 1633 1005
1,5 NR NR *38 NR NR *72 NR NR 122 NR NR 194 84 531 268 100 694 369 119 892 488 140 1117 630 189 1607 984
3,0 NR NR NR NR NR *63 NR NR *113 NR NR 181 NR NR 250 129 662 350 151 856 464 176 1078 597 233 1564 927
4,6 NR NR NR NR NR NR NR NR *102 NR NR 168 NR NR 232 NR NR 331 174 823 441 202 1041 571 265 1522 886
6,1 NR NR NR NR NR NR NR NR *88 NR NR *156 NR NR 217 NR NR 312 196 791 419 226 1008 541 292 1483 851
9,1 0,6 NR NR *43 NR NR *87 NR NR 145 NR NR 228 50 613 320 60 804 444 72 1039 589 85 1308 756 117 1892 1173
1,5 NR NR NR NR NR *80 NR NR *135 NR NR 209 79 592 296 95 782 415 112 1015 555 132 1283 721 178 1863 1154
3,0 NR NR NR NR NR *71 NR NR *121 NR NR *194 NR NR 277 121 748 394 142 978 528 167 1241 684 222 1816 1081
4,6 NR NR NR NR NR NR NR NR *113 NR NR *180 NR NR *256 NR NR 372 165 942 502 191 1202 655 252 1771 1035
6,1 NR NR NR NR NR NR NR NR *96 NR NR *168 NR NR *239 NR NR 350 186 907 475 214 1164 625 279 1728 992
9,1 NR NR NR NR NR NR NR NR NR NR NR NR NR NR *198 NR NR *304 NR NR 439 263 1092 586 336 1646 925
Continúa ...

38
Tabla A.2 (Final)
76 102 127 152 178 203 229 254 279
MEC NAT MEC NAT MEC NAT MEC NAT MEC NAT MEC NAT MEC NAT MEC NAT MEC NAT
Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx
15,2 0,6 NR NR NR NR NR *97 NR NR *170 NR NR *265 NR NR *370 54 886 503 64 1167 668 76 1491 857 104 2195 1311
1,5 NR NR NR NR NR NR NR NR *159 NR NR *243 NR NR *341 88 864 470 103 1143 629 122 1463 817 164 2165 1292
3,0 NR NR NR NR NR NR NR NR *146 NR NR *227 NR NR *321 NR NR *447 133 1105 598 155 1421 773 206 2116 1210
4,6 NR NR NR NR NR NR NR NR *134 NR NR *210 NR NR *298 NR NR *422 154 1066 *569 179 1379 741 234 2069 1160
6,1 NR NR NR NR NR NR NR NR NR NR NR *195 NR NR *279 NR NR *397 174 1031 *539 200 1339 706 260 2021 1108
9,1 NR NR NR NR NR NR NR NR NR NR NR NR NR NR NR NR NR *345 NR NR *494 246 1262 *657 311 1933 1038
Área potencial
mínima de la 0,00774 0,01226 0,01806 0,02452 0,03226 0,04065 0,05032 0,06129 0,08516
Chimenea (m
2
)
Área potencial
mínima de la 0,03161 0,05677 0,08839 0,12774 0,17355 0,22710 0,28710 0,35484 0,51097
Chimenea (m
2
)

39
L
D
H
Extremo
terminal
Sombrerete
Conector
Collarín
Chimenea
Figura A.3. La Tabla A.3 se utiliza para las dimensiones de chimeneas y conectores de
cemento-asbesto acoplados a un solo artefacto de gas del Tipo B.1.

40
Tabla A.3. Chimeneas y conectores de cemento asbesto acoplados a un solo artefacto de
gas del Tipo B.1 (no aplicables a los artefactos de gas del Tipo B.2)
76 102 127 152 178 203 254 305
m m
Potencia total instalada (MJ/h)
1,8 0,0 41 74 122 179 245 329 528 791
0,6 33 58 99 149 205 274 438 654
1,5 30 54 93 135 187 255 411 633
2,4 0,0 44 80 133 195 266 359 572 860
0,6 34 64 108 162 222 300 476 717
1,5 31 59 100 149 205 279 454 684
3,0 *25 52 91 138 190 264 428 659
3,0 0,0 47 89 146 213 294 392 639 962
0,6 37 71 117 177 246 328 533 802
1,5 34 64 110 161 227 305 506 764
3,0 *28 57 99 151 211 289 480 739
4,6 NR *49 89 137 196 272 456 703
4,6 0,0 52 96 159 235 329 443 722 1097
0,6 41 76 129 196 274 369 601 913
1,5 *37 71 116 179 253 343 570 870
3,0 *32 *61 109 167 235 325 542 839
4,6 NR *53 *98 152 218 307 515 802
6,1 NR NR *87 *139 206 288 492 766
6,1 0,0 *56 107 172 266 361 496 812 1256
0,6 *44 84 143 222 302 414 676 1045
1,5 *40 *78 130 203 279 384 644 997
3,0 *34 *69 *121 188 260 364 602 960
4,6 NR *58 *110 172 241 344 580 918
6,1 NR NR *96 *157 *226 323 554 878
9,1 0,0 *59 *114 193 291 405 558 926 1445
0,6 *46 *89 *156 243 338 465 770 1203
1,5 NR *82 *145 222 312 433 732 1139
3,0 NR *72 *132 *207 289 409 692 1108
4,6 NR NR *119 *187 *272 386 659 1055
6,1 NR NR *104 *172 *253 363 629 1013
9,1 NR NR NR NR *203 *311 570 939
15,2 0,0 NR *127 *222 *327 *467 622 1034 1635
0,6 NR *100 *180 *274 *390 519 865 1361
1,5 NR NR *168 *247 *361 500 823 1298
3,0 NR NR *154 *233 *336 *481 770 1256
4,6 NR NR NR *211 *308 *429 744 1192
6,1 NR NR NR *195 *291 *405 *707 1139
9,1 NR NR NR NR *234 *348 *638 1066

41
A2.2 La máxima longitud horizontal de un conector será de 18 mm por cada mm de diámetro
potencial del conector, según lo indicado en la Tabla A.4.
Tabla A.4. Máxima longitud lateral de un conector en función de su diámetro potencial
Diámetro potencial del
conector
(mm)
Máxima longitud
horizontal permisible
(mm)
76
102
127
152
178
203
229
254
305
356
406
457
508
559
610
1 368
1 836
2 286
2 736
3 304
3 654
4 122
4 572
5 490
6 408
7 308
8 226
9 144
10 062
10 980
Estas longitudes horizontales máximas podrán ampliarse bajo las siguientes condiciones:
a) La máxima capacidad de evacuación (MEC máx y NAT máx) indicada en las
tablas debe reducirse en 10 % por cada múltiplo de la longitud horizontal máxima.
Por ejemplo, un conector de 102 mm de diámetro potencial tiene una longitud
horizontal máxima de 1 836 mm (102 mm x 18 mm = 1 836 mm). El conector
podrá tener una longitud horizontal de hasta 3 672 mm (2 mm x 1 836 mm = 3 672 mm)
si la máxima capacidad de evacuación indicada en las tablas se reduce en un
10 % y así sucesivamente.
b) La mínima capacidad de evacuación (MEC mín) debe determinarse empleando la
Tabla A.1 correspondiente a un sistema individual de evacuación. En este caso,
para cada artefacto, el conector y la chimenea colectiva deben tratarse como un
sistema individual de evacuación, suponiendo que no existen los restantes
artefactos de gas acoplados al sistema.
A2.3 Los conectores múltiples o individuales deben extenderse hacia la chimenea colectiva a
través de la ruta más corta posible.
A2.4 Si el conector es múltiple, las dimensiones del conector debe estar de acuerdo con las tablas que
corresponden a la chimenea colectiva y la capacidad máxima de evacuación (MEC máx y NAT máx)
indicada en dichas tablas debe reducirse en un 10 %. La longitud total del conector múltiple no debe
exceder de 18 mm por cada mm del diámetro potencial así determinado.

42
A2.5 Cada cambio de dirección a 90° (codo) en el sistema colectivo implica una reducción del
10 % de la capacidad máxima de evacuación (MEC máx y NAT máx) indicada en las tablas para
ese segmento del sistema colectivo. Dos cambios de dirección a 45° (semi-codos) equivalen a un
cambio de dirección a 90°. La longitud horizontal máxima del sistema colectivo no debe exceder
de 18 mm por cada mm de diámetro potencial del sistema colectivo.
A2.6 El diámetro potencial del sistema colectivo debe ser, como mínimo, igual al diámetro
potencial del conector de mayor tamaño acoplado al sistema. Todos los segmentos del sistema
colectivo podrán tener el mismo diámetro o área potencial determinando para el último segmento
o extremo terminal del sistema colectivo.
A2.7 Las "tes" de interconexión deben ser del mismo diámetro potencial que el siguiente
segmento del sistema colectivo
A2.8 Para las instalaciones a grandes altitudes, la máxima capacidad de evacuación (MEC máx y
NAT máx) debe determinarse a partir de la potencia instalada medida al nivel del mar, y la mínima
capacidad de evacuación (MEC mín) a partir de la potencia instalada real corregida por elevación.
A2.9 Para los sistemas colectivos de evacuación acoplados a dos o más artefactos de gas
instalados en una misma planta de un edificio, la elevación total (H) se mide desde el collarín del
artefacto instalado a mayor altura, hasta el extremo terminal del sistema colectivo. La elevación
interior disponible (R) se mide desde el collarín de cada artefacto, hasta el eje longitudinal
horizontal del conector del artefacto acoplado al sistema a mayor altura.
A2.10 Para los sistemas colectivos de evacuación a varios niveles, la elevación total (H) de cada
segmento colectivo del sistema se mide desde el collarín del artefacto de gas acoplado al sistema a
mayor altura dentro de ese segmento del sistema colectivo, hasta el eje longitudinal horizontal del
conector que corresponde al siguiente artefacto de gas acoplado al sistema, inmediatamente hacia
arriba, o hasta el extremo terminal del sistema colectivo si se trata del último segmento del sistema.
La elevación interior disponible para cada artefacto se mide desde su respectivo collarín hasta el eje
longitudinal horizontal del conector al cual esté acoplado (véase la Figura 6).

43
H
D
D
D
Sombrerete
Chimenea colectiva
Elevaciones
interiores
disponibles R
Conectores
Collarín
Collarín
Extremo
terminal
1
Figura A.4. Las Tablas A.5.2 y A.5.1 se utilizan para las dimensiones de las chimeneas y conectores
metálicos de pared sencilla, respectivamente, acoplados a dos o más artefactos de gas del Tipo B.1 que
operen por tiro natural o del Tipo B.2 que operen por tiro mecánico inducido, o de ambos.

44
H
L
L
Conector múltiple
D
Conexiones
individuales
R
R
1
2
2
1
2
1
Figura A.5. Ejemplo de un conector múltiple. La longitud "L" no debe exceder en más
de 18 veces su respectivo diámetro interior nominal

45
Tabla A.5. Chimeneas y conectores metálicos de pared sencilla acoplados a dos o más artefactos de gas del Tipo B.1 y/o del Tipo B.2 que operen
por tiro mecánico inducido Tabla A.5.1: Conectores
Diámetro nominal D (mm)
76 102 127 152 178 203 229 254
Potencia total instalada en MJ/h
H R MEC NAT MEC NAT MEC NAT MEC NAT MEC NAT MEC NAT MEC NAT MEC NAT
m m Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx
1,8 0,3 23 39 27 37 70 49 49 112 76 61 173 110 81 237 150 97 312 195 115 397 250 135 492 305
0,6 24 43 33 39 79 58 51 128 91 63 193 131 83 267 177 100 351 232 118 447 298 138 555 364
0,9 25 46 37 40 85 65 52 139 101 65 210 147 87 290 199 102 383 262 120 488 334 141 607 407
2,4 0,3 23 42 28 37 76 51 52 120 80 68 186 115 89 256 156 106 338 205 124 430 262 146 535 320
0,6 24 46 34 38 84 60 54 135 95 70 206 136 91 284 185 109 376 243 128 479 310 149 595 378
0,9 25 50 38 39 92 675 56 147 107 71 222 153 93 306 209 111 405 272 130 519 348 151 646 424
3,0 0,3 23 45 30 36 82 53 52 130 82 69 199 119 94 271 162 112 360 211 132 460 271 154 572 331
0,6 24 50 35 38 91 62 54 143 98 71 217 141 96 298 192 115 395 251 135 505 322 157 629 392
0,9 25 53 39 39 97 71 55 154 110 73 232 158 99 320 216 117 424 283 138 543 361 160 677 440
4,6 0,3 22 53 32 35 94 56 50 150 88 68 232 127 93 314 172 116 410 226 141 520 288 171 643 351
0,6 23 56 37 37 101 66 52 161 104 70 248 150 96 338 204 118 442 267 145 561 341 174 694 416
0,9 25 58 42 38 108 75 54 172 117 72 262 169 98 358 230 121 470 302 148 596 385 176 739 468
6,1 0,3 22 57 33 35 104 59 49 166 92 65 260 132 91 352 180 113 460 236 138 582 301 167 718 366
0,6 23 60 39 36 111 70 51 176 110 68 273 157 94 373 213 116 488 280 141 619 358 170 765 437
0,9 24 63 44 37 116 78 53 186 122 70 286 177 96 391 241 119 513 317 145 652 404 173 806 492
9,1 0,3 21 65 35 33 119 62 47 191 98 63 304 141 88 413 192 109 540 251 132 685 322 159 846 392
0,6 22 68 41 35 124 74 50 200 116 65 315 167 90 430 227 111 564 298 136 716 380 164 886 463
0,9 23 70 46 36 130 83 51 209 131 68 326 188 93 446 255 114 586 334 139 745 427 167 922 521
15,2 0,3 20 75 38 32 140 68 45 228 107 60 368 153 82 503 208 102 662 271 127 841 348 152 1038 425
0,6 22 77 45 34 145 80 47 235 126 62 378 181 85 517 247 106 681 323 130 865 414 156 1070 504
0,9 23 79 51 35 149 91 49 242 141 64 386 205 88 530 277 109 697 362 133 888 465 159 1100 568
30,5 0,3 19 87 39 30 167 70 42 276 110 56 466 158 77 645 215 96 855 281 118 1095 360 142 1356 440
0,6 20 88 46 32 170 83 44 282 130 58 472 188 79 653 255 99 867 333 121 1112 427 147 1378 521
0,9 21 89 53 33 172 94 46 287 146 60 477 211 82 662 287 102 880 375 124 1128 480 150 1400 586

46
Tabla A5. Chimeneas y conectores metálicos de pared sencilla acoplados a dos o más artefactos de gas del Tipo B.1 y/o del Tipo B.2 que operen por tiro mecánico inducido
Tabla A.5.2. Chimeneas colectivos
Diámetro nomínal D (mm)
102 127 152 178 203 229 254
Potencial nominal combinada (MJ/h)
H MEC MEC NAT MEC MEC NAT MEC MEC NAT MEC MEC NAT MEC MEC NAT MEC MEC NAT MEC MEC NAT
m MEC NAT NAT MEC NAT NAT MEC NAT NAT MEC NAT NAT MEC NAT NAT MEC NAT NAT MEC NAT NAT
1,8 97 85 69 148 122 109 215 170 155 326 262 211 426 331 274 577 458 353 709 549 433
2,4 107 95 77 164 136 120 236 188 172 358 290 235 468 367 306 635 506 399 781 609 491
3,0 116 102 83 178 149 131 256 205 188 387 315 255 503 398 332 685 551 427 844 662 522
4,6 132 118 96 206 173 152 299 241 217 451 371 295 587 468 385 794 646 491 975 773 596
6,1 143 130 108 227 193 169 331 269 242 501 416 327 655 526 427 888 726 552 1092 871 675
9,1 160 146 124 257 222 195 381 313 281 577 484 380 760 617 496 1033 852 638 1276 1029 781
15,2 176 161 141 294 257 226 444 372 327 676 577 446 901 745 580 1228 1031 744 1531 1253 907
30,5 185 172 NR 328 292 NR 516 444 NR 792 694 505 1081 921 659 1486 1282 844 1882 1585 1029
Diámetro nomínal D (mm)
305 356 406 457 508 559 610
H MEC MEC NAT MEC MEC NAT MEC MEC NAT MEC MEC NAT MEC MEC NAT MEC MEC NAT MEC MEC NAT
m MEC NAT NAT MEC NAT NAT MEC NAT NAT MEC NAT NAT MEC NAT NAT MEC NAT NAT MEC NAT NAT
1,8 950 734 589 1355 1045 860 1831 1410 1124 2377 1827 1419 2994 2300 1751 3680 2824 2078 4438 3404 2522
2,4 1049 816 688 1501 1164 962 2033 1573 1256 2645 2043 1593 3336 2573 1962 4104 3163 2321 4954 3815 2828
3,0 1135 887 751 1627 1266 1050 2208 1714 1372 2877 2229 1736 3634 2812 2142 4475 3458 2532 5405 4175 3081
4,6 1316 1040 870 1893 1488 1222 2574 2015 1593 3359 2621 2015 4248 3306 2490 5245 4075 2944 6347 4927 3587
6,1 1482 1177 966 2116 1675 1361 2872 2265 1783 3757 2952 2258 4798 3748 2785 5880 4592 3292 7121 5551 4009
9,1 1749 1400 1081 2504 1996 1609 3397 2699 2100 4428 3509 2659 5595 4424 3281 6899 5441 3883 8377 6591 4727
15,2 2135 1730 1350 3071 2476 1966 4182 3358 2564 5469 4377 3244 6929 5529 4009 8563 6814 4748 10379 8243 5776
30,5 2710 2248 1762 3937 3245 2585 5407 4433 3376 7121 5812 4273 9070 7371 5275 11269 9124 6246 13720 11077 7596

47
2
Figura A.6. Las Tablas A.6.1 y A.6.2 se utilizan para las dimensiones de chimeneas de mampostería con
conectores metálicos de pared sencilla, respectivamente, acoplados a dos o más artefactos de gas
del Tipo B.1 que funcionan por tiro natural o del Tipo B.2 que operan por tiro
mecánico inducido o de ambos

48
Tabla A6. Chimeneas de mampostería con conectores metálicos de pared sencilla, acoplados a dos o más artefactos de gas del
Tipo B.1 (por tiro natural) o del Tipo B.2, o de ambos, que operen por tiro mecánico inducido Tabla A6.1. Conectores
76 102 127 152 178 203 229 254
Potencia total instalada en MJ/h
H R MEC NAT MEC NAT MEC NAT MEC NAT MEC NAT MEC NAT MEC NAT MEC NAT
m m Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx Mín Máx Máx
1,8 0,3 25 35 22 41 65 42 55 112 71 69 205 107 92 289 149 110 390 212 131 505 267 153 632 337
0,6 27 45 30 43 83 55 56 140 90 71 243 131 94 342 183 113 460 245 134 593 317 156 732 399
0,9 28 52 36 44 97 64 58 164 102 73 276 151 96 389 214 115 518 285 136 668 368 159 839 463
2,4 0,3 25 41 23 41 76 43 58 123 73 75 225 111 99 321 156 119 437 222 141 569 282 165 720 353
0,6 27 50 31 42 92 56 60 148 91 77 260 134 102 369 189 122 499 253 145 649 328 169 819 416
0,9 28 55 36 44 102 65 62 168 103 79 284 153 104 404 217 126 545 291 147 709 378 172 895 477
3,0 0,3 25 44 23 40 84 44 58 137 75 78 245 114 107 342 161 127 468 228 150 614 292 174 780 367
0,6 27 53 31 42 98 57 60 161 92 80 275 136 109 386 194 130 525 261 153 688 339 177 870 429
0,9 28 58 37 43 111 66 61 179 106 82 300 156 112 419 221 133 570 296 155 744 386 180 942 488
4,6 0,3 25 51 24 40 98 46 57 162 78 76 292 120 106 405 173 132 539 242 161 694 313 194 869 396
0,6 26 58 33 41 111 58 59 184 94 78 315 141 109 442 203 135 589 274 165 758 358 197 950 456
0,9 27 62 37 43 121 68 60 199 108 80 337 161 111 473 227 138 630 308 168 802 403 200 1013 513
6,1 0,3 25 55 25 39 108 49 56 181 81 75 330 126 103 461 183 130 616 252 158 793 329 190 995 419
0,6 26 61 33 41 120 59 58 200 96 77 353 146 107 493 210 133 659 285 161 849 373 194 1067 477
0,9 27 66 37 42 130 69 60 215 110 79 372 166 110 520 234 136 697 318 165 898 418 197 1126 533
9,1 0,3 25 57 26 39 117 51 55 203 87 73 377 134 101 532 197 126 717 269 153 932 356 185 1176 456
0,6 26 63 34 40 129 61 57 219 100 76 397 153 104 560 221 129 754 303 157 979 399 189 1235 511
0,9 27 68 38 42 138 70 59 233 113 78 414 172 107 585 246 132 787 334 160 1021 441 192 1287 564
15,2 0,3 24 54 26 38 122 54 54 221 94 71 427 151 97 614 225 121 842 310 148 1107 414 177 1407 534
0,6 25 62 34 39 134 64 56 237 108 74 444 170 100 637 248 124 873 344 151 1145 457 181 1455 589
0,9 27 68 38 41 142 73 58 250 121 76 459 190 103 658 274 128 901 377 155 1180 289 186 1499 645
30,5 0,3 24 49 25 37 114 53 52 219 97 69 452 164 93 675 250 115 957 352 141 1289 479 170 1676 629
0,6 25 56 33 39 127 63 54 236 111 71 468 184 97 696 274 119 984 388 146 1322 524 174 1716 687
0,9 26 62 37 40 137 72 56 250 124 73 483 204 99 716 301 122 1009 421 149 1353 570 178 1752 744

49
Tabla A.6.2. Chimeneas colectivas
Área interna mínima de la chimenea en metros cuadrados (pulgadas cuadradas)
0,00774 0,01226 0,01806 0,02452 0,03226 0,04065 0,05032 0,07290
12 19 28 38 50 63 78 113
H MEC MEC NAT MEC MEC NAT MEC MEC NAT MEC MEC NAT MEC MEC NAT MEC MEC NAT MEC MEC NAT MEC MEC NAT
m MEC NAT NAT MEC NAT NAT MEC NAT NAT MEC NAT NAT MEC NAT NAT MEC NAT NAT MEC NAT NAT MEC NAT NAT
1,8 NR 78 26 NR 126 49 NR 188 75 NR 271 109 NR 370 151 NR 483 198 NR 614 260 1098 900 NR
2,4 NR 84 30 NR 137 56 NR 204 87 NR 294 126 NR 405 172 NR 529 230 764 671 293 1207 989 430
3,0 NR 89 33 NR 146 59 NR 218 95 NR 315 138 NR 432 187 639 568 249 819 724 319 1294 1066 479
4,6 NR NR 38 NR 160 71 NR 246 112 NR 352 160 552 493 224 720 645 299 922 824 385 1450 1220 576
6,1 NR NR 43 NR NR 79 NR 264 129 NR 388 181 596 536 256 783 705 343 1008 905 442 1596 1357 684
9,1 NR NR NR NR NR NR NR 285 145 NR 426 209 649 595 293 861 788 402 1120 1022 523 1796 1554 790
15,2 NR NR NR NR NR NR NR NR NR NR NR NR NR 654 346 927 877 486 1229 1149 639 2010 1785 973
30,5 NR NR NR NR NR NR NR NR NR NR NR NR NR NR 367 NR NR 526 NR NR 706 2166 2027 1116

50
3
Sombrerete
L
H
R
Conectores
R
Ver nota
A.2.5
Chimenea colectiva
1 2
1
2
D
Figura A7. Las Tablas A.7.1 y A.7.2 se utilizan para las dimensiones de chimeneas y conectores, de cemento-
asbesto, respectivamente, acoplados a dos o más artefactos de gas del Tipo B.1. Este ejemplo considera
además dos cambios de dirección a 90 ° en la chimenea colectiva
A.2.11 El tamaño del conector acoplado a menor altura (el primer artefacto acoplado al sistema)
y del segmento de la chimenea colectiva, debe determinarse empleando la Tabla A.1
correspondiente a un sistema individual de evacuación, suponiendo que no existen los restantes
artefactos de gas acoplados al sistema.
A.2.12 El área potencial de la sección de mayor tamaño de una chimenea colectiva no debe
exceder en más de siete (7) veces el área seccional interior del collarín del artefacto de menor
potencia instalada acoplado al sistema colectivo de evacuación.
A.2.13 Para los artefactos de gas de combustión asistida que tengan designada más de una
potencia instalada, la capacidad mínima de evacuación indicada en las tablas para las
dimensiones de los conectores (MEC mín), debe ser mayor que la potencia instalada inferior
designada para el artefacto, y la capacidad máxima de evacuación indicada en las tablas para las
dimensiones de los conectores (MEC máx), debe ser mayor que la potencia instalada superior
designada para el artefacto.
A.2.14 Los conectores nunca deben ser de menor tamaño que el collarín del artefacto al cual
están acoplados. El diámetro potencial de los conectores no debe exceder el diámetro interior
del collarín o acople de inserción del disipador de tiro revertido del artefacto por más de 2
dimensiones estándar.
A.2.15 Los valores indicados en las tablas podrán interpolarse para determinar valores
intermedios. Sin embargo, debido a la relación exponencial entre ellos, no es recomendable el
empleo de extrapolación lineal para determinar valores por fuera de los límites dimensiónales de
las tablas.

51
Tabla A.7.1. Chimeneas y conectores de cemento asbesto acoplados a dos o más artefactos de gas
del Tipo B.1
(no aplicables a los artefactos de gas del Tipo B.2)
76 102 127 152 178 203
H R
Potencia nominal total (MJ/h)
m m
0,3 22 42 72 108 154 216
1,8 0,6 30 56 91 131 188 248
0,9 36 64 103 155 215 290
0,3 24 46 81 123 189 253
4,6 0,6 32 59 97 141 205 280
0,9 37 68 108 164 228 314
0,3 26 52 89 136 200 285
9,1 0,6 33 61 102 153 223 311
0,9 38 72 113 173 245 339
Tabla A.7.2. Chimeneas colectivos
H 102 127 152 178 203 254 305
Potencia nominal total (MJ/h)
m
1,8 51 82 117 164 216 338 NR
2,4 58 94 135 185 247 385 533
3,0 62 100 143 200 264 417 591
4,6 75 121 177 241 322 506 728
6,1 84 136 196 274 359 580 833
9,1 NR 155 227 317 422 686 992
15,2 NR NR NR 380 517 855 1256

52
Tabla A.8. Método alterno para la determinación de dimensiones de chimeneas colectivas de mampostería
para la evacuación de los productos de combustión de varios artefactos de gas del Tipo B.1 instalados en
más de una planta o nivel de un edificio
Potencia nominal total
(*)
(MJ/h).
Área potencial (cm
2
) según el número de artefactos de
gas acoplados al sistema en cada nivel
Uno Dos
400 o menos 400 562
Más de 400 hasta 650 527 653
Más de 650 hasta 840 560 686
Más de 840 hasta 1 260 633 759
Más de 1 260 hasta 1 675 691 817
Más de 1 675 hasta 2 510 NR 909
Más de 2 510 hasta 3 350 NR 1 100
Más de 3 350 NR NR
(*)
Potencia nominal total agregada o conjunta de todos los artefactos a gas que descargan sus productos de
combustión dentro de la chimenea colectiva.
Notas aplicables a la Tabla A.8:
1) Tan sólo se podrán conectar al sistema un máximo de dos artefactos de gas del Tipo B.1 en cada piso o nivel
2) Los conectores no deben incluir cambios de dirección en exceso de 45°.
3) Una vez dentro de la chimenea, cada conector debe extenderse en sentido perfectamente vertical en una
longitud mínima de 1 m.
4) La chimenea colectiva debe tener una abertura inferior de ventilación permanente, provista de celosía, con un
área libre de 200 cm
2
.
5) El extremo terminal de la chimenea colectiva debe extenderse, como mínimo 1,8 m por encima del techo o
cubierta del edificio. Si existen muros circundantes sobre el techo o cubierta, el extremo terminal de la
chimenea colectiva debe extenderse, como mínimo, 40 cm por encima de un plano imaginario trazado 45 °
hacia abajo a partir del extremo superior del muro circundante.
6) La chimenea colectiva debe llevar en su extremo terminal un sombrerete del Tipo C, de conformidad con las
especificaciones de la NTC 3567.
7) NR = No recomendable.

53
Anexo B
Tabla de valoración de particularidades del conector de evacuación a nivel del mar
Aspecto
Puntos
Unitarios
Cantidad Puntos (-)
Puntos
(+)
Valoración
Global
* Ganancia de Cota: +1,0
**
Componentes de conector:
Codo Mayor que 45° y no superior a
90° (vertical - horizontal).
-2
Codo no superior a 45° (vertical
ascendente).
-1
Codo Mayor que 45° y no superior
a 90° (No vertical - No
ascendente).
-2
Codo no superior a 45° (No vertical
- No ascendente). -1
Codo Mayor que 45° y no superior a
90° (horizontal - vertical).
-0.3
Codo no superior a 45° (horizontal
ascendente).
-0.1
Por cada metro de longitud de los
tramos rectos verticales u
horizontales del conector.
-0.5
Deflector de modelo aceptado.
-0.3
TOTAL PUNTOS
* = Por cada 10 cm de cota total (H) ganada en el conector por cualquier concepto.
** Este valor para altitudes diferentes a la del nivel del mar, se debe afectar por el siguiente factor[0,85
*(P2/P1)] donde P1: Presión atmosférica a nivel del mar y P2 Presión atmosférica en el sitio de la
instalación.

54
Anexo C (Informativo)
Ejemplo de aplicación
EJEMPLO DE APLICACIÓN DE LA TABLA DE VALORACIÓN DE PARTICULARIDADES
DEL CONECTOR DE EVACUACIÓN DIRECTA A TRAVÉS DE FACHADA
A título de orientación se incluye un ejemplo sobre la aplicación de la tabla a los conectores de
evacuación directa a través de fachada.
Se asume una presión de 752 mbar de modo que los puntos unitarios por ganancia de cota se
afectan por 0,85 (752 mbar/ 1 013,25 mbar)= 0,6
Punto unitario por ganancia de cota = valor tomado de la tabla por el factor r
Punto unitario por ganancia de cota = 1 * 0,6 = 0,6
EJEMPLO.
Se quiere instalar un calentador de circuito abierto, de tiro natural, con una capacidad
de 10 l/min. Diséñese el sistema de evacuación directa a través de fachada necesario.
Datos: El conector consta de un tramo recto vertical (TRV1) que une el collarín del artefacto
con el codo, el propio codo, un tramo recto horizontal con pendiente positiva y finaliza con el
deflector de modelo aceptado.
h
H
TR2
L = h+TR2
Codo
Deflector
TRV1= h = 22 cm de longitud libre
TR2 = 245 cm de longitud libre
H = 33 cm = ganancia total de cota, medida desde el collarín del artefacto hasta el punto de
conexión del deflector.

55
Aplicando los valores de la tabla del Anexo B se obtiene:
Puntos - Puntos + Valoración global
Ganancia de cota = H = 33 cm
( )33 cm 0,6 puntos cada 10 cm = 1,98×
+1,98
Componentes del conector
Deflector -0,3
Codo vertical - horizontal -2
Longitud tramos rectos del conector:
22 cm (TRV1) + 245 cm (TR2) = 267 cm
267×(-0,5 puntos/cada 100 cm) = -1,34
-1,34
Total puntos -3,64 +1,98 -1,66
El valor resultante (-1,66) no alcanza el valor mínimo requerido (+1); por lo tanto, el sistema de
evacuación no se acepta.
Alternativa 1.
Analizando el resultado se observa que para alcanzar el valor requerido se necesita una
puntuación adicional de -1,66 + 2,7 = +1,04 puntos. Esto representa una altura adicional de 45 cm.
Si fuera posible, se permite incrementar la pendiente del tramo recto horizontal de forma que la
altura H pase de los 33 cm iniciales a una altura de (33 + 45) cm = 78 cm.
Si ahora se aplican, bajo esta situación, los valores de la tabla del Anexo B al conector
resultante se obtienen:
Puntos - Puntos + Valoración global
Ganancia de cota = H = 78 cm
( )78 cm × 0,6 puntos cada 10 cm = 4,68
+4,68
Componentes del conector
Deflector -0,3
Codo vertical - horizontal -2
Longitud tramos rectos del conector:
22 cm (TRV1) + 245 cm (TR2) = 267 cm
267×(-0,5 puntos/cada 100 cm) = -1,34
-1,34
Total puntos -3,64 +4,68 +1,04
El total de puntos es mayor que +1, por lo que el conector cumple esta condición; además,
según la Tabla 3, debe tener un diámetro de 125 mm como mínimo.
En el evento de que no se pueda disponer de un tramo recto vertical libre (h = 10) con la
longitud mínima especificada, se puede hacer uso del procedimiento del numeral 4.2.2,
siempre que se tenga presente la potencia del artefacto al cual se le vaya a diseñar el sistema
de evacuación. A continuación se muestran otras dos (2) alternativas:

56
Alternativa 2
De acuerdo con el procedimiento del numeral 4.2.2, se puede modificar la ubicación del
artefacto hasta alcanzar una altura H de 0,6 m y una longitud L de 2 m, con un conector de
diámetro igual a 6 pulgadas.
Alternativa 3
Si, por algún motivo de tipo constructivo, es necesario reducir cualquiera de estas longitudes se
puede recurrir al procedimiento 4.2.2 y se halla que H = 0,5 m; L = 0,5 m con un diámetro
incrementado de 6,5 pulgadas.

57
Anexo D
Caracterización del deflector
D.1 INTRODUCCIÓN
Un deflector con errores de fabricación aumenta las restricciones al paso de los gases de la
combustión y, por tanto, da origen a problemas de revoco que solo pueden solucionarse
aumentando la cota vertical (H) del conector de evacuación.
D.2 CARACTERIZACIÓN
Para caracterizar el funcionamiento del deflector se recurre al coeficiente de pérdidas (K), que
consiste en un número adimensional de uso común en la mecánica de los fluidos y que
proporciona una idea cuantificable acerca de la resistencia al flujo de los gases que presenta el
deflector.
2
2
1
ρν
P
K
∆
=
donde ∆P es la caída de presión a través del deflector, ρ la densidad del aire y ν la velocidad del
fluido dentro del conector. El valor que se obtiene de K corresponde al puntaje negativo que se
usa para los deflectores en la tabla del Anexo B de esta norma.
D.3 CONCLUSIONES
Normalmente se acepta que K sea independiente de la magnitud de la velocidad de los gases
que circulan por él; para ello, se suele calcular el número adimensional de Reynolds (NRe) para
estos gases, midiendo el valor del coeficiente de pérdidas para distintos valores de NRe y cuyos
resultados se grafican en una curva como sigue:
Valores de K obtenidos en los deflectores de modelo
aceptado
0
0,1
0,2
0,3
0,4
0,5
2,00E+04 4,00E+04 6,00E+04 8,00E+04 1,00E+05
Re
K

58
Anexo E
Fórmula de Kinkell para el cálculo de sistemas de evacuación de los productos de la
combustión en condiciones diferentes a las establecidas en los Anexos A.1
La fórmula simplificada corresponde a:
( )[ ]LHU,A
R
H
,I ,
,
40310654 51
50
+−





=
Donde:
I es el valor de la potencia nominal del artefacto a nivel del mar en M Btu/h
A es el área de la sección transversal del sistema de evacuación en pulg2
H es la altura entre el collarín del artefacto y la descarga del sistema de evacuación,
expresado en pies
R Total de la resistencia al flujo, cabeza de velocidad
U Coeficiente de transferencia de calor, expresado en Btu/ h - °F - pie2
L Longitud horizontal del conector lateral, expresada en pies

Ntc3833

Más contenido relacionado

La actualidad más candente (20)

Similar a Ntc3833 (20)

Último (20)

Ntc3833
