OSN 6800 / 8800 "Hardware Description"

www.huawei.com
Security Level:
HUAWEI TECHNOLOGIES CO., LTD.
OSN 6800 / 8800
Hardware Description
Author/ Email: Marco Surca Mendieta/marco.surcam@huawei.com
Version: V1.0(20130821)

1) Descripción básica de OTN.
2) Descripción de hardware de tarjetas y slots válidos
3) Uso de las funciones de Physical Inventory
4) Uso de la función Inventory
5) Uso de la herramienta RMON en tarjetas Ethernet
Contenidos

HUAWEI TECHNOLOGIES CO., LTD. Huawei Confidential 3
 Capacidad de cross-connection del orden de los Tbps.
 Transmisión transparente de servicios.
 Niveles de granularidad:
 ODU1: 2.488 Gbps
 ODU2: 9.953 Gbps
 ODU3: 39.813 Gbps
OTN (Red de Transporte Óptico)

OTN (Red de Transporte Óptico)
 Capacidades de transmisión:
 OTU0: 1.25 Gbps
 OTU1: 2.666 Gbps
 OTU2: 10.709 Gbps
 OTU3: 43.018 Gbps
 OTU4: 111.809 Gbps

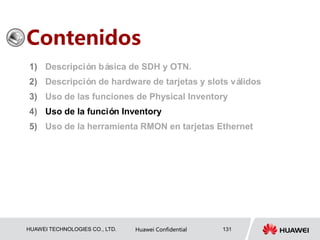

Contenidos
1) Descripción básica de SDH y OTN.

OTN / DWDM
Capacidad de slots de equipamiento OSN 6800 y OSN 8800

OSN 6800 – Capacidad de Slots
Fan tray
assembly
Air
filter
Subrack
interface
area (rear
of the panel)
Mounting
ear
Board area: 21
slots for service
boards, PIU, and
AUX
Mechanical
VOA and
routing area
Indicators indicating the running status
and alarm status of the subrack

OSN 6800 - Capacidad de Slots

OSN 8800 T32 – Capacidad de Slots
1) Área de tarjetas
2) Área de cableado de fibras
3) Bandeja de ventilador
4) Filtro de aire
5) Ordenador de fibras
6) Orejas para rackeado

OSN 8800 T32 - Capacidad de Slots

Tarjetas de Capa Óptica
1) Unidad Multiplexora / Demultiplexora
2) Unidad Amplificadora Óptica
3) Unidad de Canal de Supervisión Óptico (OSC)
4) Unidad Analizadora de Espectro Óptico (OSA)
5) Tarjetas de Protección

Unidad Multiplexora /
Demultiplexora

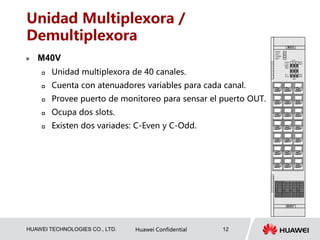

 M40V
 Unidad multiplexora de 40 canales.
 Cuenta con atenuadores variables para cada canal.
 Provee puerto de monitoreo para sensar el puerto OUT.
 Ocupa dos slots.
 Existen dos variades: C-Even y C-Odd.

Demultiplexora
 M40V

Demultiplexora

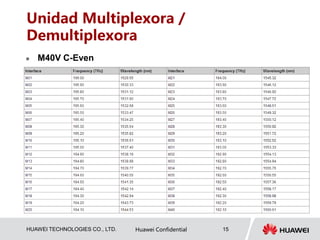

 M40V C-Even

Demultiplexora
 M40V C-Odd

Demultiplexora
 D40
 Unidad demultiplexora de 40 canales.
 Provee puerto de monitoreo para sensar el puerto IN.
 Existen dos variedades: C-Even y C-Odd

Demultiplexora
 D40

Demultiplexora
 D40 C-Even

Demultiplexora
 D40 C-Odd

Demultiplexora

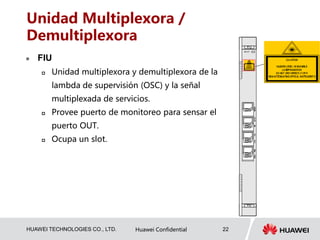

 FIU
 Unidad multiplexora y demultiplexora de la
lambda de supervisión (OSC) y la señal
multiplexada de servicios.
 Provee puerto de monitoreo para sensar el
puerto OUT.
 Ocupa un slot.

Demultiplexora
 FIU

Demultiplexora
 ITL
 Unidad multiplexora y demultiplexora de
lambdas C-Even y C-Odd.
 Permite implementar un sistema de 80 canales
con 50 GHz de espaciamiento.
 Provee puerto de monitoreo para sensar el
puerto OUT.
 Ocupa un slot.

Demultiplexora
 ITL

Unidad Amplificadora Óptica
 OBU
 Amplificador de fibra dopada de Erbio (EDFA).
 Incluye un atenuador variable.
 El valor de ganancia es fijo.
 Provee un puerto de monitoreo para sensar la
potencia en el puerto OUT.

 OBU

 OAU
 Amplificador de fibra dopada de Erbio (EDFA).
 Incluye un atenuador variable.
 Ocupa un slot.
 El valor de ganancia es variable.
 Provee un puerto de monitoreo para sensar la
potencia en el puerto OUT.

 OAU

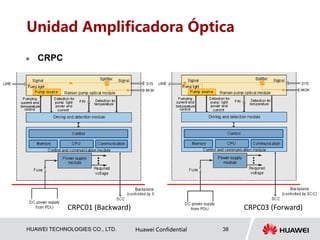

 CRPC
 Amplificador Raman.
 Utiliza conectores LSH/APC.
 Se instala fuera del subrack.
 Provee un puerto de monitoreo para sensar la potencia en el puerto
LINE.
 El bombeo puede ser Backward o Forward.
警告:开启电源前，务必连好光纤
WARNING: FIBERS MUST
BE CONNECTED SEFORE
POWER UP
!
AVOIDEYE ORSKIN
EXPOSURETO DIRECTOR
CLASS 4 LASER
PRODUCT
SCATTEREDRADIATION
LASER
RADIATION
ALMCRPC RUN
LINESYSMON
RS232-1 RS232-2 LAN

 CRPC Frame

 CRPC

 CRPC
CRPC01 (Backward) CRPC03 (Forward)

Unidad de Canal de Supervisión
Óptico

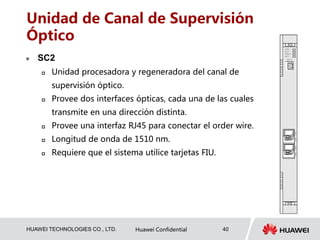

 SC2
 Unidad procesadora y regeneradora del canal de
supervisión óptico.
 Provee dos interfaces ópticas, cada una de las cuales
transmite en una dirección distinta.
 Provee una interfaz RJ45 para conectar el order wire.
 Longitud de onda de 1510 nm.
 Requiere que el sistema utilice tarjetas FIU.

Óptico
 SC2

Óptico
 HSC1
 Unidad procesadora y regeneradora del canal de
supervisión óptico de alta potencia.
 Provee una interfaz óptica.
 Provee una interfaz RJ45 para conectar el order wire.
 Longitud de onda de 1510 nm.
 Requiere que el sistema utilice tarjetas FIU.

Óptico
 HSC1

Unidad Analizadora de Espectro
Óptico
 MCA4
 Unidad analizadora de espectro óptico de 4 canales.
 Monitorea la potencia por lambda.
 Monitorea el OSNR por lambda.
 Muestra la cantidad de lambdas activas en el punto de
medición.

Óptico
 MCA4

Óptico
 MCA8
 Unidad analizadora de espectro óptico de 8 canales.
 Monitorea la potencia por lambda.
 Monitorea el OSNR por lambda.
 Muestra la cantidad de lambdas activas en el punto de
medición.

Óptico
 MCA8

Óptico
 DCP
 Unidad de protección de dos canales ópticos.
 Protección dual-fed con recepción selectiva.
 Pérdida de inserción inferior a 4 dB.
 Diferencia de potencia óptica del umbral de
conmutación: 5 dB.
 Tiempo de conmutación inferior a 50 ms.

Óptico
 DCP
Protección Intra-Board

Óptico
 DCP
Protección Client 1+1

Óptico
 DCP

Óptico
 OLP
 Unidad de protección de línea óptica.
 Protección dual-fed con recepción selectiva.
 Pérdida de inserción inferior a 4 dB.
 Diferencia de potencia óptica del umbral de
conmutación: 5 dB.
 Tiempo de conmutación inferior a 50 ms.

Óptico
 OLP
Protección Intra-Board

Óptico
 OLP
Protección Client 1+1

Óptico
 OLP
Protección de línea óptica

Óptico
 OLP

Tarjetas de Capa de Servicios
1) Unidad Transpondedora Óptica
2) Unidad Tributaria y de Línea
3) Unidad TDM

Unidad Transpondedora Óptica
 Regla de Nomenclatura
SL
S: one client-side port
D: two client-side ports
Q: four client-side ports
O: eight client-side
ports
L: conversion unit
T: tributary unit
X
-: single fed and single
receiving
S: single fed and single
receiving
D: dual fed and selective
receiving
R: regeneration unit
R
G: GE
X: 10G
XL: 40G
S: SDH/SONET
M: Multiple
services
 Note: This naming rule does not apply to TMX and LWX.

 LOG
 Unidad de 8 puertos GE.
 Convierte 8 x GE  1 x OTU2
 Soporta módulos eSFP en el lado cliente (puerto GE).
 La frecuencia puede ser fija o sintonizable.

 LOG

 LOM
 Unidad de 8 puertos multirate.
 Convierte 8 x GE/FC100/FICON/ISC  1 x OTU2
 Convierte 4 x FC200/FICONExpress/ISC 2G  1 x OTU2
 Convierte 2 x 3G SDI/FC400/FICON4G  1 x OTU2
 Soporta módulos eSFP en el lado cliente.

 LOM

 TMX
 Unidad de 4 puertos 2.5 G.
 Convierte 4 x STM-16/OC-48/ OTU1  1 x OTU2
 Soporta módulos intercambiables en el lado cliente.

 TMX

 LSX
 Unidad de 1 puerto 10 G.
 Convierte 1 x 10 GE LAN/10 GE WAN/STM-64/OC-192/
OTU2/OTU2e/FC1200  1 x OTU2
 Soporta módulos XFP en el lado cliente y DWDM.

 LSX

 LSQ
 Unidad de 1 puerto 40 G.
 Convierte 1 x STM-256/OC-768/ OTU3  1 x OTU3

 LSQ

 LSC
 Unidad de 1 puerto 100 GE.
 Convierte 1 x 100 GE  1 x OTU4
 Soporta módulos CFP en el lado cliente.
 El módulo CFP puede ser 4 x 25 G o 10 x
10 G
 La frecuencia es sintonizable.

 LSC

 LTX
 Unidad de 10 puertos 10 G.
 Convierte 10 x 10 GE LAN/10 GE WAN/
STM-64/OC-192  1 x OTU4
 Soporta módulos intercambiables en el
lado cliente.

 LTX

3) Unidad TDM

Unidad Tributaria y de Línea
 Regla de Nomenclatura
N S 3
N: OTN line
processing unit
S: one WDM-side port
D: two WDM-side ports
Q: four WDM-side ports
O: eight WDM-side ports
1: OTU1
2: OTU2
3: OTU3
4: OTU4
T Q X
T:
Client-side (tributary)
access unit
S: one client-side port
D: two client-side ports
Q: four client-side ports
O: eight client-side ports
S: 2.5G service
G: GE
X: 10G service
XL: 40G service
M: multi-rate
service
A: Any-rate service

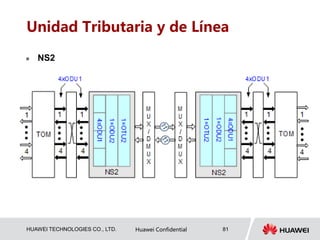

 NS2
 Unidad de línea de 1 puerto 10 G.
 Convierte 8 x ODU0/4 x ODU1/ 1 x ODU2  1 x OTU2
 Soporta módulos intercambiables.
 La frecuencia es fija o sintonizable.

 NS2

 ND2
 Unidad de línea de 2 puertos 10 G.
 Convierte 16 x ODU0/8 x ODU1/2 x ODU2  2 x
OTU2
 Soporta módulos intercambiables.

 ND2

 NQ2
 Unidad de línea de 4 puertos 10 G.
 Convierte 32 x ODU0/16 x ODU1/4 x ODU2  4 x
OTU2
 No soporta módulos intercambiables.

 NQ2

 NS3
 Convierte 32 x ODU0/16 x ODU1/4 x ODU2/ 1 x ODU3
 1 x OTU3

 NS3

 NS4
 Convierte 80 x ODU0/40 x ODU1/10 x ODU2/ 2 x ODU3
 1 x OTU4

 NS4

 TDG
 Unidad tributaria de 2 puertos GE.
 Convierte 2 x GE  1 x ODU1
 Solo soporta módulos intercambiables eSFP.

 TDG

 TDX
 Unidad tributaria de 2 puertos 10 G.
OTU2/OTU2e/FC800/FC1200  8 x ODU1 ó 2 x ODU2
 Solo soporta módulos intercambiables.

 TDX

 TQX
 Unidad tributaria de 4 puertos 10 G.
OTU2/OTU2e/FC800/FC1200  4 x ODU2/ODU2e

 TQX

 TOM
 Unidad tributaria de 8 puertos multirate.
 Convierte 8 señales en el rango de 100 Mbps a 2.5
Gbps 1 x ODU1

 TOM

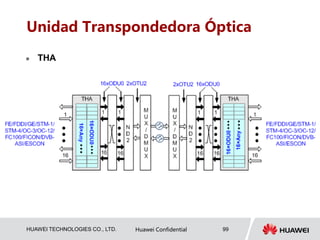

 THA
 Unidad tributaria de 16 puertos anyrate.
 Convierte:
•16 x (125 Mbit/s to 1.25 Gbit/s) <-> 16 x ODU0.
•16 x (1.49 Gbit/s to 2.67 Gbit/s) <-> 16 x ODU1.
•16 x (125Mbit/s to 2.5 Gbit/s)<->1 to 16 x ODU1.
•16 x OTU1<->32 x ODU0.
 Soporta servicios 16 x FE/FDDI/GE/STM-1/STM-4
/OC-3/OC-12/FC100/FICON/DVB-ASI/ESCON

 THA

3) Unidad TDM

Unidad TDM

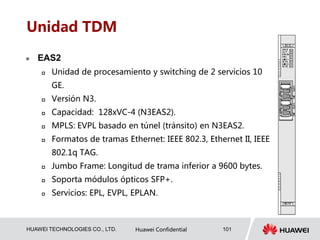

 EAS2
 Unidad de procesamiento y switching de 2 servicios 10
GE.
 Versión N3.
 Capacidad: 128xVC-4 (N3EAS2).
 MPLS: EVPL basado en túnel (tránsito) en N3EAS2.
 Formatos de tramas Ethernet: IEEE 802.3, Ethernet II, IEEE
802.1q TAG.
 Jumbo Frame: Longitud de trama inferior a 9600 bytes.
 Soporta módulos ópticos SFP+.
 Servicios: EPL, EVPL, EPLAN.

Unidad TDM
 EGSH
 Unidad de procesamiento y switching de 16
servicios 1 GE.
 Versión N1.
 Capacidad: 64xVC-4 ó 192xVC-3.
 MPLS: Soportado.
 Formatos de tramas Ethernet: IEEE 802.3, Ethernet
II, IEEE 802.1/p.
 Jumbo Frame: Longitud de trama máxima de 9600
bytes.
 Soporta módulos ópticos SFP+.
 Servicios: EPL, EVPL, EPLAN.

Unidad TDM
 SLQ16
 Unidad de línea de 4 señales STM-16.
 Versión N4.
 Convierte las señales ópticas en eléctricas y las transmite
a la matriz de cross-connection, y viceversa.
 Soporta servicios VC12, VC3, VC4 y servicios
concatenados VC4-4c, VC4-8c y VC4-16c.
 La interfaz es LC.
 Soporta módulos SFP.

Unidad TDM
 SLO16
 Versión N4.
concatenados VC4-4c, VC4-8c y VC4-16c.
 Soporta módulos SFP.

Unidad TDM
 SF64
 Unidad de línea de 1 señal STM-64.
 Versión N4.
concatenados VC4-4c, VC4-8c, VC4-16c y VC4-64c.
 Encapsula y codifica las señales con la función FEC.
 Soporta módulos sintonizados a frecuencias DWDM
estándar, siendo posible conectarlos directamente a los
equipos DWDM.

Unidad TDM
 SL64
 Unidad de línea de 1 señal STM-64.
 Versión N4.
 Soporta módulos sintonizados a frecuencias DWDM
estándar, siendo posible conectarlos directamente a los
equipos DWDM.

Unidad TDM
 SLD64
 Versión N4.
 Soporta módulos XFP.

Unidad TDM
 SLQ64
 Versión N4.
 Convierte las señales ópticas en eléctricas y las
transmite a la matriz de cross-connection, y
viceversa.
concatenados VC4-4c, VC4-8c, VC4-16c y VC4-
64c.
 Soporta módulos XFP.

Subrack ID: OSN 6800
 AUX
 Configurar el DIP switch de la tarjeta TN11AUX.
 Puertos de la tarjeta TN11AUX:
 NM_ETH1: Comunicación entre subrack master y
slave. Gestión del equipo.
 ETH1: Comunicación entre subrack master y slave.
 ETH2: Comunicación entre subrack master y slave.
 El subrack ID se muestra en la tarjeta controladora SCC.

 AUX

 EFI1
 Configurar el DIP switch de la tarjeta EFI1
 Puertos de la tarjeta EFI1:
 Serial: Gestión con protocolo X.25.
 El subrack ID se muestra en la tarjeta controladora SCC.

Subrack ID: OSN 6800 / OSN 8800

Alarmas Externas: OSN 6800
 EFI
 Puertos de la tarjeta EFI:
 COM: Para comisionamiento.
 ETH3: Comunicación entre subrack master y slave, o CRPC.
 ALMO1, ALMO2, ALMO3, ALMO4: Provee ocho salidas de
alarmas externas con contactos secos.
 SERIAL: Provee gestión con protocolo X.25.
 ALMI1, ALMI2: Provee ocho entradas de alarmas externas con
contactos secos.
 LAMP1, LAMP2: Manejan los indicadores del rack.

 ATE
 Puertos de la tarjeta ATE:
 ALMO1, ALMO2, ALMO3, ALMO4: Provee
ocho salidas de alarmas externas con
contactos secos.
 ALMI1, ALMI2: Provee ocho entradas de
alarmas externas con contactos secos.

 ATE
Table 4 Pin assignment of the ALMI1 interface
Pin Signal Function
1 SWITCHI_IN1 Housekeeping alarm input 1
2 GND Ground
3 SWITCHI_IN2 Housekeeping alarm 2
5 GND Ground
6 GND Ground
8 GND Ground
Table 5 Pin assignment of the ALMI2
Pin Signal Function
2 GND Ground
5 GND Ground
6 GND Ground
8 GND Ground

Contenidos
1) Descripción básica de OTN.

Physical Inventory

Physical Inventory - NE

Physical Inventory - Subrack

Contenidos

Uso de la Función Inventory
 Statistics Report of trails between SDH NEs
Muestra las estadísticas de recursos entre NEs.
 Statistics Report of SDH Tributary Port Resources
Permite colectar las estadísticas de los trails que pasan a través de un puerto tributario.
 Statistics Report of SDH Circuit Resources
Permite recolectar estadísticas del número de trails SDH de varios niveles por subnet.
 Statistics Report of SDH Protection Subnet Resource
Permite recolectar estadísticas de los recursos en las subredes de protección SDH.

Statistics Report of trails between
SDH NEs

Statistics Report of SDH Tributary
Port Resources

Statistics Report of SDH Circuit
Resources

Statistics Report of SDH Protection
Subnet Resource

Contenidos

Herramienta RMON
 Función soportada solo por tarjetas Ethernet.
 Ingresar al NE Explorer.
 Seleccionar la tarjeta de datos:
 Performance  RMON Performance

Herramienta RMON

Thank you
www.huawei.com
Copyright©2011 Huawei Technologies Co., Ltd. All Rights Reserved.
The information in this document may contain predictive statements including, without limitation,
statements regarding the future financial and operating results, future product portfolio, new technology,
etc. There are a number of factors that could cause actual results and developments to differ materially
from those expressed or implied in the predictive statements. Therefore, such information is provided for
reference purpose only and constitutes neither an offer nor an acceptance. Huawei may change the
information at any time without notice.

OSN 6800 / 8800 "Hardware Description"

Más contenido relacionado

La actualidad más candente (20)

Similar a OSN 6800 / 8800 "Hardware Description" (10)

Más de Andy Juan Sarango Veliz (20)

Último (20)

OSN 6800 / 8800 "Hardware Description"
