- 2. PROJECT 1 GRADUATE SCHOOL_FINAL PROJECT
- 3. PROYECTO DE APLICACIÓN MARIANA BELLORIN Propuesta de certificación LEED aplicada en el edificio de oficinas “Vida Nueva” ubicado en la ciudad de Quito, Ecuador. SEPTIEMBRE 2020
- 4. § Realizar un diagnóstico energético de la situación actual del edificio de oficinas “Vida Nueva” ubicado en la calle Ferdinand Huneke de la ciudad de Quito, Ecuador. § Aplicar los conceptos y lineamientos LEED al edificio mencionado para determinar el puntaje que podría alcanzar el proyecto si pretendiera obtener esta certificación según la guía de referencia Building Design and Construction versión 4 para edificios de nueva construcción. § Proponer estrategias de optimización que sean capaces de mejorar el funcionamiento energético y ambiental del edificio escogido mediante técnicas que promuevan la sostenibilidad según el concepto de triple bottom line promovido por el USGBC. OBJETIVOS
- 5. SITUACIÓN GEOCLIMÁTICA QUITO §ALTITUD 2850msnm §LATITUD -0.22985 §LONGITUD -78.52495 §MEDIA TEMP. MAX. ANUAL 22.3°C §MEDIA TEMP. MIN. ANUAL 9.4°C §MEDIA PRECIPITACIÓN MAX. ANUAL 171.2mm §MEDIA PRECIPITACIÓN MIN. ANUAL 21.5mm §MES CON MAS PRECIPITACIONES Abril §MES CON MENOS PRECIPITACIONES Julio §PROMEDIO ANUAL DÍAS DE LLUVIA 128días §HORAS DE LUZ DIURNA 12.1horas §INDICE UV 12uv §MES CON MAS HORAS DE SOL Agosto (8.3horas) §MES CON MENOS HORAS DE SOL Marzo (3.9horas) FUENTE: WEATHER ATLAS
- 6. PLANOS EDIFICIO “VIDA NUEVA” NIVEL PLANTA BAJA +0.00m
- 8. CERTIFICACIÓN LEED La certificación LEED conocida así por sus siglas en ingles (Leadership in Energy and Environmental Design) es el sistema de calificación para edificios verdes mas utilizado a nivel mundial. Este sistema abarca 8 categorías que definen el entorno de trabajo de la certificación a través de un proceso integrativo. Los proyectos LEED apuntan a conseguir objetivos relacionados con el bienestar humano, ambiental y económico del contexto donde se implantan. Estos objetivos son: intervenir en el cambio climático global, mejorar la salud y bienestar humano, proteger los recursos hídricos, proteger la biodiversidad, promover el uso de materiales y recursos sostenibles o de ciclos cerrados, construir una economía mas verde y mejorar la equidad social, justicia ambiental y la calidad de vida comunitaria. FUENTES: USGBC/ Architecture and Sustainability Research Unit- Barcelona
- 9. LOCATION AND TRANSPORTATION PUNTOS POSIBLES: 16 PUNTOS OBTENIDOS: 14
- 10. EDIFICIO “VIDA NUEVA” LT02: SENSITIVE LAND PROTECTION PUNTOS POSIBLES: 1 PUNTO - PUNTOS OBTENIDOS: 1 PUNTO § OPCIÓN 1: Situar la huella del desarrollo en terrenos que han sido previamente desarrollados. El terreno seleccionado para el desarrollo del edificio de oficinas “Vida Nueva” en la calle Ferdinand Huneke había sido ocupado previamente por una edificación residencial de dos plantas que sirvió en parte como espacio comercial. Hacia la fachada Este se ubicaba un espacio abierto pavimentado que habría sido utilizado como estacionamiento local de vehículos que frecuentan la zona, formando parte de la parcela LEED.
- 11. SUSTAINABLE SITES PUNTOS POSIBLES: 10 PUNTOS OBTENIDOS: 7
- 12. EDIFICIO “VIDA NUEVA” SS03: OPEN SPACE PUNTOS POSIBLES: 1 PUNTO - PUNTOS OBTENIDOS: 1 PUNTO § REQUISITO: Disponer de un espacio abierto exterior mayor o igual al 30% del área total de la parcela (incluyendo la huella del edificio). Se debe plantar vegetación en un mínimo del 25% de dicho espacio abierto exterior . HUELLA DEL EDIFICIO AREA VEGETADA PAVIMENTO PERMEABLE + ESTACIONAMIENTO BICICLETAS TERRAZA EXTERIOR EDIFICIO PROYECTADO
- 13. WATER EFFICIENCY PUNTOS POSIBLES: 11 PUNTOS OBTENIDOS: 7
- 14. EDIFICIO “VIDA NUEVA” WE02: INDOOR WATER USE REDUCTION PUNTOS POSIBLES: 6 PUNTOS - PUNTOS OBTENIDOS: 4 PUNTOS § REQUISITO: Reducir mas a fondo el consumo de agua en aparatos y accesorios a partir de la línea base calculada en el Prerrequisito Reducción de Consumo de Agua en el Interior. La línea base calculada a partir del Prerrequisito Indoor Water Use Reduction demuestra un consumo de agua normal a partir de piezas sanitarias convencionales. Para este proyecto se propone el uso de piezas de consumo menor de la marca local FV Área Andina. Las piezas seleccionadas fueron: § Inodoro New Greco Plus § Urinanio Quantum HEU § Llave Electronica FV-Tronic para lavabo
- 15. ENERGY AND ATMOSPHERE PUNTOS POSIBLES: 33 PUNTOS OBTENIDOS: 20
- 16. EDIFICIO “VIDA NUEVA” EA05: RENEWABLE ENERGY PRODUCTION PUNTOS POSIBLES: 3 PUNTOS - PUNTOS OBTENIDOS: 3 PUNTOS § REQUISITO: Usar los sistemas de energía renovable para compensar los costes energéticos del edificio. Área total instalada: 304,5 m² Eficiencia de cada panel: 20%
- 17. MATERIALS AND RESOURCES PUNTOS POSIBLES: 11 PUNTOS OBTENIDOS: 2
- 18. EDIFICIO “VIDA NUEVA” MR05: CONSTRUCTION AND DEMOLITION WASTE MANAGEMENT PUNTOS POSIBLES: 2 PUNTO - PUNTOS OBTENIDOS: 2 PUNTOS § REQUISITO: Reciclar y/o recuperar materiales de construcción y demolición que no sean peligrosos. Los cálculos se pueden hacer por peso o volumen pero deben ser consistentes a lo largo de todos los cálculos. § OPCIÓN 2: No generar mas de 12,2kg de residuos por metro cuadrado de superficie bruta construida del edificio. Se tiene previsto que durante el proceso de obra se genere el menor volumen de desechos posible por lo que se propone establecer un plan de gestión de residuos detallado que puntualice el cumplimiento de esto, donde todos los materiales que no hayan sido utilizados durante la construcción puedan ser donados para otras obras o vendidos si fuera posible. Así mismo, se plantea que dichos residuos, siempre que no sean toxicos, pasen directamente a un proceso de reciclaje combinado antes de ir al vertedero, aprovechando asi la mayor cantidad de material disponible. Para el cumplimiento se designaría a alguien especifico dentro de la obra que pueda supervisar el proceso por completo.
- 19. INDOOR ENVIRONMENTAL QUALITY PUNTOS POSIBLES: 16 PUNTOS OBTENIDOS: 5
- 20. EDIFICIO “VIDA NUEVA” EQ06: INTERIOR LIGHTING PUNTOS POSIBLES: 2 PUNTOS - PUNTOS OBTENIDOS: 1 PUNTOS § OPCIÓN 1. CONTROL DE LA ILUMINACIÓN: Para al menos el 90% de los espacios con un solo ocupante, disponer de controles individuales de iluminación que permitan a los ocupantes ajustar la iluminación para adecuarse a las tareas y preferencias individuales, con al menos tres niveles o escenas de iluminación.
- 21. PUNTOS POSIBLES: 6 PUNTOS OBTENIDOS: 5 INNOVATION
- 22. EDIFICIO “VIDA NUEVA” IN: INNOVATION PUNTOS POSIBLES: 5PTOS - PUNTOS OBTENIDOS: 5 PUNTOS § OPCIÓN 3. ESTRATEGIAS ADICIONALES (INNOVACIÓN) Las paredes verdes aunque son cada vez mas utilizadas en la construcción actual por sus numerosos beneficios a la calidad de aire y salud humana en general, no están incluidas en la guía LEED v4. Este tipo de muro puede mejorar la sensación de bienestar de los usuarios del edificio e incrementar la productividad. § Propósito: Mejorar de manera natural la calidad acústica y del aire interior de los espacios. § Requisitos: Estas paredes deben ubicarse en el interior del edificio seleccionado y cumplir con un área mínima de 10m². § Documentación: Plano de ubicación de paredes verdes y secciones donde se muestre su área así como detalles constructivos. § Estrategia: Incluir el diseño del muro desde la fase de diseño del edificio y construirlo como ultimo paso antes de la ocupación.
- 23. REGIONAL PRIORITY PUNTOS POSIBLES: 4 PUNTOS OBTENIDOS: 4
- 24. EDIFICIO “VIDA NUEVA” RP: REGIONAL PRIORITY PUNTOS POSIBLES: 4 PUNTOS - PUNTOS OBTENIDOS: 4 PUNTOS § REQUISITO: Aspirar a cuatro de los seis créditos de Prioridad Regional. Estos créditos se han identificado por los consejos y capítulos regionales del USGBC como créditos que tienen una importancia regional adicional para la región del edificio. En el caso del edificio de oficinas “Vida Nueva” que se localiza en la ciudad de Quito, las opciones disponibles para obtener los puntos en este crédito eran las siguientes de acuerdo al buscador del USGBC en su versión 4: Sensitive Land Protection, Site Development - Protect or Restore Habitat, Renewable Energy Production, Rainwater Management, Optimize Energy Performance y Outdoor Water Use Reduction. A continuación los créditos alcanzados en el proyecto según el buscador: § OPTIMIZE ENERGY PERFORMANCE § RENEWABLE ENERGY PRODUCTION § OUTDOOR WATER USE REDUCTION § SITE DEVELOPMENT – PROTECT OR RESTORE HABITAT
- 25. LEED CERTIFICATION PUNTOS POSIBLES: 110 PUNTOS OBTENIDOS: 64
- 27. Universidad de oriente Núcleo Anzoátegui escuela de Ingeniería y ciencias aplicadas Departamento de Arquitectura
- 29. CENTRO DE DIAGNÓSTICO ATENCIÓN Y REHABILITACIÓN DE SALUD MENTAL Propuesta Arquitectónica de un Ubicado en el Municipio Caroní, Estado Bolívar.
- 30. 1 CAPÍTULO PLANTEAMIENTO DEL PROBLEMA / OBJETIVOS
- 32. 2 CAPÍTULO ANTECEDENTES HISTORICOS / ANTECEDENTES DE LA INVESTIGACIÓN / REFERENTES / BASES TEORICAS
- 35. RENACIMIENTO PRINCIPIOS DEL SIGLO XIX SIGLO XX LA PSIQUIATRÍA
- 37. CONCURSO PARA DISEÑAR EL HOSPITAL DE NIÑOS DE LA UNIVERSIDAD DE LAUSANNE ARQUITECTOS: VON GERKAN, MARG+PARTNERS (GMP) LUGAR: LAUSANNE, SUIZA AÑO: 2014
- 38. ARQUITECTOS: C.F. MOLLER, ALECTIA Y RAMBOL LUGAR: ZEALAND, DINAMARCA AÑO: 2014 CONCURSO NEW NORTH ZEALAND HOSPITAL
- 39. CONCURSO PARA DISEÑAR EL HOSPITAL MATERNO-INFANTI L DE TONGZHOU ARQUITECTO: L35 LUGAR:TONGZHOU, CHINA AÑO: 2015
- 40. PROYECTO SHEIKH KHALIFA MEDICAL CITY ARQUITECTOS: SKIDMORE, OWINGS Y MERRIL LUGAR: ABU DABI, EMIRATOS ARABES AÑO: 2015
- 41. ARQUITECTOS: GUERRA DE ROSSA LUGAR: MONTEVIDEO, URUGUAY AÑO: 2015 CONCURSO DE DISEÑO DEL SANATORIO Y CENTRO NACIONAL DE REHABILITACIÓN DEL BANCO DE SEGUROS DEL ESTADO
- 42. REFERENTES

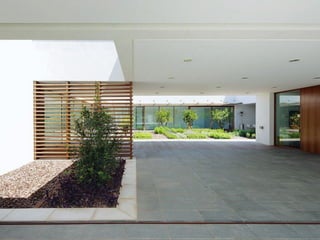

- 44. CENTRO DE INSERCIÓN SOCIAL-LABORAL AMADIP ARQUITECTOS: Juan Alba y Ester Morro ÁREA: 1.135m2 AÑO: 2009 LUGAR: Palmanova, Islas Baleares ▪ Arquitectura bioclimática. ▪ Integración directa de los elementos ambientales en la edificación.
- 51. TIPOS DE SALUD SALUD FÍSICA SALUD SOCIAL SALUD PÚBLICA SALUD SEXUAL SALUD ESPIRITUAL SALUD EMOCIONAL SALUD INDIVIDUAL SALUD AMBIENTAL SALUD COLECTIVA SALUD MENTAL
- 52. RESULTADOS QUE SE ARROJAN LUEGO DE UN ESTUDIO, EVALUACION O ANALISIS SOBRE DETERMINADO AMBITO U OBJETO. DIAGNÓSTICO
- 53. TRASTORNOS MENTALES TRASTORNOS DE ANSIEDAD TRASTORNOS DE BIPOLARIDAD TRASTORNOS DEPRESIVOS TRASTORNOS DEL ESTADO DE ANIMO TRASTORNOS DE LA PERSONALIDAD TRASTORNOS PSICÓTICOS 3 CAPÍTULO MARCO METODOLÓGICO /TIPOS DE INVESTIGACIÓN/ FASES DE LA INVESTIGACIÓN/ DELMITACIÓN FÍSICO-ESPACIAL/SELECCIÓN DE VARIABLES
- 56. 5 CAPÍTULO Propuesta arquitectónica Conceptualización / Implantación / Planos Arquitectónicos / Imágenes Realistas/ Video Recorrido
- 58. IMPLANTACIÓN
