Presentacionpaulacorral
- 1. Introducción a las Redes de los ordenadores Hecho por Paula Corral
- 2. ¿Qué son las redes? Concepto ● Una Red es un conjunto de ordenadores interconectados entre si mediante cable o por otros medios inalámbricos. Objetivos ● Compartir recursos: archivos, impresoras, unidades de almacenamiento, etc. ●Transferir información entre ordenadores: e-mail, WWW, etc.
- 3. Redes de Área Local: LAN Alcance: conecta ordenadores localizados en la misma oficina, departamento o edificio. Conexión: suele ser mediante cable (también inalámbricas) Redes Privadas: los medios de conexión de las líneas utilizadas son propiedad de la empresa.
- 4. Redes de Área Metropolitana: MAN Alcance: conecta varias LAN localizadas en la misma ciudad, área industrial, o varios edificios. Conexión: suele ser mediante cable (también inalámbricas) en las LAN, pero necesitan dispositivos repetidores de más alcance, alquilados a otras empresas públicas o propios. Redes Privadas o Públicas: los medios de conexión de las líneas utilizadas pueden ser propiedad de la empresa, utilizar una línea pública alquilada (Ej. ADSL de Telefónica o de ONO).
- 5. Redes de Área Extensa: WAN Alcance: conecta ordenadores localizados en cualquier sitio del mundo. Conexión: Líneas Telefónicas, Fibra óptica, satélites… Redes Públicas: los medios de conexión de las líneas utilizadas son propiedad una empresa de telecomunicaciones que las alquila al público y empresas en general.

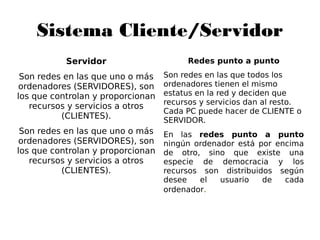

- 6. Sistema Cliente/Servidor Servidor Son redes en las que uno o más ordenadores (SERVIDORES), son los que controlan y proporcionan recursos y servicios a otros (CLIENTES). Son redes en las que uno o más ordenadores (SERVIDORES), son los que controlan y proporcionan recursos y servicios a otros (CLIENTES). Redes punto a punto Son redes en las que todos los ordenadores tienen el mismo estatus en la red y deciden que recursos y servicios dan al resto. Cada PC puede hacer de CLIENTE o SERVIDOR. En las redes punto a punto ningún ordenador está por encima de otro, sino que existe una especie de democracia y los recursos son distribuidos según desee el usuario de cada ordenador.
- 7. Componentes de una red local ● Estaciones de Trabajo (Clientes) ● Servidores (opcional) ● Tarjetas de Red (NIC ● Cableado o medios de transmisión inalámbricos (antenas) ● Dispositivos distribuidores: Hub, Switch, Router… ● Sistema operativo de red ● Recursos compartidos: Impresora de red, archivos y aplicaciones…
- 8. Estaciones de Trabajo Son los ordenadores utilizados por los usuarios conectados a la red. Tarjetas de Red También conocidas como NIC (Network Interface Card), se instalan dentro del ordenador y son las que hacen posible la conexión del PC con la Red. Traducen la información que circula por el cable/ondas de la red, al lenguaje que entiende el ordenador y viceversa. Cableado Conectan cada una de las tarjetas de red (NIC) de los ordenadores que componen la red, normalmente a través de un concentrador (HUB), constituyendo los canales de comunicación de la red. Según la Clase de red, Velocidad de transmisión que se desea, y Alcance geográfico que queremos conseguir se emplean varios TIPOS DE CABLE Coaxial, fibra óptica y par trenzado : Servidores Son los ordenadores que ofrecen servicios a los clientes de la red. Pueden ser de dos TIPOS: Dedicados: solo realizan tareas de red y no pueden utilizarse como un puesto normal de cliente. No dedicados: además de realizar tareas de red, se utilizan como puestos normales.
- 9. Dispositivos Distribuidores Son dispositivos capaces de concentrar, distribuir, incluso guiar, las señales eléctricas de las estaciones de trabajo de la red. HUB (Concentrador): solamente recoge y distribuye señales entre los ordenadores de la red. SWITCH (Conmutador): además de concentrar señales, puede seleccionar el envío de paquetes y lleva estadísticas de tráfico y errores en la red. ROUTER (Encaminador): además de las tareas anteriores es capaz de guiar una transmisión por el camino mas adecuado (Enrutamiento). Es el utilizado para la conexión de un PC o una red a INTERNET. Sistema Operativo de Red Son programas que gestionan la red y sus recursos. Existen 2 TIPOS básico: S.O. para redes PUNTO A PUNTO: donde los ordenadores tienen el mismo estatus. Es suficiente con que cada ordenador tenga Windows 98, XP o Vista. S.O. para redes con SERVIDOR DEDICADO: donde hay servidores dedicados con mayor estatus en la red. Estos suelen tener S.O. específicos para gestión de red como Windows NT SERVER. EL resto de Clientes, pueden tener este SO, o cualquiera de las anteriores (W-98, W-XP o W-Vista). Recursos compartidos Una de las ventajas de la red es que permite compartir recursos de hardware y software, con el AHORRO que esto implica.
- 10. Topologías de Red Topología Física de Red: es una representación gráfica o mapa de cómo se unen las estaciones de trabajo de la red, mediante el cable. Factores a tener en cuenta: La distribución espacial de los equipos. El tráfico que va a soportar la red. El presupuesto (relación inversión/prestaciones) Topologías Puras: • Anillo • Bus • Estrella
- 11. Topología de Anillo Consta de varios nodos unidos formando un círculo lógico. Los mensajes se mueven de nodo a nodo en una sola dirección. El cable forma un bucle cerrado formando un anillo Ventajas:Fácil detectar si un PC cae Inconvenientes:Se rompe el cable o no funciona una de las estaciones, se paraliza toda la red Topología de Bus Consta de un único cable (BUS) al que se conecta cada ordenador. Los extremos del cable se terminan con una resistencia denominada terminador. Ventajas: Fácil de instalar y mantener. Si falla una estación, no cae la red Inconvenientes: Si se rompe el cable principal (BUS) se inutiliza la red. Topología de Estrella Es la más utilizada en redes LAN. Todos las estaciones de la red deben pasar a través de un dispositivo central de conexiones conocido como concentrador de cableado (HUB), que controla el flujo de datos . Ventajas: Si se rompe un cable no se inutiliza la red. Fácil detectar averías Inconvenientes: Mas cara (utiliza más cable y un concentrador
- 12. Topología Lógica de Red: es la sistema de acceso y comunicación que se emplea para conectar las estaciones de la red. Para que dos estaciones se comuniquen necesitan entender el mismo idioma, por lo que se establece un Protocolo( reglas) estándar de comunicación: el PROTOCOLO TCP/IP TCP/IP (Transmission Control Protocol/Internet Protocol). Se trata del lenguaje que utiliza cualquier plataforma de ordenadores en Internet para enviar y recibir la información. Por eso se toma como estándar. Dirección IP Cada ordenador conectado a la red debe disponer de una dirección única para una correcta identificación y efectiva localización. A dicha dirección se la conoce como IP, y se encuentra formada por 4 números de 0 a 255 (xxx) separados por puntos. Clases de Direcciones IP: Clase A: se asigna el primer octeto para identificar la red, reservando los tres últimos para que sean asignados a las estaciones de trabajo, de modo que la cantidad máxima de estaciones que pueden pertenecer a esa misma red es de 16.777.214 de máquinas. Clase B: se asigna los dos primeros octetos para identificar la red, reservando los dos últimos para que sean asignados a las estaciones de trabajo, de modo que la cantidad máxima de estaciones que pueden pertenecer a esa misma red es de 65.534 máquinas. Clase C: se asigna los tres primeros octetos para identificar la red, reservando el último para que sea asignado a las estaciones de trabajo, de modo que la cantidad máxima de estaciones que pueden pertenecer a esa misma red es de 254 máquinas
- 13. Configuración de Software de una red Instalación de la tarjeta de red Si no se trata de NIC de conexión USB, debemos seguir los siguientes pasos: Desconectar PC de red eléctrica. Extraer carcasa del PC, conectar tarjeta de red en ranura PCI. Enchufar PC. Windows XP y posteriores detecta el nuevo hardware e instala sus drivers, si no…(paso 5) Introduce CD con los drivers de la tarjeta Configurar la conexión Buscamos en: Inicicio/configuración/panel de control/conexiones de red…y aparecerá la conexión de la tarjeta de red que hemos instalado. Botón derecho sobre la conexión: propiedades Comprobar que la conexión tiene marcados los elementos: Clientes para redes Microsoft Compartir impresoras y archivos para redes Microsoft Programador de paquetes QoS Protocolo Internet: (TCP/IP)
- 14. Configuración de Software de una red Configurar el Protocolo TCP/IP Tenemos 2 opciones: Obtener IP automática si el router permite DHCP Usar una IP manual escribir para cada PC: Dirección IP Máscara de subred Puerta enlace predeterminada Servidores DNS Configurar un red doméstica o para pequeña oficina Para ello utilizaremos el asistente de Windows que facilita bastante la tarea: Buscamos en: Inicio/configuración/panel de control/conexiones de red/configurar un a red domestica o para pequeña oficin 1ª opción: si es el equipo principal, fuente de acceso a internet 2ª opción: si es un cliente que se conecta a internet a través de otro equipo
- 15. Configuración de Software de una red Compartir información y recursos Una vez que la red y el grupo de trabajo están configurados, podemos compartir recursos e intercambiar información Carpeta Documentos Compartidos: al configurar la red se crea automáticamente esta carpeta donde colocamos las carpetas o archivos que queremos compartir con el resto de usuarios de la red Compartir y Seguridad: esta opción del menú contextual de carpetas, archivos y unidades de disco permite Compartir o Privatizar el recurso. Compartir y utilizar una impresora en la red •Compartir una impresora: supone permitir al resto de la red que utilice la impresora que tenemos instalada en nuestro equipo. Para esto: Inicio/configuración/impresoras y faxes/(botón derecho sobre impresora) compartir… y escribir el nombre que la impresora tendrá en la red. Utilizar una impresora compartida: supone instalar y utilizar una impresora instalada y compartida por otro usuario de la red. Para esto: Inicio/configuración/impresoras y faxes/agregar una impresora… y seguir el sencillo asistente que detecta e instala las impresoras compartidas por los equipos de la red y transmite el driver correspondiente. Para utilizar esa impresora, el equipo donde está instalada debe estar funcionando
