- 1. MODELO ENTIDAD • RELACION EXTENDIDA • VARGAS HERRERAIVO

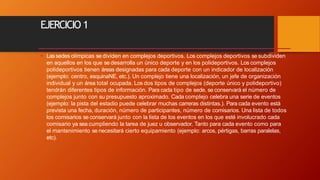

- 2. EJERCICIO 1 • Lassedes olímpicas se dividen en complejos deportivos. Los complejos deportivos se subdividen en aquellos en los que se desarrolla un único deporte y en los polideportivos. Los complejos polideportivos tienen áreas designadas para cada deporte con un indicador de localización (ejemplo: centro, esquinaNE, etc.). Un complejo tiene una localización, un jefe de organización individual y un área total ocupada. Los dos tipos de complejos (deporte único y polideportivo) tendrán diferentes tipos de información. Para cada tipo de sede, se conservará el número de complejos junto con su presupuesto aproximado. Cada complejo celebra una serie de eventos (ejemplo: la pista del estadio puede celebrar muchas carreras distintas.). Para cada evento está prevista una fecha, duración, número de participantes, número de comisarios. Una lista de todos los comisarios se conservará junto con la lista de los eventos en los que esté involucrado cada comisario ya sea cumpliendo la tarea de juez u observador. Tanto para cada evento como para el mantenimiento se necesitará cierto equipamiento (ejemplo: arcos, pértigas, barras paralelas, etc).

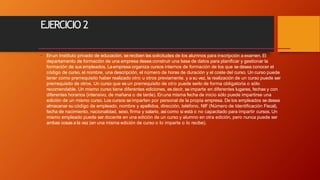

- 4. EJERCICIO 2 • Enun Instituto privado de educación, se reciben las solicitudes de los alumnos para inscripción a examen. El departamento de formación de una empresa desea construir una base de datos para planificar y gestionar la formación de sus empleados. Laempresa organiza cursos internos de formación de los que se desea conocer el código de curso, el nombre, una descripción, el número de horas de duración y el coste del curso. Un curso puede tener como prerrequisito haber realizado otro u otros previamente, y a su vez, la realización de un curso puede ser prerrequisito de otros. Un curso que es un prerrequisito de otro puede serlo de forma obligatoria o sólo recomendable. Un mismo curso tiene diferentes ediciones, es decir, se imparte en diferentes lugares, fechas y con diferentes horarios (intensivo, de mañana o de tarde). Enuna misma fecha de inicio sólo puede impartirse una edición de un mismo curso. Los cursos se imparten por personal de la propia empresa. De los empleados se desea almacenar su código de empleado, nombre y apellidos, dirección, teléfono, NIF (Número de Identificación Fiscal), fecha de nacimiento, nacionalidad, sexo, firma y salario, asícomo si está o no capacitado para impartir cursos. Un mismo empleado puede ser docente en una edición de un curso y alumno en otra edición, pero nunca puede ser ambas cosas a la vez (en una misma edición de curso o lo imparte o lo recibe).
- 6. EJERCICIO 3 • Una Empresa decide informatizar su gestión de nóminas. Del resultado del análisis realizado, se obtienen las siguientes informaciones: A cada empleado se le entregan múltiples nóminas a lo largo de su vida laboral en la empresa y al menos una mensualmente. A cada empleado se le asigna un número de empleado en el momento de su incorporación a la empresa, y éste es el número usado a efectos internos de identificación. Además, se registran el Número de Identificación Fiscal del empleado, nombre, número de hijos, porcentaje de retención para Hacienda, datos de cuenta corriente en la que se le ingresa el dinero (banco, sucursal y número de cuenta) y departamentos en los que trabaja. Un empleado puede trabajar en varios departamentos y en cada uno de ellos trabajará con una función distinta. De un departamento semantiene el nombre y cada una de sus posibles sedes. Son datos propios de una nómina el ingreso total percibido por el empleado y el descuento total aplicado. Ladistinción entre dos nóminas sehará, además de mediante el número de identificación del empleado, mediante el ejercicio fiscal y número de mes al que pertenece y con un número de orden en el caso de varias nóminas recibidas el mismo mes. Cada nómina consta de varias líneas (al menos una de ingresos) y cada línea se identifica por un número de línea dentro de la correspondiente nómina. Una línea puede corresponder a un ingreso o a un descuento. Enambos casos,se recoge la cantidad que corresponde a la línea (en positivo si se trata de un ingreso o en negativo si se trata de un descuento); en el caso de los descuentos, se recoge la base sobre la cual se aplica y el porcentaje que se aplica para el cálculo de éstos. Toda línea de ingreso de una nómina responde a un único concepto retributivo. Enun mismo justificante, puede haber varias líneas que respondan al mismo concepto retributivo. De los conceptos retributivos semantiene un código y una descripción.
- 8. EJERCICIO 4 • La ministra de Medio Ambiente ha decidido crear un sistema de información sobre los parques naturales gestionados por cada comunidad autónoma. Después de realizar un detallado análisis, seha llegado a las siguientes conclusiones: Una comunidad autónoma (CA) puede tener varios parques naturales. Entoda comunidad autónoma existe uno y sólo un organismo responsable de los parques. Un parque puede estar compartido por más de una comunidad. Un parque natural seidentifica por un nombre, fue declarado en una fecha, se compone de varias áreas identificadas por un nombre y caracterizadas por una determinada extensión. Por motivos de eficiencia sedesea favorecer las consultas referentes al número de parques existentes en cada comunidad y la superficie total declarada parque natural en cada CA. i En cada área forzosamente residen especies que pueden ser de tres tipos: vegetales, animales y minerales. Cada especie tiene una denominación científica, una denominación vulgar y un número nventariado de individuos por área. De las especies vegetales sedesea saber si tienen floración y en qué periodo seproduce ésta; de los animales sedesea saber su tipo de alimentación (herbívora, carnívora u omnívora) y sus periodos de celo; de las minerales sedesea saber si setrata de cristales o de rocas. Además, interesa registrar qué especies sirven de alimento a otras especies, teniendo en cuenta que ninguna especie mineral se considera alimento de cualquier otra especie y que una especie vegetal no sealimenta de ninguna otra especie. Del personal del parque seguarda el DNI, número de seguridad social, nombre, dirección, teléfonos (domicilio, móvil) y sueldo. Sedistinguen los siguientes tipos de personal: o Personal de gestión: registra los datos de los visitantes del parque y están destinados en una entrada del parque (las entradas seidentifican por un número). o Personal de vigilancia: vigila un área determinada del parque que recorre en un vehículo (tipo y matrícula). o Personal investigador: Tiene una titulación que ha de recogerse y pueden realizar (incluso conjuntamente) proyectos de investigación sobre una determinada especie. Un proyecto de investigación tiene un presupuesto y un periodo de realización. o Personal de conservación: mantiene y conserva un área determinada del parque. Cada uno lo realiza en una especialidad determinada (limpieza, caninos…). Un visitante (DNI, nombre, domicilio y profesión) debe alojarse dentro de los alojamientos de que dispone el parque; éstos tienen una capacidad limitada y tienen una determinada categoría. Los alojamientos organizan excursiones al parque, en vehículo o a pie, en determinados días de la semana y a una hora determinada. A estas excursiones puede acudir cualquier visitante del parque. Por comodidad, suponemos que un visitante tiene, obligatoriamente, que alojarse en el parque. Suponemos también, que cada vigilante tiene su vehículo propio que sólo utiliza él.
- 10. EJERCICIO 5 • Un aficionado a la música clásica decide construir una Basede Datos con la información más relevante de la colección de discos compactos que ha adquirido en los últimos años. Lacolección incluye grabaciones de obras clásicas de varios compositores. De algunas obras posee varios ejemplares que se diferencian, bien por su intérprete, o bien por su director (si la interpretación lo requiere, pues un solista de piano no necesita director). De los compositores (cuando son conocidos) y de los directores desea guardar su nombre, y si es posible, el año de nacimiento y su nacionalidad. Los intérpretes desea clasificarlos por nombre, nacionalidad y tipo (solista de piano, cuarteto, orquesta, etc.). Finalmente las obras se clasificarán por su título, por su tipo (sonata, fuga, sinfonía, etc.), y por su tonalidad y modo (fa-menor, dosostenido-mayor, etc,). Ningún personaje o grupo desempeña más de un papel (es compositor, o intérprete o director).
