- 1. 1 CECYTEPLATEL JERÉCUARO TEMA: REPORTE FINAL INTEGRANTES: AIDE RUIZ MARTÍNEZ ANAYELI ALMARAZ RÍOS RODRIGO PIÑA FLORES LUIS ANTONIO FLORES BUEN ROSTRO MATERIA: ACTUALIZA LOS RECURSOS DE UNA RED LAN MAESTRA: ANDREA GARCIA MORALES
- 2. 2 ÍNDICE Introducción 1.- condiciones y requerimientos de las organizaciones 1.1.- actualización 1.2.- importancia de las simulaciones antes de actualizar una red LAN 2.- software de simulación 2.1.- packet tracer 2.2.- importancia del manejo de packet tracer en la carrera de soporte y mantenimiento de equipo de cómputo 3.- prácticas de simulación para actualizar los recursos de una red LAN 3.1.- configuración DMZ packet tracer 3.2.- configuración de VPN en packet tracer 3.3.- crear un firewall en packet tracer 4.- realiza cambios y actualizaciones en la red en respuesta a nuevos escenarios de trabajo.
- 3. 3 Introducción Este reporte va a contener los temas que miramos en la materia de actualiza una red LAN. Esto nos ayudara para saber actualizar y tener un mejor funcionamiento en una red, además llevara algunas prácticas realizadas en packet tracer que realizamos en centro de cómputo.
- 4. 4 Tema 1. Condiciones y requerimiento de las organizaciones 1.1.- Actualización de los recursos Es necesario tener una buena actualización de los recursos, ya sea de manera automática o manual, esto sería para tener los recursos más recientes y con mejor desempeño en su uso. 1.2.- Importancia de la simulación antes de actualizar una red LAN. Es importante crear una simulación de la red que se va a actualizar con la finalidad de observar los cambios que sufrió la red tanto de software como de hardware o si al actualizarla se cometió algún error o una falla de configuración, y al tener la simulación se puede basar en ella para poder corregir el error o la mala configuración.
- 5. 5 Tema 2. Software de simulación. 2.1.- Packet tracer Cisco Packet Tracer de Cisco es un programa de simulación de redes que permite a los estudiantes experimentar con el comportamiento de la red y resolver preguntas del tipo ¿qué pasaría si...?. Como parte integral de la Academia de Networking de Cisco, Packet Tracer provee capacidades de simulación, visualización, evaluación y colaboración y facilita la enseñanza y aprendizaje de conceptos básicos de redes. 2.2 Importancia del uso de Packet Tracer en la carrera de soporte y mantenimiento de cómputo. El uso de Packet Tracer en la carrera de soporte y mantenimiento de cómputo nos beneficia mucho, ya que es un simulador de redes y nos permite interactuar con una buena simulación de redes, en la cual podemos configurar los equipos como si fuera de manera real, y así nos podemos dar una idea de ¿cómo? es que se configura una red LAN de manera real.
- 6. 6 Tema 3. Practica de simulación para actualizar los recursos de una red LAN. 3.1: Configuración de una DMZ en packet tracer. Paso 1: Primero se necesita crear la topología de red incluyendo estos dispositivos, Se van a necesitar 3 pc, 2 switcht, 2 routers, 3 servidores (HTTP,DNS,FTP)
- 7. 7 Paso 2: Luego debemos conectarlos, de las computadoras al switch es con cable directo al igual que los servidores, y después para conectar los dos router debemos conectarlos con el cable serial. Paso 3: Lo siguiente que debemos hacer es asignarles que dirección ip a cada equipó de manera que no se te olvide, por ejemplo se puede poner un nota con la dirección del equipo como se muestra en la siguiente imagen.
- 8. 8 Paso 4: Asignamos las direcciones ip a los equipos de manera correcta.

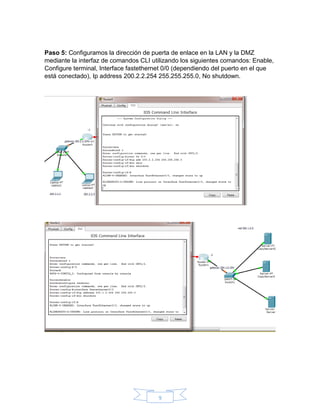

- 9. 9 Paso 5: Configuramos la dirección de puerta de enlace en la LAN y la DMZ mediante la interfaz de comandos CLI utilizando los siguientes comandos: Enable, Configure terminal, Interface fastethernet 0/0 (dependiendo del puerto en el que está conectado), Ip address 200.2.2.254 255.255.255.0, No shutdown.

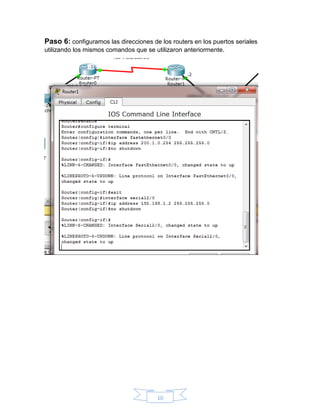

- 10. 10 Paso 6: configuramos las direcciones de los routers en los puertos seriales utilizando los mismos comandos que se utilizaron anteriormente.

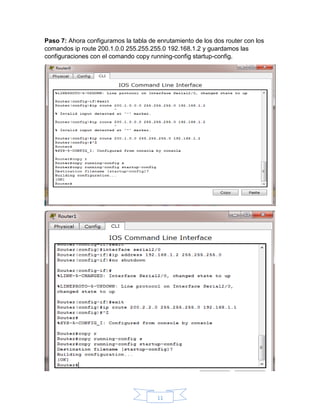

- 11. 11 Paso 7: Ahora configuramos la tabla de enrutamiento de los dos router con los comandos ip route 200.1.0.0 255.255.255.0 192.168.1.2 y guardamos las configuraciones con el comando copy running-config startup-config.
- 12. 12 3.2: Configuración de un firewall en Packet Tracer. Paso 1: primero necesitamos crear la topología de red y para eso vamos a necesitar, 3 laptop genérica, 1 switch genérico, 1 router genérico, 1 servidor. Paso 2: Conectamos todos los dispositivos con cable directo:

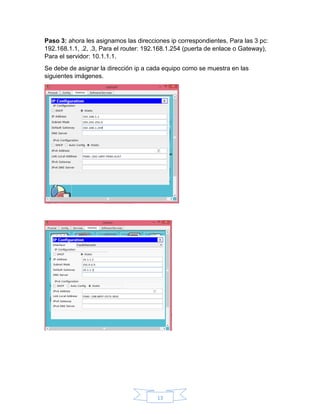

- 13. 13 Paso 3: ahora les asignamos las direcciones ip correspondientes, Para las 3 pc: 192.168.1.1, .2, .3, Para el router: 192.168.1.254 (puerta de enlace o Gateway), Para el servidor: 10.1.1.1. Se debe de asignar la dirección ip a cada equipo como se muestra en las siguientes imágenes.
- 14. 14 Paso 4: Para finalizar debemos de verificarar que se estén comunicando, mandando un mensaje de un equipo a otro.
- 15. 15 3.3: Configuración de una VPN en Packet Tracer. Paso 1:Para crear una VPN debemo crear la topologia de red, de como van a estar distribuidoslos equipos de la red, que debe de incluir los siguientes equipos: 2 pc, 2 router, 2 swtcht El cable azul reresenta la conexión de la VPN. Paso 2: Debemos de asignar un recodatorio, que tenga las direcciones de los equipos, para recordar la direccion de cada equipo.
- 16. 16 Paso 3: Asignarle una direccion ip acada dispositivo.
- 17. 17 Paso 4: Proseguimos a configurar los router, para configurar los routers son los mismos pasos.
- 18. 18 Paso 5: Ahora tenemos que crear la tabla de enrutamiento, como se muetra en la imagen. Paso 6: Lo siguintes es ingresar una serie de comando en la interfaz CLI para poder crear la VPN, y asi mismo se configura el otro router ya que son los mismos comandos, solo las interfaces van a cambiar.
- 19. 19 Paso 7: Verificamos que los equipos se comuniquen de manera correcta mandando un mensaje de una red a otra.
- 20. 20 4.- realiza cambios y actualizaciones en la red en respuesta a nuevos escenarios de trabajo.
- 21. 21
- 22. 22 Conclusión En este reporte final contiene todas las practicas que vimos en la materia de actualiza una red LAN, las cuales nos ayudaron mucho para realizar trabajos relacionados con las practicas. De las cuales aprendimos mucho sobre las redes, conectividad y funcionamiento ya que podemos realizarlas por si algún día se nos presenta algo así ya podemos solucionar algunos problemas nosotros mismos con el conocimiento que tenemos sobre redes por eso es muy importante saber cosas sobre el funcionamiento de las redes.
