INFORMACIÓN IMPORTANTE:

Mediante la Resolución 18 0466 del 2 de abril de 2007, el
Ministerio de Minas y Energía emitió el nuevo RETIE.

Entre las modificaciones más importantes se resaltan:

- Exigencia de Certificación a nuevos productos como
postes, puerta cortafuego, bandejas porta cables,
bombillas compactas, grupos electrógenos, entre
otros.

- La inspección de Instalaciones se obliga para
instalaciones de usuario final de más de 10 KVA o
que estén en edificaciones de 5 o más unidades de
vivienda.

- A las instalaciones de menos de 10 KVA no les cubre la obligatoriedad de tener
diseños eléctricos.

- Se elimina la Inspección de Instalaciones eléctricas de categoría “Condicionado”,
solo se podrán otorgar “Aprobado” o “No Aprobado”.

Consulte el texto de la Resolución completa en la sección NORMATIVIDAD del sitio
www.minminas.gov.co

Ministerio de Minas y Energía

Luis Ernesto Mejía Castro
Ministro de Minas y Energía

Manuel Fernando Maiguashca Olano
Viceministro de Minas y Energía

Villamizar
Luis Eduardo Villamizar Caicedo
Director Técnico de Energía

David Aponte Gutiérrez
Asesor

Unidad de Planeación Minero Energética – UPME

Carlos Arturo Flórez Piedrahita
Director General

Alberto Rodríguez Hernández
Subdirector de Planeación Energética

Toro
Francisco de Paula Toro Zea
Asesor

ISBN 958-97750-4-7
ISBN:

Diseño Preprensa e Impresión:
www.digitosydisenos.com

Bogotá D.C. Marzo 2006

2 REGLAMENTO TÉCNICO DE INSTALACIONES ELÉCTRICAS
INSTALACIONES

PRESENTACIÓN
PRESENTACIÓN

El primero de mayo de 2005 entró a regir en Colombia el Reglamento Técnico de Instalaciones Eléctricas – RETIE
RETIE,
cuyo objeto es establecer las medidas que garanticen la seguridad de las personas, la vida animal y vegetal, y la
preservación del medio ambiente, previniendo, minimizando o eliminando los riesgos de origen eléctrico.

El RETIE se aplica a toda instalación eléctrica nueva, ampliación y remodelación de la misma que se realice en los
procesos de Generación, Transmisión, Transformación, Distribución y Utilización de la energía eléctrica, así como a
algunos productos de mayor utilización en las instalaciones eléctricas.

El Reglamento debe ser observado por las personas que de una u otra manera estén involucradas con estas
instalaciones, tales como los fabricantes y quienes comercialicen dichos productos, diseñen, dirijan, construyan,
hagan interventoría o emitan dictamen de inspección de las instalaciones; las empresas que prestan el servicio de
energía eléctrica, los organismos de certificación de productos o de inspección de las instalaciones.

Para probar el cumplimiento del RETIE se utiliza el mecanismo de certificación de la conformidad, que se aplica tanto
a los productos que el RETIE le establece requisitos obligatorios, como a las instalaciones ya terminadas.

El Reglamento establece DISPOSICIONES TRANSITORIAS, que permiten optimizar costos y madurar los sistemas de
verificación del cumplimiento del mismo, sin dejar de exigir que las instalaciones se construyan cumpliendo los
estandares de seguridad requeridos, lo cual redundará en la reducción de costos a los usuarios por la prevención de
accidentes, disminución de manteniento correctivo y menor reposición de productos defectuosos.

El Ministerio de Minas y Energía, con el apoyo de la Unidad de Planeación Minero Energética - UPME, presenta este
documento que en forma sencilla y clara expone las disposiciones del RETIE con el ánimo de facilitar la comprensión
su contenido y promover la seguridad de las instalaciones eléctricas.

LUIS ERNESTO MEJÍA CASTRO
Ministro de Minas y Energía

REGLAMENTO TÉCNICO DE INSTALACIONES ELÉCTRICAS
INSTALACIONES 3

¿QUÉ ES UN REGLAMENTO TÉCNICO?

La Ley 170 de 1994, define un Reglamento Técnico así:

“Es un documento en el que se establecen las características de un producto,
los procesos y métodos de producción con ellas relacionados, con inclusión
de las disposiciones administrativas aplicables, y cuya observancia es
obligatoria”.

Es un Documento que puede incluir disposiciones en materia de terminología,
símbolos, embalaje, marcado o etiquetado aplicables a un producto, proceso
o método de producción, o tratar exclusivamente de ellas”.

PAÍS
COMPROMISOS DEL PAÍS
El país se comprometió con los firmantes de tratados comerciales a:

• No crear obstáculos innecesarios al comercio
• Cualquier restricción debe referirse a objetivos legítimos y
se debe establecer mediante reglamentos técnicos
• Notificar los proyectos de reglamentos, asegurar un servicio de
información y consulta permanente de esos reglamentos

Los objetivos legítimos que se pueden proteger mediante Reglamentos
Técnicos son:

• Protección de la vida y salud humana
• Protección de la vida animal y vegetal
• Protección del medio ambiente
• Prevención de prácticas que puedan inducir a error al usuario
• Seguridad Nacional

Estos son los únicos argumentos que se pueden invocar en un
otros
reglamento técnico, otros argumentos podrán ser considerados
comercio.
obstáculos innecesarios al comercio.

Con relación a la electricidad, las normas de electrotecnia siempre han
estado enfocadas a estos objetivos:

• Protección de la vida y los bienes materiales.
• Proporcionar la suficiente seguridad del servicio de electricidad, en
la generación, transmisión, distribución y utilización.

Estos objetivos de las normas de electrotecnia, se acercan a los objetivos
legítimos que puede invocar un país.

INSTALACIONES

ANTECEDENTES DEL RETIE

INTERNACIONALES
• Globalización de mercados
• Integración económica de países
• Acuerdo sobre O.T.C. de OMC
• Fusión Técnico – Legal
• Compras con base en la calidad
• Gran desarrollo tecnológico
• Países subdesarrollados frente a los desarrollados
• Procesos de normalización

NACIONALES
• Régimen de derecho privado y cambio de propiedad de
empresas del sector eléctrico
• Eliminación de obligatoriedad de normas técnicas
• Deterioro de la seguridad en las instalaciones y trabajos relacionados
• Aumento de accidentes
• Alto costo para el país

OBJETO DEL RETIE

Establecer medidas que garanticen la seguridad de las personas, de la vida animal y vegetal y la preservación del
medio ambiente; previniendo, minimizando o eliminando los riesgos de origen eléctrico. Estas prescripciones parten
de que se cumplan los requisitos civiles, mecánicos y de fabricación de equipos.

Para cumplir estos objetivos legítimos, el RETIE se basó en los siguientes objetivos específicos:

• Fijar las condiciones para evitar accidentes por contactos eléctricos directos e indirectos
• Establecer las condiciones para prevenir incendios causados por electricidad
• Fijar las condiciones para evitar quema de árboles causada por acercamiento a líneas de energía
• Establecer las condiciones para evitar muerte de animales causada por cercas eléctricas
• Establecer las condiciones para evitar daños debidos a sobrecorrientes y sobretensiones
• Adoptar los símbolos de tipo verbal y gráfico que deben utilizar los profesionales que ejercen la
electrotecnia
• Minimizar las deficiencias en las instalaciones eléctricas
• Establecer claramente los requisitos y responsabilidades que deben cumplir los diseñadores, constructores,
operadores, propietarios y usuarios de instalaciones eléctricas, además de los fabricantes, distribuidores o
importadores de materiales o equipos
• Unificar las características esenciales de seguridad de productos eléctricos de más utilización, para asegurar
mayor confiabilidad en su funcionamiento
• Prevenir los actos que puedan inducir a error a los usuarios, tales como la utilización o difusión de
indicaciones incorrectas o falsas o la omisión de datos verdaderos que no cumplen las exigencias del
Reglamento
• Exigir confiabilidad y compatibilidad de los productos y equipos eléctricos mencionados expresamente

INSTALACIONES 5

CAMPO DE APLICACIÓN DEL RETIE

El RETIE se aplica a partir del primero de mayo de 2005 a:
• Toda instalación eléctrica nueva
• Toda ampliación de una instalación eléctrica y
• Toda remodelación de una instalación eléctrica que se realice en los procesos de generación, transmisión,
transformación, distribución y utilización de la energía eléctrica.

Instalación eléctrica nueva: aquella que entre en operación con
posterioridad a la fecha de entrada en vigencia del RETIE, con las
excepciones establecidas para las instalaciones que se encontraban en
curso a la entrada en vigencia del reglamento.

Ampliación de una instalación eléctrica: la que implique solicitud de
aumento de carga instalad o el montaje de nuevos dispositivos, equipos y
conductores, en más del 50% de los ya instalados.

IGUALMENTE APLICA A:
• Remodelaciones de instalaciones eléctricas existentes a la entrada en vigencia del RETIE cuando el cambio de
los componentes de la instalación eléctrica sea igual o superior al 80%
• Personas que intervienen en la instalación
• Diseñadores, constructores o instaladores, fabricantes y distribuidores de los productos aquí relacionados,
interventores, certificadores, propietarios, prestadores del servicio público de electricidad
• Instalaciones de corriente continua mayores o iguales a 50 V y de corriente alterna entre 25 V y 500 kV
• Instalaciones eléctricas de frecuencia inferior a 1000 Hz
• Instalaciones públicas o para la prestación del servicio público y privadas

TAMBIEN APLICA A L0S SIGUIENTES PRODUCTOS DE MAYOR USO EN LAS INSTALACIONES
MAYOR INSTALACIONES

• Alambres y cables para instalaciones eléctricas, los • Interruptores automáticos para tensión < a 260 V
aislados entre 80 y 1000 V • Interruptores manuales de baja tensión
• Aisladores eléctricos • Motores eléctricos para tensiones nominales menores a
• Balizas utilizadas como señales de aeronavegación 25 V y mayores a 37,5 W
• Bombillas incandescentes de < 200 W • Multitomas eléctricas para tensión menor a 600 V
• Cajas de conexión para tensión menor a 260 V • Portalámparas para bombillas incandescentes
• Clavijas eléctricas para uso general • Puestas a tierra temporales
• Cintas aislantes • Tableros, páneles y armarios para tensión inferior o igual
• Controladores o impulsores para cercas eléctricas a 1000 V
• Dispositivos de protección contra sobretensiones • Tomacorrientes para uso general
transitorias • Transformadores de potencia
• Electrodos de puesta a tierra • Tuberías para instalaciones eléctricas
• Estructura de transmisión • Los productos que se instalen en instalaciones eléctricas
• Extensiones eléctricas para tensión menor a 600 V especiales, Capítulos 5, 6 y 7 de la NTC 2050
• Generadores de corriente • Productos usados en redes de lugares con grandes
concentraciones de personal

Para estos se deben tener en cuenta los requisitos, aplicaciones y restricciones establecidas en el Artículo 17 del l
Anexo General del RETIE,

INSTALACIONES

RIESGOS DE ORIGEN ELÉCTRICO

circuito
No permita que el cuerpo humano actúe como parte de un circuito eléctrico;
circule matar.
la energía que circule por allí lo puede matar.

El paso de corriente eléctrica por cualquier parte del cuerpo se llama ELECTROCUCIÓN,

¡Evítela!
No permita que deficiencias en la instalación o el incumplimiento de reglas de seguridad lo lleven a la electrocución,
que pueda causarle quemaduras, pérdida de algún miembro, paro cardíaco o la muerte.

El cuerpo humano sólo puede soportar pequeñísimas cantidades de energía eléctrica sin causarle daño. Las mujeres
y los niños son más sensibles al paso de la corriente, por esto se deben incrementar las medidas de protección y
prevención.

Energía específica Percepciones y reacciones fisiológicas
Percepciones reacciones
(i2tx 10 -6) del cuerpo humano.

4a8 Sensaciones leves en dedos y tendones de los pies
Efectos fisiológicos del
10 a 30 Rigidez muscular suave, en dedos muñecas y codos
cuerpo humano a la
energía eléctrica. 15 a 45 Rigidez muscular en dedos, muñecas codos y hombros.
Sensaciones en las piernas.

40 a 80 Rigidez muscular y dolor en brazos y piernas

Rigidez muscular, dolor y ardor en brazos, hombros y
70 a 120 piernas.

Corriente de 6 10 20 30
disparo
disparo mA mA mA mA Porcentajes de personas
Porcentajes
Hombres 100 98,5 7,5 0 que se pueden salvar si la
circula
corriente que circula por el
Mujeres 99,5 60 0 0 cuerpo no supera estos
valores.
valores.
Niños 92,5 7,5 0 0

INSTALACIONES 7

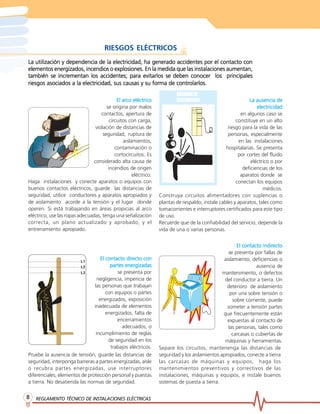

RIESGOS ELÉCTRICOS
La utilización y dependencia de la electricidad, ha generado accidentes por el contacto con
elementos energizados, incendios o explosiones. En la medida que las instalaciones aumentan,
incrementan
también se incrementan los accidentes; para evitarlos se deben conocer los principales
controlarlos.
riesgos asociados a la electricidad, sus causas y su forma de controlarlos.

arco
El arco eléctrico La ausencia de
se origina por malos electricidad
contactos, apertura de en algunos caso se
circuitos con carga, constituye en un alto
violación de distancias de riesgo para la vida de las
seguridad, ruptura de personas, especialmente
aislamientos, en las instalaciones
contaminación o hospitalarias. Se presenta
cortocircuitos. Es por cortes del fluido
considerado alta causa de eléctrico o por
incendios de origen deficiencias de los
eléctrico. aparatos donde se
Haga instalaciones y conecte aparatos o equipos con conectan los equipos
buenos contactos eléctricos, guarde las distancias de médicos.
seguridad, utilice conductores y aparatos apropiados y Construya circuitos alimentadores con suplencias o
de aislamiento acorde a la tensión y el lugar donde plantas de respaldo, instale cables y aparatos, tales como
operen. Si está trabajando en áreas propicias al arco tomacorrientes e interruptores certificados para este tipo
eléctrico, use las ropas adecuadas, tenga una señalización de uso.
correcta, un plano actualizado y aprobado, y el Recuerde que de la confiabilidad del servicio, depende la
entrenamiento apropiado. vida de una o varias personas.

indirecto
El contacto indirecto
se presenta por fallas de
El contacto directo con
directo aislamiento, deficiencias o
partes energizadas ausencia de
se presenta por mantenimiento, o defectos
negligencia, impericia de del conductor a tierra. Un
las personas que trabajan deterioro de aislamiento
con equipos o partes por una sobre tensión o
energizados, exposición sobre corriente, puede
inadecuada de elementos someter a tensión partes
energizados, falta de que frecuentemente están
encerramientos expuestas al contacto de
adecuados, o las personas, tales como
incumplimiento de reglas carcasas o cubiertas de
de seguridad en los máquinas y herramientas.
trabajos eléctricos. Separe los circuitos, mantenenga las distancias de
Pruebe la ausencia de tensión, guarde las distancias de seguridad y los aislamientos apropiados, conecte a tierra
seguridad, interponga barreras a partes energizadas, aísle las carcasas de máquinas y equipos, haga los
o recubra partes energizadas, use interruptores mantenimientos preventivos y correctivos de las
diferenciales, elementos de protección personal y puestas instalaciones, máquinas y equipos, e instale buenos
a tierra. No desatienda las normas de seguridad. sistemas de puesta a tierra.

INSTALACIONES

RIESGOS ELECTRICOS

sobrecargas
Las sobrecargas
se presentan cuando la cortocircuito
El cortocircuito
corriente supera los se origina por fallas del
límites nominales del aislamiento, impericia del
conductor, aparato o personal que manipula
equipo, por aumentos de las instalaciones, vientos
carga sin revisar la fuertes, choques con
capacidad de la estructuras que soportan
instalación, por conductores energizados,
conductores o daños de soportes de
inapropiados, conexiones partes energizadas.
con malos contactos y Son los causantes de la
por corrientes parásitas mayoría de los incendios
no consideradas en los de origen eléctrico.
diseños. Use fusibles o interruptores automáticos, con
Use interruptores automáticos con relé de sobrecarga, dispositivos de disparo para las máximas corrientes del
no coloque un interruptor o taco de mayor capacidad cortocircuito. Use conductores y soportes con buen
que la que soporta el circuito. Use los conductores aislamiento, revise que los soportes resistan los
certificados y del calibre apropiado. Recuerde que esfuerzos mecánicos a que puede ser sometida la
conductores de calibres más delgados o de materiales instalación, recuerde que el instalador responde por los
alterados, tienen mayor resistencia eléctrica y la corriente daños que se puedan causar por deficiencias del
los calienta hasta perder el aislamiento y generar un trabajo.
cortocircuito.

sobretensión
La sobretensión de paso
Rayos: contacto,
o de contacto
por estar localizada sobre es peligrosa cuando
la zona ecuatorial y supera valores que hacen
rodeada de dos océanos, que una cantidad de
Colombia presenta una energía eléctrica circule
alta nubosidad que, con por el cuerpo humano. Se
la dinámica de los produce por corrientes de
vientos, toma cargas falla a tierra, rayos, fallas
electrostáticas que al del aislamiento,
descargarse hacen que en deficiencias de la puesta
algunas regiones se a tierra, o violación de
tenga la mayor actividad áreas restringidas
de rayos del mundo. Interconecte las puestas a tierra para que permanezcan
Utilice las protecciones adecuadas, puntas de captación al mismo potencial, instale puestas a tierra de baja
o pararrayo, bajantes, conectores y electrodos de puesta resistencia, aísle dispositivos que se puedan energizar
a tierra adecuados. Coloque apantallamientos. Durante sujetos al contacto de personas, disponga de
las tormentas evite circular por zonas desprotegidas y señalización. Si hay una parte energizada que esté
suspenda actividades de alto riesgo. haciendo contacto con tierra, no se acerque al lugar; si
Exija diseños eléctricos apropiados teniendo en cuenta la no cuenta con las medidas de protección, evite dar pasos
exposición a los rayos que presenta el lugar. largos en sus alrededores.

INSTALACIONES 9

REQUISITOS TÉCNICOS ESENCIALES

No permita que su instalación eléctrica la manipule cualquier persona.
reparar
Evite hacer o reparar usted mismo las instalaciones eléctricas si no está calificado.
Una deficiencia en las instalaciones eléctricas puede causar accidentes y hasta cobrar vidas.

Las personas calificadas por la Ley para hacer las instalaciones eléctricas
únicamente son:

1. Los ingenieros electricistas, eléctricos, electromecánicos , de redes y
electrificación.
2. Los tecnólogos electricistas, eléctricos, electromecánicos, o de redes
y electrificación.
3. Los técnicos electricistas
Todos deben contar con matrícula profesional que le autorice ejercer
profesional
este tipo de actividades.

Recuerde que el ejercicio de las profesiones de los ingenieros, tecnólogos y técnicos, están vigiladas por el Estado,
por generar riesgo social. Los consejos profesionales de ingeniería, de tecnólogos y de técnicos, vigilan que los
ingenieros, tecnólogos y técnicos no violen el Código de Ética Profesional, establecido en la Ley 842 de 2003.

Las instalaciones eléctricas deben ser certificadas tanto por la persona
certificadas,
calificada que las construyó, como por un organismo de inspección
acreditado por la Superintendencia de Industria y Comercio - SIC . Si la
instalación no es diseñada, dirigida y construida por personas calificadas,
no tendrá el dictamen de conformidad con el RETIE y por lo tanto el Operador
de Red no le podrá dar servicio de energía.

El mantenimiento de las instalaciones eléctricas es
propietario administrador.
responsabilidad del propietario o administrador.

No espere a que la instalación falle o se presente un accidente.
Recurra periódicamente a personas calificadas
para que revisen el estado de su instalación.

¡ Ejecute los correctivos oportunamente !

INSTALACIONES

PRINCIPALES SÍMBOLOS ELÉCTRICOS QUE SE DEBEN
USAR EN LAS INSTALACIONES
interpretación
Para facilitar la interpretación de las instalaciones eléctricas, los diseños y planos deben ser
aprobados
ejecutados utilizando un lenguaje universal: los símbolos eléctricos aprobados por las
internacionales
normas internacionales como son la IEC 606117, ANSI Y 32 CSA Z99, IEEE315

Ánodo de sacrificio Equipotencialidad Masa Tierra Tierra aislada Tierra de
protecciòn

Conductores de Conmutador
Caja de empalme Conductores de fase Conductor neutro puesta a tierra unipolar Contacto de corte

Dispositivo de
Contacto sin Contacto con Contacto operado protección contra Cargador de
DPS tipo varistor
disparo automático disparo automático corte manualmente sobretenciones (DPS) sobretensiones

Interruptor unipolar
Empalme Fusible Interruptor automático Interruptor, simbolo Interruptor con luz con tiempo de cierre
en aire general piloto. limitado

Interruptor seleccionador Interruptor Interruptor unipolar
Interruptor bipolar Interruptor Seccionador
para AT Termomagnético de dos vías
diferencial

Tomacorriente Tomacorriente
Tomacorriente, Central de Generación Central Hidraúlica Central Térmica
trifásico monofásico
símbolo general en servicio en servicio en servicio
(arquitectónico) (arquitectónico)

Calvija de 15 A Calvija de 20 A Detector automatico Extitnor para equipo
de incendio Doble aislamiento Generador
eléctrico

Parada de Tomacorriente en el Tomacorriente de Transformador de Transformador de
emergencia Subestación 20 A aislamiento seguridad
piso

INSTALACIONES 11

SEÑALES DE SEGURIDAD

Las señales de seguridad que encuentre en las instalaciones eléctricas, son para respetarlas. Su objetivo es transmitir
mensajes; los colores de las señales también tienen significados especiales:

Color de Color del contraste
la señal Significado

Peligro, parada, prohibición e
Peligro, prohibición
Rojo Blanco
Peligro o prevención
Peligro prevención Obligación o
prohibición
prohibición
peligro
Riesgo, advertencia, peligro no
Amarillo Negro
Negro

Verde
erde peligro
Seguridad o ausencia de peligro Blanco

Azul Obligación o información Blanco

Información

CÓDIGO DE COLORES

Los conductores aislados y conductores desnudos, tales como barrajes
instalados en interiores, deben ser marcados con los colores de la siguiente
tabla. Si no es posible que el aislamiento del conductor tenga ese color, se
debe marcar en las partes visibles con pintura, cinta o rótulo que le permita
su identificación.

SISTEMA MONOFÁSICO MONOFÁSICO TRIFASICO EN U
TRIFASICO TRIFÁSICO TRIFÁSICO TRIFASICO EN U
TRIFASICO TRIFASICO
TRIFASICO
EN D EN D- EN D

TENSIONES 240/208
120 V 240/120V 208/120V 240V 480, 460 ó 440V 480, 460 ó 440V
NOMINALES /120V

CONDUCTORES 1 fase 2 fases 3 fases 3 fases 3 fases 3 fases 3 fases
ACTIVOS 2 hilos 3 hilos 4 hilos 3 hilos 4 hilos 4 hilos 3 hilos

Amarillo Negro
Negro Negro
Negro Negro
Negro Negro
Negro
Negro
Negro
FASES Negro
Negro Azul Azul Naranja Naranja Naranja
Rojo
Rojo Rojo Azul Café Café

No No
NEUTRO Blanco Blanco Blanco Blanco Gris
Aplica Aplica

verde
Desnudo o verde verde
Desnudo o verde verde
Desnudo o verde Desnudo Desnudo Desnudo Desnudo
TIERRA
verde
o verde verde
o verde verde
o verde verde
o verde
DE PROTECCIÓN

TIERRA erde
Verde o erde
Verde o erde
Verde o No erde
Verde o
verde amarillo
verde No aplica No aplica
AISLADA verde amarillo
verde verde amarillo
verde aplica verde amarillo
verde

INSTALACIONES

DISTANCIAS DE SEGURIDAD EN
INSTALACIONES ELÉCTRICAS

El aire es un buen aislante, pero para que sea efectivo se deben cumplir
unas distancias mínimas de seguridad; así no se presentarán arcos eléctricos
ni se pondrá en contacto directo a las personas y animales

No se deben violar esas distancias mínimas de seguridad, ni construir
edificaciones debajo de las líneas o redes de media, alta o extra alta tensión
dedicadas a la prestación del servicio público.

Las autoridades de planeación y curadurías deben tener en cuenta que se
cumplan estos requisitos al expedir las licencias de construcción.

115 66 44, 13,8 / 13,2
lugares
T ipo de distancia y lugares donde se aplica 500 KV 230/ 220 110 57,5 34,5 11,4 / 7,6 Menor a 1
KV KV KV 33 KV KV KV

Vertical
Distancia Vertical “ a”
Sobre techos y proyecciones, aplica
solamente a zonas de muy difícil acceso a NA NA NA NA 3,8 m 3,8 m 0,45 m
personas.

Distancia horizontal “B”
A muros, proyecciones, ventanas y 2,5 m
NA NA 2,8 m 2,3 m 2,3 m 1,7 m
diferentes áreas, independientes de la
facilidad de accesibilidad de las personas.

Vertical
Distancia Vertical “c”
Sobre o debajo de balcones o techos de
fácil acceso a personas y sobre techos NA NA NA NA 4,1 m 4,1 m 3,5 m
accesibles a vehículos de máximo 2,45 m
de altura.
Distancia vertical “d”
A carreteras, callejones , calles, zonas 8,6 m 6,8 m 6,1 m 5,8 m 5,6 m 5,6 m 5m
peatonales sujetas a tráfico vehicular.

Si su vivienda tiene ventanas, terrazas, altillos u otros puntos de fácil acceso que presenten o faciliten el acercamiento
a puntos energizados o sin aislamiento pleno, impida que personas se acerquen a dichos sitios. Solicite al operador
de red instrucciones para minimizar o eliminar los riesgos de electrocución. No espere que sea un accidente el que
lo lleve a tomar las medidas. Recuerde que el propietario de la instalación o construcción es igualmente responsable
por los efectos que allí se presenten.

Para el mantenimiento de sus fachadas, techos, voladizos, tenga especial cuidado co los cables que tiene cerca; si
son de media o alta tensión generalmente están desnudos. Así los de baja tensión estén aislados, no manipule
varillas, tubos, palos mojados o cualquier elemento que lo acerque a la parte energizada

recur
ecurde
¡ No se confíe, recurde que la energía eléctrica puede ser mortal !

INSTALACIONES 13

OTROS ASPECTOS DE CARÁCTER GENERAL QUE SE DEBEN
TENER EN CUENTA EN TODA INSTALACIÓN ELÉCTRICA
CAMPOS ELECTROMAGNÉTICOS :
Son manifestaciones asociadas a la tensión y corriente eléctrica, que decrecen muy rápido con relación a la distancia
de la fuente. Los campos electromagnéticos a bajas frecuencias se pueden medir y modelar separadamente en sus
componente de intensidad de campo eléctrico y densidad de flujo magnético.

La mejor forma de prevenir cualquier efecto nocivo es no exponerse durante largos periodos de tiempo a campos
que superen los siguientes valores:
Intensidades de campo eléctrico de 10 kV por metro
Densidad de flujo magnético 0,5 mili teslas, equivalente a 50 gauss.

En líneas de transmisión, estos valores no se deben superar aún dentro de la zona de servidumbre y se deben medir
a un metro de altura del piso.

Los campos electromagnéticos han sido objeto de muchas discusiones con referencia sus reales efectos sobre la
salud, pero aún no se ha demostrado rigurosamente las secuelas que puedan producir.

PUESTAS A TIERRA
Toda instalación eléctrica cubierta por el RETIE, excepto donde se indique lo contrario, debe disponer de un sistema
de puesta a tierra que lleve a tierra las corrientes de falla o las de descargas originadas por sobretensiones, por rayos
o maniobras.

Su principal objetivo es evitar las sobre tensiones peligrosas, tanto para la salud de las personas, como para el
sobre
funcionamiento de los equipos.

PUESTA
ELEMENTOS DEL SISTEMA DE PUESTA A TIERRA:
• El electrodo de puesta a tierra: lleva la corriente
electrodo
eléctrica a tierra, puede ser una varilla, tubo, fleje,
cable o placa y debe ser de cobre, acero inoxidable o
acero recubierto en cobre, o acero galvanizado en
caliente. El electrodo debe estar certificado para Mínimo 0,7 m 45º
cumplir esa función por lo menos durante 15 años. Si
es una varilla o tubo debe tener no menos de 2,4 m
2,4 m
de longitud. Al instalarlo se deben atender las
recomendaciones del fabricante y dejarlo
completamente enterrado.

• Conductor del electrodo de puesta a tierra: debe ser calculado para soportar la corriente de falla a tierra durante
electrodo
el tiempo de despeje de la falla. No debe ser de aluminio.

• Conductor de puesta a tierra de los equipos: debe ser continuo, sin interrupciones o medios de desconexión, si se
empalma deben utilizarse técnicas plenamente aceptadas para esto. Debe acompañar los conductores activos
durante todo el recorrido, si es aislado debe ser de color verde con rayas amarillas o marcas verdes en los puntos
visibles.

Los conectores de puesta a tierra deben ser certificados para ese uso.

INSTALACIONES

REQUISITOS QUE DEBEN CUMPLIR ALGUNOS PRODUCTOS
USADOS EN LAS INSTALACIONES ELÉCTRICAS

Los siguientes productos deben demostrar mediante Certificado de Producto que cumplen los requisitos exigidos
Producto
por el RETIE. Antes de comprarlos e instalarlos, exija el Certificado emitido por un organismo de certificación
acreditado por la Superintendencia de Industria y Comercio.

Si no cuenta con los certificados, quien le inspeccione la instalación se la tendrá que rechazar y no podrá acceder
al servicio de energía.

Las tomacorrientes además de la certificación de
tomacorrientes, Los cables, alambres y tuberías deben ser certificadas.
alambres
producto, deben cumplir los requisitos para la aplicación No ponga en riesgo su seguridad con productos
que se prevea. Deben tener polo a tierra, e instalarse aparentemente más económicos. Por un cable mal
de forma que la parte que conecte el neutro quede aislado, o de menor calibre al requerido, puede producirse
hacia arriba. Atienda las instrucciones de la NTC 2050. un incendio o generarse una descarga eléctrica riesgosa.

Las cajas de conexión donde se instalan los Si usa multitomas o extensiones eléctricas, no las acepte
tomacorrientes, interruptores y rosetas, medidores y si el cable es de sección con área menor al AWG No 18.
otros aparatos, deben estar certificadas. No pueden ser
de calibre menor a 0,9mm. Las tomacorrientes de la multitoma deben soportar
Las dimensiones mínimas deben ser 101 x 53,9 x 47,6 mínimo 15 amperios y la clavija a carga plena no debe
mm y las pestañas donde se colocan los tornillos que aumentar su temperatura por encima de 30 grados.
sujetan los aparatos deben ser roscadas con rosca 6-32 Cerciórese que el circuito donde se va a instalar tenga
y profundidad no menor a 1,5 mm. capacidad para soportar la corriente de todos los equipos
conectados.

producto sobre prohibidos.
Atienda las instrucciones del fabricante del producto sobre los usos permitidos y prohibidos.
producto.
Esta información debe estar consignada en la etiqueta que acompaña el producto.
Conserve esas etiquetas.

INSTALACIONES 15

REQUISITOS PARA EL PROCESO DE GENERACIÓN

Las centrales de generación también deben cumplir el Reglamento Técnico de Instalaciones Eléctricas RETIE.
Adicionalmente las casas de máquinas deben cumplir la norma NTC 2050 en lo que le aplique.

REQUISITOS PARA EL PROCESO
DE TRANSMISIÓN

Las zonas de servidumbre de las líneas de transmisión se deben respetar
Las autoridades municipales deben tener en cuenta los requerimientos de
las zonas de servidumbre para la infraestructura de servicios públicos, en
las definiciones de uso del suelo cuando establezcan los Planes de
Ordenamiento Territorial, POT.

Las oficinas de planeación municipal y las curadurías deberán tener en cuenta
las zonas de servidumbre de las líneas y redes eléctricas y no otorgar
licencias de construcción en esos espacios. Así mismo los proyectos de
construcción deberán respetar las distancias mínimas de seguridad a las
líneas y redes para obtener la licencia de construcción.

No construya dentro de la franja de servidumbre de las líneas de transmisión
ni mucho menos debajo de los cables. La empresa que preste el servicio de
energía debe negárselo a quien construya invadiendo las áreas de
servidumbre .

No siembre árboles que puedan acercarse a las partes energizadas
produciendo arcos eléctricos, que además de quemar el árbol, pueden
electrocutar a las personas o animales que estén cerca,
Si un árbol o construcción está muy cerca de las líneas, de aviso a la empresa
que presta el servicio para que tome las medidas antes de que se presente
un accidente.

REQUISITOS PARA EL PROCESO DE TRANSFORMACIÓN (Subestaciones)

Todas las subestaciones eléctricas deben ser cuidadosamente diseñadas para
que las corrientes de falla a tierra no causen sobretensiones peligrosas para
la salud o la vida de las personas o animales.

La tensión de paso, de contacto o transferida, no debe superar los valores
establecidos en el RETIE.

Las instalaciones de las salas de mando de las subestaciones deben estar
libres de materiales combustibles. La circulación por los patios de las
subestaciones está permitido exclusivamente a personal autorizado.

INSTALACIONES

FASES
TENSIÓN ENTRE FASES DIMENSIÓN “R”
(kV) (m)

0.151-7.2 3
13.8/13.2/11.4 3.1
34.5 3.2
66/57.5 3.5
115/110 4
230/220 4.5
230/220 4.7
500 5.3

Los equipos energizados deben estar localizados respetando las distancias mínimas “R” definidas como zona de
seguridad, que las separan del muro o malla perimetral de protección.

No utilice las mallas de encerramiento de las subestaciones ni las aletas de radiación de los
transformadores o los cables de las redes para extender ropa o amarrar animales.
Tenga en cuenta las señales que aparecen en las subestaciones, ignorarlas puede ser fatal.

REQUISITOS PARA EL PROCESO DE DISTRIBUCIÓN

Se considera instalación eléctrica de distribución a todos los aparatos y circuitos asociados al transporte y
transformación de la energía eléctrica con tensiones nominales entre 110 V y 57,5 kV.

Las personas que trabajan en redes eléctricas de distribución deben cumplir
las siguientes reglas:
• Antes de entrar a sitios cerrados, debe airearse el lugar
• Un operario solo no debe trabajar en un sistema energizado
• Quienes trabajan a tensión deben guardar las siguientes distancias
mínimas de seguridad:

Baja 7,6 a 33 y 57,5 y 110 y 220 y
tensión 13,8 kV 34,5 kV 44 kV 66 kV 115 kV 230 kV

0,8 m 0,95m 1,1m 1,2m 1,4m 1,8m 3,0 m

Los cables desnudos y partes energizadas aisladas de redes de distribución, deben guardar las distancias de seguridad
establecidas en el Artículo 13º del RETIE. Los sistemas de distribución deben cumplir los lineamientos sobre puestas
a tierra consignadas en el Artículo 15º del RETIE.

Los herrajes usados deben ser de diseño apropiado para soportar todas las fuerzas a que estén sometidos y resistir
la corrosión durante toda su vida útil; para esto se debe tener en cuenta el ambiente donde se instalen.

INSTALACIONES 17

En ningún caso personas no autorizadas podrán acercarse a elementos desnudos
energizados, más allá de las siguientes distancias mínimas:
• 40 cm. para baja tensión
• 3 m. para tensiones ente 1.000 y 44.000 V
• 5 m. para tensiones entre 57.500 y 230.000 V
• 8 m. para tensiones mayores a 230.000 V
Las maniobras en redes de distribución deben cumplir procedimientos
lógicos, claros y precisos, para evitar que equipos sean energizados o
desenergizados por error y de forma inadvertida, ocasionando situaciones
de riesgo o accidentes:

• Los sitios, equipos, herramientas de trabajo y los operarios deben
cumplir con los procedimientos establecidos
• Las áreas de trabajo deben ser delimitadas y debidamente
señalizadas
• Los postes y estructuras deben ser inspeccionados
cuidadosamente antes de subir a ellos, comprobando que estén
en condiciones seguras

Las empresas distribuidoras de energía, producen una cartilla
de seguridad dirigida a los usuarios.
¡ Léala y atienda sus instrucciones !

REQUISITOS PARA LAS INSTALACIONES DESTINADAS
AL USO FINAL DE LA ELECTRICIDAD

Las instalaciones eléctricas para el uso final de la electricidad, también
llamadas instalaciones domiciliarias o receptoras e instalaciones internas,
comprenden los distintos aparatos de corte y protección, los elementos
de conducción, las cajas de empalme o conexión, tomacorrientes, clavijas
e interruptores, y pueden estar energizadas por la red de distribución o
por una fuente de energía propia.

Las instalaciones para el uso final de la electricidad, según el RETIE se clasifican en instalaciones básicas instalaciones
básicas,
especiales e instalaciones provisionales
provisionales
ovisionales.

Además de los requisitos contemplados en el anexo general del RETIE, estas instalaciones deben cumplir los requisitos
establecidos en la NTC 2050 Primera Actualización, norma conocida como Código Eléctrico Colombiano. Esta norma
no es un manual de diseño, por eso las personas calificadas que la utilicen deben tener todas la consideraciones y
excepciones aplicables a cada caso.

El propietario o tenedor de la instalación eléctrica de uso final, es responsable del mantenimiento y conservación en
buen estado, para que no presente riesgos para la salud o la vida de las personas, el medio ambiente y la misma
instalación.

Los trabajos de mantenimiento y conservación de la instalación deben ser realizados por personas calificadas.

INSTALACIONES

INSTALACIONES BÁSICAS
INSTALACIONES

Son las contempladas en los 4 primeros capítulos del
Código Eléctrico Colombiano
CAP. 1: Definiciones y requisitos generales.
CAP. 2: Alambrado y protecciones.
CAP. 3: Métodos y materiales.
CAP. 4: Equipos de uso general.

Los PRODUCTOS utilizados en estas instalaciones requieren ser certificados
con el RETIE, solo si están definidos en el alcance de este reglamento.

INSTALACIONES ESPECIALES
INSTALACIONES

Son las contempladas en los capítulos 5 al 7
CAP. 5: Ambientes especiales
CAP. 6: Equipos especiales.
CAP. 7: Condiciones especiales.

Los elementos usados en estas instalaciones deben ser
certificados para ese uso.

No manipule la acometida de la instalación eléctrica,
esto le puede traer problemas legales

INSTALACIONES HOSPITALARIAS

Las instalaciones hospitalarias son
tan especiales, que siempre se debe
garantizar la calidad de la potencia
y la continuidad del servicio. Los
equipos de algunas áreas deben
cumplir requisitos muy particulares,
por lo que siempre deben estar
certificados para ese uso especial.

Para garantizar la continuidad del
fluido eléctrico en las instalaciones
hospitalarias, se deben instalar
circuitos de suplencia y tener un
sistema de generación de
respaldo.

En cualquier desastre natural o provocado, siempre debe procurarse que los centros hospitalarios cuenten con
energía eléctrica.

INSTALACIONES 19

REQUISITOS DE PROTECCIÓN CONTRA RAYO

Por estar dentro de la zona tropical, el país recibe el mayor número de
rayos, lo que hace que se deben tomar medidas especiales, entre las que se
destacan:

• Edificaciones donde se tenga alta concentración de personal (más de 10
personas) deben tener un sistema integral de protección contra rayos
• La evaluación contra rayos debe realizarse con base en el nivel de riesgo al
rayo que presente la zona
• Los diseños deben ser realizados por personas calificadas, incorporando
buenas prácticas de ingeniería de protección contra rayo
• Todos los componentes de la instalación contra el rayo (terminales de
captación, bajantes, conector y electrodo de puesta a tierra) deben ser
adecuados. Si hay varias bajantes deben estar separadas a más de 10 m y
procurando que estén en la parte externa de la edificación

PROHIBICIONES, RESIDUOS NUCLEARES
Y DESECHOS TÓXICOS

Según el artículo 81 de la Constitución Nacional, está prohibida la
introducción al territorio nacional de residuos nucleares y de desechos
tóxicos.

La Resolución 189 de 1994 del Ministerio del Medio Ambiente, dicta las
disposiciones para impedir la entrada al territorio nacional de residuos
peligrosos.

Está prohibido el uso de pararrayos radiactivos. Si tiene conocimiento que
en su instalación existe algún aparato de este tipo, debe informar al
INGEOMINAS. Esta entidad le orientará sobre los procedimientos y las
personas autorizadas para desmontar y transportar esos equipos con las
medias de seguridad apropiadas.

Igualmente, está prohibido el uso de materiales orgánicos persistentes, conocidos como PCB o PCT, como el ASKAREL
y los asbestos en las instalaciones eléctricas.

Si tiene conocimiento de la presencia de esos elementos en aceites dieléctricos de transformadores, interruptores de
alto volumen de aceite u otros aparatos, no los transporte ni manipule, comuníquele a la autoridad ambiental, ella
le recomendará lo que se debe hacer.

INSTALACIONES

DISPOSICIONES TRANSITORIAS

productos
oductos.
Certificado de Conformidad de los productos Los productos
comprendidos en el alcance del RETIE deben contar con el Certificado de
conformidad; este requisito es exigible desde el primero de noviembre de
2005.

Durante el periodo de transitoriedad comprendido entre el primero de
mayo de 2005 y primero de noviembre, el certificado de conformidad se
remplazaba por una declaración del fabricante, importador, proveedor o
comercializador, en la que debía constar que el producto cumplía los
requisitos establecidos. Las instalaciones objeto del RETIE que no cumplan
este requisito, deberán ser rechazadas y por tanto no pueden acceder al
servicio de energía.

eléctricas.
El Certificado de Conformidad de las instalaciones eléctricas Para las instalaciones a las cuales se les aplica el
RETIE, se hará exigible el certificado de conformidad, cuando existan como mínimo cinco (5) organismos de inspección
de instalaciones eléctricas acreditados ante la Superintendencia de Industria y Comercio.

No obstante lo anterior, durante este periodo de transitoriedad el certificado se reemplazará según el caso por uno
de los siguientes documentos:

1. Cuando se trate de instalaciones destinadas a la prestación del servicio público de energía, de uso o propiedad
de los operadores de red, transmisores o generadores, será válida una declaración suscrita por el Propietario y
la persona calificada responsable de la Interventoría de la obra eléctrica, en la cual conste que se cumplió el
RETIE.

2. Cuando se trate de instalaciones eléctricas para uso final clasificadas como especiales o de instalaciones
básicas mayores o iguales a 15 kVA instalados o instalaciones en edificios con 10 o más suscriptores potenciales
o en edificios con 10 o más sistemas de medida individual, será válido para demostrar el cumplimiento del
Reglamento, una declaración suscrita tanto por la persona calificada responsable de la construcción de la
instalación eléctrica, como por el propietario de la misma de la conexión

3. Cuando se trate de instalaciones básicas para uso final de capacidad instalada menores a 15 KVA y que no se
encuentren en edificios con 10 o más suscriptores potenciales o en edificios con 10 o más sistemas de medida
individual, el periodo de transitoriedad para el Certificado de Conformidad será de treinta y seis (36) meses
contados a partir de la entrada en vigencia del RETIE; sin embargo durante este periodo se demostrará el
cumplimento del Reglamento con una declaración suscrita tanto por la persona calificada responsable de la
construcción de la instalación eléctrica, como por el propietario de la misma.

Esta declaración de cumplimiento del reglamento, expedida por el interventor
o la persona calificada que construyó la instalación, lo hace responsable
de los riesgos que en la instalación se presenten.
El hecho de declarar el cumplimiento del reglamento sin el uso de los productos
certificados, le puede acarrear sanciones civiles y penales por falsa declaración, y sanciones
disciplinarias por faltas a la ética profesional

INSTALACIONES 21

CERTIFICACIÓN DE LA CONFORMIDAD DE
LA INSTALACIÓN ELÉCTRICA

Terminado el periodo de transitoriedad, todas las instalaciones eléctricas objeto del RETIE deben contar con el
certificado de conformidad con dicho Reglamento, el cual consta de lo siguiente:

Una declaración expedida y firmada por la persona calificada que construyó la instalación eléctrica donde conste
eléctrica,
que la instalación cumple los requisitos establecidos en el RETIE (ver formato).

Esta declaración debe estar avalada mediante el dictamen de inspección emitido por un organismo de inspección
acreditado por la Superintendencia de Industria y Comercio donde conste que, inspeccionada y verificada la instalación
acreditado Comercio
eléctrica, se demostró el cumplimiento de los requisitos que le aplican establecidos en el RETIE (ver formato.)

Se exceptúan de este procedimiento las guarniciones militares y de policía, y en general aquellas que
requieran reserva por seguridad nacional, asi como las instalaciones provisionales, que tendrán un
procedimiento especial.

MINISTERIO DE MINAS Y ENERGÍA

REGLAMENTO TÉCNICO DE INSTALACIONES ELECTRICAS – RETIE –

DECLARACIÓN DE CUMPLIMIENTO

Yo —————————————————————————, mayor de edad y domiciliado en ————
———————————————————, identificado con la CC No. ——————————— expedida
en ————————, en mi condición de ———————————————( Ingeniero, tecnólogo o
técnico), debidamente autorizado por mi matrícula profesional No———————————————
—, expedida por el Consejo Profesional——————————————————————, declaro bajo
la gravedad de juramento, que la instalación eléctrica de propiedad de —————————————
———————————— CC o NIT———————————————, ubicada en la ————————
——————————————————— del Municipio o Distrito de———————————————
—————————— , cuya construcción estuvo bajo mi responsabilidad, cumple con todos y cada
uno de los requisitos que le aplican establecidos en el Reglamento Técnico de Instalaciones
Eléctricas RETIE, que atendí los lineamientos del diseño—————————————————
efectuado por —————————————————————— el Ingeniero ————————————
—————, con matricula profesional No. —————————————————————, que usé los
materiales certificados como lo exige el RETIE, que como constancia de esto anexo copia de los
certificados.

Que el alcance de la instalación eléctrica que declaro haber construido, es el expresado en el
plano eléctrico anexo.

En constancia se firma en ———————————————————— a los ————————días
del mes de——————————— de ————————

—————————————————————————————————————
Firma y C.C.

INSTALACIONES

Todas las instalaciones de uso final de la electricidad deben contar con el dictamen de inspección y verificación del
RETIE,
cumplimiento del RETIE expedida por un organismo de inspección acreditado por la Superintendencia de Industria
y Comercio SIC. El formato debe ser el siguiente:

INSTALACIONES 23

REVISIÓN DE LAS INSTALACIONES ELÉCTRICAS

En todas las instalaciones eléctricas de uso final objeto de este reglamento, se
verificará el cumplimiento del RETIE en forma periódica. Las revisiones se harán
máximo cada 5 años para instalaciones hospitalarias y 10 años para las demás.

En caso que la instalación presente alto riesgo para la salud o la vida de las
personas, se debe dar aviso inmediato al operador de red, con el propósito
que se desenergice la instalación comprometida. Antes y después de la
desenergización se deben tomar las medidas necesarias para evitar un
accidente.

Si el propietario de cualquier tipo de instalación eléctrica no corrige la condición de alto riesgo, quienes se consideren
afectados podrán adelantar las acciones judiciales que sean del caso y /o comunicar del hecho a las autoridades
judiciales y administrativas competentes.

Cuando se realicen modificaciones a la instalación destinadas al uso final de la electricidad, el propietario o administrador
del inmueble donde esté la instalación debe velar porque las modificaciones las hagan personas calificadas y
documentar las modificaciones, dejando disponibles los documentos que muestren tales modificaciones.

Si las modificaciones comprometen más del 50% de la instalación, se considera una nueva instalación y debe
certificar el cumplimiento del RETIE.

RÉGIMEN SANCIONATORIO POR INCUMPLIMIENTO

Sin perjuicio de la responsabilidad civil o penal a que haya lugar, el
incumplimiento de los requisitos establecidos en el RETIE se sancionará según
lo establecido en la Legislación Colombiana vigente, así:

• Las Empresas de Servicios Públicos por el Régimen establecido en la Ley 142 de 1994, demás normas que la
modifiquen, aclaren, o sustituyan y demás disposiciones legales aplicables.

• Las personas calificadas, por las leyes que reglamentan el ejercicio profesional (Ley 842 de 2003 ) y demás
disposiciones legales aplicables.

• Los usuarios de conformidad con lo establecido en el Decreto 1842 de 1992 “Estatuto Nacional de
Usuarios de los servicios públicos domiciliarios”, Ley 142 de 1994, Resolución CREG 108 de 1997 y demás
normatividad aplicable.

• Los productores, comercializadores, proveedores e importadores, por el Decreto 3466 de 1982, Ley 446 de
1998 y demás disposiciones legales aplicables.

• Los Organismos Acreditados por lo dispuesto en los Decretos 2153 de 1992 y 2269 de 1993 y demás
disposiciones legales aplicables y normas que lo modifiquen, adicionen o sustituyan.

INSTALACIONES

retie

Más contenido relacionado

La actualidad más candente (20)

Destacado (20)

Similar a retie (20)

Último (20)

retie
