RETIE Resolución 180398 de 2004 y Anexo 2013

MINISTERIO DE MINAS Y ENERGIA
República de Colombia
RESOLUCIÓN NÚMERO 18 0398 DE 2004
( ABRIL 7 )
Por la cual se expide el Reglamento Técnico de Instalaciones Eléctricas – RETIE, que fija las
condiciones técnicas que garanticen la seguridad en los procesos de Generación, Transmisión,
Transformación, Distribución y Utilización de la energía eléctrica en la República de Colombia y se
dictan otras disposiciones
El Ministro de Minas y Energía en ejercicio de sus facultades legales, en especial de las que le confiere el
Numeral 4°, Artículo 3°, Capítulo 2° del Decreto Presidencial 070 del 17 de enero del 2001.
CONSIDERANDO:
Que según lo dispuesto en el Literal c; del Artículo 4 de la Ley 143 de 1994, el Estado en relación con el
servicio de electricidad deberá mantener y operar sus instalaciones preservando la integridad de las personas,
de los bienes y del medio ambiente y manteniendo los niveles de calidad y seguridad establecidos. Según el
parágrafo del citado artículo los agentes económicos que participen en actividades de electricidad, deben
sujetarse al cumplimiento de este objetivo.
Que de conformidad con lo dispuesto en el Párrafo Primero del Artículo 6 de la Ley 143 de 1994, las
actividades relacionadas con el servicio de electricidad se regirán por principios de eficiencia, calidad,
continuidad, adaptabilidad, neutralidad, solidaridad y equidad.
Que mediante la Ley 170 de 1994, se aprobó la adhesión de Colombia al Acuerdo de la Organización Mundial
del Comercio.
Que Colombia aprobó mediante la Ley 172 de 1994, el tratado de Libre Comercio con los Gobiernos de
Estados Unidos Mexicanos y con la República de Venezuela.
Que estos tratados, entre otros aspectos, contemplan el Acuerdo sobre Obstáculos al Comercio que exige la
eliminación de cualquier norma o reglamento técnico de carácter obligatorio, que sin defender intereses
legítimos de País se pueda constituir en obstáculo al libre comercio y establece un plazo para la eliminación de
la obligatoriedad de las normas técnicas.
Que los reglamentos técnicos se establecen para garantizar la seguridad nacional, la protección de la salud o
seguridad humana, de la vida o la salud animal o vegetal, o del medio ambiente y la prevención de prácticas
que puedan inducir a error a los consumidores.
Que es necesario asegurar la calidad de las instalaciones y productos que las empresas utilizan para la
correcta prestación de sus servicios, ya sean de origen nacional o provenientes de otro país.
Que mediante el Artículo 3 del Decreto 2522 de 2000, se instruyó a la Superintendencia de Industria y
Comercio para que con base en el Decreto 1112 de 1996, señalara los criterios y las condiciones formales y
materiales que deben cumplirse para la expedición de los reglamentos técnicos, por parte de las entidades
competentes.

RESOLUCION No. 18 0398 DE 7 de Abril de 2004 Hoja No. 2 de 3
Continuación de la Resolución “Por la cual se expide el Reglamento Técnico de Instalaciones Eléctricas – RETIE, que
fija las condiciones técnicas que garanticen la seguridad en los procesos de Generación, Transmisión, Transformación,
Distribución y Utilización de la energía eléctrica en la República de Colombia y se dictan otras disposiciones
Que la Superintendencia de Industria y Comercio, en cumplimiento del Decreto 2522 de diciembre 4 de 2000,
el 2 de febrero de 2001 expidió la Resolución 03742, señalando los criterios y condiciones que deben
cumplirse para la expedición de un reglamento técnico de carácter obligatorio, cuyo propósito sea el de
establecer las características de un producto, servicio o los procesos y métodos de producción.
Que el Decreto 2522 del 4 de diciembre de 2000 facultó al Ministerio de Desarrollo Económico para eliminar
las resoluciones expedidas por el Consejo Nacional de Normas y Calidades, por medio de las cuales se
establece la obligatoriedad de algunas normas y señaló como máximo plazo para la eliminación, el 31 de
diciembre del 2001. En cumplimiento de este mandato, el Ministerio de Desarrollo Económico ya eliminó la
obligatoriedad de algunas normas relacionadas con el Sector de Minas y Energía.
Que el Artículo 7 del Decreto 2269 de 1993, dispone que los productos o servicios sometidos al cumplimiento
de una Norma Técnica Colombiana Obligatoria o un reglamento técnico, deben cumplir con estos
independientemente que se produzcan en Colombia o se importen. Los productos importados, para ser
comercializados en Colombia, deben cumplir adicionalmente con las normas técnicas o reglamentos
obligatorios del país de origen.
Que la Decisión 562 de la Comunidad Andina de Naciones, estableció directrices para la elaboración,
adopción y aplicación de reglamentos técnicos en los Países miembros de la Comunidad Andina y a nivel
comunitario.
Que de acuerdo con lo previsto en el Artículo 78 de la Constitución Política de Colombia: “… Serán
responsables, de acuerdo con la ley, quienes en la producción y en la comercialización de bienes y servicios,
atenten contra la salud, la seguridad y el adecuado aprovisionamiento a consumidores y usuarios….”.
Que la normalización constituye herramienta esencial para el desarrollo de la economía, dado que propicia la
mejora progresiva de la calidad de los bienes y servicios que se intercambian en el comercio internacional.
Que con el propósito de prevenir riesgos para la vida, la salud y eliminar prácticas que puedan inducir a error a
los consumidores, el Ministerio de Minas y Energía inició el proceso de elaboración del Reglamento Técnico de
Instalaciones Eléctricas (RETIE).
Que una vez surtidos los trámites de notificación del presente Reglamento Técnico conforme con lo dispuesto
en el Decreto 1112 de 1996, en la Decisión 419 de la Comunidad Andina y en las Leyes 170 y 172 de 1994;
ante la Organización Mundial del Comercio, ante la Comunidad Andina y ante el Tratado de Libre Comercio
entre los Gobiernos de los Estados Unidos Mexicanos, la República de Venezuela y la República de Colombia,
respectivamente; no se produjeron observaciones a su contenido y alcance.
Con base en lo expuesto,
RESUELVE:
ARTICULO PRIMERO: Expedir el Reglamento Técnico de Instalaciones Eléctricas aplicado a los procesos de
Generación, Transmisión, Transformación, Distribución y Utilización de la energía eléctrica en todo el territorio
de la República de Colombia, sus aguas territoriales y su plataforma continental, el cual se encuentra
contenido en el Anexo General de la presente Resolución y consta de ciento diecinueve (119) folios. Además
del Anexo General, forma parte integral de este acto administrativo, como Anexo Número Dos, el texto
correspondiente a los siete primeros capítulos de la norma NTC 2050 “Código Eléctrico Colombiano” primera
actualización del 25 de noviembre de 1998.

RESOLUCION No. 18 0398 DE 7 de Abril de 2004 Hoja No. 3 de 3
Continuación de la Resolución “Por la cual se expide el Reglamento Técnico de Instalaciones Eléctricas – RETIE, que
fija las condiciones técnicas que garanticen la seguridad en los procesos de Generación, Transmisión, Transformación,
Distribución y Utilización de la energía eléctrica en la República de Colombia y se dictan otras disposiciones
ARTÍCULO SEGUNDO. VIGENCIA: El presente Reglamento Técnico tendrá una vigencia de tres (3) años,
los cuales se contarán seis meses después de su publicación en el Diario Oficial, de acuerdo con lo dispuesto
en el Numeral 5 del Artículo 9 de la Decisión 562 de la CAN.
ARTÍCULO TERCERO. REVISIÓN Y ACTUALIZACIÓN DEL REGLAMENTO TÉCNICO: El presente
Reglamento Técnico podrá ser revisado en cualquier tiempo durante su vigencia por el Ministerio de Minas y
Energía a través de la Dirección de Energía. Si en la revisión se determina que resulta innecesaria la
modificación al Reglamento Técnico, se entenderá renovado automáticamente el término de la vigencia de
esta Resolución.
ARTÍCULO CUARTO. DEROGATORIA: La presente Resolución deroga las disposiciones que le sean
contrarias.
PUBLÍQUESE Y CÚMPLASE
Dada en Bogotá D.C., a los
LUIS ERNESTO MEJIA CASTRO
Ministro de Minas y Energía

MINISTERIO DE MINAS Y ENERGÍA
REGLAMENTO TÉCNICO DE INSTALACIONES ELÉCTRICAS (RETIE)
ANEXO GENERAL
CONTENIDO
INTRODUCCIÓN ...................................................................................................................................................5
CAPÍTULO I............................................................................................................................................................6
DISPOSICIONES GENERALES...........................................................................................................................6
Artículo 1º. OBJETO ................................................................................................................................................6
Artículo 2º. CAMPO DE APLICACIÓN...................................................................................................................7
Artículo 3º. DEFINICIONES.....................................................................................................................................8
Artículo 4º. ABREVIATURAS, ACRÓNIMOS Y SIGLAS..................................................................................19
Artículo 5º. ANÁLISIS DE RIESGOS ELÉCTRICOS..........................................................................................20
1. Evaluación del Nivel de riesgo .........................................................................................................................21
2. Riesgos eléctricos más comunes.......................................................................................................................22
3. Situaciones de alto riesgo..................................................................................................................................24
Artículo 6º. ANÁLISIS DE COMPATIBILIDAD ELECTROMAGNÉTICA.......................................................24
Artículo 7º. PROGRAMA DE SALUD OCUPACIONAL.....................................................................................25
CAPÍTULO II ........................................................................................................................................................27
REQUISITOS TÉCNICOS ESENCIALES.........................................................................................................27
Artículo 8º. CLASIFICACIÓN DE LOS NIVELES DE TENSIÓN EN CORRIENTE ALTERNA .....................28
Artículo 9º. SISTEMA DE UNIDADES ................................................................................................................28
Artículo 10º. SIMBOLOGÍA GENERAL...............................................................................................................29
Artículo 11º. SEÑALIZACIÓN DE SEGURIDAD................................................................................................31
Artículo 12º. COMUNICACIONES POR RADIO.................................................................................................34
Artículo 13º. DISTANCIAS DE SEGURIDAD .....................................................................................................34
1. Distancias mínimas de seguridad en cruces de líneas.......................................................................................40
2. Distancias mínimas entre conductores en la misma estructura. ........................................................................40
Artículo 14º. CAMPOS ELECTROMAGNÉTICOS..............................................................................................41
Artículo 15º. PUESTAS A TIERRA.......................................................................................................................42
1. Diseño. ............................................................................................................................................................43
2. Requisitos Generales.........................................................................................................................................44
3. Materiales .........................................................................................................................................................46
3.1. Electrodos de puesta a tierra. ............................................................................................................................46
3.2. Conductor del electrodo de puesta a tierra........................................................................................................47
3.3. Conductor de puesta a tierra de equipos. ..........................................................................................................47
4. Valores de resistencia de puesta a tierra ...........................................................................................................48
5. Mediciones........................................................................................................................................................48
5.1. Medición de resistividad aparente.....................................................................................................................48
5.2. Medición de resistencia de puesta a tierra.........................................................................................................49
5.3. Medición de tensiones de paso y contacto........................................................................................................50
6. Puestas a tierra temporales................................................................................................................................50
Artículo 16º. ILUMINACIÓN................................................................................................................................51
1. Diseño ............................................................................................................................................................51
2. Instalación.........................................................................................................................................................51
Artículo 17º. REQUISITOS DE PRODUCTOS.....................................................................................................54
1. Alambres y Cables............................................................................................................................................54
1.1. Rotulado............................................................................................................................................................61
2. Bombilla Incandescente y portalámparas..........................................................................................................61
3. Cercas Eléctricas...............................................................................................................................................63
3.1. Controlador.......................................................................................................................................................63
REPÚBLICA DE COLOMBIA

RESOLUCIÓN No. 18 0398 DE 7 de abril de 2004 HOJA No. 2 de 119
Por la cual se expide el Reglamento Técnico de Instalaciones Eléctricas – RETIE
3.2. Requisitos de Instalación ..................................................................................................................................63
3.3. Rotulado............................................................................................................................................................64
4. Cintas aislantes .................................................................................................................................................64
4.1. Condiciones generales ......................................................................................................................................64
4.2. Rotulado............................................................................................................................................................65
5. Clavijas y Tomacorrientes ................................................................................................................................65
6. Dispositivos de Protección contra Sobretensiones (DPS).................................................................................66
7. Interruptores de baja tensión.............................................................................................................................67
7.1. Interruptores manuales......................................................................................................................................67
7.2. Interruptores automáticos..................................................................................................................................68
7.2.1. Requisitos generales ...........................................................................................................................68
7.2.2. Diseño mecánico.................................................................................................................................69
7.2.3. Rotulado .............................................................................................................................................70
8. Motores y Generadores.....................................................................................................................................70
9. Tableros Eléctricos ...........................................................................................................................................72
9.1. Partes conductoras de corriente.........................................................................................................................72
9.2. Terminales de alambrado..................................................................................................................................73
9.3. Rotulado e Instructivos. ....................................................................................................................................73
10. Transformadores de distribución y de potencia ................................................................................................74
11. Tubería para instalaciones eléctricas.................................................................................................................76
CAPÍTULO III.......................................................................................................................................................77
REQUISITOS ESPECÍFICOS PARA EL PROCESO DE GENERACIÓN....................................................77
Artículo 18º. EDIFICACIONES.............................................................................................................................77
CAPÍTULO IV.......................................................................................................................................................79
REQUISITOS ESPECÍFICOS PARA EL PROCESO DE TRANSMISIÓN...................................................79
Artículo 22º. ZONAS DE SERVIDUMBRE..........................................................................................................79
Artículo 23º. AISLAMIENTO................................................................................................................................80
Artículo 24º. SEÑALES DE AERONAVEGACIÓN.............................................................................................81
Artículo 26º. HERRAJES .......................................................................................................................................81
Artículo 27º. AISLADORES ..................................................................................................................................82
Artículo 28º. APOYOS O ESTRUCTURAS..........................................................................................................82
1. Torres de suspensión.........................................................................................................................................82
1.1. Condición normal .............................................................................................................................................82
1.2. Condición anormal............................................................................................................................................83
2. Torres de retención ...........................................................................................................................................83
3. Torres de terminales..........................................................................................................................................83
Artículo 29º. MÉTODOS DE TRABAJO EN TENSIÓN ......................................................................................84
1. Verificación en el lugar de trabajo....................................................................................................................84
2. Procedimientos de ejecución.............................................................................................................................84
CAPÍTULO V.........................................................................................................................................................87
REQUISITOS ESPECÍFICOS PARA EL PROCESO DE TRANSFORMACIÓN ........................................87
Artículo 30º. DISPOSICIONES GENERALES......................................................................................................87
Artículo 31º. SALAS DE OPERACIONES, MANDO Y CONTROL ...................................................................87
CAPÍTULO VI.......................................................................................................................................................90
REQUISITOS ESPECÍFICOS PARA EL PROCESO DE DISTRIBUCIÓN..................................................90
Artículo 36º. HERRAJES .......................................................................................................................................91
Artículo 37º. AISLADORES ..................................................................................................................................92
Artículo 38º. REGLAS BÁSICAS DE TRABAJO.................................................................................................92
1. Maniobras .........................................................................................................................................................93
2. Verificación en el lugar de trabajo....................................................................................................................93
3. Señalización del área de trabajo........................................................................................................................93
4. Escalamiento de postes y protección contra caídas...........................................................................................93

5. Reglas de oro de la seguridad. ..........................................................................................................................94
6. Trabajos cerca de circuitos aéreos energizados.................................................................................................94
7. Subestaciones de media tensión tipo interior....................................................................................................95
8. Cables subterráneos ..........................................................................................................................................96
9. Trabajos en condiciones de riesgo ....................................................................................................................97
10. Apertura de transformadores de corriente.........................................................................................................98
Artículo 39º. CARTILLA DE SEGURIDAD PARA EL USUARIO. ....................................................................98
CAPÍTULO VII .....................................................................................................................................................99
REQUISITOS ESPECÍFICOS PARA EL PROCESO DE UTILIZACIÓN ....................................................99
Artículo 40º. REQUISITOS PARA INSTALACIONES DOMICILIARIAS.........................................................99
Artículo 41º. REQUISITOS PARA INSTALACIONES HOSPITALARIAS......................................................102
Artículo 42º. REQUISITOS DE PROTECCIÓN CONTRA RAYOS..................................................................104
Artículo 43º. MANTENIMIENTO DE LAS INSTALACIONES ........................................................................106
CAPÍTULO VIII..................................................................................................................................................107
PROHIBICIONES...............................................................................................................................................107
Artículo 44º. RESIDUOS NUCLEARES Y DESECHOS TÓXICOS..................................................................107
CAPÍTULO IX.....................................................................................................................................................108
DISPOSICIONES TRANSITORIAS.................................................................................................................108
Artículo 45º. DISPOSICIONES TRANSITORIAS..............................................................................................108
CAPÍTULO X.......................................................................................................................................................109
VIGILANCIA Y CONTROL..............................................................................................................................109
Artículo 46º. ENTIDADES DE VIGILANCIA....................................................................................................109
Artículo 47º. EVALUACION DE CONFORMIDAD ..........................................................................................109
1. Certificación de conformidad de productos....................................................................................................109
2. Certificación de conformidad para importación de productos de uso directo y exclusivo del importador .....110
3. Principales regulaciones para el trámite..........................................................................................................111
4. Acreditación....................................................................................................................................................111
5. Organismos de certificación............................................................................................................................111
6. Laboratorios de pruebas y ensayos .................................................................................................................111
7. Rotulado..........................................................................................................................................................112
8. Inspección y certificación de conformidad de instalaciones...........................................................................112
CAPÍTULO XI.....................................................................................................................................................116
REVISIÓN Y ACTUALIZACIÓN.....................................................................................................................116
Artículo 48º. REVISIÓN Y ACTUALIZACIÓN. ................................................................................................116
CAPÍTULO XII ...................................................................................................................................................117
RÉGIMEN SANCIONATORIO.........................................................................................................................117
Artículo 49º. REGIMEN SANCIONATORIO. ....................................................................................................117
Artículo 50º. INFRACCIONES............................................................................................................................118
1. Son infracciones leves.....................................................................................................................................118
2. Son infracciones graves. .................................................................................................................................118
3. Son infracciones gravísimas: ..........................................................................................................................118
Artículo 51º. SANCIONES...................................................................................................................................119
FIGURAS
Figura 1. Zonas de tiempo/corriente de los efectos de las corrientes alternas de 15 Hz a 100 Hz....................... 21
Figura 2. Matriz de riesgo.................................................................................................................................... 22
Figura 3. Estructura de la CEM ........................................................................................................................... 25
Figura 4. Símbolo de riesgo eléctrico No. 56 IEC 60417-1................................................................................. 33
Figura 5. Distancias de seguridad en zonas con construcciones.......................................................................... 36
Figura 6. Distancias “d” y “d1” en cruce y recorridos de vías............................................................................. 37
Figura 7. Distancia “e” en cruces con ferrocarriles sin electrificar...................................................................... 38
Figura 8. Distancia “f” en cruces con ferrocarriles electrificados........................................................................ 39
Figura 9. Distancia “g” en cruces con ríos, cauces de agua, canales navegables................................................. 39
Figura 10. Sistemas con Puestas a tierra dedicadas e interconectadas................................................................. 45
Figura 11. Una sola puesta a tierra para todas las necesidades (prohibido)......................................................... 45
Figura 12. Puestas a tierra separadas o independientes (prohibido)..................................................................... 45
Figura 13. Esquema de medición de resistividad aparente. ................................................................................. 49
Figura 14. Esquema de medición de resistencia de puesta a tierra. ..................................................................... 49
Figura 15. Montajes típicos de puestas a tierra temporales.................................................................................. 51
Figura 16. Posición de la camisa roscada del portalámpara. Las dimensiones están en mm. ............................. 61
Figura 17. Dimensiones del casquillo de una bombilla en mm............................................................................ 62
Figura 18. Montaje de los DPS............................................................................................................................ 67
Figura 19. Ancho de la zona de servidumbre....................................................................................................... 80

Figura 20. Zona de seguridad............................................................................................................................... 88
Figura 21. Distancias de seguridad contra contactos directos.............................................................................. 89
TABLAS
Tabla 1. Posición arancelaria de productos............................................................................................................ 8
Tabla 2. Organismos de Normalización............................................................................................................... 19
Tabla 3. Acrónimos, siglas y abreviaturas de común utilización......................................................................... 20
Tabla 4. Porcentaje de personas que se protegen según la corriente de disparo. ................................................. 20
Tabla 5. Relación entre energía específica y efectos fisiológicos........................................................................ 20
Tabla 6. Riesgos eléctricos comunes. .................................................................................................................. 24
Tabla 7. Simbología de magnitudes y unidades utilizadas en electrotecnia......................................................... 29
Tabla 8. Principales símbolos gráficos ................................................................................................................ 30
Tabla 9. Dimensiones típicas de las señales en milímetros.................................................................................. 31
Tabla 10. Colores de las señales y su significado ................................................................................................ 31
Tabla 11. Principales señales de seguridad.......................................................................................................... 32
Tabla 12. Dimensiones del símbolo de riesgo eléctrico....................................................................................... 33
Tabla 13. Código de Colores para conductores ................................................................................................... 33
Tabla 14. Código Q.............................................................................................................................................. 34
Tabla 15. Distancias mínimas de seguridad en zonas con construcciones........................................................... 36
Tabla 16. Distancias mínimas de seguridad para diferentes lugares y situaciones. ............................................. 37
Tabla 17. Distancias verticales mínimas en vanos con cruce de líneas................................................................ 40
Tabla 18. Distancia horizontal entre conductores soportados en la misma estructura de apoyo.......................... 40
Tabla 19. Distancia vertical en metros entre conductores sobre la misma estructura.......................................... 41
Tabla 20. Valores límites de campos electromagnéticos para baja frecuencia. ................................................... 42
Tabla 21. Valores máximos de tensión de contacto............................................................................................. 43
Tabla 22. Requisitos para electrodos de puesta a tierra. ...................................................................................... 46
Tabla 23. Constantes de materiales...................................................................................................................... 47
Tabla 24. Valores máximos de resistencia de puesta a tierra............................................................................... 48
Tabla 25. Niveles típicos de iluminancia aceptados para diferentes áreas, tareas o actividades.......................... 53
Tabla 26. Requisitos para alambre de cobre suave .............................................................................................. 55
Tabla 27. Requisitos para cables de cobre suave. ................................................................................................ 55
Tabla 28. Requisitos para cables de Aluminio - AAC......................................................................................... 56
Tabla 29. Requisitos para cables de aluminio con refuerzo de acero – ACSR .................................................... 57
Tabla 30. Requisitos para cables de aleaciones de Aluminio Clase A y AA - AAAC......................................... 58
Tabla 31. Requisitos para alambres y cables aislados.......................................................................................... 59
Tabla 32. Requisitos Clase 1: Alambres. ............................................................................................................. 60
Tabla 33. Requisitos Clase 2: Cables................................................................................................................... 60
Tabla 34. Flujo luminoso nominal normal para bombillas incandescentes (lúmenes)......................................... 62
Tabla 35. Distancias mínimas de seguridad de cercas eléctricas a circuitos de distribución ............................... 64
Tabla 36. Distancias de aislamiento para interruptores manuales........................................................................ 68
Tabla 37. Barrajes de tierra - Transformadores. ................................................................................................. 74
Tabla 38. Ancho de la zona de servidumbre........................................................................................................ 80
Tabla 39. Diámetro mínimo de las balizas según nivel de tensión. ..................................................................... 81
Tabla 40. Distancias de aproximación en trabajos a distancia............................................................................. 86
Tabla 41. Distancias de seguridad para la figura 20. ........................................................................................... 88
Tabla 42. Distancias mínimas de seguridad para trabajar con líneas energizadas ............................................... 92
Tabla 43. Distancias mínimas de seguridad para personal no especialista .......................................................... 93
Tabla 44. Lista de verificación, trabajos en condiciones de riesgo...................................................................... 97
Tabla 45. Límites de temperatura – Equipo eléctrico. ....................................................................................... 101
Tabla 46. Características de los terminales de captación................................................................................... 105
Tabla 47. Requerimientos para las bajantes....................................................................................................... 105
Tabla 48. Nombres comerciales de PCB ........................................................................................................... 107

ANEXO GENERAL
INTRODUCCIÓN
Se tiene un NUEVO ORDEN en el comercio mundial y como consecuencia directa un nuevo
marco en temas de reglamentación; términos como homologación y Normas Técnicas
Colombianas Oficiales Obligatorias (NTCOO) ya perdieron su vigencia, ahora el esquema se
basa en Reglamentos Técnicos de carácter obligatorio, Normas Técnicas de carácter
voluntario y en que cada país es autónomo para defender los objetivos legítimos.
La dependencia y el aumento progresivo del consumo de la electricidad en la vida actual,
obliga a establecer unas exigencias y especificaciones que garanticen la seguridad de las
personas con base en el buen funcionamiento de las instalaciones, la fiabilidad y calidad de
los productos, la compatibilidad de los equipos y su adecuada utilización y mantenimiento.
En cumplimiento del Artículo 2° de la Constitución Nacional, les corresponde a las
autoridades de la República proteger a todas las personas residentes en Colombia en su
vida, honra y bienes. En tal sentido el Ministerio de Minas y Energía como máxima
autoridad en materia energética, debe adoptar las normas y reglamentos técnicos orientados
a garantizar la protección de la vida de las personas contra los riesgos que puedan provenir
de los bienes y servicios relacionados con el sector a su cargo.
El Ministerio de Minas y Energía, con el fin de facilitar la adaptación de las normas técnicas,
en referencia, al futuro progreso tecnológico, incluye en el presente Reglamento Técnico las
prescripciones de carácter general, donde se establecen los requisitos mínimos que
garanticen los objetivos legítimos.
Para ello se han reunido en este Reglamento Técnico los preceptos esenciales, que por ser
una garantía de seguridad frente a riesgos eléctricos, definen el ámbito de aplicación y las
características básicas de las instalaciones eléctricas y algunos requisitos que pueden incidir
en las relaciones entre las empresas de servicios públicos y los usuarios, con especial
enfoque en los problemas de la seguridad de estos últimos y los aspectos que se refieren a
la intervención del Gobierno en caso de infracciones y al procedimiento aplicable en cada
caso. Se espera que dichos preceptos sean aplicados con ética por todos los profesionales
de la electrotecnia en Colombia, como parámetros básicos o mínimos. Quienes ejercen con
profesionalismo, saben que pueden seguir aplicando las normas técnicas, porque con ello
lograrán óptimos niveles de seguridad y calidad.
Para efectos del presente Reglamento, las palabras deber y tener, como verbos y sus
conjugaciones, deben entenderse como “estar obligado”.
El objeto fundamental de este Reglamento es establecer medidas que garanticen la
seguridad de las personas, de la vida animal y vegetal y de la preservación del medio
ambiente; previniendo, minimizando o eliminando los riesgos de origen eléctrico. Estas
prescripciones parten de que se cumplan los requisitos civiles, mecánicos y de fabricación de
equipos.
Las normas técnicas deben servir para concretar y ampliar el alcance del Reglamento
Técnico para Instalaciones Eléctricas.
El Ministerio de Minas y Energía espera y confía que este documento estará en la biblioteca
de todos los ingenieros y técnicos electricistas del país, no solamente como un mandato a
cumplir, sino como una buena fuente de consulta permanente.

CAPÍTULO I
DISPOSICIONES GENERALES
Artículo 1º. OBJETO
El objeto fundamental de este Reglamento es establecer medidas que garanticen la
seguridad de las personas, de la vida animal y vegetal y de la preservación del medio
ambiente; previniendo, minimizando o eliminando los riesgos de origen eléctrico. Estas
prescripciones parten de que se cumplan los requisitos civiles, mecánicos y de fabricación de
equipos.
Establece las exigencias y especificaciones que garanticen la seguridad con base en el buen
funcionamiento de las instalaciones, la confiabilidad, calidad y adecuada utilización de los
productos, es decir, fija los parámetros mínimos de seguridad para las instalaciones
eléctricas.
Igualmente, es un instrumento técnico-legal para Colombia, que sin crear obstáculos
innecesarios al comercio o al ejercicio de la libre empresa, permite garantizar que las
instalaciones, equipos y productos usados en la generación, transmisión, transformación,
distribución y utilización de la energía eléctrica, cumplan con los siguientes objetivos
legítimos:
a) La protección de la vida y la salud humana.
b) La protección de la vida animal o vegetal.
c) La preservación del medio ambiente.
d) La prevención de prácticas que puedan inducir a error al usuario.
Para cumplir estos objetivos legítimos, el presente Reglamento Técnico se basó en los
siguientes objetivos específicos:
a) Fijar las condiciones para evitar accidentes por contactos eléctricos directos e indirectos.
b) Establecer las condiciones para prevenir incendios causados por electricidad.
c) Fijar las condiciones para evitar quema de árboles causada por acercamiento a líneas de
energía.
d) Establecer las condiciones para evitar muerte de animales causada por cercas eléctricas.
e) Establecer las condiciones para evitar daños debidos a sobrecorrientes y sobretensiones.
f) Adoptar los símbolos de tipo verbal y gráfico que deben utilizar los profesionales que
ejercen la electrotecnia.
g) Minimizar las deficiencias en las instalaciones eléctricas.
h) Establecer claramente los requisitos y responsabilidades que deben cumplir los
diseñadores, constructores, operadores, propietarios y usuarios de instalaciones
eléctricas, además de los fabricantes, distribuidores o importadores de materiales o
equipos.
i) Unificar las características esenciales de seguridad de productos eléctricos de más
utilización, para asegurar mayor confiabilidad en su funcionamiento.

j) Prevenir los actos que puedan inducir a error a los usuarios, tales como la utilización o
difusión de indicaciones incorrectas o falsas o la omisión de datos verdaderos que no
cumplen las exigencias del presente Reglamento.
k) Exigir confiabilidad y compatibilidad de los productos y equipos eléctricos mencionados
expresamente.
Artículo 2º. CAMPO DE APLICACIÓN
El presente Reglamento debe ser aplicado a toda nueva instalación o ampliación, a
partir de su entrada en vigencia, en los procesos de Generación, Transmisión,
Transformación, Distribución y Utilización de la energía eléctrica.
Los requisitos y prescripciones técnicas de este Reglamento serán de obligatorio
cumplimiento en Colombia, en todas las instalaciones de corriente alterna o continua,
públicas o privadas, con valor de tensión nominal mayor o igual a 25 V y menor o igual a
500 kV de corriente alterna (c.a.), con frecuencia de servicio nominal inferior a 1000 Hz y
mayor o igual a 50 V en corriente continua (c.c.), que se construyan a partir de su entrada
en vigencia. También serán exigibles donde se tengan plantas para el consumo propio,
siempre que las características de la tensión utilizada correspondan a los límites
determinados en éste.
A efectos de este Reglamento se consideran incluidas las instalaciones eléctricas, sistemas,
componentes, equipos, máquinas y circuitos de trabajo, que se utilicen para la generación,
transmisión, transformación, distribución y utilización de la energía eléctrica o para la
realización de cualquier otra transformación energética con intervención de la energía
eléctrica y dentro de los límites que se establecen aquí. Los requerimientos no se enfocan
en las obras civiles ni requerimientos mecánicos, aunque se exigen algunos parámetros
mecánicos, por su gran importancia para la seguridad.
Este Reglamento se aplica a todas las personas naturales o jurídicas nacionales o
extranjeras, contratistas u operadores, a que hace mención el artículo 14.25 (servicio
público domiciliario de energía eléctrica) y 14.2 (actividad complementaria de un servicio
público) de la Ley 142 de 1994, y en especial a los que están organizados en alguna de las
formas dispuestas por el Título I de la misma Ley. También se aplica a los productores
independientes, en los términos de la Ley 689 de 2001 (productor marginal, independiente o
para uso particular) y 14.16 (red interna) de la Ley 142 de 1994; y a los suscriptores y
usuarios como están definidos en los artículos 14.31 y 14.33.
Aplica a los profesionales que cubre la Ley 51 de 1986, a los tecnólogos que cubre la Ley
392 de 1997 y a los técnicos electricistas que cubre la Ley 19 de 1990.
Igualmente aplica a productores, importadores y comercializadores de los siguientes
productos de mayor utilización en las instalaciones eléctricas:
PRODUCTO POSICIÓN
ARANCELARIA
Aisladores eléctricos de vidrio
Aisladores eléctricos de cerámica
Demás aisladores eléctricos
85.46.10.00.00
85.46.20.00.00
85.46.90.00.00
Alambre de cobre sin aislar de diámetro > a 6 mm.
Alambre de cobre sin aislar de diámetro > a 6 mm.
74.08.11.00.00
74.08.19.00.00
Alambres de aluminio sin aislar 76.14.90.00.00
Balizas plásticas utilizadas como señales de aeronavegación
Balizas de aluminio utilizadas como señales de aeronavegación
39.26.90.90.90
76.16.99.90.00
Bombillas incandescentes de < de 200 W. 85.39.22.90.00
Cables de aluminio sin aislar
Cables de aluminio aislados
Cables de aluminio con alma de acero
76.14.90.00.00
85.44.59.90.00
76.14.10.00.00
Cables de cobre sin aislar
Cables de cobre aislados entre 80 y 1000 V.
74.13.00.00.00
85.44.59.10.00

Cinta aislante 39.19.10.00.00
Clavijas eléctricas para uso general 85.36.69.00.00
Controladores o impulsores para cercas eléctricas 85.43.40.00.00
Dispositivos de protección contra sobretensiones transitorias para menos de 1000 V.
Dispositivos de protección contra sobretensiones transitorias para más de 1000 V. (limitadores
de tensión).
Dispositivos de protección contra sobretensiones transitorias para más de 1000 V.
(amortiguadores de onda).
85.36.30.10.90
85.35.40.10.00
85.35.40.20.00
Electrodos de puesta a tierra en cobre.
Electrodos de puesta a tierra en acero con recubrimiento de cobre.
74.07.10.00.00
73.26.90.00.10
Generadores de corriente alterna de potencia ≤ a 75 kVA (< a 18,5 kVA).
Generadores de corriente alterna de potencia ≤ a 75 kVA (de 18,5 kVA a 30 kVA).
Generadores de corriente alterna de potencia > a 30 kVA pero ≤ a 75 kVA.
Generadores de corriente alterna de potencia > a 75 kVA pero ≤ 375 kVA.
Generadores de corriente alterna de potencia > a 375 kVA pero ≤ 750 kVA.
Generadores de corriente alterna de potencia > a 750 kVA.
85.04.61.10.00
85.04.61.20.00
85.04.61.90.00
85.04.62.00.00
85.04.63.00.00
85.04.64.00.00
Herrajes 73.26.19.00.00
Interruptores automáticos para tensión ≤ a 260 V y capacidad ≤ a 30 A.
Interruptores automáticos para tensión ≤ a 260 V y capacidad > a 30 A.
85.36.10.20.00
85.36.10.90.00
Interruptores manuales de baja tensión 85.36.50.19.00
Motores eléctricos para tensiones nominales > a 25 V. clasificados en la partida 85.01 excepto
los de potencia ≤ a 37,5 W.
85.01.00.00.00
Portalámparas para bombilla incandescente 85.36.61.00.00
Puestas a tierra temporales 85.36.90.90.00
Tomacorrientes para uso general 85.36.69.00.00
Torres de transmisión 73.08.20.00.00
Transformadores de potencia ≤ a 10 kVA (dieléctrico líquido).
Transformadores de potencia > a 10 kVA y ≤ a 650 kVA (dieléctrico líquido).
Transformadores de potencia > a 650 kVA ≤ a 1000 kVA (dieléctrico líquido).
Transformadores de potencia > a 1000 kVA y ≤ a 10000 kVA (dieléctrico líquido).
Transformadores de potencia > 1 kVA y ≤ a 10 kVA (dieléctrico no líquido).
Transformadores de potencia > a 10 kVA y ≤ a 16 kVA (dieléctrico no líquido).
Transformadores de potencia > a 16 kVA pero ≤ a 500 kVA (dieléctrico no líquido).
85.04.21.10.00
85.04.21.90.00
85.04.22.10.00
85.04.22.90.00
85.04.32.10.00
85.04.32.90.00
85.04.33.00.00
85.04.34.10.00
85.04.34.20.00
Tuberías para instalaciones eléctricas de hierro o aleación de hierro 73.04.39.00.00
Tabla 1. Posición arancelaria de productos
Se exceptúan de la aplicación de este Reglamento las instalaciones y equipos para
automóviles, navíos, aeronaves, electrodomésticos, equipos de electromedicina, estaciones
de telecomunicaciones, sistemas de radio y en general todas las instalaciones eléctricas que
en la actualidad o en el futuro se rijan por un reglamento técnico específico. No obstante
estas instalaciones deben garantizar condiciones de seguridad eléctrica basadas en normas
técnicas internacionales o de reconocimiento internacional.
Tampoco se aplicarán sus prescripciones a las instalaciones que utilizan menos de 24 voltios
o denominadas de “muy baja tensión”, como relojes, juguetes y similares, siempre que su
fuente de energía sea autónoma, no alimente a otros equipos y que tales instalaciones sean
absolutamente independientes de las redes de baja tensión.
Las prescripciones técnicas del presente Reglamento serán exigibles en condiciones
normales o nominales de las instalaciones, es decir, no están contemplados los casos de
fuerza mayor o de orden público que alteren las instalaciones. No obstante, el propietario
de la instalación procurará reestablecer las condiciones de seguridad en el menor tiempo
posible.
Artículo 3º. DEFINICIONES
Para todos los efectos del presente Reglamento Técnico se tendrán en cuenta las
definiciones generales que aparecen a continuación. Cuando un término no esté en estas
normas, se recomienda consultar las normas IEC serie 50 ó IEEE 100.

ACABADO BLANCO: Se aplica al bulbo de una
bombilla que ha recibido un tratamiento en la
superficie interior y que le confiere una
coloración blanca y una mayor difusión de la
luz.
ACABADO CLARO: Se aplica al bulbo de una
bombilla incolora y transparente que no ha
recibido tratamiento adicional para cambiar su
apariencia.
ACABADO ESMERILADO: Se aplica al bulbo de
una bombilla que ha recibido un tratamiento en
la superficie interior para lograr una mayor
difusión de luz sin pérdida apreciable de flujo
luminoso.
ACCESIBLE: Que está al alcance de una
persona, sin valerse de medio alguno y sin
barreras físicas de por medio.
ACCIDENTE: Evento no deseado, incluidos los
descuidos y las fallas de equipos, que da por
resultado la muerte, una lesión personal, un
daño a la propiedad o deterioro ambiental.
ACOMETIDA: Derivación de la red local del
servicio respectivo, que llega hasta el registro
de corte del inmueble. En edificios de
propiedad horizontal o condominios, la
acometida llega hasta el registro de corte
general.
ACREDITACIÓN: Procedimiento mediante el
cual se reconoce la competencia técnica y la
idoneidad de organismos de certificación e
inspección, así como laboratorios de ensayo y
de metrología.
ACTO INSEGURO: Violación de una norma de
seguridad ya definida.
AISLAMIENTO FUNCIONAL: Es el necesario
para el funcionamiento normal de un aparato y
la protección contra contactos directos.
AISLADOR: Elemento aislante diseñado de tal
forma que soporte un conductor y lo separe
eléctricamente de otros conductores.
AISLANTE: Material que impide la propagación
de algún fenómeno o agente físico. Material de
tan baja conductividad eléctrica, que puede ser
utilizado como no conductor.
ALAMBRE: Hilo o filamento de metal, trefilado
o laminado, para conducir corriente eléctrica.
ALAMBRE DURO: Aquel que ha sido trefilado
en frío hasta su tamaño final, de manera que
se acerque a la máxima resistencia a la
tracción obtenible.
ALAMBRE SUAVE O BLANDO: Aquel que ha
sido trefilado o laminado hasta su tamaño final
y que luego es recocido para aumentar la
elongación.
AMBIENTE ELECTROMAGNÉTICO: La totalidad
de los fenómenos electromagnéticos existentes
en un sitio dado.
ANÁLISIS DE RIESGOS: Conjunto de técnicas
para definir, clasificar y evaluar los factores de
riesgo y la adopción de las medidas para su
control.
APOYO: Nombre genérico dado al dispositivo
de soporte de conductores y aisladores de las
líneas o redes aéreas. Pueden ser postes,
torres u otro tipo de estructuras.
ARCO ELÉCTRICO: Canal conductivo
ocasionado por el paso de una gran carga
eléctrica, que produce gas caliente de baja
resistencia eléctrica y un haz luminoso.
ASKAREL: Ver PCB
AVISO DE SEGURIDAD: Advertencia de
prevención o actuación, fácilmente visible,
utilizada con el propósito de informar, exigir,
restringir o prohibir una actuación.
BALIZA: Señal fija de aeronavegación, que
permite la visión diurna o nocturna de un
conductor de fase o del cable de guarda.
BATERIA DE ACUMULADORES: Equipo que
contiene una o más celdas electroquímicas
recargables.
BIEN: Una entidad que presta una
determinada función social, es decir, que tiene
valor.
BIL: Nivel básico de aislamiento ante impulsos
tipo rayo.
BOMBILLA: Dispositivo eléctrico que
suministra el flujo luminoso, por
transformación de energía eléctrica. Puede ser
incandescente si emite luz por calentamiento o
luminiscente si hay paso de corriente a través
de un gas.
BÓVEDA: Estructura sólida resistente al fuego,
ubicada sobre o bajo el nivel del suelo con
acceso limitado a personal calificado para
instalar, mantener, operar o inspeccionar
equipos o cables. La bóveda puede tener
aberturas para ventilación, ingreso de personal
y entrada de cables.
CABLE: Conjunto de alambres sin aislamiento
entre sí y entorchado por medio de capas
concéntricas.
CABLE APANTALLADO: Cable con una
envoltura conductora alrededor del aislamiento

RESOLUCIÓN No. 18 0398 DE 7 de abril de 2004 HOJA No. 10 de
119
que le sirve como protección electromecánica.
Es lo mismo que cable blindado.
CALIDAD: La totalidad de las características
de un ente que le confieren la aptitud para
satisfacer necesidades explícitas e implícitas.
Es un conjunto de cualidades o atributos, como
disponibilidad, precio, confiabilidad,
durabilidad, seguridad, continuidad,
consistencia, respaldo y percepción.
CALIBRACIÓN: El conjunto de operaciones que
tienen por finalidad determinar los errores de
un instrumento para medir y, de ser necesario,
otras características metrológicas.
CARGA: La potencia eléctrica requerida para el
funcionamiento de uno o varios equipos
eléctricos o la potencia que transporta un
circuito.
CARGA NORMALIZADA: Término aplicado a
cercas eléctricas. Es la carga que comprende
una resistencia no inductiva de 500 ohmios ±
2,5 ohmios y una resistencia variable, la cual
es ajustada para maximizar la energía de
impulso en la resistencia.
CARGABILIDAD: Límite térmico dado en
capacidad de corriente, para líneas de
transporte de energía, transformadores, etc.
CAPACIDAD DE CORRIENTE: Corriente
máxima que puede transportar continuamente
un conductor en las condiciones de uso, sin
superar la temperatura nominal de servicio.
CAPACIDAD NOMINAL: El conjunto de
características eléctricas y mecánicas asignadas
a un equipo eléctrico por el diseñador, para
definir su funcionamiento bajo unas
condiciones especificas.
CENTRAL O PLANTA DE GENERACIÓN: Es toda
instalación en la que se produzca energía
eléctrica, cualquiera que sea el procedimiento
empleado.
CERCA ELÉCTRICA: Barrera para propósitos de
manejo de animales, que forma un circuito de
uno o varios conductores sostenidos con
aisladores, a una altura apropiada, de tal forma
que no reciban descargas peligrosas los
animales ni las personas.
CERTIFICACIÓN: Procedimiento mediante el
cual un organismo expide por escrito o por un
sello de conformidad, que un producto, un
proceso o servicio cumple un reglamento
técnico o una(s) norma(s) de fabricación.
CERTIFICADO DE CONFORMIDAD: Documento
emitido conforme a las reglas de un sistema de
certificación, en el cual se puede confiar
razonablemente que un producto, proceso o
servicio es conforme con una norma,
especificación técnica u otro documento
normativo específico.
CIRCUITO: Lazo cerrado formado por un
conjunto de elementos, dispositivos y equipos
eléctricos, alimentados por la misma fuente de
energía y con las mismas protecciones contra
sobretensiones y sobrecorrientes. No se toman
los cableados internos de equipos como
circuitos.
CLAVIJA: Dispositivo que por inserción en un
tomacorriente establece una conexión eléctrica
entre los conductores de un cordón flexible y
los conductores conectados permanentemente
al tomacorriente.
COMITÉ TÉCNICO DE NORMALIZACIÓN: Grupo
de personas con diferentes intereses sobre un
tema, que se reúnen regular y voluntariamente
con el fin de identificar necesidades, analizar
documentos y elaborar normas técnicas.
COMPATIBILIDAD ELECTROMAGNÉTICA: Es la
capacidad de un equipo o sistema para
funcionar satisfactoriamente en su ambiente
electromagnético, sin dejarse afectar ni afectar
a otros equipos por energía electromagnética
radiada o conducida.
CONDENACIÓN: Bloqueo de un aparato de
corte por medio de un candado o de una
tarjeta.
CONDICIÓN INSEGURA: Circunstancia
potencialmente riesgosa que está presente en
el ambiente de trabajo.
CONDUCTOR ACTIVO: Aquellas partes
destinadas, en su condición de operación
normal, a la transmisión de electricidad y por
tanto sometidas a una tensión en servicio
normal.
CONDUCTOR ENERGIZADO: Todo aquel que
no está conectado a tierra.
CONEXIÓN EQUIPOTENCIAL: Conexión
eléctrica entre dos o más puntos, de manera
que cualquier corriente que pase, no genere
una diferencia de potencial sensible entre
ambos puntos.
CONFIABILIDAD: Capacidad de un dispositivo,
equipo o sistema para cumplir una función
requerida, en unas condiciones y tiempo dados.
Equivale a fiabilidad.
CONFORMIDAD: Cumplimiento de un
producto, proceso o servicio frente a uno o
varios requisitos o prescripciones.
CONSENSO: Acuerdo general caracterizado
porque no hay oposición sostenida a asuntos
esenciales, de cualquier parte involucrada en el
proceso, y que considera las opiniones de todas
las partes y reconcilia las posiciones

119
divergentes, dentro del ámbito del bien común
e interés general.
CONSIGNACIÓN: Conjunto de operaciones
destinadas a abrir, bloquear y formalizar la
intervención sobre un circuito.
CONTACTO DIRECTO: Es el contacto de
personas o animales con conductores activos
de una instalación eléctrica.
CONTACTO ELÉCTRICO: Acción de unión de
dos elementos con el fin de cerrar un circuito.
Puede ser de frotamiento, de rodillo, líquido o
de presión.
CONTACTO INDIRECTO: Es el contacto de
personas o animales con elementos puestos
accidentalmente bajo tensión o el contacto con
cualquier parte activa a través de un medio
conductor.
CONTAMINACIÓN: Liberación artificial de
sustancias o energía hacia el entorno y que
puede causar efectos adversos en el ser
humano, otros organismos vivos, equipos o el
medio ambiente.
CONTRATISTA: Persona natural o jurídica que
responde ante el dueño de una obra, para
efectuar actividades de asesoría, interventora,
diseño, supervisión, construcción, operación,
mantenimiento u otras relacionadas con las
líneas eléctricas y equipos asociados, cubiertas
por el presente Reglamento Técnico.
CONTROL DE CALIDAD: Proceso de regulación,
a través del cual se mide y controla la calidad
real de un producto o servicio.
CONTROLADOR DE CERCA ELÉCTRICA:
Aparato diseñado para suministrar
periódicamente impulsos de alta tensión a una
cerca conectada a él.
CORRIENTE ELÉCTRICA: Es el movimiento de
cargas eléctricas entre dos puntos que no se
hallan al mismo potencial, por tener uno de
ellos un exceso de electrones respecto al otro.
Es un transporte de energía.
CORRIENTE DE CONTACTO: Corriente que
circula a través del cuerpo humano, cuando
está sometido a una tensión.
CORROSIÓN: Ataque a una materia y
destrucción progresiva de la misma, mediante
una acción química o electroquímica o
bacteriana.
CORTOCIRCUITO: Fenómeno eléctrico
ocasionado por una unión accidental o
intencional de muy baja resistencia entre dos o
más puntos de diferente potencial de un mismo
circuito.
DAÑO: Consecuencia material de un accidente.
DESASTRE: Situación catastrófica súbita que
afecta a gran número de personas.
DESCARGA DISRUPTIVA: Falla de un
aislamiento bajo un esfuerzo eléctrico, por
superarse un nivel de tensión determinado que
hace circular una corriente. Se aplica al
rompimiento del dieléctrico en sólidos, líquidos
o gases y a la combinación de estos.
DESCARGADOR DE SOBRETENSIONES:
Dispositivo para protección de equipos
eléctricos, el cual limita el nivel de la
sobretensión, mediante la absorción de la
mayor parte de la energía transitoria,
minimizando la transmitida a los equipos y
reflejando la otra parte hacia la red. No es
correcto llamarlo pararrayos.
DESCUIDO: Olvido o desatención de alguna
regla de trabajo.
DIELÉCTRICO: Ver aislante.
DISPONIBILIDAD: Certeza de que un equipo o
sistema sea operable en un tiempo dado.
Cualidad para operar normalmente.
DISTANCIA A MASA: Distancia mínima, bajo
condiciones especificadas, entre una parte bajo
tensión y toda estructura que tiene el mismo
potencial de tierra.
DISTANCIA AL SUELO: Distancia mínima, bajo
condiciones ya especificadas, entre el
conductor bajo tensión y el terreno.
DISTANCIA DE SEGURIDAD: Es la mínima
distancia entre una línea energizada y una zona
donde se garantiza que no habrá un accidente
por acercamiento.
DISTRIBUCIÓN DE ENERGÍA ELÉCTRICA:
Transferencia de energía eléctrica a los
consumidores, dentro de un área específica.
DOBLE AISLAMIENTO: Aislamiento que
comprende a la vez un aislamiento funcional y
un aislamiento suplementario.
DPS: Sigla del dispositivo de protección contra
sobretensiones transitorias o descargador de
sobretensiones.
ECOLOGÍA: Ciencia que trata las relaciones de
los organismos entre sí y con el medio
ambiente que los rodea.
ELECTRICIDAD ESTÁTICA: Una forma de
energía eléctrica o el estudio de cargas
eléctricas en reposo.
ELECTRICIDAD: El conjunto de disciplinas que
estudian los fenómenos eléctricos o una forma
de energía obtenida del producto de la potencia
eléctrica consumida por el tiempo de servicio.
El suministro de electricidad al usuario debe

119
entenderse como un servicio de transporte de
energía, con una componente técnica y otra
comercial.
ELECTRICISTA: Persona experta en
aplicaciones de la electricidad.
ELÉCTRICO: Aquello que tiene o funciona con
electricidad.
ELECTROCUCIÓN: Paso de corriente eléctrica a
través del cuerpo humano.
ELECTRODO DE PUESTA A TIERRA: Conductor
o conjunto de conductores enterrados que
sirven para establecer una conexión con el
suelo, inalterables a la humedad y a la acción
química del terreno.
ELECTRÓNICA: Parte de la electricidad que
maneja las técnicas fundamentadas en la
utilización de haces de electrones en vacío, en
gases o en semiconductores.
ELECTROTECNIA: Estudio de las aplicaciones
técnicas de la electricidad.
EMERGENCIA: Situación que se presenta por
un hecho accidental y que requiere suspender
todo trabajo para atenderla.
EMPALME: Conexión eléctrica destinada a unir
dos partes de conductores, para garantizar
continuidad eléctrica y mecánica.
EMPRESA: Unidad económica que se
representa como un sistema integral con
recursos humanos, de información, financieros
y técnicos que produce bienes o servicios y
genera utilidad.
ENSAYO: Conjunto de pruebas y controles a
los cuales se somete un bien para asegurarse
que cumple normas y pueda cumplir la función
requerida.
EQUIPO: Conjunto de personas o elementos
especializados para lograr un fin o realizar un
trabajo.
EQUIPO ELÉCTRICO DE SOPORTE DE LA VIDA:
Equipo eléctrico cuya funcionamiento continuo
es imprescindible para mantener la vida de un
paciente.
EQUIPOTENCIALIZAR: Es el proceso, práctica
o acción de conectar partes conductivas de las
instalaciones, equipos o sistemas entre sí o a
un sistema de puesta a tierra, mediante una
baja impedancia, para que la diferencia de
potencial sea mínima entre los puntos
interconectados.
ERROR: Acción desacertada o equivocada.
Estado susceptible de provocar avería.
ESPECIFICACIÓN TÉCNICA: Documento que
establece características técnicas mínimas de
un producto o servicio.
EVALUACIÓN DE LA CONFORMIDAD:
Procedimiento utilizado, directa o
indirectamente, para determinar que se
cumplen los requisitos o prescripciones
pertinentes de los reglamentos técnicos o
normas.
EVENTO: Es una manifestación o situación,
producto de fenómenos naturales, técnicos o
sociales que puede dar lugar a una
emergencia.
EXPLOSIÓN: Expansión rápida y violenta de
una masa gaseosa que genera una onda de
presión que puede afectar sus proximidades.
EXPOSICIÓN OCUPACIONAL: Toda exposición
de los trabajadores ocurrida durante la jornada
de trabajo, a un riesgo o contaminante.
EXTINTOR: Aparato autónomo, que contiene
un agente para apagar el fuego, eliminando el
oxígeno.
FALLA: Degradación de componentes.
Alteración intencional o fortuita de la capacidad
de un sistema, componente o persona, para
cumplir una función requerida.
FASE: Designación de un conductor, un grupo
de conductores, un terminal, un devanado o
cualquier otro elemento de un sistema
polifásico que va a estar energizado durante el
servicio normal.
FIBRILACIÓN VENTRICULAR: Contracción
espontánea e incontrolada de las fibras del
músculo cardíaco, causada entre otros, por una
electrocución.
FLECHA: Distancia vertical máxima en un
vano, entre el conductor y la línea recta que
une los dos puntos de sujeción.
FRECUENCIA: Número de períodos por
segundo de una onda. Se mide en hertz o
ciclos por segundo.
FRENTE MUERTO: Parte de un equipo accesible
a las personas y sin partes activas.
FUEGO: Combinación de combustible, oxígeno
y calor. Combustión que se desarrolla en
condiciones controladas.
FUEGO CLASE C: El originado en equipos
eléctricos energizados.
FUENTE DE ENERGÍA: Todo equipo o sistema
que suministre energía eléctrica.
FUENTE DE RESPALDO: Uno o más grupos
electrógenos (motor - generador o baterías)

119
cuyo objetivo es proveer energía durante la
interrupción del servicio eléctrico normal.
FUSIBLE: Aparato cuya función es abrir, por la
fusión de uno o varios de sus componentes, el
circuito en el cual está insertado.
GENERACIÓN DE ENERGÍA ELÉCTRICA:
Proceso mediante el cual se obtiene energía
eléctrica a partir de alguna otra forma de
energía.
GENERADOR: Persona natural o jurídica que
produce energía eléctrica, que tiene por lo
menos una central o unidad generadora.
También significa equipo de generación de
energía eléctrica.
IGNICIÓN: Acción de originar una combustión.
ILUMINANCIA: Es el flujo luminoso que incide
sobre una superficie. Su unidad, el lux,
equivale al flujo luminoso de un lumen que
incide homogéneamente sobre una superficie
de un metro cuadrado.
IMPACTO AMBIENTAL: Acción o actividad que
produce una alteración, favorable o
desfavorable, en el medio ambiente o en
alguno de los componentes del mismo.
IMPERICIA: Falta de habilidad para desarrollar
una tarea.
INCENDIO: Es todo fuego incontrolado.
INDUCCIÓN: Fenómeno en el que un cuerpo
energizado, transmite por medio de su campo
eléctrico o magnético, energía a otro cuerpo, a
pesar de estar separados por un dieléctrico.
INFLAMABLE: Material que se puede encender
y quemar rápidamente.
INMUNIDAD: Es la capacidad de un equipo o
sistema para funcionar correctamente sin
degradarse ante la presencia de una
perturbación electromagnética.
INSPECCIÓN: Conjunto de actividades tales
como medir, examinar, ensayar o comparar
con requisitos establecidos, una o varias
características de un producto o instalación
eléctrica, para determinar su conformidad.
INSTALACIÓN ELÉCTRICA: Conjunto de
aparatos eléctricos y de circuitos asociados,
previstos para un fin particular: generación,
transmisión, transformación, rectificación,
conversión, distribución o utilización de la
INTERFERENCIA ELECTROMAGNÉTICA: Es la
degradación en las características del equipo o
sistema, causada por una perturbación
electromagnética.
INTERRUPTOR AUTOMÁTICO: Dispositivo
diseñado para que abra el circuito
automáticamente cuando se produzca una
sobrecorriente predeterminada.
INTERRUPTOR AUTOMATICO AJUSTABLE:
Calificativo que indica que el interruptor
automático se puede ajustar para que se
dispare a distintas corrientes, tiempos o
ambos, dentro de un margen predeterminado.
INTERRUPTOR DE FALLA A TIERRA:
Interruptor diferencial accionado por corrientes
de fuga a tierra, cuya función es interrumpir la
corriente hacia la carga cuando se excede
algún valor determinado por la soportabilidad
de las personas.
INTERRUPTOR DE USO GENERAL: Dispositivo
para abrir y cerrar o para conmutar la conexión
de un circuito, diseñado para ser operado
manualmente. Su capacidad se establece en
amperios y es capaz de interrumpir su
corriente nominal a su tensión nominal.
Cumple funciones de control y no de
protección.
LABORATORIO DE METROLOGÍA: Laboratorio
que reúne la competencia e idoneidad
necesarias para determinar la aptitud o
funcionamiento de equipos de medición.
LABORATORIO DE PRUEBA Y ENSAYOS:
Laboratorio nacional, extranjero o
internacional, que posee la competencia e
idoneidad necesarias para llevar a cabo en
forma general la determinación de las
características, aptitud o funcionamiento de
materiales o productos.
LESIÓN: Perjuicio fisiológico sufrido por una
persona.
LÍNEA DE TRANSMISIÓN: Un sistema de
conductores y sus accesorios, para el
transporte de energía eléctrica, desde una
planta de generación o una subestación a otra
subestación. Un circuito teórico equivalente
que representa una línea de energía o de
comunicaciones.
LÍNEA ELÉCTRICA: Conjunto compuesto por
conductores, aisladores, estructuras y
accesorios destinados al transporte de energía
eléctrica.
LÍNEA MUERTA: Término aplicado a una línea
sin tensión o desenergizada.
LÍNEA VIVA: Término aplicado a una línea con
tensión o línea energizada.
LONGITUD DE ONDA: En una onda periódica,
es la distancia entre puntos de la misma fase
en dos ciclos consecutivos.

119
LUGAR O LOCAL HÚMEDO: Sitios exteriores
parcialmente protegidos o interiores sometidos
a un grado moderado de humedad, cuyas
condiciones ambientales se manifiestan
momentáneamente o permanentemente bajo la
forma de condensación.
LUGAR O LOCAL MOJADO: Instalación
expuesta a saturación de agua u otros líquidos,
así sea temporalmente o durante largos
períodos. Las instalaciones eléctricas a la
intemperie deben ser consideradas como
locales mojados, así como el área de cuidado
de pacientes que está sujeta normalmente a
exposición de líquidos mientras ellos están
presentes. No se incluyen los procedimientos
de limpieza rutinarios o el derrame accidental
de líquidos.
LUGAR (CLASIFICADO) PELIGROSO: Aquella
zona donde están o pueden estar presentes
gases o vapores inflamables, polvos
combustibles o partículas volátiles de fácil
inflamación.
LUMINANCIA: Es el flujo reflejado por los
cuerpos, o el flujo emitido si un objeto se
considera fuente de luz. También llamado
brillo fotométrico. Su unidad es la candela o
lúmenes por metro cuadrado.
LUMINARIA: Componente mecánico principal
de un sistema de alumbrado que proyecta,
filtra y distribuye los rayos luminosos, además
de alojar y proteger los elementos requeridos
para la iluminación.
MANIOBRA: Conjunto de procedimientos
tendientes a operar una red eléctrica en forma
segura.
MANTENIMIENTO: Conjunto de acciones o
procedimientos tendientes a preservar o
restablecer un bien, a un estado tal que le
permita garantizar la máxima confiabilidad.
MÁQUINA: Conjunto de mecanismos
accionados por una forma de energía, para
transformarla en otra más apropiada a un
efecto dado.
MASA: Conjunto de partes metálicas de un
equipo, que en condiciones normales, están
aisladas de las partes activas y se toma como
referencia para las señales y tensiones de un
circuito electrónico. Las masas pueden estar o
no estar conectadas a tierra.
MATERIAL: Cualquier sustancia, insumo, parte
o repuesto que se transforma con su primer
uso o se incorpora a un bien como parte de él.
MÉTODO: Modo de decir o hacer con orden
una cosa. Procedimiento o técnica para
realizar un análisis, un estudio o una actividad.
MÉTODO ELECTROGEOMÉTRICO:
Procedimiento que permite establecer cual es el
volumen de cubrimiento de protección contra
rayos de una estructura para una corriente
dada, según la posición y la altura de la
estructura considerada como pararrayos.
METROLOGÍA: Ciencia de la medición. Incluye
aspectos teóricos y prácticos.
MODELO: Procedimiento matemático que
permite simular la evolución de variables y
propiedades de un sistema, durante el
desarrollo de un fenómeno físico o químico.
Representación abstracta de un sistema.
MUERTE APARENTE O MUERTE CLINICA:
Estado que se presenta cuando una persona
deja de respirar y/o su corazón no bombea
sangre.
MUERTO: Ser sin vida. También se aplica a un
dispositivo enterrado en el suelo, cuyo fin es
servir de punto de anclaje fijo.
NECROSIS ELÉCTRICA: Tipo de quemadura
producida por alta tensión.
NEUTRO: Conductor activo conectado
intencionalmente a una puesta a tierra, bien
sólidamente o a través de un impedancia
limitadora.
NIVEL DE RIESGO: Valoración conjunta de la
probabilidad de ocurrencia de los accidentes,
de la gravedad de sus efectos y de la
vulnerabilidad del medio.
NODO: Parte de un circuito en el cual dos o
más elementos tienen una conexión común.
NOMINAL: Término aplicado a una
característica de operación, indica los límites de
diseño de esa característica para los cuales
presenta las mejores condiciones de operación.
Los límites siempre están asociados a una
norma técnica.
NORMA: Documento aprobado por una
institución reconocida, que prevé, para un uso
común y repetido, reglas, directrices o
características para los productos o los
procesos y métodos de producción conexos,
servicios o procesos, cuya observancia no es
obligatoria.
NORMA ARMONIZADA: Documento aprobado
por organismos de normalización de diferentes
países, que establece sobre un mismo objeto,
la intercambiabilidad de productos, procesos y
servicios, o el acuerdo mutuo sobre los
resultados de ensayos, o sobre la información
suministrada de acuerdo con estas normas.
NORMA DE SEGURIDAD: Toda acción
encaminada a evitar un accidente.

119
NORMA INTERNACIONAL: Documento emitido
por una organización internacional de
normalización, que se pone a disposición del
público.
NORMA EXTRANJERA: Norma que se toma en
un país como referencia directa o indirecta,
pero que fue emitida por otro país.
NORMA REGIONAL: Documento adoptado por
una organización regional de normalización y
que se pone a disposición del público.
NORMA TÉCNICA: Documento establecido por
consenso y aprobado por un organismo
reconocido, que suministra, para uso común y
repetido, reglas, directrices y características
para la actividades o sus resultados,
encaminados al logro del grado óptimo de
orden en un contexto dado. Las normas
técnicas se deben basar en los resultados
consolidados de la ciencia, la tecnología y la
experiencia y sus objetivos deben ser los
beneficios óptimos para la comunidad.
NORMA TÉCNICA COLOMBIANA (NTC): Norma
técnica aprobada o adoptada como tal por el
organismo nacional de normalización.
NORMALIZAR: Establecer un orden en una
actividad específica.
OBJETIVOS LEGÍTIMOS: Entre otros, la
garantía y la seguridad de la vida y la salud
humana, animal y vegetal, de su medio
ambiente y la prevención de las prácticas que
puedan inducir a error a los consumidores,
incluyendo asuntos relativos a la identificación
de bienes o servicios, considerando entre otros
aspectos, cuando corresponda a factores
fundamentales de tipo climático, geográfico,
tecnológico o de infraestructura o justificación
científica.
OPERADOR DE RED: Empresa de Servicios
Públicos encargada de la planeación, de la
expansión y de las inversiones, operación y
mantenimiento de todo o parte de un Sistema
de Transmisión Regional o un Sistema de
Distribución Local.
ORGANISMO DE ACREDITACIÓN: Entidad
gubernamental que acredita y supervisa los
organismos de certificación, los laboratorios de
pruebas y ensayo y de metrología que hagan
parte del sistema nacional de normalización,
certificación y metrología.
ORGANISMO DE CERTIFICACIÓN: Entidad
Imparcial, pública o privada, nacional,
extranjera o internacional, que posee la
competencia y la confiabilidad necesarias para
administrar un sistema de certificación,
consultando los intereses generales.
ORGANISMO DE INSPECCIÓN: Entidad que
ejecuta actividades de medición, ensayo o
comparación con un patrón o documento de
referencia de un proceso, un producto, una
instalación o una organización y confrontar los
resultados con unos requisitos especificados.
ORGANISMO NACIONAL DE NORMALIZACIÓN:
Entidad reconocida por el gobierno nacional,
cuya función principal es la elaboración,
adopción y publicación de las normas técnicas
nacionales y la adopción como tales de las
normas elaboradas por otros entes.
PARARRAYOS: Elemento metálico resistente a
la corrosión, cuya función es interceptar los
rayos que podrían impactar directamente sobre
la instalación a proteger. Más técnicamente se
denomina terminal de captación.
PATRÓN: Medida materializada, aparato de
medición o sistema de medición destinado a
definir, realizar, conservar o reproducir una
unidad o uno o varios valores conocidos de una
magnitud para trasmitirlos por comparación a
otros instrumentos de medición.
PCB: Bifenilo policlorado, aquellos
clorobifenilos que tienen la fórmula molecular
C12H10-nCln donde n es mayor que 1. Conocido
comúnmente como Askarel.
PELIGRO: Exposición incontrolada a un riesgo.
PERSONA: Individuo de la especie humana,
cualquiera sea su edad, sexo, estirpe o
condición.
PERSONA CALIFICADA: Quien en virtud de
certificados expedidos por entidades
competentes o títulos académicos acredita su
formación profesional en electrotecnia.
Además, posee experiencia y un adecuado
conocimiento del diseño, la instalación,
construcción, operación o mantenimiento de los
equipos eléctricos y de los riesgos asociados.
PERSONA JURÍDICA: Se llama persona
jurídica, una persona ficticia, capaz de ejercer
derechos y contraer obligaciones civiles, y de
ser representada judicial y extrajudicialmente.
Las personas jurídicas son de dos especies:
corporaciones y fundaciones de beneficencia
pública. Hay personas jurídicas que participan
de uno y otro carácter.
PERTURBACIÓN ELECTROMAGNÉTICA:
Cualquier fenómeno electromagnético que
puede degradar las características de
desempeño de un equipo o sistema.
PISO CONDUCTIVO: Arreglo de material
conductivo de un lugar que sirve como medio
de conexión eléctrica entre personas y objetos
para prevenir la acumulación de cargas
electrostáticas.
PLANO: Representación a escala en una
superficie.

119
PRECAUCIÓN: Actitud de cautela para evitar o
prevenir los daños que puedan presentarse al
ejecutar una acción.
PREVENCIÓN: Evaluación predictiva de los
riesgos y sus consecuencias. Conocimiento a
priori para controlar los riesgos. Acciones para
eliminar la probabilidad de un accidente.
PREVISIÓN: Anticipación y adopción de
medidas ante la posible ocurrencia de un
suceso, en función de los indicios observados y
de la experiencia.
PRIMEROS AUXILIOS: Todos los cuidados
inmediatos y adecuados, pero provisionales,
que se prestan a alguien accidentado o con
enfermedad repentina, para conservarle la
vida.
PRODUCTO: Cualquier bien, ya sea en estado
natural o manufacturado, incluso si se ha
incorporado en otro producto.
PROFESIÓN: Empleo, facultad u oficio que
tiene una persona y ejerce con derecho a
retribución.
PUERTA CORTAFUEGO: Puerta que cumple los
criterios de estabilidad, estanqueidad, no
emisión de gases inflamables y aislamiento
térmico durante un período de tiempo
determinado.
PUERTO: Punto de interfaz entre un equipo y
su ambiente electromagnético.
PUESTA A TIERRA: Grupo de elementos
conductores equipotenciales, en contacto
eléctrico con el suelo o una masa metálica de
referencia común, que distribuye las corrientes
eléctricas de falla en el suelo o en la masa.
Comprende electrodos, conexiones y cables
enterrados.
PUNTO CALIENTE: Punto de conexión que esté
trabajando a una temperatura por encima de la
normal, generando pérdidas de energía y a
veces, riesgo de incendio.
PUNTO NEUTRO: Es el nodo o punto de un
sistema eléctrico, que para las condiciones de
funcionamiento previstas, presenta la misma
diferencia de potencial con relación a cada una
de las fases.
QUEMADURA: Conjunto de trastornos
tisulares, producidos por el contacto
prolongado con llamas o cuerpos de
temperatura elevada.
RAYO: La descarga eléctrica atmosférica o más
comúnmente conocida como rayo, es un
fenómeno físico que se caracteriza por una
transferencia de carga eléctrica de una nube
hacia la tierra, de la tierra hacia la nube, entre
dos nubes, al interior de una nube o de la nube
hacia la ionosfera.
RECEPTOR: Todo equipo o máquina que utiliza
la electricidad para un fin particular.
RED EQUIPOTENCIAL: Conjunto de conductores
del SPT que no están en contacto con el suelo o
terreno y que conectan sistemas eléctricos,
equipos o instalaciones con la puesta a tierra.
RED INTERNA: Es el conjunto de redes,
tuberías, accesorios y equipos que integran el
sistema de suministro del servicio público al
inmueble a partir del medidor. Para edificios de
propiedad horizontal o condominios, es aquel
sistema de suministro del servicio al inmueble a
partir del registro de corte general cuando lo
hubiere.
REGLAMENTO TÉCNICO: Documento en el que
se establecen las características de un
producto, servicio o los procesos y métodos de
producción, con inclusión de las disposiciones
administrativas aplicables y cuya observancia
es obligatoria.
REQUISITO: Precepto, condición o prescripción
que debe ser cumplida, es decir que su
cumplimiento es obligatorio.
RESGUARDO: Medio de protección que impide
o dificulta el acceso de las personas o sus
extremidades, a una zona de peligro.
RETIE O Retie: Acrónimo del Reglamento
Técnico de Instalaciones Eléctricas adoptado
por Colombia.
RIESGO: Condición ambiental o humana cuya
presencia o modificación puede producir un
accidente o una enfermedad ocupacional.
Posibilidad de consecuencias nocivas o
perjudiciales vinculadas a exposiciones reales o
potenciales.
RIESGO DE ELECTROCUCIÓN: Posibilidad de
circulación de una corriente eléctrica a través
de un ser vivo.
RESISTENCIA DE PUESTA A TIERRA: Es la
relación entre el potencial del sistema de
puesta a tierra a medir, respecto a una tierra
remota y la corriente que fluye entre estos
puntos.
SECCIONADOR: Dispositivo destinado a hacer
un corte visible en un circuito eléctrico y está
diseñado para que se manipule después de que
el circuito se ha abierto por otros medios.
SEGURIDAD: Estado de riesgo aceptable o
actitud mental de las personas.
SEÑALIZACIÓN: Conjunto de actuaciones y
medios dispuestos para reflejar las
advertencias de seguridad en una instalación.

119
SERVICIO: Prestación realizada a título
profesional o en forma pública, en forma
onerosa o no, siempre que no tenga por objeto
directo la fabricación de bienes.
SERVICIO PÚBLICO: Actividad organizada que
satisface una necesidad colectiva en forma
regular y continua, de acuerdo con un régimen
jurídico especial, bien sea que se realice por el
Estado directamente o por entes privados.
SERVICIO PUBLICO DOMICILIARIO DE
ENERGÍA ELÉCTRICA: Es el transporte de
energía eléctrica desde las redes regionales de
transmisión hasta el domicilio del usuario final,
incluida su conexión y medición.
SÍMBOLO: Imagen o signo que describe una
unidad, magnitud o situación determinada y
que se utiliza como forma convencional de
entendimiento colectivo.
SISTEMA: Conjunto de componentes
interrelacionados e interactuantes para llevar a
cabo una misión conjunta. Admite ciertos
elementos de entrada y produce ciertos
elementos de salida en un proceso organizado.
SISTEMA DE EMERGENCIA: Un sistema de
potencia destinado a suministrar energía de
respaldo a un número limitado de funciones
vitales, dirigidas a la protección de la vida
humana y la seguridad.
SISTEMA DE POTENCIA AISLADO: Un sistema
que comprende un transformador de
aislamiento, un monitor de aislamiento de línea
y los conductores de circuito no puestos a
tierra para uso en las áreas críticas de
hospitales.
SISTEMA DE PUESTA A TIERRA (SPT):
Conjunto de elementos conductores de un
sistema eléctrico específico, sin interrupciones
ni fusibles, que conectan los equipos eléctricos
con el terreno o una masa metálica.
Comprende la puesta a tierra y la red
equipotencial de cables que normalmente no
conducen corriente.
SISTEMA DE PUESTA A TIERRA DE
PROTECCIÓN: Conjunto de conexión,
encerramiento, canalización, cable y clavija que
se acoplan a un equipo eléctrico, para prevenir
electrocuciones por contactos con partes
metálicas energizadas accidentalmente.
SISTEMA DE PUESTA A TIERRA DE SERVICIO:
Es la que pertenece al circuito de corriente;
sirve tanto para condiciones de funcionamiento
normal como de falla.
SISTEMA DE PUESTA A TIERRA TEMPORAL:
Dispositivo de puesta en cortocircuito y a
tierra, para protección del personal que
interviene en redes desenergizadas.
SISTEMA ININTERRUPIDO DE POTENCIA
(UPS): Sistema que provee energía a cargas
críticas unos milisegundos después del corte de
la alimentación normal. Durante ese tiempo,
normalmente no debe salir de servicio ninguno
de los equipos que alimenta.
SOBRECARGA: Funcionamiento de un
elemento excediendo su capacidad nominal.
SOBRETENSIÓN: Tensión anormal existente
entre dos puntos de una instalación eléctrica,
superior a la tensión máxima de operación
normal de un dispositivo, equipo o sistema.
SUBESTACIÓN: Conjunto único de
instalaciones, equipos eléctricos y obras
complementarias, destinado a la transferencia
de energía eléctrica, mediante la
transformación de potencia.
SUSCEPTIBILIDAD: La inhabilidad de un
dispositivo, equipo o sistema para operar sin
degradarse en presencia de una perturbación
electromagnética.
TÉCNICA: Conjunto de procedimientos y
recursos que se derivan de aplicaciones
prácticas de una o varias ciencias.
TÉCNICO ELECTRICISTA: Persona que se
ocupa en el estudio y las aplicaciones de la
electricidad y ejerce a nivel medio o como
auxiliar de los ingenieros electricistas o
similares.
TENSIÓN: La diferencia de potencial eléctrico
entre dos conductores, que hace que fluyan
electrones por una resistencia. Tensión es una
magnitud, cuya unidad es el voltio; un error
frecuente es hablar de “voltaje”.
TENSIÓN DE CONTACTO: Diferencia de
potencial que durante una falla se presenta
entre una estructura metálica puesta a tierra y
un punto de la superficie del terreno a una
distancia de un metro. Esta distancia
horizontal es equivalente a la máxima que se
puede alcanzar al extender un brazo.
TENSIÓN DE PASO: Diferencia de potencial
que durante una falla se presenta entre dos
puntos de la superficie del terreno, separados
por una distancia de un paso
(aproximadamente un metro).
TENSIÓN DE SERVICIO: Valor de tensión, bajo
condiciones normales, en un instante dado y en
un nodo del sistema. Puede ser estimado,
esperado o medido.
TENSIÓN MÁXIMA PARA UN EQUIPO: Tensión
máxima para la cual está especificado, sin
rebasar el margen de seguridad, en lo que
respecta a su aislamiento o a otras

119
características propias del equipo. Debe
especificarse para equipos que operen con
tensión superior a 1000 V.
TENSIÓN MÁXIMA DE UN SISTEMA: Valor de
tensión máxima en un punto de un sistema
eléctrico, durante un tiempo, bajo condiciones
de operación normal.
TENSIÓN NOMINAL: Valor convencional de la
tensión con el cual se designa un sistema,
instalación o equipo y para el que ha sido
previsto su funcionamiento y aislamiento. Para
el caso de sistemas trifásicos, se considera
como tal la tensión entre fases.
TENSION TRANSFERIDA: Es un caso especial
de tensión de contacto, donde un potencial es
conducido hasta un punto remoto respecto a la
subestación o a una puesta a tierra.
TETANIZACIÓN: Rigidez muscular producida
por el paso de una corriente eléctrica.
TIERRA (Ground o earth): Para sistemas
eléctricos, es una expresión que generaliza
todo lo referente a conexiones con tierra. En
temas eléctricos se asocia a suelo, terreno,
tierra, masa, chasis, carcasa, armazón,
estructura ó tubería de agua. El término
“masa” sólo debe utilizarse para aquellos casos
en que no es el suelo, como en los aviones, los
barcos y los carros.
TIERRA REDUNDANTE: Conexión especial de
conductores de puesta a tierra, para
tomacorrientes y equipo eléctrico fijo en áreas
de cuidado de pacientes, que interconecta
tanto la tubería metálica como el conductor de
tierra aislado, con el fin de asegurar la
protección de los pacientes contra las
corrientes de fuga.
TOMACORRIENTE: Dispositivo con contactos
hembra, diseñado para instalación fija en una
estructura o parte de un equipo, cuyo propósito
es establecer una conexión eléctrica con una
clavija.
TOXICIDAD: Efecto venenoso producido por
un período de exposición a gases, humos o
vapores y que puede dar lugar a un daño
fisiológico o la muerte.
TRABAJADOR: Persona que ejecuta un
ejercicio de sus habilidades, de manera
retribuida y dentro de una organización.
TRABAJO: Actividad vital del hombre, social y
racional, orientada a un fin y un medio de
plena realización.
TRABAJOS EN TENSIÓN: Métodos de trabajo,
en los cuales un operario entra en contacto con
elementos energizados o entra en la zona de
influencia directa del campo electromagnético
que este produce, bien sea con una parte de su
cuerpo o con herramientas, equipos o los
dispositivos que manipula.
TRANSFORMACIÓN DE ENERGÍA ELÉCTRICA:
Transferencia de energía eléctrica a través de
una transformación de potencia.
TRANSMISIÓN DE ENERGÍA ELÉCTRICA:
Transferencia de grandes bloques de energía
eléctrica, desde las centrales de generación
hasta las áreas de consumo.
TRANSMISOR NACIONAL: Persona que opera y
transporta energía eléctrica en el sistema de
transmisión nacional o que ha constituido una
empresa cuyo objeto es el desarrollo de dichas
actividades.
UMBRAL: Nivel de una señal o concentración
de un contaminante, comúnmente aceptado
como de no daño al ser humano.
UMBRAL DE PERCEPCIÓN: Valor mínimo de
corriente a partir de la cual es percibida por el
99.5 % de los seres humanos. Se estima en
1,1 miliamperios para los hombres en corriente
alterna a 60 Hz.
UMBRAL DE REACCIÓN: Valor mínimo de
corriente que causa contracción muscular
involuntaria.
UMBRAL DE SOLTAR O CORRIENTE LIMITE: Es
el valor máximo de corriente que permite la
separación voluntaria de un 99.5% de las
personas, cuando sujetando un electrodo bajo
tensión con las manos, conserva la posibilidad
de soltarlo, mediante la utilización de los
mismos músculos que están siendo
estimulados por la corriente. Se considera
como la máxima corriente segura y se estima
en 10 mA para hombres, en corriente alterna.
URGENCIA: Necesidad de trabajo que se
presenta fuera de la programación y que
permite realizarse cuando se terminen las
tareas en ejecución.
USUARIO: Persona natural o jurídica que se
beneficia con la prestación de un servicio
público, bien como propietario del inmueble en
donde este se presta, o como receptor directo
del servicio. A este último usuario se
denomina también consumidor.
VANO: Distancia horizontal entre dos apoyos
adyacentes de una línea o red.
VECINDAD DEL PACIENTE: Es el espacio
destinado para el examen y tratamiento de
pacientes, se define como la distancia
horizontal de 1.8 metros desde la cama, silla,
mesa u otro dispositivo que soporte al paciente
y se extiende hasta una distancia vertical de
2,30 metros sobre el piso.

119
VIDA ÚTIL: Tiempo durante el cual un bien
cumple la función para la que fue concebido.
ZONA DE SERVIDUMBRE: Es una franja de
terreno que se deja sin obstáculos a lo largo de
una línea de transmisión aérea, para garantizar
que bajo ninguna circunstancia se presenten
accidentes en ella.
Artículo 4º. ABREVIATURAS, ACRÓNIMOS Y SIGLAS
Para efectos del presente Reglamento y una mayor información, se presenta un listado de
las abreviaturas, acrónimos y siglas más comúnmente utilizadas en el sector eléctrico; unas
corresponden a los principales organismos de normalización, otras son de instituciones o
asociaciones y algunas son de uso común y repetido.
ORGANISMO DE NORMALIZACIÓNAMBITO
SIGLA/
ACRÓNIMO
NOMBRE
NORMA
ESPAÑA AENOR Asociación Española de Normalización y Certificación UNE
FRANCIA AFNOR Association Francaise de Normalisation NF
E.E. U.U. ANSI American National Standards Institute ANSI
INGLATERRA BSI British Standards Institution BS
SUR AMÉRICA CAN Comité Andino de Normalización
SUR AMÉRICA CANENA Consejo de Armonización de Normas Electrotécnicas Naciones de
América
EUROPA CENELEC Comitè Europèen de Normalization Electro-technique EN
AMÉRICA COPANT Comisión Panamericana de Normas Técnicas COPANT
COLOMBIA ICONTEC Instituto Colombiano de Normas Técnicas y Certificación NTC
INTERNACIONAL IEC International Electrotechnical Commission IEC
INTERNACIONAL ISO International Organization for Standardization ISO
INTERNACIONAL UIT-ITU Unión Internacional de Telecomunicaciones-International
Telecommunication Union
UIT
ALEMANIA DIN Deutsches Institut fur Normung VDE
Tabla 2. Organismos de Normalización.
ACRÓNIMOS, SIGLAS Y ABREVIATURAS DE COMÚN UTILIZACIÓN
AAC All Aluminum Conductor
AAAC All Aluminum Alloy Conductor
ACSR Aluminum Conductor Steel Reinforced
AEIC Association of Edison Illuminating Companies
ASTM American Society for Testing and Materials
AT Alta Tensión
AWG American Wire Gage
BT Baja Tensión
CEI Comitato Elettrotecnico Italiano
CIGRE Conseil International des Grands Réseaux Electriques
CREG Comisión de Regulación de Energía y Gas
DPS Dispositivo de Protección contra Sobretensiones Transitorias
ESD Electrostatic Discharge
FIPS Federal Information Processing Standards
IACS International Annealed Copper Standard
ICEA Insulated Cable Engineers Association
ICS International Classification for Standards
IEEE Institute of Electrical and Electronics Engineers
IQNET International Certification Network
IRPA International Radiation Protection Association
MT Media Tensión
NEMA National Electrical Manufacturers Association
NFPA National Fire Protection Association
NTC Norma Técnica Colombiana
OMC Organización Mundial del Comercio
PVC Cloruro de polivinilo
SI Sistema Internacional de unidades
SIC Superintendencia de Industria y Comercio
SPT Sistema de Puesta a Tierra

119
SSPD Superintedencia de Servicios Públicos Domiciliarios
TBT Technical Barriers to Trade agreement (Obstáculos técnicos al comercio)
TW Thermoplastic Wet (Termoplástico resistente a la humedad)
THW Thermoplastic Heat Wet (Termoplástico reistente al calor (75°C) y a la humead)
THHN Thermoplastic High Heat Nylon (Termplástico resistente al calor (90°C) y a la abrasión)
UL Underwrites Laboratories Inc.
XLPE Cross Linked Polyethilene (polietileno de cadena cruzada)
c.a. Corriente alterna
c.c. Corriente continua
cmil Circular mil
rms Root mean square. Valor eficaz de una señal
t.c. Transformador de corriente
t.t. Transformador de tensión
Tabla 3. Acrónimos, siglas y abreviaturas de común utilización.
Artículo 5º. ANÁLISIS DE RIESGOS ELÉCTRICOS
En general la utilización y dependencia tanto industrial como doméstica de la energía
eléctrica ha traído consigo la aparición de accidentes por contacto con elementos
energizados o incendios, los cuales se han incrementado cada vez más.
El número de accidentes sigue al avance de electrificación de un país. La mayor parte de los
accidentes con origen eléctrico se presentan en los procesos de distribución y utilización.
A medida que el uso de la electricidad se extiende se requiere ser más exigentes en cuanto
a la normalización y reglamentación. El resultado final del paso de una corriente eléctrica
por el cuerpo humano puede predecirse con un gran porcentaje de certeza, si se toman
ciertas condiciones de riesgo conocidas y se evalúa en qué medida influyen todos los
factores que se conjugan en un accidente de tipo eléctrico.
Esta parte informativa del Retie tiene como principal objetivo crear una conciencia sobre los
riesgos existentes en todo lugar donde se haga uso de la electricidad. Se espera que el
personal calificado la aplique en función de las características de una actividad, un proceso o
una situación en donde se presente el riesgo
Algunos estudios, principalmente los de Dalziel, han establecido niveles de corte de corriente
de los dispositivos de protección que evitan la muerte por electrocución de cero al ciento por
ciento. En la siguiente tabla aparece un resumen de estos niveles.
Corriente de
disparo
6 mA (rms) 10 mA (rms) 20 mA (rms) 30 mA (rms)
Hombres 100 % 98,5 % 7,5 % 0 %
Mujeres 99,5 % 60 % 0 % 0 %
Niños 92,5 % 7,5 % 0 % 0 %
Tabla 4. Porcentaje de personas que se protegen según la corriente de disparo.
En estudios recientes el ing. Biegelmeier estableció la relación entre el I2
.t y los efectos
fisiológicos, tal como aparece en la siguiente tabla:
Energía específica A2
.s.(10-6
) Percepciones y reacciones fisiológicas.
4 a 8 Sensaciones leves en dedos y en tendones de los pies.
10 a 30 Rigidez muscular suave en dedos, muñecas y codos.
15 a 45 Rigidez muscular en dedos, muñecas, codos y hombros. Sensación en las
piernas.
40 a 80 Rigidez muscular y dolor en brazos y piernas.
70 a 120 Rigidez muscular, dolor y ardor en brazos, hombros y piernas.
Tabla 5. Relación entre energía específica y efectos fisiológicos.
Hoy en día, en las normas se han fijado criterios claros sobre soportabilidad de seres
humanos y animales, como se ve en la siguiente gráfica tomada de la NTC 4120, con

119
referente IEC 60479-2, que muestra las zonas de los efectos de las corrientes alternas de 15
Hz a 100 Hz. El umbral de fibrilación ventricular depende de varios parámetros fisiológicos y
otros eléctricos, por ello se ha tomado la curva C1 como límite para diseño de equipos de
protección. Los valores umbrales para flujo de corriente de menos de 0,2 segundos se
aplican solamente al flujo de corriente durante el período vulnerable del ciclo cardíaco.
(mA)
Habitualmente ningun efecto fisiopatológico peligroso
Habitualmente ningun riesgo de fibrilación
Riesgo de fibrilación (hasta aproximadamente un 5%)
Habitualmente ninguna reacción
ZONA 2
ZONA 3
ZONA 4
ZONA 5
ZONA 1
Paro cardíaco, paro respiratorio y quemaduras severas
ZONA 6
Riesgo de fibrilación (por encima de un 50%)
0.1 0.2 0.3 1 2 5 10 20 50 100 200 500 1000 2000 5000 10000
10
20
50
100
200
500
1000
2000
5000
10000
t (ms)
2 3
4
6
1 5
IEC
A C1 C2 C3B
(mA)
Habitualmente ningun efecto fisiopatológico peligroso
Habitualmente ningun riesgo de fibrilación
Habitualmente ninguna reacción
ZONA 2
ZONA 3
ZONA 4
ZONA 5
ZONA 1
Paro cardíaco, paro respiratorio y quemaduras severas
ZONA 6
Riesgo de fibrilación (por encima de un 50%)
0.1 0.2 0.3 1 2 5 10 20 50 100 200 500 1000 2000 5000 10000
10
20
50
100
200
500
1000
2000
5000
10000
t (ms)
2 3
4
6
1 5
IEC
A C1 C2 C3B
´
Figura 1. Zonas de tiempo/corriente de los efectos de las corrientes alternas de 15 Hz a 100 Hz.
1. Evaluación del Nivel de riesgo
El presente Reglamento está orientado a las instalaciones desde baja tensión hasta extra
alta tensión. Debido a que los umbrales de percepción del paso de corriente (1,1 mA), y
las reacciones a soltarse (10 mA), de rigidez muscular o de fibrilación (25 mA) se presentan
con valores muy bajos de corriente para los seres vivos y su consecuencia directa puede ser
la muerte o la pérdida de algún miembro, cualquier accidente de origen eléctrico debe
tomarse como de máxima gravedad potencial.
Adicionalmente, al considerar el uso masivo de instalaciones y que la continuidad en su
utilización es casi permanente a nivel residencial, comercial, industrial y oficial, la frecuencia
de exposición al riesgo también presenta su nivel más alto.
Con el fin de evaluar el grado de los riesgos de tipo eléctrico que el Reglamento busca
minimizar o eliminar, se aplica la siguiente matriz de riesgo.

119
MATRIZ DE ANÁLISIS DE RIESGOS
FR
ECU
EN
TE
PO
SIBLE
O
CASIO
NA
L
REM
O
TO
IM
PR
O
B
A
B
LE
FRECUENCIA
GRAVEDAD
SEVERA
ALTA
MODERADA
BAJA
1 2 3 4 5
NIVELES
DE
RIESGO
Riesgo alto: Necesita alta protección o toma
obligatoria de acciones.
Riesgo medio: Necesita protección básica,
que se amplia según criterio del ingeniero.
Riesgo bajo: Se puede asumir el riesgo o
instalar protección.
FR
ECU
EN
TE
PO
SIBLE
O
CASIO
NA
L
REM
O
TO
IM
PR
O
B
A
B
LE
Figura 2. Matriz de riesgo
Se concluye que el nivel de riesgo siempre será alto para los riesgos considerados, por lo
que los requisitos establecidos como de carácter obligatorio, apuntan a controlar los riesgos
eléctricos más comunes.
También es factible determinar la justificación económica de las medidas de control del
riesgo, en función directa del nivel de riesgo y del nivel de control a establecer, de acuerdo
con un método de evaluación matemática como el desarrollado por William T. Fine.
Justificación = (Nivel de riesgo * Efectividad estimada)/ Costo de las medidas de control
Con carácter general, se admiten como plenamente aceptadas las medidas preventivas que
dan para la Justificación, un valor superior a 20. En el análisis hecho para los diferentes
riesgos eléctricos considerados, siempre se obtiene una cifra mayor.
2. Riesgos eléctricos más comunes
Un riesgo es una condición ambiental o humana cuya presencia o modificación puede
producir un accidente o una enfermedad ocupacional. Por regla general, todas las
instalaciones eléctricas tienen implícito un riesgo y ante la imposibilidad de controlarlos
todos en forma permanente, se seleccionaron algunos de los más comunes, que al no
tenerlos presentes ocasionan la mayor cantidad de accidentes.
El tratamiento preventivo de la problemática del riesgo eléctrico obliga a saber identificar y
valorar las situaciones irregulares, antes de que suceda algún accidente. Por ello, es
necesario conocer claramente el concepto de riesgo de contacto con la corriente eléctrica. A
partir de ese conocimiento, del análisis de los factores que intervienen y de las
circunstancias particulares, se tendrán criterios objetivos que permitan detectar la situación
de riesgo y valorar su grado de peligrosidad. Identificado el riesgo, se han de seleccionar
las medidas preventivas aplicables.
En la siguiente tabla se ilustran algunos de los riesgos eléctricos más comunes, sus posibles
causas y medidas de protección.

119
RIESGO: ARCOS ELÉCTRICOS.
POSIBLES CAUSAS: Malos contactos, cortocircuitos, aperturas de
interruptores con carga, apertura o cierre de seccionadores.
MEDIDAS DE PROTECCIÓN: Utilizar materiales envolventes resistentes a
los arcos, mantener una distancia de seguridad, usar gafas de protección
contra rayos ultravioleta.
RIESGO: AUSENCIA DE ELECTRICIDAD.
POSIBLES CAUSAS: Apagón, no disponer de un sistema ininterrumpido de
potencia, no tener plantas de emergencia, no tener transferencia.
MEDIDAS DE PROTECCIÓN: Disponer de sistemas ininterrumpidos de
potencia y de plantas de emergencia con transferencia automática.
L1
L2
L3
RIESGO: CONTACTO DIRECTO
POSIBLES CAUSAS: Negligencia de técnicos o impericia de no técnicos.
MEDIDAS DE PROTECCIÓN: Distancias de seguridad, interposición de
obstáculos, aislamiento o recubrimiento de partes activas, utilización de
interruptores diferenciales, elementos de protección personal, puesta a tierra,
probar ausencia de tensión.
RIESGO: CONTACTO INDIRECTO
POSIBLES CAUSAS: Fallas de aislamiento, mal mantenimiento, falta de
conductor de puesta a tierra.
MEDIDAS DE PROTECCIÓN: Separación de circuitos, uso de muy baja
tensión, distancias de seguridad, conexiones equipotenciales, sistemas de
puesta a tierra, interruptores diferenciales, mantenimiento preventivo y
correctivo.
RIESGO: CORTOCIRCUITO
POSIBLES CAUSAS: Fallas de aislamiento, impericia de los técnicos,
accidentes externos, vientos fuertes, humedades.
MEDIDAS DE PROTECCIÓN: Interruptores automáticos con dispositivos de
disparo de máxima corriente o cortacircuitos fusibles.
RIESGO: ELECTRICIDAD ESTÁTICA
POSIBLES CAUSAS: Unión y separación constante de materiales como
aislantes, conductores, sólidos o gases con la presencia de un aislante.
MEDIDAS DE PROTECCIÓN: Sistemas de puesta a tierra, conexiones
equipotenciales, aumento de la humedad relativa, ionización del ambiente,
eliminadores eléctricos y radiactivos, pisos conductivos.
RIESGO: EQUIPO DEFECTUOSO
POSIBLES CAUSAS: Mal mantenimiento, mala instalación, mala utilización,
tiempo de uso, transporte inadecuado.
MEDIDAS DE PROTECCIÓN: Mantenimiento predictivo y preventivo,
construcción de instalaciones siguiendo las normas técnicas, caracterización
del entorno electromagnético.

119
RIESGO: RAYOS
POSIBLES CAUSAS: Fallas en el diseño, construcción, operación,
mantenimiento del sistema de protección.
MEDIDAS DE PROTECCIÓN: Pararrayos, bajantes, puestas a tierra,
equipotencialización, apantallamientos, topología de cableados. Además
suspender actividades de alto riesgo, cuando se tenga personal al aire libre.
RIESGO: SOBRECARGA
POSIBLES CAUSAS: Superar los límites nominales de los equipos o de los
conductores, instalaciones que no cumplen las normas técnicas, conexiones
flojas, armónicos.
MEDIDAS DE PROTECCIÓN: Interruptores automáticos con relés de
sobrecarga, interruptores automáticos asociados con cortacircuitos,
cortacircuitos, fusibles, dimensionamiento adecuado de conductores y
equipos.
RIESGO: TENSIÓN DE CONTACTO
POSIBLES CAUSAS: Rayos, fallas a tierra, fallas de aislamiento, violación de
distancias de seguridad.
MEDIDAS DE PROTECCIÓN: Puestas a tierra de baja resistencia,
restricción de accesos, alta resistividad del piso, equipotencializar.
I
RIESGO: TENSIÓN DE PASO
POSIBLES CAUSAS: Rayos, fallas a tierra, fallas de aislamiento, violación de
áreas restringidas.
MEDIDAS DE PROTECCIÓN: Puestas a tierra de baja resistencia,
restricción de accesos, alta resistividad del piso, equipotencializar.
Tabla 6. Riesgos eléctricos comunes.
3. Situaciones de alto riesgo
En los casos o circunstancias en que se observe inminente peligro para las personas, se
deberá interrumpir el funcionamiento de la instalación eléctrica, excepto en aeropuertos y
áreas críticas de hospitales, cuando dicha interrupción conllevaría un riesgo más alto.
En una situación de inminente riesgo de accidente, personal calificado, podrá solicitar a la
autoridad civil o de policía, adoptar las medidas provisionales que eliminen el riesgo, dando
cuenta inmediatamente al organismo de control, que fijará el plazo para restablecer las
condiciones reglamentarias.
En los casos de accidente con o sin interrupción del servicio de energía se comunicará
inmediatamente a la autoridad competente y a la empresa prestadora del servicio.
Artículo 6º. ANÁLISIS DE COMPATIBILIDAD ELECTROMAGNÉTICA
Las técnicas de la compatibilidad electromagnética (CEM) se deben aplicar cuando los
niveles de operación de los dispositivos, equipos o sistemas sean más exigentes que los
requeridos para cumplir la seguridad de personas. La CEM es la armonía que se presenta en

119
un ambiente electromagnético, en el cual operan equipos receptores y se encuentran
cumpliendo con sus funciones satisfactoriamente. El correcto desempeño se puede ver
afectado por el nivel de las perturbaciones electromagnéticas existentes en el ambiente, por
la susceptibilidad de los dispositivos y por la cantidad de energía de la perturbación que se
pueda acoplar a los dispositivos. Cuando estos tres elementos propician la transferencia de
energía nociva, se produce una interferencia electromagnética, que se puede manifestar
como una mala operación, error, apagado y reencendido de equipos o su destrucción. Los
componentes de la compatibilidad electromagnética son: Emisor, canal de acople y
receptor.
En la siguiente figura se expone la estructura de la compatibilidad electromagnética, donde,
PE = Perturbación electromagnética.
C = Canal de acople.
IE = Interferencia electromagnética.
PARTES
EMISOR O FUENTE RECEPTOR O VÍCTIMA
CANAL
C = IEEXPRESIÓN PE *
ELIMINAR PE INSENSIBILIZARACCIONES
ATENUAR
ENERGÍA
Figura 3. Estructura de la CEM
Artículo 7º. PROGRAMA DE SALUD OCUPACIONAL
Para efectos del presente Reglamento Técnico, toda empresa del sector eléctrico colombiano
debe cumplir los siguientes preceptos de salud ocupacional, adoptados de la Resolución
001016 del 31 de marzo de 1989 expedida por los Ministerios de Trabajo y Seguridad Social
y de Salud y las demás que la modifiquen, además de la legislación colombiana sobre la
materia:
− Todos los empleadores públicos, oficiales, privados, contratistas y subcontratistas, están
obligados a organizar y garantizar el funcionamiento de un programa de Salud
Ocupacional.
− El programa de Salud Ocupacional consiste en la planeación, organización, ejecución y
evaluación de las actividades de Medicina Preventiva, Medicina del Trabajo, Higiene
Industrial y Seguridad Industrial. Cada empresa debe tener su propio programa y sólo
es permitido compartir recursos, pero nunca un programa puede comprender a dos
empresas.
− Elaborar un panorama de riesgos para obtener información sobre estos en los sitios de
trabajo de la empresa, que permita su localización y evaluación.
− Establecer y ejecutar las modificaciones en los procesos u operaciones, sustitución de
materias primas peligrosas, encerramiento o aislamiento de procesos, operaciones u

119

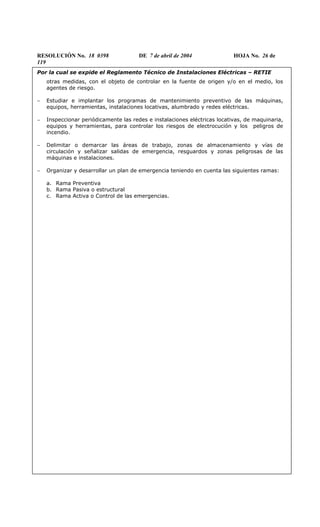

otras medidas, con el objeto de controlar en la fuente de origen y/o en el medio, los
agentes de riesgo.
− Estudiar e implantar los programas de mantenimiento preventivo de las máquinas,
equipos, herramientas, instalaciones locativas, alumbrado y redes eléctricas.
− Inspeccionar periódicamente las redes e instalaciones eléctricas locativas, de maquinaria,
equipos y herramientas, para controlar los riesgos de electrocución y los peligros de
incendio.
− Delimitar o demarcar las áreas de trabajo, zonas de almacenamiento y vías de
circulación y señalizar salidas de emergencia, resguardos y zonas peligrosas de las
máquinas e instalaciones.
− Organizar y desarrollar un plan de emergencia teniendo en cuenta las siguientes ramas:
a. Rama Preventiva
b. Rama Pasiva o estructural
c. Rama Activa o Control de las emergencias.

119
CAPÍTULO II
REQUISITOS TÉCNICOS ESENCIALES
Para efectos del presente Reglamento los requisitos contenidos en este capítulo, por ser de
aplicación obligatoria en todos los niveles de tensión y en todos los procesos, deben
ser acatados según la situación particular, en todas las instalaciones eléctricas en el
territorio Colombiano.
Para toda instalación eléctrica cubierta por el presente Reglamento, será obligatorio que las
actividades de diseño, dirección, construcción, supervisión, recepción, operación,
mantenimiento e inspección sean realizadas por personal calificado con matrícula profesional
vigente que lo autorice para ejercer dicha actividad y quien será el responsable frente al
Estado y ante terceros.
La responsabilidad por dichas actividades corresponde a los siguientes profesionales: Los
ingenieros electricistas o electromecánicos, reglamentados por la Ley 51 de 1986, los
tecnólogos en electricidad o los técnicos electricistas reglamentados por la Ley 19 de 1990,
con matrícula profesional vigente, que los autoriza para realizar este tipo de actividades,
según sea el caso.
Los operadores de red no deben dar servicio de energía a instalaciones eléctricas diseñadas
por tecnólogos en electricidad, cuando la potencia instalada del inmueble, supere los 112,5
kVA o alimente a más de 20 usuarios. Igualmente, si se trata de redes de distribución, a
aquellas con tensión mayor a 13,8 kV, potencia instalada mayor a 150 kVA ó que alimenten
a más de 100 usuarios.
Los operadores de red no deben dar servicio de energía a instalaciones eléctricas diseñadas
o dirigidas por técnicos electricistas, cuando la potencia instalada del inmueble supere los
setenta y cinco (75) kVA o que alimente a más de 10 usuarios. Igualmente, si se trata de
redes de distribución, a aquellas con tensión mayor a 13,8 kV, potencia instalada mayor
a 112,5 kVA ó que alimenten a más de 50 usuarios.
Para efectos del presente Reglamento será requisito de obligatorio cumplimiento para los
Operadores de Red, hacer de público conocimiento las normas técnicas que adopten para el
diseño y construcción de las instalaciones eléctricas destinadas a la prestación del servicio
público de electricidad, las cuales en ningún caso podrán ser discriminatorias o
contravenir el presente Reglamento. Así mismo, en cuanto a los equipos y materiales
instalados, en las instalaciones eléctricas, se adoptan los siguientes criterios basados en la
Resolución CREG 070/98 y se declaran de obligatorio cumplimiento:
− Los materiales y herrajes para las redes aéreas y subterráneas, deben cumplir con
especficiaciones establecidas en normas técnicas nacionales expedidas por las
autoridades competentes, o en su defecto por normas técnicas internacionales o de
reconocida aceptación internacional.
−
− Las especificaciones de diseño de las redes deben cumplir con las normas que haya
adoptado el Operador de Red (OR), siempre y cuando no contravengan lo dispuesto
en este Reglamento, sean de conocimiento público y su aplicación no sea
discriminatoria.
− Las especificaciones de diseño, fabricación, prueba e instalación de equipos para los
sistemas de transmisión, tanto nacional (STN) como regional (STR’s) o sistema de
distribución local (SDL’s), incluyendo los requisitos de calidad, deben cumplir con las
partes aplicables de una cualquiera de las normas técnicas nacionales o en su defecto de
las internacionales que regulan esta materia, siempre que no contravengan el presente
Reglamento.

119
Artículo 8º. CLASIFICACIÓN DE LOS NIVELES DE TENSIÓN EN CORRIENTE
ALTERNA.
Para efectos del presente Reglamento Técnico, se fijan los siguientes niveles de tensión,
establecidos en la norma NTC 1340, así:
− Extra alta tensión (EAT): Los de tensión nominal entre fases superior a 220 kV.
− Alta tensión (AT): Los de tensión nominal mayor o igual a 57,5 kV y menor o igual a
220 kV.
− Media tensión (MT): Los de tensión nominal superior a 1000 V e inferior a 57,5 kV.
− Baja tensión (BT): Los de tensión nominal mayor o igual a 25 V y menor o igual a
1000 V.
Toda instalación eléctrica debe asociarse a uno de los anteriores niveles. Si en la instalación
existen circuitos o elementos en los que se utilicen distintas tensiones, el conjunto del
sistema se clasificará, para efectos prácticos, en el grupo correspondiente al valor de la
tensión nominal más elevada.
Artículo 9º. SISTEMA DE UNIDADES
Para efectos del presente Reglamento, se debe aplicar en el sector eléctrico el Sistema
Internacional de Unidades (SI), aprobado por Resolución No. 1823 de 1991 de la
Superintendencia de Industria y Comercio. Por tanto, los siguientes símbolos y nombres
tanto de magnitudes como de unidades se declaran de obligatorio cumplimiento, en todas
las actividades que se desarrollen en el sector eléctrico y deben expresarse en todos los
documentos públicos y privados.
Reglas para el uso de símbolos y unidades:
− No debe confundirse magnitud con unidad.
− El símbolo de la unidad será el mismo para el singular que para el plural.
− Cuando se va a escribir o pronunciar el plural del nombre de una unidad, se usarán las
reglas de la gramática española.
− Cada unidad y cada prefijo tiene un solo símbolo y este no debe ser cambiado. No se
deben usar abreviaturas.
− Los símbolos de las unidades se denotan con letras minúsculas, con la excepción del
ohmio (Ω) letra mayúscula omega del alfabeto griego. Aquellos que provienen del
nombre de personas se escriben con mayúscula.
− El nombre completo de las unidades se debe escribir con letra minúscula, con la única
excepción del grado Celsius, salvo en el caso de comenzar la frase o luego de un punto.
− Las unidades sólo podrán designarse por sus nombres completos o por sus símbolos
correspondientes reconocidos internacionalmente.
− Entre prefijo y símbolo no se deja espacio.
− El producto de símbolos se indica por medio de un punto.
− No se colocarán signos de puntuación luego de los símbolos de la unidades, sus múltiplos
o submúltiplos, salvo por regla de puntuación gramatical, dejando un espacio de
separación entre el símbolo y el signo de puntuación.

119
Nombre de la magnitud Símbolo de la
magnitud
Nombre de la unidad Símbolo de la
unidad SI
Admitancia Y siemens S
Capacitancia C faradio F
Carga Eléctrica Q culombio C
Conductancia G siemens S
Conductividad σ siemens por metro S/m
Corriente eléctrica I amperio A
Densidad de corriente J amperio por metro cuadrado A/m2
Densidad de flujo eléctrico D culombio por metro cuadrado C/m2
Densidad de flujo magnético Β tesla T
Energía activa W vatio hora W.h
Factor de potencia FP uno 1
Frecuencia f hertz Hz
Frecuencia angular ω radián por segundo rad/s
Fuerza electromotriz E voltio V
Iluminancia Ev lux lx
Impedancia Z ohmio Ω
Inductancia L henrio H
Intensidad de campo eléctrico. E voltio por metro V/m
Intensidad de campo magnético H amperio por metro A/m
Intensidad luminosa Iv candela cd
Longitud de onda λ metro m
Permeabilidad relativa µr uno 1
Permitividad relativa εr uno 1
Potencia activa P vatio W
Potencia aparente PS voltamperio V.A
Potencia reactiva PQ voltamperio reactivo VAr
Reactancia X ohmio Ω
Resistencia R ohmio Ω
Resistividad ρ ohmio metro Ω.m
Tensión o potencial eléctrico V voltio V
Tabla 7. Simbología de magnitudes y unidades utilizadas en electrotecnia
Artículo 10º. SIMBOLOGÍA GENERAL
Para efectos del presente Reglamento Técnico, se adoptan y se declaran de obligatorio
cumplimiento los siguientes símbolos gráficos a utilizar en instalaciones eléctricas, tomados
de las normas técnicas IEC 60617, ANSI Y32, CSA Z99, IEEE 315; los cuales guardan mayor
relación con la seguridad eléctrica. Cuando se requieran otros símbolos se pueden tomar de
las normas precitadas.

119
Ánodo de Sacrificio Caja de Empalme Central de Generación Central Hidráulica Central Térmica
Clavija de 15 A Clavija de 20 A Conductores de Fase Conductor Neutro Conductor de Puesta a
Tierra
!
Conector Removible Descargador de
Sobretensión
Detector Automático de
Incendio
Doble Aislamiento Empalme
G
Equipotencialidad Extintor para Equipo
Eléctrico
Fusible Generador Interruptor Automático
Interruptor Diferencial Interruptor -
Seccionador para AT
Masa Parada de Emergencia Riesgo Eléctrico
Seccionador Subestación Tierra Tierra Aislada Tierra de Protección
Tomacorreinte de 20 A Tomacorriente Doble
(Arquitectónico)
Tomacorriente en el
piso
Transformador de
Aislamiento
Transformador de
Seguridad
Tabla 8. Principales símbolos gráficos

119
Artículo 11º. SEÑALIZACIÓN DE SEGURIDAD
1. Objeto
El objetivo de las señales de seguridad es transmitir mensajes de prevención, prohibición o
información en forma clara, precisa y de fácil entendimiento para todos, en una zona en la
que se ejecutan trabajos eléctricos o en zonas de operación de máquinas, equipos o
instalaciones que entrañen un peligro potencial. Las señales de seguridad no eliminan por sí
mismas el peligro pero dan advertencias o directrices que permitan aplicar las medidas
adecuadas para prevención de accidentes.
Para efectos del presente Reglamento los siguientes requisitos respecto a señalización de
seguridad son de obligatoria aplicación, y la entidad propietaria de la instalación será
responsable de su utilización. Su escritura debe ser en idioma castellano.
2. Clasificación de las Señales de Seguridad
Las señales de seguridad se clasifican en informativas (rectangulares), de peligro
(triangulares) y de obligación o prohibición (circulares) y siempre llevan pictogramas en su
interior.
Ancho x largo Lado Diámetro
12,5 x 25 25 25
25 x 50 50 50
50 x 100 100 100
100 x 200 200 200
200 x 400 400 400
300 x 600 600 600
450 x 900 900 900
Tabla 9. Dimensiones típicas de las señales en milímetros.
Color de la señal Significado Color de contraste
Rojo Peligro, parada, prohibición e
Información sobre incendios.
Blanco
Amarillo Riesgo, advertencia, peligro
no inmediato.
Negro
Verde Seguridad o ausencia de
peligro
Blanco
Azul Obligación o Información Blanco
Tabla 10. Colores de las señales y su significado

119
Significado Descripción Pictograma
Información Equipo de primeros
auxilios
Cruz Griega
1
1. Negro o Verde
2. Blanco
3. Verde
Significado: Puesto de Primeros
auxilios
Peligro Materiales
inflamables o altas
temperaturas.
Llama
Peligro Materiales tóxicos Calavera con
tibias cruzadas
Peligro Materiales
corrosivos
Mano carcomida
Peligro Materiales
radiactivos
Un trébol
convencional
Peligro Riesgo eléctrico Un rayo o arco
Obligación Símbolo de
protección
obligatoria de los
pies.
Botas con símbolo
de riesgo eléctrico
Prohibición Símbolo de
prohibido el paso
Peatón caminando
con línea
transversal
sobrepuesta
Información Símbolo de peligro
de muerte para
aviso al público en
general.
Aviso y símbolo
de riesgo
eléctrico.
Tabla 11. Principales señales de seguridad.

119
3. Características específicas del símbolo de riesgo eléctrico.
Donde se precise el símbolo de riesgo eléctrico, se conservarán las siguientes dimensiones,
adoptadas de la IEC 60417-1:
Altura
h
a b c d e
40 10 20 8 6,4
50 2 12 26 10 8
64 2,5 16 33 13 10
80 3 20 41 16 12,8
100 4 25 51 20 16
125 5 32 64 25 20
160 6 40 82 32 26
200 8 50 102 40 32
Distancias en milímetros
Tabla 12. Dimensiones del símbolo de riesgo eléctrico
Figura 4. Símbolo de riesgo eléctrico No. 56 IEC 60417-1.
4. Código de colores para conductores aislados.
Con el objeto de evitar accidentes por la mala interpretación de los niveles de tensión y
unificar los criterios para instalaciones eléctricas, se debe cumplir el código de colores para
conductores establecido en la Tabla 13. Se tomará como válida para determiar este
requisito el color propio del acabado exterior del conductor o en su defecto, su marcación
debe hacerse en las partes visibles con pintura, con cinta o rutolos adhesivos del color
respectivo. Este riquisito es también aplicable a conductores desnudos, como los barrajes.
No aplicaNo aplicaVerde
amarillo
No aplicaVerde
amarillo
Verde
amarillo
Verde
amarillo
TIERRA
AISLADA
Desnudo
o verde
Gris
Café
Naranja
Amarillo
3 fases
4 hilos
480
/277V
3φΥ
480V240/208
/120V
240V208
/120V
240
/120V
120 VTENSIONES
NOMINALES
Desnudo
o verde
Desnudo
o verde
Desnudo
o verde
Desnudo
o verde
Desnudo
o verde
Desnudo
o verde
TIERRA DE
PROTECCIÓN
No
Aplica
BlancoNo
Aplica
BlancoBlancoBlancoNEUTRO
Café
Naranja
Amarillo
Negro
Naranja
Azul
Negro
Azul
Rojo
Amarillo
Azul
Rojo
Negro
Rojo
NegroFASES
3 fases
3 hilos
3 fases
4 hilos
3 fases
3 hilos
3 fases
4 hilos
2 fases
3 hilos
1 fase
2 hilos
CONDUCTORES
ACTIVOS
3φ∆3φ∆-3φ∆3φΥ1φ1φSISTEMA
No aplicaNo aplicaVerde
amarillo
No aplicaVerde
amarillo
Verde
amarillo
Verde
amarillo
TIERRA
AISLADA
Desnudo
o verde
Gris
Café
Naranja
Amarillo
3 fases
4 hilos
480
/277V
3φΥ
480V240/208
/120V
240V208
/120V
240
/120V
120 VTENSIONES
NOMINALES
Desnudo
o verde
Desnudo
o verde
Desnudo
o verde
Desnudo
o verde
Desnudo
o verde
Desnudo
o verde
TIERRA DE
PROTECCIÓN
No
Aplica
BlancoNo
Aplica
BlancoBlancoBlancoNEUTRO
Café
Naranja
Amarillo
Negro
Naranja
Azul
Negro
Azul
Rojo
Amarillo
Azul
Rojo
Negro
Rojo
NegroFASES
3 fases
3 hilos
3 fases
4 hilos
3 fases
3 hilos
3 fases
4 hilos
2 fases
3 hilos
1 fase
2 hilos
CONDUCTORES
ACTIVOS
3φ∆3φ∆-3φ∆3φΥ1φ1φSISTEMA
Tabla 13. Código de Colores para conductores

119
Artículo 12º. COMUNICACIONES POR RADIO
Para efectos del presente Reglamento y en razón al uso masivo de comunicaciones por radio
para todo tipo de maniobras y coordinación de trabajos, se adoptan las siguientes
abreviaturas de servicio, tomadas del código telegráfico o Código Q, utilizado desde 1912.
ABREVIATURA SIGNIFICADO ABREVIATURA SIGNIFICADO
QAB Pedir autorización QRU Tiene algún mensaje para mí?
QAP Permanecer en escucha QRV Preparado para
QAQ Existe peligro? QRX Cuándo vuelve a llamar?
QAV Me llama usted? QSA Intensidad de la señal (de 1 a 5)
QAY Avisar cuando pase por….. QSG Mensajes por enviar
QBC Informe meteorológico QSI Informar a….
QCB Está ocasionando demora QSL Confirmar recepción
QCS Mi recepción fue interrumpida QSM Repetir último mensaje
QDB Enviar el mensaje a… QSN Ha escuchado?
QEF Llegar al estacionamiento QSO Necesito comunicarme con…
QEN Mantener la posición QSR Repetir la llamada
QGL Puedo entrar en…? QSY Pasar a otra frecuencia
QGM Puedo salir de…? QSR Repetir la llamada
QOD Permiso para comunicar QSX Escuchar a…
QOE Señal de seguridad QSY Pasar a otra frecuencia
QOF Calidad de mis señales QTA Cancelar el mensaje
QOT Tiempo de espera para
comunicación
QTH Ubicación o lugar
QRA Quien llama QTN Hora de salida
QRB Distancia aproximada entre
estaciones
QTR Hora exacta
QRD Sitio hacia donde se dirige QTU Hora en que estará al aire
QRE Hora de llegada QTX Estación dispuesta para comunicar
QRF Volver a un sitio QTZ Continuación de la búsqueda
QRG Frecuencia exacta QUA Tiene noticias de….?
QRI Tono de mi transmisión QUB Datos solicitados
QRK Cómo me copia? QUD Señal de urgencia
QRL Estar ocupado QUE Puedo hablar en otro idioma?
QRM Tiene interferencia? QUN Mi situación es…
QRO Aumentar la potencia de
transmisión
QUO Favor buscar…
QRP Disminuir la potencia de
transmisión
CQ Llamado general
QRQ Transmitir más rápido MN Minutos
QRRR Llamada de emergencia RPT Favor repetir
QRS Transmitir más despacio TKS Gracias
QRT Cesar de transmitir
Tabla 14. Código Q
Cada trabajador que reciba un mensaje oral concerniente a maniobras de conexión o
desconexión de líneas o equipos, deberá repetirlo de inmediato al remitente y obtener la
aprobación del mismo. Cada trabajador autorizado que envíe tal mensaje oral deberá
repetirlo al destinatario y asegurarse de la identidad de este último.
Artículo 13º. DISTANCIAS DE SEGURIDAD
Para efectos del presente Reglamento y teniendo en cuenta que frente al riesgo eléctrico la
técnica más efectiva de prevención, siempre será guardar una distancia respecto a las
partes energizadas, puesto que el aire es un excelente aislante, en este apartado se fijan las

119
distancias mínimas que deben guardarse entre líneas eléctricas y elementos físicos
existentes a lo largo de su trazado (carreteras, edificios, árboles, etc.) con el objeto de
evitar contactos accidentales.
Las distancias verticales y horizontales que se presentan en las siguientes tablas, se
adoptaron del National Electrical Safety Code, ANSI C2; todas las tensiones dadas en estas
tablas son tensiones entre fases, para circuitos puestos a tierra sólidamente y otros circuitos
en los que se tenga un tiempo despeje de falla a tierra acorde con el presente Reglamento.
Todas la distancias de seguridad deberán ser medidas de superficie a superficie y todos los
espacios deberán ser medidos de centro a centro. Para la medición de distancias de
seguridad, los accesorios metálicos normalmente energizados serán considerados como
parte de los conductores de línea. Las bases metálicas de los terminales del cable y los
dispositivos similares deberán ser considerados como parte de la estructura de soporte.
Los conductores denominados cubiertos o semiaislados y sin pantalla, es decir, con un
recubrimiento que no esté certificado para ofrecer el aislamiento en media tensión, deben ser
considerados conductores desnudos para todo requerimiento de distancias de seguridad, ya
que realmente no son conductores aislados, salvo en el espacio comprendido entre fases del
mismo o diferente circuito, que puede ser reducido por debajo de los requerimientos para los
conductores expuestos cuando la cubierta del conductor proporciona rigidez dieléctrica para
limitar la posibilidad de la ocurrencia de un cortocircuito o de una falla a tierra. Cuando se
reduzcan las distancias entre fases, se deben utilizar separadores para mantener el espacio
entre ellos.
Nota 1: Las distancias de seguridad establecidas en las siguientes tablas, aplican a
conductores desnudos.
Nota 2: En el caso de tensiones mayores a 57,5 kV entre fases, las distancias de seguridad
especificadas en las tablas se incrementarán en un 1% por cada 100 m que sobrepasen los
1000 metros sobre el nivel del mar.
Nota 3: Las distancias verticales se toman siempre desde el punto energizado más cercano
al lugar de posible contacto.
Nota 4: Las distancias horizontales se toman desde la fase más cercana al sitio de posible
contacto.
Nota 5: Si se tiene una instalación con una tensión diferente a las contempladas en el
presente Reglamento, debe cumplirse el requisito exigido para la tensión inmediatamente
superior.
Nota 6: Cuando los edificios, chimeneas, antenas o tanques u otras instalaciones elevadas
no requieran algún tipo de mantenimiento, como pintura, limpieza, cambio de partes o
trabajo de personas cerca a los conductores, o si se emplea cable aislado, la distancia
horizontal (b) puede ser reducida en 0,6 metros.
Nota 7: Un techo, balcón o área es considerado fácilmente accesible para los peatones si
éste puede ser alcanzado de manera casual a través de una puerta, rampa, ventana, escalera
o una escalera a mano permanentemente utilizada por una persona, a pie, alguien que no
despliega ningún esfuerzo físico extraordinario ni emplea ningún instrumento o dispositivo
especial para tener acceso a éstos. No se considera un medio de acceso a una escalera
permanentemente utilizada si es que su peldaño más bajo mide 2,45 m o más desde el nivel
del piso u otra superficie accesible permanentemente instalada.
Nota 8: Si se tiene un tendido aéreo con cable aislado y con pantalla, no se aplican estas
distancias
Nota 9: Se puede hacer el cruce de una red de menor tensión por encima de una de mayor
tensión de manera experimental, siempre y cuando se documente el caso y se efectúe bajo
supervisión autorizada y calificada.
Nota 10: En techos metálicos cercanos y en casos de redes de conducción que van paralelas
o que cruzan las líneas de media, alta y extra alta tensión, se debe verificar que las tensiones
inducidas no presenten peligro o no afecten su funcionamiento.

119
DISTANCIAS MÍNIMAS DE SEGURIDAD EN ZONAS CON CONSTRUCCIONES
Descripción Tensión nominal entre
fases (kV)
Distancia
(m)
44/34,5/33 3,8
13,8/13,2/11,4/7,6 3,8
Distancia vertical “a” sobre techos y proyecciones, aplicable
solamente a zonas de muy difícil acceso a personas.
(Figura 5)
<1 3,2
115/110 2,8
66/57,5 2,5
44/34,5/33 2,3
13,8/13,2/11,4/7,6 2,3
Distancia horizontal “b” a muros, proyecciones, ventanas y
diferentes áreas independientemente de la facilidad de
accesibilidad de personas. (Figura 5)
<1 1,7
44/34,5/33 4,1
13,8/13,2/11,4/7,6 4,1
Distancia vertical “c” sobre o debajo de balcones o techos
de fácil acceso a personas, y sobre techos accesibles a
vehículos de máximo 2,45 m de altura. (Figura 5)
<1 3,5
500 8,6
230/220 6,8
115/110 6,1
66/57,5 5,8
44/34,5/33 5,6
13,8/13,2/11,4/7,6 5,6
Distancia vertical “d” a carreteras, calles, callejones, zonas
peatonales, áreas sujetas a tráfico vehicular. (Figura 5)
<1 5
Tabla 15. Distancias mínimas de seguridad en zonas con construcciones
Figura 5. Distancias de seguridad en zonas con construcciones

119
DISTANCIAS MÍNIMAS DE SEGURIDAD
Descripción Tensión nominal
entre fases (kV)
Distancia (m)
500 8,6
230/220 6,8
115/110 6,1
66/57,5 5,8
44/34,5/33 5,6
13,8/13,2/11,4/7,6 5,6
Distancia mínima al suelo “d” en cruces con
carreteras, calles, callejones, zonas peatonales,
áreas sujetas a tráfico vehicular (Figura 6).
<1 5
Cruce de líneas aéreas de baja tensión en
grandes avenidas.
<1 5,6
500 8,6
230/220 6,8
115/110 6,1
66/57,5 5,8
44/34,5/33 5,6
13,8/13,2/11,4/7,6 5,6
Distancia mínima al suelo “d1” desde líneas
que recorren avenidas, carreteras y calles
(Figura 6)
<1 5
500 8,6
230/220 6,8
115/110 6,1
66/57,5 5,8
44/34,5/33 5,6
13,8/13,2/11,4/7,6 5,6
Distancia mínima al suelo “d” en bosques,
áreas cultivadas, pastos, huertos, etc.
<1 5
500 11,1
230/220 9,3
115/110 8,6
66/57,5 8,3
44/34,5/33 8,1
13,8/13,2/11,4/7,6 8,1
Distancia mínima al suelo “e” en cruces con
ferrocarriles sin electrificar o funiculares.
(Figura 7)
<1 7,5
Tabla 16. Distancias mínimas de seguridad para diferentes lugares y situaciones.
LÍNEA
LÍNEA
d1 d
Figura 6. Distancias “d” y “d1” en cruce y recorridos de vías

119
e
Figura 7. Distancia “e” en cruces con ferrocarriles sin electrificar
entre fases (kV)
Distancia (m)
500 4,8
230/220 3,0
115/110 2,3
66/57,5 2,0
44/34,5/33 1,8
13,8/13,2/11,4/7,6 1,8
Distancia vertical “f” en cruce con ferrocarriles
electrificados, tranvías y trole-buses (Figura 8)
<1 1,2
500 12,9
230/220 11,3
115/110 10,6
66/57,5 10,4
44/34,5/33 10,2
13,8/13,2/11,4/7,6 10,2
Distancia vertical “g” en cruce con ríos,
canales navegables o flotantes adecuados para
embarcaciones con altura superior a 2 m y
menor de 7 m.
(Figura 9)
<1 9,6
500 7,9
230/220 6,3
115/110 5,6
66/57,5 5,4
44/34,5/33 5,2
13,8/13,2/11,4/7,6 5,2
Distancia vertical “g” en cruce con ríos,
canales navegables o flotantes, no adecuadas
para embarcaciones con altura mayor a 2 m.
(Figura 9)
<1 4,6
Tabla 16. (Continuación)

119
Figura 8. Distancia “f” en cruces con ferrocarriles electrificados.
Figura 9. Distancia “g” en cruces con ríos, cauces de agua, canales navegables
entre fases (kV)
Distancia
(m)
500 14,6
230/220 12,8
115/110 12
66/57,5 12
44/34,5/33 12
13,8/13,2/11,4/7,6 12
Distancia vertical al piso en cruce por
campos deportivos abiertos.
<1 12
500 9,6
230/220 7,8
115/110 7
66/57,5 7
44/34,5/33 7
13,8/13,2/11,4/7,6 7
Distancia horizontal en cruce por
campos deportivos abiertos.
<1 7
Tabla 16. (Continuación)

119
1. Distancias mínimas de seguridad en cruces de líneas.
DISTANCIAS EN METROS
500 4,8 4,2 4,2 4,2 4,3 4,3 4,6 5,3 7,1
230/220 3 2,4 2,4 2,4 2,5 2,6 2,9 3,6
115/110 2,3 1,7 1,7 1,7 1,8 1,9 2,2
66 2 1,4 1,4 1,4 1,5 1,5
57,5 1,9 1,3 1,3 1,3 1,4
44/34,5/33 1,8 1,2 1,2 1,3
13,8/13,2/11,4/7,6 1,8 1,2 1,2
<1 1,2 0,6
Tensión
Nominal
(kV) entre
Fases de la
Línea
Superior
Comunicaciones 0,6
Comunic. <1 13,8/
13,2/
11,4/
7,6
44/
34,5/
33
57,5 66 115/
110
230/
220
500
Tensión Nominal (kV) entre Fases de la Línea Inferior
Tabla 17. Distancias verticales mínimas en vanos con cruce de líneas.
Nota: La línea de menor nivel de tensión siempre debe estar a menor altura
2. Distancias mínimas entre conductores en la misma estructura.
Los conductores sobre apoyos fijos, deben tener distancias horizontales y verticales entre
cada uno, no menores que el valor requerido en las Tablas 18 y 19.
Todos los valores son válidos hasta 1000 metros sobre el nivel del mar; para mayores
alturas, debe aplicarse el factor de corrección por altura.
Cuando se tienen conductores de diferentes circuitos, la tensión considerada debe ser la
tensión fase-tierra del circuito de más alta tensión o la diferencia fasorial entre los
conductores considerados.
Cuando se utilicen aisladores de suspensión y su movimiento no esté limitado, la
distancia horizontal de seguridad entre los conductores deberá incrementarse de tal forma
que la cadena de aisladores pueda moverse transversalmente hasta su máximo ángulo de
balanceo de diseño sin reducir los valores indicados en la Tabla 18. El desplazamiento de los
conductores deberá incluir la deflexión de estructuras flexibles y accesorios, cuando dicha
deflexión pueda reducir la distancia horizontal de seguridad entre los conductores.
CLASE DE CIRCUITO Y TENSIÓN ENTRE LOS
CONDUCTORES CONSIDERADOS
DISTANCIAS HORIZONTALES DE SEGURIDAD
(cm)
Conductores de comunicación expuestos 15 (1)
7,5 (2)
Alimentadores de vías férreas
0 a 750 V No. 4/0 AWG o mayor calibre.
0 a 750 V calibre menor de No. 4/0 AWG
Entre 750 V y 8,7 kV.
15
30
30
Conductores de suministro del mismo circuito.
0 a 8,7 kV
Entre 8,7 y 50 kV
Más de 50 kV
30
30 más 1 cm por kV sobre 8,7 kV
Ningún valor especificado
Conductores de suministro de diferente circuito (3)
0 a 8,7 kV
Entre 8,7 y 50 kV
Entre 50 kV y 814 kV
30
30 más 1 cm por kV sobre 8,7 kV
72,5 más 1 cm por kV sobre 50 kV
Tabla 18. Distancia horizontal entre conductores soportados en la misma estructura de apoyo.
(1)
No se aplica en los puntos de transposición de conductores.
(2)
Permitido donde se ha usado regularmente espaciamiento entre pines, menor a 15 cm. No se aplica en los
puntos de transposición de conductores.

119
(3)
Para las tensiones que excedan los 50 kV, la distancia de seguridad deberá ser incrementada en un 1% por cada
100 m en exceso de 1000 metros sobre el nivel del mar. Todas las distancias de seguridad para tensiones mayores
de 50 kV se basarán en la máxima tensión de operación.
CONDUCTORES A MAYOR ALTURA
CONDUCTORES DE SUMINISTRO A LA
INTEMPERIE (TENSIÓN EN kV)
HASTA 1 kV ENTRE 7,6 Y 66 kV
Conductores y cables de comunicación.
a. Localizados en el apoyo de empresa
de comunicaciones.
b. Localizados en el apoyo de empresa
de energía.
1
1
1 más 0,01 m por kV sobre 7,6
kV.
1 más 0,01 m por kV sobre 7,6
kV.
Hasta 1 kV 0,41 1 más 0,01 m por kV sobre 7,6
kV
Entre 1 kV y 7,6 kV No permitido 1 más 0,01 m por kV sobre 7,6
kV
Entre 11,4 kV y 34,5 kV No permitido 1,2 más 0,01 m por kV sobre
7,6 kV
CONDUCTORES
Y CABLES A
MENO R
ALTURA
Conductores
de
suministro
eléctrico a la
intemperie
Entre 44 kV y 66 kV No permitido 1,2 más 0,01 m por kV sobre
7,6 kV
Tabla 19. Distancia vertical en metros entre conductores sobre la misma estructura.
Nota: La línea de menor nivel de tensión siempre debe estar a menor altura
Artículo 14º. CAMPOS ELECTROMAGNÉTICOS
El presente Reglamento define requisitos para intensidad de campo eléctrico y densidad de
flujo magnético para las zonas donde pueda permanecer público, independientemente del
tiempo, basado en criterios de la institución internacional IRPA (International Radiation
Protection Association), que recopila muchas de la investigaciones que se han realizado.
El campo eléctrico es una alteración del espacio, que hace que las partículas cargadas,
experimenten una fuerza debido a su carga, es decir, si en una región determinada una
carga eléctrica experimenta una fuerza, entonces en esa región hay un campo eléctrico. El
campo eléctrico es producido por la presencia de cargas eléctricas estáticas o en
movimiento. Su intensidad en un punto depende de la cantidad de cargas y de la distancia a
éstas. A este campo también se le conoce como campo electrostático debido a que su
intensidad en un punto no depende del tiempo.
El campo eléctrico natural originado en la superficie de la tierra es de aproximadamente 100
V/m, mientras que en la formación del rayo se alcanzan valores de campo eléctrico hasta de
500 kV/m.
El campo eléctrico artificial es el producido por todas las instalaciones y equipos eléctricos
construidos por el hombre, como: Líneas de transmisión y distribución, transformadores,
electrodomésticos y máquinas eléctricas.
En este caso, la intensidad del campo eléctrico en un punto depende del nivel de tensión de
la instalación y de la distancia a ésta, así: A mayor tensión mayor intensidad de campo
eléctrico, y a mayor distancia menor intensidad de campo eléctrico.
La intensidad del campo eléctrico se mide en voltios por metro (V/m) o kV/m. Esta medida
representa el efecto eléctrico sobre una carga presente en algún punto del espacio.
El campo magnético es una alteración del espacio que hace que en las cargas eléctricas en
movimiento se genere una fuerza proporcional a su velocidad y a su carga. Es producido
por imanes o por corrientes eléctricas. Su intensidad en un punto depende de la magnitud
de la corriente y de la distancia a ésta o de las propiedades del imán y de la distancia. Este
campo también se conoce como magnetostático debido a que su intensidad en un punto
no depende del tiempo.

119
En la superficie de la tierra la inducción del campo magnético natural es máxima en los polos
magnéticos (cerca de 70 µT) y mínima en el ecuador magnético (cerca de 30 µT).
El campo magnético es originado por la circulación de corriente eléctrica. Por tanto, todas
las instalaciones y equipos que funcionen con electricidad producen a su alrededor un campo
magnético que depende de la magnitud de la corriente y de la distancia a ésta, así: a
mayor corriente, mayor campo magnético y a mayor distancia menor densidad de campo
magnético.
En teoría, se debería hablar de intensidad de campo magnético, pero en la práctica se toma
la densidad de flujo magnético, que se representa con la letra B y se mide en teslas (el
gauss ya no se toma como unidad oficial), la cual tiene la siguiente equivalencia:
1 tesla = 1 N/(A.m) = 1 V.s/ m2
= 1 Wb/m2
= 10.000 gauss
El campo electromagnético es una modificación del espacio debida a la interacción de
fuerzas eléctricas y magnéticas simultáneamente, producidas por un campo eléctrico y uno
magnético que varían en el tiempo, por lo que se le conoce como campo electromagnético
variable.
El campo electromagnético es producido por cargas eléctricas en movimiento (corriente
alterna) y tiene la misma frecuencia de la corriente eléctrica que lo produce. Por lo tanto,
un campo electromagnético puede ser originado a bajas frecuencias (0 a 300 Hz) o a más
altas frecuencias.
Los campos electromagnéticos de baja frecuencia son cuasiestacionarios (casi estacionarios)
y pueden tratarse por separado como si fueran estáticos, tanto para medición como para
modelamiento.
Las instalaciones del sistema eléctrico de energía producen campos electromagnéticos a 60
Hz. Este comportamiento permite medir o calcular el campo eléctrico y el campo magnético
en forma independiente mediante la teoría cuasiestática, es decir, que el campo magnético
no se considera acoplado al campo eléctrico.
Para efectos del presente Reglamento Técnico se establecen los siguientes valores límites
máximos, como requisito de obligatorio cumplimiento, los cuales se adoptaron de los
umbrales establecidos por IRPA, para exposición ocupacional de día completo o exposición
del público.
INTENSIDAD DE CAMPO ELÉCTRICO
(kV/m)
DENSIDAD DE FLUJO MAGNÉTICO
(mT)
10 0,5
Tabla 20. Valores límites de campos electromagnéticos para baja frecuencia.
Debe entenderse que ningún sitio donde pueda estar expuesto el público, debe superar
estos valores. Para líneas de transmisión estos valores no deben ser superados dentro de la
zona de servidumbre y para circuitos de distribución, a partir de las distancias de seguridad.
Para mediciones bajo las líneas de transmisión, se utiliza un equipo destinado para ello (no
se tiene un nombre genérico), a un metro de altura sobre el nivel del piso, en sentido
transversal al eje de la línea hasta el límite de la zona de servidumbre.
Artículo 15º. PUESTAS A TIERRA
Toda instalación eléctrica cubierta por el presente Reglamento, excepto donde se indique
expresamente lo contrario, debe disponer de un Sistema de Puesta a Tierra (SPT), en tal
forma que cualquier punto del interior o exterior, normalmente accesible a personas que

119
puedan transitar o permanecer allí, no estén sometidos a tensiones de paso, de contacto o
transferidas, que superen los umbrales de soportabilidad cuando se presente una falla.
Los objetivos de un sistema de puesta a tierra (SPT) son: La seguridad de las personas, la
protección de las instalaciones y la compatibilidad electromagnética.
Las funciones de un sistema de puesta a tierra son:
− Garantizar condiciones de seguridad a los seres vivos.
− Permitir a los equipos de protección despejar rápidamente las fallas.
− Servir de referencia al sistema eléctrico.
− Conducir y disipar las corrientes de falla con suficiente capacidad.
− En algunos casos, servir como conductor de retorno.
− Transmitir señales de RF en onda media.
Se debe tener presente que el criterio fundamental para garantizar la seguridad de los seres
humanos, es la máxima corriente que pueden soportar, debida a las tensiones de paso, de
contacto o transferidas y no el valor de resistencia de puesta a tierra tomado aisladamente.
Sin embargo, un bajo valor de la resistencia de puesta a tierra es siempre deseable para
disminuir la máxima elevación de potencial (GPR por sus siglas en inglés).
La tensión máxima de contacto aplicada al ser humano, que se acepta en cualquier punto de
una instalación, está dada en función del tiempo de despeje de la falla a tierra, de la
resistividad del suelo y de la corriente de falla. Para efectos del presente Reglamento la
tensión máxima de contacto o de toque no debe superar los valores dados en la siguiente
tabla y tomados de la Figura 44A de la IEC 60364-4-44.
Tiempo de despeje de la
falla
Máxima tensión de contacto
admisible (valores en rms c.a.)
Mayor a dos segundos 50 voltios
500 milisegundos 80 voltios
Tabla 21. Valores máximos de tensión de contacto
1. Diseño.
El diseñador de un sistema de puesta a tierra, deberá comprobar mediante el empleo de un
procedimiento de cálculo reconocido por la práctica de la ingeniería actual, que los valores
máximos de las tensiones de paso, de contacto y transferidas a que puedan estar sometidos
los seres humanos, no superen los umbrales de soportabilidad.
Para efectos del diseño de una puesta a tierra, se deben calcular las tensiones máximas
admisibles de paso, de contacto y transferidas, las cuales toman deben tomar como base
una resistencia del cuerpo de 1000 ohmios y cada pie como una placa de 200 centímetros
cuadrados aplicando una fuerza de 250 N.
El procedimiento básico a seguir es el siguiente:
− Investigación de las características del suelo, especialmente la resistividad.
− Determinación de la corriente máxima de falla a tierra, que debe ser entregada por el
Operador de Red para cada caso particular.
− Determinación del tiempo máximo de despeje de la falla para efectos de simulación.
− Investigación del tipo de carga.
− Cálculo preliminar de la resistencia de puesta a tierra.
− Cálculo de las tensiones de paso, contacto y transferidas en la instalación.

119
− Evaluar el valor de las tensiones de paso, contacto y transferidas calculadas con respecto
a la soportabilidad del ser humano.
− Investigar las posibles tensiones transferidas al exterior, debidas a tuberías, mallas,
conductores de neutro, blindaje de cables, circuitos de señalización, además del estudio
de las formas de mitigación.
− Ajuste y corrección del diseño inicial hasta que se cumpla los requerimientos de
seguridad.
− Diseño definitivo.
2. Requisitos Generales
− Los elementos metálicos que no forman parte de las instalaciones eléctricas, no podrán
ser incluidos como parte de los conductores de puesta a tierra. Este requisito no excluye
el hecho de que se deben conectar a tierra, en algunos casos.
− Los elementos metálicos principales que actúan como refuerzo estructural de una
edificación deben tener una conexión eléctrica permanente con el sistema de puesta a
tierra general.
− Las conexiones que van bajo el nivel del suelo en puestas a tierra, deben ser realizadas
mediante soldadura exotérmica o conector certificado para tal uso.
− En instalaciones domiciliarias, para verificar que las características del electrodo de
puesta a tierra y su unión con la red equipotencial, cumpla con el presente Reglamento,
se debe dejar al menos un punto de conexión accesible e inspeccionable. Cuando para
este efecto se construya una caja de inspección, sus dimensiones deben ser mínimo de
30 cm x 30 cm, o de 30 cm de diámetro si es circular y su tapa debe ser removible.
− No se permite el uso de aluminio en los electrodos de las puestas a tierra.
− Para sistemas trifásicos de baja tensión con cargas no lineales el neutro puede
sobrecargarse, esto puede conllevar un riesgo por el recalentamiento del conductor,
máxime si, como es lo normal, no se tiene un interruptor automático. Por lo anterior, el
conductor de neutro, en estos casos debe ser dimensionado con por lo menos el 173%
de área respecto de las fases.
− A partir de la entrada en vigencia del presente Reglamento queda expresamente
prohibido utilizar en las instalaciones eléctricas, el suelo o terreno como camino de
retorno de la corriente en condiciones normales de funcionamiento. No se permitirá el
uso de sistemas monofilares, es decir, donde se tiende sólo el conductor de fase y donde
el terreno es la única tayectoria tanto para las corrientes de retorno como de falla.
− Cuando por requerimientos de una edificación o inmueble existan varias puestas a tierra,
todas ellas deben estar interconectadas eléctricamente, según criterio adoptado de IEC-
61000-5-2, tal como aparece en la Figura 10.

119
Pararrayos o
terminales de
captación
Suelo
Conductores
de protección
Conductores
aislados
Conexiones
equipotenciales
para edificios altos
Bajantes
Conexiones
Puestas a
tierra
Figura 10. Sistemas con Puestas a tierra dedicadas e interconectadas.
− Así mismo, para una misma edificación quedan expresamente prohibidos los sistemas de
puesta a tierra que aparecen en las Figuras 11 y 12, según criterio adoptado de la IEC
61000-5-2.
Pararrayos o
terminales de
captación
Suelo
Tierra
aislada
Tierra de
potencia
Puesta a
tierra
IEC-1419/97
Figura 11. Una sola puesta a tierra para todas las necesidades (prohibido).
IEC-1418/97
Pararrayos o
terminales de
captación
Tierra
aislada
Tierra de
potencia
Figura 12. Puestas a tierra separadas o independientes (prohibido).

119
3. Materiales
3.1. Electrodos de puesta a tierra.
Para efectos del presente Reglamento serán de obligatorio cumplimiento que los electrodos de
puesta a tierra, cumplan los siguientes requisitos, adoptados de las normas IEC 60364-5-54,
BS 7430, AS 1768, UL 467, UNESA 6501F y NTC 2050:
Dimensiones MínimasTipo
de Electrodo Materiales Diámetro
mm
Área
mm2
Espesor
mm
Recubrimiento
µm
Cobre 12,7
Acero inoxidable 10
Acero galvanizado en caliente 16 70
Acero con recubrimiento
electrodepositado de cobre
14 250
Varilla
Acero con recubrimiento total en
cobre
15 2000
Cobre 20 2
Acero inoxidable 25 2
Tubo
Acero galvanizado en caliente 25 2 55
Cobre 50 2
Fleje
Cobre cincado 50 2 40
Cobre 1,8 para
cada hilo
25Cable
Cobre estañado 1,8 para
cada hilo
25
Cobre 20000 1,5Placa
Tabla 22. Requisitos para electrodos de puesta a tierra.
− La puesta a tierra debe estar constituida por uno o varios de los siguientes tipos de
electrodos: Varillas, tubos, placas, flejes o cables.
− Los fabricantes de electrodos de puesta a tierra, deben garantizar que la resistencia
a la corrosión de cada electrodo, sea de mínimo 15 años contados a partir de la
fecha de instalación, e informar al usuario si existe algún procedimiento específico
que debe ser tenido en cuenta para su instalación.
− El electrodo tipo varilla o tubo debe tener mínimo 2,4 m de longitud; además debe estar
identificado con el nombre del fabricante, la marca registrada o ambos y sus
dimensiones; esto debe hacerse dentro los primeros 30 cm desde la parte superior.
− El espesor efectivo de los recubrimientos exigidos en la Tabla 22, en ningún punto debe
ser inferior a los valores indicados.
Requisitos de instalación de electrodos:
− Atender las recomendaciones del fabricante.
− Cada electrodo debe quedar enterrado en su totalidad.
− El punto de unión entre el conductor y el electrodo debe ser fácilmente accesible y
hacerse con soldadura exotérmica o un conector certificado para este uso.
− La parte superior del electrodo enterrado debe quedar a mínimo 15 cm de la superficie.

119
3.2. Conductor del electrodo de puesta a tierra.
El conductor para baja tensión, se debe seleccionar con base en la Tabla 250-94 de la NTC
2050.
El conductor para media tensión, alta tensión y extra alta tensión, debe ser seleccionado con
la siguiente formula, la cual fue adoptada de la norma ANSI/IEEE 80.
9737,1
2
cf
mm
tIK
A =
en donde:
Amm
2
Sección del conductor en mm2
.
I Corriente de falla a tierra, suministrada por el OR ( rms en kA).
Kf Es la constante de la Tabla 23, para diferentes materiales y varios valores de Tm .
Tm Es la temperatura de fusión o el límite de temperatura del conductor y una temperatura ambiente de
40°C.
tc Tiempo de despeje de la falla a tierra.
MATERIAL CONDUCTIVIDAD (%) Tm (°C) KF
Cobre blando 100 1083 7
Cobre duro 97 1084 7,06
Cobre duro 97 250 11,78
Alambre de acero recubierto de cobre 40 1084 10,45
Alambre de acero recubierto de cobre 30 1084 14,64
Varilla de acero recubierta de cobre 20 1084 14,64
Aluminio grado EC(1)
61 657 12,12
Aleación de aluminio 5005(1)
53,2 652 12,41
Aleación de aluminio 6201 (1)
52,5 654 12,47
Alambre de acero recubierto de aluminio (1)
20,3 657 17,2
Acero 1020 10,8 1510 15,95
Varilla de acero galvanizado 9,8 1400 14,72
Varilla de acero con baño de cinc 8,6 419 28,96
Acero inoxidable 304 2,4 1400 30,05
Tabla 23. Constantes de materiales.
(1) De acuerdo con las disposiciones del presente Reglamento no se debe utilizar aluminio enterrado. Sin
embargo, en conductores del cableado de tierras si se puede utilizar.
3.3. Conductor de puesta a tierra de equipos.
− El conductor para baja tensión, debe cumplir con la Tabla 250-95 de la NTC 2050.
− El conductor para media tensión, alta tensión y extra alta tensión, debe seleccionarse de
igual manera que se selecciona el conductor del electrodo de puesta a tierra.
− Los conductores del sistema de puesta a tierra deben ser continuos, sin interruptores o
medios de desconexión y cuando se empalmen, se deben emplear técnicas comúnmente
aceptadas o elementos certificados para tal uso.
− El conductor de puesta a tierra de equipos, debe acompañar los conductores activos
durante todo su recorrido y por la misma canalización.
− La corriente máxima admisible en los conductores del sistema de puesta a tierra, en
condiciones de operación normal, no debe sobrepasar los siguientes valores, según
criterios adoptados de las normas ANSI/IEEE 80, del Std IEEE 1100 y de la FIPS Pub 94:
0,1 amperios, si el circuito ramal es exclusivo para cargas electrónicas y es atendido
sólo por personas calificadas.

119
25 mA si el circuito ramal o derivado de uso general, no tiene cargas electrónicas.
10 amperios, para subestaciones de alta y extra alta tensión.
Estos valores deben entenderse como asociados a corrientes inevitables, y no bajo
condiciones de funcionamiento anormal, debidas a instalaciones defectuosas.
− Los conductores de los cableados de puesta a tierra que por disposición de la instalación
se requieran aislar, deben ser de aislamiento color verde, verde con rayas amarillas o
identificado con marcas verdes en los puntos de inspección y extremos.
− Antes de efectuar trabajos de conexión o desconexión en los conductores del sistema de
puesta a tierra, se debe verificar que el valor de la corriente sea cero.
4. Valores de resistencia de puesta a tierra
Un buen diseño de puesta a tierra debe reflejarse en el control de las tensiones de paso, de
contacto y transferidas; sin embargo, la limitación de las tensiones transferidas
principalmente en subestaciones de media y alta tensión es igualmente importante. En
razón a que la resistencia de puesta a tierra es un indicador que limita directamente la
máxima elevación de potencial y controla las tensiones transferidas, pueden tomarse los
siguientes valores máximos de resistencia de puesta a tierra adoptados de las normas
técnicas IEC 60364-4-442, ANSI/IEEE 80, NTC 2050, NTC 4552:
APLICACIÓN VALORES MÁXIMOS DE RESISTENCIA DE
PUESTA A TIERRA
Estructuras de líneas de transmisión. 20 Ω
Subestaciones de alta y extra alta tensión. 1 Ω
Subestaciones de media tensión. 10 Ω
Protección contra rayos. 10 Ω
Neutro de acometida en baja tensión. 25 Ω
Tabla 24. Valores máximos de resistencia de puesta a tierra.
Cuando por valores altos de resistividad del terreno, de elevadas corrientes de falla a tierra
o tiempos de despeje de la misma, o que por un balance técnico-económico no resulte
práctico obtener los valores de la Tabla 24, siempre se debe garantizar que las tensiones de
paso, de contacto y transferidas en caso de un falla a tierra no superen las máximas
permitidas y tomar medidas adicionales como:
* Garantizar que las tensiones transeridas sean iguales o menores a las tensiones de
contacto.
* Hacer inaccesibles zonas donde se prevea la superación de los umbrales de
soportabilidad para seres humanos.
* Instalar pisos o pavimentos de gran aislamiento.
* Aislar todos los dispositivos que puedan ser sujetados por una persona.
* Establecer conexiones equipotenciales en las zonas críticas.
* Aislar el conductor del electrodo de puesta a tierra a su entrada en el terreno.
* Disponer de señalización en las zonas críticas.
* Dar instrucciones al personal sobre el tipo de riesgo.
* Dotar al personal de elementos de protección personal aislantes.
5. Mediciones
5.1. Medición de resistividad aparente.
Las técnicas para medir la resistividad aparente del terreno, son esencialmente las mismas
que para aplicaciones eléctricas. Para su medición se puede aplicar el método

119
tetraelectródico de Wenner, que es el más utilizado para determinarla. En la Figura 13, se
expone la disposición del montaje para la medición.
V
I
a a a
b
Figura 13. Esquema de medición de resistividad aparente.
La ecuación exacta para el cálculo es:








+
−
+
+
=
2222
4
2
1
4
ba
a
ba
a
aRπ
ρ
ρ Resistividad aparente del suelo en ohmios metro
a Distancia entre electrodos adyacentes en metros.
b Profundidad de enterramiento de los electrodos en metros.
R Resistencia eléctrica medida en ohmios, calculada como V/I
Cuando b es muy pequeño comparado con a se tiene la siguiente expresión: aRπρ 2=
5.2. Medición de resistencia de puesta a tierra.
La resistencia de puesta a tierra debe ser medida antes de la puesta en funcionamiento de
un sistema eléctrico, como parte de la rutina de mantenimiento o excepcionalmente como
parte de la verificación de un sistema de puesta a tierra. Para su medición se puede aplicar
la técnica de Caída de Potencial, cuya disposición de montaje para medición se muestra en
la Figura 14.
I
V
d
x
Figura 14. Esquema de medición de resistencia de puesta a tierra.
En donde,
d Distancia de ubicación del electrodo auxiliar de corriente, la cual debe ser 6,5 veces la mayor dimensión de
la puesta a tierra a medir, para lograr una precisión del 95% (según IEEE 81).
x Distancia del electrodo auxiliar de tensión.
RPT Resistencia de puesta a tierra en ohmios, calculada como V/I.

119
El valor de resistencia de puesta a tierra que se debe tomar al aplicar este método, es
cuando la disposición del electrodo auxiliar de tensión se encuentra al 61,8 % de la distancia
del electrodo auxiliar de corriente.
Para torres de líneas de transmisión, se debe aplicar una técnica que permita el desacople
del cable de guarda.
5.3. Medición de tensiones de paso y contacto.
Las tensiones de paso y contacto calculadas deben comprobarse antes de la puesta en
servicio de subestaciones de media y alta tensión, para verificar que estén dentro de los
límites admitidos. Las mediciones se harán preferiblemente en la periferia de la instalación
de la puesta a tierra.
Se emplearán fuentes de alimentación de potencia adecuada para simular la falla, de forma
que la corriente inyectada sea suficientemente alta, a fin de evitar que las medidas queden
falseadas como consecuencia de corrientes espurias o parásitas circulantes por el terreno.
Los electrodos de medida para simulación de los pies deberán tener una superficie de 200
cm2
cada uno y deberán ejercer sobre el suelo una fuerza de 250 N cada uno.
Consecuentemente, y a menos que se emplee un método de ensayo que elimine el efecto de
dichas corrientes, por ejemplo, método de inversión de la polaridad, se procurará que la
corriente inyectada sea del 1% de la corriente para la cual ha sido dimensionada la
instalación y preferiblemente no inferior a 50 amperios para centrales y subestaciones de
alta tensión y 5 amperios para subestaciones de media tensión.
Los cálculos se harán suponiendo que existe proporcionalidad para determinar las tensiones
máximas posibles.
Se podrán aceptar otros métodos de medición siempre y cuando estén avalados por normas
técnicas internacionales, de país, regionales o de reconocimiento internacional; en tales
casos, quien utilice dicho método dejará constancia de la norma aplicada.
6. Puestas a tierra temporales
El objeto de un equipo de puesta a tierra temporal es limitar la corriente que puede pasar
por el cuerpo humano. El montaje básico de las puestas a tierra temporales debe hacerse
de tal manera que el potencial de tierra quede inmediatamente debajo de los pies del liniero,
tal como se muestra en la Figura 15, adoptada de la guía IEEE 1048. La secuencia de
montaje debe ser desde la tierra hasta la última fase. Para desmontarlo debe hacerse desde
las fases hasta la tierra.
El equipo de puesta a tierra temporal debe cumplir las siguientes especificaciones mínimas,
adoptadas de la norma IEC 61230:
− Grapas o pinzas: De aleación de aluminio o bronce, para conductores hasta de 40 mm de
diámetro y de bronce con caras planas cuando se utilicen en una torre.
− Cable en cobre de mínimo 16 mm2
o No 4 AWG, extraflexible, cilíndrico y con cubierta
transparente.
− Capacidad mínima de corriente de falla: En A.T. 40 kA; en M.T. 8 kA y 3 kA eficaces en
un segundo con temperatura final de 700°C.
− Electrodo: Barreno de longitud mínima de 1,5 m.
− El fabricante debe entregar una guía de instalación, inspección y mantenimiento.

119
Figura 15. Montajes típicos de puestas a tierra temporales.
Artículo 16º. ILUMINACIÓN
Una buena iluminación, además de ser un factor de seguridad, productividad y de
rendimiento en el trabajo, mejora el confort visual y hace más agradable y acogedora la
vida. Si se tiene en cuenta que por lo menos una quinta parte de la vida del hombre
transcurre bajo alumbrado artificial, se comprenderá el interés que hay en establecer los
requisitos mínimos para realizar los proyectos de iluminación, los cuales se presentan a
continuación.
1. Diseño
Un diseño de iluminación debe comprender las siguientes condiciones esenciales:
− Suministrar una cantidad de luz suficiente.
− Eliminar todas las causas de deslumbramiento.
− Prever el tipo y cantidad de luminarias apropiadas para cada caso particular teniendo en
cuenta su eficiencia.
− Utilizar fuentes luminosas que aseguren una satisfactoria distribución de los colores.
2. Instalación
− Debe existir suministro ininterrumpido de iluminación en sitios y áreas donde la falta de
ésta pueda originar riesgos para la vida de las personas, como en áreas críticas y en los
medios de egreso para evacuación.
− No se permite la utilización de lámparas de descarga con encendido retardado en
circuitos de iluminación de emergencia
− Los alumbrados de emergencia equipados con grupos de baterías, deben permanecer en
funcionamiento un mínimo de 90 minutos después que se interrumpa el servicio eléctrico
normal.
− Los residuos de las lámparas deben ser manejados cumpliendo la regulación sobre
manejo de desechos, debido a las sustancias tóxicas que puedan poseer.
− En lugares accesibles a personas donde se operen maquinas rotativas, la iluminación
instalada debe diseñarse para evitar el efecto estroboscópico.
Para efectos del presente Reglamento se establecen los siguientes niveles de iluminancia,
adoptados de la Norma ISO 8995.

119
NIVELES DE ILUMINANCIA (lx)
TIPO DE RECINTO Y ACTIVIDAD Min. Medio Máx.
Áreas generales en las construcciones
Áreas de circulación, corredores
Escaleras, escaleras mecánicas
Vestidores, baños.
Almacenes, bodegas.
50
100
100
100
100
150
150
150
150
200
200
200
Talleres de ensamble
Trabajo pesado, montaje de maquinaria pesada
Trabajo intermedio, ensamble de motores, ensamble de carrocerías de
automóviles
Trabajo fino, ensamble de maquinaria electrónica y de oficina
Trabajo muy fino, ensamble de instrumentos
200
300
500
1000
300
500
750
1500
500
750
1000
2000
Procesos químicos
Procesos automáticos
Plantas de producción que requieren intervención ocasional
Áreas generales en el interior de las fábricas
Cuartos de control, laboratorios.
Industria farmacéutica
Inspección
Balanceo de colores
Fabricación de llantas de caucho
50
100
200
300
300
500
750
300
100
150
300
500
500
750
1000
500
150
200
500
750
750
1000
1500
750
Fábricas de confecciones
Costura
Inspección
Prensado
500
750
300
750
1000
500
1000
1500
750
Industria eléctrica
Fabricación de cables
Ensamble de aparatos telefónicos
Ensamble de devanados
Ensamble de aparatos receptores de radio y TV
Ensamble de elementos de ultra precisión componentes electrónicos
200
300
500
750
1000
300
500
750
1000
1500
500
750
1000
1500
2000
Industria alimenticia
Áreas generales de trabajo
Decoración manual, inspección
200
150
300
300
200
500
500
300
750
Fundición
Pozos de fundición
Moldeado basto, elaboración basta de machos
Moldeo fino, elaboración de machos, inspección
150
200
300
200
300
500
300
500
750
Trabajo en vidrio y cerámica
Zona de hornos
Recintos de mezcla, moldeo, conformado y estufas
Terminado, esmaltado, envidriado
Pintura y decoración
Afilado, lentes y cristalería, trabajo fino
100
200
00
500
750
150
300
500
750
1000
200
500
750
1000
1500
Trabajo en hierro y acero
Plantas de producción que no requieren intervención manual
Plantas de producción que requieren intervención ocasional
Puestos de trabajo permanentes en plantas de producción
Plataformas de control e inspección
50
100
200
300
100
150
300
500
150
250
500
750
Industria del cuero
Áreas generales de trabajo
Prensado, corte, costura y producción de calzado
Clasificación, adaptación y control de calidad
200
500
750
300
750
1000
500
1000
1500
Taller de mecánica y de ajuste
Trabajo ocasional
Trabajo basto en banca y maquinado, soldadura
Maquinado y trabajo de media precisión en banco, máquinas
generalmente automáticas
Maquinado y trabajo fino en banco, máquinas automáticas finas,
inspección y ensayos
Trabajo muy fino, calibración e inspección de partes pequeñas muy
complejas
150
200
300
500
1000
200
300
500
750
1500
300
500
750
1000
2000
Talleres de pintura y casetas de rociado
Inmersión, rociado basto
Pintura ordinaria, rociado y terminado
Pintura fina, rociado y terminado
Retoque y balanceo de colores
200
300
500
750
300
500
750
1000
500
750
1000
1500

119
Fábricas de papel
Elaboración de papel y cartón
Inspección y clasificación
200
150
300
300
200
500
500
300
750
Trabajos de impresión y encuadernación de libros
Recintos con máquinas de impresión
Cuartos de composición y lecturas de prueba
Pruebas de precisión, retoque y grabado
Reproducción del color e impresión
Grabado con acero y cobre
Encuadernación
Decoración y estampado
300
500
750
1000
1500
300
500
500
750
1000
1500
2000
500
750
750
1000
1500
2000
3000
750
1000
Industria textil
Rompimiento de la paca, cardado, hilado
Giro, embobinamiento, enrollamiento peinado, tintura
Balanceo, rotación (conteos finos) entretejido, tejido
Costura, desmoteo, inspección
200
300
500
750
300
500
750
1000
500
750
1000
1500
Talleres de madera y fábricas de muebles
Aserraderos
Trabajo en banco y montaje
Maquinado de madera
Terminado e inspección final
150
200
300
500
200
300
500
750
300
500
750
1000
Oficinas
Oficinas de tipo general, mecanografía y computación
Oficinas abiertas
Oficinas de dibujo
Salas de conferencia
300
500
500
300
500
750
750
500
750
1000
1000
750
Hospitales
Salas
Iluminación general
Examen
Lectura
Circulación nocturna
Salas de examen
Inspección local
Terapia intensiva
Cabecera de la cama
Observación
Estación de enfermería
Salas de operación
Iluminación local
Salas de autopsia
Iluminación local
Consultorios
Iluminación local
Farmacia y laboratorios
Iluminación local
50
200
150
3
300
750
30
200
200
500
10000
500
5000
300
500
300
500
100
300
200
5
500
1000
50
300
300
750
30000
750
10000
500
750
400
750
150
500
300
10
750
1500
100
500
500
1000
100000
1000
15000
750
1000
750
1000
Almacenes
Iluminación general:
En grandes centros comerciales
Ubicados en cualquier parte
Supermercados
500
300
500
750
500
750
Colegios
Salones de clase
Tableros para emplear con tizas
Elaboración de planos
Salas de conferencias
Tableros
Bancos de demostración
Laboratorios
Salas de arte
Talleres
Salas de asamblea
300
300
500
300
500
500
300
300
300
150
500
500
750
500
750
750
500
500
500
200
750
750
1000
750
1000
1000
750
750
750
300
Tabla 25. Niveles típicos de iluminancia aceptados para diferentes áreas, tareas o actividades.

119
Artículo 17º. REQUISITOS DE PRODUCTOS
A continuación se establecen los requisitos esenciales para los productos de mayor
utilización en instalaciones eléctricas. Son productos que deben presentar certificado de
conformidad antes de su instalación, según lo establecido en el Capítulo X.
Los equipos o aparatos receptores que usan la electricidad y los dispositivos inherentes a los
circuitos eléctricos no contemplados en el presente Reglamento y que puedan generar alto
riesgo para la seguridad humana, animal o el medio ambiente, deben cumplir los
reglamentos técnicos del país de origen, las normas técnicas internacionales o de
reconocimiento internacional o las normas técnicas nacionales que le sean de aplicación y en
todos los casos debe acreditarse la conformidad del producto. El procedimiento para evaluar
la conformidad, será el cumplimiento de los requisitos exigidos en cada norma referenciada.
1. Alambres y Cables
En consideración a su utilización en cada instalación eléctrica, independiente del nivel de
tensión, se establecen en esta sección los parámetros relacionados con los conductores de
mayor utilización en el sector eléctrico.
Para efectos del presente Reglamento, se toman como requisitos esenciales y en
consecuencia garantía de seguridad, el rotulado, la resistencia eléctrica en corriente
continua, el área mínima, la denominación formal del conductor, la carga mínima de rotura
para líneas aéreas y el espesor y resistencia mínima de aislamiento. Queda entendido que
quienes importen, fabriquen o comercialicen alambres y cables que no cumplan estas
prescripciones, infringen el presente Reglamento Técnico. Por lo tanto, cuando se
especifique un cable o alambre en AWG o Kcmil debe cumplir con los requisitos que
aparecen a continuación. La conformidad se verifica mediante inspección y ensayos con
equipos de medida que garanticen la precisión dada en las tablas.
− La resistencia máxima en corriente continua referida a 20°C será 1,02 veces la
resistencia nominal en corriente continua.
Rmaxcc=1,02*RNcc
Donde:
Rmaxcc = Resistencia máxima en corriente continua
RNcc = Resistencia nominal en corriente continua
− El área mínima de la sección transversal no debe ser menor al 98% del área nominal,
presentada en las Tablas 26 a 33.
− Para los cables de aluminio, ACSR y de aleaciones de aluminio, la carga de rotura no
debe ser menor a la presentada en las Tablas 28, 29 y 30.
− Los cables de aluminio, ACSR y de aleaciones de aluminio deben tener el número de hilos
presentados en las Tablas 28, 29 y 30.
− Los conductores aislados deben cumplir con cada uno de los valores presentados en la
Tabla 31.

119
Calibre Calibre
kcmil AWG
Área Nominal
(mm2
)
RNcc 20ºC
(Ω/km) kcmil AWG
Área Nominal
(mm2
)
RNcc 20ºC
(Ω/km)
211,6 4/0 107,22 0,161 16,51 8 8,37 2,06
167,8 3/0 85,03 0,203 13,09 9 6,63 2,60
133,1 2/0 67,44 0,256 10,38 10 5,26 3,28
105,6 1/0 53,51 0,322 6,53 12 3,31 5,21
83,69 1 42,41 0,407 4,11 14 2,08 8,29
66,36 2 33,63 0,513 2,58 16 1,31 13,2
52,62 3 26,70 0,646 1,62 18 0,82 21,0
41,74 4 21,15 0,817 1,02 20 0,52 33,3
33,09 5 16,80 1,03 0,64 22 0,32 53,2
26,24 6 13,30 1,30 0,404 24 0,20 84,1
20,82 7 10,50 1,64
Tabla 26. Requisitos para alambre de cobre suave
(Adoptada de NTC 359)
Calibre Calibre
kcmil AWG
Área
Nominal
(mm2
)
RNcc 20ºC
(Ω/km) kcmil AWG
Área
Nominal
(mm2
)
RNcc 20ºC
(Ω/km)
1 000 506,71 0,0348 66,36 2 33,63 0,522
900 456,04 0,0387 52,62 3 26,66 0,660
800 405,37 0,0433 41,74 4 21,15 0,830
750 380,03 0,0462 33,09 5 16,77 1,05
700 354,70 0,0495 26,24 6 13,30 1,32
600 304,03 0,0581 20,82 7 10,55 1,67
500 253,35 0,0695 16,51 8 8,37 2,10
400 202,68 0,0866 13,09 9 6,63 2,65
350 177,35 0,0991 10,38 10 5,26 3,35
300 152,01 0,116 6,53 12 3,31 5,35
250 126,68 0,139 4,11 14 2,08 8,46
211,6 4/0 107,22 0,164 2,58 16 1,31 13,4
167,8 3/0 85,03 0,207 1,62 18 0,82 21,4
133,1 2/0 67,44 0,261 1,02 20 0,52 33,8
105,6 1/0 53,51 0,328 0,64 22 0,32 53,8
83,69 1 42,41 0,417 0,404 24 0,20 85,6
Tabla 27. Requisitos para cables de cobre suave.
Cableado Clases A, B, C y D (Adoptada de NTC 307)
Nota: El cableado clase B es el más utilizado.
Para los propósitos de estas especificaciones, los cableados son clasificados como:
* Clase AA: Utilizado para conductores desnudos normalmente usados en líneas aéreas.
* Clase A: Utilizado para conductores a ser recubiertos con materiales impermeables, retardantes al
calor y para conductores desnudos donde se requiere mayor flexibilidad que la proporcionada por
la clase AA.
* Clase B: Utilizado para conductores que van a ser aislados con materiales tales como cauchos,
papel, telas barnizadas y para conductores como los indicados en la clase A pero que requieren
mayor flexibilidad que la proporcionada por el cableado clase A.
* Clases C y D: Para conductores donde se requiere mayor flexibilidad que la proporcionada por la
clase B.

119
Cableado CableadoCalibre en
Kcmil o
AWG
Área
Nominal
(mm2
)
RNcc 20ºC
(Ω/km)
Carga
mínima de
rotura
(kN)
Clase No.
de
Hilos
Calibre en
kcmil o AWG
Área
Nominal
(mm2
)
RNcc 20ºC
(Ω/km)
Carga
mínima de
rotura
(kN)
Clase No.
de
Hilos
2 000 1013 0,0284 153 A 91 600 304,0 0,0945 47,5 AA 37
1 750 887,0 0,0324 132 AA 61 556,5 282,0 0,102 44,4 A 37
1 590 805,7 0,0357 120 AA 61 556,5 282,0 0,102 43,3 AA 19
1 510,5 765,4 0,0375 114 AA,A 61 500 253,4 0,113 40,5 A 37
1 431 725,1 0,0396 108 AA,A 61 500 253,4 0,113 38,9 AA 19
1 351 684,6 0,0420 104 AA,A 61 477 241,7 0,119 38,6 A 37
1 272 644,5 0,0446 98,1 AA,A 61 477 241,7 0,119 37,0 AA 19
1 192,5 604,2 0,0476 93,5 AA,A 61 450 228,0 0,126 35,0 AA 19
1 113 564,0 0,0509 87,3 AA,A 61 397,5 201,4 0,143 31,6 AA,A 19
1 033,5 523,7 0,0549 81,3 A 61 350 177,3 0,162 28,4 A 19
1 033,5 523,7 0,0549 78,8 AA 37 336,4 170,5 0,169 27,3 A 19
1 000 506,7 0,0567 78,3 A 61 300 152,0 0,189 24,3 A 19
1 000 506,7 0,0567 76,2 AA 37 266,8 135,2 0,213 22,1 A 19
954 483,4 0,0594 75,0 A 61 266,8 135,2 0,213 21,4 AA 7
954 483,4 0,0594 72,6 AA 37 250 126,7 0,227 20,7 A 19
900 456,0 0,0630 70,8 A 61 250 126,7 0,227 20,1 AA 7
900 456,0 0,0630 68,4 AA 37 4/0 107,2 0,269 17,0 AA,A 7
795 402,8 0,0713 63,8 A 61 3/0 85,03 0,338 13,5 AA,A 7
795 402,8 0,0713 61,8 AA 37 2/0 67,44 0,426 11,1 AA,A 7
750 380,0 0,0756 60,3 A 61 1/0 53,51 0,537 8,84 AA,A 7
750 380,0 0,0756 58,6 AA 37 1 42,41 0,678 7,30 AA,A 7
715,5 362,5 0,0793 58,4 A 61 2 33,63 0,854 5,99 AA,A 7
715,5 362,5 0,0793 56,7 AA 37 3 26,66 1,08 - - -
700 354,7 0,0810 57,1 A 61 4 21,15 1,36 3,91 A 7
700 354,7 0,0810 55,4 AA 37 5 16,77 1,71 - - -
650 329,4 0,0872 51,7 AA 37 6 13,30 2,16 2,53 A 7
636 322,3 0,0892 50,4 AA,A 37
Tabla 28. Requisitos para cables de Aluminio - AAC
Nota: La resistencia nominal en corriente continua y el área nominal, aplican para los tipos de cableado AA, A, B, C
y D.

119
Calibre Calibre
kcmil AWG
Cableado Área
Nominal
del
Aluminio
(mm2
)
RNcc
20ºC
(Ω/km)
Carga
mínima de
rotura1)
(kN)
kcmil AWG
Cableado Área
Nominal
del
Aluminio
(mm2
)
RNcc
20ºC
(Ω/km)
Carga
mínima de
rotura1)
(kN)
2 312 76/19 1171,51 0,0248 252 636 18/1 322,27 0,0892 67,6
2 167 72/7 1098,04 0,0264 222 605 30/19 306,56 0,0944 133
2 156 84/19 1092,46 0,0266 268 605 30/7 306,56 0,0944 128
1 780 84/19 901,94 0,0322 227 605 26/7 306,56 0,0942 108
1 590 54/19 805,67 0,0360 242 605 24/7 306,56 0,0942 96,1
1 590 45/7 805,67 0,0358 188 556,5 30/7 281,98 0,103 124
1 510 54/19 765,13 0,0379 230 556,5 26/7 281,98 0,103 100
1 510 45/7 765,13 0,0377 178 556,5 24/7 281,98 0,103 88,1
1 431 54/19 725,10 0,0400 218 556,5 18/1 281,98 0,102 60,9
1 431 45/7 725,10 0,0398 170 477 30/7 241,70 0,120 106
1 351 54/19 684,56 0,0424 206 477 26/7 241,70 0,120 86,7
1 351 45/7 684,56 0,0422 161 477 24/7 241,70 0,120 76,5
1 272 54/19 644,53 0,0450 194 477 18/1 241,70 0,119 52,5
1 272 45/7 644,53 0,0448 152 397,5 30/7 201,42 0,144 90,3
1 272 36/1 644,53 0,0446 117 397,5 26/7 201,42 0,143 72,5
1 192,5 54/19 604,25 0,0480 186 397,5 24/7 201,42 0,143 64,9
1 192,5 45/7 604,25 0,0478 142 397,5 18/1 201,42 0,143 44,0
1 113 54/19 563,97 0,0514 174 336,4 30/7 170,46 0,170 77,0
1 113 45/7 563,97 0,0512 133 336,4 26/7 170,46 0,169 62,7
1 033,5 54/7 523,68 0,0551 163 336,4 18/1 170,46 0,168 38,7
1 033,5 45/7 523,68 0,0551 123 300 26/7 152,01 0,190 56,5
1 033,5 36/1 523,68 0,0549 95,2 266,8 26/7 135,19 0,214 50,3
954 54/7 483,40 0,0597 150 266,8 18/1 135,19 0,212 30,7
954 45/7 483,40 0,0597 115 211,6 4/0 6/1 107,22 0,267 37,1
954 36/1 483,40 0,0594 88,1 211,3 12/7 107,07 0,270 92,1
900 54/7 456,04 0,0633 142 203,2 16/19 102,96 0,280 126
900 45/7 456,04 0,0633 108 190,8 12/7 96,68 0,299 83,2
795 30/19 402,83 0,0719 171 176,9 12/7 89,64 0,322 76,9
795 54/7 402,83 0,0717 125 167,8 3/0 6/1 85,03 0,336 29,4
795 45/7 402,83 0,0717 98,3 159 12/7 80,57 0,358 71,2
795 26/7 402,83 0,0717 140 134,6 12/7 68,20 0,423 60,5
795 24/7 402,83 0,0717 124 133,1 2/0 6/1 67,44 0,424 23,6
795 36/1 402,83 0,0713 74,7 110,8 12/7 56,14 0,514 50,3
715,5 30/19 362,55 0,0798 154 105,6 1/0 6/1 53,51 0,534 19,5
715,5 26/7 362,55 0,0797 126 101,8 12/7 51,58 0,560 46,3
715,5 24/7 362,55 0,0797 113 83,69 1 6/1 42,41 0,674 15,8
666,6 26/7 337,77 0,0855 117 80 8/1 40,54 0,709 23,1
666,6 24/7 337,77 0,0855 105 66,36 2 7/1 33,63 0,850 16,2
636 30/19 322,27 0,0898 140 66,36 2 6/1 33,63 0,850 12,7
636 30/7 322,27 0,0898 135 41,74 4 7/1 21,15 1,35 10,5
636 26/7 322,27 0,0896 112 41,74 4 6/1 21,15 1,35 8,27
636 24/7 322,27 0,0896 100 33,09 5 6/1 16,77 1,70 6,63
636 36/1 322,27 0,0892 61,4 26,24 6 6/1 13,30 2,15 5,29
Tabla 29. Requisitos para cables de aluminio con refuerzo de acero – ACSR
Nota: 1) La carga mínima de rotura presentada en esta tabla aplica sólo para cables ACSR con núcleos de acero
con recubrimiento tipo GA y MA

119
Calibre Calibre
Kcmil AWG
Área
Nominal
(mm2
)
Número
de hilos
RNcc 20ºC
(Ω/km)
Carga
mínima de
rotura
(kN)
kcmil AWG
Área
Nominal
(mm2
)
Número
de hilos
RNcc 20ºC
(Ω/km)
Carga
mínima
de rotura
(kN)
1 750 886,74 61 0,0378 253 450 228,02 19 0,147 67,3
1 500 760,06 61 0,0441 217 400 202,68 19 0,165 59,8
1439,2 729,30 61 0,0459 208 394,5 199,90 19 0,168 59,0
1348,8 683,40 61 0,0490 195 350 177,35 19 0,189 52,3
1259,6 638,20 61 0,0525 182 312,8 158,50 19 0,211 46,7
1 250 633,39 61 0,0529 180 300 152,01 19 0,220 46,8
1165,1 590,40 61 0,0567 169 250 126,68 19 0,264 39,0
1077,4 545,90 61 0,0614 156 246,9 125,10 7 0,268 38,1
1 000 506,71 37 0,0661 146 211,6 4/0 107,22 7 0,312 32,7
927,2 469,80 37 0,0713 136 195,7 99,20 7 0,338 30,2
900 456,04 37 0,0735 132 167,8 3/0 85,03 7 0,394 25,9
800 405,37 37 0,0826 117 155,4 78,70 7 0,426 24,0
750 380,03 37 0,0881 110 133,1 2/0 67,44 7 0,497 20,5
740,8 375,40 37 0,0892 108 123,3 62,50 7 0,536 19,0
700 354,70 37 0,0944 102 105,6 1/0 53,51 7 0,626 17,0
652,4 330,60 19 0,101 97,5 77,47 39,30 7 0,852 12,5
650 329,36 37 0,102 95,0 66,36 2 33,63 7 0,996 10,7
600 304,03 37 0,110 91,5 48,69 24,70 7 1,36 7,84
559,5 283,50 19 0,118 83,6 41,74 4 21,15 7 1,59 6,72
550 278,69 37 0,120 83,9 30,58 15,50 7 2,16 4,92
500 253,35 19 0,132 74,7 26,24 6 13,30 7 2,52 4,22
465,4 235,80 19 0,142 69,6
Tabla 30. Requisitos para cables de aleaciones de Aluminio Clase A y AA - AAAC

119
Calibre Resistencia
mínima de
aislamiento en
MΩ por km de
conductor
Espesores mínimos
de aislamiento
conductores tipo TW
y THW (mm)
Espesores mínimos
de aislamiento de
PVC conductor tipo
THHN (mm)
Tensión de ensayo
dieléctrico V (rms)
kcmil o
AWG
TW THW THHN Promedio En
cualquier
punto
Promedio En
cualquier
punto
Espesor mínimo
en cualquier
punto de la
chaqueta de
nailon
conductores tipo
THHN (mm)
Conductores
tipo TW
Conductores
tipo THW y
THHN
2 000 10 35 - 3,18 2,84 - - - 4000 4000
1 900 10 35 - 3,18 2,84 - - - 4000 4000
1 800 10 35 - 3,18 2,84 - - - 4000 4000
1 750 10 35 - 3,18 2,84 - - - 4000 4000
1 700 10 40 - 3,18 2,84 - - - 4000 4000
1 600 10 40 - 3,18 2,84 - - - 4000 4000
1 500 10 40 - 3,18 2,84 - - - 4000 4000
1 400 10 40 - 3,18 2,84 - - - 4000 4000
1 300 10 45 - 3,18 2,84 - - - 4000 4000
1 250 10 45 - 3,18 2,84 - - - 4000 4000
1 200 10 45 - 3,18 2,84 - - - 4000 4000
1 100 15 45 - 3,18 2,84 - - - 4000 4000
1 000 15 50 60 2,79 2,51 1,78 1,60 0,23 3500 3500
900 15 50 65 2,79 2,51 1,78 1,60 0,23 3500 3500
800 15 55 70 2,79 2,51 1,78 1,60 0,23 3500 3500
750 15 55 70 2,79 2,51 1,78 1,60 0,23 3500 3500
700 15 55 70 2,79 2,51 1,78 1,60 0,23 3500 3500
650 15 60 75 2,79 2,51 1,78 1,60 0,23 3500 3500
600 15 60 80 2,79 2,51 1,78 1,60 0,23 3500 3500
550 15 65 80 2,79 2,51 1,78 1,60 0,23 3500 3500
500 15 55 75 2,41 2,18 1,52 1,37 0,20 3000 3000
450 15 60 80 2,41 2,18 1,52 1,37 0,20 3000 3000
400 15 65 80 2,41 2,18 1,52 1,37 0,20 3000 3000
350 20 65 90 2,41 2,18 1,52 1,37 0,20 3000 3000
300 20 70 95 2,41 2,18 1,52 1,37 0,20 3000 3000
250 20 80 105 2,41 2,18 1,52 1,37 0,20 3000 3000
4/0 20 70 95 2,03 1,83 1,27 1,14 0,18 2500 2500
3/0 20 80 105 2,03 1,83 1,27 1,14 0,18 2500 2500
2/0 25 85 115 2,03 1,83 1,27 1,14 0,18 2500 2500
1/0 25 95 130 2,03 1,83 1,27 1,14 0,18 2500 2500
1 30 105 140 2,03 1,83 1,27 1,14 0,18 2500 2500
2 25 95 130 1,52 1,37 1,02 0,91 0,15 2000 2000
3 25 110 145 1,52 1,37 1,02 0,91 0,15 2000 2000
4 30 115 155 1,52 1,37 1,02 0,91 0,15 2000 2000
5 30 125 135 1,52 1,37 0,76 0,69 0,13 2000 2000
6 35 135 155 1,52 1,37 0,76 0,69 0,13 2000 2000
7 40 145 170 1,52 1,37 0,76 0,69 0,13 2000 2000
8 35 130 185 1,14 1,02 0,76 0,69 0,13 2000 2000
9 40 155 225 1,14 1,02 0,76 0,69 0,13 1500 2000
10 35 125 180 0,76 0,69 0,51 0,46 0,10 1500 2000
11 35 135 195 0,76 0,69 0,51 0,46 0,10 1500 2000
12 40 150 175 0,76 0,69 0,38 0,33 0,10 1500 2000
13 45 165 190 0,76 0,69 0,38 0,33 0,10 1500 2000
14 45 175 205 0,76 0,69 0,38 0,33 0,10 1500 2000
Tabla 31. Requisitos para alambres y cables aislados

119
Cuando se especifique un cable o alambre en mm2
, debe cumplir con los requisitos
presentados en las tablas que se presentan a continuación:
Máxima resistencia del conductor en
corriente continua a 20ºC
Máxima resistencia del conductor en
corriente continua a 20ºC
Área
Nominal
(mm2
) Conductores
circulares de
cobre suave
(Ω/km)
Conductores de
aluminio, circulares o en
cualquier otra forma.
(Ω/km)
Área
Nominal
(mm2
) Conductores
circulares de
cobre suave
(Ω/km)
Conductores de
aluminio, circulares o en
cualquier otra forma.
(Ω/km)
0,5 36 - 35 0,524 0,868
0,75 24,5 - 50 0,387 0,641
1 18,1 - 70 0,268 0,443
1,5 12,1 18,1 1)
95 0,193 0,320
2,5 7,41 12,1 1)
120 0,153 0,253
4 4,61 7,41 1)
150 0,154 0,206
6 3,08 4,61 1)
185 - 0,164
10 1,83 3,08 1)
240 - 0,125
16 1,15 1,91 1)
300 - 0,100
25 0,727 1)
1,20
Tabla 32. Requisitos Clase 1: Alambres.
(Adoptada de IEC 228)
Nota 1) Sólo se admiten conductores circulares.
Mínimo número de hilos en el conductor Máxima resistencia del conductor
en corriente continua a 20ºC
Área
Nominal
(mm2
)
Conductor
circular no
compactado
Conductor circular
compactado
Conductor en
cualquier otra forma
Conductores de
cobre suave
(Ω/km)
Conductores de
aluminio
(Ω/km)
Cu Al Cu Al Cu Al
0,5 7 - - - - - 36,0 -
0,75 7 - - - - - 24,5 -
1 7 - - - - - 18,1 -
1,5 7 - 6 - - - 12,1 -
2,5 7 - 6 - - - 7,41 -
4 7 7 6 - - - 4,61 7,41
6 7 7 6 - - - 3,08 4,61
10 7 7 6 - - - 1,83 3,08
16 7 7 6 6 - - 1,15 1,91
25 7 7 6 6 6 6 0,727 1,20
35 7 7 6 6 6 6 0,524 0,868
50 19 19 6 6 6 6 0,387 0,641
70 19 19 12 12 12 12 0,268 0,443
95 19 19 15 15 15 15 0,193 0,320
120 37 37 18 15 18 15 0,153 0,253
150 37 37 18 15 18 15 0,124 0,206
185 37 37 30 30 30 30 0,0991 0,164
240 61 61 34 30 34 30 0,0754 0,125
300 61 61 34 30 34 30 0,0601 0,100
400 61 61 53 53 53 53 0,0470 0,0778
500 61 61 53 53 53 53 0,0366 0,0605
630 91 91 53 53 53 53 0,0283 0,0469
800 91 91 53 53 - - 0,0221 0,0367
1000 91 91 53 53 - - 0,0176 0,0291
1200 1) 1) - - 0,0151 0,0247
1400 - - 0,0129 0,0212
1600 - - 0,0113 0,0186
1800 - - 0,0101 0,0165
2000 - - 0,0090 0,0149
Tabla 33. Requisitos Clase 2: Cables.
(Adoptada de IEC 228)
Nota: 1) Mínimo número de hilos no especificado.

119
1.1. Rotulado
Para efectos del presente reglamento, los cables o alambres aislados utilizados en baja
tensión, deben ser rotulados en forma indeleble y legible, según criterio adoptado de la NTC-
1332, con la siguiente información:
− Calibre del conductor en kcmil, AWG o mm2
.
− Material del que está hecho el conductor.
− Tipo de aislamiento. (TW, THW, THHN.)
− Tensión nominal (300V, 600V)
− Nombre del fabricante.
− Tipo de cableado (Alambre, cable).
Dicho rotulado deberá cumplir con las siguientes características:
− El rótulo se debe repetir a intervalos no mayores de 63 cm.
− El rotulado se acepta en alto relieve o impreso con tinta indeleble, también se acepta en
bajo relieve siempre y cuando no se reduzca el espesor de aislamiento por debajo del
mínimo establecido en este reglamento.
2. Bombilla Incandescente y portalámparas
En consideración al uso masivo, a los diferentes accidentes que se pueden ocasionar y para
prevenir prácticas que pueden inducir a error, esta sección del Reglamento Técnico aplica a
las bombillas eléctricas de filamento de tungsteno para uso doméstico y usos similares de
iluminación, con bulbo de vidrio en cualquiera de sus formas y acabados (blanco, claro y
esmerilado) con potencia nominal entre 25 W y 200 W y tensión nominal entre 100 V y 250
V. No cubre las bombillas que tengan acabados de colores con propósitos decorativos y
bombillas tipo luz día.
Para los efectos del presente Reglamento Técnico, las bombillas y los portalámparas deben
cumplir los siguientes requisitos, adoptados de la norma IEC 64 y comprobados a partir del
examen comparativo del producto contra los requisitos específicos aplicables establecidos en
dicha norma:
− El casquillo de la bombilla y el portalámpara correspondiente deben tener las
dimensiones y tolerancias indicadas en las siguientes figuras:
Figura 16. Posición de la camisa roscada del portalámpara. Las dimensiones están en mm.

119
Figura 17. Dimensiones del casquillo de una bombilla en mm.
− El casquillo y el contacto eléctrico del portalámpara, deben ser de un material no ferroso
y resistente a la corrosión.
− El casquillo no debe desprenderse del bulbo al aplicar un momento de torsión menor o
igual a 3 N.m. Lo anterior se debe cumplir al inicio y al final del ensayo de su vida
nominal. Se efectúa colocando la bombilla en un adaptador sujeto a una máquina o
dispositivo medidor de torsión, de tal manera, que se pueda sujetar el bulbo para hacerlo
girar lentamente hasta alcanzar como mínimo el valor de 3 N.m para el casquillo E27.
− Los portalámparas deben tener una resistencia mecánica para soportar una torsión de
por lo menos 2,4 newtons metro, debida a la inserción de la bombilla.
− Cada bombilla, según su potencia y tensión debe garantizar un flujo luminoso nominal
normal, acorde con la siguiente tabla:
W
V 25 40 60 75 100 150 200
120 220 435 760 1.000 1.400 2.320 3.350
127 220 424 750 980 1.380 2.300 3.200
150 205 405 710 930 1.320 2.200 3.100
208 220 355 640 860 1.260 2.100 2.940
220 220 350 630 850 1.250 2.090 2.920
240 215 340 610 830 1.230 2.060 2.880
Tabla 34. Flujo luminoso nominal normal para bombillas incandescentes (lúmenes)

119
Para verificar el flujo luminoso de una bombilla, se utiliza un fotómetro integrador el cual se
debe calibrar con una bombilla patrón. Este ensayo debe realizarse a la tensión nominal de
la bombilla con una tolerancia de + 1%. El valor del flujo luminoso inicial de cada bombilla,
medido a su tensión nominal, no debe ser menor del 93% del valor del flujo luminoso
nominal
Sobre el bulbo de la bombilla deben aparecer marcadas, indelebles y perfectamente legibles,
como mínimo las siguientes indicaciones.
− Identificación del fabricante
− Tensión nominal en voltios (V)
− Potencia nominal en vatios (W)
Además de todas las anteriores en el empaque debe informarse el valor del flujo luminoso
en lúmenes y la vida útil nominal en horas.
3. Cercas Eléctricas
Los siguientes requisitos para cercas eléctricas, adoptados de la norma IEC-60335-2-76
deben cumplirse por parte de los fabricantes nacionales, por los importadores, los
distribuidores y por los instaladores.
Los generadores de pulsos o controladores para cercas eléctricas son de los pocos equipos
que se han diseñado y construido para producir una electrocución. Afortunadamente, hasta
ahora tienen un excelente registro de seguridad comparados con otros productos eléctricos
más convencionales de uso doméstico.
3.1. Controlador
Los controladores deben cumplir los siguientes requisitos:
− La tensión máxima del circuito de alimentación no debe ser mayor a 250 V.
− La frecuencia de los pulsos no debe exceder un ciclo por segundo.
− La duración del pulso no debe exceder 10 ms para la carga nominal.
− En controladores de energía limitada, la energía por pulso no debe exceder de 5 J para
la resistencia estándar de 500 Ω.
− Se permite el uso de controladores de corriente limitada, siempre y cuando se verifique
en el equipo que la duración del pulso es menor de 0,1 ms y la corriente máxima es
menor de 15,7 A, para la resistencia estándar de 500 Ω .
3.2. Requisitos de Instalación
− En condiciones normales de operación no debe generar riesgos a las personas o
animales.
− Evitar que junto a las cercas eléctricas haya almacenamiento o ubicación de materiales
combustibles para evitar incendios.
− Las cercas de púas o cortantes como la concertina, no deben ser energizadas por un
controlador.
− Todo controlador debe tener un sistema de puesta a tierra. Si la resistividad del terreno
es muy alta, se admite un cable de tierra paralelo con la cerca.
− Los controladores deben resistir las sobretensiones transitorias con origen en los rayos,
que provengan desde la cerca o la red eléctrica.
− Las partes metálicas deben protegerse contra la corrosión.

119
− La cerca no debe energizarse desde dos controladores diferentes o desde circuitos
diferentes de un mismo controlador.
− El alambrado de toda cerca debe montarse sobre aisladores.
− Debe haber un mínimo de 2 m entre dos cercas diferentes, alimentadas con fuentes
independientes.
− La cerca eléctrica debe estar mínimo a 2 m de distancia horizontal de la proyección en
tierra del conductor exterior de una línea ≤ 1 kV y a mínimo 15 m de una línea > 1 kV
(tensiones nominales).
− La altura de las cercas eléctricas en inmediaciones de líneas aéreas de energía no debe
sobrepasar los 2 metros sobre el suelo.
− Toda cerca paralela a una vía pública deberá ser claramente identificada, mediante una
placa de 10 cm x 20 cm con el anuncio “CUIDADO – CERCA ELECTRICA” con impresión
indeleble, inscrita a ambos lados, las letras serán de al menos 2,5 cm, en color negro
sobre fondo amarillo.
TENSION DE LA RED
(kV)
DISTANCIA DE SEGURIDAD (m)
≤ 1 3
> 1 y ≤ 33 4
> 33 8
Tabla 35. Distancias mínimas de seguridad de cercas eléctricas a circuitos de distribución
3.3. Rotulado
Los controladores deben ser marcados con:
− Tensión nominal
− Aviso de prevención para no conectarse a la red eléctrica, en los que operan con
baterías.
− Duración de cada pulso.
− Energía máxima
− Resistencia tomada como estándar.
− Tiempo entre pulsos.
4. Cintas aislantes
Para efectos del presente Reglamento, las cintas aislantes deben cumplir los siguientes
requisitos adoptados de la norma NTC-1023 comprobados a partir del examen comparativo
del producto contra los requisitos específicos aplicables establecidos en tal norma:
Aplica a las cintas termoplásticas ya sean de PVC (policloruro de vinilo, copolimero de
policloruro de vinilo y acetato de vinilo) o de polietileno, usadas como aislamiento eléctrico
sobre empalmes de alambres y cables cuya temperatura no sea mayor de 80°C, para uso en
instalaciones eléctricas hasta un nivel de tensión de 600 V.
4.1. Condiciones generales
− Cada uno de los rollos de cinta aislante debe estar exento de un efecto telescópico y de
distorsión; los bordes de la cinta aislante deben ser rectos y continuos.
− Cuando sean desenrolladas, la superficie de la cinta debe conservarse lisa, uniforme,
estar exenta de pegotes y de lugares desprovistos de adhesivos.

119
− Las cintas aislantes usadas en instalaciones eléctricas exteriores deben ser de color
negro y las cintas aislantes usadas en instalaciones interiores, pueden ser de cualquier
color.
− La rigidez dieléctrica mínima debe ser de 7000 V para cintas de 0,18 mm de espesor y
de 9000 V para cintas de 0,25 mm de espesor.
− El ancho de la cinta debe ser de 12 mm, 18 mm, 24 mm con tolerancias de 1 mm por
encima y 0,1 mm por debajo.
4.2. Rotulado
Cada uno de los rollos de la cinta aislante o su empaque deben ir marcados de una manera
clara e indeleble con la siguiente información:
− El nombre o la marca registrada del fabricante.
− Clase de cinta. PVC o PE y la leyenda “Aislante eléctrico”.
− Largo y ancho nominales.
− La temperatura máxima de servicio (80°C).
− Cada embalaje debe llevar impresa la identificación del lote de producción o la fecha de
fabricación.
5. Clavijas y Tomacorrientes
Para efectos del presente Reglamento, las clavijas y tomacorrientes deben cumplir los
siguientes requisitos adoptados de las normas NTC-1650 e IEC-60884-1, comprobados a
partir del examen comparativo del producto contra los requisitos específicos aplicables
establecidos en tales normas:
− Los tomacorrientes instalados en lugares húmedos deben tener un grado de
encerramiento IP (o su equivalente NEMA), adecuado para la aplicación y condiciones
ambientales que se esperan.
− Para uso en intemperie, los interruptores deben tener un grado de encerramiento IP (o
su equivalente NEMA), adecuado para la aplicación y condiciones ambientales que se
esperan.
− Los contactos macho (clavija) y hembra (tomacorriente) deben ser diseñados y
fabricados de tal forma que garanticen una correcta conexión eléctrica. La construcción
debe ser tal que en condiciones de servicio no haya partes energizadas expuestas,
excepto los contactos de conexión.
− Los tomacorrientes deben ser construidos de tal manera que no acepten una clavija con
valores de tensión o capacidad de corriente mayor a aquellas para las cuales fueron
diseñados, pero a la vez pueden aceptar clavijas de capacidades menores.
− Los tomacorrientes deben ser construidos con materiales que garanticen la permanencia
de las características mecánicas, dieléctricas, térmicas y de flamabilidad del producto,
sus componentes y accesorios, de modo que no exista la posibilidad de que como
resultado del envejecimiento natural o del uso normal se altere su desempeño y se
afecte la seguridad.
− Los tomacorrientes instalados en lugares húmedos deben tener una cubierta protectora a
prueba de intemperie.
− Los tomacorrientes polarizados con polo a tierra deben tener claramente identificados los
polos de las fases mediante letras, así como los terminales de neutro y tierra. En los

119
tomacorrientes monofásicos el terminal plano más corto debe ser el de la fase. Además,
las conexiones a los conductores del alambrado del circuito correspondiente deben estar
claramente diferenciadas para cada conductor.
− Los tomacorrientes deben poder realizar un número adecuado de ciclos de acuerdo con
lo establecido en la norma técnica que le aplique, de modo que resistan sin desgaste
excesivo u otro efecto perjudicial las tensiones mecánicas dieléctricas, térmicas y de
flamabilidad que se presenten en la utilización normal esperada.
− Los tomacorrientes para uso general se deben especificar para capacidades nominales de
10, 15, 20, 30, 50 y 60 A, a tensiones de 125, 150 ó 250 V, con 2,3 ó 4 polos y conexión
de puesta a tierra.
− La resistencia eléctrica entre el contacto macho de conexión a tierra de la clavija y el
contacto hembra del tomacorriente no deberá exceder 50 miliohmios.
− Las partes destinadas a la conducción de corriente deben ser fabricadas en cobre,
aluminio o sus aleaciones, pero nunca en materiales ferrosos. Se exceptúan de este
requisito los tornillos, remaches o similares destinados solamente a la fijación mecánica
de componentes o apriete de cables.
− La resistencia de aislamiento no debe ser menor de cinco megaohmios tanto para el
tomacorriente como para la clavija, valor medido entre puntos eléctricos de diferente
polaridad y entre estos y cualquier punto en el cuerpo del dispositivo.
− La conexión de los conductores eléctricos a los terminales de los tomacorrientes y
clavijas debe ser lo suficientemente segura para evitar recalentamientos de los
contactos.
− Para el rotulado las clavijas y tomacorrientes deben marcarse con las siguientes
características:
− Nombre del fabricante.
− Corriente nominal en amperios (A).
− Tensión nominal.
− Marcación de las polaridades respectivas.
− Los tomacorrientes deben identificar el uso mediante los colores y marcaciones
respectivas en el cuerpo del tomacorriente, preferiblemente, o en su tapa exterior. Los
tomacorrientes con tierra aislada para conexión a equipo sensible no conectados a
pacientes, deben identificarse con un triángulo de color naranja. Los tomacorrientes
“Grado Hospitalario” deben tener como identificación un punto verde en su exterior. Los
tomacorrientes tipo GFCI (Interruptor del Circuito de Falla a Tierra) deben indicar esta
función en su acabado exterior.
6. Dispositivos de Protección contra Sobretensiones (DPS)
Todo equipo eléctrico de transmisión y distribución debe tener una protección contra
sobretensiones transitorias, pues el impacto que tiene la pérdida de energía en grandes
bloques, hace que sea indispensable instalar un dispositivo asociado a cada equipo, bien sea
que se trate de transformadores, líneas, cables subterráneos, etc. Los dispositivos de
protección contra sobretensiones transitorias deben cumplir los siguientes requisitos
mínimos:
− El nivel de tensión de protección donde se instale el DPS, debe ser menor o igual al 75%
del BIL del equipo a proteger.
− En caso de explosión el material aislante no debe lanzar fragmentos capaces de hacer
daño a las personas o equipos adyacentes, bien sea por medio de una válvula de
sobrepresión o por la clase de materiales que se empleen.

119
− Bajo ninguna condición, los materiales constitutivos del DPS deben entrar en ignición.
− El DPS no debe operar con frecuencia nominal del sistema, ni en condiciones de estado
estable, ni en condiciones de sobretensiones temporales a esta frecuencia.
Para la instalación de un DPS se debe tener en cuenta que las distancias entre los bornes
del mismo y los del equipo a proteger deben ser tales que la inductancia a alta frecuencia
sea la menor posible; esto se logra con longitudes de cable muy cortas o con aumento de su
sección.
En la siguiente figura se expone en forma gráfica el correcto montaje de los dispositivos de
protección contra sobretensiones transitorias (DPS). Se debe buscar siempre que la tensión
residual del DPS (VR) sea casi igual a la aplicada a la carga (Vc).
Figura 18. Montaje de los DPS
7. Interruptores de baja tensión
7.1. Interruptores manuales
Esta sección del Reglamento aplica a interruptores para propósitos generales, operados
manualmente y con una tensión nominal no superior a 260 V (entre fases), una corriente
nominal que no exceda los 63 A, destinados a instalaciones eléctricas fijas domésticas y
similares tanto interiores como exteriores.
Para efectos del presente reglamento técnico, los interruptores deben cumplir las siguientes
prescripciones, adoptadas de las normas NTC 1337 e IEC.60669-1, comprobables a partir
del examen comparativo del producto contra los requisitos específicos aplicables
establecidos en tales normas:
− Los interruptores para control de aparatos deben especificarse a la corriente y tensión
nominales del equipo.
− Los interruptores deben instalarse en serie con los conductores de fase.
− No debe conectarse un interruptor de uso general en el conductor neutro.
− En ambientes especiales clasificados (peligrosos) deben usarse interruptores a prueba de
explosión.
− La caja metálica que alberga al interruptor debe conectarse sólidamente a tierra.
− Las posiciones de encendido y apagado deben estar claramente indicadas en el cuerpo
del interruptor.
− Los interruptores deben estar diseñados en forma tal que al ser instalados y cableados
en su uso normal, las partes vivas no sean accesibles a las personas.
VR VC
Equipo a
proteger
I de falla
DPS

119
− Las cubiertas o tapas metálicas se deben proteger mediante aislamiento adicional hecho
por revestimientos o barreras aislantes.
− Para uso a la intemperie, los interruptores deben estar protegidos mediante
encerramiento a prueba de intemperie.
− Los interruptores se deben diseñar y construir de manera que, en su utilización normal,
su funcionamiento sea confiable y libre de peligro para el usuario y para su entorno.
− Los interruptores deben ser construidos con materiales que garanticen la permanencia de
las características mecánicas, dieléctricas, térmicas y de flamabilidad del producto, sus
componentes y accesorios, de modo que no exista la posibilidad que como resultado del
envejecimiento natural o del uso normal se presenten alteraciones en su desempeño.
− Las distancias de aislamiento en aire no deben ser menores que los valores mostrados
en la siguiente tabla. El cumplimiento de este requisito debe además garantizarse en el
tiempo como resultado del uso normal del producto.
DESCRIPCIÓN DISTANCIA
MÍNIMA
(mm)
1. Entre partes bajo tensión que están separadas cuando los contactos están
abiertos.
2. Entre partes bajo tensión de polaridad diferente.
3. Entre partes bajo tensión y partes de material aislante accesibles, partes
metálicas puestas a tierra, marcos metálicos que soportan la base de los
interruptores del tipo de incrustar, tornillos o dispositivos para ajustes de bases,
cubiertas o placas de recubrimiento, partes metálicas del mecanismo (si se
requiere que estén aisladas de las partes bajo tensión).
3
3
3
Tabla 36. Distancias de aislamiento para interruptores manuales.
− Las partes aislantes de los interruptores, deben tener una resistencia de aislamiento
mínima de 5 MΩ entre los polos y la carcasa con el interruptor en posición de
encendido. No deben ser susceptibles de inflamarse y propagar el fuego, cuando las
partes conductoras en condiciones de falla o sobrecarga alcancen temperaturas elevadas.
− Los interruptores deben realizar un número adecuado de ciclos definido por la norma
técnica, bajo la corriente y tensión nominal de modo que resistan sin desgaste excesivo
u otro efecto perjudicial las tensiones mecánicas, dieléctricas y térmicas que se
presenten en la utilización esperada.
− Cada interruptor debe llevar en forma indeleble los siguientes datos:
− Nombre del fabricante o marca comercial.
− Tensión nominal de operación.
− Corriente nominal a interrumpir.
7.2. Interruptores automáticos
Para efectos del presente Reglamento Técnico, los interruptores automáticos deben cumplir
las siguientes prescripciones, adoptadas de las normas NTC 2116, NTC-IEC 947-2 y UL 489,
comprobables a partir del examen comparativo del producto contra los requisitos específicos
aplicables en tales normas:
7.2.1. Requisitos generales
− Un interruptor automático debe fijarse en una posición tal que al conectarse el circuito
alimentador llegue al terminal de línea (terminal superior) y la salida se conecte a los
terminales de carga.

119
− Un interruptor automático debe tener unas especificaciones de corriente y tensión no
menores a los valores nominales de los circuitos que controla.
− La distancia entre contactos debe ser mayor a 8 mm cuando está abierto el interruptor y
debe tener alguna señalización que permita conocer el estado real de los contactos.
− El interruptor general de una instalación debe tener tanto protección térmica con un
elemento bimetálico o dispositivo electrónico equivalente para la verificación del nivel de
corriente, como protección magnética mediante la apertura de un contacto al superar un
límite de corriente.
− El fabricante debe prever las curvas de disparo del interruptor para la selección del
dispositivo y para la coordinación de protecciones con otros equipos automáticos de
respaldo, ubicados estos siempre aguas arriba en la instalación.
− Los dispositivos de interrupción de corriente por fuga a tierra para protección de las
personas contra contacto directo (conocidos como GFCI), deberán tener una corriente
nominal diferencial menor o igual a 30 mA y su tiempo de operación deberá estar en
concordancia con la Figura 1 del presente Reglamento.
− Los interruptores diferenciales contra riesgo de incendio, deberán tener una corriente
nominal diferencial menor o igual a 300 mA, estos podrán ser de actuación instantánea o
retardada.
− Los dispositivos de interrupción de corriente por fuga a tierra para protección de las
personas contra electrocución y contra incendio, pueden ir incorporados en los
interruptores automáticos o ubicados al lado del mismo formando un conjunto dentro del
panel o tablero que los contiene.
− Debe instalarse protección contra falla a tierra de equipos, en acometidas eléctricas en
estrella puestas a tierra sólidamente, con una tensión a tierra superior a 150 V, pero que
no supere los 600 V entre fase. Para cada dispositivo de desconexión de la acometida de
1000 A nominales o más.
− Cada circuito ramal de un panel de distribución debe estar provisto de protección contra
sobrecorriente.
− No se debe conectar permanentemente en el neutro de cualquier circuito, un dispositivo
contra sobrecorriente, a menos que la apertura del dispositivo abra simultáneamente
todos los conductores de ese circuito.
− No será necesaria protección de los conductores contra sobrecarga cuando el arco
producido por la apertura del interruptor genere un riesgo. Por ejemplo las bombas
contra incendio, deben llevar protección contra cortocircuitos, pero no contra sobrecarga.
− Los dispositivos de protección contra sobrecorriente deben ser fácilmente accesibles.
7.2.2. Diseño mecánico
− Los contactos móviles de todos los polos de los interruptores multipolares deben estar
acoplados mecánicamente de tal modo que todos los polos abran y cierren
conjuntamente, bien sea manual o automáticamente, incluso si la sobrecarga se
presenta solamente en un polo protegido.
− Los interruptores deben tener un mecanismo de disparo libre.

119
− Los interruptores deben estar construidos de tal manera que las partes móviles sólo
puedan descansar en la posición cerrada o en la posición abierta, incluso cuando el
elemento de maniobra se libere en una posición intermedia.
− Los interruptores deben estar provistos de elementos que indiquen la posición cerrada y
la posición abierta; tales elementos deben ser fácilmente visibles desde el frente del
interruptor cuando este último tenga su placa o tapa de recubrimiento, si la hubiese.
Para los interruptores cuyo elemento de maniobra se libere en una posición intermedia,
tal posición deberá marcarse claramente para indicar que el interruptor se ha disparado.
− Las partes exteriores de los interruptores automáticos, hechas en material aislante, no
deben ser susceptibles de inflamarse y propagar el fuego, cuando las partes conductores
en condiciones de falla o sobrecarga alcancen temperaturas elevadas.
− Los interruptores automáticos deben realizar un número adecuado de ciclos definido por
la norma técnica, bajo la corriente y tensión nominal de modo que resistan sin desgaste
excesivo y otro efecto perjudicial las tensiones mecánicas, dieléctricas y térmicas que se
presenten en la utilización esperada.
− Los interruptores automáticos deben ser construidos con materiales que garanticen la
permanencia de las características mecánicas, dieléctricas, térmicas y de flamabilidad del
producto, sus componentes y accesorios, de modo que no exista la posibilidad de que
como resultado del envejecimiento natural o del uso normal se altere su desempeño y se
afecte la seguridad.
7.2.3. Rotulado
La siguiente información debe estar disponible para el usuario bien sea mediante el rotulado
del dispositivo, en el empaque o en el catálogo:
a) El interruptor automático debe ser marcado sobre el mismo dispositivo de manera
permanente y legible con los siguientes datos:
− Nombre del fabricante o marca comercial
− Corriente nominal.
− Indicación de las posiciones de abierto y cerrado.
− Tensión de operación nominal.
− Capacidad de interrupción de cortocircuito, para cada valor de tensión nominal
− Terminales de línea y carga.
b) La información que debe estar disponible para el usuario en el catálogo es:
− Apropiado como seccionador, si es aplicable.
− Designación del tipo o número serial.
− Frecuencia nominal, si el interruptor se ha diseñado para una sola frecuencia.
− Especificar instrucciones para instalación, operación y mantenimiento.
− Temperatura de referencia para dispositivos no compensados, si aquella es diferente a
30 °C.
− Número de polos
− Tensión nominal del aislamiento.
− Indicar la corriente de cortocircuito. Es expresada como la máxima corriente pico
esperada.
8. Motores y Generadores
En esta sección del Reglamento se especifican los requisitos que deben cumplir las máquinas
rotativas, con el objeto de evitar los accidentes que se pueden ocasionar y las prácticas que
pueden inducir a error. Se deben cumplir para las máquinas eléctricas rotativas nuevas,
reparadas o reconstruidas. Estos criterios fueron adoptados de la NTC 2805:

119
− En lugares clasificados como peligrosos se deben utilizar motores aprobados para uso en
estos lugares.
− Se debe conservar la posición de trabajo de la máquina (horizontal o vertical) indicada
por el fabricante.
− En el caso de generadores, se debe contar con protección contra sobrevelocidad y
protección contra sobrecorrientes.
− Las carcasas de las máquinas eléctricas rotativas deben ser sólidamente conectadas a
tierra.
− Queda totalmente prohibida la utilización de motores abiertos en puntos accesibles a
personas o animales.
− Se debe derratear la capacidad de la máquina por altura sobre el nivel del mar.
− El fabricante debe dar al usuario las indicaciones y recomendaciones mínimas de montaje
y mantenimiento de la máquina, además de la información del tipo de motor (estándar,
de alto rendimiento, etc.).
8.1. Rotulado
Toda máquina eléctrica debe estar provista de una o varias placas de características. Las
placas se deben elaborar en un material durable, legible, con letras indelebles, se deben
instalar en un sitio visible y de manera que no sea removible.
Si la máquina eléctrica está incorporada en un equipo, que no permita la libre observación
de la placa, el fabricante debe suministrar una segunda placa para ser fijada en un lugar
visible. En todos los casos, la placa de características debe incluir las indicaciones de la
siguiente lista, siempre que ellas sean aplicables:
− Tensión nominal o intervalo de tensiones nominales.
− Para las máquinas de corriente alterna, la frecuencia nominal o intervalo de frecuencias
nominales.
− Corriente nominal.
− Corriente de arranque.
− Potencia nominal.
− Rendimiento de la máquina.
− Nombre del fabricante o marca.
− Velocidad nominal o intervalo de velocidades nominales.
− Número de serie del fabricante o marca de identificación.
− Información que permita identificar el año de fabricación.
− Código de la maquina del fabricante.
− Para las máquinas de corriente alterna, el número de fases.
− Referencia numérica de las normas aplicadas y de características de funcionamiento que
sean aplicables.
− Grado o clase de protección de los encerramientos.
− Clasificación térmica o calentamiento admisible (Temperatura exterior máxima nominal).
− Clase de régimen nominal de tensión. Si es un intervalo entre tensión A y tensión B,
debe marcarse A-B. Si es para doble tensión debe marcarse como A/B.
− Para las máquinas de corriente alterna trifásica con más de tres puntos de conexión,
instrucciones de conexión por medio de un esquema.
− Sobrevelocidad admisible.
− Para las máquinas de corriente continua con excitación independiente o con excitación en
derivación y para las máquinas sincrónicas, la tensión de excitación nominal y la
corriente de excitación nominal.
− Para las máquinas de corriente alterna, el factor de potencia nominal.

119
− Para las máquinas de inducción con rotor bobinado, la tensión entre anillos de circuito
abierto y corriente nominal del rotor.
− Para los motores de corriente continua cuyo inducido esté previsto para tener suministro
mediante convertidores estáticos de potencia, el código de identificación del convertidor
estático de potencia.
− Para motores que no sobrepasen los 5 kW, el factor de forma nominal y tensión alterna
nominal en los bornes de entrada del convertidor estático de potencia, si ésta es superior
a la tensión directa nominal del circuito de inducido del motor.
− Temperatura ambiente máxima admisible.
− Temperatura ambiente mínima admisible.
− Altura sobre el nivel del mar para la cual está diseñada la máquina.
− Para las máquinas enfriadas por hidrógeno, presión del hidrógeno a la potencia nominal.
− Masa total de la máquina en kg.
− Sentido de rotación indicado por una flecha.
− Torque de operación y torque de arranque.
− Posición de trabajo (Vertical u horizontal).
Si una persona distinta del fabricante repara o modifica parcial o totalmente el devanado de
una máquina o cualquier otro de sus componentes, se debe suministrar una placa adicional
para indicar el nombre del reparador, el año de reparación y las modificaciones efectuadas.
9. Tableros Eléctricos
Para efectos del presente Reglamento Técnico, todos los tableros eléctricos o los paneles de
maniobra y control, deben cumplir las siguientes prescripciones, adoptadas de las normas
NTC 3475, NTC-3278, NTC-IEC-60439-3 y NTC 2050 comprobables a partir del examen
comparativo del producto contra los requisitos específicos aplicables establecidos en tales
normas.
Un tablero general de acometidas autosoportado (tipo armario), debe ser construido en
lámina de acero y reforzado con perfiles angulares en cada esquina, puede tener
instrumentos de medida de corriente para cada una de las fases y de tensión entre fases y
entre fase y neutro (con o sin selector), así como lámparas de indicación de funcionamiento
del sistema (normal o emergencia). Su espesor y acabado deben resistir los esfuerzos
mecánicos, eléctricos y térmicos, así como los efectos de la humedad. También deben tener
protección contra la corrosión.
Tanto el cofre como su tapa deben ser del mismo material metálico y deben pintarse; debe
tener bisagras para facilitar su cierre. Los compuestos utilizados para la elaboración de las
pinturas a emplearse no deben tener en su composición química TGIC
(triglicidilisocianurato).
9.1. Partes conductoras de corriente
Toda parte conductora de corriente debe ser rígida y construida en plata, una aleación de
plata, cobre, aleación de cobre, aluminio, u otro metal que se haya comprobado útil para
esta aplicación. No se debe utilizar el hierro o el acero en una parte que debe conducir
corriente.
Para asegurar los conectores de presión y los barrajes se deben utilizar tornillos de acero,
tuercas y clavijas de conexión. El cobre y el latón no son aceptables para recubrir tornillos
de soporte, tuercas y terminales de clavija de conexión, pero se acepta un revestimiento de
cadmio, cinc, estaño o plata. Todo terminal debe llevar tornillos de soporte de acero en
conexión con una placa terminal no ferrosa.
La capacidad de corriente de los barrajes de fase no debe ser menor que la de los
conductores del alimentador del tablero, debidamente proyectada. Todos los barrajes,
incluido el del neutro se deben montar sobre aisladores.

119
La disposición de las fases de los barrajes en los tableros trifásicos, debe ser A, B, C,
tomada desde el frente hasta la parte posterior; de la parte superior a la inferior, o de
izquierda a derecha, vista desde el frente del tablero.
Todas las partes externas del panel deben ser puestas sólidamente a tierra mediante
conductores de protección y sus terminales se deben identificar con el símbolo de puesta a
tierra.
Todos los elementos internos que soportan equipos eléctricos deben estar en condiciones de
resistir los esfuerzos electrodinámicos producidos por las corrientes de falla del sistema. Las
dimensiones, encerramientos y barreras deben permitir espacio suficiente para alojamiento
de los terminales y curvaturas de los cables.
Las partes fabricadas con materiales aislantes serán resistentes al calor, al fuego, y a la
aparición de caminos de fuga. La puerta o barrera que cubre los interruptores automáticos
debe permitir su desmonte dejando puntos eléctricos al alcance (contacto directo) solamente
mediante el uso de una herramienta.
9.2. Terminales de alambrado
Un terminal, tal como un conector de alambre a presión o un tornillo de sujeción, debe
encargarse de la conexión de cada conductor diseñado para instalarse en el tablero en
campo y debe ser del mismo tipo como el usado durante los ensayos de cortocircuito.
Cada circuito de derivación debe disponer de un terminal de salida para la conexión de los
conductores de neutro o tierra requeridos.
El fabricante debe indicar las características físicas, eléctricas y mecánicas correspondientes
del tablero de acuerdo con el uso recomendado.
Debe indicarse la tensión de trabajo del tablero y la capacidad de corriente de los barrajes
de las fases, el neutro y la tierra.
Debe proveerse un barraje aislado para los conductores neutros del circuito alimentador y
los circuitos derivados.
La capacidad de interrupción del totalizador del tablero, debe ser al menos del mismo valor
que la capacidad de los interruptores que protegen los circuitos derivados
No se permite la unión de varios terminales eléctricos mediante cable o alambres para
simular barrajes en aplicaciones tanto de fuerza como de control. Sin embargo, para el caso
de circuitos de control estas conexiones equipotenciales se podrán lograr mediante barrajes
del tipo “peine”.
El tablero debe conectarse a tierra mediante un barraje terminal para el cable del
alimentador. Dicho barraje deberá tener suficientes terminales de salida para los circuitos
derivados.
9.3. Rotulado e Instructivos.
Un tablero debe tener identificada de manera clara y permanente la siguiente información,
en una placa de características técnicas:
− Tensión(es) nominal(es) de operación.
− Tensión(es) nominal(es) de aislamiento.
− Tensión(es) de ensayo dieléctrico.
− Número de fases.
− Número de hilos (incluyendo tierras y neutros).
− Capacidad de resistencia al cortocircuito.
− Nombre del fabricante o marca.

119
− Grado de protección o tipo de encerramiento
Además, se debe incluir la siguiente información:
− El tipo de ambiente para el que fue diseñado en caso de ser especial (corrosivo,
intemperie o áreas explosivas).
− Diagrama unifilar del tablero, en caso de que este último tenga más de una fase.
− Placa de características.
− Rotulado para la identificación de los circuitos individuales.
− Instrucciones para instalación, operación y mantenimiento.
10.Transformadores de distribución y de potencia
Para los efectos del presente Reglamento Técnico, los transformadores nuevos, reparados o
reconstruidos, deben cumplir con los siguientes requisitos:
− El tanque, el gabinete, el neutro y el núcleo, deben estar sólidamente conectados a
tierra, mediante un barraje equipotencial de acero inoxidable o de cobre, equipado con
tornillos de acero inoxidable, según la potencia del transformador y dado por la siguiente
tabla, según criterio adoptado de la NTC 3607.
Potencia del transformador
(kVA)
Sección mínima del
tornillo (mm2
)
Área mínima del
barraje (mm2
)
<2000 125 No aplica
2000-5000 125 1667
5000-10000 313 3906
Tabla 37. Barrajes de tierra - Transformadores.
− Los transformadores que tengan cambiador o conmutador de derivación, deben tener
dos avisos, uno de “Peligro no operar” y otro de “para operación sin tensión” o “para
operación con el transformador desenergizado”, salvo que el equipo lo permita con
carga.
− Todo transformador con bobinados sumergidos en líquido refrigerante, debe tener un
dispositivo de alivio de sobrepresión, tal como una válvula de sobrepresión que sea
fácilmente reemplazable, colocada en la pared del tanque sobre el nivel máximo
alcanzado por el líquido, el cual opera a una presión inferior a la máxima soportada por
el tanque; dicho dispositivo no debe abrirse en los rangos de operación nominal, según
criterio adoptado de la NTC-3609.
− Para transformadores desde 5 kVA a 167,5 kVA monofásicos y de 15 kVA a 150 kVA
trifásicos, con tensiones nominales menores o iguales a 15 kV, los tanques de los
transformadores deben ser lo suficientemente resistentes para soportar una presión
manométrica de 48,99 kPa sin deformación permanente y de 103,5 kPa sin romperse,
según criterios adoptados de la NTC-3609.
− Los transformadores de distribución con bobinados sumergidos en líquido refrigerante,
deben poseer un dispositivo para levantarlos o izarlos, el cual debe ser diseñado para
proveer un factor de seguridad mínimo de 5, definido como la relación del esfuerzo
último con el esfuerzo de trabajo del material usado. El esfuerzo de trabajo es el
máximo esfuerzo combinado, desarrollado en los dispositivos del levantamiento por la
carga estática del transformador completamente ensamblado, según criterio tomado de
la NTC – 3609.
− Los dispositivos de soporte para colgar en poste, deben ser diseñados para proveer un
factor de seguridad de 5, cuando el transformador es soportado en un plano vertical
únicamente desde el dispositivo superior, según criterio tomado de la NTC - 3609.

119
− En las subestaciones tipo pedestal, cuando en condiciones normales de operación se
prevea que la temperatura exterior del cubículo supere los 45°C, debe instalarse una
barrera de protección para evitar riesgos asociados a dicha temperatura y colocarse
avisos que indiquen la existencia de una “superficie caliente”. Si el transformador posee
una protección que garantice el corte o desenergización cuando exista una
sobretemperatura, quedará eximido de dicha barrera.
− Para los transformadores instalados dentro de edificaciones, se declara de obligatorio
cumplimiento la sección 450 de la NTC 2050 del 25 de noviembre de 1998 (Código
Eléctrico Colombiano).
− El local para las subestaciones dentro de edificaciones, se debe ubicar en un sitio de fácil
acceso desde el exterior con el fin de facilitar tanto al personal calificado las labores de
mantenimiento, revisión e inspección, como a los vehículos que transportan los equipos.
− Los locales ubicados en semisótanos y sótanos, con el techo debajo de antejardines y
paredes que limiten con muros de contención, deben ser debidamente impermeabilizados
para evitar humedad y oxidación.
− En las zonas adyacentes a la subestación no deben almacenarse combustibles.
− En las subestaciones está prohibido que crucen canalizaciones de agua, gas natural, aire
comprimido, gases industriales o combustibles, excepto las tuberías de extinción de
incendios.
− Las subestaciones a nivel de piso, deben tener una placa en la entrada con el símbolo de
“Peligro Alta Tensión” y con puerta de acceso hacia la calle, preferiblemente.
− Los transformadores refrigerados en aceite no deben ser instalados en niveles o pisos
que estén por encima de sitios de habitación, oficinas y en general lugares destinados a
ocupación permanente de personas.
− Cuando un transformador requiera instalación en bóveda, esta debe construirse con
materiales que ofrezcan una resistencia al fuego de mínimo tres horas.
− El fabricante debe entregar al usuario las indicaciones y recomendaciones mínimas de
montaje y mantenimiento del transformador.
− Todo transformador debe estar provisto de una placa de características, fabricada de
material resistente a la corrosión, fijada en lugar visible y que contenga la indicaciones
de la siguiente lista, siempre que ellas sean aplicables y según criterio adoptado de la
NTC -618:
Nombre o razón social del fabricante.
Número de serie dado por el fabricante.
Año de fabricación.
Clase de transformador.
Número de fases.
Diagrama fasorial.
Frecuencia nominal.
Tensiones nominales, número de derivaciones.
Corrientes nominales.
Corriente de cortocircuito simétrica.
Duración del cortocircuito simétrico máximo permisible.
Corriente de magnetización.
Impedancia de cortocircuito
Métodos de refrigeración.
Potencia nominal para cada método de refrigeración.
Grupo de conexión.
Diagrama de conexiones.

119
Clase de aislamiento.
Líquido aislante.
Volumen del líquido aislante.
Peso total en kilogramos
Nivel básico de asilamiento de cada devanado, BIL.
− Las inscripciones sobre la placa de características deben ser indelebles y legibles.
− Si una persona distinta del fabricante repara o modifica parcial o totalmente el devanado
de un transformador o cualquier otro de sus componentes, se debe suministrar una placa
adicional para indicar el nombre del reparador, el año de reparación y las modificaciones
efectuadas.
11. Tubería para instalaciones eléctricas
Las tuberías para instalaciones eléctricas, además de lo contenido el Capítulo 3 de la NTC
2050 del 25 de noviembre de 1998, deben cumplir los siguentes requisitos:
En ambientes corrosivos, con humedad permanente o bajo tierra, no se aceptan tuberías
eléctricas metálicas que no esten apropiadamente protegidas contra la corrosión.
En inmuebles de más de tres pisos, las tuberías eléctricas no metálicas flexibles deben ir
ocultas dentro de cielorasos, pisos, muros o techos, siempre y cuando los materiales
constructivos usados tengan una resistencia al fuego de mínimo 15 minutos. No se acepta
el uso de tubería eléctrica de PVC, de otros materiales inflamables o que produzcan gases
tóxicos con el aumento de temperatura, para instalaciones a la vista.
No se permite el uso de tubería eléctrica no metálica flexible como soporte de aparatos,
enterrada directamente en el piso, para tensiones mayores de 600 V y para conductores
cuyos límites de temperatura de aislamiento excedan aquellos para los cuales se certifica la
tubería.
No debe instalarse tubería eléctrica no metálica en lugares expuestos a golpes o a la luz
solar directa, si ésta no está certificada para ser utilizada en tales condiciones y tipo de
aplicación.
No se permite el uso de canalizaciones superficiales no metálicas (canaletas no metálicas)
en instalaciones ocultas, donde estén sujetas a severo daño físico, en los espacios vacíos de
ascensores, en ambientes con temperaturas superiores a las de la canalización y para
conductores cuyos límites de temperatura de aislamiento excedan aquellos para los cuales
se certifica la tubería.

119
CAPÍTULO III
REQUISITOS ESPECÍFICOS PARA EL PROCESO DE GENERACIÓN
Central o planta de generación es el conjunto de instalaciones que contienen máquinas,
generadores, motores, aparatos de control, maniobra, protección y medida, que sirven para
la producción de energía eléctrica, distintas a las consideradas como plantas de emergencia.
Para efectos del presente Reglamento una central de generación por tener implícitos los
procesos de transmisión, transformación, distribución y utilización, debe cumplir con los
requisitos de cada proceso. Los requisitos de este capítulo son de obligatorio cumplimiento
y deben ser tomados como complementarios de los contenidos en los demás capítulos del
Reglamento Técnico.
Las disposiciones que aparecen a continuación, son de obligatoria aplicación en todo el
territorio colombiano y deben ser cumplidas por los generadores que operen en el país.
Artículo 18º. EDIFICACIONES
El edificio destinado a la central eléctrica será independiente a toda construcción dedicada a
otros usos.
Queda terminantemente prohibido el empleo de materiales combustibles en las
proximidades de las canalizaciones y de las máquinas o equipos bajo tensión, permitiéndose
su utilización siempre y cuando estén alejados de la parte en tensión o debidamente
protegidos (por ejemplo en instalaciones con plantas diesel).
En el centro de control de la planta debe disponerse de un mímico que represente el
diagrama unifilar de la central y de sus líneas de transmisión asociadas, el cual debe ir sobre
paneles o en pantallas de computador y cerca de los centros de mando.
Los puente grúas que se tengan para maniobrar los elementos en las centrales deberán
estar provistos de limitadores de recorrido, tanto en el sentido de traslación como de
elevación y deberá señalizarse la altura disponible de elevación y el peso máximo. Además,
deberá disponer de un indicador sonoro con el fin de avisar al personal de operación cuando
éste se encuentre en movimiento de translación.
Las compuertas de captación de la central hidráulica deberán tener un sistema de control
automático y además un control manual mecánico para la apertura o al cierre según sea el
caso. En las plantas que poseen chimeneas de alturas mayores de 25 m, éstas deben
pintarse con los requerimientos de la señalización aeronáutica. En las proximidades de
partes bajo tensión o de máquinas en movimiento, se prohíbe el uso de pavimentos
excesivamente pulidos y el montaje de escaleras estrechas. Se debe evitar la construcción
de depósitos de agua en el interior de las centrales en las zonas próximas a las instalaciones
de alta tensión.
En los cuartos de baterías no deben existir vapores de alcohol, amoniaco, ácido acético,
clorhídrico, nítrico o residuos volátiles y dichos cuartos no deben tener comunicación directa
con el centro de control. Estos cuartos deben ser secos, bien ventilados y sin estar sujetos a
vibraciones perjudiciales que puedan originar desprendimientos de gases y desgastes
prematuros, se debe disponer además de un dispositivo para lavado de ojos en caso de
emergencia.
Para edificaciones en caverna se deben utilizar transformadores tipo seco para los sistemas
de servicios auxiliares y en general sistemas de baja tensión. Los pasillos de gran longitud y
en general donde exista la posibilidad de producirse arcos eléctricos, deben tener dos
accesos como mínimo.

119
Todos los circuitos de baja tensión situados en las proximidades de máquinas, aparatos u
otros circuitos de alta tensión que no estén protegidos en forma que sea prácticamente
imposible un contacto entre ellos, serán considerados como pertenecientes a instalaciones
de alta tensión.
Las canalizaciones eléctricas no se deben instalar en las proximidades de tuberías de
calefacción, de conducciones de vapor y en general de lugares de temperatura elevada y de
ventilación defectuosa. El cableado deberá estar ordenado, amarrado y con sus circuitos
debidamente identificados en todas las canaletas. Los cables deben tener un aislamiento en
material auto extinguible o con retardante de llama.
La iluminación en la central y en las subestaciones debe ser uniforme, evitando en especial
el deslumbramiento en las zonas de lectura de tableros, los valores de iluminancia deben ser
tomados de la Tabla 25, Art. 16, Capítulo II. No deberán usarse luminarias de sodio de alta
presión en zonas donde sea necesario realizar trabajos en los cuales se requiera identificar
colores de cables.
En las centrales que exijan personal operando permanentemente, debe disponerse de un
alumbrado de emergencia que provenga de una fuente diferente al alumbrado normal. Cada
lámpara de este sistema debe tener una autonomía de 90 minutos.
Todos los lugares de circulación de personas, tales como accesos, salas, pasillos, etc., deben
estar libres de objetos que puedan dar lugar a accidentes o interrumpan visiblemente la
salida en casos de emergencia. Las rutas de evacuación deberán estar debidamente
demarcadas con avisos y señales de salida que sean luminosas, conectadas al circuito de
emergencia de la central.
Toda central de generación debe tener un sistema automático de extinción de incendios y un
plan de emergencias. Para evitar los peligros que pudieran originar el incendio del aceite de
un transformador o un interruptor, se debe construir un foso o sumidero en el que se
colocarán varias capas de gravilla que servirán como filtro y para ahogar la combustión del
aceite.
Los transformadores de potencia ubicados al interior de la casa de máquinas o en la
subestación, deberán ser instalados en celdas diseñadas con muros y puertas antiexplosión.
Cada celda deberá tener un sistema automático de extinción de incendio y además un
sistema de renovación de aire por medio de una unidad manejadora.
Las conducciones de gas deben ir siempre alejadas de las canalizaciones eléctricas. Queda
prohibido la colocación de ambas conducciones en un mismo ducto o banco de ductos. En
áreas que se comuniquen con tuberías donde se presente acumulación de gas metano es
obligatorio el uso de equipos a prueba de explosión.
Las centrales de generación deben cumplir con los límites de emisiones establecidos por las
autoridades ambientales.
Para los efectos del presente Reglamento Técnico las centrales de generación deben cumplir
las distancias de seguridad establecidas en el Capítulo II.
Para los efectos del presente Reglamento Técnico y con el fin garantizar la seguridad del
personal en las centrales de generación, se deben cumplir los criterios establecidos en el
Capítulo II, Artículo 15°.

119
CAPÍTULO IV
REQUISITOS ESPECÍFICOS PARA EL PROCESO DE TRANSMISIÓN
Para los efectos de seguridad que se buscan con el presente Reglamento, se considera
transmisión a la transferencia de energía eléctrica en tensiones iguales o mayores a 57,5 kV
y no se debe relacionar con aspectos de tipo comercial o de calidad del servicio. Las
disposiciones contenidas en el presente capítulo se refieren a las prescripciones técnicas que
deben cumplir las líneas eléctricas aéreas de alta tensión de corriente alterna trifásica a 60
Hz de frecuencia nominal.
Los sistemas de transmisión entregan la energía desde las plantas generadoras a las
subestaciones y a grandes instalaciones industriales desde las cuales los sistemas de
distribución proporcionan el servicio a las zonas residenciales y comerciales. Los sistemas
de transmisión también sirven para interconectar plantas de generación, permitiendo el
intercambio de energía, cuando las plantas generadoras están fuera de servicio por haber
sufrido un daño o por reparaciones de rutina.
Los requisitos de este capítulo son de obligatorio cumplimiento y deben ser tomados como
complementarios de los contenidos en los otros capítulos del presente Reglamento Técnico.
Las disposiciones que aparecen a continuación, son de aplicación en todo el territorio
Colombiano y deben ser cumplidas por las empresas de transmisión de energía que operen
en el País.
Las disposiciones contenidas en el presente Reglamento se refieren a las prescripciones
técnicas mínimas que deben cumplir las líneas eléctricas aéreas de alta tensión. Aquellas
líneas en las que se prevea utilizar otros sistemas de transmisión de energía (corriente
continua o cables subterráneos o corriente alterna monofásica o polifásica) deben ser objeto
de una justificación especial ante el Ministerio de Minas y Energía o la entidad que éste
determine y se deben adaptar a las prescripciones y principios básicos del presente
Reglamento y a las particulares para cada caso.
Para los efectos del presente Reglamento Técnico las líneas aéreas de transmisión deben
cumplir las distancias de seguridad establecidas en el Capítulo II.
Artículo 22º. ZONAS DE SERVIDUMBRE
Toda línea de transmisión con tensión nominal igual o mayor a 57,5 kV, debe tener una zona
de servidumbre, también conocida como zona de seguridad o derecho de vía.
La zona de servidumbre de una línea de alta y extra alta tensión, es una franja de terreno
que se debe dejar a lo largo de la línea para garantizar que bajo ninguna circunstancia se
presenten accidentes con personas o animales, en cuanto a contactos directos e indirectos;
además alrededor de una línea que transporta energía eléctrica se forma un campo
electromagnético que depende del nivel de tensión, el cual no debe causar perturbaciones al
medio ambiente circundante y menos a quienes lo habitan en la cercanía.
Dentro de la zona de servidumbre se debe impedir la siembra de árboles o arbustos que con
el transcurrir del tiempo alcancen a las líneas y se constituyan en un peligro para ellas.
Bajo ninguna circunstancia se debe permitir la construcción de edificaciones o estructuras en
la zona de servidumbre, puesto que se genera un alto riesgo para la edificación y para
quienes la ocupan. En los planes de ordenamiento territorial se debe tener en cuenta esta

119
limitación en el uso del suelo. Las autoridades encargadas de su vigilancia, deben denunciar
las violaciones a estas prohibiciones.
Una empresa distribuidora local puede negar el servicio público domiciliario de energía
eléctrica a una construcción que esté invadiendo una zona de servidumbre, por considerarse
como zona de alto riesgo.
Para efectos del presente reglamento y de acuerdo con las tensiones normalizadas en el
país, en la Tabla 38 se fijan los valores mínimos requeridos en el ancho de la zona de
servidumbre, cuyo centro es el eje de la línea.
TIPO DE
ESTRUCTURA
TENSIÓN
(kV)
ANCHO MÍNIMO (m)
TORRES 500 60
TORRES 220/230 (2 ctos) 32
220/230 (1 cto) 30
POSTES 220/230 (2 ctos) 30
220/230 (1 cto) 28
TORRES 110/115 (2 ctos) 20
110/115 (1 cto) 20
POSTES 110/115 (2 ctos) 15
110/115 (1 cto) 15
Torres/postes 57,5/66 15
Tabla 38. Ancho de la zona de servidumbre.
Zona de Servidumbre
Figura 19. Ancho de la zona de servidumbre.
Para líneas de transmisión con tensión nominal menor o igual a 115 kV, que crucen zonas
urbanas y para la cuales no se puede dejar la zona de servidumbre, deben cumplirse las
distancias de seguridad horizontales establecidas en la Tabla 15 y Figura 5.
Artículo 23º. AISLAMIENTO
Para el aislamiento se debe seguir lo establecido en la Resolución 098/2000 de la CREG, a
continuación se toman algunos apartes:

119
− El dimensionamiento eléctrico de las estructuras se debe definir mediante combinación de
las distancias mínimas correspondientes a las sobretensiones debidas a descargas
atmosféricas, a las sobretensiones de maniobra y a las de frecuencia industrial.
− Para evaluar el comportamiento ante descargas eléctricas atmosféricas, se debe
considerar como parámetro de diseño un total de tres salidas por cada 100 km de línea
por año.
− El comportamiento de la línea ante sobretensiones de maniobra se debe realizar
evaluando el riesgo de falla de aislamiento, permitiéndose una (1) falla por cada cien
(100) operaciones de maniobra de la línea.
Artículo 24º. SEÑALES DE AERONAVEGACIÓN
En los conos de aproximación a aeropuertos, deben instalarse balizas sobre los conductores
de las fases o sobre los cables de guarda.
Para efectos del presente reglamento, las balizas de señalización diurna a instalar, deben
cumplir con los requisitos mínimos presentados a continuación:
− Deben ser fabricadas de algún material aislante, resistente a la intemperie y en general
que aporte las características mecánicas para que permanezca durante largo tiempo.
− Los diámetros exteriores mínimos son los presentados en la siguiente tabla.
NIVEL DE TENSIÓN DIÁMETRO MÍNIMO
(mm)
Menor o igual 66 kV 250
Mayor de 66 kV y menor o igual a 500 kV 600
Tabla 39. Diámetro mínimo de las balizas según nivel de tensión.
− Para la fijación de las balizas se deben utilizar mordazas en material galvanicamente
compatible con el material del cable donde se instale y ajustable a diferentes calibres.
− El color de las balizas debe ser “Rojo Aviación” o “Naranja Aeronáutica Internacional”.
Si se requieren balizas de señalización nocturna, pueden ser lámparas estroboscópicas o de
encendido por inducción de la línea.
Para los efectos del presente Reglamento Técnico y con el fin garantizar la seguridad tanto
del personal que trabaja en las líneas como de los usuarios, se deben cumplir los criterios
establecidos en el Capítulo II, Artículo 15°.
Artículo 26º. HERRAJES
Se consideran bajo esta denominación todos los elementos utilizados para la fijación de los
aisladores a la estructura y al conductor, los de fijación de cable de guarda a la estructura,
los elementos de protección eléctrica de los aisladores y los accesorios del conductor, comos
separadores, amortiguadores, etc.
Los herrajes deben ser de diseño adecuado a su función mecánica y eléctrica y
apropiadamente protegidos contra la acción corrosiva y elementos contaminantes, para
estos efectos se tendrá en cuenta las características predominantes del ambiente en la zona

119
donde se requiera instalar. En el diseño de los herrajes empleados para líneas de muy alta
tensión, se tendrá muy presente su comportamiento frente al efecto corona.
Los herrajes sometidos a tensión mecánica por los conductores y cables de guarda o por los
aisladores deben tener un coeficiente de seguridad mecánica no inferior a tres respecto a su
carga de trabajo nominal. Cuando la carga mínima de rotura se compruebe mediante
ensayos, el coeficiente de seguridad puede reducirse a 2,5.
Las grapas de retención del conductor deben soportar una tensión mecánica en el cable del
90% de la carga de rotura del mismo, sin que se produzca deslizamiento.
Artículo 27º. AISLADORES
Los aisladores utilizados en las líneas pueden ser de porcelana, vidrio y otros materiales
aislantes equivalentes que resistan las acciones de la intemperie, especialmente las
variaciones de temperatura y la corrosión, deben ofrecer una resistencia suficiente a los
esfuerzos mecánicos a que estén sometidos, comprobables a partir del examen comparativo
del producto contra los requisitos específicos aplicables establecidos en las normas técnicas
colombianas.
El criterio para determinar la pérdida de su función, será la rotura o pérdida de sus
cualidades aislantes, al ser sometidos simultáneamente a tensión eléctrica y esfuerzo
mecánico del tipo al que vaya a encontrarse sometido.
La resistencia mecánica correspondiente a una cadena múltiple puede tomarse igual al
producto del número de cadenas que la forman por la resistencia de cada cadena simple,
siempre que tanto en estado normal como con alguna cadena rota, la carga se reparta por
igual entre todas las cadenas intactas.
Los aisladores deben someterse a mantenimiento periódico para conservar sus cualidades
aislantes.
Artículo 28º. APOYOS O ESTRUCTURAS
La empresa del sector eléctrico propietaria de una estructura o apoyo, debe asegurarse que
las mismas cumplan los siguientes requisitos:
− Los materiales empleados en la fabricación de las estructuras deben presentar una
resistencia elevada a la corrosión, y en el caso de no presentarla por sí mismos, deben
recibir los tratamientos protectores para tal fin.
− Las estructuras pueden ser de diversos tipos de acuerdo con su función, sin embargo, en
su diseño constructivo siempre se debe tener en cuenta la accesibilidad a todas sus
partes por el personal calificado, de modo que pueda ser realizada fácilmente la
inspección y conservación de la misma. Así mismo, siempre deben cumplir las
condiciones de resistencia y estabilidad necesarias al empleo a que se destinen. Se
deben considerar los siguientes criterios adoptados de las Resoluciones CREG 025/95 y
098/2000, para definir condiciones normales y anormales.
− Deberán considerarse las condiciones sísmicas de la zona donde se instalarán las
estructuras o apoyos.
1. Torres de suspensión
1.1. Condición normal
Todos los conductores y cable(s) de guarda sanos. Viento máximo de diseño y temperatura
coincidente.

119
1.2. Condición anormal
Para líneas en conductores en haz, dos subconductores rotos en cualquier fase. Las demás
fases y los dos cables de guarda sanos. Un cable de guarda roto. Las fases y el cable de
guarda restante, intactos. Viento máximo promedio y temperatura coincidente.
Para líneas con un solo conductor por fase, se consideran dos condiciones:
a. Un conductor roto en cualquier fase. Las demás fases y el (los) cable (s) de guarda
sanos. Viento máximo promedio y temperatura coincidente.
b. Un cable de guarda roto y las fases y el cable de guarda restante (si existe) sanos.
Viento máximo promedio y temperatura coincidente.
2. Torres de retención
Todos los conductores y cables de guarda sanos. Viento máximo de diseño y temperatura
coincidente.
Para líneas con conductores en haz, se considera la siguiente condición:
- Todos los subconductores en cualquier fase y un cable de guarda rotos simultáneamente.
Las demás fases y el cable de guarda restante (si existen), sanos. Viento máximo
promedio y temperatura coincidente.
Para líneas con un solo conductor por haz, se consideran las siguientes condiciones:
a. Cualquier fase y un cable de guarda rotos simultáneamente. Las demás fases y el cable
de guarda restante (si existe), sanos. Viento máximo promedio y temperatura
coincidente.
b. Dos fases diferentes rotas. La fase restante y el (los) cable (s) de guarda, sanos. Viento
máximo promedio y temperatura coincidente.
3. Torres de terminales
Todos los conductores y cables de guarda sanos. Viento máximo de diseño y temperatura
coincidente.
Para las líneas con conductores en haz, se consideran las siguientes condiciones:
a. Todos los subconductores en cualquier fase y un cable de guarda rotos simultáneamente.
Las demás fases y el cable de guarda restante (si existe), sanos. Viento máximo
promedio y temperatura coincidente.
b. Todos los subconductores rotos en dos fases diferentes. La fase restante y el (los)
cable(s) de guarda, sano(s). Viento máximo promedio y temperatura coincidente.
Para línea con un solo conductor por haz, se consideran las siguientes condiciones:

119
a. Cualquier fase y un cable de guarda rotos simultáneamente. Las demás fases y el cable
de guarda restante (si existe), sanos. Viento máximo promedio y temperatura
coincidente.
b. Dos fases diferentes rotas. La fase restante y el (los) cable (s) de guarda, sanos. Viento
máximo promedio y temperatura coincidente.
Artículo 29º. MÉTODOS DE TRABAJO EN TENSIÓN
Los métodos de trabajo más comunes, según los medios utilizados para proteger al operario
y evitar los cortocircuitos son:
− Trabajo a distancia: En este método, el operario ejecuta el trabajo con la ayuda de
herramientas montadas en el extremo de pértigas aislantes.
− Trabajo a potencial: En este método, el operario está al potencial del elemento de la
instalación en la cual trabaja. Su aislamiento con relación a tierra está asegurado por un
dispositivo aislante apropiado al nivel de tensión.
Por ser una técnica de trabajo muy especializada y muy exigente en cuanto a seguridad,
para efectos del presente Reglamento, los trabajos en tensión, en línea viva o línea
energizada, deben cumplir los siguientes requerimientos:
1. Verificación en el lugar de trabajo.
El Jefe del Trabajo debe asegurarse sistemáticamente antes de todo trabajo, del buen
estado aparente de las instalaciones así como del material y de las herramientas colectivas
destinadas a la ejecución del mismo. Además, debe vigilar que los operarios bajo sus
órdenes verifiquen el buen estado de su dotación individual: Cinturón o arnés de seguridad,
guantes, casco de protección, herramientas y otros. Los defectos comprobados supondrán
la indisponibilidad o reparación del elemento, retirándolo y poniendo sobre él una marca
visible que prohíba su uso hasta que sea reparado.
Todo material debe disponer de una ficha técnica particular que indique las siguientes
precauciones, entre otras, que con él deben observarse:
- Límite de utilización eléctrico y mecánico.
- Condiciones de conservación y mantenimiento.
- Controles periódicos y ensayos.
2. Procedimientos de ejecución
La ejecución de todo trabajo en tensión está subordinada a la aplicación de su procedimiento
de ejecución, previamente estudiado. Todo procedimiento de ejecución debe comprender:
1. Un título que indique:
- La naturaleza de la instalación intervenida.
- La descripción precisa del trabajo.
- El método de trabajo.
2. Medios físicos (materiales y equipos de protección personal y colectiva) y recurso
humano.
3. Descripción ordenada de las diferentes fases del trabajo, a nivel de operaciones
elementales.
4. Croquis, dibujos o esquemas necesarios.

119
Toda persona que deba intervenir en trabajos en tensión, debe poseer una certificación que
lo habilite para la ejecución de dichos trabajos, además debe estar afiliado a una empresa
de seguridad social y riesgos profesionales. No se admite la posibilidad de actuación de
personal que no haya recibido formación especial y no esté habilitado para la realización de
trabajos en tensión.
El jefe del trabajo, una vez recibida la confirmación de haberse tomado las medidas precisas
y antes de comenzar o reanudar el trabajo, debe reunir y exponer a los linieros el
procedimiento de ejecución que se va a realizar, cerciorándose que ha sido perfectamente
comprendido, que cada trabajador conoce su cometido y que cada uno se hace cargo de
cómo se integra en la operación conjunta.
El jefe del trabajo dirigirá y vigilará los trabajos, siendo responsable de las medidas de
cualquier orden que afecten a la seguridad y al terminar los trabajos, se asegurará de su
buena ejecución y comunicará al centro de control el fin de los mismos.
Todo liniero de línea viva, es decir, capacitado para trabajos en tensión, debe practicarse
exámenes para calificar su estructura ósea, ya que fracturas en cualquier parte del cuerpo o
lesiones a la columna vertebral, lo inhabilitan definitivamente y para detectar deficiencias
pulmonares o cardíacas, que lo exponen a ataques de extrema gravedad. Enfermedades
como la epilepsia, consumo de drogas y alcoholismo también deben ser detectadas por el
médico.
Ningún operario podrá participar en un trabajo en tensión si no dispone en la zona de
trabajo de su dotación personal, que comprende, los siguientes elementos:
1. En todos los casos: Casco aislante de protección y guantes de protección.
2. En cada caso particular, los equipos previstos en los procedimientos de ejecución a
utilizar serán, entre otros: Botas dieléctricas o calzado especial con suela conductora
para los trabajos a potencial, dos pares de guantes aislantes del modelo apropiado a los
trabajos a realizar, gafas de protección contra rayos ultravioleta, manguitos aislantes,
herramientas aislantes.
Cada operario debe cuidar de la conservación de su dotación personal, de acuerdo con las
fichas técnicas. Estos materiales y herramientas deben conservarse en seco, al abrigo de la
intemperie y transportarse en fundas, estuches o compartimientos previstos para este uso.
No deben sacarse de los mismos hasta el momento de su empleo.
En el caso de presentarse lluvia o niebla, se pueden realizar los trabajos cuando la corriente
de fuga por los elementos aislantes esté controlada y se mantenga por debajo de 1µA por
cada kV nominal de la instalación.
En instalaciones de tensión inferior o igual a 34,5 kV, cuando se presente lluvias fuertes o
niebla, no se comenzará el trabajo, pero los que estén en curso de realización pueden
terminarse. En caso de no realizar control de la corriente de fuga y si la tensión es superior
a 36 kV, estos trabajos deben ser interrumpidos inmediatamente.
En caso de tormentas eléctricas, los trabajos no deben comenzarse y de haberse iniciado se
interrumpirán. Cuando las condiciones atmosféricas impliquen la interrupción del trabajo, se
debe retirar al personal y se podrán dejar los dispositivos aislantes colocados hasta que las
condiciones vuelvan a ser favorables.
En trabajos a distancia, cuando no se coloquen dispositivos de protección que impidan
todo riesgo de contacto o arco eléctrico con un conductor desnudo en tensión, la distancia
mínima de aproximación que deben mantener los operarios se fijará de acuerdo con lo
indicado en la siguiente tabla.

119
Longitud de las cadenas de
aisladores (m)
Distancia mínima de
aproximación* (m)
L ≥ 0,80 L
OBSERVACIONES
L < 0,80 0,80
Esta distancia puede reducirse a 0,60 m para la
colocación de dispositivos aislantes cerca de los
puntos de fijación de las cadenas de aisladores y de
los aisladores en sus soportes.
* Se entiende por distancia mínima de aproximación la distancia entre un conductor y una parte cualquiera del
cuerpo del operario estando éste situado en la posición de trabajo más desfavorable.
Tabla 40. Distancias de aproximación en trabajos a distancia.
Antes de trabajar en un conductor bajo tensión, el operario debe unirse eléctricamente al
mismo para asegurar su equipotencialidad con el conductor. Todo operario que trabaje a
potencial debe llevar una protección tipo jaula de Faraday completa.
Cuando se emplee el método de trabajo a contacto, los operarios llevarán guantes aislantes
revestidos con guantes de protección y se situarán sobre un elemento aislante adecuado.
Toda persona que pueda tocar a un operario, bien directamente o por medio de
herramientas u otros objetos, deberá llevar botas y guantes aislantes.
Todo equipo de trabajo en tensión debe ser sometido a ensayos periódicos de acuerdo con
las normas técnicas o recomendaciones del fabricante. A cada elemento de trabajo debe
abrírsele y llenar una hoja de vida.
Los guantes aislantes deben ser sometidos a una prueba de porosidad por inyección de aire,
antes de cada jornada de trabajo y debe hacerseles un ensayo de rigidez dieléctrica en
laboratorio, por lo menos dos veces al año.
Para las mangas, cubridores, protectores, mantas, pértigas, tensores, escaleras y demás
equipo, se debe hacer por lo menos un ensayo de aislamiento al año.
Los vehículos deben ser sometidos a una inspección general y ensayos de aislamiento a las
partes no conductoras, por lo menos una vez al año.

119
CAPÍTULO V
REQUISITOS ESPECÍFICOS PARA EL PROCESO DE TRANSFORMACIÓN
Una subestación eléctrica es un conjunto de equipos utilizados para transferir el flujo de
energía en un sistema de potencia, garantizar la seguridad del sistema por medio de
dispositivos automáticos de protección y para redistribuir el flujo de energía a través de
rutas alternas durante contingencias. Una subestación puede estar asociada con una central
de generación, controlando directamente el flujo de potencia al sistema, con
transformadores de potencia convirtiendo la tensión de suministro a niveles más altos o más
bajos, o puede conectar diferentes rutas de flujo al mismo nivel de tensión.
complementarios de los contenidos en los otros capítulos del presente Reglamento Técnico.
Las disposiciones contenidas en este Reglamento son de aplicación en todo el territorio
Colombiano y deben ser cumplidas por las empresas que involucren el proceso de
transformación de energía y que operen en el país; aplican a las subestaciones con
tensiones nominales mayores a 1000 V y hasta 500 kV. No se incluyen requisitos para
instalaciones con SF6.
Artículo 30º. DISPOSICIONES GENERALES
El tiempo máximo de despeje de falla de la protección principal en el sistema eléctrico de los
distribuidores, grandes consumidores y transportador, desde el inicio de la falla hasta la
extinción del arco en el interruptor de potencia, no debe ser mayor que 150 milisegundos.
Para operación de protecciones de respaldo o en caso de falla del interruptor, no debe ser
mayor que 300 milisegundos.
En los espacios en los cuales se encuentran instalados los equipos de transformación, deben
colocarse cercas, pantallas, tabiques o paredes, de tal modo que se forme un recinto que
limite la posibilidad de acceso a personal no autorizado.
En cada entrada de una subestación de transformación, debe exhibirse una señal de
seguridad y en las estaciones con malla eslabonada se debe exhibir una señal de seguridad
en cada lado de la cerca.
Los muros metálicos que son utilizados para encerrar las subestaciones que poseen
conductores o equipo eléctrico energizado, deben tener una altura mínima de 2,50 metros y
deben estar debidamente conectados a tierra, de acuerdo con el capítulo II.
Artículo 31º. SALAS DE OPERACIONES, MANDO Y CONTROL
Todas las salas y espacios en donde haya instalado equipo eléctrico, deben cumplir con los
siguientes requerimientos:
− Construcción: Debe ser en materiales con alto punto de ignición.
− Uso: Las instalaciones deben estar libres de materiales combustibles, polvo y humo, y no
serán utilizadas para reparación, fabricación o almacenamiento, excepto para partes
menores esenciales en el mantenimiento del equipo instalado.
− Ventilación: Deben estar suficientemente ventilados con el fin de mantener las
temperaturas de operación dentro de los rangos debidos, regulados para minimizar la
acumulación de contaminantes transportados por el aire, bajo cualquier condición de
operación.

119
− Humedad e intemperie: Las instalaciones deben estar secas. En las estaciones externas
o ubicadas en túneles mojados, pasos subterráneos u otros lugares húmedos o de alto
grado de humedad, el equipo eléctrico debe ser diseñado para soportar las condiciones
atmosféricas imperantes.
− Equipo eléctrico: Todo el equipo fijo debe ser soportado y asegurado de una manera
consistente con las condiciones de servicio. Se debe prestar consideración al hecho de
que algunos equipos pesados, tal como transformadores, puedan ser asegurado en el
lugar; sin embargo, el equipo que genere fuerzas dinámicas durante su operación, podrá
requerir medidas adicionales.
Además de las establecidas en el Capítulo II, se deben cumplir las que se fijan a
continuación, adoptadas de la norma ANSI C2.
Los cercos o paredes que son instalados como barreras para el personal no autorizado,
deben colocarse de tal manera que las partes expuestas energizadas queden por fuera de la
zona de distancia de seguridad, tal como se ilustra en la Figura 20, y se muestra en la
siguiente tabla.
Tensión Nominal entre Fases
(kV)
Dimensión “R”
(m)
0,151-7.2 3
13,8/13,2/11,4 3,1
34,5 3,2
66/57,5 3,5
115/110 4
230/220 4,5
230/220 4,7
500 5,3
Tabla 41. Distancias de seguridad para la Figura 20.
1.5m
2.5m
M UR O O M A L LA
PE RIM ETR A L
.
Z O N A D E
S E G U R ID A D
R
R
ZONA PARA
EQUIPOS DE
SUBESTACION
MURO O MALLA
PERIMETRAL
ZONA DE
SEGURIDAD
1.5 m
2.5 m
R
R
Figura 20. Zona de seguridad.

119
1m 1m
2,5m 2,5m
Figura 21. Distancias de seguridad contra contactos directos.
del personal que trabaja en las subestaciones como del público en general, se deben cumplir
los criterios establecidos en el Capítulo II, Artículo 15°.

119
CAPÍTULO VI
REQUISITOS ESPECÍFICOS PARA EL PROCESO DE DISTRIBUCIÓN
Para los efectos del presente reglamento se calificará como instalación eléctrica de
distribución todo conjunto de aparatos y de circuitos asociados para transporte y
transformación de la energía eléctrica, cuyas tensiones nominales sean iguales o superiores
a 110 V y menores o iguales a 44 kV.
complementarios de los contenidos en los demás capítulos del presente Reglamento Técnico.
Las disposiciones que aparecen a continuación, son de aplicación en todo el territorio
Colombiano y deben ser cumplidas por las empresas de distribución de energía que operen
en el país.
Un sistema típico de distribución consta de:
− Subestaciones de distribución que llevan la energía localmente y que por lo común
incluyen instalaciones para la regulación en media tensión.
− Circuitos primarios o “alimentadores”, que suelen operar en el rango de 7,6 kV a 44 kV y
que alimentan a la carga en una zona geográfica bien definida.
− Transformadores de distribución, en las capacidades nominales desde 10 kVA hasta
10.000 kVA, los cuales pueden instalarse en postes, sobre emplazamientos a nivel del
suelo o en bóvedas, en la cercanía de los consumidores y que llevan la media tensión
hasta el consumidor.
− Celdas de maniobra, medida y protección para los transformadores de distribución
secundaria en el caso de subestaciones de potencia
− Circuitos de baja tensión, que llevan la energía desde el transformador de distribución, a
lo largo de las vías o del lindero de los terrenos.
− Ramales de acometida que entregan la energía al equipo de entrada de servicio del
usuario.
Las empresas distribuidoras del servicio de energía eléctrica, deben fijar las condiciones
técnicas que deben reunir aquellas partes de sus instalaciones, que tengan incidencia
apreciable en la seguridad, funcionamiento y homogeneidad de su sistema, siempre y
cuando estas condiciones técnicas no sean inferiores a las exigidas por el Reglamento.
En todo lo que se refiere a operación y mantenimiento de las redes de distribución se debe
entender que la responsabilidad por el debido cumplimiento de las reglas, recaerá sobre la
empresa dueña de la instalación, sea que ésta realice los trabajos directamente con su
personal, o que los trabajadores sean contratados directa o indirectamente por contratistas
externos.
La empresa debe proporcionar capacitación a cada uno de sus trabajadores que laboren en
las proximidades de instalaciones energizadas. La capacitación incluirá información sobre
los riesgos eléctricos, y debe asegurarse que cada uno de sus trabajadores esté calificado y
autorizado para atender las exigencias de rutina del trabajo.
Los trabajadores deben estar capacitados sobre los procedimientos que deben seguirse en
caso de que ocurra alguna emergencia, así como de las reglas de primeros auxilios,
incluyendo los métodos probados de reanimación. Copias de dichas reglas y procedimientos

119
deben mantenerse en sitios visibles tanto en vehículos como en lugares donde el número de
trabajadores o la naturaleza del trabajo lo justifiquen.
La empresa dueña de la obra debe proveer los elementos de protección, en cantidad
suficiente para que los trabajadores puedan cumplir con los requerimientos de la labor que
se va a emprender, deben estar disponibles en lugares fácilmente accesibles y visibles.
Los trabajadores deben conocer perfectamente las normas de seguridad, y pueden ser
evaluados en cualquier momento – por la autoridad o la empresa- para demostrar sus
conocimientos sobre las mismas.
Los trabajadores, cuyos deberes requieren el desempeño de su labor en las proximidades de
equipos o líneas energizadas, deben ejecutar sólo aquellas tareas para las cuales han sido
capacitados, equipados y autorizados. Los trabajadores que no tengan experiencia deben
trabajar bajo la dirección de un trabajador experimentado y calificado en el lugar de la obra
y ejecutar sólo tareas dirigidas.
Las empresas distribuidoras del servicio de energía eléctrica, pueden fijar las condiciones
técnicas que deben reunir aquellas partes de instalaciones de los consumidores, que tengan
incidencia apreciable en la seguridad, funcionamiento y homogeneidad de su sistema
(siempre y cuando estas condiciones técnicas no sean inferiores a las exigidas en el presente
Reglamento).
Para los efectos del presente Reglamento Técnico los conductores de los circuitos de
distribución deben cumplir las distancias de seguridad establecidas en el Capítulo II.
Cuando los circuitos de distribución se construyen en zonas de espacio público, o exista un
acuerdo para permitir el paso, no se requiere el pago de servidumbre.
Las Oficinas de Planeación, deberán tener en cuenta la servidumbre de la línea o red, para la
aprobación de la licencia de construcción en lotes a urbanizar, las cuales deben estar
claramente definidas en los planos.
del personal que trabaja en los conductores de los circuitos de distribución como del público
en general, se deben cumplir los criterios establecidos en el Capítulo II, Artículo 15°.
El operador de red debe entregar a los diseñadores de un proyecto, el valor de la máxima
corriente de falla a tierra esperada en el sitio del proyecto respectivo.
Los trabajadores deben considerar todas las partes metálicas no puestas a tierra, como
energizadas con la tensión más alta a la cual están expuestos, a menos que se verifique
mediante pruebas que estas partes están sin dicha tensión.
Artículo 36º. HERRAJES
Se consideran bajo esta denominación todos los elementos utilizados para la fijación de los
aisladores a la estructura y al conductor, los de fijación de cable de tierra a la estructura, los
elementos de protección eléctrica de los aisladores y los accesorios del conductor, como
separadores, amortiguadores, etc.
Los herrajes empleados en los circuitos de media tensión serán de diseño adecuado a su
función mecánica y eléctrica y deben resistir la acción corrosiva durante su vida útil, para

119
estos efectos se tendrá en cuenta las características predominantes del ambiente en la zona
donde se requiera instalar. Los herrajes sometidos a tensión mecánica por los conductores
y cables de guarda o por los aisladores, deben tener un coeficiente de seguridad mecánica
no inferior a tres respecto a su carga de trabajo. Cuando la carga mínima de rotura se
compruebe mediante ensayos, el coeficiente de seguridad podrá reducirse a 2,5.
Las grapas de retención del conductor deben soportar una tensión mecánica en el cable del
80% de la carga de rotura del mismo, sin que se produzca deslizamiento.
Artículo 37º. AISLADORES
Los aisladores utilizados en las líneas podrán ser de porcelana, vidrio y otros materiales
aislantes equivalentes que resistan las acciones de la intemperie, especialmente las
variaciones de temperatura y la corrosión, debiendo ofrecer una resistencia suficiente a los
esfuerzos mecánicos a que estén sometidos. Deben tener una carga de rotura mínima del
80% del conductor utilizado.
El criterio para determinar la pérdida de su función, será la rotura o pérdida de sus
cualidades aislantes, al ser sometidos simultáneamente a tensión eléctrica y esfuerzo
mecánico del tipo al que vaya a encontrarse sometido.
Artículo 38º. REGLAS BÁSICAS DE TRABAJO
Los siguientes preceptos o reglas de trabajo, deben cumplirse dependiendo del tipo de labor:
− Un operario solo, no deberá trabajar en un sistema energizado por encima de 1000
voltios fase a fase.
− Antes de entrar a una cámara subterránea, la atmósfera deberá ser sometida a prueba
de gases empleando la técnica y equipos o instrumentos requeridos para ver si existen
gases tóxicos, combustibles o inflamables, con niveles por encima de los límites
permisibles.
− Una vez destapada la caja de inspección o subestación de sótano, el personal debe
permanecer por fuera de ella, por lo menos durante 10 minutos, mientras las condiciones
de ventilación son las adecuadas para iniciar el trabajo.
Para quienes trabajan en tensión, se deben acatar las siguientes distancias mínimas de
acercamiento:
Se consideran distancias mínimas de seguridad para los trabajos en tensión a efectuar en la
proximidad de las instalaciones no protegidas de AT y MT, (medidas entre el punto más
próximo en tensión y cualquier parte externa del operario, herramientas o elementos que
pueda manipular en movimientos voluntarios o accidentales), las siguientes:
Tensión Nominal
(kV) entre fases
Distancia Mínima
(m)
Hasta 1 0,80
7,6/11,4/13,2/13,8 0,95
33/34,5 1,10
44 1,20
57,5/66 1,40
110/115 1,80
220/230 3,00
500 5,00
Tabla 42. Distancias mínimas de seguridad para trabajar con líneas energizadas
Para personal no calificado o que desconozca las instalaciones eléctricas, estas distancias
serán:

119
0,4 m en instalaciones menores a 1 kV
3 m en instalaciones entre 1 y 66 kV
5 m en instalaciones superiores a 57,5 y hasta 230 kV.
8 m en instalaciones superiores a 230 kV
Tabla 43. Distancias mínimas de seguridad para personal no especialista
No se deben interpolar distancias para tensiones intermedias a las indicadas.
Las distancias mínimas de seguridad indicadas pueden reducirse si se protegen
adecuadamente las instalaciones eléctricas y la zona de trabajo, con aislantes o barreras.
1. Maniobras
Por la seguridad de los trabajadores y del sistema, se debe disponer de un procedimiento
que sea lógico, claro y preciso para la adecuada programación, ejecución, reporte y control
de maniobras, esto con el fin de asegurar que las líneas y los equipos no sean energizados o
desenergizados ya sea por error o de manera inadvertida, ocasionando situaciones de riesgo
o accidentes.
Se prohíbe la apertura o cierre de cortacircuitos con carga, salvo que se emplee un equipo
que extinga el arco.
2. Verificación en el lugar de trabajo.
El jefe de grupo debe realizar una inspección detenida de lo siguiente:
− Que el equipo sea de la clase de tensión de la red.
− Que los operarios tengan puesto su equipo de protección.
− Que los operarios se despojen de todos los objetos metálicos.
− Que se verifique el correcto funcionamiento tanto de los controles en la canasta como los
inferiores de operación.
− Que se efectúe una detenida inspección de los guantes.
− Que los operarios se encuentren en perfectas condiciones técnicas, físicas y síquicas para
el desempeño de la labor encomendada.
3. Señalización del área de trabajo.
El área de trabajo debe ser delimitada por vallas, manilas o bandas reflectivas. En los
trabajos nocturnos se utilizarán conos o vallas fluorescentes y además señales luminosas a
ambos lados del sitio de trabajo.
Cuando se trabaje sobre vías que no permitan el bloqueo del tránsito, se deberá parquear el
vehículo de la cuadrilla antes del área de trabajo.
4. Escalamiento de postes y protección contra caídas.
Todos los postes y estructuras deben ser inspeccionados cuidadosamente antes de subir a
ellos, para comprobar que están en condiciones seguras para desarrollar el trabajo y que
puedan sostener pesos y esfuerzos adicionales. También deben revisarse los postes
contiguos que se vayan a someter a esfuerzos.
Todo trabajador que se halle en ubicaciones superiores a 2,50 m en el lugar del trabajo, bien
sea en los apoyos, escaleras, cables aéreos, helicópteros, carros portabobinas o en la
canastilla del camión debe estar sujetado permanentemente al equipo o estructuras,
mediante un sistema de protección contra caídas (cinturón o arnés).

119
5. Reglas de oro de la seguridad.
Al trabajar en línea muerta, es decir, sobre circuitos desenergizados, siempre se debe
conectar a tierra y en cortocircuito como requisito previo a la iniciación del trabajo.
En tanto no estén efectivamente puestos a tierra, todos los conductores o partes del circuito
se consideran como si estuvieran energizados a su tensión nominal.
Siempre que se trabaje en líneas desenergizadas o líneas sin tensión, se deben cumplir las
siguientes “reglas de oro”:
Efectuar el corte visible de todas las fuentes de tensión, mediante interruptores y
seccionadores, de forma que se asegure la imposibilidad de su cierre intempestivo. En
aquellos aparatos en que el corte no pueda ser visible, debe existir un dispositivo que
garantice que el corte sea efectivo.
Condenación o bloqueo, si es posible, de los aparatos de corte. Señalización en el
mando de los aparatos indicando “No energizar” o “prohibido maniobrar” y retirar los
portafusibles de los cortacircuitos.
Se llama “condenación o bloqueo” de un aparato de maniobra al conjunto de operaciones
destinadas a impedir la maniobra de dicho aparato, manteniéndolo en una posición
determinada.
Verificar ausencia de tensión en cada una de las fases, con el detector de tensión, el cual
debe probarse antes y después de cada utilización.
Puesta a tierra y en cortocircuito de todas las posibles fuentes de tensión que incidan en
la zona de trabajo. Es la operación de unir entre sí todas las fases de una instalación,
mediante un puente equipotencial de sección adecuada, que previamente ha sido
conectado a tierra.
Señalizar y delimitar la zona de trabajo. Es la operación de indicar mediante carteles con
frases o símbolos el mensaje que debe cumplirse para prevenir el riesgo de accidente.
Los equipos de puesta a tierra se deben manejar con pértigas aisladas, conservando las
distancias de seguridad respecto a los conductores, en tanto no se complete la instalación.
Para su instalación, el equipo se conecta primero a tierra y después a los conductores que
van a ser puestos a tierra, para su desconexión se procede a la inversa.
Los conectores se deben colocar firmemente, evitando que puedan desprenderse o aflojarse
durante el desarrollo del trabajo.
Los equipos de puesta a tierra se conectarán a todos los conductores, equipos o puntos que
puedan adquirir potencial durante el trabajo.
Cuando la estructura o apoyo tenga su propia puesta a tierra, se conecta a ésta. Cuando
vaya a “abrirse” un conductor o circuito, se colocarán tierras en ambos lados.
Cuando dos o más trabajadores o cuadrillas laboren en lugares distintos de las mismas
líneas o equipo, serán responsables de la colocación y retiro de los equipos de puesta a
tierra en sus lugares de trabajo correspondientes.
6. Trabajos cerca de circuitos aéreos energizados
Cuando se instalen, trasladen o retiren postes en o cerca de líneas energizadas, se deben
tomar precauciones a fin de evitar el contacto directo de los postes con los conductores

119
energizados. Los trabajadores que ejecuten dicha labor deben evitar poner en contacto
partes no aisladas de su cuerpo con el poste.
Los trabajadores ubicados en tierra o que estén en contacto con objetos puestos a tierra,
deben evitar el contacto con camiones u otro equipo que no esté puesto a tierra de manera
efectiva, y que estén siendo utilizados para colocar, mover o retirar postes en o cerca de
líneas energizadas, a no ser que estén utilizando equipo de protección aprobado.
7. Subestaciones de media tensión tipo interior.
Para la seguridad de las personas y de los animales, se establecen los siguientes requisitos,
adoptados de la norma IEC 60298, para las subestaciones de distribución tipo interior:
− En todo proyecto de subestación para un edificio, debe apropiarse el espacio disponible
para dicha subestación.
− La continuidad e integridad del sistema de puesta a tierra deberán ser aseguradas
teniendo en cuenta el esfuerzo térmico y mecánico causado por la corriente que este va
a transportar en caso de falla.
− El encerramiento de cada unidad funcional deberá ser conectado al conductor de tierra
de protección. Todas las partes metálicas puestas a tierra y que no pertenezcan a los
circuitos principales o auxiliares, también deberán ser conectadas al conductor de tierra
directamente o a través de la estructura metálica.
− Con el fin de realizar las labores de mantenimiento en las subestaciones con plena
seguridad para el personal encargado, es imprescindible que el sistema permita poner a
tierra las partes vivas con el fin de ejecutar una maniobra plenamente confiable.
− Al realizar labores de mantenimiento y con el fin de que el operario de la subestación
tenga plena seguridad de la maniobra que se esta ejecutando, la posición de los
elementos que realicen la puesta a tierra de la celda deben estar claramente
identificados a través de un elemento que indique visualmente la maniobra de puesta a
tierra de equipo.
− Las subestaciones de distribución secundaria deben asegurar que una persona no pueda
acceder a las partes vivas del sistema evitando que sobrepasen las distancias de
seguridad propias de los niveles de tensión de cada aplicación en particular. La persona
no puede acceder al contacto de la zona energizada ni tocándola de manera directa ni
introduciendo objetos que lo puedan colocar en contacto con la línea.
− Para prevenir accidentes por arcos internos, se deben cumplir los siguientes criterios:
1. Las celdas deben permitir controlar los efectos de un arco (sobrepresión, esfuerzos
mecánicos y térmicos), evacuando los gases hacia arriba, hacia los costados, hacia
atrás o 2 metros por encima del frente.
2. Las puertas y tapas deben tener un seguro para permanecer cerradas.
3. Las piezas susceptibles de desprenderse (ej.: chapas, aislantes, etc.), deben estar
firmemente aseguradas.
4. Cuando se presente un arco, no debe perforar partes externas accesibles, ni debe
presentarse quemadura de los indicadores por gases calientes.
5. Conexiones efectivas en el sistema de puesta a tierra.
− Los encerramientos utilizados por los equipos que conforman las subestaciones deben
alojar en su interior los equipos de corte y seccionamiento; por esta razón deben ser
metálicos y los límites del encerramiento no deben incluir las paredes del cuarto

119
dedicado al alojamiento de la subestación. Las ventanas de inspección deben garantizar
el mismo grado de protección del encerramiento y el mismo nivel de aislamiento.
− Las cubiertas y puertas no deben permitir el acceso a personal no calificado, al lugar
donde se alojan los barrajes energizados; en el caso en el que sean removibles se debe
garantizar que no se puedan retirar mientras el sistema opere en condiciones normales
mediante la implementación de cerraduras o enclavamientos, en el caso en que sean
fijas, no se puedan retirar sin la ayuda de herramientas manejadas por personal
calificado que conoce el funcionamiento de las subestaciones.
− Los enclavamientos entre los diferentes elementos de corte y seccionamiento en una
subestación son indispensables por razones de seguridad de las personas y conveniencia
operativa de la instalación para no permitir que se realicen accionamientos indebidos por
errores humanos.
− Para el caso de equipos del tipo extraíble, los enclavamientos deben asegurar que las
siguientes operaciones no sean posibles de realizar:
* Extracción del interruptor de protección a menos que esté en posición abierto.
* Operación del interruptor, a menos que éste se encuentre en servicio, desconectado,
extraído o puesto a tierra.
* Cerrar el interruptor, a menos que esté conectado al circuito auxiliar o diseñado para
abrir automáticamente sin el uso de un circuito auxiliar.
− Para el caso de equipos fijos estos deben poseer los enclavamientos necesarios para
evitar maniobras erróneas.
− Debe haber una indicación ligada directamente a la posición de los contactos de los
elementos de interrupción y seccionamiento. Pueden ser mímicos que muestren el estado
real de la operación que se está ejecutando con el fin de entender la operación y
garantizar el estado del sistema por alguna persona ajena a la subestación.
8. Cables subterráneos
Los siguientes requisitos que se aplicarán para el tendido de cables subterráneos fueron
adaptados de la Reglamentación para la Ejecución de Instalaciones Eléctricas en Inmuebles
de la Asociación Electrotécnica Argentina.
− Las canalizaciones o ductos deben ser de material sintético, metálico u otros, que
reúnan las siguientes condiciones:
* Ser no higroscópicos.
* Poseer un grado de protección adecuada al uso
− Deberá mantenerse una distancia útil mínima de 0,20 m entre el borde externo del
conductor y cualquier otro servicio (gas, agua, calefacción, vapor, aire comprimido,
etc.). Si ésta distancia no puede ser mantenida se deben separar en forma efectiva las
instalaciones a través de una hilera cerrada de ladrillos u otros materiales dieléctricos,
resistentes al fuego y al arco eléctrico y malos conductores de calor de por lo menos 5
cm de espesor.
− La disposición de los conductores dentro del ducto debe conservar su posición y
adecuación a lo largo de su recorrido, asegurando que se mantenga la separación de los
circuitos.
− Los empalmes y derivaciones de los conductores deben ser accesibles.
− No se admite la instalación de canalizaciones (con excepción de las construidas
específicamente para tal fin) o cables sobre el nivel del suelo terminado, Se entiende por

119
“suelo terminado” el que habitualmente es pisado por las personas como resultado de
su actividad habitual.
− Para cables de enterramiento directo, el fondo de la zanja será una superficie firme, lisa,
libre de discontinuidades y sin obstáculos. El cable se dispondrá a una profundidad
mínima de 0,7 m respecto de la superficie del terreno. Como protección contra el
deterioro mecánico, se utilizarán ladrillos o cubiertas.
− Los ductos se colocarán, con pendiente mínima del 1% hacia las cámaras de inspección,
en una zanja de profundidad suficiente que permita un recubrimiento mínimo de 0,7 m
de relleno sobre el ducto.
− Las uniones entre conductores deben asegurar la máxima hermeticidad posible y no
deben alterar su sección transversal interna. Cuando se utilicen ductos metálicos, estos
deben ser galvanizados en caliente. Se instalarán dentro de ellos líneas completas,
monofásicas o polifásicas con su conductor de puesta a tierra de protección. No se
admitirá el tendido de los conductores de fase, neutro o de tierra separados del resto del
circuito o formando grupos incompletos de fases, fase y neutro o fase y tierra por ductos
metálicos.
− Los cables subterráneos instalados debajo de construcciones deberán estar alojados en
un ducto que salga como mínimo 0,30 m del perímetro de la construcción.
− Todas las transiciones entre tipos de cables, las conexiones a las cargas, o las
derivaciones, deben realizarse en cámaras o cajas de inspección que permitan mantener
las condiciones y grados de protección aplicables. Las dimensiones internas útiles de las
cajas o cámaras de paso, derivación, conexión o salida serán adecuadas a las funciones
específicas y permitirán el tendido en función de la sección de los conductores.
− Las canalizaciones subterráneas en ductos, deben tener cámaras de inspección que
cumplan los requerimientos antedichos, debiéndose instalar, en tramos rectos, una
cámara cada 25 metros de conducto, salvo cuando existan causas debidamente
justificadas que exijan una distancia mayor, (por ejemplo, cruce de grandes avenidas),
en cuyo caso deberá quedar asentado en la memoria o especificación técnica del
proyecto.
9. Trabajos en condiciones de riesgo
La siguiente lista de verificación es un requisito que debe ser diligenciado por cada comité de
salud ocupacional de la empresa dueña de la obra y procesada en todos los casos donde se
deba trabajar en condiciones de riesgo evidente, pero no alto.
- Se tiene autorización escrita o grabada para hacer el trabajo? SI NO
- Se encuentra informado el ingeniero o supervisor? SI NO
- Se han identificado y reportado los factores de riesgo que no pueden obviarse?. SI NO
- Se intentó modificar el trabajo para obviar los riesgos? SI NO
- Se instruyó a todo el personal la condición especial de trabajo? SI NO
- Se designó un responsable de informar al Comité Paritario y al jefe de área? SI NO
- Se cumplen rigurosamente las reglas de oro? SI NO
- Se tiene sistema de comunicaciones en perfecto estado? SI NO
- Se disponen y utilizan los elementos de protección personal? SI NO
Tabla 44. Lista de verificación, trabajos en condiciones de riesgo.
NOTA: Si falta algún SI, el trabajo NO debe realizarse, hasta efectuarse la correspondiente corrección.

119
10.Apertura de transformadores de corriente
El secundario de un transformador de corriente no debe ser abierto mientras se encuentre
energizado. En caso que todo el circuito no pueda desenergizarse adecuadamente, antes de
empezar a trabajar con un instrumento, un relé, u otra sección de un circuito secundario de
un transformador de corriente, el trabajador deberá conectar el circuito secundario en
derivación con puentes, para que bajo ninguna condición se abra el secundario del
transformador de corriente.
Artículo 39º. CARTILLA DE SEGURIDAD PARA EL USUARIO.
El Distribuidor Local debe producir una cartilla dirigida a los usuarios residenciales,
comerciales e industriales, la cual fijará las condiciones de seguridad y correcta utilización de
la energía eléctrica, teniendo en cuenta por lo menos las siguientes consideraciones:
− Estar escrita de manera práctica, sencilla y concisa, en lo posible con ilustraciones al
texto de referencia.
− Estar dirigida al usuario final y al potencial, ser entregada a todos y cada uno de ellos el
día en que se certifica y se pone en servicio cualquier instalación eléctrica y podrá ser
consultada por cualquier persona o entidad que tenga interés en conectarse a la red de
distribución de energía eléctrica.
− Debe indicar los procedimientos a seguir para adquirir información e ilustración relativa
al servicio de energía eléctrica, incluidos los procedimientos relativos a las solicitudes de
ampliación del servicio, identificación y comunicación con la empresa prestadora del
servicio.
− Debe informar cómo y dónde reportar emergencias en el interior o en el exterior del
domicilio, de una manera resaltada.
− Debe reunir las principales acciones de primeros auxilios en caso de electrocución.
− Debe contener recomendaciones prácticas relacionadas con el manejo de los artefactos
eléctricos.

119
CAPÍTULO VII
REQUISITOS ESPECÍFICOS PARA EL PROCESO DE UTILIZACIÓN
Este capítulo del Reglamento Técnico es aplicable a las instalaciones eléctricas destinadas al
uso final de la electricidad y los equipos instalados en ellas, en todo tipo de construcciones,
ya sean de carácter público o privado. Como los otros apartes del reglamento, los requisitos
establecidos se aplican a condiciones normales y nominales. En general, cuando se habla de
“utilización” se incluyen los sistemas eléctricos que van desde la acometida de servicio a los
consumidores, hacia el interior de la edificación.
Artículo 40º. REQUISITOS PARA INSTALACIONES DOMICILIARIAS
Las instalaciones interiores, domiciliarias o receptoras son las que, alimentadas por una red
de distribución o por una fuente de energía propia, tienen como finalidad principal la
utilización de la energía eléctrica. Dentro de este concepto hay que incluir cualquier
instalación receptora aunque toda ella o alguna de sus partes esté situada a la intemperie.
Si en una instalación eléctrica de baja tensión están integrados circuitos o elementos en los
que las tensiones empleadas son superiores al límite establecido para la baja tensión y para
los cuales este capítulo no señala un requisito específico, se deben cumplir en ella las
prescripciones técnicas y de seguridad de los apartes de media o alta tensión.
Para efectos del presente Reglamento los requisitos contenidos en este capítulo, deben ser
tomados como complementarios de los requisitos de los demás capítulos.
Debido a que el contenido de la NTC 2050 del 25 de noviembre de 1998, que está
basada en la norma técnica NFPA 70, encaja dentro del enfoque que deben tener los
reglamentos técnicos y considerando que tiene plena aplicacación en el proceso de
utilización de la energía eléctrica, se declaran de obligatorio cumplimiento los primeros
siete capítulos de la norma NTC 2050 del 25 de noviembre de 1998 (Código
Eléctrico Colombiano), que en forma resumida comprenden:
Cap. 1. Definiciones y requisitos generales para instalaciones eléctricas.
Cap. 2. Los requisitos de alambrado y protecciones
Cap. 3. Los métodos y materiales de las instalaciones
Cap. 4. Los requisitos de instalación para equipos y elementos de uso general
Cap. 5. Los requisitos para ambientes especiales.
Cap. 6. Los requisitos para equipos especiales.
Cap. 7. Las condiciones especiales de las instalaciones.
Lineamientos generales para instalaciones domiciliarias.
Los sistemas de protección de las instalaciones para baja tensión, impedirán los efectos de
las sobrecorrientes y sobretensiones y resguardarán a sus usuarios de los contactos directos
y anularán los efectos de los indirectos. Los sistemas de prevención y protección contra
contactos directos e indirectos que deben implementarse son:
− Alejamiento de las partes bajo tensión.
− Colocación de obstáculos que impidan el acceso a las zonas energizadas.
− Equipos de protección contra corrientes de fuga.
− Empleo de Muy Baja Tensión. (≤ 50 V en locales secos, ≤ 24 V en locales húmedos).
− Dispositivos de corte automático de la alimentación.
− Empleo de circuitos aislados galvánicamente, con transformadores de seguridad.
− Conexiones equipotenciales.
− Sistemas de puesta a tierra.

119
− Regímenes de conexión a tierra, que protejan a las personas frente a las corrientes de
fuga.
Se garantizará la protección contra contactos directos empleando al menos dos sistemas de
protección.
Los circuitos pueden estar protegidos por un interruptor diferencial de fuga con una curva de
sensibilidad que supere la exigencia de la curva C1 de la Figura 1 del Capítulo II del RETIE.
La utilización de estos dispositivos no está reconocida como una medida de protección
completa contra los contactos directos, sino que está destinada a aumentar o complementar
otras medidas de protección contra contactos directos o indirectos en servicio normal; por lo
tanto, no exime en modo alguno el empleo del resto de las medidas de seguridad
enunciadas.
Sólo se aceptan como regímenes de conexión a tierra en Baja Tensión, el de conexión sólida
o el de impedancia limitadora. Queda expresamente prohibido el régimen en el cual las
funciones de neutro y de protección las cumple el mismo conductor.
En toda instalación domiciliaria interna, el conductor neutro y el conductor de puesta a tierra
de un circuito deben ir aislados entre sí, solo deben unirse con un puente equipotencial en el
origen de la instalación y antes de los dispositivos de corte, dicho puente equipotencial
principal debe ubicarse lo más cerca posible de la acometida o del transformador.
En la utilización de la energía eléctrica para viviendas se adoptarán las medidas de
seguridad, tanto para la protección de los usuarios como para la de las redes, especificadas
según las características y potencia de los aparatos receptores. Las mismas medidas de
seguridad, en la medida que pueda afectarles, se aplicarán también a las instalaciones de
locales comerciales, oficinas y de usos similares.
Además de los preceptos que en virtud de éste Reglamento sean de aplicación a los locales
públicos como sitios de espectáculos, hospitales y museos, deben cumplirse las medidas y
previsiones específicas en función del riesgo que implica en los mismos un funcionamiento
defectuoso de la instalación eléctrica.
− En todos los edificios de servicio al público, con alta concentración de personas, es decir,
con más de 100 personas por cada piso o nivel, debe proveerse de un sistema de
potencia de emergencia. Estos sistemas están destinados a suministrar automáticamente
dentro de los 10 segundos siguientes al corte de energía eléctrica, a los sistemas de
alumbrado y fuerza para áreas y equipos previamente definidos, y en caso de falla del
sistema destinado a alimentar circuitos esenciales para la seguridad y la vida humana.
Los sistemas de emergencia deben suministrar energía a los medios de comunicación, a
las señales de salida, sistemas de ventilación, detección y alarma de sistemas contra
incendio, bombas contra incendios, ascensores, sistemas de comunicación, procesos
industriales y demás sistemas en los que la interrupción del suministro eléctrico puede
producir serios peligros para la seguridad de la vida humana.
− Los grupos de baterías de acumuladores deben proveerse con un cargador automático en
los sitios donde se requiera respaldo adicional de energía. Este sistema debe proveer
autonomía por 90 minutos a plena carga sin que la tensión baje del 87,5% de su valor
nominal. Adicionalmente, cuando aplique, en el cuarto de la planta de emergencia debe
disponerse de tomacorrientes para el precalentado y para cualquier otro uso necesario.
− En las redes aéreas y subterráneas para la distribución de la energía eléctrica en baja
tensión, se utilizarán materiales y elementos certificados y sus dimensiones,
características y calidad cumplirán las especificaciones señaladas en las normas vigentes
para cada uno de ellos.
Debido a la importancia de las bombas contra incendio como medio efectivo de seguridad de
la vida en las edificaciones, se deben cumplir los siguientes requerimientos:

119
− Cuando requieran alimentación eléctrica externa esta debe proveerse independiente de
la acometida eléctrica general, es decir, desde otra acometida o desde un grupo
electrógeno de emergencia, evitándose que un incendio producido en la acometida o en
la subestación afecte las instalaciones de la bomba contra incendio. Para ello pueden
instalarse barreras cortafuego en el cableado.
− El control de la bomba debe efectuarse mediante un controlador certificado para bombas
contra incendio.
− La fuente de energía debe ser confiable y tener la capacidad adecuada para transportar
las corrientes de rotor bloqueado de la motobomba y de los equipos accesorios.
− Donde no se exijan o no se puedan montar bombas contra incendio, se pueden instalar
sistemas automáticos de extinción por regaderas (instalaciones pequeñas).
Para evitar quemaduras y lograr una protección contra incendios, los materiales conectados
de manera estable, susceptibles de producir arcos o chispas en servicio normal, deben de
cumplir por lo menos una de las siguientes condiciones:
− Estar completamente encerrados en materiales resistentes a los arcos. Los materiales de
las carcasas dispuestas alrededor de los materiales eléctricos, deben soportar las
temperaturas más altas susceptibles de ser producidas por el material eléctrico.
− Estar separados de los elementos de la construcción por pantallas resistentes a los arcos.
− Estar instalados a una distancia suficiente de los elementos de la construcción, sobre los
cuales los arcos y chispas podrían tener efectos perjudiciales, permitiendo una extinción
segura de los mismos.
− Las partes accesibles de los equipos eléctricos, no deben alcanzar temperaturas
susceptibles de provocar quemaduras a las personas y deben satisfacer los límites
recogidos en la siguiente tabla.
Partes accesibles Materiales de las partes
accesibles
Temperatura máxima
(°C)
Elementos de control manual Metálicos
No metálicos
55
65
Previstas para ser tocadas pero no destinadas
a ser tomadas con la mano.
Metálicos
No metálicos
70
80
No destinadas a ser tocadas en servicio
normal.
Metálicos
No metálicos
80
90
Tabla 45. Límites de temperatura – Equipo eléctrico.
En los cuartos de baño que contienen bañeras, duchas o lavamanos y las zonas
circundantes, el riesgo de choque eléctrico aumenta en razón de la reducción de la
resistencia eléctrica del cuerpo humano y de la del contacto del cuerpo con el potencial de
tierra, por ello debe cumplirse lo siguiente:
− Para locales con bañeras o duchas para tratamiento médico se deben aplicar los
requisitos especiales, referidos en el Art. 517 de la NTC 2050 del 25 de noviembre de
1998.
− Dentro de la zona donde está ubicada la bañera o ducha, se admite como protección, el
uso de muy baja tensión de seguridad con tensiones nominales no superiores a 12 V ca,
siempre y cuando la fuente de tensión de seguridad esté ubicada fuera de la zona.
− Ningún aparato eléctrico, como interruptores o tomacorrientes debe estar ubicado a
menos de 60 cm de la puerta abierta de una cabina prefabricada para ducha.
Las instalaciones eléctricas para luminarias de piscinas deben alimentarse desde un
transformador de aislamiento con 12 V de salida no puestos a tierra y con pantalla

119
electrostática entre los devanados. Dicho transformador y las luminarias deberán estar
certificados para este uso particular y su primario deberá trabajar a una tensión menor o
igual a 150 V. Un interruptor diferencial de falla a tierra, debe ser instalado en el circuito
que alimente las luminarias que operan a más de 15 V.
Las cajas, conduletas y demás accesorios metálicos usados para encerramientos, conexión
de tuberías o instalación de tomacorrientes o interruptores, deben ser resistentes a la
corrosión. El galvanizado, esmalte o recubrimiento anticorrosivo debe aplicarse por dentro y
por fuera después de realizado el maquinado.
Las cajas de lámina de acero de volumen inferior a 1640 cm3
, deben estar fabricadas en
acero de no menos de 1,6 mm de espesor. Las paredes de cajas o conduletas de hierro
maleable y de aluminio, latón, bronce o cinc fundido o estampado permanente, no deben
tener menos de 2,4 mm de espesor. Las cajas o conduletas de otros metales deben tener
paredes de espesor no inferior a 3,2 mm.
Artículo 41º. REQUISITOS PARA INSTALACIONES HOSPITALARIAS
El objetivo primordial de este apartado es la protección de los pacientes y demás personas
que laboren o visiten dichos inmuebles, reduciendo al mínimo los riesgos eléctricos que
puedan producir electrocución o quemaduras en las personas e incendios y explosiones en
las áreas médicas.
Las siguientes disposiciones se aplicarán tanto a los inmuebles dedicados exclusivamente a
la asistencia médica de pacientes como a los inmuebles dedicados a otros propósitos pero en
cuyo interior funcione al menos un área para el diagnóstico y cuidado de la salud, sea de
manera permanente o ambulatoria. Convencionalmente se han tenido tres niveles de
atención médica, dependiendo del grado de especialización; por tanto, este capítulo aplica a
los niveles I (centros de salud con medicina general) y niveles II y III (hospitales y clínicas
con diferentes grados de especialización).
La mayor importancia de este tipo de instalación, radica en que los pacientes en áreas
críticas pueden experimentar electrocución con corrientes del orden de microamperios, que
pueden no ser detectadas ni medidas, especialmente cuando se conecta un conductor
eléctrico directamente al músculo cardíaco del paciente, por lo que es necesario extremar las
medidas de seguridad.
Para efectos del presente Reglamento, en las instalaciones hospitalarias se debe cumplir lo
establecido en la norma NTC 2050 del 25 de noviembre de 1998 y particularmente su
sección 517, además de los requisitos que se dan a continuación:
− El adecuado diseño, construcción, pruebas de puesta en servicio, funcionamiento y
mantenimiento, debe encargarse a profesionales especializados y deben seguirse las
normas exclusivas para dichas instalaciones.
− Debe haber suficiente ventilación en los laboratorios para la extracción de los gases y
mezclas gaseosas para análisis químicos, producción de llamas y otros usos. Igualmente
para los sistemas de esterilización por óxido de etileno ya que por ser inflamable y
tóxico, debe tener sistema de extracción de gases.
− Se debe efectuar una adecuada coordinación de las protecciones eléctricas para
garantizar la selectividad necesaria, conservando así al máximo la continuidad del
servicio.
− Las clínicas y hospitales que cuenten con acometida eléctrica de media tensión,
preferiblemente deben disponer de una transferencia automática en media tensión que
se conecte a dos alimentadores.
− En todo centro de atención hospitalaria de niveles I, II y III, debe instalarse una fuente
alterna de suministro de energía eléctrica (una o más plantas de emergencia) que entren

119
en operación dentro de los 10 segundos siguientes al corte de energía del sistema
normal. Además, debe proveerse un sistema de transferencia automática con
interruptor de conmutador de red (by pass) que permita, en caso de falla, la
conmutación de la carga eléctrica al sistema normal.
− En las áreas médicas críticas, donde la continuidad del servicio de energía es esencial
para la seguridad de la vida, debe instalarse un sistema ininterrumpido de potencia
(UPS) para los equipos eléctricos de asistencia vital, de control de gases medicinales y de
comunicaciones.
− Debe proveerse un sistema de potencia aislado no puesto a tierra, aprobado para uso
especial en áreas médicas críticas, en las áreas húmedas donde la interrupción de
corriente bajo condiciones de falla no pueda ser admitida (algunas salas de cirugía), en
las áreas donde se manejen anestésicos inflamables (áreas peligrosas), donde el
paciente esté conectado a equipos que puedan introducir corrientes de fuga en su cuerpo
y en otras áreas críticas donde se estime conveniente.
− El sistema de potencia aislado debe incluir un transformador de aislamiento para área
crítica de hospital, un monitor de aislamiento de línea para 5 miliamperios y los
conductores de circuito no conectados a tierra, todas estas partes deben ser
perfectamente compatibles, si no son ensambladas por un mismo fabricante. Dicho
sistema de potencia aislado debe conectarse a los circuitos derivados exclusivos del área
crítica, los cuales deben ser construidos con conductores eléctricos de muy bajas fugas
de corriente (microamperios).
− En las áreas mojadas donde la interrupción de corriente eléctrica bajo condiciones de
falla pueda ser admitida, como en piscinas, baños y tinas terapéuticas, debe instalarse
un interruptor diferencial de falla a tierra para la protección de las personas contra
electrocución, así como junto a los lavamanos, independientemente de que estos se
encuentren o no dentro de un baño.
− Con el fin de prevenir que la electricidad estática produzca chispas que generen
explosión, en las áreas médicas donde se utilicen anestésicos inflamables y en las
cámaras hiperbáricas, donde aplique, debe instalarse un piso conductivo. Los equipos
eléctricos no podrán fijarse a menos de 1,53 m. sobre el piso terminado (a no ser que
sean a prueba de explosión) y el personal médico debe usar zapatos conductivos.
− Igualmente se debe instalar piso conductivo en los lugares donde se almacenen
anestésicos inflamables o desinfectantes inflamables. En estos lugares, cualquier equipo
eléctrico a usarse a cualquier altura debe ser a prueba de explosión.
− Para eliminar la electricidad estática en los hospitales, debe cumplirse lo siguiente:
* Regular la humedad tal que no descienda del 50%.
* Mantener un potencial eléctrico constante en el piso de los quirófanos y adyacentes
por medio de pisos conductivos.
* El personal médico que usa el quirófano debe llevar calzado conductor.
* El equipo a usarse en ambientes con anestésicos inflamables debe tener las carcasas
y ruedas de material conductor.
* Los camisones de los pacientes deben ser de material antiestático.
− En todas las áreas de cuidado de pacientes, para dar protección contra electrocución, los
tomacorrientes y equipos eléctricos fijos deben estar conectados a un sistema de puesta
a tierra redundante, conformado por:
* Un conductor de cobre aislado debidamente calculado, instalado junto con los
conductores de suministro del circuito derivado correspondiente y conectado tanto al
terminal de tierra del tomacorriente como al punto de tierra del panel de distribución.

119
* Una canalización metálica que aloje en su interior al circuito derivado mencionado y
conectada en ambos extremos al terminal de tierra.
− Los tableros o paneles de distribución de los sistemas normal y emergencia que
alimenten la misma cama de paciente deben conectarse equipotencialmente entre sí
mediante un conductor de cobre aislado de calibre no menor al No. 10 AWG.
− Los tomacorrientes que alimenten áreas de pacientes generales o críticos deben
diseñarse para alimentar el máximo número de equipos que necesiten operar
simultáneamente y deben derivarse desde al menos dos diferentes fuentes de energía o
desde la fuente de energía de suplencia (planta de emergencia) mediante dos
transferencias automáticas. Dichos tomacorrientes deben ser dobles con polo a tierra
del tipo grado hospitalario. En áreas de pacientes generales debe instalarse un mínimo
de 4 tomacorrientes y en áreas de pacientes críticos un mínimo de 6 tomacorrientes,
todos conectados a tierra mediante un conductor de cobre aislado.
− En áreas de seguridad de pacientes siquiátricos no debe haber tomacorrientes. Para
protección contra electrocución en áreas pediátricas, los tomacorrientes de 125 V y 10 ó
20 A deben ser del tipo a prueba de abuso, o estar protegidos por una cubierta de este
tipo. (No se aceptarán otros tomacorrientes o cubiertas en estas áreas).
− Todos los tomacorrientes del sistema de emergencia deben ser de color rojo y estar
plenamente identificados con el número del circuito derivado y el nombre del tablero de
distribución correspondiente. Todos los circuitos de la red de emergencia deben ser
protegidos mecánicamente mediante canalización metálica no flexible.
− No se deben utilizar los interruptores automáticos, como control de encendido y apagado
de la iluminación en un centro de atención hospitalaria.
− En áreas donde se utilicen duchas eléctricas, estas deben alimentarse mediante un
circuito exclusivo, protegerse mediante interruptores de protección del circuito de falla a
tierra y su conexión deberá ser a prueba de agua.
− Los conductores de los sistemas normal, de emergencia y aislado no puesto a tierra, no
podrán compartir las mismas canalizaciones.
− Deberá proveerse el necesario número de salidas eléctricas de iluminación que
garanticen el acceso seguro tanto a los pacientes, equipos y suministros como a las
salidas correspondientes de cada área. Deben proveerse unidades de iluminación de
emergencia por baterías donde sea conveniente para la seguridad de las personas y
donde su instalación no cause riesgos.
Artículo 42º. REQUISITOS DE PROTECCIÓN CONTRA RAYOS
El rayo es un fenómeno meteorológico de origen natural, cuyos parámetros son variables
espacial y temporalmente. La mayor incidencia de rayos en el mundo, se da en las tres
zonas de mayor convección profunda: América tropical, África central y norte de Australia.
Colombia, por estar situada en la Zona de Confluencia Intertropical, presenta una de las
mayores actividades de rayos del planeta; de allí la importancia de la protección contra
dicho fenómeno, pues si bien los métodos desarrollados a nivel mundial se pueden aplicar,
algunos parámetros del rayo son particulares para esta zona.
Por lo anterior, a partir de la entrada en vigencia del presente Reglamento Técnico, en
instalaciones donde se tenga concentración de personas, tales como, viviendas
multifamilares, oficinas, hoteles, hospitales, centros educativos, centros comerciales,
supermercados, parques de diversión, industrias, prisiones o aeropuertos, deben cumplirse
los requisitos aquí establecidos, para la protección contra rayos, adoptados de la NTC 4552,
siempre y cuando la evaluación del nivel de riesgo así lo determine.

119
La protección se debe basar en la aplicación de un Sistema Integral de Protección,
conducente a mitigar los riesgos asociados con la exposición directa e indirecta a los rayos.
En general, una protección contra rayos totalmente efectiva no es técnica ni
económicamente viable.
Evaluación del nivel de riesgo. Todo diseño de protección contra rayos debe realizarse con
base en la evaluación del nivel de riesgo, para el sitio en particular donde se ubique la
instalación.
El diseño debe realizarse aplicando el método electrogeométrico. La persona calificada,
encargada de un proyecto debe incluir unas buenas prácticas de ingeniería de protección
contra rayos, con el fin disminuir sus efectos, que pueden ser de tipo electromagnético,
mecánico o térmico. En todos los casos se deben realizar los análisis de tensión de paso, de
contacto y transferidas para garantizar que una persona con resistencia de 1000 Ω no vaya a
soportar más de 30 J.
Los componentes del sistema de protección contra rayos deben cumplir con los siguientes
requisitos:
− Terminales de captación o pararrayos. Cualquier elemento metálico de la edificación
que se encuentre expuesto al impacto del rayo, como antenas de televisión, chimeneas,
torres de comunicación, y cualquier antena o tubería que sobresalga debe ser tratado
como un terminal de captación.
No se debe utilizar terminales de captación o pararrayos con elementos radiactivos.
En la siguiente tabla se presentan las características que deben cumplir los terminales de
captación construidos especialmente para este fin.
TIPO Y MATERIAL DEL
TERMINAL
Diámetro
mínimo
(mm)
Espesor
mínimo
(mm)
Calibre
mínimo (AWG)
Ancho
(mm)
VARILLA Cobre 9,6 no aplica no aplica no aplica
Bronce 8 no aplica no aplica no aplica
Acero 8 no aplica no aplica no aplica
CABLE Cobre 7,2 no aplica 2 no aplica
Acero 8 no aplica no aplica no aplica
TUBO Cobre 15,9 4 no aplica no aplica
Bronce 15,9 4 no aplica no aplica
LÁMINAS Cobre no aplica 4 no aplica 12,7
Acero no aplica 4 no aplica 12,7
Hierro no aplica 5 no aplica 12,7
Tabla 46. Características de los terminales de captación.
− Bajantes. Las bajantes del sistema de protección contra rayos deben cumplir los
requerimientos de la siguiente tabla.
Calibre mínimo del conductor de acuerdo con el
material de este
Altura de la estructura Número mínimo de
bajantes
Cobre Aluminio
Menor que 25 m 2 2 AWG 1/0 AWG
Mayor que 25 m 4 1/0 AWG 2/0 AWG
Tabla 47. Requerimientos para las bajantes.
Cada una de las bajantes debe terminar en un electrodo de puesta a tierra, estar
separadas un mínimo de 10 m y siempre buscando que se localicen en las partes externas
de la edificación.

119
− La puesta a tierra de protección contra rayos, debe cumplir con lo establecido en el
Artículo 15°, Capítulo II del presente Reglamento.
Artículo 43º. MANTENIMIENTO DE LAS INSTALACIONES
Los propietarios de las instalaciones incluidas en el presente Reglamento se hacen
responsables de mantener las instalaciones en el debido estado de conservación y
funcionamiento. Las prescripciones de carácter general que condicionan los suministros de
energía eléctrica son las determinadas en las resoluciones de la CREG.
Para alcanzar los objetivos señalados en el presente artículo del Reglamento Técnico en
relación con la seguridad, se efectuarán inspecciones periódicas de las instalaciones
domiciliarias. Las instalaciones ya construidas a la entrada en vigencia del presente
Regamento, se deberán inspeccionar al menos una vez en los primeros cinco años de
vigencia del mismo; para la segunda y posteriores revisiones todas las instalaciones
deberán ser sometidas a una inspección en períodos no mayores a diez años. En el caso de
hospitales y zonas clasificadas como peligrosas, debe hacerse cada dos años. El propietario
de la instalación será responsable de que dichas inspecciones se efectúen en los plazos
previstos y cubrirá el costo.
El Organismo de Inspección, conservará el original del formato de inspección y verificación
de conformidad de todas las inspecciones que realice y entregará una copia del mismo con
sus anexos técnicos al propietario y otra copia para el Operador que suministre el servicio.
Si como consecuencia de la inspección se detectaren defectos en la instalación, éstos deben
ser corregidos en el plazo fijado por el inspector, salvo que existan razones debidamente
motivadas, en cuyo caso podrá concederse un plazo mayor. No obstante, si la persona que
ha realizado la inspección estima que dichos defectos pudieran ser causa de accidentes,
informará al Ministerio de Minas y Energía, a la Superintendencia de Industria y Comercio o
a la Superintendencia de Servicios Públicos Domiciliarios, según sea el caso, para que se fije
un plazo más corto para la reparación de la instalación. En caso de que se aprecie grave
peligro de accidente o un fraude de energía, propondrá el corte inmediato de suministro y
comunicará en el menor tiempo posible al Operador de Red.
Así mismo, las empresas Operadoras de Redes de Distribución, Transmisoras o Generadoras
de energía eléctrica, bajo el control y vigilancia de la Superintendencia de Servicios Públicos
Domiciliarios, podrán solicitar autorización a ésta Superintendencia para que la inspección
oficial se efectue mediante técnicas de control estadísitico de la calidad de las obras,
siempre que posean capacidad para efectuar permanetemente el control de sus instalaciones
así como para planear y realizar oportuna y adecuadamente su mantenimiento.
Las empresas Operadoras de Redes de Distribución, Transmisoras y Generadoras de energía
eléctrica, deben dejar siempre un registro escrito de las pruebas y de las rutinas de
mantenimiento tanto de las instalaciones en general como de cada uno de los equipos
eléctricos y equipos de utilización para programar las paradas por mantenimiento con
suficiente tiempo de manera que no se afecte ni arriesgue la operación de los equipos y
sistemas a alimentar.

119
CAPÍTULO VIII
PROHIBICIONES
Artículo 44º. RESIDUOS NUCLEARES Y DESECHOS TÓXICOS
En consideración a que el Artículo 81 de la Constitución Nacional, prohíbe la introducción al
territorio nacional de residuos nucleares y de desechos tóxicos y que según la resolución No.
189 del 15 de julio de 1994 del Ministerio de Medio Ambiente, por la cual se dictaron
regulaciones para impedir la introducción al territorio nacional de residuos peligrosos, como
los compuestos halogenados, incluyendo los Bifenilos y Terfenilos Policlorados y
Polibromados (PCB y PCT), además de los Asbestos en todas sus formas, incluyendo el
Amianto; por ser materiales que se han empleado en equipos eléctricos, el presente
Reglamento Técnico avala expresamente estas prohibiciones.
Para mayor claridad, en la siguiente tabla se presentan los nombres comerciales más
comunes para las mezclas de PCB (*Askarel es el término más conocido):
Aceclor Clophen Geksol P-926
Arubren Chlorinol Hivar Phenoclor
ALC Clorphen Hydol Pydraul
Apirolio Chlorofen Hyvol Pyralene
Arochlor Disconon Inclor Pyranol
Asbestol Diaclor Inerteen Pyroclor
ASK DK Kanechlor Polychlorinated
Biphenyl
Askarel* Dykanol Kennechlor Santotherm
Adkarel EEC-18 Magvar Saf-T-Kuhl
Capacitor 21 Dialor MCS 1489 Santovac 1 and 2
Bakola Delor Montar Sovtol
Biclor Eucarel Monter Solvol
Chlorinated
Biphenyl
Elemex Nepolin S-42
Chlorobiphenyl Fenchlor Nitrosovol Sovol
Chlorextol Geksol No-Flamol Therminol FR
Chlorinated
Diphenyl
Hivar Líquido inflamable Trichlorodiphenyl
Duconol P-53 Turbinol
PCB Siclonyl
Tabla 48. Nombres comerciales de PCB
A partir de la entrada en vigencia del presente Reglamento Técnico, queda prohibida la
instalación, fabricación e importación de pararrayos o terminales de captación con material
radiactivo.

119
CAPÍTULO IX
DISPOSICIONES TRANSITORIAS
Artículo 45º. DISPOSICIONES TRANSITORIAS.
Las instalaciones construidas antes de la fecha de entrada en vigencia del presente
Reglamento, no están obligadas a cumplir las prescripciones en él contendidas, siempre y
cuando se hayan ceñido a las normas establecidas por el Gobierno o por la empresa del
sector eléctrico, vigentes en el momento de su construcción.
No obstante lo dispuesto en el párrafo anterior, si la instalación presenta una condición que
implique un riesgo inminente para la seguridad de las personas, su propietario o
usufructuario deberá realizar las modificaciones acordes con el presente Reglamento. Las
autoridades competentes podrán exigir las adecuaciones en estos casos.
Las empresas del sector eléctrico disponen de seis meses, contados a partir de la publicación
en el diario oficial del presente Reglamento para modificar sus normas de diseño y
construcción de instalaciones eléctricas, que sean contrarias al presente Reglamento
Técnico.
Durante los primeros 18 meses siguientes a la entrada en vigencia del presente Reglamento,
para la verificación de conformidad de las instalaciones eléctricas se tendra en cuenta lo
establecido en el numeral 9 del Capítulo X.
Se concede el plazo de un año, contado a partir de la entrada en vigencia del presente
Reglamento, para que quienes teniendo instalados pararrayos o terminales de captación
radiactivos, carezcan de autorización como instalación radiactiva por parte del Ministerio de
Minas y Energía o la entidad que éste delegue, para tramitarla con el lleno de los requisitos
respectivos. Quienes no tramiten la autorización, en el mismo plazo de un año, deben
contratar la gestión para que sean dispuestos como desechos radiactivos.

119
CAPÍTULO X
VIGILANCIA Y CONTROL
Artículo 46º. ENTIDADES DE VIGILANCIA
Corresponde a la Superintendencia de Servicios Públicos Domiciliarios, el control y la
vigilancia de las empresas de generación, transporte, transformación y distribución de la
La Superintendencia de Industria y Comercio, por su carácter de protectora de los derechos
de los consumidores, ejerce jurisdicción sobre los productos y equipos eléctricos, para
garantizar que se utilicen los materiales correctos por las personas idóneas en todas las
instalaciones eléctricas.
El Ministerio de Minas y Energía fijará las políticas en materia de reglamentos y normas
técnicas aplicables y dará respaldo a las dos anteriores entidades, en cabeza de las cuales
está la labor de vigilancia y control.
Es responsabilidad de la empresa de distribución de energía eléctrica, conocida en Colombia
como el Operador de Red (OR), asegurarse antes de prestar el servicio, que las instalaciones
eléctricas destinadas al uso final de la electricidad cuenten con el certificado de conformidad
con el presente Reglamento, expedido por un ente acreditado por la SIC, o habilidato por el
Ministerio de Minas y Energía, según la potencia instalada y localización de la instalación.
Sin perjuicio de las atribuciones específicas concedidas por el Estado a los profesionales,
todas las instalaciones eléctricas se proyectarán, construirán y dirigirán por personas
calificadas con matrícula profesional vigente que los habilite para cada caso en particular.
El Ministerio de Minas y Energía o la Superintendencia de Servicios Públicos Domiciliarios
ejercerán control sobre el cumplimiento del presente Reglamento por parte de las Empresas
suministradoras de energía eléctrica y los instaladores autorizados y si se comprobaren
deficiencias en la misma, elaborará el expediente oportuno, proponiendo o aplicando las
sanciones previstas en el presente Reglamento.
Artículo 47º. EVALUACION DE CONFORMIDAD
El esquema de demostración de la conformidad estará basado en el Sistema Nacional de
Normalización, Certificación y Metrología.
1. Certificación de conformidad de productos
Los materiales, aparatos, máquinas, conjuntos y subconjuntos, a ser utilizados en las
instalaciones eléctricas en Colombia, a los que se refiere este Reglamento Técnico, deben
cumplir los requisitos del presente Reglamento que les sean de aplicación y demostrarlo a
través del certificado de conformidad de que trata el presente Capítulo, previo a su
comercialización. No se podrá prohibir, limitar, ni obstaculizar la comercialización, ni la
puesta en funcionamiento de los productos que cumplan con las disposiciones del presente
Reglamento Técnico.
La elección de los materiales eléctricos y su instalación estará en función de la seguridad, su
uso y empleo e influencia del entorno electromagnético. Los criterios básicos de selección
son:
− Tensión: La nominal de la instalación.

119
− Corriente: Que trabaje con la corriente de operación normal.
− Frecuencia: Se debe tomar en cuenta la frecuencia de servicio cuando influya en las
características de los materiales.
− Potencia: Que no supere la potencia de servicio.
− Corriente de cortocircuito: Los equipos deben soportar las corrientes de cortocircuito
previstas
− Compatibilidad de materiales: No deben causar deterioro en otros materiales, en el
medio ambiente ni en las instalaciones eléctricas adyacentes.
− Tensión de ensayo dieléctrico: Tensión asignada mayor o igual a las sobretensiones
previstas.
− Otras características: Otros posibles parámetros eléctricos a tener en cuenta (por
ejemplo el factor de potencia, tipo de servicio, etc.)
− Características de los materiales en función de las influencias externas (medio ambiente,
condiciones climáticas, corrosión, altitud, etc.)
Previamente a su comercialización, los fabricantes, importadores o comercializadores de los
productos sometidos a este Reglamento Técnico, deben demostrar su cumplimiento a través
de un Certificado de Conformidad expedido por un Organismo de Certificación de Producto
acreditado por la Superintendencia de Industria y Comercio, de acuerdo con los
procedimientos establecidos en los artículos 7° y 8º del Decreto 2269 de Noviembre 16 de
1993.
La Certificación de Conformidad de productos se puede realizar bajo cualquiera de los
siguientes sistemas de certificación:
− Ensayos de tipo y evaluación del sistema de calidad de la fábrica y su aceptación,
seguidos de un control que tiene en cuenta a la vez, la auditoría del sistema de calidad
de la fábrica y los ensayos de verificación de muestras tomadas en el comercio y en la
fábrica. En este sistema el fabricante posee sello de conformidad y puede comercializar
libremente el producto.
− Ensayo de tipo seguido de un control que consiste en ensayos de verificación de
muestras tomadas en el comercio y en la fábrica. En este sistema se deben tomar
muestras por lo menos una vez al año, según la producción anual promedio o la
importación anual promedio.
Los ensayos de tipo, deberán ajustarse a los requisitos establecidos pora la certificación de
productos y deberán ser validados por el organismo de certificación.
El ensayo de tipo seguido de un control que consiste en ensayos de verificación de muestras
tomadas en el comercio, se aplicará por determinación de la Superintendencia de Industria y
Comercio o el Ministerio de Minas y Energía.
La certificación de conformidad debe ser expedida por organismos de certificación de
productos acreditados por la Superintendencia de Industria y Comercio, sin perjuicio de las
disposiciones transitorias del presente Reglamento.
2. Certificación de conformidad para importación de productos de uso directo y
exclusivo del importador
Los certificados de conformidad se emiten de acuerdo con la Resolución 6050 de 1999 y sus
modificaciones descritas en la Circular Única de la Superintendencia de Industria y Comercio,
a personas naturales o jurídicas para que puedan importar productos sujetos a Reglamentos
Técnicos, cuyo control y vigilancia corresponde a la Superintendencia de Industria y
Comercio, los cuales serán única y exclusivamente para uso directo del solicitante.
El usuario solicita por escrito la certificación dando los datos exactos sobre el bien que
importa y cuyo control esta a cargo de la Superintendencia de Industria y Comercio. La
entidad evalúa, verifica y emite el certificado correspondiente.

119
3. Principales regulaciones para el trámite
Para efectos del presente Reglamento Técnico, se deben cumplir, entre otras, las siguientes
disposiciones legales, emitidas por las autoridades Colombianas, en lo que se relaciona con
el certificado de conformidad de productos:
− Circular Única de la Superintendencia de Industria y Comercio, publicada en el diario
oficial 44511 del 06 de agosto de 2001, que es un solo cuerpo normativo de la SIC.
− Decreto 2269 de 1993, por el cual se organiza el Sistema Nacional de Normalización,
Certificación y Metrología.
− Decreto 300 de 1995, por el cual se establece el procedimiento para verificar el
cumplimiento de las normas técnicas colombianas oficiales obligatorias y los reglamentos
técnicos en los productos importados.
− Decisión 506 de 2001, de la Comunidad Andina de Naciones, sobre certificados de
conformidad de producto.
− Decisión 562 de 2003, de la Comunidad Andina de Naciones.
4. Acreditación
Las entidades interesadas en los procesos de certificación deben cumplir con los requisitos
exigidos en la Resolución 8728 del 2001 o la que la sustituya o modifique emitida por la
Superintendencia de Industria y Comercio, según el tipo y modalidad de acreditación y
dentro de los plazos fijados por ella.
Las entidades de certificación de productos relacionados con las instalaciones eléctricas, los
organismos de inspección y los laboratorios de ensayo y calibración, deben cumplir las
normas establecidas por el Organismo Nacional de Acreditación.
Cada organismo acreditado sólo podrá hacer referencia a esta condición para las
certificaciones, inspecciones, ensayos o mediciones para las cuales haya sido acreditado, de
conformidad con el acto administrativo que le concede tal condición.
5. Organismos de certificación
De acuerdo con lo establecido por la Superintendencia de Industria y Comercio, en el título
cuarto de la Circular Única, las entidades facultadas para expedir certificados de conformidad
con reglamentos técnicos, son:
Superintendencia de Industria y Comercio, únicamente en los casos de importaciones de
bienes para uso personal.
Organismos de Certificación acreditados por la Superintendencia de Industria y
Comercio.
Organismos de Certificación reconocidos por tratados internacionales.
6. Laboratorios de pruebas y ensayos
Atendiendo a lo dispuesto en la resolución 6050 de 1999 de la SIC en su Art.4 y demás
normas que aclaren, complementen o modifiquen, cuando los ensayos requeridos para la
expedición de los certificados de conformidad se efectúen en Colombia, deben ser realizados
en laboratorios acreditados por la SIC. En caso de no existir laboratorio acreditado para la
realización de estos ensayos, se podrán efectuar en laboratorios evaluados previamente por
los organismos de certificación; dicho laboratorio deberá iniciar su proceso de acreditación
dentro del año siguiente a la prestación del primer servicio bajo ésta condición. Si vencido
el plazo de dos años contados a partir del primer servicio prestado en este supuesto, este

119
laboratorio no ha obtenido su acreditación respectiva, el Organismo de Certificación no
podrá seguir utilizando sus servicios.
“Resolución 15657 de 1999 de la SIC en su Art.2- Para los efectos previstos en el artículo
2 de la resolución 6050 de 1999 de la SIC, cuando no exista en Colombia laboratorio de
pruebas acreditado para la realización de un ensayo específico, serán válidos los
certificados de conformidad emitidos por organismos de certificación acreditados por
entidades respecto de los cuales se haya demostrado previamente ante esta
Superintendencia, que son parte de acuerdos multilaterales de reconocimiento mutuo de
la acreditación.”
7. Rotulado.
Los materiales y elementos utilizados en la construcción, montaje, reparación o reformas de
las instalaciones eléctricas relacionados en el Artículo 17 de este Reglamento, deben estar
rotulados con la información allí establecida.
Los materiales, aparatos y equipos receptores utilizados en las instalaciones eléctricas,
cumplirán en lo que se refiere a condiciones de seguridad técnica y dimensiones, lo
determinado en los preceptos de este Reglamento.
Todo material, aparato o equipo receptor usado en la construcción de una instalación
eléctrica, deberá estar rotulado de un modo indeleble y perdurable con la información
sobre sus características técnicas, el nombre y la marca del fabricante.
Los fabricantes e importadores de bienes y servicios sujetos al cumplimiento de
reglamentos técnicos cuyo control corresponde a la Superintendencia de Industria y
Comercio, deben estar inscritos en el registro obligatorio de dicha entidad, a que hace
referencia el capítulo primero del título cuarto de la Circular Única de la SIC.
8. Inspección y certificación de conformidad de instalaciones
Todas las instalaciones eléctricas construidas en Colombia a partir de la entrada en vigencia
del presente Reglamento deben tener su “Certificado de Conformidad” con el presente
Reglamento, el cual debe ser expedido por una entidad acreditada por el Organismo
Nacional de Acreditación o habilitada por la entidad o entidades que el Ministerio de Minas y
Energía determine. Salvo en los casos de emergencia, los Operadores de Red, no
autorizarán la conexión y el funcionamiento de una instalación eléctrica para uso final, si no
cuenta con el Certificado de Conformidad.
Se verificará el cumplimiento del presente Reglamento durante la vida útil de la instalación
mediante inspecciones técnicas, el período de tiempo entre dos inspecciones seguidas no
podrá ser mayor a 10 años; la verificación será requisito para la continuación de la
prestación del servicio. Adicionalmente en la inspección se verificará que la instalación no
presente irregularidades que pérmitan el fraude de energía, ya que éstas además de ser
delictuosas pueden comprometer la seguridad de la Instalación.
Dependiendo la potencia instalada y la localización de la instalación, la certificación de la
conformidad con el presente reglamento se hará bajo el siguiente esquema.
1) Las instalaciones eléctricas destinadas al uso final de la electricidad, localizadas en zonas
urbanas con poblaciones mayores de 50.000 habitantes o las instalaciones con capacidad
instalada mayor a 150 kVA en cualquier parte del país, deberán ser certificadas por un
Organismo de Inspección debidamente acreditado por el Organismo Nacional de
Acreditación.
2) En las instalaciones eléctricas destinadas al uso final de la electricidad, localizadas en
zonas urbanas de poblaciones menores a 50000 habitantes o en zonas rurales o en
asentamientos subnormales de ciudades, cuya capacidad instalada no supere 150 kVA y

119
tensión de 13,8 kV se podrá determinar la conformidad mediante un informe de
resultado de la inspección, donde se haga manifestación expresa del cumplimiento de las
pruebas de la instalación, suscrito por una persona habilitada por la entidad o
entidades que el Ministerio de Minas y Energía determine.
3) Las instalaciones eléctricas destinadas a la prestación del servicio de generación,
transmisión, transformación y distribución de electricidad, deben contar con el certificado
de conformidad con el presente Reglamento, expedido por un ente acreditado por el
Organismo Nacional de Acreditación.
La verificación de la instalación debe ser por examen visual, por pruebas o por
certificaciones, para garantizar que las condiciones de ejecución de la instalación sean las
correctas y que sea apta para el uso previsto.
Adicional a los principios de independencia, imparcialidad e integridad y demás
requerimientos exigidos por el Organismo Nacional de Acreditación, para efectos de la
certificación de conformidad de las instalaciones eléctricas, la inspección de la
instalación debe hacerse por ingenieros electricistas o electromecánicos, tecnólogos en
electricidad o técnicos electricistas, con matrícula profesional vigente, siempre que
acrediten su competencia laboral para este tipo de actividad y de acuerdo con la siguiente
clasificación:
• Los ingenieros, podrán inspeccionar todo tipo de instalación eléctrica.
• Los tecnólogos podrán inspeccionar instalaciones eléctricas residenciales, comerciales,
oficiales o industriales, cuya potencia instalada no supere los 112,5 kVA o aquellas que
alimenten a no más de 20 usuarios. Si se trata de redes de distribución, podrán
inspeccionar instalaciones con tensión no mayor a 13,8 kV o aquellas con potencia
instalada no mayor a 150 kVA ó redes que alimenten a no más de 100 usuarios.
• Los técnicos podrán inspeccionar instalaciones eléctricas residenciales, comerciales,
oficiales o industriales, cuya potencia instalada no supere los 75 kVA o aquellas que
alimenten a no más de 10 usuarios. Si se trata de redes de distribución, podrán
inspeccionar instalaciones con tensión no mayor a 13,8 kV o aquellas con potencia
instalada no mayor a 112,5 kVA ó redes que alimenten a no más de 50 usuarios.
Los operadores de red deben tener a disposición de los usuarios la lista actualizada de los
organismos acreditados y/o habilitados para certificar la conformidad de instalaciones
eléctricas.
Para determinar la conformidad con este Reglamento, el Ministerio de Minas y Energía,
mediante resolución, establecerá las condiciones que deben cumplir las personas habilitadas
para la inspección de las instalaciones eléctricas que no se les exige la certificación expedida
por una entidad acreditada por el Organismo Nacional de Acreditación.
Los propietarios o administradores de una instalación eléctrica de uso comercial, industrial,
oficial o residencial multifamiliar, deben mantener disponible una copia del Informe de
Inspección y Verificación de Conformidad, para ser consultado por la autoridad competente o
el Operador de red.
Cuando se realicen modificaciones a las instalaciones eléctricas destinadas al uso final de la
electricidad, el propietario o administrador de las mismas, se responsabilizará que tales
trabajos sean ejecutados por personal calificado que tome las medidas necesarias para
adaptarlas a las condiciones de seguridad establecidas en el presente Reglamento. De las
modificaciones se debe dejar constancia documentada disponible para la autoridad
competente o el Operador de Red.
El informe de resultado de la inspección y pruebas de la instalación destinada al uso final de
la electricidad, deberá determinar el cumplimiento o incumplimiento de los datos que
apliquen, relacionados en el siguiente formato.

119
No.
Lugar y fecha
Propietario de la Obra:
Tipo de proceso: Generación Transmisión Transformación Distribución Utilización
Tipo de uso de la instalación: Residencial Comercial Industrial Oficial Hospitalaria
Capacidad instalada (kVA): Tensión (V) Año construcción instalación
Persona responsable del diseño: Mat. Prof.
Persona responsable de la construcción: Mat. Prof.
Persona responsable de la interventoría (si la hay): Mat. Prof.
ÍTEM
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
RESULTADO: APROBADA CONDICIONADA NO APROBADA
Persona calificada responsable de la inspección: Nombre
Firma Documento de identidad Mat. Prof.
Acreditación o habilitación
OBSERVACIONES, MODIFICACIONES Y ADVERTENCIAS ESPECIALES (si las hay)
Ensayo dieléctrico específico.
Ensayos funcionales.
Existencia de memorias de cálculo
Existencia de planos, esquemas, avisos y señales.
Ensayo de polaridad.
Materiales acordes con las condiciones ambientales.
Niveles de iluminación
Protección contra efectos térmicos.
Protección contra electrocución por contacto directo.
INFORME DE INSPECCIÓN Y VERIFICACIÓN DE CONFORMIDAD
Identificación de los circuitos y de tuberías.
Distancias de seguridad
Ejecución de las conexiones.
ASPECTO A EVALUAR
Accesibilidad a todos los dispositivos de control y protección.
Valores de campos Electromagnéticos
APLICA
Resistencia de puesta a tierra.
Resistencia de suelos y paredes.
Selección de dispositivos de protección contra sobrecorrientes.
Sistemas de emergencia
Funcionamiento del corte automático de la alimentación.
Identificación de conductores de neutro y de tierras.
Resistencias de aislamiento.
Selección de conductores.
Protección contra electrocución por contacto indirecto
Selección de dispositivos de protección contra sobretensiones
i iSistema de protección contra rayos.
Bomba contra incendio.
Continuidad de los conductores de tierras y conexiones equipotenciales.
Corrientes en el sistema de puesta a tierra.
Dispositivos de seccionamiento y mando.
CUMPLE NO CUMPLE
NOTA: En instalaciones de viviendas y pequeños comercios, los items a verificar son: 1, 3, 5, 6, 7, 8, 11, 12, 13, 14, 15, 16, 19, 20, 21, 23, 24 y 25
MINISTERIO DE MINAS Y ENERGÍA
Las modificaciones a la red ejecutadas directamente por personal del Operador de Red o por
personal calificado de terceros bajo la supervisión de personal del Operador de Red, deben
ser adaptadas a las condiciones de seguridad establecidas en el presente Reglamento. Tales
modificaciones deben documentarse y estar disponibles en una dependencia del Operador de
Red, de manera que sea de fácil acceso por la autoridad competente.

119
Las instalaciones eléctricas realizadas para atender situaciones de emergencia, deben ser
ejecutadas por personal calificado y podrán entrar en servicio sin el certificado de
conformidad. Si la instalación requiere una permanencia mayor a seis meses, debe ser
certificada.
En los casos en que exista un inminente peligro que atente contra la salud o la vida, causada
por deficiencias en las instalaciones, se deberá desenergizar la instalación comprometida.
Esta interrupción, será realizada por personal del operador de red o por personal calificado;
para ello deberá comunicarse en el menor tiempo posible al Operador de Red, con la
identificación de quien realice el corte y la exposición de las causas y circunstancias que
motivaron la medida.
Si el Operador de Red o el propietario de cualquier instalación eléctrica no corrige la
condición peligrosa, quienes se consideren afectados comunicarán del hecho a la
Superintendencia de Servicios Públicos Domiciliarios, si la instalación está destinada a la
prestación del servicio público de energía eléctrica, o a la Superintendencia de Industria y
Comercio o quien haga sus veces, si se trata de una instalación para el servicio final de la
electricidad. Igualmente el afectado podrá acudir a una acción popular tal como lo establece
la Ley 472 de 1998, reglamentaria del Artículo 88 de la Constitución Nacional.
9. Régimen transitorio para la certificación de la conformidad de las instalaciones.
Durante los primeros 18 meses siguientes a la entrada en vigencia del presente Reglamento,
para la verificación de conformidad de las instalaciones eléctricas, se tomará como válido
uno de los siguientes documentos:
A) Certificado de conformidad expedido por una entidad acreditada por el Organismo
Nacional de Acreditación.
B) Dictamen del cumplimiento de los requisitos de la instalación certificado por una persona
habilitada por el Ministerio de Minas y Energía o la entidad o entidades que éste
delegue.
C) Acta de Recibo de Conformidad firmada por el Constructor y el Interventor de la obra,
para las instalaciones de los Operadores de Red, Transmisores o Generadores,
destinadas a la prestación del servicio público de electricidad. El interventor, no podrá
pertenecer a la misma área de diseño o construcción de la obra y debe contar con su
matricula profesional vigente que lo habilite para este tipo de actividades.
El Ministerio de Minas y Energía podrá definir requisitos adicionales, durante la transitoriedad
contemplada en el presente Reglamento.

119
CAPÍTULO XI
REVISIÓN Y ACTUALIZACIÓN
Artículo 48º. REVISIÓN Y ACTUALIZACIÓN.
El contenido del presente Reglamento Técnico, expedido por el Ministerio de Minas y Energía
siguió los procedimientos y metodologías aceptados por el acuerdo sobre Obstáculos
Técnicos al Comercio. La revisión y actualización del Reglamento se efectuará de
conformidad con lo dispuesto en el artículo tercero de la presente Resolución.
En este sentido será el Ministerio de Minas y Energía, el órgano competente, para su
interpretación y modificación. Lo podrá hacer de oficio o por solicitud de terceros. No
obstante, en aquellos casos relacionados con procedimientos de certificación, donde se trate
de productos utilizados en el sector eléctrico, la Superintendencia de Industria y Comercio
podrá convocar un Comité Técnico Sectorial constituido por autoridades públicas y expertos,
para analizar, interpretar y revisar asuntos relacionados con el presente Reglamento, de
acuerdo con la Resolución 8728 de 2001 de la Superintendencia de Industria y Comercio.
Es entendido que los generadores, transmisores, distribuidores, instaladores y usuarios de
las instalaciones, así como los fabricantes, distribuidores o importadores de productos, se
deben regir por lo establecido en el presente Reglamento, sin perjuicio de lo establecido por
otras autoridades Colombianas.
En atención al desarrollo técnico y en casos excepcionales o situaciones objetivas
suficientemente justificadas, el Ministerio de Minas y Energía, autorizará requisitos técnicos
diferentes de los incluidos en el Reglamento Técnico de Instalaciones Eléctricas. Por su
carácter menos permanente y de evolución constante, el Ministerio de Minas y Energía podrá
revisarlas discrecionalmente a fin de que los citados requisitos estén perfectamente
adaptados al nivel de desarrollo tecnológico, en cada circunstancia.
Aplicación de nuevas técnicas. Cuando el diseñador de una instalación prevea la utilización
o aplicación de nuevas técnicas o se planteen circunstancias no previstas en el presente
Reglamento, podrá justificar la introducción de innovaciones técnicas señalando los
objetivos, así como las normas internacionales y prescripciones que aplica. El Ministerio de
Minas y Energía podrá aceptar o rechazar el proyecto en razón a que resulten o no
justificadas las innovaciones que contenga, de acuerdo con los objetivos legítimos.
Las empresas del sector eléctrico, podrán proponer preceptos complementarios, señalando
las condiciones técnicas de carácter concreto que sean esenciales para conseguir mayor
seguridad en las instalaciones eléctricas. Estas normas deben ajustarse a los preceptos de
este Reglamento y serán planteadas ante la Dirección de Energía del Ministerio de Minas y
Energía.

119
CAPÍTULO XII
RÉGIMEN SANCIONATORIO
Artículo 49º. REGIMEN SANCIONATORIO.
Las infracciones de los requisitos del presente Reglamento Técnico, se sancionarán de
acuerdo con lo establecido en la Legislación Colombiana vigente, especialmente las leyes
142 de 1994, 51 de 1986 y 19 de 1990. En el ámbito de sus respectivas intervenciones
podrán estar incursos en las responsabilidades a que se refiere este artículo, el diseñador del
proyecto, el funcionario que autorice la licencia de construcción, el constructor, el fabricante,
distribuidor o importador del material o producto, el técnico o instalador, o quien certificó el
cumplimiento de las condiciones técnicas y reglamentarias para la puesta en servicio, el
encargado del mantenimiento de las instalaciones, la entidad que haya efectuado las
revisiones periódicas, el operador de red que aprobó el servicio y los usuarios.
Sin perjuicio de las comprobaciones y demás acciones legales que realicen las autoridades
competentes, la responsabilidad por las infracciones a los preceptos de este Reglamento
Técnico, corresponde a los autores de dichas infracciones.
El contratante o dueño de una obra, es solidariamente responsable con el contratista por el
valor de las sanciones a que se haga acreedor, cuando se comprueben las infracciones al
presente Reglamento.
En razón al comprobado ALTO RIESGO DE LA ELECTRICIDAD, se presume, salvo prueba en
contrario, autores de las infracciones a los preceptos contenidos en el presente reglamento,
a los siguientes agentes:
a) A las empresas de servicios públicos de electricidad, en lo referente a deficiencias en
sus instalaciones, requeridas para la prestación del servicio, y deficiencias en
instalaciones de terceros a las que se les preste el servicio sin el lleno de los
requisitos. Cuando haya algún tipo de accidente de origen eléctrico en estas
instalaciones, la carga de la prueba será de la empresa de servicio público.
b) A los diseñadores, constructores e interventores, en cuanto a las deficiencias técnicas
en las instalaciones.
c) A los organismos acreditados para la certificación de conformidad tanto de las
instalaciones como de los productos por la expedición indebida de certificados.
d) A los fabricantes, comercializadores e importadores, en cuanto a las deficiencias en los
productos utilizados en las instalaciones.
e) A los usuarios, en cuanto al uso inapropiado de sus instalaciones o modificaciones
sin el debido cumplimiento de los requisitos técnicos.
Quien se considere afectado por la actuación indebida de una persona que realice trabajos
en instalaciones eléctricas, debe denunciar los hechos ante la justicia ordinaria.
Si la persona responsable de la infracción ostenta matrícula profesional que lo habilite para
realizar actividades relacionadas con la electricidad, deberá informarse al Ministerio de Minas
y Energía o a los Consejos Profesionales respectivos los hechos que motivaron la queja para
tomar las medidas pertinentes de acuerdo con el régimen de sanciones establecido para
cada caso. Los investigados deben responder, bien sea que actuaron a título personal o
como funcionarios de una empresa del sector eléctrico o de una empresa privada, oficial o
mixta.

119
Artículo 50º. INFRACCIONES.
Las infracciones a las disposiciones del presente Reglamento Técnico se clasificarán en leves,
graves y gravísimas.
1. Son infracciones leves.
− Incumplir al menos un requisito del Reglamento o no entregar oportunamente
la información que se requiera, relacionada con las instalaciones eléctricas, de
conformidad con el Reglamento y siempre que a juicio del organismo competente,
carezca de trascendencia grave para la seguridad, protección o salvaguardia de la vida.
− El incumplimiento de las prescripciones legales y reglamentarias, cuando a juicio
del órgano competente no tenga trascendencia grave para la seguridad, protección o
salvaguardia de la vida.
− No facilitar las actuaciones de la autoridad competente, cuando sólo se trate de un
retraso en el cumplimiento de obligaciones de información, comunicación o
comparecencia.
2. Son infracciones graves.
− Omitir la implementación de los sistemas, medio o equipos de seguridad, protección,
o salvaguardias que sean obligatorios de conformidad con este Reglamento Técnico.
− No exigir las acreditaciones, autorizaciones o requisitos de seguridad social,
necesarias para el personal que labore en una obra relacionada con instalaciones
eléctricas.
− No firmar y registrar con el número de matrícula profesional los documentos que
acrediten la persona que diseñó, construyó o realizó la interventoría de la instalación.
− Incumplir las disposiciones legales o reglamentarias, cuando a juicio de la
autoridad competente, se corra un riesgo eléctrico evidente atribuible a una persona
calificada.
− Impedir o retrasar las actividades de inspección con acciones y omisiones, siempre
que, a juicio de la entidad competente, no se puedan considerar como infracciones leves.
− Contratar personas no calificadas para la ejecución de una obra eléctrica en
particular.
3. Son infracciones gravísimas:
− Reincidir en violaciones al presente Reglamento.
− La inobservancia de las disposiciones sobre prevención, seguridad o protección, previstas
en el presente Reglamento, cuando a juicio de la entidad competente, éstas generen un
riesgo de origen eléctrico con probabilidad de muerte o alteración grave del medio
ambiente.
− Realizar las prácticas o actividades sin la acreditación correspondiente, conforme a
las leyes colombianas.
− No suspender las prácticas o actividades relacionadas con las instalaciones eléctricas,
cuando así lo haya determinado la autoridad competente.
− Facilitar o ejercer actividades que conduzcan a la configuaración de fraudes de energía
en las instalaciones eléctricas.

119
Artículo 51º. SANCIONES
Las sanciones que por incumplimiento o infracción de los preceptos e instrucciones de este
Reglamento Técnico se impongan a las entidades o personas responsables de las mismas,
tendrán el carácter de económicas, profesionales o ambas a la vez.
Sin perjuicio de las responsabilidades civil o penal a que haya lugar, las infracciones se
sancionarán de acuerdo con los siguientes regímenes sancionatorios, así:
− Las empresas de servicios públicos por el régimen establecido en la Ley 142 y 143 de
1994 y demás normas que las modifiquen o complementen.
− Los profesionales a que hace referencia la Ley 51 de 1996, con el régimen establecido en
el Código de Etica profesional de los Ingenieros, profesiones afines y profesiones
auxiliares de que trata los Títulos IV y V de la Ley 842 de 2003.
− Los tecnólogos en electricidad con el régimen establecido en el Código de Etica
profesional de los Ingenieros, profesiones afines y profesiones auxiliares de que trata los
Títulos IV y V de la Ley 842 de 2003.
− Los técnicos electricistas a que hace referencia la Ley 19 de 1990, con el régimen
establecido en el Código de Etica profesional de los Ingenieros, profesiones afines y
profesiones auxiliares de que trata los Títulos IV y V de la Ley 842 de 2003.
− Los usuarios por el Estatuto del Usuario (Resolución CREG 108 de 1997) o el Estatuto de
Protección al Consumidor, según sea el caso.
− Los fabricantes, comercializadores e importadores de bienes y servicios con el régimen a
que hace referencia la Ley 73 de 1981 y Ley 446 de 1998.
− Los personas particulares, no contempladas anteriormente, con el régimen establecido
en las normas civiles o penales.
LUIS ERNESTO MEJÍA CASTRO
Ministro de Minas y Energía
DAG/WUV
