SISTEMA INDIRECTO
INDIRECT SYSTEM
UNIVERSIDAD CATOLICA LOS ANGELES DE CHIMBOTE
Pol_teama_15@hotmail.com
elisa_53_95@hotmail.com

DECLARACION DE FINANCIAMIENTO Y DE CONFLICTOS DE INTERES
El financiamiento para la elaboración de la presente monografía fue con recursos propios del
autor.
RESUMEN
El presente trabajo, da a conocer y explica el procedimiento de diseño del sistema indirecto para
un abastecimeinto de agua para edificaciones. El suministro de agua por el sistema indirecto a un
edificio, no utiliza la presión de la red matriz para abastecer el agua a los aparatos sanitarios; este
sistema es más complejo y costoso, se debe almacenar el agua en una cisterna y con un equipo de
bombeo se llena el tanque elevado, por donde abastece el agua por la fuerza de gravedad. Se
diseña para edificios altos, debido a que la presión de la red de servicio público no llega a los
aparatos sanitarios. La principal ventaja es que el sistema permite almacenar agua en la cisterna y
en el tanque elevado, en caso que se produzca un corte de agua por parte de la administradora del
agua. Que puede abastecer de agua al edificio para un día o dos días en forma restringida, La
desventaja del sistema, es muy costosa en su instalación y su mantenimiento. También tiene el
peligro que el agua pueda contaminarse en la cisterna y en el tanque elevado, si no se tiene estos
almacenamientos bien resguardados y con un buen mantenimiento.
En el diseño de la cisterna y tanque elevado hay que tomar en cuenta si se trata de residencias o
de edificios de poca altura y de grandes alturas. Donde se consideran aparatos sanitarios de uso
privado, las cuales deben cumplir con las exigencias de Habitabilidad, funcionalidad, durabilidad
y economía
Palabra clave: Sistema Directo, Diseño, Agua, Servicio.

SUMMARY
The present work, discloses and explains the indirect system design procedure for a water supply
for buildings. The water supply by the indirect system to a building, does not use the pressure of
the matrix network to supply the water to the sanitary devices; this system is more complex and
expensive, the water must be stored in a cistern and with a pumping equipment the elevated tank
is filled, where it supplies the water by the force of gravity. It is designed for tall buildings,
because the pressure of the public service network does not reach the sanitary devices. In the
design of the cistern It is necessary to take into account if it is a question of residences or of
buildings of little height and of great heights. The main advantage is that the system allows to
store water in the cistern and in the elevated tank, in case there is a water cut by the water
administrator. That can supply water to the building for a day or two days in a restricted way. The
disadvantage of the system is very expensive in its installation and maintenance. It also has the
danger that water can be contaminated in the tank and in the elevated tank, if these storage
facilities are not well protected and with good maintenance.
where sanitary devices for private use are considered, which must comply with the requirements
of Habitability, functionality, durability and economy
Keyword: Direct System, Design, Water, Service

INTRODUCCION
El hombre para su supervivencia requiere de los elementos vitales como el aire, agua, alimentos,
vestimenta y techo dentro de estos elementos primordiales, el agua debe cumplir ciertas
características. El hombre tiene tendencia de elevar el nivel de vida, para lo cual es necesario
realizar el planteamiento y diseño de la instalación sanitaria más adecuada, como el sistema de
abastecimiento de agua potable, que considera el suministro de agua fría y agua caliente, Para
realizar el diseño de la red de abastecimiento de agua potable (Suministro de agua fría), que
comprende el cálculo de la perdida de carga disponible, la perdida de carga por tramos
considerando los accesorios, el cálculo de las presiones de salida, tiene como requisitos: Conocer
la presión de la red pública, la presión mínima de salida, las velocidades máximas permisibles por
cada tubería y las diferencias de altura, entre otros. Conociendo estos datos se lograra un correcto
dimensionamiento de las tuberías y accesorios de la vivienda como se verá en el presente trabajo
de investigación, se basa en el método más utilizado del sistema indirecto para el abastecimiento
del agua.
El presente estudio se justifica en dar a conocer el procedimiento del abastecimiento de agua
potable por el método del sistema indirecto para el suministro de agua para una edificación,
donde se consideran aparatos sanitarios de uso privado, las cuales deben cumplir con las
exigencias de Habitabilidad, funcionalidad, durabilidad y economía
El objetivo General es realizar el procedimiento de diseño donde comprenda las particularidades
de funcionalidad y eficiencia. Realizar el procedimiento de diseño del Sistema de Abastecimiento
de agua potable del sistema indirecto, Evaluar los factores que influyen en el procedimiento de
diseño del Sistema de Abastecimiento de agua potable en una Edificación.
SISTEMA INDIRECTO
I. DEFINICION: Se llama indirecto porque el suministro de agua a los puntos de
consumo (aparatos sanitarios) no es directamente por la presión de la red pública.
II. PARTES DE QUE CONSTA:
 Red pública de la ciudad ourbanizadora.
 AB= ramal domiciliar, que viene a sr acometida, o sea la tubería que toma el agua
de la red pública hacia el edificio.
 Medidor BC línea de alimentación. Comprendida entre el medidor y la entrega en

la cisterna.
 C =Válvula a flotador.
 Cisterna. Abastece 24 horas.
 E=Tubería de succión.
 Conjunto motor de la bomba.
 Línea de impulsión o tubería de impulsión, que bombea al agua de la cisterna al
tanque elevado.
 Tanque elevado .Deposito en la parte alta del edificio que almacena agua.
 Salida o salidas del tanque elevado hasta el piso de la azotea.
 Alimentador o alimentadores.
 Ramales de distribución.
III. VENTAJAS Y DESVENTAJAS DEL SISTEMAINDIRECTO.
a. Ventajas:
 Permite un cierto almacenamiento de agua.
 Las presiones que se obtienen en el edificio son más constantes, siendo esto
muy favorable para el suministro de agua caliente.
b. Desventajas.
 Es un sistema caro respecto alprimero.
 Hay posibilidad de contaminación del agua dentro del edificio, sea en la
cisterna o en el tanque elevado.
 Hay un recargo de esfuerzo estructural dentro del edificio.
IV. DEFINICION DE CADA UNA DE SUS PARTES.
4.1. Ramal Domiciliario o Acometida. Es el tramo de tubería comprendida entre la
tubería matriz pública y la ubicación del medidor o dispositivo de regulación. El
diámetro de este ramal nos proporciona la empresa concesionaria del agua, una vez
aprobado los planos por el organismo encargado de dar licencia de construcción.
Este diámetro es por lo general de 5/8’’ o ¾’’ y a lo máximo 1’’.El material puede
ser plástico o fierro fundido.

4.2. MEDIDOR
4.2.1. Definición: Es un dispositivo que nos permite aforar la cantidad de agua que
se abastece a un edificio o una casa, parea que mediante una tarifa especial se
page por el consumo de agua.
4.2.2. Clases:
1. Velocímetros.-Están formados de una tubería o especie de hélice que secciona el
turbo de acuerdo a las revoluciones de esta hélice y mediante aparatos de relojería
nos indican el volumen de agua que pasa a través de él.
2.-Volumetricos.- están formados de compartimientos que son llenados y vaciados.
Mediante aparatos de relojería nos permite conocer la cantidad de agua que pasa a
través de ellos.
4.3. Tubería de Alimentación.
4.3.1. Definición. Es el segmento de tubería comprendida entre el medidor y la
entrega en la cisterna.
4.3.2. Elementos a tomar en cuenta en el Cálculo de esta Tubería. Es
necesario tomar en cuenta datos como:
Presión en la red pública; Longitud de esta tubería; Conocer el tiempo
de llenado de la cisterna, Este tiempo se a sume entre 4 y 6 horas, que
son comprendidas entre las 12 y 6 de la mañana, El gasto que pasa
por esta tubería; Volumen de la cisterna; Presión de salida en la
cisterna (Ps) se supone 2 l b/pul g2 o cero.
V. DISEÑO DE LA CISTERNA:
Hay que tomar en cuenta si se trata de residencias o de edificios de poca altura y de
grandes alturas.
5.1. CASO DE RESISDENCIAS O EDIFICIOS DE POCA ALTURA:
Consideraciones a tener encuenta:
a) Ubicación: Pueden estar ubicados en patios interiores, jardines interiores,
etc. Se debe procurar que la cisterna este en un mismo plano que el tanque
elevado.

b) Relación entre ancho y Largo: Se recomiendo que sea 1:2 o 1:2 ½, de
ninguna manera de sección cuadrada. La altura de succión se recomienda
que no sea mayor de 2 o 2.5 m. La cisterna debe ser de materiales resistentes
e impermeables y dotados de los dispositivos necesaria para su correcta
operación, mantenimiento y limpieza. Se recomienda que sea de concreto
armado.
5.2. CISTERNA PARA GRANDES EDIFICIOS
Consideraciones a tener encuenta:
a) Ubicación: Cuando el edificio es de más de 4 pisos, se coloca en sótanos,
zonas de estacionamiento bajo cajas de escalera, cerca de la caja de ascenso; de
preferencia en el mismo plano vertical al tanque elevado.
b) Diseño: La dimensión de la cisterna depende del área disponible que se tenga.
5.3. CALCULO DEL EQUIPO DE BOMBEO
5.4.1. Recomendaciones:
Los requisitos de bombeo de los sistemas de distribución de agua
instalados dentro de los edificios, deberá ubicarse en ambientes que
satisfagan los siguientes requisitos:
Altura mínima de 1.60 m; espacio libre alrededor de la bomba lo
suficiente para su fácil reparación o remoción, piso permeable con
pendiente no menor de 2 % hacia desagües previstos; puerto de acceso
al local. Los equipos que se instalan en el exterior.
Los equipos de bombeo, deberá instalarse sobre fundaciones de concreto
adecuadamente proyectadas para absorber vibraciones. La altura mínima
de estas fundaciones, deberá ser de 0.15 m sobre el nivel del piso. Los
equipos se fijaran sobre las fundaciones mediante pernos de anclaje, de
acuerdo con las recomendaciones del fabricante.
Para el bombeo de agua en los edificios se recomienda preferentemente la
utilización de bombas centrifugas.

VI. DISEÑO DE TANQUES ELEVADOS
Puede clasificarse de la siguiente manera:
6.1. Tanques elevados para residencias o edificios de poca altura
Consideraciones a tomar en cuenta:
a) Ubicación: Deben ubicarse en la parte más alta del edificio y debe armonizar con
todo el conjunto arquitectónico. De preferencia estar en el mismo plano vertical de
la cisterna, para que sea más económico.
b) Diseño: Para el diseño existen doscriterios:
Prefabricados.- Que pueden ser de plástico o de asbesto cemento .Hay de
diferentes capacidades desde 250 litros a 2000 litros.
De concreto armado o albañilería.- Debe ser de sección cuadrada y se debe
almacenar como mínimo 1 m3 o 1/3 del volumen de consumo diario, es decir:
c) Conexiones
Tubería de impulsión a descarga libre debe llevar flotador., Tubería de rebose,
que se le hace descargar a una desagüe indirecto, con una brecha de aire de 5
cm., Tubería de Limpieza., Alimentador o Alimentadores., Interruptor
eléctrico., Válvula de compuerta.
6.2. Tanque elevado para Grandes edificios:
Consideraciones a tomar en cuenta.
a) Ubicación: para edificios de 8 a 14 pisos la ubicación está definido por
cuestiones arquitectónicas. Se ubica de preferencia sobre la caja de ascensores
o de la caja de escaleras. Siempre en la parte más alta de la edificación no muy
altos o en pisos intermedios cuando los edificios son muy elevados.
b) Diseño: para el edificio el volumen de este tanque debe contemplar el
volumen de agua contra incendios.
c) Agua contra incendios: El cálculo se hace considerando que 2 mangueras
están funcionando simultáneamente a una velocidad de 3 lit/seg. Durante 30
minutos; el tiempo en el cual arrojan aproximadamente 11 m3, volumen
considerando el diseño de edificios de oficinas o departamentos. Para zonas
industriales la velocidad que se considera es de 8 litros/seg. Arrojando un
volumen aproximado de 2x8x30x30= 28 m3

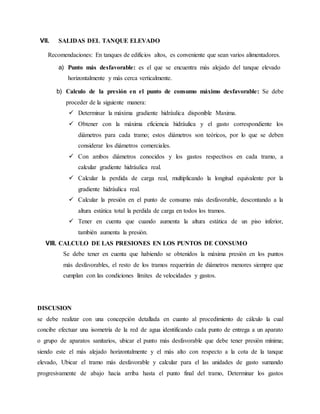

VII. SALIDAS DEL TANQUE ELEVADO
Recomendaciones: En tanques de edificios altos, es conveniente que sean varios alimentadores.
a) Punto más desfavorable: es el que se encuentra más alejado del tanque elevado
horizontalmente y más cerca verticalmente.
b) Calculo de la presión en el punto de consumo máximo desfavorable: Se debe
proceder de la siguiente manera:
 Determinar la máxima gradiente hidráulica disponible Maxima.
 Obtener con la máxima eficiencia hidráulica y el gasto correspondiente los
diámetros para cada tramo; estos diámetros son teóricos, por lo que se deben
considerar los diámetros comerciales.
 Con ambos diámetros conocidos y los gastos respectivos en cada tramo, a
calcular gradiente hidráulica real.
 Calcular la perdida de carga real, multiplicando la longitud equivalente por la
gradiente hidráulica real.
 Calcular la presión en el punto de consumo más desfavorable, descontando a la
altura estática total la perdida de carga en todos los tramos.
 Tener en cuenta que cuando aumenta la altura estática de un piso inferior,
también aumenta la presión.
VIII. CALCULO DE LAS PRESIONES EN LOS PUNTOS DE CONSUMO
Se debe tener en cuenta que habiendo se obtenidos la máxima presión en los puntos
más desfavorables, el resto de los tramos requerirán de diámetros menores siempre que
cumplan con las condiciones límites de velocidades y gastos.
DISCUSION
se debe realizar con una concepción detallada en cuanto al procedimiento de cálculo la cual
concibe efectuar una isometría de la red de agua identificando cada punto de entrega a un aparato
o grupo de aparatos sanitarios, ubicar el punto más desfavorable que debe tener presión mínima;
siendo este el más alejado horizontalmente y el más alto con respecto a la cota de la tanque
elevado, Ubicar el tramo más desfavorable y calcular para el las unidades de gasto sumando
progresivamente de abajo hacia arriba hasta el punto final del tramo, Determinar los gastos

probables para el tramo, Calcular la pérdida de carga disponible para el punto más desfavorable y
asumir diámetros y con los gastos respectivos obtener las pérdidas de carga parciales. En cuanto
a los aspectos de diseño y cálculo se deben considerar que los aparatos sanitarios deberán
instalarse en ambientes adecuados, dotados de amplia iluminación y ventilación previendo los
espacios mínimos necesarios para su uso, limpieza, reparación, mantenimiento e inspección, para
una mayor facilidad de cálculo, se debe contar con una isométrica, con lo cual se determinan con
mayor comodidad los gastos probables y además los tramos de la red para su cálculo respectivo.
REFERENCIAS BIBLIOGRAFICAS
(1) Ticona E. Diseño Del Sistema De Abastecimiento Indirecto De Agua Potable Por
Bombeo En Edificaciones [seriada en línea] [citado el 04 de julio de 2018] [222 paginas].
Disponible en: http://repositorio.uancv.edu.pe/handle/UANCV/80
(2) Olivarez O. Instalaciones Sanitarias Para El Edificio De Oficinas Link Tower. [seriada en
línea] [citado el 04 de julio de 2018] [237 paginas]. Disponible en:
http://cybertesis.uni.edu.pe/bitstream/uni/4428/1/olivarez_oo.pdf
(3) Escovar R, Rivera, D. Diseño Del Sistema De Abastecimiento De Agua Potable Para El
Cantón San José Primero Del Municipio De San Martín Utilizando El Programa Epanet
2.0 vE [seriada en línea] [citado el 04 de julio de 2018] [237 paginas]. Disponible en:
http://ri.ues.edu.sv/9229/1/Dise%C3%B1o%20del%20sistema%20de%20abastecimiento
%20de%20agua%20potable%20para%20el%20cant%C3%B3n%20San%20Jos%C3%A9
%20Primero%20del%20municipio%20de%20San%20Mart%C3%ADn%20utilizando%2
0el%20programa%20EPANET%202.0%20vE.pdf
(4) Silvers D. sistema indirecto de abastecimiento de agua. Slideshare. [seriada en línea] 15
de junio de 2017 [citado el 04 de julio de 2018] [38 paginas]. Disponible en:
https://es.slideshare.net/dragonsilvers/unidad-iv-sistema-indirecto-de-abastecimiento-de-
agua
(5) Rios L. Diseño De Las Instai^Ciones Sanitarias Y Habilitacion Urbana Del Conjunto
Habitacional Merced" Surquillo-Lima. [seriada en línea] [citado el 04 de julio de 2018]
[479 paginas]. Disponible en: http://repositorio.unan.edu.ni/3334/1/72123.pdf

Sistema indirecto

Más contenido relacionado

La actualidad más candente (20)

Similar a Sistema indirecto (20)

Más de Hernan David Baron Polo (6)

Último (20)

Sistema indirecto
