Este documento proporciona información sobre tractores de orugas. En primer lugar, define un tractor de orugas como un vehículo de gran potencia cuyas ruedas o cadenas se adhieren firmemente al suelo para arrastrar o empujar grandes cargas. Luego, detalla las diferencias entre tractores de tiro y de empuje, y proporciona especificaciones técnicas de varios modelos populares de tractores de orugas. Finalmente, explica algunas aplicaciones comunes de los tractores de orugas.
Tractor de cadenas
- 2. Vehículo automotor de gran potencia cuyas ruedas o cadenas se adhieren firmemente al suelo o terreno, utilizado para arrastrar o empujar grandes cargas. ¿Qué es un Tractor?
- 4. Diferencias entre un Tractor de tiro y uno de empuje
- 6. Especificaciones clave 1050K Potencia neta 261 kW (350 hp) Pesos de operación 42 800 a 43 100 kg (94 300 a 95 000 lb.) Longitud de la oruga en el suelo 3 419 mm (134,6 pulg.) Ancho de la garra 610, 660 y 711 mm (24, 26 y 28 pulg.) Ancho de la cuchilla Media U o U Ángulo mecánico 3 964 mm (156 pulg.) (13 pies 0 pulg.) 5 600 mm (221 pulg.) (18 pies 5 pulg.) BULLDOZER 1050K 261 kW (350 hp)
- 7. Tractor Tipo Oruga Peso de Operación hp kW lb kg D3G XL 70 52 16,193 7345 VPAT D3G LGP 70 52 17,126 7768 VPAT D4G XL 80 60 17,196 7800 VPAT D4G LGP 80 60 17,952 8143 VPAT D5G XL 90 67 19,630 8904 VPAT D5G LGP 90 67 20,402 9254 VPAT D5M XL 110 82 28,660 13 000 VPAT D5M LGP 110 82 29,050 13 175 VPAT D6M XL 140 104 34,240 15 530 VPAT, SU D6M LGP 140 104 37,320 16 930 VPAT D6R Series II Std.* 165 123 40,400 18 325 S, SU, A D6R Series II XL* 185 138 41,252 18 709 SU, A, PAT D6R Series II XW* 185 138 43,888 19 904 SU, A, PAT D6R Series II LGP* 185 138 45,086 20 451 S, PAT D7R Series II Std.* 240 179 54,573 24 754 S, SU, U, A D7R Series II XR* 240 179 55,843 25 330 S, SU, U, A D7R Series II LGP* 240 179 59,289 26 893 S D8R Series II** 310 231 83,500 37 875 SU, U, A D9R** 410 306 107,548 48 784 SU, U D10R** 580 433 145,507 66 001 SU, U D11R** 850 634 230,100 104 590 SU, U D11R Carrydozer** 850 634 248,600 113 000 CD Arreglos para manejos de desechos D5M WHA 110 82 27,360 12 440 VPAT D6M WHA 140 104 35,640 16 200 VPAT, SU D6R WHA 165 123 45,370 20 600 S, SU D7R WHA 230 171 61,500 27 920 S, SU, U D8R Series II WHA 305 228 82,880 37 630 SU, U D9R WHA 405 302 105,630 47 913 SU, U D10R WHA 570 425 144,986 65 764 U HojaModelo * Disponible con MS Ripper, contrapeso ** Disponible con MS ripper, SS ripper, contrapeso Malacate disponible para D6R a D10R Peso hp kW lb kg HojaModelo de Operación Potencia al volante Potencia al volante
- 8. MODELO POTENCIA NETA PESO DE OPERACIÓN TIPO DE HOJA D51EX-22 130 hp 12,720 kg. PAT D61EX-23M0 168 hp 16,890 kg. POWER ANGLE DOZER D65EX-16 205 hp 21,300 kg. ANGLE DOZER / SEMI U D85EX-15E0 264 hp 28,100 kg. SEMI U D155AX-6 354 hp 39,507 kg. SEMI U D275AX-5E0 449 hp 51,528 kg. SEMI U
- 9. D 85 EX 15EO TRACTOR DE ORUGAS TIPO DE MAQUINA D -Tractor de oruga DENOMINACION ESPECIAL A - Oruga estándar E - Oruga larga P - Oruga para pantano (LGP) EX - Oruga larga y Hss (dirección hidrostática) PX - Oruga para pantano Y Hss (dirección hidrostática) SD - Súper tractor AX - Oruga estándar, Hmt (T/M hidromecánica), y hss (dirección hidrostática) F - Tractor agrícola *LGP = Bajo presión sobre el terreno VERSION Sexta versión TRANSMISION 0=Directa 1=Hidroshift 3,5,7=Torqflow 6=Hidrostático
- 10. TRACTORES Peso de Operación kg D3G XL D3G LGP D4G XL D4G LGP Modelo Potencia al volante hp DE CADENAS PEQUEÑOS
- 11. N TRACTORES DE CADENAS MEDIANOS Medium Track Type Tractor (MTTT) D5N (D5M, D4H) 115 Hp D6N (D6M, D5H) 145 Hp
- 12. R Large Track Type Tractor (LTTT) D6R Series 2 (D6H) 165 Hp D7R series 2 (D7H) 240 Hp D8R series 2 (D8N) 310 Hp D9R 405 Hp D10R 570 Hp D11R 850 Hp TRACTOR DE CADENAS GRANDES
- 13. Aplicaciones
- 14. Empuje en Zanja (Slot Dozing)
- 17. Suministro de Materiales al área de Carga
- 20. Desmonte
- 22. Nivelación y acabado final
- 23. Limpieza y Mantenimiento en áreas de Carga.
- 24. • Peso • Potencia • Fuerza de Tracción • Tipo de Hoja ¿Qué hace a un Tractor ser Productivo?
- 25. • Aplicación • Tipo de Material • Tamaño del tractor • Transportabilidad Selección de la Hoja
- 33. E l a n c h o d e l a s ho ja s universales para virutas de madera proporciona al operador el máximo control y mayor confianza, aún en p i l a s d e v i r u t a s m u y empinada.
- 34. Doble Cilindros de Inclinación
- 37. •Finger Tip Control Tipos de TRANSMISION
- 38. DS
- 39. Arreglos de trenes de rodaje • Estándar (D6R-D7R) • XL / XW (D5N, D6N, D6R) • XR (D6R, D7R) • LGP (D5N-D6N-D6R- D7R)
- 41. Tipos de Tren de Rodajes Fijos •Std D3G – D7R •Op D8R series 2
- 42. Tipos de Tren de Rodajes Suspendidos •Optional •Std D8R series 2
- 43. Configuración para desierto Radiador de núcleo de Protector inferior sellado Partial engine enclosures Pre Filtro de larga
- 45. Florestal Suporte Proteción del Tanque Proteción del PTO de 9mm Proteçión Inferior Reforçada Proteçión de los Cilindros Sweep 15º D6N Forestry
- 47. Desgarradores radiales Desgarradores Radiales (D3G - D5M) •Vástagos múltiples •Trabajos generales •Angulo del diente
- 48. Desgarradores en Paralelogramo Fijo Desgarradores en Paralelogramo Fijo D3G-D7R series2 •Vástagos múltiples •Trabajos generales •Angulo del diente
- 49. Desgarradores en Paralelogramo Ajustable Multi-shank Desgarrador en Paralelogramo Ajustable (D6M - D11R) •Todo en un…

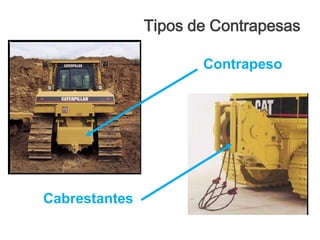

- 52. Concepto - Presión Sobre el Suelo (LGP) Peso de operación Presion sobre el Suelo(LGP) = -------------------------------- Área de Contacto con el Suelo
- 53. TOPADORA SEGÚN FÓRMULAS Problema de ejemplo: Halle la producción promedio por hora de un D8T/8SU (con cilindro de inclinación) que, utilizando la técnica de corte en zanja, mueve arcilla altamente compactada una distancia promedio de 34 m (150 pies) cuesta abajo, con una pendiente del 15 %. 3 Se calcula que el peso del material es de 1.600 kg/m s (2.650 lb/yd³ s). El operador tiene un peso promedio. La eficiencia de trabajo se estima en 50 min/h.
- 54. FACTORES DE CORRECCIÓN SEGÚN LAS CONDICIONES DETRABAJO TRACTOR DE CADENAS OPERADOR Excelente 1,00 De fragmentación mediana 0,75 Mal fragmentada 0,60 MATERIAL Suelto y amontonado 1,20 Difícil de cortar; congelado con cilindro de inclinación 0,80 sin cilindro de inclinación 0,70 Difícil de acarrear; material seco, no cohesivo o material muy pegajoso 0,80 Rocas desgarradas o de voladura 0,60 a 0,80 Corte en zanja 1,20 CON DOSTRACTORES JUNTOS 1,15 a 1,25 VISIBILIDAD Polvo, lluvia, nieve, niebla, oscuridad 0,80 EFICIENCIA DELTRABAJO 50 min/h 0,83 40 min/h 0,67 HOJA* Ajuste según la capacidad SAE con relación a la hoja básica que se usa en las gráficas de producción calculada. Las hojas orientables y las amortiguadas no se consideran herramientas de explanación en gran volumen. Según las condiciones del trabajo, la hoja A y la C producen en promedio del 50 % al 75 % de la producción de una hoja recta. DATOS
- 55. % de pendiente vs. factor de empuje (–) Cuesta abajo (+) Cuesta arriba 1.8 1.6 1.4 1.2 1.0 . 8 . 6 . 4 . 2 –30 –20 –10 0 +10 +20 PENDIENTES DATOS 1.3 15 %
- 56. ● ●PRODUCCIÓN CALCULADA Hojas semiuniversales D6N a D11T 0 200 400 800 1.000 1.200 1.400 1.600 1.800 2.000 2.200 2.400 2.600 2.800 3.000 3.200 3.400 3.600 3.800 200 300 400 500 600 0 30 60 90 120 150 180 A B C D E F G H 0 300 600 900 1.200 1.500 1.800 2.100 2.400 2.700 Metros 3 m s/h yd³ s/h DISTANCIA PROMEDIO DE EMPUJE Pies PRODUCCIÓNCALCULADA NOTA: esta tabla se basa en numerosos estudios en terreno realizados bajo diversas condiciones de trabajo. Consulte los factores de corrección siguientes a estas tablas. CLAVE A – D11T B – D10T C – D9T D – D8T E – D7E F – D7R Serie 2 G – D6T H – D6N DATOS 0 100 600 3 458 m s/h (600 yd³s/h) 34 m
- 57. SOLUCIÓN 3 Producción máxima sin corregir: 458 m s/h (600 yd³s/h). Factores de corrección aplicables: Arcilla altamente compactada, “difícil de cortar” . .. 0,80 Corrección de la pendiente (de la gráfica). . . .. 1,30 Técnica de corte en zanja. . . . . . . . . .. . . . . . . . 1,20 Operador regular. . . . . . . . . . . . .. . . . . . . . . . . 0,75 Eficiencia del trabajo (50 min/hora) . . . . . . . . . 0,83 Corrección de la densidad. . . . . . (2.300/2.650) 0,87
- 58. Producción = Producción máxima x Factores de corrección = (600 yd³ s/h) (0,80) (1,30) (1,20) (0,75) (0,83) (0,87) = 405,5 yd³ s/h Para obtener la producción en unidades del sistema métrico, se debe seguir el mismo procedimiento utilizando las 3 = 458 m s/h x Factores 3 = 309,6 m sueltos/h unidades del sistema métrico. SOLUCIÓN
- 59. Ejemplo de cálculo de producción del Desgarrador • Modelo D8R • Esparcimiento al desgarrar 1.0 m • Penetración al desgarrar 0.5 m • Distancia para desgarrar 100 • Tiempo en desgarrar 3.5 min • Tiempo en maniobras 0.25 min • Velocidad de ondas sísmicas 6000 pies • Eficiencia 60 min hora • Corrección 10% - 20%
- 60. 1. Tiempo total del ciclo 60/ 3.75= 16ciclos/h 2. Producción por ciclo 100m x 1m x 0.5m = 50m3/ciclo 3. Producción/Hora 16 ciclos x 50m3 = 800 m3/hora 4. Factores de Corrección 800 m3 x .80 = 640 m3/hora Desgarrador Producccion
