Tractores de Cadenas
CET
Capacitación de Equipos Caterpillar

CET
Objetivos del Curso
• Llevar a cabo una inspección de seguridad y
mantenimiento alrededor de la máquina
• Operar sin peligro tractores de cadenas Caterpillar
equipados con:
– dirección de diferencial
– control con la punta de los dedos
– control hidrostático

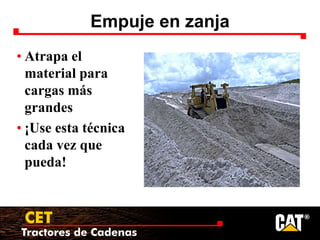

• Demostrar que puede efectuar eficientemente una
operación de empuje en zanja y de relleno
Después de completar este curso, usted podrá:

CET
Presentaciones
• Quiénes somos
• De dónde venimos
• Experiencia en tractores de cadenas
• Expectativas

CET
Programa
• Programa de 2½ días
• Un poco de trabajo en clase
• Mucho intercambio y conversación
• Actividades en equipos
• Ensayos prácticos

CET
Seguridad

CET
Seguridad
• En la máquina
• Alrededor de la
máquina
• En el trabajo

CET
Seguridad
Todos tenemos
algo que contar…
¿Qué nos cuenta usted?

CET
El Elemento Humano

CET
Seguridad en la Máquina
¿Puede nombrar todo el equipo
de seguridad que hay en un
tractor de cadenas?

CET
Equipo de seguridad en tractores de cadenas
• FOPS o ROPS
• Cinturones de
seguridad
• Alarma de retroceso
• Bocina
• Espejos
• Luces
• Guardas
• Etiquetas de
advertencia
• Luces indicadoras y
medidores
• Superficies
antirresbaladizas
• Pasamanos

CET
Subida y bajada de la máquina
• Para todas las máquinas
 Usted debe usar las escalerillas y peldaños
provistos
 Usted debe usar tres puntos de contacto al subir o
bajar de la máquina
 Siempre enfrente la máquina al subir o bajar de
ella
 Cerciórese de que los escalones y pasamanos estén
limpios y que su uso no presente peligro alguno.
 ¡NO SALTE DE LA MAQUINA!

CET
Antes de bajar de la máquina...
• Baje todos los implementos al suelo.
• Aplique el freno de estacionamiento o la
palanca de traba de la transmisión.
Este paso es de importancia crítica en las
máquinas con dirección de diferencial y
control hidrostático.

CET
Seguridad en la Máquina
Conocer las características y dispositivos de seguridad de
la máquina.
Conocer la ubicación y función de todos los indicadores y
sistemas de advertencia.
Leer y seguir las indicaciones del Manual de Operación y
Mantenimiento para cada máquina que esté operando.
Durante este programa, usted aprenderá sobre muchas
cuestiones relativas a la seguridad. Caterpillar no
puede anticipar cada circunstancia posible que pudiera
involucrar un peligro en potencia. Usted es el
responsable de su propia seguridad. Cerciórese de:

CET

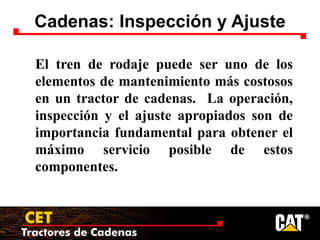

Cadenas: Inspección y Ajuste
El tren de rodaje puede ser uno de los
elementos de mantenimiento más costosos
en un tractor de cadenas. La operación,
inspección y el ajuste apropiados son de
importancia fundamental para obtener el
máximo servicio posible de estos
componentes.

CET
Procedimientos para Ajustar las Cadenas

CET
Manual de
Ajuste de
Cadenas

CET
En la Máquina
• Inspección de seguridad y mantenimiento
alrededor de la máquina
– Estudiar lista de comprobación
– Demostración de inspección alrededor de la
máquina
– Práctica del sistema con ayudante

CET
Lista de
Comprobación
de Procedimientos
Inspección de Seguridad y
Mantenimiento
Inspector____________________ Evaluador____________________
¿Qué está inspeccionando_  ¿Qué está buscando?  Observaciones del Evaluador
Desde el nivel de suelo
Cuchilla, vertedera de la hoja Desgaste excesivo o daño
Radidtor Daño o fugas
Cilindros de inclcinación de la
hojas
Desgaste excesivo, daño o fugas
Debajo de la máquina
Fugas en los mandos finales,
daños
Brazo de empuje, muñón
Daños, pernos flojos, espacio
libre
Tren de rodaje en general
Tierra/barro/acumulación de
basuras
Ruedas tensoras y rodilloss Fugas, daños, desgaste
Ruedas motrices Desgaste, daños, pernos flojos
Conjunto de las cadenas Ajuste
Desgarrador
Daños a los cilindros, desgaste,
fugas
Vástago del desgarrador Desgaste o daños
Escalerillas y pasamanos Estado y limpieza
Máquina en general
Tuercas y pernos flojos o
faltantes, guardas flojas,
limpieza en general
Compartimiento del motor
Aceite del motor Nivel de fluido
Aceite de la transmisión Nivel de fluido
Refrigerante del motor Nivel de fluido
Filtro de aire Indicador de restricción
Radiador Aletas bloqueadas, fugas
Todas las mangueras
Grieetas, puntos desgastados,
fugas
Todas las correas Ajuste, desgaste, grietas
Compartiniento del motor en
general
Acumulación de basura o polvo,
fugas
En la máquina, fuera de la cabina
Tanque de combustible Nivel de fluido, daños, fugas
Tanque de aceite hidráulico Nivel de fluido, daños, fugas
Extintor de incendios Carga, daños
Limpiaparabrisas y
lavaparabrisas
Limpieza en general, daños,nivel
de fluido
Eje pivote Nivel del aceite
Baterías y sujetadores de baterías
Limpieza en general, pernos y
tuercas flojos
Dentro de la cabina
ROPS Daños

CET
Sesión en la Máquina
• Inspección de seguridad y mantenimiento

CET

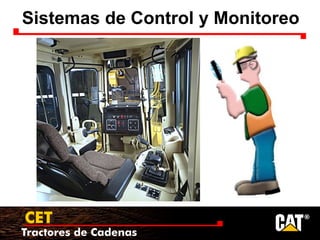

Sistemas de Control y Monitoreo

CET
• Sistemas de Control
– Controles de dirección para máquinas de
embrague/freno, dirección de diferencial, control con la
punta de los dedos e hidrostáticas
– Controles de hojas y desgarradores
– Controles de aceleración
• Sistemas de Monitoreo
– EMS (Sistema de Verificación Electrónica)
– CMS (Sistema Monitor Caterpillar)
En esta sesión aprenderemos sobre:

CET
Regulador
Freno de
Servicio
Freno de
estacionamiento
Controles de la
dirección de
diferencial
Decelerador
Tablero
Monitor
Control de
la hoja
Bocina
Control del
desgarrador
Extractor
hidráulico
del pasador

CET
Dirección de embrague y freno
• La norma de la
industria
• Confiable
• Requiere más
esfuerzo que otros
sistemas de dirección
Cat

CET
Control con la Punta de los Dedos Cat
®
• Operación con una mano de la
dirección, sentido de
desplazamiento y selección de
marchas
• Funciona como el sistema de
embrague/freno, pero más fácil

CET
Sistema de Control con la Punta de los Dedos Cat
®
Controles de
dirección:
– derecha
– izquierda
Cambios
ascendentes
Cambios
descendentes
Control de
sentido de
desplazamiento:
– avance
– neutral
– retroceso

CET
Control con la Punta de los Dedos Cat
®
• Freno de
estacionamiento
y traba de los
controles

CET
Dirección de Diferencial Cat®
• Control de dirección
con una sola mano
• Botón de selección de
cambios de marcha
• Radio de giro
infinitamente
variable
• Las cadenas pueden
contrarrotar en
neutral

CET
Dirección de diferencial Cat®
Freno de
estacionamiento
Cerradura
de traba
de los controles
Rotar la
palanca para
cambiar de
desplazamiento
Control de
dirección
de empuje
y tiro
Cambios
ascendentes
Cambios
descendentes
Dirección diferente
del sistema de
émbrague/freno

CET
Dirección Cat®
• Palanca universal para
control de la dirección,
marchas y sentido de
desplazamiento
• Dirección infinita - Cuanto
más se mueva la palanca
hacia la izquierda o la
derecha, tanto más cerrado
será el viraje
• Control infinito de marchas

CET
Dirección Cat®
Hystat

CET
Control de dirección D3C-D5C
Dirección de palancas de embrague/freno

CET
Control de dirección D3C-D5C
Dirección de pedales de embrague/freno

CET

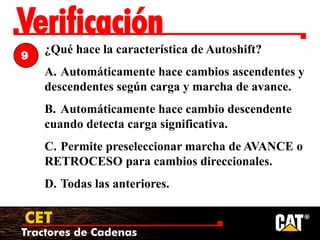

Cambio automático y cambio descendente
automático
• Preseleccionar marcha de avance y retroceso para
cambiar de sentido de desplazamiento
• Cambio descendente automático cuando el motor se
sobrecarga a RPM determinadas

CET
Cambio automático y cambio descendente
automático

CET
Controles de la hoja y del desgarrador

CET
Control estándar de la hoja
• Bajo esfuerzo
• Traba del control
• Altura de la hoja
– Libre
– Bajar
– Fija
– Levantar
• Inclinación de la hoja
– A la izquierda
– Inclinación fija
– A la derecha

CET
Control de doble inclinación de la hoja
• Optimiza el ángulo de inclinación
de la hoja para cada porción del
ciclo de explanación

CET
Control de la hoja VPAT
• Diseñado para
nivelación de
acabado, relleno,
corte de zanjas en V
– operaciones
apropiadas para
gran variedad de
aplicaciones

CET

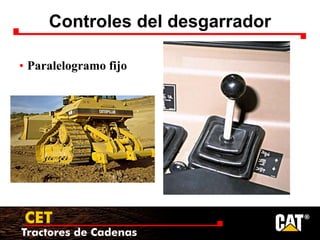

Controles del desgarrador
• Paralelogramo fijo

CET

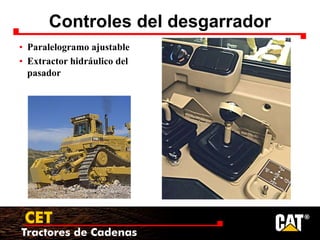

Controles del desgarrador
• Paralelogramo ajustable
• Extractor hidráulico del
pasador

CET
Controles de aceleración
• Nivel del regulador
• Interruptor de control
de aceleración
• Pedal decelerador

CET
Sistemas Monitores
• Identificación de sistemas
• Identificación de símbolo
• Categorías de advertencia

CET
D3C/D4C/D5C
Horómetro
Luces
Freno de
estacionamiento
Temperatura del
refrigerante
Medidor de
combustible
Presión de
aceite del motor
Temperatura del aceite
de la transmisión
Luz del
alternador
Bujías
incandescentes

CET
CMS: D5M – D7R

CET
CMS: D5M-D7R

CET
CMS: D5M-D7R
Temperatura de
refrigerante del
motor
Temp. aceite de la
transmisión
Nivel de
Combustible
Temp. aceite
hidráulico

CET

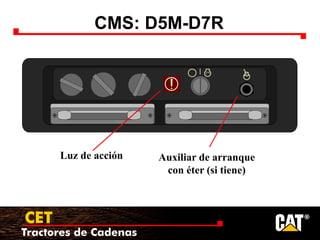

CMS: D5M-D7R
Luz de acción Auxiliar de arranque
con éter (si tiene)

CET
CMS: D5M-D7R
Presión aceite motor
Sistema eléctrico
Nivel de combustible
Sistema de dirección
Sistema de frenos
Sistema transmisión
Filtro aceite de la
transmisión
Freno de estacionamiento

CET
CMS: D5M-D7R
Ventanilla digital e
interruptor selector
• Horas de servicio
• Velocidad del motor
• Códigos de diagnóstico
• Freno estac. APLICADO
• Freno estac. DESCON.
muestra marcha escogida

CET
CMS: D9R-D11R

CET
EMS: D8R

CET

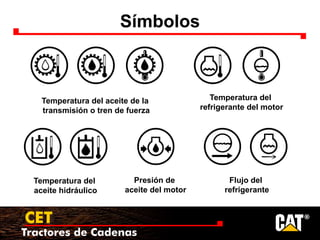

Símbolos
Temperatura del aceite de la
transmisión o tren de fuerza
Temperatura del
refrigerante del motor
Temperatura del
aceite hidráulico
Presión de
aceite del motor
Flujo del
refrigerante

CET
Símbolos
Filtro de aceite
del tren de fuerza
Filtro de aceite
hidráulico
Filtro de aceite
de la transmisión
Restricción del
filtro de aire del
motor

CET
Símbolos
Sistema de
dirección
Sistema
de frenos
Freno de
estacionamiento
Sobrevelocidad
del motor
Nivel de
combustible
Sistema de la
transmisión
Comprobar
el motor

CET
Símbolos
Interruptor general
Interr. arranque del motor
Luces traseras
y laterales
Sistema
eléctrico
Alternador DESCONECTADO ARRANQUE
CONECTADO
Interruptor general
DESCONECTADO

CET
Símbolos
Auxiliar de arranque
con éter
Tacómetro
digital
Horómetro de
servicio
Calentador
del aire de
admisión
Interruptor
tablero pruebas
o
Bujías
incandescentes

CET

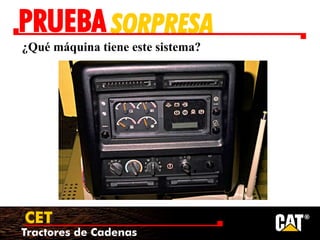

¿Qué máquina tiene este sistema?
PRUEBA SORPRESA

CET
PRUEBA SORPRESA
¿Qué máquina tiene este sistema?

CET
¿Qué significa este símbolo?
PRUEBA SORPRESA

CET
PRUEBA SORPRESA

CET
Categorías de advertencia EMS/CMS
Categoría 1

CET
Categoría 1

CET
Categoría 1
• Aviso - la
máquina
necesita
atención
• No se
causará
daño a la
máquina

CET
Categoría 1
Categoría 2

CET
Categoría 2

CET
Categoría 2
• Se recalientan:
Refrigerante,
aceite del tren
de fuerza,
hidráulico…
• Requiere
cambio en
operación de la
máquina

CET
Categoría 1
Categoría 2
Categoría 3

CET
Categoría 3
x100
25
30
0
5
10 20
15

CET
Categoría 3
• Requiere apagar
de inmediato la
máquina
• Puede ser el
freno de
estacionamiento
x100
25
30
0
5
10 20
15

CET
PRUEBA SORPRESA
¿Qué
significa esto?
¿Qué debería
hacer usted?

CET
Prueba de funcionamiento del EMS
• Interruptor general
conectado.
• Llave interruptor de
arranque CONECTADA
• Interruptor prueba
CONECTADO. Se
deben encender todos
los indicadores y
destellar la luz de falla.
• Poner interruptor en
DESCONECTADO.
• Repetir el
procedimiento con el
motor funcionando.

CET
Prueba arranque del CMS
• Autoprueba al
arrancar
• El operator debe
verificar que los
módulos operan
correctamente
– destellan los
indicadores de
alerta
– ventanilla de
visualización
digital
– suena la alarma de
acción

CET
En la máquina
• Arranque y parada
– Repasar lista de procedimientos
– Demostración alrededor de la máquina
– Práctica con ayudante
• Operación general con la topadora

CET
Lista de
procedimientos
Start-up & Shut-down Procedures
Inspector____________________ Evaluator____________________
Was procedure step completed properly?  Evaluator Comments
Starting the machine…
Turn the battery disconnect switch to ON.
Engage the parking brake.
Adjust seat, Fasten seat belt.
Make sure all implements are grounded.
Move transmission control lever into neutral.
Move the attachment control levers into HOLD.
Make sure all personnel are clear of machine.
Set the throttle control to LOW IDLE.
Turn the key start switch to ON
Perform start-up test on EMS or CMS
Turn the key start switch to START. Crank engine.
Machine warm-up…
Allow machine to warm-up for 5 minutes at low idle.
Engage and disengage attachment controls to help
speed warm-up of hydraulic components.
Cycle all controls to allow warm oil to circulate
through all cylinders and lines.
Check gauges and action lights frequently.
If the machine has an EMS, perform second part of
start-up test.
Moving the machine…
Make sure area is clear.
Raise all lowered implements.
Depress brake pedal.
Release parking brake.
Move transmission control to desired direction.
Release brake pedal and check for proper operation.
Machine shutdown…
Park machine on smooth, level area.
Set the parking brake.
Lower all hydraulic implements.
Move throttle control to LOW IDLE and run 5 minutes.
Turn key start switch to OFF and remove key.
Turn the battery disconnect switch to OFF.
Dismount machine using 3-point contact.
Conduct post-operation walkaround inspection.

CET
Sesión en la máquina
• Practicar procedimientos de arranque y
parada
• Practicar operaciones de explanación en
tres topadoras diferentes
– Dirección de diferencial
– Control con la punta de los dedos
– Control hidrostático

CET
Verificación
¿Qué máquinas tienen un tablero monitor
similar a éste?
A. D9R - D11R
B. D5M - D7R
C. D3C - D5C
D. Ninguna de las
anteriores
1

CET
Verificación
Al subir a una máquina o bajar de ella,
siempre se deben usar __________.
A. 2 puntos de contacto
B. 3 puntos de contacto
C. 4 puntos de contacto
D. Una escalera
2

CET
Verificación
¿Cuál es la razón más importante por la que
se debe usar el freno de estacionamiento en
una máquina con dirección de diferencial
antes de bajarse de ella?
A. No se puede trabar la palanca de control
sin aplicar el freno de estacionamiento.
B. Impedir que roben la máquina.
C. Las cadenas se pueden mover aunque la
máquina esté en neutral.
3

CET
Verificación
¿Cuándo se debe hacer una inspección de
seguridad y mantenimiento alrededor de la
máquina?
A. Una vez por semana
B. Una vez por día
C. Dos veces por día
D. Cada vez que se arranca y apaga la
máquina.
4

CET
¿Cuál de estos símbolos representa la
temperatura del aceite de la transmisión?
A. B.
C. D. Todos significan
lo mismo.
Verificación
5

CET
A. Flujo del refrigerante
B. Presión del refrigerante
C. Temperatura del refrigerante
D. Filtro de admisión de aire
Verificación
6

CET
A. Presión de aceite del motor
B. Filtro de aceite
de la transmisión
C. Comprobar el motor
D. Comprobar los frenos
Verificación
7

CET
¿Qué debe hacer si ve
esta advertencia?
A. Hacer inspeccionar
la máquina
B. Cambiar su forma
de operar
C. Parar de inmediato
y apagar la máquina
Verificación
8

CET
Verificación
¿Qué hace la característica de Autoshift?
A. Automáticamente hace cambios ascendentes y
descendentes según carga y marcha de avance.
B. Automáticamente hace cambio descendente
cuando detecta carga significativa.
C. Permite preseleccionar marcha de AVANCE o
RETROCESO para cambios direccionales.
D. Todas las anteriores.
9

CET
Verificación
¿Qué le permite hacer al operador el control de
doble inclinación?
A. Ajustar manualmente el ángulo de la hoja
para una aplicación en particular.
B. Seleccionar hidráulicamente el mejor ángulo
para cada porción del ciclo de explanación.
C. Aumentar la fuerza de desprendimiento en la
esquina de la hoja en aplicaciones difíciles.
D. Ninguna de las anteriores.
10

CET
Final del día 1

CET
Tipos de hojas
• Recta (S)
• Universal (U)
• Semiuniversal (SU)
• Inclinación y orientación
• hidráulicas (PAT)
• Inclinación y orientación
• hidráulicas variables (VPAT)
• Orientable (A)
• Balderson amortiguada (C)

CET
Hoja recta (S)
• Penetración agresiva
• Alta potencia/cm de
cuchilla
• Alta potencia/metro
cúbico en banco
p/materiales pesados

CET
Hoja Universal (U)
• Es la mejor para
materiales ligeros,
fáciles de cortar
• Mueve cargas
grandes distancias
largas

CET
Hoja Semiuniversal (SU)
• Combina lo mejor
de las hojas S y U
• Las “alas” le dan
mejor retención de
la carga
• Versátil en muchos
materiales

CET
Inclinación y orientación
hidráulica variables (cuchilla)
• VPAT
• Extremadamente
versátil en muchas
aplicaciones
• Mejor penetración,
nivelación de acabado y
productividad

CET

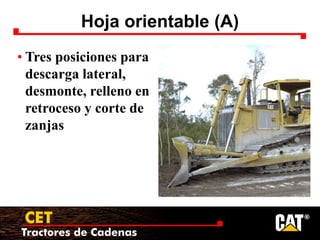

Hoja orientable (A)
• Tres posiciones para
descarga lateral,
desmonte, relleno en
retroceso y corte de
zanjas

CET
Hoja amortiguada (C)
• Tiene resorte para
empujar sobre la
marcha
• Angosta, para buen
desempeño en cortes
estrechos
• No es para trabajo de
producción

CET
Aplicaciones y técnicas de operación

CET
Aplicaciones de tractores de cadenas
• Explanación o trabajo con la hoja
– General, empuje en zanja, relleno en
retroceso, corte de taludes, etc.
• Desgarramiento
• Desmonte de terreno
• Empuje en carga
• Malacate y barra de tiro

CET
Aplicaciones en explanación
• General, en línea recta
• Empuje en zanja
• Relleno en retroceso
• Operación en taludes
• Manejo de materiales
• Otras aplicaciones especiales

CET
Explanación general

CET
Consejos para configurar
• Usar la hoja y las cadenas
apropiadas para el trabajo
• Usar contrapeso si no tiene
desgarrador
• Usar el ángulo apropiado al
trabajo y material
• Doble inclinación aumenta
la producción 7-10%

CET
Consejos para la operación
• Mantener corte horizontal
• Evitar sobrecargar el motor
• Evitar patinaje o giro en
falso de las cadenas
• Elegir la mejor marcha para
la carga
• Usar cilindros de inclinación
para conducir bajo carga

CET
Técnicas de explanación

CET
Consejos para la operación
¿Qué técnica de operación casi
siempre le puede aumentar
significativamente la
producción en explanación?
? ? ?

CET
Deslizamiento vs. arrollamiento

CET
Empuje en zanja
• Atrapa el
material para
cargas más
grandes
• ¡Use esta técnica
cada vez que
pueda!

CET
Consejos para empuje en zanja
• Zanja no más honda que la hoja
• Trabajar desde el punto de
descarga hacia atrás - en bajada
• Dejar una berma entre zanjas
• Los tractores grandes cargan y
empujan en primera marcha
• Explanación contigua para
eliminar berma central

CET
Empuje en zanja

CET

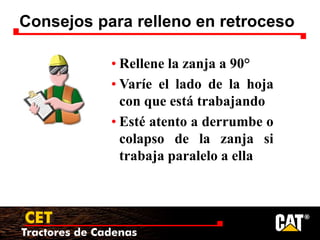

Consejos para relleno en retroceso
• Rellene la zanja a 90°
• Varíe el lado de la hoja
con que está trabajando
• Esté atento a derrumbe o
colapso de la zanja si
trabaja paralelo a ella

CET
Consejos para nivelación de acabado
• Patrón de trabajo
organizado
• Usar ancho de ½ hoja
• Trabajar en ángulo
(ayuda a encontrar los
puntos bajos)
• Usar la primera marcha
• ¡Manténgase alerta!

CET
Consejos para trabajar en taludes
• Usar marchas más bajas
• Trabajar pendiente arriba y
pendiente abajo de ser posible
• Mantener bajos los accesorios
• Ver en el manual de Operación
y Mantenimiento los ajustes de
llenado de aceite para
pendientes de más de 47%, 25°
o 2/1.

CET
Operación con doble inclinación
• El ángulo de la hoja se puede optimizar
para cada porción del ciclo de explanación

CET
Consejos para la doble inclinación
Excavar Acarrear Descargar

CET
Operación con doble inclinación

CET
Otras aplicaciones en explanación
• Corte de zanjas
• Topar y acarrear
• Carbón
• Rellenos sanitarios

CET
Consejos para aumentar la eficiencia
• Equipe la máquina para el trabajo
• Dé servicio y abastezca la máquina de
combustible entre turnos
• Siga las instrucciones de operación
• Deslice la carga en la hoja, no la arrolle
• Haga una inspección diaria - mantenga
la máquina limpia y en buen estado
• Use, no abuse, su tractor

CET
Aplicaciones con desgarrador

CET

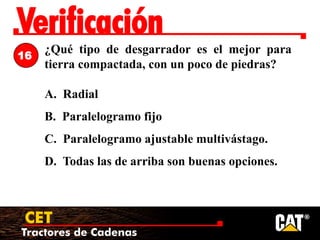

Tipos de desgarrador
• Radial
• Paralelogramo fijo
• Paralelogramo
ajustable

CET

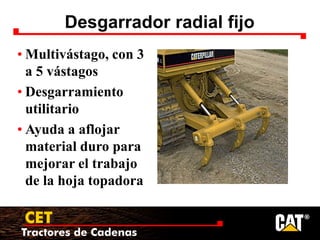

Desgarrador radial fijo
• Multivástago, con 3
a 5 vástagos
• Desgarramiento
utilitario
• Ayuda a aflojar
material duro para
mejorar el trabajo
de la hoja topadora

CET
Paralelogramo fijo
• Angulo del diente constante a todas las
profundidades de desgarramiento

CET
Paralelogramo ajustable
• Angulo de la punta
ajustable
hidráulicamente para
mayor penetración y
producción
• También disponible
como multivástago
• Extractor hidráulico
de pasador optativo

CET
Consejos para desgarrar
• Desgarrar en primera - 1-1½
mph a 2/3 acelerador
• Desgarrar lo más
profundamente posible sin
patinaje excesivo de las cadenas
• Decelerar para impedir patinaje
de las cadenas
• Usar el ajuste de altura del
vástago apropiado

CET

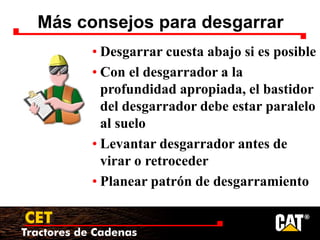

Más consejos para desgarrar
• Desgarrar cuesta abajo si es posible
• Con el desgarrador a la
profundidad apropiada, el bastidor
del desgarrador debe estar paralelo
al suelo
• Levantar desgarrador antes de
virar o retroceder
• Planear patrón de desgarramiento

CET
Técnicas de operación con desgarrador

CET
Desmonte de terreno
• Desmonte
inicial
• Remoción de
tocones y
maleza

CET
Consejos para desmonte
• Tener sumo cuidado al
trabajar con árboles y maleza
• Equipar los tractores con
guardas y rejillas apropiadas
• Cortar las raíces de los árboles
antes de talarlos
• Estar atento a ramas muertas
y colgantes

CET
Más consejos para desmonte
¡¡Tenga cuidado!!

CET
Carga de traíllas por empuje

CET
Configurar para empujar
• Usar hoja amortiguada y bloque de empuje
de ser posible

CET
Consejos p/carga por empuje
• Usar patrón de trabajo
organizado
• Empujar en línea recta
• Sin hoja amortiguada: hacer
contacto con el bloque de empuje
con parte inferior de la
hoja…deslizar hoja hacia abajo
para reducir el impacto
• ¡No se debe golpear duro!

CET
Más consejos para empujar
• El tractor controla el corte
• Empujar cuesta abajo cuando
sea posible
• Empujar hacia el relleno cuando
sea posible
• Usar la marcha que corresponda
a la velocidad de la traílla
• Evite la 3a. en retroceso

CET
Técnicas de carga con empuje

CET
Trabajo con malacate

CET

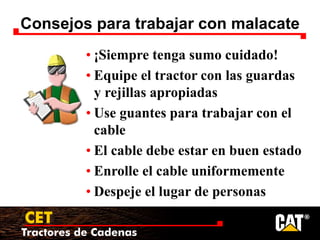

Consejos para trabajar con malacate
• ¡Siempre tenga sumo cuidado!
• Equipe el tractor con las guardas
y rejillas apropiadas
• Use guantes para trabajar con el
cable
• El cable debe estar en buen estado
• Enrolle el cable uniformemente
• Despeje el lugar de personas

CET
Operación con la barra de tiro
• Tenga sumo cuidado al retroceder.
• Asegúrese siempre de que esté conectado
el retén del pasador.
• No permita a nadie entre la barra de tiro
y el implemento que está enganchando.
• Recuerde que el tractor se comporta de
manera diferente al remolcar un
implemento - especialmente en laderas.

CET

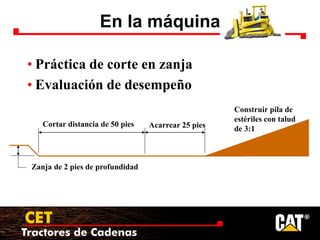

En la máquina
• Práctica de corte en zanja
• Evaluación de desempeño
Cortar distancia de 50 pies
Construir pila de
estériles con talud
de 3:1
Acarrear 25 pies
Zanja de 2 pies de profundidad

CET
Final del día 2

CET
Verificación
¿Qué tipo de hoja se debe usar para material
suelto que se debe empujar una distancia larga?
A. Recta
B. Semiuniversal
C. VPAT
D. Universal
11

CET

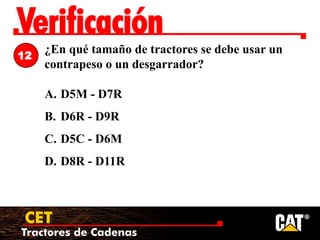

Verificación
¿En qué tamaño de tractores se debe usar un
contrapeso o un desgarrador?
A. D5M - D7R
B. D6R - D9R
C. D5C - D6M
D. D8R - D11R
12

CET
Verificación
¿Cuál es la pendiente
máxima, en grados, en
que puede trabajar un
Tractor D6RXL?
A. 15°
B. 25 °
C. 37 °
D. 45 °
13

CET
Verificación
¿A qué profundidad debe cortar la zanja al
hacer empuje en zanja?
A. 1/2 altura de la hoja
B. 3/4 altura de la hoja
C. Altura completa de la hoja
D. El doble de la altura de la hoja
14

CET
Verificación
¿Cuál es la mejor forma de eliminar la berma central
al hacer empuje en zanja?
A. A horcajadas, empujando de atrás para adelante.
B. A horcajadas, empujando de adelante hacia atrás.
C. Usar el lado izquierdo de la hoja y la carga sobre
la esquina.
D. Trabajar desde atrás, empujando en zanjas ya
cortadas.
15

CET
Verificación
¿Qué tipo de desgarrador es el mejor para
tierra compactada, con un poco de piedras?
A. Radial
B. Paralelogramo fijo
C. Paralelogramo ajustable multivástago.
D. Todas las de arriba son buenas opciones.
16

CET
Verificación
¿A qué profundidad se debe desgarrar para
preparar un sitio de carga para las traíllas?
A. Lo más profundamente posible
B. Sólo a la profundidad que cortan las traíllas
C. Apenas a profundidad suficiente para poder
desgarrar en 2a.
D. A 6-8 pulgadas más que el corte de las traíllas
17

CET

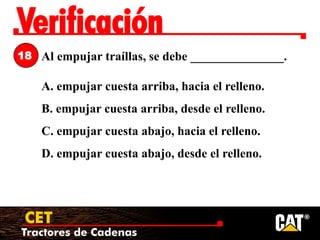

Verificación
Al empujar traíllas, se debe _______________.
A. empujar cuesta arriba, hacia el relleno.
B. empujar cuesta arriba, desde el relleno.
C. empujar cuesta abajo, hacia el relleno.
D. empujar cuesta abajo, desde el relleno.
18

CET
Verificación
¿Cuándo se debe usar la 3a. en retroceso?
A. Todo el tiempo
B. Sólo en emergencias
C. Al retroceder bajando cuestas empinadas
D. Nunca
19

CET
Verificación
¿Quién tiene el mayor control sobre el
desgaste del tren de rodaje?
A. El mecánico
B. El capataz
C. El Distribuidor Cat
D. Usted, el operador
20

CET
Verificación
¿Qué sentido de desplazamiento es el mejor al
trabajar en laderas?
A. Lateralmente sobre la ladera
B. En ángulo de 45° sobre la ladera
C. Verticalmente hacia arriba y hacia abajo
en la ladera
D. No tiene importancia
21

CET

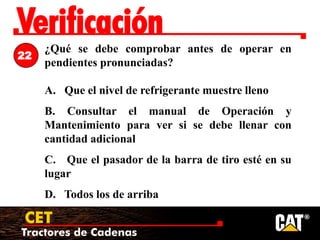

Verificación
¿Qué se debe comprobar antes de operar en
pendientes pronunciadas?
A. Que el nivel de refrigerante muestre lleno
B. Consultar el manual de Operación y
Mantenimiento para ver si se debe llenar con
cantidad adicional
C. Que el pasador de la barra de tiro esté en su
lugar
D. Todos los de arriba
22

CET
Verificación
Si tiene que desplazarse 1/2 milla para llegar
al camión y hay mucho polvo, ¿qué marcha
debe usar?
A. 3a. de avance
B. 2a. de retroceso
C. 1a. de avance
D. 3a. de retroceso
23

CET
Verificación
¿Quién debe controlar una operación de carga
por empuje?
A. El operador de la traílla
B. El operador del tractor empujador
C. El obrero
D. Estos trabajos se hacen sin problemas -no
es necesario que nadie tenga que estar “a
cargo”.
24

CET

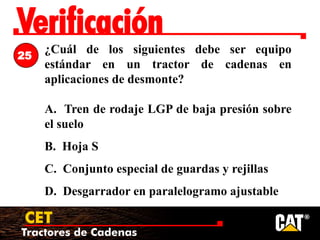

Verificación
¿Cuál de los siguientes debe ser equipo
estándar en un tractor de cadenas en
aplicaciones de desmonte?
A. Tren de rodaje LGP de baja presión sobre
el suelo
B. Hoja S
C. Conjunto especial de guardas y rejillas
D. Desgarrador en paralelogramo ajustable
25

tractores.ppt

Más contenido relacionado

La actualidad más candente (20)

Similar a tractores.ppt (20)

Último (20)

tractores.ppt
