Tutorial de UML
Introducción:

El Lenguaje de Modelamiento Unificado (UML - Unified Modeling Language) es un
lenguaje gráfico para visualizar, especificar y documentar cada una de las partes
que comprende el desarrollo de software. UML entrega una forma de modelar cosas
conceptuales como lo son procesos de negocio y funciones de sistema, además de
cosas concretas como lo son escribir clases en un lenguaje determinado, esquemas
de base de datos y componentes de software reusables.

Objetivos:

Entregar un material de apoyo que le permita al lector poder definir diagramas
propios como también poder entender el modelamiento de diagramas ya
existentes.

Audiencia:

El presente documento esta orientado a alumnos que ya poseen ciertos conceptos
de OOP (o están haciendo un curso) y a su vez conocen algún lenguaje Orientado a
Objetos (ejemplo: C++ o Java), por lo tanto no es un curso en si, sino más bien un
material de apoyo al estudiante.

Contenidos:

El documento contempla el estudio de tres diagramas:

• Modelamiento de Clases
• Casos de Uso
• Diagrama de Interacción

A su vez el estudio de un problema completo que los involucra (El Hotel), utilizando
como herramienta case Rational Rose

Modelo de Clases
Introducción

Un diagrama de clases sirve para visualizar las relaciones entre las clases que
involucran el sistema, las cuales pueden ser asociativas, de herencia, de uso y de
contenimiento.
Un diagrama de clases esta compuesto por los siguientes elementos:
• Clase: atributos, métodos y visibilidad.
• Relaciones: Herencia, Composición, Agregación, Asociación y Uso.

Elementos
• Clase
Es la unidad básica que encapsula toda la información de un Objeto (un
objeto es una instancia de una clase). A través de ella podemos modelar el
entorno en estudio (una Casa, un Auto, una Cuenta Corriente, etc.).
En UML, una clase es representada por un rectángulo que posee tres
divisiones:

En donde:
o Superior: Contiene el nombre de la Clase
o Intermedio: Contiene los atributos (o variables de instancia) que
caracterizan a la Clase (pueden ser private, protected o public).
o Inferior: Contiene los métodos u operaciones, los cuales son la
forma como interactúa el objeto con su entorno (dependiendo de la
visibilidad: private, protected o public).
Ejemplo:
Una Cuenta Corriente que posee como característica:
o Balance
Puede realizar las operaciones de:
o Depositar
o Girar
o y Balance
El diseño asociado es:

Atributos y Métodos:
o Atributos:
Los atributos o características de una Clase pueden ser de tres tipos,
los que definen el grado de comunicación y visibilidad de ellos con el
entorno, estos son:

public (+, ): Indica que el atributo será visible tanto
dentro como fuera de la clase, es decir, es accesible desde
todos lados.

private (-, ): Indica que el atributo sólo será accesible
desde dentro de la clase (sólo sus métodos lo pueden
accesar).

protected (#, ): Indica que el atributo no será accesible
desde fuera de la clase, pero si podrá ser accesado por
métodos de la clase además de las subclases que se deriven
(ver herencia).
o Métodos:
Los métodos u operaciones de una clase son la forma en como ésta
interactúa con su entorno, éstos pueden tener las características:

public (+, ): Indica que el método será visible tanto dentro
como fuera de la clase, es decir, es accesible desde todos
lados.

private (-, ): Indica que el método sólo será accesible
desde dentro de la clase (sólo otros métodos de la clase lo
pueden accesar).

protected (#, ): Indica que el método no será accesible
desde fuera de la clase, pero si podrá ser accesado por
métodos de la clase además de métodos de las subclases que
se deriven (ver herencia).
• Relaciones entre Clases:
Ahora ya definido el concepto de Clase, es necesario explicar como se
pueden interrelacionar dos o más clases (cada uno con características y
objetivos diferentes).
Antes es necesario explicar el concepto de cardinalidad de relaciones: En
UML, la cardinalidad de las relaciones indica el grado y nivel de dependencia,
se anotan en cada extremo de la relación y éstas pueden ser:
o uno o muchos: 1..* (1..n)
o 0 o muchos: 0..* (0..n)
o número fijo: m (m denota el número).
iv. Herencia (Especialización/Generalización):
Indica que una subclase hereda los métodos y atributos especificados
por una Super Clase, por ende la Subclase además de poseer sus
propios métodos y atributos, poseerá las características y atributos
visibles de la Super Clase (public y protected), ejemplo:

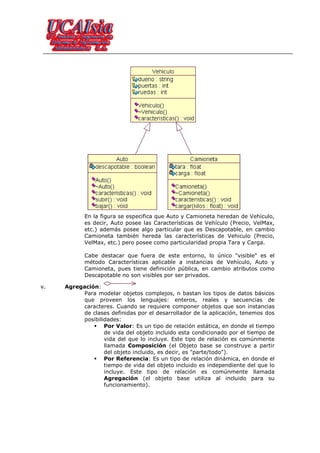

En la figura se especifica que Auto y Camioneta heredan de Vehículo,
es decir, Auto posee las Características de Vehículo (Precio, VelMax,
etc.) además posee algo particular que es Descapotable, en cambio
Camioneta también hereda las características de Vehiculo (Precio,
VelMax, etc.) pero posee como particularidad propia Tara y Carga.

Cabe destacar que fuera de este entorno, lo único "visible" es el
método Características aplicable a instancias de Vehículo, Auto y
Camioneta, pues tiene definición pública, en cambio atributos como
Descapotable no son visibles por ser privados.

v. Agregación:
Para modelar objetos complejos, n bastan los tipos de datos básicos
que proveen los lenguajes: enteros, reales y secuencias de
caracteres. Cuando se requiere componer objetos que son instancias
de clases definidas por el desarrollador de la aplicación, tenemos dos
posibilidades:
Por Valor: Es un tipo de relación estática, en donde el tiempo
de vida del objeto incluido esta condicionado por el tiempo de
vida del que lo incluye. Este tipo de relación es comúnmente
llamada Composición (el Objeto base se construye a partir
del objeto incluido, es decir, es "parte/todo").
Por Referencia: Es un tipo de relación dinámica, en donde el
tiempo de vida del objeto incluido es independiente del que lo
incluye. Este tipo de relación es comúnmente llamada
Agregación (el objeto base utiliza al incluido para su
funcionamiento).

Un Ejemplo es el siguiente:

En donde se destaca que:
Un Almacén posee Clientes y Cuentas (los rombos van en el
objeto que posee las referencias).
Cuando se destruye el Objeto Almacén también son destruidos
los objetos Cuenta asociados, en cambio no son afectados los
objetos Cliente asociados.
La composición (por Valor) se destaca por un rombo relleno.
La agregación (por Referencia) se destaca por un rombo
transparente.
La flecha en este tipo de relación indica la navegabilidad del objeto
referenciado. Cuando no existe este tipo de particularidad la flecha se
elimina.

vi. Asociación:
La relación entre clases conocida como Asociación, permite asociar
objetos que colaboran entre si. Cabe destacar que no es una relación
fuerte, es decir, el tiempo de vida de un objeto no depende del otro.
Ejemplo:

Un cliente puede tener asociadas muchas Ordenes de Compra, en
cambio una orden de compra solo puede tener asociado un cliente.
vii. Dependencia o Instanciación (uso):
Representa un tipo de relación muy particular, en la que una clase es
instanciada (su instanciación es dependiente de otro objeto/clase).
Se denota por una flecha punteada.
El uso más particular de este tipo de relación es para denotar la
dependencia que tiene una clase de otra, como por ejemplo una
aplicación grafica que instancia una ventana (la creación del Objeto
Ventana esta condicionado a la instanciación proveniente desde el
objeto Aplicación):

Cabe destacar que el objeto creado (en este caso la Ventana gráfica)
no se almacena dentro del objeto que lo crea (en este caso la
Aplicación).

• Casos Particulares:
o Clase Abstracta:

Una clase abstracta se denota con el nombre de la clase y de los
métodos con letra "itálica". Esto indica que la clase definida no puede
ser instanciada pues posee métodos abstractos (aún no han sido
definidos, es decir, sin implementación). La única forma de utilizarla
es definiendo subclases, que implementan los métodos abstractos
definidos.
o Clase parametrizada:

Una clase parametrizada se denota con un subcuadro en el extremo
superior de la clase, en donde se especifican los parámetros que
deben ser pasados a la clase para que esta pueda ser instanciada. El
ejemplo más típico es el caso de un Diccionario en donde una llave o
palabra tiene asociado un significado, pero en este caso las llaves y
elementos pueden ser genéricos. La genericidad puede venir dada de
un Témplate (como en el caso de C++) o bien de alguna estructura
predefinida (especialización a través de clases).
En el ejemplo no se especificaron los atributos del Diccionario, pues
ellos dependerán exclusivamente de la implementación que se le
quiera dar.
Ejemplo:
Supongamos que tenemos un el caso del Diccionario implementado mediante un
árbol binario, en donde cada nodo posee:
• key: Variable por la cual se realiza la búsqueda, puede ser genérica.
• ítem: Contenido a almacenar en el diccionario asociado a "key", cuyo tipo
también puede ser genérico.
Para este caso particular hemos definido un Diccionario para almacenar String y
Personas, las cuales pueden funcionar como llaves o como ítem, solo se mostrarán
las relaciones para la implementación del Diccionario:

Casos de Uso (Use Case)
Introducción
El diagrama de casos de uso representa la forma en como un Cliente (Actor) opera
con el sistema en desarrollo, además de la forma, tipo y orden en como los
elementos interactúan (operaciones o casos de uso).
Un diagrama de casos de uso consta de los siguientes elementos:
• Actor.
• Casos de Uso.
• Relaciones de Uso, Herencia y Comunicación.

Elementos
• Actor:

Una definición previa, es que un Actor es un rol que un usuario juega con
respecto al sistema. Es importante destacar el uso de la palabra rol, pues
con esto se especifica que un Actor no necesariamente representa a una
persona en particular, sino más bien la labor que realiza frente al sistema.
Como ejemplo a la definición anterior, tenemos el caso de un sistema de
ventas en que el rol de Vendedor con respecto al sistema puede ser
realizado por un Vendedor o bien por el Jefe de Local.
• Caso de Uso:

Es una operación/tarea específica que se realiza tras una orden de algún
agente externo, sea desde una petición de un actor o bien desde la
invocación desde otro caso de uso.
• Relaciones:

o Asociación
Es el tipo de relación más básica que indica la invocación desde un
actor o caso de uso a otra operación (caso de uso). Dicha relación se
denota con una flecha simple.
o Dependencia o Instanciación
Es una forma muy particular de relación entre clases, en la cual una
clase depende de otra, es decir, se instancia (se crea). Dicha relación
se denota con una flecha punteada.
o Generalización
Este tipo de relación es uno de los más utilizados, cumple una doble
función dependiendo de su estereotipo, que puede ser de Uso
(<<uses>>) o de Herencia (<<extends>>).
Este tipo de relación esta orientado exclusivamente para casos de
uso (y no para actores).
extends: Se recomienda utilizar cuando un caso de uso es similar a
otro (características).

uses: Se recomienda utilizar cuando se tiene un conjunto de
características que son similares en más de un caso de uso y no se
desea mantener copiada la descripción de la característica.
De lo anterior cabe mencionar que tiene el mismo paradigma en
diseño y modelamiento de clases, en donde esta la duda clásica de
usar o heredar.
Ejemplo:

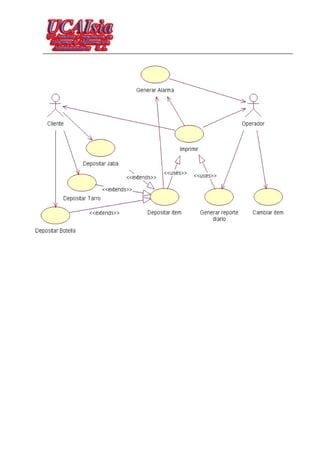

Como ejemplo esta el caso de una Máquina Recicladora:
Sistema que controla una máquina de reciclamiento de botellas, tarros y jabas. El
sistema debe controlar y/o aceptar:
• Registrar el número de ítems ingresados.
• Imprimir un recibo cuando el usuario lo solicita:
a. Describe lo depositado
b. El valor de cada ítem
c. Total
• El usuario/cliente presiona el botón de comienzo
• Existe un operador que desea saber lo siguiente:
a. Cuantos ítems han sido retornados en el día.
b. Al final de cada día el operador solicita un resumen de todo lo
depositado en el día.
• El operador debe además poder cambiar:
a. Información asociada a ítems.
b. Dar una alarma en el caso de que:
i. Ítem se atora.
ii. No hay más papel.
Como una primera aproximación identificamos a los actores que interactúan con el
sistema:

Luego, tenemos que un Cliente puede Depositar Ítems y un Operador puede
cambiar la información de un Ítem o bien puede Imprimir un informe:

Además podemos notar que un ítem puede ser una Botella, un Tarro o una Jaba.

Otro aspecto es la impresión de comprobantes, que puede ser realizada después de
depositar algún ítem por un cliente o bien puede ser realizada a petición de un
operador.

Entonces, el diseño completo del diagrama Use Case es:

Diagrama de Interacción
Introducción
El diagrama de interacción, representa la forma en como un Cliente (Actor) u
Objetos (Clases) se comunican entre si en petición a un evento. Esto implica
recorrer toda la secuencia de llamadas, de donde se obtienen las responsabilidades
claramente.
Dicho diagrama puede ser obtenido de dos partes, desde el Diagrama Estático de
Clases o el de Casos de Uso (son diferentes).
Los componentes de un diagrama de interacción son:
• Un Objeto o Actor.
• Mensaje de un objeto a otro objeto.
• Mensaje de un objeto a si mismo.

Elementos
• Objeto/Actor:

El rectángulo representa una instancia de un Objeto en particular, y la línea
punteada representa las llamadas a métodos del objeto.
• Mensaje a Otro Objeto:

Se representa por una flecha entre un objeto y otro, representa la llamada
de un método (operación) de un objeto en particular.
• Mensaje al Mismo Objeto:

No solo llamadas a métodos de objetos externos pueden realizarse, también
es posible visualizar llamadas a métodos desde el mismo objeto en estudio.

Ejemplo
En el presente ejemplo, tenemos el diagrama de interacción proveniente del
siguiente modelo estático:

Aquí se representa una aplicación que posee una Ventana gráfica, y ésta a su vez
posee internamente un botón.
Entonces el diagrama de interacción para dicho modelo es:

En donde se hacen notar las sucesivas llamadas a Draw() (entre objetos) y la
llamada a Paint() por el objeto Botón.

Ejemplo - Tutorial UML "Hotel"
El dueño de un hotel le pide a usted desarrollar un programa para consultar sobre
las piezas disponibles y reservar piezas de su hotel.
El hotel posee tres tipos de piezas: simple, doble y matrimonial, y dos tipos de
clientes: habituales y esporádicos. Una reservación almacena datos del cliente, de
la pieza reservada, la fecha de comienzo y el número de días que será ocupada la
pieza.
El recepcionista del hotel debe poder hacer las siguientes operaciones:
• Obtener un listado de las piezas disponible de acuerdo a su tipo
• Preguntar por el precio de una pieza de acuerdo a su tipo
• Preguntar por el descuento ofrecido a los clientes habituales
• Preguntar por el precio total para un cliente dado, especificando su numero
de RUT, tipo de pieza y número de noches.
• Dibujar en pantalla la foto de un pieza de acuerdo a su tipo
• Reservar una pieza especificando el número de la pieza, rut y nombre del
cliente.
• Eliminar una reserva especificando el número de la pieza
El administrador puede usar el programa para:
• Cambiar el precio de una pieza de acuerdo a su tipo
• Cambiar el valor del descuento ofrecido a los clientes habituales
• Calcular las ganancias que tendrán en un mes especificado (considere que
todos los meses tienen treinta días).
El hotel posee información sobre cuales clientes son habituales. Esta estructura
puede manejarla con un diccionario, cuya clave sea el número de RUT y como
significado tenga los datos personales del cliente.
El diseño a desarrollar debe facilitar la extensibilidad de nuevos tipos de pieza o
clientes y a su vez permitir agregar nuevas consultas.

El presente ejemplo contempla los siguientes diagramas:
• Casos de uso
• Diagrama de clases
• Dos diagramas de interacción

Tutorial uml

Más contenido relacionado

La actualidad más candente (20)

Similar a Tutorial uml (20)

Más de Manuel Hormechea (20)

Tutorial uml
