- 1. Integrantes: Amagua Luis Miguel Quezada Dayana Ango Jonathan Rosero Angelo Calva Cristian Salazar Diego Collaguazo Galo Vásconez Roberto Pozo Brayan Villavicencio Erika UNIVERSIDAD CENTRAL DEL ECUADOR FACULTAD DE FILOSOFÍA LETRAS Y CIENCIAS DE LA EDUCACIÓN Carrera de Informática UNIDADES 3 Y 4
- 2. Transmisión analógica: Transmitidas de manera analógica, caracterizada por el continuo cambio de amplitud. Transmisión digital: Transmitida en paquetes discretos, la amplitud no cambia. Formas de transmisión de datos Estándares para la transmisión de información de forma segura Integrantes: Amagua Luje Luis Miguel Villavicencio Naspud Erika Mariela
- 3. Serie: Bit a bit en serie Paralelo: Bit a bit sobre 8 líneas paralelas cables trenzados; cables coaxiales; fibra óptica. Modos de transmisión Medios de transmisión
- 4. La RETD(1970- 80) Interfaz física Interfaz RS-485: Dispositivos conectado a un cable de dos hilos en transmisión de tipo bus Interfaz RS-232C: basado en pulsos positivos y negativos en los cuales los datos son codificados sobre cable multifilar. Sistema TESYS(1980-90) Redes de transmisión propietarias
- 5. ¿QUÉ ES TOKEN RING ? •Token ring es una arquitectura de red desarrollada por IBM en los años 1970 con topología física en anillo y técnica de acceso de paso de testigo, usando un frame de 3 bytes llamado token que viaja alrededor del anillo.
- 6. CARACTERÍSTICAS PRINCIPALES • Utiliza una topología lógica en anillo y física en estrella. • Utiliza cable especial apantallado, o también par trenzado. • Longitud total de la red no superar los 366 metros. • Distancia entre computadora - MAU no mayor que 100 m. • A cada MAU se pueden conectar ocho computadoras.
- 7. FUNCIONES DE MANTENIMIENTO •Estación supervisora:•Monitoriza la red. •Envía periódicamente una trama de control. •Vigila la presencia del testigo: •Vigila la longitud del anillo para que sea mayor o igual que 24 bits •Vigila la presencia de tramas huérfanas -> las retira: Enciende el bit M de la trama al pasar por ella Vigila la presencia de tramas mutiladas -> las retira.
- 8. Estándares IEEE a 10-100 Mbps. ● Cables Ethernet 100BaseTX y 10BaseT. La información que contiene este documento se creó a partir de los dispositivos en un ambiente de laboratorio específico. Todos los dispositivos que se utilizan en este documento se pusieron en funcionamiento con una configuración verificada (predeterminada). Si la red está funcionando, asegúrese de haber comprendido el impacto que puede tener cualquier comando. Componentes: Angelo Rosero Diego Salazar
- 9. Estándares IEEE a 10-100 Mbps. • 10BASE5: coaxial grueso (50Ω), 100nodos/seg, 500m, más longitud con repetidores (máximo 4) • 10BASE2: coaxial delgado (50Ω), 30 nodo/seg, 185m, puede combinarse con el 10BASE5 • 10BASE-T: Par trenzado, punto a punto, alcance 100m (con Fibra 500m) conector RJ45. Diferentes calidades • 10BASE-F: Fibra óptica, un par por enlace, (500m) Estándar a 10Mbps
- 10. Estándares IEEE a 10-100 Mbps. • 100BASETX: 2 Pares trenzados UTP cat.5 o STP. Usa 4B5B y MLT-3 • 100BASEFX: 2 fibras ópticas. Usa 4B5B y NRZI • 100BASET4: 4 pares UTP cat.5 (3 para transmisión). Usa 8B6T y NRZ Estándares a 100Mbps (Fast Ethernet) con 2 enlaces físicos entre los nodos
- 11. Estándares IEEE a 10-100 Mbps. ¿Qué cable se necesita? La tabla que se muestra a continuación ayuda a determinar qué tipo de cable necesita para la configuración
- 12. Tokens • Los tokens tienen una longitud de 3 bytes y están formados por un delimitador de inicio, un bytede controlde accesoy un delimitadorde fin • Este campo también incluye señales que distinguen al byte del resto de la trama al violar el esquemade codificaciónque se usa en otras partesde la trama. FORMATO DE TRAMA TOKEN RING Ango Jonathan Vásconez Roberto

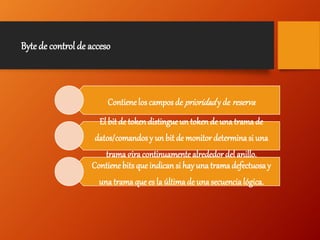

- 13. Bytede control de acceso Contienelos campos de prioridady de reserva El bit de token distingueun token de una tramade datos/comandosy un bit de monitordeterminasi una tramagiracontinuamente alrededor del anillo. Contienebitsque indican si hay una tramadefectuosay unatrama que es la últimade una secuencialógica.
- 14. Tramas de datos/comandos El tamañode las tramasde datos/comandosvaríasegúnel tamañodel campode información. Lastramasde datostransportan informaciónparalosprotocolosde capasuperior; lastramasde instrucciones contieneninformaciónde contr y no poseendatosparalos protocolosde capasuperior. En las tramas de datos/comandos, un bytedecontroldetramasigue al bytede controlde acceso. El bytede controlde tramaindica si latramacontienedatoso informaciónde control.En las tramasde control,estebyte especificael tipode información de control.
- 15. FORMATO DE TRAMA TOKEN
- 16. El Modelo OSI El modelo de interconexión de sistema abierto (OSI) es un conjunto de líneas directivas que describe el proceso que debería darse cuando dos PCs se comunican en una red. El OSI es también un estándar que especifica como el hardware y software de la red deberían ser diseñados COLLAGUAZO & CALVA
- 17. Capas Hay siete capas en el modelo OSI: aplicación, presentación, sesión, transporte, red, enlace de datos y físico
- 18. Capas del Modelo OSI CAPA DE APLICACIÓN: es la responsable de intercambiar información entre los programas que corren en un PC y otros servicios en una red, tales como la base de datos y servicio de impresión CAPA DE PRESENTACION: La capa de presentación convierte la información de un formato a otro CAPA DE SESIÓN: determina como dos dispositivos se comunican, además establece y monitorea las conexiones entre PCs CAPA DETRANSPORTE: corrige los errores de transmisión y se asegura que la información sea entregada de forma confiable. CAPA DE RED: identifica a los PCS en una red y determina como dirigir la transferencia de información
- 19. CAPA DE ENLACE DE INFORMACION: Agrupa a los datos en secciones para prepararlos y transferirlos y transferidos por la red CAPA FISICA: Define como un medio de transmisión, por ejemplo un cable, se conecta a un PC. También especifica como se transfiere la información eléctrica por ese medio
