0580-programmation-mobile-avec-android.pdf

Programmation mobile avec Android
Pierre Nerzic - pierre.nerzic@univ-rennes1.fr
février-mars 2020
Abstract
Il s’agit des transparents du cours mis sous une forme plus facilement imprimable et lisible.
Ces documents ne sont pas totalement libres de droits. Ce sont des supports de cours
mis à votre disposition pour vos études sous la licence Creative Commons Attribution - Pas
d’Utilisation Commerciale - Partage dans les Mêmes Conditions 4.0 International.
Version du 05/06/2020 à 12:15
Table des matières
1 Environnement de développement 17
1.1 Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
1.1.1 Android . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
1.1.2 Qu’est-ce qu’Android ? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
1.1.3 Composants d’Android . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
1.1.4 Programmation d’applications . . . . . . . . . . . . . . . . . . . . . . . . . . 18

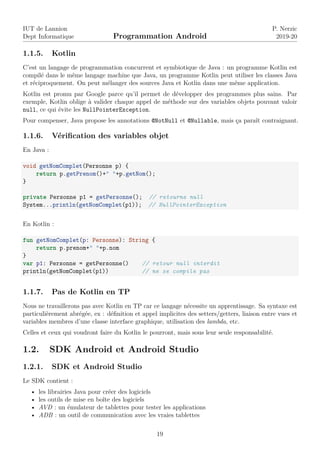

1.1.5 Kotlin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
1.1.6 Vérification des variables objet . . . . . . . . . . . . . . . . . . . . . . . . . . 19
1.1.7 Pas de Kotlin en TP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
1.2 SDK Android et Android Studio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
1.2.1 SDK et Android Studio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
1.2.2 Android Studio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
1.2.3 SDK Manager . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
1.2.4 Choix des éléments du SDK . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
1.2.5 Dossiers du SDK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
1

IUT de Lannion
Dept Informatique Programmation Android
P. Nerzic
2019-20
1.3 Première application . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
1.3.1 Objectif de la semaine 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
1.3.2 Assistant de création d’application . . . . . . . . . . . . . . . . . . . . . . . . 22
1.3.3 Choix de la version . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
1.3.4 Choix de la version . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
1.3.5 Choix du type d’application . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
1.3.6 Points à configurer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
1.3.7 Noms des packages et classes . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
1.3.8 Résultat de l’assistant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
1.3.9 Fenêtre du projet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
1.3.10 Éditeurs spécifiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
1.3.11 Exemple res/values/strings.xml . . . . . . . . . . . . . . . . . . . . . . . 27
1.3.12 Exemple res/layout/main.xml . . . . . . . . . . . . . . . . . . . . . . . . . 27
1.3.13 Source XML sous-jacent . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
1.3.14 Reconstruction du projet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
1.3.15 Gradle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
1.3.16 Structure d’un projet AndroidStudio . . . . . . . . . . . . . . . . . . . . . . 30
1.3.17 Mises à jour . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
1.3.18 Mises à jour (suite) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
1.3.19 Utilisation de bibliothèques . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
1.4 Première exécution . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
1.4.1 Exécution de l’application . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
1.4.2 Assistant de création d’une tablette virtuelle . . . . . . . . . . . . . . . . . . 32
1.4.3 Caractéristiques d’un AVD . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
1.4.4 Lancement d’une application . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
1.4.5 Application sur l’AVD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
1.5 Communication AVD - Android Studio . . . . . . . . . . . . . . . . . . . . . . . . . . 35
1.5.1 Fenêtres Android . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
1.5.2 Fenêtre Logcat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
1.5.3 Filtrage des messages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
1.5.4 Émission d’un message vers LogCat . . . . . . . . . . . . . . . . . . . . . . . 35
1.5.5 Logiciel ADB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
1.5.6 Mode d’emploi de ADB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
1.5.7 Système de fichiers Android . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
2

IUT de Lannion
P. Nerzic
2019-20
1.6 Création d’un paquet installable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
1.6.1 Paquet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
1.6.2 Signature d’une application . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
1.6.3 Création du keystore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
1.6.4 Création d’une clé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
1.6.5 Création du paquet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
1.6.6 Et voilà . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
2 Création d’interfaces utilisateur 40
2.1 Applications et activités . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
2.1.1 Composition d’une application . . . . . . . . . . . . . . . . . . . . . . . . . . 40
2.1.2 Création d’un écran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
2.1.3 Structure d’une interface utilisateur . . . . . . . . . . . . . . . . . . . . . . . 41
2.2 Ressources . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
2.2.1 Identifiant de ressource . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
2.2.2 La classe R . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
2.2.3 Rappel sur la structure d’un fichier XML . . . . . . . . . . . . . . . . . . . . 42
2.2.4 Espaces de nommage dans un fichier XML . . . . . . . . . . . . . . . . . . . 42
2.2.5 Création d’une interface par programme . . . . . . . . . . . . . . . . . . . . . 43
2.2.6 Programme et ressources . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
2.2.7 Ressources de type chaînes . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
2.2.8 Traduction des chaînes (localisation) . . . . . . . . . . . . . . . . . . . . . . . 44
2.2.9 Référencement des ressources texte . . . . . . . . . . . . . . . . . . . . . . . 44
2.2.10 Identifiants et vues . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
2.2.11 @id/nom ou @+id/nom ? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
2.2.12 Images : R.drawable.nom . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
2.2.13 Tableau de chaînes : R.array.nom . . . . . . . . . . . . . . . . . . . . . . . . 46
2.2.14 Autres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
2.3 Mise en page . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
2.3.1 Structure d’une interface Android . . . . . . . . . . . . . . . . . . . . . . . . 46
2.3.2 Arbre des vues . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
2.3.3 Représentation en XML . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
2.3.4 Paramètres de positionnement . . . . . . . . . . . . . . . . . . . . . . . . . . 47
2.3.5 Paramètres généraux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
3

IUT de Lannion
P. Nerzic
2019-20
2.3.6 Autres paramètres géométriques . . . . . . . . . . . . . . . . . . . . . . . . . 48
2.3.7 Marges et remplissage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
2.3.8 Groupe de vues LinearLayout . . . . . . . . . . . . . . . . . . . . . . . . . . 48
2.3.9 Pondération des tailles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
2.3.10 Exemple de poids différents . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
2.3.11 Groupe de vues TableLayout . . . . . . . . . . . . . . . . . . . . . . . . . . 50
2.3.12 Largeur des colonnes d’un TableLayout . . . . . . . . . . . . . . . . . . . . . 50
2.3.13 Groupe de vues RelativeLayout . . . . . . . . . . . . . . . . . . . . . . . . 50
2.3.14 Utilisation d’un RelativeLayout . . . . . . . . . . . . . . . . . . . . . . . . 51
2.3.15 Autres groupements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
2.4 Composants d’interface . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
2.4.1 Vues . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
2.4.2 TextView . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
2.4.3 Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
2.4.4 Bascules . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
2.4.5 EditText . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
2.4.6 Autres vues . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
2.4.7 C’est tout . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
3 Vie d’une application 54
3.1 Applications et activités . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
3.1.1 Composition d’une application . . . . . . . . . . . . . . . . . . . . . . . . . . 54
3.1.2 Déclaration d’une application . . . . . . . . . . . . . . . . . . . . . . . . . . 54
3.1.3 Démarrage d’une application . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
3.1.4 Démarrage d’une activité et Intents . . . . . . . . . . . . . . . . . . . . . . 55
3.1.5 Lancement d’une activité par programme . . . . . . . . . . . . . . . . . . . . 55
3.1.6 Lancement d’une application Android . . . . . . . . . . . . . . . . . . . . . . 55
3.1.7 Lancement d’une activité d’une autre application . . . . . . . . . . . . . . . . 56
3.1.8 Autorisations d’une application . . . . . . . . . . . . . . . . . . . . . . . . . 56
3.1.9 Sécurité des applications (pour info) . . . . . . . . . . . . . . . . . . . . . . . 56
3.2 Applications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
3.2.1 Fonctionnement d’une application . . . . . . . . . . . . . . . . . . . . . . . . 57
3.2.2 Navigation entre activités . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
3.2.3 Lancement avec ou sans retour . . . . . . . . . . . . . . . . . . . . . . . . . . 57
4

IUT de Lannion
P. Nerzic
2019-20
3.2.4 Lancement avec attente de résultat . . . . . . . . . . . . . . . . . . . . . . . 57
3.2.5 Terminaison d’une activité . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
3.2.6 Méthode onActivityResult . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
3.2.7 Transport d’informations dans un Intent . . . . . . . . . . . . . . . . . . . . 60
3.2.8 Extraction d’informations d’un Intent . . . . . . . . . . . . . . . . . . . . . 60
3.2.9 Contexte d’application . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
3.2.10 Définition d’un contexte d’application . . . . . . . . . . . . . . . . . . . . . . 60
3.2.11 Définition d’un contexte d’application, fin . . . . . . . . . . . . . . . . . . . . 61
3.3 Activités . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
3.3.1 Présentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
3.3.2 Cycle de vie d’une activité . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
3.3.3 Événements de changement d’état . . . . . . . . . . . . . . . . . . . . . . . . 62
3.3.4 Squelette d’activité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
3.3.5 Terminaison d’une activité . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
3.3.6 Pause d’une activité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
3.3.7 Arrêt d’une activité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
3.3.8 Enregistrement de valeurs d’une exécution à l’autre . . . . . . . . . . . . . . 64
3.3.9 Restaurer l’état au lancement . . . . . . . . . . . . . . . . . . . . . . . . . . 64
3.4 Vues et activités . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
3.4.1 Obtention des vues . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
3.4.2 Propriétés des vues . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
3.4.3 Actions de l’utilisateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
3.4.4 Définition d’un écouteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
3.4.5 Écouteur privé anonyme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
3.4.6 Écouteur privé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
3.4.7 L’activité elle-même en tant qu’écouteur . . . . . . . . . . . . . . . . . . . . 67
3.4.8 Distinction des émetteurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
3.4.9 Événements des vues courantes . . . . . . . . . . . . . . . . . . . . . . . . . . 67
3.4.10 C’est fini pour aujourd’hui . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
4 Application liste 68
4.1 Présentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
4.1.1 Principe général . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
4.1.2 Schéma global . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
5

IUT de Lannion
P. Nerzic
2019-20
4.1.3 Une classe pour représenter les items . . . . . . . . . . . . . . . . . . . . . . 69
4.1.4 Données initiales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
4.1.5 Copie dans un ArrayList . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
4.1.6 Rappels sur le container ArrayList<type> . . . . . . . . . . . . . . . . . . . 70
4.1.7 Données initiales dans les ressources . . . . . . . . . . . . . . . . . . . . . . . 71
4.1.8 Remarques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
4.2 Affichage de la liste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
4.2.1 Activité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
4.2.2 Mise en œuvre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
4.2.3 Layout de l’activité pour afficher une liste . . . . . . . . . . . . . . . . . . . . 72
4.2.4 Mise en place du layout d’activité . . . . . . . . . . . . . . . . . . . . . . . . 72
4.3 Adaptateurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
4.3.1 Relations entre la vue et les données . . . . . . . . . . . . . . . . . . . . . . . 73
4.3.2 Rôle d’un adaptateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
4.3.3 Adaptateurs prédéfinis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
4.3.4 ArrayAdapter<Type> pour les listes . . . . . . . . . . . . . . . . . . . . . . . 74
4.3.5 Exemple d’emploi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
4.3.6 Affichage avec une ListActivity . . . . . . . . . . . . . . . . . . . . . . . . 74
4.3.7 Layout pour un item . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
4.3.8 Autre layouts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
4.3.9 Layouts prédéfinis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
4.3.10 Exemple avec les layouts prédéfinis . . . . . . . . . . . . . . . . . . . . . . . 76
4.4 Adaptateur personnalisé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
4.4.1 Classe Adapter personnalisée . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
4.4.2 Réutilisation d’une vue . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
4.4.3 Méthode getView personnalisée . . . . . . . . . . . . . . . . . . . . . . . . . 77
4.4.4 Méthode PlaneteView.create . . . . . . . . . . . . . . . . . . . . . . . . . . 77
4.4.5 Layout d’item res/layout/item.xml . . . . . . . . . . . . . . . . . . . . . . 77
4.4.6 Classe personnalisée dans les ressources . . . . . . . . . . . . . . . . . . . . . 78
4.4.7 Classe PlaneteView pour afficher les items . . . . . . . . . . . . . . . . . . . 78
4.4.8 Définition de la classe PlaneteView . . . . . . . . . . . . . . . . . . . . . . . 79
4.4.9 Créer des vues à partir d’un layout XML . . . . . . . . . . . . . . . . . . . . 79
4.4.10 Méthode PlaneteView.create . . . . . . . . . . . . . . . . . . . . . . . . . . 79
4.4.11 Méthode findViews . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
6

IUT de Lannion
P. Nerzic
2019-20
4.4.12 Pour finir, la méthode PlaneteView.setItem . . . . . . . . . . . . . . . . . 80
4.4.13 Récapitulatif . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
4.4.14 Le résultat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
4.5 Actions utilisateur sur la liste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
4.5.1 Modification des données . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
4.5.2 Clic sur un élément . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
4.5.3 Clic sur un élément, fin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
4.5.4 Liste d’éléments cochables . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
4.5.5 Liste cochable simple . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
4.5.6 Liste à choix multiples . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
4.5.7 Liste cochable personnalisée . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
4.6 RecyclerView . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
4.6.1 Présentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
4.6.2 Principes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
4.6.3 Méthode onCreate de l’activité . . . . . . . . . . . . . . . . . . . . . . . . . 84
4.6.4 Disposition des éléments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
4.6.5 Mise en grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
4.6.6 Séparateur entre items . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
4.6.7 Adaptateur de RecyclerView . . . . . . . . . . . . . . . . . . . . . . . . . . 86
4.6.8 Affichage d’un item PlaneteView . . . . . . . . . . . . . . . . . . . . . . . . 87
4.7 Réponses aux sélections d’items . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
4.7.1 Clics sur un RecyclerView . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
4.7.2 Afficher la sélection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
4.7.3 Ouf, c’est fini . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
5 Ergonomie 90
5.1 Barre d’action et menus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
5.1.1 Barre d’action . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
5.1.2 Réalisation d’un menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
5.1.3 Spécification d’un menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
5.1.4 Icônes pour les menus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
5.1.5 Écouteurs pour les menus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
5.1.6 Réactions aux sélections d’items . . . . . . . . . . . . . . . . . . . . . . . . . 92
5.1.7 Menus en cascade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
7

IUT de Lannion
P. Nerzic
2019-20
5.1.8 Menus contextuels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
5.1.9 Associer un menu contextuel à une vue . . . . . . . . . . . . . . . . . . . . . 93
5.1.10 Callback d’affichage du menu . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
5.1.11 Callback des items du menu . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
5.1.12 Menu contextuel pour un RecyclerView . . . . . . . . . . . . . . . . . . . . 94
5.1.13 Parenthèse sur les lambda Java . . . . . . . . . . . . . . . . . . . . . . . . . . 95
5.1.14 Parenthèse sur les lambda Java, fin . . . . . . . . . . . . . . . . . . . . . . . 95
5.1.15 Menu contextuel pour un RecyclerView, fin . . . . . . . . . . . . . . . . . . 95
5.2 Annonces et dialogues . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
5.2.1 Annonces : toasts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
5.2.2 Annonces personnalisées . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
5.2.3 Dialogues . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
5.2.4 Dialogue d’alerte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
5.2.5 Boutons et affichage d’un dialogue d’alerte . . . . . . . . . . . . . . . . . . . 97
5.2.6 Autres types de dialogues d’alerte . . . . . . . . . . . . . . . . . . . . . . . . 97
5.2.7 Dialogues personnalisés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
5.2.8 Création d’un dialogue . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
5.2.9 Affichage du dialogue . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
5.3 Fragments et activités . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
5.3.1 Fragments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
5.3.2 Tablettes, smartphones. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
5.3.3 Structure d’un fragment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
5.3.4 Différents types de fragments . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
5.3.5 Cycle de vie des fragments . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
5.3.6 ListFragment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
5.3.7 Menus de fragments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102
5.3.8 Intégrer un fragment dans une activité . . . . . . . . . . . . . . . . . . . . . 102
5.3.9 Fragments statiques dans une activité . . . . . . . . . . . . . . . . . . . . . . 102
5.3.10 FragmentManager . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103
5.3.11 Attribution d’un fragment dynamiquement . . . . . . . . . . . . . . . . . . . 103
5.3.12 Disposition selon la géométrie de l’écran . . . . . . . . . . . . . . . . . . . . 103
5.3.13 Changer la disposition selon la géométrie . . . . . . . . . . . . . . . . . . . . 103
5.3.14 Deux dispositions possibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104
5.3.15 Communication entre Activité et Fragments . . . . . . . . . . . . . . . . . . 104
8

IUT de Lannion
P. Nerzic
2019-20
5.3.16 Interface pour un écouteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105
5.3.17 Écouteur du fragment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105
5.3.18 Écouteur de l’activité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105
5.3.19 Relation entre deux classes à méditer, partie 1 . . . . . . . . . . . . . . . . . 106
5.3.20 À méditer, partie 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106
5.4 Préférences d’application . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
5.4.1 Illustration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
5.4.2 Présentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
5.4.3 Définition des préférences . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
5.4.4 Explications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
5.4.5 Accès aux préférences . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
5.4.6 Préférences chaînes et nombres . . . . . . . . . . . . . . . . . . . . . . . . . . 108
5.4.7 Modification des préférences par programme . . . . . . . . . . . . . . . . . . 109
5.4.8 Affichage des préférences . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109
5.4.9 Fragment pour les préférences . . . . . . . . . . . . . . . . . . . . . . . . . . 110
5.5 Bibliothèque support . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110
5.5.1 Compatibilité des applications . . . . . . . . . . . . . . . . . . . . . . . . . . 110
5.5.2 Compatibilité des versions Android . . . . . . . . . . . . . . . . . . . . . . . 110
5.5.3 Bibliothèque support . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
5.5.4 Anciennes versions de l’Android Support Library . . . . . . . . . . . . . . . . 111
5.5.5 Une seule pour les gouverner toutes . . . . . . . . . . . . . . . . . . . . . . . 111
5.5.6 Une seule pour les gouverner toutes, fin . . . . . . . . . . . . . . . . . . . . . 111
5.5.7 Mode d’emploi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
5.5.8 Programmation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
5.5.9 Il est temps de faire une pause . . . . . . . . . . . . . . . . . . . . . . . . . . 112
6 Realm 113
6.1 Plugin Lombok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
6.1.1 Présentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
6.1.2 Exemple . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
6.1.3 Placement des annotations . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114
6.1.4 Nommage des champs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114
6.1.5 Installation du plugin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114
6.2 Realm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115
9

IUT de Lannion
P. Nerzic
2019-20
6.2.1 Définition de Realm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115
6.2.2 Realm contre les autres ORM . . . . . . . . . . . . . . . . . . . . . . . . . . 115
6.2.3 Configuration d’un projet Android avec Realm . . . . . . . . . . . . . . . . . 115
6.2.4 Initialisation d’un Realm par l’application . . . . . . . . . . . . . . . . . . . 115
6.2.5 Ouverture d’un Realm dans chaque activité . . . . . . . . . . . . . . . . . . . 116
6.2.6 Fermeture du Realm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
6.2.7 Autres modes d’ouverture du Realm . . . . . . . . . . . . . . . . . . . . . . . 117
6.3 Modèles de données Realm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117
6.3.1 Définir une table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117
6.3.2 Table Realm et Lombok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117
6.3.3 Types des colonnes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118
6.3.4 Empêcher les valeurs null . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118
6.3.5 Définir une clé primaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118
6.3.6 Définir une relation simple . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118
6.3.7 Relation multiple . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
6.3.8 Migration des données . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
6.4 Création de n-uplets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
6.4.1 Résumé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
6.4.2 Création de n-uplets par createObject . . . . . . . . . . . . . . . . . . . . . 119
6.4.3 Création de n-uplets par new . . . . . . . . . . . . . . . . . . . . . . . . . . . 120
6.4.4 Modification d’un n-uplet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120
6.4.5 Suppression de n-uplets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120
6.5 Requêtes sur la base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121
6.5.1 Résumé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121
6.5.2 Sélections . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121
6.5.3 Conditions simples . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121
6.5.4 Nommage des colonnes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
6.5.5 Librairie RealmFieldNamesHelper . . . . . . . . . . . . . . . . . . . . . . . . 122
6.5.6 Conjonctions de conditions . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
6.5.7 Disjonctions de conditions . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
6.5.8 Négations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
6.5.9 Classement des données . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
6.5.10 Agrégation des résultats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124
6.5.11 Jointures 1-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124
10

IUT de Lannion
P. Nerzic
2019-20
6.5.12 Jointures 1-N . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124
6.5.13 Jointures inverses . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
6.5.14 Jointures inverses, explications . . . . . . . . . . . . . . . . . . . . . . . . . . 125
6.5.15 Jointures inverses, exemple . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
6.5.16 Suppression par une requête . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
6.6 Requêtes et adaptateurs de listes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
6.6.1 Adaptateur Realm pour un RecyclerView . . . . . . . . . . . . . . . . . . . 126
6.6.2 Adaptateur Realm, fin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127
6.6.3 Mise en place de la liste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127
6.6.4 Réponses aux clics sur la liste . . . . . . . . . . . . . . . . . . . . . . . . . . 127
6.6.5 C’est la fin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127
7 Dessin 2D interactif 128
7.1 Dessin en 2D . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
7.1.1 But . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
7.1.2 Principes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
7.1.3 Layout pour le dessin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129
7.1.4 Méthode onDraw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129
7.1.5 Méthodes de la classe Canvas . . . . . . . . . . . . . . . . . . . . . . . . . . 129
7.1.6 Peinture Paint . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130
7.1.7 Quelques accesseurs de Paint . . . . . . . . . . . . . . . . . . . . . . . . . . 130
7.1.8 Motifs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130
7.1.9 Shaders . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131
7.1.10 Quelques remarques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131
7.1.11 « Dessinables » . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131
7.1.12 Images PNG étirables 9patch . . . . . . . . . . . . . . . . . . . . . . . . . . . 132
7.1.13 Variantes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132
7.1.14 Utilisation d’un Drawable . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133
7.1.15 Enregistrer un dessin dans un fichier . . . . . . . . . . . . . . . . . . . . . . . 133
7.1.16 Coordonnées dans un canvas . . . . . . . . . . . . . . . . . . . . . . . . . . . 133
7.2 Interactions avec l’utilisateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134
7.2.1 Écouteurs pour les touchers de l’écran . . . . . . . . . . . . . . . . . . . . . . 134
7.2.2 Modèle de gestion des actions . . . . . . . . . . . . . . . . . . . . . . . . . . 134
7.2.3 Automate pour gérer les actions . . . . . . . . . . . . . . . . . . . . . . . . . 135
11

IUT de Lannion
P. Nerzic
2019-20
7.2.4 Programmation d’un automate . . . . . . . . . . . . . . . . . . . . . . . . . . 135
7.3 Boîtes de dialogue spécifiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
7.3.1 Sélecteur de couleur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
7.3.2 Version simple . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
7.3.3 Concepts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
7.3.4 Fragment de dialogue . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137
7.3.5 Méthode onCreateDialog . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137
7.3.6 Vue personnalisée dans le dialogue . . . . . . . . . . . . . . . . . . . . . . . . 137
7.3.7 Layout de cette vue . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138
7.3.8 Écouteurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138
7.3.9 Utilisation du dialogue . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139
7.3.10 Sélecteur de fichier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139
8 Test logiciel 141
8.1 Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141
8.1.1 Principe de base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141
8.1.2 Limitations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141
8.1.3 Précision des nombres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142
8.1.4 Généralisation des tests . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142
8.2 Tests unitaires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142
8.2.1 Programmation des tests unitaires . . . . . . . . . . . . . . . . . . . . . . . . 142
8.2.2 Exécution des tests unitaires . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
8.2.3 JUnit4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
8.2.4 Explications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
8.2.5 import static en Java . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144
8.2.6 Assertions JUnit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144
8.2.7 Affichage d’un message d’erreur . . . . . . . . . . . . . . . . . . . . . . . . . 145
8.2.8 Vérification des exceptions . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145
8.2.9 Vérification de la durée d’exécution . . . . . . . . . . . . . . . . . . . . . . . 145
8.3 Assertions complexes avec Hamcrest . . . . . . . . . . . . . . . . . . . . . . . . . . . 146
8.3.1 Assertions Hamcrest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146
8.3.2 Catalogue des correspondants Hamcrest . . . . . . . . . . . . . . . . . . . . . 146
8.3.3 Importation de Hamcrest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147
8.4 Patron Arrange-Act-Assert . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148
12

IUT de Lannion
P. Nerzic
2019-20
8.4.1 Organisation des tests . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148
8.4.2 Préparation des données . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148
8.4.3 Préparation des données avant chaque test . . . . . . . . . . . . . . . . . . . 148
8.4.4 Préparation des données avant l’ensemble des tests . . . . . . . . . . . . . . . 149
8.4.5 Clôture de tests . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
8.4.6 Vérification des assertions . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
8.4.7 Tests paramétrés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150
8.4.8 Exemple de test paramétré . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150
8.4.9 Fourniture des paramètres . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150
8.4.10 Importation de JUnitParams . . . . . . . . . . . . . . . . . . . . . . . . . . . 150
8.5 Tests d’intégration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151
8.5.1 Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151
8.5.2 Interface à la place d’une classe . . . . . . . . . . . . . . . . . . . . . . . . . 151
8.5.3 Simulation d’une interface avec Mockito . . . . . . . . . . . . . . . . . . . . . 151
8.5.4 Apprentissage de résultats . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152
8.5.5 Apprentissage généralisé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152
8.5.6 Matchers pour Mockito . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152
8.5.7 Autre syntaxe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152
8.5.8 Simulation pour une autre classe . . . . . . . . . . . . . . . . . . . . . . . . . 153
8.5.9 Surveillance d’une classe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153
8.5.10 Surveillance d’une activité Android . . . . . . . . . . . . . . . . . . . . . . . 154
8.5.11 Espionnage et simulation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154
8.5.12 Liaison des vues à l’activité . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154
8.5.13 Test d’appel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155
8.5.14 Installation de Mockito . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155
8.6 Tests sur AVD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155
8.6.1 Définition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155
8.6.2 Correspondants de vues . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
8.6.3 ViewMatchers d’Expresso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
8.6.4 ViewActions d’Expresso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
8.6.5 Tests sur des listes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
8.6.6 Test sur un spinner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157
8.6.7 Installation de Expresso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157
8.6.8 Classe de test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157
13

IUT de Lannion
P. Nerzic
2019-20
8.6.9 Manipulations directes de l’activité . . . . . . . . . . . . . . . . . . . . . . . 157
8.6.10 C’est la fin du cours et du module . . . . . . . . . . . . . . . . . . . . . . . . 158
9 Capteurs 159
9.1 Réalité augmentée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159
9.1.1 Définition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159
9.1.2 Applications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159
9.1.3 Principes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159
9.1.4 Réalité augmentée dans Android . . . . . . . . . . . . . . . . . . . . . . . . . 160
9.2 Permissions Android . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
9.2.1 Concepts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
9.2.2 Permissions dans le manifeste . . . . . . . . . . . . . . . . . . . . . . . . . . 160
9.2.3 Raffinement de certaines permissions . . . . . . . . . . . . . . . . . . . . . . 160
9.2.4 Demandes de permissions à la volée . . . . . . . . . . . . . . . . . . . . . . . 161
9.2.5 Test d’une autorisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161
9.2.6 Demande d’une autorisation . . . . . . . . . . . . . . . . . . . . . . . . . . . 161
9.2.7 Préférences d’application . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161
9.2.8 Dialogue de demande de droits . . . . . . . . . . . . . . . . . . . . . . . . . . 162
9.2.9 Affichage du dialogue . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162
9.2.10 Justification des droits . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162
9.3 Capteurs de position . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 163
9.3.1 Présentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 163
9.3.2 Utilisation dans Android . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 163
9.3.3 Récupération de la position . . . . . . . . . . . . . . . . . . . . . . . . . . . . 163
9.3.4 Abonnement aux changements de position . . . . . . . . . . . . . . . . . . . 164
9.3.5 Événements de position . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
9.3.6 Remarques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
9.4 Caméra . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165
9.4.1 Présentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165
9.4.2 Vue SurfaceView . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165
9.4.3 Fonctionnement du SurfaceView . . . . . . . . . . . . . . . . . . . . . . . . 165
9.4.4 Événements d’un SurfaceHolder . . . . . . . . . . . . . . . . . . . . . . . . 165
9.4.5 Écouteur surfaceCreated . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166
9.4.6 Écouteur surfaceCreated, fin . . . . . . . . . . . . . . . . . . . . . . . . . . 166
14

IUT de Lannion
P. Nerzic
2019-20
9.4.7 Écouteur surfaceChanged . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166
9.4.8 Choix de la prévisualisation . . . . . . . . . . . . . . . . . . . . . . . . . . . 166
9.4.9 Suite de surfaceChanged . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
9.4.10 Orientation de la caméra . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
9.4.11 Orientation de l’écran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
9.4.12 Fin de surfaceChanged . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168
9.4.13 Écouteur onResume . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168
9.4.14 Écouteur onPause . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168
9.4.15 Écouteur surfaceDestroyed . . . . . . . . . . . . . . . . . . . . . . . . . . . 169
9.4.16 Organisation logicielle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169
9.5 Capteurs d’orientation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169
9.5.1 Présentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169
9.5.2 Angles d’Euler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170
9.5.3 Matrice de rotation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170
9.5.4 Accès au gestionnaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170
9.5.5 Accès aux capteurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171
9.5.6 Abonnement aux mesures . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171
9.5.7 Réception des mesures . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171
9.5.8 Atténuation des oscillations . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172
9.5.9 Orientation avec TYPE_ROTATION_VECTOR . . . . . . . . . . . . . . . . . . . . 172
9.5.10 Orientation sans TYPE_ROTATION_VECTOR . . . . . . . . . . . . . . . . . . . . 172
9.5.11 Orientation sans TYPE_ROTATION_VECTOR, fin . . . . . . . . . . . . . . . . . . 173
9.5.12 Orientation avec TYPE_ORIENTATION . . . . . . . . . . . . . . . . . . . . . . . 173
9.6 Réalité augmentée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173
9.6.1 Objectif . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173
9.6.2 Assemblage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173
9.6.3 Transformation des coordonnées . . . . . . . . . . . . . . . . . . . . . . . . . 174
9.6.4 Transformation des coordonnées, fin . . . . . . . . . . . . . . . . . . . . . . . 174
9.6.5 Dessin du POI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174
10 Dessin 2D interactif et Cartes 175
10.1 AsyncTasks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175
10.1.1 Présentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175
10.1.2 Tâches asynchrones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175
15

IUT de Lannion
P. Nerzic
2019-20
10.1.3 Principe d’utilisation d’une AsyncTask . . . . . . . . . . . . . . . . . . . . . 175
10.1.4 Structure d’une AsyncTask . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176
10.1.5 Autres méthodes d’une AsyncTask . . . . . . . . . . . . . . . . . . . . . . . . 176
10.1.6 Paramètres d’une AsyncTask . . . . . . . . . . . . . . . . . . . . . . . . . . . 176
10.1.7 Exemple de paramétrage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176
10.1.8 Paramètres variables . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177
10.1.9 Définition d’une AsyncTask . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177
10.1.10 Lancement d’une AsyncTask . . . . . . . . . . . . . . . . . . . . . . . . . . . 177
10.1.11 Schéma récapitulatif . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178
10.1.12 execute ne retourne rien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178
10.1.13 Récupération du résultat d’un AsyncTask . . . . . . . . . . . . . . . . . . . . 178
10.1.14 Simplification . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179
10.1.15 Fuite de mémoire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179
10.1.16 Recommandations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 180
10.1.17 Autres tâches asynchrones . . . . . . . . . . . . . . . . . . . . . . . . . . . . 180
10.2 OpenStreetMap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 180
10.2.1 Présentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 180
10.2.2 Documentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 180
10.2.3 Pour commencer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 182
10.2.4 Layout pour une carte OSM . . . . . . . . . . . . . . . . . . . . . . . . . . . 182
10.2.5 Activité pour une carte OSM . . . . . . . . . . . . . . . . . . . . . . . . . . . 182
10.2.6 Positionnement de la vue . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 182
10.2.7 Calques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183
10.2.8 Mise à jour de la carte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183
10.2.9 Marqueurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183
10.2.10 Marqueur personnalisés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183
10.2.11 Réaction à un clic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184
10.2.12 Itinéraires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184
10.2.13 Position GPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184
10.2.14 Mise à jour en temps réel de la position . . . . . . . . . . . . . . . . . . . . . 185
10.2.15 Positions simulées . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185
10.2.16 Clics sur la carte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185
10.2.17 Traitement des clics . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 186
10.2.18 Autorisations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 186
16

IUT de Lannion
P. Nerzic
2019-20
Semaine 1
Environnement de développement
Cette matière présente la programmation d’applications sur Android.
Il y aura 8 semaines de cours, chacune 1h de CM, 2h de TP.
Cette semaine nous allons découvrir l’environnement de développement Android :
• Le SDK Android et Android Studio
• Création d’une application simple
• Communication avec une tablette.
1.1. Introduction
1.1.1. Android
1
né en 2004, racheté par Google en 2005, publié en 2007, version 1.5
de nombreuses versions depuis, on en est à la 10 (septembre 2019).
NB: Il y a des codes et noms de versions pour le grand public (ex: 4.1 JellyBean, 6.x Marshmallow,
9.x Pie), et des versions d’API pour les développeurs (API 16, API 23, API 28).
1.1.2. Qu’est-ce qu’Android ?
Système complet pour smartphones et tablettes
• Gestion matérielle : système d’exploitation Linux sous-jacent
• API de programmation : interfaces utilisateur, outils. . .
• Applications : navigateur, courrier. . .
Évolution et obsolescence très rapides (c’est voulu)
• Ce que vous allez apprendre sera rapidement dépassé (1 an)
– syntaxiquement (méthodes, paramètres, classes, ressources. . . )
– mais pas les grands concepts (principes, organisation. . . )
• Vous êtes condamné(e) à une autoformation permanente, mais c’est le lot des informaticiens.
1
Certaines images de ce cours sont de http://developer.android.com
17

IUT de Lannion
P. Nerzic
2019-20
Figure 1: Constituants d’Android
1.1.3. Composants d’Android
Android est une surcouche au dessus d’un système Linux :
1.1.4. Programmation d’applications
Une application Android est composée de :
• Sources Java (ou Kotlin) compilés pour une machine virtuelle appelée « ART », amélioration
de l’ancienne machine « Dalvik » (versions ≤ 4.4).
• Fichiers appelés ressources :
– format XML : interface, textes. . .
– format PNG : icônes, images. . .
• Manifeste = description du contenu du logiciel
– fichiers présents dans l’archive
– demandes d’autorisations
– signature des fichiers, durée de validité, etc.
Tout cet ensemble est géré à l’aide d’un IDE (environnement de développement) appelé Android
Studio qui s’appuie sur un ensemble logiciel (bibliothèques, outils) appelé SDK Android.
18

IUT de Lannion
P. Nerzic
2019-20
1.1.5. Kotlin
C’est un langage de programmation concurrent et symbiotique de Java : un programme Kotlin est
compilé dans le même langage machine que Java, un programme Kotlin peut utiliser les classes Java
et réciproquement. On peut mélanger des sources Java et Kotlin dans une même application.
Kotlin est promu par Google parce qu’il permet de développer des programmes plus sains. Par
exemple, Kotlin oblige à valider chaque appel de méthode sur des variables objets pouvant valoir
null, ce qui évite les NullPointerException.
Pour compenser, Java propose les annotations @NotNull et @Nullable, mais ça paraît contraignant.
1.1.6. Vérification des variables objet
En Java :
void getNomComplet(Personne p) {
return p.getPrenom()+" "+p.getNom();
}
private Personne p1 = getPersonne(); // retourne null
System...println(getNomComplet(p1)); // NullPointerException
En Kotlin :
fun getNomComplet(p: Personne): String {
return p.prenom+" "+p.nom
}
var p1: Personne = getPersonne() // retour null interdit
println(getNomComplet(p1)) // ne se compile pas
1.1.7. Pas de Kotlin en TP
Nous ne travaillerons pas avec Kotlin en TP car ce langage nécessite un apprentissage. Sa syntaxe est
particulièrement abrégée, ex : définition et appel implicites des setters/getters, liaison entre vues et
variables membres d’une classe interface graphique, utilisation des lambda, etc.
Celles et ceux qui voudront faire du Kotlin le pourront, mais sous leur seule responsabilité.
1.2. SDK Android et Android Studio
1.2.1. SDK et Android Studio
Le SDK contient :
• les librairies Java pour créer des logiciels
• les outils de mise en boîte des logiciels
• AVD : un émulateur de tablettes pour tester les applications
• ADB : un outil de communication avec les vraies tablettes
19

IUT de Lannion
P. Nerzic
2019-20
Android Studio offre :
• un éditeur de sources et de ressources
• des outils de compilation : gradle
• des outils de test et de mise au point
1.2.2. Android Studio
Pour commencer, il faut installer Android Studio selon la procédure expliquée sur cette page. Il est
déjà installé à l’IUT, mais dans une version un peu plus ancienne.
Pour le SDK, vous avez le choix, soit de l’installer automatiquement avec Studio, soit de faire une
installation personnalisée. En général, vous pouvez choisir ce que vous voulez ajouter au SDK (version
des librairies, versions des émulateurs de smarphones), à l’aide du SDK Manager.
NB: dans la suite, les copies écran sont hors d’âge, mais je ne peux pas les refaire à chaque variante
de Studio.
1.2.3. SDK Manager
C’est le gestionnaire du SDK, une application qui permet de choisir les composants à installer et
mettre à jour.
Voir la figure 2, page 21.
1.2.4. Choix des éléments du SDK
Le gestionnaire permet de choisir les versions à installer, ex. :
• Android 8.1 (API 27)
• Android 6 (API 23)
• . . .
Choisir celles qui correspondent aux tablettes qu’on vise. Il faut cocher “Show Package Details”, puis
choisir élément par élément. Les suivants sont indispensables :
• Android SDK Platform
• Intel x86 Atom_64 System Image
Le reste est facultatif (Google APIs, sources, exemples et docs).
1.2.5. Dossiers du SDK
Le gestionnaire installe plusieurs Go dans différents sous-dossiers :
• SDK Tools : indispensable, contient le gestionnaire,
• SDK Platform-tools : indispensable, contient adb,
• SDK Platform : indispensable, contient les librairies,
• System images : pour créer des AVD,
• Android Support : divers outils pour créer des applications,
• Exemples et sources.
C’est déjà installé à l’IUT, dans des versions antérieures correspondant aux tablettes dont on dispose.
20

IUT de Lannion
P. Nerzic
2019-20
Figure 2: Gestionnaire de paquets Android
21

IUT de Lannion
P. Nerzic
2019-20
Figure 3: Assistant de création de projet
1.3. Première application
1.3.1. Objectif de la semaine 1
Cette semaine, ce sera seulement un aperçu rapide des possibilités :
• Création d’une application « HelloWorld » avec un assistant,
• Tour du propriétaire,
• Exécution de l’application,
• Mise sous forme d’un paquet.
1.3.2. Assistant de création d’application
Android Studio contient un assistant de création d’applications :
1.3.3. Choix de la version
Chaque version d’Android, dénotée par son API level, ex: 25, apporte des améliorations et supprime
des dispositifs obsolètes.
Toute application exige un certain niveau d’API :
• Minimum SDK : il faut au moins cette API car on utilise certaines classes et méthodes absentes
des précédentes APIs,
22

IUT de Lannion
P. Nerzic
2019-20
Il y a aussi deux notions à connaître :
• Target SDK : l’application sera testée et marchera correctement jusqu’à ce niveau d’API,
• Compile With : c’est le niveau maximal de fonctionnalités qu’on se limite à employer. Si on
fait appel à quelque chose de plus récent que ce niveau, le logiciel ne se compilera pas.
1.3.4. Choix de la version
Voici comment choisir le Minimum SDK :
1.3.5. Choix du type d’application
Ensuite, on choisit le type de projet. Pour un premier essai, on se limite au plus simple, Blank
Activity :
1.3.6. Points à configurer
L’assistant demande ensuite plusieurs informations :
• Nom de l’application, ex : HelloWorld,
• Nom de la classe principale : MainActivity,
• Nom du layout de la classe principale : activity_main2
,
• Nom du layout du menu principal : menu_main.
Tout peut être renommé ultérieurement, voir refactor/rename.
Le package du logiciel a été défini dans le premier écran.
1.3.7. Noms des packages et classes
Voici où on indique ces informations :
1.3.8. Résultat de l’assistant
L’assistant a créé de nombreux éléments visibles dans la colonne de gauche de l’IDE :
• manifests : description et liste des classes de l’application
• java : les sources, rangés par paquetage,
• res : ressources = fichiers XML et images de l’interface, il y a des sous-dossiers :
– layout : interfaces (disposition des vues sur les écrans)
– menu : menus contextuels ou d’application
– mipmap et drawable : images, icônes de l’interface
2
Je n’aime pas ce nommage inversé entre activités TrucActivity et layouts activity_truc, je préfère
truc_activity.xml. Même remarque pour les menus, main_menu au lieu de menu_main. Ça permet d’organiser
les ressources par activités, main_activity, main_menu. . . , et non par catégories.
23

IUT de Lannion
P. Nerzic
2019-20
Figure 4: Choix de la version
24

IUT de Lannion
P. Nerzic
2019-20
Figure 5: Choix du type d’activité
25

IUT de Lannion
P. Nerzic
2019-20
Figure 6: Choix du type d’activité
26

IUT de Lannion
P. Nerzic
2019-20
– values : valeurs de configuration, textes. . .
• Gradle scripts : c’est l’outil de compilation du projet.
NB: on ne va pas chercher à comprendre ça cette semaine.
1.3.9. Fenêtre du projet
1.3.10. Éditeurs spécifiques
Les ressources (disposition des vues dans les interfaces, menus, images vectorielles, textes. . . ) sont
définies à l’aide de fichiers XML.
Studio fournit des éditeurs spécialisés pour ces fichiers, par exemple :
• Formulaires pour :
– res/values/strings.xml : textes de l’interface.
• Éditeurs graphiques pour :
– res/layout/*.xml : disposition des contrôles sur l’interface.
1.3.11. Exemple res/values/strings.xml
1.3.12. Exemple res/layout/main.xml
1.3.13. Source XML sous-jacent
Ces éditeurs sont beaucoup plus confortables que le XML brut, mais ne permettent pas de tout faire
(widgets custom et plantages).
Assez souvent, il faut éditer le source XML directement :
<RelativeLayout
xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="match_parent"
android:layout_height="match_parent" >
<TextView
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="@string/hello_world" />
</RelativeLayout>
Notez le namespace des éléments et le préfixe de chaque attribut.
27

IUT de Lannion
P. Nerzic
2019-20
Figure 7: Éléments d’un projet Android
28

IUT de Lannion
P. Nerzic
2019-20
Figure 8: Éditeur du manifeste
Figure 9: Éditeur graphique
29

IUT de Lannion
P. Nerzic
2019-20
1.3.14. Reconstruction du projet
Chaque modification d’un source ou d’une ressource fait reconstruire le projet. C’est automatique.
Dans certains cas (travail avec un gestionnaire de sources comme Subversion ou Git), il peut être
nécessaire de reconstruire manuellement. Il suffit de sélectionner le menu Build/Rebuild Project.
En cas de confusion d’Android Studio (compilation directe en ligne de commande), ou de mauvaise
mise à jour des sources (partages réseau), il faut parfois nettoyer le projet. Sélectionner le menu
Build/Clean Project.
Ces actions lancent l’exécution de Gradle.
1.3.15. Gradle
Gradle est un outil de construction de projets comme Make (projets C++ sur Unix), Ant (projets
Java dans Eclipse) et Maven.
De même que make se sert d’un fichier Makefile, Gradle se sert d’un fichier nommé build.gradle
pour construire le projet.
C’est assez compliqué car AndroidStudio fait une distinction entre le projet global et l’application.
Donc il y a deux build.gradle :
• un script build.gradle dans le dossier racine du projet. Il indique quelles sont les dépendances
générales (noms des dépôts Maven contenant les librairies utilisées).
• un dossier app contenant l’application du projet.
• un script build.gradle dans le dossier app pour compiler l’application.
1.3.16. Structure d’un projet AndroidStudio
Un projet AndroidStudio est constitué ainsi :
.
+-- app/
| +-- build/ FICHIERS TEMPORAIRES
| +-- build.gradle COMPILATION
| `-- src/
| +-- androidTest/ TESTS ANDROID
| +-- main/
| | +-- AndroidManifest.xml DESCR. DE L'APPLICATION
| | +-- java/ SOURCES
| | `-- res/ RESSOURCES
| `-- test/ TESTS JUNIT
+-- build/ FICHIERS TEMPORAIRES
+-- build.gradle DEPENDANCES
`-- gradle/ FICHIERS DE GRADLE
1.3.17. Mises à jour
Le SDK ainsi que Gradle sont régulièrement mis à jour, automatiquement avec AndroidStudio.
Cependant, vous devrez parfois éditer les build.gradle à la main pour en tenir compte.
Par exemple, ce build.gradle de projet fait appel à Gradle 3.0.1 et Realm 4.3.2.
30

IUT de Lannion
P. Nerzic
2019-20
buildscript {
repositories { ... }
dependencies {
classpath 'com.android.tools.build:gradle:3.0.1'
classpath 'io.realm:realm-gradle-plugin:4.3.2'
}
}
Il faudra changer les numéros de version manuellement en cas de mise à jour, puis reconstruire le
projet (sync now ou try_again).
1.3.18. Mises à jour (suite)
C’est fréquent d’avoir à modifier le build.gradle situé dans le dossier app.
apply plugin: 'com.android.application'
android {
compileSdkVersion 27
buildToolsVersion "28.0.3" <<== PAS PAR DEFAUT
...
}
dependencies {
implementation 'com.android.support:appcompat-v7:27.1.1'
...
}
Cette application dépend du SDK API 27 et de l’outil de compilation 28.0.3. Ça sera à changer lors
d’une mise à jour du SDK.
1.3.19. Utilisation de bibliothèques
Certains projets font appel à des bibliothèques externes. Cela fait généralement rajouter quelques
lignes dans les deux build.gradle.
Par exemple, Realm (une base de données distribuée), voir prerequisites :
• dans le build.gradle du dossier app :
apply plugin: 'realm-android'
• dans le build.gradle à la racine du projet :
dependencies {
classpath "io.realm:realm-gradle-plugin:5.8.0"
}
La reconstruction du projet fait automatiquement télécharger la bibliothèque.
31

IUT de Lannion
P. Nerzic
2019-20
1.4. Première exécution
1.4.1. Exécution de l’application
L’application est prévue pour tourner sur un appareil (smartphone ou tablette) réel ou simulé (virtuel).
Le SDK Android permet de :
• Installer l’application sur une vraie tablette connectée par USB
• Simuler l’application sur une tablette virtuelle AVD
AVD = Android Virtual Device
C’est une machine virtuelle comme celles de VirtualBox et VMware, mais basée sur QEMU.
QEMU est en licence GPL, il permet d’émuler toutes sortes de CPU dont des ARM7, ceux qui font
tourner la plupart des tablettes Android.
1.4.2. Assistant de création d’une tablette virtuelle
1.4.3. Caractéristiques d’un AVD
L’assistant de création de tablette demande :
• Modèle de tablette ou téléphone à simuler,
• Version du système Android,
• Orientation et densité de l’écran
• Options de simulation :
– Snapshot : mémorise l’état de la machine d’un lancement à l’autre, mais exclut Use
Host GPU,
– Use Host GPU : accélère les dessins 2D et 3D à l’aide de la carte graphique du PC.
• Options avancées :
– RAM : mémoire à allouer, mais est limitée par votre PC,
– Internal storage : capacité de la flash interne,
– SD Card : capacité de la carte SD simulée supplémentaire (optionnelle).
1.4.4. Lancement d’une application
Bouton vert pour exécuter, bleu pour déboguer :
NB: les icônes changent selon la version d’AndroidStudio.
1.4.5. Application sur l’AVD
L’apparence change d’une version à l’autre du SDK.
32

IUT de Lannion
P. Nerzic
2019-20
Figure 10: Création d’un AVD
Figure 11: Barre d’outils pour lancer une application
33

IUT de Lannion
P. Nerzic
2019-20
Figure 12: Résultat sur l’AVD
34

IUT de Lannion
P. Nerzic
2019-20
Figure 13: Fenêtre LogCat
1.5. Communication AVD - Android Studio
1.5.1. Fenêtres Android
Android Studio affiche plusieurs fenêtres utiles indiquées dans l’onglet tout en bas :
Logcat Affiche tous les messages émis par la tablette courante
Messages Messages du compilateur et du studio
Terminal Shell unix permettant de lancer des commandes dans le dossier du projet.
1.5.2. Fenêtre Logcat
Des messages détaillés sont affichés dans la fenêtre LogCat :
Ils sont émis par les applications : debug, infos, erreurs. . . comme syslog sur Unix : date, heure,
gravité, source (code de l’émetteur) et message.
1.5.3. Filtrage des messages
Il est commode de définir des filtres pour ne pas voir la totalité des messages de toutes les applications
de la tablette :
• sur le niveau de gravité : verbose, debug, info, warn, error et assert,
• sur l’étiquette TAG associée à chaque message,
• sur le package de l’application qui émet le message.
1.5.4. Émission d’un message vers LogCat
Une application émet un message par ces instructions :
import android.util.Log;
public class MainActivity extends Activity {
public static final String TAG = "monappli";
35

IUT de Lannion
P. Nerzic
2019-20
void maMethode() {
Log.i(TAG, "appel de maMethode()");
Fonctions Log.* :
• Log.i(String tag, String message) affiche une info,
• Log.w(String tag, String message) affiche une alerte,
• Log.e(String tag, String message) affiche une erreur.
1.5.5. Logiciel ADB
Android Debug Bridge est une passerelle entre une tablette (réelle ou virtuelle) et votre PC
• Serveur de connexion des tablettes
• Commande de communication
ADB emprunte à FTP (transfert de fichiers) et SSH (connexion à un shell).
1.5.6. Mode d’emploi de ADB
En ligne de commande : adb commande paramètres...
• Gestion du serveur
– adb start-server : démarre le serveur,
– adb kill-server : arrête le serveur,
– adb devices : liste les tablettes connectées.
Exemple :
~/CoursAndroid/$ adb devices
List of devices attached
emulator-5554 device
c1608df1b170d4f device
~/CoursAndroid/$
Chaque tablette (device) possède un identifiant, ex: c1608df1b170d4f ou emulator-5554 qu’il faut
fournir aux commandes adb à l’aide de l’option -s.
Par défaut, c’est la seule tablette active qui est concernée.
• Connexion à un shell
– adb -s identifiant shell commande_unix...
exécute la commande sur la tablette
– adb -s identifiant shell
ouvre une connexion de type shell sur la tablette.
Ce shell est un interpréteur sh simplifié (type busybox) à l’intérieur du système Unix de la tablette. Il
connaît les commandes standard Unix de base : ls, cd, cp, mv, ps. . .
36

IUT de Lannion
P. Nerzic
2019-20
1.5.7. Système de fichiers Android
On retrouve l’architecture des dossiers Unix, avec des variantes :
• Dossiers Unix classiques : /usr, /dev, /etc, /lib, /sbin. . .
• Les volumes sont montés dans /mnt, par exemple /mnt/sdcard (mémoire flash interne) et
/mnt/extSdCard (SDcard amovible)
• Les applications sont dans :
– /system/app pour les pré-installées
– /data/app pour les applications normales
• Les données des applications sont dans /data/data/nom.du.paquetage.java
Ex: /data/data/fr.iutlan.helloworld/. . .
NB : il y a des restrictions d’accès sur une vraie tablette, car vous n’y êtes pas root . . . enfin en
principe.
• Pour échanger des fichiers avec une tablette :
– adb push nom_du_fichier_local /nom/complet/dest
envoi du fichier local sur la tablette
– adb pull /nom/complet/fichier
récupère ce fichier de la tablette
• Pour gérer les logiciels installés :
– adb install paquet.apk
– adb uninstall nom.du.paquetage.java
• Pour archiver les données de logiciels :
– adb backup -f fichier_local nom.du.paquetage.java . . .
enregistre les données du/des logiciels dans le fichier local
– adb restore fichier_local
restaure les données du/des logiciels d’après le fichier.
1.6. Création d’un paquet installable
1.6.1. Paquet
Un paquet Android est un fichier .apk. C’est une archive signée (authentifiée) contenant les binaires,
ressources compressées et autres fichiers de données.
La création est relativement simple avec Studio :
1. Menu contextuel du projet Build..., choisir Generate Signed APK,
2. Signer le paquet à l’aide d’une clé privée,
3. Définir l’emplacement du fichier .apk.
Le résultat est un fichier .apk dans le dossier spécifié.
1.6.2. Signature d’une application
Lors de la mise au point, Studio génère une clé qui ne permet pas d’installer l’application ailleurs.
Pour distribuer une application, il faut une clé privée.
Les clés sont stockées dans un keystore = trousseau de clés. Il faut le créer la première fois. C’est un
fichier crypté, protégé par un mot de passe, à ranger soigneusement.
37

IUT de Lannion
P. Nerzic
2019-20
Figure 14: Création d’un trousseau de clés
Ensuite créer une clé privée :
• alias = nom de la clé, mot de passe de la clé
• informations personnelles complètes : prénom, nom, organisation, adresse, etc.
Les mots de passe du trousseau et de la clé seront demandés à chaque création d’un .apk. Ne les
perdez pas.
1.6.3. Création du keystore
1.6.4. Création d’une clé
1.6.5. Création du paquet
Ensuite, Studio demande où placer le .apk :
1.6.6. Et voilà
C’est fini pour cette semaine, rendez-vous la semaine prochaine pour un cours sur les interfaces
Android.
38

IUT de Lannion
P. Nerzic
2019-20
Figure 15: Création d’une clé
39

IUT de Lannion
P. Nerzic
2019-20
Figure 16: Création du paquet
Semaine 2
Création d’interfaces utilisateur
Le cours de cette semaine explique la création d’interfaces utilisateur :
• Activités
• Relations entre un source Java et des ressources
• Layouts et vues
On ne s’intéresse qu’à la mise en page. L’activité des interfaces sera étudiée la semaine prochaine.
NB: les textes fuchsia sont des liens cliquables.
2.1. Applications et activités
2.1.1. Composition d’une application
L’interface utilisateur d’une application Android est composée d’écrans. Un écran correspond à une
activité, ex :
40

IUT de Lannion
P. Nerzic
2019-20
• afficher des informations
• éditer des informations
Les dialogues et les pop-up ne sont pas des activités, ils se superposent temporairement à l’écran
d’une activité.
Android permet de naviguer d’une activité à l’autre, ex :
• une action de l’utilisateur, bouton, menu ou l’application fait aller sur l’écran suivant
• le bouton back ramène sur l’écran précédent.
2.1.2. Création d’un écran
Chaque écran est géré par une instance d’une sous-classe de Activity que vous programmez. Vous
surchargerez sa méthode onCreate selon ce qui doit être affiché sur l’écran :
public class MainActivity extends Activity {
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.main);
}
}
L’interface est mise en place par setContentView(identifiant de ressource).
2.1.3. Structure d’une interface utilisateur
L’interface d’une activité est composée de vues :
• vues élémentaires : boutons, zones de texte, cases à cocher, etc.
• vues de groupement : elles permettent l’alignement des autres vues
Chacune est gérée par un objet Java. Ces objets ne sont pas créés manuellement, mais par
l’intermédiaire d’un fichier XML. Le fichier XML définit les vues à créer. Il est lu automatiquement
par le système Android lors du lancement de l’activité et transformé en objets Java.
Chaque objet Java est retrouvé grâce à un « identifiant de ressource ».
2.2. Ressources
2.2.1. Identifiant de ressource
La méthode setContentView spécifie l’identifiant de l’interface à afficher dans l’écran :
R.layout.main. C’est un entier, identifiant d’une disposition de vues : un layout.
Le SDK Android (aapt) construit automatiquement une classe statique appelée R. Elle ne contient
que des constantes entières groupées par catégories : id, layout, menu. . . :
41

IUT de Lannion
P. Nerzic
2019-20
public final class R {
public static final class string {
public static final int app_name=0x7f080000;
public static final int message=0x7f080001;
}
public static final class layout {
public static final int main=0x7f030000;
}
...
2.2.2. La classe R
Cette classe R est générée automatiquement par ce que vous mettez dans le dossier res : dispositions,
identifiants, chaînes. . . Certaines de ces ressources sont des fichiers XML, d’autres sont des images
PNG.
Par exemple, res/values/strings.xml :
<?xml version="1.0" encoding="utf-8"?>
<resources>
<string name="app_name">Exemple</string>
<string name="message">Bonjour !</string>
<resources>
2.2.3. Rappel sur la structure d’un fichier XML
Un fichier XML : nœuds racine, éléments, attributs, valeurs, texte.
<racine>

<element attribut1="valeur1"
attribut2="valeur2">
<feuille1 attribut3="valeur3"/>
<feuille2>texte</feuille2>
</element>
texte en vrac
</racine>
Voir le cours XML.
2.2.4. Espaces de nommage dans un fichier XML
Dans le cas d’Android, il y a un grand nombre d’éléments et d’attributs normalisés. Pour les distinguer,
ils ont été regroupés dans le namespace android. Dans la norme XML, le namespace par défaut n’est
jamais appliqué aux attributs, donc il faut mettre le préfixe sur chacun d’eux.
Vous pouvez lire cette page et celle-ci sur les namespaces.
42

IUT de Lannion
P. Nerzic
2019-20
<menu xmlns:android=
"http://schemas.android.com/apk/res/android">
<item
android:id="@+id/action_settings"
android:orderInCategory="100"
android:showAsAction="never"
android:title="Configuration"/>
</menu>
2.2.5. Création d’une interface par programme
Il est possible de créer une interface par programme, comme avec JavaFX et Swing, mais c’est assez
compliqué :
Context ctx = getApplicationContext();
TextView tv = new TextView(ctx);
tv.setText("Demat !");
RelativeLayout rl = new RelativeLayout(ctx);
LayoutParams lp = new LayoutParams();
lp.width = LayoutParams.MATCH_PARENT;
lp.height = LayoutParams.MATCH_PARENT;
rl.addView(tv, lp);
setContentView(rl);
}
2.2.6. Programme et ressources
Il est donc préférable de stocker l’interface dans un fichier res/layout/main.xml :
<RelativeLayout ...>
<TextView android:text="Demat !" ... />
</RelativeLayout>
qui est référencé par son identifiant R.layout.nom_du_fichier (ici c’est main) dans le programme
Java :
protected void onCreate(Bundle bundle) {
super.onCreate(bundle);
}
2.2.7. Ressources de type chaînes
Dans res/values/strings.xml, on place les chaînes de l’application, au lieu de les mettre en
constantes dans le source :
43

IUT de Lannion
P. Nerzic
2019-20
<resources>
<string name="app_name">HelloWorld</string>
<string name="main_menu">Menu principal</string>
<string name="action_settings">Configuration</string>
<string name="bonjour">Demat !</string>
</resources>
Intérêt : pouvoir traduire une application sans la recompiler.
2.2.8. Traduction des chaînes (localisation)
Lorsque les textes sont définis dans res/values/strings.xml, il suffit de faire des copies du dossier
values, en values-us, values-fr, values-de, etc. et de traduire les textes en gardant les attributs
name. Voici par exemple res/values-de/strings.xml :
<resources>
<string name="app_name">HelloWorld</string>
<string name="main_menu">Hauptmenü</string>
<string name="action_settings">Einstellungen</string>
<string name="bonjour">Guten Tag</string>
</resources>
Le système android ira chercher automatiquement le bon texte en fonction des paramètres linguistiques
configurés par l’utilisateur.
2.2.9. Référencement des ressources texte
Voici comment affecter une ressource chaîne à une vue en Java :
TextView tv = new TextView(ctx);
tv.setText(R.string.bonjour);
R.string.bonjour désigne le texte de <string name="bonjour">... dans le fichier res/values*/strings.x
Voici comment spécifier un titre de label dans un layout.xml :
<RelativeLayout>
<TextView android:text="@string/bonjour" />
</RelativeLayout>
@string/nom est une référence à une ressource, la chaîne de res/values/strings.xml ayant ce nom.
44

IUT de Lannion
P. Nerzic
2019-20
2.2.10. Identifiants et vues
La méthode setContentView fait afficher le formulaire défini par l’identifiant R.layout indiqué.
Lorsque l’application veut manipuler l’une de ses vues, elle doit faire utiliser R.id.symbole, ex :
TextView tv = findViewById(R.id.message);
avec la définition suivante dans res/layout/main.xml :
<RelativeLayout>
<TextView android:id="@+id/message"
android:text="@string/bonjour" />
</RelativeLayout>
La notation @+id/nom définit un identifiant pour le TextView.
2.2.11. @id/nom ou @+id/nom ?
Il y a les deux notations :
@id/nom pour référencer un identifiant déjà défini (ailleurs)
@+id/nom pour définir (créer) cet identifiant
Exemple, le Button btn désigne le TextView titre :
<RelativeLayout xmlns:android="..." ... >
<TextView ...
android:id="@+id/titre"
android:text="@string/titre" />
<Button ...
android:id="@+id/btn"
android:layout_below="@id/titre"
android:text="@string/ok" />
</RelativeLayout>
2.2.12. Images : R.drawable.nom
De la même façon, les images PNG placées dans res/drawable et res/mipmaps-* sont référençables :
<ImageView
android:src="@drawable/velo"
android:contentDescription="@string/mon_velo" />
La notation @drawable/nom référence l’image portant ce nom dans l’un des dossiers.
NB: les dossiers res/mipmaps-* contiennent la même image à des définitions différentes, pour
correspondre à différents téléphones et tablettes. Ex: mipmap-hdpi contient des icônes en 72x72
pixels.
45

IUT de Lannion
P. Nerzic
2019-20
2.2.13. Tableau de chaînes : R.array.nom
Voici un extrait du fichier res/values/arrays.xml :
<resources>
<string-array name="planetes">
<item>Mercure</item>
<item>Venus</item>
<item>Terre</item>
<item>Mars</item>
</string-array>
</resources>
Dans le programme Java, il est possible de faire :
Resources res = getResources();
String[] planetes = res.getStringArray(R.array.planetes);
2.2.14. Autres
D’autres notations existent :
• @style/nom pour des définitions de res/style
• @menu/nom pour des définitions de res/menu
Certaines notations, @package:type/nom font référence à des données prédéfinies, comme :
• @android:style/TextAppearance.Large
• @android:color/black
Il y a aussi une notation en ?type/nom pour référencer la valeur de l’attribut nom, ex :
?android:attr/textColorSecondary.
2.3. Mise en page
2.3.1. Structure d’une interface Android
Un écran Android de type formulaire est généralement composé de plusieurs vues. Entre autres :
• TextView, ImageView : titre, image
• EditText : texte à saisir
• Button, CheckBox : bouton à cliquer, case à cocher
Ces vues sont alignées à l’aide de groupes sous-classes de ViewGroup, éventuellement imbriqués :
• LinearLayout : positionne ses vues en ligne ou colonne
• RelativeLayout : positionne ses vues l’une par rapport à l’autre
• TableLayout : positionne ses vues sous forme d’un tableau
2.3.2. Arbre des vues
Les groupes et vues forment un arbre :
46

IUT de Lannion
P. Nerzic
2019-20
Figure 17: Arbre de vues
2.3.3. Représentation en XML
Cet arbre s’écrit en XML :
<LinearLayout android:id="@+id/groupe1" ...>
<TextView android:id="@+id/titre" .../>
<EditText android:id="@+id/saisie" .../>
<LinearLayout android:id="@+id/groupe2" ...>
<Button android:id="@+id/ok" .../>
<Button android:id="@+id/raz" .../>
<Button android:id="@+id/annuler" .../>
</LinearLayout>
</LinearLayout>
2.3.4. Paramètres de positionnement
La plupart des groupes utilisent des paramètres de placement sous forme d’attributs XML. Par
exemple, telle vue à droite de telle autre, telle vue la plus grande possible, telle autre la plus petite.
Ces paramètres sont de deux sortes :
• ceux qui sont demandés pour toutes les vues : android:layout_width et android:layout_height,
• ceux qui sont demandés par le groupe englobant et qui en sont spécifiques, comme
android:layout_weight, android:layout_alignParentBottom, android:layout_centerInParent. .
2.3.5. Paramètres généraux
Toutes les vues doivent spécifier ces deux attributs :
android:layout_width largeur de la vue
android:layout_height hauteur de la vue
Ils peuvent valoir :
47

IUT de Lannion
P. Nerzic
2019-20
Figure 18: Bords et marges
• "wrap_content" : la vue est la plus petite possible
• "match_parent" : la vue est la plus grande possible
• "valeurdp" : une taille fixe, ex : "100dp" mais c’est peu recommandé, sauf 0dp pour un cas
particulier, voir plus loin
Les dp sont une unité de taille indépendante de l’écran. 100dp font 100 pixels sur un écran de 100 dpi
(100 dots per inch) tandis qu’ils font 200 pixels sur un écran 200dpi. Ça fait la même taille apparente.
2.3.6. Autres paramètres géométriques
Il est possible de modifier l’espacement des vues :
Padding espace entre le texte et les bords, géré par chaque vue
Margin espace autour des bords, géré par les groupes
2.3.7. Marges et remplissage
On peut définir les marges et les remplissages séparément sur chaque bord (Top, Bottom, Left, Right),
ou identiquement sur tous :
<Button
android:layout_margin="10dp"
android:layout_marginTop="15dp"
android:padding="10dp"
android:paddingLeft="20dp" />
2.3.8. Groupe de vues LinearLayout
Il range ses vues soit horizontalement, soit verticalement
<LinearLayout android:orientation="horizontal"
android:layout_height="wrap_content">
<Button android:text="Ok"
android:layout_height="wrap_content"/>
<Button android:text="Annuler"
48

IUT de Lannion
P. Nerzic
2019-20
Figure 19: Influence des poids sur la largeur
</LinearLayout>
Il faut seulement définir l’attribut android:orientation à "horizontal" ou "vertical". Lire la
doc Android.
2.3.9. Pondération des tailles
Une façon intéressante de spécifier les tailles des vues dans un LinearLayout consiste à leur affecter
un poids avec l’attribut android:layout_weight.
• Un layout_weight égal à 0 rend la vue la plus petite possible
• Un layout_weight non nul donne une taille correspondant au rapport entre ce poids et la
somme des poids des autres vues
Pour cela, il faut aussi fixer la taille de ces vues (ex : android:layout_width) soit à "wrap_content",
soit à "0dp".
• Si la taille vaut "wrap_content", alors le poids agit seulement sur l’espace supplémentaire
alloué aux vues.
• Mettre “0dp” pour que ça agisse sur la taille entière.
2.3.10. Exemple de poids différents
Voici 4 LinearLayout horizontaux de 3 boutons ayant des poids égaux à leurs titres. En 3e
ligne, les
boutons ont une largeur de 0dp
49

IUT de Lannion
P. Nerzic
2019-20
2.3.11. Groupe de vues TableLayout
C’est une variante du LinearLayout : les vues sont rangées en lignes de colonnes bien tabulées. Il
faut construire une structure XML comme celle-ci. Voir sa doc Android.
<TableLayout ...>
<TableRow>
<item 1.1 .../>
<item 1.2 .../>
</TableRow>
<TableRow>
<item 2.1 .../>
<item 2.2 .../>
</TableRow>
<TableLayout>
NB : les <TableRow> n’ont aucun attribut.
2.3.12. Largeur des colonnes d’un TableLayout
Ne pas spécifier android:layout_width dans les vues d’un TableLayout, car c’est obligatoirement
toute la largeur du tableau. Seul la balise <TableLayout> exige cet attribut.
Deux propriétés intéressantes permettent de rendre certaines colonnes étirables. Fournir les numéros
(première = 0).
• android:stretchColumns : numéros des colonnes étirables
• android:shrinkColumns : numéros des colonnes reductibles
<TableLayout
android:stretchColumns="1,2"
android:shrinkColumns="0,3"
android:layout_height="wrap_content" >
2.3.13. Groupe de vues RelativeLayout
C’est le plus complexe à utiliser mais il donne de bons résultats. Il permet de spécifier la position
relative de chaque vue à l’aide de paramètres complexes : (LayoutParams)
• Tel bord aligné sur le bord du parent ou centré dans son parent :
– android:layout_alignParentTop, android:layout_centerVertical. . .
• Tel bord aligné sur le bord opposé d’une autre vue :
– android:layout_toRightOf, android:layout_above, android:layout_below. . .
• Tel bord aligné sur le même bord d’une autre vue :
– android:layout_alignLeft, android:layout_alignTop. . .
50

IUT de Lannion
P. Nerzic
2019-20
2.3.14. Utilisation d’un RelativeLayout
Pour bien utiliser un RelativeLayout, il faut commencer par définir les vues qui ne dépendent que
des bords du Layout : celles qui sont collées aux bords ou centrées.
<TextView android:id="@+id/titre"
android:layout_alignParentTop="true"
android:layout_alignParentRight="true"
android:layout_alignParentLeft="true" .../>
Puis créer les vues qui dépendent des vues précédentes.
<EditText android:layout_below="@id/titre"
android:layout_alignParentRight="true"
android:layout_alignParentLeft="true" .../>
Et ainsi de suite.
2.3.15. Autres groupements
Ce sont les sous-classes de ViewGroup également présentées dans cette page. Impossible de faire
l’inventaire dans ce cours. C’est à vous d’aller explorer en fonction de vos besoins.
2.4. Composants d’interface
2.4.1. Vues
Android propose un grand nombre de vues, à découvrir en TP :
• Textes : titres, saisies
• Boutons, cases à cocher
• Curseurs
Beaucoup ont des variantes. Ex: saisie de texte = no
de téléphone ou adresse ou texte avec suggestion
ou . . .
Consulter la doc en ligne de toutes ces vues. On les trouve dans le package android.widget.
À noter que les vues évoluent avec les versions d’Android, certaines changent, d’autres disparaissent.
2.4.2. TextView
Le plus simple, il affiche un texte statique, comme un titre. Son libellé est dans l’attribut
android:text.
<TextView
android:id="@+id/tvtitre"
android:text="@string/titre"
... />
51

IUT de Lannion
P. Nerzic
2019-20
On peut le changer dynamiquement :
TextView tvTitre = findViewById(R.id.tvtitre);
tvTitre.setText("blablabla");
2.4.3. Button
L’une des vues les plus utiles est le Button :
<Button
android:id="@+id/btn_ok"
android:text="@string/ok"
... />
• En général, on définit un identifiant pour chaque vue active, ici : android:id="@+id/btn_ok"
• Son titre est dans l’attribut android:text.
• Voir la semaine prochaine pour son activité : réaction à un clic.
2.4.4. Bascules
Les CheckBox sont des cases à cocher :
<CheckBox
android:id="@+id/cbx_abonnement_nl"
android:text="@string/abonnement_newsletter"
... />
Les ToggleButton sont une variante : . On peut définir le texte actif et le texte inactif avec
android:textOn et android:textOff.
2.4.5. EditText
Un EditText permet de saisir un texte :
<EditText
android:id="@+id/email_address"
android:inputType="textEmailAddress"
... />
L’attribut android:inputType spécifie le type de texte : adresse, téléphone, etc. Ça définit le clavier
qui est proposé pour la saisie.
Lire la référence Android pour connaître toutes les possibilités.
2.4.6. Autres vues
On reviendra sur certaines de ces vues les prochaines semaines, pour préciser les attributs utiles pour
une application. D’autres vues pourront aussi être employées à l’occasion.
52

IUT de Lannion
P. Nerzic
2019-20
2.4.7. C’est tout
C’est fini pour cette semaine, rendez-vous la semaine prochaine pour un cours sur les écouteurs et les
activités.
53

IUT de Lannion
P. Nerzic
2019-20
Semaine 3
Vie d’une application
Le cours de cette semaine concerne la vie d’une application :
• Applications et activités, manifeste : bibliographie
• Cycles de vie : voir cette page
• Vues, événements et écouteurs : voir ce lien et celui-ci
3.1. Applications et activités
3.1.1. Composition d’une application
Une application est composée d’une ou plusieurs activités. Chacune gère un écran d’interaction avec
l’utilisateur et est définie par une classe Java.
Une application complexe peut aussi contenir :
• des services : ce sont des processus qui tournent en arrière-plan,
• des fournisseurs de contenu : ils représentent une sorte de base de données,
• des récepteurs d’annonces : pour gérer des événements globaux envoyés par le système à toutes
les applications.
3.1.2. Déclaration d’une application
Le fichier AndroidManifest.xml déclare les éléments d’une application, avec un ’.’ devant le nom de classe des
<manifest ... >
<application android:icon="@drawable/app_icon.png" ...>
<activity android:name=".MainActivity"
... />
<activity android:name=".EditActivity"
... />
...
</application>
</manifest>
<application> est le seul élément sous la racine <manifest> et ses filles sont des <activity>.
54

IUT de Lannion
P. Nerzic
2019-20
3.1.3. Démarrage d’une application
L’une des activités est marquée comme démarrable de l’extérieur :
<activity android:name=".MainActivity" ...>
<intent-filter>
<action android:name="android.intent.action.MAIN"/>
<category android:name="android.intent.category.LAUNCHER"/>
</intent-filter>
</activity>
Un <intent-filter> déclare les conditions de démarrage d’une activité, ici il dit que c’est l’activité
principale.
3.1.4. Démarrage d’une activité et Intents
Les activités sont démarrées à l’aide d’Intents. Un Intent contient une demande destinée à une
activité, par exemple, composer un numéro de téléphone ou lancer l’application.
• action : spécifie ce que l’Intent demande. Il y en a de très nombreuses :
– VIEW pour afficher quelque chose, EDIT pour modifier une information, SEARCH. . .
• données : selon l’action, ça peut être un numéro de téléphone, l’identifiant d’une information. . .
• catégorie : information supplémentaire sur l’action, par exemple, ...LAUNCHER pour lancer une
application.
Une application a la possibilité de lancer certaines activités d’une autre application, celles qui ont un
intent-filter.
3.1.5. Lancement d’une activité par programme
Soit une application contenant deux activités : Activ1 et Activ2. La première lance la seconde par :
Intent intent = new Intent(this, Activ2.class);
startActivity(intent);
L’instruction startActivity démarre Activ2. Celle-ci se met devant Activ1 qui se met alors en
sommeil.
Ce bout de code est employé par exemple lorsqu’un bouton, un menu, etc. est cliqué. Seule contrainte :
que ces deux activités soient déclarées dans AndroidManifest.xml.
3.1.6. Lancement d’une application Android
Il n’est pas possible de montrer toutes les possibilités, mais par exemple, voici comment ouvrir le
navigateur sur un URL :
String url =
"https://perso.univ-rennes1.fr/pierre.nerzic/Android";
intent = new Intent(Intent.ACTION_VIEW, Uri.parse(url));
55

IUT de Lannion
P. Nerzic
2019-20
L’action VIEW avec un URI (généralisation d’un URL) est interprétée par Android, cela fait ouvrir
automatiquement le navigateur.
3.1.7. Lancement d’une activité d’une autre application
Soit une seconde application dans le package fr.iutlan.appli2. Une activité peut la lancer ainsi :
intent = new Intent(Intent.ACTION_MAIN);
intent.addCategory(Intent.CATEGORY_LAUNCHER);
intent.setClassName(
"fr.iutlan.appli2",
"fr.iutlan.appli2.MainActivity");
intent.setFlags(Intent.FLAG_ACTIVITY_NEW_TASK);
Cela consiste à créer un Intent d’action MAIN et de catégorie LAUNCHER pour la classe MainActivity
de l’autre application.
3.1.8. Autorisations d’une application
Une application doit déclarer les autorisations dont elle a besoin : accès à internet, caméra, carnet
d’adresse, GPS, etc.
Cela se fait en rajoutant des élements dans le manifeste :
<manifest ... >
<uses-permission
android:name="android.permission.INTERNET" />
...
<application .../>
</manifest>
Consulter cette page pour la liste des permissions existantes.
NB: les premières activités que vous créerez n’auront besoin d’aucune permission.
3.1.9. Sécurité des applications (pour info)
Chaque application est associée à un UID (compte utilisateur Unix) unique dans le système. Ce
compte les protège les unes des autres. Il peut être défini dans le fichier AndroidManifest.xml sous
forme d’un nom de package :
<manifest ...
android:sharedUserId="fr.iutlan.demos">
...
</manifest>
Définir l’attribut android:sharedUserId avec une chaîne identique à une autre application, et signer
les deux applications avec le même certificat, permet à l’une d’accéder à l’autre.
56

IUT de Lannion
P. Nerzic
2019-20
3.2. Applications
3.2.1. Fonctionnement d’une application
Au début, le système Android lance l’activité qui est marquée action=MAIN et catégorie=LAUNCHER
dans AndroidManifest.xml.
Ensuite, d’autres activités peuvent être démarrées. Chacune se met « devant » les autres comme sur
une pile. Deux cas sont possibles :
• La précédente activité se termine, on ne revient pas dedans.
Par exemple, une activité où on tape son login et son mot de passe lance l’activité principale et
se termine.
• La précédente activité attend la fin de la nouvelle car elle lui demande un résultat en retour.
Exemple : une activité de type liste d’items lance une activité pour éditer un item quand on
clique longuement dessus, mais attend la fin de l’édition pour rafraîchir la liste.
3.2.2. Navigation entre activités
Voici un schéma (Google) illustrant les possibilités de navigation parmi plusieurs activités.
3.2.3. Lancement avec ou sans retour
Rappel, pour lancer Activ2 à partir de Activ1 :
On peut demander la terminaison de this après lancement de Activ2 ainsi :
finish();
finish() fait terminer l’activité courante. L’utilisateur ne pourra pas faire back dessus, car elle
disparaît de la pile.
3.2.4. Lancement avec attente de résultat
Le lancement d’une activité avec attente de résultat est plus complexe. Il faut définir un code d’appel
RequestCode fourni au lancement.
private static final int APPEL_ACTIV2 = 1;
startActivityForResult(intent, APPEL_ACTIV2);
57

IUT de Lannion
P. Nerzic
2019-20
Figure 20: Navigation parmi les activités d’une application
58

IUT de Lannion
P. Nerzic
2019-20
Ce code identifie l’activité lancée, afin de savoir plus tard que c’est d’elle qu’on revient. Par exemple,
on pourrait lancer au choix plusieurs activités : édition, copie, suppression d’informations. Il faut
pouvoir les distinguer au retour.
Consulter cette page.
Ensuite, il faut définir une méthode callback qui est appelée lorsqu’on revient dans notre activité :
@Override
protected void onActivityResult(
int requestCode, int resultCode, Intent data)
{
// uti a fait back
if (resultCode == Activity.RESULT_CANCELED) return;
// selon le code d'appel
switch (requestCode) {
case APPEL_ACTIV2: // on revient de Activ2
...
}
}
3.2.5. Terminaison d’une activité
L’activité lancée par la première peut se terminer pour deux raisons :
• Volontairement, en appelant la méthode finish() :
setResult(RESULT_OK);
finish();
• À cause du bouton « back » du téléphone, son action revient à faire ceci :
setResult(RESULT_CANCELED);
finish();
Dans ces deux cas, on revient dans l’activité appelante (sauf si elle-même avait fait finish().
3.2.6. Méthode onActivityResult
Quand on revient dans l’activité appelante, Android lui fait exécuter cette méthode :
onActivityResult(int requestCode, int resultCode, Intent data)
• requestCode est le code d’appel de startActivityForResult
• resultCode vaut soit RESULT_CANCELED soit RESULT_OK, voir le transparent précédent
• data est fourni par l’activité appelée et qui vient de se terminer.
Ces deux dernières viennent d’un appel à setResult(resultCode, data)
59

IUT de Lannion
P. Nerzic
2019-20
3.2.7. Transport d’informations dans un Intent
Les Intent servent aussi à transporter des informations d’une activité à l’autre : les extras.
Voici comment placer des données dans un Intent :
Intent intent =
new Intent(this, DeleteInfoActivity.class);
intent.putExtra("idInfo", idInfo);
intent.putExtra("hiddencopy", hiddencopy);
putExtra(nom, valeur) rajoute un couple (nom, valeur) dans l’intent. La valeur doit être sérialis-
able : nombres, chaînes et structures simples.
3.2.8. Extraction d’informations d’un Intent
Ces instructions récupèrent les données d’un Intent :
Intent intent = getIntent();
Integer idInfo = intent.getIntExtra("idInfo", -1);
bool hidden = intent.getBooleanExtra("hiddencopy", false);
• getIntent() retourne l’Intent qui a démarré cette activité.
• getTypeExtra(nom, valeur par défaut) retourne la valeur de ce nom si elle en fait partie, la
valeur par défaut sinon.
Il est très recommandé de placer les chaînes dans des constantes, dans la classe appelée :
public static final String EXTRA_IDINFO = "idInfo";
public static final String EXTRA_HIDDEN = "hiddencopy";
3.2.9. Contexte d’application
Pour finir sur les applications, il faut savoir qu’il y a un objet global vivant pendant tout le
fonctionnement d’une application : le contexte d’application. Voici comment le récupérer :
Application context = this.getApplicationContext();
Par défaut, c’est un objet neutre ne contenant que des informations Android.
Il est possible de le sous-classer afin de stocker des variables globales de l’application.
3.2.10. Définition d’un contexte d’application
Pour commencer, dériver une sous-classe de Application :
60

IUT de Lannion
P. Nerzic
2019-20
public class MonApplication extends Application
{
// variable globale de l'application
private int varglob;
public int getVarGlob() { return varglob; }
// initialisation du contexte
@Override public void onCreate() {
super.onCreate();
varglob = 3;
}
}
Ensuite, la déclarer dans AndroidManifest.xml, dans l’attribut android:name de l’élément
<application>, mettre un point devant :
<manifest xmlns:android="..." ...>
<application android:name=".MonApplication"
android:icon="@drawable/icon"
android:label="@string/app_name">
...
3.2.11. Définition d’un contexte d’application, fin
Enfin, l’utiliser dans n’importe laquelle des activités :
// récupérer le contexte d'application
MonApplication context =
(MonApplication) this.getApplicationContext();
// utiliser la variable globale
... context.getVarGlob() ...
Remarquez la conversion de type du contexte.
3.3. Activités
3.3.1. Présentation
Voyons maintenant comment fonctionnent les activités.
• Démarrage (à cause d’un Intent)
• Apparition/masquage sur écran
• Terminaison
Une activité se trouve dans l’un de ces états :
61

IUT de Lannion
P. Nerzic
2019-20
Figure 21: Cycle de vie
• active (resumed) : elle est sur le devant, l’utilisateur peut jouer avec,
• en pause (paused) : partiellement cachée et inactive, car une autre activité est venue devant,
• stoppée (stopped) : totalement invisible et inactive, ses variables sont préservées mais elle ne
tourne plus.
3.3.2. Cycle de vie d’une activité
Ce diagramme résume les changement d’états d’une activité :
3.3.3. Événements de changement d’état
La classe Activity reçoit des événements de la part du système Android, ça appelle des fonctions
appelées callbacks.
Exemples :
onCreate Un Intent arrive dans l’application, il déclenche la création d’une activité, dont l’interface.
onPause Le système prévient l’activité qu’une autre activité est passée devant, il faut enregistrer les
informations au cas où l’utilisateur ne revienne pas.
3.3.4. Squelette d’activité
public class EditActivity extends Activity
{
@Override
public void onCreate(Bundle savedInstanceState) {
// obligatoire
62

IUT de Lannion
P. Nerzic
2019-20
// met en place les vues de cette activité
setContentView(R.layout.edit_activity);
}
}
@Override signifie que cette méthode remplace celle héritée de la superclasse. Il faut quand même
l’appeler sur super en premier.
3.3.5. Terminaison d’une activité
Voici la prise en compte de la terminaison définitive d’une activité, avec la fermeture d’une base de
données :
@Override
public void onDestroy() {
// obligatoire
super.onDestroy();
// fermer la base
db.close();
}
3.3.6. Pause d’une activité
Cela arrive quand une nouvelle activité passe devant, exemple : un appel téléphonique. Il faut libérer
les ressources qui consomment de l’énergie (animations, GPS. . . ).
@Override public void onPause() {
super.onPause();
// arrêter les animations sur l'écran
...
}
@Override public void onResume() {
super.onResume();
// démarrer les animations
...
}
3.3.7. Arrêt d’une activité
Cela se produit quand l’utilisateur change d’application dans le sélecteur d’applications, ou qu’il
change d’activité dans votre application. Cette activité n’est plus visible et doit enregistrer ses
données.
Il y a deux méthodes concernées :
• protected void onStop() : l’application est arrêtée, libérer les ressources,
• protected void onStart() : l’application démarre, allouer les ressources.
Il faut comprendre que les utilisateurs peuvent changer d’application à tout moment. La votre doit
être capable de résister à ça.
63

IUT de Lannion
P. Nerzic
2019-20
3.3.8. Enregistrement de valeurs d’une exécution à l’autre
Il est possible de sauver des informations d’un lancement à l’autre de l’application (certains cas
comme la rotation de l’écran ou une interruption par une autre activité), dans un Bundle. C’est un
container de données quelconques, sous forme de couples (“nom”, valeur).
static final String ETAT_SCORE = "ScoreJoueur"; // nom
private int mScoreJoueur = 0; // valeur
@Override
public void onSaveInstanceState(Bundle etat) {
// enregistrer l'état courant
etat.putInt(ETAT_SCORE, mScoreJoueur);
super.onSaveInstanceState(etat);
}
3.3.9. Restaurer l’état au lancement
La méthode onRestoreInstanceState reçoit un paramètre de type Bundle (comme la méthode
onCreate, mais dans cette dernière, il peut être null). Il contient l’état précédemment sauvé.
@Override
protected void onRestoreInstanceState(Bundle etat) {
super.onRestoreInstanceState(etat);
// restaurer l'état précédent
mScoreJoueur = etat.getInt(ETAT_SCORE);
}
Ces deux méthodes sont appelées automatiquement (sorte d’écouteurs), sauf si l’utilisateur tue
l’application. Cela permet de reprendre l’activité là où elle en était.
Voir IcePick pour une automatisation de ce concept.
3.4. Vues et activités
3.4.1. Obtention des vues
La méthode setContentView charge une mise en page (layout) sur l’écran. Ensuite l’activité peut
avoir besoin d’accéder aux vues, par exemple lire la chaîne saisie dans un texte. Pour cela, il faut
obtenir l’objet Java correspondant.
EditText nom = findViewById(R.id.edt_nom);
Cette méthode cherche la vue qui possède cet identifiant dans le layout de l’activité. Si cette vue
n’existe pas (mauvais identifiant, ou pas créée), la fonction retourne null.
Un mauvais identifiant peut être la raison d’un bug. Cela peut arriver quand on se trompe de layout
pour la vue.
64

IUT de Lannion
P. Nerzic
2019-20
3.4.2. Propriétés des vues
La plupart des vues ont des setters et getters Java pour leurs propriétés XML. Par exemple TextView.
En XML :
<TextView android:id="@+id/titre"
android:lines="2"
android:text="@string/debut" />
En Java :
TextView tvTitre = findViewById(R.id.titre);
tvTitre.setLines(2);
tvTitre.setText(R.string.debut);
Consulter leur documentation pour les propriétés, qui sont extrêmement nombreuses.
3.4.3. Actions de l’utilisateur
Prenons l’exemple de ce Button. Lorsque l’utilisateur appuie dessus, ça appelle automatiquement la
méthode onValider de l’activité grâce à l’attribut onClick="onValider".
<Button
android:onClick="onValider"
android:id="@+id/btn_valider"
android:text="@string/valider"/>
Il faut définir la méthode onValider dans l’activité :
public void onValider(View btn) {
...
}
3.4.4. Définition d’un écouteur
Il y a une autre manière de définir une réponse à un clic : un écouteur (listener), comme un
EventHandler dans JavaFX. Un écouteur est une instance de classe implémentant l’interface
View.OnClickListener qui possède la méthode public void onClick(View v).
Cela peut être :
• une classe privée anonyme,
• une classe privée ou publique dans l’activité,
• l’activité elle-même.
Dans tous les cas, on fournit cette instance en paramètre à la méthode setOnClickListener du
bouton :
65

IUT de Lannion
P. Nerzic
2019-20
Button btn = findViewById(R.id.btn_valider);
btn.setOnClickListener(ecouteur);
3.4.5. Écouteur privé anonyme
Il s’agit d’une classe qui est définie à la volée, lors de l’appel à setOnClickListener. Elle ne contient
qu’une seule méthode.
btn.setOnClickListener(
new View.OnClickListener() {
public void onClick(View btn) {
// faire quelque chose
}
});
Dans la méthode onClick, il faut employer la syntaxe MonActivity.this pour manipuler les variables
et méthodes de l’activité sous-jacente.
Sur les dernières versions d’AndroidStudio, cet écouteur est transforme en lambda. C’est une écriture
plus compacte qu’on retrouve également en JavaScript, et très largement employée en Kotlin.
btn.setOnClickListener((btn) -> {
});
Cette transformation est possible parce que l’interface View.OnClickListener ne possède qu’une
seule méthode.
3.4.6. Écouteur privé
Cela consiste à définir une classe privée dans l’activité ; cette classe implémente l’interface
OnClickListener ; et à en fournir une instance en tant qu’écouteur.
private class EcBtnValider implements View.OnClickListener {
}
};
public void onCreate(...) {
...
btn.setOnClickListener(new EcBtnValider());
}
66

IUT de Lannion
P. Nerzic
2019-20
3.4.7. L’activité elle-même en tant qu’écouteur
Il suffit de mentionner this comme écouteur et d’indiquer qu’elle implémente l’interface
OnClickListener.
public class EditActivity extends Activity
implements View.OnClickListener {
...
btn.setOnClickListener(this);
}
}
Ici, par contre, tous les boutons appelleront la même méthode.
3.4.8. Distinction des émetteurs
Dans le cas où le même écouteur est employé pour plusieurs vues, il faut les distinguer en se basant
sur leur identitifiant obtenu avec getId() :
public void onClick(View v) {
switch (v.getId()) {
case R.id.btn_valider:
...
break;
case R.id.btn_effacer:
...
break;
}
}
3.4.9. Événements des vues courantes
Vous devrez étudier la documentation. Voici quelques exemples :
• Button : onClick lorsqu’on appuie sur le bouton, voir sa doc
• Spinner : OnItemSelected quand on choisit un élément, voir sa doc
• RatingBar : OnRatingBarChange quand on modifie la note, voir sa doc
• etc.
Heureusement, dans le cas de formulaires, les actions sont majoritairement basées sur des boutons.
3.4.10. C’est fini pour aujourd’hui
C’est assez pour cette semaine, rendez-vous la semaine prochaine pour un cours sur les applications
de gestion de données (listes d’items).
Plus tard, nous verrons comment Android raffine la notion d’activité, en la séparant en fragments.
67

IUT de Lannion
P. Nerzic
2019-20
Figure 22: Liste d’items
Semaine 4
Application liste
Durant les prochaines semaines, nous allons nous intéresser aux applications de gestion d’une liste
d’items.
• Stockage d’une liste
• Affichage d’une liste, adaptateurs
• Consultation et édition d’un item
4.1. Présentation
4.1.1. Principe général
On veut programmer une application pour afficher et éditer une liste d’items.
• Cette semaine, la liste est stockée dans un tableau type ArrayList ; en semaine 6, ça sera dans
une BDD Realm.
68

IUT de Lannion
P. Nerzic
2019-20
Figure 23: Vue, adaptateur et données
• L’écran est occupé par un ListView ou un RecyclerView. Ce sont des vues spécialisées dans
l’affichage de listes quelconques.
Consulter cette documentation sur les ListView et celle-ci, très compliquée, sur les RecyclerView,
mais surtout celle là sur les adaptateurs.
On va d’abord parler des ListView, les plus simples, puis des RecyclerView un peu plus complexes
mais plus polyvalents.
4.1.2. Schéma global
L’intermédiaire entre la liste et la vue est géré par un adaptateur, objet qui sait comment afficher un
item dans le ListView.
4.1.3. Une classe pour représenter les items
Pour commencer, une classe pour représenter les items :
public class Planete {
public String mNom;
public int mDistance;
Planete(String nom, int distance) {
mNom = nom; // nom de la planète
mDistance = distance; // distance au soleil en Gm
}
public String toString() {
return mNom;
}
};
69

IUT de Lannion
P. Nerzic
2019-20
4.1.4. Données initiales
Deux solutions pour initialiser la liste avec des items prédéfinis :
• Un tableau dans les ressources, voir page 71.
• Un tableau constant Java comme ceci :
final Planete[] initdata = {
new Planete("Mercure", 58),
new Planete("Vénus", 108),
new Planete("Terre", 150),
...
};
final signifie constant, sa valeur ne changera plus.
4.1.5. Copie dans un ArrayList
L’étape suivante consiste à recopier les valeurs initiales dans un tableau dynamique de type
ArrayList<Planete> :
protected ArrayList<Planete> mListe;
void onCreate(...)
{
...
// copie du tableau dans un ArrayList
mListe = new ArrayList<>(Arrays.asList(initdata));
}
On peut aussi allouer la liste classiquement et recopier les éléments dans une boucle.
4.1.6. Rappels sur le container ArrayList<type>
C’est un type de données générique, c’est à dire paramétré par le type des éléments mis entre <. . . > ;
ce type doit être un objet.
import java.util.ArrayList;
ArrayList<TYPE> liste = new ArrayList<>();
NB: le type entre <> à droite est facultatif.
Quelques méthodes utiles :
• liste.size() : retourne le nombre d’éléments présents,
• liste.clear() : supprime tous les éléments,
• liste.add(elem) : ajoute cet élément à la liste,
• liste.remove(elem ou indice) : retire cet élément
• liste.get(indice) : retourne l’élément présent à cet indice,
• liste.contains(elem) : true si elle contient cet élément,
• liste.indexOf(elem) : indice de l’élément, s’il y est.
70

IUT de Lannion
P. Nerzic
2019-20
4.1.7. Données initiales dans les ressources
On crée deux tableaux dans le fichier res/values/arrays.xml :
<resources>
<string-array name="noms">
<item>Mercure</item>
<item>Venus</item>
...
</string-array>
<integer-array name="distances">
<item>58</item>
<item>108</item>
...
</integer-array>
</resources>
Ensuite, on récupère ces tableaux pour remplir le ArrayList :
// accès aux ressources
Resources res = getResources();
final String[] noms = res.getStringArray(R.array.noms);
final int[] distances = res.getIntArray(R.array.distances);
// recopie dans le ArrayList
mListe = new ArrayList<>();
for (int i=0; i<noms.length; ++i) {
mListe.add(new Planete(noms[i], distances[i]));
}
Intérêt : traduire les noms des planètes dans d’autres langues.
4.1.8. Remarques
Cette semaine, les données sont représentées dans un tableau. Dans les exemples précédents, c’est une
variable membre de l’activité. Pour faire mieux que cela, il faut définir une Application comme en
semaine 3 et mettre ce tableau ainsi que son initialisation dedans. Ainsi, le tableau devient disponible
dans toutes les activités de l’application. Voir le TP4.
En semaine 6, nous verrons comment utiliser une base de données Realm locale ou distante, au lieu
de ce tableau dynamique, ce qui résout proprement le problème de manière à la fois élégante et
persistante d’une exécution à l’autre.
4.2. Affichage de la liste
4.2.1. Activité
Android offre deux possibilités :
71

IUT de Lannion
P. Nerzic
2019-20
• dériver la classe ListActivity,
• dériver la classe Activity de base.
Ces deux possibilités sont très similaires : leur layout contient un ListView, il y a un layout pour les
items de la liste et un adaptateur pour accéder aux données.
La ListActivity prépare un peu plus de choses pour gérer les sélections d’items. Par exemple, si on
rajoute un TextView particulier, on peut avoir un message « La liste est vide ». Comme l’avantage
est minime, nous n’en parlerons pas.
Tandis qu’avec une simple Activity, c’est à nous de tout faire, voir page 81 pour la gestion des clics.
4.2.2. Mise en œuvre
Dans tous les cas, deux layouts sont à définir :
1. Un layout pour l’activité ; il doit contenir un ListView identifié par @android:id/list,
2. Un layout d’item ; il contient par exemple un TextView identifié par @android:id/text1, ce
layout est affiché pour chaque item des données.
Consulter la documentation de ListActivity.
4.2.3. Layout de l’activité pour afficher une liste
Voici le layout main.xml. J’ai rajouté le TextView qui affiche « Liste vide ». Notez les identifiants
spéciaux list et empty.
<LinearLayout xmlns:android="..."
android:orientation="vertical"
android:layout_height="match_parent">
<ListView android:id="@android:id/list"
android:layout_height="match_parent"/>
<TextView android:id="@android:id/empty"
android:text="La liste est vide"
... />
</LinearLayout>
On peut rajouter d’autres vues : boutons. . .
4.2.4. Mise en place du layout d’activité
Classiquement :
@Override
protected void onCreate(Bundle savedInstanceState)
{
// appeler la méthode surchargée dans la superclasse
72

IUT de Lannion
P. Nerzic
2019-20
Figure 24: Adaptateur entre les données et la vue
// mettre en place le layout contenant le ListView
// initialisation de la liste
...
4.3. Adaptateurs
4.3.1. Relations entre la vue et les données
Un ListView affiche les items à l’aide d’un adaptateur (adapter).
4.3.2. Rôle d’un adaptateur
L’adaptateur répond à la question que pose le ListView : « que dois-je afficher à tel endroit dans la
liste ? ». Il va chercher les données et instancie le layout d’item avec les valeurs.
L’adaptateur est une classe qui :
• accède aux données à l’aide de méthodes telles que getItem(int position), getCount(),
isEmpty() quelque soit le type de stockage des éléments : tableau, BDD. . .
• crée les vues d’affichage des items : getView(...) à l’aide du layout des items. Cela consiste à
instancier le layout — on dit expanser le layout, inflate en anglais.
4.3.3. Adaptateurs prédéfinis
Android propose quelques classes d’adaptateurs prédéfinis, dont :
• ArrayAdapter pour un ArrayList simple,
• SimpleCursorAdapter pour accéder à une base de données SQLite (on ne verra pas).
73

IUT de Lannion
P. Nerzic
2019-20
En général, dans une application innovante, il faut définir son propre adaptateur, voir page 76, mais
commençons par un ArrayAdapter standard.
4.3.4. ArrayAdapter<Type> pour les listes
Il permet d’afficher les données d’un ArrayList, mais il est limité à une seule chaîne par item, par
exemple le nom d’une planète, fournie par sa méthode toString(). Son constructeur :
ArrayAdapter(Context context, int item_layout_id, int textview_id, List<T> données)
context c’est l’activité qui crée cet adaptateur, mettre this
item_layout_id identifiant du layout des items, p. ex. android.R.layout.simple_list_item_1
ou R.layout.item
textview_id identifiant du TextView dans ce layout, p. ex. android.R.id.text1 ou
R.id.item_nom
données c’est la liste contenant les données (List est une surclasse de ArrayList)
4.3.5. Exemple d’emploi
Suite de la méthode onCreate de l’activité, on fournit la ArrayList<Planete> mListe au construc-
teur d’adaptateur :
// créer un adaptateur standard pour mListe
ArrayAdapter<Planete> adapter = new ArrayAdapter<>(this,
R.layout.item,
R.id.item_nom,
mListe);
// associer la liste affichée et l'adaptateur
ListView lv = findViewById(android.R.id.list);
lv.setAdapter(adapter);
La classe Planete doit avoir une méthode toString(), cf page 69. Cet adaptateur n’affiche que le
nom de la planète, rien d’autre.
4.3.6. Affichage avec une ListActivity
Si l’activité est une ListActivity, la fin est peu plus simple :
@Override
{
...
ArrayAdapter<Planete> adapter = new ArrayAdapter...
74

IUT de Lannion
P. Nerzic
2019-20
Figure 25: Layout complexe
// association liste - adaptateur
setListAdapter(adapter);
}
4.3.7. Layout pour un item
Vous devez définir le layout item.xml pour afficher un item :
<TextView xmlns:android="..."
android:id="@+id/item_nom"
android:textStyle="bold"
Ce layout est réduit à un TextView dont l’identifiant Java est R.id.item_nom. Retrouvez les dans la
création de l’adaptateur :
new ArrayAdapter<>(this,
R.layout.item, R.id.item_nom, mListe);
4.3.8. Autre layouts
Il est possible de créer des dispositions plus complexes pour les items mais alors il faudra programmer
un adaptateur spécifique.
<RelativeLayout xmlns:android="..." ...>
<ImageView android:id="@+id/item_image" .../>
<TextView android:id="@+id/item_nom" .../>
<TextView android:id="@+id/item_distance" .../>
</RelativeLayout>
Voir les adaptateurs personnalisés, page 76.
4.3.9. Layouts prédéfinis
Android définit deux layouts pour des éléments de listes simples :
• android.R.layout.simple_list_item_1
C’est un layout qui affiche un seul TextView. Son identifiant est android.R.id.text1,
75

IUT de Lannion
P. Nerzic
2019-20
• android.R.layout.simple_list_item_2
C’est un layout qui affiche deux TextView : un titre en grand et un sous-titre. Ses identifiants
sont android.R.id.text1 et android.R.id.text2.
Il suffit de les fournir à l’adaptateur. Il n’y a pas besoin de créer des fichiers XML, ni pour l’écran, ni
pour les items.
4.3.10. Exemple avec les layouts prédéfinis
Avec les layouts d’items prédéfinis Android, cela donne :
// créer un adaptateur standard pour mListe
ArrayAdapter<Planete> adapter =
new ArrayAdapter<>(this,
android.R.layout.simple_list_item_1,
android.R.id.text1,
mListe);
// associer la liste affichée et l'adaptateur
Le style d’affichage est minimaliste, seulement la liste des noms. On ne peut pas afficher deux
informations avec un ArrayAdapter.
4.4. Adaptateur personnalisé
4.4.1. Classe Adapter personnalisée
Parce que ArrayAdapter n’affiche qu’un seul texte, nous allons définir notre propre adaptateur :
PlaneteAdapter.
Il faut le faire hériter de ArrayAdapter<Planete> pour ne pas tout reprogrammer :
public class PlaneteAdapter extends ArrayAdapter<Planete>
{
public PlaneteAdapter(Context ctx, List<Planete> planetes)
{
super(ctx, 0, planetes);
}
Source biblio : http://www.bignerdranch.com/blog/customizing-android-listview-rows-subclassing
Sa principale méthode est getView qui crée les vues pour le ListView. Elle retourne une disposition,
p. ex. un RelativeLayout contenant des TextView et ImageView.
public
View getView(int position, View recup, ViewGroup parent);
• position est le numéro, dans le ListView, de l’item à afficher.
• recup est une ancienne vue devenue invisible dans le ListView. Voir transpa suivant.
NB: ce paramètre s’appelle convertView dans les docs.
• parent : le ListView auquel sera rattaché cette vue.
76

IUT de Lannion
P. Nerzic
2019-20
4.4.2. Réutilisation d’une vue
À l’écran, un ListView ne peut afficher que quelques éléments en même temps. On peut faire défiler
vers le haut ou vers le bas pour voir les autres.
Au lieu d’instancier autant de layouts que d’éléments dans la liste, un ListView réutilise ceux qui
deviennent invisibles à cause du défilement. Par exemple, quand on défile vers le haut pour voir
plus bas, les éléments du haut disparaissent de la vue ; on peut donc les réutiliser en changeant leur
contenu et en les affichant en dessous.
C’est comme un escalator : les marches qui arrivent à un bout reviennent au début.
Le paramètre appelé recup (ou convertView) est une telle vue réutilisée. S’il est null, on doit créer
la vue pour cet item, sinon on doit reprendre recup et changer son contenu.
4.4.3. Méthode getView personnalisée
Voici donc la surcharge de cette méthode :
@Override
public
View getView(int position, View recup, ViewGroup parent)
{
// créer ou réutiliser un PlaneteView
PlaneteView itemView = (PlaneteView) recup;
if (itemView == null)
itemView = PlaneteView.create(parent); // <==(!!)
// afficher les valeurs
itemView.setItem(super.getItem(position));
return itemView;
}
4.4.4. Méthode PlaneteView.create
Cette méthode crée une instance de PlaneteView qui est un groupe de vues pour afficher un item
des données.
• La méthode PlaneteAdapter.getView crée des PlaneteView à la demande du ListView,
• Un PlaneteView est une sorte de RelativeLayout contenant des TextView et ImageView
• Cette disposition est définie par un fichier layout XML res/layout/item.xml.
Dans le ListView, on va avoir plusieurs instances de PlaneteView, chacune pour un élément de la
liste.
4.4.5. Layout d’item res/layout/item.xml
C’est subtil : on va remplacer la racine du layout des items, un RelativeLayout par une classe
personnalisée :
77

IUT de Lannion
P. Nerzic
2019-20
<fr.iutlan.planetes.PlaneteView
xmlns:android="..."
Et cette classe PlaneteView hérite de RelativeLayout :
package fr.iutlan.planetes;
public class PlaneteView extends RelativeLayout
{
...
4.4.6. Classe personnalisée dans les ressources
Android permet d’utiliser les classes de notre application à l’intérieur d’un layout. Il suffit de les
préfixer par le package.
android:layout_height="wrap_content">
<fr.iutlan.customviews.MaVuePerso
</LinearLayout>
La classe MaVuePerso doit hériter de View et implémenter certaines méthodes.
4.4.7. Classe PlaneteView pour afficher les items
Cette classe a pour but de gérer les vues dans lesquelles il y a les informations des planètes : nom,
distance, image.
On la met à la place de la balise RelativeLayout :
<fr.iutlan.planetes.PlaneteView ...>
</fr.iutlan.planetes.PlaneteView>
Les propriétés de placement restent les mêmes. PlaneteView est seulement une sous-classe de
RelativeLayout avec quelques variables d’instance et méthodes de plus.
78

IUT de Lannion
P. Nerzic
2019-20
4.4.8. Définition de la classe PlaneteView
Le constructeur de PlaneteView est nécessaire, mais quasi-vide :
public class PlaneteView extends RelativeLayout
{
public PlaneteView(Context context, ...) {
super(context, attrs);
}
Tout se passe dans la méthode de classe PlaneteView.create appelée par l’adaptateur. Rappel de
la page 77 :
// créer ou réutiliser un PlaneteView
PlaneteView itemView = (PlaneteView) recup;
if (itemView == null) itemView = PlaneteView.create(parent);
...
Cette méthode create génère les vues du layout item.xml.
4.4.9. Créer des vues à partir d’un layout XML
La génération de vues pour afficher les items repose sur un mécanisme appelé LayoutInflater qui
fabrique des vues Android (objets Java) à partir d’un layout XML :
LayoutInflater li = LayoutInflater.from(context);
View itemView = li.inflate(R.layout.item, parent);
On lui fournit l’identifiant du layout, p. ex. celui des items. Elle crée les vues spécifiées dans
res/layout/item.xml.
• context est l’activité qui affiche toutes ces vues,
• parent est la vue qui doit contenir ces vues, null si aucune.
4.4.10. Méthode PlaneteView.create
La méthode de classe PlaneteView.create expanse le layout des items à l’aide d’un LayoutInflater :
public static PlaneteView create(ViewGroup parent)
{
LayoutInflater li =
LayoutInflater.from(parent.getContext());
PlaneteView itemView = (PlaneteView)
li.inflate(R.layout.item, parent, false);
itemView.findViews();
return itemView;
}
static signifie qu’on appelle cette méthode sur la classe elle-même et non pas sur une instance. C’est
une méthode de classe.
79

IUT de Lannion
P. Nerzic
2019-20
4.4.11. Méthode findViews
Cette méthode a pour but de récupérer les objets Java correspondant aux TextView et ImageView de
l’item. Ils sont placés dans des variables de la classe :
// vues du layout item_planete.xml
private TextView tvNom;
private TextView tvDistance;
private ImageView ivImage;
private void findViews()
{
tvNom = findViewById(R.id.item_nom);
tvDistance = findViewById(R.id.item_distance);
ivImage = findViewById(R.id.item_image);
}
4.4.12. Pour finir, la méthode PlaneteView.setItem
Son rôle est d’afficher les informations d’une planète dans les TextView et ImageView de l’item.
public void setItem(final Planete planete)
{
tvNom.setText(planete.getNom());
tvDistance.setText(planete.getDistance()+" millions de km");
ivImage.setImageResource(planete.getIdImage());
}
Elle utilise les getters de la classe Planete : getNom. . .
4.4.13. Récapitulatif
Voici la séquence qui amène à l’affichage d’un item dans la liste :
1. Le ListView appelle la méthode getView(position, ...) de l’adaptateur, position est le
no
de l’élément concerné,
2. L’adaptateur appelle éventuellement PlaneteView.create :
a. PlaneteView.create fait instancier item.xml = une sous-classe de RelativeLayout
appelée PlaneteView.
b. Cela crée les vues nom, distance et image pour lesquelles PlaneteView.findViews récupère
les objets Java.
3. L’adaptateur appelle la méthode setItem du PlaneteView avec les données à afficher.
a. PlaneteView.setItem appelle setText des vues pour afficher les valeurs.
4.4.14. Le résultat
80

IUT de Lannion
P. Nerzic
2019-20
Figure 26: Liste d’items
4.5. Actions utilisateur sur la liste
4.5.1. Modification des données
Les modifications sur les données doivent se faire par les méthodes add, insert, remove et clear de
l’adaptateur. Voir la doc.
Si ce n’est pas possible, par exemple parce qu’on a changé d’activité et modifié les données sans
adaptateur, alors au retour, par exemple dans onActivityResult, il faut prévenir l’adaptateur par
la méthode suivante :
adapter.notifyDataSetChanged();
Si on néglige de le faire, alors la liste affichée à l’écran ne changera pas.
4.5.2. Clic sur un élément
Voyons le traitement des sélections utilisateur sur une liste. La classe ListActivity définit déjà un
écouteur pour les clics. Il suffit de le surcharger :
@Override
public void onListItemClick (
ListView l, View v, int position, long idvue)
{
// gérer un clic sur l'item identifié par position
81

IUT de Lannion
P. Nerzic
2019-20
...
}
Par exemple, créer un Intent pour afficher ou éditer l’item. Ne pas oublier d’appeler
adapter.notifyDataSetChanged() au retour.
Si votre activité est une simple Activity (parce qu’il y a autre chose qu’une liste, ou plusieurs listes),
alors c’est plus complexe :
• Votre activité doit implémenter l’interface AdapterView.OnItemClickListener,
• Vous devez définir this en tant qu’écouteur du ListView,
• Votre activité doit surcharger la méthode onItemClick.
public class MainActivity extends Activity
implements OnItemClickListener
{
@Override
{
// appeler la méthode surchargée dans la superclasse
// mettre en place le layout contenant le ListView
lv.setOnItemClickListener(this);
}
4.5.3. Clic sur un élément, fin
Et voici sa méthode onItemClick :
@Override
public void onItemClick(
AdapterView<?> parent, View v, int position, long idvue)
{
// gérer un clic sur l'item identifié par position
...
}
Il existe aussi la méthode boolean onItemLongClick ayant les mêmes paramètres, installée par
setOnItemLongClickListener.
4.5.4. Liste d’éléments cochables
Android offre des listes cochables comme celles-ci :
Le style de la case à cocher dépend du choix unique ou multiple.
82

IUT de Lannion
P. Nerzic
2019-20
Figure 27: Éléments cochables
4.5.5. Liste cochable simple
Android propose un layout prédéfini pour items cochables :
@Override
{
...
setListAdapter(
new ArrayAdapter<>(this
android.R.layout.simple_list_item_checked,
android.R.id.text1, mListe));
lv.setChoiceMode(ListView.CHOICE_MODE_SINGLE);
}
4.5.6. Liste à choix multiples
Toujours avec des listes prédéfinies, c’est une simple variante :
• mettre simple_list_item_multiple_choice à la place de simple_list_item_checked,
• mettre ListView.CHOICE_MODE_MULTIPLE au lieu de ListView.CHOICE_MODE_SINGLE.
La méthode onListItemClick est appelée sur chaque élément cliqué.
4.5.7. Liste cochable personnalisée
Si on veut un layout personnalisé comme PlaneteView, il faut que sa classe implémente l’interface
Checkable càd 3 méthodes :
• public boolean isChecked() indique si l’item est coché
• public void setChecked(boolean etat) doit changer l’état interne de l’item
• public void toggle() doit inverser l’état interne de l’item
83

IUT de Lannion
P. Nerzic
2019-20
Il faut rajouter un booléen dans chaque item, celui que j’ai appelé état interne.
D’autre part, dans le layout d’item, il faut employer un CheckedTextView même vide, plutôt qu’un
CheckBox qui ne réagit pas aux clics (bug Android).
4.6. RecyclerView
Ce type de vue affiche également une liste, comme un ListView. Il s’appuie également sur un
adaptateur, et repose sur un mécanisme très similaire à la classe PlaneteView qu’on appelle view
holder.
Les concepts du RecyclerView sont repris dans de nombreux autres contrôles Android : les boîtes à
onglets, etc.
NB: cette vue appartient à la bibliothèque support, voir au prochain cours. Il faut rajouter ceci dans
le build.gradle du projet :
implementation 'com.android.support:recyclerview-v7:27.1.1'
NB: le numéro de version correspond au SDK installé à l’IUT.
4.6.2. Principes
Comme pour un ListView, vous devez définir deux layouts :
• main.xml pour l’activité. Mettez RecyclerView au lieu de ListView
• item.xml pour les items de la liste.
Comme précédemment, la méthode onCreate de l’activité crée un adaptateur pour les données et
l’associe au RecyclerView. Ce qui change, c’est l’adaptateur PlaneteAdapter et la classe liée aux
items PlaneteView.
4.6.3. Méthode onCreate de l’activité
public class MainActivity extends AppCompatActivity {
@Override protected void onCreate(Bundle sIS) {
// mettre en place l'interface
super.onCreate(sIS);
// données
List<Planete> liste = new ArrayList<>();
...
// mettre en place la liste
RecyclerView recyclerView = findViewById(R.id.list);
recyclerView.setAdapter(new PlaneteAdapter(liste));
recyclerView.setHasFixedSize(true);
}
84

IUT de Lannion
P. Nerzic
2019-20
4.6.4. Disposition des éléments
Pour un affichage correct des éléments, il manque quelques instructions. Il faut spécifier un gestionnaire
de mise en page :
import android.support.v7.widget.LinearLayoutManager;
...
LinearLayoutManager llm = new LinearLayoutManager(this);
recyclerView.setLayoutManager(llm);
On peut indiquer l’axe de défilement de la liste :
LinearLayoutManager llm =
new LinearLayoutManager(this,
LinearLayoutManager.HORIZONTAL);
4.6.5. Mise en grille
Au lieu d’un LinearLayoutManager, on peut créer un GridLayoutManager qui fait une grille d’un
certain nombre de colonnes indiqué en paramètre :
import android.support.v7.widget.GridLayoutManager;
...
GridLayoutManager glm = new GridLayoutManager(this, 2);
recyclerView.setLayoutManager(glm);
recyclerView.setHasFixedSize(true);
On peut aussi indiquer l’axe de défilement de la liste :
GridLayoutManager glm =
new GridLayoutManager(this,
2,
LinearLayoutManager.HORIZONTAL);
4.6.6. Séparateur entre items
Par défaut, un RecyclerView n’affiche pas de ligne de séparation entre les élements. Pour en avoir :
import android.support.v7.widget.DividerItemDecoration;
...
DividerItemDecoration dividerItemDecoration =
new DividerItemDecoration(recyclerView.getContext(),
llm.getOrientation());
recyclerView.addItemDecoration(dividerItemDecoration);
Voir ce lien sur stackoverflow pour un séparateur dans une grille.
85

IUT de Lannion
P. Nerzic
2019-20
4.6.7. Adaptateur de RecyclerView
Voici la nouvelle définition pour un RecyclerView :
public class PlaneteAdapter
extends RecyclerView.Adapter<PlaneteView>
{
private final List<Planete> mListe;
PlaneteAdapter(List<Planete> liste)
{
mListe = liste;
}
C’est une classe qui hérite de RecyclerView.Adapter. Son constructeur mémorise la liste des données
dans une variable privée.
Parmi les méthodes à définir, il faut surcharger la méthode getItemCount ; elle retourne le nombre
d’éléments de la collection :
@Override
public int getItemCount()
{
return mListe.size();
}
Dans le cas plus général où les données ne sont pas stockées dans une liste, cela peut entraîner un
calcul plus complexe.
Deux autres méthodes doivent être surchargées, voici la première :
@Override
public void onBindViewHolder(PlaneteView itemView, int pos)
{
itemView.setItem(mListe.get(pos));
}
Son rôle est de remplir un PlaneteView avec la donnée spécifiée par la position. La classe PlaneteView
est légèrement différente de la version pour ListView, voir plus loin.
La dernière méthode à surcharger est très simple :
@Override
public PlaneteView onCreateViewHolder(
ViewGroup parent, int viewType)
{
LayoutInflater li =
LayoutInflater.from(parent.getContext());
View itemView =
86

IUT de Lannion
P. Nerzic
2019-20
li.inflate(R.layout.item, parent, false);
return new PlaneteView(itemView);
}
Le rôle de cette méthode est le même que create d’un PlaneteView page 79. Elle expanse les vues
pour afficher un item. La réutilisation d’un item est gérée automatiquement par Android.
4.6.8. Affichage d’un item PlaneteView
C’est une variante de celle du ListView, les explis sont après :
class PlaneteView extends RecyclerView.ViewHolder {
private TextView tvNom;
...
PlaneteView(View view) {
super(view);
findViews(view);
}
private void findViews(View view) {
tvNom = view.findViewById(R.id.item_nom);
...
}
void setItem(final Planete planete) {
...
}
}
• Le constructeur est appelé par onCreateViewHolder de l’adaptateur. Il reçoit une View en
paramètre, c’est la racine du layout d’item, donc un RelativeLayout ici.
• La méthode findViews permet d’associer des objets Java aux vues du layout d’item.
• Il devient donc inutile de mentionner une classe perso dans le layout d’item. Ce layout redevient
« normal » :
<RelativeLayout ...>
</RelativeLayout>
4.7. Réponses aux sélections d’items
4.7.1. Clics sur un RecyclerView
Petit problème : il n’y a pas d’écouteur pour les clics sur les éléments, comme avec un ListView.
Une solution simple passe par la méthode onBindViewHolder de l’adaptateur :
87

IUT de Lannion
P. Nerzic
2019-20
@Override
public void onBindViewHolder(PlaneteView holder, final int pos)
{
final Planete planete = mPlanetes.get(pos);
holder.setPlanete(planete);
holder.itemView.setOnClickListener(
@Override
// TODO l'action à faire sur l'item n° pos
}
});
}
4.7.2. Afficher la sélection
Pour mettre un item en évidence dans un RecyclerView, il faut gérer la position désignée par un
clic :
public class PlaneteAdapter extends RecyclerView.Adapter<PlaneteView>
{
...
int clickedPosition = RecyclerView.NO_POSITION;
public int getClickedPosition() {
return clickedPosition;
}
private void setClickedPosition(int pos) {
notifyItemChanged(clickedPosition);
clickedPosition = pos;
notifyItemChanged(clickedPosition);
}
Ensuite, on modifie onBindViewHolder :
public void onBindViewHolder(PlaneteView holder, final int pos)
{
...
holder.itemView.setOnClickListener(
setClickedPosition(pos);
...
}
});
// accentuer la sélection
holder.itemView.setBackgroundColor(
88

IUT de Lannion
P. Nerzic
2019-20
getClickedPosition() == pos ?
Color.LTGRAY : Color.TRANSPARENT);
}
4.7.3. Ouf, c’est fini
C’est tout pour cette semaine. La semaine prochaine nous parlerons des menus, dialogues et fragments.
89

IUT de Lannion
P. Nerzic
2019-20
Figure 28: Barre d’action
Semaine 5
Ergonomie
Le cours de cette semaine concerne l’ergonomie d’une application Android.
• Menus et barre d’action
• Popup-up : messages et dialogues
• Activités et fragments
• Préférences (pour info)
• Bibliothèque support (pour info)
5.1. Barre d’action et menus
5.1.1. Barre d’action
La barre d’action contient l’icône d’application (1), quelques items de menu (2) et un bouton pour
avoir les autres menus (3).
5.1.2. Réalisation d’un menu
Avant Android 3.0 (API 11), les actions d’une application étaient lancées avec un bouton de menu,
mécanique. Depuis, elles sont déclenchées par la barre d’action. C’est presque la même chose.
Le principe général : un menu est une liste d’items qui apparaît soit quand on appuie sur le bouton
menu, soit sur la barre d’action. Certains de ces items sont présents en permanence dans la barre
d’action. La sélection d’un item déclenche une callback.
Docs Android sur la barre d’action et sur les menus
Il faut définir :
• un fichier res/menu/nom_du_menu.xml,
• des thèmes pour afficher soit la barre d’action, soit des menus,
90

IUT de Lannion
P. Nerzic
2019-20
Figure 29: Icônes de menus
• deux callbacks pour gérer les menus : création et activation.
5.1.3. Spécification d’un menu
Créer res/menu/nom_du_menu.xml :
<menu xmlns:android="..." >
<item android:id="@+id/menu_creer"
android:icon="@drawable/ic_menu_creer"
android:showAsAction="ifRoom"
android:title="@string/menu_creer"/>
<item android:id="@+id/menu_chercher" ... />
...
</menu>
L’attribut showAsAction vaut "always", "ifRoom" ou "never" selon la visibilité qu’on souhaite
dans la barre d’action. Cet attribut est à modifier en app:showAsAction si on utilise la bibliothèque
support (appcompat, devenue androidx récemment, voir la fin du cours).
5.1.4. Icônes pour les menus
Android distribue gratuitement un grand jeu d’icônes pour les menus, dans les deux styles Materi-
alDesign : HoloDark et HoloLight.
Consulter la page Downloads pour des téléchargements gratuits de toutes sortes de modèles et feuilles
de styles.
Téléchargez Action Bar Icon Pack pour améliorer vos applications.
5.1.5. Écouteurs pour les menus
Il faut programmer deux méthodes. L’une affiche le menu, l’autre réagit quand l’utilisateur sélectionne
un item. Voici la première :
@Override
public boolean onCreateOptionsMenu(Menu menu)
{
// ajouter mes items de menu
getMenuInflater().inflate(R.menu.nom_du_menu, menu);
91

IUT de Lannion
P. Nerzic
2019-20
// ajouter les items du système s'il y en a
return super.onCreateOptionsMenu(menu);
}
Cette méthode rajoute les items du menu défini dans le XML.
Un MenuInflater est un lecteur/traducteur de fichier XML en vues ; sa méthode inflate crée les
vues.
5.1.6. Réactions aux sélections d’items
Voici la seconde callback, c’est un aiguillage selon l’item choisi :
@Override
public boolean onOptionsItemSelected(MenuItem item) {
switch (item.getItemId()) {
case R.id.menu_creer:
...
return true;
case R.id.menu_chercher:
...
return true;
...
default: return super.onOptionsItemSelected(item);
}
}
5.1.7. Menus en cascade
Définir deux niveaux quand la barre d’action est trop petite :
<menu xmlns:android="..." >
<item android:id="@+id/menu_item1" ... />
<item android:id="@+id/menu_more"
android:icon="@drawable/ic_action_overflow"
android:showAsAction="always"
android:title="@string/menu_more">
<menu>
</menu>
</item>
</menu>
5.1.8. Menus contextuels
92

IUT de Lannion
P. Nerzic
2019-20
Figure 30: MenuContextuel
Ces menus apparaissent lors un clic long sur un élément de liste. Le principe est le même que pour
les menus normaux :
• Attribuer un écouteur à l’événement onCreateContextMenu. Cet événement correspond à un
clic long et au lieu d’appeler la callback du clic long, ça fait apparaître le menu.
• Définir la callback de l’écouteur : elle expanse un layout de menu.
• Définir la callback des items du menu.
5.1.9. Associer un menu contextuel à une vue
Cela se passe par exemple dans la méthode onCreate d’une activité :
@Override
{
registerForContextMenu(lv);
...
Au lieu de registerForContextMenu(lv), on peut aussi faire :
lv.setOnCreateContextMenuListener(this);
5.1.10. Callback d’affichage du menu
Un clic long sur un élément de la liste déclenche cette méthode :
@Override
public void onCreateContextMenu(ContextMenu menu, View v,
ContextMenuInfo menuInfo)
{
super.onCreateContextMenu(menu, v, menuInfo);
getMenuInflater().inflate(R.menu.main_context, menu);
}
Son rôle est d’expanser (inflate) le menu res/menu/main_context.xml.
5.1.11. Callback des items du menu
Pour finir, si l’utilisateur choisit un item du menu :
93

IUT de Lannion
P. Nerzic
2019-20
public boolean onContextItemSelected(MenuItem item) {
AdapterContextMenuInfo info = (ACMI...) item.getMenuInfo();
case R.id.editer:
onMenuEditer(info.id); // identifiant de l'élément
return true;
case R.id.supprimer:
onMenuSupprimer(info.id);
return true;
}
return false;
}
L’objet AdapterContextMenuInfo info permet d’avoir l’identifiant de ce qui est sélectionné.
5.1.12. Menu contextuel pour un RecyclerView
Dans le cas d’un RecyclerView, c’est un peu plus compliqué car le menu ne se déclenche pas. Il faut
ajouter un écouteur à l’adaptateur :
public class PlaneteAdapter extends RecyclerView.Adapter<...> {
...
View.OnCreateContextMenuListener mMenuListener;
public void setMenuListener(
View.OnCreateContextMenuListener listener) {
mMenuListener = listener;
}
Cet écouteur est affecté lors de la création de l’adaptateur, et en général, c’est l’activité.
La suite est dans le ViewHolder, voir le cours précédent :
class PlaneteView extends RecyclerView.ViewHolder {
...findViews()...setItem()...onCreateViewHolder()...
@Override
public void onBindViewHolder(final PlaneteView h, final int pos)
{
// définir un écouteur pour les clics longs avec une lambda
h.itemView.setOnLongClickListener(view -> {
setClickedPosition(pos);
return false;
});
// définir un écouteur pour le menu contextuel (clic long)
h.itemView.setOnCreateContextMenuListener(mMenuListener);
}
94

IUT de Lannion
P. Nerzic
2019-20
5.1.13. Parenthèse sur les lambda Java
Une expression lambda est une sorte d’objet-méthode sans nom, par exemple un écouteur anonyme
sur un bouton.
Au lieu d’écrire ceci :
btn.setOnClickListener(
}
});
Java 8 permet de simplifier en :
btn.setOnClickListener(v -> {
});
5.1.14. Parenthèse sur les lambda Java, fin
On ne laisse que les noms des paramètres, sans parenthèses s’il est seul, et le corps. On peut même
supprimer les {} s’il n’y a qu’une seule instruction.
La syntaxe lambda, paramètre -> instruction ou (paramètres) -> { instructions; } est pos-
sible lorsqu’il s’agit de la seule méthode d’une interface :
public classe View ... {
public interface OnClickListener {
void onClick(View v);
}
Dans ce cas, on peut créer un objet anonyme, qui consiste uniquement en un appel à onClick.
5.1.15. Menu contextuel pour un RecyclerView, fin
Enfin, on modifie l’écouteur du menu dans l’activité :
@Override
public boolean onContextItemSelected(MenuItem item)
{
int position = adapter.getClickedPosition();
...
}
return false;
}
95

IUT de Lannion
P. Nerzic
2019-20
Figure 31: Toast
NB: ce n’est encore pas une bonne solution quand les items ont un identifiant et non une position,
voir le TP sur Realm.
5.2. Annonces et dialogues
5.2.1. Annonces : toasts
Un « toast » est un message apparaissant en bas d’écran pendant un instant, par exemple pour
confirmer la réalisation d’une action. Un toast n’affiche aucun bouton et n’est pas actif.
Voici comment l’afficher avec une ressource chaîne :
Toast.makeText(getContext(),
R.string.item_supprime, Toast.LENGTH_SHORT).show();
La durée d’affichage peut être allongée avec LENGTH_LONG.
5.2.2. Annonces personnalisées
Il est possible de personnaliser une annonce. Il faut seulement définir un layout dans
res/layout/toast_perso.xml. La racine de ce layout doit avoir un identifiant, ex : toast_perso_id
qui est mentionné dans la création :
// expanser le layout du toast
LayoutInflater inflater = getLayoutInflater();
View layout = inflater.inflate(R.layout.toast_perso,
(ViewGroup) findViewById(R.id.toast_perso_id));
// créer le toast et l'afficher
Toast toast = new Toast(getApplicationContext());
toast.setDuration(Toast.LENGTH_LONG);
toast.setView(layout);
toast.show();
5.2.3. Dialogues
Un dialogue est une petite fenêtre qui apparaît au dessus d’un écran pour afficher ou demander
quelque chose d’urgent à l’utilisateur, par exemple une confirmation.
Il existe plusieurs sortes de dialogues :
• Dialogues d’alerte
• Dialogues généraux
96

IUT de Lannion
P. Nerzic
2019-20
Figure 32: Dialogue d’alerte
5.2.4. Dialogue d’alerte
Un dialogue d’alerte AlertDialog affiche un texte et un à trois boutons au choix : ok, annuler, oui,
non, aide. . .
Un dialogue d’alerte est construit à l’aide d’une classe nommée AlertDialog.Builder. Le principe
est de créer un builder et c’est lui qui crée le dialogue. Voici le début :
// import android.support.v7.app.AlertDialog;
AlertDialog.Builder builder = new AlertDialog.Builder(this);
builder.setTitle("Suppression");
builder.setIcon(android.R.drawable.ic_dialog_alert);
builder.setMessage("Vous confirmez la suppression ?");
Ensuite, on rajoute les boutons et leurs écouteurs.
5.2.5. Boutons et affichage d’un dialogue d’alerte
Le builder permet de rajouter toutes sortes de boutons : oui/non, ok/annuler. . . Cela se fait avec des
fonctions comme celle-ci. On peut associer un écouteur (anonyme privé ou . . . ) ou aucun.
// rajouter un bouton "oui" qui supprime vraiment
builder.setPositiveButton(android.R.string.yes,
// écouteur écrit sous la forme d'une lambda
(dialog, idbtn) -> {
SupprimerElement(idElement);
});
// rajouter un bouton "non" qui ne fait rien
builder.setNegativeButton(android.R.string.no, null);
// affichage du dialogue
builder.show();
5.2.6. Autres types de dialogues d’alerte
Dans un dialogue d’alerte, au lieu de boutons, il est possible d’afficher une liste de propositions
prédéfinies. Pour cela :
• Définir une ressource de type tableau de chaînes res/values/arrays.xml :
97

IUT de Lannion
P. Nerzic
2019-20
Figure 33: Dialogue perso
<resources>
<string-array name="notes">
<item>Nul</item>
<item>Ça le fait</item>
<item>Trop cool</item>
</string-array>
</resources>
• Appeler la méthode builder.setItems(R.array.notes, écouteur). L’écouteur est presque
le même que pour un clic, sauf qu’il reçoit le numéro du choix en 2e
paramètre idBtn.
Dans ce cas, ne pas appeler builder.setMessage car ils sont exclusifs. C’est soit une liste, soit un
message.
5.2.7. Dialogues personnalisés
Lorsqu’il faut demander une information plus complexe à l’utilisateur, mais sans que ça nécessite une
activité à part entière, il faut faire appel à un dialogue personnalisé.
5.2.8. Création d’un dialogue
Il faut définir le layout du dialogue incluant tous les textes, sauf le titre, et au moins un bouton pour
valider, sachant qu’on peut fermer le dialogue avec le bouton back.
<LinearLayout xmlns:android="..." ...>
<TextView android:id="@+id/dlg_titre" .../>
<EditText android:id="@+id/dlg_libelle" .../>
<Button android:id="@+id/dlg_btn_valider" ... />
</LinearLayout>
Ensuite cela ressemble à ce qu’on fait dans onCreate d’une activité : setView avec le layout et des
setOnClickListener pour attribuer une action aux boutons.
5.2.9. Affichage du dialogue
98

IUT de Lannion
P. Nerzic
2019-20
// créer le dialogue (final car utilisé dans les écouteurs)
final Dialog dialog = new Dialog(this);
dialog.setView(R.layout.edit_dialog);
dialog.setTitle("Création d'un type");
// bouton valider
Button btnValider = dialog.findViewById(R.id.dlg_btn_valider);
btnValider.setOnClickListener(v -> {
// récupérer et traiter les infos
...
// ne surtout pas oublier de fermer le dialogue
dialog.dismiss();
}
});
// afficher le dialogue
dialog.show();
5.3. Fragments et activités
5.3.1. Fragments
Depuis Android 4, les dialogues doivent être gérés par des instances de DialogFragment qui sont
des sortes de fragments, voir cette page. Cela va plus loin que les dialogues. Toutes les parties des
interfaces d’une application sont susceptibles de devenir des fragments :
• liste d’items
• affichage des infos d’un item
• édition d’un item
Un fragment est une sorte de mini-activité. Dans le cas d’un dialogue, elle gère l’affichage et la vie du
dialogue. Dans le cas d’une liste, elle gère l’affichage et les sélections des éléments.
5.3.2. Tablettes, smartphones. . .
Une interface devient plus souple avec des fragments. Selon la taille d’écran, on peut afficher une liste
et les détails, ou séparer les deux.
5.3.3. Structure d’un fragment
Un fragment est une activité très simplifiée. C’est seulement un arbre de vues défini par un layout, et
des écouteurs. Un fragment minimal est :
public class InfosFragment extends Fragment
{
public InfosFragment() {} // obligatoire
@Override
99

IUT de Lannion
P. Nerzic
2019-20
Figure 34: Différentes apparences
public View onCreateView(LayoutInflater inflater,
ViewGroup container, Bundle savedInstanceState)
{
return inflater.inflate(
R.layout.infos_fragment, container, false);
}
}
5.3.4. Différents types de fragments
Il existe différents types de fragments, voici quelques uns :
• ListFragment pour afficher une liste d’items, comme le ferait une ListActivity.
• DialogFragment pour afficher un fragment dans une fenêtre flottante au dessus d’une activité.
• PreferenceFragment pour gérer les préférences.
En commun : il faut surcharger la méthode onCreateView qui définit leur contenu.
5.3.5. Cycle de vie des fragments
Les fragments ont un cycle de vie similaire à celui des activités, avec quelques méthodes de plus
correspondant à leur intégration dans une activité.
100

IUT de Lannion
P. Nerzic
2019-20
Figure 35: Cycle de vie d’un fragment
5.3.6. ListFragment
Par exemple, voici l’attribution d’un layout standard pour la liste :
@Override
public View onCreateView(LayoutInflater inflater,
ViewGroup container, Bundle savedInstanceState)
{
// liste des éléments venant de l'application
FragmentApplication app = (FragmentApplication)
getActivity().getApplicationContext();
listeItems = app.getListe();
// layout du fragment
return inflater.inflate(android.R.layout.list_content,
container, false);
}
Voici la suite, le remplissage de la liste et l’attribution d’un écouteur pour les clics sur les éléments :
@Override
public void onActivityCreated(Bundle savedInstanceState)
{
super.onActivityCreated(savedInstanceState);
// adaptateur standard pour la liste
ArrayAdapter<Item> adapter = new ArrayAdapter<Item>(
getActivity(), android.R.layout.simple_list_item_1,
listeItems);
101

IUT de Lannion
P. Nerzic
2019-20
// attribuer un écouteur pour les clics sur les items
ListView lv = getListView();
lv.setOnItemClickListener(this);
}
5.3.7. Menus de fragments
Un fragment peut définir un menu. Ses éléments sont intégrés à la barre d’action de l’activité. Seule
la méthode de création du menu diffère, l’inflater arrive en paramètre :
@Override
public void onCreateOptionsMenu(
Menu menu, MenuInflater menuInflater)
{
super.onCreateOptionsMenu(menu, menuInflater);
menuInflater.inflate(R.menu.edit_fragment, menu);
}
NB: dans la méthode onCreateView du fragment, il faut rajouter setHasOptionsMenu(true);
5.3.8. Intégrer un fragment dans une activité
De lui-même, un fragment n’est pas capable de s’afficher. Il ne peut apparaître que dans le cadre
d’une activité, comme une sorte de vue interne. On peut le faire de deux manières :
• statiquement : les fragments à afficher sont prévus dans le layout de l’activité. C’est le plus
simple à faire et à comprendre.
• dynamiquement : les fragments sont ajoutés, enlevés ou remplacés en cours de route selon les
besoins.
5.3.9. Fragments statiques dans une activité
Dans ce cas, c’est le layout de l’activité qui inclut les fragments, p. ex. res/layout-land/main_activity.xml.
Ils ne peuvent pas être modifiés ultérieurement.
<LinearLayout ... android:orientation="horizontal" ... >
<fragment
android:id="@+id/frag_liste"
android:name="fr.iutlan.fragments.ListeFragment"
... />
<fragment
android:id="@+id/frag_infos"
android:name="fr.iutlan.fragments.InfosFragment"
... />
</LinearLayout>
Chaque fragment doit avoir un identifiant et un nom complet.
102

IUT de Lannion
P. Nerzic
2019-20
5.3.10. FragmentManager
Pour définir des fragments dynamiquement, on fait appel au FragmentManager de l’activité. Il gère
l’affichage des fragments. L’ajout et la suppression de fragments se fait à l’aide de transactions. C’est
simplement l’association entre un « réceptacle » (un FrameLayout vide) et un fragment.
Soit un layout contenant deux FrameLayout vides :
android:orientation="horizontal" ... >
<FrameLayout android:id="@+id/frag_liste" ... />
<FrameLayout android:id="@+id/frag_infos" ... />
</LinearLayout>
On peut dynamiquement attribuer un fragment à chacun.
5.3.11. Attribution d’un fragment dynamiquement
En trois temps : obtention du manager, création d’une transaction et attribution des fragments aux
« réceptacles ».
// gestionnaire
FragmentManager manager = getFragmentManager();
// transaction
FragmentTransaction trans = manager.beginTransaction();
// mettre les fragments dans les réceptacles
trans.add(R.id.frag_liste, new ListeFragment());
trans.add(R.id.frag_infos, new InfosFragment());
trans.commit();
Les FrameLayout sont remplacés par les fragments.
5.3.12. Disposition selon la géométrie de l’écran
Le plus intéressant est de faire apparaître les fragments en fonction de la taille et l’orientation de
l’écran (application « liste + infos »).
5.3.13. Changer la disposition selon la géométrie
Pour cela, il suffit de définir deux layouts (définition statique) :
• res/layout-port/main_activity.xml en portrait :
<fragment android:id="@+id/frag_liste" ... />
</LinearLayout>
103

IUT de Lannion
P. Nerzic
2019-20
Figure 36: Un ou deux fragments affichés
• res/layout-land/main_activity.xml en paysage :
<fragment android:id="@+id/frag_liste" ... />
<fragment android:id="@+id/frag_infos" ... />
</LinearLayout>
5.3.14. Deux dispositions possibles
Lorsque la tablette est verticale, le layout de layout-port est affiché et lorsqu’elle est horizontale,
c’est celui de layout-land.
L’activité peut alors faire un test pour savoir si le fragment frag_infos est affiché :
@Override
setContentView(R.layout.main_activity);
InfosFragment frag_infos = (InfosFragment)
manager.findFragmentById(R.id.frag_infos);
if (frag_infos != null) {
// le fragment des informations est présent
...
}
5.3.15. Communication entre Activité et Fragments
Lorsque l’utilisateur clique sur un élément de la liste du fragment frag_liste, cela doit afficher ses
informations :
104

IUT de Lannion
P. Nerzic
2019-20
• dans le fragment frag_infos s’il est présent,
• ou lancer une activité d’affichage séparée si le fragment n’est pas présent (layout vertical).
Cela implique plusieurs petites choses :
• L’écouteur des clics sur la liste est le fragment frag_liste. Il doit transmettre l’item cliqué à
l’activité.
• L’activité doit déterminer si le fragment frag_infos est affiché :
– s’il est visible, elle lui transmet l’item cliqué
– sinon, elle lance une activité spécifique, InfosActivity.
Voici les étapes.
5.3.16. Interface pour un écouteur
D’abord la classe ListeFragment : définir une interface pour gérer les sélections d’items et un
écouteur :
public interface OnItemSelectedListener {
public void onItemSelected(Item item);
}
private OnItemSelectedListener listener;
Ce sera l’activité principale qui sera cet écouteur, grâce à :
@Override public void onAttach(Activity activity)
{
super.onAttach(activity);
listener = (OnItemSelectedListener) activity;
}
5.3.17. Écouteur du fragment
Toujours dans la classe ListeFragment, voici la callback pour les sélections dans la liste :
@Override
public void onItemClick(AdapterView<?> parent, View view,
int position, long id)
{
Item item = listeItems.get((int)id);
listener.onItemSelected(item);
}
Elle va chercher l’item sélectionné et le fournit à l’écouteur, c’est à dire à l’activité principale.
5.3.18. Écouteur de l’activité
Voici maintenant l’écouteur de l’activité principale :
105

IUT de Lannion
P. Nerzic
2019-20
@Override public void onItemSelected(Item item)
{
InfosFragment frag_infos = (InfosFragment)
manager.findFragmentById(R.id.frag_infos);
if (frgInfos != null && frgInfos.isVisible()) {
// le fragment est présent, alors lui fournir l'item
frgInfos.setItem(item);
} else {
// lancer InfosActivity pour afficher l'item
Intent intent = new Intent(this, InfosActivity.class);
intent.putExtra("item", item);
}
}
5.3.19. Relation entre deux classes à méditer, partie 1
Une classe « active » capable d’avertir un écouteur d’un événement. Elle déclare une interface que
doit implémenter l’écouteur.
public class Classe1 {
public interface OnEvenementListener {
public void onEvenement(int param);
}
private OnEvenementListener ecouteur = null;
public void setOnEvenementListener(
OnEvenementListener objet) {
ecouteur = objet;
}
private void traitementInterne() {
...
if (ecouteur!=null) ecouteur.onEvenement(argument);
}
}
5.3.20. À méditer, partie 2
Une 2e
classe en tant qu’écouteur des événements d’un objet de Classe1, elle implémente l’interface
et se déclare auprès de l’objet.
public class Classe2 implements Classe1.OnEvenementListener
{
private Classe1 objet1;
public Classe2() {
...
106

IUT de Lannion
P. Nerzic
2019-20
Figure 37: Préférences de l’application
objet1.setOnEvenementListener(this);
}
public void onEvenement(int param) {
...
}
}
5.4. Préférences d’application
5.4.1. Illustration
Les préférences mémorisent des choix de l’utilisateur entre deux exécutions de l’application.
Il y a deux concepts mis en jeu :
• Une activité pour afficher et modifier les préférences.
• Une sorte de base de données qui stocke les préférences,
– booléens,
– nombres : entiers, réels. . . ,
– chaînes et ensembles de chaînes.
Chaque préférence possède un identifiant. C’est une chaîne comme "prefs_nbmax". La base de
données stocke une liste de couples (identifiant, valeur).
Voir la documentation Android. Les choses changent beaucoup d’une version à l’autre d’API.
5.4.3. Définition des préférences
D’abord, construire le fichier res/xml/preferences.xml :
<PreferenceScreen xmlns:android="...">
<CheckBoxPreference android:key="prefs_online"
android:title="En ligne"
android:summary="Connexion permanente au serveur"
107

IUT de Lannion
P. Nerzic
2019-20
android:defaultValue="true" />
<EditTextPreference android:key="prefs_nbmax"
android:title="Nombre Max"
android:summary="Nombre maximal d'éléments listés"
android:inputType="number"
android:numeric="integer"
android:defaultValue="100" />
...
</PreferenceScreen>
5.4.4. Explications
Ce fichier xml définit à la fois :
• Les préférences :
– l’identifiant : android:key
– le titre résumé : android:title
– le sous-titre détaillé : android:summary
– la valeur initiale : android:defaultValue
• La mise en page. C’est une sorte de layout contenant des cases à cocher, des zones de saisie. . .
Il est possible de créer des pages de préférences en cascade comme par exemple, les préférences
système.
Consulter la doc pour connaître tous les types de préférences.
NB: le résumé n’affiche malheureusement pas la valeur courante. Consulter stackoverflow pour une
proposition.
5.4.5. Accès aux préférences
Les préférences sont gérées par une classe statique appelée PreferenceManager. On doit lui demander
une instance de SharedPreferences qui représente la base et qui possède des getters pour chaque
type de données.
// récupérer la base de données des préférences
SharedPreferences prefs = PreferenceManager
.getDefaultSharedPreferences(getBaseContext());
// récupérer une préférence booléenne
boolean online = prefs.getBoolean("prefs_online", true);
Les getters ont deux paramètres : l’identifiant de la préférence et la valeur par défaut.
5.4.6. Préférences chaînes et nombres
Pour les chaînes, c’est getString(identifiant, défaut).
108

IUT de Lannion
P. Nerzic
2019-20
String hostname = prefs.getString("prefs_hostname","localhost");
Pour les entiers, il y a bug important (février 2015). La méthode getInt plante. Voir stackoverflow
pour une solution. Sinon, il faut passer par une conversion de chaîne en entier :
int nbmax = prefs.getInt("prefs_nbmax", 99); // PLANTE
int nbmax =
Integer.parseInt(prefs.getString("prefs_nbmax", "99"));
5.4.7. Modification des préférences par programme
Il est possible de modifier des préférences par programme, dans la base SharedPreferences, à l’aide
d’un objet appelé editor qui possède des setters. Les modifications font partie d’une transaction
comme avec une base de données.
Voici un exemple :
// début d'une transaction
SharedPreferences.Editor editor = prefs.edit();
// modifications
editor.putBoolean("prefs_online", false);
editor.putInt("prefs_nbmax", 20);
// fin de la transaction
editor.commit();
5.4.8. Affichage des préférences
Il faut créer une activité toute simple :
public class PrefsActivity extends Activity {
@Override
setContentView(R.layout.prefs_activity);
}
}
Le layout prefs_activity.xml contient seulement un fragment :
<fragment xmlns:android="..."
android:id="@+id/frag_prefs"
android:name="LE.PACKAGE.COMPLET.PrefsFragment"
... />
Mettre le nom du package complet devant le nom du fragment.
109

IUT de Lannion
P. Nerzic
2019-20
5.4.9. Fragment pour les préférences
Le fragment PrefsFragment hérite de PreferenceFragment :
public class PrefsFragment extends PreferenceFragment {
@Override
// charger les préférences
addPreferencesFromResource(R.xml.preferences);
// mettre à jour les valeurs par défaut
PreferenceManager.setDefaultValues(
getActivity(), R.xml.preferences, false);
}
}
C’est tout. Le reste est géré automatiquement par Android.
5.5. Bibliothèque support
5.5.1. Compatibilité des applications
Android est un système destiné à de très nombreux types de tablettes, téléphones, télévisions, voitures,
lunettes, montres et autres. D’autre part, il évolue pour offrir de nouvelles possibilités. Cela pose
deux types de problèmes :
• Compatibilité des matériels,
• Compatibilité des versions d’Android.
Sur le premier aspect, chaque constructeur est censé faire en sorte que son appareil réagisse conformé-
ment aux spécifications de Google. Ce n’est pas toujours le cas quand les spécifications sont trop
vagues. Certains créent leur propre API, par exemple Samsung pour la caméra.
5.5.2. Compatibilité des versions Android
Concernant l’évolution d’Android (deux versions du SDK par an, dont une majeure), un utilisateur
qui ne change pas de téléphone à ce rythme est rapidement confronté à l’impossibilité d’utiliser des
applications récentes.
Normalement, les téléphones devraient être mis à jour régulièrement, mais ce n’est quasiment jamais
le cas.
Dans une application, le manifeste déclare la version nécessaire :
<uses-sdk android:minSdkVersion="17"
android:targetSdkVersion="28" />
Avec ce manifeste, si la tablette n’est pas au moins en API niveau 17, l’application ne sera pas installée.
L’application est garantie pour bien fonctionner jusqu’à l’API 28 incluse.
110

IUT de Lannion
P. Nerzic
2019-20
5.5.3. Bibliothèque support
Pour créer des applications fonctionnant sur de vieux téléphones et tablettes, Google propose une
solution depuis 2011 : une API alternative, « Android Support Library ». Ce sont des classes similaires
à celles de l’API normale, mais qui sont programmées pour fonctionner partout, quel que soit la
version du système installé.
C’est grâce à des fichiers jar supplémentaires qui rajoutent les fonctionnalités manquantes.
C’est une approche intéressante qui compense l’absence de mise à jour des tablettes : au lieu de
mettre à jour les appareils, Google met à jour la bibliothèque pour que les dispositifs les plus récents
d’Android (ex: ActionBar, Fragments, etc.) fonctionnent sur les plus anciens appareils.
5.5.4. Anciennes versions de l’Android Support Library
Il en existait plusieurs variantes, selon l’ancienneté qu’on visait. Le principe est celui de l’attribut
minSdkVersion, la version de la bibliothèque : v4, v7 ou v11 désigne le niveau minimal exigé pour le
matériel qu’on vise.
• v4 : c’était la plus grosse API, elle permettait de faire tourner une application sur tous les
appareils depuis Android 1.6. Par exemple, elle définit la classe Fragment utilisable sur ces
téléphones. Elle contient même des classes qui ne sont pas dans l’API normale, telles que
ViewPager.
• v7-appcompat : pour les tablettes depuis Android 2.1. Par exemple, elle définit l’ActionBar.
Elle s’appuie sur la v4.
• Il y en a d’autres, plus spécifiques, v8, v13, v17.
5.5.5. Une seule pour les gouverner toutes
Comme vous le constatez, il y avait une multitude d’API, pas vraiment cohérentes entre elles, et avec
des contenus assez imprévisibles. Depuis juin 2018, une seule API remplace tout cet attirail, androidx.
Elle définit un seul espace de packages, androidx.* pour tout.
• Dans app/build.gradle, par exemple :
implementation "androidx.appcompat:appcompat:1.0.2"
implementation "androidx.recyclerview:recyclerview:1.1.0"
5.5.6. Une seule pour les gouverner toutes, fin
• Dans les layouts, par exemple :
<androidx.recyclerview.widget.RecyclerView .../>
• Dans les imports, par exemple :
import androidx.annotation.NonNull;
import androidx.recyclerview.widget.RecyclerView;
Il reste à connaître les packages, mais on les trouve dans la documentation.
111

IUT de Lannion
P. Nerzic
2019-20
5.5.7. Mode d’emploi
La première chose à faire est de définir le niveau de SDK minimal nécessaire, minSdkVersion, à
mettre dans le app/build.gradle. Il semble qu’il faille actuellement mettre 16 :
android {
compileSdkVersion 29
defaultConfig {
applicationId "mon.package"
minSdkVersion 16
targetSdkVersion 29
Ensuite, il faut ajouter les dépendances :
dependencies {
implementation fileTree(dir: 'libs', include: ['*.jar'])
...
implementation "androidx.appcompat:appcompat:1.0.2"
implementation "androidx.recyclerview:recyclerview:1.1.0"
...
}
On rajoute les éléments nécessaires. Il faut aller voir la documentation de chaque chose employée
pour savoir quelle dépendance rajouter, et vérifier son numéro de version pour avoir la dernière.
5.5.8. Programmation
Enfin, il suffit de faire appel à ces classes pour travailler. Elles sont par exemple dans le package
androidx.fragment.app.
import androidx.fragment.app.FragmentActivity;
import androidx.recyclerview.widget.RecyclerView;
public class MainActivity extends FragmentActivity
...
Il y a quelques particularités, comme une classe AppCompatButton qui est employée automatiquement
à la place de Button dans les activités du type AppCompatActivity. Le mieux est d’étudier les
documentations pour arriver à utiliser correctement tout cet ensemble.
5.5.9. Il est temps de faire une pause
C’est fini pour cette semaine, rendez-vous la semaine prochaine pour un cours sur les adaptateurs de
bases de données et les WebServices.
112

IUT de Lannion
P. Nerzic
2019-20
Semaine 6
Realm
Le cours de cette semaine va vous apprendre à stocker des informations dans un SGBD appelé
Realm. Ce système utilise de simples objets Java pour représenter les n-uplets et offre de nombreuses
possibilités d’interrogation.
• Principes
• Modèles de données
• Requêtes
• Adaptateurs
NB: à l’IUT on utilisera une version un peu ancienne, la 3.3.2, ayant moins de possibilités que
l’actuelle.
Avant tout, on va commencer par un plugin pour AndroidStudio bien pratique, Lombok.
6.1. Plugin Lombok
Le plugin Lombok, c’est son nom, regroupe un ensemble de fonctions qui se déclenchent lors de la
compilation d’un source Java. Elles effectuent des transformations utiles sur le source.
Pour cela, on rajoute des annotations sur la classe ou sur les variables membres.
Une annotation Java est un mot clé commençant par un @. Il déclenche une méthode dans ce qu’on
appelle un Annotation Processor. La méthode fait certaines vérifications ou génère du source Java
d’après votre programme.
@Override, @SuppressWarnings("unused"), @Nullable, @NonNull sont des annotations prédéfinies
dans Java (package android.support.annotation). Lombok en ajoute d’autres.
6.1.2. Exemple
Voici comment générer automatiquement les setters et getters et la méthode toString() :
import lombok.*;
@ToString @Setter @Getter
public class Personne
{
private int id;
private String nom;
113

IUT de Lannion
P. Nerzic
2019-20
private String prenom;
}
L’avantage principal est que la classe reste très facilement lisible, et il y a pourtant toutes les méthodes.
La méthode générée toString() affiche this proprement : Personne(id=3, nom="Nerzic",
prenom="Pierre").
6.1.3. Placement des annotations
On peut placer les annotations @Setter et @Getter soit au niveau de la classe, soit seulement sur
certaines variables.
@ToString
@Getter
public class Personne
{
private int id;
@Setter private String nom;
@Setter private String prenom;
}
On aura un getter pour chaque variable et un setter seulement pour le nom et le prénom.
6.1.4. Nommage des champs
Lombok est adapté à un nommage simple des champs, en écriture de chameaux lowerCamelCase et
non pas en écriture hongroise. Il génère les setters et getters en ajoutant set ou get devant le nom,
avec sa première lettre mise en majuscule.
• private int nbProduits; génère
– public void setNbProduits(int n)
– public int getNbProduits()
Dans le cas des booléens, le getter commence par is
• private boolean enVente; génère
– public setEnVente(boolean b)
– public boolean isEnVente()
6.1.5. Installation du plugin
Voir cette page.
Il faut passer par les settings d’Android Studio, onglet Plugins, il faut chercher Lombok Plugin dans
la liste.
À l’IUT, cause internet coupé, il faudra installer le plugin à l’aide d’un fichier zip. Voir le TP6.
Ensuite, dans chaque projet, il faut rajouter deux lignes dans le fichier app/build.gradle :
114

IUT de Lannion
P. Nerzic
2019-20
annotationProcessor 'org.projectlombok:lombok:1.18.12'
implementation 'org.projectlombok:lombok:1.18.12'
6.2. Realm
6.2.1. Définition de Realm
Realm est un mécanisme permettant de transformer de simples classes Java en sortes de tables de
base de données. La base de données est transparente, cachée dans le logiciel. Le SGBD tient à jour
la liste des instances et permet de faire l’équivalent des requêtes SQL.
C’est ce qu’on appelle un ORM (object-relational mapping).
Chaque instance de cette classe est un n-uplet dans la table. Les variables membres sont les attributs
de la table.
Realm est très bien expliqué sur ces pages. Ce cours suit une partie de cette documentation.
6.2.2. Realm contre les autres ORM
Realm présente plusieurs avantages :
• Il est multi-plateformes : Android (Java, Kotlin), iOS et Mac (Swift, Objective-C), JavaScript
(Node.js, React Native) et .NET. Les mêmes bases sont accessibles de la même manière.
• Les bases Realm sont « vivantes », c’est à dire que des modifications faites par l’un des utilisateurs
sont transmises à tous les autres qui sont connectés, et cette transmission est très efficace. Donc
chaque utilisateur voit les changements en temps réel, quelque soit sa plateforme.
• Il y a un outil d’édition des bases Realm : RealmStudio.
6.2.3. Configuration d’un projet Android avec Realm
Avant toute chose, quand on utilise Realm, il faut éditer les deux fichiers build.gradle :
• celui du projet, ajouter sous l’autre classpath :
classpath 'io.realm:realm-gradle-plugin:6.1.0'
• celui du dossier app :
apply plugin: 'realm-android'
android {
...
}
dependencies {
implementation 'io.realm:android-adapters:3.1.0'
...
6.2.4. Initialisation d’un Realm par l’application
Vous devez placer ces instructions dans la méthode onCreate d’une sous-classe d’Application associée
à votre logiciel :
115

IUT de Lannion
P. Nerzic
2019-20
import io.realm.Realm;
public class MyApplication extends Application
{
@Override
public void onCreate()
{
super.onCreate();
Realm.init(this);
}
}
avec <application android:name=".MyApplication"... dans le manifeste, cf cours 3.
6.2.5. Ouverture d’un Realm dans chaque activité
Ensuite, dans chaque activité, on rajoute ceci :
{
private Realm realm;
@Override
public void onCreate()
{
super.onCreate();
...
realm = Realm.getDefaultInstance();
...
}
}
6.2.6. Fermeture du Realm
Il faut également fermer le Realm à la fin de l’activité :
{
...
@Override
public void onDestroy()
{
super.onDestroy();
realm.close();
}
}
On peut définir une classe RealmActivity qui hérite de Activity et qui effectue ces deux opérations.
On n’a donc plus qu’à hériter de RealmActivity sans se soucier de rien.
116

IUT de Lannion
P. Nerzic
2019-20
6.2.7. Autres modes d’ouverture du Realm
La méthode précédente ouvre un Realm local au smartphone. Les données seront persistantes d’un
lancement à l’autre, mais elles ne seront pas enregistrées à distance.
Il existe également des Realm distants, hébergés dans le cloud de l’entreprise Realm pour 30$ par
mois. On les appelle des Realms synchronisés. Cela impose l’établissement d’une connexion et d’une
authentification de l’utilisateur.
Il existe également des Realms en mémoire, pratiques pour faire des essais. L’ouverture se fait ainsi :
RealmConfiguration conf =
new RealmConfiguration.Builder().inMemory().build();
realm = Realm.getInstance(conf);
6.3. Modèles de données Realm
6.3.1. Définir une table
Pour cela, il suffit de faire dériver une classe de la superclasse RealmObject :
import io.realm.RealmObject;
public class Produit extends RealmObject
{
private int id;
private String designation;
private String marque;
private float prixUnitaire;
}
Cela a automatiquement créé une table de Produit à l’intérieur de Realm. Par contre, cette table
n’est pas visible en tant que telle, voir RealmStudio pour un outil d’édition de la base.
6.3.2. Table Realm et Lombok
On peut employer le plugin Lombok :
@ToString @Getter @Setter
{
private int id;
}
Elle reste donc extrêmement lisible. On peut se concentrer sur les algorithmes.
NB: dans la suite, l’emploi du plugin Lombok sera implicite.
117

IUT de Lannion
P. Nerzic
2019-20
6.3.3. Types des colonnes
Realm gère tous les types Java de base : boolean, byte, short, int, long, float, double, String,
Date et byte[].
Il faut savoir qu’en interne, tous les entiers byte, short, int, long sont codés en interne par un long.
Il y a aussi tous les types Java emballés (boxed types) : Boolean, Byte, Short, Integer, Long, Float
et Double. Ceux-là peuvent tous avoir la valeur null.
6.3.4. Empêcher les valeurs null
Si une variable objet ne doit pas être indéfinie, rajoutez l’annotation @Required :
import io.realm.annotations.Required;
{
private int id;
@Required private String designation;
}
Si vous tentez d’affecter designation avec null, ça déclenchera une exception. On ne peut hélas pas
placer cette annotation sur un autre type d’objet, voir la doc de @Required.
6.3.5. Définir une clé primaire
Dans l’exemple précédent, il y a une variable d’instance id qui est censée contenir un entier unique.
Pour le garantir dans Realm, il faut l’annoter avec @PrimaryKey :
import io.realm.annotations.PrimaryKey;
{
@PrimaryKey private long id;
}
Si vous tentez d’affecter à id la même valeur pour deux produits différents, vous aurez une exception.
6.3.6. Définir une relation simple
En Realm, une relation est simplement une référence sur un autre objet Realm :
118

IUT de Lannion
P. Nerzic
2019-20
public class Achat extends RealmObject
{
private Produit produit;
private Date date;
private int nombre;
}
La variable produit pourra soit contenir null, soit désigner un objet. Malheureusement, on ne peut
pas (encore) appliquer @Required sur une référence d’objet.
6.3.7. Relation multiple
Dans le transparent précédent, un Achat n’est associé qu’à un seul Produit. Si on en veut plusieurs,
il faut utiliser une collection RealmList<Type> :
public class Achat extends RealmObject
{
private RealmList<Produit> produits;
private Date date;
}
Le champ produit est relié à plusieurs produits.
Le type RealmList possède les méthodes des List et Iterable entre autres : add, clear, get,
contains, size. . .
6.3.8. Migration des données
Un point crucial à savoir : quand vous changez le modèle des données, il faut prévoir une procédure
de migration des données. C’est à dire une sorte de recopie et d’adaptation au nouveau modèle. Cette
migration est automatique quand vous ne faites qu’ajouter de nouveaux champs aux objets, mais
vous devez la programmer si vous supprimez ou renommez des variables membres.
6.4. Création de n-uplets
6.4.1. Résumé
Un n-uplet est simplement une instance d’une classe qui hérite de RealmObject.
Cependant, les variables Java ne sont pas enregistrées de manière permanente dans Realm. Il faut :
• soit créer les instances avec une méthode de fabrique de leur classe,
• soit créer les instances avec new puis les ajouter dans Realm.
Dans tous les cas, il faut initialiser un Realm au début de l’application.
6.4.2. Création de n-uplets par createObject
Une fois le realm ouvert, voici comment créer des instances. Dans Realm, toute création ou modification
de données doit être faite dans le cadre d’une transaction, comme de préférence dans SQL :
119

IUT de Lannion
P. Nerzic
2019-20
realm.beginTransaction();
Produit produit = realm.createObject(Produit.class, 1L);
produit.setDesignation("brosse à dent");
produit.setPrixUnitaire(4.95);
realm.commitTransaction();
Le second paramètre de createObject est l’identifiant, obligatoire s’il y a une @PrimaryKey.
Si vous oubliez de placer les modifications dans une transaction, vous aurez une IllegalStateException.
6.4.3. Création de n-uplets par new
Une autre façon de créer des n-uplets consiste à utiliser new puis à enregistrer l’instance dans realm :
Produit produitJava = new Produit();
produitJava.setId(1L);
produitJava.setDesignation("brosse à dent");
produitJava.setPrixUnitaire(4.95);
Produit produitRealm = realm.copyToRealm(produitJava);
Le problème est que ça crée deux objets, or seul le dernier est connu de Realm.
6.4.4. Modification d’un n-uplet
Là également, il faut placer tous les changements dans une transaction :
produit.setDesignation("fil dentaire");
produit.setPrixUnitaire(0.95);
Si vous oubliez de placer les modifications dans une transaction, vous aurez une IllegalStateException.
D’autre part, contrairement à SQL, vous ne pourrez pas modifier la clé primaire d’un objet après sa
création.
6.4.5. Suppression de n-uplets
On ne peut supprimer que des objets gérés par realm, issus de createObject ou copyToRealm :
produit.deleteFromRealm();
Il est possible de supprimer plusieurs objets, en faisant appel à une requête.
120

IUT de Lannion
P. Nerzic
2019-20
6.5. Requêtes sur la base
6.5.1. Résumé
Une requête Realm retourne une collection d’objets (tous appartenant à Realm) sous la forme d’un
RealmResults<Type>.
Ce qui est absolument magique, c’est que cette collection est automatiquement mise à jour en cas de
changement des données, voir auto-updating results.
Par exemple, si vous utilisez un Realm distant, tous les changements opérés ailleurs vous seront
transmis. Ou si vous avez deux fragments, une liste et un formulaire d’édition : tous les changements
faits par le formulaire seront répercutés dans la liste sans aucun effort de votre part.
Les RealmResults ne sont donc pas comme de simples ArrayList. Ils sont vivants, grâce à des
écouteurs transparents pour vous.
6.5.2. Sélections
La requête la plus simple consiste à récupérer la liste de tous les n-uplets d’une table :
RealmResults<Produit> results = realm
.where(Produit.class)
.findAll();
Cette manière d’écrire des séquences d’appels à des méthodes Java s’appelle désignation chaînée,
fluent interface en anglais.
La classe du RealmResults doit être la même que celle fournie à where.
En fait, la méthode where est très mal nommée. Elle aurait due être appelée from.
6.5.3. Conditions simples
Comme avec SQL, on peut rajouter des conditions :
.equalTo("designation", "dentifrice")
.findAll();
La méthode equalTo(nom_champ, valeur) définit une condition sur le champ fourni par son nom et
la valeur. D’autres comparaisons existent, voir cette page :
• pour tous les champs : equalTo, notEqualTo, in
• pour les nombres : between, greaterThan, lessThan, greaterThanOrEqualTo, lessThanOrEqualTo
• pour les chaînes : contains, beginsWith, endsWith, like
121

IUT de Lannion
P. Nerzic
2019-20
6.5.4. Nommage des colonnes
Cet exemple montre le gros défaut, à mon sens, de Realm : on doit nommer les champs à l’aide de
chaînes. Si on se trompe sur le nom de champ, ça cause une exception. Une telle erreur ne peut être
détectée qu’à l’exécution, il serait mieux de la voir à la compilation.
Il est donc très conseillé de faire ceci :
{
public static final String FIELD_ID = "id";
public static final String FIELD_DESIGNATION = "designation";
public static final String FIELD_MARQUE = "marque";
...
private int id;
...
6.5.5. Librairie RealmFieldNamesHelper
RealmFieldNamesHelper est une bibliothèque très utile qui fait ce travail automatiquement. Il faut
juste rajouter ceci dans la partie dépendances du app/build.gradle :
annotationProcessor 'dk.ilios:realmfieldnameshelper:1.1.1'
Pour chaque CLASSE de type RealmObject, ça génère automatiquement une classe appelée
CLASSEFields contenant des chaînes constantes statiques du nom des champs de la classe :
public final class ProduitFields {
public static final String ID = "id";
public static final String DESIGNATION = "designation";
public static final String MARQUE = "marque";
...
};
6.5.6. Conjonctions de conditions
Une succession de conditions réalise une conjonction :
.notEqualTo(ProduitFields.ID, 0)
.equalTo(ProduitFields.DESIGNATION, "dentifrice")
.equalTo(ProduitFields.MARQUE, "Whiteeth")
.lessThanOrEqualTo(ProduitFields.PRIX, 3.50)
.findAll();
L’emploi du RealmFieldNamesHelper alourdit un peu l’écriture, mais on est certain que le programme
fonctionnera, ou alors ne se compilera pas si on change le schéma de la base.
122

IUT de Lannion
P. Nerzic
2019-20
6.5.7. Disjonctions de conditions
Voici un exemple de disjonction avec beginGroup et endGroup qui jouent le rôle de parenthèses :
.beginGroup()
.endGroup()
.or()
.beginGroup()
.equalTo(ProduitFields.DESIGNATION, "fil dentaire")
.endGroup()
.findAll();
6.5.8. Négations
La méthode not() permet d’appliquer une négation sur la condition qui la suit :
.not()
.beginGroup()
.or()
.equalTo(ProduitFields.DESIGNATION, "fil dentaire")
.endGroup()
.findAll();
On peut évidemment la traduire en conjonction de conditions opposées.
6.5.9. Classement des données
On peut trier sur l’un des champs :
.sort(ProduitFields.PRIX, Sort.DESCENDING)
.findAll();
Le second paramètre de sort est optionnel. S’il est absent, c’est un tri croissant sur le champ indiqué
en premier paramètre.
123

IUT de Lannion
P. Nerzic
2019-20
6.5.10. Agrégation des résultats
La méthode findAll() retourne tous les objets vérifiant ce qui précède. C’est en fait cette méthode
qui retourne le RealmResults.
On peut aussi utiliser findFirst() pour n’avoir que le premier. Dans ce cas, on ne récupère pas un
RealmResults mais un seul objet.
Pour les champs numériques, il existe aussi min(nom_champ), max(nom_champ) et sum(nom_champ)
qui retournent seulement une valeur du même type que le champ.
6.5.11. Jointures 1-1
On arrive au plus intéressant, mais hélas frustrant comparé à ce qui est possible avec SQL. On reprend
cette classe :
public class Achat extends RealmObject {
private Produit produit;
private Date date;
}
On utilise une notation pointée pour suivre la référence :
RealmResults<Achat> achats_dentif = realm
.where(Achat.class)
.equalTo("produit.designation", "dentifrice")
.findAll();
Bien mieux avec le RealmFieldNamesHelper, on écrit tout simplement : AchatFields.PRODUIT.DESIGNATION
6.5.12. Jointures 1-N
Cela marche aussi avec cette classe :
private Date date;
}
Cette requête va chercher parmi tous les produits liés et retourne les achats qui sont liés à au moins
un produit dentifrice :
RealmResults<Achat> achats_dentif = realm
.where(Achat.class)
.equalTo(AchatField.PRODUITS.DESIGNATION, "dentifrice")
.findAll();
Mais impossible de chercher les achats qui ne concernent que des dentifrices ou tous les dentifrices.
124

IUT de Lannion
P. Nerzic
2019-20
6.5.13. Jointures inverses
Avec les jointures précédentes, on peut aller d’un Achat à un Produit. Realm propose un mécanisme
appelé relation inverse pour connaître tous les achats contenant un produit donné :
private Date date;
}
public class Produit extends RealmObject {
private float prix;
@LinkingObjects("produits")
private final RealmResults<Achat> achats = null;
}
NB: On ne peut pas utiliser le RealmFieldNamesHelper.
6.5.14. Jointures inverses, explications
Pour lier une classe CLASSE2 à une CLASSE1, telles que l’un des champs de CLASSE1 est du type
CLASSE2 ou liste de CLASSE2, il faut modifier CLASSE2 :
• définir une variable finale valant null du type RealmList<CLASSE1> ; elle sera automatiquement
réaffectée lors de l’exécution
• lui rajouter une annotation @LinkingObjects("CHAMP") avec CHAMP étant le nom du champ
concerné dans CLASSE1.
Dans l’exemple précédent, le champ achats de Produit sera rempli dynamiquement par tous les
Achat contenant le produit considéré.
6.5.15. Jointures inverses, exemple
Exemple de requête :
Produit dentifrice = realm
.findFirst();
RealmResults<Achats> achats_dentifrice = dentifrice.getAchats();
Ceci en utilisant Lombok pour créer le getter sur le champ achats.
6.5.16. Suppression par une requête
Le résultat d’une requête peut servir à supprimer des n-uplets. Il faut que ce soit fait dans le cadre
d’une transaction et attention à ne pas supprimer des données référencées dans d’autres objets :
125

IUT de Lannion
P. Nerzic
2019-20
achats_dentif.deleteAllFromRealm();
dentifrices.deleteAllFromRealm();
6.6. Requêtes et adaptateurs de listes
6.6.1. Adaptateur Realm pour un RecyclerView
Realm simplifie énormément l’affichage des listes, voir le cours 4 pour les notions. Soit par exemple
un RecyclerView. Le problème essentiel est la création de l’adaptateur. Il y a une classe Realm pour
cela, voici un exemple :
public class ProduitAdapter
extends RealmRecyclerViewAdapter<Produit, ProduitView>
{
public ProduitAdapter(RealmResults<Produit> produits)
{
super(produits, true);
}
Le booléen true à fournir à la superclasse indique que les données se mettent à jour automatiquement.
Ensuite, il faut programmer la méthode de création des vues :
@Override
public ProduitView onCreateViewHolder(
ViewGroup parent, int viewType)
{
View itemView = LayoutInflater
.from(parent.getContext())
.inflate(R.layout.item, parent, false);
return new ProduitView(itemView);
}
En fait, c’est la même méthode que dans le cours n°4 avec les PlaneteView.
Ensuite, il faut programmer la méthode qui place les informations dans les vues :
@Override
public void onBindViewHolder(
ProduitView holder, final int position)
{
// afficher les informations du produit
final Produit produit = getItem(position);
holder.setItem(produit);
}
Elle non plus ne change pas par rapport au cours n°4.
126

IUT de Lannion
P. Nerzic
2019-20
6.6.2. Adaptateur Realm, fin
Dans le cas d’une classe avec identifiant, il faut rajouter une dernière méthode :
@Override
public long getItemId(int position)
{
return getItem(position).getId();
}
Elle est utilisée pour obtenir l’identifiant de l’objet cliqué dans la liste, voir onItemClick plus loin.
6.6.3. Mise en place de la liste
Dans la méthode onCreate de l’activité qui gère la liste :
@Override
{
...
Realm realm = Realm.getDefaultInstance();
RealmResults<Produit> liste =
realm.where(Produit.class).findAll();
RecyclerView.Adapter adapter = new ProduitAdapter(liste);
recyclerView.setAdapter(adapter);
}
Comme la liste est vivante, toutes les modifications seront automatiquement reportées à l’écran sans
qu’on ait davantage de choses à programmer.
6.6.4. Réponses aux clics sur la liste
L’écouteur de la liste doit transformer la position du clic en identifiant :
@Override
public void onItemClick(
AdapterView<?> parent, View v, int position, long id)
{
long identifiant = adapter.getItemId(position);
...
}
Le paramètre position donne la position dans la liste, et le paramètre id n’est que l’identifiant de la
vue cliquée dans la liste, pas l’identifiant de l’élément cliqué, c’est pour cela qu’on utilise getItemId
pour l’obtenir.
6.6.5. C’est la fin
C’est fini pour cette semaine, rendez-vous la semaine prochaine pour un cours sur les applications
graphiques 2D.
127

IUT de Lannion
P. Nerzic
2019-20
Figure 38: Application de dessin
Semaine 7
Dessin 2D interactif
Le cours de cette semaine concerne le dessin de figures 2D et les interactions avec l’utilisateur.
• CustomView et Canevas
• Un exemple de boîte de dialogue utile
7.1. Dessin en 2D
7.1.1. But
7.1.2. Principes
Une application de dessin 2D doit définir une sous-classe de View et surcharger la méthode onDraw.
Voici un exemple :
package fr.iutlan.dessin;
public class DessinView extends View {
Paint mPeinture;
public DessinView(Context context, AttributeSet attrs) {
128

IUT de Lannion
P. Nerzic
2019-20
super(context, attrs);
mPeinture = new Paint();
mPeinture.setColor(Color.BLUE);
}
@Override
public void onDraw(Canvas canvas) {
canvas.drawCircle(100, 100, 50, mPeinture);
}
}
7.1.3. Layout pour le dessin
Pour voir ce dessin, il faut l’inclure dans un layout :
<fr.iutlan.dessin.DessinView
xmlns:android="http://schemas.android.com/apk/res/android"
android:id="@+id/dessin"
android:layout_height="match_parent" />
Il faut mettre le package et le nom de la classe en tant que balise XML.
L’identifiant permettra d’ajouter des écouteurs pour les touchers et déplacements.
7.1.4. Méthode onDraw
La méthode onDraw(Canvas canvas) doit effectuer tous les tracés. Cette méthode doit être rapide.
Également, elle ne doit faire aucun new. Il faut donc créer tous les objets nécessaires auparavant, par
exemple dans le constructeur de la vue.
Son paramètre canvas représente la zone de dessin. Attention, ce n’est pas un bitmap. Un canvas
ne possède pas de pixels ; c’est le bitmap associé à la vue qui les possède. Voici comment on pourrait
associer un canvas à un bitmap :
Bitmap bm =
Bitmap.createBitmap(100, 100, Bitmap.Config.ARGB_8888);
Canvas canvas = new Canvas(bm);
C’est déjà fait pour le canvas fourni à la méthode onDraw. On obtient le bitmap de la vue avec
getDrawingCache().
7.1.5. Méthodes de la classe Canvas
La classe Canvas possède de nombreuses méthodes de dessin :
• drawColor(int color) : efface le canvas avec la couleur indiquée. Cette couleur est un code
32 bits retourné par la classe statique Color :
– Color.BLACK, Color.RED. . . : couleurs prédéfinies,
129

IUT de Lannion
P. Nerzic
2019-20
– Color.rgb(int r, int v, int b) : convertit des composantes RVB 0..255 en un code
de couleur.
• drawLine (float x1, float y1, float x2, float y2, Paint peinture) : trace une
ligne entre (x1,y1) et (x2,y2) avec la peinture
• drawCircle (float cx, float cy, float rayon, Paint paint) dessine un cercle.
• etc.
7.1.6. Peinture Paint
Cette classe permet de représenter les modes de dessin : couleurs de tracé, de remplissage, polices,
lissage. . . C’est extrêmement riche. Voici un exemple d’utilisation :
mPeinture = new Paint(Paint.ANTI_ALIAS_FLAG);
mPeinture.setColor(Color.rgb(128, 255, 32));
mPeinture.setAlpha(192);
mPeinture.setStyle(Paint.Style.STROKE);
mPeinture.setStrokeWidth(10);
Il est préférable de créer les peintures dans le constructeur de la vue ou une autre méthode, mais
surtout pas dans la méthode onDraw.
7.1.7. Quelques accesseurs de Paint
Parmi la liste de ce qui existe, on peut citer :
• setColor(Color), setARGB(int a, int r, int v, int b), setAlpha(int a) : définissent
la couleur et la transparence de la peinture,
• setStyle(Paint.Style style) : indique ce qu’il faut dessiner pour une forme telle qu’un
rectangle ou un cercle :
– Paint.Style.STROKE uniquement le contour
– Paint.Style.FILL uniquement l’intérieur
– Paint.Style.FILL_AND_STROKE contour et intérieur
• setStrokeWidth(float pixels) définit la largeur du contour.
7.1.8. Motifs
Il est possible de créer une peinture basée sur un motif. On part d’une image motif.png dans le
dossier res/drawable qu’on emploie comme ceci :
Bitmap bmMotif = BitmapFactory.decodeResource(
context.getResources(), R.drawable.motif);
BitmapShader shaderMotif = new BitmapShader(bmMotif,
Shader.TileMode.REPEAT, Shader.TileMode.REPEAT);
mPaintMotif = new Paint(Paint.ANTI_ALIAS_FLAG);
mPaintMotif.setShader(shaderMotif);
mPaintMotif.setStyle(Paint.Style.FILL_AND_STROKE);
Cette peinture fait appel à un Shader. C’est une classe permettant d’appliquer des effets progressifs,
tels qu’un dégradé ou un motif comme ici (BitmapShader).
130

IUT de Lannion
P. Nerzic
2019-20
Figure 39: Dégradé horizontal
7.1.9. Shaders
Voici la réalisation d’un dégradé horizontal basé sur 3 couleurs :
final int[] couleurs = new int[] {
Color.rgb(128, 255, 32), // vert pomme
Color.rgb(255, 128, 32), // orange
Color.rgb(0, 0, 255) // bleu
};
final float[] positions = new float[] { 0.0f, 0.5f, 1.0f };
Shader shader = new LinearGradient(0, 0, 100, 0,
couleurs, positions, Shader.TileMode.CLAMP);
mPaintDegrade = new Paint(Paint.ANTI_ALIAS_FLAG);
mPaintDegrade.setShader(shader);
Le dégradé précédent est base sur trois couleurs situées aux extrémités et au centre du rectangle.
On fournit donc deux tableaux, l’un pour les couleurs et l’autre pour les positions des couleurs
relativement au dégradé, de 0.0 à 1.0.
Le dégradé possède une dimension, 100 pixels de large. Si la figure à dessiner est plus large, la couleur
sera maintenue constante avec l’option CLAMP. D’autres options permettent de faire un effet miroir,
MIRROR, ou redémarrer au début REPEAT.
Cette page présente les shaders et filtres d’une manière extrêmement intéressante. Comme vous
verrez, il y a un grand nombre de possibilités.
7.1.10. Quelques remarques
Lorsqu’il faut redessiner la vue, appelez invalidate. Si la demande de réaffichage est faite dans un
autre thread, alors il doit appeler postInvalidate.
La technique montrée dans ce cours convient aux dessins relativement statiques, mais pas à un jeu
par exemple. Pour mieux animer le dessin, il est recommandé de sous-classer SurfaceView plutôt
que View. Les dessins sont alors faits dans un thread séparé et déclenchés par des événements.
Mais pour les jeux, autant faire appel à OpenGL (ou Unity, etc.), mais son apprentissage demande
quelques semaines de travail acharné.
7.1.11. « Dessinables »
Les canvas servent à dessiner des figures géométriques, rectangles, lignes, etc, mais aussi des Drawable,
c’est à dire des « choses dessinables » telles que des images bitmap ou des formes quelconques. Il
existe beaucoup de sous-classes de Drawable.
Un Drawable est créé :
131

IUT de Lannion
P. Nerzic
2019-20
Figure 40: Image étirable
Figure 41: Dessin vectoriel XML
• par une image PNG ou JPG dans res/drawable...
Bitmap bm = BitmapFactory
.decodeResource(getResources(), R.drawable.image);
Drawable d = new BitmapDrawable(getResources(),bm);
Android a défini une norme pour des images PNG étirables, les « 9patch ».
7.1.12. Images PNG étirables 9patch
Il s’agit d’images PNG nommées en *.9.png qui peuvent être dessinées de différentes tailles. À
gauche, l’image d’origine et à droite, 3 exemplaires étirés.
Une image « 9patch » est bordée sur ses 4 côtés par des lignes noires qui spécifient les zones étirables
en haut et à gauche, et les zones qui peuvent être occupées par du texte à droite et en bas.
Il faut utiliser l’outil draw9patch pour les éditer. Ça demande un peu de savoir-faire.
• Un drawable peut également provenir d’une forme vectorielle dans un fichier XML. Ex :
res/drawable/carre.xml :
<?xml version="1.0" encoding="UTF-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android"
android:shape="rectangle">
<stroke android:width="4dp" android:color="#F000" />
<gradient android:angle="90"
android:startColor="#FFBB"
android:endColor="#F77B" />
<corners android:radius="16dp" />
</shape>
7.1.13. Variantes
Android permet de créer des « dessinables » à variantes par exemple pour des boutons personnalisés.
132

IUT de Lannion
P. Nerzic
2019-20
<selector xmlns:android="...">
<item android:drawable="@drawable/button_pressed"
android:state_pressed="true" />
<item android:drawable="@drawable/button_checked"
android:state_checked="true" />
<item android:drawable="@drawable/button_default" />
</selector>
L’une ou l’autre des images sera choisie en fonction de l’état du bouton, enfoncé, relâché, inactif.
7.1.14. Utilisation d’un Drawable
Ces objets dessinable peuvent être employés dans un canvas. Puisque ce sont des objets vectoriels, il
faut définir les coordonnées des coins haut-gauche et bas-droit, ce qui permet d’étirer la figure. Les
tailles qui sont indiquées dans le xml sont pourtant absolues.
Drawable drw = getResources().getDrawable(R.drawable.carre);
drw.setBounds(x1, y1, x2, y2); // coins
drw.draw(canvas);
Remarquez le petit piège de la dernière instruction, on passe le canvas en paramètre à la méthode
draw du drawable.
NB: la première instruction est à placer dans le constructeur de la vue, afin de ne pas ralentir la
fonction de dessin.
7.1.15. Enregistrer un dessin dans un fichier
C’est très facile. Il suffit de récupérer le bitmap associé à la vue, puis de le compresser en PNG.
public void save(String filename)
{
Bitmap bitmap = getDrawingCache();
try {
FileOutputStream out = new FileOutputStream(filename);
bitmap.compress(Bitmap.CompressFormat.PNG, 90, out);
out.close();
} catch (Exception e) {
...
}
}
7.1.16. Coordonnées dans un canvas
Un dernier mot sur les canvas. Il y a tout un mécanisme permettant de modifier les coordonnées
dans un canvas :
133

IUT de Lannion
P. Nerzic
2019-20
• déplacer l’origine avec translate(dx,dy) : toutes les coordonnées fournies ultérieurement
seront additionnées à (dx,dy)
• multiplier les coordonnées par sx,sy avec scale(sx,sy)
• pivoter les coordonnées autour de (px,py) d’un angle ao
avec rotate(a, px, py)
En fait, il y a un mécanisme de transformations matricielles 2D appliquées aux coordonnées, ainsi
qu’une pile permettant de sauver la transformation actuelle ou la restituer.
• save() : enregistre la matrice actuelle
• restore() : restitue la matrice avec celle qui avait été sauvée
7.2. Interactions avec l’utilisateur
7.2.1. Écouteurs pour les touchers de l’écran
Il existe beaucoup d’écouteurs pour les actions de l’utilisateur sur une zone de dessin. Parmi elles, on
doit connaître onTouchEvent. Son paramètre indique la nature de l’action (toucher, mouvement. . . )
ainsi que les coordonnées.
@Override
public boolean onTouchEvent(MotionEvent event) {
float x = event.getX();
float y = event.getY();
switch (event.getAction()) {
case MotionEvent.ACTION_MOVE:
...
break;
}
return true;
}
7.2.2. Modèle de gestion des actions
Souvent il faut distinguer le premier toucher (ex: création d’une figure) des mouvements suivants (ex:
taille de la figure).
case MotionEvent.ACTION_DOWN:
figure = Figure.creer(typefigure, color);
figure.setReference(x, y);
figures.add(figure);
break;
case MotionEvent.ACTION_MOVE:
if (figures.size() < 1) return true;
figure = figures.getLast();
figure.setCoin(x,y);
break;
134

IUT de Lannion
P. Nerzic
2019-20
Figure 42: Automate
}
invalidate();
7.2.3. Automate pour gérer les actions
L’algo précédent peut se représenter à l’aide d’un automate de Mealy à deux états : repos et en cours
d’édition d’une figure. Les changements d’états sont déclenchés par les actions utilisateur et effectuent
un traitement.
7.2.4. Programmation d’un automate
Pour coder l’automate précédent, il faut une variable qui représente son état.
private enum Etat {
REPOS, CREATION
};
private Etat mEtat = Etat.REPOS;
Ensuite, à chaque événement, on se décide en fonction de cet état, voir transparent suivant.
public boolean onTouchEvent(MotionEvent event) {
switch (mEtat) {
case REPOS:
case MotionEvent.ACTION_DOWN:
mEtat = Etat.CREATION;
break;
...
}
break;
case CREATION:
case MotionEvent.ACTION_MOVE: ...
case MotionEvent.ACTION_UP:
135

IUT de Lannion
P. Nerzic
2019-20
Figure 43: Sélecteur de couleur
Figure 44: Sélecteur de couleur simple
mEtat = Etat.REPOS;
...
7.3. Boîtes de dialogue spécifiques
7.3.1. Sélecteur de couleur
Android ne propose pas de sélecteur de couleur, alors il faut le construire soi-même.
7.3.2. Version simple
En TP, on va construire une version simplifiée afin de comprendre le principe :
7.3.3. Concepts
Plusieurs concepts interviennent dans ce sélecteur de couleur :
• La fenêtre dérive de DialogFragment, elle affiche un dialogue de type AlertDialog avec des
boutons Ok et Annuler,
136

IUT de Lannion
P. Nerzic
2019-20
• Cet AlertDialog contient une vue personnalisée contenant des SeekBar pour régler les com-
posantes de couleur,
• Les SeekBar du layout ont des callbacks qui mettent à jour la couleur choisie en temps réel,
• Le bouton Valider du AlertDialog déclenche un écouteur dans l’activité qui a appelé le sélecteur.
7.3.4. Fragment de dialogue
Le fragment de dialogue doit définir plusieurs choses :
• C’est une sous-classe de FragmentDialog
public class ColorPickerDialog extends DialogFragment
• Il définit une interface pour un écouteur qu’il appellera à la fin :
public interface OnColorChangedListener {
void onColorChanged(int color);
}
• Une méthode onCreateDialog retourne un AlertDialog pour bénéficier des boutons ok et
annuler. Le bouton ok est associé à une callback qui active l’écouteur en lui fournissant la
couleur.
7.3.5. Méthode onCreateDialog
public Dialog onCreateDialog(Bundle savedInstanceState) {
Context ctx = getActivity();
Builder builder = new AlertDialog.Builder(ctx);
builder.setTitle("Choisissez une couleur");
final ColorPickerView cpv = new ColorPickerView(ctx);
builder.setView(cpv);
builder.setPositiveButton(android.R.string.yes,
new DialogInterface.OnClickListener() {
public void onClick(DialogInterface dialog, int btn) {
// prévenir l'écouteur
mListener.onColorChanged(cpv.getColor());
}
});
builder.setNegativeButton(android.R.string.no, null);
return builder.create();
}
7.3.6. Vue personnalisée dans le dialogue
Voici la définition de la classe ColorPickerView qui est à l’intérieur du dialogue d’alerte. Elle gère
quatre curseurs et une couleur :
137

IUT de Lannion
P. Nerzic
2019-20
private static class ColorPickerView extends LinearLayout {
// couleur définie par les curseurs
private int mColor;
// constructeur
ColorPickerView(Context context) {
// constructeur de la superclasse
super(context);
// mettre en place le layout
inflate(getContext(), R.layout.colorpickerview, this);
...
}
7.3.7. Layout de cette vue
Le layout colorpickerview.xml contient quatre SeekBar, rouge, vert, bleu et alpha :
android:layout_height="match_parent"
android:orientation="vertical" >
<SeekBar android:id="@+id/sbRouge"
android:layout_weight="1"
android:max="255" />
<SeekBar android:id="@+id/sbVert"
...
7.3.8. Écouteurs
Tous ces SeekBar ont un écouteur similaire :
SeekBar sbRouge = findViewById(R.id.sbRouge);
sbRouge.setOnSeekBarChangeListener(
new OnSeekBarChangeListener() {
public void onProgressChanged(SeekBar seekBar,
int progress, boolean fromUser) {
mColor = Color.argb(
Color.alpha(mColor), progress,
Color.green(mColor), Color.blue(mColor));
}
});
Celui-ci change seulement la composante rouge de la variable mColor. Il y a les mêmes choses pour
les autres composantes.
138

IUT de Lannion
P. Nerzic
2019-20
7.3.9. Utilisation du dialogue
Pour finir, voici comment on affiche ce dialogue, par exemple dans un menu :
ColorPickerDialog dlg =
new ColorPickerDialog(
new ColorPickerDialog.OnColorChangedListener() {
@Override
public void onColorChanged(int color) {
// utiliser la couleur ....
}
}
);
dlg.show(getFragmentManager(), "colorpickerdlg");
L’écouteur reçoit la nouvelle couleur du sélecteur et peut la transmettre à la classe de dessin.
7.3.10. Sélecteur de fichier
Dans le même genre mais nettement trop complexe, il y a le sélecteur de fichiers pour enregistrer un
dessin.
139

IUT de Lannion
P. Nerzic
2019-20
Figure 45: Sélecteur de fichier
140

IUT de Lannion
P. Nerzic
2019-20
Semaine 8
Test logiciel
Le cours de cette semaine est consacré au test systématique d’une application Android. Cela se fait
en programmant de nouvelles classes et méthodes spéciales, qui font des vérifications sur les classes et
fonctions de l’application.
Tester un logiciel de manière automatisée permet de garantir une non-régression lors du développement.
Sans tests systématiques, il est facile de casser involontairement un logiciel complexe : oublis,
écrasements, doublons, etc.
AndroidStudio permet d’effectuer deux sortes de tests :
• des tests unitaires pour vérifier des classes individuellement,
• des tests sur AVD pour vérifier le comportement de l’interface.
8.1. Introduction
8.1.1. Principe de base
Le principe général consiste à programmer des fonctions qui vont appeler d’autres fonctions pour
vérifier leurs résultats.
Soit une fonction float racine(float x) qui est censée calculer la racine carrée d’un réel positif.
Pour savoir si elle fonctionne bien, il faudrait calculer racine(x) ∗ racine(x) pour chaque nombre réel
x positif, c’est à dire appliquer sa définition mathématique ∀x ∈ R+
, racine(x)2
= x.
Ainsi, la fonction de test pourrait s’écrire :
for (float x=0.0f; x<=100.0f; x += 0.01f) {
float rac = racine(x);
if (rac * rac != x)
throw new Exception("test racine échoué");
}
8.1.2. Limitations
On voit qu’il n’est pas possible de vérifier chaque réel. On se limite à quelques valeurs représentatives
et on suppose que la fonction est correcte pour les autres.
D’autre part, il est possible que le test emploie la même définition que la fonction, ce qui ne prouvera
pas qu’elle est bonne ; par exemple, la même série limitée pour sinus. Pour bien tester, il faut trouver
un algorithme totalement différent.
141

IUT de Lannion
P. Nerzic
2019-20
Souvent, le testeur est indépendant des programmeurs. Il ne doit pas savoir comment les fonctions
ont été codées. Il doit s’appuyer sur le cahier des charges et explorer toutes les limites. Une grande
expérience en programmation est utile pour faire de bons tests.
8.1.3. Précision des nombres
Il faut se méfier de la précision des données. En effet, sur un ordinateur certains nombres sont mal
représentés (format IEEE interne). Par exemple, 0, 1 ∗ 0, 1 n’est pas égal à 0, 01 ; il y a un petit écart
à cause du défaut de précision.
Si on veut tester la fonction racine, on doit programmer ainsi :
final float epsilon = 1e-5f;
for (float x=0.0f; x<=100.0f; x += 0.01f) {
float rac = racine(x);
if (fabs(rac*rac - x) > epsilon)
throw new Exception("test racine échoué");
}
On doit toujours comparer deux réels v1 et v2 par |v1 − v2| ≤ , jamais par v1 == v2. Le est à
déterminer empiriquement.
8.1.4. Généralisation des tests
Les tests peuvent s’appliquer à tout élément programmé : classe, entrepôt de données, interface
utilisateur.
On sépare généralement les tests en plusieurs catégories :
• tests unitaires : ils ne concernent qu’une seule classe à la fois, et on teste chaque méthode. Si
cette classe fait appel à une autre, cette autre classe est soit totalement vérifiée, soit simulée.
Ils représentent généralement 70% des tests.
• tests d’intégration : leur but est de vérifier les relations entre classes, les appels de méthodes
et les traitements globaux. Ce sont 20% des tests.
• tests d’instrumentation : ils vérifient l’interface utilisateur, qu’elle déclenche les bonnes
actions et que les informations sont correctement affichées. Ce sont 10% des tests.
8.2. Tests unitaires
8.2.1. Programmation des tests unitaires
Les tests unitaires consistent à vérifier chaque méthode de chaque classe indépendamment : appeler
telle méthode avec tels paramètres doit retourner telle valeur.
Sur Android, on utilise l’API JUnit4 et AndroidStudio s’attend à ce qu’ils soient placés dans le
dossier test des sources : dans app/src/test et avoir le même paquetage que les classes testées.
Soit une application dont le paquetage est fr.iutlan.tp8. On va avoir :
• ses sources dans app/src/main/java/fr/iutlan/tp8,
• ses tests dans app/src/test/java/fr/iutlan/tp8.
142

IUT de Lannion
P. Nerzic
2019-20
Figure 46: Configuration de lancement
8.2.2. Exécution des tests unitaires
Pour lancer un test, il suffit de déplier les sources des tests dans le navigateur à gauche de l’écran,
cliquer droit sur celui voulu et choisir Run test.
Il est également possible de configurer le lancement de l’application principale pour qu’elle effectue
tous les tests avant. Voir en TP.
8.2.3. JUnit4
Soit une classe Chose à tester. On doit programmer une classe contenant des méthodes annotées par
@Test :
package fr.iutlan.tp8;
import org.junit.Test;
import static org.junit.Assert.assertEquals;
public class TestClasseChose
{
@Test
public void testMethode1()
{
assertEquals(50, Chose.methode1(5));
}
}
8.2.4. Explications
La bibliothèque JUnit4 définit l’annotation @Test pour dire que la méthode annotée est un test. Dans
ce test, assertEquals vérifie l’égalité entre une valeur et un résultat d’appel de fonction.
143

IUT de Lannion
P. Nerzic
2019-20
L’API contient de nombreuses directives comme assertEquals, appelées assertions, permettant
toutes sortes de vérifications. Le principe reste toujours de lancer l’exécution d’une méthode et
d’analyser le résultat :
• comparer le résultat à une constante : égalité, différence,
• vérifier l’absence ou la présence d’une exception,
• vérifier que le temps d’exécution ne dépasse pas une limite.
Quand une assertion échoue, cela déclenche une AssertionError. Malheureusement, JUnit affiche la
trace de la pile, ce qui n’est pas très agréable.
8.2.5. import static en Java
La directive import static, utilisée pour importer les assert, permet d’utiliser des définitions de
classe sans devoir mettre le nom de la classe devant.
import java.lang.Math;
public void essai1() {
System.out.println(sin(pi/2) = +Math.sin(Math.PI/2));
}
peut s’écrire plus simplement :
import static java.lang.Math.*;
public void essai1() {
System.out.println(sin(pi/2) = +sin(PI/2));
}
8.2.6. Assertions JUnit
Voici le catalogue des méthodes d’assertions. Leur signification est évidente.
• Tests booléens
– assertTrue(condition) passe si la condition est vraie
– assertFalse(condition)
• Tests de nullité
– assertNull(objet) passe si l’objet vaut null
– assertNotNull(objet)
• Tests d’objets
– assertSame(objet, autre) passe si les deux paramètres désignent le même objet java
– assertNotSame(objet, autre)
• Comparaisons
– assertEquals(voulu, calcul) passe si calcul = voulu
– assertEquals(voulu, calcul, tolerance) pour des float ou double, passe si |calcul−
voulu| ≤ tolerance
– assertArrayEquals(tab1, tab2) passe si les tableaux contiennent les mêmes éléments
– assertArrayEquals(tab1, tab2, tolerance) idem pour des float[] ou double[] avec
une tolérance
144

IUT de Lannion
P. Nerzic
2019-20
Attention à ne pas intervertir les paramètres, sans quoi rien ne sera testé correctement. L’appel de la
méthode à tester est à mettre en seconde position, et son résultat attendu en premier.
8.2.7. Affichage d’un message d’erreur
Toutes ces méthodes assert* peuvent prendre un premier paramètre chaîne qui contient un message
informatif permettant de comprendre le rôle du test.
@Test
public void testCarre()
{
assertEquals(carre(5)=25, 25, Chose.carre( 5));
assertEquals(carre(-2)=4, 4, Chose.carre(-2));
}
Ce message sera affiché en cas d’échec du test.
Il est aussi recommandé de donner des noms intelligibles aux méthodes de test, car ils sont affichés
lors de l’exécution des tests.
8.2.8. Vérification des exceptions
La vérification des exceptions se fait à l’aide d’un paramètre expected fourni à l’annotation @Test :
@Test(expected=ArithmeticException.class)
public void testRacineNegative()
{
float rac = racine(-2); // doit déclencher une exception
}
@Test(expected=NumberFormatException.class)
public void testParseNonInt()
{
int n = Integer.parseInt(1001 nuits);
}
8.2.9. Vérification de la durée d’exécution
Pour vérifier que l’exécution ne dure pas trop longtemps, on paramètre l’annotation @Test avec une
propriété timeout :
@Test(timeout=100)
public void testDuree()
{
Chose.calcul();
}
La limite de temps est exprimée en millisecondes.
Le test échouera si le temps d’exécution dépasse la durée indiquée.
145

IUT de Lannion
P. Nerzic
2019-20
8.3. Assertions complexes avec Hamcrest
8.3.1. Assertions Hamcrest
L’évolution des assertions dans le but de faciliter leur lisibilité a conduit au développement de librairies
compagnons de JUnit, comme Hamcrest. Elle permet d’écrire les assertions autrement, avec une seule
méthode assertThat.
assertEquals(voulu, result); // JUnit4
assertThat(result, equalTo(voulu)); // Hamcrest
assertTrue(result instanceof String); // JUnit4
assertThat(result, isA(String.class)); // Hamcrest
assertTrue(3, result.size()); // JUnit4
assertThat(result, hasSize(3)); // Hamcrest
Tous ces second paramètres de assertThat sont appelés matchers (correspondants). Ils sont très
nombreux et très utiles.
8.3.2. Catalogue des correspondants Hamcrest
Le principe est d’écrire assertThat(calcul, matcher). Le matcher peut être simple comme dans
les exemples précédents ou très complexe pour des vérifications subtiles.
• Comparaisons numériques
– equalTo(valeur) passe si la valeur est égale au calcul
– closeTo(valeur, err) passe si |valeur − calcul| ≤ err
– greaterThan(valeur)
– greaterThanOrEqualTo(valeur)
– lessThan(valeur)
– lessThanOrEqualTo(valeur)
assertThat(14, equalTo(14));
assertThat(14, greaterThan(racine(14)));
assertThat(Math.PI, closeTo(3.14, 0.01));
• Comparaisons de chaînes
– isEmptyString()
– il manque un matcher pour la longueur d’une chaîne !!
– hasToString(texte) passe si calcul.toString() retourne “texte”
– equalToIgnoringCase(texte)
– equalToIgnoringWhiteSpace(texte)
– containsString(texte)
– endsWith(texte), startsWith(texte)
– matchesPattern(regex) expression régulière Java
146

IUT de Lannion
P. Nerzic
2019-20
String mesg = Salut les gens;
assertThat(mesg.length(), equalTo(14)); // pas terrible
assertThat(mesg, containsString(les));
assertThat(mesg, equalToIgnoringCase(saLut lEs gEnS));
• Si calcul est une collection :
– hasSize(nb) passe si calcul contient nb éléments
– hasItem(valeur) passe si calcul contient la valeur
– contains(valeurs...) passe si calcul contient exactement toutes ces valeurs, dans cet
ordre
– containsInAnyOrder(valeurs...) passe si calcul contient toutes ces valeurs, dans
n’importe quel ordre
– everyItem(matcher) passe si tous les éléments de calcul vérifient le matcher
ListInteger liste = Arrays.asList(4, 1, 8);
assertThat(liste, hasSize(3));
assertThat(liste, hasItem(1));
assertThat(liste, containsInAnyOrder(1, 4, 8));
assertThat(liste, everyItem(greaterThan(0)));
• Classes
– isA(classe) passe si calcul est de cette classe
• Agrégation
– allOf(matchers...) passe si tous les matchers passent
– anyOf(matchers...) passe si l’un des matchers passe
assertThat(result, isA(String.class));
assertThat(ok@free.fr,
allOf(endsWith(.fr), containsString(@)));
assertThat(ok@free.fr,
anyOf(endsWith(.org), endsWith(.fr)));
Attention, certaines agrégations sont impossibles quand les types des matchers ne correspondent pas.
8.3.3. Importation de Hamcrest
Pour utiliser les matchers, il faut importer leurs classes :
import static org.hamcrest.MatcherAssert.assertThat;
import static org.hamcrest.Matchers.*;
En plus, dans build.gradle, il faut ajouter la dépendance :
testImplementation 'junit:junit:4.12'
testImplementation 'org.hamcrest:hamcrest-library:1.3'
147

IUT de Lannion
P. Nerzic
2019-20
8.4. Patron Arrange-Act-Assert
8.4.1. Organisation des tests
Pour bien écrire les méthodes de test, on fait appel au patron de conception « AAA » du nom de ses
trois étapes :
• Arrange (ou given) : préparer les données pour le test,
• Act (ou when) : effectuer le test et récolter le résultat,
• Assert (ou then) : comparer le résultat à ce qui est attendu.
Par convention, on sépare ces trois étapes avec une ligne vide :
@Test
public void testStringUtilsReverse() {
String input = abc;
String result = StringUtils.reverse(input);
assertEquals(cba, result);
}
8.4.2. Préparation des données
Les données permettant de mener les tests peuvent être préparées dans chaque méthode, les rendant
toutes indépendantes. Mais cela conduit parfois à beaucoup de redondance.
Au lieu de recopier les mêmes instructions dans chaque test, on préfère les programmer dans une
seule méthode qui est exécutée automatiquement avant chaque test. Il faut l’annoter par @Before,
voir le transparent suivant.
NB: il existe une manière plus puissante, à l’aide de « règles » annotées par @Rule mais c’est trop
complexe pour ce cours. Les règles permettent de réemployer les mêmes préparations dans différentes
classes de test.
8.4.3. Préparation des données avant chaque test
L’annotation @Before sur une méthode, dans la classe de test, fait exécuter cette méthode avant
chaque test.
private ArrayListInteger liste;
@Before public void initEachTest() {
liste = new ArrayList(Arrays.asList(1,4,8));
}
@Test public void testSize() {
int result = liste.size();
assertEquals(3, result);
}
148

IUT de Lannion
P. Nerzic
2019-20
Inconvénient : c’est la même initialisation pour tous les tests.
8.4.4. Préparation des données avant l’ensemble des tests
Dans des cas plus complexes, par exemple la connexion à une base de données, il ne faut initialiser
qu’une seule fois pour tout un jeu de tests. On emploie l’annotation @BeforeClass :
private RealmConfiguration conf;
private Realm realm;
@BeforeClass public void initAllTests() {
Realm.init(context);
conf = new RealmConfiguration.Builder().inMemory().build();
}
realm = Realm.getInstance(conf);
}
NB: cet exemple n’est pas viable tel quel, Realm ne fonctionne pas sans Android.
8.4.5. Clôture de tests
Certaines ressources demandent à être libérées après usage. On définit donc des méthodes miroir des précédentes :
@After public void endEachTest() {
realm.close();
}
@AfterClass public void endAllTests() {
Realm.close(this);
}
Pour nommer les méthodes, on trouve aussi setup et son contraire tearDown.
8.4.6. Vérification des assertions
Plusieurs assertions peuvent être spécifiées pour vérifier le résultat d’une même action. Si l’une des assertions échoue,
tout le test est en échec, les autres assertions ne sont pas essayées. Par contre, les autres tests sont lancés quand même.
@Test public void test1() {
// arrange...
// act...
assertThat(result, matcher1a);
assertThat(result, matcher1b);
}
@Test public void test2() {
// arrange...
// act...
assertThat(result, matcher2a);
assertThat(result, matcher2b);
}
149

IUT de Lannion
P. Nerzic
2019-20
8.4.7. Tests paramétrés
Les fonctions de test vues jusque là ne prennent aucun paramètre. Si on voulait appliquer le même test avec des
données différentes, il faudrait écrire autant de fonctions distinctes.
Avec une librairie compagnon de JUnit appelée JUnitParams, il est possible de faire le même test avec des données
différentes. Cela s’appelle paramétrer les tests. Le principe est de préparer les données dans un tableau ayant des
colonnes du même type que les paramètres de la fonction de test. L’exécuteur du test gère la boucle qui fournit les
paramètres ligne par ligne.
L’intérêt est de ne pas devoir multiplier les fonctions ou au contraire grouper des tests, et d’avoir un message d’erreur
vraiment spécifique avec les données qui n’ont pas passé le test.
8.4.8. Exemple de test paramétré
Soit une classe Calendrier dont on veut tester la méthode isBissextile(annee) sur plusieurs années. Au lieu de
prévoir plusieurs tests séparés, on prépare différents paramètres qui seront injectés successivement dans la même
méthode. Voici le début :
@RunWith(JUnitParamsRunner.class)
public class TestsCalendrier {
@Test @Parameters
public void testBissextile(int annee, boolean bissextile)
{
assertThat(bissextile, Calendrier.isBissextile(annee));
}
Notez l’annotation initiale qui déclenche un exécuteur différent. Notez que la méthode testBissextile demande des
paramètres.
8.4.9. Fourniture des paramètres
Il y a de nombreuses possibilités pour fournir les paramètres, et l’une consiste à programmer une méthode statique qui
retourne une collection de tableaux de paramètres.
Le nom de cette méthode est important : parametersFor suivi du nom de la méthode de test concernée :
static CollectionObject[] parametersForTestBissextile() {
return Arrays.asList(new Object[][]{
{2019, false},
{2020, true},
{2021, false},
});
}
D’autres tests JUnit normaux peuvent être placés avec ceux-ci.
8.4.10. Importation de JUnitParams
Pour utiliser les JUnitParams, il faut importer ses classes :
import junitparams.JUnitParamsRunner;
import junitparams.Parameters;
Et dans build.gradle, il faut ajouter la dépendance :
150

IUT de Lannion
P. Nerzic
2019-20
testImplementation 'pl.pragmatists:JUnitParams:1.1.1'
8.5. Tests d’intégration
8.5.1. Introduction
Quand on a besoin de vérifier les relations entre une classe à tester et une autre, et que l’autre n’est pas encore au
point, on construit une sorte de maquette de l’autre classe (mock-up), c’est à dire une fausse classe qui se comporte
comme il faudrait là où on en a besoin.
Ça se décline en plusieurs variantes :
• objet bidon (dummy object) : une classe vide qui n’est jamais appelée et qui sert de bouche-trou,
• objet factice (fake object) : une classe qui ne fait pas réellement le travail prévu, par exemple une base de
donnée seulement en mémoire,
• embryon (stub) : une classe pas complètement codée,
• objet simulé (mock object) : une classe qui simule le comportement attendu, seulement sur certaines valeurs.
8.5.2. Interface à la place d’une classe
Soit une classe encore non programmée : Calculatrice.java. Cette classe devra posséder différentes méthodes de
calcul comme add et div. On voudrait écrire ce qui suit dans une autre classe :
private Calculatrice calcu = new Calculatrice();
float total = calcu.add(13, 6);
Et on voudrait tester cette autre classe, malgré l’absence de Calculatrice.java.
En attendant, il est proposé d’en faire une simple interface :
public interface Calculatrice {
float add(float a, float b);
...
float div(float a, float b) throws ArithmeticException;
}
8.5.3. Simulation d’une interface avec Mockito
Le problème de cette interface, c’est qu’on ne peut ni l’instancier, ni l’utiliser. La solution, c’est de la simuler.
C’est très simple avec Mockito. Il suffit d’annoter la variable qui contient la calculatrice avec @Mock :
@Mock private Calculatrice calcu;
Cela va instancier la variable avec une classe bidon qui se comporte selon l’interface. On pourra manipuler cette
calculatrice comme la vraie. Le problème, c’est que la classe bidon ne peut pas faire les calculs de la vraie classe. . .
On va donc faire apprendre quelques calculs prédéfinis à cette classe bidon, c’est à dire inventorier tous les appels à
Calculatrice et préparer les réponses qu’elle devrait fournir.
151

IUT de Lannion
P. Nerzic
2019-20
8.5.4. Apprentissage de résultats
Voici comment faire avec Mockito. C’est en deux parties :
• la circonstance : lorsqu’il y a tel appel de méthode,
• l’action : alors retourner telle valeur ou lancer telle exception.
Voici quelques exemples :
@Before
public void initCalculatrice() {
when(calcu.add(13, 6)).thenReturn(19);
when(calcu.div(6, 2)).thenReturn(3);
when(calcu.div(3, 0))
.thenThrow(ArithmeticException.class);
}
Évidemment, il ne faut pas avoir des dizaines d’appels différents, sinon la classe Calculatrice serait vraiment
indispensable.
8.5.5. Apprentissage généralisé
Dans le dernier exemple précédent, au lieu d’apprendre seulement le résultat de la division de 3 par 0, il est possible
d’apprendre que toutes les divisions par zéro déclenchent une exception. Cela se fait avec des matchers :
@Before
public void initCalculatrice() {
...
when(calcu.div(anyFloat(), eq(0)))
.thenThrow(ArithmeticException.class);
}
Il faut associer un matcher comme anyInt(), anyFloat(). . . avec un autre matcher comme eq(valeur).
La liste des matchers est documentée sur cette page.
8.5.6. Matchers pour Mockito
Les matchers de Mockito sont un peu différents en syntaxe de ceux de Hamcrest, mais ils ont la même signification, et
on peut utiliser ceux de Hamcrest. Voir cette liste, en voici quelques uns :
• types : anyBoolean(), anyInt(). . . , any(MaClasse.class)
• objets : isNull(), isNotNull()
• chaînes : contains(s), startsWith(s), endswith(s)
• Hamcrest : booleanThat(matcher), intThat(matcher). . .
• lambda : booleanThat(lambda), intThat(lambda). . .
when(calcu.div(anyFloat(), 0.0)).thenThrow(...);
when(calcu.sign(floatThat(lessThan(0.0))).thenReturn(-1);
when(calcu.sign(floatThat(nb - nb 0))).thenReturn(+1);
8.5.7. Autre syntaxe
La syntaxe
when(objet.methode(params)).thenReturn(valeur);
152

IUT de Lannion
P. Nerzic
2019-20
peut s’écrire différemment :
doReturn(valeur).when(objet).methode(params);
On utilise cette seconde syntaxe lorsque l’objet n’est pas initialisé « normalement », par exemple lorsqu’il est simulé ou
espionné, voir plus loin. La première écriture cause une NullPointerException.
8.5.8. Simulation pour une autre classe
Dans les exemples précédents, on simule et on teste la même classe encore non programmée. Dans le cas général, c’est
trop restrictif. Voici un exemple :
public class Voiture {
private String modele;
private Personne proprietaire;
public Voiture(String modele, Personne proprietaire) {
this.modele = modele;
this.proprietaire = proprietaire;
}
public String toString() {
return modele+ de +proprietaire.getNom();
}
}
On voudrait tester la méthode toString() de Voiture, mais la classe Personne n’est pas encore programmée :
public interface Personne {
String getNom();
}
Mockito va simuler une personne pour permettre de tester la voiture, mais il faut ajouter l’annotation @InjectMocks à
la voiture :
@Mock private Personne client;
@InjectMocks Voiture voiture = new Voiture(Tesla S, client);
@Test public void testToString() {
when(client.getNom()).thenReturn(Pierre);
assertEquals(Tesla S de Pierre, voiture.toString());
}
8.5.9. Surveillance d’une classe
Certains tests ont pour objectif de surveiller les appels aux méthodes d’une certaine classe (entièrement programmée) :
telle méthode est-elle appelée, combien de fois et avec quels paramètres ?
On commence par ajouter l’annotation @Spy à l’objet surveillé :
@Spy private CalculatriceOk calcu = new CalculatriceOk();
Ensuite, on fait appeler ses méthodes (directement ou pas) :
153

IUT de Lannion
P. Nerzic
2019-20
calcu.add(x, 1.0f);
Enfin, on vérifie qu’elles ont été appelées, N fois ou jamais :
verify(calcu).add(anyFloat(), anyFloat());
verify(calcu, times(1)).add(anyFloat(), anyFloat());
verify(calcu, never()).sub(anyFloat(), anyFloat());
8.5.10. Surveillance d’une activité Android
On utilise cette technique d’espionnage pour tester certains comportements d’une activité Android. Voir page 155 pour
d’autres vérifications en situation sur AVD.
On souhaite vérifier par exemple des méthodes d’affichage dans des TextView, de lecture dans des EditText, et autres :
TextView tvSortie;
void putSortie(double nb)
{
String texte = String.format(Locale.FRANCE, %.3f, nb);
tvSortie.setText(texte);
}
Dans un cas réel, cela peut être nettement plus complexe que ça.
8.5.11. Espionnage et simulation
La technique consiste à espionner l’activité et à simuler la vue :
// activité espionnée
@Spy MainActivity activity = new MainActivity();
// fausse vue
@Mock TextView textViewMock;
L’idée est :
• d’associer ce textViewMock à celui de l’activité, c’est à dire que l’activité va accéder à ce TextView en croyant
manipuler le vrai,
• de simuler les réactions de ce textViewMock : simuler sa méthode setText() et voir ce que l’activité voulait y
mettre pour comparer avec ce qu’on attend.
8.5.12. Liaison des vues à l’activité
Ensuite on initialise ce couple à chaque test :
// lier les ressources et les vues
doReturn(textViewMock)
.when(activity).findViewById(R.id.sortie);
// l'activité récupère ses vues
activity.findViews();
}
154

IUT de Lannion
P. Nerzic
2019-20
La méthode findViews() de l’activité est classique :
void findViews()
{
tvSortie = findViewById(R.id.sortie);
}
8.5.13. Test d’appel
Test = appel de la méthode et vérification du résultat :
@Test public void putSortieEcritValeurVoulue()
{
// arrange
// act
activity.putSortie(3.14159);
// assert
verify(textViewMock).setText(3,142);
}
L’assertion vérifie que l’activité a demandé au TextView d’afficher cette chaîne. C’est possible car Mockito a surveillé
tous les appels aux méthodes de ce TextView.
8.5.14. Installation de Mockito
Voici comment installer Mockito dans un projet Android. Il faut ajouter ceci dans app/build.gradle :
testImplementation 'org.mockito:mockito-core:2.25.0'
androidTestImplementation 'org.mockito:mockito-android:2.25.0'
Ensuite, annoter chaque classe de tests qui y fait appel :
@RunWith(MockitoJUnitRunner.class)
public class TestsAvecMockito {
@Test public void test1() ...
@Test public void test2() ...
...
}
8.6. Tests sur AVD
8.6.1. Définition
On veut maintenant tester l’application sur un AVD : vérifier ce qui est affiché et ce qui se passe quand l’utilisateur
saisit des textes et actionne des contrôles.
Avec l’API Expresso, le principe est de spécifier des actions sur certaines vues de l’interface, accompagnées éventuelle-
ment d’assertions.
Le schéma général est ([]=optionnel) :
155

IUT de Lannion
P. Nerzic
2019-20
onView(matcher)[.perform(action)][.check(assert)]
@Test public void testBtnValider() {
onView(withId(R.id.et_prenom)).perform(typeText(Pierre));
onView(withId(R.id.btn_ok)).check(matches(withText(Ok)));
onView(withId(R.id.btn_ok)).perform(click());
}
8.6.2. Correspondants de vues
• Correspondants de vues onView(viewMatcher)
Le paramètre ViewMatcher désigne la vue par son identifiant withId(identifiant) ou son libellé withText(label).
Comme pour JUnit, il y a beaucoup de matchers possibles, voir une sélection au transparent suivant.
• Actions de vues perform(viewAction, ...)
Parmi les ViewAction, il y a scrollTo(), click(), pressBack(), et typeText(), voir plus loin.
• Assertions de vues check(viewAssertion, ...)
L’assertion vaut généralement matches(matcher) avec matcher étant un ViewMatcher.
8.6.3. ViewMatchers d’Expresso
Voici un petit extrait de ce qu’il est possible de tester :
• withText(m) sur des TextView, EditText, Button, m étant soit une chaîne, soit une ressource, soit un matcher
JUnit.
• withSpinnerText(m) sur un Spinner (idem pour m)
• isChecked(), isNotChecked() sur des CheckBox, ToggleButton
onView(withId(R.id.et_prenom)).check(withText(Pierre));
onView(withId(R.id.cb_logged)).check(isChecked());
onView(withId(R.id.sp_metier))
.check(matches(withSpinnerText(enseignant)));
8.6.4. ViewActions d’Expresso
Voici un petit extrait de ce qu’il est possible de mettre en paramètre de perform() :
• click(), pressBack() un peu partout
• clearText(), typeText(), closeSoftKeyboard() sur des EditText
• scrollTo() sur des Spinner et ListView
• la classe RecyclerViewActions fournit des actions spécifiques, comme actionOnItemAtPosition(pos, action),
scrollToPosition(pos) sur des RecyclerView
onView(withId(R.id.et_prenom)).perform(typeText(Pierre));
onView(withText(Ok)).perform(click());
onView(withId(R.id.liste)).perform(
RecyclerViewActions.actionOnItemAtPosition(1, click()));
8.6.5. Tests sur des listes
Pour vérifier la sélection d’items dans des Spinner et ListView, c’est un peu plus compliqué. Comme les éléments ne
sont pas forcément affichés à l’écran, on doit faire appel aux données et non pas aux vues, utiliser onData au lieu de
onView.
Le schéma général est :
156

IUT de Lannion
P. Nerzic
2019-20
onData(matcher)[.perform(action)][.check(assert)]
On doit lui fournir un matcher qui désigne les données des adaptateurs de l’écran actuel. Le problème, c’est que le
matcher dépend du type d’adaptateur et c’est compliqué. Alors pour simplifier, on ne verra que la sélection en fonction
de la position :
onData(anything()).atPosition(pos)
8.6.6. Test sur un spinner
Il y a un petit cas particulier, celui du Spinner (liste déroulante). Il faut d’abord cliquer dessus par onView, puis
cliquer sur un élément par onData. Si on manque l’une des étapes, alors Expresso reste bloqué sur le layout du spinner.
Voici la bonne séquence pour sélectionner l’item n° position :
onView(withId(R.id.spinner)).perform(click());
onData(anything()).atPosition(position).perform(click());
8.6.7. Installation de Expresso
Il faut ajouter ceci dans app/build.gradle :
androidTestImplementation('androidx.test.espresso:espresso-core:3.1.0', {
exclude group: 'com.android.support', module: 'support-annotations'
})
androidTestImplementation 'androidx.test.espresso:espresso-intents:3.2.0'
androidTestImplementation 'androidx.test.espresso:espresso-web:3.2.0'
NB: cliquez sur l’icone de téléchargement pour voir les lignes entières. D’autre part, les numéros de version sont
susceptibles de changer.
8.6.8. Classe de test
Il faut également préparer la classe de test et les méthodes d’une manière un peu spéciale :
@RunWith(AndroidJUnit4.class)
public class TestsInterface
{
@Rule public ActivityTestRuleMainActivity mActivityRule =
new ActivityTestRule(MainActivity.class);
@Test public void testSurActivity()
{
// arrange: lancer MainActivity
final MainActivity activity = mActivityRule.getActivity();
...
8.6.9. Manipulations directes de l’activité
Lorsqu’il faut appeler une méthode publique de l’activité, il faut impérativement se placer dans le même thread
d’interface utilisateur qu’elle, sinon il y aura une exception.
Voici comment faire :
157

IUT de Lannion
P. Nerzic
2019-20
// arrange ou act
activity.runOnUiThread(new Runnable() {
@Override
public void run() {
// ici on peut appeler une méthode de activity
activity.doSomething();
}
});
8.6.10. C’est la fin du cours et du module
C’est fini, nous avons étudié tout ce qu’il était raisonnable de faire en 8 semaines.
158

IUT de Lannion
P. Nerzic
2019-20
Figure 47: Affichage tête haute
Semaine 9
Capteurs
Le cours de cette semaine est consacré aux capteurs des smartphones, et en particulier à leur application à la réalité
augmentée
9.1. Réalité augmentée
9.1.1. Définition
Cela consiste à ajouter des informations à ce qu’on perçoit autour de nous : afficher des mesures sur un écran invisible,
ajouter des sons positionnés en 3D autour de nous, etc.
Il ne faut pas confondre réalité augmentée et réalité virtuelle. Cette dernière consiste à simuler un environnement 3D ;
ce qu’on voit n’existe pas ou est re-créé de toutes pièces.
9.1.2. Applications
• Aide à la conduite de véhicules : avions, voitures, etc.
• Médecine : assistance à la chirurgie
• Tourisme : informations sur les lieux de visites, traduction
• Architecture : visualiser un futur bâtiment, visualiser les risques en cas de tremblement de terre
• Ateliers, usines : aider au montage de mécanismes complexes
• Cinéma : simuler des décors coûteux ou imaginaires
• Visioconférences : rendre visibles les participants à distance
• Loisirs : jeux, arts, astronomie
9.1.3. Principes
Dessiner par dessus la vue réelle implique d’avoir :
• un écran transparent ou un couple écran-caméra reproduisant la réalité visible derrière,
• un capteur de position et d’orientation 3D,
• un système de dessin capable de gérer des positions dans l’espace.
Le logiciel calcule les coordonnées 3D exactes de l’écran et des dessins, afin de les superposer avec précision sur la vue
réelle.
159

IUT de Lannion
P. Nerzic
2019-20
Ce sont les mêmes types de calculs qu’en synthèse d’images 3D, mais inversés : au lieu de simuler une caméra, on doit
retrouver ses caractéristiques (matrices de transformation), et ensuite dans les deux cas, on dessine des éléments 3D
utilisant ces matrices.
9.1.4. Réalité augmentée dans Android
Les tablettes et téléphone contiennent tout ce qu’il faut pour une première approche. Les capteurs ne sont pas très
précis et l’écran est tout petit, mais ça suffit pour se faire une idée et développer de petites applications.
La suite de ce cours présente les capteurs et la caméra, puis leur assemblage, mais avant cela, il faut se pencher sur le
mécanisme des permissions, afin d’avoir le droit d’utiliser les capteurs.
9.2. Permissions Android
9.2.1. Concepts
Certaines actions logicielles sont liées à des permissions. Ex : accès au réseau, utilisation de la caméra, enregistrement
de fichiers, etc.
Dans les premières versions d’Android, les applications devaient spécifier toutes les demandes d’autorisations dans le
fichier manifest. Ces demandes étaient examinées lors de l’installation de l’application. Elles devaient être intégralement
acceptées par l’utilisateur, ou alors l’application entière n’était pas installée.
Depuis l’API 23, les permissions sont demandées au moment où elles sont nécessaires. L’utilisateur peut les accepter
ou les refuser. Dans le cas de refus, l’application peut, si elle est programmée correctement, partiellement continuer à
fonctionner.
9.2.2. Permissions dans le manifeste
Les droits demandés par une application sont nommés à l’aide d’une chaîne, par exemple android.permission.CAMERA.
Ils doivent être déclarés dans le AndroidManifest.xml à l’aide d’une balise uses-permission android:name=permission/.
manifest xmlns:android=... package=...
uses-permission
android:name=android.permission.ACCESS_FINE_LOCATION/
uses-permission
android:name=android.permission.CAMERA/
application android:label=... ...
activity android:name=...
intent-filter.../intent-filter
/activity
/application
/manifest
9.2.3. Raffinement de certaines permissions
Certains dispositifs demandent des droits plus fins. C’est le cas de la caméra. Cela fait rajouter d’autres éléments :
uses-permission android:name=android.permission.CAMERA/
uses-feature android:name=android.hardware.camera/
uses-feature android:name=android.hardware.camera.autofocus/
160

IUT de Lannion
P. Nerzic
2019-20
Figure 48: Demande de droit
9.2.4. Demandes de permissions à la volée
À partir de Android 6 Marshmallow, API 23, les permissions ne sont plus vérifiées seulement au moment d’installer
une application, mais en permanence. Et d’autre part, l’utilisateur est maintenant relativement libre d’en accepter
certaines et d’en refuser d’autres.
Certaines permissions sont automatiquement accordées si on décide d’installer l’application, mais d’autres qui concernent
la vie privée des utilisateurs (carnet d’adresse, réseau, caméra, etc.) font l’objet d’un contrôle permanent du système
Android. Une application qui n’a pas une autorisation ne peut pas utiliser le dispositif concerné, et se fait interrompre
par une exception (plantage si pas prévu).
Cela impose de programmer des tests à chaque opération concernant un dispositif soumis à autorisation.
9.2.5. Test d’une autorisation
Au plus simple, ça donne ceci :
// le test des permissions concerne Android M et suivants
if (Build.VERSION.SDK_INT = Build.VERSION_CODES.M) {
int autorisation =
this.checkSelfPermission(Manifest.permission.CAMERA);
if (autorisation != PackageManager.PERMISSION_GRANTED) {
// l'activité n'a pas le droit d'utiliser la caméra
Log.e(TAG, accès à la caméra refusé);
return;
}
}
// l'activité a le droit d'utiliser la caméra
L’activité this regarde simplement si elle peut utiliser la caméra. La réponse est oui (PERMISSION_GRANTED) ou non.
9.2.6. Demande d’une autorisation
L’exemple précédent se contentait de tester l’autorisation. Ce qui est plus intéressant, c’est de demander à l’utilisateur
de bien vouloir autoriser l’application à utiliser la caméra. Android va afficher un dialogue :
L’utilisateur est libre d’accepter ou de refuser. S’il refuse, checkSelfPermission ne renverra jamais plus
PERMISSION_GRANTED (sauf si on insiste, cf plus loin).
9.2.7. Préférences d’application
Les droits sont stockés dans les préférences de l’application (Applications/application/Autorisations).
Ils peuvent être révoqués à tout moment. C’est pour cette raison que les applications doivent tester leurs droits en
permanence.
161

IUT de Lannion
P. Nerzic
2019-20
Figure 49: Préférences
9.2.8. Dialogue de demande de droits
C’est en deux temps :
1. l’activité émet une demande qui fait apparaître un dialogue :
...
// l'activité n'a pas encore le droit mais fait une demande
requestPermissions(new String[] {Manifest.permission.CAMERA}, ...);
2. Lorsque l’utilisateur a répondu, Android appelle cet écouteur :
@Override
public void onRequestPermissionsResult(...)
{
... regarder les permissions accordées ou refusées ...
}
9.2.9. Affichage du dialogue
On doit appeler la méthode requestPermissions en fournissant un tableau de chaînes contenant les permissions
demandées, ainsi qu’un entier requestCode permettant d’identifier la requête. Cet entier sera transmis en premier
paramètre de l’écouteur.
requestPermissions(String[] permissions, int requestCode)
L’écouteur reçoit le code fourni à requestPermissions, les permissions demandées et les réponses accordées :
public void onRequestPermissionsResult(
int requestCode,
String[] permissions, int[] grantResults)
Cet écouteur n’est pas nécessaire si on fait tous les tests de permissions avant chaque appel sensible.
9.2.10. Justification des droits
Android a ajouté une sophistication supplémentaire : une application qui demande un droit et qui se le voit refuser
peut afficher une explication pour essayer de convaincre l’utilisateur d’accorder le droit.
Quand on constate qu’un droit manque, il faut tester shouldShowRequestPermissionRationale(String
permission). Si elle retourne true, alors il faut construire un dialogue d’information pour expliquer les raisons à
l’utilisateur, puis retenter un requestPermissions.
162

IUT de Lannion
P. Nerzic
2019-20
Figure 50: GPS
9.3. Capteurs de position
Les tablettes et smartphones sont généralement équipés d’un capteur GPS.
La position sur le globe peut être déterminée par triangulation, c’est à dire la mesure des longueurs des côtés du
polyèdre partant du capteur et allant vers trois ou quatre satellites de position connue. Les distances sont estimées en
comparant des horloges extrêmement précises (1µs de décalage = 300m d’écart).
À défaut d’un GPS (droit manquant ou pas de capteur), on peut obtenir une position grossière (coarse en anglais) à
l’aide des réseaux de téléphonie ou Wifi.
Dans tous les cas, on fait appel à un singleton Java, un LocationManager qui gère les capteurs de position, appelés
« fournisseurs de position » et identifiés par les constantes GPS_PROVIDER et NETWORK_PROVIDER.
Le principe est de s’abonner à des événements, donc de programmer un écouteur pour ces événements. Chaque fois que
la position aura changé, l’écouteur sera appelé avec la nouvelle position.
Les positions sont représentées par la classe Location. C’est essentiellement un triplet (longitude, latitude, altitude).
9.3.2. Utilisation dans Android
La position étant une information sensible, personnelle, il faut demander la permission à l’utilisateur. C’est l’objet de
deux droits :
• Manifest.permission.ACCESS_FINE_LOCATION pour la position GPS, très précise, donnée par le GPS_PROVIDER,
• Manifest.permission.ACCESS_COARSE_LOCATION pour la position imprécise du NETWORK_PROVIDER.
Rappel : les mettre dans le manifeste et les tester à chaque demande au gestionnaire.
Une fois les permissions obtenues, l’activité peut récupérer le gestionnaire :
LocationManager locationManager =
(LocationManager) getSystemService(Context.LOCATION_SERVICE);
9.3.3. Récupération de la position
On peut obtenir la position actuelle, ou la dernière connue par :
Location position =
locationManager.getLastKnownLocation(FOURNISSEUR);
• FOURNISSEUR vaut LocationManager.GPS_PROVIDER ou LocationManager.NETWORK_PROVIDER.
Le résultat est une instance de Location dont on peut utiliser les getters :
163

IUT de Lannion
P. Nerzic
2019-20
float lat = location.getLatitude();
float lon = location.getLongitude();
float alt = location.getAltitude();
9.3.4. Abonnement aux changements de position
Pour l’abonner aux événements :
locationManager.requestLocationUpdates(
FOURNISSEUR,
PERIODICITE, DISTANCE,
this);
• PERIODICITE donne le temps en millisecondes entre deux événements, mettre 2000 pour toutes les 2 secondes.
• DISTANCE donne la distance minimale en mètres qu’il faut parcourir pour faire émettre des événements.
• this ou un écouteur qui implémente les quatre méthodes de LocationListener.
Appeler locationManager.removeUpdates(this); pour cesser de recevoir des événements.
9.3.5. Événements de position
La méthode la plus importante est onLocationChanged(Location location). Son paramètre est la position actuelle
détectée par les capteurs. Par exemple :
@Override
public void onLocationChanged(Location location)
{
tvPosition.setText(String.format(Locale.FRANCE,
lon: %.6fnlat: %.6fnaltitude: %.1f,
location.getLongitude(),
location.getLatitude(),
location.getAltitude()));
}
Les autres méthodes sont onStatusChanged, onProviderEnabled et onProviderDisabled qui peuvent rester vides.
9.3.6. Remarques
Normalement, une activité ne doit demander des positions que lorsqu’elle est active. Quand elle n’est plus visible, elle
doit cesser de demander des positions :
@Override
public void onResume() {
super.onResume();
// s'abonner aux événements GPS
if (checkPermission(Manifest.permission.ACCESS_FINE_LOCATION))
locationManager.requestLocationUpdates(..., this);
}
@Override
public void onPause() {
super.onPause();
// se désabonner des événéments
locationManager.removeUpdates(this);
}
164

IUT de Lannion
P. Nerzic
2019-20
9.4. Caméra
La quasi totalité des smartphones possède au moins une caméra capable d’afficher en permanence un flot d’images
prises à l’instant (live display en anglais). Cette caméra est dirigée vers l’arrière de l’écran. On ne se servira pas de la
caméra dirigée vers l’avant.
La direction de la caméra est représentée par une constante, ex: Camera.CameraInfo.CAMERA_FACING_BACK.
Comme pour la position, l’utilisation de la caméra est soumise à autorisations. Voir le début de ce cours. Elles sont à
tester à chaque phase du travail.
NB: on va utiliser une API dépréciée, car elle fournit des méthodes utiles pour la réalité virtuelle qui ne sont pas dans
la nouvelle.
9.4.2. Vue SurfaceView
Pour commencer, il faut une vue spécialisée dans l’affichage d’un flot d’images. Cette vue 2D est d’un type spécial,
évoqué dans le cours précédent, un SurfaceView, voir ce tutoriel. C’est une vue associée à une Surface : un mécanisme
matériel pour produire des images, ex: caméra ou OpenGL, voir cette documentation pour comprendre l’architecture.
Donc, le layout de l’activité contient :
SurfaceView
android:id=@+id/surface_view
android:layout_width=match_parent
android:layout_height=match_parent /
9.4.3. Fonctionnement du SurfaceView
Il faut fournir un écouteur à cette vue, via une classe SurfaceHolder dont on appelle la méthode ‘addCallback :
public class MainActivity extends AppCompatActivity
implements SurfaceHolder.Callback
{
private SurfaceView surfaceView;
void initSurfaceView()
{
surfaceView = findViewById(R.layout.surface_view);
surfaceView.getHolder().addCallback(this);
}
La méthode addCallback indique que this va réagir aux événements de la SurfaceView (écouteur à 3 méthodes).
9.4.4. Événements d’un SurfaceHolder
Il faut programmer trois méthodes :
• surfaceCreated : ouvrir la caméra
• surfaceChanged : paramétrer la dimension de l’écran
• surfaceDestroyed : libérer la caméra
D’autre part, il faut gérer les événements de l’activité :
• onResume : démarrer l’affichage de la vue caméra
• onPause : mettre l’affichage de la caméra en pause
NB: chacune de ces méthodes devra tester les permissions.
165

IUT de Lannion
P. Nerzic
2019-20
9.4.5. Écouteur surfaceCreated
La caméra est représentée par une instance de Camera (package android.hardware.Camera, attention il y a un autre
package android.graphics.Camera) :
public class MainActivity... implements SurfaceHolder.Callback
{
// caméra arrière
private Camera camera;
public void surfaceCreated(SurfaceHolder holder)
{
// ouverture de la caméra
camera =
Camera.open(Camera.CameraInfo.CAMERA_FACING_BACK);
// paramétrage, voir la suite ...
9.4.6. Écouteur surfaceCreated, fin
Avant de commencer à afficher les images, il faut modifier le paramètre de l’autofocus :
public void surfaceCreated(SurfaceHolder holder)
{
...
Camera.Parameters params = camera.getParameters();
ListString focusModes = params.getSupportedFocusModes();
if (focusModes.contains(Camera.Parameters.FOCUS_MODE_AUTO)) {
params.setFocusMode(Camera.Parameters.FOCUS_MODE_AUTO);
camera.setParameters(params);
}
}
Il n’y a pas besoin d’autre chose (reconnaissance faciale, zoom, etc.) pour la réalité augmentée.
9.4.7. Écouteur surfaceChanged
Cet écouteur est appelé pour indiquer la taille de la SurfaceView. On s’en sert pour configurer la taille des images
générées par la caméra. Il faut demander à la caméra ce qu’elle sait faire comme prévisualisations, et on doit choisir
parmi cette liste :
public void surfaceChanged(SurfaceHolder holder, int format,
int width, int height)
{
Camera.Size size = getOptimalPreviewSize(width, height);
if (size != null) {
// adopter cette taille d'affichage
params.setPreviewSize(size.width, size.height);
camera.setParameters(params);
}
...
9.4.8. Choix de la prévisualisation
Voici un extrait de getOptimalPreviewSize :
166

IUT de Lannion
P. Nerzic
2019-20
private Camera.Size getOptimalPreviewSize(int width, int height)
{
ListCamera.Size sizes = params.getSupportedPreviewSizes();
for (Camera.Size size : sizes) {
if ( Math.abs(size.width - width)/width 0.1
Math.abs(size.height - height)/height 0.1) {
return size;
}
}
return sizes.get(0); // la première si aucune satisfaisante
}
Il parcourt toutes les resolutions d’affichage et choisit celle qui est proche de la taille de l’écran.
9.4.9. Suite de surfaceChanged
Un autre réglage doit être fait dans la méthode surfaceChanged : prendre en compte l’orientation de l’écran, afin de
faire pivoter la caméra également.
{
...
// orientation de la caméra = orientation de l'écran
int orientation = getCameraCorrectOrientation();
camera.setDisplayOrientation(orientation);
camera.getParameters().setRotation(orientation);
...
9.4.10. Orientation de la caméra
Pour simplifier, on fait pivoter la caméra si son angle n’est pas celui de l’écran :
private int getCameraCorrectOrientation()
{
Camera.CameraInfo info = new Camera.CameraInfo();
Camera.getCameraInfo(
Camera.CameraInfo.CAMERA_FACING_BACK, info);
int degrees = getWindowRotation();
return (info.orientation - degrees + 360) % 360;
}
Remarquez l’emploi de getCameraInfo, notamment son second paramètre. On sent que ce n’est pas tout à fait du
Java derrière.
9.4.11. Orientation de l’écran
Il suffit de traduire un identifiant en valeur d’angle :
167

IUT de Lannion
P. Nerzic
2019-20
private int getWindowRotation()
{
int rotation = surfaceView.getDisplay().getRotation();
switch (rotation) {
case Surface.ROTATION_90: return 90;
case Surface.ROTATION_0:
default: return 0;
}
}
Cette méthode sert également pour construire le bon changement de repère en réalité augmentée.
9.4.12. Fin de surfaceChanged
Enfin, il reste à activer l’affichage des images :
{
...
// associer la vue et la caméra
try {
camera.setPreviewDisplay(holder);
} catch (IOException e) {
e.printStackTrace();
}
}
9.4.13. Écouteur onResume
Cette méthode est appelée quand l’activité est prête à fonctionner. Elle demande à la caméra d’afficher les images :
public void onResume()
{
// test des permissions et de validité de la caméra
...
if (camera == null) return;
// affichage des images
camera.startPreview();
}
9.4.14. Écouteur onPause
Inversement, onPause est appelé quand l’activité est recouverte par une autre, temporairement ou définitivement. Il
faut juste arrêter la prévisualisation :
public void onPause()
{
// test des permissions et de validité de la caméra
...
if (camera == null) return;
168

IUT de Lannion
P. Nerzic
2019-20
camera.stopPreview();
}
Si l’activité revient au premier plan, le système Android appellera onResume. Ces deux fonctions forment une paire. Il
en est de même avec le couple surfaceCreated et surfaceDestroyed.
9.4.15. Écouteur surfaceDestroyed
Son travail consiste à fermer la caméra, au contraire de surfaceCreated qui l’ouvrait :
public void surfaceDestroyed(SurfaceHolder holder)
{
if (camera != null) camera.release();
camera = null;
}
9.4.16. Organisation logicielle
Il est préférable de confier la gestion de la caméra à une autre classe, implémentant ces 5 écouteurs. Cela évite de trop
charger l’activité. L’activité se contente de relayer les écouteurs onPause et onResume vers cette classe.
public class CameraHelper implements SurfaceHolder.Callback
{
Camera camera;
// constructeur
public CameraHelper(SurfaceView cameraView) {
surfaceView.getHolder().addCallback(this);
}
// les 5 écouteurs ...
}
public class MainActivity extends AppCompatActivity
{
private CameraHelper cameraHelper;
...
SurfaceView cameraView = findViewById(R.id.surface_view);
cameraHelper = new CameraHelper(cameraView);
}
super.onResume();
cameraHelper.onResume();
}
Idem pour onPause.
9.5. Capteurs d’orientation
On arrive à une catégorie de dispositifs assez disparates, intéressants mais parfois difficiles à utiliser : accéléromètre,
altimètre, cardiofréquencemètre, thermomètre, etc.
169

IUT de Lannion
P. Nerzic
2019-20
Figure 51: Angles d’Euler
Il faut savoir qu’un smartphone n’est pas un instrument de mesure précis et étalonné. Les valeurs sont assez
approximatives (et parfois décevantes, il faut bien l’avouer).
On s’intéresse aux capteurs qui indiquent l’orientation, c’est à dire une information sur la direction dans laquelle est
orientée la tablette par rapport au nord. Ça peut être un vecteur 3D orienté comme la face supérieure de l’écran, un
triplet d’angles, une matrice de rotation ou un quaternion.
9.5.2. Angles d’Euler
L’information d’apparence la plus simple est un triplet d’angles (cap, tangage, roulis) :
• cap ou azimut (azimuth en anglais) = angle à plat donnant la direction par rapport au nord,
• tangage (pitch) = angle de bascule avant/arrière,
• roulis (roll) = angle d’inclinaison latérale.
Le problème de ces angles est le blocage de Cardan : quand le tangage vaut 90°, que signifie le cap ?
9.5.3. Matrice de rotation
Une matrice représente un changement de repère. Elle permet de calculer les coordonnées d’un point ou d’un vecteur
qui sont exprimées dans un repère de départ, les obtenir dans un autre repère qui est transformé par rapport à celui de
départ.
Le calcul des coordonnées d’arrivée se fait à l’aide d’un produit entre la matrice et les coordonnées de départ. Android
offre tout ce qu’il faut pour manipuler les matrices dans le package android.opengl.Matrix (faite pour OpenGL) et
on n’a jamais à construire une matrice nous-même.
Une matrice est le meilleur moyen de représenter une rotation, il n’y a pas de blocage de Cardan, mais ça semble
rebutant d’y faire appel.
Voyons d’abord comment récupérer des mesures, puis comment les utiliser.
9.5.4. Accès au gestionnaire
Comme pour la position GPS, l’activité doit s’adresser à un gestionnaire :
// gestionnaire
private SensorManager sensorManager;
sensorManager =
(SensorManager) getSystemService(Context.SENSOR_SERVICE);
if (sensorManager == null)
throw new UnsupportedOperationException(aucun gestionnaire de capteurs);
...
Il n’y a aucune permission à demander pour les capteurs. Ils ne fournissent pas des informations jugées sensibles.
170

IUT de Lannion
P. Nerzic
2019-20
9.5.5. Accès aux capteurs
Chaque capteur est représenté par une instance de Sensor et il y en a de plusieurs types identifiés par un symbole, comme
TYPE_ROTATION_VECTOR, TYPE_ACCELEROMETER, TYPE_MAGNETIC_FIELD. Il est possible d’ouvrir plusieurs capteurs en
même temps :
private Sensor rotationSensor;
private Sensor accelerometerSensor;
...
rotationSensor = sensorManager.getDefaultSensor(
Sensor.TYPE_ROTATION_VECTOR);
accelerometerSensor = sensorManager.getDefaultSensor(
Sensor.TYPE_ACCELEROMETER);
Il manque des tests pour savoir si certains sont null.
9.5.6. Abonnement aux mesures
Comme pour les positions, on demande au gestionnaire de nous prévenir à chaque fois qu’une mesure est faite :
super.onResume();
sensorManager.registerListener(this, rotationSensor,
SensorManager.SENSOR_DELAY_GAME);
sensorManager.registerListener(this, accelerometerSensor,
SensorManager.SENSOR_DELAY_NORMAL);
}
public void onPause() {
super.onPause();
sensorManager.unregisterListener(this);
}
Le troisième paramètre est un code indiquant la périodicité souhaitée (très fréquente ou moins).
9.5.7. Réception des mesures
L’abonnement implique la programmation d’un écouteur :
public void onSensorChanged(SensorEvent event)
{
switch (event.sensor.getType()) {
case Sensor.TYPE_ROTATION_VECTOR:
... utiliser event.values en tant que rotation
break;
case Sensor.TYPE_ACCELEROMETER:
... utiliser event.values en tant que déplacement
break;
}
}
Les données event.values sont un tableau de float qui dépend du capteur. Il y a un calcul spécifique et la
documentation n’est pas toujours assez précise.
171

IUT de Lannion
P. Nerzic
2019-20
9.5.8. Atténuation des oscillations
La plupart des capteurs fournissent une information bruitée : les mesures oscillent aléatoirement autour d’une moyenne.
Il faut filtrer les valeurs brutes de event.values à l’aide d’un algorithme mathématique : un filtre passe-bas.
Cela consiste à calculer Vok = α ∗ Vbrute + (1 − α) ∗ Vok avec α étant un coefficient assez petit, entre 0.01 et 0.2 par
exemple, à choisir en fonction du capteur, de la vitesse d’échantillonnage et de la volonté d’amortissement voulu.
Cette formule mélange la valeur brute du capteur avec la valeur précédemment mesurée. Si α est très petit,
l’amortissement est très lent mais la valeur est stable. Inversement si α est assez grand, l’amortissement est faible, la
valeur peut encore osciller, mais c’est davantage réactif.
Le filtrage se fait facilement avec une petite méthode :
private void lowPass(final float[] input, float[] output)
{
final float alpha = 0.02;
for (int i=0; iinput.length; i++) {
output[i] = output[i] + alpha*(input[i] - output[i]);
}
}
Le calcul a été programmé pour optimiser les calculs.
Voici comment on utilise cette méthode :
private float[] gravity = new float[3];
lowPass(0.05f, event.values, gravity);
9.5.9. Orientation avec TYPE_ROTATION_VECTOR
C’est le meilleur capteur pour fournir l’information d’orientation nécessaire pour la réalité augmentée. Il permet de
calculer la matrice de transformation en un seul appel de fonction. Nous en avons besoin pour calculer les coordonnées
écran de points qui sont dans le monde 3D réel et pivotés à cause des mouvements de l’écran.
float[] rotationMatrix = new float[16];
case Sensor.TYPE_ROTATION_VECTOR:
SensorManager.getRotationMatrixFromVector(
rotationMatrix, event.values);
La variable rotationMatrix est une matrice 4x4. Elle représente la rotation à appliquer sur un point 3D pour l’amener
dans le repère du smartphone, donc exactement ce qu’il nous faut.
9.5.10. Orientation sans TYPE_ROTATION_VECTOR
Le capteur de rotation est le plus précis et celui qui donne la meilleure indication de l’orientation du smartphone. Hélas,
tous n’ont pas ce capteur. Ce n’est pas une question de version d’Android, mais d’équipement électronique interne
(prix).
Quand ce capteur n’est pas disponible, Android propose d’utiliser deux autres capteurs : l’accéléromètre
TYPE_ACCELEROMETER et le capteur de champ magnétique terrestre (une boussole 3D) TYPE_MAGNETIC_FIELD.
L’accéléromètre mesure les accélérations 3D auxquelles est soumis le capteur. La pesanteur est l’une de ces accélérations,
et elle est constante. Si on arrive à filtrer les mesures avec un filtre passe-bas, on verra où est le bas ; c’est la direction
de l’accélération de 9.81m.s−2
.
La boussole nous donne une autre direction 3D, celle du nord relativement au smartphone. En effet, le capteur
géomagnétique est capable d’indiquer l’intensité du champ magnétique dans toutes les directions autour du smartphone.
Android propose même une méthode pour lier l’accélération et le champ magnétique, et en déduire l’orientation 3D du
téléphone. Il faut mémoriser les valeurs fournies par chacun des deux capteurs, après filtrage.
172

IUT de Lannion
P. Nerzic
2019-20
private float[] gravity = new float[3];
private float[] geomagnetic = new float[3];
9.5.11. Orientation sans TYPE_ROTATION_VECTOR, fin
Ensuite, dans onSensorChanged :
case Sensor.TYPE_ACCELEROMETER:
// filtre sur les valeurs
lowPass(0.05f, event.values, gravity);
// calculer la matrice de rotation
SensorManager.getRotationMatrix(rotationMatrix, null,
gravity, geomagnetic);
break;
case Sensor.TYPE_MAGNETIC_FIELD:
// filtre sur les valeurs
lowPass(0.05f, event.values, geomagnetic);
// calculer la matrice de rotation
SensorManager.getRotationMatrix(rotationMatrix, null,
gravity, geomagnetic);
break;
9.5.12. Orientation avec TYPE_ORIENTATION
Quand, enfin, aucun de ces précédents capteurs n’est disponibles, on peut tenter d’utiliser le plus ancien, mais aussi le
plus imprécis, un capteur d’orientation. Les valeurs qu’il fournit sont des angles d’Euler, et voici comment les combiner
pour obtenir une matrice de rotation :
case Sensor.TYPE_ORIENTATION:
Matrix.setIdentityM(rotationMatrix, 0);
Matrix.rotateM(rotationMatrix, 0, event.values[1], 1,0,0);
9.6. Réalité augmentée
9.6.1. Objectif
On voudrait visualiser des points d’intérêt (Point(s) Of Interest, POI en anglais) superposés en temps réel et en 3D sur
l’image de la caméra.
mettre une copie écran, mais de préférence avec un joli fond. . . faire une photo devant Open ?
9.6.2. Assemblage
Il faut assembler plusieurs techniques :
• la caméra nous fournit l’image de fond.
• Une vue est superposée pour dessiner les icônes et textes des POIs. C’est une vue de dessin 2D comme dans le
cours précédent.
• Le GPS donne la position sur le globe terrestre permettant d’obtenir la direction relative des POIs.
• Le capteur d’orientation permet de déterminer la position écran des POIs, s’ils sont visibles.
Le lien entre les trois derniers points se fait avec une matrice de transformation. Le but est de transformer des
coordonnées 3D absolues (sur le globe terrestre) en coordonnées 2D de pixels sur l’écran.
173

IUT de Lannion
P. Nerzic
2019-20
9.6.3. Transformation des coordonnées
Ce sont des mathématiques assez complexes, les mêmes que pour définir une caméra avec OpenGL :
• Déterminer l’orientation 3D du smartphone sous forme d’une matrice : R1, elle vient du capteur d’orientation.
• Déterminer la rotation de l’écran du smarphone (s’il est en portrait ou paysage, la visualisation est renversée),
c’est également une rotation : R2, elle vient de la caméra.
• Déterminer le champ de vision de la caméra, c’est une projection en perspective : P, elle vient de la caméra.
Les points 3D sont à transformer par : P0
= M ∗ P avec M = P ∗ R2 ∗ R1. Le point P0
peut être dessiné sur l’écran si
ses 3 coordonnées sont entre -1 et +1 (en fait, c’est un peu plus complexe car ce sont des coordonnées homogènes).
Pour cela, il faut connaître les coordonnées P du POI à dessiner. On dispose de ses coordonnées géographiques,
longitude, latitude et altitude.
Il existe un repère global 3D attaché à la Terre. On l’appelle ECEF earth-centered, earth-fixed. C’est un repère dont
l’origine est le centre de la Terre, l’axe X passe par l’équateur et le méridien de Greenwich, l’axe Y est 90° à l’est.
Connaissant le rayon de la Terre, et son excentricité (elle est aplatie), on peut transformer tout point géographique en
point 3D ECEF. Le calcul est complexe, hors de propos ici, voir cette page.
9.6.4. Transformation des coordonnées, fin
On n’a pas encore tué la bête : les coordonnées ECEF ne sont pas utilisables directement pour notre application, en
effet, la rotation R1 est relative au point où nous nous trouvons en particulier à la direction du nord et de l’est locale,
et surtout à l’orientation du smartphone.
Il faut encore transformer les coordonnées ECEF dans un repère local appelé ENU (East, North, Up). C’est un repère
3D lié à l’emplacement local, voir ce lien.
L’algorithme devient :
• Transformer la position du smartphone dans le repère ECEF,
• Transformer la position du POI dans le repère ECEF,
• Calculer les coordonnées relatives ENU du POI par rapport au smartphone, c’est P à multiplier par M.
9.6.5. Dessin du POI
Il reste à dessiner un bitmap et écrire le nom du POI sur l’écran, à l’emplacement désigné par P0
.
La projection fournit des coordonnées entre -1 et +1 qu’il faut modifier selon le système de coordonnées de l’écran. Le
coin (0,0) est en haut et à gauche. Il faut tenir compte de la largeur et la hauteur de l’écran.
Le tout est assez difficile à mettre au point et demande beaucoup de rigueur dans les calculs.
174

IUT de Lannion
P. Nerzic
2019-20
Figure 52: Application bloquée
Semaine 10
Dessin 2D interactif et Cartes
Le cours de cette semaine concerne le dessin de cartes géographiques en ligne. Il est lié au cours 7 et en faisait partie
auparavant.
On commence par les AsyncTasks qui sont nécessaires pour faire des calculs longs comme ceux de l’affichage d’une
carte, ou des requêtes réseau.
10.1. AsyncTasks
Une activité Android repose sur une classe, ex MainActivity qui possède différentes méthodes comme onCreate, les
écouteurs des vues, des menus et des chargeurs.
Ces fonctions sont exécutées par un seul processus léger, un thread appelé « Main thread ». Il dort la plupart du temps,
et ce sont les événements qui le réveillent.
Ce thread ne doit jamais travailler plus de quelques fractions de secondes sinon l’interface paraît bloquée et Android
peut même décider que l’application est morte (App Not Responding).
10.1.2. Tâches asynchrones
Pourtant dans certains cas, une callback peut durer longtemps :
• gros calcul
• requête réseau
La solution passe par une séparation des threads, par exemple à l’aide d’une tâche asynchrone AsyncTask. C’est un
autre thread, indépendant de l’interface utilisateur, comme un job Unix.
Lancer un AsyncTask ressemble à faire commande en shell.
L’interface utilisateur peut être mise à jour de temps en temps par la AsyncTask. Il est également possible de récupérer
des résultats à la fin de l’AsyncTask.
10.1.3. Principe d’utilisation d’une AsyncTask
Ce qui est mauvais :
175

IUT de Lannion
P. Nerzic
2019-20
1. Android appelle la callback de l’activité, ex: onClick
2. La callback a besoin de 20 secondes pour faire son travail,
3. Mais au bout de 5 secondes, Android propose de tuer l’application.
Ce qui est correct :
1. Android appelle la callback de l’activité,
2. La callback crée une AsyncTask puis sort immédiatement,
3. Le thread de l’AsyncTask travaille pendant 20 secondes,
4. Pendant ce temps, l’interface est vide, mais reste réactive,
5. L’AsyncTask affiche les résultats sur l’interface ou appelle un écouteur.
10.1.4. Structure d’une AsyncTask
Une tâche asynchrone est définie par au moins deux méthodes :
doInBackground C’est le corps du traitement. Cette méthode est lancée dans son propre thread. Elle peut durer aussi
longtemps que nécessaire.
onPostExecute Elle est appelée quand doInBackground a fini. On peut lui faire afficher des résultats sur l’interface.
Elle s’exécute dans le thread de l’interface, alors elle ne doit pas durer longtemps.
10.1.5. Autres méthodes d’une AsyncTask
Trois autres méthodes peuvent être définies :
Constructeur Il permet de passer des paramètres à la tâche. On les stocke dans des variables d’instance privées et
doInBackground peut y accéder.
onPreExecute Cette méthode est appelée avant doInBackground, dans le thread principal. Elle sert à initialiser les
traitements. Par exemple on peut préparer une barre d’avancement (ProgressBar).
onProgressUpdate Cette méthode permet de mettre à jour l’interface, p. ex. la barre d’avancement. Pour ça,
doInBackground doit appeler publishProgress.
10.1.6. Paramètres d’une AsyncTask
Ce qui est difficile à comprendre, c’est que AsyncTask est une classe générique (comme ArrayList). Elle est paramétrée
par trois types de données :
AsyncTaskParams, Progress, Result
• Params est le type des paramètres de doInBackground,
• Progress est le type des paramètres de onProgressUpdate,
• Result est le type du paramètre de onPostExecute qui est aussi le type du résultat de doInBackground.
NB: ça ne peut être que des classes, donc Integer et non pas int, et Void au lieu de void (dans ce dernier cas, faire
return null;).
10.1.7. Exemple de paramétrage
Soit une AsyncTask qui doit interroger un serveur météo pour savoir quel temps il va faire. Elle va retourner un réel
indiquant de 0 à 1 s’il va pleuvoir. La tâche reçoit un String en paramètre (l’URL du serveur), publie régulièrement le
pourcentage d’avancement (un entier) et retourne un Float. Cela donne cette instanciation du modèle générique :
class MyTask extends AsyncTaskString, Integer, Float
et ses méthodes sont paramétrées ainsi :
Float doInBackground(String urlserveur)
void onProgressUpdate(Integer pourcentage)
void onPostExecute(Float pluie)
176

IUT de Lannion
P. Nerzic
2019-20
10.1.8. Paramètres variables
Alors en fait, c’est encore plus complexe, car doInBackground reçoit non pas un seul, mais un nombre quelconque de
paramètres tous du même type. La syntaxe Java utilise la notation « ... » pour signifier qu’en fait, c’est un tableau de
paramètres.
Float doInBackground(String... urlserveur)
Ça veut dire qu’on peut appeler la même méthode de toutes ces manières, le nombre de paramètres est variable :
doInBackground();
doInBackground(www.meteo.fr);
doInBackground(www.meteo.fr, www.weather.fr,www.bericht.fr);
Le paramètre urlserveur est équivalent à un String[] qui contiendra les paramètres.
10.1.9. Définition d’une AsyncTask
Il faut dériver et instancier la classe générique. Pour l’exemple, j’ai défini un constructeur qui permet de spécifier une
ProgressBar à mettre à jour pendant le travail.
Par exemple :
private class PrevisionPluie
extends AsyncTaskString, Integer, Float
{
// ProgressBar à mettre à jour
private ProgressBar mBarre;
// constructeur, fournir la ProgressBar concernée
PrevisionPluie(ProgressBar barre) {
this.mBarre = barre;
}
Voici la suite avec la tâche de fond et l’avancement :
protected Float doInBackground(String... urlserveur) {
float pluie = 0.0f;
int nbre = urlserveur.length;
for (int i=0; inbre; i++) {
... interrogation de urlserveur[i] ...
// faire appeler onProgressUpdate avec le %
publishProgress((int)(i*100.0f/nbre));
}
// ça va appeler onPostExecute(pluie)
return pluie;
}
protected void onProgressUpdate(Integer... progress) {
mBarre.setProgress( progress[0] );
}
10.1.10. Lancement d’une AsyncTask
C’est très simple, on crée une instance de cet AsyncTask et on appelle sa méthode execute. Ses paramètres sont
directement fournis à doInBackground :
177

IUT de Lannion
P. Nerzic
2019-20
Figure 53: Méthodes d’un AsyncTask
ProgressBar mProgressBar = findViewById(R.id.pourcent);
new PrevisionPluie(mProgressBar)
.execute(www.meteo.fr,www.weather.fr,www.bericht.fr);
execute va créer un thread séparé pour effectuer doInBackground, mais les autres méthodes du AsyncTask restent
dans le thread principal.
10.1.11. Schéma récapitulatif
10.1.12. execute ne retourne rien
En revanche, il manque quelque chose pour récupérer le résultat une fois le travail terminé. Pourquoi n’est-il pas
possible de faire ceci ?
float pluie =
new PrevisionPluie(mProgressBar).execute(www.meteo.fr);
Ce n’est pas possible car :
1. execute retourne void, donc rien,
2. l’exécution de doInBackground n’est pas dans le même thread, or un thread ne peut pas faire return dans un
autre,
3. execute prend du temps et c’est justement ça qu’on veut pas.
Solutions : définir le thread appelant en tant qu’écouteur de cet AsyncTask ou faire les traitements du résultat dans la
méthode onPostExecute.
10.1.13. Récupération du résultat d’un AsyncTask
Pour recevoir le résultat d’un AsyncTask, il faut généralement mettre en place un écouteur qui est déclenché dans la
méthode onPostExecute. Exemple :
178

IUT de Lannion
P. Nerzic
2019-20
public interface PrevisionPluieListener {
public void onPrevisionPluieConnue(Float pluie);
}
// écouteur = l'activité qui lance l'AsyncTask
private PrevisionPluieListener ecouteur;
// appelée quand c'est fini, réveille l'écouteur
protected void onPostExecute(Float pluie) {
ecouteur.onPrevisionPluieConnue(pluie);
}
L’écouteur est fourni en paramètre du constructeur, par exemple :
new PrevisionPluie(this, ...).execute(...);
10.1.14. Simplification
On peut simplifier un peu s’il n’y a pas besoin de ProgressBar et si le résultat est directement utilisé dans
onPostExecute :
private class PrevisionPluie
extends AsyncTaskString, Void, Float {
protected Float doInBackground(String... urlserveur) {
float pluie = 0.0f;
// interrogation des serveurs
...
return pluie;
}
protected void onPostExecute(Float pluie) {
// utiliser pluie, ex: l'afficher dans un TextView
...
}
}
10.1.15. Fuite de mémoire
Certaines situations posent un problème : lorsque l’AsyncTask conserve une référence sur une activité ou un ProgressBar,
par exemple pour afficher un avancement. Si jamais cet objet est supprimé avant la tâche, alors sa mémoire reste
marquée comme occupée et jamais libérée.
Dans un tel cas, il faut que l’AsyncTask conserve l’objet sous la forme d’une WeakReferenceclasse. C’est un
dispositif qui stocke un objet sans empêcher sa libération mémoire s’il n’est plus utilisé par ailleurs. On utilise la
méthode get() pour récupérer l’objet stocké, et c’est null s’il a déjà été libéré.
Voici une application de cette solution :
private class PrevisionPluie extends AsyncTask... {
private final WeakReferenceProgressBar wrProgressBar;
public PrevisionPluie(ProgressBar progressBar) {
wrProgressBar = new WeakReference(progressBar);
}
protected void onProgressUpdate(...) {
ProgressBar progressBar = wrProgressBar.get();
if (progressBar == null) return;
179

IUT de Lannion
P. Nerzic
2019-20
...
}
10.1.16. Recommandations
Il faut faire extrêmement attention à :
• ne pas bloquer le thread principal dans une callback plus de quelques fractions de secondes,
• ne pas manipuler une vue ailleurs que dans le thread principal.
Ce dernier point est très difficile à respecter dans certains cas. Si on crée un thread, il ne doit jamais accéder aux
vues de l’interface. Un thread n’a donc aucun moyen direct d’interagir avec l’utilisateur. Si vous tentez quand même,
l’exception qui se produit est :
Only the original thread that created a view hierarchy can touch its views
Les solutions dépassent largement le cadre de ce cours et passent par exemple par la méthode Activity.runOnUiThread
10.1.17. Autres tâches asynchrones
Il existe une autre manière de lancer une tâche asynchrone :
Handler handler = new Handler();
final Runnable tache = new Runnable() {
@Override
public void run() {
... faire quelque chose ...
// optionnel : relancer cette tâche dans 5 secondes
handler.postDelayed(this, 5000);
}
};
// lancer la tâche tout de suite
handler.post(tache);
Le handler gère le lancement immédiat (post) ou retardé (postDelayed) de la tâche. Elle peut elle-même se relancer.
10.2. OpenStreetMap
Au contraire de Google Maps, OSM est vraiment libre et OpenSource, et il se programme extrêmement facilement.
10.2.2. Documentation
Nous allons utiliser deux librairies :
• OSMdroid : c’est la librarie de base, super mal documentée. Attention à ne pas confondre avec un site de
piraterie.
• OSMbonusPack, un ajout remarquable à cette base. Son auteur s’appelle Mathieu Kergall. Il a ajouté de très
nombreuses fonctionalités permettant entre autres d’utiliser OpenStreetMap pour gérer des itinéraires comme
les GPS de voiture et aussi afficher des fichiers KML venant de Google Earth.
Lire cette suite de tutoriels pour découvrir les possibilités de osmbonuspack.
180

IUT de Lannion
P. Nerzic
2019-20
Figure 54: Google Maps
181

IUT de Lannion
P. Nerzic
2019-20
10.2.3. Pour commencer
Il faut d’abord installer plusieurs archives jar :
• OSMbonusPack. Il est indiqué comment inclure cette librairie et ses dépendances dans votre projet AndroidStudio.
Voir le TP7 partie 2 pour voir comment faire sans connexion réseau.
• OSMdroid. C’est la librairie de base pour avoir des cartes OSM.
• GSON : c’est une librairie pour lire et écrire du JSON,
• OkHTTP et OKio : deux librairies pour générer des requêtes HTTP.
L’inclusion de librairies est à la fois simple et compliqué. La complexité vient de l’intégration des librairies et de leurs
dépendances dans un serveur central, « maven ».
10.2.4. Layout pour une carte OSM
Ce n’est pas un fragment, mais une vue personnalisée :
?xml version=1.0 encoding=utf-8?
LinearLayout xmlns:android=...
android:layout_height=match_parent
android:orientation=vertical
org.osmdroid.views.MapView
android:id=@+id/map
android:layout_height=match_parent
tilesource=Mapnik/
/LinearLayout
Vous pouvez rajouter ce que vous voulez autour.
10.2.5. Activité pour une carte OSM
Voici la méthode onCreate minimale :
private MapView mMap;
@Override
{
// mise en place de l'interface
setContentView(R.layout.main_activity);
// rajouter les contrôles utilisateur
mMap = findViewById(R.id.map);
mMap.setMultiTouchControls(true);
mMap.setBuiltInZoomControls(true);
}
10.2.6. Positionnement de la vue
Pour modifier la vue initiale de la carte, il faut faire appel au IMapController associé à la carte :
182

IUT de Lannion
P. Nerzic
2019-20
// récupérer le gestionnaire de carte (= caméra)
IMapController mapController = mMap.getController();
// définir la vue initiale
mapController.setZoom(14);
mapController.setCenter(new GeoPoint(48.745, -3.455));
Un GeoPoint est un couple (latitude, longitude) représentant un point sur Terre. Il y a aussi l’altitude si on veut.
C’est équivalent à un LatLng de GoogleMaps.
10.2.7. Calques
Les ajouts sur la carte sont faits sur des overlays. Ce sont comme des calques. Pour ajouter quelque chose, il faut créer
un Overlay, lui rajouter des éléments et insérer cet overlay sur la carte.
Il existe différents types d’overlays, p. ex. :
• ScaleBarOverlay : rajoute une échelle
• ItemizedIconOverlay : rajoute des marqueurs
• RoadOverlay, Polyline : rajoute des lignes
Par exemple, pour rajouter un indicateur d’échelle de la carte :
// ajouter l'échelle des distances
ScaleBarOverlay echelle = new ScaleBarOverlay(mMap);
mMap.getOverlays().add(echelle);
10.2.8. Mise à jour de la carte
Chaque fois qu’on rajoute quelque chose sur la carte, il est recommandé de rafraîchir la vue :
// redessiner la carte
mMap.invalidate();
Ça marche sans cela dans la plupart des cas, mais y penser s’il y a un problème.
10.2.9. Marqueurs
Un marqueur est représenté par un Marker :
Marker mrkIUT = new Marker(mMap);
GeoPoint gpIUT = new GeoPoint(48.75792, -3.4520072);
mrkIUT.setPosition(gpIUT);
mrkIUT.setSnippet(Département INFO, IUT de Lannion);
mrkIUT.setAlpha(0.75f);
mrkIUT.setAnchor(Marker.ANCHOR_CENTER, Marker.ANCHOR_BOTTOM);
mMap.getOverlays().add(mrkIUT);
• snippet est une description succincte du marqueur,
• alpha est la transparence : 1.0=opaque, 0.0=invisible,
• anchor désigne le hot point de l’image, le pixel à aligner avec la position.
10.2.10. Marqueur personnalisés
Pour changer l’image par défaut (une main dans une poire), il vous suffit de placer une image png dans res/drawable.
Puis charger cette image et l’attribuer au marqueur :
183

IUT de Lannion
P. Nerzic
2019-20
Figure 55: Marqueur personnalisé
Drawable fleche = getResources().getDrawable(R.drawable.fleche);
mrkIUT.setIcon(fleche);
mrkIUT.setAnchor(Marker.ANCHOR_RIGHT, Marker.ANCHOR_BOTTOM);
10.2.11. Réaction à un clic
On peut définir un écouteur pour les clics sur le marqueur :
mrkIUT.setOnMarkerClickListener(new OnMarkerClickListener() {
@Override
public boolean onMarkerClick(Marker marker, MapView map)
{
Toast.makeText(MainActivity.this,
marker.getSnippet(),
Toast.LENGTH_LONG).show();
return false;
}
});
Ici, je fais afficher le snippet du marqueur dans un Toast.
10.2.12. Itinéraires
Il est très facile de dessiner un itinéraire sur OSM. On donne le GeoPoint de départ et celui d’arrivée dans une liste,
éventuellement des étapes intermédiaires :
RoadManager manager = new OSRMRoadManager(this);
ArrayListGeoPoint etapes = new ArrayList();
etapes.add(gpGare);
etapes.add(gpIUT);
Road route = manager.getRoad(etapes);
if (road.mStatus != Road.STATUS_OK) Log.e(TAG,pb serveur);
Polyline ligne =
RoadManager.buildRoadOverlay(route, Color.BLUE, 4.0f);
mMap.getOverlays().add(0, ligne);
Seul problème : faire cela dans un AsyncTask ! (voir le TP7)
10.2.13. Position GPS
Un dernier problème : comment lire les coordonnées fournies par le récepteur GPS ? Il faut faire appel au
LocationManager. Ses méthodes retournent les coordonnées géographiques.
184

IUT de Lannion
P. Nerzic
2019-20
LocationManager locationManager =
(LocationManager) getSystemService(LOCATION_SERVICE);
Location position =
locationManager.getLastKnownLocation(
LocationManager.GPS_PROVIDER);
if (position != null) {
mapController.setCenter(new GeoPoint(position));
}
NB: ça ne marche qu’en plein air (réception GPS). Consulter aussi cette page à propos de l’utilisation du GPS et des
réseaux.
10.2.14. Mise à jour en temps réel de la position
Si on veut suivre et afficher les mouvements :
locationManager.requestLocationUpdates(
LocationManager.GPS_PROVIDER, 0, 0, this);
On peut utiliser la localisation par Wifi, mettre NETWORK_PROVIDER.
Le dernier paramètre est un écouteur, ici this. Il doit implémenter les méthodes de l’interface LocationListener
dont :
public void onLocationChanged(Location position)
{
// déplacer le marqueur de l'utilisateur
mrkUti.setPosition(new GeoPoint(position));
// redessiner la carte
mMap.invalidate();
}
10.2.15. Positions simulées
Pour tester une application basée sur le GPS sans se déplacer physiquement, il y a moyen d’envoyer de fausses positions
avec Android Studio.
Il faut afficher la fenêtre Android Device Monitor par le menu Tools, item Android. Dans l’onglet Emulator, il y a
un panneau pour définir la position de l’AVD, soit fixe, soit à l’aide d’un fichier GPX provenant d’un récepteur GPS de
randonnée par exemple.
Cette fenêtre est également accessible avec le bouton ... en bas du panneau des outils de l’AVD.
10.2.16. Clics sur la carte
C’est le seul point un peu complexe. Il faut sous-classer la classe Overlay afin de récupérer les touchers de l’écran. On
doit seulement intercepter les clics longs pour ne pas gêner les mouvements sur la carte. Voici le début :
public class LongPressMapOverlay extends Overlay
{
@Override
protected void draw(Canvas c, MapView m, boolean shadow)
{}
Pour installer ce mécanisme, il faut rajouter ceci dans onCreate :
mMap.getOverlays().add(new LongPressMapOverlay());
185

IUT de Lannion
P. Nerzic
2019-20
10.2.17. Traitement des clics
Le cœur de la classe traite les clics longs en convertissant les coordonnées du clic en coordonnées géographiques :
@Override
public boolean onLongPress(MotionEvent event, MapView map)
{
if (event.getAction() == MotionEvent.ACTION_DOWN) {
Projection projection = map.getProjection();
GeoPoint position = (GeoPoint) projection.fromPixels(
(int)event.getX(), (int)event.getY());
// utiliser position ...
}
return true;
}
Par exemple, elle crée ou déplace un marqueur.
10.2.18. Autorisations
Pour finir, Il faut autoriser plusieurs choses dans le Manifeste : accès au GPS et au réseau, et écriture sur la carte
mémoire :
uses-permission
android:name=android.permission.ACCESS_COARSE_LOCATION/
uses-permission
android:name=android.permission.ACCESS_FINE_LOCATION/
uses-permission
android:name=android.permission.ACCESS_WIFI_STATE /
uses-permission
android:name=android.permission.ACCESS_NETWORK_STATE /
uses-permission
android:name=android.permission.INTERNET /
uses-permission
android:name=android.permission.WRITE_EXTERNAL_STORAGE /
186
