Alphorm.com Formation Microsoft Azure (AZ-104) : Administration

Une formation
Formation
Microsoft Azure (AZ-104)
Administrator
Imade DAKIR

Une formation
Présentation du formateur
Prénom NOM : Imade DAKIR
Expert et architecte Infrastructure et Cloud Azure, certifié AZ-900, AZ-103,
AZ-300, AZ-301 et AZ-500.
J’ai plus de 20 ans d’expérience dans le domaine des technologies
Microsoft.
Je travaille sur les principaux projets Azure : architecture, conception,
migration, sécurité, build et automatisation.
J'ai accompagné plusieurs clients grands comptes dans leurs projets de
transformation ou migration vers le Cloud. Je suis capable de mener des
projets de bout en bout et de monter en compétences des équipes.
https://www.linkedin.com/in/imade-dakir-6ba992121

Cursus Azure
https://aka.ms/TrainCertPoster/

Une formation
Plan de la formation
Introduction
1. Identité
2. Gouvernance et conformité
3. Role-Based Access Control (RBAC)
4. L'administration Azure
5. Réseau Virtuel
6. Connectivité intersites
7. Gestion du trafic réseau
8. Stockage Azure
9. Azure Virtual Machine
10. Découvrir les Web Apps et les containers
11. Découvrir le Backup et Recovery
12. Monitoring
Conclusion

Une formation
Administrateurs Système (Linux et
Windows)
Administrateur Virtualisation
Administrateur de stockage
Administrateur de réseaux
Capacité Planning
Public concerné

Une formation
Connaissances requises
Avoir une expérience pratique dans l’administration
d’Azure
Solides connaissances des services fondamentaux
d’Azure, des charges de travail d’Azure, de la sécurité
et de la gouvernance
Maîtrise de PowerShell, Azure CLI, le portail Azure, et
les modèles Azure Resource Manager

Alphorm.com Formation Microsoft Azure (AZ-104) : Administration

Une formation
Présentation du LAB
Imade DAKIR

Une formation
Les prés-requis du LAB
Un poste Windows 10 ou MacOS avec le droit admin
local
L’outil Azure Storage Explorer :
https://azure.microsoft.com/en-us/features/storage-
explorer/

Une formation
L’outil Microsoft Remote Desktop pour les MacOS:
https://apps.apple.com/fr/app/microsoft-remote-
desktop/id1295203466?mt=12
Pour Windows l’outil est intégré dans l'OS
(commande mstsc)

Une formation
PowerShell pour MacOS:
https://docs.microsoft.com/fr-fr/powershell/scripting/install/installing-
powershell-core-on-macos?view=powershell-7
Pour Windows : l’outil est intégré dans l'OS

Une formation
Présentation du LAB
L’accès vers le LAB à travers le lien:
https://github.com/MicrosoftLearning/AZ-104-
MicrosoftAzureAdministrator

Une formation
Introduire
Azure Active Directory
Imade DAKIR

Concept Description
Identité Une chose qui peut être authentifiée
Compte Une identité qui a des données comme Nom, Prénom, Département
Tenant Azure Instance dédiée et approuvée d’Azure AD qui est automatiquement créée quand votre organisation souscrit
un abonnement à un service cloud Microsoft tel que Microsoft Azure, Microsoft Intune ou Microsoft 365
Compte Azure AD Identité créée par le biais d’Azure AD ou de Microsoft 365.
Azure AD directory chaque locataire Azure dispose d'un annuaire Azure AD dédié et approuvé. ils sont automatiquement créés
lorsqu'une organisation s'inscrit à un service cloud Microsoft
Abonnement Azure Permet de payer les services cloud Azure
AD DS Active Directory Domain Services
Azure AD Service gratuit ou payant s’exécutant sur Microsoft Cloud
Azure AD DS AD DS hautement disponible géré dans le cloud en tant que service (as Service)
Terminologie

Une formation
Pas de contrôleurs de domaine
Pas de réplication à gérer entre les
régions Cloud
Pas de OU - structure plate
Avantages d’Azure AD

Editions Azure AD
GRATUIT
APPLICATIONS
OFFICE 365
PREMIUM P1 PREMIUM P2
Objets d’annuaire
Objets limités à
500 000
Aucune limite d’objet
Aucune limite
d’objet
Aucune limite d’objet
Authentification unique (SSO) ✓ ✓ ✓ ✓
Approvisionnement d'utilisateurs ✓ ✓ ✓ ✓
External Identities (B2B), compte invité ✓ ✓ ✓ ✓
Gestion des identités et des accès pour les applications
Office 365
✓ ✓ ✓
Fonctionnalités Premium ✓ ✓
Identités hybrides ✓ ✓
Gestion d’accès au groupe avancée ✓ ✓
Accès conditionnel ✓ ✓
Protection des identités ✓
Gouvernance des identités ✓
Tarif Gratuit O365 E1, E3, E5, F3
5,060 € utilisateur/
mois
7,590 € utilisateur/mois

Une formation
Les contrôleurs de domaines sont
automatiquement patchés
Domaine verrouillé sécurisé conforme aux
meilleures pratiques de déploiement AD
Résilience aux pannes d’Azure
Détection automatique de la santé et correction
Avantages d’Azure AD DS

Une formation
Sauvegardes automatiques pour la reprise après
sinistre
Pas besoin de superviser la réplication des DCs
Domaine hautement disponible
Azure AD DS permet de se connecter aux VMs
Linux et Windows avec des identifiants Azure
AD
Avantages d’Azure AD DS

AD DS vs Azure Active Directory
Fonctionnalité AD DS Azure AD
Localisation Sur site Azure
Cryptage par défaut Non Oui
Protocole de requête LDAP REST
Authentification Kerberos SAML, WS-Federation, OpenID
Connect
Autorisation Kerberos OAuth2
Service de féderation avec des
services tiers comme Facebook
Non Oui
Groupes dynamiques Non Oui
Utilisateurs et groupes Azure AD Hiérarchique Plat
Unités Organisationnelles Oui Non
GPOs Oui Non

Une formation
Découvrir les Utilisateurs
et Groupes sur Azure AD
Imade DAKIR

Tous les utilisateurs doivent disposer d'un compte
Le compte est utilisé pour l'authentification et l'autorisation
Les sources d'identité sont :
Cloud
Synchronisé avec les annuaires
Invité
Comptes utilisateurs

Le profil de l'utilisateur (photo, emploi, coordonnées) est facultatif
Les utilisateurs supprimés peuvent être restaurés pendant 30 jours
Sign in et les informations du journal d'audit sont disponibles
Vous pouvez créer un utilisateur aussi par commande
Azure CLI : az ad user create
PowerShell : New-AzureADUser
Comptes utilisateurs

Télécharger le modèle CSV depuis le portail Azure
Bulk provisionnement des utilisateurs
Bulk provisionnement par le portail
Bulk provisionnement par PowerShell
New-AzADUser
https://docs.microsoft.com/en-us/powershell/azure/active-directory/importing-data?view=azureadps-2.0

Type de groupes
Sécurité
Office365
Affectations
Assigned
Dynamique user
Dynamique Device
Groupes

Une formation
Présenter les objets sur
Azure AD
Imade DAKIR

Une formation
Chaque tenant est une ressource totalement
indépendante
Pas de relation parent-enfant entre les tenants
Intune, Microsoft 365 et les liens d'inscription
au portail azure créent un répertoire
Les abonnements peuvent être déplacés entre
les annuaires
Les annuaires ne sont pas des ressources
enfantines d'un abonnement Azure
La gestion de plusieurs annuaires

Seamless
authentication
Sync
engine
On-premises
/ Private cloud
Azure AD
ConnectWindows Server
Active Directory
Self
Service
MFA
Single
sign-on
Microsoft Azure
Active Directory
Azure AD Connect

ON PREMISES
Azure AD
Azure AD Connect
Active
Directory
Sécurisé et conforme
Seuls les hashs non réversibles sont
stockés dans le cloud
Rapport d'informations
d'identification disponible
Facile à deployer et administrer
Aucun agent sur site nécessaire
Petite empreinte sur site
Une expérience utilisateur
exceptionnelle
Mêmes mots de passe pour les
applications basées sur le cloud et
les applications sur site
Intégré avec Smart Lockout,
protection d'identité et accès
conditionnel
Option de reprise après sinistre au
cas où d'autres méthodes
d'authentification ne seraient pas
disponibles
Password Hash Sync (PHS)

ON PREMISES
Azure AD
AuthN Agent
AuthN agent
Active
Directory
Les mots de passe restent sur site
Aucune DMZ et aucune exigence
de pare-feu entrant
Facile à deployer et administrer
Déploiement basé sur un agent
Haute disponibilité prête à l'emploi
Pas de déploiements sur site ni de
configuration réseau complexes
Aucun frais de gestion
exceptionnelle
sur site
Intégré à la réinitialisation du mot
de passe en libre-service
conditionnel
Pass thru Authentication (PTA)

ON PREMISES
Azure AD
Web
Application
Proxy
ADFS
Active
Directory
Les mots de passe restent sur site
Une DMZ avec des serveurs Web
Application Proxy (WAP)
Charge à deployer et administrer
Déploiement basé sur ADFS
Déploiements sur site des serveurs
Proxy WAP et des ADFS
Haute disponibilité gérée sur site
Frais de gestion à prevoir
exceptionnelle
sur site
Intégré à la réinitialisation du mot
de passe en libre-service
conditionnel
Fédération (ADFS)

ON PREMISES
Active
Directory
Facile à administrer
Aucune infrastructure sur site
supplémentaire
Enregistrer des appareils non
Windows 10 sans AD FS
exceptionnelle
Expérience SSO des appareils joints
au domaine au sein de votre
corpnet
Facile à intégrer
Fonctionne avec PHS et PTA
Prend en charge un autre ID de
connexion
Azure AD
Seamless Single Sign On

Une formation
Comprendre
l’authentification Azure AD
Imade DAKIR

AD DS : Authentification Kerberos NTLM2.0
Azure Active Directory : Authentification SAML, Oauth, OpenID, WS-Federation
Comprendre l’authentification
Azure AD join Azure AD Domain Service
Authentification Oauth/ OpenID connect Kerberos NTLM
Gestion Mobile Device Management (MDM)
comme intune
GPO
Considération du réseaux Fonctionne à travers internet Requis les machines dans le meme reseau que le
domaine géré
Peu utiliser le peering ou VPN site-to-site pour
etendre la connectivité
Idéal pour… Windows 10 Machines virtuelles déployées sur Azure

Azure AD B2B et Azure AD B2C
Azure AD B2B Azure AD B2C
Inviter des utilisateurs depuis d’autres
tenants Azure AD
Inviter des utilisateurs depuis les reseaux
sociaux
Permet à l'organisation de partager des
fichiers et des ressources avec des
utilisateurs externes pour une collaboration
directe
Permet aux clients de se connecter avec leur
propre identité établie (Gmail / Facebook)
Azure AD s'occupe de la fédération entre
votre organisation et l'organisation externe
Convient aux applications orientées client.

Une formation
Créer et configurer les
utilisateurs d'Azure AD
Imade DAKIR

Une formation
Créer des groupes Azure AD avec
des membres assignés
et dynamiques
Imade DAKIR

Une formation
Créer un tenant de l'Azure
Active Directory (AD)
Imade DAKIR

Une formation
Gérer les utilisateurs
invités d'Azure AD
Imade DAKIR

Une formation
Parcourir les souscriptions
et Cost Management
Imade DAKIR

Azure souscription
Free : Crédit de 200$ valable 30 jours et services gratuits valable 12 mois
Pay-As-You-Go : Facturation mensuelle
Entreprise : un accord destiné aux entreprises
Student : Crédit de 100$ valable 12 mois

Cost Managment
Utiliser les le cost analysis pour analyser l’utilisation des ressources

Une formation
Gestion des devices
(appareils)
Imade DAKIR

Les options des appareils
sur Azure AD

Type d'appareil personnel (BYOD) (Windows 10,
iOS, Android, MacOS), l'enregistrement est
manuel avec un compte personnel Microsoft ou
à un autre compte local
Appareils inscrits sur Azure AD

Type d'appareil (propriété de
l'organisation), l'enregistrement est
manuel avec un compte de
l’organisation et le système
d'exploitation est Windows 10 et
Windows 2019 s’exécutant sur Azure
Appareils joints Azure AD

Type d'appareil (propriété de
l'organisation), l'enregistrement est
automatique et la connexion avec un
compte de services de domaine AD
de l’organisation et l’OS est Windows
7, 8 et 10, Server 2008 ou version
ultérieure.
Appareils joints hybrides

Une formation
Management
Groupes et Policies
Imade DAKIR

Azure Policy
Policy Cas d’usage
Allowed resources type Spécifier les types de ressources dont
l’organisation peut déployer
Allowed virtual machine size SKUs Spécifier les types de SKUs des VMs dont
l’organisation peut déployer
Allowed locations Restreindre les localisations dont
l’organisation peut déployer des ressources
Require tag and its value Force le tag et sa valeur
Azure Backup should be enabled for
Virtual Machines
Permet de vérifier si le service Sauvegarde
Azure est activé pour toutes les machines
virtuelles

Azure Définition d’initiative
Un ensemble de définitions de stratégies qui sont
adaptées pour atteindre un seul objectif global
Simplifier la gestion et l'attribution des définitions
des stratégies
Les initiatives peuvent être attribuées à des
Managements groupes, des souscriptions ou des
ressources groupes et sont héritées en aval

Implémenter définition de stratégie
et d’initiative

Une formation
Gérer Gouvernance
via Azure Policy
Imade DAKIR

Une formation
Découvrir Azure RBAC
et les rôles classiques
Imade DAKIR

Relation entre les rôles
Portal.azure.com

Une définition de rôle est une collection d’autorisations.
Définition de rôle

Rôle Azure RBAC Rôle Administrateur Azure AD
Gérer l’accès aux ressources Azure Gérer l’accès aux objets Azure AD
Supporte les rôles personnalisés Ne supporte pas les rôles personnalisés
Etendue peut être à plusieurs niveaux Etendu au niveau tenant
Les informations sur les rôles peuvent être
consultées dans le portail Azure, Azure
CLI, Azure PowerShell, le modèle ARM et
l'API REST
Les informations sur les rôles peuvent être consultées
dans le portail Azure, le portail Office365, Microsoft
Graph et Azure Active Directory PowerShell for Graph
Azure RBAC vs Administrateur Azure AD

Une formation
Comprendre
les rôles personnalisés
Imade DAKIR

Limite de rôles personnalités
Limite Notes
Rôle personnalisé 5000 Chaque annuaire peut avoir jusqu’à 5000 rôles
personnalisés
AssignableScopes ‘/’ Vous ne pouvez pas définir AssignableScopes à l’étendue
racine ("/")
Groupe d’administration 1 Vous ne pouvez définir qu’un seul groupe
d’administration dans AssignableScopes d’un rôle
personnalisé
Rôle personnalisé avec
‘DataActions’
Groupe
d’administration
Les rôles personnalisés avec DataActions ne peuvent pas
être attribués dans l’étendue du groupe d’administration
Azure Resource Manager Pas de validation Azure Resource Manager ne valide pas le groupe
d’administration existant dans l’étendue attribuable de la
définition de rôle

Choisir la
méthode
Déterminer
les
autorisations
nécessaires
Créer le rôle
personnalisé
Tester le rôle
personnalisé
Etape de création de rôle personnalisé
Vous pouvez créer des rôles
personnalisés à l’aide du
Portail Azure, d’Azure
PowerShell, de l’interface de
ligne de commande Azure
ou de l’API REST.
Lorsque vous créez un rôle
personnalisé, vous devez
connaître les opérations qui
sont disponibles pour définir
vos autorisations
Vous démarrez avec un rôle
intégré existant, puis vous le
modifiez selon vos besoins.
vous devez le tester pour
vérifier qu’il fonctionne
comme prévu

Une formation
Gérer
Souscriptions et RBAC
Imade DAKIR

Une formation
Découvrir Azure
Resource Manager
Imade DAKIR

Terminologie
Concept Description
Ressource Une ressource unique sur Azure
Ressource groupe Un regroupement logique de ressources
Azure Resource Manager
Template
Un fichier JSON qui nous permet de façon déclarative
de décrire une ressource
Syntaxe déclarative Ce qu'un modèle utilise pour indiquer ce que nous
avons l'intention de créer
Resource Provider un service qui fournit les ressources que nous pouvons
déployer et gérer grâce à Resource Manager

Une formation
Découvrir les Tags
et les Resources Lock
Imade DAKIR

Une formation
Les Tags s’appliquent à des ressources Azure,
groupes de ressources et abonnements
Chaque balise se compose d’une paire nom-
valeur
Un maximum de 50 paires nom/valeur
Le nom de balise est limité à 512 caractères
La valeur de balise à 256 caractères et les noms
ne peuvent pas contenir ces caractères : <, >, %,
&, , ?, /
Azure Tags
Une formation

Une formation
Les Locks peuvent être réglés pour empêcher
uniquement la suppression, ou pour empêcher
les modifications et la suppression
Ils sont hérités en aval
Il peuvent être affectés aux :
Groupes de gestion
Abonnements
Groupes de ressources
Ressources
Azure Resource Lock
Une formation

Une formation
Déplacer des ressources
Une formation
Déplacez des ressources Azure vers :
Un autre abonnement Azure
Un autre groupe de ressources sous le même abonnement
Utilisez le portail Azure, Azure PowerShell,
Azure CLI ou l’API REST pour déplacer des
ressources

Vous pouvez supprimer la ressource depuis le portail en cliquant sur le bouton
‘Delete’
Supprimer des ressources
Vous pouvez supprimer la ressource aussi par command PowerShell
Pour le cas de ressource groupe vous avez le bouton ‘Delete resource group’

Les ressources ont des limites par défaut appelées aussi quota
Il est utile de suivre l'utilisation actuelle et de planifier la future utilisation
Nous pouvons ouvrir un ticket de support gratuit pour augmenter les limites aux
maximums publiés
Gestion des limites

Une formation
Présenter le portail Azure
et le Cloud Shell
Imade DAKIR

Shell interactif, accessible par navigateur
Propose soit Bash soit PowerShell
Est temporaire et fournie par session /
utilisateur
Requiert un groupe de ressources, un
compte de stockage et un Azure Files
S'authentifie automatiquement
Azure Cloud Shell
Une formation

Dispose d'un éditeur de texte graphique
intégré
Se voit attribuer une machine par compte
d'utilisateur
Time out après 20 minutes
Azure Cloud Shell est accessible à travers
https://shell.azure.com
Azure Cloud Shell
Une formation

Une formation
Gérer Azure Resources
avec Azure Portal
Imade DAKIR

Une formation
Plan
Créer des groupes de ressources et
déployer des ressources dans les groupes
de ressources
Déplacer les ressources entre les groupes
de ressources
Mettre en œuvre et tester les locks de
ressources

Une formation
Découvrir Azure
PowerShell et CLI
Imade DAKIR

Les Cmdlets suivent une convention de dénomination verbe-nom et sont expédiés en
modules
Les modules sont un fichier DLL avec le code pour traiter chaque cmdlet
Chargez les cmdlets en chargeant le module qui les contient
Utilisez Get-Module pour voir la liste des modules chargés
Azure PowerShell

Se connecter à notre abonnement Azure et de gérer les ressources
Ajouter des commandes spécifiques à Azure (nouveau module Az)
Disponible dans un navigateur via Azure Cloud Shell
Disponible sous forme d'installation locale sur Linux, macOS ou Windows
Possède un mode interactif et un mode scripting
AZ Cmdlets et modules

Programme de ligne de commande multiplateforme
Fonctionne sous Linux, macOS et Windows
Peut être utilisé de manière interactive ou par le biais de scripts
Les commandes sont structurées en groupes et sous-groupes
Utilisez la fonction de recherche ‘Find’ pour localiser les commandes
Utilisez --help pour des informations plus détaillées
Azure CLI

Une formation
avec Azure PowerShell
Imade DAKIR

Une formation
avec Azure CLI
Imade DAKIR

Une formation
Définir Azure Resource
Manager ARM
Imade DAKIR

Une formation
Améliore la cohérence
Exprime des déploiements complexes
Réduit les tâches manuelles, sujettes aux
erreurs
Exprime les demandes par un code
Favorise la réutilisation
Modulaire et pouvant être relié
Simplifie l'orchestration
Avantage des modèles ARM

{ "$schema": "https://schema.management.azure.com/schemas/2019-04-
01/deploymentTemplate.json#", "contentVersion": "", "parameters": {},
"variables": {},
"functions": [],
"resources": [],
"outputs": {}
}
Définit toutes les Resources Manager dans un déploiement
Écrit en JSON
Une collection de paires de valeurs-clés
Chaque clé est une chaîne
Chaque valeur peut être une chaîne, un nombre, une expression booléenne, une
liste de valeurs ou un objet
Schéma

"parameters": { "storageSKU": { "type": "string", "allowedValues": [
"Standard_LRS", "Premium_LRS" ], "defaultValue": "Standard_LRS",
"metadata": { "description": "The type of replication to use for the storage
account." } } }
Nous pouvons préciser quelles valeurs sont configurables
lorsque le modèle fonctionne
Cet exemple comporte le paramètre de type de réplication de
stockage
Paramètres

"variables": { "environmentSettings": {
"test": {
"instanceSize": "Small",
"instanceCount": 1
},
"prod": {
"instanceSize":"Large",
"instanceCount": 4
}
}
},
Variables
Définir les valeurs utilisées dans l'ensemble du modèle
Cela facilite la maintenance des modèles
Cet exemple fournit des variables pour deux environnements : test et prod

"functions": [
{
"namespace": "contoso",
"members": {
"uniqueName": {
"parameters": [
{
"name": "namePrefix",
"type": "string"
} ],
"output": {
"type": "string",
"value":"[concat(toLower(parameters('namePrefix')), uniqueString(resourceGroup().id))]" } } } } ],
Functions
Les fonctions requièrent une valeur pour l’espace de noms afin d’éviter tout
conflit avec les fonctions de modèle
L'exemple suivant illustre une fonction qui renvoie un nom unique

{
"type": "Microsoft.Compute/virtualMachines",
"apiVersion": "2018-10-01",
"name": "[variables('vmName')]",
"location": "[parameters('location')]",
"dependsOn": [
"[resourceId('Microsoft.Storage/storageAccounts/',variables('storageAccountName'))]",
"[resourceId('Microsoft.Network/networkInterfaces/', variables('nicName'))]"
],
Ressource
Définit les ressources pour faire le déploiement
Le Nom est variable
La location est un paramètre

"outputs": {
"resourceID": {
"type": "string",
"value": "[resourceId('Microsoft.Network/publicIPAddresses',
parameters('publicIPAddresses_name'))]" } }
Outputs
Définissez les informations que nous aimerions recevoir lors de l'exécution du
modèle
Cet exemple reçoit l'adresse IP ou le FQDN d'une VM
Le nom d'hôte est la sortie
La valeur FQDN est lue à partir des paramètres de l'adresse IP publique de la
machine virtuelle

Une formation
avec ARM Templates
Imade DAKIR

Une formation
Découvrir
les composants du VNET
Imade DAKIR

Adresses IP publiques Adresses IP privées
Adresses IP publiques sont utilisées pour
communiquer avec Internet incluant les services
exposés à Internet
Adresses IP privés sont utilisé au sein d’un Vnet,
vous choisissez les adresses IP privées réservées par
l’IANA (Internet Assigned Numbers Authority) :
10.0.0.0/8, 172.16.0.0/12 ou 192.168.0.0/16
Affectation statique ou dynamique Affectation statique ou dynamique
SKU de base pour des charges de travail normaux
(pas possible de l’utiliser avec une zone de
disponibilité)
SKU Standard pour des charges de travail protégés
(sont par défaut redondantes interzones)
NA
Ressource Azure gérée dans le cloud varié
Adressage IP

Une adresse IP publique peut être attribuée à une machine virtuelle, à un équilibreur
de charge accessible sur Internet, à une passerelle VPN ou à une passerelle
d’application
* L’IP statique est disponible sur quelques SKUs
Adresses IP publiques Association de l’IP Dynamique Statique
VM NIC Oui Oui
Load Balancer Configuration Front-end Oui Oui
VPN Gateway Configuration IP Gateway Oui Oui *
Application Gateway Configuration Front-end Oui Oui *
Les adresses IP publiques

Une adresse IP privée peut être attribuée à une machine virtuelle, à un équilibreur
de charge ou une passerelle d’application
Adresses IP privées Association de l’IP Dynamique Statique
VM NIC Oui Oui
Load Balancer Configuration Front-end Oui Oui
Application Gateway Configuration Front-end Oui Oui
Les adresses IP privées

Une formation
Découvrir les Network
Securtiy Group (NSG)
Imade DAKIR

Découvrir les Network Securtiy Group (NSG)

La règle effective est une agrégation entre les règles appliquées sur le Subnet et sur la carte
réseau
Utiliser ‘Effective Security rules’ pour connaitre la règle appliquée
Evaluation des règles NSG

Un nombre de priorité qui est bas
équivalent à une haute priorité
Vous pouvez utiliser des Service Tag comme
source ou destination des quelques services
Azure
Créer un règle NSG

Les ASG permettent de configurer la sécurité
réseau comme un prolongement naturel de la
structure de l’application, et donc de regrouper
les machines virtuelles et définir des stratégies
de sécurité réseau basés sur ces groupes
Par exemple on peut créer un ASG pour
regrouper les serveurs WEB
Application Security Group (ASG)

Une formation
Présenter Azure Firewall
Imade DAKIR

Une formation
Subnet et Adresse IP
Azure Firewall utilise son propre subnet
appelé ‘AzureFirewallSubnet’
Il dispose d’une Adresse IP Publique

Une formation
Azure Firewall rule collections
Il dispose de trois type de règles
NAT rule collection (entrant)
Un ensemble de règles NAT de destination pour les
connexions entrantes
Network rule collection (deux)
Un ensemble de règles qui continent des addresses
sources, protocols, ports de destination et l’adresse de
destination
Application rule collection(sortant):
Un ensemble de FQDNs accessible depuis un sous-réseau

Une formation
Présenter Azure DNS
Imade DAKIR

Azure DNS
Azure Domain Name System (DNS) est un service
d'hébergement pour les domaines DNS
Le DNS fournit une résolution de nom en résolvant
le nom d'un site web ou d'un service à son adresse
IP
On crée toujours un domaine xxx.onmicrosoft.com
Vous pouvez créez votre nom de domaine
personnalisé et la valider
Une formation

Le nom de la zone doit être unique
dans le RG
Lorsque plusieurs zones partagent le même
nom, chaque instance se voit attribuer des
adresses de serveur de noms différentes
Une formation
Création de Azure DNS zone

Créer une zone DNS privée pour utiliser la résolution de nom dans votre réseaux
Azure
Vous pouvez ajouter des enregistrements DNS dans votre zone
Création d’une zone DNS privée

Une formation
Comprendre la connectivité
Vnet à Vnet
Imade DAKIR

Une formation
La connectivité Vnet à Vnet
Le VNet peering permet de relier 2 Vnets dans la
même région
Le Global VNet peering permet de relier 2 Vnets à
travers des régions
La VPN Gateway permet aussi de relier 2 Vnets
Les ressources dans ces Vnets peuvent
communiquer entre elles directement via leurs
adresses IP privées
Pas de chevauchement des espaces d’adressage IP

Peering
Connexion entre deux Vnets avec le Peering

Connexion entre deux Vnets avec VPN Gateway
VPN Gateway

Une formation
Présenter la connectivité
Site à Site et Point à Site
Imade DAKIR

La connectivité Site à Site
Azure VPN Gateway permet la connectivité

Une formation
Route-based VPN
La majorité des VPN Gateway utilise
‘Route-based’
Ils utilisent les routes de la table de transfert
ou de routage IP pour diriger les paquets
Support le IKEv2
Peut utiliser des protocoles de routage dynamique

Une formation
Policy-based VPN
Les VPN basés sur des politiques ‘Policy-
based’ cryptent et dirigent les paquets par
le biais de politiques IPsec
Support pour IKEv1 uniquement (non recommandé)
Les anciens dispositifs VPN sur les promesses

VPN Gateway SKU
Génération Référence (SKU) S2S/VNet-to-Vnet
Tunnels
P2S connexions
SSTP
P2S connexions
IKEv2/OpenVPN
Agrégat Référence
de débit
BGP Redondant
interzone
Génération1
De base Bande passante 10
Bande passante 128
Non pris en charge 100 Mbits/s Non pris en charge Non
VpnGw1
Bande passante 30*
Bande passante 250 650 Mbits/s Prise en charge Non
VpnGw2 Bande passante 500 1 Gbit/s Prise en charge Non
VpnGw3 Bande passante 1 000 1,25 Gbits/s Prise en charge Non
VpnGw1AZ Bande passante 250 650 Mbits/s Prise en charge Oui
VpnGw2AZ Bande passante 500 1 Gbit/s Prise en charge Oui
VpnGw3AZ Bande passante 1 000 1,25 Gbits/s Prise en charge Oui
Génération2
VpnGw2 Bande passante 500 1,25 Gbits/s Prise en charge Non
VpnGw3 Bande passante 1 000 2,5 Gbits/s Prise en charge Non
VpnGw4 Bande passante 5 000 5 Gbit/s Prise en charge Non
VpnGw5 Bande passante 10000 10 Gbits/s Prise en charge Non
VpnGw2AZ Bande passante 500 1,25 Gbits/s Prise en charge Oui
VpnGw3AZ Bande passante 1 000 2,5 Gbits/s Prise en charge Oui
VpnGw4AZ Bande passante 5 000 5 Gbit/s Prise en charge Oui
VpnGw5AZ Bande passante 10000 10 Gbits/s Prise en charge Oui

Une formation
Comprendre Azure
Application Gateway
Imade DAKIR

Routage basé sur l’acheminement par chemin d’accès
Routage App Gateway

Une formation
Comprendre
la connectivité WAN
Imade DAKIR

ExpressRoute Circuit
ExpressRoute Circuit On-promises vers Azure

Fournisseurs de connectivité ExpressRoute
ExpressRoute World Wide

Coexistance de l’ExpressRoute et le VPN site à site
ExpressRoute et VPN Site à Site

Une formation
Créer et configurer
un réseau virtuel
Imade DAKIR

Une formation
Déployer des VMs dans
le réseau virtuel
Imade DAKIR

Une formation
Configurer les adresses IP privées
et publiques des VM Azure
Imade DAKIR

Une formation
Configurer les groupes
de sécurité du réseau
Imade DAKIR

Une formation
Configurer le DNS Azure pour
la résolution interne des noms
Imade DAKIR

Une formation
Configurer le DNS Azure pour
la résolution externe des noms
Imade DAKIR

Une formation
Implémenter
la Connectivité Intersite
Imade DAKIR

Une formation
Comprendre le routage
réseau et interface
Imade DAKIR

Routage réseau (routes système)
Routes système par défaut assignées aux Subnets
Source Préfixes d’adresse Type de tronçon suivant
Default Unique pour le réseau virtuel Réseau virtuel
Default 0.0.0.0/0 Internet
Default 10.0.0.0/8 ‘RFC 1918’ None
Default 192.168.0.0/16 ‘RFC 1918’ None
Default 100.64.0.0/10 ‘RFC 6598’ None

Source Préfixes d’adresse Type de tronçon suivant Sous-réseau au sein d’un réseau
virtuel auquel l’itinéraire est
ajouté
Default Unique pour le réseau virtuel,
par exemple : 10.1.0.0/16
Peering de réseaux virtuels Tous
Passerelle de
réseau virtuel
Préfixes publiés à partir du site
via le protocole BGP, ou
configurés dans la passerelle
de réseau local
Passerelle de réseau virtuel Tous
Default Multiple VirtualNetworkServiceEndp
oint
Seul le sous-réseau pour lequel
un ‘Service Endpoint’ est activé.
Routes système facultatifs

Routes définies par l’utilisateur (UDR)
Vous pouvez définir des routes personnalisées pour remplacer les routes système en
créant une table de routage et l’assigner à des Subnets
Vous pouvez créer les types de route :
• Appliance virtuelle
• Passerelle de réseau virtuel
• Réseau virtuel
• Internet
• Aucun
Routes personnalisées

Si plusieurs itinéraires contiennent le même préfixe d’adresse, Azure choisit le type
d’itinéraire en se basant sur l’ordre de priorité suivant :
1. Itinéraire défini par l’utilisateur
2. Itinéraire Border Gateway Protocol (BGP)
3. Itinéraire du système
Azure choisit l’itinéraire sur la base de l’adresse IP de destination, à l’aide de l’algorithme
de correspondance de préfixe le plus long, par exemple vous avez un trafic destiné à l’IP
10.0.0.5 et vous avez les routes ci-dessous :
Source Address prefixes Next hop type
User 10.0.0.0/16 Internet
User 10.0.0.0/24 Virtual network gateway
Priorités des routes

Une formation
Découvrir
Azure Load Balancer
Imade DAKIR

Azure Load Balancer est un équilibreur de charge niveau 4 (TCP, UDP)
Les fonctionnalités d'équilibrage de charge incluent:
Distribution basée sur le hash (à 5 tuples : IP source/Port source/IP destination/Port
destination / Protocol)
Port forwarding
Reconfiguration automatique
Service monitoring
Source NAT
Azure Load Balancer

Il existe 2 types de load balancers :
Public
qui sert à load balancer le trafic Internet
entrant vers les VMs dans un VNet
Interne
qui sert à load balancer le trafic entre les
VMs dans un VNet
Les types d’Azure Load Balancer

Une formation
Azure Load Balancer SKU
Il existe deux SKUs
Basic:
Le backend pool peut être des VMs dans un seul
Availability Set ou VMSS
Standard:
Le backend pool peut être
toute VM dans un seul VNet, y compris un mélange
de VMs, un Availability Set ou VMSS

Une formation
Guest agent
(seulement pour des VMs)
Le load balancer utilise l’agent de la VM qui
écoute et répond avec un HTTP 200 OK
uniquement lorsque l’instance est dans un
état ready (et non busy, recycling ou
stopping)

Une formation
HTTP custom
Cette sonde remplace la sonde (guest
agent) par défaut
Vous pouvez l'utiliser pour créer votre
propre logique personnalisée pour
déterminer l'état de l'instance

Une formation
TCP custom
Cette sonde s’appuie sur
l’établissement réussi d’une session
TCP sur un port de sonde défini

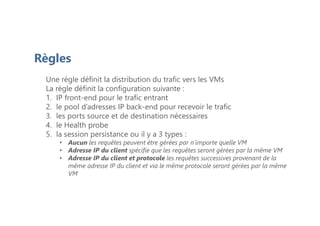

Règles
Une règle définit la distribution du trafic vers les VMs
La règle définit la configuration suivante :
1. IP front-end pour le trafic entrant
2. le pool d’adresses IP back-end pour recevoir le trafic
3. les ports source et de destination nécessaires
4. le Health probe
5. la session persistance ou il y a 3 types :
• Aucun les requêtes peuvent être gérées par n’importe quelle VM
• Adresse IP du client spécifie que les requêtes seront gérées par la même VM
• Adresse IP du client et protocole les requêtes successives provenant de la
même adresse IP du client et via le même protocole seront gérées par la même
VM

Une formation
Découvrir
Network Watcher
Imade DAKIR

Outil Description
IP Flow verify Diagnostic les problèmes de connectivité
Next Hop Détermine si le trafic est bien routé
VPN Diagnostics Dépanne les passerelles et les connexions
NSG Flow Logs Cartographie le trafic IP via un NSG
Connection Troubleshoot Affiche la connexion entre une VM source et la
destination
Topology Génère un diagramme visuel de ressources
Description des outils

Une formation
Découvrir
Azure Traffic Manager
Imade DAKIR

Une formation
Azure Traffic Manager
Permet de contrôler la répartition du trafic utilisateur
pour des endpoints dans différents datacenters
Utilise le DNS pour diriger les clients vers des
endpoints de service spécifiques en fonction des
règles de la méthode de routage du trafic
Comprend une surveillance continue de la
disponibilité et du basculement automatique des
endpoints

Distribution du trafic réseau
Service Load Balancer Application Gateway Traffic Manager
Technologie Couche Niveau 4 Couche Niveau 7 Résolveur DNS
Protocoles TCP et UDP HTTP, HTTPS, HTTP/2 et les
Websockets
Résolution DNS
Backend et
terminaison
VMs et VMSS VMs, VMSS, App Services,
adresses IP et Hostnames
Azure Cloud Services,
App Services, adresses IP
publiques
Connectivité
réseau
Interne et Publique Interne et Publique Publique

Performance : les endpoints cibles ayant une faibe latence
Weighted : pour distribuer le traffic à travers multiple
endpoints
Priority : un seul endpoint principal pour tout le trafic
Geographic : pour diriger les utilisateurs vers des points de
terminaison spécifiques
Multivalue : pour les profils Traffic Manager qui ne
peuvent avoir que des adresses IPv4/IPv6 en tant que
points de terminaison
Subnet : pour mapper des ensembles de plages d’adresses
IP d’utilisateur final à un point de terminaison spécifique au
sein d’un profil Traffic Manager
Méthodes de routage

Une formation
Implémenter
Network Traffic Management
(1/4)
Imade DAKIR

Une formation
Plan
Fournir l'environnement du lab
Configurer la topologie Hub and
Spoke
Tester la transitivité du peering
des réseaux virtuels

Une formation
Implémenter
(2/4)
Imade DAKIR

Une formation
Plan
Configurer le routage dans la
topologie Hub and Spoke

Une formation
Implémenter
(3/4)
Imade DAKIR

Une formation
Plan
Mettre en œuvre Azure Load
Balancer

Une formation
Implémenter
(4/4)
Imade DAKIR

Une formation
Plan
Mettre en œuvre Azure
Application Gateway

Une formation
Découvrir le compte
du stockage Azure
Imade DAKIR

Types de compte de stockage Azure
StorageV2 (general-purpose v2)
Storage (general-purpose v1)
BlockBlobStorage
FileStorage

Une formation
Types de performances
Standard
Les plus couramment utilisés, peuvent être utilisés avec
n’importe quel type de données et se servent de médias
magnétiques pour stocker des données
Premium
Offre un stockage hautes performances pour les objets
page blobs, principalement utilisé avec les fichiers VHD, se
sert de supports SSD pour stocker des données

Azure fournit 5 types de services de stockage
Azure Storage Account

Une formation
Services de stockage
Type de compte de
stockage
Services pris en charge Niveaux de performances
pris en charge
Niveaux d’accès pris en
charge
General-purpose V2 Blob, File, Queue, Table,
Disk, et Data Lake Gen2
Standard, Premium Hot, Cool, Archive
General-purpose V1 Blob, File, Queue, Table,
et Disk
Standard, Premium N/A
BlobStorage Blob (block blobs et
append blobs seulement)
Standard Hot, Cool, Archive
FileStorage File seulement Premium N/A

Une formation
Réplication de stockage
Locally redundant storage (LRS)
3 copies de vos données dans un seul datacenter
Zone-redundant storage (ZRS)
3 copies locales de vos données ainsi qu’un autre jeu de 3
copies
Le deuxième jeu de 3 copies est répliqué de manière
asynchrone entre plusieurs datacenters situés dans une ou
deux régions
Geo-redundant storage (GRS)
3 copies locales de vos données dans une région
principale, et un autre jeu de 3 copies de vos données
dans une région secondaire

Une formation
RA-GRS, GZRS et RA-GZRS
Read-access geo-redundant storage (RA-GRS)
Similaire au stockage GRS mais avec un accès en lecture aux
données situées à l’emplacement secondaire
Stockage géoredondant interzone (GZRS) en préversion
Copie vos données de façon synchrone dans trois zones de
disponibilité Azure au sein de la région primaire en utilisant une
réplication ZRS. Elle copie ensuite vos données de façon
asynchrone vers un emplacement physique unique dans la région
secondaire
Read-access stockage géoredondant interzone (RA-GZRS) en
préversion
Similaire au stockage GZRS mais avec un accès en lecture aux
données situées à l’emplacement secondaire

Scénario de panne de stockage
Scénario de panne LRS ZRS GRS/RA-GRS GZRS/RA-GZRS
Un nœud au sein d’un centre de données
devient indisponible
Oui Oui Oui Oui
Indisponibilité d’un centre de données
complet (zonal ou non)
Non Oui Oui Oui
Une panne à l’échelle de la région se
produit dans la région primaire
Non Non Oui Oui
Un accès en lecture à la région
secondaire est disponible si la région
primaire devient indisponible
Non Non Oui (avec RA-
GRS)
Oui (avec RA-
GZRS)

Une formation
Découvrir Azure BLOB
Imade DAKIR

Une formation
Stockage BLOB
Service de stockage de très grands objets
Permet de stocker de gros volumes de données
d’objets non structurées
Il est accessible depuis n’importe où dans le
monde via HTTP ou HTTPS
Vous pouvez utiliser le stockage d'objets blob
pour exposer les données publiquement ou en
privé

Une formation
Types d’objets BLOB
Block blobs
Servent à stocker des fichiers ordinaires d’une taille
maximale d’environ 4,7 To
Append blobs
Se composent de blocs, comme les objets block blobs,
mais sont optimisés pour les opérations d’ajout (max ~195
GB)
Page blobs
Servent à stocker les fichiers à accès aléatoire en
Lecture/Ecriture d’une taille maximale de 8 To
Ces objets sont utilisés pour les fichiers VHD des VM

Stockage à chaud
Stockage à Froid
Stockage Archive
Niveaux de stockage chaud, froid et archive

Économisez encore plus grâce à la capacité réservée - Jusqu'à 38 % d'économies 100 To et 1 PB en
préachat pendant 1 à 3 ans
Hot Cool Archive
Données
fréquemment
consultées
$18.40
$0.004
Immédiat (HDD)
Données moins
fréquemment
consultées
$10.00
$0.01
Immédiat (HDD)
Données rarement
consultées
$1.00
$5.00
Heures
PAR TB
PAR MOIS
PAR 10K
OPERATIONS DE
LECTURE
TEMPS DE
RÉCUPÉRATION
USE CASE
EXEMPLES
Sauvegarde des
serveurs
Archives des
dossiers
Données
d'applications natives
dans le Cloud
Premium
Données de latence
faibles et cohérentes
$150.00
$0.0014
Immédiat (SSD)
Interactif
Transactions
Télémétrie
Comparaison des niveaux de stockage

Une formation
Découvrir
Azure File Sync
Imade DAKIR

Azure File Sync
Utilisez Azure File Sync pour centraliser les partages de fichiers de votre organisation
dans Azure Files, tout en conservant la flexibilité, les performances et la compatibilité
d'un serveur de fichiers sur site

1- Lift and Shift
La capacité de
déplacer des
applications entre
les systèmes Azure
et les systèmes sur
site
2- Branch Offices
Utile lorsque les
succursales ont
besoin de
sauvegarder des
fichiers
3- Backup et Disaster
Recovery
Une fois File Sync
implémenté, Azure
Backup sauvegarde vos
données sur site. Vous
pouvez également les
restaurer
4- Archivage de fichiers
Seules les données
récemment accédées
sont stockées sur des
serveurs locaux. Les
données non utilisées
sont transférées vers
Azure dans ce que l'on
appelle le cloud tiering
Utilisations et avantages de File Sync

Une formation
Création de Sync Group
Le groupe Sync définit la topologie de synchronisation
pour un ensemble de fichiers
Les points terminaux d'un groupe de synchronisation
sont maintenus en synchronisation les uns avec les
autres
Un groupe de synchronisation doit contenir au moins
un point terminal de cloud créé dans votre compte de
stockage et au moins un point terminal de serveur
Le point de terminaison du cloud représente un
partage de fichiers Azure
Le point terminal du serveur représente un chemin
d'accès sur un serveur Windows

Une formation
Composants supplémentaires
du service File Sync
Serveur enregistré : le nom du serveur ou du cluster où
vous voulez créer le point de terminaison du serveur
Chemin d'accès : Le chemin du serveur Windows à
synchroniser dans le cadre du groupe de synchronisation
Cloud Tiering : Un commutateur pour activer ou
désactiver la hiérarchisation des nuages
Espace libre de volume : La quantité d'espace libre à
réserver sur le volume où se trouve le point final du
serveur

Une formation
Gérer l’accès
et la sécurité au stockage
Imade DAKIR

Une formation
Accès au compte de stockage
Chaque compte de stockage dispose de
deux clés d’authentification Key1 et Key2,
offrent un accès illimité à toutes les
données du compte de stockage
Sécuriser l’accès au compte de stockage en
utilisant Azure AD et RBAC

Une formation
Accès par clé SAS
Utiliser des clés Shared Access Signatures
(SAS) permet de déléguer l’accès aux objets de
stockage et de spécifier des restrictions telles
que le type de service et de ressource, les
permissions, la date/heure de début et
d'expiration d’accès et le protocole autorisé
HTTPS ou HTTPS et HTTP

Une formation
Réseau et Firewall
Utiliser le Firewall and virtual network pour
limiter l’accès réseau à votre compte de
stockage à des Vnet/Subnets, des adresses IPs
ou aux services Microsoft
Vous pouvez aussi attribuer à votre compte de
stockage une adresse IP privée en deployant le
service Private endpoint connections

Une formation
Chiffrement ‘Encryption’
1) Encryption at rest
Activer Storage Service Encrytion (SSE) pour Azure File
Storage et en Azure Blob Storage
2) Client-side encryption
Les librairies clientes de stockage qu’on peut appeler pour
chiffrer des données par programme avant de les envoyer
du client vers Azure
Les données sont chiffrées et stockées, ce qui signifie qu’elles
sont également chiffrées au repos

Une formation
Comprendre l’import et l’export
des données volumineuses
Imade DAKIR

Une formation
Import/Export de données
Utiliser le service d'importation/exportation
Azure pour le transfert de gros volumes de
données vers ou depuis le cloud, il vous permet
de faire soit :
• Importer de données vers le stockage Azure
• Exporter les données du stockage Azure
vers des disques durs

Etapes d’Import
Importer en toute sécurité de grandes quantités de données vers le stockage
Azure Blob (blocs et pages blobs) et Azure Files en envoyant les disques durs vers
un centre de données Azure
Le client prépare
le disque(s) et crée
la tache
Expédier le
disque(s) à
Microsoft
Mettre à jour la
tâche avec les
informations de
suivi
Vérifier le
chargement
des données
dans Azure
Le disque(s) dur
est emballé et
renvoyé au client
Le disque(s) est chiffré par BitLocker

Exportez les données du stockage Azure vers des disques durs et expédiez-les vers
vos sites sur place. Vous pouvez actuellement exporter des Block Blobs, des Page
Blobs, ou des Append Blobs depuis le stockage Azure
Azure Files n'est pas prise en charge actuellement.
Création
d’une tache
d’exportation
Expédier le
disque(s) à
Microsoft
Mettre à jour la
tâche avec les
informations de
suivi
Recevoir le
disque(s)
Déverrouiller le
disque(s)
Etapes d’Export
Le disque(s) est chiffré par BitLocker

Une formation
Azure Data Box
Les produits Azure Data Box offrent des solutions en
ligne et hors ligne pour le transfert de vos données
vers le cloud
Les solutions hors ligne permettent de transférer de
grandes quantités de données vers Azure lorsque la
bande passante du réseau est limitée ou inexistante
Data Box Gateway est un appareil virtuel basé sur
une VM provisionnée dans votre hyperviseur local
L’appareil transfère ensuite vos données vers l’objet
blob de blocs Azure, l’objet blob de pages ou Azure
Files

Commande: Créez
une commande
dans le portail
Azure
Réception:
connectez-le au
réseau et à
l’alimentation et le
configurer le réseau
Copiez les données
vers les partages
Data Box.
Retournez l’appareil
au centre de
données Azure
Chargement :
les données sont
automatiquemen
t copiées de
l’appareil vers
Azure
Workflow Data Box

Une formation
Outils
AzCopy
Utilitaire en ligne de commande conçu pour copier des
données depuis et vers un stockage de fichier et de
blob Azure (disponible pour Windows et Linux) au sein
de votre compte de stockage ou entre des comptes de
stockage
Azure Storage Explorer
Permet de gérer facilement le contenu de votre compte
de stockage, vous pouvez charger, télécharger des
données

Une formation
des comptes de Stockage
Imade DAKIR

Une formation
Gérer l'authentification
et l'autorisation des blob
Imade DAKIR

Une formation
Azure Files shares
Imade DAKIR

Une formation
Gérer l'accès au réseau
pour le stockage d'Azure
Imade DAKIR

Une formation
Comprendre la haute
disponibilité et le coût
Imade DAKIR

Une formation
Planification et Checklist
Plus de 55 de régions Azure disponible sur 140
pays
Commencer par le réseau
Nommage des VMs
Décider l’emplacement des VMs
Déterminer la taille des VMs
Déterminer le stockage pour les VMs
Choisir le système d’exploitation

Une formation
Type Tailles Description
Usage général B, Dsv3, Dv3, Dasv4,
Dav4, DSv2, Dv2, Av2,
DC, DCv2
Ratio processeur/mémoire équilibré. Idéal pour le test et le développement, les bases de
données petites à moyennes et les serveurs web au trafic faible à moyen.
Optimisé pour le
calcul
Fsv2 Ratio processeur/mémoire élevé. Convient pour les serveurs web au trafic moyen, les appareils
réseau, les processus de traitement par lots et les serveurs d’application.
Mémoire optimiséeEsv3, Ev3, Easv4, Eav4,
Mv2, M, DSv2, Dv2
Ratio mémoire/processeur élevé. Idéal pour les serveurs de base de données relationnelle, les
caches moyens à grands et l’analytique en mémoire.
Optimisé pour le
stockage
Lsv2 Débit et nombre d’E/S de disque élevés, idéal pour les Big Data, SQL, les bases de données
NoSQL, l’entreposage de données et les grandes bases de données transactionnelles.
GPU NC, NCv2, NCv3, ND,
NDv2 (préversion),
NV, NVv3, NVv4
Machines virtuelles spécialisées, ciblées pour l’affichage de graphiques complexes et le
montage vidéo, ainsi que pour la formation et l’inférence de modèles avec apprentissage
approfondi. Disponible avec un ou plusieurs GPU.
Calcul haute
performance
HB, HBv2, HC, H Nos machines virtuelles les plus rapides et dotées des processeurs les plus puissants avec
interfaces réseau haut débit en option (RDMA).
Taille des VMs

Une formation
Définir
Virtual Machine Availability
Imade DAKIR

Une formation
Availability Set
Un Update Domains contient des VMs et
Hyperviseurs
Azure met à jour et redémarre en même temps un
Update Domain
Un seul Update Domain est redémarré à la fois
Par défaut, il y a 5 cinq Update Domain, max 20
Un Fault Domains définit un groupe de VMs
partageant un ensemble commun de matériel ou de
commutateurs qui partagent un seul point de
défaillance, il y a un max de 3 Fault Domains

Fault Domains et Update Domains

Scaling Up/Down
Augmenter la taille
d’instances des ressources
Scaling Out/In
Augmenter le nombre d’instances
des ressources existantes
Scaling Vertical/Horisontal

Une formation
Découvrir le déploiement
automatisé de VM
Imade DAKIR

Une formation
Extensions de Azure VM
Le portail Azure permet d'accéder à
Bash/PowerShell, de ce fait, nous pouvons
faire fonctionner Powershell/CLI via Cloud
Shell au lieu de le faire fonctionner
localement

Une formation
Les extensions de script
personnalisées
Permettent de télécharger et d'exécuter des
scripts sur les VM Azure
Cela permet la configuration post-
déploiement, l'installation de logiciels et de
multiples types de configurations
différentes

Une formation
PowerShell Desired State
Configuration
Une plate-forme de gestion sous Windows
PowerShell qui permet de déployer et de
gérer les données de configuration pour les
services logiciels ainsi que de gérer les
environnements dans lesquels ces services
fonctionnent

Azure Resource Manager
Azure fournit de nombreux modèles de démarrage rapide
Les valeurs des modèles ARM sont fournies dans un fichier de paramètres
Utiliser le portail, PowerShell, ou le CLI pour déployer le modèle
Obtenir Template
Fournir les
paramètres du
Template
Déployer
le Template

Une formation
Gérer les disques
de données de VMs
Imade DAKIR

Une formation
Ajout de disque de données
Les VM utilisent les disques comme lieu de stockage
du système d'exploitation, des applications et des
données
Toutes les VM Azure ont au moins deux disques :
1. Un pour Windows et un second disque
temporaire
2. Les VM peuvent également avoir un ou
plusieurs disques de données
Tous les disques sont stockés en tant que VHD

Une formation
Les disques de VMs
Disque du système d'exploitation
2048 Go maximum enregistré comme un disque SATA et
étiqueté comme disque C par défaut
Disque temporaire
Utilisé pour stocker pagefile.sys et étiqueté comme le
lecteur D par défaut. Sous Linux, le disque est /dev/sdb et
monté sur /mnt
Disque de données
4096 Go Il est utilisé pour stocker les données
d'application ou d'autres types de données que nous
devons conserver

Une formation
Les Type de stockage de VMs
Unmanaged Disks
Dans un disque non géré, nous gérons les comptes de
stockage que nous utilisons pour stocker les disques VHD
Managed Disks
Azure gère les comptes de stockage que nous utilisons
pour nos disques VM
Premium Storage
Azure Premium Storage offre un support disque haute
performance et à faible latence pour les VMS avec des
charges de travail intensives en E/S

Une formation
Découvrir Azure Bastion
Imade DAKIR

Une formation
Azure Bastion
Vous devez gérer vos machines virtuelles exécutées
dans Azure avec l’accès RDP (TCP 3389) et SSH (TCP
22)
Vous devez protéger vos VMs contre les violations
(Port scan ou Brute force)
Azure Bastion est un service PaaS qui vous permet
de vous connecter à une VM à l’aide de votre
navigateur et du portail Azure sans avoir à exposer
votre VM à internet

VMs avec addresses IP publique

Azure Bastion – Managed jump box
Seulement TCP
443 exposé à
Internet
Autorise
3389/22 du
Bastion host
Pas d’IPs
publique
Appliance gérée
par injection de
réseau virtuel

Une formation
Déployer des VMs en utilisant le portail
Azure et Azure Resources Manager
Imade DAKIR

Une formation
Configurer les VMs
en utilisant les extensions
Imade DAKIR

Une formation
Redimensionner des VMs
(taille et disque)
Imade DAKIR

Une formation
Déployer des VMSS
en utilisant le portail Azure
Imade DAKIR

Une formation
Découvrir Azure App
Service et App Service Plan
Imade DAKIR

Une formation
Azure App Service
Azure App Service est un PaaS permet d’héberger
des applications web ou mobiles et des API
RESTful
App Service supporte plusieurs langages de
programmation ASP.NET, ASP.NET Core, Java, Ruby,
Node.js, PHP ou Python
App Service est scalable et hautement disponible
App Service prend en charge Windows et Linux

Une formation
Azure App Service
App Service supporte l’authentification Azure AD,
Microsoft Account, Facebook, Twitter, Google
Forcer le HTTPS et la version de TLS
Utiliser l’Application Insights pour monitorer
l’application
Les déploiements automatisés à partir de GitHub,
Azure DevOps ou n’importe quel dépôt Git pour
prendre en charge un modèle de déploiement
continu CI/CD

Azure App Service Plan
Dans un App Service une application s’exécute toujours dans un App Service Plan
Le coût d’App Service est basé sur App Service Plan
L’autoscale de l’App Service Plan peut supporter Scale Up et le Scale Out
Le Scale Out peut être manuel ou automatique
Vous avez plusieurs niveaux de tarification de App Service Plan
GRATUIT
Essai gratuit
PARTAGE
Dev et test
BASIC
Dev et test
STANDARD
Charges de travail
de production
PREMIUM
Performances et
mise à l’échelle
étendues
ISOLÉE
Haute performance,
sécurité et
isolement
Web Apps, API Apps ou Mobile Apps 10 100 Illimité Illimité Illimité Illimité
Espace disque 1 Go 1 Go 10 Go 50 Go 250 Go 1 To
Nombre maximal d'instances – – Jusqu’à 3 Jusqu’à 10 Jusqu'à 30* Jusqu’à 100
Auto scale – – – Prise en charge Prise en charge Prise en charge
Points de terminaison privés – – – – Prise en charge Prise en charge
Type de calcul Partagé Partagé Dédié Dédié Dédié Isolé

Cloner
Production
Modifier le
clone
Tester et
valider le
clone
Basculer le Clone en
Production
Slot de déploiement

Une formation
Implémenter Web Apps
Imade DAKIR

Une formation
Plan
Créer une application Web App
Créer un Staging Deployment slot
Configurer les paramètres de déploiement
des applications web
Déployer le code dans Staging Deployment
slot
Échanger Staging Slot

Une formation
Découvrir
Azure Kubernetes Service
(AKS)
Imade DAKIR

Une formation
Azure kubernetes service (AKS)
C’est un service Kubernetes hébergé et géré par Microsoft qui
permet de déployer facilement un cluster Kubernetes vers
Azure
Kubernetes est une solution open-source qui permet de gérer
des environnements multi-containers
Cela inclut l'extensibilité, les déploiements automatisés et la
gestion des ressources pour les applications conteneurisées
Kubernetes permet de se concentrer sur les charges de travail
des applications en faisant abstraction de l'infrastructure
sous-jacente

Une formation
Eléments clés du déploiement
d’un cluster (AKS)
Le cluster master Kubernetes
Il est géré par Microsoft et n'entraîne aucun coût
Il comprend les services kube-apiserver, etcd, kube-scheduler
et kube-controller-manager
Les nœuds Kubernetes
Ils sont gérés par vous et entraînent des coûts
Microsoft recommande un minimum de 3 nœuds pour la
résilience
Le nombre de nœuds peut être modifié, mais pas leur taille

Une formation
Interagir avec votre cluster AKS
Le portail Azure et le CLI
Le la ligne de commande Kubectl
Le tableau de bord Kubernetes (en utilisant
az aks browse)

Une formation
Tableau de bord Kubernetes
Exécuter en local Azure CLI
Installer Kubectl par la commande
az aks install-cli
Obtenir le crendentials
az aks get-credentials
Ouvrir le tableau de bord Kubernetes
az aks browse

Une formation
Déployer un cluster Azure
Kubernetes Service
Imade DAKIR

Une formation
Scale Azure Kubernetes
Service
Imade DAKIR

Une formation
Découvrir Azure
Container Instances (ACI)
Imade DAKIR

Une formation
Déployer les conteneurs avec
ACI
Les Azure Container Instances (ACI) sont l'une des
options les plus rapides pour déployer des
applications de conteneurs au sein de Azure, par
rapport aux autres services de conteneurs Azure
L'ACI soutient le déploiement de conteneurs
provenant des deux dépôts publics, comme un
Docker Hub ou des dépôts privés lorsqu'ils utilisent
Azure Container Registry

Une formation
ACI vs AKS
L'ACI est utile pour les applications simples et isolées
Pour les applications multi-conteneurs, utilisez le
service Azure Kubernetes
Les groupes de conteneurs (pour les conteneurs
Linux uniquement) permettent le déploiement de
plusieurs conteneurs sur un seul hôte

Une formation
Déployer des images sur ACI
L'image pour créer le conteneur est requise en utilisant un
dépôt public ou privé
Un ACI peut être configuré sous Linux ou Windows, mais
notez que Windows ne prend pas en charge les groupes
de conteneurs
L'ACI est accessible au public en utilisant un label DNS
unique <dnsnamelabel>.<region>.azurecontainer.io.
Il est possible de déployer des instances de conteneurs sur
un VNet Azure
Il n'est pas possible de modifier l'adresse IP publique des
instances du conteneur

Une formation
Implémenter Azure
Container Instances
Imade DAKIR

Une formation
Découvrir Azure
Recovery Services Vault
Imade DAKIR

Une formation
Azure Backup
Azure Backup offre :
• Sauvegardes depuis on-promises des fichiers
et dossiers dans Azure Backup Vault
• Sauvegardes depuis on-promises des charge
de travails (OS, Sysvol, et Applications)
• Sauvegardes depuis on-promises des VMs
Windows/Linux dans Azure Backup Vault
• Sauvegarde de Azure VM dans Azure Backup
Vault

Options Azure Backup
Azure Backup / Restore des fichiers & dossiers On-Premises
Source: Fichiers & dossiers
Microsoft Azure
Backup Vault
Site Recovery
Vault
Data Channel
Internet ou ExpressRoute
avec Peering
Microsoft Azure Recovery
Services Agent

Backup OS, Sysvol et Applications
Azure Backup / Restore des charge de travails On-premises (OS, Sysvol, et
Applications)
Source: charge de travails On-
premises
Microsoft Azure
Backup Vault
Azure
Backup
Server
ou DPM
Azure Backup Server SysCtr DPM
Site Recovery
Vault
Data Channel
avec Peering

Backup Azure VM
Azure VM Backup / Restore vers Azure Backup Vault
Source: Azure
Microsoft Azure
Backup Vault
Azure
VM
Site Recovery
Vault
Data Channel
Backbone Azure
Le backup de Azure FileShare et les
bases SQL server/SAP HANA vers Azure

Une formation
Azure Site Recovery
• Conçu pour éviter toute perte de données lors
de la migration
• Un temps d'arrêt quasi nul pour leurs utilisateurs
• Une couverture complète pour toutes les
demandes
• Possibilité de tester l'application dans le cloud
avant la migration

Disaster Recovery ou Migration du Hyper-
V/SCVMM
Source: Hyper-V/SCVMM
Services Agent
Microsoft Azure
Hyper-V
Server
Azure Site
Recovery
Data Channel
avec Peering

Disaster Recovery ou Migration du VMware/
AWS/ physique
Source: VMware, AWS
& Serveurs physiques
Microsoft Azure
Process
Server
Config
Server
Process Server Configuration Server Mobility Service
Azure Site
Recovery
Data Channel
avec Peering

Disaster Recovery ou Migration de Azure vers
Azure
Source: Azure
Services Agent
Microsoft Azure
Même ou differente Region
Azure
VM
Azure Site
Recovery
Data Channel
Backbone Azure

Une formation
Comprendre
le rapport de Backup
Imade DAKIR

Rapport de Backup
Envoyer les logs vers
Storage Account
Event Hub
Log Analytics

Chaque événement fournit des données
détaillées sur un ensemble spécifique
d’artefacts liés à la sauvegarde :
CoreAzureBackup
AddonAzureBackupAlerts
AddonAzureBackupProtectedInstance
AddonAzureBackupJobs
AddonAzureBackupPolicy
AddonAzureBackupStorage
L’utilisation de AzureBackupReport, n’est pas
recommandée car il englobe toutes les
données de diagnostics dans un seul
événement
événements de diagnostic

Pas d’infrastructure L'entreprise dans son
ensemble
Requêtes personnalisées
(KQL)
Intégration ITSM
Monitoring Azure Backup avec Log Analytics

Pas d’infrastructure L'entreprise dans son
ensemble
Rapports personnalisés Contrôle d’accès
Rapport Azure Backup avec Power BI

Une formation
Création de Recovery Services
Vault et sauvegarde des VM
Imade DAKIR

Une formation
Backup
des fichiers et dossiers
Imade DAKIR

Une formation
Récupération des fichiers
Imade DAKIR

Une formation
Fonctionnalité
Soft Delete
Imade DAKIR

Une formation
Découvrir Azure Monitor
Imade DAKIR

Une formation
Azure Monitor
C’est une collection des données sur les
performances et l'utilisation, les journaux d'activité
et de diagnostic, ainsi que les notifications de vos
ressources
Azure vous aide à comprendre le fonctionnement de
vos applications et à identifier de manière proactive
les problèmes qui les affectent et les ressources
dont elles dépendent

Metrics
Logs
Application Container VM Monitoring
Solutions
Insights
Dashboards Views Power BI Workbooks
Visualize
Metrics Explorer Log Analytics
Analyze
Alerts Autoscale
Respond
Event Hubs Ingest &
Export APIs
Logic Apps
Integrate
Azure Monitor
Custom Sources
Applications
Operating Systems
Azure Resources
Azure Subscriptions
Azure Tenant

Metrics
Les métriques sont des valeurs numériques décrivant un aspect
d’un système à un moment précis dans le temps

Les Logs contiennent différents types de données organisées en
enregistrements, avec différents jeux de propriétés pour chaque type
Logs

Une formation
Découvrir
les alertes sur Azure
Imade DAKIR

Une formation
Les alertes sur Azure
Les alertes sont une caractéristique d'Azure Monitor qui
permet d'effectuer une ou plusieurs actions en réponse
à un événement
Afin de configurer les alertes, nous devons créer une
règle d'alerte (comprenant un nom et une description),
qui définit un groupe d'actions à déclencher, sur la base
d'une condition remplie pour une ressource donnée
Les conditions d'alerte ne peuvent être basées que sur
les Metrics ou les Logs

Une formation
Caractéristiques d’alertes
Les groupes d'action sont utilisés dans le cadre des alertes
pour définir ce qui doit se passer lorsqu'une alerte est
déclenchée. Cela peut inclure l'envoi d'un courriel aux
utilisateurs, l'appel d'une fonction d'azure
Les alertes déclenchées sont visibles dans Azure Monitor
La gestion des alertes par l'État nous permet d'utiliser trois
alertes par État : nouveau, reconnu et clôturé
Les états d'alerte sont indépendants de la condition de
surveillance sous-jacente
Les informations historiques sont enregistrées

Une formation
Présenter Log Analytics
Imade DAKIR

Une formation
Log Analytics
Il vous aide à collecter, corréler, rechercher et agir sur les
données de log et de performance générées par les
systèmes d'exploitation et les applications
Il vous donne des informations opérationnelles en temps
réel grâce à une recherche intégrée et à des tableaux de
bord personnalisés pour analyser facilement des millions
d'enregistrements dans toutes vos charges de travail
Pour envoyer des données à Log Analytics, les paramètres
de diagnostic doivent être configurés pour une ressource
donnée

Une formation
Caratéristiques de Log Analytics
Il utilise un langage de requête puissant, basé sur le
langage de requête Data Explorer
Toutes les données de log collectées par Azure Monitor
sont stockées dans un espace de travail de Log Analytics :
Un espace de travail doit être créé pour que les données du journal soient
stockées dans Log Analytics
Par défaut, toutes les requêtes de Log Analytics sont dirigées vers l'espace de
travail correspondant
Les sources de données de l'espace de travail peuvent inclure les ressources
Azure, les comptes de stockage, les journaux d'activité, les VM, etc
Historiquement, Log Analytics était un service autonome,
mais il fait maintenant partie d'Azure Monitor

Une formation
Conclusion
Imade DAKIR

Une formation
1. Identité
2. Gouvernance et conformité
3. Role-Based Access Control (RBAC)
4. L'administration Azure
5. Réseau Virtuel
6. Connectivité intersites
7. Gestion du trafic réseau
8. Stockage Azure
9. Azure Virtual Machine
10. Découvrir les Web Apps et les containers
11. Découvrir le Backup et Recovery
12. Monitoring
Bilan

Prochaine Formation
https://aka.ms/TrainCertPoster/

Alphorm.com Formation Microsoft Azure (AZ-104) : Administration

Contenu connexe

Tendances (20)

Similaire à Alphorm.com Formation Microsoft Azure (AZ-104) : Administration (20)

Plus de Alphorm (20)

Alphorm.com Formation Microsoft Azure (AZ-104) : Administration
