alphorm.com - Formation VMware vSphere 5

Présentation de la formation
VMware vSphere 5.0
VMware vSphere 5.0 alphorm.com™©
Hamid HARABAZAN
Formateur et Consultant indépendant en
Systèmes et Virtualisation
Certifications : MCT, MCITP, VCP, A+,
Server+, Linux+, LPIC-1, CCENT/CCNA,…
Contact : contact@alphorm.com
Site : http://alphorm.com
Blog : http://alphorm.com/blog
Forum : http://alphorm.com/forum

Plan
•A propos du cours
•Les objectifs de ce cours
Qu’est ce que c’est Vmware vSphere?•Qu’est ce que c’est Vmware vSphere?
•Explication de la certification Vmware vSphere
•Ressources et barre d’outils Vmware
•Les options des Labs

À propos de ce cours
• Public concerné
• Connaissances préalables au cours
• Objectifs du cours

Les objectifs du cours
• Déployer et configurer ESXi
• Déployer et configurer les composantes de vCenter Server et vCenter Appliance
• Configurer et gérer les aspects réseau et stockage de ESXi à l’aide de vCenter Server
• Déployer, administrer et déplacer les machines virtuelles• Déployer, administrer et déplacer les machines virtuelles
• Gérer les accès utilisateurs à l’infrastructure VMware
• Surveiller l’utilisation des ressources à l’aide de vCenter Server
• Dimensionner l’architecture à l’aide de vCenter Server
• Appliquer dans ESXi des correctifs à l’aide de vCenter Update Manager
• Optimiser la disponibilité de l’infrastructure et gérer la protection des données à l’aide de
vCenter Server

Qu’est ce que
vSphere ?
Une suite de virtualisation
d’infrastructure :d’infrastructure :
• Fournit la virtualisation, gestion,
l'optimisation
des ressources, la disponibilité d'application et
capacités d’automatisation d’opérations
• Agrège les ressources matérielles physique
et
et
fournit des ressources virtuelles au datacenter

Certifications VMware
VMware Certified Professional sur vSphere 5 (VCP5):
Pour les personnes techniques qui veulent pour démontrer leur expertise sur vSphere et progresser
dans leur carrière
Trois étapes pour devenir VCP5:
1. Assister à un cours de VMware-autorisé
Acquérir de l'expérience avec vSphere
1. Assister à un cours de VMware-autorisé
2. Acquérir de l'expérience avec vSphere
3. Réussir l'examen VCP5
Après la réalisation de VCP5, considérer les certifications de niveau suivant:
• VCAP4 - Datacenter Administration:
• Administrer les technologies vSphere dans un datacenter
• VCAP4 - Conception Datacenter:
• Concevoir des solutions VMware dans des entreprises multisite ou dans des environnements larges
• Concevoir des solutions VMware dans des entreprises multisite ou dans des environnements larges
Pour plus d’informations : http://www.vmware.com/certification

Resources VMware en ligne
Les communautés VMware: http://communities.vmware.com
• Commencer une discussion, et les communautés d'accès et de groupes d'utilisateurs.
Le support VMware : http://www.vmware.com/support
• Accès à la base de connaissances, documentation, documents techniques, et guides de• Accès à la base de connaissances, documentation, documents techniques, et guides de
compatibilité.
Education VMware : http://www.vmware.com/education
• L'accès au catalogue de cours et horaire des cours dans le monde entier.
• Accéder à l'information sur les cours avancés de continuer sur votre parcours de
formation de la virtualisation.
• La base de connaissance : http://kb.vmware.com/
• La documentation des produits : http://www.vmware.com/support/pubs
Pour un accès facile aux ressources en ligne, installer la barre d’outil Vmware :
http://vmwaresupport.toolbar.fm/

Les options des Labs
• Lab entièrement physique :
Deux serveurs physiques pour ESXi
Un SAN iSCSI
Un NAS
• Lab entièrement virtuel => c’est ce que j’utilise :
Un PC supportant VT et EPT (Core i7 c’est bon)
Vmware Workstation
SAN virtuel avec HP Lefthand
NAS virtuel avec haneWIN NFS Server
NAS virtuel avec haneWIN NFS Server

Plan
•A propos du cours
•Les objectifs de ce cours
Qu’est ce que c’est Vmware vSphere?•Qu’est ce que c’est Vmware vSphere?
•Explication de la certification Vmware vSphere
•Ressources et barre d’outils Vmware
FIN

Introduction à la virtualisation et
licences Vmware vSphere
Hamid HARABAZAN

Plan
• Qu’est ce que c’est virtualisation?
• Expliquer les deux types de la virtualisation
• La différence entre une infrastructure physique et une• La différence entre une infrastructure physique et une
infrastructure virtuelle?
• Qu’est ce que c’est une machine virtuelle?
• Citer les fichiers qui compose une VM
• Les fonctionnalités de vSphere 5.0
• Expliquer les licences sous VMware

Qu’est ce que la Virtualisation?
La virtualisation est une technologie
qui transforme du matériel en
logiciel.logiciel.
La virtualisation permet d'exécuter
plusieurs systèmes d'exploitation
comme des machines virtuelles sur
un seul ordinateur.
Chaque copie d'un système
Chaque copie d'un système
d'exploitation est installée dans une
machine virtuelle.

Comment la virtualisation fonctionne?
La couche virtualisation est installée. Elle utilisé un hyperviseur avec une architecture type
1ou en type 2

L’architecture type 2
Un système de virtualisation basée sur l’architecture hosted nécessite un système
d'exploitation (tels que Windows ou Linux) pour être installé sur l'ordinateur.

L’architecture type 1
Un hyperviseur baremetal ne nécessite pas un système exploitation. L'hyperviseur est le
système d'exploitation.

Infrastructure physique

Infrastructure virtuelle

Qu’est ce qu’une machine virtuelle?
Du point de vue de l'utilisateur, une machine virtuelle
est une plate-forme logiciel qui, comme un ordinateur
physique, exécute un système d'exploitation et des
applications.applications.
Du point de vue l'hyperviseur, une machine virtuelle est
un ensemble de fichiers. Les fichiers principaux sont:
Fichier de configuration
Fichier de disque virtuel
Fichier de paramètres NVRAM
Fichier de log

Qu’est ce que
vSphere ?
Une suite de virtualisation d’infrastructure
::
Fournit la virtualisation, gestion,
l'optimisation
des ressources, la disponibilité d'application et
capacités d’automatisation d’opérations
Agrège les ressources matérielles physique et

Composants de vSphere
• ESXi
• vCenter
vShield Zones
Data Recovery
Hot Add
• vSphere Client
• vMotion
• svMotion
• Distributed Resource Scheduler (DRS)
• Storage DRS
Hot Add
Distributed Switch
VMFS
Thin Provisioning
Update Manager
Storage I/O Control (SIOC)
• Storage DRS
• DPM
• VMHA
• Fault Tolerance (FT)
Storage I/O Control (SIOC)
Network I/O Control (NIOC)
Host Profiles

Licences vSphere
vSphere breaks down into these options:
• vSphere Hypervisor FREE
• vSphere Essentials Kit et Essentials Plus Kit
vSphere Acceleration Kits Std, Ent, Ent+• vSphere Acceleration Kits Std, Ent, Ent+
• vSphere - per CPU socket & vRAM entitlement
• Standard
• Enterprise
• Enterprise Plus
• Note: il n’ya plus d’édition Advanced
• PLUS vCenter
• Foundations (jusqu’à 3 ESXi)
• Standard
See: http://www.vmware.com/products/vsphere/pricing.html

Plan
• Qu’est ce que c’est virtualisation?
• Expliquer les deux types de la virtualisation
• La différence entre une infrastructure physique et une• La différence entre une infrastructure physique et une
infrastructure virtuelle?
• Qu’est ce que c’est une machine virtuelle?
• Citer les fichiers qui compose une VM
• Expliquer les licences sous VMware
FIN

VMware vSphere 5.0
l'ESXi:
Installation et configuration
de ESXi
VMware vSphere 5.0
de ESXi
Hamid HARABAZAN

l'ESXil'ESXi
Installation et configuration de
ESXi
Hamid HARABAZAN

Plan
•Qu’est ce que c’est ESXi?
•Que s’est il arrivé à ESX?
Prérequis d’installation de ESXi•Prérequis d’installation de ESXi
•Les deux versions de ESXi
•Installation et configuration

Qu’est ce que c’est ESXi?
ESXi:
Est un hyperviseur type 1, efficace, fiable.
Virtualise la CPU, la mémoire, le stockage et le réseau de plusieurs machines virtuelles

Que s’est il arrivé à ESX?
Le serveur ESX est devenu obsolète et supprimé à partir d ela
version vSphere 5.0 :
la console de service basée sur Redhat Linux nécessite beaucoup
de mises à jours plus fréquentes et a une grande surface
d’attque.d’attque.
Maintenir deux plateforme n’a pas de sens
Prends beaucoup de temps pour démarrer
Consomme beaucoup de ressources
ESXi type-1 hypervisor
Plus léger
Moins de mises à jour
Plus sécurisé
A toujours une ligne de commande locale
S’installe et se charge rapidement
Supporte les mêmes fonctionnalités que ESXu
Peut être installé sur les disques durs, LUNs SAN, périphériques USB,
carte SD ou chargé directement dans la mémoire

Prérequis d’installation de ESXi
• Processor – 64-bit x86 CPU avec Intel VT ou AMD-V activée
• Mémoire – 2GB RAM minimum
• Une ou plusieurs carte réseau (Gigabit or 10Gb)
• Stockage disque :• Stockage disque :
• A SCSI adapter, Fibre Channel adapter, converged network adapter,
iSCSI adapter, ou internal RAID controller
• A SCSI disk, Fibre Channel LUN, iSCSI disk, or RAID LUN with
unpartitioned space: SATA, SCSI, SAS
Vérifier la compatibilité sur : www.vmware.com/go/hcl
La VMware Fault Tolerance (FT) a des exigences plus
spécifiques

ESXi Installable, ESXi Embarqué
ESXi:
ESXi Installable - Disponible sous forme de CD ou DVD installable
ESXi embarqué - l'image ESXi préinstallée en tant que firmware ou gravé
sur une clé USB externe par le fournisseur de matériel (Dell, HP, IBM,…)sur une clé USB externe par le fournisseur de matériel (Dell, HP, IBM,…)

Architecture de ESXi

configuration
Dans cette démonstration on va :
• Installer ESXi• Installer ESXi
• Faire la configuration initiale
• Comprendre les options de la console
directe (Jaune)
Pour Télécharger une version
d’essai de 60 jours :
www.vmware.com/tryvmware

Plan
•Qu’est ce que c’est ESXi?
•Que s’est il arrivé à ESX?
Prérequis d’installation de ESXi•Prérequis d’installation de ESXi
•Les deux versions de ESXi
•Installation et configuration
FIN

l'ESXil'ESXi
Configuration de ESXi via
vSphere Client
Hamid HARABAZAN

Plan
•Qu’est ce que c’est vSphere Client?
•Installation du vSphere Client
Configuration du ESXi via le vSphere Client•Configuration du ESXi via le vSphere Client

Démonstration : Installation et utilisation de vSphere Client
Dans cette démonstration on va :
• Installer vSphere Client
• Se connecter au ESXi
• Faire la vérification matérielle initiale• Faire la vérification matérielle initiale
• Faire la configuration initiale
• Utiliser l’interface graphique du vSphere Client

Plan
•Qu’est ce que c’est vSphere Client?
•Installation du vSphere Client
Configuration du ESXi via le vSphere Client•Configuration du ESXi via le vSphere Client
FIN

l'ESXil'ESXi
Echanger des données
avec l'ESXi
Hamid HARABAZAN

Plan
• Echanger des données avec un Windows
vSphere Client => Parcourir une banque de données
WinSCp
PowerCLI
• Echanger des données avec un Linux
Scp
Putty et scp
• Echanger des données entres les ESXis

PowerCLI
• http://kb.vmware.com/selfservice/microsites/search.do?language=en_U
S&cmd=displayKC&externalId=2001041
• New-PSDrive -Provider VIMDatastore -Name ds –Root
vmstore:Datacenter1Datastore1vmstore:Datacenter1Datastore1
• Copy-DatastoreItem .vcsa.vmx.backup C:
• Copy-datastoreItem C:UsersModelDesktopvcsa.vmx.ver2
vcsa.vmx.ver2

Ce qu’on a couvert :
• Echanger des données avec un Windows
vSphere Client => Parcourir une banque de données
WinSCp
PowerCLI
• Echanger des données avec un Linux
Scp
Putty et scp
• Echanger des données entres les ESXis
FIN

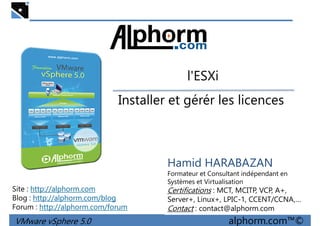

l'ESXil'ESXi
Installer et gérér les licences
Hamid HARABAZAN

Plan
•Installer la licences du vCenter
•Installer les licences des ESXi•Installer les licences des ESXi
•Gérer les licences

•Installer la licences du vCenter
•Installer les licences des ESXi•Installer les licences des ESXi
•Gérer les licences
FIN

l'ESXil'ESXi
Installer l'ESXi sur VMware
Workstation
Hamid HARABAZAN

Plan
•Créer une VM sur WS
•Au moins de 2CPUs•Au moins de 2CPUs
•Activer la virtualisation de la
virtualisation
•Installer l’ESXi

• Article : http://communities.vmware.com/docs/DOC-8970

•Créer une VM sur WS
•Au moins de 2CPUs•Au moins de 2CPUs
•Activer la virtualisation de la
virtualisation
FIN

Introduction aux Machines
Virtuelles
Hamid HARABAZAN

Plan
• Qu’est ce qu’une machine virtuelle?
• Options de création d’une Virtual Machine
• Démonstrations :• Démonstrations :
Créer une VM
Utiliser la console
Utiliser le VA Marketplace

Qu’est ce qu’une machine virtuelle?
Du point de vue de l'utilisateur, une machine virtuelle est
une plate-forme logiciel qui, comme un ordinateur
physique, exécute un système d'exploitation et des
applications.applications.
Du point de vue l'hyperviseur, une machine virtuelle est un
ensemble de fichiers. Les fichiers principaux sont:
Fichier de configuration
Fichier de disque virtuel
Fichier de paramètres NVRAM
Fichier de log

Options de création d’une Virtual Machine
Méthodes pour créer une Machine Virtuelle:
Utiliser l’Assistant création d’une nouvelle VM
Importer une appliance virtuelle
Déployer une Machine Virtuelle à partir d’un template
Cloner une Machine Virtuelle
Utiliser VMware Converter
Utiliser Guided Consolidation
Utiliser Guided Consolidation

Démonstration
• Création d’une machine via l’assistant
• Utilisation de la console
• Installation du OS invité :• Installation du OS invité :
• Windows 2008 R2
• Redhat 5
• Installation des VMware Tools (pilotes des périphériques virtuels +
fonctionnalités)
• Windows 2008 R2
• Windows 2008 R2
• Redhat 5
• Virtual Appliance et VA Marketplace
Ctrl+Alt+Suppr = Ctrl+Alt+lns dans la console
Ctrl+Alt = relacher la souris de la console

• Qu’est ce qu’une machine virtuelle?
• Options de création d’une Virtual Machine
• Démonstrations :• Démonstrations :
Créer une VM
Utiliser la console
Utiliser le VA Marketplace
FIN

Installing the VMware Tools in Linux
• USE SUPPORTED LINUX GUEST OS
• Use the RPM or TAR installer
• RPM is preferred
• For TAR file, run vmware-install.pl
• Run vmware-config-tools.pl located in /usr/bin
• Tools are installed in /usr/lib/vmware-tools
• Configuration files are in /etc/vmware-tools
• Executables are in /usr/bin
• Executables are in /usr/bin
• To start the VMware Tools Toolbox, run vmware-toolbox

VMware vCenter ServerVMware vCenter Server
Installation du vCenter Server
Hamid HARABAZAN

Plan
• Qu’est ce que c’est vCenter Server?
• Vérification avant l’installation de vCenter Server
• Démonstration
• Installez vCenter Server
• Se connecter au vCenter via le vSphere Client
• Visite générale de l’interface vSphere Client

Qu’est ce que c’est vCenter Server?
Jusqu'à 1000 hôtes par instance
de vCenter Server
Jusqu'à 10.000 machines
virtuelles allumées par instance
de vCenter Server
vCenter is a requirement for
enterprise features like:
• VMware vMotion
• VMware High Availability
(HA)
(HA)
• VMware Distributed Resource
Scheduler (DRS)
• VMware Update Manager
(UM)
• And more…

Vérification avant l’installation de vCenter Server
Avant de commencer l'installation de vCenter Server, assurez-vous que les conditions
suivantes sont remplies:
S'assurer que les requis matériels et logiciels de vCenter Server sont remplis
S'assurer que le OS vCenter Server appartient à un domaine plutôt que d'un groupe de travail
Créer une base de données vCenter Server, sauf si vous utilisez la base de données par défaut.
Obtenir et affecter une adresse IP statique et un nom d’hôte au OS vCenter Server

Démonstration
• Installation du vCenter
• Se connecter au vCenter avec le vSphere Client
• Ajouter les ESXi au vCenter

• Qu’est ce que c’est vCenter Server?
• Vérification avant l’installation de vCenter Server
• Démonstration :
• Installez vCenter Server
• Se connecter au vCenter via le vSphere Client
FIN

VMware vCenter ServerVMware vCenter Server
Utilisation de vCenter Server
Hamid HARABAZAN

Plan
•Rappel sur vCenter Server
•Organisation des objets via des dossiers•Organisation des objets via des dossiers

Qu’est ce que c’est vCenter Server?

Démonstration
•Organisation des objets via des dossiers

•Rappel sur vCenter Server
•Organisation des objets via des dossiers•Organisation des objets via des dossiers
FIN

VMware vSphere 5.0
VMware vCenter Server :
vCSA (vCenter Server
Appliance)
VMware vSphere 5.0
Appliance)
Hamid HARABAZAN

Plan
•Qu’est ce que c’est vCenter Server
Appliance?
•Démonstration :•Démonstration :
Déploiement
Configuration
Exploitation
Exploitation

Qu’est ce que c’est vCenter Server Appliance?
• C’est une nouvelle option pour déployer vCenter dans vSphere 5
• C’est une VM basée sur Linux et optimisée pour vCenter
• Aucune connaissance Linux n’est requise
• Pas d’installation à faire, juste un import
• La manière la plus rapide pour déployer vCenter
• Il supporte toutes les fonctionnalités de vCenter classiques (sauf Linked
Mode, une base SQL embarquée et VSA)

Démonstration
• On a besoin d’un ESXi
• Télécharger le fichier ISO depuis Vmware.com et décomprsser-le
• Importer le fichier OVF
• Démarrer la VM
• Faire la configuration réseau sur la console (vmware/root)
• Compléter la configuration via la console Web
• Ouvir une session via vSphere Client et envoy your life ☺

•Qu’est ce que c’est vCenter Server
Appliance?
•Démonstration :•Démonstration :
Déploiement
Configuration
Exploitation
Exploitation
FIN

vCenter ServervCenter Server
Installation et utilisation du
vSphere Web Client
Hamid HARABAZAN

Plan
•Rappel : Les différentes manières de gérer les ESXi
•Qu’est ce que c’est vSphere 5 Web Client?
Démonstration :•Démonstration :
Installer la partie serveur du Web Client
Lancer la console d’administration
Enregistrer les serveurs vCenter
Se connecter au bon vCenter
Utiliser le Web Client
•Sur le vCSA

Rappel : Les différentes manières de gérer les ESXi

Qu’est ce que c’est vSphere 5 Web Client?
• C’est une version web de vSphere Client
• Créée avec Adobe Flex
• C’est l’avenir de l’administration de vSphere• C’est l’avenir de l’administration de vSphere
• Exige : Microsoft Internet Explorer 7 ou 8, Mozilla Firefox 3.5
et3.6
• Exige : Adobe Flash Player version 10.1.0 ou plus intallée sur
le navigateur.
• aussi nécessite Adobe Flash installé sur le serveur Web
• aussi nécessite Adobe Flash installé sur le serveur Web
Client.
• Il ne supporte pas encore les plugins

Démonstration
• Insérer le DVD du vCenter Server sur une machine
supportée
• Installer la partie serveur du Web Client
• Lancer la console d’administration
• Installer flash player sur le serveur
• Enregistrer les serveurs vCenter
• Sur les clients lancer le Web Client
• Sur les clients lancer le Web Client
• Installer le flash Player
• Se connecter au bon vCenter
• Utiliser le Web Client

Sur le vCSA
La partie serveur du Web Client est déjà installée
• Démonstration :
Enregistrer les serveurs vCenterEnregistrer les serveurs vCenter

•Rappel : Les différentes manières de gérer les ESXi
•Qu’est ce que c’est vSphere 5 Web Client?
Démonstration :•Démonstration :
Installer la partie serveur du Web Client
Lancer la console d’administration
Enregistrer les serveurs vCenter
•Sur le vCSA FIN

Les Réseaux VirtuelsLes Réseaux Virtuels
Définir et créer un switch virtuel
standard (vSS)
Hamid HARABAZAN

Plan
• Les commutateurs virtuels sous vSphere
• Présenter les différentes parties du réseau virtuel
• Expliquer le besoin du réseau virtuel• Expliquer le besoin du réseau virtuel
• Décrire les types de connexion du commutateur virtuel
• Décrire les composantes d’un commutateur vNetwork
standard
• Création d’un commutateur vNetwork standard
• Création d’un commutateur vNetwork standard

Qu’est ce qu’un commutateur virtuel?

• Les commutateurs virtuels sous vSphere
• Présenter les différentes parties du réseau virtuel
Expliquer le besoin du réseau virtuel• Expliquer le besoin du réseau virtuel
• Décrire les types de connexion du commutateur
virtuel
• Décrire les composantes d’un commutateur
vNetwork standard
vNetwork standard
• Création d’un commutateur
vNetwork standard
FIN

Le stockageLe stockage
Comprendre les technologies du
stockage
Hamid HARABAZAN

Plan
• Lister toutes les technologies de stockage
• iSCSI
Naissance de iSCSI
Technologie
Terminologie
• FC
Naissance de iSCSI
Technologie
Terminologie
• NAS
• Banque de données
• Tableau de comparaison des fonctionnalités

Tableau de comparaison des fonctionnalités
Protocole
de
stockage
Support
“boot
from
SAN”
Support
“VMware
vSphere®
vMotion®
”
Support
“vSphere
High
Availabilit
y”
Support
“vSphere
DRS”
Support
“Raw
Device
Mapping”
” y”
Fibre
Channel • • • • •
FCoE
• • • • •
iSCSI
• • • • •
NAS/NFS
• • •
NAS/NFS
• • •
DAS (for virtual
machine swap
files) •

• Lister toutes les technologies de stockage
• iSCSI
Naissance de iSCSI
Technologie
Terminologie
• FC
Naissance de iSCSI
Technologie
Terminologie
• NAS
• Banque de données
• Tableau de comparaison des fonctionnalités FIN

Déployer et configurer HP
Lefthand VSA P4000
Hamid HARABAZAN

Plan
•Les versions
•Comment télécharger la version d’évaluation
Installation sur VMware Workstation•Installation sur VMware Workstation
•Configuration de base sur la console directe
•Installation de la console de gestion
•Configuration de base sur la console

•Les versions
•Comment télécharger la version d’évaluation
•Installation sur VMware Workstation
•Configuration de base sur la console directe
•Installation de la console de gestion
FIN

Configurer le stockage iSCSI
entre les ESXi et le HP P4000
Hamid HARABAZAN

Plan
•Ajouter les ESXi sur le SAN iSCSI
•Créer les LUNs
Affecter les LUNs aux ESXi•Affecter les LUNs aux ESXi
•Connecter les ESXi au SAN
•Détecter les LUNs
•Créer les banques de données
•Créer des VMs exemples

•Ajouter les ESXi sur le SAN iSCSI
•Créer les LUNs
Affecter les LUNs aux ESXi•Affecter les LUNs aux ESXi
•Connecter les ESXi au SAN
•Détecter les LUNs
•Créer des VMs exemples
FIN

Déployer OpenFiler
en tant que SAN iSCSI
Hamid HARABAZAN

Plan
• Introduire OpenFiler
• Télécharger et déployer sur VMware Workstation
• Visiter la console d'administration
• Faire les configurations de base• Faire les configurations de base
• Ajouter un disque de données
• Créer une partition primaire
• Créer un groupe de volumes
• Créer 3 volumes pour le iSCSI
• Activer le service iSCSI Target
• Ajouter les LUNs
• Ajouter l'accès réseau autorisé
• Monter les LUNs sur les ESXi

• Introduire OpenFiler
• Télécharger et déployer sur VMware Workstation
• Visiter la console d'administration
• Faire les configurations de base• Faire les configurations de base
• Ajouter un disque de données
• Créer une partition primaire
• Créer un groupe de volumes
• Créer 3 volumes pour le iSCSI
• Ajouter les LUNs
• Ajouter l'accès réseau autorisé
• Monter les LUNs sur les ESXi
FIN

Déployer OpenFiler en tant que
NAS (accès NFS)
Hamid HARABAZAN

Plan
•Activer le service NFS
•Créer un volume avec XFS ou ext3
•Créer un sous-dossier et partager-le•Créer un sous-dossier et partager-le
•Contrôler les accès avec les @IP des ESXi
•Configurer une banque de données NFS sur les
ESXi

•Activer le service NFS
•Créer un volume avec XFS ou ext3
•Créer un sous-dossier et partager-le•Créer un sous-dossier et partager-le
•Contrôler les accès avec les @IP des ESXi
•Configurer une banque de données NFS sur les
ESXi
FIN

Opérations sur
les banques de données
Hamid HARABAZAN

Plan
• Organiser les banques de données
• Opérations sur les banques de données
Parcourir
RenommerRenommer
Démonter/Monter
Supprimer
Etendre
• avec un nouveau LUN
• sur le même LUN
• Propriétés
• La sur-allocation

• Organiser les banques de données
• Opérations sur les banques de données
Parcourir
RenommerRenommer
Démonter/Monter
Supprimer
Etendre
• avec un nouveau LUN
• Propriétés
• La sur-allocation
FIN

Le controle des IOs du stockage
(SIOC)
Hamid HARABAZAN

Plan
•Qu'est ce que c'est le contrôle des I/Os
du stockage (SIOC)
•Les prérequis•Les prérequis
•Implémentation

Qu'est ce que c'est le contrôle des I/Os du stockage (SIOC)

Les prérequis
• Les banques de données doivent être géré par le même vCenter
• Des banques de donénes FC, iSCSI, et NFS sont supportées (mais pas les
RDMs)
• Le support est une nouveauté du vSphere 5• Le support est une nouveauté du vSphere 5
• Une banques de données avec plusieurs étendues n'est pas supportée
• Utiliser un vSphere 4.1+

Implémentation
•Activer la SIOC sur chaque banque de données
concernée
•Aller sur chaque VM et régler ses priorités d’accès à•Aller sur chaque VM et régler ses priorités d’accès à
cette banque de données

•Qu'est ce que c'est le contrôle des I/Os du
stockage (SIOC)
•Les prérequis•Les prérequis
•Implémentation
FIN

Gestion avancée des VMsGestion avancée des VMs
vMotion
Hamid HARABAZAN

Plan
•Définition du vMotion
•Prérequis du vMotion
•Implémentation du vMotion
•Explication approfondie du vMotion

Définition du vMotion

Prérequis du vMotion
• vSphere Essentials Plus, Standard, Enterprise, ou Enterprise Plus
• La VM doit être sur une banque de données visible par les deux ESXi
(technologies supportées : iSCSI, FC, or NFS )
• La VM ne doit pas avoir un fichier ISO connecté sur son lecteur DVD• La VM ne doit pas avoir un fichier ISO connecté sur son lecteur DVD
• Sur chaque ESXi on doit avoir un groupe de port VMkernel avec
vMotion activité.
• Le même nom du réseau sur les deux ESXis (le problème ne se
manifeste pas avec les switches distribués)
• Les deux ESXi doivent être compatibles

Explication approfondie du vMotion

•Définition du vMotion
•Prérequis du vMotion
•Implémentation du vMotion
•Explication approfondie du vMotion
FIN

svMotion
Hamid HARABAZAN

Plan
•Définition du svMotion
•Prérequis du svMotion
•Implémentation du svMotion
•Changement du type du stockage d’une
VM

Définition du svMotion

Prérequis du svMotion
• vSphere Enterprise ou Enterprise Plus
• Les deux banques de données doivent être visibles par le même ESXi
Astuce : On peut changer le type du stockage d’une VM.

•Définition du svMotion
•Prérequis du svMotion
•Implémentation du svMotion
•Changement du type du stockage d’une VM
FIN

Hot Add et Hot Plug
Hamid HARABAZAN

Plan
•Définition du Hot Add et Hot Plug
•Prérequis du Hot Add et Hot Plug
•Implémentation du Hot Add et Hot
Plug

Définition du Hot Add et Hot Plug

Prérequis du Hot Add et Hot Plug
• Le OS doit les supporter
Windows Standard : Hot Add et pas Hot Plug
Windows Entreprise : Hot Add et Hot Plug
Linux CentOS 6.2 (noyau 2.6) : Hot Add et Hot Plug
• Un KB VMware pour Linux :
http://kb.vmware.com/selfservice/microsites/search.do?language=en_US
&cmd=displayKC&externalId=1012764
• Les options doivent être configurées au niveau des propriétés de la VM

•Définition du Hot Add et Hot Plug
•Prérequis du Hot Add et Hot Plug
•Implémentation du Hot Add et Hot Plug
FIN

Le clonage
Hamid HARABAZAN

Plan
•Les options de création d’une VM
•Définition du clonage
•Prérequis du clonage
•Implémentation du clonage

Les options de création d’une VM

Définition du clonage

Prérequis du clonage
• La dernière version du VMware Tools installée sur le OS invité de la VM
source
• Le OS doit être installé sur un disque plugué dans le connecteur SCSI
0:0 du contrôleur SCSI virtuel.0:0 du contrôleur SCSI virtuel.
• Configuration requise de Windows en terme de sysprep sur le vCenter
et sur le OS invité.

•Définition du clonage
•Prérequis du clonage
•Implémentation du clonage
FIN

Les modèles (ou templates)
Hamid HARABAZAN

Plan
•Définition d’un modèle
•Prérequis de création d’une VM à partir
d’un modèle
•Implémentation des modèles

Définition d’un modèle

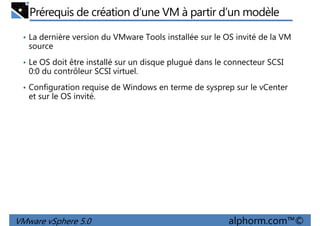

Prérequis de création d’une VM à partir d’un modèle
• La dernière version du VMware Tools installée sur le OS invité de la VM
source
• Le OS doit être installé sur un disque plugué dans le connecteur SCSI
0:0 du contrôleur SCSI virtuel.0:0 du contrôleur SCSI virtuel.
• Configuration requise de Windows en terme de sysprep sur le vCenter
et sur le OS invité.

•Définition d’un modèle
•Prérequis de création d’une VM à partir d’un
modèle
•Implémentation des modèles
FIN

Les snapshots
Hamid HARABAZAN

Plan
•Définition et utilisation du snapshot
•Implémentation des snapshots
•Les snapshots et les disques durs
indépendants

Définition et utilisation du snapshot

Les snapshots et les disques durs indépendants

•Définition et utilisation du snapshot
•Implémentation des snapshots
•Les snapshots et les disques durs
indépendants
FIN

Décortiquer les paramètres
d'une VM
Hamid HARABAZAN

FIN

Les vDS (ou Les Switchs DistribuésLes vDS (ou Les Switchs Distribués
Virtuels)
Définition et création
Hamid HARABAZAN

Plan
•Rappel sur le vSS
•Définition des vDS•Définition des vDS
•Comparaison avec le vSS
•Création

Rappel sur le vSS

•Rappel sur le vSS
•Définition des vDS•Définition des vDS
•Comparaison avec le vSS
•Création
FIN

Virtuels) :
Migration du vSS vers le vDS
Hamid HARABAZAN

Situation actuelle

Virtuels) :
Décortiquer les propriétés
du vDS
Hamid HARABAZAN

Virtuels) :
Le contrôle de la bande passante
réseau (NIOC)
Hamid HARABAZAN

Le DRS (Distributed ResourcesLe DRS (Distributed Resources
Scheduler)
Définition et implémentation du DRS
Hamid HARABAZAN

Plan
•Qu’est ce que c’est un cluster?
•Définition du DRS•Définition du DRS
•Implémentation du DRS
•Exploration des options du DRS
•Tester le DRS
•Tester le DRS

Définition du DRS

•Qu’est ce que c’est un cluster?
•Définition du DRS•Définition du DRS
•Implémentation du DRS
•Exploration des options du DRS
•Tester le DRS
•Tester le DRS
FIN

Scheduler)
Les règles DRS
Hamid HARABAZAN

Plan
•Créer des groupes de VMs et d’ESXi
•Créer une règle de séparation de VMs
•Créer une règle de rassemblement de VMs
•Créer une règle de liaison de VMs aux ESXi

•Créer des groupes de VMs et d’ESXi
•Créer une règle de séparation de VMs
•Créer une règle de rassemblement de VMs
•Créer une règle de liaison de VMs aux ESXi
FIN

Scheduler)
DPM (Distributed Power
Management)
Hamid HARABAZAN

Plan
•Définition du DPM
•Prérequis du DPM
•Comment l’implémenter

Définition du DPM

•Définition du DPM
•Prérequis du DPM
•Comment l’implémenter
FIN

La HA (High Availability)La HA (High Availability)
Définition et implémentation de la
HA
Hamid HARABAZAN

Plan
•Définition de la HA
•Prérequis de la HA
•Exploration des options de la HA
•Implémentation de la HA

Définition de la HA

•Définition de la HA
•Prérequis de la HA
•Exploration des options de la HA
•Implémentation de la HA
FIN

Tester 1: Défaillance d'un hôte
Hamid HARABAZAN

Test 2 : Isolation d'un hôte
Hamid HARABAZAN

FIN

Le SDRS (Storage DistributedLe SDRS (Storage Distributed
Resources Scheduler)
Définition et création
Hamid HARABAZAN

Plan
•Présentation du SDRS
•Création d’un cluster SDRS•Création d’un cluster SDRS
•Explorer les propriétés du cluster DRS
•Tester le SDRS
•Tester le mode maintenance

•Présentation du SDRS
•Création d’un cluster SDRS•Création d’un cluster SDRS
•Explorer les propriétés du cluster DRS
•Tester le SDRS
FIN

Planification SDRS
Hamid HARABAZAN

Règles d'anti-affinité
Hamid HARABAZAN

Plan
•Présentation des règles d'anti-affinité
•Règles d'anti-affinité des disques VMDK•Règles d'anti-affinité des disques VMDK
•Règles d'anti-affinité des VMs

•Présentation des règles d'anti-affinité
•Règles d'anti-affinité des disques VMDK•Règles d'anti-affinité des disques VMDK
•Règles d'anti-affinité des VMs
FIN

Les alarmesLes alarmes
Présentation des alarmes
Hamid HARABAZAN

Plan
•Présenter la notion d’alarme
•La différence entre alarmes déclenchées
et les définitions
et les définitions
•Le héritage des alarmes
•Explorer quelques alarmes prédéfinies

•Présenter la notion d’alarme
et les définitions
et les définitions
•Le héritage des alarmes
FIN

Création d'alarmes pour surveiller
une condition ou un état
Hamid HARABAZAN

Plan
•Présentation des deux types d’alarmes
•Explorer les déclencheurs
•Explorer les rapports
•Explorer les actions
•Créer une action d’envoi d’email

•Présentation des deux types d’alarmes
•Explorer les déclencheurs•Explorer les déclencheurs
•Explorer les rapports
•Explorer les actions
FIN

Création d'alarmes pour surveiller un
événement
Hamid HARABAZAN

Plan
•Présentation d'alarmes pour surveiller
un événement
Créer une action d’envoi d’email•Créer une action d’envoi d’email

•Présentation d'alarmes pour surveiller
un événement
Créer une action d’envoi d’email•Créer une action d’envoi d’email
FIN

Les administrateurs et leursLes administrateurs et leurs
autorisations
Administrateurs, rôles et
autorisations
Hamid HARABAZAN

Plan
•Définitions : rôle, autorisation et
administrateur
Les types d’administrateurs•Les types d’administrateurs
•Exemples : création de rôles,
d’administrateurs et d’autorisations

•Définitions : rôle, autorisation et
administrateur
Les types d’administrateurs•Les types d’administrateurs
•Exemples : création de rôles,
d’administrateurs et d’autorisations
FIN

Les administrateurs et leursLes administrateurs et leurs
autorisations
L'héritage et les autorisations
Hamid HARABAZAN

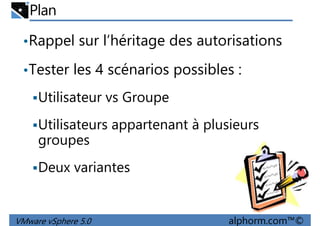

Plan
•Rappel sur l’héritage des autorisations
•Tester les 4 scénarios possibles :•Tester les 4 scénarios possibles :
Utilisateur vs Groupe
Utilisateurs appartenant à plusieurs
groupes
Deux variantes

scenario 1
Alice - Administrateur
héritage
écrasement
Alice – Pas d’accès

Scenario 2
Quand un utilisateur est membre de plusieurs groupes ayant des
autorisations sur le même objet:
L’union des privilèges assignées aux groupes pour cet objet est assignée à
cet utilisateur.
Groupe 2 – Prendre_Snapshot
Groupe 1 - Demarrer_VM
Groupe 1 :
Alice
Groupe 2 :
Alice
Alice
Martin
Alice
Carla

scenario 3
Quand un utilisateur est membre de plusieurs groupes ayant des
autorisations sur différents objets :
Chaque objet pour lequel le groupe a une autorisation, la même autorisation
est appliquée comme si elle était directement affectée à l’utilisateur.
Groupe 2 – Lecture seule
Groupe 1 - Administrator
Groupe 1 :
Alice
Martin
Groupe 2 :
Alice
Carla
Martin Carla

scenario 4
Les autorisations définies explicitement pour un utilisateur sur un objet
sont prioritaires sur les autorisations du groupe sur le même objet.
Groupe 2 – Prendre_Snapshot
Groupe 1 :
Alice
Martin
Groupe 2 :
Alice
Carla
Alice – Lecture seule
Martin Carla

•Rappel sur l’héritage des autorisations
•Tester les 4 scénarios possibles :•Tester les 4 scénarios possibles :
Utilisateur vs Groupe
Utilisateurs appartenant à plusieurs
groupes
FIN
Deux variantes

alphorm.com - Formation VMware vSphere 5

Contenu connexe

Tendances (20)

En vedette (20)

Similaire à alphorm.com - Formation VMware vSphere 5 (20)

Plus de Alphorm (20)

alphorm.com - Formation VMware vSphere 5
