Big Data Viz (and much more!) with
Apache Zeppelin
1
1Bruno Bonnin @_bruno_b_

About me
Bruno Bonnin @_bruno_b_ - 17 juin
Architecte logiciel / Développeur @MyScript
#Java #JavaScript #Python
#Elastisearch #MongoDB # NoSQL
#Hadoop #Spark #Storm #BigData
#HTML5 #AngularJS #VueJS #NodeJS

Apache Zeppelin: mais qu’est-ce donc ?
Exploration des données...
“The one interface for all your big data needs”
… avec visualisation graphique
Création de documents interactifs…
… facilitant le partage
Et tout ça, dans un navigateur !

Apache Zeppelin: multi-langages, multi-backends
Votre interpréteur
Interpréteurs
externes

Apache Zeppelin: visualisation graphique

Apache Zeppelin: d’où ça vient ?
● Origine: NFLabs (http://www.nflabs.com/)
○ Plusieurs essais de faire un env. pour l'analyse de
données depuis 2012
○ Au départ, produit commercial
○ Puis, décision de le proposer à la communauté Apache
● Projet "incubator" à partir de décembre 2014
Zeppelin est Top Level Project depuis le 25 mai 2016 !

Démo
(http://localhost:8000/#/)

Apache Zeppelin: User Interface
Paragraphe
Texte à interpréter (SQL, Spark,
sh, html, …)
Interpréteur utilisé (sql, spark, sh, md, jdbc, …)
Résultat
Toolbar du paragraphe (start, …)
Choix de l’affichage
Formulaire généré à partir de la
requête

JVM
Architecture
Zeppelin
Server
JVM
Spark
Interpreter
JVM
Hive
Interpreter
Thrift
Http WebSocket
JVM
Votre
Interpréteur

JVM
Un peu de dynamique
Zeppelin
Server
JVM
Spark
Interpreter
Texte à interpréter:
4
5
6
3
2
1
%sql
SELECT * FROM Bank
Lancement de l’
interpréteur “sql”
Interprétation des
commandes:
SELECT * FROM Bank
Traitement de la requête
Résultat: table
(texte formaté avec
des tabulations)
age education balance
25 primary 1200
45 unknown 4500
Résultat envoyé au
browser qui
interprète le format

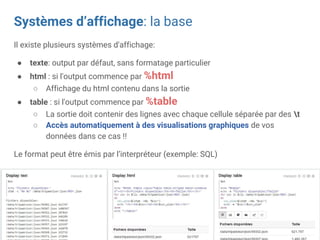

Systèmes d’affichage: la base
Il existe plusieurs systèmes d'affichage:
● texte: output par défaut, sans formatage particulier
● html : si l'output commence par %html
○ Affichage du html contenu dans la sortie
● table : si l'output commence par %table
○ La sortie doit contenir des lignes avec chaque cellule séparée par des t
○ Accès automatiquement à des visualisations graphiques de vos
données dans ce cas !!
Le format peut être émis par l’interpréteur (exemple: SQL)

Systèmes d’affichage: formulaires
Génération automatique de formulaires (input text, select) si
présence de ${...} dans le code à interpréter

Systèmes d’affichage: Angular
Permet d’avoir accès à des formulaires et des affichages plus
évolués/sympa/… (mais ça demande du code)
● Côté client: il existe un interpréteur “angular”
○ Le paragraphe contient le code html/javascript pour interpréter pour
réaliser l’affichage du paragraphe
● Zeppelin fournit aussi une API permettant de partager des données
entre les paragraphes Spark et Angular, accessible via une variable : z
○ z.angularBind ( nom, valeur )
○ z.angularUnbind (nom )
○ z.angular( nom )
○ z.runParagraph( id paragraphe )

Démo
(http://localhost:8000/#/notebook/2BNCV88E6)

Systèmes d’affichage: extensions
Zeppelin embarque D3.js, on peut donc
l’utiliser (en codant un peu) pour proposer
des visualisations top moumoutes !
1
2
Libs graphiques externes: référencées
dans le code (<script src=””>)

Démo
(http://localhost:8000/#/notebook/2BMXSE5D2)

Publication des résultats
Les résultats peuvent être réutilisés dans d’autres pages (via <iframe>)
Analyse et construction dans Zeppelin Intégration dans votre site

Étendre Zeppelin: développer son interpréteur
public class MyInterpreter extends Interpreter {
static {
Interpreter.register("interp_name", "interp_group",MyInterpreter.class.getName());
}
public InterpreterResult interpret(String cmds, InterpreterContext ctx) {
String result = ...
return new InterpreterResult(ResultCode.SUCCESS, Type.HTML, result);
}
public void open() {}
public void close() {}
public void cancel(InterpreterContext ctx) {}
public int getProgress(InterpreterContext ctx) {}
public List<String> completion(String cmd, int i) {}
public FormType getFormType() {}
}

Apache Zeppelin: y a quoi d’autres ?
● Scheduler
● Export / Import
● Gestion de versions
● Sécurité: indispensable pour passer du stade de PoC à un vrai système en
prod (mais ça vient toujours en dernier)
○ Authentification avec Shiro, Autorisation au niveau Notebook, ...

En résumé...
Zeppelin, c’est:
● Open source (https://zeppelin.apache.org/)
● Ouvert (on peut l’adapter à ses besoins, son contexte, via le dev d’
interpréteurs, l’utilisation de libs pour les visualisations)
● Plein de fonctionnalités déjà présentes ou à venir:
○ Nouveaux interpréteurs (scalding,...)
○ Visualisation de maps
○ Améliorations internes / UI
○ ...
Votre futur environnement pour vos futurs besoins autour de
vos futurs (méga-) données

@_bruno_b_
https://github.com/bbonnin/web2day2016
Merci !

Liens Zeppelin
Site officiel:
● https://zeppelin.incubator.apache.org/
Docs:
● https://zeppelin.incubator.apache.org/docs/latest/
Code source:
● https://github.com/apache/incubator-zeppelin
Exemples:
● https://www.zeppelinhub.com/viewer
Exemple d’interpréteur: ArangoDB Interpreter
● https://github.com/bbonnin/zeppelin-arangodb-interpreter

Source des données
Bornes de recharge:
● https://www.data.gouv.fr/s/resources/fichier-consolide-des-bornes-de-
recharge-pour-vehicules-electriques-irve/20151008-182813/IRVE-201510.csv
NASA:
● https://data.nasa.gov/
TripAdvisor:
● http://times.cs.uiuc.edu/~wang296/Data/
Bank:
● http://archive.ics.uci.edu/ml/machine-learning-databases/00222/bank.zip
Exemple D3.js
● https://www.zeppelinhub.
com/viewer/notebooks/bm90ZTovL2Rjb3JuZWF1L1BlcnNvbmFsLU5vdGVib
29rcy80NzU5L25vdGUuanNvbg
