- 1. Université Ibn Khaldoun - Tiaret Faculté des Mathématique et d’Informatique Département d’Informatique Réalisé par: • Bouabdelli Halima • Aissaoui Fatma Module:Génie Logiciel Enseignant responsable: Mr B.Boudaa 2015/2016
- 2. Plan du travail WinDev • Définition • Installation WLangage • Caractéristiques • Quelques mots-clés Environnement de développement • Concept de base • Les éditeurs • Tableau de bord du projet • GDS • Centre de suivi du projet
- 3. Plan du travail Les bases de données • HyperFileSQL Concepts Avancés • RAD • Groupware utilisateur • Tests disponibles • Le débogueur • Les fonctionnalités automatiques Exemple Conclusion
- 5. Définition de WinDev WinDev est un AGL (atelier de génie logiciel) crée par la société française PC SOFT, et conçu pour développer des applications pour Windows 8, 7 , Vista, XP, 2008, 2003 et 2000 mais également pour Linux, java, et .Net. Windev propose son propre langage, appelé le Wlangage. Il y a d’autre AGL crées par Pc Soft: • WebDev: qui permet de créer des sites web. • WinDev Mobile: qui permet de créer des applications pour Smartphones. 1
- 6. Installation de WinDev • On a deux possibilités pour utiliser le WinDev: La version gratuite WinDev Express est disponible à télécharger directement sur le site suivant: www.pcsoft.fr. La version payante qui puisera livré avec une clé pour pouvoir utiliser le logiciel complet. 2
- 7. WLangage Est un modèle de puissance, de facilité et d’intuitivité. C’est un langage de programmation de 5e génération (L5G). Inclus dans les outils de développement WinDev, WebDev et Windev Mobile. Il est propriétaire et ne peut être manipulé qu’avec les outils PC SOFT. Est né en 1992 avec la première version de WinDev. 3
- 8. Caractéristiques du WLangage Le WLangage est constitué de mots-clés qui sont: • Des fonctions • Des constantes prédéfinies • Des instructions de déclaration de variables • Des instructions de déclaration de fonction et procédure • Des mots-clés • Des variables d’état …etc. Les Fonctions du WLangage peuvent s’écrire indifféremment en minuscules, majuscules ou une combinaison des deux. 4
- 9. Caractéristiques du WLangage Le Wlangage supporte le modèle objet. Tous les mots-clés du WLangage existent en anglais. Un débogueur est disponible pour le WLangage. Exemple: • Pour afficher un message: Info("Hello world") 5
- 10. Quelques mots-clés (fonctions) Abandonne Ferme la fenêtre en cours en exécutant éventuellement le code du bouton de type "ABANDON" DélaiAvantFermeture Limite le temps d'affichage d'une fenêtre (lorsque le temps spécifié est écoulé, le code d'un bouton de la fenêtre est exécuté) FenDonneHauteurAdaptée Renvoie la hauteur d'une fenêtre, adaptée au contenu des champs. Ferme Ferme une fenêtre WinDev Abs Renvoie la valeur absolue d'une valeur numérique ou d'une expression numérique (entière ou réelle). DateDifférence Calcule la différence de jours entre deux dates. MenuLibellé Identifie ou modifie le libellé d'une option de menu 6
- 11. Quelques mots-clés MaPage Permet de manipuler la page courante. MaSource Permet de manipuler la source de données (fichier, vue ou requête) courante. MesParamètres Permet de manipuler les paramètres d'une procédure WLangage (procédure classique ou procédure à nombre de paramètres variable) MoiMême Permet de manipuler le champ en cours. MonParent Permet de manipuler le superchamp en cours à partir d'un de ses champs STOP Permet d'appeler le débogueur du WLangage lors d'un test sous l'éditeur. Après exécution de ce mot- clé, le test en cours s'effectuera dans le débogueur. 7
- 13. Concept de base • Le développement d’une application Windows en utilisant WinDev repose sur deux éléments principaux: Projet: est un ensemble d’élément( fenêtres, états, champs, classes et composants) l’assemblage de ces éléments permet de réaliser une application Windows. Analyse: WinDev regroupe la description des fichiers de données de l’application. 8
- 14. Concept de base 9Figure: Concept de base
- 15. Les Editeurs • WinDev propose de nombreux éditeurs intégrés: Editeur de projet: Permet de visualiser et créer les enchainements entre les fenêtres et les états. Editeur d’analyse: Permet de décrire les caractéristiques et la structure des fichiers de données. Editeur d’UML: Permet de construire et de décrire les diagrammes UML 10
- 16. Les Editeurs Editeur de requêtes: Permet de créer automatiquement des requêtes sur les fichiers de données. Editeur de fenêtres: permet de décrire les caractéristiques de l’interface à l’utilisateur de votre projet. Editeur d’état: permet de créer très simplement des états à imprimer. 11
- 17. Les Editeurs Editeur de code: Permet de saisir tous les traitement en Wlangage. • Exemple: Saisir le code source: des champs, des fenêtres, des états, des classes et des méthodes …etc. Editeur d’aide: Permet de créer un ensemble de page d’aides (fichier CHM) pour chaque fenêtre de votre projet une page d’aide est crée. Ces pages permettant de décrire des différentes manipulations pouvant être réalisées par les utilisateurs. 12

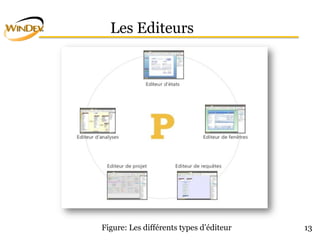

- 18. Les Editeurs 13Figure: Les différents types d’éditeur
- 19. Tableau de bord du projet Permet d’avoir une vision globale de l’état d’avancement d’un projet. Il est composé de différents indicateurs sur le contenu du projet: • Statistiques sur le projet • Incidents • Tâches • État des test automatiques • Liste des éléments extraits du GDS 14
- 20. Tableau de bord du projet 15Figure: Tableau de bord du projet
- 21. Gestionnaire de source (GDS) Permet à plusieurs développeurs de travailler simultanément sur le même projet et de partager des éléments entre différents projets. Il est possible de partager les éléments présents dans le GDS: • Via un réseau local • Via internet • En mode déconnecter 16
- 22. Gestionnaire de source (GDS) 17 Figure: Les types de partage dans le GDS
- 23. Centre de suivi de projet Pour gérer le cycle de vie de vos projets , le WinDev vous propose d’utiliser le centre de vie de projet. Il permet de : • Gérer les exigences d’un projet. • Gérer le suivi d’un projet (planning des tâches à réaliser) • Gérer les évolutions signalés par les utilisateurs sur un projet. 18
- 24. Centre de suivi de projet 19Figure: Planning des tâches à réaliser
- 26. Prise en charge des bases de données WinDev comporte son propre système de gestion de base de données appelé HyperFileSQL (HFSQL). Il existe en version locale, client/serveur sous Windows, linux et mobile. Les Versions sont compatibles entre elles. Il existe aussi un accès natif gratuit pour MySQL , pour PostgreSQL( depuis la version 14) et pour SQLLite (depuis la version 16) . D’autres modules payants permettant l’accès natif à Oracle, SQL Server, Sybase. 20
- 27. Prise en charge des bases de donnée Figure: Un code unique accède à toutes les bases de données et tous les environnements 21
- 29. Rapid Application Developement (RAD) Permet de construire automatiquement une application, c’est-à-dire construire toutes les fenêtres, les états et les requêtes nécessaires. Le module RAD de WinDev s’appuie sur l’analyse du projet. Il est constitué d’un assistant dans le quel vous pouvez choisir le modèle d’application à générer (le pattern RAD) et les principales options de fonctionnement de votre application. 22
- 30. Rapid Application Developement 23 Figure: Fonctionnement de RAD
- 31. Groupware utilisateur 24 Permet d’inclure simplement une gestion des utilisateurs et de leurs droits dans une application WinDev. Deux types d’utilisateurs sont pris en compte : Utilisateur simple, utilisant directement l’application. Superviseur, pouvant configurer les utilisateurs et leurs droits.
- 32. Groupware utilisateur 25 Figure: Groupware Utilisateur
- 33. Tests disponibles • WinDev propose plusieurs méthodes pour tester une application: Test de l’ensemble du projet: permet de tester l’application dans son ensemble. Test de l’élément en cours: permet de tester le fonctionnement de cet élément dès que son développement est terminé. 26
- 34. Tests disponibles Test d’un projet pas à pas ( grâce au débogueur): permet de lancer le débogueur au lancement de l’application. Test unitaire: permet de tester les fenêtres, les procédures et les classes d’une application à différents niveaux de développement. 27
- 35. Le Débogueur Le débogueur: permet une exécution pas à pas de vos applications. 28
- 36. Les fonctionnalités automatiques • Les applications développées avec WinDev bénéficient par défaut de fonctionnalités automatiquement proposées l’utilisateurs final. Ces fonctionnalités sont: Export des tables vers Word, Excel, openoffice et XML. Création des fichiers PDF. Possibilité de saisir des macros en code WLangage. 29
- 37. Les fonctionnalités automatiques Possibilités de tri et recherche directe dans les tables. Correction orthographique en temps réel … Etc. 30
- 38. (Intégration d’un fichier Excel dans une application)
- 39. • Téléchargement de WinDev Express: Depuis le site de PC SOFT http://www.pcsoft.fr/windev/WD-Express.htm 31
- 40. • Lancement de WinDev: 32
- 41. • Guide de WinDev: après le lancement de WinDev, une fenêtre va s’afficher pour guider l’utilisateur soit par des documents à lire soit avec quelques astuces (Voir la figure suivante) : 33
- 42. • Création d’un projet: 1 1- Cliquer sur Créer un projet 34
- 43. 2 2- Cliquer sur Application Windows ou Linux 35
- 44. 3 3- Nommer le projet Cliquer sur suivant 36
- 45. 4 5 4- Cliquer sur Plateforme Windows Cliquer sur Suivant. 5- Cliquer sur Exécutable Windows 32bits Cliquer sur Suivant. 37
- 46. • Choisir une Charte graphique pour la fenêtre et Cliquer sur Suivant 38
- 47. • Choisir la langue du projet : * Si on veut choisir une autre langue On clique sur Ajouter Sélectionner une langue 39
- 48. 6 7 6- Cliquer sur Ne pas utiliser une BDD Cliquer sur Suivant. 7- Le Projet va être crée en Cliquant sur Terminé 40
- 49. 8 9 8- Cliquer sur Créer une fenêtre 9- Choisissez une fenêtre Vierge Cliquer sur Ok 41
- 50. • La fenêtre est crée ! 42
- 51. • Dans la barre d’outils Cliquer sur Table et liste Cliquer sur le Champ Tableur • Création d’un tableur dans notre application: 43
- 52. • Le Tableur est crée en 2 clics ! 44
- 53. • Création d’un bouton en cliquant sur Bouton • Nommer le bouton Charger 45
- 54. • Cliquer sur pour sauvegarder la fenêtre • Nommer la fenêtre Clique sur 46
- 55. • Clique droit sur le bouton « Charger » Cliquer sur Code • Editeur de code 47
- 56. • Programmation avec le Wlangage: on va créer la fonction fSélécteur() comme suit : 48
- 57. • Sélectionner Ouvrir un fichier Cliquer sur Suivant • On décrit le type de fichier et son extension Cliquer sur Ajouter 49
- 58. • L’ajout du type de fichier Cliquer sur Suivant • Cliquer sur Terminé ! 50
- 59. • La fonction fSélécteur() est programmée automatiquement à l’aide de l’assistant: • l’ajout d’une autre fonction TableurCharge() pour charger le fichier sélectionné. 51
- 60. • Le Bouton Charger est Programmé ! 52
- 61. • Cliquer sur pour tester la fenêtre • Cliquer sur le bouton Charger 53
- 62. • Sélectionner le fichier Excel depuis ordinateur Cliquer sur Ouvrir 54
- 63. • Et Voilà dizaines de lignes en Quelques secondes l’application est crée facilement grâce à WinDev! 55
- 64. Conclusion • WinDev est un outil de développement complet qui intègre tous les outils nécessaires au cycle de conception et réalisation d’une application. 56
