WEG INDÚSTRIAS LTDA
CENTRO DE TREINAMENTO DE CLIENTES
MÓDULO 3
Automação de Processos
Industriais
WEG – Transformando Energia em Soluções
tr_CTC-240_P1

WEG – Transformando Energia em Soluções1
Módulo 3 – Automação de Processos Industriais
? “ Material sujeito a alterações sem prévio aviso!”

Índice Analítico
1 Controladores Lógicos Programáveis.............................................................3
1.1 Introdução..................................................................................................................3
1.2 A Automação Industrial............................................................................................4
1.3 Noções de Lógica Combinacional.............................................................................5
1.3.1 Operações Fundamentais ________________________________ _____________________5
1.3.1.1 ..... Funções BOOLEANAS................................................................................................5
1.3.1.2 ..... Operador “AND“..........................................................................................................6
1.3.1.3 ..... Operador “OR” .............................................................................................................6
1.3.1.4 ..... Operador “NOT” ..........................................................................................................6
1.3.1.5 ..... Operador “NAND” .......................................................................................................7
1.3.1.6 ..... Operador “NOR” ..........................................................................................................7
1.3.1.7 ..... Operador “XOR” ..........................................................................................................7
1.4 Tipos de Sinais ...........................................................................................................8
1.4.1 Sinais Analógicos________________________________ ___________________________ 8
1.4.2 Sinais Digitais ________________________________ _____________________________ 8
1.4.2.1 ..... Single bit.......................................................................................................................8
1.4.2.2 ..... Multi bit........................................................................................................................8
1.5 Definição (IEC 1131-1)..............................................................................................8
1.6 Princípio de Funcionamento.....................................................................................9
1.7 Aspectos de Hardware...............................................................................................9
1.7.1 Fonte de alimentação ________________________________ _______________________ 10
1.7.2 CPU ________________________________ ________________________________ ____10
1.7.3 Memórias ________________________________ ________________________________ 11
1.7.4 Interfaces de Entrada/Saída ________________________________ __________________11
1.7.5 Periféricos ________________________________ _______________________________ 12
1.7.5.1 ..... TERMINAL INTELIGENTE.....................................................................................12
1.7.5.2 ..... MICROCOMPUTADORES ......................................................................................12
1.7.5.3 ..... MINI-PROGRAMADORES (TERMINAIS DE BOLSO).........................................13
1.7.5.4 ..... OUTROS PERIFÉRICOS ..........................................................................................13
1.7.6 INTERFACEAMENTO DE PERIFÉRICOS ________________________________ ____13
1.8 Aspectos de Software...............................................................................................14
1.8.1 Linguagens de programação ________________________________ _________________14
1.9 Sistemas Associados.................................................................................................16
1.9.1 Redes de comunicação________________________________ ______________________16
1.9.2 Supervisão e controle________________________________ _______________________ 18
1.10 Terminologia............................................................................................................21
1.11 Anexos.......................................................................................................................29
1.11.1 Manual simplificado do CLW-01
1.11.2 Manual do PC12 Design Center versão 1.74
1.11.3 Exercícios propostos

CONTROLADORES LÓGICOS PROGRAMÁVEIS
INTRODUÇÃO
Esta apostila tem como objetivo prover uma visão geral das características e
recursos hoje disponíveis no mercado de Controladores Programáveis (CP’s), bem
como, a sua aplicação nos diversos campos da automação industrial e controle de pr o-
cessos, onde as necessidades de flexibilidade, versatilidade, disponibilidade, alta confi-
abilidade, modularidade, robustez e baixos custos, o tornam uma excelente opção.
Mas, o que é um Controlador Programável ? Como surgiu ?
Mesmo antes da industrialização da eletrônica digital, os projetistas de coman-
do elaboravam circuitos digitais como contatos programáveis. O programa era armaze-
nado em plugs multi-pinos e as instruções codificadas por meio de ligações elétricas
entre os pinos destes plugs. Esses programas eram muito limitados, e, sua principal
função era a seleção das operações das maquinas e/ou processos.
Desta forma, além de uma operacionalidade muito baixa, existiam outros pro-
blemas: alto consumo de energia, difícil manutenção, modificações de comandos dif i-
cultados e onerosos com muitas alterações na fiação ocasionando número de horas
paradas, além das dificuldades em manter documentação atualizada dos esquemas de
comando modificado.
Com a industrialização da eletrônica, os custos diminuíram, ao mesmo tempo
em que a flexibilidade aumentou, permitindo a utilização de comandos eletrônicos em
larga escala.
Mas alguns problemas persistiram, e quem sentia estes problemas de forma
significativa era a industria automobilística, pois a cada ano com o lançamento de n o-
vos modelos, muitos painéis eram sucateados pois os custos para alteração eram ma i-
ores do que a instalação de novos painéis.
Porém, em l968 a GM através de sua Divisão Hidromatic preparou as especifi-
cações detalhadas do que posteriormente denominou-se Controlador Programável
(CP). Estas especificações retratavam as necessidades da indústria, independent e-
mente do produto final que iria ser fabricado. Em 1969 foi instalado o primeiro CP na
GM executando apenas funções de intertravamento.
Historicamente os CP’s tiveram a seguinte evolução: De 1970 a 1974, em adi-
ção às funções intertravamento e sequenciamento (lógica), foram acrescentadas fu n-
ções de temporização e contagem, funções aritméticas, manipulação de dados e intr o-
dução de terminais de programação de CRT (Cathode Ray Tube).
De 1975 a 1979 foram incrementados ainda maiores recursos de software que
propiciaram expansões na capacidade de memória, controles analógicos de malha f e-

chada com algoritmos PID, utilização de estações remotas de interfaces de E/S (E n-
tradas e Saídas) e a comunicação com outros equipamentos “inteligentes”.
Com os desenvolvimentos deste período, o CP passou a substituir o micro-
computador em muitas aplicações industriais.
Nesta década atual, através dos enormes avanços tecnológicos, tanto de har-
dware como de software, podemos dizer que o CP evoluiu para o conceito de controla-
dor universal de processos, pois pode configurar-se para todas as necessidades de
controle de processos e com custos extremamente atraentes.
A AUTOMAÇÃO INDUSTRIAL
Antes de iniciarmos nosso estudo dos controladores programáveis, precisamos
sedimentar alguns conceitos importantes. Um destes conceitos está relacionado com
às respostas para algumas perguntas :
O que é controle ?
Conforme o dicionário (Aurélio Buarque de Holanda Ferreira) podemos definir a
palavra controle como segue :
[Do fr. contrôle.] S. m. 1. Ato, efeito ou poder de controlar; domínio, governo. 2.
Fiscalização exercida sobre as atividades de pessoas, órgãos, departamentos, ou so-
bre produtos, etc., para que tais atividades, ou produtos, não se desviem das normas
preestabelecidas.
O controle, vendo sob o ponto de vista tecnológico, tem um papel importantí s-
simo no desenvolvimento de ações planejadas, modelando processos desde os mais
simples até os mais complexos.
O que é automação industrial ?
Controlador
Processo
AtuadoresSensores
Figura 1- Diagrama de blocos de um sistema de autom ação

Todas as vezes, relacionado a um processo, que introduzimos alguma nova
técnica de controle estamos falando de automação industrial. Na verdade a utilização
destas técnicas estará diretamente relacionada com o aumento de produtividade,
qualidade, flexibilidade e confiabilidade. Note que o termo automação descreverá um
conceito muito amplo, envolvendo um conjunto de técnicas de controle, das quais cria-
mos um sistema ativo, capaz de fornecer a melhor resposta em funções das inform a-
ções que recebe do processo em que está atuando. Dependendo das informações o
sistema irá calcular a melhor ação corretiva à ser executada. Neste ponto podemos
verificar as características relacionadas com os sistemas em malha fechada, também
denominados sistemas realimentados (ver figura 1). A teoria clássica de controle def i-
ne e modela, matematicamente, estas características dando uma conotação científica e
tecnológica a este assunto.
NOÇÕES DE LÓGICA COMBINACIONAL
Nesta seção iremos trabalhar alguns conceitos importantes para o desenvolvi-
mento de um processo lógico de raciocínio que mas adiante nos permitirá compreender
como serão relacionados todos os fatores relevantes à elaboração de projetos envol-
vendo controladores programáveis.
1.1.1 OPERAÇÕES FUNDAMENTAIS
A teoria matemática das proposições lógicas foi apresentada em 1854(1)
, pelo
filósofo e matemático inglês George Boole (1815-1864), definindo assim os conceitos
básicos da chamada álgebra de Boole para dois valores (sistema binário). Mas foi so-
mente em 1938(2)
, que o engenheiro americano Claude Elwood Shannon, aplicou a
teoria de Boole ao estudo e simplificação de funções usadas em telefonia, percebendo
que as leis que regem as relações entre proposições lógicas eram as mesmas que se
aplicavam para dispositivos de chaveamento de dois estados, já que estes dispositivos
podem assumir os seguintes estados, como por exemplo : “ligado” ou “desligado”,
“aberto” ou “fechado”, “potencial alto” ou ” potencial baixo”, “verdadeiro” ou “falso”.
(1) Intitulado como An Investigation of the Laws of Thought
(2) Trabalho entitulado como Symbolic Analysis of Relay and Switching
1.1.1.1 FUNÇÕES BOOLEANAS
A álgebra de Boole está estruturada da seguinte maneira : Um conjunto S; três
operações definidas sobre S (operação E, OU e COMPLEMENTO); Os caracteres 0 e
1. Não abordaremos de forma detalha os teoremas, postulados e leis desta teoria.
Mas a idéia de uma função lógica segue o mesmo conceito das funções da á l-
gebra tradicional, onde uma função assume um único valor para cada combinação de
valores possíveis assumidos pelas suas variáveis. Note, que na realidade uma função
lógica (booleana) com n variáveis irá apresentar um total de combinações dadas por 2 n
.
Se adotarmos um procedimento formal para análise dos valores possíveis para uma

função booleana chegaremos a conclusão que o processo seria bastante cansativo e
muito susceptível a erros, relacionados basicamente com a falta de atenção. Para fac i-
litar esta análise foi proposta, pelo matemático inglês Charles Lutwidge Dogson(3)
(1832-1898), uma forma tabular de representação conhecida como tabela verdade
(truth table). A seguir mostraremos as equações algébricas e a tabela verdade dos ope-
radores fundamentais da álgebra booleana.
(3) Cujo pseudônimo era Lewis Carrol, nome adotado quando escreveu o livro Alice no País das Maravilhas
1.1.1.2 OPERADOR “AND“
Equação Algébrica Tabela Verdade
F = A . B
1.1.1.3 OPERADOR “OR”
F = A + B
1.1.1.4 OPERADOR “NOT”
F = A

1.1.1.5 OPERADOR “NAND”
F = BA ?
1.1.1.6 OPERADOR “NOR”
F = BA ?
1.1.1.7 OPERADOR “XOR”
F = BABA ???

TIPOS DE SINAIS
1.1.2 SINAIS ANALÓGICOS
São sinais que variam continuamente no tempo conforme uma regra de comp a-
ração à uma referência definida.
Exemplos : potenciômetros, transdutores de temperatura, pressão, célula de
carga, umidade, vazão, medidores, válvulas e atuadores analógicos, acionamentos de
motores, etc.
1.1.3 SINAIS DIGITAIS
São sinais que variam continuamente no tempo assumindo apenas dois valores
definidos e distintos. Podemos ainda encontrá-los subdivididos em dois tipos :
1.1.3.1 SINGLE BIT
Dispositivos deste tipo apresentam sinais que poderão ser representados por
bits individuais.
Exemplos : botões, chaves seletoras, chaves fim-de-curso, pressostatos, ter-
mostatos, chaves de nível, contatos de relês, contatos auxiliares de contatores, alar-
mes, solenóides, lâmpadas, bobinas de relês, bobinas de contatores, etc.
1.1.3.2 MULTI BIT
Dispositivos deste tipo apresentam sinais representados por bits agrupados em
conjunto, formando assim o que chamamos de “palavra binária”.
Exemplos : encoder absoluto, chave thumbwheel, etc.
DEFINIÇÃO (IEC 1131-1)
Sistema eletrônico digital, desenvolvido para uso em ambiente industrial, que
usa uma memória Programável para armazenamento interno de instruções do usuário,
para implementação de funções específicas, tais como, lógica, sequenciamento, te m-
porização, contagem e aritmética, para controlar, através de entradas e saídas, vários
tipos de máquinas e processos.

O CP e seus periféricos, ambos associados, são projetados de forma a poder
ser integrados dentro de um sistema de controle industrial e finalmente usados a todas
as funções as quais é destinado.
PRINCÍPIO DE FUNCIONAMENTO
O Controlador Programável, como todo sistema microprocessado, tem seu
princípio de funcionamento baseado em três passos:
Com a partida, o CP executará as seguintes tarefas:
1. Transferirá os sinais existentes na interface de entrada para a memória de
dados (RAM).
2. Iniciará a varredura do software aplicativo armazenando na memória de
programa (SCAN), utilizando os dados armazenados na memória de da-
dos. Dentro deste ciclo, executará todas as operações que estavam pro-
gramadas no software aplicativo, como intertravamentos, habilitação de
temporizadores/contadores, armazenagem de dados processados na me-
mória de dados, etc...
3. Concluída a varredura do software aplicativo, o CP transferirá os dados pro-
cessados ( resultados de operações lógicas) para a interface de saída. Pa-
ralelamente, novos dados provenientes da interface de entrada irão ali-
mentar a memória de dados.
ASPECTOS DE HARDWARE
O diagrama de blocos abaixo representa a estrutura básica de um controlador
programável com todos os seus componentes. Estes componentes irão definir o que
denominamos configuração do CLP.
Início
Ler as entradas
Executa programa
Atualiza as Saídas

1.1.4 FONTE DE ALIMENTAÇÃO
A fonte fornece todos os níveis de tensão exigidos para as operações internas
do CP (Ex.: CPU, Memória, E/S).
1.1.5 CPU
A CPU é o cérebro do sistema. Ela lê o sinal das entradas na memória de d a-
dos, executa operações aritméticas e lógicas baseadas na memória de programa, e
gera os comandos apropriados para a memória de dados controlar o estado das saí-
das.
Abaixo são apresentadas algumas considerações e características principais:
Utiliza microprocessadores ou microcontroladores de 8,16 ou 32 bits e, em
CP’s maiores, um coprocessador (microprocessador dedicado) adicional para aume n-
tar a capacidade de processamento em cálculos complexos com aritmética de ponto
flutuante.
A maioria dos fabricantes de CP’s especificam os tempos de varredura como
função do tamanho do programa (p.e.10ms/1k de programa), e situam-se na faixa de s-
de 0,3 até 10ms/k, caracterizando a existência de CP’s rápidos e lentos.
Alguns fabricantes provêem recursos de hardware e software que possibilitam
interrupções na varredura normal de forma a “ler” uma entrada ou “atualizar” uma saída
imediatamente.
MemóriaProcessador
Barramento
(dados, endereços, controle)
Entradas Saídas
Fonte
Figura 2 - Diagrama de blocos simplificado de um controlador programável

Recursos de auto-diagnose para detecção e indicação de falhas (Comunic a-
ção, memória, bateria, alimentação, temperatura, etc.) são também disponíveis em a l-
guns CP’s. Normalmente os indicadores estão localizados na parte frontal do cartão da
UCP.
1.1.6 MEMÓRIAS
Memória de Dados : também conhecida como memória de rascunho. Serve
para armazenar temporariamente os estados E/S, marcadores presets de temporizad o-
res/ contadores e valores digitais para que o CPU possa processá-los. A cada ciclo de
varredura a memória de dados é atualizada. Geralmente memória RAM.
Memória de Usuário : serve para armazenar as instruções do software aplicati-
vo e do usuário ( programas que controlam a máquina ou a operação do processo),
que são continuamente executados pela CPU. Pode ser memória RAM, EPROM,
EPROM, NVRAM ou FLASH-EPROM.
1.1.7 INTERFACES DE ENTRADA/SAÍDA
O hardware, de E/S, freqüentemente chamado de módulos de E/S, é a interf a-
ce entre os dispositivos conectados pelo usuário e a memória de dados. Na entrada, o
módulo de entrada aceita as tensões usuais de comando (24VCC,110/220 VCA) que
chegam e as transforma em tensões de nível lógico aceitos pela CPU. O módulo de
saída comuta as tensões de controle fornecidas, necessárias para acionar vários dis-
positivos conectados.
Os primeiros CP’s, como já mencionado anteriormente, eram limitados a inte r-
faces de E/S discretas, ou seja, admitiam somente a conexão de dispositivos do tipo
ON/OFF (liga/desliga, aberto/fechado, etc.), o que, naturalmente, os limitavam um con-
trole parcial do processo, pois, variáveis como temperatura, pressão, vazão, etc., medi-
das e controladas através de dispositivos operados normalmente com sinais analóg i-
cos, não eram passíveis de controle. Todavia, os CP’s de hoje, provêem de uma gama
completa e variada de interfaces discretas e analógicas, que os habilitam a pratica-
mente qualquer tipo de controle.
As entradas e saídas são organizadas por tipos e funções, e agrupadas em
grupos de 2, 4, 8, 16 e até 32 “pontos” (circuitos) por interface (cartão eletrônico) de
E/S. Os cartões são normalmente do tipo de encaixe e, configuráveis, de forma a po s-
sibilitar uma combinação adequada de pontos de E/S, digitais e analógicas.
A quantidade máxima de pontos de E/S, disponíveis no mercado de CP’s, pode
variar desde 16 a 8192 pontos normalmente, o que caracteriza a existência de peque-
nos, médios e grandes CP’s.
Embora uma classificação de CP’s devesse considerar a combinação de diver-
sos aspectos (n.º de pontos de E/S, capacidade de memória, comunicação, recursos

de software e programação, etc.), para propósitos práticos, podemos considerar a cla s-
sificação proposta na figura a seguir.
1.1.8 PERIFÉRICOS
Dentre os diversos equipamentos periféricos ao CP’s podemos destacar os de
programação, que basicamente, tem por finalidade principal a introdução do programa
de controle na memória do CP e a visualização e documentação do mesmo.
Os equipamentos de programação mais comumente utilizados são os seguin-
tes:
1.1.8.1 TERMINAL INTELIGENTE
Sendo microprocessado, é capaz de executar funções de edição de progra-
mas e outras independentemente da UCP do controlador. Ele possui sua própria m e-
mória com software para criação, alteração e monitoração dos programas. A grande
vantagem é a de poder também editar e armazenar os programas de controle sem e s-
tar acoplados ao CP. Esta capacidade é conhecida como programação “off-line”.
Em geral, estes terminais possuem acionadores de ”Floppy-Disks” (discos fle-
xíveis) e programadores de EPROM’s o que possibilita também o arquivo de progra-
mas tanto em Floppy-Disks como em EPROM’s.
Alguns terminais possuem ainda uma interface de rede o que permite acoplá-
los às redes locais de comunicação. Este arranjo permite o terminal acessar qualquer
CP na rede, alterar parâmetros ou programas, e monitorar quaisquer elementos sem
estar acoplado diretamente a qualquer CP. Com software adequado, este arranjo pode
permitir também um meio centralizado de aquisição e apresentação, inclusive gráfica,
dos dados dos diferentes controladores da rede.
Uma desvantagem, é que estes terminais não são intercambiáveis entre dife-
rentes fabricantes de CP’s.
1.1.8.2 MICROCOMPUTADORES
Com o advento dos microcomputadores pessoais (PC’s) e com a crescente uti-
lização dos mesmos em ambientes industriais, a grande maioria dos fabricantes des-
envolveram software especiais que possibilitaram utilizá-los também como programa-
dores tanto “on line” como “off line”. A grande maioria destes software foram desenvo l-
vidos com base na linha de micros compatíveis com os IBM-PC’s, facilitando inclusive a
compilação de programas em linguagens de alto nível (BASIC, C, PASCAL, etc.).

Há atualmente uma acentuada utilização destes equipamentos com CP’s, prin-
cipalmente como Interface Homem-Máquina/Processo no nível de Supervisão do con-
trole de processos, tema este que abordaremos no capítulo 6.
1.1.8.3 MINI-PROGRAMADORES (TERMINAIS DE BOLSO)
São bastante compactos, assemelhando-se em muito com as calculadoras de
mão. Este equipamento é preferencialmente utilizado para aplicação no campo, para
testes e parametrização.
1.1.8.4 OUTROS PERIFÉRICOS
Ainda dentro da família de equipamentos periféricos aos CP’s podemos dest a-
car os seguintes:
INTERFACE HOMEM/MÁQUINA: Com dimensões reduzidas, são utilizados
principalmente para introdução e visualização de dados e mensagens. São compostos
de um teclado numérico-funcional, muitas vezes do tipo membrana, e de display alf a-
numérico, sendo gerenciados por um microprocessador.
IMPRESSORAS: São utilizadas normalmente para prover cópia do programa
de controle e geração de relatórios e mensagens ao operador. A comunicação é feita
normalmente através de interfaces de comunicação serial padrão RS 232C.
1.1.9 INTERFACEAMENTO DE PERIFÉRICOS
COMUNICAÇÃO SERIAL: É a mais comumente utilizada para a maioria dos
periféricos e é feita utilizando-se simples cabos de par traçado. Os padrões mais utili-
zados são o RS 232C, loop de corrente 20mA, e o RS-422/RS-485 em alguns casos.
RS-232C: Este padrão define basicamente as características dos sinais elétri-
cos, bem como os detalhes mecânicos (pinagem) da interface.
É empregada para velocidades de transmissão de até 20k baud (bits/seg) e
distância máxima de 15 metros. (Com a utilização dos modems esta distância pode ser
ampliada).
RS-422/RS-485: É uma versão melhorada do padrão RS-232C. Ela possibilita,
principalmente, o emprego de velocidade de transmissão de até 100k baud para di s-
tância de até 1200m, podendo alcançar velocidades da ordem de MBaud para distânci-
as menores.
LOOP DE CORRENTE 20mA: A interface de loop de corrente é idêntica a RS-
232C e, evidentemente como é baseada em níveis de corrente em vez de tensão, pos-

sibilita o emprego em distâncias bem maiores. Muitos CP’s oferecem ambos os pa-
drões, RS-232C e loop de corrente.
ASPECTOS DE SOFTWARE
Além do número de pontos de E/S, o que determina a utilização de um CP são
os recursos de software disponíveis, isto é, que funções ele pode executar. Todos os
CP’s possuem as seguintes funções básicas de software :
- Lógica E, OU e XOR;
- SET e RESET
- Temporização e contagem;
- Cálculos com aritmética básica (+,-,x,?);
- Parênteses ( para associação de lógicas);
- Comparação de valores;
- Registrador de deslocamento;
- Salto.
A medida que os CP’s tem sua capacidade de processamento aumentada, su r-
ge a necessidade de funções de software mais avançadas, tais como:
- Cálculos com ponto flutuante;
- Cálculos integrais e trigonométricos;
- Malhas de controle PID;
- Posicionamento;
- Contagem rápida;
- Leitura de sinais analógicos;
- Leitura de sinais de temperatura;
- Linearização de sinais analógicos;
- Lógica fuzzi;
- Outros.
1.1.10 LINGUAGENS DE PROGRAMAÇÃO
A programação traduz as funções a serem executadas; para tanto ela deve ser
a mais simples possível. Utilizando-se de linguagem específica, baseando-se na me-
motécnica, a linguagem de programação usa abreviações, figuras e números de tal
forma a formar-se acessível a todos os níveis tecnológicos.
Os tipos de funções são associações lógicas ( “E”, “OU”, etc), funções de me-
mória ( SET, RESET, etc), funções de contagem, temporização, aritméticas e outras
mais específicas. A forma visual que a instrução se apresenta depende unicamente do
tipo de sistema utilizado pelo programador. Seja por exemplo, a associação lógica “OU”
entre duas informações que chamaremos de entradas por traduzirem informações do
processo. O resultado desta associação será armazenado em uma memória para d e-

pois ser utilizado, na dependência da ordem de operação. Podemos representar essa
associação na forma de diagrama de contatos (Ladder).
Podemos ainda representar a associação através de um esquema de funci o-
namento ou diagrama lógico.
As vantagens e desvantagens de cada uma das formas de linguagem de pr o-
gramação são dependentes dos conhecimentos do programador.
A linguagem mais difundida até agora tem sido o diagrama de contatos (L A-
DDER), devido a semelhança com os esquemas elétricos usados para o comando co n-
vencional e a facilidade de visualização nas telas de vídeo dos programadores (CRT).
As funções aplicadas aos processadores de palavra (byte processor) são ba-
seadas na mesma filosofia, porém as operações são de uma gama mais variada.
O Software pode apresentar-se de forma linear, onde o programa é varrido
desde a primeira instrução até a última não importando-se com a necessidade ou não
de ser executada parte do programa.
Essa programação linear é característica dos processadores mais simples (Bit
Processor).
Outra forma de programação é a programação estruturada onde um programa
principal é lido e, conforme a seqüência dos eventos, os blocos de programa e funções
são executados.
A programação estruturada permite a otimização do Software adaptando assim
as necessidades de cada comando, oferecendo ainda a possibilidade de utilização de
subrotinas e subprogramas.
Alguns Softwares de programação permitem migrar de uma linguagem para
outra. Como por exemplo, de Ladder para lista de instrução, de Ladder para diagrama
lógico e vice versa.
Listas de instruções
A lista ao lado mostra um exemplo da
linguagem escrita na forma de mnemônicos
booleanos (TP-02 - Weg).
.......
0001 STR X001
0002 OR X002
0003 AND NOT X003
0004 AND NOT C020
0005 OUT C001
0006 STR C001
0007 TMR V001 V002
0008 OUT C050
........
........

Diagrama de contatos
Ao lado apresentamos um exemplo de
instruções escritas na forma de diagrama de
contatos ou Ladder (TP-02 – Weg).
Diagrama de blocos
Ao lado temos um
exemplo de instruções escri-
tas em diagrama de blocos ou
blocos funcionais.
SISTEMAS ASSOCIADOS
Atualmente os controladores programáveis trabalham isoladamente, exceto em
aplicações muito pequenas, e de maneira geral eles compõem com outros equip a-
mentos um sistema integrado de controle. A seguir abordaremos algumas questões
interessantes com relação a este aspecto.
1.1.11 REDES DE COMUNICAÇÃO
A necessidade de interligação de vários equipamentos “inteligentes”, sejam
eles CPs ou computadores, fez desenvolver-se o conceito de redes locais.
As mesmas tem aplicações em diversas áreas como automação de escritórios,
comercial, bancária e industrial, com requisitos próprios para cada área.
Uma rede local industrial deve possuir as seguintes características:
- Capacidade para suportar controle em tempo real.
TMR V001 V002
C001 C050
X002
X001 X003 C020 C001
OR
AND
I 1.1
I 1.2
I 2.3
M 100
O 3.2

- Alta integridade dos dados através de detecção de erro.
- Alta imunidade à ruído.
- Alta confiabilidade em ambiente desfavorável.
- Adequação a grandes instalações.
A fim de permitir processamento de dados (aquisição) centralizado e controle
distribuído, adequando desta forma os tempos de varredura e capacidade de memória
dos vários integrantes da rede, a mesma, bem como, os CP’s a ela acoplados, devem
prover as seguintes funções:
- Comunicação entre CP’s e outros centralizadores (um outro CP, computador,
etc.).
- Transferência de dados de um terminal ou computador a qualquer CP.
- Transferência de dados de qualquer CP a um terminal ou computador.
- Operação de leitura/escrita de valores de registros de E/S de qualquer CP.
- Monitoração de estado do CP e controle de sua operação.
As redes de comunicação de CP’s existentes no mercado caracterizam-se pela
diversidade das técnicas adotadas ( topologias, métodos de acesso, protocolos, etc.) e
capacidade de transmissão, com velocidades de 19.2 KBaud à até 2M baud.
A topologia de uma rede define como os nós (no caso, os CP’s, computadores,
terminais, etc.) estão conectados à mesma, e pode configurar-se basicamente de 3
formas: Estrela, Barramento Anel, onde os fatores desempenho do fluxo de dados,
custos de implementação e confiabilidade, variam com o uso de uma ou outra config u-
ração, sendo muitas vezes utilizada uma composição das mesmas.
Como já mencionado anteriormente, a topologia tipo barramento requer que
seja definido o método no qual um CP possa acessar a rede para a transmissão de
uma informação.
Os métodos mais comumente utilizados são:
“POLLING (ELEIÇÃO), DETEÇÃO DE COLISÃO e “TOKEN PASSING” (PAS-
SAGEM DE FICHAS)
Os tipos atualmente mais utilizados em CP’s são os cabos de par trançado e
coaxiais. Os primeiros, bem mais baratos, em aplicações ponto-a-ponto podem cobrir
distâncias de até 1200 metros, com velocidades de até 250k baud. Todavia, em aplic a-
ções com topologia de barramento comum, a velocidade máxima de transmissão r e-
comendada é de 19.2 kBaud.
Em algumas aplicações já utiliza-se fibra ótica, porém os custos envolvidos
com esta tecnologia ainda são elevados.
Podemos dizer que, basicamente, um protocolo é um conjunto de regras que
devem ser atendidas para que dois ou mais equipamentos “inteligentes” possam se

comunicar, e cada fabricante de CP possui a sua “regra”, ou seja, seu protocolo de co-
municação.
Esta incompatibilidade nos protocolos dos diversos fabricantes tem dificultado a
necessidade crescente de interconexão de seus equipamentos, de diferentes tecnol o-
gias, nos projetos de automação integrada de uma indústria.
Com o propósito de se criarem padrões, várias entidades e organizações inter-
nacionais, tais como a ISO, IEC, IEEE,ANSI, entre outras, tem apresentado propo s-
ta/modelos de padronização.
FIELD BUS, que objetiva interligar equipamentos primários localizados no
campo, ou seja, junto ao processo, com o nível superior de controle e supervisão. São
considerados equipamentos primários, transdutores e atuadores “inteligentes”, incluin-
do controladores de motores, e até pequenos CP’s ou remotas de E/S.
Um dos padrões que está sendo adotado de forma mais veemente é o PROF I-
BUS (norma DIN 19245 partes 1 e 2). Os grandes fabricantes europeus adotaram este
padrão e já possuem equipamentos que se comunicam nesta rede.
Para comunicação do CP com E/S remotas foi criado o PROFIBUS-DP (norma
DIN 19245 parte 3).
1.1.12 SUPERVISÃO E CONTROLE
Um sistema de controle de um máquina, conjunto de máquinas ou processo,
pode configurar-se de diversas formas: individualmente, centralizado ou distribuído.
A definição e adoção da forma mais adequada, vai depender, também, de uma
avaliação dos diversos aspectos envolvidos, tais como, complexidade do sistema, flexi-
bilidade desejada, nível de redundância, integração, manutenabilidade, custo, etc. O
que vale a pena destacar, é que o controlador programável, independentemente da
configuração adotada, aparece como uma excelente opção, como equipamento de
controle. Os recursos de software para funções de sequenciamento e intertravamento,
controle de malha aberta e fechada, bem como, a disponibilidade de distribuição do
controle, através das redes de comunicação e dos seus módulos especiais inteligentes,
permitindo, desta forma, a implementação parcial ou total da redundância no sistema,
confirmam nossa afirmação.
Os sistemas modernos de automação industrial estão sendo baseados em a r-
quiteturas verticalmente distribuídas, conforme a figura 3.
A implementação do nível de supervisão do controle do processo, ou seja, da
interface homem-processo, assume, também, papel muito importante dentro desta e s-
trutura hierárquica de controle. Evidentemente, existem várias maneiras de imple-
mentação, e a utilização de CP’s, no nível de controle, possibilita tais opções. A utiliza-

Processo
Controle
Supervisão
Coordenação ou
gerenciamento
Comando global ou
planejamento
Nível 1
Nível 2
Nível 3
Nível 4
ção dos tradicionais painéis sinópticos de controle, em função da ocupação em dem a-
sia, muitas vezes, do espaço disponível, bem como, pela pouca flexibilidade para pos-
síveis alterações, tem sido preterida.
A opção que vem se apresentando como bastante atraente, sendo cada vez
mais empregada, tanto no mercado internacional como brasileiro, é a utilização dos
microcomputadores e seus periféricos, como interface homem-processo.
O êxito da utilização deste equipamento em conjunto com CP’s, é decorrente
da sua série de vantagens proporcionadas:
- ambiente de hardware e software propício para o desenvolvimento de pro-
gramas dedicados às funções de supervisão, tendo em vista, o bom suporte de softw a-
re, especificamente linguagens de programação de alto nível;
- capacidade de memória e velocidade de processamento adequadas à maioria
das aplicações;
- modularidade e portabilidade dos programas;
- facilidade de acréscimo de novas funções e de manutenção das já existentes;
- linguagem gráfica de fácil manuseio para construção de telas de sinópticos de
processos, etc.;
- custo relativamente baixo.
A tendência verificada é a da utilização de microcomputadores compatíveis
com o IBM-PC. A forma construtiva destes microcomputadores depende basicamente
do local onde será instalado. Podendo ser um micro industrial de mesa, uma worksta-
tion com monitor e teclado incorporado, ou uma placa que pode ser conectada no pr ó-
prio Rack do CP.
As principais funções implementadas pelo microcomputador são as seguintes:
- Apresentação de sinópticos do processo, com atualização dinâmica dos valo-
res reais e teóricos das variáveis controladas;
Figura 3 - Arquitetura de um sistema de automação

- Apresentação de frontais de instrumentos, com informações relativas a cada
malha, tais como, limites de alarme, ponto de ajuste (set-point), parâmetros de controle
(ganhos), etc.;
- Registro de tendência (representação gráfica x tempo), em tempo real, das
variáveis controladas;
- Registro de tendência histórica, através da armazenagem das informações
anteriores, com apresentação sob solicitação ou freqüência pré-determinada;
- Registros de alarmes ( ocorrências, conhecimento e retorno ao normal), e
eventos (troca de estado das malhas, alteração de set-points, limites de alarmes, etc),
com indicação da data, hora e descrição do evento ou alarme;
- Hard-copy das telas em impressoras;
- Manutenção de biblioteca de procedimentos padrão, para ser consultada pelo
operador em caso de tomadas de decisão;
- entre outras.
A adoção de dois microcomputadores acoplados à rede de comunicação, com
subdivisão de atribuições, bem como, a possibilidade de operação backup de cada um
deles, ou seja, o controle integral de um no caso de uma falha do outro, é uma prática
largamente empregada.
Figura 4 - Exemplo de tela utilizada em um sistema de supervisão

TERMINOLOGIA
A terminologia apresentada abaixo é normalmente utilizada com Controladores
Programáveis.
ACOPLADOR ÓPTICO - Dispositivo que acopla os sinais de um circuito eletrônico a
um outro através de radiação eletromagnética (luz).
ALFANUMÉRICO - Informações que consiste em caracteres alfabéticos, numéricos ou
especiais.
ALGORITMO - Um procedimento passo a passo para resolver um problema, as vezes
usado com relação a um programa de software.
AND ou E - Operação que gera um “1" lógico se e somente se todas as entradas forem
“1". Na programação em diagramas de contatos, representa-se a operação E como um
circuito em série.
ASSINCRONO - Não ligado a um clock ( funciona fora das restrições do clock da CPU).
AUTODIAGNÓSTICO - O hardware e firmware dentro de um controlador, permitem que
ele monitore seu próprio estado e indique qualquer falha que possa ocorrer dentro dele.
BAUD RATE - Uma medida de comunicação de transmissão serial de dados. É o n ú-
mero de bits transmitidos por segundo, incluindo bits de “partida” e “parada”.
BACKUP - Fonte de energia adicional cuja finalidade é reter as informações contidas
em memórias voláteis (RAM), em caso de falha na alimentação do CP.
BCD - Valor decimal codificado em binário. Um sistema de codificação em que cada
dígito decimal de 0 a 9 é representado por quatro dígitos binários (bits).
BINÁRIO - Um sistema de numeração que usa somente os algarismos “0" e “1". Tam-
bém chamado base “2".
BIT -Um dígito binário; o menor elemento de dados digitais que pode ter o valor “0"u”1"
BIT DE PARIDADE - Um bit adicional acrescentado a uma palavra de memória para
tornar a soma do número de “1" em palavra de paridade par ou impar.
BUFFER - Registro para armazenamento temporário de dados que pode permitir que
os dados saiam em tempos ou taxas diferentes dos dados de entrada.
BURN - Operar um dispositivo a uma temperatura elevada para aumentar a probabil i-
dade de que qualquer defeito do dispositivo cause uma falha. Utiliza-se no controle de
qualidade de equipamentos eletrônicos.

BUS - Grupo de linhas para transmissão ou recepção de um grupo de bits associados
para transferência ou controle de dados.
BYTE - Um grupo de 8 dígitos binários (bits) operados como uma unidade.
CANAL DE E/S - É um único circuito de entrada ou saída de uma unidade de E/S.
Cada dispositivo de entrada ou saída do usuário é conectado a um canal de E/S.
CAPACIDADE ARITMÉTICA - A capacidade de executar operações aritméticas com o
processador.
CARACTERE - Um símbolo de um conjunto de símbolos elementares, tais como uma
letra do alfabeto ou um número decimal. Os caracteres podem ser expressos em mu i-
tos códigos binários.
CHAVE THUMBWHEEL - Uma chave numérica rotativa , usada para introduzir info r-
mações numéricas em um controlador.
CHECKSUM - (verificação de soma) Faz a auto-diagnose de toda memória do sistema.
CLOCK - Sinal básico para marcar o tempo. Os pulsos de clock são gerados periodi-
camente através do sistema e são usados para sincronizar a operação do equipame n-
to.
CÓDIGO ASCII - (Código Padrão de Intercâmbio de Informações). Código Padrão us a-
do em transmissão de dados, em que cada um dos 128 números, letras, símbolos e
códigos de controle especiais, representado por um número binário de 7 bits.
CÓDIGOS MNEMONICOS - Nomes simbólicos para instruções, registros, endereços,
etc.
COMPLEMENTO - mudança de “1" para “0" e “0" para “1".
CONTATO - Uma das partes que transmitem corrente de um relê chave ou um cone c-
tor que são acoplados ou deslocados para abrir ou fechar circuitos elétricos.
CONTATO NORMALMENTE ABERTO - Um par de contatos que fica aberto quando a
bobina de um relê não estiver energizada.
CONTROLE DISTRIBUÍDO - Um sistema de divisão de controle do processo ou da
fábrica em diversas áreas de responsabilidade, cada uma administrada pelo seu pró-
prio Controlador Programável, estando o conjunto todo interconectado através de bus
de comunicação.
CONVERSOR DIGITAL/ANALÓGICO (D/A) - Dispositivo para converter uma palavra
digital em sinal de tensão ou corrente analógica equivalente.

CP - Abreviação de Controlador Programável.
CPU -(Unidade Central de Processamento) - A parte de um Controlador programável
que controla a interpretação e execução de instruções.
DIAGRAMA DE CONTATOS - Um diagrama que mostra os símbolos dos componentes
reais e a configuração básica de fiação de um circuito lógico a relê.
DIAGRAMA LÓGICO - Um desenho que representa graficamente as funções lógicas E,
OU, NÃO, etc. ...
DIGITAL - Uma referência para representação de dados por sinais discretos, como a
presença ou ausência de um nível de sinal para indicar “1" ou “0" (dados binários). É
também um tipo de alfanuméricos discretos e de forma completa.
DIGITO SIGNIFICATIVO - Um dígito que contribui para a precisão de um número.
DISQUETE - Placa circular fina e flexível de Mylar com uma superfície de óxido mag-
nético na qual os dados são gravados em trilhas e da qual se pode ler os dados.
DISPLAY DE SETE SEGMENTOS -Um formato de display que consiste em sete barras
dispostas de forma tal que cada dígito de 0 a 9 pode ser mostrado energizando-se d u-
as ou mais barras.
DISPOSITIVO DIGITAL - Um dispositivo eletrônico que processa os sinais elétricos
que tem apenas dois estados, como ligado ou desligado, tensões alta ou ba ixa.
DISPOSITIVO DE SAÍDA - Dispositivos como solenóides, partidas elétricas, lâmpada,
etc... que recebem dados do Controlador Programável.
DOCUMENTAÇÃO - Uma coleção ordenada de dados gravados sobre hardware e
software, tais como: esquemas, listagens, diagramas, etc ... para oferecer informações
de referência para aplicação, operação e manutenção do CP.
E/S (“I/0”) - Abreviação de entrada/saída (“input/output”)
EDITAR - Modificar deliberadamente o programa armazenado do usuário.
EEPROM ou E2PROM - Memória apenas de leitura, programável, não volátil, que pode
ser apagada eletricamente e reprogramada.
EPROM - Memória apenas de leitura, programável, não volátil, que pode ser apagada
através de exposição da memória a uma fonte de luz ultravioleta e reprogramada.

EQUIPAMENTO PERIFÉRICO - Equipamentos que podem se comunicar com o CP.
EX. Terminal de vídeo, microcomputador, impressora, gravador k-7, unidade de pro-
gramação, etc...
EXECUÇÃO - A realização de uma operação específica tal como seria realizada atra-
vés do processamento de uma instrução, de uma série de instruções ou de um pr o-
grama completo.
EXCLUSIVE OR ou “OU EXCLUSIVO” (XOR) - Operação lógica entre dois dígitos biná-
rios que gera um resultado “1" se é somente se um dos dois dígitos tiver o valor “1" e,
caso contrário, gera um resultado “0".
FIRMWARE - Software que foi tornado parte do hardware e transparente para o usu á-
rio. Ex.:Colocando-se o mesmo na ROM.
FLOPPY DISK - Vide Disquete.
FORÇAMENTO DE E/S - O processo de ultrapassar o estado verdadeiro de uma en-
trada ou saída. Essas funções normalmente é usada como uma ferramenta na depur a-
ção durante a partida (startup) do CP.
HAND SHAKING - Comunicação nos dois sentidos entre dois dispositivos para efetuar
uma transparência de dados (isto é entre dois CP’s).
HARDWARE - Os dispositivos mecânicos, elétricos e eletrônicos que compõem um CP
e os componentes aplicativos.
INSTRUÇÃO - Um comando que fará um CP executar uma certa operação prescrita.
INTERFACE - Unidade para conectar um CP aos dispositivos de aplicação do usuário.
ISOLAMENTO ELÉTRICO DE E/S - Separação dos circuitos de campo dos circuitos
de nível lógico do CP, normalmente feito com isolamento óptico.
JUMP - Mudança na seqüência da execução das instruções do programa, alterando o
contador do programa.
LCD - (Display de cristal líquido). Um display que consiste basicamente de um cristal
líquido hermeticamente vedado entre duas placas de vidro.
LINGUAGEM DE ALTO NÍVEL - Linguagem poderosa orientada para o usuário, tal
como uma linguagem compiladora ou interpretador altamente capaz.
Ex.: Fortran, BASIC, C, Pascal, etc.
LINGUAGEM - Um conjunto de símbolos e regras para representar e comunicar infor-
mações (dados) entre as pessoas, ou entre pessoas e máquinas.

LINGUAGEM - Uma documentação impressa, tal como uma linguagem de contatos,
lista de instrução, ou outro tipo de material impresso pelo programa.
LOCALIZAÇÃO (ÁREA) - Em relação a memória, em uma posição de armazenamento
ou registro especificado por um endereço.
LÓGICA - Um processo de resolver problemas complicados através do uso repetido de
funções simples que definem conceitos básicos. Três funções lógicas básicas são: E,
OU e NÃO.
LÓGICA COMBINACIONAL - Circuito em que as saídas digitais dependem da combi-
nação das entradas.
LOOP DE CORRENTE OU ELO DE CORRENTE - Uma interface de transmis-
são/recepção a dois fios na qual a presença de um nível de corrente de 20 mA indica
dados (“1") e sua ausência indica nenhum dado (“0").
MARCADOR - Saída interna do CP que não é usada para acionar diretamente um di s-
positivo externo. Cada marcador é identificado por um único endereço atribuído pelo
usuário. Também conhecido como bobina interna ou flag.
MEMÓRIA - Memória é um agrupamento de elementos de circuito que tem capacidade
de armazenamento e recuperação. Ela fornece localizações para armazenamento te m-
porário ou permanente de dados digitais.
MEMÓRIA DE DADOS OU MEMÓRIA DE RASCUNHO - Uma memória de alta veloci-
dade usada pela CPU para armazenar temporariamente uma pequena quantidade de
dados de forma que os dados possam ser recuperados rapidamente quando necess á-
rio.
MEMÓRIA NÃO VOLÁTIL - Uma memória cujos dados armazenados não se apagam
pela interrupção de energia durante a operação.
MEMÓRIA VOLÁTIL - Uma memória cujo conteúdo se perde irrecuperavelmente qua n-
do acaba a energia de operação.
MICROCONTROLADORES - Um pacote de lógica eletrônica digital, em geral em uma
única pastilha (chip), capaz de efetuar a execução da instrução, controle e processa-
mento de dados associados com a CPU do CP.
MICROSSEGUNDO (?s) - Um milionésimo de segundo (0,000001 s).
MILISSEGUNDO (ms) - Um milésimo de segundo (0,001 s)
NAND ou “NÃO E” - Operação lógica que gera “0" se e somente se todas as entradas
forem “1" (verdadeiras). Uma operação E negada.

NIBBLE - Grupo de 4 dígitos binários (bits).
NÍVEL LÓGICO - A grandeza de tensão associada com pulsos de sinal que represen-
tam os uns ou zeros (“1" e “0").
NOR ou “NÃO OU” - Operação lógica que gera “1" se e somente se todas as entradas
forem “0" (falsas). Uma operação OU negada.
NOT OU “NÃO” - Operação lógica que gera “1" se e somente se a entrada for “0" e
gera “0" se a entrada for “1".
NVRAM - (Memória de Acesso Aleatório Não Volátil). Um tipo especial de memória
RAM que não perde seu conteúdo devido a perda de alimentação. Não é preciso bat e-
ria com esse tipo de memória.
OPERAÇÃO SERIAL - Tipo de transferência de informação pelo qual os bits são man i-
pulados seqüencialmente e não simultaneamente como ocorre em uma operação p a-
ralela.
OPERAÇÃO ON-LINE - Operação em que o CP está controlando diretamente a má-
quina ou processo na fase de edição e depuração do programa.
OPERAÇÃO PARALELA - Tipo de transferência de informações em que todos os díg i-
tos de uma palavra são manipulados simultaneamente.
OPERAÇÃO BOOLEANAS - Operações lógicas tais como E, OU, NÃO, ou EXCLUSI-
VO ( baseado em lógica de dois estados, “1" ou “0" ).
OR ou “OU” - Operação lógica que gera “1" se qualquer uma das entradas for “1" (ver-
dadeira).
PALAVRA BINÁRIA - Um agrupamento de uns e zeros que tem significado por posição,
ou valor numérico no sistema binário de números. Ex.: 10010011 é uma palavra binária
de oito bits.
PALAVRA - O número de bits necessários para representar uma instrução do CP, ou o
número de bits necessários para representar o maior elemento de dados processados
pelo CP.
PROCESSAMENTO DISTRIBUÍDO - O fornecimento de responsabilidades a diversos
processadores que trabalham dentro de um mesmo sistema, e que operam ou mesmo
nível de responsabilidade de controle ou como parte de um esquema hierárquico de
controle.
PROGRAMA - Uma seqüência de instruções a serem executadas pelo processador
para controlar uma máquina ou processo.

PROGRAMA DE DIAGNÓSTICO - Programa especial para verificar a operação ade-
quada do CP.
PROGRAMADOR - Um dispositivo para inserir, monitorar, editar um programa ou pa-
rametrizar dados em um CP.
RAM - (Memória de Acesso Randômico). Memória de leitura/escrita.
RECONHECIMENTO (ACKNOWLEDGE) - Sinal de controle para indicar a aceitação
de dados de um processo de E/S. Este sinal pode ser feito via Software ou Hardware.
REGISTRADOR DE DESLOCAMENTO - Memória de armazenamento temporário na
qual os dados de informação são deslocados uma ou mais posições de maneira cont í-
nua.
REGISTRADOR DE DESLOCAMENTO ASSINCRONO - Um registrador de desloca-
mento que não exige clock. Os segmentos de registrador são carregados e deslocados
somente na entrada de dados.
REGISTRO - Um dispositivo de armazenamento para armazenar temporariamente um
grupo de bits.
RELÉ - Um dispositivo operado eletricamente que comuta mecanicamente circuitos
elétricos.
ROM - Memória apenas de leitura. Uma memória em que a informação é armazenada
permanentemente durante sua fabricação.
RS-232C - Uma norma para a transmissão de dados através de um par de fios tranç a-
dos; ela define atribuições de pinos, níveis de sinal, etc...
SAÍDA - Informação transferida do CP através dos módulos de saída para controlar
dispositivos de saída.
SIMBOLOGIA DE CONTATO - Também conhecida como de escada, ela expressa a
lógica do controlador, programada pelo usuário.
SOFTWARE - Programas de instruções, incluindo os programas operacionais do si s-
tema ( executivos) e programas introduzidos na memória pelo usuário (aplicativos).
SOFTWARE APLICATIVO - Programa desenvolvido pelo usuário o qual é responsável
pelas operações e controle da máquina e/ou processo. Este programa normalmente é
armazenado em memória não volátil e está disponível ao usuário para modificações.
SOFTWARE OPERACIONAL OU SISTEMA OPERACIONAL - Programa responsável
pelo gerenciamento das funções internas de controle de um CP. Este programa é a r-
mazenado em memória não volátil e não está disponível ao usuário.

TEMPO DE EXECUÇÃO - O tempo total exigido para a execução de uma operação
específica.
TEMPO DE VARREDURA - O tempo necessário para executar completamente o pr o-
grama do CP uma vez, incluindo atualização de E/S.
UNIDADES DE ENTRADA/SAÍDA - Interface entre o processador do CP e os dispositi-
vos externos conectados pelo usuário para comunicação de dados de entrada e saída
do processador.
UNIDADE LÓGICA ARITMÉTICA - Circuito para combinar operados e operadores a fim
de executar, por exemplo: adição, subtração, divisão, multiplicação, operações lógicas,
deslocamento e complementação.
VARREDURA DE E/S - O tempo necessário para que o processador do CP monitore
todas as entradas e controle todas as saídas.
VARREDURA DE PROGRAMA - O tempo necessário para que o processador execute
uma vez todas as instruções no programa.
WATCHDOG - Uma combinação de Hardware e Software que age como um esquema
de intertravamento, desligando as saídas do CP do processo, na hipótese de um mal
funcionamento do sistema.

ANEXOS
1.11.1 - MANUAL SIMPLIFICADO DO CLW-01
1.Menu Principal
Opções:
LADDER – Edição e monitoração das lógicas em diagrama de contatos (LADDER).
FUN. BLOCK – Edição dos parâmetros dos temporizadores, contadores, entradas
analógicas e monitoração do estado dos mesmos.
RUN/STOP – Quando o Clic estiver em operação aparecerá a opção STOP para pas-
sar o Clic para o modo de edição. Quando o Clic estiver em modo de edição aparecerá
a opção RUN, para passar o Clic para o modo de operação.
CLEAR PROG. – Apaga a memória de programa do Clic. Esta opção após selecionada
irá solicitar a confirmação do usuário.
DOWN LOAD – Carrega o Programa do Clic para o Módulo de memória.
UP LOAD – Carrega o programa do Módulo de memória para o Clic.
RTC SET – Ajuste do relógio de tempo real, quando disponível.
PASSWORD – Bloqueia a visualização e edição da lógica. Obs.: Quando o programa
estiver protegido, é necessário que seja digitada a senha correta para liberar a visuali-
zação ou edição da lógica. Para ativar novamente a proteção é necessário digitar no-
vamente a senha.
Apaga contatos.
Habilita seleção dos ende-
reços de memória.
Confirma a entrada de um
novo parâmetro ou seleção
de um novo menu.
Cancela operações e retorna
para menus anteriores.
Teclas direcionais para
movimentação do
cursor nos menus e
telas.

2. Editor LADDER
Para inserir um contato, posicione o cursor no local desejado com as teclas di-
recionais e pressione a tecla SEL, e utilize a tecla OK para confirmar. Com a teclas
direcionais define-se o tipo e o número do endereço desejado. Para inserir um contato
negado ou uma linha continua, pressione a tecla SEL novamente até chegar ao sím-
bolo desejado. Tipos de endereços: i?: entrada digital, G?: comparador de entrada
analógica (0 – 10V), D - pulso de subida (d - pulso de descida), T?: temporizador, C?:
contador, R?: comparador de RTC, M?: marcador auxiliar, Q?: saída digital. A primeira
letra minúscula seleciona o contato NF. Comandos especiais:
SEL + DEL apaga uma linha.
SEL + OK insere uma linha.
SEL + ? /? : exibe a tela anterior “?” ou próxima”.
3. Function Block (Bloco de Função)
Edição dos parâmetros dos temporizadores, contadores , comparadores de
entradas analógicas e comparadores de RTC. Também utilizado para monitorar os
mesmos. Para alterar um parâmetro navegue utilizando as teclas direcionais até pos i-

cionar o cursor sobre o parâmetro desejado, pressione a tecla SEL e utilize as tecla
direcionais para alterar os valores. Utilize a tecla OK para confirmar o valor. Comandos
especiais:
SEL alterna entre os tipos de blocos de função.
SEL + ?/?: altera o endereço do bloco.
4. Display de Monitoração das Entradas e Saídas Digitais
Indica o estado das entradas e saídas digitais, caso uma entrada for acionada aparec e-
rá uma indicação acima do número da mesma, caso uma saída for acionada aparecerá
uma indicação abaixo do número da mesma.
Para retornar ao menu principal pressione a tecla ESC
5. Endereçamento
Código Descrição
I1~IC Entrada digital (NA)
i1~iC Entrada digital (NF)
G1~G4 Comparadores de entradas analógicas
D 'ON' Pulso de subida
d 'OFF' Pulso de descida
T1~TF Temporizador (NA)
t1~tF Temporizador (NF)
C1~C8 Contador (NA)
c1~c8 Contador (NF)
R1~R8 Comparador de relógio de tempo real (NA)
r1~r8 Comparador de relógio de tempo real (NF)
M1~MF Marcador auxiliar (NA)
m1~mF Marcador auxiliar (NF)
Q1~Q8 Saída digital (NA)
q1~q8 Saída digital (NF)

6. Temporizadores
N = modo de operação do temporizador
Z = entrada para a seleção da base de tempo
X3 = é o endereço ( I1 – g4 ) para a entrada de reset do temporizador
Y = número do temporizador (T1 ? TF) e o status do mesmo
CCCC = valor atual do temporizador (0000?9999 ou 000.0?999.9)
PPPP = preset do temporizador (0000?9999 ou 000.0? 999.9)
Os modos de operação são os seguintes :
Modo 1 – Retardo na energização.
Modo 2 – Retardo na energização memorizando o estado da saída após atingir o tem-
po até o acionamento da entrada de reset.
Modo 3 – Retardo na desenergização com entrada de reset (aciona a saída quando a
entrada for acionada, temporiza após a entrada ser desacionada e desliga a saída no
final da temporização).
Modo 4 – Retardo na desenergização após o flanco de descida (aciona a saída quando
a entrada for desacionada, temporiza após a entrada ser desacionada e desliga a saída
no final da temporização).
Modo 5 – Modo oscilador.
Modo 6 – Modo oscilador com reset.
Modo 7 – Retardo na desenergização com entrada de reset
7. Contadores
N = modo de operação do contador
Z = define a direção da Contagem (ON progressiva, OFF regressiva
X3 = é o endereço ( I1 – g4 ) para a entrada de reset do contador
Y = número do contador (C1 ? C8) e o status do mesmo
CCCC = valor atual do contador (0000?9999)
PPPP = preset do contador (0000?9999)
Todos os contadores são bidirecionais (com a entrada em nível lógico 0 conta no sentido crescente, com a entrada
em nível lógico 1 conta no sentido decrescente).
Modo 1 – Ao atingir o valor ajustado, aciona a saída, permanecendo esta ligada até ser
acionado o reset, ou invertido o sentido de contagem. Quando atingir o valor ajustado,

a contagem pára. Quando o sentido de contagem for decrescente, a saída irá acionar
ao atingir o valor zero. Não mantém o valor de contagem quando desenergizado.
Modo 2 – Ao atingir o valor ajustado, aciona a saída, permanecendo esta ligada até ser
acionado o reset, ou invertido o sentido de contagem. Quando atingir o valor ajustado,
a contagem não pára, continuando a contar os pulsos. Quando o sentido de contagem
for invertido, a contagem será decrementada do valor atual. A saída irá acionar ao atin-
gir o valor zero.
Modo 3 - Idem ao modo 1, porém mantém o valor de contagem quando des energizado.
Modo 4 - Idem ao modo 2, porém mantém o valor de contagem quando des energizado.
8. Comparadores para Entradas Analógicas
N = seleção de modo da função de comparação
C.CCv = valor da entrada analógica 1
P.PPv = valor da entrada analógica 2
Y = número do comparador (G1 ? G4) e o status do mesmo
R.RRv = valor de ajuste da comparação
Modo 1 – Verifica se a diferença entre A1 e A2, é menor ou igual ao valor ajustado.
Modo 2 – Verifica se A1 é menor ou igual a A2.
Modo 3 – Verifica se A1 é maior ou igual a A2.
Modo 4 – Verifica se A1 é menor ou igual ao valor ajustado.
Modo 5 – Verifica se A1 é maior ou igual ao valor ajustado.
Modo 6 – Verifica se A2 é menor ou igual ao valor ajustado.
Modo 7 – Verifica se A2 é maior ou igual ao valor ajustado.
Obs.: O bloco comparador deve ser habilitado em LADDER
9. Comparadores para RTC (Relógio de Tempo Real)
WW-WW = dias da semana
Z = modo de operação
CC:CC = horário atual do relógio
Y = número do comparador (R1 ? R8) e o status do mesmo
OO:OO = horário para ligar
FF:FF = horárário para desligar

Modo 1 – O acionamento da saída acontece no horário de início da comparação aju s-
tado, e o desligamento da mesma, acontece no horário de término da comparação
ajustado. Este modo não leva em consideração o período da semana ajustado.
Modo 2 – O acionamento da saída acontece no horário de início da comparação aju s-
tado, e o desligamento da mesma, acontece no horário de término da comparação
ajustado. Este modo é habilitado somente no período da semana ajustado.

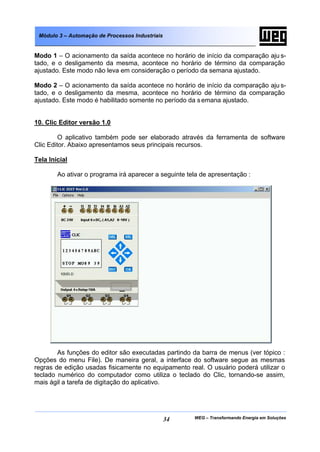

10. Clic Editor versão 1.0
O aplicativo também pode ser elaborado através da ferramenta de software
Clic Editor. Abaixo apresentamos seus principais recursos.
Tela Inicial
Ao ativar o programa irá aparecer a seguinte tela de apresentação :
As funções do editor são executadas partindo da barra de menus (ver tópico :
Opções do menu File). De maneira geral, a interface do software segue as mesmas
regras de edição usadas fisicamente no equipamento real. O usuário poderá utilizar o
teclado numérico do computador como utiliza o teclado do Clic, tornando-se assim,
mais ágil a tarefa de digitação do aplicativo.

Num
Lock
/ * -
+
.
Enter
0
Ins
,
Del
?
DEL
ESC
?
?
?
SEL
OK
5
Para identificar facilmente as teclas que são utilizadas, a figura abaixo, repre-
senta o mapa do teclado númerico para o uso do Clic Editor :
Utilize estas teclas para facilitar o trabalho de edi-
ção do programa.
Menu File
Este menu é utilizado para gerenciamento de arquivos e impressão. Abaixo são
descritas cada uma das opções disponíveis.
Opções do Menu File :

- New .........: cria um novo projeto.
- Open .......: abre um projeto já existente.
- Save ........: salva o projeto que está sendo editado.
- Save As ...: salva o projeto ativo com outro nome.
- Print ........: imprime o projeto e seus parâmetros.
- Exit ..........: para encerrar a edição e fechar o Clic Editor.
Menu Options
Opções do Menu Options :
- Select Model ......: para escolher o modelo do Clic a ser utilizado (ver observação).
- Read ...................: para carregar no Clic Editor os dados armazenados na memória
do controlador.
- Write ...................: para transferir para o controlador os dados armazenados no Clic
Editor.
- Simulation ..........: para simular no Clic Editor a execução do programa.
- Monitor ...............: permite acompanhar no Clic Editor a execução do programa.
- Link Com Port ...: estabelece a comunicação entre o controlador e o microcomp u
tador.
Observação : A tabela abaixo apresenta os modelos de CLW disponíveis e suas c a-
racterísticas principais.

Entradas
Código Modelo
Tensão
de
Alimentação Digitais
Analógicas
0...10Vcc
Saídas
Digitais
Rele 10A
Relógio
Tempo
Real
417111070 CLW-01/10MR-D 6 - Não
417111071 CLW-01/10HR-D
24 Vcc
4 2 Sim
417111072 CLW-01/10MR-A 6 - Não
417111073 CLW-01/10HR-A
110/220 Vca
6 -
4
Sim
417111074 CLW-01/20MR-D 12 - Não
417111075 CLW-01/20HR-D
24 Vcc
10 2 Sim
417111076 CLW-01/20MR-A 12 - Não
417111077 CLW-01/20HR-A
110/220 Vca
12 -
8
Sim
417111078 Memória EEPROM Memória para back-up
417111079 Cabo Clic Cabo de programação Clic
Menu Help
Opções do Menu Help :
- Help Topics ...: ativa a ajuda online do Clic Editor.
- About .............: para ver informações sobre o Clic Editor.

1.11.2 - MANUAL DO PC12 DESIGN CENTER VERSÃO 1.74
Requisitos de Sistema
O PC 12 Design Center necessita dos seguintes requisitos básicos para funcionar corretamente :
- Um computador pessoal compatível com o IBM-PC com processador Pentium 133 MHz ou superior;
- Pelo menos 10 Mbytes de espaço livre de disco rígido;
- 32 Mbytes de memória RAM (64 Mbytes recomendado)
- Microsoft Windows 95 ou superior;
Nota : Feche todos os outros programas/aplicativos abertos pois o PC12 requer muita memória disp onível.
Instalação
Para instalar o programa basta seguir os seguintes passos :
- Insira o disco 1/3 na unidade de disco flexível 3½”;
- Através do botão “Iniciar” , escolha a opção “Executar” e procure pela unidade de disco flexível;
- Clique duas vezes sobre o ícone do SETUP;
- Em seguida o programa instalará o PC12 Design Center na pasta c:Program FilesPC12 Design Center e criará
um grupo de programa chamado PC12 na área de trabalho do Windows;
- Para facilitar a execução você poderá criar um atalho na área de trabalho.
Nota : Caso ocorra algum problema ou falha durante a instalação do PC12, entre em contato com a Weg I n-
dústrias Ltda – Divisão Automação.

Visão Geral
O PC12 Design Center permite ao usuário criar o software aplicativo para toda linha
TP02 de controladores programáveis. A seguir faremos uma descrição das principais caracterí s-
ticas ( telas, menus, comandos básicos, arquitetura de memória, etc ... ) , bem como aplicaremos
alguns exercícios para fixação dos conceitos e comandos.
Tela Principal
A figura 1 mostra a tela principal do PC12 Design Center. Os detalhes referentes a cada
uma das partes da interface é feita em seguida.
( 1 ) – Menu Principal
( 2 ) – Barra de Botões
( 3 ) – Tela de edição do programa
( 4 ) – Barra de Ferramentas do editor Ladder
( 5 ) – Barra de Ferramentas do editor Boolean
( 6 ) – Nome do arquivo ativo para edição
( 7 ) – Indicação do módulo básico
( 8 ) – Porta de comunicação serial selecionada
( 9 ) – Status de operação do TP02
(10) – Display do Relógio de Tempo Real ( Real Time Clock), disponível so
mente para os módulos de 40 e 60 pontos.
( 1 ) ( 2 )( 3 )
( 6 ) ( 7 ) ( 8 ) ( 9 ) ( 10 )
( 5 )
Figura 5 - Tela Principal
( 4 )

Opções do Menu Principal :
File Menu (Menu Arquivo)
- New ( Novo ) : Para criar um novo arquivo de programa;
- Open ( Abrir ) : Para abrir um arquivo de programa previamente criado;
- Load ( Carregar ) : Para carregar um outro programa no aplicativo ativo;
- Save ( Salvar ) : Para salvar o programa que está sendo editado (*);
- Save As ( Salvar Como ) : Para salvar o programa ativo com um outro nome;
- Print ( Imprimir ) : Para imprimir o aplicativo ou seus parâmetros;
- Print Preview ( Visualizar Impressão ) : Permite uma visualização antecipada do aplicativo ou seus parâme-
tros;
- Print Setup ( Ajuste de Impressão ) : Para selecionar e configurar a impressora;
- Exit ( Sair ) : Para encerrar a edição e fechar o PC12 Design Center;
Barra de Botões (**) :
New Print Preview
Open Print
Save
(*) Quando um aplicativo é salvo são gerados os seguintes arquivos :
Figura 6 - File Menu (Menu Arquivo)

- nomearquivo.PLC : define o programa do usuário (aplicativo);
- nomearquivo.sys1 : arquivo de dados para a memória de sistema (WSxxx);
- nomearquivo.sys2 : arquivo de dados para os marcadores especiais (SCxxx);
- nomearquivo.cnt : salva a posição (endereço) do final do programa Ladder;
- nomearquivo.reg1 : arquivo de dados para os registradores Vxxxx;
- nomearquivo.reg2 : arquivo de dados para os registradores Dxxxx;
- nomearquivo.reg3 : arquivo de dados para os registradores WCxxxx;
- nomearquivo.sym : arquivo de dados para o rótulos (symbols);
- nomearquivo.file : arquivo de dados para os registradores de texto;
- nomearquivo.cmt : arquivo de dados para os comentários do aplicativo;
- nomearquivo.typ : registra o tipo de módulo básico;
(**) A Barra de Botões permite um acesso mais rápido e direto ao menu desejado.
Edit Menu ( Menu Editar )
Figura 7 - Edit Menu (Menu Editar)
- PLC Type (Tipo de PLC) : Define o tipo de unidade básica para o qual será criado o aplic ativo;
Figura 8 - Caixa de diálogo CLP Type

TP02 - 20/28 pontos 1,5 kwords
Capacidade de memória disponível
TP02 – 40/60 pontos 4,0 kwords
- Clear Memory (Limpar Memória) : Para limpar o aplicativo e/ou ajustes do PC12 conforme as seguintes
opções :
Figura 9 - Caixa de diálogo Clear Memory
? Clear Program – Apaga todas as instruções do aplicativo;
? Clear Symbol – Apaga todos os rótulos atribuidos aos contatos e registradores;
? Clear System – Reseta todos os ajustes da System Memory (WSxxx) e marcadores especiais (SCxxx)
para seus valores default;
? Clear Register/Data/Text – Limpa todos os valores dos registradores (Vxxx, Dxxx, WCxxx) e arquivos
de texto (FL001~130);
- Boolean (Lista de Instruções) : Ativa o modo de edição em Booleano (lista de instruções);
Barra de Botões :
Modo de edição em Boolean
Esta função converterá o programa editado em linguagem Ladder (diagrama de contatos) para
a codificação em Boolean (lista de instruções) automaticamente.
- Ladder (Diagrama de Contatos) : Ativa o modo de edição em Ladder (diagrama de contatos);
Barra de Botões :
Modo de edição em Ladder
Esta função converterá o programa editado em Boolean (lista de instruções) para Ladder
(diagrama de contatos) automaticamente.
- Data Memory (Memória de Dados) : Para editar valores de dados ou conteúdo de registradores Vxxx,
Dxxx, WCxxx, e arquivos de texto (FL001~130);

Para que os registradores entre V001~V256 recebam o valor atribuido pela caixa de diálogo
mostrada na Figura – 6, o endereço WS022 deve ser ajustado com o valor igual a 1.
Figura 10 - Caixa de diálogo para edição dos registradores
Barra de Botões :
Ativa a caixa de diálogo para edição da memória de dados (opção Vxxx) [?]
- System Memory (Memória de Sistema) : Para ajustar os parâmetros do TP02, incluindo a memória de
sistema (WSxxx) e marcadores especiais (SCxxx);
Barra de Botões :
Ativa a caixa de diálogo para edição da memória de dados (opções WS e SC) [?]
- Symbol (Rótulos) : Para atribuir rótulos aos endereços de entradas, saídas, acumuladores, sequenciadores,
marcadores simples e especiais;
Barra de Botões :
Ativa a caixa de diálogo para edição de rótulos (Endereços : Xxxx, Yxxx, Dxxx, Vxxx, Sxxx,
Cxxx, SCxxx )
Exemplo : Suponhamos que no diagrama elétrico haja um botão designado como SH1 (tag ou rótulo) e que no
endereçamento do software tenhamos definido esta entrada como X010. Poderemos associar ao endereço X010 o
[?]
Ver a Figura - 6

rótulo/símbolo SH1, de maneira que quando lermos o aplicativo ficará fácil identificarmos o que aquele endereço
representa no diagrama elétrico.
O controlador reconhece somente o endereçamento
Figura 11 - Caixa de diálogo para definição de rótulos
- Used Table (Tabela de utilização) : Para verificar quais endereços estão sendo como saídas e acumulado-
res que estejam sendo com contatores/temporizadores dentro do aplicativo;
Figura 12 - Tela Used Table
Barra de Botões :

Ativa a caixa de diálogo da tabela de utilização
Quando um endereço estiver sendo utilizado, um asterístico aparecerá ao lado do mesmo na
tabela mostrada pela Figura-8.
- Check Logic (Compilador) : Verifica se existem erros de sintaxe no aplicativo e gera o arquivo executável
que será escrito na memória do controlador;
Efetua a compilação e gera o programa executável do software aplicativo
Quando o compilador encontra algum erro é emitido uma mensagem especificando o tipo de
problema encontrado. Cada erro possui uma mensagem específica e esta codificação é apre-
sentada detalhadamente no tópico “Mensagens de Erro”..
- Sort Right (Alinhamento a direita) : Alinha a última célula de cada linha de programa com o lado direito
da tela de edição;
Barra de Botões :
Para alinhar últimas células a direita da tela de edição
Exemplo :
Figura 13 - Tela antes do comando Sort Right

Figura 14 - Tela depois do comando Sort Right
PLC Menu ( Menu PLC )
Figura 15 - PLC Menu
Você poderá utilizar todas as funções deste menu quando o PC12 estiver comunicando com
o TP02

- Write ( Escrever ) : Para definir o que será transferido para a memória do controlador conforme as
seguintes opções :
Figura 16 - Caixa de diálogo Write
? Write Program Data – Transfere o programa executável para a memória do controlador;
? Write System Data – Transfere os valores ajustados na memória de sistema ( WSxxx );
? Write Vxxx Data – Transfere os valores ajustados para os registradores Vxxx;
? Write Dxxx Data – Transfere os valores ajustados para os registradores Dxxx;
? Write WCxxx Data – Transfere os valores ajustados para os registradores WCxxx;
? Write FLxxx Data – Transfere os arquivos de texto editados nos registradores FL001~130;
- Read ( Ler ) : Para carregar no PC12 os dados armazenados na memória do controlador conforme as se-
guintes opções :
Figura 17 -Caixa de diálogo Read
? Read Program Data – Carrega o programa executável para o microcomputador ( PC12 );
? Read System Data – Carrega os valores armazenados na memória de sistema ( WSxxx );
? Read Vxxx Data – Carrega os valores ajustados nos registradores Vxxx;
? Read Dxxx Data – Carrega os valores ajustados nos registradores Dxxx;
? Read WCxxx Data – Carrega os valores ajustados nos registradores WCxxx;
? Read FLxxx Data – Carrega os arquivos de texto editados nos registradores FL001~130;
? ASCII Code – Lê os dados no formato ASCII;
? HEX Code – Lê os dados no formato hexadecimal;
- Run ( Executar ) : Para iniciar o ciclo de varredura do controlador;

- Após este comando o led indicativo RUN ficará continuamente aceso;
- Caso ocorra uma indicação de erro verifique a memória de sistema do controlador
para identificar o que está ocorrendo;
- Stop ( Parar ) : Para encerrar o ciclo de varredura do controlador;
Após este comando o led indicativo RUN começará a piscar avisando que o controlador não
está executando a varredura.
- Password ( Senha ) : Para definir uma senha para o aplicativo;
Quando for escolhida esta opção surgirá na tela a seguinte caixa de diálogo :
Figura 18 - Caixa de diálogo Password
- Para efetuar uma alteração de senha, é necessário entrar primeiramente, com a senha
previamente estabelecida;
- Depois de estabelecida uma senha, esta será solicitada sempre que o usuário desejar
iniciar a execução do aplicativo ( RUN ), parar a execução do aplicativo ( STOP ), carregar o
aplicativo/dados para o PC12 ( READ ), transferir o aplicativo/dados para o controlador (
WRITE ) ou ainda, transferir o aplicativo armazenado na memória do controlador para a m e-
mória EEPROM.
- EEPROM ( Memória ) : Para armazenar ou carregar o aplicativo em EEPROM;
Quando esta opção for escolhida surgirá na tela a seguinte caixa de diálogo :
Figura 19 - Caixa de diálogo EEPROM
? Opção EEPROM PACK ? PLC : carrega aplicativo gravado em EEPROM para a memória do contro-
lador;
? Opção PLC ? EEPROM PACK : grava aplicativo da memória do controlador na EEPROM;
- Set RTC ( Ajusta Relógio Real ) : Ajusta o relógio de tempo real;
Quando escolhida esta opção surgirá na tela a seguinte caixa de diálogo :

Figura 20 - Caixa de diálogo Set RTC
Para ajustar o relógio basta preencher os campos Year (Ano), Month (Mês), Day (Dia), Hour (Hora), Minute (M i-
nuto) e Second (Segundo) e confirmar clicando no botão OK.
- Clear System ( Limpa memória de sistema ) : Limpa os valores ajustados na memória de sistema fazendo
com que a configuração do controlador volte ao default;
- Clear Data ( Limpa dados ) : Limpa o conteúdo da memória de dados ( registradores Vxxx, Dxxx, WCxxx,
FLxxx );
- Clear Program ( Limpa Programa ) : Limpa o aplicativo armazenado no controlador;
- Clear All Memory (Limpa toda memória ) : Limpa os valores armazenados em todas as áreas de memória
do controlador;
- Compare Program (Compara programa ) : Compara o aplicativo armazenado na memória do controlador
com o aplicativo ativo na área de edição do PC12;
O resultado da comparação será indicado através das seguintes caixas de diálogo :
Quando forem iguais :
Quando forem diferentes :
- Com Port (Porta de comunicação ) : Define através de qual canal serial será estabelecida
a comunicação entre o microcomputador e o controlador;

Figura 21 - Caixa de diálogo Communication Port
- Set Timeout Value ( Ajuste de erro ) :Define por quanto tempo o PC12 deve aguardar uma resposta do
controlador quando for solicitado uma transmissão de dados;
Figura 22 - Caixa de diálogo Time Out
- Para conexão com modem ajustar este parâmetro com um valor maior igual a 08;
- Para conexão com OP05 / OP06 ou OP32 ajustar com um valor maior igual a 10;
- Para conexão entre o controlador e o PC12 ajustar o valor deste parâmetro igual a 01.
Não Esqueça !
O aplicativo poderá ser transferido para o controlador somente com o mes-
mo no modo STOP

Monitor Menu (Menu Monitor)
Figura 23 - Menu Monitor
- Boolean ( Booleano ) : Para ter a monitoração on-line do aplicativo em lista de instruções;
Quando for escolhida esta opção será apresentada a seguinte tela no campo anteriormente utilizado para edição :

Figura 24 - Tela do Monitor Boolean
Onde os caracteres na cor “magenta” representam o estado / valores de cada endereço;
Para esta opção ser escolhida o editor deverá estar no modo Boolean. Caso contrário ela se
apresentará desativada no menu.
- Ladder ( diagrama Ladder ) : Para ter a monitoração on-line do aplicativo em diagrama de contatos;
Figura 25 - Tela Monitor Ladder
Onde os contatos na cor “magenta” representam o estado “ON” e os valores atuais do registradores, em “azul” apa-
recem os contatos em estado “OFF”;

Para esta opção ser escolhida o editor deverá estar no modo Ladder. Caso contrário ela se
apresentará desativada no menu.
- Register I/O Coils Data ( Registradores de dados e contatos ) : Para ter a monitoração on-line de dados e
registradores usados no aplicativo;
- Abort ( Abortar ) : Para interromper a monitoração do aplicativo;
- Set or Reset I/O Coil ( Set e Reset de contatos ) : Para simular via software a geração de um pulso no
estado de contatos durante a monitoração;
Quando esta opção é escolhida surgirá na tela a seguinte cixa de diálogo :
Figura 26 - Caixa de diálogo Set / Reset
- Este comando opera de maneira diferente que um comando do tipo Force/Unforce;
- Exemplo :
Suponhamos que o endereço X001 esteja em OFF;
Após o comando Set (On) : 1° Ciclo de Scan ? X001 = ON;
2° Ciclo de Scan ? X001 = OFF;
- Modify Register Value ( Modificação de valores ) : Para alterar valores de registradores durante a monito-
ração do aplicativo;

Quando for escolhida esta opção surgirá na tela a seguinte caixa de diálogo :
Figura 27 - Caixa de diálogo Modify Register Value
Algumas vezes esta função pode não funcionar na primeira tentativa, em função do Windows
estar muito ocupado durante a monitoração. Será necessário então pressionar novamente o
botão “modify” até que o dado seja transferido.
- Scan Time ( tempo de varredura ) : Para conhecer o tempo de varredura atual do controlador;
Figura 28 - Caixa de diálogo Scan Time
O tempo máximo de scan para o TP02 é 200 ms. Caso o tempo de scan seja maior que 200 ms
o controlador entrará em modo ERROR.
- RTC ( Relógio real ) : Para monitorar o relógio de tempo real do controlador;
Quando for escolhida esta opção o campo RTC irá mostrar o ajuste atual do relógio ( ver figura 25 ).
Para desativar a monitoração basta selecionar esta opção novamente.
Figura 29 - Relógio Real

Atenção !
Para monitorar o aplicativo é necessário que o controlador esteja em modo
RUN (executando a varredura)
BTools Menu (Menu de Ferramentas Boolean)
Figura 30 - Menu Boolean Tools
- STR (ou S no teclado) : Insere, na linha apontada pelo cursor, uma instrução STR/STR NOT;
Barra de Botões :
Para inserir um comando STR.
- AND (ou A no teclado) : Insere um comando AND/AND NOT na linha apontada pelo cursor;
Barra de Botões :
Para inserir um comando AND.
- OR (ou R no teclado) : Insere um comando OR/OR NOT na linha apontada pelo cursor;
Barra de Botões :
Para inserir um comando OR.
- OUT (ou O no teclado) : Insere um comando OUT na linha apontada pelo cursor;
Barra de Botões :
Para inserir um comando OUT.
- TMR (ou T no teclado): Insere um comando TMR (temporizador) na linha apontada pelo cursor;
Barra de Botões :
Para inserir um comando TMR.
- CNT (ou C no teclado) : Insere um comando CNT (contador) na linha apontada pelo cursor;

Barra de Botões :
Para inserir um comando CNT.
- FUN (ou F no teclado) : Insere um comando FUN (função) na linha apontada pelo cursor;
Barra de Botões :
Para inserir um comando FUN.
Para maiores detalhes ler o manual do de programação do TP-02.
Ltools Menu (Menu de Ferramentas Ladder)
Figura 31 - Menu Ladder Tools
- Comment : Insere um bloco de comentário no programa;
Barra de Botões :
Para inserir um comentário no aplicativo.
É possível editar até quatro linhas com 60 caracteres de texto no aplicativo;
- STR (ou S no teclado) : Insere um contato normalmente aberto na posição do cursor;
Barra de Botões :

Para inserir um contato NA.
- STR NOT (ou N no teclado) : Insere um contato normalmente fechado na posição do cursor;
Barra de Botões :
Para inserir um contato NF.
- OUT (ou O no teclado) : Insere uma bobina de saída na posição do cursor;
Barra de Botões :
Para inserir uma bobina.
- TMR (ou T no teclado): Insere um bloco TMR (temporizador) na posição do cursor;
Barra de Botões :
Para inserir um bloco TMR.
- CNT (ou C no teclado) : Insere um bloco CNT (contador) na posição do cursor;
Barra de Botões :
Para inserir um bloco CNT.
- FUN (ou F no teclado) : Insere um bloco FUN (função) na posição do cursor;
Barra de Botões :
Para inserir um bloco FUN.
- AND (ou A no teclado) : Insere uma linha horizontal na posição do cursor;
Barra de Botões :
Para inserir uma linha horizontal.
- OR (ou R no teclado) : Insere uma linha vertical na posição do cursor;
Barra de Botões :
Para inserir uma linha vertical.
- Delete Line (ou D no teclado) : Apaga uma linha vertical na posição do cursor;
Barra de Botões :
Para apagar uma linha vertical.

- AND Extension Line (ou shift + A no teclado) : Estende um ramo em série;
Barra de Botões :
Para inserir uma lógica em série.
- OR Extension Line (ou shift + R no teclado) : Estende um ramo em paralelo;
Barra de Botões :
Para inserir uma lógica em paralelo
- F-00 END (ou E no teclado) : Insere um bloco de fim de programa;
Barra de Botões :
Para inserir um comando de fim de programa.
Para maiores detalhes ler o Manual de Programação do TP-02.
Ctools Menu (Menu de Ferramentas de Edição)
Figura 32 - Tela CTools
- Insert! : Insere um bloco de comentário no programa;
Barra de Botões :
Insere um espaço em branco no local onde está posicionado o cursor.
- Delete! : Apaga um elemento, um bloco ou comentário na área de edição do aplicativo;
Barra de Botões :
Apaga o que estiver na posição atual do cursor.

- Cut : Retira um elemento ou bloco selecionado e o armazena na área de transferência.
Barra de Botões :
Comando de edição “cortar”
- Copy : Copia a área selecionada e a armazena na área de transferência;
Barra de Botões :
Comando de edição “copiar”
- Paste : Insere o conteúdo da área de transferência na posição atual do cursor;
Barra de Botões :
Comando de edição “colar”
- Search : Busca registrador de dados (V???, WC???, D???), endereço de entrada (X???), endereço de saída
(Y???), marcador interno (C???) ou marcador especial (SC???) especificado;
Barra de Botões :
Comando de “busca”
- Replace : Busca e substitui o endereço especificado conforme os parâmetros ajustados;
Figura 33 - Caixa de diálogo Replace.
- Coil to find : Escrever aqui o endereço que se deseja encontrar;
- New Coil : Definir o novo endereçamento;
- Direction (direção) : define o sentido de busca (Up: acima do cursor, Down: abaixo do
cursor, All Range: em todo o aplicativo)
- Next / Ok : Busca e substitui endereços um a um;
- Change All : Busca e substitui tudo automaticamente (antes de executar irá pedir uma
confirmação);
- Quit (Sair) : Fecha a caixa de diálogo;
Barra de Botões :

Comando “Replace”
- Goto? : Leva o cursor até a linha de programa especificada;
Figura 34 - Caixa de diálogo "Goto"
- Goto Where (Vai Onde): digitar aqui para qual linha deseja-se levar o cursor;
- CLR : Limpa o valor da caixa de texto;
- Pode-se usar as teclas numéricas para definir a linha de programa;
Barra de Botões :
Comando “vai para”
Help Menu (Menu Ajuda)
Figura 35 - Menu Ajuda

- Help Topics ( Tópico de ajuda ) : Abre o arquivo de ajuda on-line do PC12;
Barra de Botões :
Ativa a ajuda online
- About ( Sobre o PC12 ) : Para ver as informações sobre o PC12;

Desenvolvimento de Aplicativos utilizando o PC12 Design Center
Antes de iniciar a edição do aplicativo, o usuário deverá conectar o cabo de comunic a-
ção do controlador programável à uma das portas de comunicação serial disponíveis
do microcomputador (normalmente designadas como COM1 e COM 2).
Partindo da tela inicial do PC12, crie um novo projeto.
Aparecerá uma tela como mostrada na Fig. 1 (Tela Principal)
Depois de certificada a conexão física do cabo, o usuário poderá estabelecer a com u-
nicação entre o PC12 e o TP-02.
Aparecerá a caixa de diálogo “communication Port” (Fig. 17). Escolha a porta serial
onde foi conectado o cabo e pressione o botão “Link”.
Após alguns instantes surgirá uma caixa de mensagem informando o resultado desta
operação. Se não ocorrer nenhum problema, pressione o botão “ OK”.
File Edit Plc Monitor
Open
Load
Save
Save as
Print
Print Preview
Print Setup
Exit
PLC Type
Clear Memory
Boolean
Ladder
Data memory
System memory
Symbol
Used Table
Check Logic
Sort Right
Write
Read
Run !
Stop !
Password
EEPROM
Set RTC
Clear System
Clear Data
Clear Program
Clear All Memory
Compare Program
Com Port
Set timeOut Value
Boolean
Ladder
Register I/O Coils Data
Modify Register Value
Scan Time
RTC
New
Open
Load
Save
Save as
Print
Print Preview
Print Setup
Exit
PLC Type
Clear Memory
Boolean
Ladder
Data memory
System memory
Symbol
Used Table
Check Logic
Sort Right
Write
Read
Run !
Stop !
Password
EEPROM
Set RTC
Clear System
Clear Data
Clear Program
Clear All Memory
Compare Program
Set timeOut Value
Boolean
Ladder
Scan Time
RTC
New
Com Port

Defina então, qual será o modelo de módulo básico para o qual será desenvolvido o
aplicativo.
Aparecerá a caixa de diálogo “Module Type Select Dialog” (Fig. 4).
Escolha o tipo de módulo básico e pressione o botão “OK “.
Aparecerá uma caixa de mensagem informando a capacidade de memória disponível
para o projeto. Para continuar pressione o botão “OK”.
A partir daqui, o usuário já poderá iniciar a elaboração do aplicativo, desenhando
o diagrama de contatos ou montando a lista de instruções (Boolean).
Para criar previamente símbolos (rótulos) para os contatos que serão utilizados siga os
seguintes procedimentos :
Aparecerá a caixa de diálogo “Symbol Edit Dialog” (Fig. 7).
Open
Load
Save
Save as
Print
Print Preview
Print Setup
Exit
Clear Memory
Boolean
Ladder
Data memory
System memory
Symbol
Used Table
Check Logic
Sort Right
Write
Read
Run !
Stop !
Password
EEPROM
Set RTC
Clear System
Clear Data
Clear Program
Clear All Memory
Compare Program
Set timeOut Value
Boolean
Ladder
Scan Time
RTC
New
Com Port
PLC Type
Open
Load
Save
Save as
Print
Print Preview
Print Setup
Exit
Clear Memory
Boolean
Ladder
Data memory
System memory
Used Table
Check Logic
Sort Right
Write
Read
Run !
Stop !
Password
EEPROM
Set RTC
Clear System
Clear Data
Clear Program
Clear All Memory
Compare Program
Set timeOut Value
Boolean
Ladder
Scan Time
RTC
New
Com Port
PLC Type
Symbol

Defina todos os rótulos desejados (exemplo: X001 = S1, X002 = FT1, Y001 = K1 ... ) e
pressione o botão “Quit”.
No desenvolvimento do aplicativo, necessita-se muitas vezes, atribuir valores para re-
gistradores. Podemos citar por exemplo, ajustes de valores iniciais para contadores,
temporizadores, comparadores, arquivos de texto para serem enviados ao IHM, etc.
Desta forma, devemos configurar o TP-02 para esta situação. A configuração do TP-02
é feita através da edição da memória de sistema.
Para editar a memória de sistema (System Memory) devemos adotar os seguintes pro-
cedimentos :
Aparecerá a caixa de diálogo como mostrado na figura abaixo.
Depois vá até os registradores desejados e faça os devidos ajustes para configurar o
TP-02. Para maiores detalhes veja às páginas 49, 50, 51 e 52 do manual de instalação
e programação do TP-02.
Open
Load
Save
Save as
Print
Print Preview
Print Setup
Exit
Clear Memory
Boolean
Ladder
Data memory
Symbol
Used Table
Check Logic
Sort Right
Write
Read
Run !
Stop !
Password
EEPROM
Set RTC
Clear System
Clear Data
Clear Program
Clear All Memory
Compare Program
Set timeOut Value
Boolean
Ladder
Scan Time
RTC
New
Com Port
PLC Type
System memory

Para editar a memória de dados, onde podemos ajustar os valores dos registradores de
uso geral e arquivos de texto, devemos adotar os seguintes procedimentos :
Aparecerá a caixa de diálogo “Data Register Edit Dialog” (Fig. 6)
Escolha e ajuste os registradores que desejar. Para fechar esta caixa de diálogo, no
caso dos registradores do tipo Vxxx, Dxxx ou WCxxx, basta pressionar o botão “Quit”.
Se o usuário pressionar o botão “File”, designados por FLxxx, uma caixa de diálogo
como mostrado abaixo irá aparecer sobre a da Fig. 6.
Open
Load
Save
Save as
Print
Print Preview
Print Setup
Exit
Clear Memory
Boolean
Ladder
System memory
Symbol
Used Table
Check Logic
Sort Right
Write
Read
Run !
Stop !
Password
EEPROM
Set RTC
Clear System
Clear Data
Clear Program
Clear All Memory
Compare Program
Set timeOut Value
Boolean
Ladder
Scan Time
RTC
New
Com Port
PLC Type
Data memory

Escreva as mensagens, e para sair pressione o botão “Save & Quit”.
Depois disso, voltaremos para a caixa de diálogo da Fig. 6. Para sair pressione o botão
“Quit”.
Depois de editar o aplicativo, é necessário transferir o mesmo para o TP-02. Para f a-
zermos isto devemos seguir os seguintes procedimentos :
Aparecerá a caixa de diálogo “Write to TP02 Option” (Fig.12). A opção Write Program
Data já estará marcada (como default). Marque as demais opções em função do tipo de
dado que foi editado, como por exemplo : se foram editados alguns registradores do
tipo Vxxx, marque a opção Write Vxxx Data. Se foram editados alguns registradores do
tipo WSxxx, marque a opção Write System Data. Se foram editados registradores do
tipo FLxxx, marque a opção Write FLxxx Data e assim por diante.
Feito isto, verifique se o TP-02 está em modo de programação (led RUN piscante). Se
estiver, pressione o botão “OK”. Assim, o programa será transferido para a memória do
TP-02.
Estabeleça as condições iniciais das entradas e verifique o funcionamento do progr a-
ma.
Se necessário, poderá ser feita uma monitoração online do programa aplicativo. Para
isto podemos adotar o seguinte procedimento :
Open
Load
Save
Save as
Print
Print Preview
Print Setup
Exit
Clear Memory
Boolean
Ladder
Data memory
System memory
Symbol
Used Table
Check Logic
Sort Right
Read
Run !
Stop !
Password
EEPROM
Set RTC
Clear System
Clear Data
Clear Program
Clear All Memory
Compare Program
Set timeOut Value
Boolean
Ladder
Scan Time
RTC
New
Com Port
PLC Type Write
Open
Load
Save
Save as
Print
Print Preview
Print Setup
Exit
Clear Memory
Boolean
Ladder
Data memory
System memory
Symbol
Used Table
Check Logic
Sort Right
Write
Read
Run !
Stop !
Password
EEPROM
Set RTC
Clear System
Clear Data
Clear Program
Clear All Memory
Compare Program
Set timeOut Value
Boolean
Scan Time
RTC
New
Com Port
PLC Type
Ladder

Aparecerá uma caixa de diálogo com a seguinte pergunta : “Do you want read program
from plc ?”. Pressione o botão “Cancel”, pois normalmente não queremos ler o progra-
ma que acabamos de transferir para o TP-02.
Feito isto o PC12 entra em modo monitor. Podemos desta forma acompanhar a exec u-
ção do aplicativo escrito em Ladder, vendo na tela o estado dos contatos, valores atu-
ais de registradores, etc. Um exemplo de monitoração é mostrado na Fig. 21.
Para sair do modo de monitoração siga o seguinte procedimento :
É importante que este procedimento seja seguido à risca, para evitar erros de comuni-
cação.
Para salvar o projeto, basta seguir os seguintes procedimentos :
Aparecerá uma caixa de opções “Save Option” onde a opção symbol estará selecio-
nada (default). Marque as demais opções se desejar salvar também as memórias de
dados e sistema. Pressione então, o botão “OK”.
Open
Load
Save
Save as
Print
Print Preview
Print Setup
Exit
Clear Memory
Boolean
Ladder
Data memory
System memory
Symbol
Used Table
Check Logic
Sort Right
Write
Read
Run !
Stop !
Password
EEPROM
Set RTC
Clear System
Clear Data
Clear Program
Clear All Memory
Compare Program
Set timeOut Value
Boolean
Ladder
Scan Time
RTC
New
Com Port
PLC Type
Abort
Open
Load
Save as
Print
Print Preview
Print Setup
Exit
Clear Memory
Boolean
Ladder
Data memory
System memory
Symbol
Used Table
Check Logic
Sort Right
Write
Read
Run !
Stop !
Password
EEPROM
Set RTC
Clear System
Clear Data
Clear Program
Clear All Memory
Compare Program
Set timeOut Value
Boolean
Ladder
Scan Time
RTC
New
Com Port
PLC Type
Save

Uma janela padrão de aplicativos windows aparecerá. Basta indicar a pasta onde o
aplicativo deve ser salvo, nomeá-lo e depois, pressionar o botão “salvar”.

1.11.3 - EXERCÍCIOS PROPOSTOS
Exercício no. 1 Acender uma lâmpada com um interruptor simples TP-02
Descritivo :
- Ao ser pressionado o interruptor fecha um contato normalmente aberto, perman e-
cendo assim até que seja pressionado novamente, voltando a sua situação inicial.
Condição inicial : S1 aberto; H1 desligada.
S1
H1
S1
H1
tempo

Exercício no. 2 Chave de partida direta TP-02
Descritivo :
- Ao ser pressionado o botão pulsador liga “ I”; ativa a bobina do contator K1;
- O motor é então acionado;
- Ficando nesta condição até que seja pressionado o botão pulsador desliga “ O” ou,
ocorra a atuação do relé de sobrecarga;
- Após o rearme do relé térmico a chave volta a condição inicial.
Condição inicial : botão pulsador I aberto; botão pulsador O fechado; FT1[97-98]
aberto; FT1[95-96] fechado; bobina de K1 inativa (motor desligado).

Exercício no. 3 Chave de partida estrela-triângulo automática TP-02
Descritivo :
- Ao ser pressionado o botão pulsador liga “ I”;
- Ativa a bobina do relé temporizador1
Y-? , fechando o contato KT1[15-18];
- Ativando a bobina do contator K3;
- O contato K3[13-14] é então acionado, ativando a bobina do contator K1; (o con-
tato K3[21-22] impede a possibilidade de ativação da bobina de K2 e o contato
K1[43-44] permite ativação de K2 só depois que o contator K1 estiver ligado);
- Ficando nesta condição até que seja alcançado o tempo ajustado no relé temporiz a-
dor Y-? (ajuste típico de 10 s);
- Quando então, o contato KT1[15-18] é novamente aberto; desativando a bobina do
contator K3;
- 100 ms depois da abertura de KT1[15-18], o conato KT1[25-28] é fechado;
- Deste modo, caso o contato K3[21-22] esteja fechado e o contato K1[43-44] esteja
fechado, a bobina do conator K2 é ativada;
- Ficando o motor ligado pelos contatores K1 e K2;
- Ficando nesta situação até que seja pressionado o botão pulsador desliga “ O” ou
seja atuado o relé de sobrecarga;
- Após o rearme do relé térmico a chave voltará à sua condição inicial.
Condição inicial : botão pulsador I aberto; botão pulsador O fechado; FT1[97-98]
aberto; bobina de K1 inativa, bobina de K2 inativa, bobina de K3 inativa, bobina do relé
Y-? inativa (contatos KT1[15-18] e KT1[25-28] abertos).
1
Ver páginas 80 e 81 do manual de programação e instalação do TP-02

Exercício no. 4 Sinalizador piscante TP-02
Descritivo :
- Considere o Exercício no. 1;
- Faça com que o sinaleiro H2 indique uma condição de sobrecarga conforme mostra
a figura abaixo (oscilador)2
.
Condição inicial : Ver Exercício no. 1
2
Ver pág. 125 do manual de programação e instalação do TP-02
s s
FT1
[97-98]

Exercício no. 5 Contador de caixas TP-02
Descritivo :
- Em uma esteira transportadora existe um sensor óptico (tipo barreira de luz) SP1;
- Este sensor indica a passagem de uma caixa do produto “X”;
- Todas as vezes que passarem por este sensor a quantidade de 15 caixas, a esteira
deve ser parada e uma sirene ativada (avisando ao operarador que um engradado foi
completado);
- O operador retira manualmente o engradado completo e repõem um vazio para ser
completado na próxima etapa;
- O processo é reiniciado através do operador pressionando o botão liga “ I” (NA);
- Obs.: (1) A esteira é acionada pelo motor de indução trifásico M1, ligado através de
uma chave de partida direta. (2) O processo deve ser interrompido caso seja desl i-
gado o motor, ou ocorra a atuação do relé de sobercarga; (3) Caso ocorra a inte r-
rupção do processo (provocada por uma falha ou desligamento) um sinalizador H3
deve ser acionado de forma piscante (um pulso a cada 1 s); o valor da contagem
nesta situação deverá ser armazenado, para que quando se reinicie o processo sejam
contadas a quantidade desejada de caixas.3
Condição inicial : O motor M1 desligado; botão “I” não pressionado;
3

Exercício no. 6 Seqüêncial para iluminação TP-02
Descritivo :
- Considere um conjunto de dez contatores, acionando cada um, um grupo de lâmpa-
das;
- Após ser pressionada uma chave seletora liga “S1” (NA), estes grupos de lâmpadas
deverão ser acionados obedecendo um sequenciamento definido por : aciona grupo
10, depois o grupo 1, depois o grupo 9, depois o grupo 2, e assim sucessivamente
até retornar a situação inicial.
- O intervalo de tempo para o sequenciamento dos grupos será de 0,8 s (800 ms);4
Condição inicial : todas as bobinas dos contatores desativadas; contato da seletora S1
aberto;
4

Exercício no. 7 Controle do by-pass de uma Soft-Stater para o acio-
namento de dois motores
TP-02
Descritivo :
- Considerações : (1) Existe apenas um único botão pulsador “I” para ligar (contato
NA); (2) Existe um único botão pulsador “O” para desligar (contato NF); (3) O
motor M1 parte primeiro; (4) O motor M2 parte 5 s depois que o ciclo de partida de
M1 for completado;
- Ao ser pressioando o pulsador “I” a bobina do contator K1 é acionada;
- Acionando K1, a entrada “DI1” da Soft-Starter é acionada, habilitando a chave;
- A Soft-Starter começa então a aplicar uma rampa de tensão no motor M1 (tempo de
rampa programado em 10 s);
- Ao final da rampa de tensão, o relé “RL2” da Soft-Starter fecha seu contato (sinali-
zando o final da rampa);
- Quando o relé “RL2” sinaliza o final da rampa, a bobina do contator K3 é ativada
(conectando o motor M1 à rede);
- Assim que a bobina do contator K3 é acionada, inicia-se uma temporização ajusta-
da em 2 s;
- Alcançado este tempo (2 s), a entrada digital “DI1”da Soft-Starter é desativada;
- Desativando “DI1”, a bobina do contator K1 é desativada (liberando a Soft-Starter
para partir o motor M2);
- Efetua uma temporização de 5 s e ativa a bobina do contator K2;
- Acionando K2, a entrada “DI1” da Soft-Starter é acionada, habilitando a chave;
- A Soft-Starter começa então a aplicar uma rampa de tensão no motor M2 (tempo de
rampa programado em 10 s);
- Ao final da rampa de tensão, o relé “RL2” da Soft-Starter fecha seu contato (sinali-
zando o final da rampa);
- Quando o relé “RL2” sinaliza o final da rampa, a bobina do contator K4 é ativada
(conectando o motor M2 à rede);
- Assim que a bobina do contator K4 é acionada, inicia-se uma temporização ajusta-
da em 2 s;
- Alcançado este tempo (2 s), a entrada digital “DI1”da Soft-Starter é desativada;
- Desativando “DI1”, a bobina do contator K2 é desativada (retirando a Soft-Starter
do circuito);
- Os motores M1 e M2 ficam conectados diretamente à rede, desligando somente se
for pressionado o pulsador “O” , ou, houver a atuação de qualquer um dos relés de
sobrecarga (FT1 ou FT2);
- Obs.: Para facilitar, fazer a simulação do RL2 via software.
Condição inicial : todas as bobinas dos contatores desativadas; nenhum botão pressi o-
nado; nenhum relé de sobrecarga atuado; a entrada digital da Soft-Starter inativa e o relé
da Soft-Starter aberto;

FT1 FT2
M1 M2
K2K1
K3 K4
SSW
Diagrama Elétrico
Rede
RL2
DI1
DI1
RL2
Usaída
UNOM
Funcionamento da SSW

Exercício no. 8 Relógio de tempo real TP-02
Descritivo :
- Em uma determinada indústria um compressor deve ser ligado ou desligado em
função do horário ajustado em um relógio5
;
- Os horários definidos para ligar o compressor serão, 07:30 horas e 13:00 horas;
- Os horários para desligamento serão, 12:00 horas e 17:30 horas;
- Considere também a possibilidade do compressor ser ligado manualmente pelo op e-
rador, independentemente do horário;
- Obs.: O motor do compressor parte através de uma chave estrela-triângulo autom á-
tica;
Condição inicial : motor desligado.
5

Exercício no. 9 Chave de partida compensadora automática TP-02 + OP05
Descritivo :
- Ao ser pressionado o botão pulsador liga “ I”;
- Ativa a bobina do contator K3;
- O contato K3[13-14] é então acionado, ativando a bobina do contator K2; (o con-
tato K3[21-22] impede a possibilidade de ativação da bobina de K1;
- O contato K2[43-44] ativa a bobina do relé temporizador KT1);
- Ficando nesta condição até que seja alcançado o tempo ajustado no relé temporiz a-
dor (ajuste típico de 15 s);
- Quando então, o contato KT1[15-16] é aberto; desativando a bobina do contator
K3;
- Desta maneira, o contato K3[21-22] fecha, ativando a bobina do contator K1;
- O contato K1[21-22] abre, desativando a bobina do contator K2;
- O contato K1[43-44] ativa o sinaleiro SH1, indicando que o motor está ligado à
rede;
- Ficando o motor ligado pelo contator K1;
- Ficando nesta situação até que seja pressionado o botão pulsador desliga “ O” ou
seja atuado o relé de sobrecarga;
- Após o rearme do relé térmico a chave voltará à sua condição inicial.
- Considerações : Indicar no display da OP05, o Tap de tensão do autotransformador
e a atuação do relé de sobrecarga (através de mensagens de texto); Quando ocorrer
o rearme do relé de sobrecarga ou o desligamento da chave, o display do IHM d e-
verá ser limpo (tela em branco);6
Condição inicial : nenhum botão pressionado; todas as bobinas dos contatores desat i-
vadas; tela do IHM limpa;
6

Exercício no. 10 Chave estrela-triângulo automática com IHM TP-02 + OP05
Descritivo :
- Considere o comando feito no Exercício no. 3;
- Inserir um bloqueio que impeça ao operador ligar e desligar a chave mais que três
vezes em um intervalo mínimo de 30 s;
- Faça com que sejam enviadas para o OP05 as seguintes mensagens : quando a cha-
ve estiver liberada, bloqueada, ligada em estrela, ligada em triângulo, relé de sobr e-
carga atuado;
- A liberação da chave só poderá ser feita pela tecla F10 do IHM;
- Deverá ainda, ser possível ajustar o tempo da ligação em Y, através da tecla F1 da
IHM e utilizar a tecla F2 para visualizar o valor ajustado no temporizador;
Condição inicial : nenhum botão pressionado; todas as bobinas dos contatores desat i-
vadas; tela do IHM limpa; valor ajustado no temporizador igual a 10 s.

EV1 EV2 EV3
EV4
SL2
SL1
SP1
Exercício no. 11 Controle de PH TP-02
Descritivo :
- Em uma indústria química o PH de uma mistura deve ser mantido dentro de um
valor específico;
- Duas eletroválvulas controlam a entrada dos reagentes, EV1 para o reagente A e
EV2 para o reagente B;
- Para iniciar o processo é liberado o botão B1 (emergência – gira para soltar);
- Então, a eletroválvula EV1 é acionada durante 30 s e a eletroválvula EV2 é aciona-
da durante 45 s;
- Também a eletroválvula EV3 (adicão de água) é acionada, até que o sensor de nível
SL1 seja acionado (indicando que o reservatório está cheio);
- Assim que SL1 for ativado, a eletroválvula EV3 é desativada, e o motor M1 é aci-
onado (agitador);
- A mistura então entrará no processo de homogenização (que pode durar até 30 s),
devendo depois disso apresentar um PH dentro dos valores limitantes;
- Para verificar esta condição um sensor SP1 (ver obs.) deverá ser lido;
- Se a leitura do PH da mistura permanecer o equivalente a um valor entre 6,5 e 7,5
por mais de 180 s, o motor M1 é desligado e a eletroválvula EV4 é acionada, inici-
ando o escoamento do reservatório;
- A eletroválvula EV4 ficará ativada até que o sensor de nível mínimo SL2 seja de-
sativado;
- Quando SL2 é desativado, a eletroválvula EV4 é desativada (terminando o escoa-
mento);
- Ocorre então, uma pausa de 10 s e o processo será reiniciado automaticamente,
sendo interrompido apenas se novamente for pressionado o botão B1;
- Obs.: O sensor de PH (SP1) é analógico, sinal elétrico 0 ... 10 Vcc proporcional à
escala para PH de 0 ... 14; 7
Condição inicial : reservatório vazio; todas as eletroválvulas desativadas; botão B1
ativado;
7
Ver tabelas das páginas 194, 195 e 196 do manual de programação e instalação do TP-02

Exercício no. 12 Ajuste de velocidade TP-02
Descritivo :
- Considere um motor acioanado por um inversor de freqüência (CFW-XX);
- O inversor está configurado para ter a referência de velocidade recebida através de
uma de suas entradas analógicas (0 ... 10 Vcc);
- Elaborar um aplicativo que permita ajustar a velocidade do motor, usando para isto
um botão pulsador B1 (NA) para aumentar a velocidade e um pulsador B2 (NA)
para diminuir a velocidade;8
Condição inicial :
8

Exercício no. 13 Sistema automático de irrigação CLIC
Descritivo :
- Temos que controlar a irrigação de uma pequena horta onde são cultivadas três
culturas diferentes;
- Três eletroválvulas controlam a irrigação das culturas, denominadas respectiv a-
mente, EV1 (Cultura A), EV2 (Cultura B) e EV3 (Cultura C).
- A Cultura A requer irrigação constante, controlada apenas por um sinal vindo de
um sensor fotoelétrico SF1 (NA) (fechando na presença de luz);
- A Cultura B deve ser irrigada todos os dias, às 06:30 horas, durante 5 min, e às
18:30 horas, durante 10 min.
- A Cultura C deve ser irrigada durante 25 min, entre o horário das 13:00 horas às
18:00 horas, desde que, o sensor fotoelétrico SF1 esteja ativado.
- Caso seja necessário, o sistema automático poderá ser desativado por uma chave
seletora S1 (NA).
Indique o modelo adequado : CLW-01/______-__

Exercício no. 14 Sistema de pintura CLIC
Descritivo :
- Uma máquina de pintura apresenta o seguinte ciclo de operação :
- Ao ser pressionado um botão pulsador liga “I”, um sensor óptico detecta a presença
de um peça;
- Decorridos 2 s depois que a peça é detectada, um servomotor SM1 é ligado no sen-
tido horário e uma válvula EVP é ativada;
- O servomotor SM1 opera nesta situação até que um sensor de fim-de-curso SF1 é
ativado;
- Quando SF1 é ativado, o sentido de giro do servomotor SM1 é invertido;
- O servomotor SM1 opera nesta situação até que um sensor de fim-de-curso SF2 é
ativado;
- Quando SF2 é ativado, o sentido do servomotor SM1 é novamente invertido;
- O sistema continuará a operar desta maneira até que o sensor SF1 seja atuado 10
vezes;
- Depois disso o servomotor SM1 terá seu sentido de giro invertido, e 2 s depois é
dado um comando de STOP para o servomotor SM1;
- Completado este ciclo um outro servomotor SM2 deverá receber um sinal para re-
posicionar a peça e depois disso o ciclo descrito anteriormente deve ser repetido;
- O servomotor SM2 terá que posicionar a peça 4 vezes;
- O sistema poderá ser interrompidoa qualquer momento pressionando um botão pu l-
sador desliga “O”;
- Obs.: O servoconversor de SM1 estará configurado de modo a receber os sinais de
habilitação, sentido de giro e comando STOP através de entradas digitais; O servo-
conversor de SM2 estará configurado para receber os sinais de habilitação e STOP
PLUS através de entradas digitais; cada servoconversor tem uma saída digital pr o-
gramada (contatos NA) para fornecer, respectivamente, as indicações de STOP ati-
vo e STOP PLUS ativo;

Exercício no. 15 Controle de nível (ON/FF) CLIC
Descritivo :
- Deseja-se controlar o nível de uma caixa d´água entre um valor máximo e mínimo;
- Existem para isto dois sensores de nível, respectivamente, S1 (NA) (nível máximo)
e S2 (NF) (nível mínimo);
- Para enchermos esta caixa, usamos uma bomba centrífuga que será ligada ou desli-
gada pelo CLIC ®
em função do nível da caixa;
- Se o sensor S2 estiver aberto, a bomba é ligada;
- Permanecendo assim até que o sensor S1 seja ativado;
- Quando S1 é ativado, a bomba é desligada;
- Permanecendo assim até que o sensor S2 abra novamente;
- Este controle automático pode ser desligado manualmente por um interruptor L1.
S1
S2
Bomba

Exercício no. 16 Comando para um misturador CLIC
Descritivo :
- Considere dois reservatórios, conforme a figura abaixo, contendo dois tipos dif e-
rentes de engredientes, que deverão ser misturados a fim produzir uma massa.
- Ao ser pressionado um botão liga “I” (pulsador NA), se os sensores de nível SL1
(NA) e SL2 (NA) não estiverem fechados, as válvulas EV1 e EV2 deverão ser ati-
vadas;
- A válvula EV1 deve permanecer acionada até que a balança B1 envie um sinal
equivalente a 7,5 Vcc;
- A válvula EV2 deve permanecer acionada até que a balança B2 envie um sinal
equivalente a 4,5 Vcc;
- Assim que EV1 e EV2 forem desativadas, deve ser contado um tempo de 3 s;
- Após decorrido este tempo de 3 s, as válvulas EV3 e EV4 devem ser ativadas du-
rante 15 s, e o motor M1 (misturador) deve ser acionado durante 2 min;
- Decorridos 2 s após o desligamento do motor M1, a válvula EV5 é ativada por 15 s,
terminando o ciclo de operação;
- Este ciclo de operação será repetido enquanto não faltar nenhum dos dois engred i-
entes.
- Caso o nível de um dos dois reservatórios esteja abaixo do mínimo, indicado pelos
sensores de nível SL1 e SL2, dois sinaleiros, respectivamente, SHA (“A” vazio) e
SHB (“B” vazio) deverão indicar qual dos dois reservatórios precisa ser reabastec i-
do;
- A indicação dada pelos sinaleiros é piscante, ficando 1 s ligado e 1 s desligado;
- Uma vez iniciado o processo, não poderá ser interrompido antes que um ciclo co m-
pleto de operação seja executado.
Misturador
A B
B1
EV5
EV3 EV4
EV1 EV2
0 ... 10 Vcc0 ... 10 Vcc
M1
B2
SL1 SL2

Exercício no. 17 Selecionadora de caixas CLIC
Descritivo :
- Em uma esteira são transportadas caixas de três tamanhos diferentes ( tamanho 1,
tamanho 2 e tamanho 3);
- As caixas passam por três sensores ópticos SZ1, SZ2 e SZ3 (barreira de luz);
- A operação inicia, após ser pressionado um botão liga “ I” e é interrompido pelo
botão desliga “O”;
- A escolha do tamanho da caixa a ser selecionada é definido por uma chave seletora
de três posições (contatos NA denominados S1, S2 e S3);
- Assim se for selecionado o tamanho 1, a esteira deve parar e ativar um sinaleiro
SA1, se for detectada uma caixa no tamanho 2 ou tamanho 3;
- Nesta situação a caixa no tamanho indesejado será retirada manualmente pelo op e-
rador, que deverá reiniciar a operação pressionando novamente o botão liga “ I”;
- Obs.: A esteira é acionada pelo motor de indução M1 (sistema de partida: SSW)
SZ1
SZ3
SZ2
1
2 3
- S -
H1

Apostila clp completa weg

Mais conteúdo relacionado

Mais procurados (9)

Semelhante a Apostila clp completa weg (20)

Último (20)

Apostila clp completa weg
