UNIVERSIDADE DE SÃO PAULO
ESCOLA POLITÉCNICA
Departamento de Estruturas e Fundações
PEF-2404
PONTES E GRANDES
ESTRUTURAS
(NOTAS DE AULA)
Prof. Dr. Fernando Rebouças Stucchi
São Paulo
2006

SUMARIO
1. INTRODUÇÃO __________________________________________________________ 1
1.1. Evolução histórica das pontes _________________________________________________ 2
1.2. Concepção de pontes_________________________________________________________ 4
1.3. Princípios básicos da concepção _______________________________________________ 4
2. SUPERESTRUTURA DE PONTES _________________________________________ 11
2.1. Classificação das pontes conforme o tipo estrutural da superestrutura _______________ 11
2.1.1. Pontes em laje __________________________________________________________________ 11
2.1.2. Pontes em viga _________________________________________________________________ 12
2.1.2.1. Ponte em duas vigas Tê, biapoiadas ____________________________________________ 12
2.1.2.2. Ponte em grelha____________________________________________________________ 14
2.1.2.3. Ponte celular ______________________________________________________________ 15
2.1.2.4. Sistemas longitudinais usuais _________________________________________________ 16
2.1.3. Pontes em treliça, pórtico, arco ou suspensas por cabos – uma abordagem comparativa _______ 16
2.2. Classificação das pontes conforme o método construtivo___________________________ 23
2.2.1. Pontes moldadas in loco sobre cimbramento fixo. ______________________________________ 23
2.2.2. Pontes moldadas in loco sobre cimbramento móvel. ____________________________________ 24
2.2.3. Consolos sucessivos moldados in loco _______________________________________________ 26
2.2.4. Consolos sucessivos pré-moldados __________________________________________________ 28
2.2.5. Vigas pré-moldadas _____________________________________________________________ 32
2.2.6. Lançamentos progressivos ________________________________________________________ 33
2.2.7. Pontes estaiadas ________________________________________________________________ 37
2.2.8. Pontes pênseis__________________________________________________________________ 38
2.2.9. Associação de dois ou mais métodos construtivos ______________________________________ 39
2.3. Classificação das pontes conforme os materiais utilizados nas suas construções________ 39
2.3.1. Pontes de concreto ______________________________________________________________ 39
2.3.2. Pontes de aço e mista aço - concreto ________________________________________________ 40
2.3.3. Pontes de madeira_______________________________________________________________ 45
2.4. Estudo de alguns tipos estruturais, comportamento estrutural e teorias de cálculo ______ 46
2.4.1. Estruturas de superfície, uma introdução _____________________________________________ 46
2.4.2. Lajes _________________________________________________________________________ 47
2.4.2.1. Comportamento estrutural das lajes ____________________________________________ 48
2.4.2.1.1. Laje retangular simplesmente apoiada________________________________________ 48
2.4.2.1.2. Outros casos a considerar _________________________________________________ 56

2.4.3. Pontes em vigas – múltiplas (grelhas) ou celulares (caixões)______________________________ 63
2.4.3.1. Análise da torção___________________________________________________________ 63
2.4.3.1.1. Barras de seção circular maciça ou vazada ____________________________________ 63
2.4.3.1.2. Barras de seção retangular maciça ___________________________________________ 65
2.4.3.1.3. Analogia de membrana (Prandtl – 1903) ______________________________________ 66
2.4.3.1.4. Seções vazadas com dois eixos de simetria ____________________________________ 67
2.4.3.1.5. Torção não uniforme _____________________________________________________ 68
2.4.3.1.6. Centro de torção ou cisalhamento ___________________________________________ 74
2.4.3.2. Estruturas em viga T única ___________________________________________________ 76
2.4.3.3. Pontes em duas vigas________________________________________________________ 77
2.4.3.4. Pontes em 3 ou mais vigas (Grelhas) ___________________________________________ 77
2.4.3.4.1. Processo de Courbon/Engesser _____________________________________________ 77
2.4.3.4.2. Processo de Fauchart _____________________________________________________ 83
2.4.3.5. Pontes celulares____________________________________________________________ 90
2.4.3.5.1. Seções unicelulares_______________________________________________________ 90
2.4.3.5.2. Seções multicelulares _____________________________________________________ 95

1
1. INTRODUÇÃO
O projeto de uma ponte ou grande estrutura é o produto de um processo criativo
constituído de uma seqüência de alternativas, onde cada uma procura melhorar a anterior, até que
se atinja uma solução suficientemente boa para ser construída.
Esse processo parte das condições locais, onde a obra deve ser implantada (topografia,
geologia, condições climáticas, tráfego, etc.) e considerando os materiais e as técnicas
construtivas disponíveis, os tipos estruturais e as teorias conhecidas, procura criar uma obra que
atenda às funções previamente definidas, com uma série de qualidades especificadas.
Assim, é preciso que a obra, além de atender às funções para que foi construída, seja
suficientemente segura, econômica e estética. Atenção, não basta que a obra seja segura, ela deve
ser econômica e estética!
Entende-se aqui por segura a obra que tem probabilidade aceitável de manter suas
características ao longo da vida útil e que avisa quando precisa de manutenção.
Estética é a obra agradável de ser observada, bem inserida no local de implantação.
Econômica é a solução que satisfaz as funções, segurança e estética com um custo
próximo do mínimo.
Na verdade, esse processo criativo não termina no projeto, mas estende-se à execução e
inclusive à manutenção.
Em função desse processo criativo e da importância estética do produto final, as pontes e
grandes estruturas são usualmente chamadas "Obras de Arte".
Esse curso tem por objetivo discutir não apenas os tipos estruturais e as teorias de cálculo
conhecidas, mas também os materiais e as técnicas construtivas disponíveis.
De forma a dar uma idéia da evolução dos materiais e das técnicas aplicadas à construção
das pontes, vai a seguir um pequeno histórico.

2
1.1. Evolução histórica das pontes
I. Pré-história
Estruturas de pedra:
Figura 1 – Estrutura de pedra utilizada na pré-história.
Estruturas de madeira:
Ficaram sem registro por problema de durabilidade.
II. Idade antiga
Empuxo se equilibra
no extremo contra
encosta ou bloco
Figura 2 - Aquedutos romanos de pedra.
III. Idade média
Bloco A
Bloco B
E
E
PA
PB
Trajetória
das resultantes
das cargas
Empuxo
se equilibra
contra os blocos
Figura 3 - Arcos góticos de pedra.

3

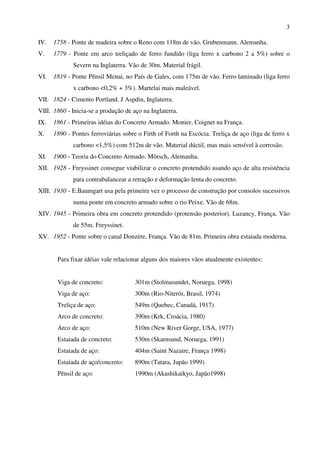

IV. 1758 - Ponte de madeira sobre o Reno com 118m de vão. Grubenmann. Alemanha.
V. 1779 - Ponte em arco treliçado de ferro fundido (liga ferro x carbono 2 a 5%) sobre o
Severn na Inglaterra. Vão de 30m. Material frágil.
VI. 1819 - Ponte Pênsil Menai, no País de Gales, com 175m de vão. Ferro laminado (liga ferro
x carbono <0,2% + 3%). Martelai mais maleável.
VII. 1824 - Cimento Portland. J Aspdin, Inglaterra.
VIII. 1860 - Inicia-se a produção de aço na Inglaterra.
IX. 1861 - Primeiras idéias do Concreto Armado. Monier, Coignet na França.
X. 1890 - Pontes ferroviárias sobre o Firth of Forth na Escócia. Treliça de aço (liga de ferro x
carbono <1,5%) com 512m de vão. Material dúctil, mas mais sensível à corrosão.
XI. 1900 - Teoria do Concreto Armado. Mörsch, Alemanha.
XII. 1928 - Freyssinet consegue viabilizar o concreto protendido usando aço de alta resistência
para contrabalancear a retração e deformação lenta do concreto.
XIII. 1930 - E.Baumgart usa pela primeira vez o processo de construção por consolos sucessivos
numa ponte em concreto armado sobre o rio Peixe. Vão de 68m.
XIV. 1945 - Primeira obra em concreto protendido (protensão posterior). Luzancy, França. Vão
de 55m. Freyssinet.
XV. 1952 - Ponte sobre o canal Donzère, França. Vão de 81m. Primeira obra estaiada moderna.
Para fixar idéias vale relacionar alguns dos maiores vãos atualmente existentes:
Viga de concreto: 301m (Stolmasundet, Noruega, 1998)
Viga de aço: 300m (Rio-Niterói, Brasil, 1974)
Treliça de aço: 549m (Quebec, Canadá, 1917)
Arco de concreto: 390m (Krk, Croácia, 1980)
Arco de aço: 510m (New River Gorge, USA, 1977)
Estaiada de concreto: 530m (Skarnsund, Noruega, 1991)
Estaiada de aço: 404m (Saint Nazaire, França 1998)
Estaiada de aço/concreto: 890m (Tatara, Japão 1999)
Pênsil de aço: 1990m (Akashikaikyo, Japão1998)

4
1.2. Concepção de pontes
O processo criativo, ou de concepção, acima descrito, exige do engenheiro boa
informação ao nível dos materiais e técnicas construtivas, bem como dos tipos estruturais e suas
teorias.
Isso, porém, não basta. É preciso boa formação, isto é, todos esses dados devem ser
interiorizados, compreendidos na sua essência e interligados entre si de forma a dar ao
engenheiro capacidade crítica e criativa.
Relativamente aos materiais e técnicas construtivas, são essenciais suas exigências, suas
qualidades e limitações. O que seria essencial nos tipos estruturais? A forma geométrica não é
certamente o essencial, mas sim o seu comportamento, isto é, a maneira como a estrutura
trabalha. Dois aspectos desse comportamento devem ser ressaltados:
Como a estrutura se deforma sob atuação de um determinado carregamento;
Como essas cargas caminham ao longo dela. É fundamental visualizar o
caminhamento das cargas desde a origem, seu ponto de aplicação, até o destino, a
fundação. Atenção, qualquer parcela esquecida desse caminho pode representar o elo
fraco!
Interiorizar esse comportamento corresponde a desenvolver o que usualmente se chama
intuição ou sensibilidade estrutural.
Como a concepção estrutural é um processo criativo baseado nessa intuição, quanto mais
desenvolvida e cultivada ela for, maiores são as chances de obter uma boa concepção, uma
verdadeira "Obra de Arte".
1.3. Princípios básicos da concepção
De modo a facilitar o processo de concepção podem-se enunciar alguns princípios. Esses
princípios, como o próprio nome diz, não são gerais, mas têm um campo de validade
suficientemente grande para justificá-los.
1º) É fundamental visualizar o caminhamento das cargas; desde o ponto de aplicação até
a fundação.
2º) É conveniente projetar a fundação sob as cargas a suportar; preferencialmente fazendo
coincidir o centro de gravidade das cargas com o da fundação.

5
de apoio
+VR=V
solo 8 21
V
sapata 7
pilar 6
=1/2(P+G)V21
consolo
5 2
de verificação imprescindível
do carregamento de V ,
1 a 8 - Pontos essenciais
1
2
V
aparelho
4
dente Gerber
3
1
P+G
viga
cobertura
Figura 4 – Exemplo de transporte de carga desde o ponto de aplicação até a fundação.
3º) Princípio do caminho mais curto
"O arranjo estrutural mais eficiente é aquele que fornece às cargas o caminho mais curto
desde seus pontos de aplicação até a fundação."
Problema Solução 1 Solução 2
Melhor!
?
- -
+ 0 0
- -
- -
-+ +
Figura 5 – Exemplos de solução estrutural.
Transição
Torre central
x
carga x
Tirante
Caminho da
+
TiranteN
-
TorreN
Estrutura ineficiente.
Só razões arquitetônicas
podem justificar essa solução.
Figura 6 - Edifício Suspenso.

6
4º) Princípio da rigidez
Nas estruturas isostáticas o caminhamento das cargas é definido pelas condições de
equilíbrio, mas nas hiperestáticas ele sofre também influência da rigidez. "Entre dois caminhos
alternativos a carga caminha predominantemente pelo mais rígido."
Estrutura Isostática. O equilíbrio determina o caminhamento das cargas.
P
a b
l
Pb/l Pa/l
Figura 7 – Viga isostática.
Estrutura Hiperestática
βP/2
αP/2
Viga 2
βP/2
αP/2
Viga 1
x
P
Figura 8 – Duas vigas ortogonais.
Sendo l1 << l2 e I1 = I2 = I, a viga 1 é muito mais rígida transportando muito mais carga.
De fato:
compatibilidade em x
EI
Pl
EI
Pl
xflecha
4848
3
2
3
1 βα
==
3
2
3
1 ll βα = (1)
equilíbrio vertical
PPP =+ βα
1=+ βα (2)
Assim:
ββα >>>= 3
1
3
2
l
l
. pois 12 ll >>

7
ou
21
2
21
1
11
kk
k
e
kk
k
+
=
+
= βα (no caso geral quando I1 ≠ I2)
onde 3
48
l
EI
k = é a rigidez de uma viga para carga no meio do vão.
A viga 1, por ser bem mais rígida, transporta bem mais carga. A proporção das cargas
transportadas é a proporção das rigidezes:
2
1
k
k
=
β
α
Se a viga 1 é 10x mais rígida, transporta 10x mais carga.
Conclusão: "A rigidez define o caminhamento das cargas”.
Nota: Numa estrutura hiperestática de grau de hiperestaticidade n, existem n+1 caminhos
possíveis para as cargas. Verifique que isso vale para os 2 exemplos acima.
Exemplo: Uma outra maneira de ver a hiperestaticidade.
Grau de hiperestaticidade n = (n+1) caminhos alternativos para as cargas.
a) Viga isostática: gh=0
Só existe 1 caminho para as cargas, que é aquele definido pelo equilíbrio.
b) Viga engastada-apoiada: gh=1
Devem existir 2 caminhos.
p
2
pl/8
l
2
pl/14.2
+
(3)
l
p2
l
(2)
p1
=
Figura 9 – Caminhos das cargas para a viga engastada-apoioada.
Como: baleng MM ≡
28
2
2
2
lppl
=
4
3
4
12
p
pe
p
p ==

8

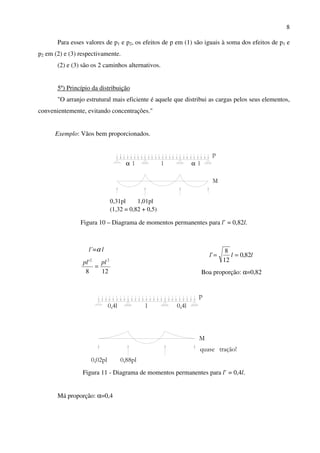

Para esses valores de p1 e p2, os efeitos de p em (1) são iguais à soma dos efeitos de p1 e
p2 em (2) e (3) respectivamente.
(2) e (3) são os 2 caminhos alternativos.
5º) Princípio da distribuição
"O arranjo estrutural mais eficiente é aquele que distribui as cargas pelos seus elementos,
convenientemente, evitando concentrações."
Exemplo: Vãos bem proporcionados.
0,31pl 1,01pl
α l l
M
α l
p
(1,32 = 0,82 + 0,5)
Figura 10 – Diagrama de momentos permanentes para l’ = 0,82l.
l´=α l
128
' 22
plpl
=
lll 82,0
12
8
' ==
Boa proporção: α=0,82
0,88pl0,02pl
0,4l l 0,4l
M
quase tração!
p
Figura 11 - Diagrama de momentos permanentes para l’ = 0,4l.
Má proporção: α=0,4

9
6º) A eficiência das estruturas depende também da forma como elas são solicitadas.
Considerando materiais adequados para cada caso, pode-se dizer que a eficiência varia como
indica o quadro abaixo:
Força Normal de Tração
Força Normal de Compressão eficiência!
Flexão (M,V)
Torção
P
Tração
Solução 1Problema
?
Materiais bons: Aço
Madeira
Solução 2
Compressão
P
P
Concreto
(Armado ou Protendido)
Concreto
Madeira
P
Madeira
P
Solução 4
Torção
(Armado ou Protendido)
Concreto
Madeira
Solução 3
Flexão
Figura 12 – Soluções estruturais, considerando os materiais adequados.
Do ponto de vista estritamente estrutural as soluções perdem qualidade de 1 para 4. Isso
se justifica, pois:
Nas soluções 1 e 2, as barras trabalham à força normal usando toda a seção transversal
das barras. (As tensões σ se distribuem uniformemente nas seções transversais). A solução 2 tem
a desvantagem de gerar efeitos de 2a
. ordem (“flambagem”).

10
Na solução 3 a flexão não consegue usar integralmente a seção transversal. Sobretudo a
região central fora mal utilizada. Seções I ou caixão melhoram o desempenho.
Compressão
Tração
σ
-
+
M
Figura 13 – Tensões de flexão ao longo da altura da seção.
Na solução 4, uma parcela importante do transporte da carga é feita por torção. A seção
transversal da barra é solicitada ao cisalhamento desuniformemente. A região central é quase
perdida. Seções caixão melhoram o desempenho.
T
τ
Figura 14 – Tensões de cisalhamento ao longo da seção.

11
2. SUPERESTRUTURA DE PONTES
2.1. Classificação das pontes conforme o tipo estrutural da superestrutura
2.1.1. Pontes em laje
Sistema longitudinal: biapoiada ou contínua
Sistema transversal: maciça ou vazada (= nervurada)
Muro de ala
Travessa de encontroArticulação
PLANTA CORTE TRANSVERSAL
Guarda roda
Guarda corpo
Estaca
ELEVAÇÃO Laje Cortina
Figura 15 – Ponte em laje.
Comportamento estrutural: bidimensional, com boa capacidade de distribuição.

12

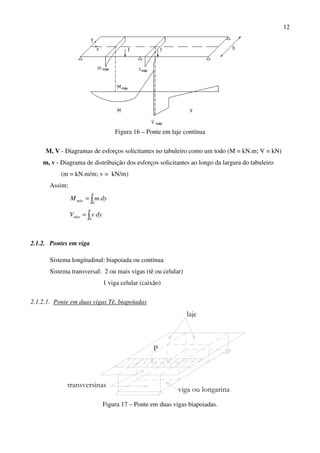

Figura 16 – Ponte em laje contínua
M, V - Diagramas de esforços solicitantes no tabuleiro como um todo (M = kN.m; V = kN)
m, v - Diagrama de distribuição dos esforços solicitantes ao longo da largura do tabuleiro
(m = kN.m/m; v = kN/m)
Assim:
dymM
b
máx ∫=
dyvV
b
máx ∫=
2.1.2. Pontes em viga
Sistema longitudinal: biapoiada ou contínua
Sistema transversal: 2 ou mais vigas (tê ou celular)
1 viga celular (caixão)
2.1.2.1. Ponte em duas vigas Tê, biapoiadas
P
viga ou longarina
laje
transversinas
Figura 17 – Ponte em duas vigas biapoiadas.

13
Sistema Transversal:
T ~ 0
P
M1 T ~ 0
V1
t ~ 0m
M2
v ~ 0 V2
Figura 18 – Seção transversal e transporte de cargas.
-
+
1
1
2
0
li carga viga 1η
Figura 19 – Linha de influência de carga na viga 1.
ηP (1-η)P
wb
colb <b +0,2 lw
Figura 20 – Largura colaborante da laje.

14
Transporte de carga:
Transversal pelo conjunto laje-transversina simulado por uma barra transversal apoiada
nas longarinas1
. A linha de influência para reação de apoio dessa barra eqüivale àquela
para carga na longarina correspondente.
Longitudinal pelas longarinas com a colaboração da laje na flexão.
Sistema longitudinal:
ηP
Figura 21 – Esquema estrutural da viga 1.
Comportamento estrutural: observar a figura e notar a pouca capacidade de distribuição.
2.1.2.2. Ponte em grelha
P
1 2 3 4
li carga viga 1
η∼0,7<1,0
Figura 22 – Seção transversal de ponte em grelha e linha de influência de carga na viga 1.
Preferencialmente 4 vigas ou mais ligadas apenas pela laje ou com transversinas
intermediárias.
Comportamento estrutural semelhante ao da ponte em 2 vigas com melhor capacidade de
distribuição. Essa capacidade não se modifica muito ao se retirarem as transversinas intermediárias.
1
Duas hipóteses justificam esse modelo:
1a
) A rigidez à torção das viga é baixa.
2a
) O trabalho longitudinal das lajes influi pouco na distribuição transversal.

15
As de apoio devem ser mantidas, admitindo-se a sua eliminação, apenas, em casos excepcionais, e
mesmo assim, acompanhada de medidas especiais.
2.1.2.3. Ponte celular
P P
e
T=P.e
1 2
li carga alma 1
η=cte=0,5

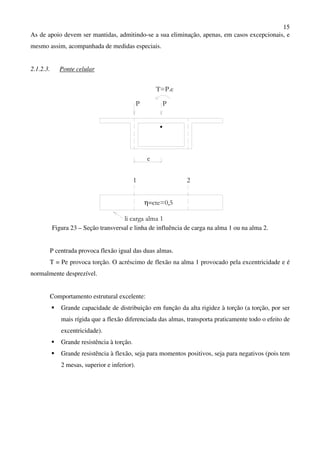

Figura 23 – Seção transversal e linha de influência de carga na alma 1 ou na alma 2.
P centrada provoca flexão igual das duas almas.
T = Pe provoca torção. O acréscimo de flexão na alma 1 provocado pela excentricidade e é
normalmente desprezível.
Comportamento estrutural excelente:
Grande capacidade de distribuição em função da alta rigidez à torção (a torção, por ser
mais rígida que a flexão diferenciada das almas, transporta praticamente todo o efeito de
excentricidade).
Grande resistência à torção.
Grande resistência à flexão, seja para momentos positivos, seja para negativos (pois tem
2 mesas, superior e inferior).

16
2.1.2.4. Sistemas longitudinais usuais
l
Biapoiada
Contínua Gerber
1 1ll2
*
* *
Figura 24 – Exemplos de sistemas longitudinais.
- Procurar vãos bem proporcionados: l1 ≈ 0,85 l2 (h variável de 0,65 a 1,0 l2 ).
- Ao adotar h variável prever hmáx nas seções críticas *.
2.1.3. Pontes em treliça, pórtico, arco ou suspensas por cabos – uma abordagem comparativa
Note-se que nos exemplos a seguir todas as estruturas executam o mesmo serviço, isto é,
transportam toda a carga distribuída para os 2 apoios disponíveis. A diferença está na maneira de
transportá-la, cada estrutura, da viga reta à ponte estaiada, o faz à sua maneira.
Tabela 1 – Análise comparativa entre diversos sistemas estruturais.
Viga reta p
x
l
M(x)
pl/2
pl/8
2
pl/2
+
+
-
Viga poligonal
pl/2
pl/8
2

17
Viga curva
Equilíbrio nó A:
2
senθpl
N =
2
cosθpl
V =
pl/2
pl/8
2
A θ
Pórtico biarticulado
(H depende da rigidez
relativa poste – travessão)
pl/2
H
h
m
H
Hh
m
m+Hh=pl/8
2
Arco biarticulado
(Despreza-se a deformação
por força normal)
Equilíbrio nó A:
θsen2
pl
N =
h
pl
tg
pl
H
82
2
==
θ
pl/2
A
2
H
hHh=pl/8
m
θ
m=0
H
h(x)
parábola = curva funicular de p
M(x) = Hh(x)
M e h parabólicos
Treliça
Equilíbrio nó A:
θsen2
pl
N =
θtg
pl
T
2
=
Cabo – Ponte pênsil
(≡ arco de cabeça para baixo)
Hh=pl/8
pl/2
2
H
pl/2
H H
h
r~0==r~0
e<<l
v=0
m~0=
t=pe
0
Cabo – Ponte estaiada
θsen
pe
t =
θtg
pe
c =
=r~0
e<<l
H
pl/2
v=0
=m~0 =r~0
Hh=pl/8
2
H
h
pl/2
H H
t
pe
c
θ
Só transmite M e V. N=0!
(Nas pontes pênsil e estaiada os cabos foram admitidos inextensíveis (indeformáveis)).

18
Ponte Pênsil
e
0
h
p
l
articulações
pe/2~0
H
pl/2 pe/2~pl/2
h
=
H
A
m=pe/8~0=
2
v=n=0
pl/2
pe/2
pe
pe/2
pe
2(pe/2)
t=pe
Figura 25 – Esquema estrutural de uma ponte pênsil.
0
842
2
=−−= Hh
pelpl
M A
888
222
plpepl
Hh ≅−=
Como e << l => plpe <<
22
plpe <<<<
Logo:
h
pl
H
8
2
=

19
Ponte Estaiada
e
p
l
Só transmite M e V. N=0!
articulações
2
m=pe/8~0=
v=n=0
pl/2 pe/2~pl/2=
H
A
pe/2~0
H
pl/2
θ
pe/2 pe pe/2
pe
t
c
Figura 26 – Esquema estrutural de uma ponte estaiada.
0
842
2
=−−= Hh
pelpl
M A
θsen
pe
t =
888
222
plpepl
Hh ≅−=
θtg
pe
c =
Como e << l: plpe <<
22
plpe <<<<
Logo:
h
pl
H
8
2
= `

20
Pontes Suspensas por Cabos, Pênseis ou Estaiadas
- Ponte Pênsil
p
parcela suportadaparcela suportada
pelo cabo pênsil
pela viga de rigidez
parcela suportadaparcela suportada
Figura 27 – falta legenda!
- Ponte Estaiada
pelos cabos estaiados
parcela suportada
pela viga de rigidez
parcela suportada
21 3
1
2
3
Figura 28 – Falta legenda!
Observações:
No projeto de pontes em arco, estaiadas ou pênseis, será necessário considerar a deformação
por força normal e os efeitos de 2a
. ordem, que não foram considerados aqui.
Esses efeitos são especialmente importantes nas pontes penseis, para cargas não uniformes,
por exemplo, concentradas. Nesses casos o cabo muda de forma, até encontrar a forma funicular do
carregamento. É nessa nova forma que as equações de equilíbrio devem ser escritas.

21
No entanto, os exemplos feitos são muito bons para explicar o comportamento fundamental
dessas obras. Ele é sempre utilizado para um primeiro pré-dimensionamento.
parábola
P
funicular do carregamento
(observar o efeito do tramo* central)
*
P
P/2P/2 *
Figura 29 – Deformada do cabo na forma funicular.
Exemplos:
Figura 30 – Pontes em pórtico.

22
tabuleiro superior
pilares
arco
c
t
tabuleiro inferior
arco
pendural
(trabalha também como tirante)
Figura 31 – Pontes em arco.
tabuleiro superior
treliça metálica
tabuleiro inferior
treliça metálica
c t
diagonal desejável se
a treliça fosse de
concreto armado
Figura 32 – Pontes em treliça.

23
cabo decabos
tabuleiro de concreto ou aço
estabilidade
Figura 33 – Ponte estaiada.
tabuleiro de aço
cabos
bloco de ancoragem
Figura 34 – Ponte pênsil.
Para mais exemplos ver Leonhardt (1979)2
.
2.2. Classificação das pontes conforme o método construtivo
2.2.1. Pontes moldadas in loco sobre cimbramento fixo.
Os tipos mais comuns são três:
cimbramento
de madeira
cimbramento
metálico
treliças ou
vigas metálicas
Figura 35 – Tipos comuns de cimbramento fixo.
2
Construções de concreto: Princípios básicos da construção de pontes de concreto, vol. 6.

24
Cuidados:
1. Fundação e contraventamento do cimbramento;
2. Contra flechas para compensar recalques ou deformações de vigas e treliças;
3. Cuidados na concretagem - Recalques e deformações devem ocorrer antes do final da
concretagem. Tratar juntas;
4. Cuidados na desforma - Desencunhar do centro para os apoios de cada vão e só após
desmontar o cimbramento;
5. Vistoriar antes, durante e depois da concretagem.
2.2.2. Pontes moldadas in loco sobre cimbramento móvel.

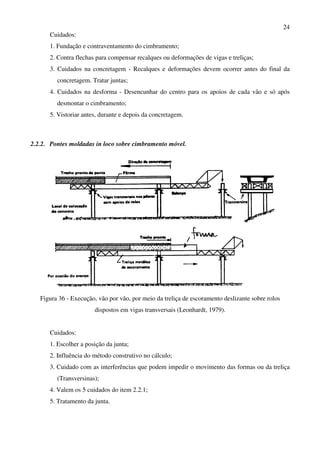

Figura 36 - Execução, vão por vão, por meio da treliça de escoramento deslizante sobre rolos
dispostos em vigas transversais (Leonhardt, 1979).
Cuidados:
1. Escolher a posição da junta;
2. Influência do método construtivo no cálculo;
3. Cuidado com as interferências que podem impedir o movimento das formas ou da treliça
(Transversinas);
4. Valem os 5 cuidados do item 2.2.1;
5. Tratamento da junta.

25
g11
12g
1 fase
a
a
2 fase
a
4 fase
2 fase
a
3 fase
a
parcial
1 2 3 4
Figura 37 - Efeito do método construtivo sobre o diagrama M. (momentos fletores).
O diagrama M da quarta fase é, em princípio, diferente do da viga contínua. Ao longo do
tempo, veremos futuramente, ele tende ao da viga contínua por efeito da fluência.
Verificar, portanto, cada fase construtiva, e a fase final para 2 situações:
1ª) Fase final definida pelo método construtivo. Situação observada no final da construção.
2ª) Fase final com adaptações por fluência. Situação que ocorre alguns anos após a
inauguração.
1 2
no apoio central
da deformada
*Ponto anguloso
2 fase - vão 2
g =12
11g =
1 fase - vão 1
a
a
parcial
g
g
M+
M-
M+
1
*l 10,451
2
-g 16l
2
deformadas
1g
g1
8l1g
-g1
2
16l
g1
2
1
l l
I. Total - fim de construção
II .Total - fim de vida útil
Figura 38 - Viga contínua com 2 vãos construída em 2 fases, com junta no apoio central.

26
O diagrama I (momento fletor), logo após o fim da construção, depende muito do método
construtivo, enquanto que o diagrama II, ao fim da vida útil, depende bem menos do método
construtivo, pois, devido ao efeito da fluência os esforços tendem aos de viga contínua.
Assim:
8
2
1lg
M ≅− e
2214
2
1
,
lg
M ≅+
Os carregamentos adicionais, g2 acabamento e q acidental, atuam na viga contínua de 2 vãos,
sem interferência do método construtivo.
2.2.3. Consolos sucessivos moldados in loco
Aplicado pela primeira vez em 1930 no Brasil, para uma ponte de concreto armado (rio do
Peixe, vão de 68m ). Muito usado para obras protendidas no mundo inteiro.
Figura 39 – Balanço sucessivo com treliça de escoramento e fôrmas em balanço deslocável =
veículo de deslocamento de fôrma (Leonhardt, 1979).

27
Figura 40 – Estabilização do balanço: em cima, por meio de engastamento no pilar ou por meio de
apoios provisórios, embaixo, através de ancoragem, no paoio extremo do vão adjacente mais curto.
Cuidados:
1. Contra Flecha - As previsões de projeto devem ser aferidas ao longo da obra. Cuidado: o
concreto é solicitado muito novo, de modo que as deformações imediatas e sobretudo
lentas são muito importantes .
2. Tratar juntas - Jatear com água o concreto verde e molhar abundantemente antes da
concretagem seguinte.
3. Influência do método construtivo no cálculo.
+33
-100
-67
60 100
5 4 3 02 1 1 2
60
53 4 6
cimbrado
por exemplo
Diagrama M
consolos sucessivos
cimbramento fixo (viga contínua)
Figura 41 – Efeito da adaptação por fluência sobre o diagrama M (momentos fletores).

28
2.2.4. Consolos sucessivos pré-moldados
Aplicado pela primeira vez em 1952 na França (ponte Choisy-le-Roi sobre o Sena)
Cuidados:
1. Precisão na forma. Uma aduela deve ser a forma da vizinha, considerando as curvas em
planta e em perfil, bem como a superelevação.
2. A junta nesse caso não é atravessada por armadura frouxa. Prover dentes para transmitir
cortante, colar junta e usar protensão completa (isto é, σ sempre de compressão !).
3. Prever canteiro de pré moldados e transporte até o local.
4. Valem os 3 cuidados do item 2.2.3.
Figura 42 - Pont amont du boulevard péripherique.
Figura 43 - Pont de Pierre Bénite.

29

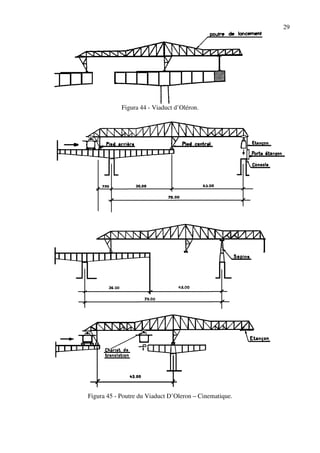

Figura 44 - Viaduct d’Oléron.
Figura 45 - Poutre du Viaduct D’Oleron – Cinematique.

30
Figura 46 - Preparação das Células
Figura 47 - Preparação das células horizontais por axonometria
Regale Profil en Long Regale Devers

31
Figura 48 - Regale d’une cellule de prefabrication
• Modernamente se usam uma série de dentes.
Figura 49 Pont de Chelepikhinsky – Coupe transversale d’un voussoir

32
2.2.5. Vigas pré-moldadas
Figura 50 - Treliça de lançamento (Mathivat, ano).
Alternativas - Guindastes ou guinchos.
concreto moldado in loco
placas pré-moldadas
viga pré moldada
≤1,20
∼0,60
∼0,200,06
Figura 51 - Esquema moderno de seção transversal.
Cuidados:

33
1. Limitação dos equipamentos.
Por exemplo: Treliça Sicet (mais comum no Brasil)
Pmáx ~ 120 tf (~ 42m de vão)
largura máxima ~ 1,20m
2. Prever canteiro de pré-moldados e transporte até o local.
3. Precisão de forma.
4. Influência do método construtivo no cálculo.
Por exemplo: Quando a laje é concretada, o peso próprio é suportado integralmente pelas
vigas pré-moldadas, sem logicamente, a contribuição da laje.
5. Verificar a flexão lateral da viga causada por pequena inclinação (da ordem de 5°)
impossível de se evitar no transporte.
Os pontos de pega devem estar acima do C.G. da viga.
instável
CG
estável
CG
Figura 52 – Estabilidade em função do ponto de içamento.
Nota - Se a viga for excessivamente esbelta pode ser necessário verificar a “flambagem
lateral”, melhor dizendo, a flexão lateral com efeito de segunda ordem.
6. Tratar as juntas como no item 2.2.3, especialmente aquelas entre concreto pré-moldado
(viga ou placa) e concreto moldado in loco (complementação da laje)
2.2.6. Lançamentos progressivos
Aplicado pela primeira vez em 1962, na ponte sobre o rio Ager, na Áustria. A primeira
aplicação no Brasil ocorreu em 1978, na passarela de Presidente Altino, sobre os trilhos da Fepasa.

34
Figura 53 - O princípio do processo de execução por deslocamentos progressivos: a fabricação do
segmento, com comprimento igual ao comprimento de avanço, é feita atrás do encontro; o avanço é
feito progressivamente, sem apoio, de pilar a pilar.
Figura 54 – Cortes e croqui do processo de execução por lançamentos progressivos.

35
Cuidados:
1. Precisão de nivelamento e de forma de modo a evitar que erros de geometria provoquem
esforços adicionais inaceitáveis (equivalentes aos gerados por recalques de apoio ).
2. Influência do método construtivo no cálculo. Como a estrutura é autolançada inclusive
com o “bico” em balanço, é essencial verificar as fases construtivas. Note-se que ao longo
do lançamento uma mesma seção passa ora pelo Mmáx, ora pelo Mmín, o que exige dela
capacidade de suportá-los.
3. Tratar as juntas como no item 2.2.3.
4. Cuidado com as interferências que podem impedir o movimento das formas.
Figura 55 – Canteiro e Seção Típicos para as Obras sobre a Represa de 3 Irmãos.

36
Figura 56 – Etapas de concretagem da seção celular.
Figura 57 - Berço de Deslizamento (Telefone) e Guia Lateral
Figura 58 – Seção longitudinal.
Figura 59 – Emenda Provisória – Junta de Dilatação Futura

37
2.2.7. Pontes estaiadas
O método construtivo que melhor se adapta às obras estaiadas é o de consolos sucessivos
(pré moldados ou não) e por isso é ele o método mais utilizado.
A cada nova aduela os estais correspondentes são protendidos de forma a suportar todo o seu
peso. Assim, ao final da construção e sob as cargas permanentes, o tabuleiro fica quase
exclusivamente submetido à compressão.
1) Construção do balanço lateral e do mastro
2) Construção do balanço principal até sua união com o lateral.
3) Prolongamento do consolo do vão principal.
Figura 60 – Ponte Brotonne, fases de construção (Mathivat, 1979).

38
2.2.8. Pontes pênseis
As pontes pênseis são usualmente construídas a partir dos cabos que são usados para
transporte de peças e equipamentos como um “Teleférico”. O Tabuleiro, construído em segmentos
pré-moldados, é dependurado, segmento por segmento, nos cabos. A continuidade do Tabuleiro só é
promovida após o lançamento de todos os segmentos.
Figura 61 – Estágios de construção de uma ponte pênsil (Gimsing, 1983).
1ª etapa - Construção dos mastros, pilares principais e blocos de ancoragem.
2ª etapa - Instalação dos cabos principais.
3ª etapa - Inicio da instalação da vigas enrijecedora do centro para o meio do vão. É
quando o peso da viga é aplicado nos cabos principais ocasionando grandes
deslocamentos e as juntas entre as seções da viga são, por esta razão, abertas
para evitar momentos excessivos nas seções.
4ª etapa - Instalação das vigas enrijecedoras nos vão laterais para reduzir os
deslocamentos horizontais no topo dos mastros.

39
5ª etapa - Colocação das peças de fechamento das vigas como os mastros.
6ª etapa - Fechamento de todas as juntas nas vigas enrijecedoras. Atualmente, o
fechamento dessas juntas normalmente começa nas etapas 4 e 5, quando são
ligadas as seções e coloadas na sua posição correta.
2.2.9. Associação de dois ou mais métodos construtivos
Um exemplo é a ponte em arco representada na figura 62.
Figura 62 - Construção de Ponte em Arco associando consolos sussecivos e estais (Mathivat, 1979).
2.3. Classificação das pontes conforme os materiais utilizados nas suas construções
2.3.1. Pontes de concreto
- Concreto Armado (fck 20 a 25 MPa);
- Concreto Protendido (fck 25 a 40 MPa);
- Concreto Leve (γ ≅1.5 tf/m³ << 2.5 tf/m³);
- Concreto de Alta Resistência (fck 40 a 100MPa).
Todos os métodos construtivos se aplicam bem às obras de concreto. Ao nível dos tipos
estruturais estão em desuso as treliças e raramente se usam as pontes pênseis com tabuleiros de
concreto, a não ser em passarelas.

40
As grandes vantagens do concreto são a durabilidade (alguma manutenção é sempre
necessária), a resistência ao fogo, à compressão e a liberdade de escolha da forma.
As desvantagens são a falta de resistência à tração, a retração e a fluência.
As treliças estão começando a ser novamente utilizadas com o advento do CAD – concreto
de alto desempenho.
2.3.2. Pontes de aço e mista aço - concreto
Aço-carbono A36 (fyk~250MPa)
Aço de baixa liga CORTEM
SAC (fyk~350MPa)
COS-AR-COR
Nota: Para efeito de comparação lembrar que:
Aço CA - fyk varia de 250 a 600 MPa;
Aço CP - fyk varia de 800 a 1700 MPa.
Todos os tipos estruturais se adaptam bem ao aço. Ao nível dos métodos construtivos, só
não se aplicam aqueles que prevêem moldagem in loco, sobre cimbramento fixo ou móvel ou em
consolos sucessivos, É interessante observar, na figura a seguir, o método construtivo adotado para
o vão central da ponte Rio-Niteroi.
As grandes vantagens do aço ficam por sua grande resistência à compressão ou à tração e
por conseqüência de sua leveza - o peso próprio resulta relativamente pequeno.
As desvantagens se reduzem às dificuldades com durabilidade, resistência ao fogo e aos
problemas de estabilidade gerados pelas pequenas espessuras exigidas.
Exemplos:
Treliças
Arcos
Vigas de alma cheias: Grelhas
Caixões
Pontes Pênseis e Estaiadas
Vigas mista aço-concreto: Grelhas

41
Caixões
Exemplos:
Figura 63 - Vãos principais centrais em estruturas metálicas e vãos adjacentes em concreto
protendido (Pfeil, 1985).
A seguir será mostrado a seqüência de montagem dos elementos metálicos pré-fabricados:
a) Segmento central (3) lançado ao mar após ser deslizado sobre o pier (1). Segmentos
laterais (4) fabricados sobre escoramento (2);
b) Segmento lateral (4) apoiado no segmento central flutuante (3) se dirige para o anel de
içamneto (5);

42
c) Içamento dos segmentos laterais;
d) Inicio de içamento do segmento central (3);
e) O segmento central (3) apoiado nas colunas de içamento (7), as quais foram montadas
pela torre (6). Notam-se os cabos de amarração reguláveis (8);

43
f) Segmento central na fase final de içamento;
g) Montagem dos vãos laterais de 44 m (9) com auxílio de torres triangulares (10);
Figura 64 - Seqüência de montagem dos elementos metálicos pré-fabricados.
A figura 65 mostra seções transversais das estruturas metálicas e a figura 66 um exmplo de
de ponte em grelha mista.

44
Figura 65 – Seções transversais das estruturas metálicas: a) seção nos trechos com mísulas; seção
nos trechos centrais.
Legenda:
1. palca superior; 7. placa de fundo;
2. enrijecedores longitudinais; 8. enrijecedor longitudional da placa de fundo;
3. transversina; 9. enrujecedor transversal da placa de fundo;
4. chapa da alma das vigas; 10, 11. trilhos para carro de inspeção;
5. enrijecedor longitudonal da alma; 12. revestimento de asfalt-epoxi.
6. enrijecedor transversal da alma;

45
Estrutura Metálica
Figura 66 - Ponte em grelha. Conforme Usimec.
2.3.3. Pontes de madeira
Madeiras estruturais:
- Aroeira do Sertão fwc ~ 75 MPa
- Jatobá fwc ~ 80 MPa
- Gonçalo Alves fwc ~ 65 MPa
- Ipê Roxo fwc ~ 70 MPa
Em princípio todos os tipos estruturais discutidos se adaptam bem às pontes de madeira.
Quanto aos métodos construtivos vale a mesma observação feita às pontes de aço.

46
A grande vantagem da madeira está na economia quando ela está disponível, próximo da
obra, em qualidade e quantidade aceitáveis.
As desvantagens ficam por conta das dificuldades com durabilidade e resistência ao fogo
(bastante diminuídas com os tratamentos modernos), da anisotropia e da grande variabilidade
(reduzidas com as técnicas modernas de construção com pedaços pequenos e classificados de
madeira).
A anisotropia e desuniformidade se caracterizam principalmente por:
- A diferença de resistência e rigidez da direção das fibras para a direção normal a elas
(resistência ~ 5 vezes menor e rigidez ~10 vezes menor na normal às fibras);
- Variação das características do eixo para a periferia do tronco (o cerne, próximo do eixo, é
muito melhor que o albume, próximo da casca);
- Os defeitos da madeira: nós, fendas, furos, curvatura das fibras, etc.
Exemplos: Treliças
Arcos
Vigas Armadas
Vigas Maciças: Lamelas coladas
Tábuas pregadas
Pontes Pênseis e Estaiadas
2.4. Estudo de alguns tipos estruturais, comportamento estrutural e teorias de cálculo
2.4.1. Estruturas de superfície, uma introdução
São estruturas que têm uma de suas dimensões bem menor que as outras duas. Ela é
chamada de espessura.
A superfície média é a definida a meia espessura, perpendicularmente à ela.
As estruturas de superfície são classificadas em:
- Placa: Estrutura de superfície média plana carregada perpendicularmente à ela. As placas
de concreto armado são chamadas lajes.
- Chapa: Estruturas de superfície média plana carregada paralelamente a ela. As chapas de
concreto armado são chamadas vigas parede.
- Casca: Estruturas de superfície média curva.

47
PLACA
LAJE
CASCA
(cúpula)
Figura 67 – Exemplos de estruturas de superfície.
2.4.2. Lajes
As lajes são especialmente importantes porque aparecem em praticamente todas as pontes;
não apenas nas pontes em laje, onde constituem toda a superestrutura, mas também nas pontes em
viga, onde constituem o tabuleiro que interliga as vigas.
Super em laje
2 vigas
Caixão
laje do tabuleiro
Figura 68 - Exemplos de Aplicação de Lajes.

48
2.4.2.1. Comportamento estrutural das lajes
Figura 69 – Laje retangular solicitada por uma carga concentrada P.
Nas lajes retangulares em que 1≤ ly/lx< 2 (lx ≤ ly) é importante o trabalho bidimensional.
A carga P pode caminhar para as vigas (pilares e fundações) através de dois caminhos, a
direção x e a y. Para determinar as parcelas de P que caminham nas direções x e y (Px e Py
respectivamente) é preciso resolver o problema hiperestático correspondente.
2.4.2.1.1. Laje retangular simplesmente apoiada
A. Teoria das Grelhas
Considere-se uma laje simplesmente apoiada nos 4 lados, carregada uniformemente (p).
Uma solução aproximada desse problema pode ser obtida considerando a laje como 2
conjuntos de faixas entrelaçadas, de largura 1 m , nas direções x e y.
Figura 70 – Laje simplesmente apoiada nos 4 lados.

49





=
===
espessurah
h
IIyIx
12
3





===
+=
idadecompatibil
384
5
384
.5
equilíbriop
44
EI
pyly
fy
EI
lxpx
fx
pypy
p
lylx
lx
pyp
lylx
ly
px
ly
lx
pxpy 44
4
44
4
4
4
e
+
=
+
=→





=
8
.
8
.
8
. 2
44
42
44
42
ly
p
lylx
lx
me
lx
p
lylx
lylxpx
m ymxm 





+
=





+
==
mx é o momento fletor no meio do vão da faixa central de direção x. Ele é medido em
KNm/m (ou tfm/m ou kgfcm/cm), uma vez que a faixa tem 1 m de largura. Uma faixa de largura b é
solicitada pelo momento bmx = Mx.
1m b
m Mx x
Figura 71 – Momento fletor em uma faixa.
A título de exemplo, considere-se o caso lx=ly=l
px = py = 1/2p => mxm = mym = pl2
/16
Nota1: Observando com atenção nota-se que a Teoria das Grelhas faz 2 hipóteses
simplificadoras (em relação à Resistência dos Materiais) adicionais.
1a.
Desprezou-se a rigidez à torção das faixas.
Admitido! Correto!
Figura 72 – Flechas admitidas pela teoria das grelhas e flechas reais.

50
Na realidade, a continuidade da laje impõe às faixas torção significativa, que foi
desprezada.
2a.
Admitiu-se px e py uniformemente distribuídas, o que não é verdadeiro.
pxpx'
Admitido Real
fy' fy
px
p
py'
py
Figura 73 – Carregamento admitido e carregamento real.
Para que px seja uniforme é preciso que todas as faixas y ao longo do vão lx suportem a
parcela py.
Isso não é na realidade possível.
Embora seja possível para as faixas y centrais, não é para as laterais, próximas dos apoios
da faixa x. Nessas faixas, a flecha fy’ fica limitada pela linha elástica da faixa x.
Como fy’ < fy => py’ < py
No apoio fy’=0 e py’=0 ou px’=p
Nota2: A Teoria das Grelhas faz ainda uma terceira hipótese. Ao cortar a laje em uma série
de faixas ela corta a continuidade transversal às mesmas, tratando-as como barras.
Embora para as barras o efeito do coeficiente de Poisson seja desprezível, para as placas
não é. Considere-se, por exemplo, uma dessas faixas, uma faixa x.
y
mx
∆
x
0
x 1m
x
y
1 2 3 4
1 2 43
(ν=0)
∆my
(ν=0)
mx0
Figura 74 – Efeito do coeficiente de Poisson na faixa x.

51
Por definição de ν :
xy rr






−=




 11
ν
ν
, pois εy = - ν.εx
Como:
1. Ix’ = Iy’= I’ (alterados por ν)
2. Nas placas apoiadas nos 4 lados as arestas y impedem a curvatura adicional (1/r)yν
Desenvolve-se então ∆my tal que:












−−=





∆
xy rr
11
ν
xoxy mmm .. νν ≅=∆
xoyoy mmm .ν+≅
ou:
yoxox mmm .ν+≅
Como para o concreto o coeficiente de Poisson é da ordem de 0.2, seu efeito é
considerável.
Observação: O coeficiente de Poisson também enrijece a placa de forma que:
)1(12)1(
' 2
3
2
νν −
=
−
=
hI
I
Para levar em conta esses 3 efeitos é conveniente uma nova teoria. Essa nova teoria é a
Teoria das Placas.
B. Teoria das Placas
Em essência a Teoria da Placas corresponde à extensão da R.M. ao comportamento
bidimensional da placa, considerando a contribuição do coeficiente de Poisson.
Ela admite:
- Material homogêneo, isótropo e de comportamento linear ( Lei de Hooke)
- h << lx,ly
- Tensões normais à superfície média desprezíveis
- Retas perpendiculares à superfície média permanecem retas e normais à mesma após
deformação (equivale à hipótese de Navier)
- Deslocamentos pequenos (δ<< h)
- A equação fundamental dessa teoria (equação de Lagrange) pode ser escrita como segue:

52
Considere-se o equilíbrio de um elemento de placa:
dx
FORÇAS
p.dx.dy
vx.dx
(vx+dvx).dy
(vx+dvy).dx
vx.dy
dy
x
y
(myx+dmyx)dx
(mx+dmx)dy
dx
y
x
dy
mx.dx
(my+dmy)dx
my.dx
myx.dx
mxy.dy (mxy+dmxy)dy
τxy
yxτ
MOMENTOS
Figura 75 – Equilíbrio de um elemento de placa.
τxy = - τyx ⇒ mxy = - myx!
Seja w(x,y) a função que descreve o deslocamento vertical de um ponto (x,y).
Por analogia com a R.M., tem-se:
Viga
EI
M
dx
wd
−=2
2
Placa
3.....................
)1(
2..............
1..............
2
2
2
2
2
2
2
2
2
ν
ν
ν
−
=
∂∂
∂
−=
∂
∂
+
∂
∂
−=
∂
∂
+
∂
∂
D
m
yx
w
D
m
x
w
y
w
D
m
y
w
x
w
xy
y
x
Rotação D(1-ν) ≈ G It
de Torção

53
Sendo que EI
Eh
D ≡
−
=
)1(12 2
3
ν
Do equilíbrio do elemento de placa, tem-se:
(Lembrando que: x
x
x
dmdx
m
=
∂
∂
)
Momentos y: 4............
y
xy
x
x
x
mm
v
∂
∂
−
∂
∂
=
Momentos x: 5............
x
xy
y
y
y
mm
v
∂
∂
−
∂
∂
=
Forças verticais: 6..........................p
vv
y
y
x
x
−=
∂
∂
−
∂
∂
(também análogas à R.M.)
Substituindo-se 1 a 5 em 6 tem-se a equação de Lagrange:
D
P
y
w
yx
w
x
w
=
∂
∂
+
∂∂
∂
+
∂
∂
4
4
22
4
4
4
.
.2
flexão x torção flexão y
A integração dessa equação diferencial é quase sempre impossível. Por isso a solução se
obtém desenvolvendo w e p em séries de Fourier.
No caso considerado, de placa simplesmente apoiada nos quatro lados e uniformemente
carregada, tem-se:
Condições de contorno:





=
=
0
0
m
e
w
nos quatro lados
∑
∞
=
∑
∞
=
ππ
π
=
1m 1n ly
y..n
sen.
lx
x..m
sen
n.m.2
p16
)y,x(p
∑
∞
=
∑
∞
=








+
ππ
π
=
1m 1n
2ly
2n
2lx
2m
n.m
ly
y.n
sen.
lx
x.m
sen
D.6
p16
)y,x(w
Como o uso dessa solução é pouco prática, prepararam-se tabelas em função da relação
ly/lx e do coeficiente de Poisson (Ver tabelas de Czerny).

54
- Relação entre mx, my e mxy - Analogia com o estado duplo de tensões. (Estado Duplo
de Flexão).
mxy
mt
mxy
mx
my
m
x
y
α
x
y
m
mt
my
mx
m1 m2
x
y
mxy
myx
Polo
Figura 76 - Analogia com o estado duplo de tensões. (Estado Duplo de Flexão).
m - análogo a σ
mt - análogo a τ
m1 e m2 - momentos fletores principais.
Momentos principais em uma placa simplesmente apoiada e uniformemente carregada:
ly/lx = 1
1 - equivale a estado hidrostático
2 - equivale a cisalhamento puro
Trações por:
====== momentos principais positivos
- - - - - - momentos principais negativos
-.-.-.-.-.- mudança de sinal
ly/lx = 2

55
Levantamento de canto – momentos volventes (torsores)
P
Canto Livre
Canto preso
Apoio fictício
m1(-)
m2(+)
mx=my
m2
m1
ly/lx=1
0,0368p.lx
lx
2
-m
1=m
2=0,0463.p.lx
2
Reações de apoio
Real T. das Placas
R
Evitam o levantamento do
canto e provocam os
momentos torçores(*)
(*) Desprezada a Torção, R resulta nula!
Figura 77 - Valores dos momentos principais m1 e m2 e dos momentos mx e my na diagonal. E
reações de apoio.

56
C. Comparação dos resultados
Teoria Torção ν ly/lx=1 ly/lx=2
αx αy αx αy
TG não 0 16,0 16,0 8,50 34,0
TP1 não 0 13,1 13,1 7,10 44,80
TP2 sim 0 27,2 27,2 10,40 40,30
TP3 sim 0,2 22,7 22,7 9,90 23,50
TP4 sim 0,3 20,9 20,9 9,80 21,60
TG - Teoria das grelhas
TP - Teoria das placas
mxm = p.lx2
/αx
mym = p.ly2
/αy
Note-se a importância da torção; ela transporta metade das cargas, reduzindo os momentos
fletores à metade (no caso ly/lx = 1). Note-se também a importância do coeficiente de Poisson.
2.4.2.1.2. Outros casos a considerar
A. Lajes retangulares com outras condições de contorno
Tudo o que foi desenvolvido para a laje apoiada nos 4 lados pode ser estendido a outras
condições de contorno.
B. Lajes sob Carga concentrada
Embora tenha sido possível resolver, através da Resistência dos Materiais, vigas sob cargas
concentradas, não é possível fazê-lo no caso de placas; os esforços solicitantes locais seriam
“infinitos”. Para evitar esses esforços locais as cargas “concentradas” devem ser distribuídas em
superfícies suficientemente grandes. Na verdade, qualquer que seja a estrutura, inclusive nas vigas,
as cargas “concentradas” devem ser distribuídas em superfícies tais que os esforços locais sejam
aceitáveis.

57
Os esforços solicitantes em placas, decorrentes de cargas “concentradas” dependem
essencialmente da pequena superfície onde se distribuem, referida à superfície média da placa. Ver
figura a seguir.
α
P
b
h
a
b+h
a+h
= 45º
superfície média
Figura 78 – Área de distribuição das cargas “concentradas”.
A carga P distribuída na superfície a x b da face equivale à mesma carga distribuída em
(a+h)(b+h) na superfície média.
Resolver a equação de Lagrange para esses casos é ainda mais difícil. É conveniente
substituir as séries de Fouries pelo Método das Diferenças Finitas ou, mais modernamente o
Métodos dos Elementos Finitos.
Para as aplicações práticas desenvolveram-se superfícies de influência como as de Rüsch
ou de Homberg (ver cópia anexa).
No caso de lajes de pontes Rüsch transformou essas superfícies em tabelas muito práticas
que serão discutidas nas aulas de projeto.

58
Figura 79 – Superfície de influência para momentos my no meio de uma placa retangular com três
lados apoiados.

59
Figura 80 – Superfície de influência para momentos mx no centro do apoio de uma placa retangular
com três lados apoiados.

60
Figura 81 – Superfície de influência para momentos mx no meio do vão.

61
Figura 82 – Superfícies de influência para momentos mx no aopio.

62
Figura 83 – Superfície de influência para momentos my no meio do vão.

63
2.4.3. Pontes em vigas – múltiplas (grelhas) ou celulares (caixões)
2.4.3.1. Análise da torção
2.4.3.1.1. Barras de seção circular maciça ou vazada
A. Hipóteses básicas
1. A seção transversal permanece plana e perpendicular ao eixo da barra após deformação
2. A deformação angular ou distorção γ varia linearmente do eixo para a periferia da barra
(ela é constante na superfície cilíndrica definida por r).
∆x
T
γmax maxδ
G
R
r
maxγ
γ
Figura 84 – Deformação angular.
x∆
=
δ
γ
x
máx
máx
∆
=
δ
γ r
R
maxγ
γ =
3. É válida a lei de Hooke : τ= Gγ
4. Os deslocamentos são pequenos
B. Cálculo das tensões tangenciais de torção
Como γ varia linearmente, segundo a lei de Hooke o mesmo vale para τ.
r
R
maxγ
γ =

64
τ=τmáx r ⇒ τ=τ (r)
R
Do equilíbrio:
p
máx
s
máx
s
máx
s
I
R
dsr
R
dsr
R
rdsT
τττ
τ ∫∫∫ ==== 22
Ip - momento polar de inércia
para seção circular maciça πR4
2
para seção circular vazada π(Re4
-Ri4
)
2
τmáx =
tW
T
R =
Ip
T
wt - modulo de resistência à torção
wt = Ip/R
C. Deformação de torção
x
maxγ
δmax
T
dθ
d
x
Figura 85 – Deformação de torção
dx
máx
máx
δ
γ =
R
d máxδ
θ =
⇓
dx
R
d máxγ
θ =
como
G
max
max
τ
γ =
px IG
T
d
d
.
=
θ

65
∫=θ xd.
pI.G
T
)x(
Caso T e Ip sejam constantes:
1cx.)x( +=θ
pG.I
T
θ
f
b
l
Ip,G
Figura 86 – Viga engastada a torção.
T = f.b
θ (0) = C1 = 0
l
IG
T
l
p.
)( =θ
2.4.3.1.2. Barras de seção retangular maciça
Nesse caso as hipóteses 1 e 2 não são mais válidas.
As seções transversais empenam deixando de ser planas
A distribuição das distorções γ não é linear.
τmax
Gτ τ
τ1
2
τ= (r, )τ θ
Figura 87 – Tensões de cisalhamento
Como as
superfícies
externas são
descarregadas:
τ1 = τ2 = τ =0

66
Sem essas 2 hipóteses a RM não é capaz de resolver o problema de torção de seções
retangulares. Saint Venant, 1853, usando a TE, encontrou a solução desse problema no caso de
seção qualquer sob torção uniforme (T constante, sem restrição ao empenamento).
Os resultados para seção retangular são:
τmax (meio lado maior) = T/wt
2
bc.tw
tI.G
T
dx
d
α=
=
θ
b>=c
c
3bc.tI β=
b/c 1,0 1,5 2,0 3,0 6,0 10,0 ∞
α 0,208 0,231 0,246 0,267 0,299 0,312 1/3
β 0,141 0,196 0,229 0,263 0,299 0,312 1/3
2.4.3.1.3. Analogia de membrana (Prandtl – 1903)
A analogia formal das equações que regem a torção uniforme e a deformação de uma
membrana sob pressão uniforme permite dizer que:
1. A tensão de cisalhamento em P é proporcional à inclinação na membrana em P.
2. A direção de τ é definida pela normal à maior declive da membrana em P.
3. O momento de torção resistido pela peça é proporcional ao volume sob a membrana.
Seção elíptica Seção circular vazada
Figura 88 – Analogia de membrana.

67
pτ
mτ
V1
mτ
2V
mτ
V3
Seção retangular
maciça
Seção delgada
fechada aberta
Seção delgada
Figura 89 – Comparação dos momentos fletores resistidos por três tipos de seção.
V1 >V2 >>V3 ⇒ Τ1 >Τ2 >>Τ3
2.4.3.1.4. Seções vazadas com dois eixos de simetria
G
dx
∆s
1
F
2
F
3F
4
F
τ1
τ2
τ2
1τ t1
2t
Figura 90 – Seção vazada com dois eixos de simetria submetidas a torção.
Fazendo o equilíbrio: F1 = F3 F4 = F2
qtt
dxtdxt
==
=
1122
1122
..
....
ττ
ττ
q = fluxo de torção
AqdsbqbdsqT
A
2....
2
=== ∫ ∫ 321
∴ A - área limitada pela linha média da seção:
G
b
q.ds
ds
r
A
Figura 91 – Área limitada pela linha média

68
Conclusões:
O fluxo de torção q = τ.t é constante ao longo de todo o contorno da seção;
T = q. 2A ∴
tA
T
t
q
.2
==τ
Da Teoria da Elasticidade ou pelos Teoremas de Energia:
∫
=
t
ds
2A4
It
tIG
T
dx
d
.
=
θ
Essas expressões correspondem à chamada Torção de Bredt, aplicável a seções vazadas.
Elas admitem as seguintes hipóteses:
1. As tensões τ não variam ao longo da espessura da parede da seção;
2. Lei de Hooke;
3. Deslocamento pequenos;
4. Torção uniforme, isto é, T constante ao longo da barra e empenamento livre.
Em função da hipótese 1, elas são uma boa solução para perfis delgados, mas não para
perfis de parede espessa.
2.4.3.1.5. Torção não uniforme
O que foi exposto nos itens 2.4.3.1.2 a 2.4.3.1.4 só vale, como foi dito, se a torção for
uniforme, isto é, se T for constante ao longo da barra e o empenamento livre.
Caso isso não ocorra a torção é dita não uniforme e essas soluções não são, em princípio,
válidas.
Na verdade, para seções maciças ou vazadas elas ainda podem se aplicadas sem que se
façam erros importantes. Já para as seções abertas, sobretudo as de parede fina, isso não pode ser
dito, é importante considerar a torção não uniforme.
Para visualizar melhor esse problema considere-se o perfil I da figura 92, solicitado à
torção.
l
H
h
T=H.h
Figura 92 – Perfil I solicitado à torção.

69
A seção I facilita a visualização dos 2 sistemas estruturais capazes de transportar o
momento T, da extremidade livre à extremidade engastada.
O primeiro desses sistemas corresponde à Torção Uniforme ou de Saint-Vernanr. Nele, a
torção desenvolve na seção transversal apenas tensões tangenciais. As tensões normais são nulas
uma vez que se admitem as seções livres para se empenarem.
O segundo desses sistemas corresponde à flexão diferenciada das mesas. Nele a torção
desenvolve tensões normais e tangenciais na seção transversal. Para isso é essencial que existam
restrições ao empenamento das seções.
Entende-se aqui por empenamento os deslocamentos que tendem a tornar a seção
transversal não plana após o carregamento.
É interessante notar que é possível definir condições particulares onde só um desses
sistemas trabalha. Se eliminarmos, por exemplo, os engastamentos da extremidade esquerda, o
segundo sistema perde completamente a rigidez, fica hipostático, de modo que toda a torção é
suportada pelo primeiro. Tem-se um problema de torção Uniforme.
Analogamente é possível eliminar a rigidez do primeiro sistema desligando as mesas das
almas. Nessas circunstâncias nenhuma das partes da seção gira e, portanto, nenhuma Torção de
Saint-Venant é gerada, de modo que toda torção é suportada por flexão diferenciada das mesas. Diz-
se que se tem um problema de Flexo-Torção.
Num problema real, onde nenhuma das 2 condições extremas acima ocorre, tem-se um
problema de Torção Mista. Nesse problema o momento total T se subdividirá pelos 2 sistemas
segundo as suas rigidezes. O mais rígido transportará uma maior parcela de T.

70
T
T
+u
-u
+u
-u
+u
-u
+u
-u
θu
+u
-u
+u
-u
b) Planta da deformada da mesa superior
a) Perspectiva da deformada
Figura 93 – Torção não uniforme do perfil I (eliminando o engastamento).
b) Planta da deformada da mesa superior
T
θw
a) Perspectiva da deformada
Figura 94 - Flexo-Torção do perfil I (eliminada a alma)

71
T =Tu
τtu
Tensões na torção uniforme Tensões na flexo-torção
twτ
T =Tw
(cte. ao longo da espessura e nulo na alma)
Figura 95 - Tensões tangenciais.
τtuτ tw
+
+
-
-
σσσσtu (nulo) σσσσtw (cte. ao longo da espessura e nulo na alma)
Figura 96 - tensões normais
A solução desses problemas hiperestático exige que se escrevam 4 equações:
- Equações de equilíbrio:
T = Tu + Tw qualquer (x) (1)
Numa seção qualquer S(x) o momento de torção T é obtido pela soma dos momentos de
torção uniforme Tu e de flexo-torção Tw.
- Equações de compatibilidade:
wu θθθ == qualquer (x) (2)
Numa seção S(x) a rotação θ em torno de x é a mesma para os 2 sistemas estruturais.
- Equações derivadas das constitutivas:

72
)./( tuuu IGTf=θ
)./( wwww IETf=θ
Essas equações formam um sistema determinado de 4 equações a 4 incógnitas, que são: Tu
, Tw , θu e θw .
Iw é o momento de inércia à flexo-torção, cuja expressão para perfil I é dada a seguir.
A solução completa desse problema é difícil, mas é fácil obter uma solução aproximada
que permite ter uma idéia de qual dos sistemas é mais importante, facilitando a visualização do
problema físico.
Essa solução aproximada corresponde a escrever a equação de compatibilidade apenas na
extremidade livre. Assim:
t
u
u
IG
lT
l
.
.
)( =θ
2/
)(
h
l w
w
δ
θ =
m
w
w
EI
lH
3
. 3
=δ
onde:
12/.
/
3
mmm
ww
btI
hTH
=
=
m
w
t
u
EIh
lT
IG
lT
2
3
3
.2
.
.
=
conforme Saint-Venant: ∑=
3
. 3
ii
t
tb
I
Por definição, o momento de inércia à flexo-torção de um perfil I com dois eixos de
simetria é dado por:
2
. 2
hI
I m
w =
logo:
2
.
3
.
l
EI
IG
T
T
w
t
w
u
==α
Quando α > 10, a torção uniforme faz praticamente todo o serviço. A flexo-torção pode ser
desprezada. É o caso das seções celulares.
Se α < 0,1 , a flexo-torção transporta praticamente toda a carga. A torção uniforme pode
ser desprezada. É o caso dos perfis delgados abertos.
Se 0,1 < α < 10, é preciso considerar a torção mista, com a solução correta.

73
NOTA: essa visão de flexo-torção permite justificar com clareza os critérios usuais para
cálculo das pontes em duas vigas.
Considere-se inicialmente o mesmo perfil I em balanço, mas recebendo agora cargas
laterais. Despreze-se a torção uniforme
h
P
e
P
P/2 P/2 -P.e/hP.e/h
P.e
+
RdRe
Figura 97 – Seção H submetida à carga excêntrica.
)
2
1
(
h
e
PRe +=
)
2
1
(
h
e
PRd −=
Note-se que esses dois valores correspondem exatamente às reações de apoio de uma viga
isostática de vão h, recebendo a carga P excêntrica de e.
eP
h
l .Ri e l .Ri d
Figura 98 – Linha de influência de reação nas almas esquerda e direira.






+=





+==
h
e
PPe
h
h
PR ee
2
1
..
2
1
.η






−=





−=η=
h
e
2
1
.PP.e
2
h
h
1
P.ddR
Essa conclusão permite dizer que calcular pontes em duas vigas considerando para a linha
de influência de distribuição transversal, a reta 0/1, corresponde apenas a desprezar a torção
uniforme, coisa que é em geral aceitável, podendo inclusive ser verificada através do coeficiente α.

74
(cuidado que a expressão de α varia conforme as condições de contorno da barra: em balanço,
biapoiada, contínua, etc.).
ba a
1 0
-b/a
a+b
a1
Figura 99 – Linha de influência transversal.
Pi
l
P
1
Figura 100 – Carga sobre a viga esquerda.
Pi (viga esquerda) = P
Pi (viga direita) = 0
Mmax (viga esquerda) = P.l/4
- --
+
+
mov.
mov.
Figura 101 - Diagrama σ (meio do vão).
2.4.3.1.6. Centro de torção ou cisalhamento

75
S
z
y
xG
G h
S
b
f1
1f
f2τz
yzτ
Vz= P
P
a
∫=
A
dsef ..τ
y
yz
Ie
SMV
.
..
=τ
P
G x
z
y
f1
f1
f2
C
P
c
a
Figura 102 – Exemplo do perfil C.
Do equilíbrio do elemento:
h: f1 – f1 = 0
v: P – f2 = 0
MGx = Pzero - f1h - f2.a ≠ 0 ?
MCx´ = Pzero - f1h + f2.c = 0 ⇒
2
1
f
hf
c =
Assim, as tensões τ decorrentes da flexão simples, ou seja, a própria flexão simples,
ocorre quando P é aplicada em C (Centro de cisalhamento) e não em G.
Como conseqüência, os momentos de torção devem ser calculados em relação a C, e não a
G.
Caso P esteja excêntrica de d em relação a C, as tensões tangenciais resultarão da

76
composição τVz + τT ( T = P.d)
Por isso C também é chamado Centro de Torção.
Assim:
yI.4
2h2b.e
P.yI.4
2h.2b.e.P
2f
h1f
c
yI.4
h2b.e.P
b.e
yI.e
2/h.e.b.P
.
2
1
yI.e
ySM.P
.
2
1
A
ds.e.1f
P2f
===
===∫ τ=
=
exbx
G
C
C
G
C G G = C
2 eixos
de simetria
Figura 103 – Centro de torção de algumas seções.
2.4.3.2. Estruturas em viga T única
Estas estruturas são muito comuns nas passarelas de pedestres.
+a
-a
P e
η
flexão
=+e
=1 = cte
torção
η
P
Pe
Figura 104 – Viga em seção T.

77
- A carga P centrada é transportada aos apoios por flexão.
- O momento Pe o é por torção uniforme. A flexo-torção nesse caso é usualmente
desprezível.
2.4.3.3. Pontes em duas vigas
- Já foram estudadas anteriormente
2.4.3.4. Pontes em 3 ou mais vigas (Grelhas)
Existem muitas soluções para o problema das grelhas de ponte. A mais simples é aquela
devida a Courbon/Engesser que será apresentada a seguir. Outras soluções devem ser lembradas,
como, por exemplo, aquelas devidas a Leonhardt, Guyon/Massonet/Bares, ao prof. Ferraz, a
Fauchart, etc. Dentre elas será apresentada apenas a última, que é ao mesmo tempo simples e
precisa.
As pontes em vigas múltiplas foram inicialmente providas de transversinas bastante rígidas
com o objetivo de bem distribuir as cargas pelas longarinas e se constituírem nas grelhas.
Posteriormente se verificou que as lajes usuais dessas pontes tinham rigidez suficiente para
garantir uma boa distribuição transversal o que sugeriu a eliminação das transversinas
intermediárias. Essa solução tem sido usada atualmente, especialmente quando as vigas são pré
moldadas, mas, é claro, a armadura da laje deve ser reforçada, com atenção especial para os
problemas de fadiga.
Para o cálculo das grelhas com transversinas muito rígidas propõe-se o processo de
Courbon/ Engesser e para o caso em que elas são flexíveis ou mesmo não existem propõe-se o
processo de Fauchart.
2.4.3.4.1. Processo de Courbon/Engesser
Esse processo se aplica ao caso usual de grelhas de ponte onde são respeitadas as seguintes
condições:
• A largura da obra é menor que metade do vão da mesma
• A altura das transversinas é da ordem de grandeza daquela das longarinas
• As espessuras das longarinas e das lajes são pequenas
Essas condições permitem formular as seguintes hipóteses:

78
1. As transversinas são infinitamente rígidas.
2. A torção uniforme é desprezível.
3. O trabalho longitudinal das lajes também é desprezível.
4. Admitem-se ainda válidas para as longarinas as hipóteses da Resistência dos
Materiais:
• As longarinas são barras (b,h<<<l)
• O material é homogêneo e isótropo
• É valida a lei de Hooke
• É válida a hipótese de Navier
• Os deslocamentos são pequenos.
A Resistência dos Materiais permite dizer que as flechas das longarinas são inversamente
proporcionais ao produto de rigidez EI. Assim, para uma viga biapoiada sob carga uniforme p ou
concentrada P no meio do vão as flechas no meio do vão seriam respectivamente:
EI
pl
384
5 4
e
EI
pl
48
3

79
A. Distribuição transversal
V1 2V 3V 4V
4V'
v v v
T1 T2
T3 4T
F
Figura 105 – Distribuição transversal de uma carga F.
Ti = v ≈ 0 ( desprezíveis) Fi = vi - vi '
Considere uma transversina e sua vizinhança como assim representado. Os momentos
fletores não foram representados porque não interferem no equilíbrio de forças verticais que se
pretende estudar.
As hipóteses feitas permitem reduzir o problema de distribuição da força externa F pelas
vigas (forças Fi = ∆Vi) ao problema de uma viga infinitamente rígida sobre apoios elásticos.
F1 2F F3 4F
1k 32 kk 4k
F
θ
x,u
y,δ
Figura 106 – Viga rígida sobre apoios elásticos.
Esse problema tem 3 graus de liberdade: deslocamentos u(//x) , δ(//y) e rotação θ.
Como só temos cargas verticais podemos deixar de lado o deslocamento u (//x).
Por outro lado as transversinas rígidas fazem com que as deformadas de todas as vigas
sejam afins. Assim:

80
F
1 2 3 4
a
b
1
4
ab
Figura 107 – Deformação das vigas 1 a 4.
aibi δ
α
δ
1
= para qualquer viga i.
Isso permite dizer que as rigidezes dos apoios elásticos k variam com a posição da
transversina, mas é mantida a proporção entre elas. Como é essa proporção que define a distribuição
transversal, ela será única qualquer que seja a posição da transversina.
Transversina a k1, k2, k3, k4
Transversina b α.k1, α.k2, α.k3, α.k4
Qualquer transversina β.I1, β.I2, β.I3, β.I4
α e β variam com a posição da transversina e com o tipo de carregamento. "Para justificar
essa conclusão, ver item 2.4.3.4.2."
A solução do problema de barra rígida sobre apoios elásticos se obtém facilmente como se
segue.
Considere-se o caso particular θ = 0 e δ = 1 e procure-se determinar a posição da carga
externa correspondente.
∑
∑
=






∑==
∑ ∑==
=δ=
ik
ikix
x
x.ikx.FAM
ik.ixix.iFAM
iki.
i
kiF
x define um ponto tal que se F for a ele aplicado teremos θ = 0 e δ constante.
Esse ponto é chamado Centro Elástico por analogia com Centro de Gravidade.
Considere-se agora o caso geral.

81
ki
F
e
CE
θ
i
je
Figura 108 – Deformação de uma viga rígida sobre apoios elásticos devido à carga excêntrica em
relação ao centro de rigidezes das molas.
δi = δ + θ.ei Fi = ki.δi = ki(δ + θ.ei)
As duas equações de equilíbrio necessárias são:




=+=
=+=




+==
+==
∑ ∑∑
∑ ∑∑
∑ ∑
∑ ∑
22
...
).(..
).(
iiiiiiej
iiii
iiiiiej
iii
ekekekF
kekkF
eekeFF
ekFF
θθδ
δθδ
θδ
θδ
Pois ∑ = 0. ii ek por definição do CE.
Assim:
∑
=
ik
F
δ e
∑
=θ
2
i
e.ik
F je
ijr.F
2
i
e.ik
ie.je
ik
1
ik.Fie.
2
i
e.ik
F
ik
F
ikiF =




















∑
+
∑
=










∑
+
∑
=
je
como ii Ik .β=








+=
∑∑ 2
.
.1
ii
ij
i
iij
eI
ee
I
Ir
Quando as vigas são iguais: (Ii = I = constante)








+=
∑ 2
1
i
ji
ij
e
ee
n
r
Note-se a semelhança entre essas expressões e aquela das tensões normais na flexão-
composta:

82
e
I
M
A
N
.+=σ
FN = , jeFM .=
∑= ikA , ∑= 2
. ii ekI , iee =
A semelhança não é apenas formal, é física: a transversina rígida faz o papel da hipótese de
Navier e as molas de comportamento elástico linear reproduzem a Lei de Hooke.
B. Esforços longitudinais
Quando a carga externa está sobre uma transversina, ela se distribui pelas longarinas
conforme foi visto. A longarina i recebe força Fi e os esforços longitudinais nessa longarina são
diretamente calculados a partir d Fi.
Quando, porém, a carga externa está fora da transversina, sobre uma longarina por
exemplo, as coisas não são a princípio tão simples. De fato:
a
b
F
1 2 3 4
c
d Longarina 1
F
? ?
Longarina i>1
? ?
F
Figura 109 – Carga externa fora da transversina.
É preciso calcular os esforços que as transversinas aplicam nas longarinas.
Façamos isso por superposição.

83
Longarina 1
F
+
Ra
Rb Rc
Rd
Rb Rc1 1
Rb-Rb Rc-Rc
F
1 1
*
F
**
1
**
iF
Rb ii Rc *
Longarina i >1
Deistribuição de Rb e Rc
pelas longarinas
Figura 110 – Distribuição da carga F nas longarinas.
Verifica-se que as soluções aproximadas **, embora muito mais simples, fornecem
soluções bastante próximas ds soluções corretas *.
Aconselha-se, portanto, usar a solução aproximada que corresponde, fisicamente, a admitir
uma transversina rígida sob cada carga externa.
Note-se que a distribuição transversal obtida por Courbon/Engesser é válida qualquer que
seja o sistema estrutural longitudinal, viga biapoiada ou contínua.
2.4.3.4.2. Processo de Fauchart
Considere-se o caso de uma ponte em vigas múltiplas sem transversinas intermediárias, só
nos apoios.
Para tratamento desse problema adotam-se as seguintes hipóteses:
1. As longarinas trabalham conforme a Resistência dos Materiais.
2. As longarinas são biapoiadas e têm inércia constante.
3. O trabalho longitudinal das lajes é desprezado.

84
x
y
z
Figura 111 – Superestrutura em grelha.
Da super esquematicamente representada na figura 111 isole-se a viga i:
P
v
i
ev
dmem
P
mi
Figura 112 – Equilíbrio da viga i
pi = p + vd - ve
mi = md - me
Da Resistência dos Materiais tem-se:
EI
M
dx
yd
−=2
2
EI
P
dx
yd
dx
Md
p =→−= 4
4
2
2
tGI
T
dx
d
=
θ
,
tGI
m
dx
d
dx
dT
m −=→= 2
2
θ
Assim:
tEI
ip
4dx
iy4d
= e
tiGI
im
2dx
i
2d
−=
θ
Desenvolvendo em série de Fourier as cargas pi e mi e os deslocamentos yi e θi é possível
transformar essas duas equações diferenciais em equações algébricas o que permitirá transformar

85
nosso problema bidimensional (x, z) em unidimensional (z).
Como as vigas são biapoiadas e ainda engastadas à torção nos apoios a série escolhida deve
respeitar as seguintes condições de contorno:
0=x e lx = yi = θi = 0
(θ = rotação em torno de x)
A série adequada é portanto de senos do tipo:
l
xjπ.
sen , nula para 0=x e lx = .
Assim:
l
xj
pp
j
iji
π
sen∑= ∑=
j
iji
l
xj
mm
π
sen
l
xj
yy
j
iji
π
sen∑= ∑=
j
iji
l
xjπ
θθ sen
Introduzindo essas séries nas equações acima tem-se para cada termo j:
iijij EI
l
j
l
xj
y
l
xj
p .sen.sen.
4






=
πππ
e
tiijij GI
l
j
l
xj
l
xj
m .sen.sen.
2






=
ππ
θ
π
ou
ijfij ykp ij
..= e ijtij ij
km θ..=
com if EI
l
j
k ij
4






=
π
e tit GI
l
j
k ij
2






=
π
Assim, para cada termo j da série, o problema de distribuição transversal se reduz a
calcular a faixa unitária de laje esquematizada na figura 113.
mij
pij
1m
Figura 113 – Faixa unitária.
ijfij ykp ij
..= ijtij ij
km θ..=

86
ij
ij
p
m
fij
k
p
k ijt
j
faixa de laje
com 1 m de
largura
Figura 114 – Esquema estrutural transversal para uma faixa unitária.
Essa faixa deve ser carregada com o termo j do desenvolvimento da série Fourier da carga
externa p (pj).
Transformamos assim nosso problema bidimensional em uma série de unidimensionais.
Ocorre que usualmente o 1º termo da série já é suficiente e temos apenas um problema
unidimensional como o acima, com j=1. Sua solução é obtida com facilidade pelo processo dos
deslocamentos bastando dispor de uma calculadora programável (são 8 graus de liberdade, 4 vigas
com um θ e um δ para cada uma ).
Observações complementares:
1. Imaginando a ponte em questão como uma peça única de seção aberta com 4 nervuras a
solução de Fauchart considera flexão do conjunto (δ cte), a torção uniforme e a flexo-torção (θ cte)
e a deformação da seção transversal ou “distorção” representada por θ não constante e δ variável
não linearmente. A figura 115 ilustra esses fatos.

87
carga externa
flexão
torção
distoção
Figura 115 – Deformação de uma seção transversal pelo processo de Fauchart.
2. Para obter as linhas de influência que definem as cargas nas vigas (pi - flexão da viga e
mi - torção da mesma) bem como as solicitações mais importantes na laje de ligação basta resolver a
viga sobre apoios elásticos, num programa conveniente, para uma série de posições de uma carga
unitária. É importante considerar pelo menos uma posição para cada viga e cada seção considerada
relevante. Costuma-se dizer que basta “passear com a carga unitária sobre a estrutura” anotando
para cada posição os esforços de interesse.
3. Para determinação dos trens tipo nas vigas (isto é do carregamento em cada viga)
deveríamos carregar as linhas de influência para pi e mi com o primeiro termo do desenvolvimento
em série das cargas externas. Verifica-se que é mais fácil e preciso carregá-las com as cargas reais.
Isso equivale a dizer que:
11 .1 ifi ykp i
= ⇒ iy.
1ifkip =
11 .. 1 iti i
km θ= ⇒ i.
1itkim θ=
Usamos assim as séries de Fourier apenas para definir a rigidez com que as vigas vinculam
as lajes de ligação. Para carregamentos usamos a sua forma real.
4. É conveniente observar que se for desprezada a torção uniforme (Iti=0) e for admitida
infinita a rigidez da laje de ligação (simulando transversina rígida) o processo do Fauchart se reduz
ao do Courbon. Assim Courbon é um caso particular do Fauchart.

88
5. Extensão da solução às grelhas com transversinas flexíveis.
e
bw
bw+b/5=bm
b/10
longarina
transversina
seção efetiva
da transversina
(e-bm).1/2
Figura 116 – Ponte em grelha com transversinas flexíveis.
Basta, para tal, definir uma laje de rigidez equivalente ao conjunto laje+transversinas:
e
beII
I
mlajetransv
equivlaje
)(
.
−+
=
6. Extensão da solução às grelhas contínuas.
Basta, para tal, adotar para l um vão biapoiado equivalente, isto é, que apresente a mesma
flecha que um determinado vão da obra real, para um mesmo carregamento considerado
representativo. A carga uniforme é considerada usualmente aceita para esse fim.
7. Esforços na laje do tabuleiro.
7.1. Caso em que existem transversinas.
Calculam-se as lajes como engastadas nas vigas. Um bom procedimento é usar as tabelas
de Rüsch (ver aulas de projetos).

89
7.2. Caso em que não existem transversinas intermediárias.
Calculam-se as lajes por superposição de efeitos conforme sugere a figura 117:
-
P
P1
A
1P
+
P
B
C
P (primeiro termo do
desenvolvimento de P)
aplicado na viga sobre
apoios elásticos
carga concentrada P
P sobre viga biengastada
P sobre placa longa
biengastada (Teoria das Placas)
1
1
Figura 117 – Superposição de efeitos para cargas na laje.
Para melhor entender essa superposição é conveniente dividir as solicitações na laje em 2
partes:
- local - que decorre do trabalho do painel da laje carregado e engastado nas vigas que
são admitidas indeslocáveis;
- global - que decorre apenas dos deslocamentos das vigas.
O primeiro termo da série (P1) pode representar bem P do ponto de vista global, mas não
local.
Assim:
Efeito P = Efeito global + Efeito local =
= Efeito P1 - Efeito local P1 + Efeito local P =
A B C
Efeito Global P1 = P

90
O efeito local de P pode ser calculado com as superfícies de influência anteriormente
apresentadas ou se P representar o trem tipo padrão, esse efeito pode ser em geral calculado com as
tabelas de Rüsch.
2.4.3.5. Pontes celulares
As pontes celulares têm sido cada vez mais utilizadas função das grandes qualidades
estruturais das serves celulares (boa rigidez e resistência à torção e flexão, seja para momentos
positivos, seja para negativos) e do progresso dos métodos construtivos. Essas seções são
preferencialmente unicelulares por economia de materiais e de mão de obra. Só se justifica o uso de
seções multicelulares em obras exageradamente largas, sobretudo aquelas em que a largura é bem
superior à metade do vão.
Devido à essas qualidades estruturais essas pontes são calculadas como vigas únicas. Esse
cálculo requer, no entanto, algumas complementações em relação à Resistência dos Materiais usual.
2.4.3.5.1. Seções unicelulares
Considere-se uma ponte unicelular biapoiada sob carga excêntrica como representado na
figura 118.
P
l
P
transversina de apoio
P
P/2 P/2 P/2 P/2
flexão torção
+
Figura 118 – Seção celular submetida à carga na alma direita.
A. Estudo da flexão
As tensões normais s podem ser calculadas pela expressão usual da Resistência dos
Materiais exigindo-se, sem dúvida, a determinação dos eixos centrais de inércia. Como no caso

91
usual as seções são simétricas, essa determinação é imediata.
X
Z
Y NMy
yM
My
Wyi
N
S
Figura 119 – Tensões normais ao longo da altura da seção celular.
z
I
M
S
N
y
y
.+=σ No caso acima, N = 0.
O cálculo das tensões de cisalhamento requer alguma discussão. A expressão usual da
Resistência dos Materiais vem do equilíbrio de um “naco” de viga na direção do eixo x. Ela só
pode, no entanto, ser aplicada se for conhecido o valor de τ em alguns pontos de partida.
x
z
y
12
3
4
τ
σ
σ+dσ S
dx
x
Figura 120 – Equilíbrio, na direção x, de um elemento infinitesimal.
S
y
y
Sy
y
S y
y
S
M
I
dM
Sdz
I
dM
Sdz
I
dM
Sdddxe ........ ==== ∫∫∫ στ
y
Sz
Ie
MV
.
=τ
Nas seções abertas (como o perfil I acima) esse pontos são as extremidades da seção delgada
onde τ=0 (faces laterais 1, 2, 3, 4). Nas seções fechadas a dificuldade está em determinar esses
pontos.
Caso 1 - Seções Simétricas

92
Por necessidade da simetria das tensões de cisalhamento (bem como forças cortantes e
momentos de torção) são nulas nos eixos de simetria. De fato:
τ esq.
dir.
dir.
τ por simetria
por ação/reaçãoτ
τ =0
Figura 121 – Tensão de cisalhamento no eixo de simetria da seção celular.
Assim, nas seções simétricas os pontos de partida estão no eixo de simetria.
G τ= 0
maxτ
S
τ(S)
Figura 122 – Tensões de cisalhamento em uma seção celular simétrica.
Caso 2 - Seções Assimétricas
= 0τ
?
Figura 123 – Seção celular assimétrica.
Onde está o ponto de partida onde τ = 0 ? Não se sabe a priori!

93
Na verdade o problema de seções fechadas é internamente hiperestático. Seções
unicelulares são uma vez hiperestáticas. Uma boa maneira de levantar essa indeterminação é usar o
processo dos esforços. A estrutura fechada hiperestática e tornada aberta e isostática através de um
corte longitudinal feito a priori. A essa estrutura aberta é possível aplicar a expressão anteriormente
descrita.
A compatibilidade é somente recuperada se no corte forem introduzidos esforços
hiperestáticos de valor conveniente. Assim:
FC
P P
AC
τ = 0αP α P(1- )
τi
∆Τ
τ = q /eo o
oq = cte.
Figura 124 – Corte longitudinal arbitrado e introdução de esforços que mantêm a compatibilidade.
A solução da flexão da seção assimétrica sob carga P passando pelo seu centro de torção CF
é obtida pela superposição da solução da seção aberta (onde P passa pelo centro de torção da mesma
CA e provoca as tensões τi) e do fluxo de torção q0, que provoca tensões τ0=q0/e, decorrente da
torção ∆T dada por P vezes a distância entre CA e CF na direção y. Assim:
y
Sz
i
Ie
MV
.
τ
Mas como calcular τo?
É preciso obter uma equação de compatibilidade!
Observe-se a deformação da seção aberta.

94
δ
γ
ds
du
x
Figura 125 – Deformação da seção aberta.
As faces do corte se deslocariam de d uma em relação à outra função da deformação por
cisalhamento γ.
Gds
du
tg
τ
γγ ==≅
∫∫ == dsdu .γδ
Deve-se calcular τ0 tal que δ = 0
Como γ = τ/G e G ≠ 0
0. == ∫ dsγδ ⇒ 0=∫ dsτ ou
∫ =+ 0).( 0 dsi ττ
Essa equação permite calcular τ0.
Conhecida τ0 conhece-se também a vertical que passa por CF. Para determinar a posição
desse centro deveríamos estudar ainda o caso de uma força horizontal.
Convém lembrar que para as seções simétricas usuais, embora G não coincida com CF é
habitual e aceitável admitir CF ≡ G.

95
G
CF
Figura 126 – Centro de gravidade e de torção de uma seção celular simétrica.
CF ≠ G mas CF ≈ G.
B. Estudo da torção
Como visto anteriormente, a tração de seções unicelulares fica resolvida por:
qAT ..2= onde: cteeq == .τ
A = área interna à linha média da célula
∫
=
e
ds
A
It
4
.4
e
tGI
T
dx
d
=
θ
2.4.3.5.2. Seções multicelulares
A análise dessas seções se faz analogamente às unicelulares. Seja a seção tri-celular da
figura 127:
P
G
e
P/2P/2
+
P/2P/2
flexão
torção
Figura 127 – Seção tri-celular submetida à carga na alma direita.

96
A. Flexão
Só em relação às tensões τ são necessários comentários adicionais. De fato, mesmo sendo a
seção simétrica o problema permanece indeterminado estaticamente. São 3 células portanto 3 graus
de indeterminação. Por simetria essas 3 incógnitas se transformam em apenas uma.
τ = 0
= 0τ
τ = 0
τi
+ τ = 0
q = cte.
= q /eo
o
τ o
Figura 128 – Esquema estrutural transversal considerando a simetria.
A única incógnita hiperestática τ0 se calcula através da equação de compatibilidade:
∫ =+ 0).( 0 dsi ττ
analogamente à seção unicelular assimétrica.
B. Torção
21 3
T
Pe
-Pe/2
Pe/2
T
Figura 129 Viga tri-celular submetida à torção.
Aqui, também a torção corresponde a um problema hiperestático, só que com grau de
indeterminação 2. De fato:
Da torção total T, cada célula suporta uma parcela Total que:
T = T1 + T2 + T3 - 3 incógnitas para 1 equação

97
É preciso obter 2 equações de compatibilidade. Elas são:
θ1 = θ2 e θ1 = θ3
É importante, no entanto, tomar cuidado para calcular corretamente Ti e θi.
Cada célula ficará submetida a um fluxo de torção qi tal que:
1
T
q 2q 3q
Figura 130 – Fluxo de torção.
Do capítulo de torção tem-se que:
∑ ∫ ∑== iiii qAdsbqT 2 )2( iii qAT =
por superposição das solicitações nas três células.
Para calcular a rotação qi é preciso considerar que o fluxo qi não é constante em todo
contorno. Para isso é preciso estudar com cuidado as deformações por torção de uma seção celular.
Seja uma barra de seção vazada solicitada à torção uniforme como mostra a figura 131.
θ
l
T
Conciderando os Teoremas
de energia de deformação
temos que:
T,τ
θ,γ
τ (T)e
(τ)τi
ou
Figura 131 – Barra de seção vazada solicitada à torção uniforme.
τe (trabalho externo) = 1/2 T.θ

98
τi (trabalho interno) = 1/2 τ.γ (elementar!)
∫= dvie ττ
∫= dsleT ....
2
1
2
1
γτθ
'..
2
1
θ
θ
qA
l
T =
∫∫∫ == ds
G
q
dse
G
dse .
2
.
2
1
...
2
1 2
ττγτ
∫= ds
G
q
qA .
2
'.. τθ ⇒ ∫= dsGA .'...2 τθ
Essa expressão permite calcular as rotações elementares θ’ considerando que q não é
constante em todo contorno.
Voltando ao problema da seção tricelular, considerando a simetria temos que q1=q3 e
θ1'=θ3’ o que reduz o número de incógnitas a 2. Assim:





===
+=
∫∫
GA
ds
GA
ds
qAqAT
2
2
1
1
21
2211
2
.
..2
.
''
..2..4
ττ
θθ
Notar que τ1 = q1/e apenas em 3 lados da célula 1. No 4º lado τ1 = (q1 - q2) /e.
Analogamente para a célula 2.
Observação: A expressão acima indicada para cálculo de ’ permite demonstrar a
expressão do momento de inércia de uma seção unicelular. De fato:
=====
∫∫
GA
e
ds
q
GA
ds
IG
T
dx
d
t ..2..2
.
.
'
τθ
θ
∫∫
==
e
ds
A
G
T
e
ds
A
G
qA
22
.4.4
.
..2
∴
∫
=
e
ds
A
It
2
.4
5.3. Problemas de deformação da seção transversal - Distorção

99
Tudo o que foi descrito até aqui prevê que as seções celulares tenham seção transversal
indeformável. Isso nem sempre é verdade.
Para que a seção seja efetivamente indeformável é preciso prever transversinas não muito
espaçadas. Para as obras usuais esse espaçamento deve ser da ordem de 10m.
De forma a melhor visualizar essa questão retomemos a ponte unicelular sob carga
excêntrica apresentada no item 2.4.3.5.1., reanalisando os esquemas de carregamento em seção
transversal. Merece reconsideração especial o carregamento de torção.
+
P
flexão
P/2 P/2
"torção"
P/2P/2
δ
Figura 132 – Seção unicelular submetida à carga excêntrica.
O carregamento indicado como sendo de “torção” não é, na verdade, da forma em que a
seção unicelular suporta a seção, isto é, através de esforços na direção de suas 4 paredes. Assim o
carregamento de “torção” contém além de torção, mais algum efeito, vejamos qual é:
distorçãotorção
θ
P/2-q.a
+
P/2 P/2
b
a
q.a
q.b q.b
"torção"
Figura 133 – Carregamento de “torção” decomposto em duas parcelas: torção e distorção.
a
P
ba
bP
A
T
q
.4..2
2/.
.2
===
2
)
1
4 





+=
a
bP
R
Assim, aquele carregamento que parecia de torção contém além disso um carregamento
equilibrado (de resultante nula) chamado de carregamento de distorção.
4.4
.
2
P
a
aPP
=−
b
a
R
P.b
4.a

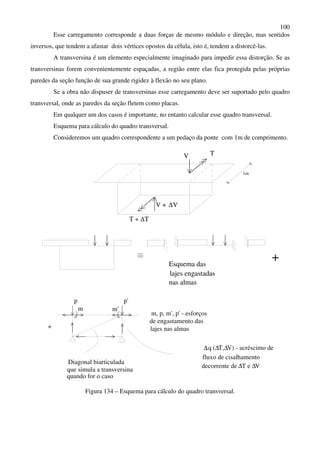

100
Esse carregamento corresponde a duas forças de mesmo módulo e direção, mas sentidos
inversos, que tendem a afastar dois vértices opostos da célula, isto é, tendem a distorcê-las.
A transversina é um elemento especialmente imaginado para impedir essa distorção. Se as
transversinas forem convenientemente espaçadas, a região entre elas fica protegida pelas próprias
paredes da seção função de sua grande rigidez à flexão no seu plano.
Se a obra não dispuser de transversinas esse carregamento deve ser suportado pelo quadro
transversal, onde as paredes da seção fletem como placas.
Em qualquer um dos casos é importante, no entanto calcular esse quadro transversal.
Esquema para cálculo do quadro transversal.
Consideremos um quadro correspondente a um pedaço da ponte com 1m de comprimento.
1m
Τ + ∆Τ
V + V∆
TV
Esquema das
lajes engastadas
nas almas
+
p p'
+
m m'
m, p, m', p' - esforços
de engastamento das
lajes nas almas
Diagonal biarticulada
que simula a transversina
quando for o caso
∆q ( T, V) - acréscimo de∆ ∆
fluxo de cisalhamento
decorrente de T e V∆ ∆
Figura 134 – Esquema para cálculo do quadro transversal.

Apostila super

Mais conteúdo relacionado

Mais procurados (18)

Semelhante a Apostila super (20)

Último (20)

Apostila super
