Java na TV Digital - Programando interatividade com JavaDTV

Minicurso
Java na TV Digital - Programando
interatividade com JavaDTV

Carlos Fernando Gonçalves
Mestre em Engenharia de Computação pelo Instituto de Pesquisas Tecnológicas
(2004) e graduação em Bacharel em Física pelo Instituto de Física de São Carlos
(1994). Quinze anos de experiência profissional. Consultor no projeto CEPID do
Centro de Estudos da Metrópole. Consultor e desenvolvedor, utiliza software livre e
Java nos seguintes temas: TV Digital Ginga-J, Web e Mobile. Consultor Técnico da
Organização Internacional UNESCO para o projeto WEBGIS - Mapas Interativos da Secretaria de Vigilância Sanitária - Ministério da Saúde (2007) DF- Brasília.
Trabalhou nas empresas: EverSystems Informática, Touch Tecnologia e PROCOMP
Indústria Eletônica LTDA. Tradutor e Revisor do IDE NetBeans. Fundador do Java
Noroeste - Grupo de Usuários Java do Noroeste Paulista.

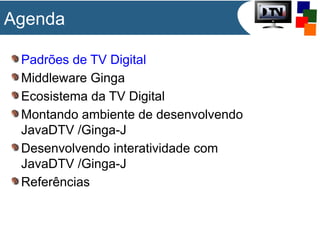

Agenda
Padrões de TV Digital
Middleware Ginga

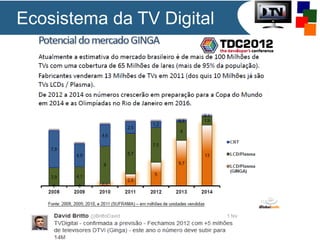

Ecosistema da TV Digital
Montando ambiente de desenvolvendo
JavaDTV /Ginga-J
Desenvolvendo interatividade com
JavaDTV /Ginga-J
Referências

Sistema Brasileiro de Televisão Digital
Decreto Nº 4.901, de 26 de novembro de 2003
Institui o Sistema Brasileiro de Televisão Digital
http://www.forumsbtvd.org.br/anexos/decreto-tv-digital.pdf
DECRETO Nº 5.820, DE 29 DE JUNHO DE 2006.
Implantação do SBTVD-T

Decreto n.º 8.061/2013,
2015 até 2018

http://www.planalto.gov.br/ccivil_03/_Ato2004-2006/2006/Decreto/D5820.htm
Novembro de 2006
Fórum SBTVD

http://www.forumsbtvd.org.br/materias.asp?id=39
Início das transmissões em 2 de dezembro de 2007
http://www.dtv.org.br/informacoes-tecnicas/historia-da-tv-digital-no-brasil/

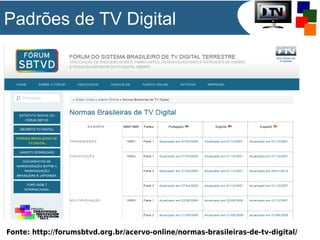

Fonte: http://forumsbtvd.org.br/acervo-online/normas-brasileiras-de-tv-digital/

ISDB-TB (Integrated Services Digital Broadcasting – Terrestrial Brazil)

Outros padrões
ATSC (Advanced Television System Committee)
DVB (Digital Video Broadcasting)
ISDB (Integrated Services Digital Broadcasting)

ISDB-TB

Fonte: http://pt.wikipedia.org/wiki/Ficheiro:Digital_broadcast_standards.svg
Assim, Honduras(trocou ATCS) é o terceiro país na América Central a escolher o
padrão nipo-brasileiro, e o 15º no mundo. Uruguai, Argentina, Paraguai, Chile,
Bolívia, Peru, Equador, Venezuela, Costa Rica, Filipinas, Botswana e Guatemala
já optaram pelo ISDB-T, além de Brasil e Japão.

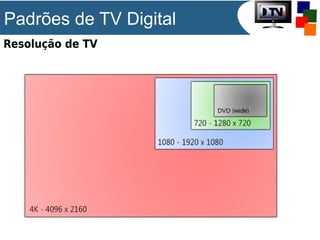

Resolução de TV

ISDB-TB

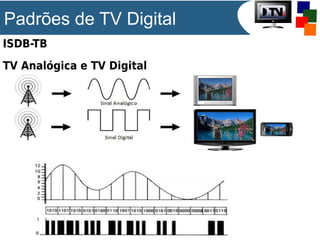

TV Analógica e TV Digital

Canal na TV Digital

A banda do canal legal no DTV é de 6MHz (igual ao do analógico PAL-M), como por
exemplo, o canal 14 começa na frequência de 470MHz e vai até 476MHz. O canal é
dividido em 14 segmentos de 428,57KHz, mas um segmento é descartado para a
transmissão, ficando somente 13, que são numerados de 0 a 12. Portanto a banda
de transmissão de um canal DTV é de 13x428,57=5,57MHz, mas para uma maior
segurança é expandida para 5,7MHz.
Segmento 0 que fica bem no centro, por ser de mais fácil recepção, é destinado para
receptores portáteis como celular. Por ser transmissão de 1 só segmento, é
conhecido como One Seg ou 1 Seg.

Fonte:http://imagemesomhd.blogspot.com/2010/01/tv-digital-sbtvdisdb-tb.html

Multiprogramação

vantagem do sistema, é de poder aproveitar as camadas hierárquicas, por exemplo,
se uma camada estiver transmitindo um programa em SD e a segunda camada, o
mesmo programa em HD, a segunda aproveita também a primeira camada que tem
informações de SD para formar o HD. Um receptor móvel que só consegue receber o
SD, aproveita a primeira camada e descarta a segunda. Cada camada pode
transmitir um programa diferente, e acaba se tornando um canal lógico. Além da
transmissão One Seg, no Full Seg é possível ter até mais 3 programas em definição
padrão (SD), mas em Full HD (1920x1080) que utiliza todos os 12 segmentos, só é
possível transmitir 1 programa.

Fonte:http://imagemesomhd.blogspot.com/2010/01/tv-digital-sbtvdisdb-tb.html

TV Analógica e TV Digital

Esse número é a relação entre Largura e Altura da tela. Às vezes é chamada de “tela de
cinema” ou “tela larga”.
Para ver um imagem de alta definição verdadeira (1920 pixels na horizontal e 1080
pixels/linhas na vertical) o televisor precisa ter, no mínimo, 42 polegadas (da ordem de
1.07m) de diagonal. Isso equivale a uma largura de 93cm e altura de 52cm, porque a
largura/altura é 16/9.

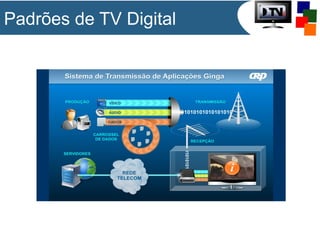

Codificação e Compressão – Carrossel
●

DSM-CC (Digital Storage Media Command and Control)
–

No ambiente de TV digital, é utilizado para broadcast de dados e
sistemas de arquivos.

• Transmissão unidirecional – o receptor não tem como requisitar os dados
• Os dados são transmitidos de maneira cíclica
• O receptor é capaz de “remontar” os dados conforme são recebidos
• DSM-CC suporta dois tipos de carrossel
●

Carrossel de dados

●

Carrossel de objetos

Middleware Ginga
“O valor do televisor é percebido pelo número de
conteúdos que ele tem. Hoje, o desafio está no
software e não no hardware.”
Sony, Carlos Goya - 2011
"Brasil é o melhor país do mundo para investir", diz
presidente JW Kim da Samsung - 2011

Middleware Ginga
O Ginga é a especificação de middleware do SBTVD, resultado da
integração das propostas FlexTV [Leite 2005] e MAESTRO [Soares
2006], desenvolvidas por consórcios liderados pela UFPB e PUC-Rio
no projeto SBTVD , respectivamente
O Ginga integrou estas duas soluções, chamadas de Ginga-J e
Ginga-NCL , tomando por base as recomendações internacionais da
ITU. Desta forma, o Ginga é subdividido em dois subsistemas
interligados, também chamados de Máquina de Execução (Ginga-J) e
Máquina de Apresentação (Ginga-NCL)

Middleware Ginga
MW Ginga

JVM

Ginga COMMON CORE

Mono-media Players

SMIL Transitions

XHTML + CSS + ECMAScript

CDC 1.1 / FP 1.1 / PBP 1.1

LUA Script

FM
J

JavaTV 1.1

BRIDGE

JavaDTV

APIs br.org.sbtvd

LWUIT

NCL Formatter

Ginga-NCL

Ginga-J

Middleware Ginga

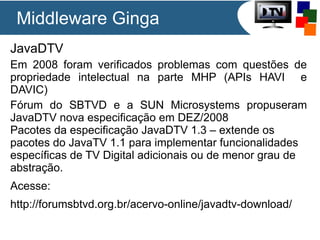

JavaDTV
Em 2008 foram verificados problemas com questões de
propriedade intelectual na parte MHP (APIs HAVI e
DAVIC)
Fórum do SBTVD e a SUN Microsystems propuseram
JavaDTV nova especificação em DEZ/2008
Pacotes da especificação JavaDTV 1.3 – extende os
pacotes do JavaTV 1.1 para implementar funcionalidades
específicas de TV Digital adicionais ou de menor grau de
abstração.
Acesse:
http://forumsbtvd.org.br/acervo-online/javadtv-download/

JavaTV 1.1

CDC 1.1 / FP 1.1 / PBP 1.1
UI Widget Set

TV Graphics

Persistent Storage

Resource Management

Content Security

ARIB extensions

Events

User Settings & Prefs

Network Device

Tuning

MPEG Section Filtering

MPEG Concepts

Broadcast Filesystem

Application Management

Media APIs

Middleware Ginga
Applications
SBTVD Extensions


Toshiba - TV 65WL800i3D - TV 55WL800i3D - TV 46WL800i3D
Sharp TV LED AQUOS LC-60LE640B TV LED AQUOS LC-70LE640B
D-Link Visiontec

Multi-Screen
Interatividade na 2ª. Tela
Sincronização com o conteúdo

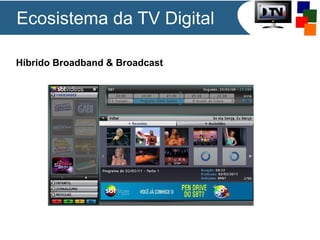

Híbrido Broadband & Broadcast

Push VoD
sem necessidade de conexão à Internet

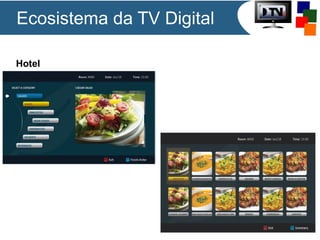

Hotel

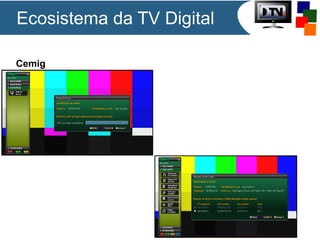

Cemig

TV analógica aberta

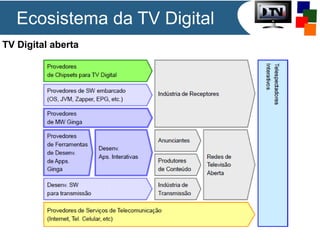

TV Digital aberta

Brasil 4D - EBC (Empresa Brasil de Comunicação - TV Brasil)

Projeto Brasil 4D recebe prêmios nacionais e internacionais
http://www.ebc.com.br/sobre-a-ebc/sala-de-imprensa/2013/08/brasil-4d-recebe-premios-nacionais-e-internacionais

Ginga.BR.Labs
1) Instituto de Radiodifusão Educativa da Bahia – IRDEB (BA)
2) Fundação Televisão Rádio e Cultura do Amazonas – Funtec (AM)
3) Fundação Universidade do Tocantins – Unitins (TO)
4) Fundação Cultural Piratini - Rádio e Televisão (RS)
5) Fundação Rádio e Televisão Educativa de Uberlândia – RTU (MG)
6) Fundação Rádio e Televisão Educativa e Cultural - Fundação RTVE (GO)
7) TV Assembleia (MG)
8) Fundação Padre Anchieta (SP)
9) Televisão Universitária Unesp (SP)
10) Fundação Educativa de Rádio e Televisão Ouro Preto (MG)

http://convergenciadigital.uol.com.br/cgi/cgilua.exe/sys/start.htm?infoid=34339&sid=11#.UlZhoRBaUhI


http://www.noticiasdatv.com.br/noticia/tecnologia/cinco-anos-apos-tv-digital-80-das-casas-ainda-tem-televisor-de-tubo-557

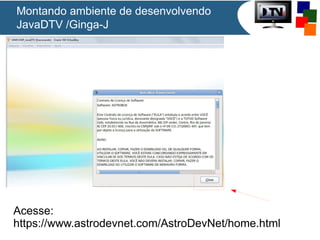

JavaDTV /Ginga-J

Acesse:
https://www.astrodevnet.com/AstroDevNet/home.html

JavaDTV /Ginga-J
Na caixa de email...

Acesse:

JavaDTV /Ginga-J

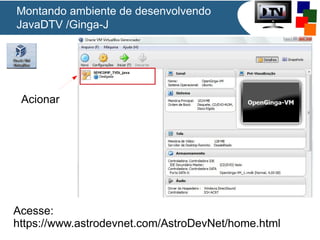

Acionar

Acesse:

JavaDTV /Ginga-J

astrobox

Acesse:

JavaDTV /Ginga-J

Digitar email cadastrado:
Acesse:

JavaDTV /Ginga-J

Digitar senha cadastrada:
Acesse:

JavaDTV /Ginga-J

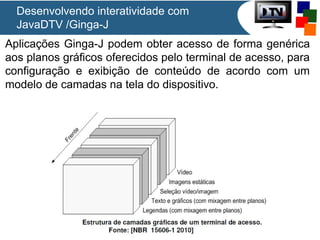

Aplicações Ginga-J podem obter acesso de forma genérica
aos planos gráficos oferecidos pelo terminal de acesso, para
configuração e exibição de conteúdo de acordo com um
modelo de camadas na tela do dispositivo.

JavaDTV /Ginga-J
Planos gráficos
1. Plano[0]: Plano de texto e gráficos;
2. Plano[1]: Plano de seleção vídeo/imagem;
3. Plano[2]: Plano de imagens estáticas;
4. Plano[3]: Plano de vídeo.
Plano de legenda não é acessível

JavaDTV /Ginga-J
Dica
Desenvolver para TV Digital é ter em mente que:
●
●

●

●

As aplicações tem uma área de trabalho de 1280X720
TVs e set-top-box tem por norma devem oferecer 6 MB
de memória
Em torno de 80% do tamanho das aplicações, são
constituídas de imagens
Existe um número pequeno de TVs com acesso a internet

JavaDTV /Ginga-J

Xlet
As aplicações para TV interativa desenvolvidas em JavaDTV são
chamadas de Xlets.
O ciclo de vida dos Xlets é regido por quatro métodos:
- initXlet():responsável por inicializar os componentes da
aplicação e manipula o XletContext;
- startXlet(): que é o metodo chamado para iniciar a aplicação;
- pauseXlet(): chamando quando há um evento que causa uma
pausa na aplicação
- destroyXlet(): chamado quando a aplicação é destruída.

JavaDTV /Ginga-J

Xlet

JavaDTV /Ginga-J

Primeiro exemplo
Alô Mundo

JavaDTV /Ginga-J

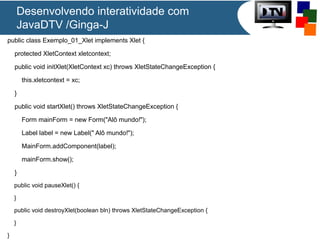

public class Exemplo_01_Xlet implements Xlet {
protected XletContext xletcontext;
public void initXlet(XletContext xc) throws XletStateChangeException {
this.xletcontext = xc;
}
public void startXlet() throws XletStateChangeException {
Form mainForm = new Form("Alô mundo!");
Label label = new Label(" Alô mundo!");
MainForm.addComponent(label);
mainForm.show();
}
public void pauseXlet() {
}
public void destroyXlet(boolean bln) throws XletStateChangeException {
}
}

JavaDTV /Ginga-J

Problema na acentuação?

JavaDTV /Ginga-J

Dicas
Sempre deixar Source Level=JDK 1.3 e Enconding=UTF-8

JavaDTV /Ginga-J

JavaDTV /Ginga-J

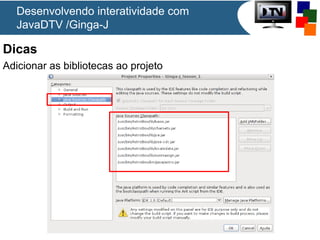

Dicas
Adicionar as bibliotecas ao projeto

JavaDTV /Ginga-J

LWUIT
Light Weight User Interface Toolkit
Inspirado no LWUIT dos dispositivos móveis (JavaME/MIDP)
Foi baseado no Swing
Estilo Swing MVC
Melhorou componentes existentes
Não é compatível com o que se tem em JavaME
Pacotes, classes, métodos foram adaptados a realidade da TV Digital

JavaDTV /Ginga-J

LWUIT
Light Weight User Interface Toolkit

JavaDTV /Ginga-J
O componente Form possui uma Barra de Título na parte superior em que o título do
formulário pode ser escrito e uma Barra de Menu na parte inferior, para os comandos
e menu. O espaço entre as duas barras é para o painel conteúdo, que carrega os
componentes a serem colocados no formulário.
**************************
*

Title

*

**************************
*

*

*

*

*

ContentPane

*

*

*

*

*

**************************

Form form = new Form();

Form form = new Form (“Formulário”);

JavaDTV /Ginga-J
O componente Label pode exibir de imagens e textos que não podem ser
selecionados e sem interação com o usuário. Possui um grande número de
possibilidades alinhamento que são suportados para o posicionamento do texto e à
imagem.
Label lb = new Label();
Label lb = new Label ( “SEMCOMP16”);
Label lb = new Label(imagem);

JavaDTV /Ginga-J
Gerenciadores de Layout (Layout Managers) no LWUIT tem um gerenciador de
layout sofisticado para UIs. Os gerenciadores suportados são:
com.sun.dtv.lwuit.layouts
●

BorderLayout

●

BoxLayout

●

CoordinateLayout

●

FlowLayout

●

GridLayout

●

GroupLayout

●

Layout

●

LayoutStyle

JavaDTV /Ginga-J
O visual de todos os componentes LWUIT pode ser variado através de um objeto de
estilo associado. Alterar a aparência de um componente individual, você pode
recuperar o objeto de estilo e métodos de chamada para fazer alterações.
com.sun.dtv.lwuit.plaf

Border
DefaultLookAndFeel
LookAndFeel
Style
UIManager

JavaDTV /Ginga-J
LWUIT inclui o conceito de um Command. Um Command é algo que o usuário pode
fazer em sua aplicação. LWUIT decide como mostrar o comando na tela e como o
usuário faz acontecer. Normalmente, os comandos são atribuídos aos botões virtuais
de seu telefone móvel. LWUIT normalmente irá mostrar os comandos como etiquetas
nos cantos inferiores da tela, o usuário pode invocar pressionando o botão
correspondente. com.sun.dtv.lwuit.Command

com.sun.dtv.ui.event
interfaces KeyListener, UserInputEvent, UserInputEventListener
classes KeyEvent, UserInputEventManager, RemoteControlEvent

JavaDTV /Ginga-J
Uma transição fornece uma pista útil visual para o usuário sobre a relação entre
diferentes formas.

LWUIT pode deslizar formas horizontalmente ou verticalmente. LWUIT inclui também
uma transição gradual de uma forma para outra.

JavaDTV /Ginga-J

Dicas
●

●

●

●

Retirar cores amarelas de textos e substituir por negrito pois o usuário
confunde com hiperlink
Não utilizar o ícone de navegação de páginas para direita e esquerda
porque os usuários confundem com a tecla ‘play’
Manter as cores dos botões da aplicação na mesma ordem das cores dos
botões do controle remoto
Quando houver um texto que deve ser lido na sequência, não utilizar
diferentes telas, e sim o scroll vertical

JavaDTV /Ginga-J

Segundo exemplo
Ícone animado

JavaDTV /Ginga-J

Terceiro exemplo
Teclas

JavaDTV /Ginga-J

Mapa de teclas

Acesse:

JavaDTV /Ginga-J

Ginga Hackathon

https://www.facebook.com/events/513829981993640/

JavaDTV /Ginga-J

Ginga Hackathon

Labirinto Ginga-J

Raphael Ferras Gonçalves da Silva, ex-aluno do curso de Bacharel em Ciências de
Computação pelo ICMC-USP São Carlos apresentou mini palestra: Usando Canvas em games
para Ginga-J
Apresentação no The Developers Conference 2013 – Trilha de TV digital
http://www.thedevelopersconference.com.br/tdc/2013/saopaulo/trilha-tv-digital#programacao

JavaDTV /Ginga-J
Dicas
Games com Ginga-J :
●

Sempre evitar de utilizar um loop principal da aplicação. Isto evita ter
problemas de threads ou perda de sincronismo

●

Sempre utilizar AWT

●

Usar a fila de eventos do AWT para controlar os eventos de

animação e similares necessários para o jogo.

JavaDTV /Ginga-J

Curso gratuito

http://www.globalcode.com.br/treinamentos/cursos/videoaulas/java-e-tv-digital

Referências
Parte 4: Ginga-J - Ambiente para a execução de aplicações procedurais
http://www.dtv.org.br/download/pt-br/ABNTNBR15606-4_2010Ed1.pdf
Parte 6: Java DTV 1.3
http://www.tvdi.inf.br/site/artigos/Normas%20ABNT/15606-6-Middleware.pdf
Introdução a interatividade na TV Digital
http://www.slideshare.net/mercuriocfg/tutorial-introduo-ainteratividadenatvdigitalicmcuspsaocarlos20130828

Informações sobre TV Digital interativa
http://blog.globalcode.com.br/2011/10/informacoes-sobre-tv-digital-interativa.html
Blog Thiago G. Vespa
http://www.thiagovespa.com.br/blog/category/tv-digital/

Referências
Ginga, Java e Interatividade na TV Digital
http://blog.globalcode.com.br/2013/02/ginga-java-e-interatividade-na-tv.html

Trilha TV Digital 2013 The Developers Conference –São Paulo


Trilha TV Digital 2011 The Developers Conference - Goiânia
http://www.thedevelopersconference.com.br/tdc/2011/goiania/trilha-tv-digital#programacao

http://www.thedevelopersconference.com.br/tdc/2011/saopaulo/trilha-tvdigital#programacao

Blog Thiago G. Vespa
http://www.thiagovespa.com.br/blog/category/tv-digital/

Referências

Yara Senger

Bruno Souza

Javaman

Vinicius Senger

Thiago G. Vespa

Referências

Grupo de Usuários Java Noroeste Paulista
8 ANOS
Fundado em 24 de outubro de 2004
http://groups.google.com/group/javanoroeste?hl=pt-BR_US
Pelo site é possível se cadastrar:
http://javanoroeste.com.br/javanoroeste/

Obrigado :)

carlosfgo@gmail.com
mercuriocfg@yahoo.com.br
@mercuriocfg
@javanoroeste
www.javanoroeste.com.br

Java na TV Digital - Programando interatividade com JavaDTV

Mais conteúdo relacionado

Mais procurados (17)

Destaque (9)

Semelhante a Java na TV Digital - Programando interatividade com JavaDTV (20)

Último (16)

Java na TV Digital - Programando interatividade com JavaDTV
