Manual de programação e instalaçao v1.8 elite

Manual de Instalação e Programação

ALARME DE 6 ZONAS & 2 PARTIÇÕES
RONDA E CONTROLE DE ACESSO

VERSÃO 1.8
1


APRESENTAÇÃO Pág. 4
INSTALAÇÃO Pág. 7
Montando o Painel Pág. 7
Montando o Teclado Pág. 7
Conexões Pág. 8
Restaurando a Configuração Padrão (RESET) Pág. 10
Comunicação pela Linha Telefônica Pág. 10
OPERAÇÃO Pág. 11
Códigos de Operação Pág. 11
Código Máster Pág. 11
Códigos de Usuários Pág. 11
Código do Instalador Pág. 11
Código de Manutenção Pág. 11
Armando Pág. 11
Outros Modos de Armar Pág. 11
Armando “Instant STAY” Pág. 11
Armando “STAY” Pág. 11
Arma Rápido Pág. 11

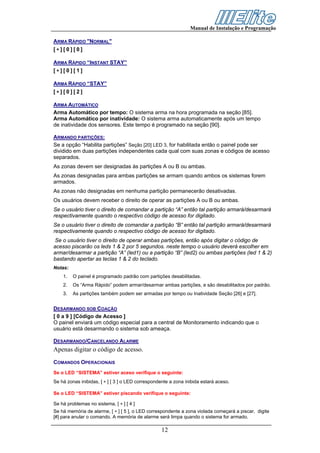

Arma Rápido "Normal" Pág. 12
Arma Rápido “Instant STAY” Pág. 12
Arma Rápido “STAY” Pág. 12
Arma Automático Pág. 12
Armando Partições Pág. 12
Desarmando sob Coação Pág. 12
Desarmando/Cancelando Alarme Pág. 12
COMANDOS OPERACIONAIS Pág. 12
Inibindo Zona Pág. 13
Mostrando Problemas no Sistema Pág. 13
Mostrando Memória de Alarme Pág. 13
Ativando/Desativando a Campainha Pág. 13
Programando Modificando Códigos de Usuário (1..45) Pág. 14
Apagando um Código Pág. 14
Apagando Todos os Códigos Exceto o Máster Pág. 14
Programando Números Telefônicos do Discador Automático Pág. 15
Apagando um Número Telefônico Pág. 15
Apagando Todos os Números Telefônicos Pág. 15
Programando Data e Hora Pág. 15
Programando Dígito para Coação Pág. 15
Outras Programações do Usuário Máster Pág. 16
Teste do Sistema Pág. 16
Hora e Minuto para Ativar PGM1 Temporizador Pág. 16
Hora e Minuto para Desativar PGM1 Temporizador Pág. 16
Hora e Minuto para Ativar PGM2 Temporizador Pág. 16
Hora e Minuto para Desativar PGM2 Temporizador Pág. 16
Hora e Minuto para Armar Automático Partição A Pág. 16
Hora e Minuto para Armar Automático Partição B Pág. 16
Hora e Minuto para Início da Ronda Pág. 16
Hora e Minuto para Fim da Ronda Pág. 16
Intervalo entre as Rondas / Tempo de Advertência para Fim de Ronda Pág. 16
Arma Automático por Inatividade Pág. 16
Discando para o Computador (Upload/Download) Pág. 17
Recebendo Chamadas do Computador (Upload/Download) Pág. 17
Cancelando a Comunicação Telefônica Pág. 17
Ativando/Desativando Manualmente os PGM’s e Iniciando/Terminando Ronda Pág. 17
Alarmes no Teclado Pág. 17
PROGRAMAÇÃO Pág. 18
Regra Geral para Programação dos Parâmetros do Sistema Pág. 18
Caracteres Hexadecimais Pág. 18
Definição de Zonas Pág. 18
Tipos de Zonas Pág. 18
Atributos de Zona Pág. 19
Programando as Seções Pág. 20
Seção [01] – Definindo Zona 1 Pág. 20

2


Seção [20] – Opções 1 Pág. 21
Seção [30] – Opções de Transmissão Duplo/Dividido para CM1 Pág. 23
Seção [31] – Opções de Transmissão Duplo/Dividido para CM2 Pág. 23
Seção [34] - Alteração do Código do Instalador Pág. 24
Seção [35] - Código de Manutenção Pág. 25
Seção [36] - Alteração do Código Máster Pág. 25
Seção [37] - Tempo de entrada 1 / Tempo de Entrada 2 Pág. 26
Seção [38] - Tempo de Saída 1 / Tempo de Saída 2 Pág. 26
Seção [39] - Tempo de Sirene para Intrusão e Incêndio Pág. 26
Seção [40] - Tempo para Reportar Queda de AC Pág. 26
Seção [41] - Tempo da Zona Inteligente Pág. 26
Seção [42] - Tempo do Bip de Sirene / Pausa do Bip de Sirene Pág. 26
Seção [43] - Número de Chamadas para o Painel Atender o Telefone Pág. 26
Seção [44] - Dígitos para Inibição Automática/Trava Teclado Pág. 26
Seção [45] - Configuração do Modulo de Voz Pág. 27
Seção [46] - Número de Ciclos do Discador / Duração da Chamada Pág. 27
Seção [47] - Reproduzindo Mensagens de Voz de 1 a 8 Pág. 27
Seção [48] - Gravando Mensagens de Voz de 1 a 8 Pág. 27
Seção [49] - N.º da Conta do Painel para 1º Central de Monitoramento Pág. 28
Seção [50] - N.º da Conta do Painel para 2º Central de Monitoramento Pág. 28
Seção [51] - Protocolos de Comunicação para CM1 / CM2 Pág. 28
Seção [52] a [58] - Códigos 4X2 Pág. 29
Seção [59] a [62] - Códigos 4X2 Pág. 30
Seção [63] e [64] - Códigos Contact ID Pág. 30
Seção [65] a [71] - Códigos Contact ID Pág. 31
Seção [72] e [73] - Códigos Contact ID Pág. 31
Seção [74] - Número Telefônico da Primeira Central de Monitoramento Pág. 32
Seção [75] - Número Telefônico da Segunda Central de Monitoramento Pág. 32
Seção [76] - Hora e Minuto para o primeiro Teste Periódico Pág. 32
Seção [77] - Intervalo entre os Testes Periódicos Pág. 32
Seção [78] - Teste do Instalador Pág. 32
Seção [79] - Programando PGM1 e PGM2 Pág. 32
Seção [80] - Tempo dos PGM’s para Monoestável e Outras Funções Pág. 33
Seção [81] - Hora e Minuto para Ativar PGM1 Temporizador Pág. 34
Seção [82] - Hora e Minuto para Desativar PGM1 Temporizador Pág. 34
Seção [83] - Hora e Minuto para Ativar PGM2 Temporizador Pág. 34
Seção [84] - Hora e Minuto para Desativar PGM2 Temporizador Pág. 34
Seção [85] - Hora e Minuto para Armar Automático Partição A Pág. 34
Seção [86] - Hora e Minuto para Armar Automático Partição B Pág. 34
Seção [87] - Hora e Minuto para Início da Ronda Pág. 34
Seção [88] - Hora e Minuto para Fim da Ronda Pág. 34
Seção [89] - Intervalo entre as Rondas / Tempo de Advertência para Fim de Ronda Pág. 34
Seção [90] - Arma Automático por Inatividade após Pág. 35
Seção [91] - Código de Identificação do Painel Pág. 35
Seção [92] - Código de Identificação do Computador Pág. 35
Seção [93] - Número Telefônico do Computador (para CALLBACK) Pág. 35
Seção [94] - Verificando Status das Zonas em Teste Pág. 35
Seção [95] - Programando Data e Hora do Painel Pág. 35
Seção [97] - Discando para o Computador (Upload/Download) Pág. 35
Seção [98] - Recebendo Chamadas do Computador (Upload/Download) Pág. 36
Conectando o painel direto ao computador Pág. 36
Seção [99] - Cancelando a Comunicação Telefônica Pág. 36
ADVERTÊNCIA SOBRE AS LIMITAÇÕES DESTE SISTEMA Pág. 37

3


APRESENTAÇÃO
• Poderoso processador RISC;
• Fácil programação dos parâmetros do sistema pelo teclado ou pelo ELITE Up/Down Software;
• Excelentes recursos para proteção contra falsos alarmes: Zonas inteligentes, Inibição automática
de zona, programação individual da velocidade de resposta das zonas, Bip no tempo de saída;
• Supervisão de sensores que produzem alarmes falsos: a zona com o atributo “zona em teste”
habilitado não acionará o alarme, mas cada abertura e fechamento deste sensor será gravada com
data e hora no buffer de eventos para fácil manutenção.
• 26 diferentes protocolos de comunicação programáveis em formato 4X2 10PPS, 20PPS, 40PPS
com ou sem paridade, 1800/1900Hz, ADEMCO EXPRESS E ADEMCO CONTACT ID;
• Buffer para até 400 eventos com data e hora marcada;
• 45 códigos de usuários (1º sendo código Máster) e 2 códigos do instalador (programação e
manutenção);
• O Teclado mostra a seqüência dos primeiros 9 alarmes ocorridos na última vez que o sistema foi
armado;
• Solicitação de serviço pelo teclado: acionando as teclas 4 e 6 simultaneamente um código de
serviço será enviado à central de monitoramento;
• Até 4 teclados podem ser conectados simultaneamente a placa principal;
• Proteção do teclado contra a tentativa de descobrir os códigos;
• Proteção do teclado usando micro-switch tamper;
• Led’s individuais para cada zona;
• Led’s de estado do sistema: PRONTO, SISTEMA, e ARMADO A & B;
• Opções “Arma Rápido” (sem código): Normal (away), Stay e Instant Stay;
• Arma automático por tempo;
• Arma automático por falta de movimento;
• Proteção contra RESET;
• Tempo individual para sirene de intrusão e incêndio;
• Função Campainha (Chime);
• Desenho sem fusíveis (sistema desenhado com controle eletrônico de corrente);
• Limitação de corrente para bateria backup (200mA).
• Relógio interno: o painel não perde data e hora com queda de AC.
• Saída auxiliar de 2 A e proteção contra curto: um código de sobrecarga será enviado ao
monitoramento, mantendo-se o funcionamento normal do sistema.

CÓDIGOS DE USUÁRIO
45 códigos programáveis com 11 direitos programáveis:
• Qual usuário pode Inibir zonas;
• Qual usuário pode Amar;
• Qual usuário pode Armar Stay;
• Qual usuário pode Armar Forçado;
• Qual usuário pode Desarmar;
• Qual usuário pode Ativar PGM1;
• Qual usuário pode Ativar PGM2;
• Qual usuário pode Comandar Partição A;
• Qual usuário pode Comandar Partição B;
• Qual usuário pode Iniciar Ronda;
• Qual usuário pode Terminar Ronda;
• Todos os códigos de usuários e o código de manutenção podem indicar coação: pressionando
uma tecla [programável de 0 a 9] antes do código quando arma/desarma, então o painel transmitirá
um código especial para a central de monitoramento identificando o usuário que está sendo coagido.

4


CÓDIGOS DE INSTALADOR
• 02 códigos programáveis para o instalador: código de programação e código de manutenção:
o primeiro para programação dos parâmetros do sistema e o segundo com os mesmos 11 direitos
dos usuários e também coação, exceto o direito de desarmar o qual é permitido apenas se o sistema
foi previamente armado pelo mesmo código de manutenção;

COMUNICADOR DIGITAL
• 02 contas separadas com protocolos individuais para CM1 e CM2;
• 02 números telefônicos individuais para CM1 e CM2;
• Reporta Alternado, Duplo ou Dividido para CM1 e CM2;
• Algoritmo inteligente para funcionar com centrais de monitoramento o qual gera kiss-off time
de 0.6 a 3 segundos;
• Ademco Contact ID com todos os códigos programáveis
• 25 diferentes protocolos de comunicação em 4X2 para correta seleção de dados, freqüência de
handshake e velocidade de transmissão: Ademco Express, 10PPS, 20PPS ou 40PPS com
paridade/sem paridade, dados de 1800 ou 1900Hz e handshake de 1400 ou 2300Hz;
• Teste Periódico (com intervalo mínimo de 1 minuto e máximo de 255 horas com ajuste de tempo de
envio, incondicional ou apenas se o sistema estiver armado);
• Programação de restauração de zona (quando fecha a zona ou quando expira o tempo da sirene);
• Programação de envio de desarme (somente após alarme ou sempre);
• 50 códigos programáveis para diversos tipos de eventos;
• Códigos especiais para problemas no sistema: Bateria fraca e Restauração, Queda de AC e
restauração, Problemas na sirene e restauração (curto ou corte nas sirenes), Curto na saída auxiliar e
restauração, Perda e restauração da data e hora, Teclado travado;

ELITE UP/DOWN SOFTWARE
• 04 níveis de acesso ao software protegidos por senhas de 06 dígitos programáveis;
• Varias opções de Upload/download (através do Elite Up/Down Software):
- O computador lê (Download) os parâmetros do painel (e salva em um arquivo do
cliente para uso futuro);
- O computador escreve (Upload) os parâmetros no painel (após alteração dos
parâmetros desejados o computador “descarrega” a programação no painel);
- Leitura (Download) da lista de eventos do painel (os últimos 400 eventos estão
disponíveis com data e hora marcada para visualização ou impressão);
- Programação da data e hora do painel através do computador;
- Arma e Desarma o painel pelo computador enviando código específico para a central de
monitoramento;
- Inibe zonas pelo computador;
- O computador ativa/desativa as saídas PGM’s Monoestável, Biestável e
Temporizador;
- Visualização on-line do estado do sistema e problemas;
- Visualização on-line em tempo real de zonas abertas, inibidas ou em alarme;
• Função callback programável (com 3 tentativas), ativação automática ou manual pelo usuário
máster ou instalador;
• Visualização da lista dos últimos 400 eventos, com data e hora marcada e aviso de buffer com
90% da capacidade (com callback automático opcional) e buffer cheio;
• Responde manual ou automaticamente as chamadas do computador;
• Cancelamento do processo de Upload/download pelo usuário Máster ou instalador;
• Possibilidade de conexão local entre a Elite e o modem sem a necessidade de adaptadores;

5


ZONAS
• 6 zonas com resistor fim-de-linha; Todas as zonas são totalmente programáveis como
temporizada (2), Instantânea, seguidora, 24 horas intrusão, incêndio, tamper, pânico, emergência
médica, arma/desarma por controle remoto ou zona para ronda;
• 2 partições reais as quais podem ser armadas/desarmadas independentes;
• 12 atributos de zona, programados individualmente;
• Inibição de zonas pelos usuários, pelo sistema durante arma modo Stay (se as respectivas zonas
tiverem o atributo Stay ativado) e inibição automática de zonas;
• 2 tipos de zonas temporizadas / 2 tempos de entrada e saída, programados individualmente;
• Zona opcional Arma normal/ Desarma por controle remoto: se acionado por mais de 04 segundos
um pânico será ativado;
• Zona opcional Arma Stay / Desarma por controle remoto;

SAÍDAS PROGRAMÁVEIS (PGM)
• 02 saídas PGM’s com 31 opções de programação cada uma: Pânico, Incêndio, Emergência
médica, Tamper, Alarme, Sirene intermitente, Sirene contínua, Alarme silencioso,
Armado/Desarmado, Tempo de entrada, Tempo de saída, Problemas no sistema, Temporizador,
Sinalizador, Bip de advertência para ronda, Pulso após tempo de saída, Pulso quando arma, Pulso
quando desarma, Luz de cortesia, Pulso ronda OK, Pulso falhou ronda, Pulso em problemas na
sirene, Monoestável, Monoestável tipo 2, Biestável, Alarme zona 1, Alarme zona 2, Alarme zona 3,
Alarme zona 4, Alarme zona 5, Alarme zona 6;

SUPERVISÃO DO ESTADO DO SISTEMA E PROBLEMAS
• Supervisão da bateria e AC;
• Supervisão da sirene (corte ou curto reporta para central de monitoramento e pode ativar outra
sirene reserva);
• Supervisão de curto na saída AUX; o painel reporta para o monitoramento mesmo durante curto na
saída AUX

MENSAGENS DE VOZ / DISCADOR AUTOMÁTICO
• Capacidade de interrogação remota do sistema pela linha telefônica com mensagens de voz. A
central de alarme atende a chamada e “fala” sobre o estado do sistema, problemas, etc.
• Atendimento automático (se for habilitado pelo instalador) para chamadas de interrogação, após
chamada dupla ou número de toques;
• Discador automático para até 04 números telefônicos com mensagens de voz ou sinais sonoros;
• O discador envia mensagens de voz ou sinais sonoros automaticamente pela linha telefônica
sempre que houver algum tipo de alarme, queda de AC ou coação (se for habilitado pelo instalador);
• Até 08 mensagens de voz usando o módulo MV-08: 2, 4 ou 8 mensagens serão ouvidas durante a
interrogação remota ou serão enviadas pelo discador através da linha telefônica informando até 8
tipos diferentes de alarme;
• No caso de não usar o módulo MV-08, sinais sonoros serão ouvidos durante a interrogação remota
ou o discador os enviarão pela linha telefônica em caso de alarme, queda de AC e coação;

ZONA ESPECIAL PARA RONDA
• Monitoramento de ronda de vigilantes;
• Início e fim de ronda com horário programável;
• Início e fim de ronda por usuário: identifica data e hora de início e fim de ronda e também qual
usuário iniciou e terminou ronda;
• Programação de intervalo entre as rondas;
• Reporta ronda OK, falha de ronda, coação na ronda, início e fim de ronda;
• Aviso sonoro de ronda OK e advertência para fim do intervalo entre as rondas;

CONTROLE DE ACESSO MONITORADO
• Acionamento dos PGM’s através de senhas para abertura de portas, acionamento de equipamentos,
etc: envia código para a central de monitoramento identificando o usuário, data e hora.

6


INSTALAÇÃO
Montando o Painel
Escolha um local seguro, seco e se possível próximo a uma tomada de força e de uma conexão de
aterramento. O acesso a este local deve estar protegido pelo maior número possível de sensores. Se o
sistema for monitorado ou usar as funções do discador automático, então escolha um local próximo a
uma tomada de linha telefônica. O gabinete deve ser firmemente preso por 2 parafusos de modo que
suporte o peso da bateria e transformador.

Montando o Teclado
O teclado deve ser localizado próximo a uma porta de entrada a uma altura conveniente para todos os
usuários e deve ser fixado por parafusos em uma superfície plana de modo que a caixa não fique
tensionada forçando o circuito impresso interno.

7

CONECT OR
CONEXÕES

p a ra MV-08
RESET
JUMPER
JP1
Fig.1: Diagrama de montagem

BELL + -
SAÍDA DE
S NE
IRE PGM1, PGM2
COLE OR ABE O
T RT
MAX 3A

8
SAÍDAS NPN,
NOT A
AR MAX 50m A.
POLAR IDADE
+
E RADA DAS ZONAS
NT
VERMELHO
Y G

PRET
O NF NF
LINHA T LEFÔNICA
E
NF
NA T LE
E FONE
NOTA: Complete toda a fiação do painel antes de conectar a bateria e/ou AC.

R IS OR
ES T

EO
1K R IS OR
ES T R IS OR
ES T

MADOR

R
2K2 2K2

PR T
HO

FOR

VE MELHO
RMEL

TRANS
+

-
VEE
12V/4Ah

ET
PR O
BAT ERY
T

GND
+ 12Vac
ELO
DE

ATENÇÃO:
VER

FIXAR NA
AMAR

CAIXA METÁLICA 0,25A FUSE
BYPASS
1 2 3 STAY
SYSTEM
READ Y
4 5 6 BYPS

7 8 9 INST

R
0 # CODE
*

E A
AS

T RR
NEUT O
F E


CONECTORES
AUX - , AUX +
Conectores para alimentação de Teclados, sensores infra vermelho ou qualquer outro dispositivo
(tensão de saída aproximada 14.2Vdc).
A carga máxima para estas saídas não pode exceder 2A. Atenção para a polaridade.

YEL, GRN
Conectores de comunicação com o teclado.

PGM 1, PGM 2
Saídas programáveis tipo “coletor aberto” com disparo negativo (NPN).
A carga máxima para estas saídas não podem exceder 50mA.

BELL +
Saída de sirene com resistor fim-de-linha de 1K.
A carga máxima para esta saída não pode exceder 2A. Atenção para a polaridade.

Z1, COM, Z2, Z3, COM, Z4, Z5, COM, Z6
Conectores para zonas programáveis. Se não forem usadas devem ser fechadas com resistor fim-de-
linha de 2K2.

PHONE
Telefone.

LINE
Linha telefônica

Nota
A carga máxima de 2A. para AUX e BELL, somente estará disponível quando o painel for alimentado
pela bateria de 12V e AC.

9


CONFIGURANDO

Restaurando a configuração padrão (RESET):
Depois que todas as conexões foram feitas, primeiro restaure (reset) o sistema com o procedimento
abaixo:
1. Desconectar a bateria e AC.
2. Conectar o jumper JP1 no PCB.
3. Conectar AC ou bateria e aguardar 2 segundos.
4. Se a configuração for restaurada, os LED’s das zonas piscarão sucessivamente e o LED verde e
amarelo acenderão.
5. Desconectar novamente a bateria e AC.
6. Remover o jumper JP1.
7. A partir de agora os parâmetros do sistema foram restaurados para a configuração padrão e o
sistema está desarmado.

CENTRAL DE
MONITORAM ENTO 1
COMUNICAÇÃO PELA LINHA TELEFÔNICA

CENTRAL DE
MONITORAM ENTO 2

COMUNICADOR
DIGITAL

ELITE TELEFONE 1
PAINEL DE DISCADOR
CONTROLE AUTOMÁTICO

FUNÇÃO
UP/DOWNLOAD

TELEFONE 4

COMPUTADOR DE
UP/DOWNLOAD

10


OPERAÇÃO
A operação do sistema é feita usando o teclado e as indicações dos LED’s.

CÓDIGOS DE OPERAÇÃO:
Código Máster (código 01) - Padrão “1234”. O usuário Máster é programado de fábrica com todos os
direitos para operar o sistema; (ver pág. 14).

Códigos de usuários (códigos 02-45) – Todos são programados de fábrica apenas para Armar
normal. Os demais direitos devem ser programados pelo usuário Máster.

NOTA: O painel de alarme tem proteção contra a tentativa de descobrir o código. Se esta opção foi
programada pelo instalador, o teclado trava por 7 minutos após digitar um número programável de
códigos errados (ver pág. 26). Os LED’s piscarão e opcionalmente o painel reportará para a central de
monitoramento.

CÓDIGO DO INSTALADOR
Padrão “0269”.
Total acesso ao menu de programação.
Este código deve ser alterado pelo instalador após a instalação do sistema.

CÓDIGO DE MANUTENÇÃO
Não vem programado de fábrica, deve ser programado pelo instalador. Utilizado para a manutenção do
sistema, pode ter todos os direitos de usuário programados.
Nota: O código de manutenção não pode desarmar o sistema se este foi armado por qualquer usuário.

ARMANDO
[CÓDIGO DE ACESSO]
Entre com o código de acesso de 4 ou 6 dígitos. O LED “ARMADO A” acenderá e o teclado emitirá 6
bip’s. Se o código estiver errado o teclado emitirá um bip longo. Pressione a tecla [#] para anular e
digitar o código novamente. Após armar o sistema deixe a área protegida através das zonas
temporizadas. Se a opção “Bips durante o tempo de saída” (ver pág. 22) foi selecionada, então o
teclado emitirá bips de alerta.
O sistema somente pode ser armado se o LED “PRONTO” estiver aceso ou piscando, isto significa
que todas as portas e janelas estão fechadas ou foram programadas com o atributo "Arma forçado".

OUTROS MODOS DE ARMAR

ARMANDO “INSTANT STAY ”
[ INST ] [ STAY ] [CÓDIGO DE ACESSO]
Este modo é usado para proteção periférica. Desta maneira o usuário pode permanecer dentro da área
protegida. Após armar, o sistema automaticamente inibe todas as zonas definidas como “STAY”.
Quando o tempo de saída termina, todas as zonas temporizadas se tornarão instantâneas. As zonas
periféricas são zonas que não foram definidas como “STAY” pelo instalador.
O LED “ARMADO A” piscará rapidamente, indicando que o sistema foi armado "Instant STAY".

ARMANDO “STAY ”
[ STAY ] [CÓDIGO DE ACESSO]
Este modo é também usado para proteção periférica. Desta maneira o usuário também pode
permanecer dentro da área protegida, mas o acesso é permitido pelas zonas temporizadas.
O LED “ARMADO A” piscará lentamente, indicando que o sistema foi armado "STAY".

ARMA RÁPIDO
Permite que o sistema seja armado rapidamente sem digitar um código de acesso.
As Funções ARMA RÁPIDO devem estar habilitadas (Seção 23).

11


ARMA RÁPIDO "NORMAL"
[∗][0][0]

ARMA RÁPIDO “INSTANT STAY”
[∗][0][1]

ARMA RÁPIDO “STAY”
[∗][0][2]

ARMA AUTOMÁTICO
Arma Automático por tempo: O sistema arma na hora programada na seção [85].
Arma Automático por inatividade: O sistema arma automaticamente após um tempo
de inatividade dos sensores. Este tempo é programado na seção [90].

ARMANDO PARTIÇÕES:
Se a opção “Habilita partições” Seção [20] LED 3, for habilitada então o painel pode ser
dividido em duas partições independentes cada qual com suas zonas e códigos de acesso
separados.
As zonas devem ser designadas às partições A ou B ou ambas.
As zonas designadas para ambas partições se armam quando ambos os sistemas forem
armados.
As zonas não designadas em nenhuma partição permanecerão desativadas.
Os usuários devem receber o direito de operar as partições A ou B ou ambas.
Se o usuário tiver o direito de comandar a partição “A” então tal partição armará/desarmará
respectivamente quando o respectivo código de acesso for digitado.
Se o usuário tiver o direito de comandar a partição “B” então tal partição armará/desarmará
respectivamente quando o respectivo código de acesso for digitado.
Se o usuário tiver o direito de operar ambas partições, então após digitar o código de
acesso piscarão os leds 1 & 2 por 5 segundos. neste tempo o usuário deverá escolher em
armar/desarmar a partição “A” (led1) ou a partição “B” (led2) ou ambas partições (led 1 & 2)
bastando apertar as teclas 1 & 2 do teclado.
Notas:
1. O painel é programado padrão com partições desabilitadas.
2. Os “Arma Rápido” podem armar/desarmar ambas partições, e são desabilitados por padrão.
3. As partições também podem ser armadas por tempo ou Inatividade Seção [26] e [27].

DESARMANDO SOB COAÇÃO
[ 0 a 9 ] [Código de Acesso ]
O painel enviará um código especial para a central de Monitoramento indicando que o
usuário está desarmando o sistema sob ameaça.

DESARMANDO/CANCELANDO ALARME
Apenas digitar o código de acesso.
COMANDOS OPERACIONAIS
Se o LED “SISTEMA” estiver aceso verifique o seguinte:
Se há zonas inibidas, [ ∗ ] [ 3 ] o LED correspondente a zona inibida estará aceso.

Se o LED “SISTEMA” estiver piscando verifique o seguinte:

Se há problemas no sistema, [ ∗ ] [ 4 ]
Se há memória de alarme, [ ∗ ] [ 5 ], o LED correspondente a zona violada começará a piscar, digite
[#] para anular o comando. A memória de alarme será limpa quando o sistema for armado.

12


INIBINDO ZONA
[ BYPS ] [CÓDIGO DE ACESSO]
Para inibir a zona, pressione o dígito correspondente a zona e o LED correspondente acenderá
indicando que a zona foi inibida.
Para habilitar a zona pressione o dígito correspondente e o LED correspondente apagará indicando
que a zona foi habilitada.
As zonas somente podem ser inibidas se os atributos de zona e usuários “Permite Inibir” foram
selecionados.
Para sair do modo Inibir Zona, pressione [#].

NOTA: Quando o sistema é desarmado, todas as zonas inibidas são habilitadas novamente.

MOSTRANDO PROBLEMAS NO SISTEMA
[∗][4]
O sistema de alarme monitora permanentemente a ocorrência de problemas. Para mostrar estas
ocorrências pressione [*] [4]. Os LED’s das zonas acenderão como segue:
Zona 1 LED Bateria Fraca, ou desconectada. O LED apagará 30 segundos após o problema ser
resolvido.
Zona 2 LED Queda de AC, transformador queimado. O LED apagará imediatamente após o
problema ser resolvido.
Zona 3 LED Falha na comunicação: Este LED acenderá se o painel não conseguir comunicar
com a central de monitoramento após 8 tentativas. O LED apagará após sair deste menu.
Zona 4 LED Data e hora não programados: O LED apagará imediatamente após programar a
data e a hora.
Zona 5 LED Problemas na sirene: Este LED acenderá se o cabo da sirene for cortado ou estiver
em curto e apagará imediatamente após o problema ser resolvido.
Zona 6 LED Problemas na Linha Telefônica: Este LED acenderá 30 segundos após o cabo da
linha telefônica for cortado ou ficar em curto e apagará imediatamente após o problema ser resolvido.

MOSTRANDO MEMÓRIA DE ALARME
[∗][5]
Os primeiros 9 alarmes produzidos no último período armado serão memorizados e podem ser
visualizados pressionando as teclas de 1 a 9.
Pressionando [ 0 ] Mostra todas as zonas que foram acionadas
Pressionando [ 1 ] Mostra a primeira zona que foi acionada
}
Pressionando [ 9 ] Mostra a nona zona que foi acionada.
A memória de alarme é apagada quando o sistema é armado novamente.
Para sair deste modo pressione [#][#].

ATIVANDO/DESATIVANDO A CAMPAINHA
[∗][6]
O teclado emite 6 bips curtos quando a zona com campainha ativa é aberta. Esta função é
útil para monitorar a abertura da porta de entrada.
Para ligar a campainha digite [∗] [6], o teclado emitirá 3 bips curtos.
Para desligar a campainha digite novamente [*][6], o teclado emitirá um bip longo.
A função campainha deve ser ativada pelo instalador nas seções [1] a [6].

13


PROGRAMANDO MODIFICANDO CÓDIGOS DE USUÁRIO (1..45)
[ CODE ] [CÓDIGO MÁSTER] [NÚMERO DE ORDEM] [CÓDIGO] [DIREITOS 1] [ # ] [DIREITOS 2] [ # ]
Este comando permite modificar todos os 45 códigos de usuários, Para selecionar o código desejado,
entre com o número de ordem do código com 2 dígitos.
(ex.: para o usuário 2 digite 02, para o usuário 33 digite 33)
APÓS DIGITAR O NÚMERO DE ORDEM DO CÓDIGO, OS LED’S DAS ZONAS INDICARÃO:
- Se acender os LED’s 1, 2 e 3, significa que já existe um código programado.
- Se acender somente o LED 1, significa que não existe um código programado nesta posição.
Após digitar o código, os LED’s acenderão de acordo com as tabelas abaixo:
DIREITOS 1
LED ACESO APAGADO
LED1 INIBIR ZONAS NÃO
LED2 ARMAR NÃO
LED3 ARMAR STAY NÃO
LED4 ARMAR FORÇADO NÃO
LED5 DESARMAR NÃO
LED6 RESERVADO

DIREITOS 2
LED ACESO APAGADO
LED1 ATIVAR PGM1 NÃO
LED3 OPERAR PARTIÇÃO A NÃO
LED4 OPERAR PARTIÇÃO B NÃO
LED5 INICIAR RONDA NÃO
LED6 TERMINAR RONDA NÃO

NOTA: O usuário Máster não pode alterar seus direitos, apenas o instalador.

APAGANDO UM CÓDIGO
[ CODE ] [CÓDIGO MÁSTER] [NÚMERO DE ORDEM] [ ∗ ]
APÓS DIGITAR O NÚMERO DE ORDEM DO CÓDIGO, OS LED’S DAS ZONAS INDICARÃO:
- Se acender os LED’s 1, 2 e 3, significa que já existe um código programado.
- Se acender somente o LED 1, significa que não existe um código programado nesta posição.
Então pressione [*] para apagar o código, o teclado emitirá 3 bips curtos e apenas o LED da zona 1
ficará aceso.
Para sair deste modo pressione [#].

NOTA: Este comando permite apagar o código Máster! Se o código Máster for apagado por
engano, restaure o sistema para a configuração padrão ou reprograme outro código na seção 36.

APAGANDO TODOS OS CÓDIGOS EXCETO O MÁSTER
[ CODE ] [CÓDIGO MÁSTER] [ 49 ]
Todos os códigos serão apagados exceto o código Máster.

14


PROGRAMANDO NÚMEROS TELEFÔNICOS DO DISCADOR AUTOMÁTICO
[ CODE ] [CÓDIGO MÁSTER] [ 5 1 ] [1º NÚMERO] [ # ]
PARA O PRIMEIRO NÚMERO TELEFÔNICO
NOTA:
- Se acender os LED’s 1, 2 e 3, significa que já existe um número telefônico programado.
- Se acender somente o LED 1, significa que não existe um número telefônico programado nesta posição.
- O número telefônico deve ter no máximo 15 dígitos.
- Pressionar [ # ] após o último dígito;
- Para introduzir uma pausa de 2 segundos, pressione [ ∗ ] [ 3 ] entre os dígitos;
[ CODE ] [CÓDIGO MÁSTER] [ 52 ] [2º NÚMERO] [ # ]

APAGANDO UM NÚMERO TELEFÔNICO
Para apagar o primeiro número telefônico:
[ CODE ] [CÓDIGO MÁSTER] [ 51 ] [ ∗ ]
Para apagar o segundo número telefônico:
Para apagar o terceiro número telefônico:
Para apagar o quarto número telefônico:

APAGANDO TODOS OS NÚMEROS TELEFÔNICOS
[ CODE ] [CÓDIGO MÁSTER] [ 50 ]

PROGRAMANDO DATA E HORA
[ CODE ] [CÓDIGO MÁSTER] [ 60 ] [ DD ] [ MOMO ] [ YY ] [ HH ] [ MIMI ] [ SS ]
Usar o seguinte formato:
[ DD ] : Dia do mês com 2 dígitos
[ MoMo ] : Mês com 2 dígitos
[ YY ]: Últimos 2 dígitos do ano (ex.: 2001 = 01)
[ HH ]: Hora com 2 dígitos (ex.: 08, 13, 22) (Formato 24 Horas)
[ MiMi ]: Minutos com 2 dígitos
[ SS ]: Segundos com 2 dígitos
Após entrar com as informações de dia [ DD ], mês [ MoMo ], ano [YY], hora [ HH ], minutos [ MiMi ] o
teclado emitirá 3 bips. Após entrar com as informações de segundos o teclado emitirá 6 bips.

PROGRAMANDO DÍGITO PARA COAÇÃO
[ CODE ] [CÓDIGO MÁSTER] [ 61 ] [ DÍGITO ]
[0 a 9] para Dígito
Padrão: [0]

15


OUTRAS PROGRAMAÇÕES DO USUÁRIO MASTER

TESTE DO SISTEMA
[ ∗ ] [ 8 ] [Código Máster] [ 78 ]
O teste do sistema é usado para testar o funcionamento dos sensores através de um bip na sirene
sempre que a zona for aberta.

HORA E MINUTO PARA ATIVAR PGM1 TEMPORIZADOR
[ ∗ ] [ 8 ] [Código Máster] [ 81 ] [HORA] [MINUTO]
[00 a 23] para HORA [00 a 59] para MINUTO

HORA E MINUTO PARA DESATIVAR PGM1 TEMPORIZADOR

HORA E MINUTO PARA ATIVAR PGM2 TEMPORIZADOR
[ ∗ ] [ 8 ] [Código Máster] [ 83 ] [HORA ] [MINUTO]

HORA E MINUTO PARA DESATIVAR PGM2 TEMPORIZADOR

HORA E MINUTO PARA ARMAR AUTOMÁTICO PARTIÇÃO A
Padrão: [19] [00]

HORA E MINUTO PARA ARMAR AUTOMÁTICO PARTIÇÃO B
Padrão: [19] [00]

HORA E MINUTO PARA INÍCIO DA RONDA

HORA E MINUTO PARA FIM DA RONDA

INTERVALO ENTRE AS RONDAS / TEMPO DE ADVERTÊNCIA PARA FIM DE RONDA
[ ∗ ] [ 8 ] [Código Máster] [ 89 ] [INTERVALO] [TEMPO]
[001 a 255] em minutos para INTERVALO e [001 a 255] em minutos para TEMPO
Padrão: [060] [005]

ARMA AUTOMÁTICO POR INATIVIDADE APÓS:
Padrão: [03] [00]

16


DISCANDO PARA O COMPUTADOR (UPLOAD/DOWNLOAD)
[ ∗ ] [ 8 ] [Código Máster] [ 97 ]
O painel discará para o computador.

RECEBENDO CHAMADAS DO COMPUTADOR (UPLOAD/DOWNLOAD)
[ ∗ ] [ 8 ] [Código Máster] [ 98 ]
Após este comando o painel atenderá a chamada do computador.

CANCELANDO A COMUNICAÇÃO TELEFÔNICA
[ ∗ ] [ 8 ] [Código Máster] [ 99 ]
Este comando permite interromper a comunicação telefônica entre o painel e os telefones ou
computador mas não pode interromper a comunicação com a central de monitoramento.

ATIVANDO/DESATIVANDO MANUALMENTE OS PGM’S E INICIANDO/TERMINANDO RONDA
[ ∗ ] [ 9 ] [Código] [ 1, 2 ou 6 ]
Todos os usuários e também o código de manutenção podem ativar estas funções desde que tenham
os respectivos atributos programados (permitidos) (pág. 14).
A tecla 1 ativa/desativa PGM1
A tecla 2 ativa/desativa PGM2
A tecla 6 inicia ou termina ronda
LED ACESO APAGADO
LED1 PGM1 ATIVADO PGM1 DESATIVADO
LED2 PGM2 ATIVADO PGM2 DESATIVADO
LED3 RESERVADO
LED4 RESERVADO
LED5 RESERVADO
LED6 RONDA INICIADA RONDA TERMINADA

Nota: 1. Os PGM’s somente podem ser ativados se foram programados como: Monoestável,
Monoestável tipo 2, Biestável ou Temporizador. Veja Seção [79]
2. O PGM Monoestável e Inicio e Fim de ronda serão reportados para a central de monitoramento.

ALARMES NO TECLADO
O Painel de controle enviará um código de reportagem dependendo da programação (Seção [21]),
para a central de monitoramento e /ou números telefônicos. Quando ocorrer um evento de Pânico,
Incêndio, Emergência Médica ou Serviço a ser executado, pressionar as seguintes teclas

[1]+[3] EMERGÊNCIA MÉDICA
[4]+[6] SOLICITAÇÃO DE SERVIÇOS
[7]+[9] INCÊNDIO
[∗]+[#] PÂNICO

17


PROGRAMAÇÃO

REGRA GERAL PARA PROGRAMAÇÃO DOS PARÂMETROS DO SISTEMA

1. Somente é possível entrar em modo de programação com o sistema desarmado.
2. Para entrar no menu de programação digite o comando abaixo:

[ ∗] [ 8 ] [CÓDIGO DO INSTALADOR] [N.º DA SEÇÃO]
3. Para entrar em cada seção pressione os 2 dígitos correspondentes. Após entrar com os dois
dígitos, o teclado emitirá 3 bip's.
4. Para sair de qualquer seção pressione [#] uma vez. Para sair do menu de programação
Pressione [#] duas vezes.
5. Para manter a programação anterior basta pressionar [#] ao invés do valor a ser programado.
6. Algumas seções são tabelas de atributos ou funções, para ativar ou desativar os atributos ou
funções basta pressionar a tecla respectiva.
7. A programação padrão de fábrica está em NEGRITO.
8. Algumas programações podem requerer caracteres hexadecimais. Para entrar com estes
caracteres siga a tabela abaixo:
Número HEX DIGITAR
A [∗] [0]
B [∗] [1]
C [∗] [2]
D [∗] [3]
E [∗] [4]
F [∗] [5]

DEFINIÇÃO DE ZONAS

TIPOS DE ZONAS
Os dois dígitos representam o tipo de zona conforme tabela abaixo:
[ 00 ] ZONA DESLIGADA
[ 01 ] ZONA TEMPORIZADA 1
O tempo de entrada e saída pode ser programado de 001 a 255 segundos.
[ 02 ] ZONA TEMPORIZADA 2
O tempo de entrada e saída pode ser programado de 001 a 255 segundos.

[ 03 ] ZONA SEGUIDORA
Se você entrar na área protegida através da zona temporizada, a zona seguidora também respeitará o
tempo de entrada. Se você entrar na área protegida através da zona seguidora sem passar antes pela
zona temporizada, então o alarme soará imediatamente.

[ 04 ] ZONA INSTANTÂNEA
Se você entrar na área protegida através da zona instantânea o alarme soará imediatamente.

[ 05 ] 24-HORAS ZONA INTRUSÃO
Fica ativa permanentemente, mesmo se o sistema estiver desarmado.

[ 10 ] 24-HORAS ZONA TAMPER

[ 11 ] 24-HORAS ZONA PÂNICO

18


[ 12 ] 24-HORAS ZONA INCÊNDIO
Fica ativa permanentemente, mesmo se o sistema estiver desarmado. A sirene desta zona é
programada de fabrica tipo intermitente.

AUX PGM ZONA Conectando sensores de fumaça
- + 1 2 Z C
no sistema

F
N
RELE 1 C C
C 2k2
NF NF
+ +
- -

C NA
Nota:
1. A zona deverá ser programada como . 24h Incêndio
2.A saída PGM1 deverá ser selecionada como monoestável
para resetar os sensores de fumaça. RELE 2

[ 13 ] 24-HORAS ZONA EMERGÊNCIA MÉDICA

[ 14 ] CONTROLE REMOTO “NORMAL”/ PÂNICO
Esta zona fica designada como entrada para um receptor de controle remoto para armar Normal e
desarmar o sistema. Se o controle remoto for acionado por mais de 4 segundos, então o pânico será
ativado.
Nota: Usar o contato normalmente fechado do receptor e resistor fim-de-linha de 2K2.

[ 15 ] CONTROLE REMOTO “STAY”/ PÂNICO
Esta zona fica designada como entrada para um receptor de controle remoto para armar STAY e
desarmar o sistema. Se o controle remoto for acionado por mais de 4 segundos, então o pânico será
ativado.
Nota: Usar o contato normalmente fechado do receptor e resistor fim-de-linha de 2K2.

[ 16 ] RONDA
Esta zona é utilizada para monitorar a ronda de vigilância.

ATRIBUTOS DE ZONA TABELA 1
LED ACESO APAGADO
LED1 ALARME AUDÍVEL ALARME SILENCIOSO
LED2 SIRENE CONTÍNUA SIRENE INTERMITENTE
LED3 PERMITE INIBIR NÃO PERMITE INIBIR
LED4 INIBIÇÃO AUTOMÁTICA SEM INIBIÇÃO AUTOMATICA
LED5 RESERVADO
LED6 ARMA FORÇADO NÃO ARMA FORÇADO

LED ACESO APAGADO
LED1 CAMPAINHA ATIVA SEM CAMPAINHA
LED2 STAY NORMAL
LED3 RESPOSTA RAPIDA (50ms) RESPOSTA NORMAL (300ms)
LED4 INTELIGENTE NORMAL
LED5 EM TESTE NORMAL
LED6 RESERVADO

19


LED ACESO APAGADO
LED1 PERTENCE A PARTIÇÃO A NÃO
LED2 PERTENCE A PARTIÇÃO B NÃO
LED3 RESERVADO
LED4 RESERVADO
LED5 RESERVADO
LED6 RESERVADO

Notas:
1. A zona 1 tem o atributo campainha ativa programado de fábrica.
2. Para programar os atributos de zona tabela 3 a partição deve estar habilitada na Seção [20] LED 3
2. Se uma zona com o atributo “INIBIÇÃO AUTOMÁTICA” for acionada mais que o n¼ de vezes programado na
Seção [44], durante um período armado, esta zona será automaticamente inibida.
3. A zona com atributo “ARMA FORÇADO” permite que o sistema seja armado mesmo se esta zona estiver aberta.
Nesta situação o led pronto permanece piscando.
4. As Zonas em Teste reportam abertura e fechamento apenas para o buffer de eventos e podem ser visualizadas
no teclado na seção 94.
5. Padrão de fábrica : zona 1: tipo 01
zona 2: tipo 04
zona 3: tipo 04
zona 4: tipo 04
zona 5: tipo 04
zona 6: tipo 04

PROGRAMANDO AS SEÇÕES

SEÇÃO [01] - DEFININDO ZONA 1
[ ∗ ][ 8 ][Código do Instalador][ 01 ][Tipo de zona][Tabela 1][ # ][Tabela 2][ # ][Tabela 3][ # ]
Após entrar com os dígitos do Tipo de Zona, o teclado emitirá 3 bips e os LED’s de zona acenderão de
acordo com os Atributos de zonas, tabela 1. Pressionando as teclas de 1~6, os respectivos atributos
serão ativados/desativados.
Após selecionar os Atributos de zonas da tabela 1, pressione [#], o teclado emitirá 3 bips e os LED’s de
zona acenderão de acordo com os Atributos de zonas, tabela 2. Pressionando as teclas de 1~6 os
respectivos atributos serão ativados/desativados.
Após selecionar os Atributos de zonas da tabela 2, pressione [#], o teclado emitirá 3 bips e os LED’s de
zona acenderão de acordo com os Atributos de zonas, tabela 3. Pressionando as teclas de 1~6 os
respectivos atributos serão ativados/desativados.
Após selecionar os Atributos de zonas da tabela 3, pressione [#], o teclado emitirá 6 bips e sairá desta
seção aguardando novo comando.

Para sair deste modo pressione [#].





20



SEÇÕES [07 A 19] RESERVADAS PARA USO FUTURO

SEÇÃO [20] – OPÇÕES 1
[ ∗ ] [ 8 ] [Código do Instalador] [ 20 ] [Tabela Opções 1]
LED ACESO APAGADO
LED1 TRAVA TECLADO NÃO TRAVA
LED2 RESERVADO
LED3 HABILITA PARTIÇÃO DESABILITA
LED4 CÓDIGOS 4 DÍGITOS 6 DÍGITOS
LED5 USUÁRIO MÁSTER NÃO PROGRAMA DATA/HORA PROGRAMA
LED6 INIBE RESET NÃO INIBE

LED ACESO APAGADO
LED1 HABILITA EMERGÊNCIA MÉDICA NO TECLADO DESABILITA
LED2 HABILITA SOLICITAÇÃO DE SERVIÇO NO TECLADO DESABILITA
LED3 HABILITA INCÊNDIO NO TECLADO DESABILITA
LED4 HABILITA PÂNICO NO TECLADO DESABILITA
LED5 EMERGENCIA MÉDICA NO TECLADO ACIONA SIRENE NÃO ACIONA
LED6 PÂNICO NO TECLADO ACIONA SIRENE NÃO ACIONA

LED ACESO APAGADO
LED1 TEMPO PGM1 EM MINUTOS TEMPO PGM1 EM SEGUNDOS
LED2 RESERVADO
LED3 RESERVADO
LED4 TEMPO PGM2 EM MINUTOS TEMPO PGM2 EM SEGUNDOS
LED5 RESERVADO
LED6 TESTE PERIÓDICO EM MINUTOS TESTE PERIÓDICO EM HORAS

Nota: O tempo para PGM monoestável é ajustado na seção [80].

LED ACESO APAGADO
LED1 HABILITA ARMA RÁPIDO “NORMAL” DESABILITA
LED2 HABILITA ARMA RAPIDO “INSTANT STAY” DESABILITA
LED3 HABILITA ARMA RAPIDO “STAY” DESABILITA
LED4 REPORTA ZONAS INIBIDAS QUANDO ARMADO STAY NÃO REPORTA
LED5 REPORTA APENAS A 1º ABERTURA DA ZONA TODAS
LED6 QUALQUER ARMA RÁPIDO PODERÁ ARMAR FORÇADO NÃO

21


LED ACESO APAGADO
LED1 HABILITA DING’S NO CONTROLE REMOTO SEM DING’S
LED2 HABILITA DING’S QUANDO ARMA SEM DING’S
LED3 HABILITA DING’S QUANDO DESARMA SEM DING’S
LED4 HABILITA DING’S DURANTE TEMPO DE SAÍDA SEM DING’S
LED5 HABILITA DING’S DE AVISO ANTES DE ARMAR AUTOMÁTICO SEM DING’S
LED6 HABILITA DING’S APÓS TEMPO DE SAÍDA SEM DING’S

NOTA: “HABILITA DING’S DE AVISO ANTES DE ARMAR AUTOMÁTICO” são 3 minutos
programados de fábrica e não podem ser alterados.

LED ACESO APAGADO
LED1 BIP NO TECLADO DURANTE TEMPO DE SAIDA SEM BIP
LED2 SEM BIP/DING’S QUANDO ARMAR STAY COM BIP/DING’S
LED3 [ ∗ ] [ 4 ] CANCELA BIP´S NO TECLADO NÃO CANCELA
LED4 RESERVADO
LED5 RESERVADO
LED6 RESERVADO

NOTA: “HABILITA [ ∗ ] [ 4 ] CANCELA BIP´S NO TECLADO” apertando [ ∗ ] [ 4 ] até ouvir 6 bip´s
coloca o teclado em modo silencioso, ou seja, não haverá bip´s quando houver problemas no sistema.

SEÇÃO [26] – OPÇÕES 7 (PARTIÇÃO A)
LED ACESO APAGADO
LED1 HABILITA ARMA AUTOMÁTICO POR TEMPO DESABILITA
LED2 HABILITA ARMA AUTOMÁTICO POR INATIVIDADE DESABILITA
LED3 RESERVADO
LED4 ARMA STAY SE USUÁRIO NÃO SAIR NÃO ARMA
LED5 TODO ARMA AUTOMÁTICO SERÁ STAY SERÁ NORMAL
LED6 ARMA AUTOMÁTICO FORÇADO AO INVÉS DE NORMAL NÃO ARMA

SEÇÃO [27] – OPÇÕES 8 (PARTIÇÃO B)
LED ACESO APAGADO
LED1 HABILITA ARMA AUTOMÁTICO POR TEMPO DESABILITA
LED2 HABILITA ARMA AUTOMÁTICO POR INATIVIDADE DESABILITA
LED3 RESERVADO
LED4 ARMA STAY SE USUÁRIO NÃO SAIR NÃO ARMA
LED5 TODO ARMA AUTOMATICO SERÁ STAY SERÁ NORMAL
LED6 ARMA AUTOMÁTICO FORÇADO AO INVÉS DE NORMAL NÃO ARMA

22


LED ACESO APAGADO
LED1 MÉTODO DE DISCAGEM PULSO TOM
LED2 RESERVADO
LED3 RESERVADO
LED4 REPORTA DESARME SOMENTE SE HOUVER ALARME SEMPRE
LED5 MONITORA LINHA TELEFÔNICA (TLM) NÃO
LED6 ALARME SILENCIOSO FICA AUDÍVEL QUANDO TLM NÃO

LED ACESO APAGADO
LED1 HABILITA COMUNICADOR DIGITAL DESABILITA
LED2 MÉTODO DE COMUNICAÇÃO ALTERNADO DUPLO OU DIVIDIDO
LED3 ENVIA TODAS “RONDA OK” APÓS CADA EM TEMPO REAL
PERIODO DE RONDA
LED4 USUÁRIOS DE 16~45 SERÃO REPORTADOS MÚLTIPLOS DE 16
COMO F EM 4X2
LED5 ENVIAR TESTE PERIÓDICO APENAS QUANDO ARMADO E DESARMADO
ARMADO
LED6 RESTAURA ALARME APÓS FECHAR ZONA APÓS TERMINAR A SIRENE

SEÇÃO [30] – OPÇÕES DE TRANSMISSÃO DUPLO/DIVIDIDO PARA CM1
[ ∗ ] [ 8 ] [Código do Instalador] [ 30 ] [Tabela CM1]
LED ACESO APAGADO
LED1 REPORTA ALARME/RESTAURAÇÃO, COAÇÃO, PÂNICO NÃO REPORTA
E TECLADO TRAVADO
LED2 REPORTA FECHAMENTO, ABERTURA E ZONA INIBIDA NÃO REPORTA
LED3 REPORTA TAMPER, PROBLEMAS NO NÃO REPORTA
SISTEMA/RESTAURAÇÃO E TESTE PERIÓDICO
LED4 REPORTA INCÊNDIO E EMERGENCIA MÉDICA NÃO REPORTA
LED5 RESERVADO
LED6 RESERVADO

SEÇÃO [31] – OPÇÕES DE TRANSMISSÃO DUPLO/DIVIDIDO PARA CM2
[ ∗ ] [ 8 ] [Código do Instalador] [ 31 ] [Tabela CM2]
LED ACESO APAGADO
LED1 REPORTA ALARME/RESTAURAÇÃO, COAÇÃO, PÂNICO NÃO REPORTA
E TECLADO TRAVADO
LED2 REPORTA FECHAMENTO, ABERTURA E ZONA INIBIDA NÃO REPORTA
LED3 REPORTA TAMPER, PROBLEMAS NO NÃO REPORTA
SISTEMA/RESTAURAÇÃO E TESTE PERIÓDICO
LED4 REPORTA INCÊNDIO E EMERGENCIA MÉDICA NÃO REPORTA
LED5 RESERVADO
LED6 RESERVADO

23


LED ACESO APAGADO
LED1 HABILITA DISCADOR AUTOMÁTICO DESABILITA
LED2 QUEDA DE AC ACIONA O DISCADOR AUTOMÁTICO NÃO
LED3 PAINEL RESPONDE CHAMADAS DE INTERROGAÇÃO NÃO
LED4 COAÇÃO ACIONA O DISCADOR AUTOMÁTICO NÃO
LED5 RESERVADO
LED6 RESERVADO

LED ACESO APAGADO
LED1 HABILITA CALLBACK DESABILITA
LED2 PAINEL RESPONDE CHAMADAS DE NÃO RESPONDE
UPLOAD/DOWNLOAD
LED3 RESPOSTA DO PAINEL CHAMADA DUPLA NÚMERO DE CHAMADAS
LED4 RESERVADO
LED5 RESERVADO
LED6 RESERVADO
Nota:
Chamada Dupla: A primeira chamada deve ter pelo menos dois toques. A segunda chamada deve
ocorrer 10 segundos após o término da primeira chamada e antes de passar 60 segundos, senão a
chamada será ignorada. O painel responderá após o segundo toque.

SEÇÃO [34] - ALTERAÇÃO DO CÓDIGO DO INSTALADOR
[ ∗ ] [ 8 ] [Código do Instalador] [ 34 ] [CÓDIGO]
O código pode ser de 4 ou 6 dígitos (Seção 20 LED 4). É altamente recomendável trocar este código
após a instalação do sistema. Mantenha o novo código em um local seguro.
Padrão: [ 0 2 6 9 ]

24


SEÇÃO [35] - CÓDIGO DE MANUTENÇÃO
[ ∗ ] [ 8 ] [Código do Instalador] [ 35 ] [CÓDIGO] [DIREITOS 1] [ # ] [DIREITOS 2] [ # ]
Este código não é programado de fabrica e pode ter 6 ou 4 dígitos (Seção [20] LED 4).

DIREITOS 1
LED ACESO APAGADO
LED2 ARMAR NÃO
LED5 DESARMAR NÃO
LED6 RESERVADO

DIREITOS 2
LED ACESO APAGADO

Nota: Para apagar o código de manutenção digite a seqüência abaixo:
[ ∗ ] [ 8 ] [Código do Instalador] [ 35 ] [ ∗ ]

SEÇÃO [36] - ALTERAÇÃO DO CÓDIGO MÁSTER
[ ∗ ] [ 8 ] [Código do Instalador] [ 36 ] [CÓDIGO] [DIREITOS 1] [ # ] [DIREITOS 2] [ # ]
DIREITOS 1
LED ACESO APAGADO
LED2 ARMAR NÃO
LED5 DESARMAR NÃO
LED6 RESERVADO

DIREITOS 2
LED ACESO APAGADO

Nota: O código Máster não pode ser apagado pelo Instalador. Pode ter 4 ou 6 dígitos
(Seção [20] LED 4)

25


SEÇÃO [37] - TEMPO DE ENTRADA 1 / TEMPO DE ENTRADA 2
[ ∗ ] [ 8 ] [Código do Instalador] [ 37 ] [TEMPO 1] [TEMPO 2]
[001 a 255] segundos para TEMPO 1 e TEMPO 2
Padrão: [030] [030]

SEÇÃO [38] - TEMPO DE SAÍDA PARTIÇÃO A / TEMPO DE SAÍDA PARTIÇÃO B
[ ∗ ] [ 8 ] [Código do Instalador] [ 38 ] [TEMPO A] [TEMPO B]
[001 a 255] segundos para TEMPO 1 [001 a 255] segundos para TEMPO 2

Padrão: [060] [060]

SEÇÃO [39] - TEMPO DE SIRENE INTRUSÃO/INCÊNDIO
[ ∗ ] [ 8 ] [Código do Instalador] [ 39 ] [SIRENE INTRUSÃO] [SIRENE INCÊNDIO]
[01 a 99] minutos para SIRENE INTRUSÃO e SIRENE INCÊNDIO
Padrão: [04] [15]

SEÇÃO [40] - TEMPO PARA REPORTAR QUEDA DE AC
[ ∗ ] [ 8 ] [Código do Instalador] [ 40 ] [TEMPO]
[00 a 99] minutos para TEMPO
O tempo para indicar queda de AC é o intervalo de tempo para o sistema reportar Queda de AC para a
central de monitoramento. Se neste intervalo de tempo o AC for restaurado, então o evento não será
transmitido.
Padrão: [02]

SEÇÃO [41] - TEMPO DE ZONA INTELIGENTE
[ ∗ ] [ 8 ] [Código do Instalador] [ 41 ] [TEMPO]
[001 a 255] segundos para TEMPO
Se durante este tempo ocorrer um alarme em uma zona (com o atributo Zona inteligente
programado). A central ELITE só irá disparar o alarme, caso:
- Ocorra um alarme em outra zona;
- Haja a repetição do alarme nesta zona
- A zona que está em alarme continue em alarme durante o tempo programado.
Padrão: [050]

SEÇÃO [42] - TEMPO DO DING DE SIRENE/PAUSA DO DING
[ ∗ ] [ 8 ] [Código do Instalador] [ 42 ] [TEMPO] [PAUSA]
Esta função é útil para ajustar os tempos de acionamento e pausa da sirene de modo que os Bip’s
fiquem mais definidos. Os valores são múltiplos de 65 ms.
Padrão: [4] [8] (Exemplo: Bip: 4 x 65ms = 260ms e Pausa: 8 x 65ms = 520ms)

SEÇÃO [43] - NÚMERO DE CHAMADAS (PARA O PAINEL ATENDER O TELEFONE)
[ ∗ ] [ 8 ] [Código do Instalador] [ 43 ] [CHAMADAS]
[01 a 99] para CHAMADAS
Padrão: [10]

SEÇÃO [44] – DÍGITOS PARA INIBIÇÃO AUTOMÁTICA / DÍGITO PARA TRAVA TECLADO
[ ∗ ] [ 8 ] [Código do Instalador] [ 44 ] [INIBIÇÃO] [TRAVA]
[00 a 15] para INIBIÇÃO [00 a 15] para TRAVA
Padrão: [03] [10]

26


SEÇÃO [45] - CONFIGURAÇÃO DO MODULO DE VOZ
[ ∗ ] [ 8 ] [Código do Instalador] [ 45 ] [OPÇÃO]
OPÇÃO 00 ALARME = Som bi-tonal
MÓDULO DE VOZ DESLIGADO QUEDA DE AC = Som de baixa freqüência
DESARMADO = 3 Bip's
ARMADO = 1 Bip
OPÇÃO 01 Mensagem 1 = ALARME
2 MENSAGENS (20 SEGUNDOS) Mensagem 2 = QUEDA DE AC
Mensagem 3 = DESARMADO
Mensagem 4 = ARMADO
Mensagem 3 = DESARMADO
Mensagem 4 = ARMADO
Mensagem 5 = INCÊNDIO
Mensagem 6 = PANICO
Mensagem 7 = TAMPER
Mensagem 8 = EMERGENCIA MÉDICA

NOTA: A instalação do Módulo de Voz deve ser feita com a bateria e AC desconectados.

SEÇÃO [46] - NÚMERO DE CICLOS DO DISCADOR/DURAÇÃO DA MENSAGEM
[ ∗ ] [ 8 ] [Código do Instalador] [46] [SEQUÊNCIAS] [TEMPO]
[01 a 99 vezes] para SEQUÊNCIAS e [01 a 99 segundos] para TEMPO
O painel discará para o 1º número programado na seção Programando Números
Telefônicos (Pag. 15) e permanecerá pelo tempo programado, após terminado o tempo, o painel
repetirá a operação nos próximos números programados.
Padrão [02] [30]

SEÇÃO [47] - REPRODUZINDO MENSAGENS DE VOZ DE 1 A 8
[ ∗ ] [ 8 ] [Código do Instalador] [ 47 ]
Após entrar o comando acima os LED’s acenderão na seguinte seqüência:
LED’s apagados: significa que o módulo de voz não foi configurado
LED’s 1 e 2: significa que o módulo de voz foi configurado para duas mensagens
LED’s 1 a 4: significa que o módulo de voz foi configurado para quatro mensagens
LED’s 1 a 6: significa que o módulo de voz foi configurado para oito mensagens
Para ouvir a 1ª mensagem pressione a tecla 1
Repetir esta operação para ouvir as outras mensagens.
Conectar um alto falante no módulo de voz para ouvir as mensagens amplificadas.
SEÇÃO [48] - GRAVANDO MENSAGENS DE VOZ DE 1 A 8
Após entrar o comando acima os LED’s acenderão na seguinte seqüência:
LED’s apagados: significa que o módulo de voz não foi configurado
LED’s 1 e 2: significa que o módulo de voz foi configurado para duas mensagens
LED’s 1 a 4: significa que o módulo de voz foi configurado para quatro mensagens
LED’s 1 a 6: significa que o módulo de voz foi configurado para oito mensagens
Para iniciar a gravação da 1ª mensagem pressione a tecla 1 e quando o LED vermelho
acender comece a falar claramente próximo ao microfone. Para terminar a gravação
pressione novamente a tecla 1, o LED vermelho apagará e a mensagem ficará gravada
na memória do módulo de voz.
Repetir esta operação para gravar as outras mensagens.
27


SEÇÃO [49] - N.º DA CONTA DO PAINEL PARA 1º CENTRAL DE MONITORAMENTO
[ ∗ ] [ 8 ] [Código do Instalador] [ 49 ] [4 DIGITOS]
HEX pode ser usado (veja na programação dos parâmetros do sistema pág. 18).
Padrão: [FFFF]

SEÇÃO [50] - N.º DA CONTA DO PAINEL PARA 2º CENTRAL DE MONITORAMENTO
[ ∗ ] [ 8 ] [Código do Instalador] [ 50 ] [4 DIGITOS]
HEX pode ser usado (veja na programação dos parâmetros do sistema pág. 18).
Padrão: [FFFF]

SEÇÃO [51] - PROTOCOLOS DE COMUNICAÇÃO PARA CM1 / CM2
[ ∗ ] [ 8 ] [Código do Instalador] [ 51 ] [CÓDIGO CM1] [CÓDIGO CM2]
CÓDIGO DESCRIÇÃO
00 10PPS, 4x2 com paridade, 1400Hz Kiss on, 1800Hz
02 10PPS, 4x2 sem paridade, 1400Hz Kiss on, 1800Hz
06 10PPS, 4x2 sem paridade, 1400Hz Kiss on, 1900Hz (ADEMCO SLOW)
23 20PPS, 4x2 sem paridade, 2300Hz Kiss on, 1800Hz (SESCOA)
26 20PPS, 4x2 sem paridade, 1400Hz Kiss on, 1900Hz (SILENT KNIGHT FAST)
41 40PPS, 4x2 com paridade, 2300Hz Kiss on, 1800Hz (RADIONICS)
43 40PPS, 4x2 sem paridade, 2300Hz Kiss on, 1800Hz (RADIONICS)
10 Ademco Express 4x2
90 Contact ID

28


REGRA GERAL PARA PROGRAMAÇÃO DOS CÓDIGOS 4X2:
1. Caracteres Hexadecimal poderão ser usados. Veja em programação dos parâmetros do
sistema (pág. 18).
2. Há casos de apenas um digito ser programado. O outro dígito será criado automaticamente
pelo sistema por estar associado à zona ou usuário.
3. 3 bips soarão após entrar cada grupo de dígitos e 6 bip’s soarão após entrar o último grupo de
dígitos,
4. Se ao invés de qualquer grupo você pressionar a tecla [#], então será mantido o valor
programado anteriormente.
5. Se o dígito é programado [0] ou [00] então este código não será enviado para a central de
monitoramento.

SEÇÃO [52] - CÓDIGOS 4X2 PARA ARMADO / ARMADO POR CONTROLE REMOTO / ARMADO PELO
PC / ARMA AUTOMÁTICO POR TEMPO / ARMA AUTOMÁTICO POR INATIVIDADE / ARMA RÁPIDO
NORMAL.
[ ∗ ] [ 8 ] [Código do Instalador] [ 52 ] [ _ ] [ _ _ ] [ _ _ ] [ _ _ ] [ _ _ ] [ _ _ ]
Padrão: [C] [00] [00] [00] [00] [00]

SEÇÃO [53] - CÓDIGOS 4X2 PARA ARMADO STAY OU INSTANT STAY/ ARMADO STAY POR
CONTROLE REMOTO/ ARMA RÁPIDO STAY OU INSTANT STAY/ ARMA PARCIAL / FALHOU O ARMA
AUTOMÁTICO.
[ ∗ ] [ 8 ] [Código do Instalador] [ 53 ] [ _ ] [ _ _ ] [ _ _ ] [ _ _ ] [ _ _ ]
Padrão: [C] [00] [00] [00] [00]

SEÇÃO [54] - CÓDIGOS 4X2 PARA DESARMADO / DESARMADO POR CONTROLE REMOTO /
DESARMADO PELO PC / CANCELA ARMA AUTOMÁTICO.
[ ∗ ] [ 8 ] [Código do Instalador] [ 54 ] [ _ ] [ _ _ ] [ _ _ ] [ _ _ ]
Padrão: [B] [00] [00] [00]

SEÇÃO [55] - CÓDIGOS 4X2 PARA INIBIÇÃO AUTOMÁTICA DE ZONA / INIBIÇÃO DE ZONA
[ ∗ ] [ 8 ] [Código do Instalador] [ 55 ] [ _ ] [ _ ]
Padrão: [0] [0]

SEÇÃO [56] - CÓDIGOS 4X2 PARA INICIA RONDA / TERMINA RONDA / RONDA OK / FALHOU RONDA
/ COAÇÃO NA RONDA
[ ∗ ] [ 8 ] [Código do Instalador] [ 56 ] [ _ _ ] [ _ _ ] [ _ _ ] [ _ _ ] [ _ _ ]
Padrão: [00] [00] [00] [00] [00]

SEÇÃO [57] - CÓDIGOS 4X2 PARA ALARME / TAMPER / PÂNICO / INCÊNDIO / EMERGÊNCIA MÉDICA /
COAÇÃO
[ ∗ ] [ 8 ] [Código do Instalador] [ 57 ] [ _ ] [ _ ] [ _ ] [ _ ] [ _ ] [ _ ]
Padrão: [3] [0] [2] [1] [4] [0]

SEÇÃO [58] - CÓDIGOS 4X2 PARA TECLADO TRAVADO / RESTAURAÇÃO DE ZONA
[ ∗ ] [ 8 ] [Código do Instalador] [ 58 ] [ _ _ ] [ _ ]
NOTA: Teclado travado será reportado para a central de monitoramento se esta opção for
habilitada na Seção [20], LED 1.
Padrão: [50] [E]

29


SEÇÃO [59] - CÓDIGOS 4X2 PARA QUEDA DE AC / BATERIA FRACA / PROBLEMAS NA SIRENE /
SOBRECARGA NA SAÍDA AUXILIAR / DATA E HORA DESPROGRAMADA
NOTAS:
1. O tempo para reportar queda de AC e restauração deverá ser programado na Seção [40].
2. O tempo para reportar Bateria fraca e restaurada é fixo em 2 min.
3. Códigos de problemas na sirene, sobrecarga na saída AUX e data e hora desprogramada serão
enviados imediatamente.
Padrão: [F7] [F8] [00] [00] [00]

SEÇÃO [60] - CÓDIGOS 4X2 PARA RESTAURAÇÃO DE AC / RESTAURAÇÃO DE BATERIA /
RESTAURAÇÃO DA SIRENE / RESTAURAÇÃO DA SAÍDA AUXILIAR / DATA E HORA PROGRAMADA
NOTA: Códigos de restauração de problemas na sirene, restauração de sobrecarga na saída AUX e
restauração de data e hora serão enviados imediatamente.
Padrão: [E7] [E8] [00] [00] [00]

SEÇÃO [61] - CÓDIGOS 4X2 PARA ENTROU NO MENU DE PROGRAMAÇÃO / SAIU DO MENU DE
PROGRAMAÇÃO / COMPUTADOR CONECTADO / COMPUTADOR DESCONECTADO / BUFFER DE
EVENTOS A 90% / BUFFER DE EVENTOS CHEIO
[ ∗ ] [ 8 ] [Código do Instalador] [ 61 ] [ _ _ ] [ _ _ ] [ _ _ ] [ _ _ ] [ _ _ ] [ _ _ ]
Padrão: [00] [00] [00] [00] [00] [00]

SEÇÃO [62] - CÓDIGOS 4X2 PARA TESTE PERIÓDICO / ALTERAÇÃO NA PROGRAMAÇÃO DO PAINEL /
PEDIDO DE MANUTENÇÃO / PGM ATIVADO POR USUÁRIO / PGM DESATIVADO POR USUÁRIO /
FALHOU COMUNICAÇÃO
[ ∗ ] [ 8 ] [Código do Instalador] [ 62 ] [ _ _ ] [ _ _ ] [ _ _ ] [ _ ] [ _ ] [ _ _ ]
NOTA: Teste periódico será reportado para a central de monitoramento se esta opção for
programada nas Seções [76] e [77].
Padrão: [90] [00] [00] [0] [0] [00]

REGRA GERAL PARA PROGRAMAÇÃO DOS CÓDIGOS CONTACT ID:
6. Digitar AA para substituir 00. Veja caracteres hexadecimais em programação dos parâmetros
do sistema (pág. 18).
7. 3 bips soarão após entrar cada grupo de dígitos e 6 bip’s soarão após entrar o último grupo de
dígitos,
8. Se ao invés de qualquer grupo você pressionar a tecla [#], então será mantido o valor
programado anteriormente.
9. Se o grupo é programado [00] então este código não será enviado para a central de
monitoramento.
10. Apenas os últimos dois dígitos podem ser alterados (os que estão em negrito).

SEÇÃO [63] – CÓDIGOS CONTACT ID PARA
ARMADO 3 4 [01]
ARMADO POR CONTROLE REMOTO 3 4 [09]
ARMADO PELO PC 3 4 [07]
ARMA AUTOMÁTICO POR TEMPO 3 4 [03]
ARMA AUTOMÁTICO POR INATIVIDADE 3 4 [04]
ARMA RÁPIDO NORMAL 3 4 [08]

ARMADO STAY OU INSTANT STAY 3 4 [41]
ARMADO STAY POR CONTROLE REMOTO 3 4 [42]
ARMA RÁPIDO STAY OU INSTANT STAY 3 4 [08]
ARMA PARCIAL 3 4 [56]
FALHOU O ARMA AUTOMÁTICO 1 4 [54]

30


[ ∗ ] [ 8 ] [Código do Instalador] [ 65 ] [ _ _ ] [ _ _ ] [ _ _ ] [ _ _ ]
DESARMADO 1 4 [01]
DESARMADO POR CONTROLE REMOTO 1 4 [09]
DESARMADO PELO PC 1 4 [07]
CANCELA ARMA AUTOMÁTICO 1 4 [05]

[ ∗ ] [ 8 ] [Código do Instalador] [ 66 ] [ _ _ ] [ _ _ ]
INIBIÇÃO AUTOMÁTICA DE ZONA 1 5 [75]
INIBIÇÃO DE ZONA 1 5 [70]

INICIA RONDA 1 4 [29]
TERMINA RONDA 1 4 [30]
RONDA OK 1 6 [11]
FALHOU RONDA 1 6 [12]
COAÇÃO NA RONDA 1 4 [23]

ALARME 1 1 [30]
TAMPER 1 1 [44]
PÂNICO 1 1 [20]
INCÊNDIO 1 1 [10]
EMERGÊNCIA MÉDICA 1 1 [AA]
COAÇÃO 1 1 [21]

[ ∗ ] [ 8 ] [Código do Instalador] [ 69 ] [ _ _ ] [ _ _ ]
TECLADO TRAVADO 1 4 [21]
RESTAURAÇÃO DE ZONA 3 1 [30]

QUEDA DE AC 1 3 [01]
BATERIA FRACA 1 3 [02]
PROBLEMAS NA SIRENE 1 3 [21]
SOBRECARGA NA SAÍDA AUXILIAR 1 3 [AA]
DATA E HORA DESPROGRAMADA 1 6 [26]

RESTAURAÇÃO DE AC 3 3 [01]
RESTAURAÇÃO DE BATERIA 3 3 [02]
RESTAURAÇÃO DA SIRENE 3 3 [21]
RESTAURAÇÃO DA SAÍDA AUXILIAR 3 3 [AA]
DATA E HORA PROGRAMADA 3 6 [26]

ENTROU NO MENU DE PROGRAMAÇÃO 1 6 [27]
SAIU DO MENU DE PROGRAMAÇÃO 1 6 [28]
COMPUTADOR CONECTADO 1 4 [11]
COMPUTADOR DESCONECTADO 1 4 [12]
EVENTOS A 90% 1 6 [23]
BUFFER DE EVENTOS CHEIO 1 6 [24]

31


TESTE PERIÓDICO 1 6 [02]
ALTERAÇÃO NA PROGRAMAÇÃO DO PAINEL 1 3 [06]
PEDIDO DE MANUTENÇÃO 1 6 [16]
PGM ATIVADO POR USUÁRIO 1 4 [22]
PGM DESATIVADO POR USUÁRIO 3 4 [22]
FALHOU COMUNICAÇÃO 1 3 [54]

SEÇÃO [74] - NÚMERO TELEFÔNICO DA PRIMEIRA CENTRAL DE MONITORAMENTO
[ ∗ ] [ 8 ] [Código do Instalador] [ 74 ] [MÁXIMO 15 DÍGITOS] [#]
Para inserir uma pausa de 2 segundos, digite [*][3] entre os dígitos.
Para apagar este número telefônico digite a seguinte seqüência:
[ ∗ ] [ 8 ] [Código do Instalador] [ 74 ] [ ∗ ] [ 5 ] [ # ].

NOTA: Se apenas um número telefônico será usado, então programar o mesmo
número na seção [75].

SEÇÃO [75] - NÚMERO TELEFÔNICO DA SEGUNDA CENTRAL DE MONITORAMENTO
[ ∗ ] [ 8 ] [Código do Instalador] [ 75 ] [MÁXIMO 15 DÍGITOS] [#]
Para inserir uma pausa de 2 segundos, digite [*][3] entre os dígitos.

SEÇÃO [76] - HORA E MINUTO PARA O PRIMEIRO TESTE PERIÓDICO
[ ∗ ] [ 8 ] [Código do Instalador] [ 76 ] [HORA] [MINUTO]
[00 a 23] para HORA e [00 a 59] para MINUTO

SEÇÃO [77] - INTERVALO ENTRE OS TESTES PERIÓDICOS (MINUTOS OU HORAS)
[ ∗ ] [ 8 ] [Código do Instalador] [ 77 ] [INTERVALO]
[001 a 255] minutos ou horas para INTERVALO
Padrão: [24]
NOTA: Para selecionar minutos ou horas veja Seção[22] LED 6.

SEÇÃO [78] - TESTE DO INSTALADOR
O teste do instalador é usado para testar o funcionamento dos sensores através de um bip na sirene
sempre que a zona for aberta.

SEÇÃO [79] - PROGRAMANDO PGM1 E PGM2
[ ∗ ] [ 8 ] [Código do Instalador] [ 79 ] [ PGM1] [ PGM2]
CÓDIGO FUNÇÃO DESCRIÇÃO
00 PÂNICO Acionado durante um alarme de Pânico
01 INCÊNDIO Acionado durante um alarme de Incêndio
02 EMERGÊNCIA MÉDICA Acionado durante um alarme de Emergência Médica
03 TAMPER Acionado durante um alarme de Tamper
04 ALARME Acionado durante qualquer tipo de alarme
05 SIRENE INTERMITENTE Acionado enquanto a sirene intermitente soar
06 SIRENE CONTÍNUA Acionado enquanto a sirene contínua soar
07 ALARME SILENCIOSO Acionado durante um alarme silencioso
10 ARMADO Acionado quando o sistema é armado
12 TEMPO DE ENTRADA Acionado durante o tempo de entrada.
13 TEMPO DE SAÍDA Acionado durante o tempo de saída

32


18 PROBLEMAS NA LINHA Fica acionado enquanto houver problemas na linha
TELEFÔNICA telefônica
19 PROBLEMAS NO Fica acionado enquanto houver problemas no sistema
SISTEMA
20 TEMPORIZADOR Fica acionado entre os tempos definidos nas seções [81] e
[82] para PGM1 e seções [83] e [84] para PGM2
30 SINALIZADOR Indicado para sinalizar operações pelo controle remoto:
1 bip quando arma
3 bips quando desarma
6 bips quando desarma e houve alarme em alguma zona
1 bip longo quando falhou armar
31 ADVERTENCIA PARA Avisa que o tempo de ronda está expirando
RONDA
40 PULSO APÓS TEMPO Após o tempo de saída este PGM ficará ativado durante o
DE SAÍDA tempo definido nas seções [22] e [80]
41 PULSO QUANDO ARMA Quando o sistema for armado este PGM ficará ativado
durante o tempo definido nas seções [22] e [80]
42 PULSO QUANDO Quando o sistema for desarmado este PGM ficará ativado
DESARMA durante o tempo definido nas seções [22] e [80]
43 LUZ DE CORTESIA Quando começa a contar o tempo de entrada este PGM será
ativado durante o tempo definido nas seções [22] e [80]
44 PULSO RONDA OK Para cada ronda efetuada no tempo determinado, este PGM
será ativado durante o tempo definido nas seções [22] e [80]
45 PULSO FALHOU RONDA Para cada ronda que falhou este PGM será ativado durante
o tempo definido nas seções [22] e [80]
46 PULSO EM PROBLEMAS Se houver qualquer problema nas sirenes este PGM será
NA SIRENE ativado durante o tempo definido nas seções [22] e [80]
47 MONOESTÁVEL É ativado pelo comando [∗] [9] [CÓDIGO] (pág. 17) e
permanece ativado durante o tempo definido nas seções
[22] e [80]. O acionamento deste PGM é reportado para a
central de monitoramento identificando o usuário.
48 MONOESTÁVEL TIPO 2 É ativado pelo comando [∗] [9] [CÓDIGO] (pág. 17) e
permanece ativado durante o tempo definido nas seções [22]
e [80] e pode ser interrompido.
49 BIESTÁVEL Esta saída muda de estado quando ativada pelo comando
[∗] [9] [CÓDIGO] (pag. 17)
50 PULSO PROBLEMAS NA Quando faltar a linha telefônica este PGM ficará ativado
LINHA TELEFÔNICA durante o tempo definido nas seções [22] e [80]
51 ALARME ZONA 1 É iniciado quando houver alarme na zona 1 e permanece
ativado durante o tempo definido nas seções [22] e [80].

33


SEÇÃO [80] - TEMPO DOS PGM’S PARA MONOESTÁVEL E OUTRAS FUNÇÕES
[ ∗ ] [ 8 ] [Código do Instalador] [ 80 ] [TEMPO PGM1] [TEMPO PGM2]
[001 a 255] minutos ou segundos para TEMPO PGM1 e TEMPO PGM2
NOTA: O tempo em minutos ou segundos deve ser programado na Seção [22].
Padrão: [002] [002] segundos

SEÇÃO [81] - HORA E MINUTO PARA ATIVAR PGM1 TEMPORIZADOR
NOTA: O PGM1 deve ser programado como temporizador na Seção [79].

SEÇÃO [82] - HORA E MINUTO PARA DESATIVAR PGM1 TEMPORIZADOR

SEÇÃO [83] - HORA E MINUTO PARA ATIVAR PGM2 TEMPORIZADOR
NOTA: O PGM2 deve ser programado como temporizador na Seção [79].

SEÇÃO [84] - HORA E MINUTO PARA DESATIVAR PGM2 TEMPORIZADOR

SEÇÃO [85] - HORA E MINUTO PARA ARMAR AUTOMÁTICO PARTIÇÃO A
[ ∗ ] [ 8 ] [Código do Instalador] [ 85 ] [HORA] [MINUTO
NOTAS:
1. Esta função só será permitida se o LED 1 na Seção [26] estiver aceso.
2. Note que o alarme não armará se qualquer zona estiver aberta a menos que o
atributo "Arma Forçado" (pág. 19) esteja programado e o LED 6 da Seção [26] esteja aceso.
Padrão: [19] [00]

SEÇÃO [86] - HORA E MINUTO PARA ARMAR AUTOMÁTICO PARTIÇÃO B
[ ∗ ] [ 8 ] [Código do Instalador] [ 86 ] [HORA] [MINUTO
NOTAS:
1. Esta função só será permitida se o LED 1 na Seção [27] estiver aceso.
atributo "Arma Forçado" (pág. 19) esteja programado e o LED 6 da Seção [27] esteja aceso.
Padrão: [19] [00]

SEÇÃO [87] - HORA E MINUTO PARA INÍCIO DA RONDA
NOTA: As zonas devem ser programadas tipo “Ronda” (pág. 19)

SEÇÃO [88] - HORA E MINUTO PARA FIM DA RONDA

34


SEÇÃO [89] - INTERVALO ENTRE AS RONDAS / TEMPO DE ADVERTÊNCIA PARA FIM DE RONDA
[ ∗ ] [ 8 ] [Código do Instalador] [ 89 ] [INTERVALO] [TEMPO]
[001 a 255] em minutos para INTERVALO e [001 a 255] em minutos para TEMPO

NOTA: O PGM1 e/ou 2 devem ser programados como “ AVERTÊNCIA PARA RONDA (31)” na Seção
[79].

Padrão: [060] [005]

SEÇÃO [90] - ARMA AUTOMÁTICO POR INATIVIDADE APÓS:

NOTA:
1. Esta função só será permitida se o LED 2 na Seção [26] ou [27], estiver aceso.
atributo "Arma Forçado" (pág. 19) esteja programado e o LED 6 da Seção [26 ou [27]] esteja aceso.
Padrão: [03] [00]

SEÇÃO [91] - CÓDIGO DE IDENTIFICAÇÃO DO PAINEL
[ ∗ ] [ 8 ] [Código do Instalador] [ 91] [CÓDIGO 4 DÍGITOS]
Este código identifica o Painel de Controle durante o processo de upload/download.
NOTA: Os códigos da Seção [91] e [92] não serão apagados quando a configuração do
sistema for restaurada. Ver Restaurando a configuração padrão (pág. 10)
Padrão: [0000]

SEÇÃO [92] - CÓDIGO DE IDENTIFICAÇÃO DO COMPUTADOR
[ ∗ ] [ 8 ] [Código do Instalador] [ 92 ] [CÓDIGO 4 DÍGITOS]
Este código identifica o PC durante o processo de upload/download.
Padrão: [0000]

SEÇÃO [93] - NÚMERO TELEFÔNICO DO COMPUTADOR (PARA CALLBACK)
[ ∗ ] [ 8 ] [Código do Instalador] [ 93 ] [MAXIMO 15 DÍGITOS ] [ # ]
Para inserir uma pausa de 2 segundos, digite [∗] [3] entre os dígitos.

SEÇÃO [94] – VERIFICANDO STATUS DAS ZONAS EM TESTE
Os respectivos LED’s acenderão indicando que houve alarme nas zonas com atributo “Zona em Teste”
habilitado. Para apagar os LED’s basta pressionar as teclas respectivas.

SEÇÃO [95] - PROGRAMANDO DATA E HORA DO PAINEL
[ ∗ ] [ 8 ] [Código do Instalador] [ 95 ] [DD] [MoMo] [YY] [HH] [MiMi] [SS]
DD Dia do mês com 2 dígitos
MoMo Mês com 2 dígitos
YY Últimos 2 dígitos do ano (ex.: 2001 = 01)
HH Hora com 2 dígitos (ex.: 08, 13, 22) (Formato 24 Horas)
MiMi Minutos com 2 dígitos
SS Segundos com 2 dígitos

35


SEÇÃO [97] - DISCANDO PARA O COMPUTADOR (UPLOAD/DOWNLOAD)
O painel discará para o computador usando o número telefônico programado na Seção [93].

SEÇÃO [98] - RECEBENDO CHAMADAS DO COMPUTADOR (UPLOAD/DOWNLOAD)
A comunicação entre o PC e o painel será manualmente ativada pelo instalador usando o teclado.

NOTA:
1. Esta função é usada quando a opção “Responde chamadas de Up/download” não está ativada na
Seção [33] LED 2.
2. Este comando é também usado para conectar o painel de controle diretamente ao modem do
computador sem usar a linha telefônica (conexão local). Neste caso use a conexão representada
abaixo:

SEÇÃO [99] - CANCELANDO A COMUNICAÇÃO TELEFÔNICA
Este comando permite ao instalador interromper a qualquer momento a comunicação
telefônica entre o painel e o PC ou central de monitoramento.

36


ADVERTÊNCIA SOBRE AS LIMITAÇÕES DESTE SISTEMA

Embora este seja um sistema de segurança de desenho avançado, não oferece garantias de proteção
contra roubo, fogo ou outra emergência. Qualquer sistema de alarme, se comercial ou residencial, está
sujeito a sucesso ou fracasso por uma variedade de razőes. Por exemplo:
•Os intrusos podem ter acesso por aberturas desprotegidas ou podem ter uma sofisticação
técnica desconhecida para evitar um sensor de alarme ou desconectar um dispositivo de advertência de
alarme.
•Detectores de intrusão (ex: detectores infravermelhos passivos), sensores de fumaça, ou
qualquer outro dispositivo sensor não trabalhará sem energia elétrica. Dispositivos alimentados por
bateria não funcionarão sem baterias, com baterias fracas ou se as baterias não estiverem conectadas
corretamente. Dispositivos alimentados por AC não funcionarão se o AC deles foi cortada por
qualquer razão, até mesmo por um período curto de tempo.
•Um usuário pode não alcançar um botão de pânico ou de emergência rápido o bastante.
•Sensores de fumaça podem não ativar ou avisar tão rápido seja necessário por uma variedade
de razões. Algumas das razões por que sensores de fumaça podem não funcionar é como segue: Os
sensores de fumaça podem ter sido incorretamente instalados e posicionados. Os sensores de fumaça
podem não detectar fogo que começa onde a fumaça não pode alcançar os sensores, como chaminés,
em paredes, ou telhados, ou no outro lado de portas fechadas. Os sensores de fumaça podem não
detectar um fogo em outro andar de uma residência ou construção. Por exemplo, um sensor no
segundo andar pode não detectar um incêndio no primeiro andar ou porão. Além disso, sensores de
fumaça tem limitações. Nenhum sensor de fumaça pode sentir todo tipo de fogo sempre. Em geral
estes sensores não podem sempre advertir sobre fogos causados por descuido de segurança como de
fumaça em cama, explosões violentas, vazamento de gás, armazenamento impróprio de materiais
inflamáveis, circuitos elétricos sobrecarregados ou incêndio premeditado. Dependendo da natureza do
fogo e ou do local dos sensores de fumaça, o sensor, até mesmo se operando corretamente, pode não
advertir em tempo suficiente para permitir que todos os ocupantes possam escapar para prevenir dano
ou morte.
•Sensores de movimento por Infravermelho passivos podem detectar intrusão somente dentro
das faixas projetadas como mostrado no manual de instalação deles. Eles não podem sentir movimento
ou intrusão que acontecem atrás de paredes, teto, pisos, portas fechadas, divisórias, portas ou janelas
de vidro. Violação mecânica, mascaramento, pintura, ou borrifamento de qualquer material nas lentes
ou qualquer parte do sensor óptico podem reduzir a sensibilidade.
•Dispositivos de advertência de alarme como sirenes, campainhas ou cornetas podem não
alertar ou acordar pessoas dormindo do outro lado de portas fechadas. Se os dispositivos de
advertência soar em um andar diferente da localização dos quartos, então é menos provável acordar ou
alertar as pessoas dentro dos quartos. Nem sequer pessoas que estão acordadas podem ouvir a
advertência se o alarme é abafado por outros ruídos como uma musica em volume muito alto,
condicionador de ar muito ruidoso ou outros eletrodomésticos, ou tráfego intenso de veículos.
Finalmente, dispositivos de advertência de alarme, mesmo que alto, podem não advertir as pessoas
com problemas de audição ou com sono profundo.
•As linhas de telefone usadas para transmitir os sinais de alarme para uma central de
monitoramento podem estar temporariamente fora de serviço. Linhas de telefone também podem ser
danificadas por intrusos sofisticados.
•Até mesmo se o sistema responder a uma emergência como planejado, os ocupantes podem
não ter tempo insuficiente para se proteger da situação de emergência. No caso de um sistema de
alarme monitorado, a empresa contratada pode não responder adequadamente.
•A causa mais freqüente de um sistema de alarme que não funciona quando uma intrusão ou
fogo acontece é manutenção inadequada.
•Este sistema de alarme deve ser testado semanalmente para ter certeza que todos os
sensores estão funcionando corretamente.

37

Manual de programação e instalaçao v1.8 elite

Mais conteúdo relacionado

Mais procurados (16)

Mais de euromaxsecurity (12)

Último (8)

Manual de programação e instalaçao v1.8 elite
