Este documento descreve como controlar um Arduino usando PHP. Explica que é possível enviar e receber dados de um Arduino conectado via porta USB usando funções PHP como fopen() e file_put_contents(). Fornece exemplos básicos de código PHP e Arduino para esta comunicação.
![[ PHPFC V / DarkMiraTour ] - Controlando Php com arduino - Easy Way](https://image.slidesharecdn.com/phpfcv-13-160730230118/85/PHPFC-V-DarkMiraTour-Controlando-Php-com-arduino-Easy-Way-9-320.jpg)
![CONTROLANDO ARDUINO COM PHP
PHP + ARDUINO - EXEMPLO 3
▸ <?php
$portaParaConexao = "/dev/cu.usbmodem1411";
$valor = ($argv[1]) ? $argv[1] : $_REQUEST['valor'];
exec("sudo stty 9600 < /dev/cu.usbmodem1411");
file_put_contents($portaParaConexao, $valor);
die("123");](https://image.slidesharecdn.com/phpfcv-13-160730230118/85/PHPFC-V-DarkMiraTour-Controlando-Php-com-arduino-Easy-Way-30-320.jpg)
[ PHPFC V / DarkMiraTour ] - Controlando Php com arduino - Easy Way
- 2. QUEM É VOCÊ, VINÍCIUS?

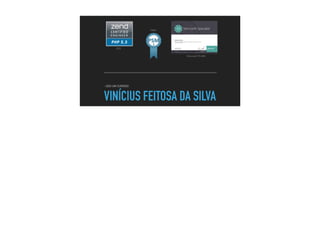

- 3. VINÍCIUS FEITOSA DA SILVA - SOU UM CURIOSO Microsoft 70-480 PSM I ZCE
- 4. ARDUINO
- 5. CONTROLANDO ARDUINO COM PHP ARDUINO - DEFINIÇÃO ▸ Arduino é uma plataforma eletrônica open-source de prototipagem baseada em hardware e software flexíveis e fáceis de usar. ▸ Fonte: http://engenheirando.com/arduino/o-que-e
- 6. CONTROLANDO ARDUINO COM PHP ARDUINO - DEFINIÇÃO ▸ Arduino, palavra por vezes traduzida ao português como Arduíno, é uma plataforma de prototipagem eletrônica de hardware livre e de placa única, projetada com um microcontrolador Atmel AVR com suporte de entrada/saída embutido, uma linguagem de programação padrão, a qual tem origem em Wiring, e é essencialmente C/C++. ▸ O objetivo do projeto é criar ferramentas que são acessíveis, com baixo custo, flexíveis e fáceis de se usar por artistas e amadores. Principalmente para aqueles que não teriam alcance aos controladores mais sofisticados e de ferramentas mais complicadas. ▸ Fonte: https://pt.wikipedia.org/wiki/Arduino

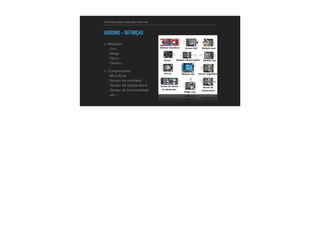

- 7. CONTROLANDO ARDUINO COM PHP ARDUINO - DEFINIÇÃO ▸ Modelos - Uno - Mega - Nano - Outros… ▸ Componentes - Microfone - Sensor de umidade - Sensor de temperatura - Sensor de luminosidade - etc…
- 8. CONTROLANDO ARDUINO COM PHP ARDUINO - DEFINIÇÃO ▸ Pinos: - Digitais - Analógicos ▸ Podem ser de: - Entrada - Saída - Entrada e saída - Entrada ou saída + PWM

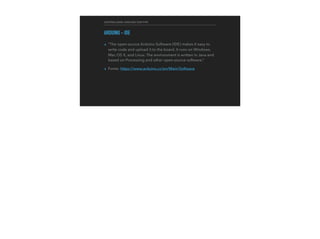

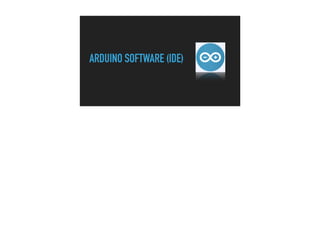

- 11. CONTROLANDO ARDUINO COM PHP ARDUINO - IDE ▸ "The open-source Arduino Software (IDE) makes it easy to write code and upload it to the board. It runs on Windows, Mac OS X, and Linux. The environment is written in Java and based on Processing and other open-source software.” ▸ Fonte: https://www.arduino.cc/en/Main/Software
- 12. CONTROLANDO ARDUINO COM PHP ARDUINO - IDE ▸ O Arduino possui uma IDE open-source própria para desenvolvimento ▸ Atualmente está na sua versão 1.6.8 ▸ Pode ser adquirida nesse link: ▸ https://www.arduino.cc/en/Main/Software

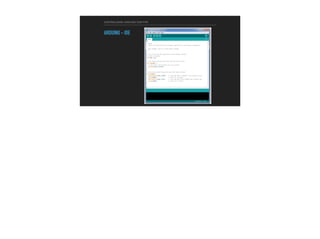

- 13. CONTROLANDO ARDUINO COM PHP ARDUINO - IDE

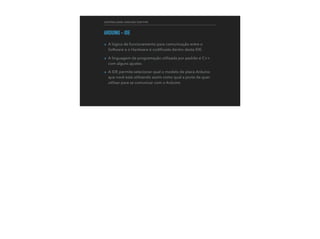

- 14. CONTROLANDO ARDUINO COM PHP ARDUINO - IDE ▸ A lógica de funcionamento para comunicação entre o Software e o Hardware é codificada dentro desta IDE. ▸ A linguagem de programação utilizada por padrão é C++ com alguns ajustes ▸ A IDE permite selecionar qual o modelo de placa Arduino que você está utilizando assim como qual a porta de quer utilizar para se comunicar com o Arduino

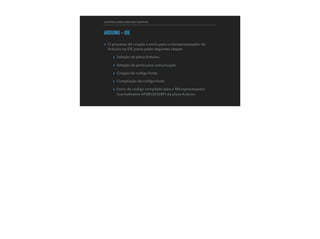

- 15. CONTROLANDO ARDUINO COM PHP ARDUINO - IDE ▸ O processo de criação e envio para o microprocessador do Arduino na IDE passa pelas seguintes etapas: ▸ Seleção de placa Arduino ▸ Seleção de porta para comunicação ▸ Criação de código-fonte ▸ Compilação de código-fonte ▸ Envio de código compilado para o Microprocessador (normalmente ATMEGA328P) da placa Arduino

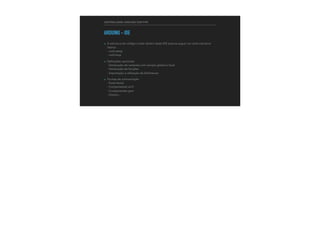

- 16. CONTROLANDO ARDUINO COM PHP ARDUINO - IDE ▸ A estrutura do código criado dentro desta IDE precisa seguir um certa estrutura básica: - void setup - void loop ▸ Definições opcionais - Declaração de variáveis com escopo global e local - Declaração de funções - Importação e utilização de bibliotecas ▸ Formas de comunicação - Porta Serial - Componentes wi-fi - Componentes gsm - Outros…
- 17. FRITZING

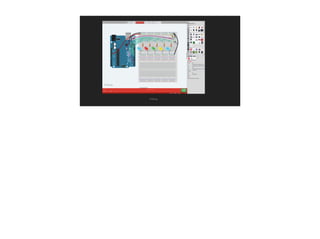

- 18. Fritzing
- 20. CONTROLANDO ARDUINO COM PHP INOVAÇÃO COM ARDUINO
- 21. ARDUINO + PHP ?
- 22. CONTROLANDO ARDUINO COM PHP É POSSÍVEL CONTROLAR O ARDUINO COM PHP?
- 23. CONTROLANDO ARDUINO COM PHP SIM! DE VÁRIAS MANEIRAS! ▸ Basicamente o papel da aplicação PHP é definir o comportamento que seu projeto Arduino terá, enviando ou recebendo informações do Arduino. ▸ Esse controle de envio e recebimento de dados pode ser feito de diversas formas. A forma que abordarei hoje será feita através da porta USB.

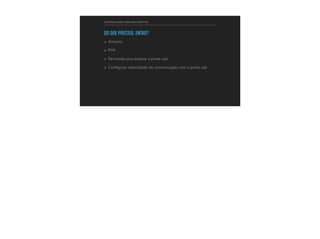

- 24. CONTROLANDO ARDUINO COM PHP DO QUE PRECISO, ENTÃO? ▸ Arduino ▸ PHP ▸ Permissão pra acessar a porta usb ▸ Configurar velocidade de comunicação com a porta usb
- 25. CONTROLANDO ARDUINO COM PHP CONCEDENDO PERMISSÃO PARA ACESSO ▸ $ sudo chmod a+rw /dev/ttyUSB0

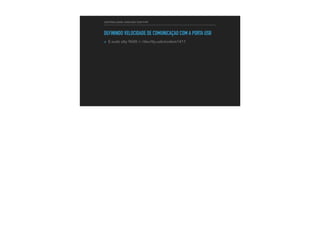

- 26. CONTROLANDO ARDUINO COM PHP DEFININDO VELOCIDADE DE COMUNICAÇÃO COM A PORTA USB ▸ $ sudo stty 9600 < /dev/tty.usbmodem1411

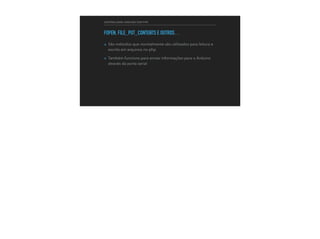

- 27. CONTROLANDO ARDUINO COM PHP FOPEN, FILE_PUT_CONTENTS E OUTROS… ▸ São métodos que normalmente são utilizados para leitura e escrita em arquivos no php ▸ Também funciona para enviar informações para o Arduino através da porta serial
- 28. CONTROLANDO ARDUINO COM PHP PHP + ARDUINO - EXEMPLO 1 ▸ <?php $port = "/dev/ttyACM1"; $fp = fopen($port, 'w'); fwrite($port, “hello!”); fclose($fp);
- 29. CONTROLANDO ARDUINO COM PHP PHP + ARDUINO - EXEMPLO 2 ▸ <?php $port = fopen("/dev/ttyUSB0", "w"); fwrite($port, “estou enviando essa string”); fclose($fp);

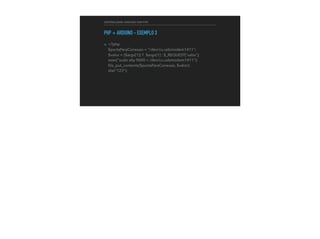

- 30. CONTROLANDO ARDUINO COM PHP PHP + ARDUINO - EXEMPLO 3 ▸ <?php $portaParaConexao = "/dev/cu.usbmodem1411"; $valor = ($argv[1]) ? $argv[1] : $_REQUEST['valor']; exec("sudo stty 9600 < /dev/cu.usbmodem1411"); file_put_contents($portaParaConexao, $valor); die("123");
- 31. CONTROLANDO ARDUINO COM PHP PHP + ARDUINO - EXEMPLO DE CÓDIGO PARA O ARDUINO ▸ int PINO_3 = 3; void setup() { Serial.begin(9600); pinMode(PINO_3, OUTPUT); } void loop() { char valorRecebido; valorRecebido = Serial.read(); // faça alguma coisa }
- 32. CONTROLANDO ARDUINO COM PHP PHP + ARDUINO - CÓDIGO PARA O ARDUINO ▸ Compilou ▸ Enviou ▸ Pronto!
- 33. CHAMANDO GARÇONS, PEDINDO A CONTA E AVALIANDO ATENDIMENTO COM ARDUINO?
- 36. CONTROLANDO ARDUINO COM PHP REGANDO AS PLANTAS COM ARDUINO ▸ O problema ▸ 1 - Preguiça ▸ 2 - Tempo ▸ 3 - Por onde começar?
- 37. CONTROLANDO ARDUINO COM PHP Cerejeira Silvestre - 4 anos de idade
- 38. CONTROLANDO ARDUINO COM PHP REGANDO AS PLANTAS COM ARDUINO ▸ Componentes necessários - Medidor de humidade do solo - Protoboard - Jumpers - Motor para bombear água - Fonte de alimentação externa

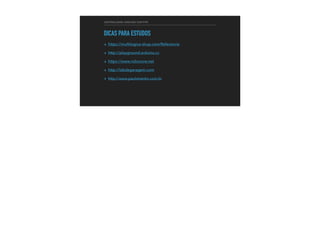

- 39. CONTROLANDO ARDUINO COM PHP DICAS PARA ESTUDOS ▸ https://multilogica-shop.com/Referencia ▸ http://playground.arduino.cc ▸ https://www.robocore.net ▸ http://labdegaragem.com ▸ http://www.paulotrentin.com.br
- 40. CONTROLANDO ARDUINO COM PHP CONTATO ▸http://viniciusfesil.com.br ▸viniciusfesil@gmail.com ▸Twitter: @vinnyfs89 ▸Instagram: @vinnyfs89
- 41. OBRIGADO!
