- 2. Conceitos Básicos 1- FOGO É um fenômeno químico resultante da combustão. Consiste em uma reação química das mais elementares (geralmente uma oxidação), caracterizada pela instantaneidade de reação e, principalmente, pelo desprendimento de luz e calor. Para que se processe esta reação é necessária a presença de três elementos: combustível, comburente e fonte de ignição.
- 3. Conceitos Básicos 1.1- COMBUSTÍVEL É toda matéria suscetível de queimar como por exemplo:
- 4. Conceitos Básicos 1.2- COMBURENTE É todo agente químico que conserva a combustão. Os comburentes mais conhecidos são: o Oxigênio e, sob determinadas condições, o Cloro.
- 5. Conceitos Básicos 1.3- FONTE DE IGNIÇÃO Trata-se do provocador da reação entre combustível e comburente.
- 6. Conceitos Básicos 2- PROPORCIONALIDADE Para que se inicie o fogo é preciso haver adequada proporcionalidade entre os componentes da reação. Essa proporcionalidade é a determinante básica do fogo.
- 7. Conceitos Básicos 2.1- LIMITE INFERIOR DE EXPLOSIVIDADE OU DE INFLAMABILIDADE (LIE) - “MISTURA POBRE” Mínima concentração de gás ou vapor que, misturada ao ar, é capaz de provocar a combustão do produto, a partir do contato com uma fonte de ignição. Concentrações de gás ou vapor abaixo do LIE não são inflamáveis, pois, nesta condição, tem-se excesso de oxigênio e pequena quantidade do produto para queima. Limites de inflamabilidade
- 8. Conceitos Básicos 2.2- LIMITE SUPERIOR DE EXPLOSIVIDADE OU DE INFLAMABILIDADE (LSI) - “MISTURA RICA” Máxima concentração de gás ou vapor que, misturada ao ar, é capaz de provocar a combustão do produto, a partir de uma fonte de ignição. Concentrações de gás ou vapor acima do LSI não são inflamáveis, pois, nesta condição, tem-se excesso de produto e pequena quantidade de oxigênio para que a combustão ocorra. Limites de inflamabilidade
- 9. Conceitos Básicos 2.3- LIMITE DE EXPLOSIVIDADE OU DE INFLAMABILIDADE – “MISTURA IDEAL” Concentração percentual, em volume, de gases ou vapores inflamáveis no ar, em condições ambiente de pressão e temperatura, que podem-se inflamar com uma fonte de ignição. A menor e a maior concentrações de gases ou vapores no ar que podem-se inflamar indicam, respectivamente, o limite inferior de explosividade (LIE) e o limite superior de explosividade (LSE). Limites de inflamabilidade
- 10. Conceitos Básicos Mistura Pobre Mistura Ideal Mistura Rica pouco GÁS muito AR muito GÁS pouco AR CHAMA Não ocorre a combustão Ocorre a combustão Não ocorre a combustão
- 11. Conceitos Gerais 1- VOLATILIDADE Os combustíveis líquidos são classificados, geralmente, em voláteis e não voláteis.
- 12. Conceitos Gerais 1.1- COMBUSTÍVEL VOLÁTIL Diz-se que um combustível é volátil quando, à temperatura ambiente, emana vapores capazes de se inflamarem. Exemplos: gasolina, nafta, éter, hexano, tolueno, benzeno,etc. Todo produto que emana vapores a temperatura ambiente é denominado produto leve.
- 13. Conceitos Gerais 1.2- COMBUSTÍVEL NÃO VOLÁTIL Diz-se que um combustível não é volátil quando não emana vapores a temperatura ambiente. Exemplos: óleo combustível,etc. Todo produto que não desprende vapores a temperatura ambiente é denominado produto pesado.
- 14. Conceitos Gerais 2- PONTO DE FULGOR É a temperatura mínima na qual os elementos combustíveis começam a desprender vapores, que podem se incendiar em contato com uma fonte externa de calor. Nesse tipo de reação,a combustão se interrompe quando se afasta a fonte externa de calor.
- 15. Conceitos Gerais 3- PONTO DE COMBUSTÃO É a temperatura mínima na qual os gases desprendidos dos elementos combustíveis, ao tomarem contato com uma fonte externa de calor, entram em combustão e continuam a queimar mesmo se retirada a fonte de ignição.
- 16. Conceitos Gerais 4- PONTO DE IGNIÇÃO É a temperatura mínima na qual os gases desprendidos dos elementos combustíveis entram em combustão apenas pelo contato com o oxigênio do ar, independentemente de qualquer fonte de calor.
- 17. Técnicas de Extinção do Fogo Quando se retira um dos elementos, está se processando a extinção do incêndio. Assim, a extinção pode ser por Abafamento, Resfriamento ou Retirada do Combustível. Tecnicamente, a extinção é provocada pelo desequilíbrio na proporção dos elementos da combustão.
- 18. Técnicas de Extinção do Fogo 1- ABAFAMENTO Consiste em impossibilitar a chegada de oxigênio à combustão. Desta maneira, o fogo se apaga. Exemplo:
- 19. Técnicas de Extinção do Fogo 2- RESFRIAMENTO Quando se baixa a “temperatura de ignição”. Extingui- se o fogo por resfriamento. Exemplo:
- 20. Técnicas de Extinção do Fogo 3- RETIRADA DE COMBUSTÍVEL A retirada do combustível, que poderá ser parcial ou total, diminui o tempo de fogo ou extingue o incêndio, conforme o caso. Deve-se salientar que a utilização dessa técnica nem sempre é viável. Exemplo:
- 21. Classes de Incêndio OS INCÊNDIOS DIVIDEM-SE EM QUATRO CLASSES: Materiais que queimam em superfície e em profundidade e deixam resíduos. São os que ocorrem em equipamentos elétricos energizados. São os que ocorrem em metais pirofóricos. Queimam somente na superfície, não deixando resíduos.
- 22. Agentes Extintores Água Gás Carbônico Pó Químico Espuma (química e mecânica)
- 23. Agentes Extintores PROPRIEDADES E RESTRIÇÕES À UTILIZAÇÃO DOS AGENTES DE EXTINÇÃO DE INCÊNDIO
- 24. Agentes Extintores 1- ÁGUA (métodos de uso) Resfriamento Abafamento Diluição e Emulsionamento
- 26. Agentes Extintores 3- DIÓXIDO DE CARBONO OU GÁS CARBÔNICO (CO2) Abafamento Resfriamento (métodos de uso)
- 27. Agentes Extintores 4- AGENTES QUÍMICOS SECOS Catálise Negativa Abafamento OBS: A B e C - São deficientes nas substâncias da classe D (métodos de uso)
- 28. Métodos de Transmissão de Calor 1- IRRADIAÇÃO É a forma de transmissão de calor por meio de ondas caloríficas que atravessam o ar, irradiadas do corpo em chamas.
- 29. Métodos de Transmissão de Calor 2- CONDUÇÃO É a forma de transmissão de calor que se processa de um elemento a outro, de molécula a molécula.
- 30. Métodos de Transmissão de Calor 3- CONVECÇÃO É a forma de transmissão de calor através da circulação de um meio transmissor gasoso ou líquido.
- 31. Manejo dos Extintores de Incêndio A finalidade de um extintor é combater, de maneira imediata, os focos de incêndios. Eles não substituem os grandes sistemas de extinção e devem ser usados como equipamentos para extinguir os incêndios no início, antes que se torne necessário lançar mão de maiores recursos.
- 32. Manejo dos Extintores de Incêndio O êxito no emprego dos extintores depende: a) De uma distribuição apropriada dos aparelhos pela área a proteger; b) De um sistema adequado e eficiente de manutenção; c) Do treinamento contínuo do pessoal que irá utilizá- los. d) Do combate imediato dos focos de incêndio.
- 33. Manejo dos Extintores de Incêndio (Água pressurizada) Levar o extintor ao local do fogo. Observar a direção do vento
- 34. Retirar o pino de segurança Manejo dos Extintores de Incêndio (Água pressurizada)
- 35. Manejo dos Extintores de Incêndio (Água pressurizada) Empunhar a mangueira
- 36. Manejo dos Extintores de Incêndio (Água pressurizada) Atacar o fogo dirigindo o jato para a base do fogo
- 37. Manejo dos Extintores de Incêndio (Dióxido de Carbono – CO2) Levar o extintor ao local do fogo. Observar a direção do vento
- 38. Manejo dos Extintores de Incêndio (Dióxido de Carbono – CO2) Retirar o pino de segurança
- 39. Manejo dos Extintores de Incêndio (Dióxido de Carbono – CO2) Retirar o difusor
- 40. Manejo dos Extintores de Incêndio (Dióxido de Carbono – CO2) Atacar o fogo dirigindo o jato para a base do fogo e movimentando o difusor

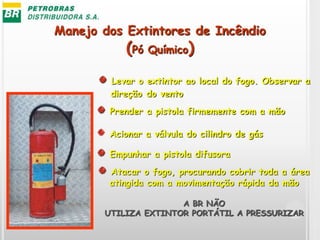

- 41. Manejo dos Extintores de Incêndio (Pó Químico) Levar o extintor ao local do fogo. Observar a direção do vento Acionar a válvula do cilindro de gás Empunhar a pistola difusora Atacar o fogo, procurando cobrir toda a área atingida com a movimentação rápida da mão A BR NÃO UTILIZA EXTINTOR PORTÁTIL A PRESSURIZAR Prender a pistola firmemente com a mão
- 42. Manejo dos Extintores de Incêndio (Espuma Química) Levar o extintor ao local do fogo. Observar a direção do vento Virar o extintor de cabeça para baixo Atacar o fogo, procurando lançar a espuma contra um anteparo, para que o agente extintor desliza suavemente a massa líquida incendiada. A BR NÃO UTILIZA EXTINTOR PORTÁTIL A PRESSURIZAR
- 43. Manejo dos Extintores de Incêndio (tipo carreta) 1º Levar o extintor ao local do fogo, observando a direção do vento; 2º Acionar a válvula do cilindro de gás propelente; 3º Desprender a mangueira e esticá-la; 4º Empunhar a pistola; 5º Abrir a válvula de descarga do cilindro; 6º Apontar a pistola em direção ao fogo, lançando o agente extintor sobre a base do fogo com a movimentação rápida das mãos.
- 44. Inspeção e Manutenção em extintores de incêndio 1- DEFINIÇÕES (NBR-12962/1998) Exame periódico, efetuado por pessoal habilitado, que se realiza no extintor de incêndio, com a finalidade de verificar se este permanece em condições originais de operação. Serviço efetuado no extintor de incêndio, com a finalidade de manter suas condições originais de operação, após sua utilização ou quando requerido por uma inspeção É feita anualmente preferencialmente por empresa certificada pela ABNT.
- 45. Inspeção e Manutenção em extintores de incêndio 1.1- INSPEÇÃO DOS EXTINTORES (NR-23) Todo extintor deverá ter uma ficha de controle de inspeção
- 46. Inspeção e Manutenção em extintores de incêndio Inspecionar visualmente a cada mês examinando-se: - O seu aspecto externo; - Os lacres; - Os manômetros (quando o extintor for do tipo pressurizado), verificando se o bico e válvulas de alívio não estão entupidos.
- 47. Inspeção e Manutenção em extintores de incêndio Cada extintor deverá ter uma etiqueta de identificação presa ao seu bojo, com data em que foi carregado, data para recarga e nº de identificação. Essa etiqueta deverá ser protegida convenientemente a fim de evitar que esses dados sejam danificados.
- 48. Inspeção e Manutenção em extintores de incêndio 1.2- MANUTENÇÃO DOS EXTINTORES (NBR-12962/1998) Manutenção de primeiro nível Manutenção geralmente efetuada no ato da inspeção por pessoal habilitado, que pode ser executada no local onde o extintor está instalado, não havendo necessidade de removê-lo para oficina especializada. Manutenção de segundo nível Manutenção que requer execução de serviços com equipamento, local apropriado e pessoal habilitado.
- 49. Inspeção e Manutenção em extintores de incêndio Manutenção de terceiro nível ou vistoria Processo de revisão total do extintor, incluindo a execução de ensaios hidrostáticos. Aquele executado em alguns componentes do extintor de incêndio sujeitos a pressão permanente ou momentânea, utilizando-se normalmente a água como fluido, que tem como principal objetivo avaliar a resistência do componente a pressões superiores a normal de carregamento ou de funcionamento do extintor, definidas em suas respectivas normas de fabricação. Ensaio hidrostático
- 51. Inspeção e Manutenção em mangueiras de incêndio Exame periódico, realizado por empresa capacitada, que se efetua na mangueira de incêndio com a finalidade de determinar a aprovação para uso, encaminhamento para a manutenção ou segregação do uso. Serviço efetuado na mangueira de incêndio por empresa capacitada, após a sua utilização ou quando requerido por uma inspeção, com a finalidade de mantê-la aprovada para uso. (NBR-12962/1998)
- 52. Toda mangueira de incêndio deve ser inspecionada e ensaiada hidrostaticamente antes de ser colocada em uso (para mangueiras novas pode ser aceito o certificado de ensaio hidrostático emitido pelo fabricante).
- 53. Deve-se realizar a inspeção e manutenção de toda a mangueira em uso conforme a tabela abaixo: A BR usa mangueira tipo 4 para unidade operacional e tipo 2 para prédios
- 54. Realizar a inspeção visual na mangueira. Caso ocorra qualquer uma das irregularidades descritas, a mangueira deve ser encaminhada à manutenção. A inspeção visual deve ser devidamente registrada, servindo como base para inspeção futura. (NBR-)
- 55. - Desgaste por abrasão no revestimento externo, caso a mangueira seja do tipo 4, conforme definido na ABNT NBR 11861. - Presença de manchas e/ou resíduos na superfície externa, proveniente de contato com produtos químicos ou derivados de petróleo. - Desprendimento do revestimento externo. -Evidência de deslizamento das conexões em relação à mangueira.
- 56. - Dificuldades para acoplar o engate das conexões (os flanges de engate devem girar livremente). NOTA: Recomenda-se que também seja verificada a dificuldade de acoplamento das conexões com o hidrante e com o esguicho da respectiva caixa/abrigo de mangueira. É permitido utilizar chave de mangueira para efetuar o acoplamento.Esta verificação pode ser feita pelo usuário. - Deformações nas conexões provenientes de quedas, golpes ou arraste. - Ausência de vedação de borracha nos engates das conexões ou vedação que apresente ressecamento, presença de fendas ou corte.

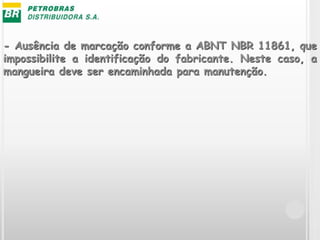

- 57. - Ausência de marcação conforme a ABNT NBR 11861, que impossibilite a identificação do fabricante. Neste caso, a mangueira deve ser encaminhada para manutenção.
- 58. a) evitar contato com cantos vivos e pontiagudos; b) evitar manobras bruscas de derivantes, entrada repentina de bomba e fechamento abrupto de esguichos, registros e hidrantes que causam golpes de aríete na linha (a pressão pode atingir sete vezes a pressão estática de trabalho, o que pode romper ou desempatar uma mangueira); c) evitar contato direto com o fogo, brasas e superfícies quentes; d) evitar arraste da mangueira e uniões sobre o piso, principalmente se ela estiver vazia ou com pressão muito baixa (isto causa furos, principalmente no vinco); Cuidados de preservação
- 59. e) evitar queda de conexões; f) evitar contato da mangueira com produtos químicos e derivados de petróleo, salvo recomendação específica do fabricante; g) evitar guardar a mangueira molhada; h) evitar permanecer com a mangueira conectada no hidrante; i) evitar dobra acentuada da mangueira junto à união, quando em operação;
- 60. j) não utilizar as mangueiras para algum outro fim (lavagem de garagens, pátios etc.), que não seja o combate a incêndio; k) para maior segurança, não utilizar as mangueiras das caixas ou abrigos em treinamento de brigadas, evitando danos e desgastes. As mangueiras utilizadas em treinamento de brigadas devem ser identificadas e mantidas somente para este fim; l) evitar a passagem de veículos sobre a mangueira durante o uso, utilizando-se um dispositivo de passagem de nível; m) inspecionar as caixas e abrigos para verificar se eles são eficazes para a conservação da mangueira.
